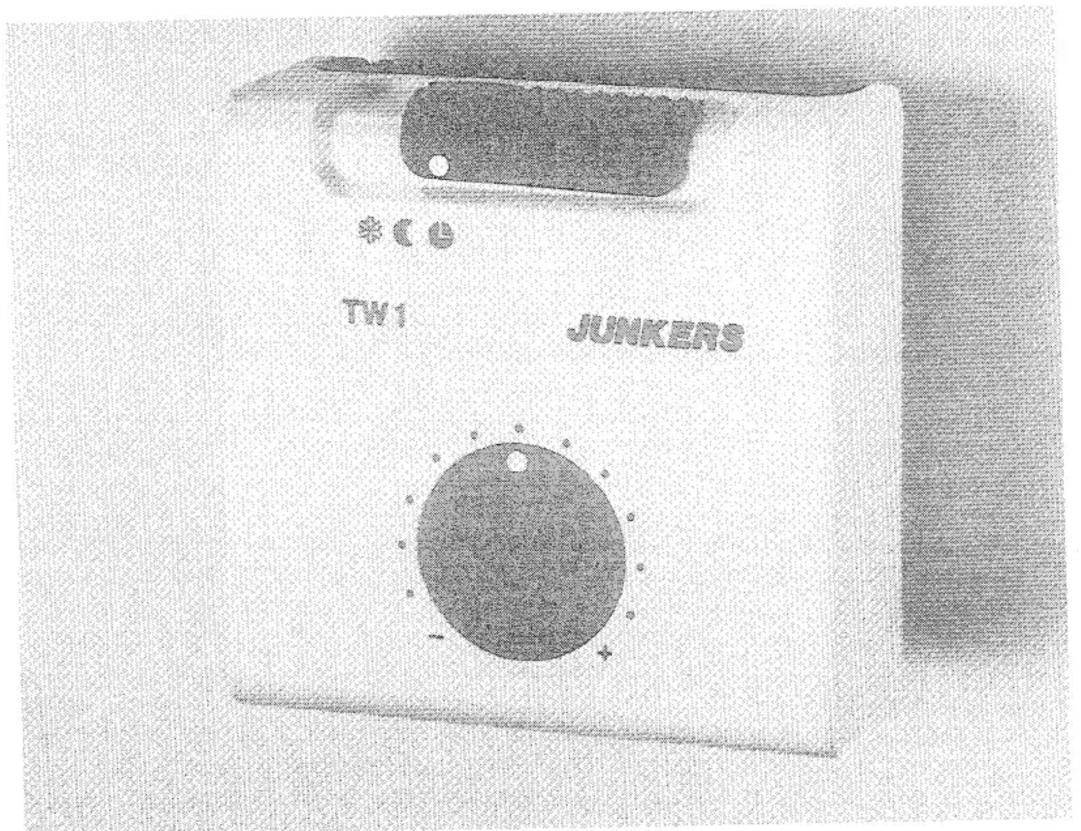

BEDIENUNGSANLEITUNG TW1 Junkers
Fernbedienung für witterungsgeführte Vorlauftemperaturregler TA 122 K, TA 123 K, TA 130 K

TW 1 Bestell-Nr. 7744901033
- Anwendung TW 1
1.1 Technische Daten - Montage
2.1 Abnehmen des Gehäuseoberteils
2.2 Wahl des Montageortes
2.3 Wahl der Befestigungsart -
Elektrischer Anschluß
-
Einstellen des Reglers
4.1 Betriebsartenschalter
4.2 Funktionswahlschalter
4.3 Automatikstellung
4.4 Absenkstellung - Mögliche Störungen und deren Abhilfe
1. Anwendung TW 1
als Fernbedienung mit oder ohne Raumtemperaturerfassung für witterungsgeführte Vorlauftemperaturregler der Reihe TA 122 K, 123 K, 130 K mit Einbauschaltuhr EU 1 T bzw. EU 1 W.
Ein Funktionswahlschalter innerhalb des Regelgerätes (Bild 7) ermöglicht den Betrieb
a) als reines Fernbedienteil in Stellung II ohne Raum-temperaturerfassung
b) mit raumtemperaturgeführtem Absenk- und Normalbetrieb in Stellung I (N)
Wichtiger Hinweis: Bei der Anwendung gemäß a) kann der Montageort des Gerätes beliebig gewählt werden. Bei der Anwendung gemäß b) muß das Gerät entsprechend Ziffer 2.2 mclntiert werden.
1.1 Technische Daten
| Anschlußspannung | 24 V-DC |
| Änderung der Raumtemperatur mit Raumtemperaturerfassung- 📋...... 📋+ | -1 ...... + 1 K |
| Änderung der Vorlauftemperatur ohne Raumtemperaturerfassung- 📋...... 📋+ | -12 ...... + 12 K |
| Werkseitige Einstellung des Funktionswahlschalters | II |
| Zulässige Umgebungstemperatur | 0 ... + 40 °C |
| Außenabmessungen | Höhe: 85 mmBreite: 86 mmTiefe: 42 mm |
2. Montage
Um den Regler montieren zu können, muß dieser zuerst geöffnet werden.

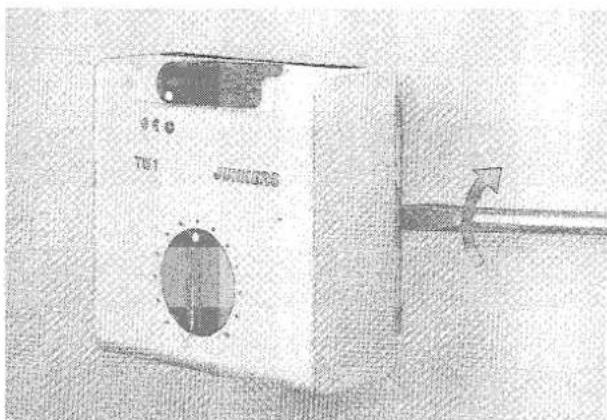

2.1 Abnehmen des Gehäuseoberteils
Mit einem geeigneten Schraubenzieher werden die Befestigungsnuten aus den seitlich angebrachten Kerben gelöst (Bild 1).
Das Regleroberteil kann nun vom Stecksockel nach vorne abgezogen werden.

Bild 1
Wird das Gerät gemäß Ziffer 1 b) betrieben, muß ein geeigneter Montageort gefunden werden. Der Montageraum (Testraum) muß für die Temperaturregelung der gesamten Heizungsanlage geeignet sein und ist in der Regel das Wohnzimmer. An den dort installierten Heizkörpern dürfen keine Thermostatventile montiert werden!

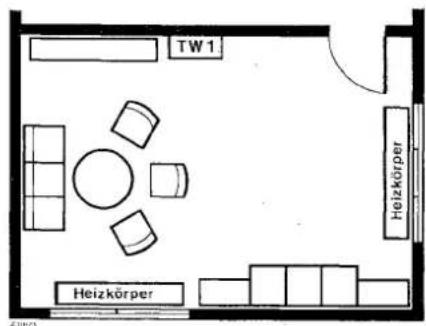

Bild 2 zeigt einen möglichen Montageort, auf den weder Zugluft durch Fenster, Türen etc. noch Wärmestrahlung durch TV, Sonne etc. einwirken dürfen.

Bild 2

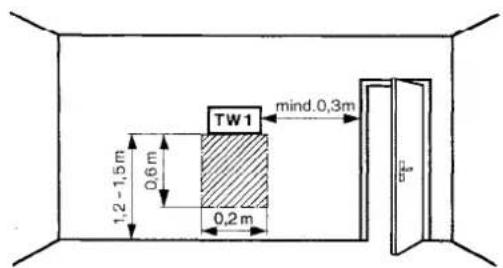

Unterhalb des Reglers muß ausreichend Platz vorhanden sein, damit die Raumluft ungehindert durch die Lüftungsöffnungen des Reglers zirkulieren kann (Bild 3).

2.3 Wahl der Befestigungsart

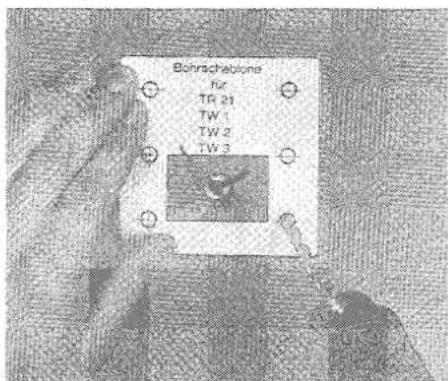

Der Regler kann auf eine handelsübliche Unterputzdose (DIN 940073) oder direkt auf die Wand montiert werden. Hierzu ist die beigepackte Bohrschablone zu verwenden (Bild 4).

Bild 4: Bohrschablone
3. Elektrischer Anschluß

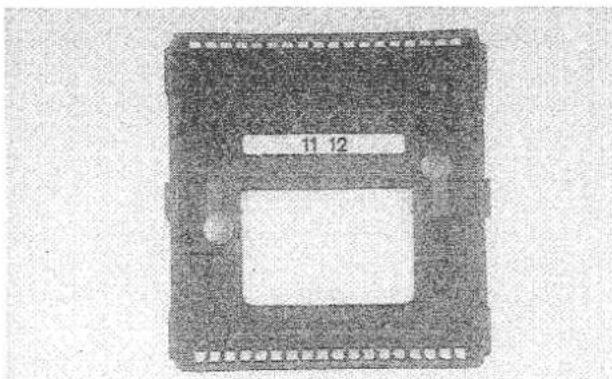

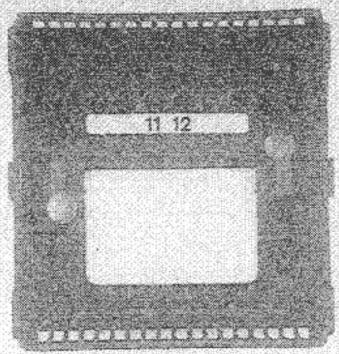

Die Anschlußklemmen liegen im Sockel des Reglers (Bild 5).

Bild 5

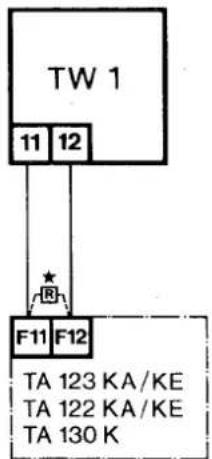

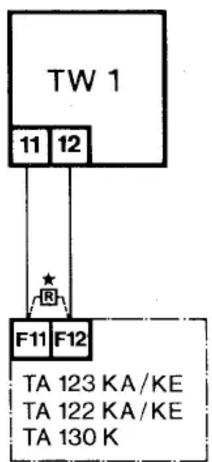

Der TW 1 wird mit einer 2-adrigen Leitung (mind. 2 x 0,75 mm²) mit den witterungsgeführten Reglern TA..K entsprechend nachfolgendem Schaltbild verdrahtet.
\* Wichtiger Hinweis:
Bei den Reglern TA 122 KE/KA, TA 123 KE/KA und TA 130 K muß beim Anschluß des TW 1 der werkseitige 5,1 kΩ Ersatzwiderstand entfernt werden!
4. Einstellen des Reglers
Allgemeiner Hinweis: Der TW 1 ist kein eigenständiges Regelgerät, sondern eine Fernbedienung mit oder ohne Raumtemperaturerfassung und verschiebt je nach Bedarf die Heizkurve des witterungsgeführten Vorlauf-temperaturreglers TA.... Es ist daher wichtig, daß die Einstellungen (z.B. Heizkurve) am TA...-Regler in Ordnung sind!
Der Betriebsartenschalter des TA 122 K, TA 123 K oder TA 130 K kann in Stellung C oder ※※stehen.

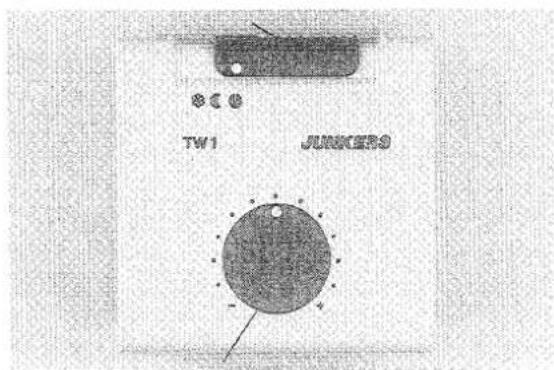

Betriebsartenschalter

Drehknopf
Bild 6
4.1 Betriebsartenschalter (Bild 6)
Stellung ✉ (Frostschutz): Die Heizung bleibt bis ca. + 4°C Außentemperatur abgeschaltet, bzw. die Vorlauftemperatur wird auf die am TA... K eingestellte Mindesttemperatur geregelt.
Stellung C : Dauernder Absenkbetrieb, Absenkung der Vorlauftemperatur bzw. der Raumtemperatur abhängig von der Einstellung des Drehknopfes, des Funktions-wahlschalters und der Einstellung (am TA... K. (siehe Ziffer 4.4).
Stellung 📁 : Automatischer Wechsel zwischen Normalbetrieb und Absenkbetrieb entsprechend der Schaltuhrprogrammierung des TA...K. (siehe Ziffer 4.3).

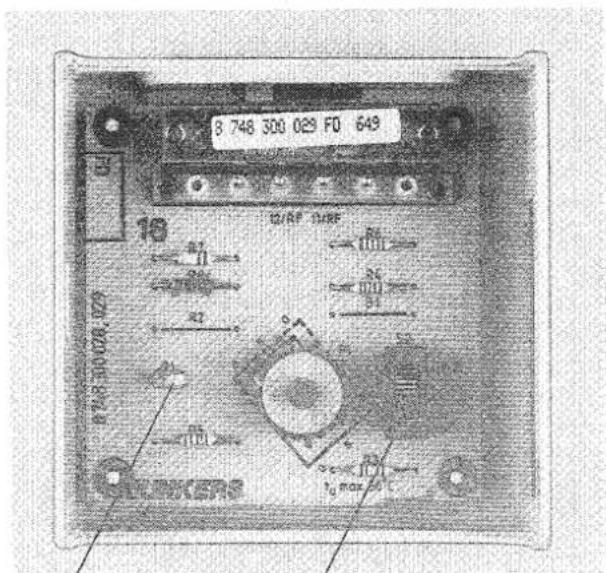

4.2 Funktionswahlschalter (Bild 7)
Auf der Rückseite des Regleroberteils befindet sich auf der Platine ein Schiebeschalter mit den Stellungen I (N) oder II.
Stellung II = Raumtemperaturfühler abgeschaltet
Stellung I (N) = Raumtemperaturfühler in Funktion

Raumtemperatur-
fühler R 1
Funktionswahl-
schalter
Bild 7: Rückansicht – Geräteoberteil
4.3 Automatikstellung
Tabelle 1 erläutert die Auswirkung auf Raumtemperatur bzw. Vorlauftemperatur in Abhängigkeit der Stellung des Funktionswahlschalters bei Verdrehen des Drehknopfes.
| Stellung Funktionswahlschalter | |||||
| I (N) | I (N) | ||||
![]() | II | [28G7] | II | ||
| Stellung Drehknopf | |||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Vorlauftemperaturänderung | Raumtemperaturänderung | ||||
| -12 K | 0 K | +12 K | -1 K | ca.0 K | +1 K |
Tabelle 1
Anmerkung:
Voraussetzung ist richtig eingestellte Heizkurve
4.4 Absenkstellung (
Tabelle 2 erläutert die Auswirkung auf Raumtemperatur bzw. Vorlauftemperatur in Abhängigkeit der Stellung des Funktionswahlschalters bei Verdrehen des Drehknopfes.
| Stellung Funktionswahlschalter | |||||
I (N) II. | II | I (N) II | |||
| Stellung Drehknopf | |||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Vorlauftemperaturänderung | Raumtemperaturänderung ca. | ||||
| -37 K | -25 K | -13 K | -3,5 K | -2,2 K | -1,5 K |
Tabelle 2
Anmerkung:
Voraussetzung ist richtig eingestellte Heizkurve. Die am TA... Keingestellte Mindesttemperatur kann jedoch nicht unterschritten werden.
5. Mögliche Störungen und deren Abhilfe
| Beanstandung | Ursache | Abhilfe |
| Große Raumtemperatur-schwankungen | - Montageort ungünstig | - Neuen Montageort wählen, notfalls Funktionswahlschalter in Stell. II setzen |
| Temperaturanstieg anstatt Absenkung | - Wochentag oder Tageszeit an Schaltuhr EU 1 T/W falsch eingestellt- Steckreiter falsch gesteckt | - Einstellungen an der Schaltuhr über-prüfen |
| Ständig zu hohe bzw. zu niedrige Raumtemperaturen | - Heizkurve falsch eingestellt- Keine Raumtemperaturerfassung im TW 1 eingestellt | - Heizkurve im TA... K korrigieren- Stellung des Funktionswahlschalters im TW 1 kontrollieren |
| Absenktemperaturen zu gering | - Hohe Wärmespeicherung des Gebäudes- Mindesttemperatur am Regler TA... zu hoch eingestellt- Thermostatische Heizkörperventile im gleichen Raum wie TW 1 | - Absenkzeitpunkt früher wählen- Einstellung am TA... überprüfen- Thermostatventile voll öffnen oder durch Handventile ersetzen |
