| Produkttyp | Raumthermostat |
| Modell | CalorMATIC 330 VRT 330 |
| Marke | Vaillant |
| Betriebsspannung | 230 V AC |
| Anschluss | 3-Draht |
| Ausgang | 2-Punkt oder stetig |
| Programmtypen | Wochenprogramm (4 Programme: P1, P2, P3, Pi) |
| Display | Digital mit Uhrzeit, Temperatur und Balkenanzeige |
| Temperaturbereich Tag | 5 °C bis 30 °C (einstellbar) |
| Temperaturbereich Nacht | 5 °C bis 30 °C (einstellbar) |
| Sonderfunktionen | Urlaubsfunktion, Partyfunktion, Quick Veto |
| Abmessungen (ca.) | 130 mm x 80 mm x 30 mm |
| Gewicht (ca.) | 200 g |
| Reinigung | Mit einem trockenen oder leicht feuchten Tuch abwischen |
| Sicherheitshinweis | Installation nur durch autorisiertes Fachpersonal |
| Garantie | Werksgarantie gemäß Vaillant Geschäftsbedingungen |
Häufig gestellte Fragen - CalorMATIC 330 VRT 330 VAILLANT
Benutzerfragen zu CalorMATIC 330 VRT 330 VAILLANT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch CalorMATIC 330 VRT 330 - VAILLANT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CalorMATIC 330 VRT 330 von der Marke VAILLANT.
BEDIENUNGSANLEITUNG CalorMATIC 330 VRT 330 VAILLANT
Hinweise zur Dokumentation ..... 2
Verwendete Symbole 2
1 Gerätebeschreibung .... 3
2 Bedienelemente/Display ..... 4
2.1 Bedienelemente ..... 4
2.2 Display 5
3 Bedienung 6
3.1 Uhrzeit und Wochentag einstellen .. 6
3.1.1 Uhrzeit einstellen VRT 220/320 ... 6
3.1.2 Uhrzeit und Wochentag einstellen VRT 230/240/240f/330/340f ....6
3.2 Heizzeiten einstellen .....7
3.2.1 Heizzeiten einstellen (Tages-programm) VRT 220/320 .....7
3.2.2 Heizzeiten einstellen (Wochen-programm) VRT 230, 240, 240f, 330 ..... 8
3.2.3 Heizzeiten für Heizung und Warmwasserbereitung einstellen (Wochenprogramm) VRT 340f ..10
3.3 Tagtemperatur einstellen ..... 11
3.4 Nachttemperatur einstellen .....11
3.5 Betriebsarten ..... 12
4 Werksgarantie ....15
Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.
2 VRT 220, 230, 240/240f und VRT 320, 330, 340f
Hinweise zur Dokumentation
Mit dem Vaillant-Regelgerät VRT ... haben Sie ein Spitzenprodukt aus dem Hause Vaillant erworben. Um alle Vorteile des Gerätes richtig nutzen zu können, sollten Sie sich einige Minuten Zeit nehmen und diese Bedienungsanleitung lesen. Sie gibt Ihnen neben nützlichen Tips auch Hilfestellung zur richtigen Einstellung des Regelgerätes. Bitte bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie einem eventuellen Nachbesitzer weiter.
Gefahr!
Alle Arbeiten am Gerät selbst und am Gesamtsystem dürfen nur autorisierte Fachleute durchführen. Bitte beachten Sie, dass bei nicht fachgerecht ausgeführten Arbeiten Gefahr für Leib und Leben bestehen kann.
Verwendete Symbole
Beachten Sie bitte bei der Bedienung des Gerätes die Sicherheits-Hinweise in dieser Anleitung!
Gefahr!
Unmittelbare Gefahr für Leib und Leben!
Achtung!
Mögliche gefährliche Situation für Produkt und Umwelt!
Hinweis!
Nützliche Informationen und Hinweise.
• Symbol für eine erforderliche Aktivität
1 Gerätebeschreibung
| VRT 220 VRT 230 V | R T | 2 4 | 0 V | RT 240f VRT 320 VRT 330 V | |||
| Betriebsspannung 230 V | 230 V Batterie | - max. 30 V | max. 30 V - 2 x 1,5 V AAA | ||||
| Betriebsspannung --- Batterie (Sender) 2 x 1,5 V AAA 2 x 1,5 V AAA | |||||||
| Betriebsspannung --- 230 V --- max. 30 V (Empfänger) | |||||||
| Ausgang | 2-Punkt | 2-Punkt | 2-Punkt | 2-Punkt | 2-Punkt oder Stetig | 2-Punkt oder Stetig | 2-Punkt oder Stetig |
| Anschluss | 3-Draht | 3-Draht | 2-Draht | - | 3-Draht | 3-Draht | - |
| Übertragunsfrequenz | --- 868 MHz | --- 868 MHz | |||||
| Tagesprogramm | ● | - | - | - | ● | - | - |
| Wochenprogramm | - | ● | ● | ● | - | ● | ● |
| Warmwasser-programm | ---- | ● | |||||
| Grundprogramm Heizung | 6:00-22:00 | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 | 6:00-22:00 | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 |
| Grundprogramm Warmwasser | Mo. - Fr. 6:00-22:00 Sa. - So. 7:30-22:30 | ||||||
2 Bedienelemente/Display
2 Bedienelemente/Display
2.1 Bedienelemente

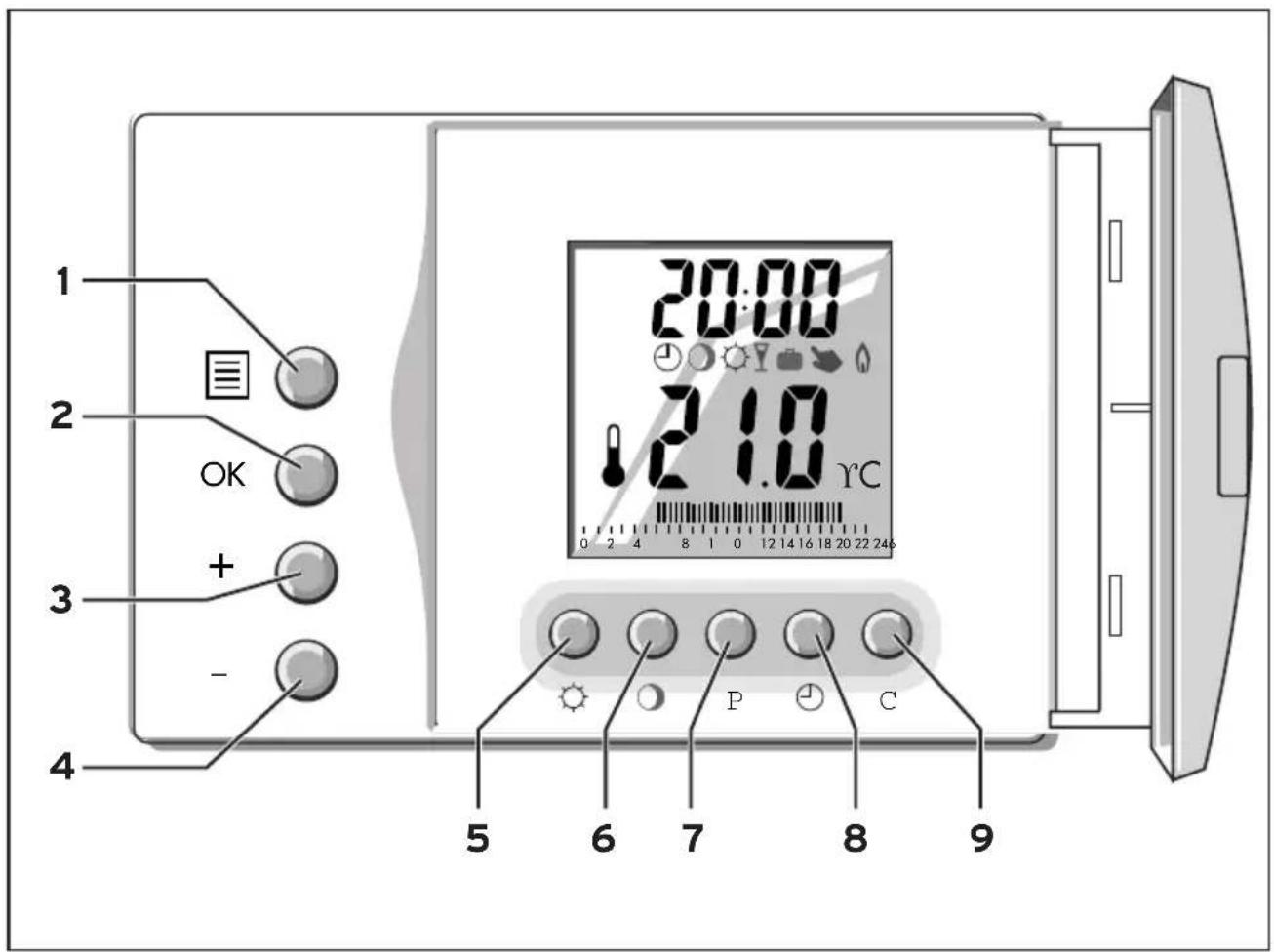

Abb. 2.1 Bedienelemente
1 Betriebsart wählen
2 Wert bestätigen/weiterblättern
3 Wert erhöhen
4 Wert verringern
5 Tagtemperatur einstellen (Zugang nach Öffnen der Klappe)
6 Absenktemperatur einstellen (Zugang durch Öffnen der Klappe)
7 Heizzeiten programmieren
8 Uhrzeit und Wochentag einstellen
9 Zurückspringen/Wert zurücksetzen
2.2 Display
Abb. 2.2 Displayanzeige
A Anzeige der aktuellen Uhrzeit
B Programmauswahl - Heizung oder Warmwasser (nur bei 340f)
C Anzeige der Betriebsart
D Batterieanzeige
E Anzeige der aktuellen Temperatur
F Balkenanzeige für das Heizprogramm
G Anzeige der Wochentage (nicht bei VRT 220/230)
H Anzeige des eingestellten Wochen-
tages (nicht bei VRT 220/230)
3 Bedienung
3 Bedienung
3.1 Uhrzeit und Wochentag einstellen
3.1.1 Uhrzeit einstellen VRT 220/320
- Klappen Sie die Abdeckklappe auf, um zu den Tasten 5 - 9 zu gelangen.
- Drücken Sie einmal die Taste 🍒
- E s erscheint in der Erstinstallation folgende Displayanzeige:

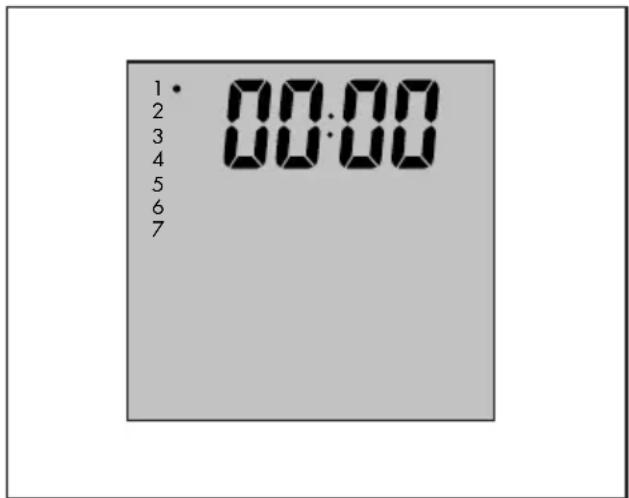

Abb. 3.1 Uhrzeit einstellen
- Die Stundenanzeige blinkt. Die Einstellung der aktuellen Stunde erfolgt mit der Taste „+“ oder „-“. Die Bestätigung des Wertes erfolgt mit Taste „OK“. Nach dem Bestätigen blinkt die Minutenanzeige.
- Die Einstellung der aktuellen Minute erfolgt mit derTaste „+“ oder „-“. Zur Bestätigung des Wertes die Taste „OK“ drücken.
- Damit ist die Einstellung abgeschlossen. Die Anzeige springt zurück in die Grundanzeige und Normalfunktion.
3.1.2 Uhrzeit und Wochentag einstellen VRT 230/240/240f/330/340f
- Klappen Sie die Abdeckklappe auf, um zu den Tasten 5 - 9 zu gelangen.
- Drücken Sie einmal die Taste
- Es erscheint in der Erstinstallation folgende Displayanzeige:

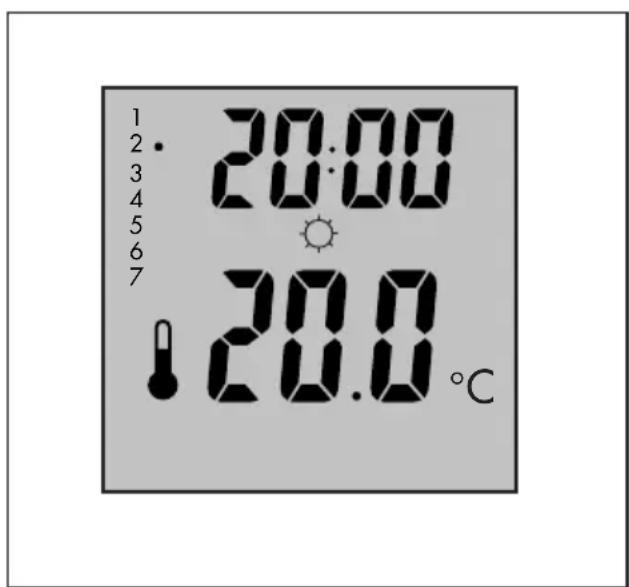

Abb. 3.2 Tag und Uhrzeit einstellen
- Die Stundenanzeige blinkt. Die Einstellung der aktuellen Stunde erfolgt mit der Taste „+“ oder „-“. Die Bestätigung des Wertes erfolgt mit Taste „OK“. Nach dem Bestätigen blinkt die Minutenanzeige.
- Die Einstellung der aktuellen Minute erfolgt mit derTaste „+“ oder „-“. Zur Bestätigung des Wertes die Taste „OK“ drücken, daraufhin blinkt die Taganzeige.
- Einstellung des aktuellen Wochentags mit der Taste „+“ oder „-“ (1 = Montag, 7 = Sonntag) und mit Taste „OK“ bestätigen.
- Damit ist die Einstellung abgeschlossen. Die Anzeige springt zurück in die Grundanzeige und Normalfunktion.
3.2 Heizzeiten einstellen
3.2.1 Heizzeiten einstellen (Tagesprogramm) VRT 220/320
Zur Programmierung der Heizzeiten stehen drei Programme zur Verfügung. Dabei sind zwei Heizprogramme fest vorgegeben.
| Pro- Heizzeiten Werks-gramm | seitig | |
| P1 | 6:00-22:00 Uhr | X |
| P2 | 7:30-22:30 Uhr | |
| P3 | Einstellbar |
Jedem Wochentag wird eines der drei Programme zugeordnet.
Der Balken zeigt optisch den Zeitbereich an, in dem die Raumtemperatur auf den Tagsollwert geregelt wird.
Zur Auswahl des gewünschten Programms gehen Sie folgendermaßen vor:
- Klappen Sie die Abdeckklappe auf.
- Drücken Sie einmal die Taste „P“, um in den Programmmodus des Reglers zu gelangen.
Es erscheint folgende Displayanzeige, wobei „P 1“ blinkt.
Abb. 3.3 Heizzeiten programmieren
- Wählen Sie das gewünschte Programm durch Drücken der Tasten „+“ oder „-“ aus.
Falls Sie das Programm P3 ausgewählt haben, können Sie die Heizzeiten individuell einstellen.
Die Einstellung der Heizzeiten beginnt immer bei 00:00 Uhr.
Durch Drücken der Taste oder wird in einem Halbstundenrhythmus entweder Regeln auf Tagsollwert (Taste) oder Regeln auf den Nachtsollwert (Taste) eingestellt.
Angezeigt wird das Programm durch den Balken (a) über dem Zeitstrahl (b).
Dabei bedeuten die Striche „Regeln auf Tagtemperatur“, keine Striche bedeuten „Regeln auf Absenktemperatur“.
Zusätzlich wird im Display die Zeit angezeigt, an der sich die Einstellung gerade befindet.

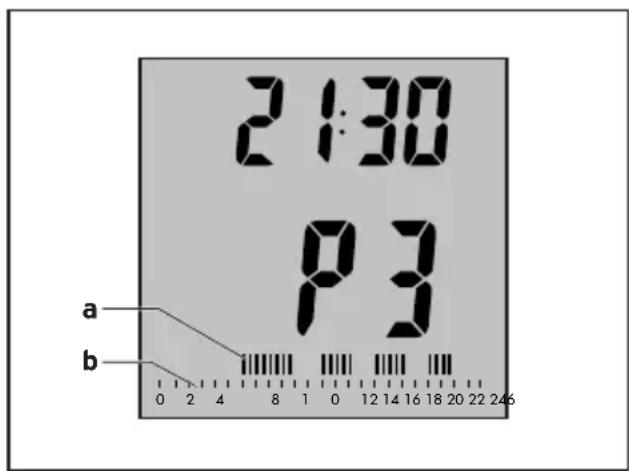

Abb. 3.4 Beispiel für ein individuell eingestelltes Programm P3
3 Bedienung
3.2.2 Heizzeiten einstellen (Wochen-programm) VRT 230, 240, 240f, 330
Es stehen 4 Programme zur Programmierung der Heizzeiten zur Verfügung.
- P1 und P2: Die Heizzeiten sind unveränderbar voreingestellt
- P3: Freie Programmierung der Heizzeiten für mehrere Tage (Blockprogrammierung)
- Pi: Freie Programmierung der Heizzeiten für einzelne Tage
| Pro-gramm | Heizzeiten | Werks-seitig |
| P1 | 6:00-22:00 Uhr | Mo-Fr |
| P2 | 7:30-22:30 Uhr | Sa |
| P3 | einstellbar (für mehrere Tage wählbar)7:30-22:30 Uhr | So |
| Pi | einstellbar (für jeden Tag individuell) |
Jedem Wochentag kann ein Programm zugeordnet werden.
Zur Auswahl des gewünschten Programms gehen Sie folgendermaßen vor:
- Drücken Sie einmal die Taste „P“, um in den Programmmodus des Reglers zu gelangen.
Die Einstellung des gewünschten Programms beginnt immer bei Tag 1 (Montag).
Hinter der 1 erscheint ein Punkt, der kennzeichnet, dass sich die derzeitigen Einstellungen auf den Montag beziehen (siehe Abb. 3.5).
Durch Drücken der OK-Taste kommt man zum nächsten Wochentag.
Es erscheint folgende Displayanzeige:

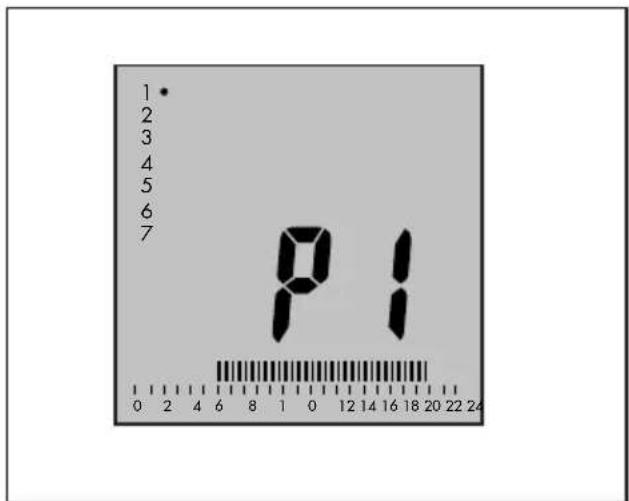

Abb. 3.5 Heizzeiten programmieren
Der Balken zeigt optisch den Zeitbereich an, in dem die Raumtemperatur auf den Tagsollwert geregelt wird.
• Die Anzeige P 1 blinkt. Sie kann durch Drücken der Taste „+“ bzw. „-“ verändert werden kann.
Abb. 3.6 Programm auswählen
Falls Sie für das Programm P3 oder Pi eingestellt haben, können Sie die Heizzeiten nach Ihren Bedürfnissen einstellen.
Die Einstellung der Heizzeiten beginnt immer bei 00:00 Uhr.
Durch Drücken der Taste oder wird in einem Halbstundenrhythmus entweder Regeln auf Tagsollwert (Taste oder Regeln auf den Nachtsollwert (Taste) eingestellt.
Angezeigt wird das Programm durch den Balken (a) über dem Zeitstrahl (b). Dabei bedeuten die Striche Tagtemperatur, keine Striche bedeuten Absenktemperatur.
Zusätzlich wird im Display die Zeit angezeigt, an der sich die Einstellung gerade befindet.

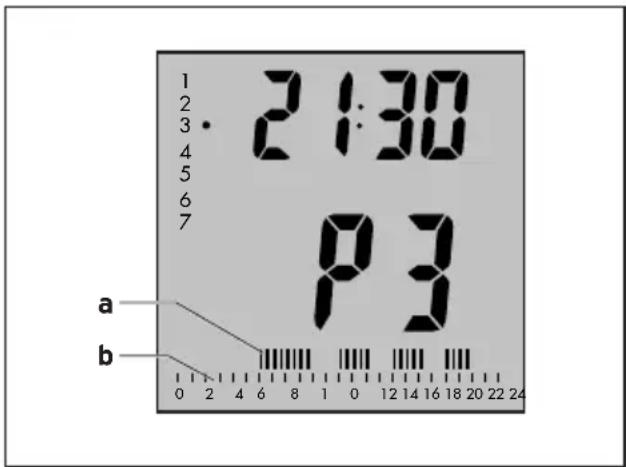

Abb. 3.7 Beispiel für ein individuell eingestelltes Programm P3 für Mittwochs
Die Heizzeiten, die Sie unter dem Programm P3 eingestellt haben, sind für alle Tage gültig, für die Sie das Programm P3 ausgewählt haben.
Die Programmierung für den jeweiligen Tag beenden Sie mit der Taste „OK“. Dadurch springt die Anzeige zum nächsten Tag und Sie können die Einstellungen für den nächsten Tag vornehmen.


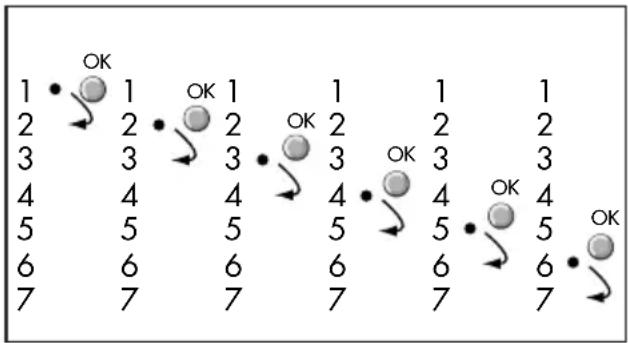

Abb. 3.8 Wochentag auswählen
Nach der Einstellung des Zeitprogrammes für Sonntag springt die Displayanzeige nach erneutem Drücken der Taste „OK“ wieder in die Grundanzeige zurück.
Die Programmierebene wird automatisch verlassen, wenn Sie innerhalb von zwei Minuten keine Einstellung am Regler vornehmen.
3 Bedienung
Das folgende Beispiel zeigt eine mögliche Wochenprogrammierung für Ihr Regelgerät.
| Tag 1 (Mo) | Pi | 5:30 - 09:00 Uhr | 16:30 - 22:00 Uhr |
| Tag 2 (Di) | Pi | 6:30 - 10:00 Uhr | 15:00 - 22:30 Uhr |
| Tag 3 (Mi) | P3 | 6:00 - 09:30 Uhr | 16:00 - 22:00 Uhr |
| Tag 4 (Do) | P3 | 6:00 - 09:30 Uhr | 16:00 - 22:00 Uhr |
| Tag 5 (Fr) | P3 | 6:00 - 09:30 Uhr | 16:00 - 22:00 Uhr |
| Tag 6 (Sa) | P1 | 6:00 - 22:00 Uhr | |
| Tag 7 (So) | P2 | 7:00 - 23:00 Uhr |
3.2.3 Heizzeiten für Heizung und Warmwasserbereitung einstellen (Wochenprogramm) VRT 340f
Der VRT 340f bietet die Möglichkeit neben der Programmierung von Heizzeiten auch Zeiten für die Warmwasserbereitung einzustellen.
- Drücken Sie die Taste, im die Programmierung für die Heizzeiten für den Heizbetrieb oder für den Warmwasserbetrieb auszuwählen.
Die Auswahl (Heizung oder Warmwasser) wird im Display durch den Cursor vor dem entsprechenden Symbol angezeigt.
Abb. 3.8 Programmauswahl - Heizung oder Warmwasser
• Z ur Einstellung der Heizzeiten gehen Sie entsprechend Kapitel 3.2.2 vor.
3.3 Tagtemperatur einstellen
- Klappen Sie die Abdeckklappe auf, um zu den Tasten 5 - 9 zu gelangen.
- Drücken Sie einmal die Taste 5.
- Es erscheint folgende Displayanzeige:
Abb. 3.9 Tagtemperatur einstellen
• Die Anzeige für die Temperatur blinkt.
- Z ur Änderung des angezeigten Sollwertes drücken Sie die Taste „+“ oder „-“ bis zu dem gewünschten Sollwert.
- B estätigung des eingestellten Wertes durch Drücken der Taste 2 und damit Rücksprung in die Grundanzeige und Normalfunktion.
3.4 Nachttemperatur einstellen
- Klappen Sie die Abdeckklappe auf, um zu den Tasten 5 - 9 zu gelangen.
- Drücken Sie einmal die Taste 6.
- E s erscheint folgende Displayanzeige:
Abb. 3.10 Nachttemperatur einstellen
• Die Anzeige für die Nachttemperatur blinkt.
- Z ur Änderung des angezeigten, blinkenden Sollwertes drücken Sie die Taste „+“ oder „-“ bis zum gewünschten Sollwert.
- B estätigung des eingestellten Wertes durch Drücken der Taste „OK“ und damit Rücksprung in die Grundanzeige und Normalfunktion.
3 Bedienung
3.5 Betriebsarten
Mit der Einstellung der Betriebsarten wird die Betriebsweise des Heizgerätes beeinflusst. Generell sollte das Regelgerät auf die Betriebsart eingestellt werden.
In dieser Betriebsart erfolgt die Regelung der Raumtemperatur in Abhängigkeit vom eingestellten Heizprogramm.
Was muss ich tun, um den Regler während der Urlaubszeit einzustellen?
(Urlaubsfunktion)
Das eingestellte Ferienprogramm bedeutet, dass die Raumtemperatur unabhängig vom eingestellten Heizprogramm auf die eingestellte Absenktemperatur geregelt wird.
Die Einstellung wird sofort aktiv; nach Ablauf der eingestellten Tage springt das Gerät automatisch auf das eingestellte Heizprogramm zurück.
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie mehrmals die Taste is folgende Anzeige im Display erscheint:
Abb. 3.11 Urlaubsfunktion einstellen
12 VRT 220, 230, 240/240f und VRT 320, 330, 340f
Über dem Symbol Koffer erscheinen zwei blinkende schwarze Balken.
Durch Betätigen der Taste „+“ oder „-“ kann jetzt die Anzahl der Tage (1 bis 99) eingegeben werden, für die die Urlaubsfunktion aktiv sein soll.
Sollte es erforderlich sein, vor Ablauf des Ferienprogrammes auf das eingestellte Heizprogramm zurückzustellen, muss lediglich die Taste 📋der „C“ gedrückt werden, um wieder in die Normalfunktion zurückzuspringen.
Was muss ich tun, wenn ich den Raum für unbestimmte Zeit auf Nachttemperatur regeln möchte?
(Absenkbetrieb - das eingestellte Zeitprogramm ist nicht wirksam)
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie mehrmals die Taste, bis die Anzeige im Display erscheint.
Die Raumtemperatur wird solange auf die Absenktemperatur geregelt, wie diese Betriebsart aktiv ist.
Durch Drücken der Taste können Sie diese Betriebsart wieder verlassen.
Was muss ich tun, wenn ich den Raum für unbestimmte Zeit auf Tagtemperatur regeln möchte?
(Heizbetrieb - das eingestellte Zeitprogramm ist nicht wirksam)
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie mehrmals die Taste, bis die Anzeige im Display erscheint.
Die Raumtemperatur wird solange auf die Tagtemperatur geregelt, wie diese Betriebsart aktiv ist.
Abb. 3.12 Heizbetrieb aktivieren
Durch Drücken der Taste können Sie diese Betriebsart wieder verlassen.
3 Bedienung
Was muss ich tun, wenn ich die Raum-temperatur entsprechend dem eingestellten Zeitprogramm regeln möchte?
(Automatikbetrieb)
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie mehrmals die Taste is die Anzeige im Display erscheint.
Die Raumtemperatur wird entsprechend dem eingestellten Heizprogramm auf die Tag- und Nachttemperatur geregelt.
Abb. 3.13 Automatikbetrieb aktivieren
Durch Drücken der Taste können Sie diese Betriebsart wieder verlassen.
Was muss ich tun, wenn ich die Raum-temperatur kurzfristig auf eine bestimmte Temperatur regeln möchte?
(Quick Veto - die eingestellte Tag- oder Nachttemperatur ist nicht wirksam)
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie die Taste „+“ oder „-“.
Es erscheint folgende Anzeige im Display:
Abb. 3.14 Quick Veto
- S t ellen Sie durch Drücken der Taste „+“ oder „-“ die gewünschte Temperatur ein.
- B estätigen Sie den eingestellten Wert durch Drücken der Taste „OK“.
Die Temperaturanzeige blinkt nicht mehr. Die Raumtemperatur wird bis zum nächsten Schaltpunkt auf diesen eingestellten Wert geregelt.
Danach springt der Regler in das Grundprogramm zurück.
3 Bedienung Werksgarantie 4
Was muss ich tun, um die Absenk- funktion des Automatikprogramms zu unterdrücken?
(Partyfunktion)
Zur Einstellung gehen Sie folgendermaßen vor:
- Drücken Sie mehrmals die Taste bis die Anzeige im Display erscheint.
Abb. 3.15 Partyfunktion aktivieren
Die Raumtemperatur wird auf die eingestellte Tagtemperatur geregelt.
Ist der nächste Absenkzeitpunkt erreicht, springt das Gerät automatisch zurück in das eingestellte Heizprogramm.
Durch Drücken der Taste können Sie diese Betriebsart wieder verlassen.
4 Werksgarantie
Werksgarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb.
Dem Eigentümer des Gerätes räumen wir eine Werksgarantie entsprechend den landesspezifischen Vaillant Geschäftsbedingungen ein.
Garantiearbeiten werden grundsätzlich nur von unserem Werkskundendienst (Deutschland, Österreich) oder durch einen anerkannten Fachhandwerksbetrieb (Schweiz) ausgeführt.
Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.
Vaillant Gesellschaft mbH
Forchheimergasse 7 ■ A-1230 Wien ■ Telefon 05/7050-0
Telefax 05/7050-1199 ■ www.vaillant.at ■ info@vaillant.at
Vaillant GmbH
Riedstrasse 10 ■ Postfach 86 ■ CH-8953 Dietikon 1 ■ Telefon 044 744 29 29
Telefax 044 744 29 28 ■ Kundendienst Tel. 044 744 29 39 ■ Telefax 044 744 29 38
Techn. Vertriebssupport Tel. 044 744 29 19 info@vaillant.ch www.vaillant.ch
Vaillant GmbH
Berghauser Str. 40 ■ 42859 Remscheid ■ Telefon 0 21 91/18-0
Telefax 0 21 91/18-28 10 www.vaillant.de info@vaillant.de
- Hinweise zur Dokumentation ..... 2
- Gerätebeschreibung .... 3
- Bedienelemente/Display ..... 4
- Bedienung 6
- Werksgarantie ....15
- Hinweise zur Dokumentation
- Gefahr!
- Verwendete Symbole
- Achtung!
- Hinweis!
- Bedienelemente/Display
- Bedienelemente
- Display
- Abb. 2.2 Displayanzeige
- Bedienung
- Uhrzeit und Wochentag einstellen
- Uhrzeit einstellen VRT 220/320
- Uhrzeit und Wochentag einstellen VRT 230/240/240f/330/340f
- Heizzeiten einstellen
- Heizzeiten einstellen (Tagesprogramm) VRT 220/320
- Heizzeiten einstellen (Wochen-programm) VRT 230, 240, 240f, 330
- Heizzeiten für Heizung und Warmwasserbereitung einstellen (Wochenprogramm) VRT 340f
- Tagtemperatur einstellen
- Nachttemperatur einstellen
- Betriebsarten
- Was muss ich tun, um den Regler während der Urlaubszeit einzustellen?
- Was muss ich tun, wenn ich den Raum für unbestimmte Zeit auf Nachttemperatur regeln möchte?
- Was muss ich tun, wenn ich den Raum für unbestimmte Zeit auf Tagtemperatur regeln möchte?
- Was muss ich tun, wenn ich die Raum-temperatur entsprechend dem eingestellten Zeitprogramm regeln möchte?
- Was muss ich tun, wenn ich die Raum-temperatur kurzfristig auf eine bestimmte Temperatur regeln möchte?
- Bedienung Werksgarantie 4
- Was muss ich tun, um die Absenk- funktion des Automatikprogramms zu unterdrücken?
- Werksgarantie
- Vaillant Gesellschaft mbH
- Vaillant GmbH
Marke : VAILLANT
Modell : CalorMATIC 330 VRT 330
Kategorie : Thermostat
