TV32PLW6905DVD - Fernseher ORION - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Fernseher mit integriertem DVD-Player
Bildschirmdiagonale	80 cm (32 Zoll) sichtbar
Auflösung	1366 x 768 Pixel (HD ready)
Tuner	Analog (PAL/SECAM/NTSC), DVB-T, DVB-T HD (H.264)
DVD-Player	Ja, Regionalcode 2; Formate: DVD-Video, DVD-R/RW, Audio-CD, MP3, WMA, JPEG

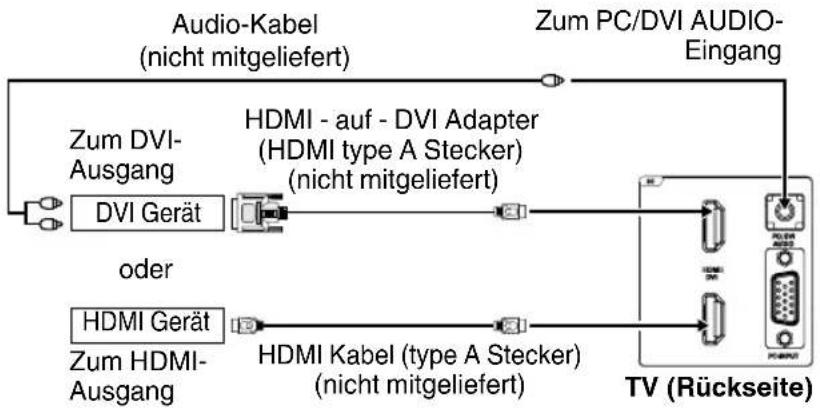

HDMI-Eingänge	2x HDMI (HDMI1 mit zusätzlichem Audio-Eingang für DVI)
Scart (AV1)	1x Scart (RGB)
Component (YUV)	1x Component-Eingang (unterstützt 576p/i, 720p, 1080i)
PC-Eingang	1x VGA, 1x PC/DVI Audio (3,5 mm Klinke)
Kopfhöreranschluss	1x 3,5 mm Klinke (schaltet interne Lautsprecher stumm)

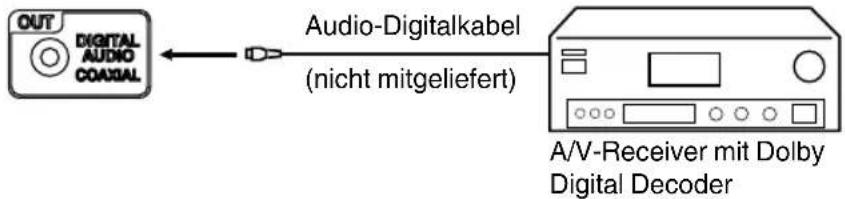

Digitaler Audio-Ausgang	1x koaxial (S/PDIF, Dolby Digital und DTS)
CI-Slot	Ja (für DVB-T PayTV)
Lautsprecherleistung	2x 10 W Musikleistung
Energieverbrauch (Betrieb)	ca. 86 W bei 230 V/50 Hz
Energieverbrauch (Standby)	< 0,5 W
Gewicht (ohne Zubehör)	ca. 9,4 kg
Abmessungen (B x H x T) mit Fuß	760 x 560 x 250 mm
Senderspeicher	2000 Speicherplätze (102 analog + digitale)
OSD-Sprachen	15 Sprachen, darunter Deutsch, Englisch, Französisch, Spanisch
Besondere Funktionen	Automatische Abschaltung (4 h, abschaltbar), Sleeptimer, Kindersicherung, EPG (nur DVB-T), Videotext (Fastext/TOPtext)
Reinigung	Bildschirm mit trockenem oder leicht angefeuchtetem Mikrofasertuch reinigen; keine Lösungsmittel oder Fensterreiniger verwenden
Sicherheitshinweise	Vor Feuchtigkeit schützen, Netzkabel nicht beschädigen, Kinder von Batterien fernhalten, Gerät nicht öffnen
Mitgeliefertes Zubehör	Fernbedienung, 2x AA Batterien, Netzkabel, Standfuß (2-teilig), 5 Schrauben
Garantie	24 Monate Herstellergarantie (gültig in Deutschland mit Kaufbeleg)

Häufig gestellte Fragen - TV32PLW6905DVD ORION

Wie schließe ich eine externe DVB-T-Antenne an?

Schließen Sie die DVB-T-Antenne an die Buchse F (DVB-T-Antenne) auf der Rückseite des Fernsehers an. Für den automatischen Sendersuchlauf wählen Sie im Menü 'Auto Installation' und folgen den Anweisungen. Eine passive Zimmerantenne ist eventuell im Lieferumfang enthalten; verwenden Sie diese nur in trockenen Innenräumen.

Der Fernseher zeigt kein Bild – woran kann das liegen?

Prüfen Sie zunächst, ob das Gerät eingeschaltet ist (Betriebsanzeige leuchtet grün). Drücken Sie die INPUT SELECT-Taste, um den richtigen Eingang (TV, AV, HDMI usw.) zu wählen. Stellen Sie sicher, dass das Antennenkabel fest angeschlossen ist. Bei leerem Tunereingang schaltet sich der Fernseher nach ca. 15 Minuten automatisch in den Standby.

Kann ich selbstgebrannte DVDs abspielen?

Ja, der DVD-Player unterstützt DVD-R/RW (im Video-Format), CD-R/RW mit MP3, WMA oder JPEG. Achten Sie darauf, dass die Discs im Format ISO 9660 Level 1 oder 2 gebrannt sind. Nicht abspielbar sind kopiergeschützte Musik-CDs oder Discs mit ungewöhnlichen Formen.

Wie richte ich die Kindersicherung ein?

Drücken Sie MENU, wählen Sie das Schloss-Symbol und geben Sie das Werkstattpasswort 0000 ein. Unter 'Sender sperren' können Sie einzelne Kanäle sperren. Die Funktion wird nur wirksam, wenn der Sender die Altersfreigabe unterstützt.

Wie reinige ich den LCD-Bildschirm richtig?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein trockenes oder leicht angefeuchtetes Mikrofasertuch (nur reines Wasser). Wischen Sie vorsichtig von der Mitte nach außen. Keine Fensterreiniger, Lösungsmittel oder Sprühwasser verwenden, da diese den Bildschirm zerstören können.

Warum kommt kein Ton über HDMI?

Stellen Sie sicher, dass das angeschlossene Gerät Ton über HDMI ausgibt. Überprüfen Sie die HDMI-Modi im Menü 'Erweiterte Video': Setzen Sie den Modus auf 'Auto' oder 'Video'. Wenn Sie ein DVI-Gerät an HDMI2 anschließen, müssen Sie den Ton separat über den Audio-Eingang (nur an HDMI1) zuführen.

Wie führe ich einen automatischen Sendersuchlauf durch?

Drücken Sie MENU, wählen Sie 'Kanäle' und dann 'Sendersuche'. Wählen Sie das Land (z.B. Deutschland) und die Antennenart (DVB-T oder analog). Der Fernseher sucht automatisch nach Sendern und speichert sie. Nutzen Sie 'Aktualisierungssuchvorgang' für neue Sender, ohne bestehende zu verlieren.

Was bedeutet der Regionalcode bei DVDs?

Ihr DVD-Player akzeptiert nur Discs mit dem Regionalcode 2 oder ALL (regionsfrei). Legen Sie eine Disc mit einem anderen Code ein, erscheint die Meldung 'Regionalcode nicht passend'. Überprüfen Sie die Verpackung Ihrer DVD.

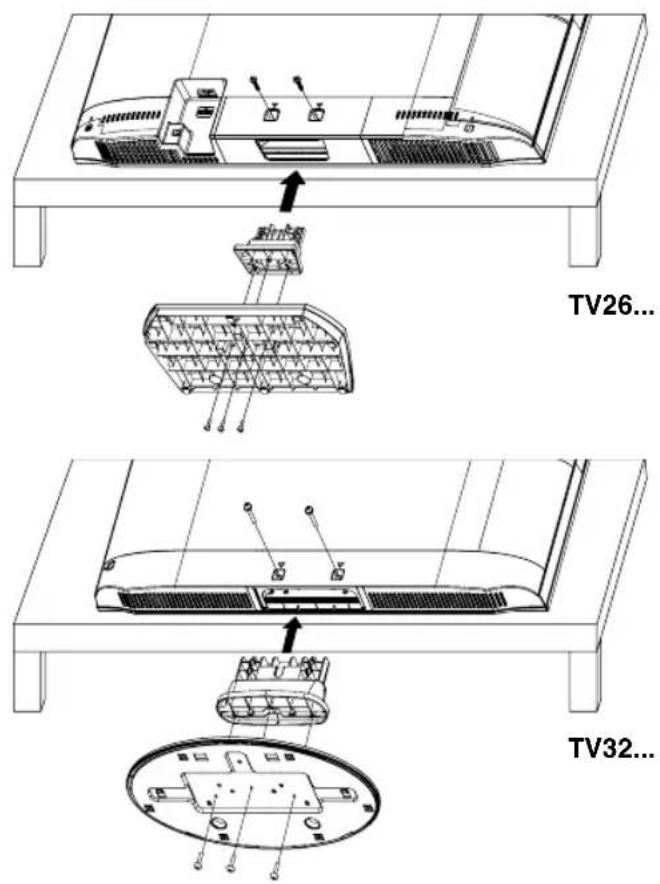

Wie montiere ich den Standfuß?

Legen Sie den Fernseher vorsichtig mit dem Bildschirm nach unten auf eine weiche Unterlage. Richten Sie die Fußteile aus und schrauben Sie sie mit den mitgelieferten 5 Schrauben fest. Achten Sie darauf, nicht auf den Bildschirm zu drücken. Für die Wandmontage entfernen Sie die zwei Schrauben auf der Rückseite und nehmen den Fuß ab.

Warum schaltet sich der Fernseher nach 15 Minuten aus?

Dies passiert, wenn der eingebaute Tuner kein Signal empfängt (z.B. keine Antenne angeschlossen). Das Gerät geht aus Energiespargründen automatisch in den Standby. Schließen Sie eine Antenne an oder wählen Sie einen anderen Eingang (z.B. HDMI). Die Automatische Abschaltung nach 4 Stunden können Sie im Menü deaktivieren.

BEDIENUNGSANLEITUNG TV32PLW6905DVD ORION

Lesen Sie diese Anleitung und die darin enthaltenen Sicherheitshinweise vor Inbetriebnahme. Wird das Gerät an Dritte weitergegeben, muss diese Anleitung mitgeliefert werden.

Disc-Hinweis:

Der eingebaute DVD-Player kann nur kreisrunde Discs mit 12 cm Durchmesser abspielen. Nicht kreisrunde Discs, also z.B. rechteckige, ausgesägte, usw., können diesen Player beschädigen und teure Reparaturkosten verursachen, die nicht von der Garantie / Gewährleistung gedeckt sind.

Beschädigte Discs (gerissen, angebrochen) dürfen nicht benutzt werden. Sie können im Player durch die Rotation zerbrechen und teure Schäden verursachen, die nicht von der Garantie / Gewährleistung gedeckt sind.

Kopfhörer-Warnhinweis

Laute Musik kann Ihr Gehör bleibend schädigen. Das Gehör kann sich von einem Schaden nicht erholen. Die Beeinträchtigung des Gehörs bildet sich nicht zurück. Deshalb Kopfhörer niemals übertrieben laut stellen.

Batteriehinweis

Der Gesetzgeber hat die Entsorgung von Batterien eindeutig geregelt. Batterien müssen vom Händler oder von kommunalen Sammelstellen in haushaltsüblichen Mengen kostenlos zurückgenommen werden. Batterien dürfen nicht mehr über den Hausmüll entsorgt werden. Nutzen Sie die kostenlosen Rückgabemöglichkeiten! Schonen Sie Ihre Umwelt. Geben Sie verbrauchte Batterien zurück.

DVB-T-Hinweis

• DVB-T-Empfang ist nur dort verfügbar, wo DVB-T ausgestrahlt wird. Ihr Händler informiert Sie gerne über die Verfügbarkeit.
• Zum DVB-T-Empfang muss eine DVB-T-Antenne (nicht mitgeliefert) angeschlossen werden. Bei einigen Geräten ist als Zubehör möglicherweise eine passive DVB-T-Zimmerantenne mitgeliefert.
• Als Zubehör ist u.U. eine passive DVB-T-Zimmerantenne für den Gebrauch in trockenen Innenräumen mitgeliefert. Sicherheitshinweis: Schützen Sie die Antenne vor Feuchtigkeit. Feuchtigkeit kann entlang des Antennenkabels in das TV-Gerät hineinlaufen. Es besteht Stromschlag-Gefahr, wenn Wasser in das TV-Gerät gelangt.
• Auf der Internetseite http://www.ueberallfernsehen.de können Sie sich die DVB-T-Empfangsgebiete nach Postleitzahlen anzeigen lassen. Sie können sehen, ob Empfang möglich und welche Art von Antenne erforderlich ist. In vielen Gebieten ist mit der eventuell mitgelieferten Zimmerantenne Empfang möglich.
• Es kann sein, dass diese Website in Ihrem PLZ-Gebiet den Gebrauch einer Dachantenne oder Aussenantenne vorschreibt. Dann ist mit der eventuell mitgelieferten Zimmerantenne leider kein Empfang möglich. Siehe auch Seite 23 für weitere Informationen.

Entsorgungshinweis

Entsorgen Sie das Gerät am Ende seiner Lebensdauer nicht über den Hausmüll. Der Handel und kommunale Sammelstellen nehmen Altgeräte in haushaltsüblichen Mengen kostenlos zurück. Die Originalverpackung sollten Sie für den Wiedertransport, z.B. für den Garantie-Service, aufbewahren.

Eigenschaften

TV

• LCD Bildschirm
  Eigenschaften: Panel-Auflösung 1366 x 768 Pixel Pixelfehlerklasse: ISO 13406-2 Klasse 2
• OSD-Anzeigen in 15 Sprachen (English, Español, Deutsch, Français, Italiano, Svenska, Nederlands, Russisch, Portugues, Türkce, Griechisch, Suomi, Polski, Dänisch und Norwegisch)
• NICAM / A2 STEREO Hyperbandkabel-DVB-T-Kombi-Tuner
  • 2000 Senderspeicherplätze
• Videotext – Fastext/TOPtext
• Fernbedienung
• Surround Sound
• Sleeptimer
• Breitbild-Format
• 1 x Scart
• Component-Eingang
  • Kopfhörer-Schaltbuchse
• PC-VGA-Eingang
• 2 x HDMI
• Automatische Abschaltung nach 4 Stunden bei Nichtbenutzung gemäß EU-Ökodesign-Anforderung 642-2009 (abschaltbar)

DVD-Player

• Digitalausgang für Dolby Digital und DTS
- Wiedergabe von DVD-Video, MP3/WMA JPEG- und Audio-CD

Inhalt

Allgemeines....2

Inhalt/Eigenschaften 3

Sicherheitshinweise 4

Aufstellen/Inbetriebnahme/Strom sparen 6

Aufstellen/Reinigung....7

Bedienelemente....8

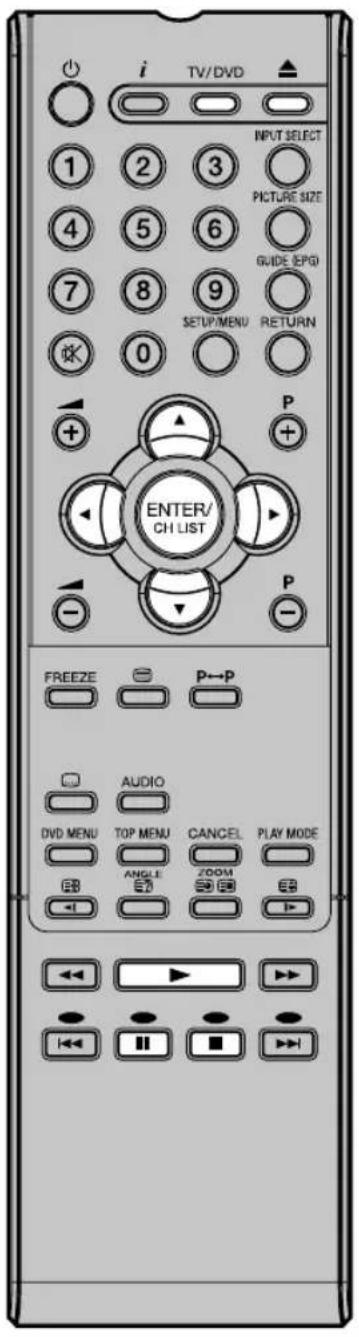

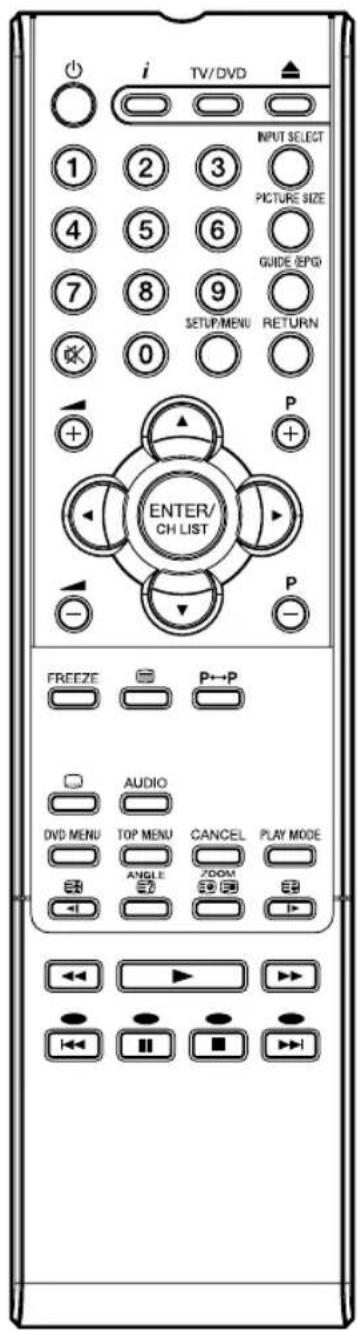

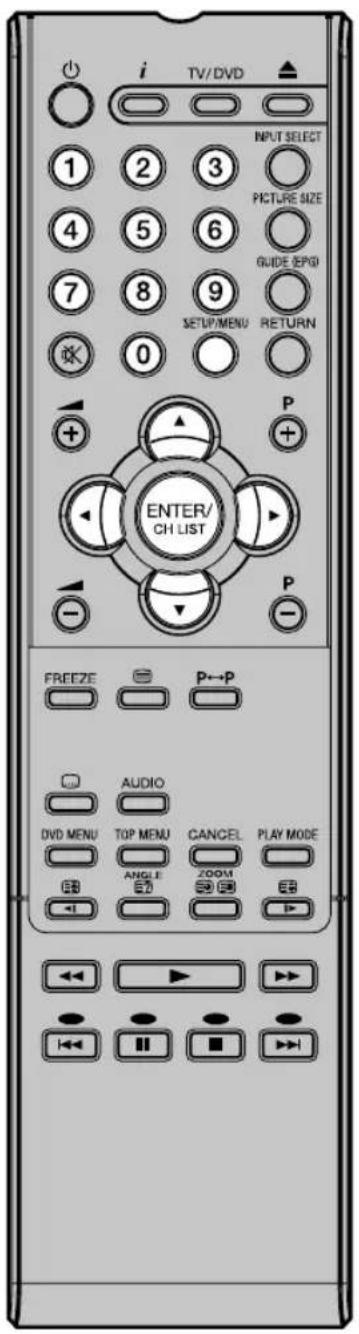

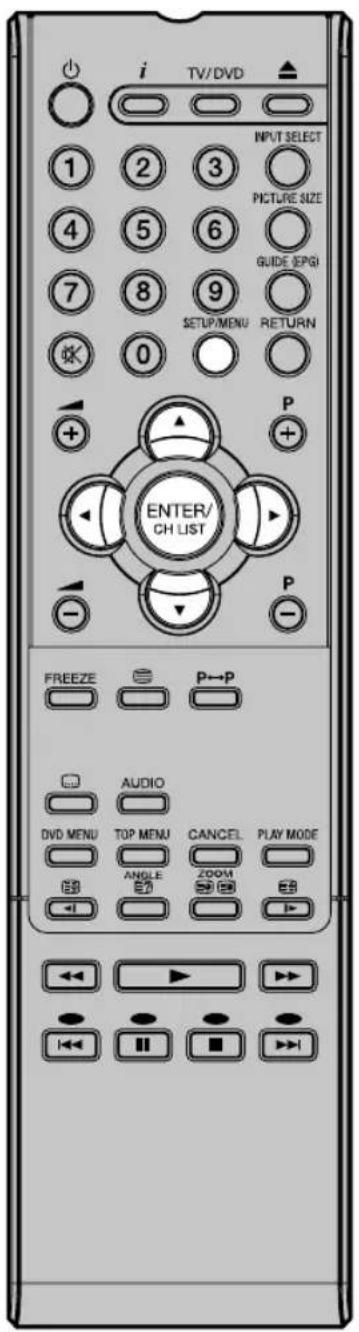

Fernbedienung....9

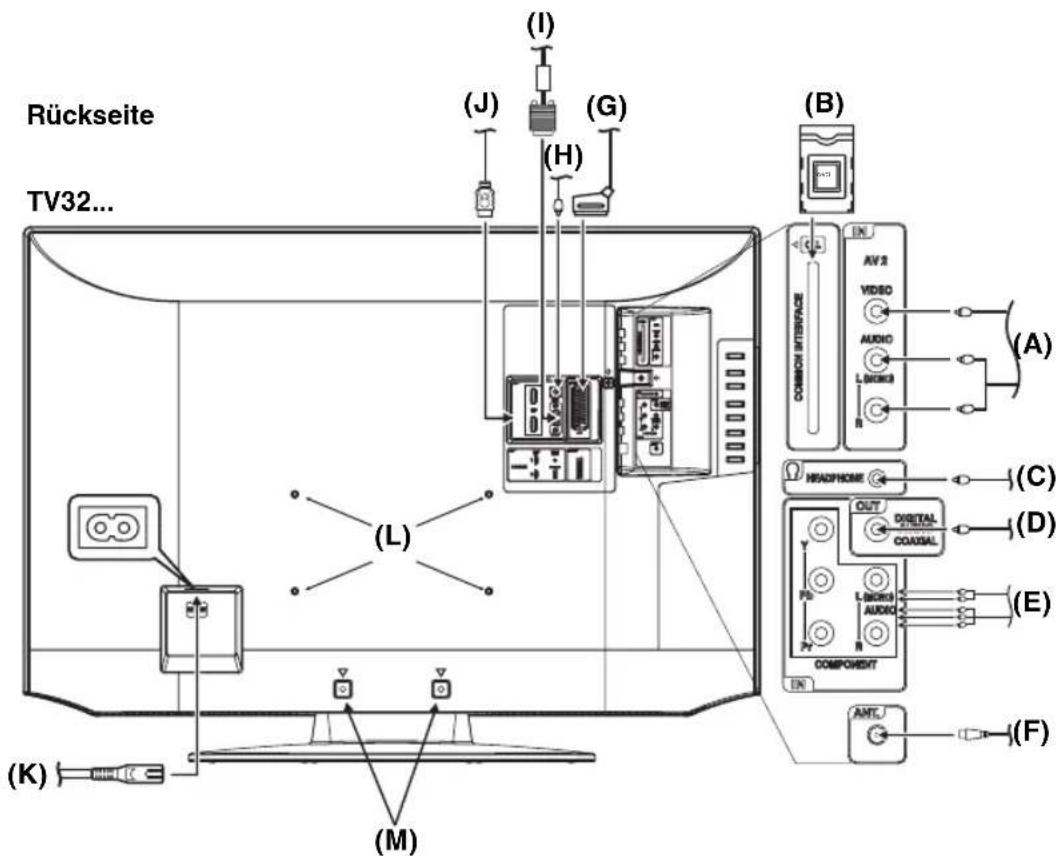

Anschlüsse 11

Auto Installation nur für analoges Kabel-TV ..... 12

Auto Installation f. DVB-T u. analoges Kabel-TV .. 13

Auto Installation für Satellitenempfang 14

OSD-Sprache einstellen 15

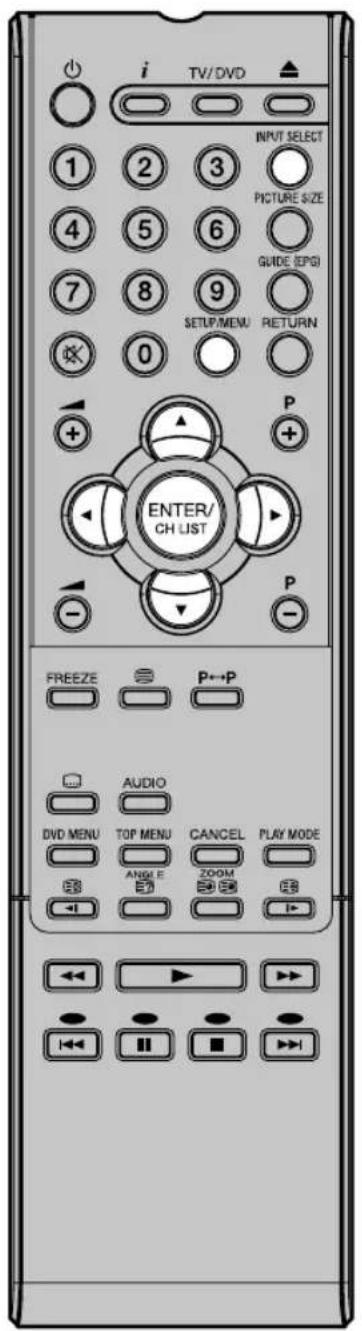

Eingang wählen 15

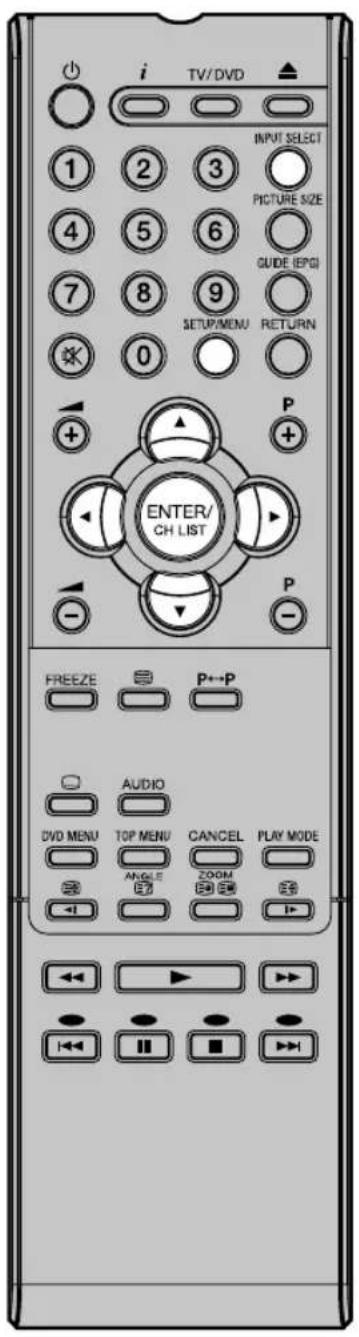

Autom. Senderspeicherung für analog. KabelTV 16

Autom. Senderspeicherung nur für DVB-T ..... 17

Sender bearbeiten 18

Aktualisierungssuchvorgang....18

Auto-Synchronisation....19

Basisfunktionen 20

Videotext....21

Stereo-Empfang im analogen

Kabel-TV 22

Anmerkungen zum DVB-T-System 23

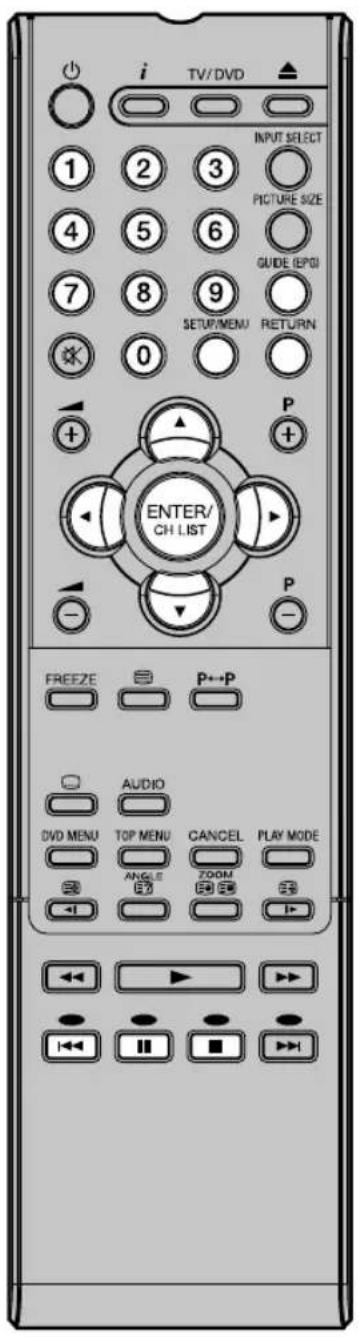

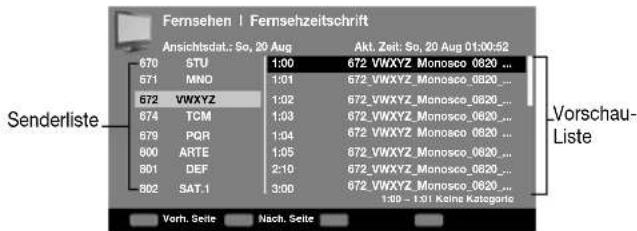

Passworteinrichtung (Kindersicherung) 24

Bildformat und Auflösung 25

Bildformat 26

Menüfunktionen 28

Disc....31

Disc abspielen 33

Zoomen 35

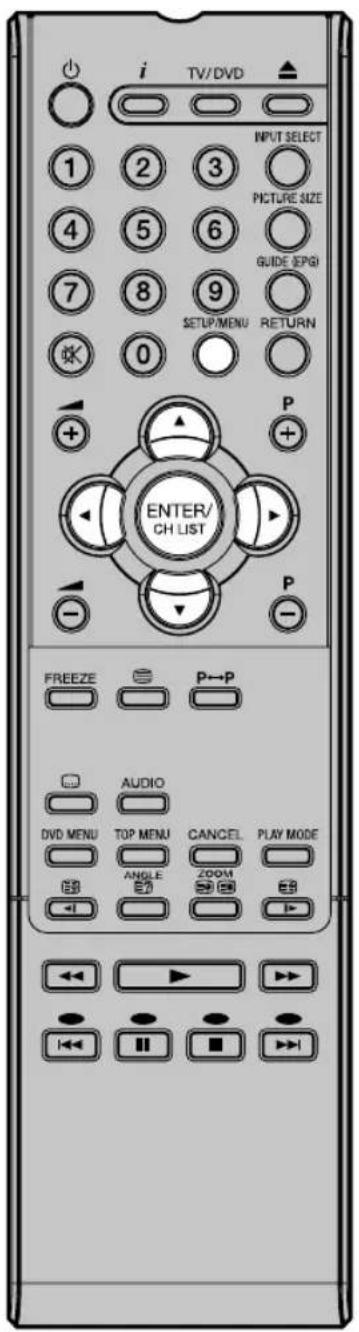

Szene direkt wählen 35

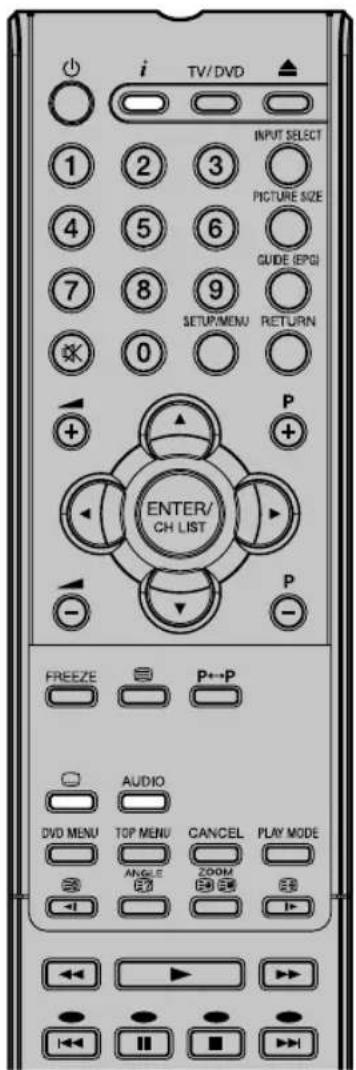

Hörbare Sprache ändern 36

Untertitel 36

Status anzeigen 36

Kameras wechseln 37

Titel wählen 37

DVD Menü 37

HOME MENU verwenden 38

Wiedergabe-Modus 39

Programmwiedergabe 40

Menü "Klang-Einstellung" 41

Menü "Video-Einstellung" 42

Systemeinstellungen anpassen 43

Kindersicherung....45

Sprachenliste....47

Kindersicherungsländercodeliste....47

PC-Einstellung 48

HDMI-Eingang 49

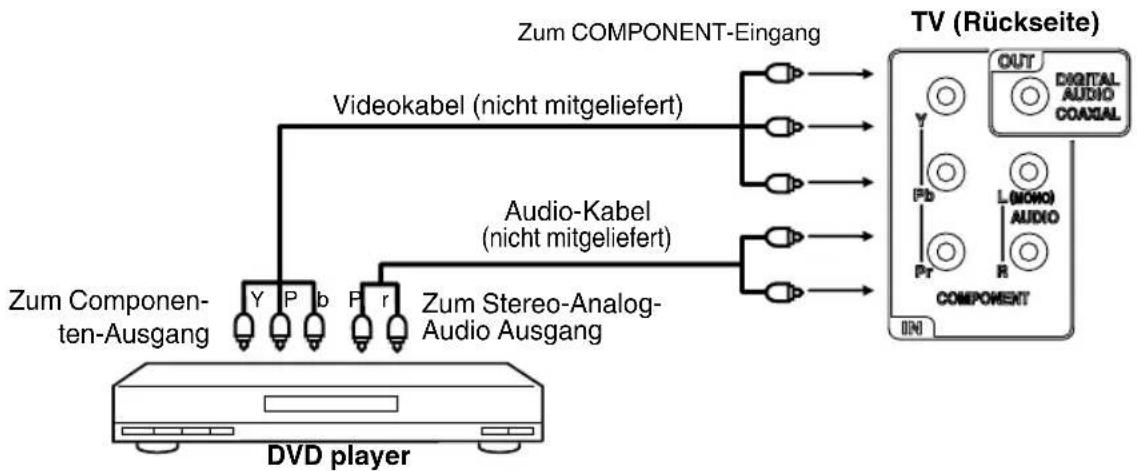

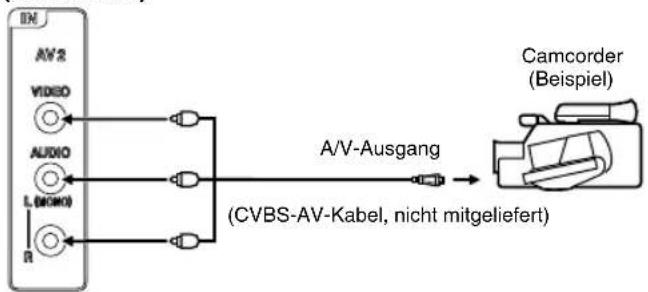

Anschluss anderer Geräte 50

Fehlersuche 52

Lizenzhinweise 53

Technische Daten 54

Garantie 55

Mitgelieferten Standfuß montieren 56

Das Gerät wurde unter Berücksichtigung aller aktuellen Sicherheitsbestimmungen hergestellt. Die folgenden Sicherheitshinweise sollen Sie vor unvorsichtigem Gebrauch und den damit verbundenen Gefahren schützen.

• Jedes Elektrogerät kann trotz sorgfältiger Fertigung einmal einen Defekt aufweisen. Sollten Sie Rauchentwicklung oder ungewöhnlich starke Hitzeentwicklung feststellen, ziehen Sie sofort den Netzstecker.
• Auf ausreichende Belüftung achten! Niemals neben oder unter Gardinen aufstellen!
• Das Netzkabel nur an 220\~240V / 50Hz anschließen. An keine andere Spannung anschließen.
• Das Netzkabel muss so verlegt sein, dass es jederzeit ohne Schwierigkeiten von 220\~240V getrennt werden kann.
• Überlassen Sie Reparaturen dem Fachmann.
• Gerät nicht öffnen. Eigene Reparaturversuche können einen Brand verursachen.
• Von Nagetieren fernhalten. Nagetiere (auch Nymphensittiche) nehmen Elektrokabel gerne zum Zerbeissen. Das Tier kann einen Kurzschluss verursachen (Feuergefahr!) und einen tödlichen Stromschlag erhalten.
• Zum Trennen vom Stromnetz immer am Stecker ziehen. Nicht am Kabel ziehen. Das Kabel kann überlastet werden und einen Kurzschluss verursachen.
• Niemals nass reinigen. Nur ein angefeuchtetes Tuch, wie für die Möbelpflege, benutzen.
• Nicht in oder unter Wasser tauchen!
• Gerät so aufstellen, dass durch das Kabel keine Stolperfallen entstehen.
• Gerät nur auf stabilen, erschütterungsfreien Unterlagen betreiben, um jede Gefahr durch Herabfallen zu vermeiden.
• Beachten Sie, dass Kleinkinder im Krabbelalter das Gerät an der Netzchnur vom Tisch oder Schrank ziehen können. Das Kind kann sich dabei verletzen.
• Gerät nicht in der Nähe von Wärmequellen betreiben. Das Gehäuse und das Kabel können durch die Hitzeeinwirkung beschädigt werden.
• Auf den Nachahmungstrieb von Kleinkindern achten! Keine Gegenstände durch die Lüftungsschlitze stecken!
  • Die Lüftungsschlitze müssen frei bleiben! Keine Zeitungen oder Decken auf das Gerät legen!
• Die Fernbedienung ist kein Spielzeug! Kleinkinder können Batterien verschlucken. Falls eine Batterie verschluckt wurde, sofort einen Arzt aufsuchen.
• Der Bildschirm ist aus Glas gefertigt und kann unter Gewalteinwirkung brechen. Vorsicht beim Aufsammeln der scharfkantigen und spitzen Glassplitter.

Hinweis: Die Frontscheibe besteht aus spezialbeschichtetem Kunststoff und kann leicht verkratzen. Niemals mit Fensterreiniger reinigen, weil sonst die Beschichtung abgelöst wird (siehe Reinigungsanleitung S. 7).

- Der DVD-Player ist ein Class 1 Laser Product. Die Laserstrahlung ist sehr energiereich und bei direktem Blickkontakt gefährlich für Ihr Augenlicht. Sie wird durch das Gehäuse des Players ausreichend abgeschirmt. Deshalb niemals den DVD-Player mit geöffnetem Gehäuse betreiben.

- Niemals versuchen, bei laufendem Betrieb in den DVD-Player durch Spalte oder Öffnungen hinein zu blicken.

Um einen lebensgefährlichen Stromschlag zu vermeiden, beachten Sie bitte folgende Hinweise:

• Vor Feuchtigkeit schützen. Niemals im Bad oder in der Sauna benutzen.
• Niemals in der Nähe einer Badewanne, Dusche oder eines Swimmingpools benutzen.
• Das Gerät niemals benutzen, wenn es nass geworden ist. Das kann auch Kondensationsfeuchte sein, die gerne im Winter entsteht, wenn das kalte Gerät in eine beheizte Wohnung gebracht wird. Warten Sie besonders im Winter nach einem Transport mit der Inbetriebnahme, bis sich das kalte Gerät an die Raumtemperatur angepasst hat.
• Keine schweren Gegenstände auf das Kabel stellen. Die Isolation kann beschädigt werden.
• Beschädigte Netzkabel niemals mit Isolierband umwickeln, sondern erneuern.
• Niemals ein Gerät mit defektem Gehäuse betreiben. Ein zerbrochenes Gehäuse nicht notdürftig reparieren, sondern erneuern.
• Vor jeder Reinigung das Gerät vom Stromnetz trennen.

OK!

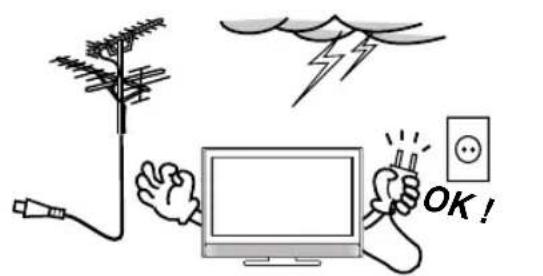

Bei Gewitter den Netzstecker aus der Steckdose ziehen. Ziehen Sie auch den Antennenstecker aus der Antennensteckdose.

OK!

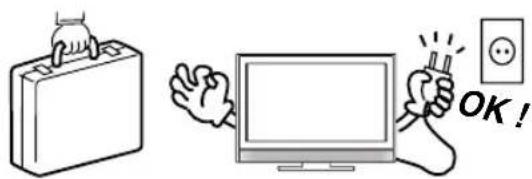

Wenn Sie verreisen, ziehen Sie den Netzstecker aus der Steckdose.

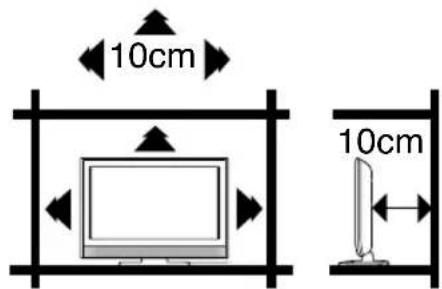

Das Gerät erwärmt sich im Betrieb. Um eine Überhitzung zu vermeiden, keine Decken auf das Gerät legen. Die Lüftungsschlitze müssen frei bleiben. Nicht in der Nähe von Heizkörpern aufstellen. Nicht ständiger direkter Sonnenbestrahlung aussetzen.

Korrekte Aufstellung im Regal.

Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden, es dürfen keine mit Flüssigkeiten gefüllte Gegenstände, wie Vasen, auf dem Gerät abgestellt werden. Auf oder in das Gerät gelangende Flüssigkeiten können schweren Schaden anrichten.

Sollte das Gerät nass geworden sein, ziehen Sie sofort den Netzstecker und wenden Sie sich an eine qualifizierte Servicestelle, bevor Sie das Gerät wieder in Betrieb nehmen.

Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Transportieren

Vergewissern Sie sich vor dem Transport, dass alle Kabel aus dem Gerät herausgezogen sind.

- Ein vergessenes Kabel kann einen Kurzschluss oder ein Feuer verursachen.

Bewegen Sie das Gerät mit mindestens 2 Personen.

- Nur senkrecht transportieren (siehe Bild).

Verwenden Sie nur Untergestelle / Fernsehtische, die das Gewicht des Gerätes sicher unterstützen.

• Der Tisch darf auch dann nicht kippen, wenn das TV-Gerät auf dem Tisch angestoßen wird.
• Durch das hohe Gewicht kann das Gerät auf Holztischen mit sehr weicher Oberfläche bleibende Eindrücke hinterlassen.
• Möbelpolitur kann die Gummifüße angreifen und auflösen. Auf dem Tisch können schwarze Abdrücke sichtbar bleiben. Verwenden Sie deshalb nur Fernsehtische, die für diesen Zweck konstruiert sind.

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen Wiedergabe von Standbildern. Standbilder treten z.B. auf, wenn Sie JPEG-Dateien, Videotext oder Internet-Web-Seiten betrachten. Standbilder können in den Bildschirm einbrennen. Sie können als Geisterbilder sichtbar bleiben. Wenn ein Standbild einbrennt, so ist dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit der Ware. Vermeiden Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

- Länger andauernde, fortdauernde Wiedergabe sich wiederholender Szenen, z.B: Newsticker von Nachrichten-Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Strom sparen

Der in den technischen Daten angegebene hohe Stromverbrauch im Betrieb wird nur bei maximaler Helligkeit der Displaybeleuchtung erreicht. Maximale Helligkeit ist nur bei taghellem Umgebungslicht notwendig, um ein leuchtkräftiges, kontrastreiches Bild zu erhalten. Bei geringerem Umgebungslicht, z.B. abends, kann das Bild bereits zu hell sein und blenden. Die Helligkeit der Displaybeleuchtung lässt sich im Menü Hintergrundbel. (siehe S. 28) auf den gewünschten Wert verringern. Es lässt sich bis zu 30% Strom sparen, wenn der Hintergrundbel. auf einen kleineren Wert eingestellt wird.

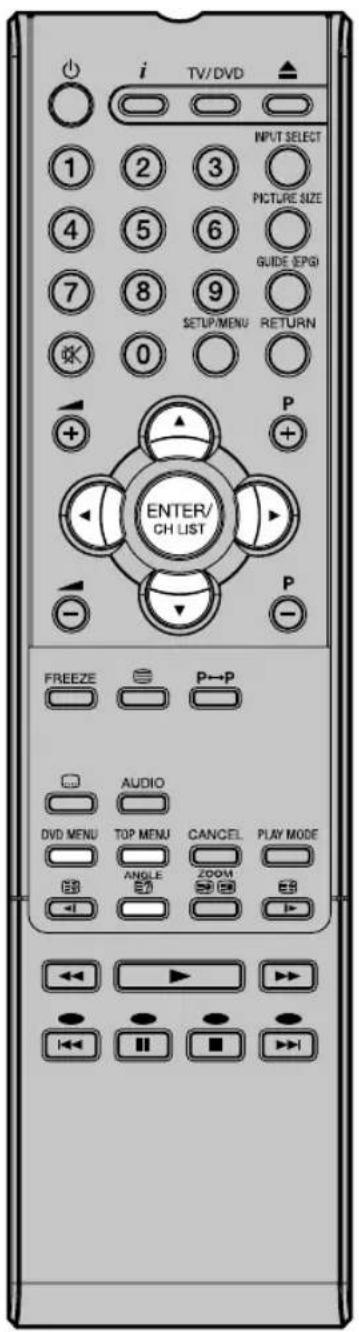

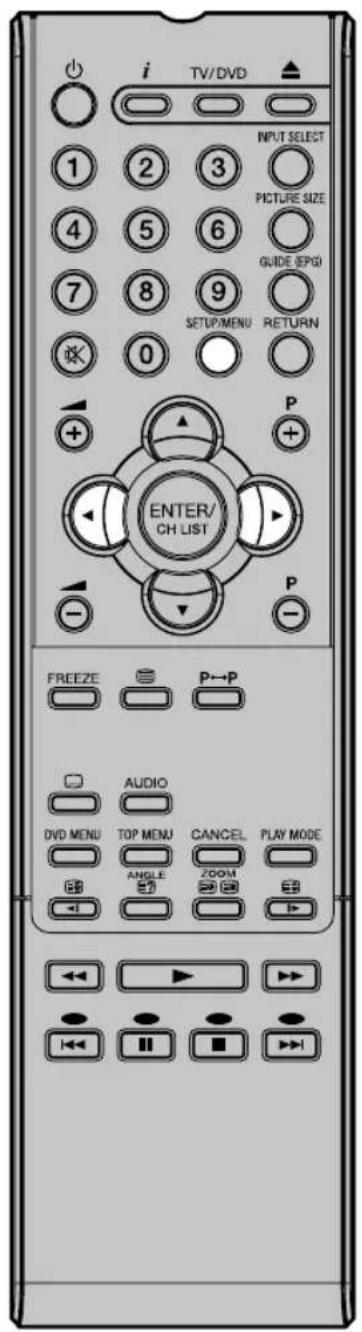

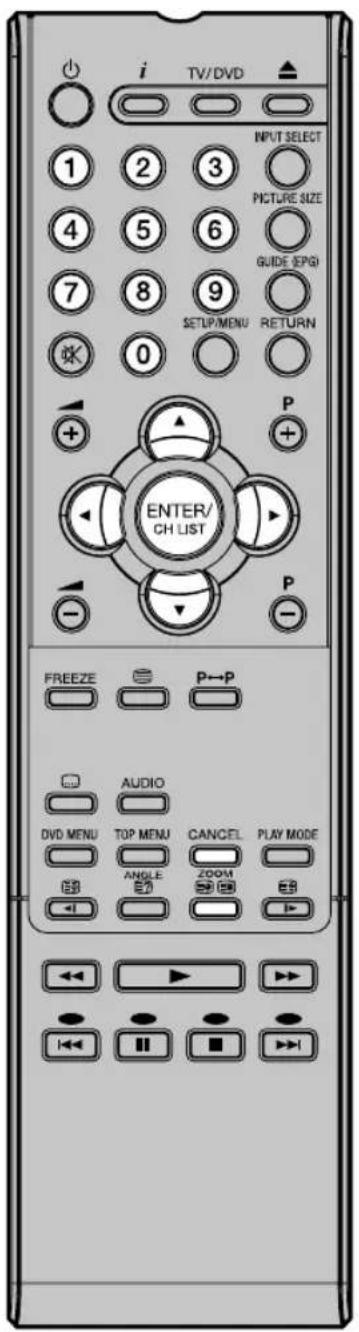

Hinweis(e):

• Höchste Kontrastwerte werden nur bei maximaler Einstellung (100) von Hintergrundbel. erreicht.
• Größter Stromspareffekt ergibt sich bei minimaler Einstellung von Hintergrund.

Reinigen des LCD-Bildschirmes

Sicherheitshinweis:

Vor jeder Reinigung das Gerät komplett von der Stromversorgung trennen. Dazu Stromstecker aus der 230V-Haushaltssteckdose herausziehen.

Was Sie niemals tun dürfen:

LCD-Bildschirme sind nicht wasserdicht gefertigt. Niemals Reiniger oder Flüssigkeit auf den Bildschirm sprühen. Gelangt Flüssigkeit in den Bildschirm hinein, wird der Bildschirm zerstört. Niemals Fensterreiniger, Lösungsmittel oder sonstige Reiniger verwenden. Diese Mittel sind nicht für die Reinigung von LCD-Bildschirmen geeignet. Sie zerstören den Bildschirm.

Was können Sie selbst reinigen?

Staub: mit trockenem Staubtuch.

Fingerabdrücke: mit trockenem Microfasertuch. Muss das Tuch angefeuchtet werden, darf nur reines Wasser verwendet werden.

Gefahr! Das Tuch darf nur leicht feucht sein. Keinesfalls darf es so nass sein, dass Flüssigkeit aus dem Tuch heraustropft und in den Bildschirm hinein gelangen kann. Deshalb das Tuch vor der Reinigung sorgfältigst auswringen, bis es fast ganz trocken ist.

Glasbruchgefahr! Wischen Sie vorsichtig, mit wenig Druck. Der Bildschirm besteht innen aus Glas und kann durch Druck zerbrechen.

Was können Sie nicht selbst reinigen?

Verschüttete Flüssigkeiten, insbesondere Erfrischungsgetränke, zerstören den Bildschirm nach kurzer Einwirkungsdauer. Der Schaden wird möglicherweise erst nach einigen Tagen sichtbar. Sobald sichtbare Schäden eingetreten sind, kann der Bildschirm nicht mehr repariert werden. Möglicherweise kann das TV-Gerät noch gerettet werden, wenn der Bildschirm sofort in einer Fachwerkstatt zerlegt und fachmännisch gereinigt wird. Äusserliches Abwischen der verschütteten Flüssigkeit reicht nicht aus, um die Zerstörung des Bildschirms zu verhindern. Lassen Sie sich vor Auftragserteilung einen Kostenvoranschlag erstellen.

Betrachtungsabstand

Ihr neues TV-Gerät ist mit seinem HDready-Bildschirm besonders zur Wiedergabe von HD-Signalen geeignet. HD-Signale werden z.Zt. nur von folgenden Quellen angeboten:

1. DVB-S2-HDTV-Satelliten-Receiver

2. HDTV-Kabelreceiver

3. Blu-ray-Player.

Nur mit diesen Geräten können Sie HD-Signale wiedergeben und so die hohe Bildqualität Ihres neuen HDready-TV-Gerätes genießen. Zum Anschluss eines dieser Geräte benötigen Sie ein HDMI-Kabel (nicht mitgeliefert) zur Wiedergabe in HD-Qualität.

Der empfohlene minimale Betrachtungsabstand für HD-Signale beträgt ca. 1 Meter. Natürlich dürfen Sie auch einen größeren Abstand zum TV-Gerät halten, dann sind aber die feinen Einzelheiten des HD-Signales nicht mehr zu sehen.

Standard-Signal

Andere Quellen bieten nur Standard-Auflösung mit max. 576 Zeilen, z.B. analoges KabelTV, MPEG-2-DVB-T, DVB-S-Satelliten-Receiver, DVD-Player, VHS-Videorecorder, usw.

Im analogen KabelTV werden 16:9-Sendungen nur mit 432 Zeilen Auflösung übertragen. Aus dieser niedrigen Zeilenzahl ergibt sich die sichtbar schlechteste Bildqualität aller Signalquellen. Die Farben können ineinander laufen, das Bild sieht unscharf aus, oder es schwimmt.

Deshalb beträgt der empfohlene minimale Betrachtungsabstand für analoges KabelTV: 2,50 Meter. Natürlich dürfen Sie auch einen größeren Abstand zum TV-Gerät halten. Wenn Sie diesen empfohlenen Abstand jedoch unterschreiten, dann sind die Mängel des 60 Jahre alten analogen KabelTV-Signales deutlich zu sehen.

Was können Sie tun, um die Bildqualität bei analogem KabelTV zu erhöhen?

Fragen Sie Ihren Kabelbetreiber nach einem Probeabonnement für digitales KabelTV. Das Abo dauert in der Regel 3 Monate und ist für sehr geringes Entgelt beim Kabelbetreiber bestellbar. Sie erhalten vom Kabelbetreiber einen digitalen HDTV-Kabelreceiver mit HDMI-Ausgang und ein HDMI-Kabel. . Sie werden sehen, die Bildqualität des digitalen KabelTVs ist sichtbar besser als die des analogen KabelTVs.

DVD-Player

4 5 6 7 8 9 10 TOMPO SPTA 3 1 2

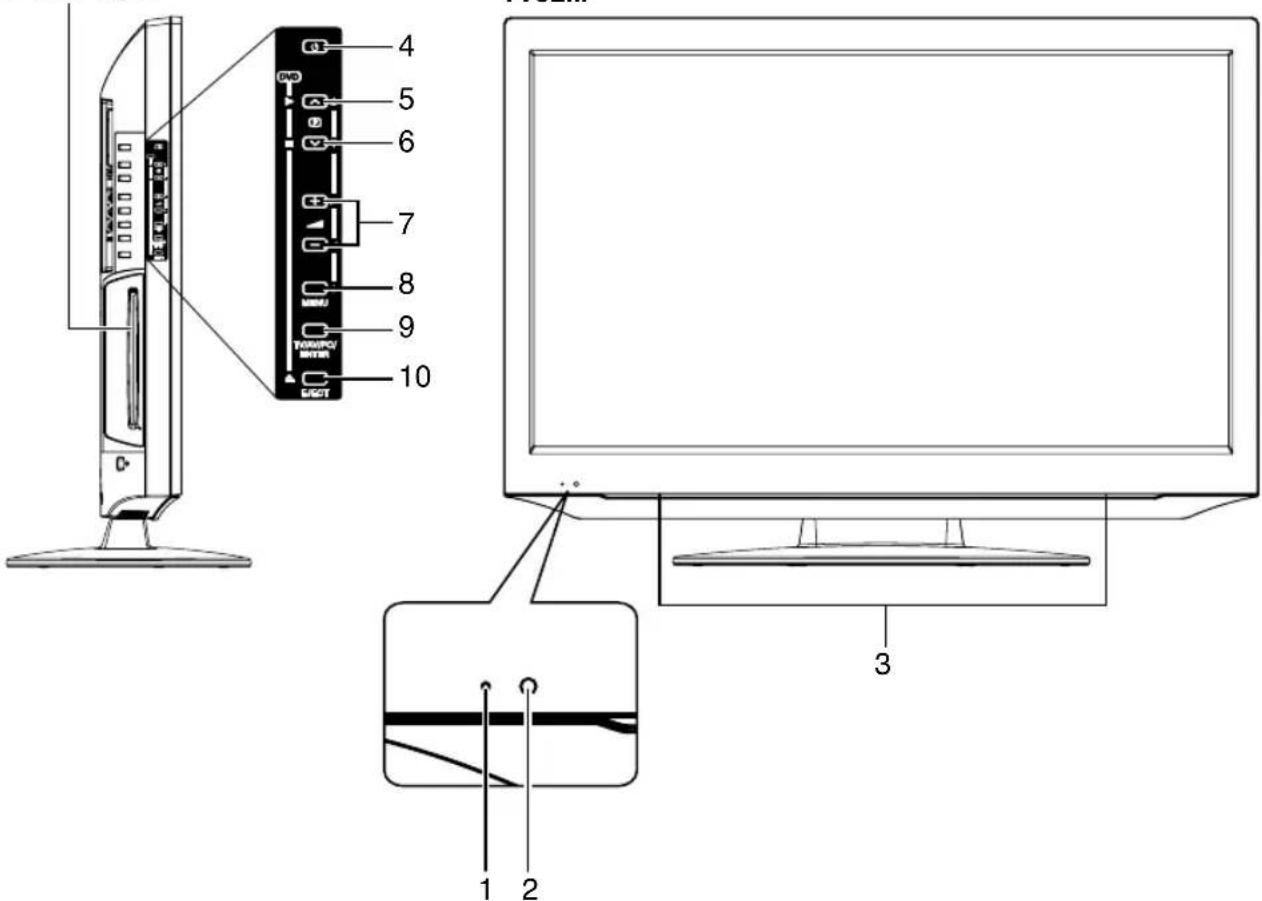

Beschreibung der Bedienelemente:

1. Betriebsanzeige: Die Betriebsanzeige leuchtet nach dem Ausschalten mit der Fernbedienung rot und bei eingeschaltetem Gerät grün.
2. Fernbedienungsempfänger

Die Fernbedienung funktioniert nur, wenn die Betriebsanzeige leuchtet.

1. Lautsprecher
2. Ein-/Aus-Taste:

Vorbereitung: Schließen Sie das mitgelieferte Stromkabel an eine Steckdose mit 220\~240V/50Hz an.

a) Einschalten:

Wenn die Betriebsanzeige nicht leuchtet, ☐ Ein-/Aus-Taste 1x drücken und loslassen. Zur Kontrolle leuchtet die Betriebsanzeige grün.

b) Ausschalten:

Wenn die Betriebsanzeige leuchtet, (1) Ein-/Aus-Taste 1x drücken und loslassen.

Zur Kontrolle erlischt die Betriebsanzeige.

1. (Programm) (Auf)/PLAY (▶)-Taste: Mit dem eingebauten Tuner TV-Programme vorwärts schalten. Modus DVD : startet die Wiedergabe. Im Menü : Einstellen.
2. (Programm) √(Ab)/STOP (■)-Taste: Mit dem eingebauten Tuner TV-Programme rückwärts schalten. Modus DVD : stoppt die Wiedergabe. Im Menü : Einstellen.
3. (Lautstärke) +/- (Laut/Leise)-Tasten / Im Menü: Einstellen.
4. MENU-Taste: Menü aufrufen.
5. TV/AV/PC/ENTER-Taste: TV/AV/COMPONENT/HDMI/PC/DVD-Eingang wählen. Im Menü: Funktion als ENTER-Taste.
6. EJECT: Disc auswerfen.

Zur kompletten Netztrennung das mitgelieferte Stromkabel aus der Steckdose herausziehen.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ←

	Funktion	Seite
	Ein-/ Standby-Taste	12
	Informationen anzeigen	20, 36
TV/DVD	TV/DVD-Umschalter	33
	Disc auswerfen	33
	Programm wählenVideotextseite wählenPasswort 0 0 0 0 eingebenKapitel, Titel wählen	202124, 45, 4635, 38
INPUT SELECT	Anschluss auswählen	15
FIGURE INST	Bildformat einstellen	26
GUIDE SPG	EPG (Electronic Progr. GUIDE) anzeigen	24
	Ton ein-/ausschalten	20
SETUP/MENU	HOME MENU aufrufenMenü ein/aus	3815
RETURN		38
	Lautstärke	20
	Senderspeicher od. Videotextseite schrittweise schalten	20, 21
	Cursor Tasten
	SpeichernSenderliste	20
FREEZE	Standbild	20
	Videotext ein/ TV+Text/ aus	21
	Schaltet zwischen den beiden zuletzt eingestelltenProgrammen hin u. her	20
	Untertitel anzeigen	20, 36

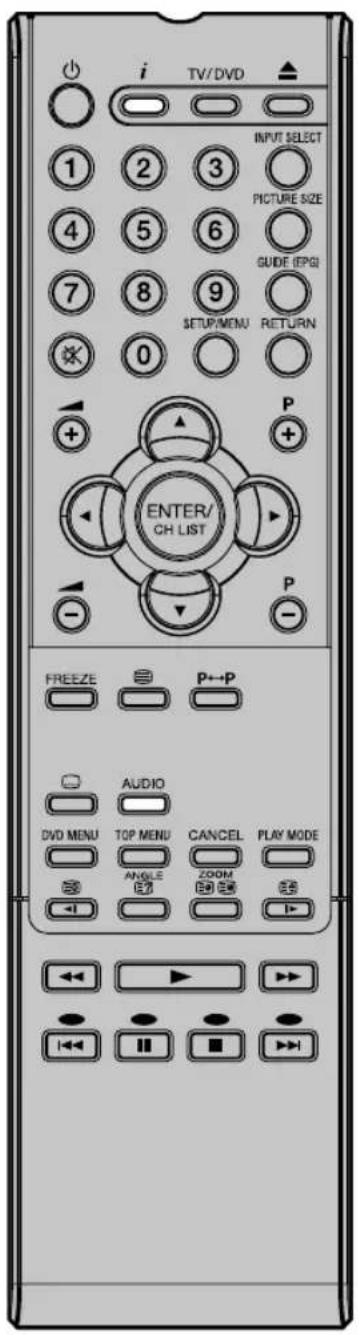

AUDIO	Zwei-Kanal-Ton TON1/2-UmschalterAnzeigen des Multi-Audio-Menüs	2236
SVD MENU	Menü der DVD aufrufen	37
TOP MENU	Titel wählen (nur mit spezieller DVD/JPEG)	37
CANCELL	Programmschritt löschen

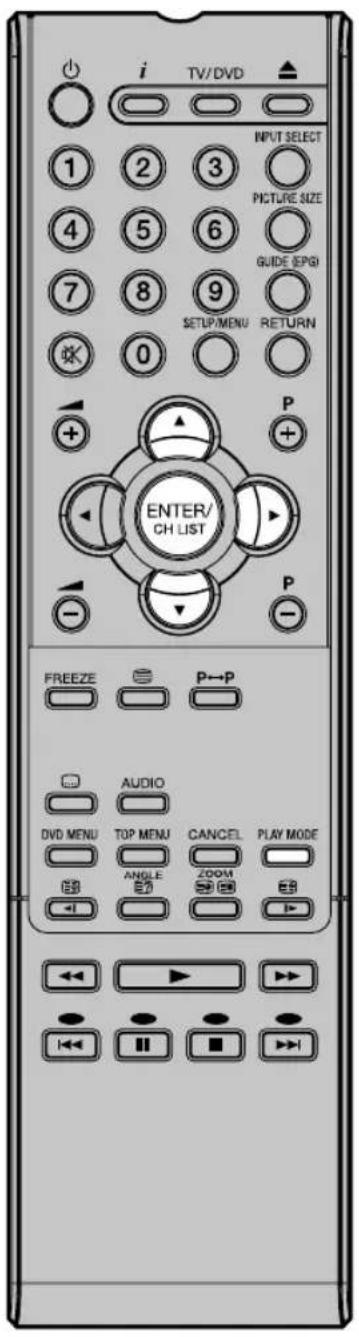

PLAY MODE	Wiedergabe programmieren	39
	Videotextseite anhaltenZeitlupe rückwärts	2134
	Kamera wechseln (nur mit speziellen DVDs)Videotext-Antworttaste	3721
	DVD-Wiedergabe: ZoomVideotext-Unterseite wählen	3521
	Videotext vergrößernZeitlupe vorwärts	2134
	DVD-Bedientasten	34
	Fastext/TOPtext TastenDVD-Bedientasten	2134

Fernbedienung

Einsetzen der Batterien

Verwenden Sie Batterien Typ UM-3 (AA). Verwenden Sie keine Akkus. Die Fernbedienung wird mit der geringen Betriebsspannung von Akkus nicht zuverlässig arbeiten. Ersetzen Sie verbrauchte Batterien durch neue Batterien. Batterien niemals aufladen. Batterien können durch Aufladen explodieren.

Achtung:

• Leere verbrauchte Batterien können auslaufen, es tritt ätzender Elektrolyt aus. Die Fernbedie-nung wird dadurch zerstört. Verbrauchte Batterien deshalb rechtzeitig entfernen.
• Batterien sollten niemals übermäßiger Hitze wie Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden.

1 Batteriefach öffnen.

2 Batterien wie abgebildet einsetzen.

3 Batteriefach schließen.

Wirkungsbereich der Fernbedienung

Zeigen Sie mit der Fernbedienung in Richtung des Gerätes. Innerhalb von ca. +/-30° arbeitet die Fernbedienung zuverlässig.

Max. Distanz ca.: 5m

Max. Betriebswinkel

30 30

Die Fernbedienung wird in folgenden Fällen nicht oder nicht zuverlässig funktionieren:

a) Bei direkter Sonneneinstrahlung auf die Front des Gerätes.

b) Bei einem Hindernis zwischen Gerät und Fernbedienung.

c) Wenn die Batterien falsch herum eingesetzt sind. d) Wenn die Batterien verbraucht sind.

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
• Stellen Sie die gewünschte Verbindung her.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.
  Antenne (F) anschließen. Bei Empfangsstörungen wenden Sie sich bitte an einen Antennenfachbetrieb.

Rückseite TV32... (A) (B) (C) (D) (E) (F) (G) (H) (I) (J) (K) (L) (M) COMPONENT AV2 VIDEO AUDIO LICKER AV1 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2 AV2

(A) AV2 Eingang: Für A/V-Composite-Eingang Siehe S. 51.
(B) C.I.-Slot: für DVB-T-PayTV, falls vom PayTV-Anbieter unterstützt.
(C) Kopfhörerbuchse: Zum Kopfhöreranschluss. Die eingebauten Lautsprecher werden ausgeschaltet.
(D) DIGITAL AUDIO COAXIAL: digitaler Ausgang des CD/DVD&DVB-T-Tones (siehe S. 50, 51).
(E) COMPONENT Eingang: Siehe S. 51.
(F) DVB-T-Antenne: Falls in Ihrem Sendegebiet bereits DVB-T angeboten wird, schließen Sie eine DVB-T-Antenne an. Oder schließen Sie einen analogen Kabelanschluss an. Der eingebaute Kombi-Tuner empfängt alle analogen Kabelprogramme und DVB-T-Sender.
(G) Scart (AV1): Siehe S. 50.
(H) PC/DVI AUDIO Eingang: Siehe S. 48, 49.
(I) PC-INPUT Eingang: Siehe S. 48.
(J) HDMI/DVI Eingang (HDMI/DVI1/HDMI2): Siehe S. 49.
(K) Stromversorgung: Nur an 220\~240Volt / 50Hz anschließen. Ein beschädigtes Stromkabel niemals mit Isolierband „reparieren“, sondern erneuern. Haustiere nicht unbeaufsichtigt in die Nähe des Kabels lassen. Eine durchgebissene Isolation ist lebensgefährlich. Nagetiere (z.B.: Meerschweinchen, Nymphensittliche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen.
(L) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle Wandhalterung für dieses Modell.
(M) Zur Wandmontage 2 Schrauben entfernen und Fuß komplett abnehmen.

Auto Installation nur für analoges Kabel-TV

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das seit ca. 1985 verfügbare analoge Kabel-TV schauen. Das neue digitale DVB-T-Fernsehen möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerst das Antennenkabel des analogen Kabel-TV an. Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

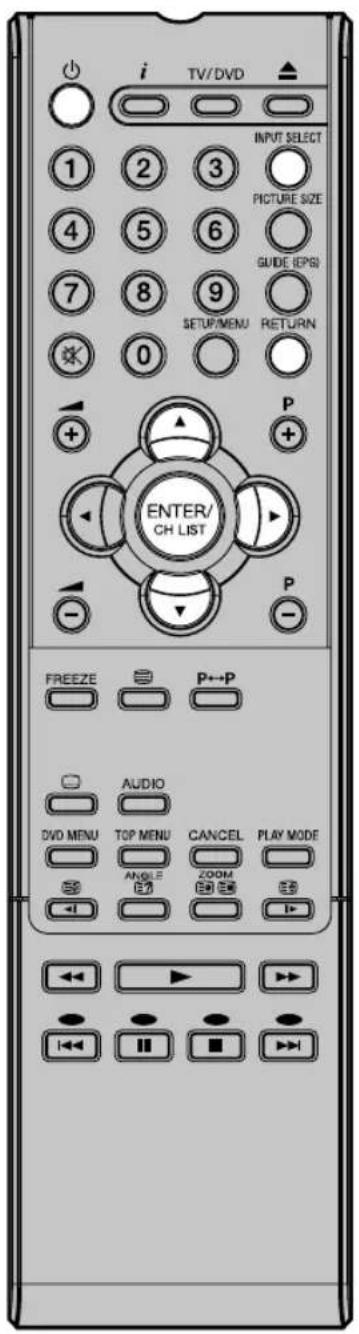

Vorbereitung:

- Analoge Kabelantenne anschließen. Mit der ⏻-Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige grün. Das Menü Auto Installation erscheint nach dem Einschalten.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPO) 7 8 9 SETUP/MENU RETURN 0 P + + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM OFF OFF OFF OFF OFF

1 Mit ▲oder ▼ die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.

2 Mit ▲oder ▼das Land z.B. Deutschland, einstellen. Dann ▶ drücken.

3 Mit ▲oder ▼Zu Hause, einstellen. Dann▶ drücken. Hinweis:

'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder für „Aus“.

Dann▶ drücken.

Auto Installation Nach 4 Standen ohne Nutzung wird das TV-Genutz automatisch abgeschaltet. Zum Ausschalten dieser Funktion Aus einstellen. Diese Einstellung kann auch über das Menu erfolgen. Autom. Abschaltung Ein Aus

5 Das Fernsehgerät möchte zuerst nach DVB-T-Sendern suchen. Lassen Sie trotzdem jetzt die analoge Kabelantenne angeschlossen. Das Menü fordert Sie zwar auf, eine DVB-T-Antenne anzuschließen, das machen Sie aber nicht!

Auto Installation Sendersuche DVB-T-Antenne anschließen. Suche DVB-T Sender jetzt suchen? Wird der Schritt übersprungen, können die Sender später von Mens aus gesucht werden.

ENTER drücken, um die Sendersuche zu starten. Zur Bestätigung wird der Fortschritt in Prozent angezeigt. Diese Sendersuche ist schnell fertig, denn es werden keine DVB-T-Sender gefunden.

6 Nachdem 100% erreicht sind, erscheint das Menü rechts. ENTER drücken, um jetzt analoge Kabelsender zu suchen. Zur Bestätigung wird der Fortschritt in Prozent angezeigt.

Auto Installation Analoge Kabel-Antonne anschlieten. Analoge Kabelsender jetzt suchen? Wine der Schritt übersprungen, können die Sender später vom Mensl aus gesucht werden. 100% Sendersuche Suche

Die Sender werden fortlaufend von 1 bis x gespeichert.

7 Nachdem die Anzeige 100% erreicht hat, ENTER drücken, um den Vorgang abzuschließen.

Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

DVB-T-Sender speichern Sie nachträglich über den Aktualisierungssuchvorgang (siehe Seite 18).

Auto Installation für DVB-T und analoges Kabel-TV

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das DVB-T-Fernsehen schauen. Das analoge Kabel-TV möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerste eine DVB-T-Antenne an. Lassen Sie zuerstalle DVB-T-Sender automatisch speichern. Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

Vorbereitung:

- DVB-T-Antenne anschließen. Mit der 📋 -Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige grün. Das Menü Auto Installation erscheint nach dem Einschalten.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← → ← → ← ← → → ← → ← → ← → ←

1 Mit ▲ oder▼ die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.

2 Mit ▲ oder ▼das Land z.B. Deutschland, einstellen. Dann ▶ drücken.

3 Mit ▲ oder ▼ Zu Hause, einstellen. Dann ▶ drücken. Hinweis:

'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder ▼ für „Aus“. Dann ▶ drücken.

Auto Installation Nach 4 Stunden ohne Nutzeraktion wird das TV-Gerät automatisch abgeschaltet. Zum Ausschalten dieser Funktion Aus einsstellen. Diese Einstellung kann auch über das Menü erfolgen.

5 Das Menü rechts erscheint. ENTER drücken, um DVB-T-Sender automatisch zu speichern. Die Anzahl der gefundenen DVB-T-Sender ist vom Aufstellungsort und der Empfangsleistung der Antenne abhängig.

Auto Installation DVB-T-Antenna anschließen. DVB-T Sender jetzt suchen? Wird der Schritt übersprungen, können die Sender später vom Menu aus gesucht werden.

Hinweise:

- Eine größere DVB-T-Antenne kann eventuell mehr Sender empfangen, als eine kleinere.

6 Nachdem 100% erreicht sind, erscheint das Menü rechts. DVB-T-Antenne herausziehen. Stattdessen analogen Kabelanschluss anschliessen. ENTER drücken, um jetzt analoge Kabelsender zu suchen. Zur Bestätigung wird der Fortschritt in Prozent angezeigt.

Auto Installation Analoge Kabel-Anterme anschließen. Analoge Kabelsender jetzt suchen? Wird der Sohritt übersprungen, können die Sender später vom Menü aus gesucht werden. 100%

Die Kabelsender werden fortlaufend von 901 bis x gespeichert. Die DVB-T-Sender werden von 1 bis 900 gespeichert.

7 Nachdem die Anzeige 100% erreicht hat, ENTER drücken, um den Vorgang abzuschließen.

Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

Auto Installation für Satellitenempfang

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten einen Satellitenreceiver anschließen und nur Satellitensender sehen.

Vorbereitung:

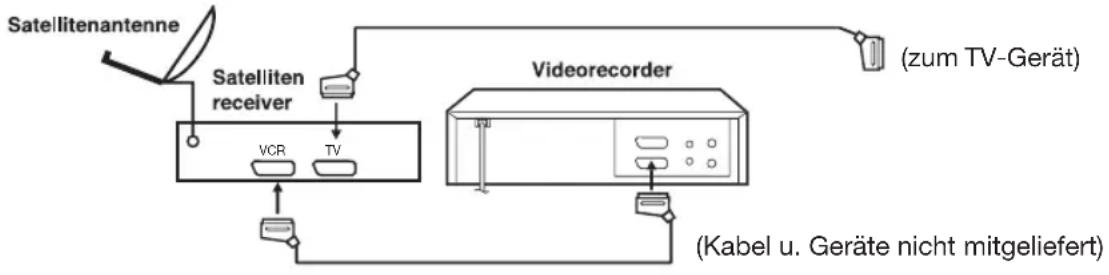

- Satellitenreceiver und TV-Gerät mit SCART-Kabel (nicht mitgeliefert) verbinden. Mit der Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige grün. Satellitenreceiver noch ausgeschaltet lassen. Das Menü Auto Installation erscheint nach dem Einschalten.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE EPSI 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← → ← → ← ← → → ← → ← → ← → ←

1 Mit ▲oder ▼ die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.

2 Mit ▲ oder ▼das Land z.B. Deutschland, einstellen. Dann ▶ drücken.

3 Mit ▲ oder ▼ Zu Hause, einstellen. Dann ▶ drücken. Hinweis: 'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder für „Aus“. Dann ▶ drücken.

Auto Installation Nach 4 Stunden ohne Nutzeraktion vind das TV-Genel automatisch abgeschaltet. Zum Ausschalten dieser Funktion Aus einstellen. Diesel Einstellung kann auch über das Menu erfolgen.

5 Zum Beenden jetzt RETURN drücken.

Auto Installation Sendersuche DVB-T Antenna anschließen. Suche DVB-T Sender jetzt suchen? Wird der Schritt Obereprungen, können die Sender später vom Mend aus gesucht werden.

6 Abschließend zeigt der Bildschirm: Führen Sie einen Sendersuchlauf durch. 7 Schalten Sie jetzt den Satellitenreceiver ein. Automatisch erscheint das Bild vom Satellitenreceiver. Nehmen Sie die Fernbedienung des Satellitenreceivers zur Hand und wählen Sie damit das gewünschte Satellitenprogramm.

Künftig schalten Sie zuerst das TV-Gerät ein und warten kurz, bis es sich komplett eingeschaltet hat. Danach schalten Sie den Satellitenreceiver ein. Automatisch erscheint das Bild vom Satellitenreceiver.

Hinweise:

- Sollte das Bild nicht automatisch erscheinen, drücken Sie 1x INPUT SELECT und wählen den Eingang, an dem der Satellitenreceiver angeschlossen ist, mit oder Danach 1x ENTER drücken.

OSD-Sprache einstellen

1x MENU drücken, um das Menü anzuzeigen.

1 Mit ▼ ▼ auswählen und dann ▶ drücken.

QSD-Sprache Stromversorgung Zeiteinstellung Unteritel Teletext Common Interface TV-rinst. Rückel Deutsch

2 Mit oder die gewünschte Sprache auswählen. 3 MENU drücken, um das Menü zu verlassen.

Eingang wählen

Hier wählen Sie aus, welchen Eingang Sie nutzen möchten.

Drücken Sie die INPUT SELECT -Taste. Das Eingang-Menü erscheint.

Mit INPUT SELECT oder ▲ auswählen und mit ENTER. innerhalb von ca. 6 Sekunden bestätigen.

Eingang ✓ TV AV1 AV2 (Video) Component HDMI1 HDMI2 DVD PC

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

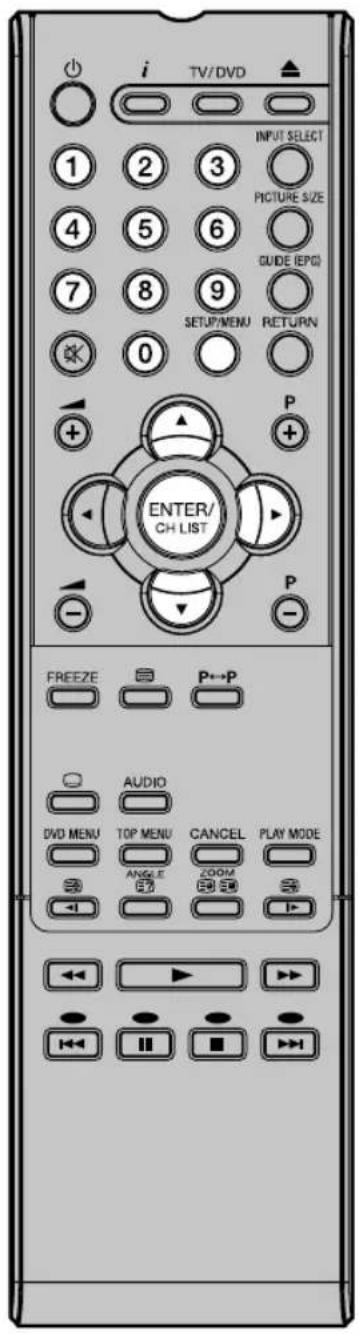

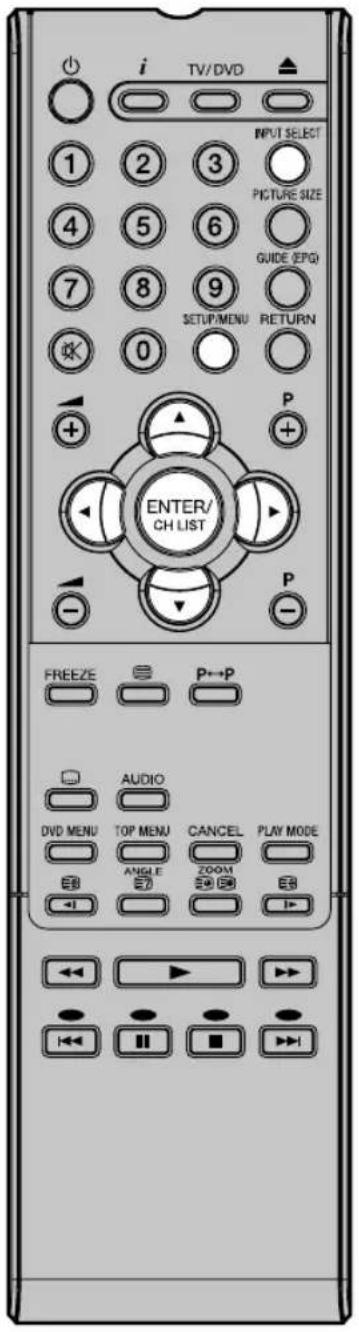

Autom. Senderspeicherung für analog. KabelTV

INPUT SELECT-Taste drücken. TV wählen (siehe auch Seite 15).

MENU-Taste drücken.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPGI) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← E ← I ← I ← I ← I ← I

1 Mit oder ▼ wählen. Weiter mit ▶

2 Mit oder das Land einstellen, z. B. Deutschland. Mit oder Kanäle wählen. Weiter mit Sendersuche ist schon ausgewählt. Weiter mit

Sendersuche Aktualisierungssuchvorgang Sender verbargen Sender sortieren Sender bearbeitte n Feinabstimmung Signelstatus

3 Jetzt keine Antenne anschließen. ENTER drücken, um die automatische Senderspeicherung zu starten.

Start

4 Der Suchlauf läuft ca. 15 Sekunden. Dann erscheint eine Aufforderung: Analoge Kabel-Antenne anschließen..

5 Schließen Sie Ihre analoge Kabel-TV-Antenne an und drücken Sie ENTER. Die Sender werden von 1 bis x gespeichert.

Analoge Kabel-Antenne anschließen. Analoge Kabelsender jetzt suchen? 100%

6 Nachdem 100% erreicht ist, MENU drücken, um das Menü zu verlassen.

INPUT SELECT-Taste drücken. TV wählen (siehe auch Seite 15).

MENU-Taste drücken.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE /EPGV 7 8 9 SETUP/MENU RETURN OK 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE E8 ANGLE ZOOM E8 ← I → ← ▶ ► ►► ← ▶ ▼ ■ ►►►

1 Mit ▲oder ▼ wählen. Weiter mit ▶

2 Mit oder das Land einstellen, z. B. Deutschland. Mit oder Kanäle wählen. Weiter mit Sendersuche ist schon ausgewählt. Weiter mit

Sendersuche Aktualisierungssuchvorgärig Sender verbergen Sender sortieren Sender bearbeiten Feinabstimmung Signalstatus

3 Jetzt eine DVB-T-Antenne anschließen. ENTER drücken, um die automatische Senderspeicherung zu starten.

Start

4 Die Sender werden von 1 bis x gespeichert. Dann erscheint eine Aufforderung: Analoge Kabel-Antenne anschließen. 5 MENU drücken, um das Menü zu verlassen.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE (EPG) SETUP/MENU RETURN P ENTER/ CH LIST FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM OFF OFF OFF OFF

Sender verbergen, sortieren, bearbeiten, Feinabstimmung, Signalstatus

Das Menü Kanäle enthält 5 Funktionen: Sender verbergen, sortieren, bearbeiten, Feinabstimmung und Signalstatus.

1 Drücken Sie MENU. Mit ▲oder ▼wählen. Weiter mit .

2 Mit ▲oder ▼Kanäle wählen. Weiter mit ▶

Mit ▲oder ▼ die gewünschte Funktion wählen. Dann ▶ drücken.

Sendereuche Aktualisierungssuchvorgang Sender verbergen Sender sortieren Sender bearbeiten Feinabstimmung Signalstatus

Sender verbergen: Drücken Sie zur Auswahl des Kanals, den Sie überspringen wollen, ▲ oder ▼ und dann ENTER. Es erscheint das Symbol √

Sender sortieren: Mit ▲oder ▼den zu verschiebenden Sender wählen. Dann ENTER drücken. Mit ▲ oder ▼ den gewählten Sender auf die gewünschte Position verschieben. Dann ENTER drücken.

Sender bearbeiten: Drücken Sie zur Auswahl des Kanals, den Sie bearbeiten wollen, ▲oder ▼ und dann ENTER.

Folgende Optionen werden angezeigt:

• Speicherplatznummer: Drücken Sie die Tasten 0-9 zur Eingabe der gewünschten Speicherplatznummer, dann drücken Sie ENTER.
• Frequenz (nur bei analogen TV): Sie können den Frequenzwert auch direkt über die Tasten 0-9 eingeben. Drücken Sie anschließend ENTER.
• Color system (nur bei analogen TV): Das Farbsystem wurde bereits auf Auto voreingestellt. Verändern Sie hier nichts. Jede Änderung führt zu Bild oder Tonstörungen.
• Tonsystem (nur bei analogen TV): Das korrekte Tonsystem ist schon eingestellt. Jede Änderung führt zu Tonstörungen.

Feinabstimmung (nur bei analogen TV): Ist bereits korrekt u. optimal eingestellt. Ändern Sie hier nichts. Jede Änderung führt zu Bild oder Tonstörungen. Auch der Videotext kann gestört werden.

Signalstatus (nur bei digitalen TV): Sie können die Signalstärke und -qualität des ausgewählten Service hier überprüfen. Justieren Sie gegebenenfalls die Antenne, um die maximale Signalstärke zu erreichen.

3 MENU drücken, um das Menü zu verlassen.

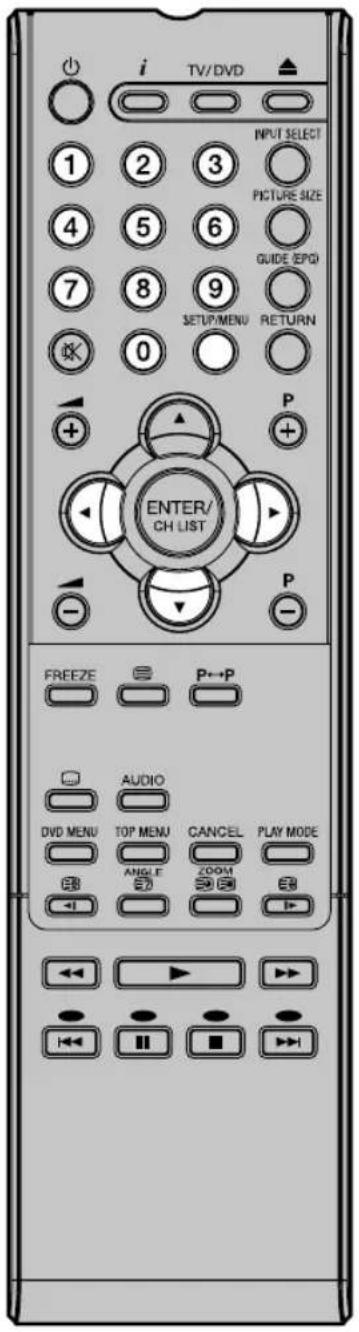

Aktualisierungssuchvorgang

Sie wollen nur neue Sender suchen und speichern.

In Schritt 2 mit ▲oder ▼Aktualisierungssuchvorgang wählen. Weiter mit ▶

Entweder DVB-T- oder Kabel-analog-Antenne anschließen.

Weiter mit ▶

Gespeicherte Sender bleiben erhalten. Neue Sender werden automatisch hinzugefügt.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE EPDI SETUP/MENU RETURN P ENTER/ CH LIST FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

Auto-Synchronisation bei DVB-T-Empfang

Durch diese Funktion wird die Uhr basierend auf den DVB-Signalinformationen gestellt.

Wählen Sie zur manuellen Einstellung der Zeit "Aus" wie folgt und führen Sie dann die Datum- und Zeiteinstellungen durch.

1 Wählen Sie /Zeiteinstellung/Zeit/Auto-Synchronisation.

2 Mit oder Aus wählen.

3 ▼ drücken, um Datum auszuwählen und dann das Datum über die Tasten 0-9 eingeben.

Auto-Synchronisation Aus Datum 2010/10/21 Zeit 01:01:39 Timer Einschalt-Timer 00:00:00 Ausschalt-Timer 00:00:00

4 Anschließend ▼drücken. Die Zeiteinstellung auf dieselbe Weise vornehmen.

5 MENU drücken, um das Menü zu verlassen.

Senderspeicher des eingebauten Tuners wählen

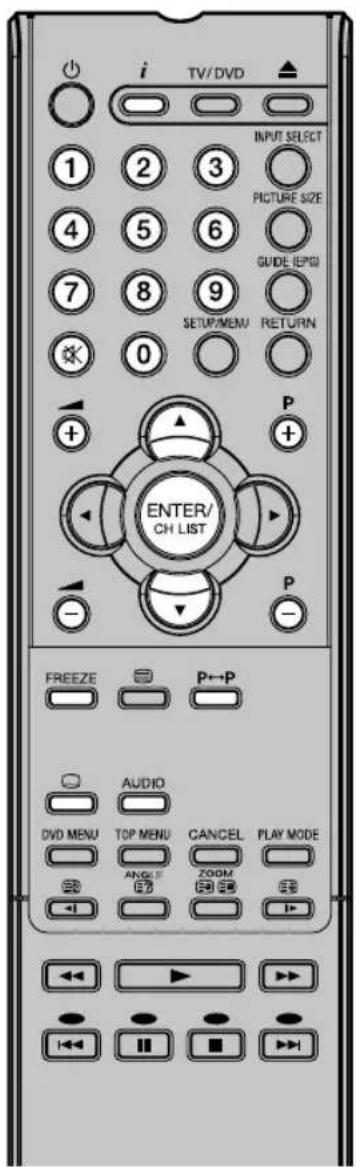

Mit der 10er-Tastatur Beispiel:

• Nr. 2: Zuerst 0 und dann innerhalb von 2 Sekunden 2 drücken.
• Nr. 29: Zuerst 2 und dann innerhalb von 2 Sekunden 9 drücken.
  • Nr. 929: Drücken Sie wie oben die 9, 2, 9.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE EPGI SETUP/MEM RETURN P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM OFF OFF OFF OFF

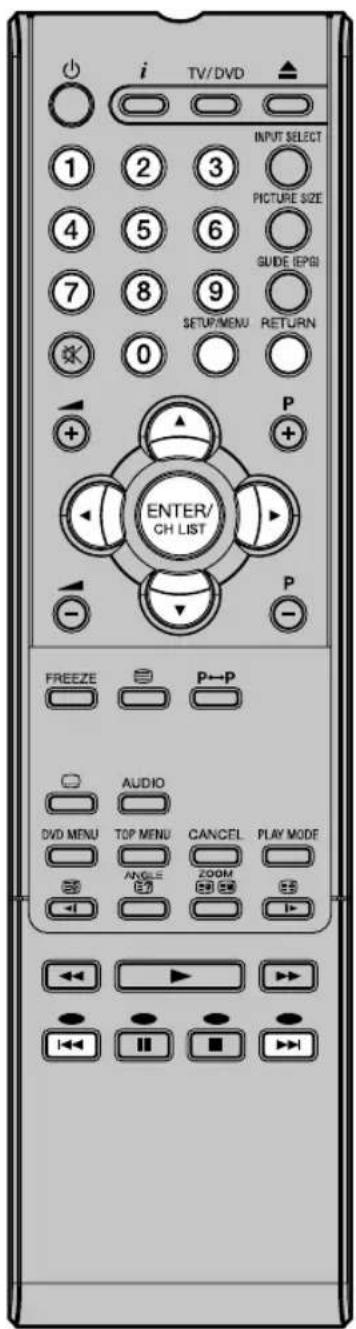

Hinweis(e):

- Wenn der eingebaute Tuner im Tunerbetrieb nichts empfängt, z.B. wenn kein Antennenkabel angeschlossen ist, dann schaltet das Gerät nach ca. 15 Minuten in Standby aus.

Mit den P + oder – Tasten: P + oder – so oft drücken, bis der gewünschte Senderspeicherplatz erscheint. Das Umschalten dauert ca. 2 Sekunden. Von den 2000 Senderspei- cherplätzen erscheinen nur die, die mit Sendern belegt und nicht zum Überspringen markiert sind (s. Seite 18, Sender verbergen).

Senderliste

Die Senderliste zeigt die gespeicherten Sender. Zum Anzeigen der Liste ENTER drücken. Mit ▲oder ▼den Sender wählen. ENTER drücken, um den Sender anzuzeigen.

QuickView

P↔Pschaltet zum zuletzt benutzen Senderspeicherplatz.

- Selbst beim externen Eingabemodus geht es zurück zum zuletzt gewählten Senderspeicherplatz.

MUTE (Stummschaltung)

drücken. erneut drücken, um den Ton wieder einzuschalten. Oder + oder - drücken.

Information anzeigen:

Drücken Sie i. Die Information wird für ca. 4 Sekunden angezeigt.

Die Illustration ist ein Beispiel für DVB-T-Empfang.

12 3 5 6 89 7 ARTE 4 ARTE Monosco_0820 0000 0030 ABCDEFGHI 200 - 2:30 Alter : 4 2:30 - 3:30 1/8 English Stereo #7# SD 1 13 15 14 12 3 ARTE Monosco 0820 0030 013 4 ARTE Monosco 0820 0000 0030 Audio6 ABCDEFGHIJKLMNOPGRSTUVWXYZab defghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ{{{1}}}}{{12}}{{15}}{{14}}{{13}}{{12}}{{13}}{{12}}{{14}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13}}{{13}}{{12}}{{13}}{{13{{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}}{}} { }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}{ }}\\n\n12\n3\n5\n6\n7\n8\n9\n10\n15\n200 - 2:30\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 200 - 2:30\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4 \n2:30 - 3:30\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4 \n2:30 - 3.30\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\nter : 4\NTAARTEMonosco_0820_0000_0030 ABCDEFGHI AARTEMonosco_0820_0000_0030 Audio6 ABCDEFGHIJKLMNOPGRSTUVWXYZab defghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPGRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{ u }}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{{u}}}{{UN}},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},{UN},U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{ U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U N}{U n} AARTEMonosco_0820_0000_0030 ABCDEFGHI ABCDEFGHI ABCDEFGHIJKLMNOPGRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZ{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}{{{v}}}

1. Kanalname
2. Sperrstatus
3. DVB-Teletext verfügbar
4. DVB-Untertitel verfügbar
5. Untertitel-Sprache
6. Audio-Sprache
7. Audioformat
8. Videoformat

Hinweis(e):

• Wenn der DVB-Kanal, den Sie gerade ansehen, mehr als eine Audio-Sprache oder Untertitel-Sprache hat, können Sie die Sprache durch Drücken von AUDIO bzw. von 📄wechseln.
• Wenn ein DVB-Kanal mit Dolby Digital Audio gewählt ist, kommt kein Ton von den Lautsprechern des Geräts. Dolby Digital Audio können Sie nur über einen Verstärker hören, der mit einem Dolby Digital Decoder ausgestattet ist (siehe S. 51).
• Manche DVB-Sendungen bieten möglicherweise keinen Service Untertitel-Sprache.

Standbild

FREEZE -Taste drücken, um ein Standbild zu erzeugen. Um das Standbild abzuschalten, FREEZE erneut drücken.

Hinweis(e):

• Standbild ist nur bei TV-Empfang verfügbar.
• Während des Standbildes kann die Bildgröße nicht geändert werden.

Der Videotextdecoder dieses Gerätes kann Videotextseiten anzeigen, die der eingebaute Tuner empfängt. Bis zu 1000 aufeinanderfolgende Seiten werden automatisch gespeichert. Bedindet sich die gewünschte Seite unter den bereits gespeicherten, wird sie sofort angezeigt. Ansonsten entsteht bis zur Anzeige eine kleine Wartezeit. Externe Receiver (z.B.: DVB-T, DVB-C, DVB-S, DVB-S2) besitzen einen eigenen Videotextdecoder. Benutzen Sie den Decoder des externen Receivers zur Textanzeige. Vorteil: Zur Sender- und Textseitenwahl genügt eine einzige Fernbedienung. Es ist nicht gewährleistet, dass der in diesem TV-Gerät eingebaute Textdecoder auch mit externen Receivern funktioniert. Die HDMI-Verbindung überträgt keine Videotextdaten in ein TV-Gerät. Deshalb kann bei HDMI-Anschluss nur der Textdecoder des externen Receivers genutzt werden.

Das Menü TELETEXT bietet an, die Teletextsprache einzustellen.

Angezeigt wird immer nur die Sprache, die vom Sender unterstützt wird. In Deutschland ist das in der Regel DEUTSCH.

Fastext/TOPtext

Der Fastext/TOPtext ist ein Videotext mit besonderem Inhaltsverzeichnis. Am unteren Bildrand sehen Sie 4 farbige Felder (rot, grün, gelb u. blau). Diese Felder führen direkt zu den darin angegebenen Seiten. Die farbigen Tasten auf der Fernbedienung entsprechen den farbigen Feldern. Drücken Sie die entsprechende farbige Taste, um das gewünschte Farbfeld zu aktivieren.

Videotext ein-/ausschalten

Der Videotext wird nicht von allen Sendern ausgestrahlt.

Wählen Sie einen Sender, der Videotext ausstrahlt. Drücken Sie die ☎ -Taste. Sie sehen jetzt eine Videotextseite. Falls nur 100 angezeigt wird, dann sendet der gewählte Sender keinen Videotext.

Drücken Sie ☐ erneut. Der Bildschirm wird zweigeteilt.

Videotext und TV-Bild werden gleichzeitig nebeneinander gezeigt.

Drücken Sie ☐ erneut, um den Videotext auszuschalten.

Drücken Sie ☐ erneut, um den Videotext wieder einzuschalten.

Hinweis:

Solange der Videotext eingeschaltet ist, können Sie keinen anderen Sender wählen. Schalten Sie den Videotext aus, wenn Sie auf einen anderen Sender umschalten wollen.

Seite wählen

P + oder – so oft drücken, bis die gewünschte Seite erscheint. Oder...

Mit der 10er-Tastatur die gewünschte Seitennummer eingeben.

Haben Sie sich vertippt, geben Sie die falsche Seitenzahl komplett 3-stellig ein. Dann geben Sie die gewünschte Zahl erneut ein. Oder...

Eine der farbigen Videotext-Tasten drücken, um eine Seite aus dem Fastext/TOPtext anzuzeigen.

Seiten anhalten

Einige Seiten werden vom Sender in Unterseiten aufgeteilt. Die Unterseiten werden automatisch der Reihe nach dargestellt, wenn sie gesendet werden. Um die Darstellung anzuhalten, drücken Sie die -Taste. Erneut drücken, um die Anzeige der nächsten Unterseite zu erlauben.

Unterseiten direkt anwählen

Falls gewünscht, können Sie Unterseiten direkt anwählen.

Um die Unterseite 2 anzuwählen, drücken Sie die 📄 📋-Taste. 4 Sternchen (S * * * *) werden angezeigt. Geben Sie ein: 0 0 0 2. Die Seite wird angezeigt, nachdem sie gesendet worden ist.

Drücken Sie 📄 erneut, um die Unterseitenfunktion abzuschalten. Nur wenn die Unterseitenfunktion abgeschaltet ist, können Sie andere Videotextseiten anwählen.

Vergrößerung

Um die Anzeige zu vergrößern, drücken Sie die -Taste.

Es wird entweder die obere oder die untere Bildhälfte vergrößert dargestellt.

Mit jedem Druck auf 📊 schalten Sie zwischen der Darstellung der oberen oder unteren Bildhälfte oder dem Vollbild hin und her.

Antwort auf Quizfragen

Einige Seiten enthalten Quizfragen mit verborgenen Antworten.

Drücken Sie die ☑? -Taste, um die Antworten anzuzeigen.

Stereo-Empfang im analogen Kabel-TV

Der eingebaute Tuner kann STEREO / Zwei-Kanal-Ton empfangen. Bei Betrieb ausserhalb Deutschlands wird NICAM-Ton automatisch erkannt und empfangen.

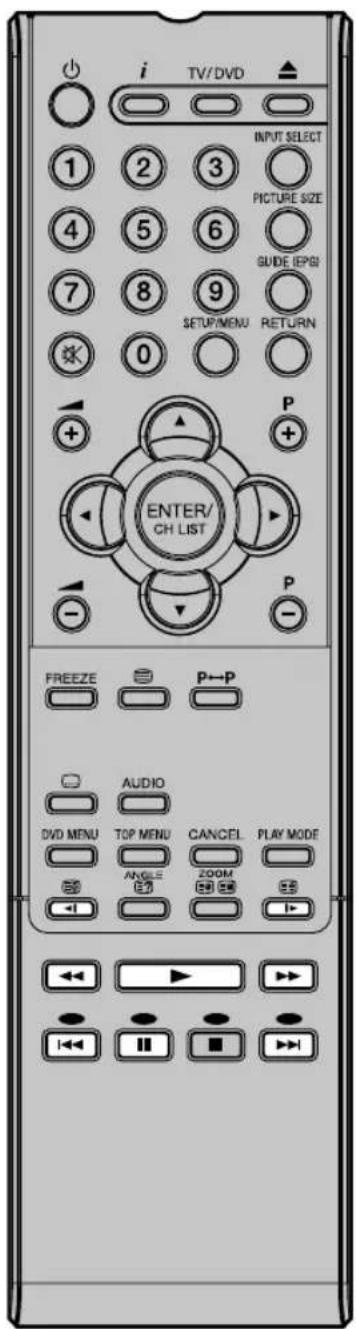

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPGI) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← → ← → ← ← → → ← → ← → ← → ←

Bei NICAM-Übertragungen sind die nachfolgenden Typen von Sendungen möglich.

Wenn Sie i drücken, oder auf einen anderen Kanal umschalten, können Sie jeden Signaltyp auf der Informationsanzeige sehen (S. 20)

Wählen Sie den gewünschten Ton bei Zwei-Kanal-Ton-Empfang mit der Taste: AUDIO.

Mit jedem Druck auf AUDIO wechselt der Tonkanal.

NICAM-2 Empfang (nicht in Deutschland)

Nicam Dual 1 576i SD ←→ Nicam Dual 2 576i SD 905905

Zwei-Kanal-Ton-Empfang in Deutschland

• Bei geringer Signalqualität kann der Stereo-Ton gestört sein.
  • Die Tonkanal-Einstellung wird nicht gespeichert.

DVB-T befindet sich z.Zt. noch im Aufbau. Informationen zur aktuellen Ausbaustufe erhalten Sie im Internet unter http://www.ueberall-tv.de oder von Ihrem Fachhändler.

Als digitaler Dienst funktioniert DVB-T grundsätzlich anders, als der bisherige analoge TV-Empfang.

Empfangsmöglichkeiten:

Anders als Kabelfernsehen wird DVB-T mit Zimmer- oder Dachantenne empfangen. Im Kerngebiet um einen DVB-T-Sender ist der Empfang mit Zimmerantenne möglich. Im Randgebiet ist der Empfang eventuell nur mit Dachantenne möglich. Vorhandene Dachantennen müssen eventuell anders ausgerichtet werden. Wo sich Kern- oder Randgebiete befinden, erfahren Sie von Ihrem Fachhändler oder im Internet unter http://www.ueberall-tv.de. Ausserhalb des Randgebietes ist kein DVB-T-Empfang möglich. Fragen Sie bei Empfangsstörungen einen Antennenfachbetrieb um Rat. Der Tuner dieses Gerätes kann aktive Zimmerantennen nicht mit Betriebsspannung versorgen. Aktive Zimmerantennen müssen mit einem eigenen Netzteil ausgestattet sein.

Empfangsqualität:

DVB-T-Empfang funktioniert prinzipiell entweder gut oder garnicht. Einen gleitenden Übergang mit stetig sich verringernder Empfangsqualität gibt es nicht. An der Empfangsgrenze treten digitale Störungen auf:das Bild friert ein zum Standbild, es zerfällt in bunte Klötzchen, der Ton setzt aus oder es ist ztw. gar kein Empfang möglich. Sollten Sie DVB-T-Empfangsstörungen bemerken, so ist dies in der Regel kein Mangel dieses TV-Gerätes. Bitte wenden Sie sich bei Empfangsstörungen an einen Antennenfachbetrieb. Die Überprüfung der DVB-T-Empfangsqualität gehört nicht zu den kostenlosen, vom Hersteller des TV-Gerätes zu erbringenden Garantieleistungen.

Bild- und Tonqualität:

Ein einzelner Sender überträgt auf einer Sendefrequenz bis zu 4 TV-Sender. Dies wird möglich durch Komprimierung nach dem MPEG-Standard, ähnlich der digitalen Datenspeicherung auf einer DVD. Nur ist die Datenrate von DVB-T wesentlich geringer, z.Zt liegt die max. Videobitrate bei ca. 4Mbps, die max.Audiobitrate bei 256kbps. Bei sehr geringen Datenraten kann es zu sichtbaren Bildstörungen (z.B. Klötzchenbildung) kommen, trotz guter Empfangsqualität in Sendeernähe. Die Klötzchenbildung ist kein Mangel des Empfangsgerätes. Sie entsteht durch die geringe gesendete Datenrate. Der digitale DVB-T Ton kann über den digitalen Ausgang des TV-Gerätes an Digitalverstärker übertragen werden.

Bildformat

Gesendet wird in 4:3, 4:3-Letterbox (mit schwarzen Streifen oben u. unten) und im anamorphen 16:9- Format (ohne schwarze Streifen). Die max. gesendete Auflösung beträgt zur Zeit 704x576.

Verschlüsselung

Grundsätzlich ist eine Verschlüsselung möglich. Zur Zeit sind noch keine DVB-T-Sender verschlüsselt. Zum Empfang verschlüsselter Sender ist ein CAM-Modul mit Zugangskarte notwendig. CAM-Module erhalten Sie im Fachhandel, Zugangskarten vom jeweiligen Programm-Anbieter. Der CI-Slot dieses Gerätes kann CAM-Module aufnehmen und ermöglicht so den Empfang verschlüsselter Sender. Hinweis: PayTV-Anbieter sind grundsätzlich frei in der Wahl des Verschlüsselungssystems. Obwohl dieses TV-Gerät nach DVB-Standard gefertigt ist, kann es deshalb trotzdem sein, dass der gewünschte PayTV-Anbieter nur mit einer Settop-Box empfangen werden kann. Settop-Boxen erhalten Sie vom jeweiligen PayTV-Anbieter.

Kindersicherung

Ähnlich wie DVDs können auch DVB-T-Angebote nach Altersklassen eingeschränkt zugänglich sein. Zur Zeit sind noch keine Sendungen mit dieser Beschränkung ausgestattet. Trotzdem erlaubt dieses Gerät bereits, passwortgeschützte Altersbeschränkungen einzurichten, die aber erst dann funktionieren, wenn die entsprechenden Sendungen ausgestrahlt werden.

EPG (Electronic Programm Guide) Elektronische TV-Programmzeitung

DVB-T sendet eine TV-Programmbeschreibung mit 8-Tages-Vorschau. Dieses TV-Gerät kann EPG über DVB-T empfangen und anzeigen. Mit Kabel- und Satellitenempfang funktioniert der EPG-Empfänger dieses TV-Gerätes nicht.

Passworteinrichtung (Kindersicherung)/ EPG (Electronic Program Guide)

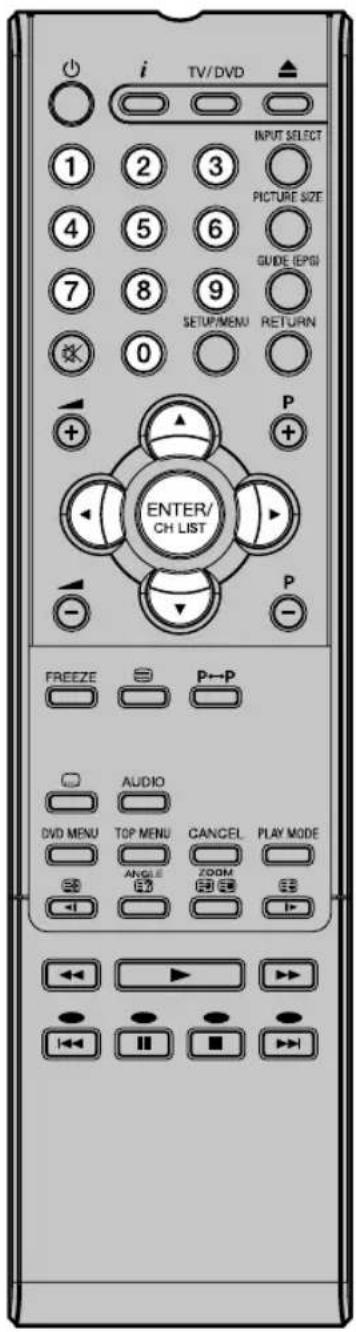

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (IPDI) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE p↔p AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ◀◀ ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> ◀◀ ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> ◀◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶◀ ▶

Passworteinrichtung (Kindersicherung)

Die Kindersicherung ist eine Funktion der Sendeanstalten. Wenn vom Sender nicht unterstützt, ist die Kindersicherung ohne Funktion. Zur Zeit unterstützt kein Sender die Kindersicherung.

1 Drücken Sie MENU. Wählen Sie und drücken Sie dann.
2 Die Aufforderung zur Passworteingabe erscheint. Geben Sie mithilfe der Nummerntasten „0 0 0 0“ ein. (Dies ist das voreingestellte Passwort.)

3 Auswählen und dann ▶drücken. Sender sperren: Drücken Sie oder zur Auswahl des Kanals, den Sie sperren wollen. Drücken Sie dann ENTER. Es erscheint

Programm Blockieren: Drücken Sie zur Auswahl der gewünschten Elterneinstufung oder. Passwort ändern: Geben Sie mit den Zifferntasten das neu gewählte Passwort ein (merken Sie sich dieses Passwort unbedingt). Nach der Eingabe des neuen Passworts müssen Sie das gleiche Passwort zur Bestätigung noch einmal eingeben.

4 Drücken Sie mehrmals RETURN, um zum normalen Bildschirm zurückzukehren.

Falls vom Sender in der Zukunft unterstützt, wird die Kindersicherung wie folgt funktionieren: Wird ein Sender gewählt, dessen Kindersicherungsstufe höher ist, als in der Elterneinstufung (Punkt 3) eingestellt, dann ist dieser Sender gesperrt. Drücken Sie ENTER, um das Passwort-Menü aufzurufen. Dann geben Sie das Passwort ein. Die Altersfreigabe wird bei diesen Sendern in der Informationsanzeige angezeigt werden (siehe Seite 20).

Bei DVB-T-Empfang zeigt der EPG eine Fernsehzeitschrift für die nächsten 8 Tage (beginnend mit heute) an.

1 Drücken Sie GUIDE (EPG) um die Fernsehzeitschrift anzuzeigen.

Fernsehen | Fernsehzeitschrift Ansichtsdat.: So, 20 Aug Akt. Zeit: So, 20 Aug 01:00:52 670 STU 1:00 672 VWXYZ Monosco 0820 ... 671 MNO 1:01 672 VWXYZ Monosco_0820 ... 672 VWXYZ 1:02 672 VWXYZ Monosco_0820 ... 674 TCM 1:03 672 VWXYZ Monosco_0820 ... 679 PQR 1:04 672 VWXYZ Monosco_0820 ... 800 ARTE 1:05 672 VWXYZ Monosco_0820 ... 801 DEF 2:10 672 VWXYZ Monosco_0820 ... 802 SAT.1 3:00 672 VWXYZ Monosco_0620 ... Vorschau- Liste Vorh. Seite Nach. Seite 1:09 - 1:01 Keine Kategorie

Senderliste:

Listet alle Sender auf, die aktuell verfügbar sind. Wenn Sie durch Drücken von ▲ oder ▼die Senderliste durchsuchen, wird die Vorschauliste dementsprechend aktualisiert. Zum Durchsuchen der Senderliste Seite für Seite drücken Sie die rote oder grüne Taste.

Vorschauliste:

Listet die Sendungen auf. Drücken Sie um zur Vorschauliste zu kommen. Zum Navigieren durch die übrigen Sendungen können Sie oder drücken. Sie können einfach zum Vortag oder zum nächsten Tag gehen, indem Sie die rote oder die grüne Taste drücken. Das Datum, das Sie aktuell ansehen, wird oben angezeigt.

2 Von der Vorschauliste aus können Sie das Detail für die aktuell hervorgehobene Sendung öffnen, indem Sie die gelbe Taste drücken.

Für die Rückkehr zur Vorschauliste drücken Sie die gelbe Taste. Zum Beenden drücken Sie ENTER oder RETURN.

Auflösung und Bildqualität

Breitbildfilme werden in verschiedenen Auflösungen übertragen. Die folgende Tabelle zeigt die möglichen Auflösungen der Übertragungswege für Breitbildfilme.

	Übertragungsweg
Auflösung des Breitbildsignals	analoges Kabel-TV	digitales Kabel-TV	DVB-T	Satellit (DVB-S)	DVD HD	TV Satellit (DVB-S2)	Blu-ray-Disc
432i x 704 (Letterbox) ja ja	ja ja ja ja nein
576i x 704 (anamorph) nein	ja ja ja ja nein
720 x 1280 (HD) nein ja* nein	nein nein nein ja ja
1080i x 1920 (HD)	nein ja* nein nein nein	a ja

* Digitaler Kabelreceiver mit HDMI-Ausgang erforderlich.

Beste Bildqualität ergibt sich, wenn das zugeführte Signal eine Auflösung von 1920 x 1080i hat. Wird ein Signal mit geringerer Auflösung (z.B. analoges Kabel-TV) zugeführt, so ergibt sich eine sichtbar schlechtere Bildqualität. Die Farben können ineinander laufen, das Bild sieht unscharf aus, oder es schwimmt. Das ist nachvollziehbar, denn sonst brauchten sich die Sendeanstalten ja nicht die Mühe machen, das Signal mit der höheren Auflösung zu senden, wenn sich bei niedriger Auflösung die gleiche Bildqualität ergäbe.

Warum erzeugt analoges Kabel-TV auf HDready-TV-Geräten eine geringe Bildqualität?

Analoges Kabel-TV verwendet ein sehr altes TV-Signal. Seine Auflösung hat sich seit dem Ende des 2. Weltkrieges nicht geändert. Die Auflösung beträgt seit über 60 Jahren max. 576 x 768. Zum Vergleich: HDready-TV-Geräte haben eine wesentlich höhere Auflösung von 768 x 1366.

16:9-Sendungen im analogen Kabel-TV übertragen eine noch geringere Auflösung von 432 x 768. Dieses Signal füllt einen HDready-Flachbildschirm nur zu 32% aus. Damit der restliche Bildschirm nicht schwarz bleibt, muss das TV-Gerät 68% dazuerfinden. Mehr als die Hälfte des Bildes wird im analogen Kabel garnicht gesendet. Das TV-Gerät muss die fehlende Bildhälfte erraten. Daraus erklärt sich die schlechte Bildqualität bei analogem Kabelempfang mit einem HDready-TV-Gerät.

Bildformat und schwarze Balken

Breitbildfilme gibt es in verschiedenen Formaten. Das Format ist das Verhältnis von Breite zu Höhe des Bildes. Beispiel: Bei einem 16:9-Film verhält sich die Breite zur Höhe wie 16:9, oder wie 1,78:1. Nur 16:9-Filme können einen HDready- Bildschirm ohne schwarze Balken voll ausfüllen. Schwarze Balken sind immer dann zu sehen, wenn ein anderes Format als 16:9 empfangen wird, z.B. 4:3. Ein 4:3 Bild zeigt rechts und links senkrechte schwarze Balken.

Wird ein 4:3-Bild auf das 16:9-Format vergrößert, dann erscheint es entweder verzerrt (siehe Bild) oder es wird oben u. unten etwas vom Bild abgeschnitten. Das ist völlig normal und kein Mangel dieses Breitbild-TV-Gerätes.

4:3-Bild 1:1 auf 16:9-Bildschirm

4:3-Bild gezoomt auf 16:9

Super-Cinemascope-Filme sind breiter als 16:9-Filme. Sie haben ein Format von z.B. 2,4:1 oder etwa 22:9. Das ist deutlich breiter als 16:9. Super-Cinemascope- Filme zeigen deshalb auf jedem HDready-TV-Gerät oben u. unten schwarze Balken.

Bildformat und Auflösung

Zwischen dem Bildformat und der empfangenen Auflösung besteht kein Zusammenhang. Beispiel: Das Super-Cinemascope-Format kann in allen Auflösungen empfangen werden, auch in der HD-Auflösung von 1080ix1920. Auch bei HDTV-Empfang kann ein HDready-Gerät schwarze Balken oben u. unten zeigen.

Picture Size

Das gewünschte Bildformat kann mit der Taste PICTURE SIZE eingestellt werden. PICTURE SIZE mehrmals so oft drücken, bis das gewünschte Format angezeigt wird.

Folgende Formate werden der Reihe nach angezeigt: Auto, 4:3, 16:9, 14:9, Kino, Real (nur HDMI).

Auto

Das Bild wird automatisch nur dann formatfüllend gezeigt, wenn ein TV-Signal mit WSS empfangen wird.

Beispiel:

Empfängt der analoge Tuner ein Letterbox-Bild mit WSS-Signal, dann sieht das resultierende Bild so aus:

Bild 1: Letterbox-Bild wird vergrößert

WSS:

Damit das Vergrößern auf 16:9 automatisch geschehen kann, senden die öffentlich-rechtlichen Sender eine 16:9-Kennung mit, das WSS-Signal (WideScreenSignaling).

Viele private Sender senden kein WSS-Signal. Deren 16:9-Filme werden immer im Letterbox-Format gesendet. Ohne WSS-Signal erkennt die Automatik nichts und ändert die Bildgröße nicht automatisch. Stellen Sie die gewünschte Bildgröße privater Sender mit der PICTURE SIZE-Taste ein.

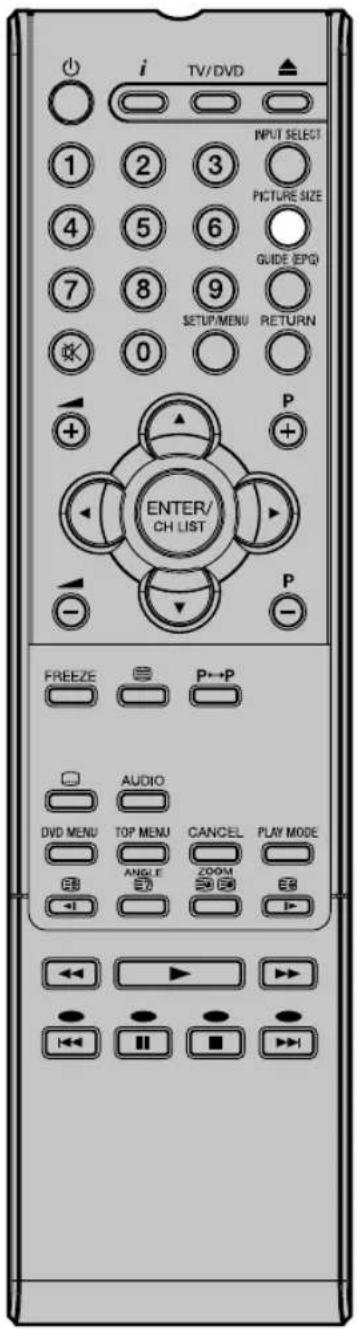

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE /EPQ 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

Hinweis(e):

• Am VGA-Anschluss sind nur die Bildgrößen 16:9 und 4:3 verfügbar.
• Externe Receiver können die Bildgröße automatisch über SCART-Kabel einstellen. Lesen Sie bitte die Anleitung des externen Receivers.
• Wenn Sie "Real" wählen, wird das Bild u. U. gemäß dem Signalformat in der waagerechten Ausdehnung angepasst. Wählen Sie in diesem Fall mithilfe von PICTURE SIZE ein passendes Bildformat.

Andere Formate

PICTURE SIZE so oft drücken, bis die gewünschte Größe erscheint.

4:3

Das Bild wird im 4:3-Format mit schwarzen Streifen rechts und links gezeigt.

16:9

Das Bild wird gleichmäßig in die Breite gezoomt.

16:9 ist besonders geeignet für DVD-Player, DVB-T-, DVB-C und Satelliten-Receiver, die 16:9-Spielfilme ohne schwarze Balken übertragen und zeigen können. Im Setup-Menü des jeweiligen Gerätes stellen Sie ein, dass ein 16:9-TV-Gerät angeschlossen ist.

14:9

Das Bild wird etwas vergrößert, aber nicht bis zur vollen Bildschirmbreite. Es bleiben schwarze Balken rechts und links und eventuell auch oben u. unten.

Kino

Benutzen Sie Kino, um ein zu kleines 4:3-Letterbox-Signal zu vergrößern. Wie erkennen Sie, ob der Sender / das zuspielende Gerät ein zu kleines 4:3-Letterbox-Signal verwendet? Drücken Sie so oft die PICTURE SIZE-Taste auf der Fernbedienung, bis das Format 4:3 erscheint. Wenn dann wie in der Illustration das Bild von einem schwarzen Rand umgeben ist, handelt es sich um ein 4:3-Letterbox-Signal. Bedingt durch den Sender / das zuspielende Gerät ist dieses Signal viel zu klein für einen 16:9-HD-Bildschirm. Kino vergrößert dieses zu kleine Bild so weit wie möglich. Dabei entstehen naturgemäß sichtbare Unschärfen, etwa wie beim Vergrößern einer Postkarte auf Postergröße. Diese Unschärfen sind durch das zu kleine Eingangssignal bedingt und keinesfalls ein Fabrikationsmangel dieses TV-Gerätes.

4:3-Letterbox-Bild auf Kino-Format vergrößert.

Real (nur HDMI)

Alle Bilder werden in einem Verhältnis von 16:9 ohne Overscan auf dem TV-Bildschirm angezeigt.

Wählen Sie die gewünschte Einstellung, wie hier beschrieben.

Ausgewählte Elemente			Tipp zum Setup
Bildmodus
Helligkeit / Kontrast / Farbe / Farbton / Schärfe Zum			Einstellen des Bildes.
Farbtemperatur
		Kalt bläuliche Farbstimmung
		Normal Normal
		Warm rötliche Farbstimmung
		Speicher Hier können Sie	R-Gain, G-Gain und B-Gain (rot, grün, blau) einstellen.
Erweiterte Video

Ausgewählte Elemente		Tipp zum Setup
	Untertitel
	Analog Subtitle Wenn das empfangene analoge Signal Videotext-Untertitel hat, wird der Untertitel des Videotextes angezeigt.
	Ein / Aus
	Digital Untertitel Sprache Wählen Sie die bevorzugte Untertitel-Sprache aus,wenn die aktuell laufende DVB-T-Sendung mehr als eine Untertitel-Sprache hat.
	Digital Untertitel Sprache 2 Wählen Sie die zweite bevorzugte Untertitel-Sprache.
	Hörbehindert Der Untertiteltyp für Hörbehinderte wird vorzugsweiseausgegeben.
	Ein / Aus
	Teletext
	Digital Teletext Language Hier kann die erste bevorzugte Sprache für Videotext eingestellt werden. Diese wird benutzt, wenn der aktuell laufende DVB-T-Sender mehr als eine Sprache für Videotext hat.Wenn der Kanal nicht die in Digitale Teletext-Sprache eingestellte Sprache für Videotext hat, wird Videotext in der ersten empfangenen Sprache angezeigt.
	Sprache für analogen Teletext Siehe Seite 21.
	Common Interface CAMs werden zum Empfang verschlüsselter DVB-T-sendungen benötigt. Zur Zeit werden keine DVB-T-Sendungen verschlüsselt.
	TV-einst. Rückst. Drücken Sie , um zum TV-einst. Rückst. zu gelangen.Geben Sie das Passwort 0 0 0 0 ein.Drücken Sie zur Auswahl von „OK“ und dann EN-TER. Darauf beginnt das Rücksetzen der TV-Funktion und das Gerät wird automatisch abgeschaltet.
		Siehe Seite 24.

DVD-Discs müssen vom Typ „Region 2“ oder „Region ALL“ sein, um sie auf diesem Gerät abspielen zu können.

Die eingelegte Disc (DVD oder Audio-CD) wird automatisch erkannt.

Passende Disc-Formate sind: DVD-Video, DVD-R/-RW (nur Video-Format), Audio-CD, Fujicolor CD, KODAK Picture CD, CD-R/CD-RW.

Manche CD-R/RW-Discs sind nicht abspielbar.

• 8cm Discs können nicht abgespielt werden, auch dann nicht, wenn ein Adapter verwendet wird.
• Legen Sie keine Discs mit ungewöhnlichen Formen ein, da dadurch die Funktion des Gerätes beeinträchtigt werden könnte. Es könnte sein, dass sich die Disc nicht wieder entnehmen lässt.
• Wenn Sie das Gerät mit eingelegter DVD oder CD kippen oder bewegen, kann die Disc beschädigt werden.
• Verwenden Sie keine mit Aufklebern beklebten Discs, da dies den Betrieb des Gerätes beeinträchtigen könnte.
• Bei der Wiedergabe eines mit einem DVD-Recorder bearbeiteten (z. B. teilweise gelöschten) Films können an den Bearbeitungsstellen kurze Pausen auftreten.
• Bei der Wiedergabe eines mit einem DVD-Recorder o. ä. bearbeiteten Films kann die Wiedergabe geringfügig von der Bearbeitung abweichen.

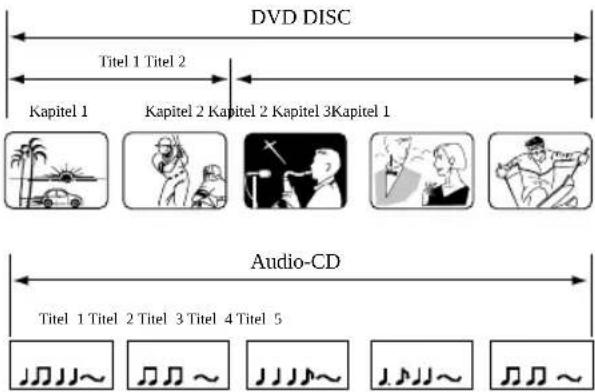

Titel

Befinden sich zwei oder mehr Filme auf einer Disc, so wird die Disc in zwei oder mehr Abschnitte unterteilt.

Jeder Abschnitt wird als „TITLE“ (Titel) bezeichnet.

Kapitel

Titel können in mehrere Abschnitte unterteilt sein.

Jeder Abschnitt wird als „CHAPTER“ (Kapitel) bezeichnet.

Titel

Eine Audio-CD kann mehrere Stücke enthalten.

Diese Stücke sind als Titel gespeichert.

Entfernen der Disc aus der Hülle

Halten Sie die Disc stets an ihrem Rand. Berühren Sie niemals die Oberfläche der Disc.

Heben Sie die Disc vorsichtig aus ihrer Hülle.

• Zerkratzen Sie die Disc nicht.
- Verhindern Sie, dass die Oberfläche der Disc schmutzig wird.
- Bringen Sie keine Etiketten oder Aufkleber an der Disc an.
- Zerkratzen und verbiegen Sie die Disc nicht.

DVD DISC Titel 1 Titel 2 Kapitel 1 Kapitel 2 Kapitel 3 Kapitel 1 Audio-CD Titel 1 Titel 2 Titel 3 Titel 4 Titel 5

Lagerung der Discs

• Lagern Sie die Discs in Hüllen, um sie vor Kratzern, Schmutz und Beschädigung zu schützen.
• Setzen Sie die Disc nicht direktem Sonnenlicht aus und lassen Sie sie nicht in einer heißen oder feuchten Umgebung liegen.

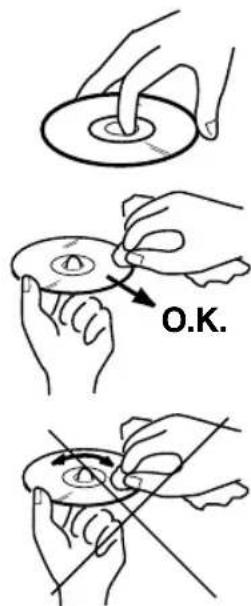

Reinigung der Disc

Wischen Sie die Disc mit einem sauberen, trockenen Tuch von der Mitte in Richtung Rand ab.

• Reinigen Sie die Disc nicht mit runden Wischbewegungen.
• Verwenden Sie keine Reinigungsmittel in flüssiger Form oder Sprühform.

O.K.

Kompatibilität mit PC-erstellten Discs

• Die Wiedergabe von mit einem PC oder Recorder aufgenommenen Discs ist aufgrund der Disc-Kompatibilität, wegen Kratzern oder Flecken auf der Disc, verschmutzter Linsen des Geräts oder Kondensation etc. eventuell nicht möglich.
• Mit einem PC erzeugte Discs sind je nach der Einstellung des Brennerprogramms möglicherweise nicht in diesem Gerät abspielbar. Genauere Informationen hierzu erhalten Sie beim Herausgeber der Software.

Abspielbare Dateien

• Kompatibel mit ISO 9660 Level 1 oder 2. Dieser Player ist mit den beiden Dateisystemen Romeo und Joliet kompatibel.
• DRM (Digital Rights Management) geschützte Audiodateien können in diesem Player nicht wiedergegeben werden. Nähere Informationen erhalten Sie in den Bedienungsanleitungen oder Hilfe-Dateien, die mit Ihrem Computer und/oder der Software geliefert wurden.
• Dateinstruktur (kann abweichen): Bis zu 299 Ordner auf einer Disc; bis zu 648 Dateien in jedem Ordner
• Ordner- und Dateinamen können wiedergegeben werden, solange sie aus Buchstaben und Zahlen bestehen. Nicht aus Buchstaben und Zahlen bestehende Ordner- und Dateinamen werden möglicherweise ersetzt und als “_” angezeigt. Durcheinandergeratene Zeichen werden eventuell auf dieselbe Weise angezeigt.

Bilddateien wiedergeben

Auf DVD-R/-RW und CD-R/-RW aufgenommene JPEG-Dateien können wiedergegeben werden.

JPEG-Datei-Kompatibilität

• Bilddateien müssen im JPEG-Format gespeichert werden.
• Auf Fujicolor CD, Kodak Picture CD oder CD-R/-RW aufgenommene Dateien können möglicherwiese nicht wiedergegeben werden.
• Kompatible Formate: Baseline JPEG- und EXIF 2.2*-Standbilddateien bis zu einer Auflösung von 3072 x 2048.
  *Von Digitalkameras verwendetes Dateiformat.
• Dateien mit den Erweiterungen .jpg oder .JPG können wiedergegeben werden.
• Die Wiedergabe von Dateien im Format "Progressive JPEG u. Interlaced JPEG" ist nicht möglich.
• Bei größeren Dateien kann das Starten der Wiedergabe etwas mehr Zeit in Anspruch nehmen als gewöhnlich.
• JPEG-Dateien mit einem anderen Bildseitenverhältnis werden gegebenenfalls mit schwarzen Streifen (vertikal oder horizontal) angezeigt.

Audiodateien wiedergeben

Auf DVD-R/-RW und CD-R/-RW aufgenommene WMA- und MP3-Dateien können wiedergegeben werden.

WMA-Kompatibilität Windows Media Audio (WMA)

• WMA ist die Abkürzung für Windows Media Audio und bezieht sich auf eine von der Microsoft Corporation entwickelte Audio-Komprimierungstechnologie.
• Sie können Ihre Dateien mit Windows Media Player Version 7, 7.1, Windows Media Player für Windows XP oder Windows Media Player 9 Series codieren.
• Verwenden Sie bei der Codierung Ihrer Dateien ausschließlich von der Microsoft Corporation empfohlene Anwendungen. Bei Verwendung nicht empfohlener Anwendungen wird die Codierung möglicherweise nicht ordnungsgemäß durchgeführt.
• Dieses Gerät ist mit Audiodateien kompatibel, die mit folgenden Abtastfrequenzen aufgenommen wurden: 32 kHz, 44,1 kHz und 48 kHz.
• Es ist nicht mit verlustfreier Codierung kompatibel.
• Dateien mit den Erweiterungen .wma oder .WMA können wiedergegeben werden.

MP3-Dateien (MPEG-1 Audio Layer 3-Dateien) wiedergeben

• Dieses Gerät ist mit Audiodateien kompatibel, die mit folgenden Abtastfrequenzen aufgenommen wurden: 32 kHz, 44,1 kHz und 48 kHz.
• Dateien mit den Erweiterungen .mp3 oder .MP3 können wiedergegeben werden.
• Für die optimale Tonqualität wird eine Bitrate von 128 kbps oder höher empfohlen.

Kopiergeschützte Musik-CD

Dieses Produkt wurde für die Verwendung mit CD-DA (Compact Disc Digital Audio) entwickelt. Kopiergeschützte Musik-CDs können möglicherweise nicht wiedergegeben werden.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE (EPG) SETUP/MENU RETURN P ENTER/ CH LIST FREEZE P←→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

Dieser Abschnitt erklärt die grundlegenden Schritte zum Abspielen einer Disc.

Vorbereitung

Gerät einschalten.

1 So oft TV/DVD drücken, bis der DVD-Betrieb gewählt ist.

2 Die Disc so weit in das Laufwerk hineinstecken, bis sie automatisch eingezogen wird. Ist die Disc beschriftet, zeigt die Beschriftung nach vorne.

3 „ändert sich in „Laden“ und die Wiedergabe startet.

- Wenn die Disc über ein Menü verfügt, erscheint ein Menü. Drücken Sie in diesem Menü auf ▲★◀▶, und dann auf ENTER. Der ausgewählte Titel wird abgespielt.

4 Zum Unterbrechen der Wiedergabe ■ x drücken.

- Je nach Disc speichert das Gerät die Stelle, an der die Disc gestoppt wurde. PLAY (▶) drücken, um die Wiedergabe an der gestoppten Stelle fortzusetzen.

- Beim Abspielen von DVD-Video-Discs speichert der Player die Wiedergabepositionen der jeweils letzten fünf Discs. Wenn Sie eine Disc einlegen, wird die Wiedergabe an der gespeicherten Stelle fortgesetzt.

- Zum Beenden der Wiedergabe ■2x drücken. Die Wiedergabe beginnt jetzt von Anfang an, wenn PLAY (▶) 1x gedrückt wird.

- Bei diesem Gerät ist die Speicherung der Wiedergabeposition ausschließlich bei DVD-Videos möglich.

- Bei einigen Discs ist die Speicherung der Wiedergabeposition nicht möglich. Wenn mehr als fünf Discs auf dem Gerät abgespielt und gespeichert wurden, werden die gespeicherten Daten durch einen neuen Speicher überschrieben.

Standbild

Während der Wiedergabe 1x drücken.

PLAY (▶) drücken, um die Wiedergabe fortzusetzen.

Disc entnehmen

▲ 1x drücken. Die Disc wird etwa zur Hälfte aus dem Laufwerk herausgeschoben. Danach entnehmen Sie die Disc.

- Die Verwendung minderwertiger Discs kann dazu führen, dass die Disc nicht entnommen werden kann. Drücken Sie in diesem Fall PLAY (▶), um die Disc abzuspielen und anschließend EJECT ▲.

Hinweis(e):

• Kann eine Disc nicht abgespielt werden, so wird „Disc kann nicht abgespielt werden“ oder „Regionalcode nicht passend Disc kann nicht abgespielt werden“ angezeigt (siehe Seite 31).
• Ist die Disc falsch herum eingesetzt, wird sie nicht abgespielt.
• Bewegen Sie das Gerät nicht bei der Wiedergabe. Dies kann die Disc beschädigen.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE IEPSI SETUP/MENU RETURN P ENTER/ CH LIST P FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

Rück- und Vorlauf

Während der Wiedergabe die ◀◀ oder ▶Taste 1x drücken.

◀◀: sichtbarer Rücklauf

▶▶: sichtbarer Vorlauf

Jeder weitere Tastendruck auf ◀◀ oder ▶ündert die Geschwindigkeit.

Auf Wiedergabe zurückzuschalten

PLAY (▶) drücken.

Hinweis(e):

• Beim schnellen Vor- und Rücklauf schaltet das Gerät den Ton und die Untertitel ab.
• Die Wiedergabegeschwindigkeit kann je nach Disc unterschiedlich ausfallen.

Einzelbildweiterschaltung

Drücken Sie während der Wiedergabe II

Bei jedem Drücken von ◀◀ oder ▶wird um ein Einzelbild weitergeschaltet.

Auf Wiedergabe zurückzuschalten

PLAY (▶) drücken.

Zeitlupe (DVD)

Drücken Sie während der Wiedergabe die ◀ oder ▶Taste. Bei jedem Drücken der ◀ oder ▶Taste ändert sich die Zeitlupenwiedergabegeschwindigkeit. Die Zeitlupe rückwärts ist DVD-systembedingt eine Abfolge von Einzelbildern.

Auf Wiedergabe zurückzuschalten

PLAY (▶) drücken.

Hinweis(e):

- Während der Zeitlupen-Wiedergabe wird der Ton stumm geschaltet.

Kapitel oder Titelsuche (DVD/Audio CD)

Drücken Sie ◀◀ oder ▶wiederholt, um das Kapitel oder die Spur Ihrer Wahl anzuzeigen.

Hinweis(e):

- Ein „Diese Funktion ist bei manchen Discs nicht verfügbar“ oder „Diese Funktion ist nicht verfügbar“ kann angezeigt werden. Dieses Meldung bedeutet, dass die von Ihnen gewählte Funktion momentan oder generell bei dieser Disc nicht zur Verfügung steht. Dies ist keine Fehlfunktion des Gerätes.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE p→p AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ←

Zoomen (DVD)

1 ZOOM während Wiedergabe, Standbild oder Zeitlupe drücken. Der Bereich in der Bildmitte wird vergrößert. Durch jedes Drücken der Taste ZOOM wird die Vergrößerung verändert x2 und x4 sind möglich.

2 Drücken Sie ▲▼▲, um einen anderen Teil des Bildes anzuzeigen. Sie können das Bild von der Bildmitte aus nach oben, unten, links oder rechts verschieben.

3 ZOOM erneut drücken, um zum Normalbild zurückzukehren.

Hinweis(e):

• Sie können PAUSE oder SLOW für die Wiedergabe im Zoom Modus auswählen.
• Einige Discs reagieren auf die Zoomfunktion möglicherweise nicht.

Szene direkt wählen (DVD/Audio CD).

1 Drücken Sie Zifferntasten (0-9), um die Nummer während des Wiedergabe- oder Stop-Modus einzugeben. Haben Sie sich vertippt, CANCEL drücken.

2 ENTER drücken. Die Wiedergabe beginnt.

• Wenn Sie den Titel ändern, beginnt die Wiedergabe mit Kapitel 1 des ausgewählten Titels.
• Für einige Discs kann das oben beschriebene Verfahren u. U. nicht ausgeführt werden.

Hörbare Sprache ändern/Untertitel/Status anzeigen

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE (EPG) SETUP/MENU RETURN P ENTER/ CH LIST P FREEZE P↔P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM I→

Hörbare Sprache ändern (DVD)

Falls die DVD Tonspuren in verschiedenen Sprachen enthält, kann die Sprache gewählt werden.

1 AUDIO während der Wiedergabe drücken. Die gegenwärtige Sprache wird eingeblendet.

2 AUDIO so oft drücken, bis die gewünschte Sprache gewählt ist.

• Das On Screen Display wird nach einigen Sekunden ausgeblendet.

Untertitel (DVD)

Während der Wiedergabe einer DVD mit Untertiteln können die Untertitel ein- oder ausgeblendet werden.

1 so oft drücken, bis die gewünschte Sprache gewählt ist.

2 Um die Untertitel abzuschalten, drücken Sie so oft auf ☐, bis „Aus“ angezeigt wird.

- Das On Screen Display wird nach einigen Sekunden automatisch ausgeblendet.

Status anzeigen

Drücken Sie auf i, um den Disc-Status anzuzeigen. Drücken Sie i wiederholt, um die Anzeige auszuschalten.

- Bei manchen Discs oder Dateien ändern sich die Bildschirmmeldungen bei jedem Drücken von i .

Hinweis(e):

• Falls die ausgewählte Sprache beim nächsten Gebrauch der Disc nicht wieder erscheint, muss die Sprache erneut wie hier beschrieben gewählt werden.
• Wenn Sie zur Wiedergabe einer DTS-kodierten Disc die Funktion DTS wählen, wird über die Lautsprecher kein Ton wiedergegeben. Benutzen Sie zur DTS-Wiedergabe einen DTS-fähigen Digitalverstärker am digitalen Tonausgang dieses Gerätes.
• Abhängig von der DVD ist es u. U. nicht möglich, Untertitel / Sprache zu ändern bzw. ein- und auszuschalten.
• Einige DVDs besitzen ein Menü zur Auswahl der Sprache. Dann lässt sich die Sprache nur dort im Menü einstellen.

Kameras wechseln (DVD)

Einige DVDs wurden mit mehreren Kameras aufgenommen. Bei diesen DVDs können Sie die Kamera wechseln und damit auch die Position des Zuschauers ändern.

1 ANGLE während der Wiedergabe drücken.

2 ANGLE so oft drücken, bis der gewünschte Kamerawinkel ausgewählt ist.

Je nach DVD können Sie die Kameras u. U. mit der Angle-Taste nicht wechseln, selbst wenn die DVD mit mehreren Kameras aufgenommen wurde. Eventuell bietet diese DVD ein eigenes Menü zum Kamerawechsel.

Titel wählen (DVD)

Falls die DVD die Titelwahl unterstützt, kann der Titel gewählt werden.

1 TOP MENU während der Wiedergabe drücken. Das Titelmenü wird angezeigt.

2 ▲/▼/◄/►, so oft drücken, bis der gewünschte Titel gewählt ist.

3 ENTER drücken. Die Wiedergabe startet.

Hinweis(e):

• Je nach DVD können Sie den Titel möglicherweise nicht wählen.
• In den Benutzerhinweisen zu bestimmten DVDs wird das „Titelmenü“ auch einfach als „Menü“ oder „Titel“ bezeichnet.

DVD Menü (DVD)

Einige DVDs wurden mit einem Menü aufgezeichnet. Dieses Menü ist wie ein Inhaltsverzeichnis aufgebaut. Mit der Fernbedienung können Sie sich durch das Menü bewegen.

1 DVD MENU während der Wiedergabe drücken. Die Wiedergabe wird angehalten und das auf der DVD aufgenommene Menü wird angezeigt.

- Drücken Sie DVD MENU erneut, um die Wiedergabe bei der Szene fortzusetzen, bei der Sie DVD MENU gedrückt hatten.

2 ▲/√◀▶so oft drücken, bis der gewünschte Menüpunkt ausgewählt ist.

3 ENTER drücken. Je nach DVD werden weitere Untermenüs gezeigt. Schritt 2 und 3 so oft wie nötig wiederholen.

Hinweis(e):

- Je nach DVD können Sie die Wiedergabe eventuell nicht vom Szenenpunkt aus fortsetzen, wenn Sie die DVD MENU-Taste gedrückt haben.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE (EPGI) SETUP/MENU RETURN P ENTER/ CH LIST P FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM OFF OFF OFF OFF

Eine Disc wiedergeben

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.
2 Mit Hilfe von ▲▼◀“Disc- Navigator” auswählen, dann ENTER drücken.

HOME MENU DVD Klang-Einstellung Video-Einstellung Wiedergabe-Modus Disc-Navigator Systemelnstell.

3 Mit Hilfe von ▲ die gewünschte Option auswählen, dann ENTER drücken.

• Bei manchen Discs funktioniert Disc-Navigator möglicherweise nicht.
• Je nach Disc können Titel, Kapitel oder beide Optionen ausgewählt werden.

4 ▲/▼/◄► oder die Zifferntasten (0-9) drücken, um Titel, Kapitel oder Zeit auszuwählen und dann ENTER drücken.

• oder frücken, um zur nächsten/vorherigen Seite zu gelangen.
• RETURN drücken, um einen Schritt zurückzugehen.

Eine Datei wiedergeben

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.
2 Mit Hilfe von ▲▼◀▶“Disc-Navigator” auswählen, dann ENTER drücken.
3 Mit Hilfe von ▲▼den Ordner auswählen, dann ENTER drücken.

00:00/ 00:00 0kbps Orders1 Orders2 Orders3 Orders4

4 Mit Hilfe von ▲▼die Datei auswählen, dann ENTER drücken.

• Bei Auswahl einer JPEG-Datei zeigt das Gerät die Bilder automatisch nacheinander an.
• RETURN drücken, um einen Schritt zurückzugehen.
• SETUP drücken, um das Menü zu verlassen.

Hinweis:

- Auf derselben Disc aufgenommene Musik- und JPEG-Dateien können gleichzeitig wiedergegeben werden. Zuerst die Musikdatei, dann die JPEG-Datei auswählen.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE (EPGI) SETUP/MENU RETURN P ENTER/ CH LIST FREEZE P←P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM

Hinweise:

• Die Zufallswiedergabe ist während der Programmwiedergabe nicht möglich.
- Bei der Zufallswiedergabe kann es zur Wiederholung desselben Titels, Kapitels oder Audiotitels kommen.

A-B-Wiederholung

Ein Szene einer DVD oder eine Musikpassage einer Audio-CD kann frei gewählt und beliebig oft abgespielt werden.

1 PLAY MODE während der Wiedergabe drücken. Der Wiedergabe-Modus-Bildschirm wird angezeigt.

Wiedergabe-Modus A-B Wiederholung Starpunkt Wiederh Endpunkt Zufell Aus Programm Suchmodus

2 Mit Hilfe von ▲ "A-B Wiederholung" auswählen, dann oder ENTER drücken.
3 Mit Hilfe von ▲▼“Startpunkt” auswählen, dann ENTER drücken. Der Startpunkt ist ausgewählt.
4 Mit Hilfe von ▲▼“Endpunkt” auswählen, dann ENTER drücken. Der Endpunkt ist ausgewählt. Die Wiedergabe beginnt an dem von Ihnen gewählten Punkt. Die Wiedergabe stoppt am Endpunkt, wird bei Punkt A wieder aufgenommen und beginnt von vorne.

Um zur normalen Wiedergabe zurückzukehren In Schritt 3 "Aus" wählen.

Hinweis:

• Bei manchen Discs funktioniert die Wiedergabe-Modus-Funktion möglicherweise nicht.
• A-B-Wiederholung funktioniert bei MP3-/WMA-CDs nicht.

Wiedergabewiederholung

1 PLAY MODE während der Wiedergabe drücken. Der Wiedergabe-Modus-Bildschirm wird angezeigt.
2 Mit Hilfe von ▲/▼“Wiederh” auswählen, dann ▶ oder ENTER drücken.
3 Mit Hilfe von ▲▼die gewünschte Wiederholungsoption auswählen, dann ENTER drücken. Das Gerät beginnt nach Ende des aktuellen Titels oder Kapitels automatisch mit der Wiedergabewiederholung.

Um zur normalen Wiedergabe zurückzukehren In Schritt 3 "Wiederholung aus" wählen.

Hinweis(e):

- Für einige Discs kann der Wiederholungsvorgang u. U. nicht ausgeführt werden.

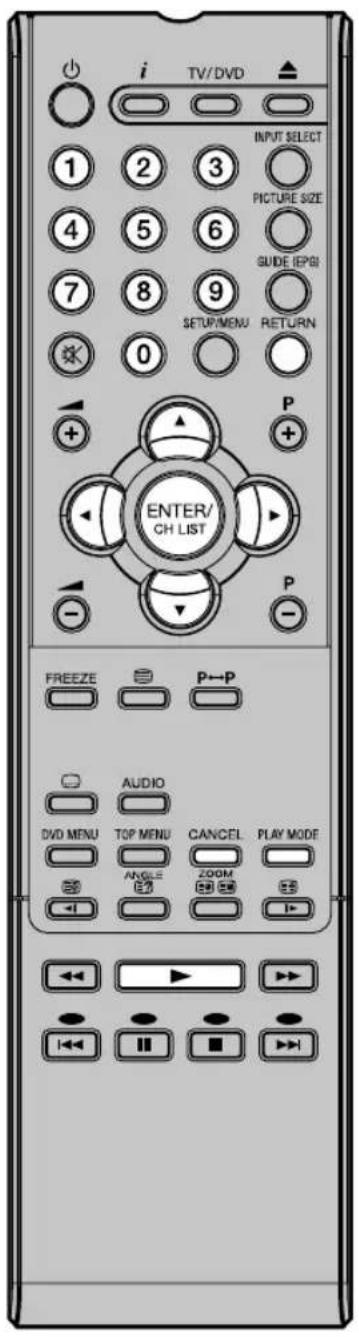

Zufallswiedergabe

1 PLAY MODE während der Wiedergabe drücken. Der Wiedergabe-Modus-Bildschirm wird angezeigt.

2 Mit Hilfe von ▲▼"Zufall" auswählen, dann ▶ oder ENTER drücken.

3 Mit Hilfe von ▲▼die gewünschte Zufallswiedergabeoption auswählen, dann ENTER drücken. Das Gerät startet die Zufallswiedergabe automatisch.

Um zur normalen Wiedergabe zurückzukehren In Schritt 3 "Zufallswiederg. aus" wählen.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE IEPGI 7 8 9 SETUP/MENU RETURN OK 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM I→

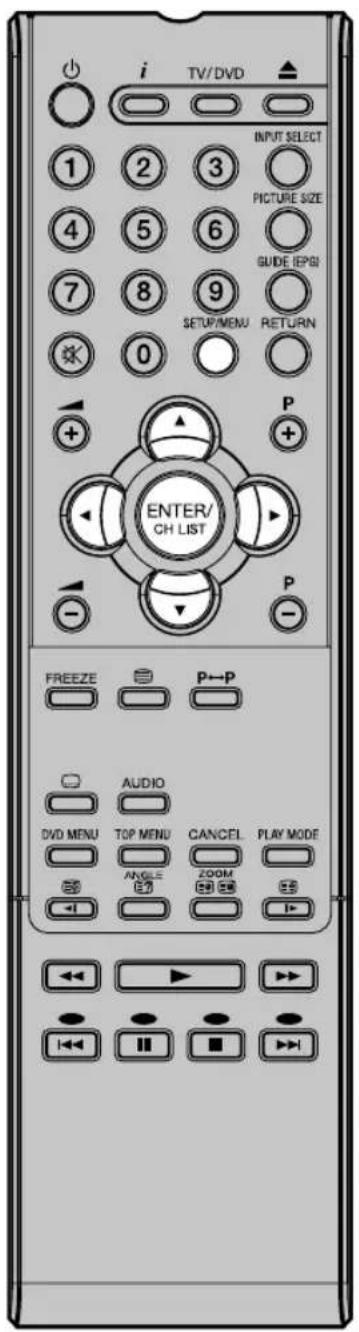

Hinweise:

- Bei manchen DVD-Videos ist die Suche gewünschter Szenen über den Menü-Bildschirm möglich.

Programmwiedergabe

1 PLAY MODE während der Wiedergabe drücken. Der Wiedergabe-Modus-Bildschirm wird angezeigt.

2 Mit Hilfe von ▲“Programm” auswählen, dann oder ENTER drücken.

3 Mit Hilfe von ▲▼“Programm erstellen” auswählen, dann ENTER drücken. Die “Programm erstellen”-Anzeige variiert je nach Disc oder Datei.

Programm Aktuell Titel:02 Kapitel:001 Programmschritt Titel 1-38 Kapitel 1-004 01. 01 Titel 01 Kapitel 001 02. Titel 02 Kapitel 002 03. Titel 03 Kapitel 003 04. Titel 04 Kapitel 004 05. Titel 05 06. Titel 06 07. Titel 07 08. Titel 08

4 Mit Hilfe von ▲/▼ Titel, Kapitel, Titel oder Datei auswählen, dann ENTER drücken.

• Bestimmen Sie beim Hinzufügen eines Programms, wo dieses hinzugefügt werden soll (Programmschritt), wählen Sie Titel, Kapitel oder Titel aus und drücken Sie anschließend ENTER. (Beim Hinzufügen von Datei wird diese unten angefügt.)
• RETURN drücken, um einen Schritt zurückzugehen.
• Um ein Programm zu löschen, den zu löschenden Programmschritt auswählen und CANCEL drücken.

5 PLAY (▶) drücken.

• Um bereits vorhandene programmierte Inhalte wiederzugeben, auf dem Wiedergabe-Modus-Bildschirm "Progr. abspielen" auswählen und ENTER drücken.
• Um alle programmierten Inhalte zu löschen, auf dem Wiedergabe-Modus-Bildschirm "Programm löschen" auswählen und ENTER drücken.

Hinweis:

- Die programmierten Inhalte können wiederholt abgespielt werden. Im Wiedergabe-Modus in der Option "Wiederh." "Programm-Wdh." auswählen.

Gewünschte Szene suchen

1 PLAY MODE während der Wiedergabe drücken. Der Wiedergabe-Modus-Bildschirm wird angezeigt.

2 Mit Hilfe von ▼/▼ "Suchmodus" auswählen, dann ▶ oder ENTER drücken.

3 Mit Hilfe von ▲ den gewünschten Suchmodus auswählen, dann ▶ oder ENTER drücken.

• Die Suchmodi variieren je nach Disc oder Datei.

4 Die Nummer des Titels, Kapitels, Audiotitels oder Ordners oder die Zeit mit Hilfe der Zifferntasten (0-9) eingeben und ENTER drücken.

Wiedergabe-Modus A-B Wiederholung Wiederh Zufall Programm Suchmodus Titatsuche Kapitalsuche Zeitsuche Eingabe Kapiteln. 0 0 1

- Wenn beispielsweise 1 Std. 4 Min. (64:00) eingegeben werden soll, 6, 4, 0, 0 eingeben.

Das Menü "Klang-Einstellung" bietet Funktionen zur Anpassung des Disc-Klangs.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE EPGI 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE p→p AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ←

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.

2 Mit Hilfe von ▲/▼/◀“Klang-Einstellung” auswählen, dann ENTER drücken.

3 Mit Hilfe von ▲/▼ die Option einstellen, dann ENTER drücken.

4 SETUP drücken, um die Einstellung zu speichern.

Equalizer

Wählen Sie die gewünschte Einstellung.

• Die Tonqualität einiger DVDs kann sich durch diese Einstellungen möglicherweise verbessern.

- In Kombination mit ungünstigen Einstellungen im TV-Menü (dort findet sich ebenfalls ein Equalizer) kann sich unter Umständen der Ton auch verschlechtern oder verzerren. Stellen Sie dann alle Werte unter Punkt 4 manuell wieder auf die Fabrikeinstellung zurück.

Audio DRC

• DRC ist eine DolbyDigital-Funktion. DRC ist nur mit Dolby Digital Sound verfügbar.
• DRC funktioniert nur dann, wenn von der DolbyDigital-DVD unterstützt.
  • Die erzielbare Wirkung wird von der DVD-Disc gesteuert.
• DRC funktioniert nur in Verbindung mit einem DolbyDigital-Verstärker.

Dialog

Einstellung anpassen, wenn Dialoge nicht gut verständlich sind.

Hinweis

• Die erzielbare Wirkung wird von der DVD-Disc gesteuert.

Über das Menü "Video-Einstellung" können verschiedene Einstellungen angepasst werden, die die Bilddarstellung beeinflussen.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE IEPGI 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.
2 Mit Hilfe von 🔊/√“Video-Einstellung” auswählen, dann ENTER drücken.

HOME MENU DVD Klang-Einstellung Video-Einstellung Wiedergabe-Modus Disc-Navigator Systemelnstell.

3 Mit Hilfe von ▲/▼ die Option einstellen, dann ENTER drücken.

Video-Einstellung Schärfe Heiligkeit Kontrast Gamma Tönung Chromapegel Fein Standard Welch

4 SETUP drücken, um die Einstellung zu speichern.

Schärfe

Schärfe einstellen.

Helligkeit

Helligkeit einstellen.

Kontrast

Kontrast einstellen.

Gamma

Helligkeit nur der dunklen Bildbereiche einstellen.

Tönung

Mit den Farben spielen.

Chromapegel

Farbdichte einstellen.

Hinweis

• Die Bildqualität einiger DVDs kann sich durch diese Einstellungen möglicherweise verbessern.
• In Kombination mit ungünstigen Einstellungen im TV-Menü (dort lassen sich ebenfalls Helligkeit, Farbe u. Kontrast einstellen) kann sich unter Umständen das Bild auch verschlechtern. Stellen Sie dann alle Werte unter Punkt 4 manuell wieder auf die Fabrikeinstellung zurück.

Sie können die Standardeinstellungen ändern, um die Leistung nach Ihren Wünschen anzupassen.

i TV/DVD INPUT SELECT PICTURE SIZE GUIDE /EPGI SETUP/MENU RETURN P ENTER/ CH LIST FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← ← → ← ← ← → ← ← ← → ←

Systemeinstellungen

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.
2 Mit Hilfe von ▲/▼/◄/► "Systemeinstell." auswählen, dann ENTER drücken.

HOME MENU DVD Klang-Einstellung Video-Einstellung Wiedorgabe-Modus Disc-Navigator SystemeInstell.

3 Mit Hilfe von ▲/▼ die gewünschte Option auswählen, dann ENTER drücken.
4 Die Auswahl unter Bezugnahme auf Seite 44 mit ▲/▼ oder ENTER ändern. • Schritte 3 und 4 wiederholen, um andere Optionen zu ändern.
5 Um den HOME MENU-Bildschirm zurückzusetzen, SETUP drücken.

Einstellung Option Tipp zum Setup
Einstellungen für Digital-Audioausg.
Digital-Ausgang Ein Digitale Audiosignale werden über den Digitalausgang ausgegeben.
Dolby Digital-Aus. Dolby Digital DolbyDigital-Signale werden unverändert ausgegeben.
DTS-Ausgang DTS DTS-Signale werden unverändert ausgegeben.
96kHz PCM-Aus. 96kHz >48kHz 96 kHz Signale werden für digitale Ausgabe in 48 kHz umgewandelt.
MPEG-Ausgang MPEG MPEG-codierte Audiosignale werden unverändert ausgegeben.
Einstellungen für Video-Ausgang
Bildschirm	4:3 (Letterbox)	Wählen Sie diese Option, wenn Sie die Wiedergabe im 4:3-Format sehen wollen.
	4:3 (Pan&Scan)	Wird nur von DVDs unterstützt, die im PAN&SCAN-Verfahren hergestellt worden sind.
	16:9 (Widescreen)	Wählen Sie diese Option, wenn Sie die Wiedergabe im 16:9-Format sehen wollen (Fabrikeinstellung).
NTSC-Ausgang	NTSC	NTSC wird unverändert wiedergegeben.
	NTSC >PAL NTSC wird in PAL umgewandelt.
Einstellungen für Sprache
Dialog-Sprache	Englisch	Wenn ein englischer Soundtrack auf der Disc vorhanden ist, wird er wiedergegeben.
	Sprachen wie angezeigt	Wenn die ausgewählte Sprache auf der Disc vorhanden ist, wird sie wiedergegeben.
	Andere Sprache Wenn eine andere Sprache auf der Disc vorhanden ist, wird sie wiedergegeben.(Siehe „Sprachenliste“ auf S. 47).
Untertitel	Englisch	Wenn englische Untertitel auf der Disc vorhanden sind, werden diese angezeigt.
	Sprachen wie angezeigt	Wenn die ausgewählte Untertitelsprache auf der Disc vorhanden ist, wird sie angezeigt.
	Andere Sprache	Wenn eine andere Sprache auf der Disc vorhanden ist, wird sie wiedergegeben.(Siehe „Sprachenliste“ auf S. 47).
DVD-Menüsprache	mit Untertitel	Die DVD-Discmenüs werden, wenn möglich, in der gleichen Sprache wie die ausgewählte Untertitelsprache angezeigt.
	Sprachen wie angezeigt	Die DVD-Discmenüs werden, wenn möglich, in der ausgewählten Sprache angezeigt.
	Andere Sprache	Wenn eine andere Sprache auf der Disc vorhanden ist, wird sie wiedergegeben.(Siehe „Sprachenliste“ auf S. 47).
Untertitelanzeige	Ein	Untertitelanzeige ist eingeschaltet.
	Aus	Untertitelanzeige ist ausgeschaltet. (Beachten Sie, dass manche Discs diese Einstellung außer Kraft setzen).
Einstellungen für Display
Menü-Sprache		Die Bildschirmmenüs werden in der ausgewählten Sprache angezeigt.
Blickwinkelanzeige	Ein	Während der Wiedergabe von Multi-Angle-Szenen einer DVD wird ein Kamerasymbol auf dem Bildschirm angezeigt.
	Aus Keine Multi-Angle-Anzeige.
Einstellungen für Optionen
Kindersicherung		Siehe seite 45.

Funktioniert nur mit Kauf-Video-DVDs, die mit Kindersicherung hergestellt worden sind. Zur Zeit bietet der Handel keine DVDs an, die mit Kindersicherung hergestellt worden sind. Die nachfolgende Anleitung muss der Vollständigkeit halber abgedruckt sein, falls doch einmal DVDs mit Kindersicherung in den Handel gelangen sollten.

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE EPGI 7 8 9 SETUP/MENU RETURN OK 0 P + ENTER/ CH LIST P - FREEZE p←→p AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM <1> <+>

Menü 'Kindersicherung" aufrufen

1 Im Stop-Modus SETUP drücken. HOME MENU wird angezeigt.
2 Mit Hilfe von ▲/★ ◀▶ "Systemeinstell." auswählen, dann ENTER drücken.

HOME MENU DVD Klang-Einstellung Video-Einstellung Wiedergabe-Modus Disc-Navigator Systemeinstell.

3 Mit Hilfe von ▲ "Optionen" auswählen, dann drücken. Dann ▶ drücken, um das Menü "Kindersicherung" anzuzeigen.

Passwort einrichten

1 Drücken Sie ▲ oder ▼ für die Auswahl von "Passwort" und dann ENTER.

Systemeinstell. Video-Ausgang Sprache Display Optionen KindersicherungDigitalRückendsg Level andern Ländercode

2 Drücken Sie Zifferntasten (0–9), um das Passwort einzugeben und dann ENTER.

Systemeinstell. Video-Ausgang Sprache Display Optionen Kindersicherung : Codenummer eingebenDigital-Audioausg.

Passwort ändern

1 Mit Hilfe von ▲ oder ▼ "Paßwortänderung" auswählen, dann ENTER drücken.

Systemeinstell. Video-Ausaging Sprache Display Options Kindensicherung/Digital-Plüsser Verfügung Level &ern Ländercode

2 Über die Zifferntasten (0–9) das aktuelle Passwort eingeben. Dann ENTER drücken.

Systemeinstell. Digital-Audioaug Video-Ausgang Sprache Display Optionen Kindreicherung : Paßwertänderung Password Neues Password

3 Mit Hilfe der Zifferntasten (0–9) das neue Passwort eingeben. ENTER drücken. Ihr neues Passwort ist jetzt eingestellt. Merken Sie sich diese Nummer!

Systemelnstell. Digital-AudiAusg. Video-Ausgang Sprache Display Options Kindensicherung : Paßwortänderung Password Nausea Password

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM ← E3 E5 E6 ← ← ← ← ← ← ←

Leveländerung

1 Mit Hilfe von ▲oder ▼“Level ändern” auswählen, dann ENTER drücken.

Systemeinstell. Video-Ausgang Sprache Display Optionen KindersicherungDigital-Aufleistungsplanung Level Andern Landercode

2 Mit Hilfe der Zifferntasten (0–9) das aktuelle Passwort eingeben, dann ENTER drücken.

Systemeinstell. Digital-Audioausg. Video-Ausgang Spracha Display Optionen Kindersicherung: Niveau ändern Passwort 1 2 3 4 5 6 7 8 Aus

3 Drücken Sie oder um eine Stufe von 1 bis 8 auszuwählen. Die Einschränkungen nehmen zu, je niedriger die Stufe ist. Drücken Sie dann ENTER.

Systemeinstell. Digital-Audieausg. Video-Ausgang Sprache Display Optionen Kindensicherung: Niveau indem Passwort 1 2 3 4 8 7 6 5 Aus

Stufe 1: DVD-Software für Erwachsene kann nicht wiedergegeben werden.

Stufe 8: Die Wiedergabe praktisch aller DVD-Software ist möglich.

Stufe Aus: Die Kindersicherungseinstellung ist deaktiviert.

Klindersicherungs-Ländercode

1 Mit Hilfe von ▲ oder ▼ "Ländercode" auswählen, dann ENTER drücken.

SystemInstall. Video-Ausgang Sprache Display Optionen KinderansicherungDigital-Posturetragierung Level ändern Ländercode

2 Mit Hilfe der Zifferntasten (0–9) das aktuelle Passwort eingeben, dann ENTER drücken.

SystemInstall. Digital-Audiausg. Video-Ausgang Sprache Display Optionen Kindersicherung: Ländercode Ändern Passwort Landscodeliste Code: US 2 1.19

3 Mit Hilfe von ▲ oder ▼ den Eingabemodus "Landescodeliste" oder "Code" auswählen.

Systemeinstell. Digital-Audieausg. Video-Ausgang Sprache Display Optionen Kindersleihung: Ländercode ändern Password Landscodeliste Code US 2 1.19

• Bei Auswahl von "Landescodeliste": Den Ländercode mit Hilfe von oder auswählen, dann ENTER drücken.
• Bei Auswahl von "Code": ▶ drücken und dann über die Zifferntasten (0-9) den 4-stelligen Ländercode eingeben. ENTER drücken (siehe Kindersicherungsländercodeliste auf Seite 47)

Hinweis:

• Ob eine Einschränkung der Wiedergabe möglich ist, hängt von den Discs ab.
• Die meisten Discs sind nicht mit Kindersicherung hergestellt, auch wenn die Disc-Hülle als „für Erwachsene“ gekennzeichnet ist. Für solche Discs kann die Kindersicherungs-Funktion nicht eingestellt werden.
  • Die Kindersicherungs-Ländercodeeinstellung ist bei DVDs ohne Kindersicherungsfunktion wirkungslos.

Sprache (Abk.), Nummer

Japanese (ja), 1001	Bhutani (dz), 0426	Kirghiz (ky), 1125	Sinhalese (si), 1909
English (en), 0514	Esperanto (eo), 0515	Latin (la), 1201	Slovak (sk), 1911
French (fr), 0618	Estonian (et), 0520	Lingala (ln), 1214	Slovenian (sl), 1912
German (de), 0405	Basque (eu), 0521	Laothian (lo), 1215	Samoan (sm), 1913
Italian (it), 0920	Persian (fa), 0601	Lithuanian (lt), 1220	Shona (sn), 1914
Spanish (es), 0519	Finnish (fi), 0609	Latvian (lv), 1222	Somali (so), 1915
Chinese (zh), 2608	Fiji (fj), 0610	Malagasy (mg), 1307	Albanian (sq), 1917
Dutch (nl), 1412	Faroese (fo), 0615	Maori (mi), 1309	Serbian (sr), 1918
Portuguese (pt), 1620	Frisian (fy), 0625	Macedonian (mk), 1311	Siswati (ss), 1919
Swedish (sv), 1922	Irish (ga), 0701	Malayalam (ml), 1312	Sesotho (st), 1920
Russian (ru), 1821	Scots-Gaelic (gd), 0704	Mongolian (mn), 1314	Sundanese (su), 1921
Korean (ko), 1115	Galician (gl), 0712	Moldavian (mo), 1315	Swahili (sw), 1923
Greek (el), 0512	Guarani (gn), 0714	Marathi (mr), 1318	Tamil (ta), 2001
Afar (aa), 0101	Gujarati (gu), 0721	Malay (ms), 1319	Telugu (te), 2005
Abkhazian (ab), 0102	Hausa (ha), 0801	Maltese (mt), 1320	Tajik (tg), 2007
Afrikaans (af), 0106	Hindi (hi), 0809	Burmese (my), 1325	Thai (th), 2008
Amharic (am), 0113	Croatian (hr), 0818	Nauru (na), 1401	Tigrinya (ti), 2009
Arabic (ar), 0118	Hungarian (hu), 0821	Nepali (ne), 1405	Turkmen (tk), 2011
Assamese (as), 0119	Armenian (hy), 0825	Norwegian (no), 1415	Tagalog (tl), 2012
Aymara (ay), 0125	Interlingua (ia), 0901	Occitan (oc), 1503	Setswana (tn), 2014
Azerbaijani (az), 0126	Interlingue (ie), 0905	Oromo (om), 1513	Tonga (to), 2015
Bashkir (ba), 0201	Inupiak (ik), 0911	Oriya (or), 1518	Turkish (tr), 2018
Byelorussian (be), 0205	Indonesian (in), 0914	Panjabi (pa), 1601	Tsonga (ts), 2019
Bulgarian (bg), 0207	Icelandic (is), 0919	Polish (pl), 1612	Tatar (tt), 2020
Bihari (bh), 0208	Hebrew (iw), 0923	Pashto, Pushto (ps), 1619	Twi (tw), 2023
Bislama (bi), 0209	Yiddish (ji), 1009	Quechua (qu), 1721	Ukrainian (uk), 2111
Bengali (bn), 0214	Javanese (jw), 1023	Rhaeto-Romance (rm), 1813	Urdu (ur), 2118
Tibetan (bo), 0215	Georgian (ka), 1101	Kirundi (rn), 1814	Uzbek (uz), 2126
Breton (br), 0218	Kazakh (kk), 1111	Romanian (ro), 1815	Vietnamese (vi), 2209
Catalan (ca), 0301	Greenlandic (kl), 1112	Kinyarwanda (rw), 1823	Volapük (vo), 2215
Corsican (co), 0315	Cambodian (km), 1113	Sanskrit (sa), 1901	Wolof (wo), 2315
Czech (cs), 0319	Kannada (kn), 1114	Sindhi (sd), 1904	Xhosa (xh), 2408
Welsh (cy), 0325	Kashmiri (ks), 1119	Sangho (sg), 1907	Yoruba (yo), 2515
Danish (da), 0401	Kurdish (ku), 1121	Serbo-Croatian (sh), 1908	Zulu (zu), 2621

Kindersicherungsländercodeliste

Land, Numer, Abk.

Argentina, 0118, ar

Australia, 0121, au

Austria, 0120, at

Belgium, 0205, be

Brazil, 0218, br

Canada, 0301, ca

Chile, 0312, cl

China, 0314, cn

Denmark, 0411, dk

Finland, 0609, fi

France, 0618, fr

Germany, 0405, de

Hong Kong, 0811, hk

India, 0914, in

Indonesia, 0904, id

Italy, 0920, it

Japan, 1016, jp

So gehen Sie vor: Wählen Sie an Ihrem PC-Monitor eine Auflösung von 1360 x 768 bei 60Hz und speichern Sie diese Einstellung. Schalten Sie Ihren PC aus und schließen Sie den ausgeschalteten LCD-TV an. Verwenden Sie einen Bildschirmschoner, um das Einbrennen von statischen Bildinhalten zu verhindern.

PC-Eingang wählen

Schalten Sie den LCD-TV wieder ein. PC-Eingang wählen (siehe S.15).

Hinweis(e):

• Wenn kein Signal oder ein Signal mit einer nicht unterstützten Auflösung anliegt, wird Kein Signal angezeigt.
• Da es sich bei diesem LCD-TV nicht um einen PC-Monitor handelt, kann die Wiedergabe nicht für jeden PC/ für jede Grafikkarte garantiert werden.
• Der digitale PC-Anschluss am HDMI-Eingang wird nicht unterstützt.
• Falls der PC am HDMI-Eingang zufällig eine Bild erzeugen sollte, so ist dessen korrekte Darstellung nicht gewährleistet. Die digitale PC-Verbindung ist keine zugesicherte Funktion dieses TV-Gerätes.

Unterstützte PC-Auflösungen
Auflösung fps (Hz)
640x480 60
800x600 60
1024x768 60
1280x720 60
1280x768 60
1360x768 60
1280x1024	60
1440x900	60
1920x1080	60

Verwenden Sie ein handelsübliches VGA-Kabel (nicht mitgeliefert), um Ihren PC mit dem LCD-TV zu verbinden.

TV (Rückseite)

Beispiel: Kontrast einstellen.

1 Im PC-Betrieb MENU 1x drücken.

Bildmodus Speicher Helligkeit 50 Contrast 85 Farbtemperatur Erweiterte Video VGA Zurücksetzen

2 ▲ oder ▼ so oft drücken, bis die gewünschte Funktion markiert ist, z.B. 📋/Kontrast, dann ENTER drücken. Mit ◀ oder ▶ einstellen.

3 Drücken Sie mehrmals RETURN, um zum normalen Bildschirm zurückzukehren.

Die Punkte im einzelnen:

Ausgewählte Elemente		Tipp zum Setup
VGA

Hier können Sie nur Geräte mit HDMI- oder DVI-Ausgang anschließen. Es gibt keine Adapter für andere Geräte. Beispiel: Es gibt keine Adapter von SCART auf HDMI.

DVI-Geräte benötigen zur Audioübertragung zusätzlich ein Audiokabel.

HDMI-Eingang wählen (siehe S.15).

i TV/DVD INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE /EPGI 7 8 9 SETUP/MENU RETURN 0 P + ENTER/ CH LIST P - FREEZE P→P AUDIO DVD MENU TOP MENU CANCEL PLAY MODE ANGLE ZOOM + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Auswahl des HDMI-Signals

1 Wählen Sie die /Erweiterte Video und dann HDMI modus.

DNR Normal Blauer Hintergr. Aus HintergrundBel. 100 HDMI modes Auto

2 Drücken Sie zur Auswahl des gewünschten Modus oder ▶

Auto: Auto (Werkseinstellung), kann so bleiben. Änderung nicht notwendig.

PC: PC (für PC), falls gewünscht.

Video: Video (für Video), falls gewünscht.

3 MENU drücken, um das Menü zu verlassen.

Hinweis(e):

• Beachten Sie die Bedienungsanleitung des anzuschließenden HDMI-Gerätes.
  Wenn über HDMI-Kabel kein Bild erscheint, verbinden Sie das HDMI-Gerät zunächst über SCART-Kabel. Dann nehmen Sie die Fernbedienung des HDMI-Gerätes und rufen das SETUP-Menü des HDMI-Gerätes auf. Dort stellen Sie nach Anleitung des HDMI-Gerätes ein, dass ein HD-Bild über HDMI ausgegeben werden soll. Danach erst wählen Sie den HDMI-Eingang dieses TV-Gerätes, wie hier auf Seite 15 (Video-Eingang wählen) beschrieben.
• Der HDMI2-Anschluss besitzt keinen analogen Audio-Eingang. Wenn Sie hier ein DVI-Gerät anschließen, hören Sie keinen Ton über die TV-Lautsprecher. Wollen Sie den Ton eines DVI-Gerätes über die TV-Lautsprecher hören, dann schließen Sie das DVI-Gerät an HDMI-1 an.
• Die Lautstärke des HDMI-Zuspielers stellen Sie auf Maximum. Die gewünschte Lautstärke stellen Sie mit der Fernbedienung des TV-Gerätes ein.

1. Verschiedene Geräte anschließen

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
  • Die gewünschte Verbindung herstellen.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.

Geräte mit SCART-Ausgang haben eine sehr geringe Bild-Auflösung von nur 576i. Das analoge SCART-Signal zeigt deshalb auf jedem HDready- oder FullHD-Gerät eine sichtbar geringere Bildqualität, als das digitale HDMI-Signal. Das Bild erscheint unscharf oder schwimmt, die Farben laufen ineinander. Es ist technisch leider nicht möglich, mit SCART die gleiche Bildqualität wie mit HDMI zu erreichen. Es werden z.Zt. keine Flachbildschirme angeboten, die das können.

Falls Sie SCART-Geräte an einem HDready- oder FullHD-TV-Gerät betreiben wollen, müssen Sie deshalb mit einem unscharfen Bild rechnen. Bei falscher Einstellung im SCART-Gerät kann sich das Bild noch weiter verschlechtern. Beachten Sie deshalb folgende Anleitung:

Receiver/Player mit SCART-Ausgang schließen Sie an die SCART-Buchse an. Verwenden Sie ein dickes SCART-Kabel von mindestens 1cm Durchmesser. Dünnere Kabel erzeugen sichtbare Bildstörungen. Im SETUP-Menü des Receivers/Players stellen Sie ein: Videosignal: RGB, TV-Format: 16:9. Die Lautstärke des Receivers/Players stellen Sie auf Maximum. Die gewünschte Lautstärke stellen Sie nur am TV-Gerät ein. Wenn es aus den TV-Lautsprechern brummt oder rauscht, wenn die Bildqualität sehr schlecht ist, dann überprüfen sie obige Einstellungen am Receiver/Player.

Wenn Sie Hilfe zur Einstellung des Receivers/Players benötigen, schauen Sie bitte in seine Bedienungsanleitung oder fragen Sie Ihren Händler oder den Hersteller des Receivers/Players. Das gewünschte TV-Programm und den Videotext wählen Sie mit der Fernbedienung des Receivers. Es ist generell nicht möglich, TV-Programme eines Receivers in einem TV-Gerät zu speichern. Falls das TV-Gerät nicht automatisch auf SCART umschaltet, wählen Sie den Eingang bitte manuell, wie auf Seite 15 beschrieben.

2. Anschluß eines Digital-Verstärkers oder Digital-A/V-Receivers

(mit DTS- oder Dolby Digital-Decoder)

DTS und Dolby Digital sind zwei verschiedene Systeme. Die Wiedergabe von DTS-DVDs mit einem Dolby-Digital-Receiver ist nicht möglich. Verwenden Sie den zu Ihren DVDs passenden Decoder.

TV (Rückseite)

• Im Menü der DVD wählen Sie die Dolby-Digital (DD) Tonspur, wenn Sie einen DD-Decoder angeschlossen haben.
• Einige DVDs sind zweiseitig bespielt, wobei nur eine Seite die DD-Tonspur enthält. Legen Sie die DVD mit der passenden Seite ein.
• Wird eine DTS-Tonspur wiedergegeben, sind die eingebauten Lautsprecher stumm geschaltet. Der DTSTon kann nur digital über den Digitalausgang wiedergegeben werden. Zum Abhören ist ein DTS-Decoder notwendig.

3. Videoplayer oder Camera anschließen

TV (Rückseite)

4. DVD player mit Componenten-Ausgang anschließen

COMPONENT-Eingang wählen (siehe S.15).

Hinweis(e):

• Der Componenten-Eingang unterstützt folgende Formate: 576p/i@50Hz, 480p/i@60Hz, 720p@50/60Hz 1080i@50/60Hz.
• Kopiergeschützte PayTVHD-Signale aus HD-Receivern oder HD-Playern werden entweder nicht über Component übertragen, oder sie werden vom zuspielenden Gerät in niedriger Auflösung (576i oder p) übertragen.

Prüfen Sie bitte folgende Punkte, bevor Sie Ihr Gerät zum Service geben:

Symptom Mögliche Lösung Seite
TV ein-/ ausschalten
Kein Bild, kein Ton.	Das Gerät wurde durch versehentliches Berühren der ♣ -Ein-/Aus-Taste ausgeschaltet. Schalten Sie es mit der ♣ -Ein-/Aus-Taste wieder ein. Mit der Taste INPUT SELECT den gewünschten Eingang wählen. Oder: das Gerät ca. 1 Minute lang vom Strom trennen.	815
Das Einschalten mit der Fernbedienung funktioniert nicht.	Das Gerät ist ausgeschaltet. Die Betriebsanzeige ist dunkel. Schalten Sie das Gerät mit der ♣ -Ein-/Aus-Taste am TV-Gerät ein.	8
Gerät schaltet automatisch ein oder aus.	Im Menü ‘Zeiteinstellung/Zeit’ neben Timer ‘Aus’ einstellen. Im Menü ‘Zeiteinstellung’ neben Abschalt-Timer ‘Aus’ einstellen. Im Menü ‘Zeiteinstellung’ neben Abschaltung bei Nichtbedienung ‘Aus’ einstellen.	29
Gerät schaltet sich aus, wenn im Tunerbetrieb nichts empfangen wird.	Das ist normal. Wenn im Tunerbetrieb 15 Minuten lang nichts empfangen wird, schaltet das Gerät in STANDBY.	20
TV-Tuner
Kein Empfang mit dem eingebauten Tuner.	Scartkabel zunächst nicht anschließen. Mit der Taste INPUT SELECT ‘TV’ wählen. Antenne anschließen oder Antenne prüfen.	15
Horizontale Balken laufen durchs Bild. Einige Sender haben ein schlechtes Bild	Prüfen Sie die Antennenanlage. Verwenden Sie ein fabrikneues Antennenkabel mit hochwertiger Schirmung.
Sender verschwinden immer nach dem Sendersuchlauf.	Benutzen Sie den Aktualisierungssuchvorgang zur Sendersuche. Dann bleiben die bereits gespeicherten Sender erhalten.	18
Mit analogem Kabelanschluss unscharfes Bild, die Farben laufen ineinander oder das Bild schwimmt, oder zeigt Schatten oder Geisterbilder.	Die Bildqualität kann nicht besser sein, als die des zugeführten Signales. Abhilfe: Verwenden Sie zum TV-Empfang einen HDTV-Kabelreceiver mit HDMI-Ausgang.
Verzerrtes Bild. Taste ‘Picture Size’ so oft	drücken, bis die Verzerrung behoben ist. 27
Schwarze Balken oben u. unten u. rechts u. links.	Taste ‘Picture Size’ so oft drücken, bis die Balken verschwunden sind. Nicht alle TV-Sender unterstützen immer die automatische Einstellung.	27
Bei DVB-T fehlen VHF-Sender. Bei der automatischen Senderspeicherung war England eingestellt. TV-einst. Rückst. ausführen. Danach für Land Deutschland einstellen. Senderspeicherung erneut laufen lassen.	30
Im Menü 📄 kann Kanäle nicht gewählt werden.	RETURN-Taste drücken. Mit der Taste INPUT SELECT ‘TV’ wählen. Dann erneut versuchen.	15
Ein DVB-Sender zeigt Bildstörungen mit Klötzchen.	Manche Sender verwenden eine sehr geringe Datenrate. Dann sind Bildstörungen normal und nicht zu vermeiden.
Bei DVB-T-Empfang setzt ab und zu der Ton kurzzeitig aus.	Bei unzureichendem Empfang möglich. Verwenden Sie eine größere Antenne oder einen geeigneteren Antennenstandort.
Manche digitale Programme werden nicht angezeigt.	Die Antenne ist zu weit vom Sender entfernt, oder diese Programme werden am Betriebsort nicht angeboten.
SCART-Anschluss
Ton zu leise oder Rauschen oder Brummen.	Lautstärke am Receiver/Player auf Maximum stellen. Gewünschte Lautstärke mit der Fernbedienung des TV-Gerätes einstellen.
Rechts oder links oder bei beiden Lautsprechern: kein Ton, Ton setzt aus.	Wackelkontakt im SCART-Kabel. Neues SCART-Kabel versuchen. Oder: Fehler im angeschlossenen Gerät, anderes SCART-Gerät versuchen.
Rot-, Grün- oder Blaustich. Rot, Grün oder Blau fehlt oder Bild schwarz.	Wackelkontakt im SCART-Kabel. Neues SCART-Kabel versuchen. Oder: Fehler im angeschlossenen Gerät, anderes SCART-Gerät versuchen.
Keine Farbe oder Bild schwarz. AV Eingang auf Auto einstellen. 29
Externer Receiver oder Player
Receiver: Bild bleibt stehen oder sichtbare Klötzchen.	Überprüfen Sie Ihre Empfangsanlage, z.B. Spiegel neu ausrichten, neues LNB versuchen, Kabel austauschen, Verstärker prüfen, usw.
Schwarze Balken oben u. unten u. rechts u. links, oder verzerrtes Bild.	Im Setup-Menü des Receivers / Players mit der Fernbedienung des Receivers / Players das TV-Format ‘16:9’ einstellen.
Bei einigen Filmen schwarze Balken rechts u. links.	Der Receiver empfängt eine 4:3-Sendung. Dann sind schwarze Balken rechts u. links normal.
Bei einigen Filmen schwarze Balken oben u. unten.	Das ist bei Filmen im Cinemascope-Format normal.
Allgemein
TV-Gehäuse knackt (macht Geräusche) bei Erwärmung oder Abkühlung.	Kein Grund zur Sorge. Das ist normal und bei Kunststoffgehäusen nicht vollständig vermeidbar.
Helligkeit, Farbe u. Kontrast ändern sich, je nach Blickwinkel.	Kein Grund zur Sorge. Das ist normal für alle LCD-TV-Geräte.
Das Bild flackert bei Kameraschwenks. Kein Grund zur Sorge. Das ist normal für 50Hz-LCD-TV-Geräte.
Kein Bild oder kein Ton bei HDMI-Verbindung.	HDMI-Verbindungen tauschen untereinander HDCP- Informationen aus. Manchmal verstehen sich die verschiedenen Geräte nicht auf Anhieb. Schalten Sie das zuspielende Gerät aus und wieder ein oder ziehen sie das HDMI-Kabel heraus und stecken es wieder ein. Verwenden Sie ein fabrikneues HDMI-Kabel mit max. 5m Länge. Im Menü des zuspielenden Gerätes führen Sie einen RESET aus. Beachten Sie dazu die Bedienungsanleitung des zuspielenden Gerätes. Installieren Sie die neueste Firmware von der Website des Geräteherstellers auf dem zuspielenden Gerät.
Uhrzeit ist falsch bei DVB-T-Empfang. Im	Menü ‘Zeiteinstellung/Zeit’ Auto-Synchronisation ‘Ein’ einstellen. 29
Uhrzeit ist falsch bei Kabel-Analog-Empfang.	Im Menü ‘Zeiteinstellung/Zeit’ Auto-Synchronisation ‘Aus’ einstellen. Datum u. Uhrzeit manuell einstellen. Diese Einstellung nach jeder Unterbrechung der Stromversorgung wiederholen.	29
DVD
Selbstgebrannte Discs laufen nicht oder zeigen Störungen.	Für die jeweilige Disc ist keine Abhilfe möglich. Die Wiedergabe jeder selbstgebrannten Disc kann nicht garantiert werden.	31
Das Abspielen startet nicht. Es ist keine Disc eingelegt worden.Eine nicht abspielbare Disc wurde eingelegt. Legen Sie eine abspielbare Disc ein. Führen Sie die Disc mit der Beschriftung nach vorne (zum Bildschirm hin) in den DVD-Player ein.
Eject funktioniert nicht. Die Disc kommt nicht heraus.	Es befindet sich keine Disc im Gerät. Legen Sie eine Disc ein.TV/DVD-Taste auf der Fernbedienung drücken, um in den DVD-Betrieb zu schalten.
8 cm-Discs werden nicht abgespielt. Dieses Produkt kann 8 cm Discs nicht abspielen.

• Es kann vorkommen, dass einige nicht aktive Pixel in Form von fixen blauen, grünen oder roten Punkten am Bildschirm auftauchen. Das ist kein Produktionsfehler. Es ist nach dem Stand der Technik nicht vermeidbar und allgemein üblich. Die max. Anzahl der nicht aktiven Pixel ist in der ISO-Norm 13406-2, Klasse 2 festgelegt.

* Dieses Produkt verwendet einen Kopierschutz, welcher von U.S.-amerikanischen und anderen Urheberrechten der Rovi Corporation geschützt ist. Der Nachbau und die Demontage des Produktes sind verboten.
* Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
* DVD ist eine Marke der DVD Format/Logo Licensing Corporation.
* Dieses Produkt ist durch bestimmte geistige Eigentumsrechte seitens Microsoft geschützt. Die Verwendung und/oder Verbreitung solcher Technologie außerhalb des Produktes ist verboten, sofern keine Lizenz seitens Microsoft vorliegt.
* DVB und die DVB-Logos sind ein eingetragenes Warenzeichen des DVB-Projekts.
* Das Logo „HD ready“ ist ein Markenzeichen der DIGITALEUROPE.
* DIESES PRODUKT WURDE IM RAHMEN DER AVC-PATENT-PORTFOLIO-LIZENZ LIZENZIERT FÜR DIE PRIVATE NUTZUNG DURCH EINEN VERBRAUCHER ODER FÜR EINEN ANDEREN UNBEZAHLTEN ZWECK ZUR (i) CODIERUNG EINER VIDEO-DATEI GEMÄSS DER AVC-NORM ("AVC-VIDEO") UND/ODER (ii) ZUR DECODIERUNG EINES AVC-VIDEOS, WELCHES DURCH EINEN VERBRAUCHER FÜR DEN PRIVATEN GEBRAUCH CODIERT WURDE UND/ODER VON EINEM VIDEO-ANBIETER ZUR VERFÜGUNG GESTELLT WIRD, DER ZUR BEREITSTELLUNG VON AVC-VIDEOS LIZENZIERT IST. HIERMIT WIRD KEINE LIZENZ FÜR IRGENDEINEN ANDEREN ZWECK GEWÄHRT ODER IMPLIZIERT. WEITERE INFORMATIONEN ERHALTEN SIE VON MPEG LA, L.L.C. SIEHE UNTER HTTP://WWW.MPEGLA.COM

\* HDMI

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

TV	TV26PL(W)6905DVD TV32PL(W)6905DVD
Tuner-Farb-System: Analog: P	AL UK, IR, CCIR, FRANZÖSISCHES System, B/G, D/K, I/I, L
	Digital: DVB-T (OFDM 2k/8k 16QAM/64QAM), DVB-T HD (H.264)
Videofarbsystem:	PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
Senderspeicher:	102 analoge Speicherplätze, 69 digitale Speicherplätze (2000 Service)
Empfangsbereich:	Analog: IreE2~E4, X~Z+2, S1~S10, E5~E12, S11~S41, E21~E69
	Digital: E5~E12, ItaD~H2, Fra1~6, Rus6~12, E21~E69
LCD:	66 cm sichtbar 80 cm sichtbar
	TFT Active Matrix Colour LCD, 1366 x 768 Pixel, Pixelfehlerklasse: ISO 13406-2, Klasse 2
	Bildwiederholfrequenz: 50/60 Hz
HDMI Eingang:	HDMI kompatibel (type A Stecker), HDCP kompatibel
	Unterstützte Modi: PAL: 576i/576p/720p/1080i/1080p
	NTSC: 480i/480p/720p/1080i/1080p
	HDMI Audio: 2-Kanal PCM, 32/44.1/48 kHz, 16/20/24 bps
Audio-Ausgangsleistung ca.:	2x 10W Musikleistung
DVD
Signalformat: PAL und NTSC (nur Regionalcode 2)
Discabmessungen: DVD (12cm), CD (12cm)
Ausgangspegel:	Audio: (RCA) -12dBm, 1k Ω
	Digital Audio: 0,5 Vss, 75 Ω
Laser:	CD: Wellenlänge: 775 - 815nmMax. Leistung: 0,5mWDVD: Wellenlänge: 650 - 666nmMax. Leistung: 2,0mW
ALLGEMEIN
Stromversorgung:	220-240V, 50Hz
Leistungsaufnahme:Betrieb:	ca. 79 W bei 230V, 50 Hz ca. 86 W bei 230V, 50 Hz
Standby / Aus:	ca. <0,50 W bei 230V, 50Hz
Gewicht (ohne Zubehör):	ca. 6,5 kg	ca. 9,4 kg
Abmessungen ca.:	63(B)x48(H)x22(T)cm	76(B)x56(H)x25(T)cm
Umgebungstemperatur:	Betrieb: 5°C ~ 40°C Lagerung: -20°C ~ 60°C Geringer als 80%rF
Luftfeuchtigkeit:
MITGELIEFERTES ZUBEHÖR
2 Batterien (AA/R6/UM-3), Fernbedienung, Netzkabel, Standfuß (2-teilig), 5 Schrauben für Standfuß

Technische Änderungen vorbehalten!

Was

Neuwaren-Herstellergarantie (nur gültig in Verbindung mit dem Kaufbeleg).

Sollte sich innerhalb von 24 Monaten ab dem Kaufdatum ein Fabrikationsmangel zeigen, so wird das Produkt kostenlos nachgebessert. Nach Wahl des Herstellers erfolgt die Nachbesserung durch Reparatur oder Austausch gegen ein gleichartiges Produkt. Weitergehende Ansprüche ergeben sich aus dieser Garantie nicht. Die gesetzlichen Gewährleistungsansprüche an den Verkäufer bleiben ansonsten unberührt. Wird eine Garantieleistung erbracht, so verlängert sich die Garantie dadurch nicht. Diese Herstellergarantie gilt nur für ungebrauchte Neuware, die erstmalig in den Verkauf gelangt ist. Sie ist beschränkt auf das Gebiet der Bundesrepublik Deutschland. Für die Fehlerfreiheit gebraucht gehandelter Ware haftet der Verkäufer im Rahmen der gesetzlichen Gewährleistung.

Vermuten Sie während der Garantiezeit einen Fabrikationsfehler dieses ORION-Produktes, wenden Sie sich bitte an folgende Service-Nummer des Herstellers:

Wo

Hersteller und Garantiegeber: ISP KG / Max-Planck-Str. 20 / 63303 Dreieich

Tel.: [phone] (Mo.-Fr.: 08:00-12:00 u. 13:00-15:30 Uhr)

(14ct/min aus dem deutschen Festnetz, Mobilfunk max. 42ct/min.)

Warum

Erkennt der Hersteller während der Beratung einen Fabrikationsfehler dieses Produktes, und stimmt damit Ihrer Vermutung zu, so veranlasst er innerhalb der Garantiezeit eine kostenlose Serviceleistung (Nachbesserung) zur Behebung des Fehlers.

Notieren Sie bitte hier Modellbezeichnung und Seriennummer. Beides finden Sie auf der Rückseite des Produktes auf dem Typenschild. Diese Daten werden benötigt, wenn Sie Fragen zu dem Produkt haben.

Model: TV-

Serial-No.:

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen dauerhaften Wiedergabe von Standbildern. Standbilder treten z.B. auf, wenn JPEG-Dateien, Videotext oder Internet-Web-Seiten angezeigt werden. Fortdauernd gezeigte Standbilder können in den Bildschirm einbrennen und als Geisterbilder sichtbar bleiben. Wenn ein Standbild einbrennt, so ist dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit der Ware. Vermeiden Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

- Fortdauernde kontinuierliche Wiedergabe sich wiederholender Szenen, z.B: Newsticker von Nachrichten Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Pixelfehler:

Das hier verwendete Panel (der Bildschirm) ist entsprechend der Norm ISO 13406-2 Klasse 2 gefertigt. Diese Norm beschreibt, wieviele Pixel maximal dunkel bleiben, dauerhaft leuchten oder flackern dürfen. Es ist gewährleistet, dass die in dieser Norm genannte Pixelfehlerzahl nicht überschritten wird.

G12/08

Mitgelieferten Standfuß montieren

Mitgelieferten Standfuß montieren

Hinweise:

• Stellen Sie sicher, dass das TV-Gerät nicht mit dem Strom verbunden ist.
• Legen Sie eine weiche Decke unter, um Tisch und TV-Gerät vor Kratzern zu schützen.
  • Vorsicht ! Nicht auf den Bildschirm drücken - Glasbruchgefahr!

So gehen Sie vor:

1) TV-Gerät mit der Vorderseite auf einen stabilen Tisch legen.
2) Teile wie in der Zeichnung ausrichten.
3) In Pfeilrichtung zusammenbauen.

TV26... TV32...

Teile mit den mitgelieferten Schrauben festschrauben.

Standfuß demontieren

Zur Wandmontage muss der Fuß demoniert werden. Entfernen Sie dazu 2 Schrauben (M, siehe Seite 11) auf der Rückseite. Nehmen Sie den Fuß komplett ab.
