BEDIENUNGSANLEITUNG TV26LB900 ORION

Lesen Sie diese Anleitung und die darin enthaltenen Sicherheitshinweise vor Inbetriebnahme. Wird das Gerät an Dritte weitergegeben, muss diese Anleitung mitgeliefert werden.

Das Produkt besitzt u.a. folgende Eigenschaften:

• 16:9-LCD-Bildschirm, Pixelfehlerklasse: ISO 13406-2 Klasse 2
- Energie- und gewichtssparende LED-Backlight-Technologie ohne giftiges Quecksilber.
- OSD-Anzeigen in 15 Sprachen (English, Espanol, Deutsch, Francais, Italiano, Svenska, Nederlands, Russisch, Portugues, Türkce, Griechisch, Suomi, Polski, Dänisch und Norwegisch)

• Kombi-Tuner für Kabel-analog und DVB-T

• Elektronische Programmzeitschrift (EPG) für DVB-T

• 2000 Senderspeicherplätze

- Front-Sensortasten rechts unter dem Bildschirm

- Mechanischer Netzschalter für 0,0 W Leistungsaufnahme (nur TV32...)

- Autom. Abschaltung nach 4 Stunden bei Nichtbenutzung gemäß EU-Ökodesign-Anforderung 642-2009 (abschaltbar)

Kopfhörer-Warnhinweis

Laute Musik kann Ihr Gehör bleibend schädigen. Das Gehör kann sich von einem Schaden nicht erholen. Die Beeinträchtigung des Gehörs bildet sich nicht zurück. Deshalb Kopfhörer niemals übertrieben laut stellen.

Batteriehinweis

Der Gesetzgeber hat die Entsorgung von Batterien eindeutig geregelt. Batterien müssen vom Händler oder von kommunalen Sammelstellen in haushaltsüblichen Mengen kostenlos zurückgenommen werden. Batterien dürfen nicht mehr über den Hausmüll entsorgt werden. Nutzen Sie die kostenlosen Rückgabemöglichkeiten! Schonen Sie Ihre Umwelt. Geben Sie verbrauchte Batterien zurück.

DVB-T-Hinweis

• DVB-T-Empfang ist nur dort verfügbar, wo DVB-T ausgestrahlt wird. Ihr Händler informiert Sie gerne über die Verfügbarkeit.
• Zum DVB-T-Empfang muss eine DVB-T-Antenne angeschlossen werden.
• Hinweis für PC-Besitzer mit Internetzugang: Auf der Internetseite http://www.ueberallfernsehen.de können Sie sich die DVB-T-Empfangsgebiete nach Postleitzahlen anzeigen lassen. Sie können sehen, ob Empfang möglich und welche Art von Antenne erforderlich ist.
• Der DVB-T-Empfänger in diesem TV-Gerät empfängt unverschlüsselte DVB-T-Sender nach aktuellem Stand der Technik (2010).
• Siehe auch Seite 18 für weitere Informationen.

Entsorgungshinweis

Entsorgen Sie das Gerät am Ende seiner Lebensdauer nicht über den Hausmüll. Der Handel und kommunale Sammelstellen nehmen Altgeräte in haushaltsüblichen Mengen kostenlos zurück.

Die Originalverpackung sollten Sie für den Wiedertransport, z.B. für den Garantie-Service, aufbewahren.

Eigenschaften....2

Inhalt....3

Sicherheitshinweise 4

Aufstellen....6

Inbetriebnahme....6

Strom sparen 6

Bedienelemente / Sensortasten 8

Fernbedienung....9

Anschlüsse 11

Auto Installation nur für analoges Kabel-TV ...... 12

Auto Installation für DVB-T und analoges

Kabel-TV 13

Auto Installation für Satellitenempfang 14

OSD-Sprache einstellen 15

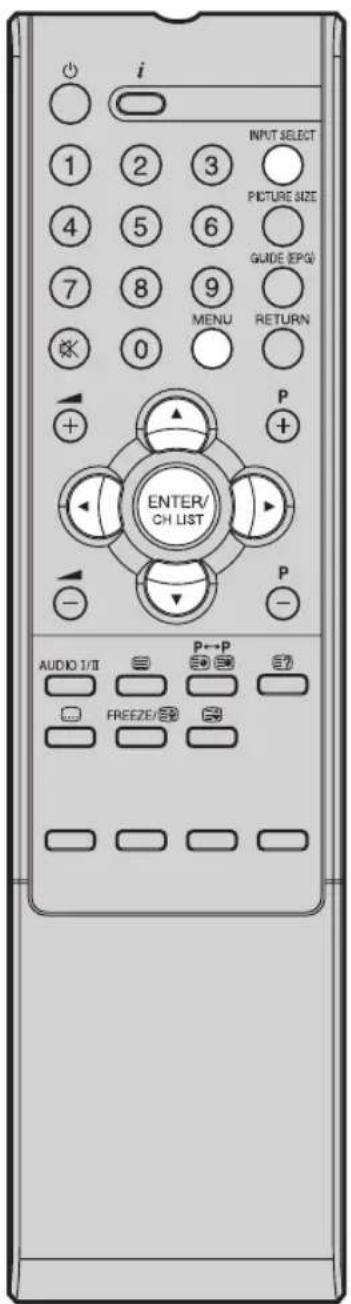

Eingang wählen 15

Autom. Senderspeicherung für analog.

KabelTV....16

Autom. Senderspeicherung nur für DVB-T ..... 17

Sender bearbeiten 18

Aktualisierungssuchvorgang 18

Auto-Synchronisation....19

Basisfunktionen 20

Videotext....21

Stereo-Empfang im analogen Kabel-TV 22

Anmerkungen zum DVB-T-System 23

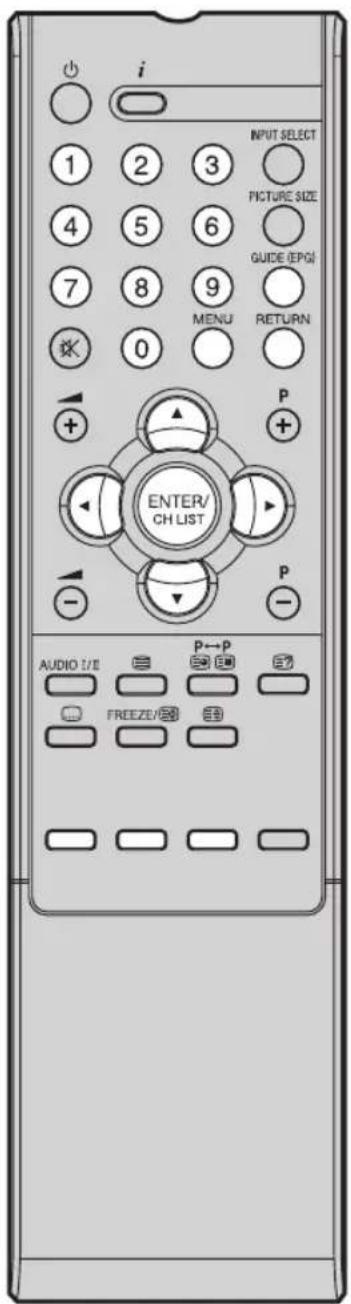

Passworteinrichtung (Kindersicherung) 24

Bildformat und Auflösung 25

Bildformat 26

Menüfunktionen 28

PC-Einstellung 31

HDMI-Eingang 32

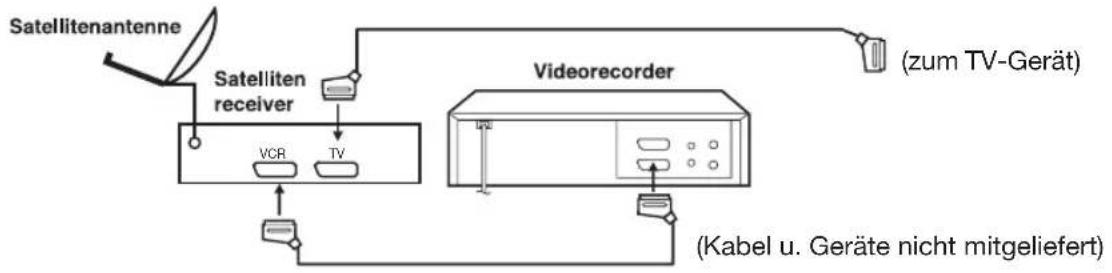

Anschluss anderer Geräte 33

Fehlersuche 35

Technische Daten 36

Lizenzhinweise 36

Garantie....37

Mitgelieferten Standfuß montieren 38

Anschlüsse 39

Das Gerät wurde unter Berücksichtigung aller aktuellen Sicherheitsbestimmungen hergestellt. Die folgenden Sicherheitshinweise sollen Sie vor unvorsichtigem Gebrauch und den damit verbundenen Gefahren schützen.

• Jedes Elektrogerät kann trotz sorgfältiger Fertigung einmal einen Defekt aufweisen. Sollten Sie Rauchentwicklung oder ungewöhnlich starke Hitzeentwicklung feststellen, ziehen Sie sofort den Netzstecker.
• Auf ausreichende Belüftung achten! Niemals neben oder unter Gardinen aufstellen!
• Das Netzkabel nur an 220\~240V / 50Hz anschließen. An keine andere Spannung anschließen.
• Das Netzkabel muss so verlegt sein, dass es jederzeit ohne Schwierigkeiten von 220\~240V getrennt werden kann.
• Überlassen Sie Reparaturen dem Fachmann.
• Gerät nicht öffnen. Eigene Reparaturversuche können einen Brand verursachen.
• Von Nagetieren fernhalten. Nagetiere (auch Nymphensittiche) nehmen Elektrokabel gerne zum Zerbeissen. Das Tier kann einen Kurzschluss verursachen (Feuergefahr!) und einen tödlichen Stromschlag erhalten.
• Zum Trennen vom Stromnetz immer am Stecker ziehen. Nicht am Kabel ziehen. Das Kabel kann überlastet werden und einen Kurzschluss verursachen.
• Niemals nass reinigen. Nur ein angefeuchtetes Tuch, wie für die Möbelpflege, benutzen.
• Nicht in oder unter Wasser tauchen!
• Gerät so aufstellen, dass durch das Kabel keine Stolperfallen entstehen.
• Gerät nur auf stabilen, erschütterungsfreien Unterlagen betreiben, um jede Gefahr durch Herabfallen zu vermeiden.
• Beachten Sie, dass Kleinkinder im Krabbelalter das Gerät an der Netzchnur vom Tisch oder Schrank ziehen können. Das Kind kann sich dabei verletzen.
• Gerät nicht in der Nähe von Wärmequellen betreiben. Das Gehäuse und das Kabel können durch die Hitzeeinwirkung beschädigt werden.
• Auf den Nachahmungstrieb von Kleinkindern achten! Keine Gegenstände durch die Lüftungsschlitze stecken!
  • Die Lüftungsschlitze müssen frei bleiben! Keine Zeitungen oder Decken auf das Gerät legen!
• Die Fernbedienung ist kein Spielzeug! Kleinkinder können Batterien verschlucken. Falls eine Batterie verschluckt wurde, sofort einen Arzt aufsuchen.
• Der Bildschirm ist aus Glas gefertigt und kann unter Gewalteinwirkung brechen. Vorsicht beim Aufsammeln der scharfkantigen und spitzen Glassplitter.

Hinweis: Die Frontscheibe besteht aus spezialbeschichtetem Kunststoff und kann leicht verkratzen. Niemals mit Fensterreiniger reinigen, weil sonst die Beschichtung abgelöst wird (siehe Reinigungsanleitung S. 7).

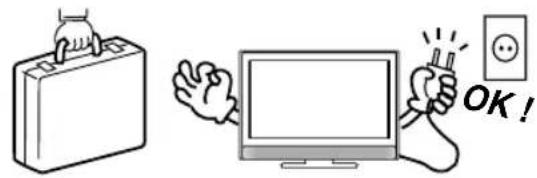

Um einen lebensgefährlichen Stromschlag zu vermeiden, beachten Sie bitte folgende Hinweise:

• Vor Feuchtigkeit schützen. Niemals im Bad oder in der Sauna benutzen.
• Niemals in der Nähe einer Badewanne, Dusche oder eines Swimmingpools benutzen.
• Das Gerät niemals benutzen, wenn es nass geworden ist. Das kann auch Kondensationsfeuchte sein, die gerne im Winter entsteht, wenn das kalte Gerät in eine beheizte Wohnung gebracht wird. Warten Sie besonders im Winter nach einem Transport mit der Inbetriebnahme, bis sich das kalte Gerät an die Raumtemperatur angepasst hat.
• Keine schweren Gegenstände auf das Kabel stellen. Die Isolation kann beschädigt werden.
• Beschädigte Netzkabel niemals mit Isolierband umwickeln, sondern erneuern.
• Niemals ein Gerät mit defektem Gehäuse betreiben. Ein zerbrochenes Gehäuse nicht notdürftig reparieren, sondern erneuern.
• Vor jeder Reinigung das Gerät vom Stromnetz trennen.

OK!

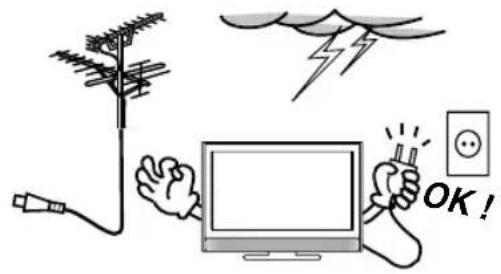

Bei Gewitter den Netzstecker aus der Steckdose ziehen. Ziehen Sie auch den Antennenstecker aus der Antennensteckdose.

OK!

Wenn Sie verreisen, ziehen Sie den Netzstecker aus der Steckdose.

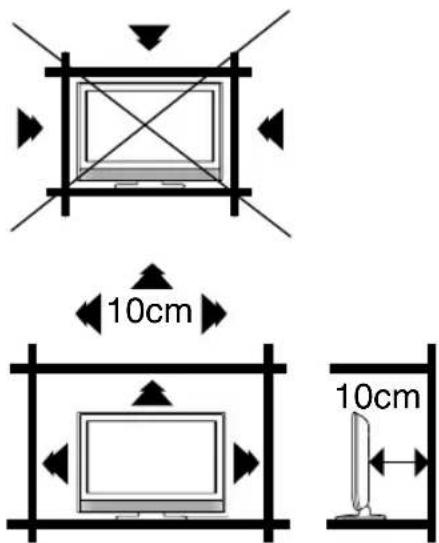

Das Gerät erwärmt sich im Betrieb. Um eine Überhitzung zu vermeiden, keine Decken auf das Gerät legen. Die Lüftungsschlitze müssen frei bleiben. Nicht in der Nähe von Heizkörpern aufstellen. Nicht ständiger direkter Sonnenbestrahlung aussetzen.

Korrekte Aufstellung im Regal.

Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden, es dürfen keine mit Flüssigkeiten gefüllte Gegenstände, wie Vasen, auf dem Gerät abgestellt werden. Auf oder in das Gerät gelangende Flüssigkeiten können schweren Schaden anrichten.

Sollte das Gerät nass geworden sein, ziehen Sie sofort den Netzstecker und wenden Sie sich an eine qualifizierte Servicestelle, bevor Sie das Gerät wieder in Betrieb nehmen.

Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Transportieren

Vergewissern Sie sich vor dem Transport, dass alle Kabel aus dem Gerät herausgezogen sind.

- Ein vergessenes Kabel kann einen Kurzschluss oder ein Feuer verursachen.

Bewegen Sie das Gerät mit mindestens 2 Personen.

- Nur senkrecht transportieren (siehe Bild).

Verwenden Sie nur Untergestelle / Fernsehtische, die das Gewicht des Gerätes sicher unterstützen.

• Der Tisch darf auch dann nicht kippen, wenn das TV-Gerät auf dem Tisch angestoßen wird.
• Durch das hohe Gewicht kann das Gerät auf Holztischen mit sehr weicher Oberfläche bleibende Eindrücke hinterlassen.
• Möbelpolitur kann die Gummifüße angreifen und auflösen. Auf dem Tisch können schwarze Abdrücke sichtbar bleiben. Verwenden Sie deshalb nur Fernsehtische, die für diesen Zweck konstruiert sind.

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen Wiedergabe von Standbildern. Standbilder treten z.B. auf, wenn Sie JPEG-Dateien, Videotext oder Internet-Web-Seiten betrachten. Standbilder können in den Bildschirm einbrennen. Sie können als Geisterbilder sichtbar bleiben. Wenn ein Standbild einbrennt, so ist dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit der Ware. Vermeiden Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

- Länger andauernde, fortdauernde Wiedergabe sich wiederholender Szenen, z.B: Newsticker von Nachrichten-Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Strom sparen

Der in den technischen Daten angegebene hohe Stromverbrauch im Betrieb wird nur bei maximaler Helligkeit der Displaybeleuchtung erreicht. Maximale Helligkeit ist nur bei taghellem Umgebungslicht notwendig, um ein leuchtkräftiges, kontrastreiches Bild zu erhalten. Bei geringerem Umgebungslicht, z.B. abends, kann das Bild bereits zu hell sein und blenden. Die Helligkeit der Displaybeleuchtung lässt sich im Menü Hintergrundbel. (siehe S. 28) auf den gewünschten Wert verringern. Es lässt sich bis zu 30% Strom sparen, wenn der Hintergrundbel. auf einen kleineren Wert eingestellt wird.

Ist DBC (Dynamic Backlight Control) eingeschaltet (siehe S. 28), ändert sich die Helligkeit der Displaybeleuchtung in Abhängigkeit vom Videosignal. Der Stromverbrauch ändert sich mit der Helligkeit der Videoszenen. Dunklere Szenen verbrauchen weniger Strom als helle Szenen. So ergibt sich im Mittel ein geringe-rer Stromverbrauch bei eingeschaltetem DBC.

Hinweis(e):

• Höchste Kontrastwerte werden nur bei maximaler Einstellung (100) von Hintergrundbel. erreicht.
• Größter Stromspareffekt ergibt sich bei minimaler Einstellung von Hintergrund.
• Technisch bedingt kann bei gedimmter Displaybeleuchtung sowie bei eingeschaltetem DBC ein leiser Summton hörbar sein. Das ist normal und kein Anlass zur Besorgnis. Es liegt deshalb kein Produktionsfehler vor. Wenn das leise Summen ausnahmsweise einmal bei extrem leiser Umgebung stört, stellen Sie den Wert von Hintergrundbel. wieder auf die Werkseinstellung 100 zurück und schalten Sie DBC aus.

Reinigen des LCD-Bildschirmes

Sicherheitshinweis:

Vor jeder Reinigung das Gerät komplett von der Stromversorgung trennen. Dazu Stromstecker aus der 230V-Haushaltssteckdose herausziehen.

Was Sie niemals tun dürfen:

LCD-Bildschirme sind nicht wasserdicht gefertigt. Niemals Reiniger oder Flüssigkeit auf den Bildschirm sprühen. Gelangt Flüssigkeit in den Bildschirm hinein, wird der Bildschirm zerstört. Niemals Fensterreiniger, Lösungsmittel oder sonstige Reiniger verwenden. Diese Mittel sind nicht für die Reinigung von LCD-Bildschirmen geeignet. Sie zerstören den Bildschirm.

Was können Sie selbst reinigen?

Staub: mit trockenem Staubtuch.

Fingerabdrücke: mit trockenem Microfasertuch. Muss das Tuch angefeuchtet werden, darf nur reines Wasser verwendet werden.

Gefahr! Das Tuch darf nur leicht feucht sein. Keinesfalls darf es so nass sein, dass Flüssigkeit aus dem Tuch heraustropft und in den Bildschirm hinein gelangen kann. Deshalb das Tuch vor der Reinigung sorgfältigst auswringen, bis es fast ganz trocken ist.

Glasbruchgefahr! Wischen Sie vorsichtig, mit wenig Druck. Der Bildschirm besteht innen aus Glas und kann durch Druck zerbrechen.

Was können Sie nicht selbst reinigen?

Verschüttete Flüssigkeiten, insbesondere Erfrischungsgetränke, zerstören den Bildschirm nach kurzer Einwirkungsdauer. Der Schaden wird möglicherweise erst nach einigen Tagen sichtbar. Sobald sichtbare Schäden eingetreten sind, kann der Bildschirm nicht mehr repariert werden. Möglicherweise kann das TV-Gerät noch gerettet werden, wenn der Bildschirm sofort in einer Fachwerkstatt zerlegt und fachmännisch gereinigt wird. Äusserliches Abwischen der verschütteten Flüssigkeit reicht nicht aus, um die Zerstörung des Bildschirms zu verhindern. Lassen Sie sich vor Auftragserteilung einen Kostenvoranschlag erstellen.

Betrachtungsabstand (nur TV22..., TV26... u. TV32...)

Ihr neues TV-Gerät ist mit seinem FullHD-Bildschirm besonders zur Wiedergabe von HD-Signalen geeignet. HD-Signale werden z.Zt. nur von folgenden Quellen angeboten:

1. DVB-S2-HDTV-Satelliten-Receiver
2. HDTV-Kabelreceiver
3. Blu-ray-Player.

Nur mit diesen Geräten können Sie HD-Signale wiedergeben und so die überragende Bildqualität Ihres neuen FullHD-TV-Gerätes genießen. Zum Anschluss eines dieser Geräte benötigen Sie ein HDMI-Kabel (nicht mitgeliefert) zur Wiedergabe in maximaler FullHD-Qualität.

Der empfohlene minimale Betrachtungsabstand für HD-Signale beträgt ca. 1 Meter. Natürlich dürfen Sie auch einen größeren Abstand zum TV-Gerät halten, dann sind aber die feinen Einzelheiten des HD-Signales nicht mehr zu sehen.

Standard-Signal

Andere Quellen bieten nur Standard-Auflösung mit max. 576 Zeilen, z.B. analoges KabelTV, MPEG2-DVB-T, DVB-S-Satelliten-Receiver, DVD-Player, VHS-Videorecorder, usw.

Im analogen KabelTV werden 16:9-Sendungen nur mit 432 Zeilen Auflösung übertragen. Aus dieser niedrigen Zeilenzahl ergibt sich die sichtbar schlechteste Bildqualität aller Signalquellen. Die Farben können ineinander laufen, das Bild sieht unscharf aus, oder es schwimmt.

Deshalb beträgt der empfohlene minimale Betrachtungsabstand für analoges KabelTV: 2,50 Meter. Natürlich dürfen Sie auch einen größeren Abstand zum TV-Gerät halten. Wenn Sie diesen empfohlenen Abstand jedoch unterschreiten, dann sind die Mängel des 60 Jahre alten analogen KabelTV-Signales deutlich zu sehen.

Was können Sie tun, um die Bildqualität bei analogem KabelTV zu erhöhen?

Fragen Sie Ihren Kabelbetreiber nach einem Probeabonnement für digitales KabelTV. Das Abo dauert in der Regel 3 Monate und ist für sehr geringes Entgelt beim Kabelbetreiber bestellbar. Sie erhalten vom Kabelbetreiber einen digitalen HDTV-Kabelreceiver mit HDMI-Ausgang und ein HDMI-Kabel. Sie werden sehen, die Bildqualität des digitalen KabelTVs ist sichtbar besser als die des analogen KabelTVs.

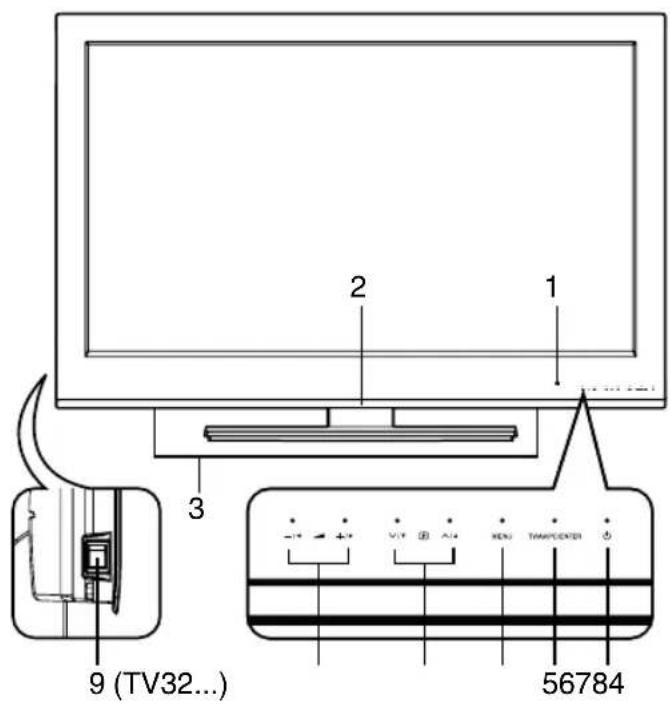

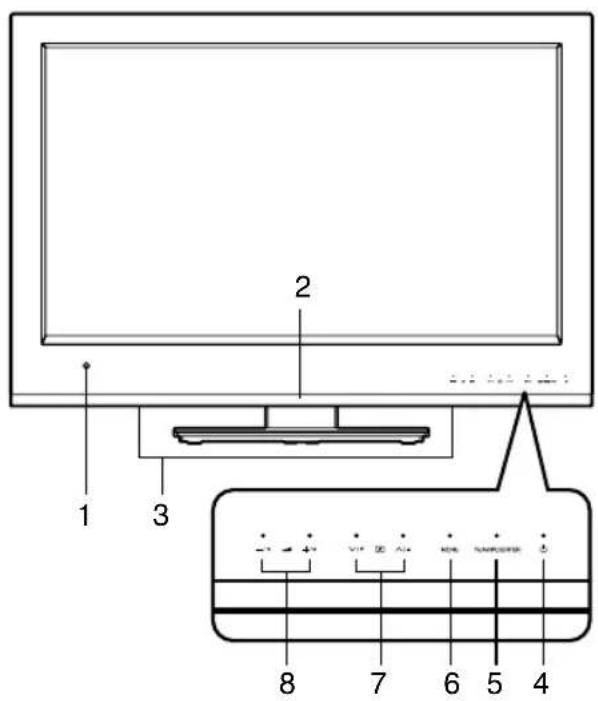

TV19... u. TV22... TV26... u. TV32...

1 2 3 4 5 6 7 8

9 (TV32...) 2 1 3 56784

Beschreibung der Bedienelemente:

1. Fernbedienungsempfänger:

Die Fernbedienung funktioniert nur, wenn das Gerät eingeschaltet ist oder die Betriebsanzeige rot leuchtet.

1. Betriebsanzeige: Die Betriebsanzeige leuchtet nach dem Ausschalten mit der Fernbedienung rot und bei eingeschaltetem Gerät normalerweise blau.

3. Lautsprecher

4-8. Sensortasten

1. So schalten Sie das Gerät mit der ⏻-Sensortaste ein oder aus:

Vorbereitung: Schließen Sie das mitgelieferte Stromkabel an eine Steckdose mit 220\~240V/50Hz an. (Nur TV32: Hauptschalter (9) einschalten.)

a) Einschalten:
Die Betriebsanzeige (2) leuchtet nicht. Das Bild ist komplett schwarz. Daumen auf die ⏻-Sensor-taste halten. Nach ca. 1 Sekunde leuchtet die Betriebsanzeige blau. Dann Daumen wegnehmen.
b) Ausschalten:
Zum Ausschalten Daumen auf die ⏻-Sensortaste halten. Zur Kontrolle erlischt die Betriebsanzeige. Das Bild wird komplett schwarz. Dann Daumen wegnehmen. Ab jetzt ist das Gerät ausgeschaltet und die Fernbedienung ohne Funktion.

1. TV/AV/PC/ENTER-Taste: TV/AV/COMPONENT/HDMI/PC-Eingang wählen. Im Menü: Funktion als ENTER-Taste.
2. MENU-Taste: Menu aufrufen.
3. (Programm) ∧/∨ (Auf/Ab)/▲/▼-Tasten: Mit dem eingebauten Tuner TV-Programme vorwärts u. rückwärts schalten / Im Menü : Einstellen.
4. (Lautstärke) +/- (Laut/Leise)/◀/▶-Tasten / Im Menü: Einstellen.
5. Hauptschalter: (Nur TV32...) Kippschalter an der Seite. Schaltet die Stromzufuhr komplett an / aus.

Zur kompletten Netztrennung das mitgelieferte Stromkabel aus der Steckdose herausziehen.

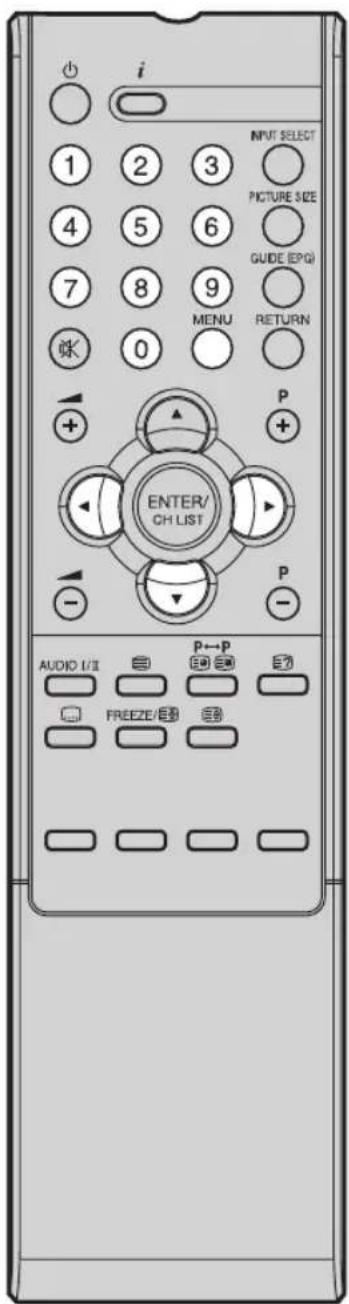

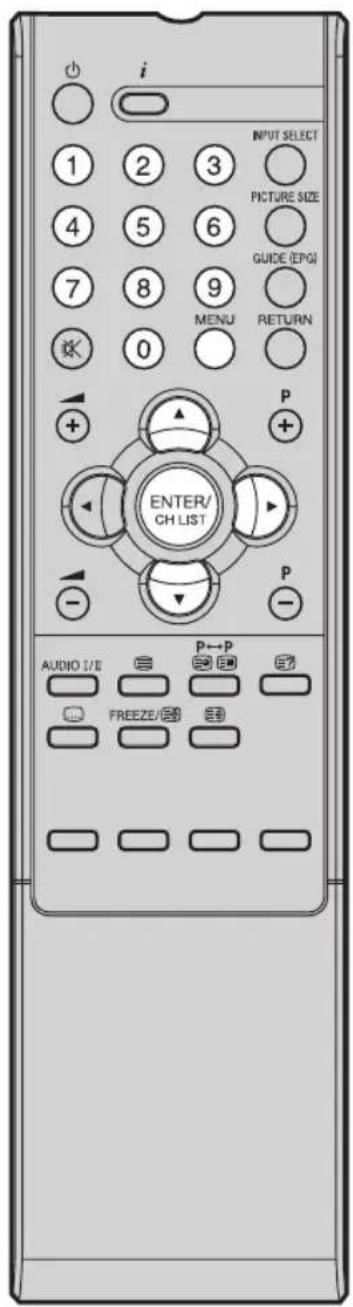

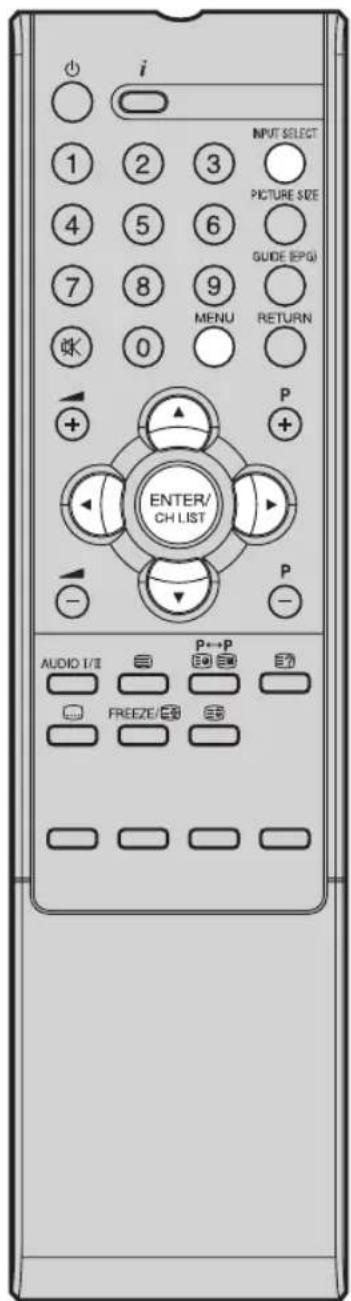

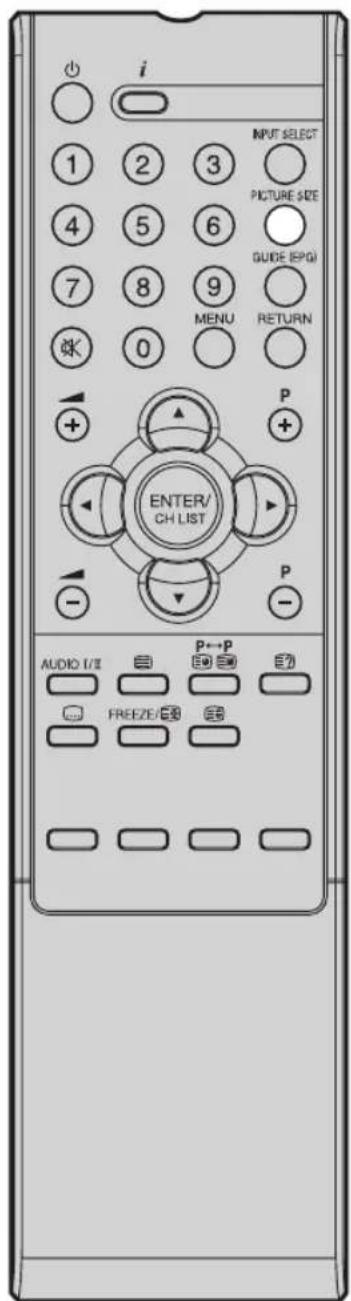

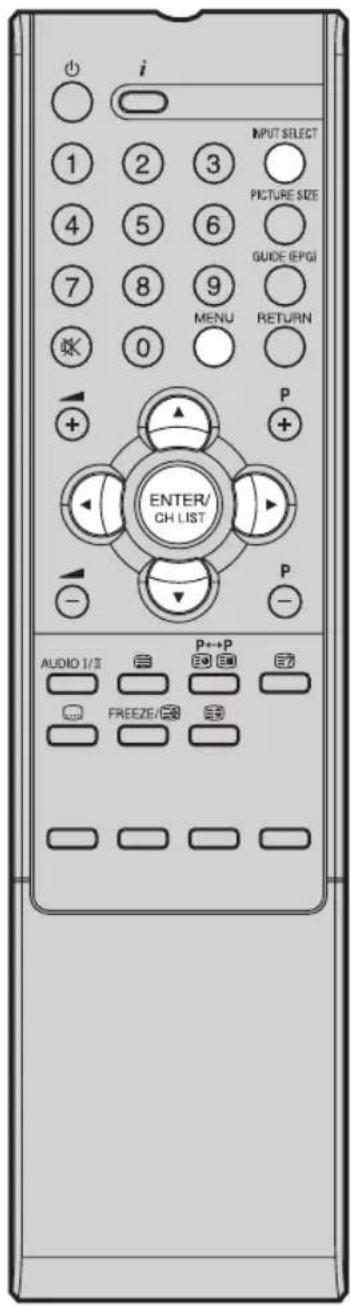

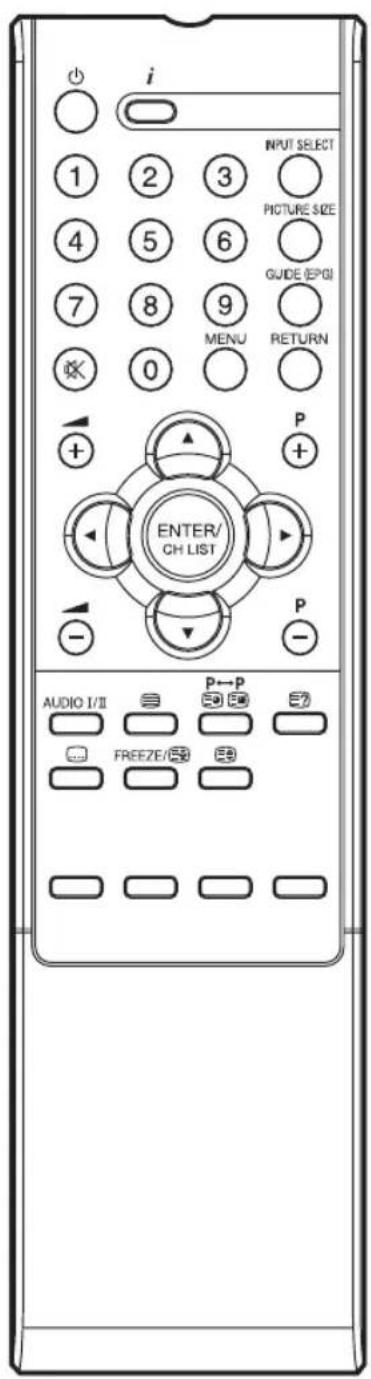

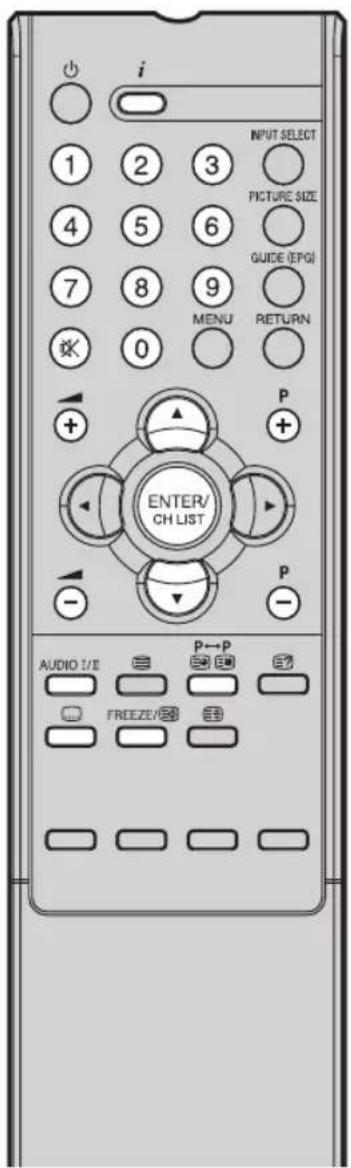

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 MENU RETURN 0 P + ENTER/ CH LIST P - AUDIO I/II P→P FREEZE/EBB EV

	Funktion Seite
	Ein-/ Standby-Taste 12
	Informationen anzeigen 20
	Senderspeicher wählenVideotextseite wählenPasswort 0 0 0 0 eingeben	202124
INPUT SELECT
	Anschluss auswählen 15
PICTURE SIZE
	Bildformat einstellen 26
GUIDE EPGI
	EPG (Electronic Progr. GUIDE) anzeigen 24
	Ton ein-/ausschalten 20
MENU
	Menü ein/aus 15
RETURN
	Menü ein- / ausschalten
	Lautstärke
	Senderspeicher od. Videotextseiteschrittweise schalten	20
	Cursor Tasten
	SpeichernSenderliste 20
AUDIO I/O
	Zwei-Kanal-Ton TON1/2-Umschalter 22
	Videotext ein/ TV+Text/ aus 21
	Schaltet zwischen den beiden zuletzteingestellten Programmen hin u. herVideotext-Unterseite wählen	2021
	Videotext-Antworttaste 21
	Untertitel anzeigen
FREEZU/EB	StandbildVideotextseite anhalten	2021
	Videotext vergrößern 21
	Fastext/TOPtext Tasten 21

Einsetzen der Batterien

Verwenden Sie Batterien Typ UM-3 (AA). Verwenden Sie keine Akkus. Die Fernbedienung wird mit der geringen Betriebsspannung von Akkus nicht zuverlässig arbeiten. Ersetzen Sie verbrauchte Batterien durch neue Batterien. Batterien niemals aufladen. Batterien können durch Aufladen explodieren.

Achtung:

• Leere verbrauchte Batterien können auslaufen, es tritt ätzender Elektrolyt aus. Die Fernbedie-nung wird dadurch zerstört. Verbrauchte Batterien deshalb rechtzeitig entfernen.
• Batterien sollten niemals übermäßiger Hitze wie Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden.

1 Batteriefach öffnen.

2 Batterien wie abgebildet einsetzen.

3 Batteriefach schließen.

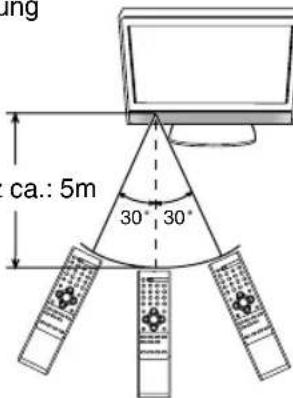

Wirkungsbereich der Fernbedienung

Zeigen Sie mit der Fernbedienung in Richtung des Gerätes. Innerhalb von ca. +/-30° arbeitet die Fernbedienung zuverlässig.

Fernbedienungsempfänger

Max. Distanz ca.: 5m

Max. Betriebswinkel

ca.: 5m 30° 30°

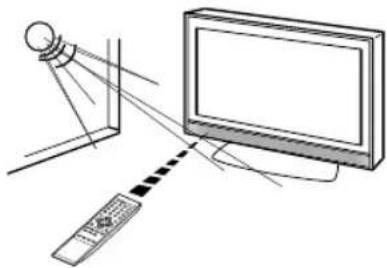

Die Fernbedienung wird in folgenden Fällen nicht oder nicht zuverlässig funktionieren:

a) Bei direkter Sonneneinstrahlung auf die Front des Gerätes.

b) Bei einem Hindernis zwischen Gerät und Fernbedienung.

c) Wenn die Batterien falsch herum eingesetzt sind. d) Wenn die Batterien verbraucht sind.

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
• Stellen Sie die gewünschte Verbindung her.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.
  Antenne (A) anschließen. Bei Empfangsstörungen wenden Sie sich bitte an einen Antennenfachbetrieb.

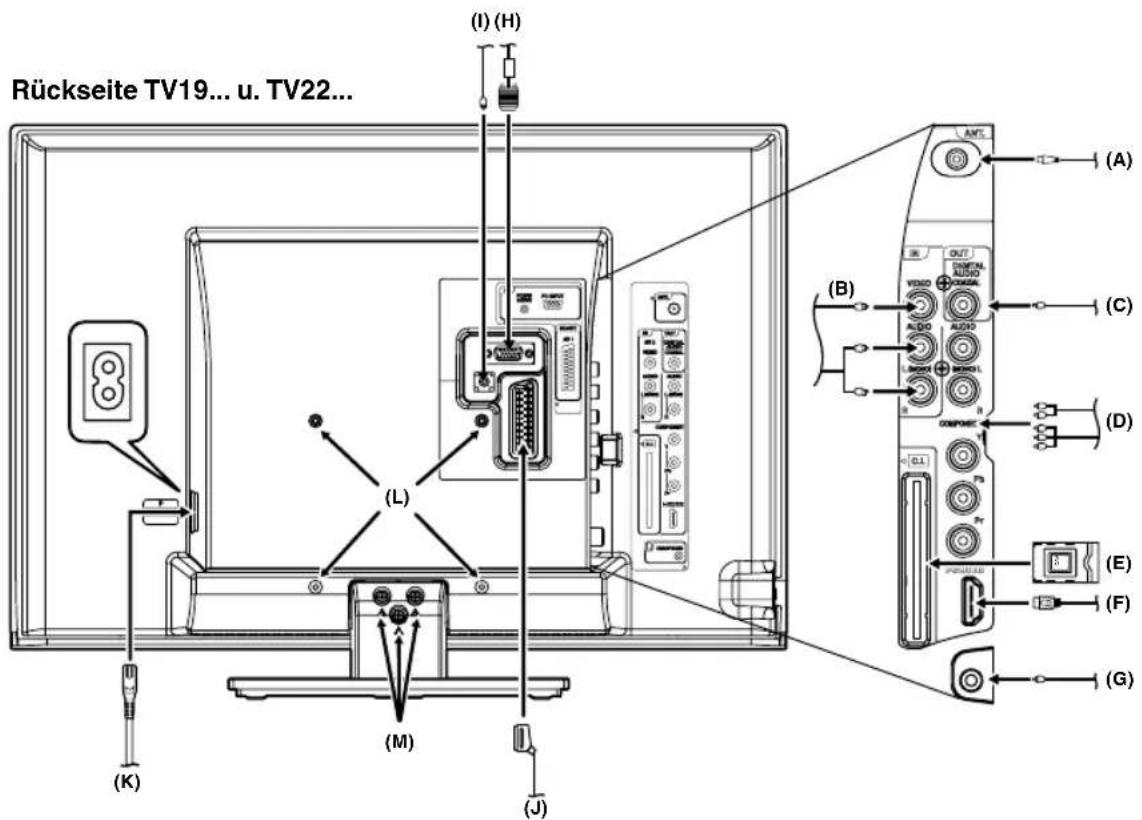

Rückseite TV19... u. TV22... (I) (H) (L) (M) (K) (J) (A) (B) (C) (D) (E) (F) (G)

TV26... u. TV32... siehe Seite 39.

(A) DVB-T-Antenne: Falls in Ihrem Sendegebiet bereits DVB-T angeboten wird, schließen Sie eine DVB-T-Antenne an. Oder schließen Sie einen analogen Kabelanschluss an. Der eingebaute Kombi-Tuner empfängt alle analogen Kabelprogramme und DVB-T-Sender.

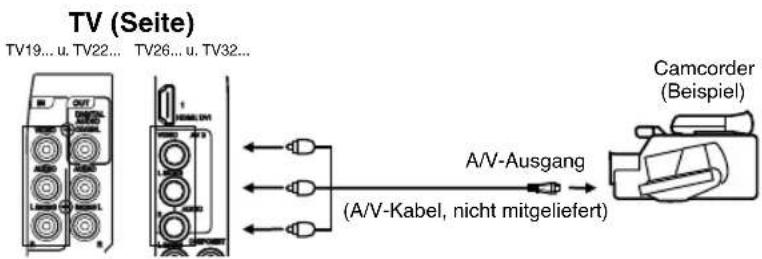

(B) AV2 Eingang: A/V-Composite-Eingang. Siehe S. 34.

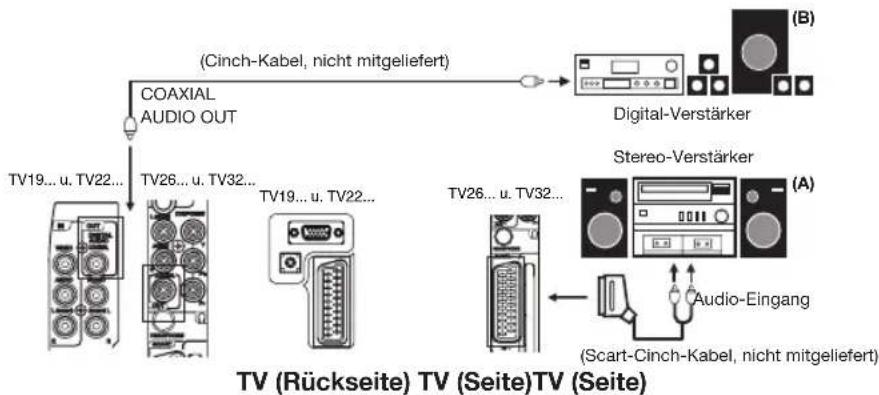

(C) DIGITAL AUDIO COAXIAL: digitaler Ausgang des DVB-T-Tones (siehe S. 34).
(D) COMPONENT Eingang: Siehe S. 34.
(E) C.I.-Slot: für DVB-T-PayTV, falls vom PayTV-Anbieter unterstützt.

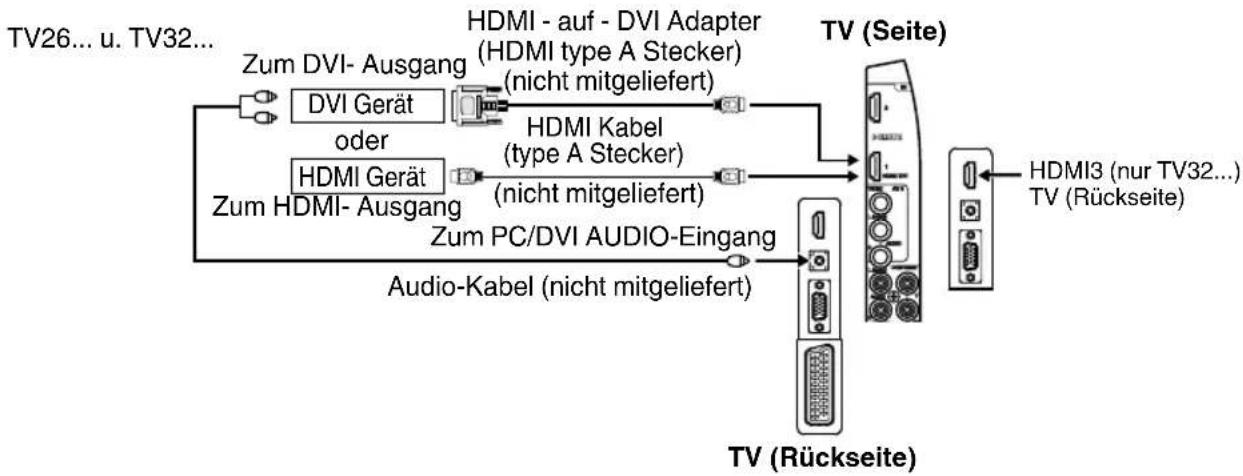

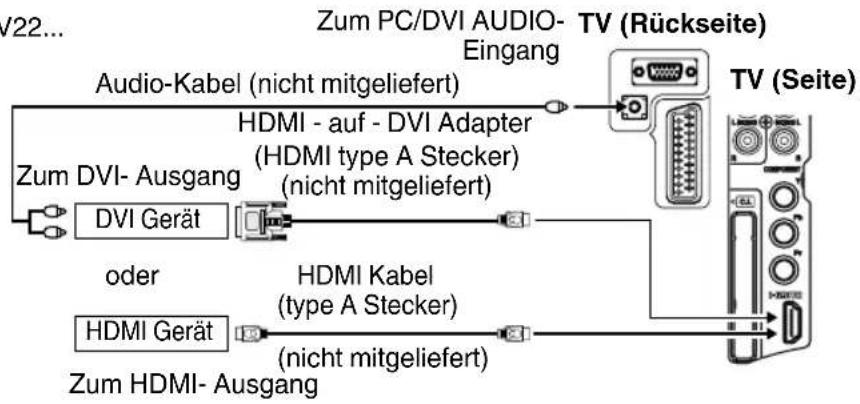

(F) HDMI Eingang (HDMI/DVI): Siehe S. 32.
(G) Kopfhörerbuchse: Zum Kopfhöreranschluss. Die eingebauten Lautsprecher werden ausgeschaltet.

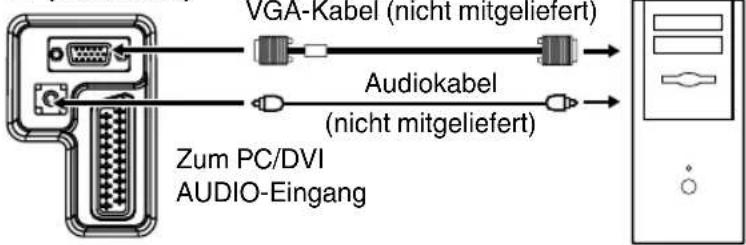

(H) PC-INPUT Eingang: Siehe S. 31.

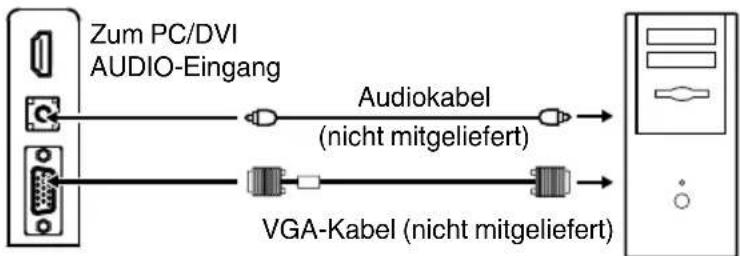

(I) PC/DVI AUDIO Eingang: Siehe S. 31, 32.

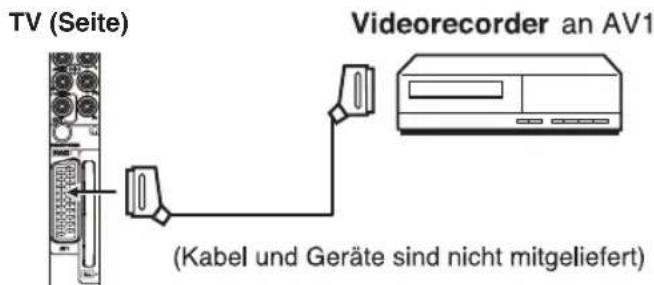

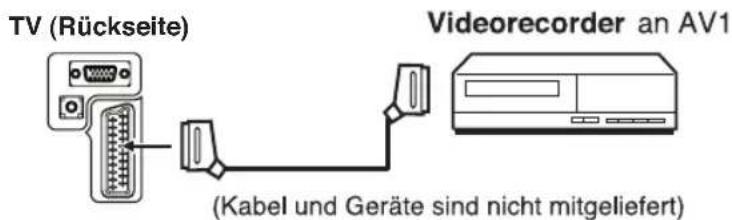

(J) Scart (AV1): Scartbuchse. Siehe S. 33\~34.

(K) Stromversorgung: Nur an 220\~240Volt / 50Hz anschließen. Ein beschädigtes Stromkabel niemals mit Isolierband „reparieren“, sondern erneuern. Haustiere nicht unbeaufsichtigt in die Nähe des Kabels lassen. Eine durchgebissene Isolation ist lebensgefährlich. Nagetiere (z.B.: Meerschweinchen, Nymphensittliche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen.

(L) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle Wandhalterung für dieses Modell.
(M) Zur Wandmontage 3 Schrauben entfernen und Fuß komplett abnehmen.

Auto Installation nur für analoges Kabel-TV

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das seit ca. 1985 verfügbare analoge Kabel-TV schauen. Das neue digitale DVB-T-Fernsehen möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerst das Antennenkabel des analogen Kabel-TV an. Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

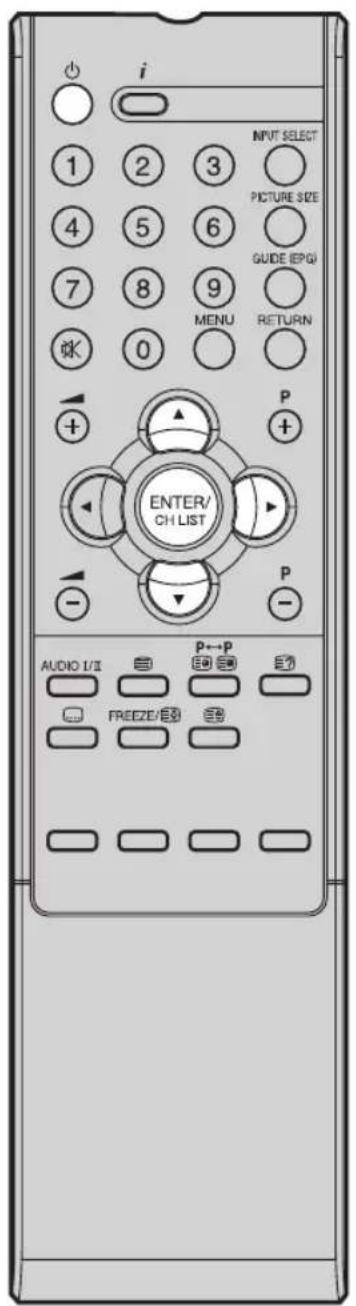

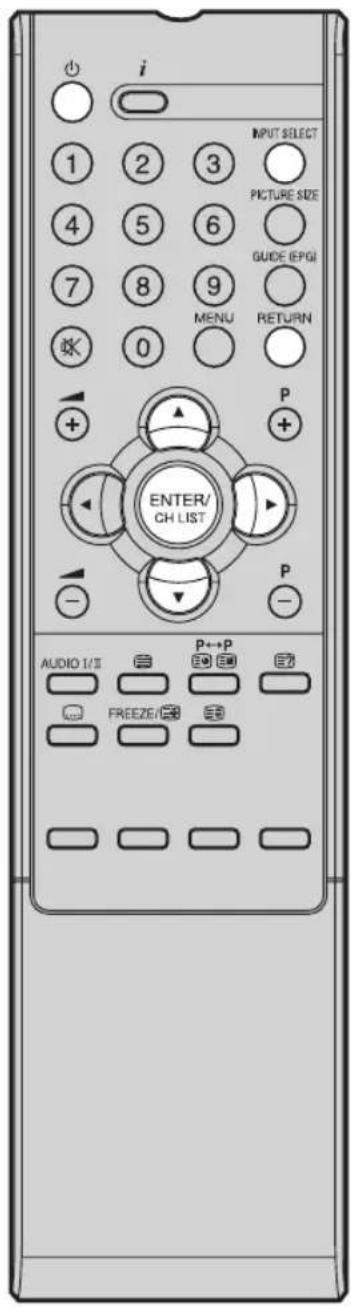

Vorbereitung:

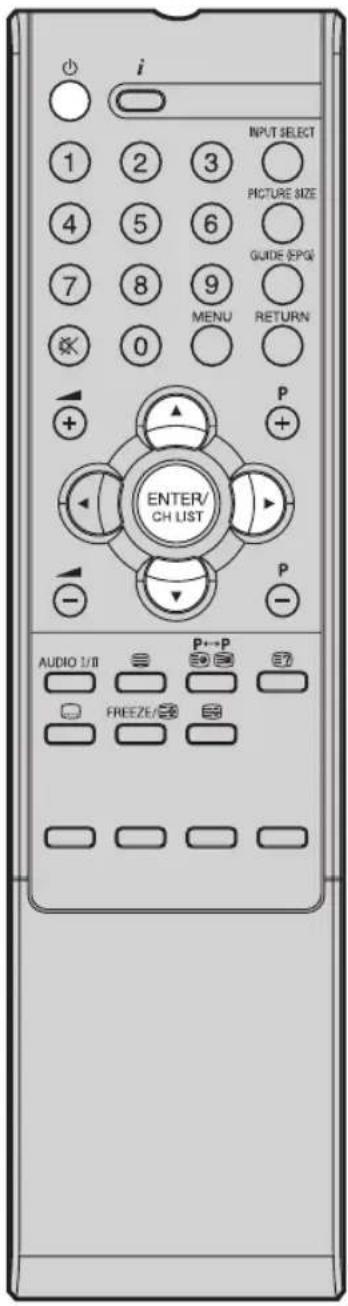

- Analoge Kabelantenne anschließen. Mit der ⏻ -Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige blau. Das Menü Auto Installation erscheint nach dem Einschalten.

i INPUT SELECT PICTURE SIZE GUIDE (PWM) RETURN P ENTER/ CH LIST P AUDIO 1/10 FREEZE/1/10 P↔P #7

1 Mit ▲oder ▼die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.
2 Mit ▲ oder ▼ das Land z.B. Deutschland, einstellen. Dann ▶ drücken.
3 Mit ▲ oder ▼ Zu Hause, einstellen. Dann ▶ drücken.

Hinweis:

'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder ▼ für „Aus“.

Dann ▶ drücken.

5 Das Fernsehgerät möchte zuerst nach DVB-T-Sendern suchen. Lassen Sie trotzdem jetzt die analoge Kabelantenne angeschlossen. Das Menü fordert Sie zwar auf, eine DVB-T-Antenne anzuschließen, das machen Sie aber nicht!

ENTER drücken, um die Sendersuche zu starten. Zur Bestätigung wird der Fortschritt in Prozent angezeigt. Diese Sendersuche ist schnell fertig, denn es werden keine DVB-T-Sender gefunden.

6 Nachdem 100% erreicht sind, erscheint das Menü rechts. ENTERdrücken, um jetzt analoge Kabelsender zu suchen. Zur Bestätigung wird der Fortschritt in Prozent angezeigt.

Auto Installation Nach 4 Standen ohne Nutzung dien das TV-Genutz automatisch abgeschaltet. Zum Ausschalten dieser Funktion Aus einstellen. Diese Einstellung kann auch über das Menu erfolgen. Autom. Abschaltung Ein Aus

Auto Installation Sendersuche DVB-T-Antenna anschließen. Suche DVB-T Sender jetzt suchen? Wird der Schnitt übersprungen, können die Sender später von Menü aus gesucht werden.

Auto Installation Analoge Kabel-Antonne anschließen. Analoge Kabelsender jetzt suchen? Wine der Schritt übersprungen, können die Sender später vom Mensl aus gesucht werden. 100%

Die Sender werden fortlaufend von 1 bis x gespeichert.

7 Nachdem die Anzeige 100% erreicht hat, ENTER drücken, um den Vorgang abzuschließen.

DVB-T-Sender speichern Sie nachträglich über den Aktualisierungssuchvorgang (siehe Seite 18).

Auto Installation für DVB-T und analoges Kabel-TV

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das DVB-T-Fernsehen schauen. Das analoge Kabel-TV möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerst eine DVB-T-Antenne an. Lassen Sie zuerst alle DVB-T-Sender automatisch speichern. Für die korrekte Funktion in Deutschland ist es wichtig, in Schritt 1 "Deutsch" und in Schritt 2 „Deutschland“ einzugeben.

Vorbereitung:

- DVB-T-Antenne anschließen. Mit der 📍 -Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige blau. Das Menü Auto Installation erscheint nach dem Einschalten.

i 1 2 3 INPUT SELECT PICTURE SIZE 4 5 6 GUIDE IEPGI 7 8 9 MENU RETURN 帐 0 P + ENTER/ CH LIST P - AUDIO I/I p←→p FREEZE/IEB EA

1 Mit ▲oder ▼ die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.

2 Mit ▲oder ▼das Land z.B. Deutschland, einstellen. Dann ▶ drücken.

3 Mit ▲oder ▼Zu Hause, einstellen. Dann ▶ drücken. Hinweis: 'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder ▼ für „Aus“. Dann ▶ drücken.

Auto Installation Nach 4 Stunden ohne Nutzeraktion wird das TV-Gerät automatisch abgeschaltet. Zum Ausschalten dieser Funktion Ater einstellen. Diese Einstellung kann auch über das Menü erfolgen. Autom. Abschaltung Ein Aus

5 Das Menü rechts erscheint. ENTER drücken, um DVB-T-Sender automatisch zu speichern. Die Anzahl der gefundenen DVB-T-Sender ist vom Aufstellungsort und der Empfangsleistung der Antenne abhängig.

Auto Installation Sendersuche DVB-T-Antenne anschließen. Suche DVB-T Sender jetzt suchen? Wird der Schritt übersprungen, können die Sender später vom Menu aus gesucht werden.

Hinweise:

- Eine größere DVB-T-Antenne kann eventuell mehr Sender empfangen, als eine kleinere.

6 Nachdem 100% erreicht sind, erscheint das Menü rechts. DVB-T-Antenne herausziehen. Stattdessen analogen Kabelanschluss anschliessen. ENTER drücken, um jetzt analoge Kabelsender zu suchen. Zur Bestätigung wird der Fortschritt in Prozent angezeigt.

Auto Installation Sendersuche Analoge Kabel-Antono anschließen. Suche Analoge Kabelender jetzt suchen? Wird der Schritt übersprungen, können die Sender später vom Meni aus gesucht werden. 100%

Die Kabelsender werden fortlaufend von 901 bis x gespeichert. Die DVB-T-Sender werden von 1 bis 900 gespeichert.

7 Nachdem die Anzeige 100% erreicht hat, ENTER drücken, um den Vorgang abzuschließen.

Auto Installation für Satellitenempfang

Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten einen Satellitenreceiver anschließen und nur Satellitensender sehen.

Vorbereitung:

- Satellitenreceiver und TV-Gerät mit SCART-Kabel (nicht mitgeliefert) verbinden. Mit der Taste einschalten. Zur Kontrolle leuchtet die Betriebsanzeige blau. Satellitenreceiver noch ausgeschaltet lassen. Das Menü Auto Installation erscheint nach dem Einschalten.

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPGI) 7 8 9 MENU RETURN OK 0 P + ENTER/ CH LIST P - AUDIO 1/3 P←+P FREEZE/EBB EB

1 Mit ▲oder ▼ die Sprache, z.B. Deutsch, einstellen. Dann ▶ drücken.

2 Mit ▲ oder ▼das Land z.B. Deutschland, einstellen. Dann ▶ drücken.

3 Mit ▲ oder ▼ Zu Hause, einstellen. Dann ▶ drücken. Hinweis: 'Geschäft' wählt automatisch optimale Werte für den Betrieb in einem Verkaufsraum.

4 Wenn Sie Autom. Abschaltung ausschalten möchten (siehe Seite 29), drücken Sie ▲ oder für „Aus“. Dann ▶ drücken.

Auto Installation Nach 4 Stunden ohne Nutzeraktion vind das TV-Genel automatisch abgeschaltet. Zum Ausschalten dieser Funktion Aus einstellen. Diesel Einstellung kann auch über das Menu erfolgen. Autom. Abschaltung Ein Aus

5 Zum Beenden jetzt RETURN drücken.

Auto Installation Sendersuche DVB-T Antenna anschließen. Suche DVB-T Sender jetzt suchen? Wird der Schritt Obereprungen, können die Sender später vom Mend aus gesucht werden.

6 Abschließend zeigt der Bildschirm: Führen Sie einen Sendersuchlauf durch. 7 Schalten Sie jetzt den Satellitenreceiver ein. Automatisch erscheint das Bild vom Satellitenreceiver. Nehmen Sie die Fernbedienung des Satellitenreceivers zur Hand und wählen Sie damit das gewünschte Satellitenprogramm.

Künftig schalten Sie zuerst das TV-Gerät ein und warten kurz, bis es sich komplett eingeschaltet hat. Danach schalten Sie den Satellitenreceiver ein. Automatisch erscheint das Bild vom Satellitenreceiver.

Hinweise:

- Sollte das Bild nicht automatisch erscheinen, drücken Sie 1x INPUT SELECT und wählen den Eingang, an dem der Satellitenreceiver angeschlossen ist, mit oder Danach 1x ENTER drücken.

OSD-Sprache einstellen

1x MENU drücken, um das Menü anzuzeigen.

OSD-Sprache Stromversorgung Beitrige-LED Zeiteinstellung Untertitel Tel erat Common Interface TV-inst. Rückst. Deutsch

2 Mit oder die gewünschte Sprache auswählen. 3 MENU drücken, um das Menü zu verlassen.

Eingang wählen

Hier wählen Sie aus, welchen Eingang Sie nutzen möchten.

Drücken Sie die INPUT SELECT -Taste.

Das Eingang-Menü erscheint.

Mit INPUT SELECT oder ▲ / ▼ auswählen und mit ENTER. innerhalb von ca. 6 Sekunden bestätigen.

TV19... u. TV22... TV26... TV32...

Eingang ✓ TV AV1 AV2 (Video) Component HDMI PC

Eingang ✓ TV AV1 AV2 (Video) AV3 Component HDMI 1 HDMI 2 PC

Eingang ✓ TV AV1 AV2 (Video) AV3 Component HDMI 1 HDMI 2 HDMI 3 PC

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 MENU RETURN 0 P + ENTER/ CH LIST P - AUDIO 1/II P↔P FREEZE/RE

Autom. Senderspeicherung für analog. KabelTV

INPUT SELECT-Taste drücken. TV wählen (siehe auch Seite 15).

MENU-Taste drücken.

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE I EPGI 7 8 9 MENU RETURN 0 P + ENTER/ CH LIST P - AUDIO 1/3 P←→P E→E→ FREEZE/Ω Ω

1 Mit oder ▼ wählen. Weiter mit ▶

2 Mit oder das Land einstellen, z. B. Deutschland. Mit oder Kanäle wählen. Weiter mit Sendersuche ist schon ausgewählt. Weiter mit

Sendersu che Aktualisierungssuchvorgang Sender vierbergen Sender sortieren Sender bearbelte n Feinabstimmung Signelstatus

3 Jetzt keine Antenne anschließen. ENTER drücken, um die automatische Senderspeicherung zu starten.

Start

4 Der Suchlauf läuft ca. 15 Sekunden. Dann erscheint eine Aufforderung: Analoge Kabel-Antenne anschließen..

5 Schließen Sie Ihre analoge Kabel-TV-Antenne an und drücken Sie ENTER. Die Sender werden von 1 bis x gespeichert.

Analoge Kabel-Antenne anschließen. Analoge Kabelsender jetzt suchen? 100%

6 Nachdem 100% erreicht ist, MENU drücken, um das Menü zu verlassen.

INPUT SELECT-Taste drücken. TV wählen (siehe auch Seite 15).

MENU-Taste drücken.

i INPUT SELECT PICTURE SIZE GUIDE EPGI RETURN OK 0 P + ENTER/ CH LIST P - AUDIO I/T P↔P FREEZE/EB EA

1 Mit ▲ oder ▼ wählen. Weiter mit ▶

2 Mit oder das Land einstellen, z. B. Deutschland. Mit oder Kanäle wählen. Weiter mit Sendersuche ist schon ausgewählt. Weiter mit

Sendersuche Aktualisierungssuchvorgang Sender verbergen Sender sortieren Sender bearbeiten Feinabstimmung Signalestatus

3 Jetzt eine DVB-T-Antenne anschließen. ENTER drücken, um die automatische Senderspeicherung zu starten.

Start

4 Der Suchlauf läuft ca. 15 Sekunden. Dann erscheint eine Aufforderung: Analoge Kabel-Antenne anschließen..

5 MENU drücken, um das Menü zu verlassen.

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPG) 7 8 9 MENU RETURN OK 0 P + ENTER/ CH LIST P - AUDIO I/II P→P FREEZE/II III

Sender verbergen, sortieren, bearbeiten, Feinabstimmung, Signalstatus

Das Menü Kanäle enthält 5 Funktionen: Sender verbergen, sortieren, bearbeiten, Feinabstimmung und Signalstatus.

1 Drücken Sie MENU. Mit ▲oder ▼wählen. Weiter mit .

2 Mit ▲oder ▼Kanäle wählen. Weiter mit ▶

Mit ▲oder ▼ die gewünschte Funktion wählen. Dann ▶ drücken.

Sendersuche Aktualisierungsauchworgang Sender verbergen Sender sortieren Sender bearbeitu Feinabstimmung Signalstatus

Sender verbergen: Drücken Sie zur Auswahl des Kanals, den Sie überspringen wollen, ▲ oder ▼ und dann ENTER. Es erscheint das Symbol √

Sender sortieren: Mit ▲oder ▼den zu verschiebenden Sender wählen. Dann ENTER drücken. Mit ▲ oder ▼ den gewählten Sender auf die gewünschte Position verschieben. Dann ENTER drücken.

Sender bearbeiten: Drücken Sie zur Auswahl des Kanals, den Sie bearbeiten wollen, ▲oder ▼nd dann ENTER.

Folgende Optionen werden angezeigt:

• Speicherplatznummer: Drücken Sie die Tasten 0-9 zur Eingabe der gewünschten Speicherplatznummer, dann drücken Sie ENTER.
• Frequenz (nur bei analogen TV): Sie können den Frequenzwert auch direkt über die Tasten 0-9 eingeben. Drücken Sie anschließend ENTER.
• Color system (nur bei analogen TV): Das Farbsystem wurde bereits auf Auto voreingestellt. Verändern Sie hier nichts. Jede Änderung führt zu Bild oder Tonstörungen.
• Tonsystem (nur bei analogen TV): Das korrekte Tonsystem ist schon eingestellt. Jede Änderung führt zu Tonstörungen.

Feinabstimmung (nur bei analogen TV): Ist bereits korrekt u. optimal eingestellt. Ändern Sie hier nichts. Jede Änderung führt zu Bild oder Tonstörungen. Auch der Videotext kann gestört werden.

Signalstatus (nur bei digitalen TV): Sie können die Signalstärke und -qualität des ausgewählten Service hier überprüfen. Justieren Sie gegebenenfalls die Antenne, um die maximale Signalstärke zu erreichen.

3 MENU drücken, um das Menü zu verlassen.

Aktualisierungssuchvorgang

Sie wollen nur neue Sender suchen und speichern.

In Schritt 2 mit ▲oder ▼Aktualisierungssuchvorgang wählen. Weiter mit ▶

Entweder DVB-T- oder Kabel-analog-Antenne anschließen.

Weiter mit ▶

Gespeicherte Sender bleiben erhalten. Neue Sender werden automatisch hinzugefügt.

i INPUT SELECT PICTURE SIZE GUIDE (EPG) MENU RETURN P ENTER/ CH LIST P AUDIO I/II P→P FREEZE/EB EB

Auto-Synchronisation bei DVB-T-Empfang

Durch diese Funktion wird die Zeit basierend auf den DVB-Signalinformationen angezeigt.

Wählen Sie zur manuellen Einstellung der Zeit "Aus" wie folgt und führen Sie dann die Datum- und Zeiteinstellungen durch.

1 Wählen Sie /Zeiteinstellung/Zeit/Auto-Synchronisation.

2 Mit oder Aus wählen.

3 ▼ drücken, um Datum auszuwählen und dann das Datum über die Tasten 0-9 eingeben.

Auto-Synchronisation Aus Datum 2010/10/21 Zeit 01:01:99 Timer Aus Einschalt-Timer 00:00:00 Ausschalt-Timer 00:00:00

4 Anschließend ▼drücken. Die Zeiteinstellung auf dieselbe Weise vornehmen.

5 MENU drücken, um das Menü zu verlassen.

Senderspeicher des eingebauten Tuners wählen

Mit der 10er-Tastatur Beispiel:

• Nr. 2: Zuerst 0 und dann innerhalb von 2 Sekunden 2 drücken.
• Nr. 29: Zuerst 2 und dann innerhalb von 2 Sekunden 9 drücken.
  • Nr. 929: Drücken Sie wie oben die 9, 2, 9.

i INPUT SELECT PICTURE SIZE GUIDE (EPCI) MENU RETURN P ENTER/ CH LIST P AUDIO I/II P←P FREEZE/80 0

Hinweis(e):

- Wenn der eingebaute Tuner im Tunerbetrieb nichts empfängt, z.B. wenn kein Antennenkabel angeschlossen ist, dann schaltet das Gerät nach ca. 15 Minuten in Standby aus.

Mit den P + oder – Tasten: P + oder – so oft drücken, bis der gewünschte Senderspeicherplatz erscheint. Das Umschalten dauert ca. 2 Sekunden. Von den 2000 Senderspei- cherplätzen erscheinen nur die, die mit Sendern belegt und nicht zum Überspringen markiert sind (s. Seite 18, Sender verbergen).

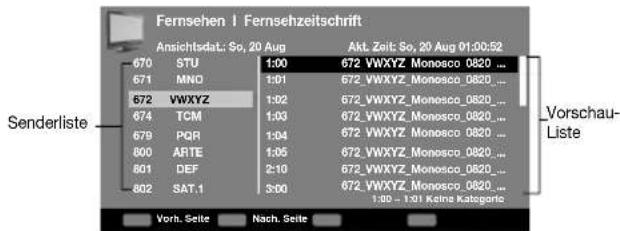

Senderliste

Die Senderliste zeigt die gespeicherten Sender. Zum Anzeigen der Liste ENTER drücken. Mit ▲oder ▼den Sender wählen. ENTER drücken, um den Sender anzuzeigen.

QuickView

P↔Pschaltet zum zuletzt benutzen Senderspeicherplatz.

- Selbst beim externen Eingabemodus geht es zurück zum zuletzt gewählten Senderspeicherplatz.

MUTE (Stummschaltung)

drücken. erneut drücken, um den Ton wieder einzuschalten. Oder + oder - drücken.

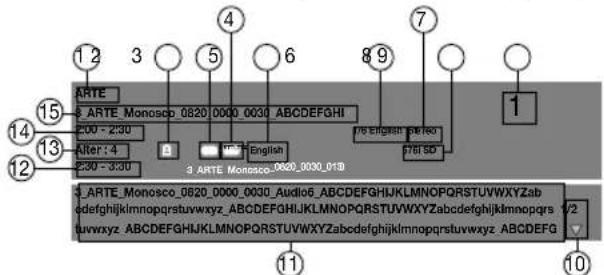

Information anzeigen:

Drücken Sie i. Die Information wird für ca. 4 Sekunden angezeigt.

Die Illustration ist ein Beispiel für DVB-T-Empfang.

1 2 3 4 5 6 7 8 9 10 ARTE

ARTE Monosco_0820_0000_0030 ABCDEFGHI

200 - 2:30 After : 4 English 2:30 - 3:30 3 ARTE Monosco_0820_0000_013 15 14 13 12 1 1 1 ARTE Monosco_0820_0000_0030 Audio5 ABCDEFGHIJKLMNOPQRSTUVWXYZab defghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz tuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz ABCDEFGH

ENGLISH

ENGLISH

ENGLISH

ENGLISH

ENGLISH

ENGLISH

1. Kanalname
2. Sperrstatus
3. DVB-Teletext verfügbar
4. DVB-Untertitel verfügbar
5. Untertitel-Sprache
6. Audio-Sprache
7. Audioformat

8. Videoformat

9. Kanalnummer

10. Es gibt mehr als 2 Seiten

11. Programmdetails
12. Dauer des nächsten Programms
13. Elterneinstufung
14. Programmdauer
15. Programmtitel

Hinweis(e):

• Wenn der DVB-Kanal, den Sie gerade ansehen, mehr als eine Audio-Sprache oder Untertitel-Sprache hat, können Sie die Sprache durch Drücken von AUDIO I/II bzw. von wechseln.
• TV19.../TV22.../TV26.../TV32...: Wenn ein DVB-Kanal mit Dolby Digital Audio gewählt ist, kommt kein Ton von den Lautsprechern des Geräts. Dolby Digital Audio können Sie nur über einen Verstärker hören, der mit einem Dolby Digital Decoder ausgestattet ist (siehe S. 34).
• TV19...H/TV22...H/TV26...H/TV32...H: Wenn ein DVB-Kanal mit HE-AAC Audio gewählt ist, wird der Ton nur über die Buchse „Digital-Audio-Out“ ausgegeben.
• Manche DVB-Sendungen bieten möglicherweise keinen Service Untertitel-Sprache.

Standbild

FREEZE -Taste drücken, um ein Standbild zu erzeugen. Um das Standbild abzuschalten, FREEZE erneut drücken.

Hinweis(e):

• Standbild ist nur bei TV-Empfang verfügbar.
• Während des Standbildes kann die Bildgröße nicht geändert werden.

Der Videotextdecoder dieses Gerätes kann Videotextseiten anzeigen, die der eingebaute Tuner empfängt. Bis zu 1000 aufeinanderfolgende Seiten werden automatisch gespeichert. Bedindet sich die gewünschte Seite unter den bereits gespeicherten, wird sie sofort angezeigt. Ansonsten entsteht bis zur Anzeige eine kleine Wartezeit. Externe Receiver (z.B.: DVB-T, DVB-C, DVB-S, DVB-S2) besitzen einen eigenen Videotextdecoder. Benutzen Sie den Decoder des externen Receivers zur Textanzeige. Vorteil: Zur Sender- und Textseitenwahl genügt eine einzige Fernbedienung. Es ist nicht gewährleistet, dass der in diesem TV-Gerät eingebaute Textdecoder auch mit externen Receivern funktioniert. Die HDMI-Verbindung überträgt keine Videotextdaten in ein TV-Gerät. Deshalb kann bei HDMI-Anschluss nur der Textdecoder des externen Receivers genutzt werden.

Das Menü TELETEXT bietet an, die Teletextsprache einzustellen.

Angezeigt wird immer nur die Sprache, die vom Sender unterstützt wird. In Deutschland ist das in der Regel DEUTSCH.

Fastext/TOPtext

Der Fastext/TOPtext ist ein Videotext mit besonderem Inhaltsverzeichnis. Am unteren Bildrand sehen Sie 4 farbige Felder (rot, grün, gelb u. blau). Diese Felder führen direkt zu den darin angegebenen Seiten. Die farbigen Tasten auf der Fernbedienung entsprechen den farbigen Feldern. Drücken Sie die entsprechende farbige Taste, um das gewünschte Farbfeld zu aktivieren.

Videotext ein-/ausschalten

Der Videotext wird nicht von allen Sendern ausgestrahlt.

Wählen Sie einen Sender, der Videotext ausstrahlt. Drücken Sie die ☎ -Taste. Sie sehen jetzt eine Videotextseite. Falls nur 100 angezeigt wird, dann sendet der gewählte Sender keinen Videotext.

Drücken Sie ☐ erneut. Der Bildschirm wird zweigeteilt.

Videotext und TV-Bild werden gleichzeitig nebeneinander gezeigt.

Drücken Sie ☐ erneut, um den Videotext auszuschalten.

Drücken Sie ☐ erneut, um den Videotext wieder einzuschalten.

Hinweis:

Solange der Videotext eingeschaltet ist, können Sie keinen anderen Sender wählen. Schalten Sie den Videotext aus, wenn Sie auf einen anderen Sender umschalten wollen.

Seite wählen

P + oder – so oft drücken, bis die gewünschte Seite erscheint. Oder...

Mit der 10er-Tastatur die gewünschte Seitennummer eingeben.

Haben Sie sich vertippt, geben Sie die falsche Seitenzahl komplett 3-stellig ein. Dann geben Sie die gewünschte Zahl erneut ein. Oder...

Eine der farbigen Videotext-Tasten drücken, um eine Seite aus dem Fastext/TOPtext anzuzeigen.

Seiten anhalten

Einige Seiten werden vom Sender in Unterseiten aufgeteilt. Die Unterseiten werden automatisch der Reihe nach dargestellt, wenn sie gesendet werden. Um die Darstellung anzuhalten, drücken Sie die -Taste. Erneut drücken, um die Anzeige der nächsten Unterseite zu erlauben.

Unterseiten direkt anwählen

Falls gewünscht, können Sie Unterseiten direkt anwählen.

Um die Unterseite 2 anzuwählen, drücken Sie die -Taste. 4 Sternchen (S*) werden angezeigt.

Geben Sie ein: 0 0 0 2. Die Seite wird angezeigt, nachdem sie gesendet worden ist.

Drücken Sie 📄 erneut, um die Unterseitenfunktion abzuschalten. Nur wenn die Unterseitenfunktion abgeschaltet ist, können Sie andere Videotextseiten anwählen.

Vergrößerung

Um die Anzeige zu vergrößern, drücken Sie die -Taste.

Es wird entweder die obere oder die untere Bildhälfte vergrößert dargestellt.

Mit jedem Druck auf 📊 schalten Sie zwischen der Darstellung der oberen oder unteren Bildhälfte oder dem Vollbild hin und her.

Antwort auf Quizfragen

Einige Seiten enthalten Quizfragen mit verborgenen Antworten.

Drücken Sie die ☑? -Taste, um die Antworten anzuzeigen.

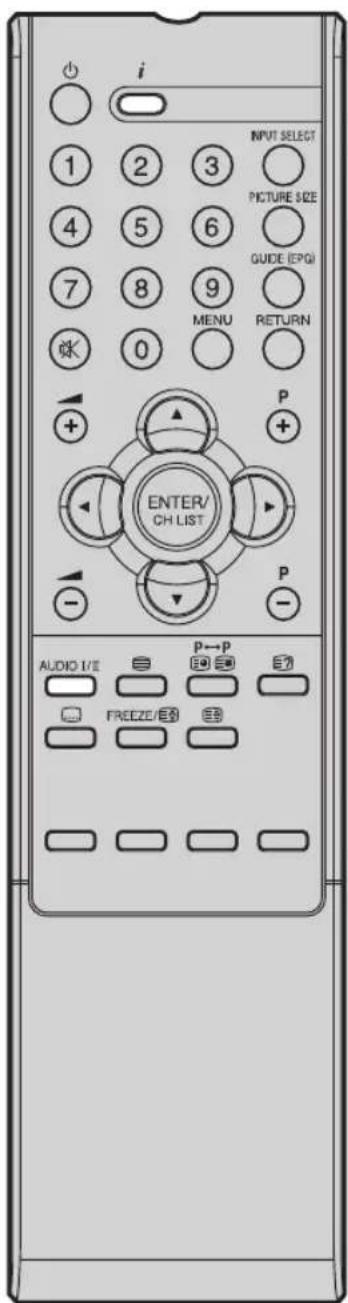

Stereo-Empfang im analogen Kabel-TV

Der eingebaute Tuner kann STEREO / Zwei-Kanal-Ton empfangen. Bei Betrieb ausserhalb Deutschlands wird NICAM-Ton automatisch erkannt und empfangen.

i INPUT SELECT 1 2 3 PICTURE SIZE 4 5 6 GUIDE (EPQ) 7 8 9 MENU RETURN OK 0 P + ENTER/ CH LIST P - AUDIO I/E p→p FREEZE/ES 7

Hinweis(e):

• Bei geringer Signalqualität kann der Stereo-Ton gestört sein.
  • Die Tonkanal-Einstellung wird nicht gespeichert.

Bei NICAM-Übertragungen sind die nachfolgenden Typen von Sendungen möglich.

Wenn Sie i drücken, oder auf einen anderen Kanal umschalten, können Sie jeden Signaltyp auf der Informationsanzeige sehen (S. 20)

Wählen Sie den gewünschten Ton bei Zwei-Kanal-Ton-Empfang mit der Taste: AUDIOI/II.

Mit jedem Druck auf AUDIO I/II wechselt der Tonkanal.

NICAM-2 Empfang (nicht in Deutschland)

Nicam Dual 1 576i SD ←→ Nicam Dual 2 576i SD 905905

Zwei-Kanal-Ton-Empfang in Deutschland

DVB-T befindet sich z.Zt. noch im Aufbau. Informationen zur aktuellen Ausbaustufe erhalten Sie im Internet unter http://www.ueberall-tv.de oder von Ihrem Fachhändler.

Als digitaler Dienst funktioniert DVB-T grundsätzlich anders, als der bisherige analoge TV-Empfang.

Empfangsmöglichkeiten:

Anders als Kabelfernsehen wird DVB-T mit Zimmer- oder Dachantenne empfangen. Im Kerngebiet um einen DVB-T-Sender ist der Empfang mit Zimmerantenne möglich. Im Randgebiet ist der Empfang eventuell nur mit Dachantenne möglich. Vorhandene Dachantennen müssen eventuell anders ausgerichtet werden. Wo sich Kern- oder Randgebiete befinden, erfahren Sie von Ihrem Fachhändler oder im Internet unter http://www.ueberall-tv.de. Ausserhalb des Randgebietes ist kein DVB-T-Empfang möglich. Fragen Sie bei Empfangsstörungen einen Antennenfachbetrieb um Rat. Der Tuner dieses Gerätes kann aktive Zimmerantennen nicht mit Betriebsspannung versorgen. Aktive Zimmerantennen müssen mit einem eigenen Netzteil ausgestattet sein.

Empfangsqualität:

DVB-T-Empfang funktioniert prinzipiell entweder gut oder garnicht. Einen gleitenden Übergang mit stetig sich verringernder Empfangsqualität gibt es nicht. An der Empfangsgrenze treten digitale Störungen auf:das Bild friert ein zum Standbild, es zerfällt in bunte Klötzchen, der Ton setzt aus oder es ist ztw. gar kein Empfang möglich. Sollten Sie DVB-T-Empfangsstörungen bemerken, so ist dies in der Regel kein Mangel dieses TV-Gerätes. Bitte wenden Sie sich bei Empfangsstörungen an einen Antennenfachbetrieb. Die Überprüfung der DVB-T-Empfangsqualität gehört nicht zu den kostenlosen, vom Hersteller des TV-Gerätes zu erbringenden Garantieleistungen.

Bild- und Tonqualität:

Ein einzelner Sender überträgt auf einer Sendefrequenz bis zu 4 TV-Sender. Dies wird möglich durch Komprimierung nach dem MPEG-Standard, ähnlich der digitalen Datenspeicherung auf einer DVD. Nur ist die Datenrate von DVB-T wesentlich geringer, z.Zt liegt die max. Videobitrate bei ca. 4Mbps, die max.Audiobitrate bei 256kbps. Bei sehr geringen Datenraten kann es zu sichtbaren Bildstörungen (z.B. Klötzchenbildung) kommen, trotz guter Empfangsqualität in Sendeernähe. Die Klötzchenbildung ist kein Mangel des Empfangsgerätes. Sie entsteht durch die geringe gesendete Datenrate. Der digitale DVB-T Ton kann über den digitalen Ausgang des TV-Gerätes an Digitalverstärker übertragen werden.

Bildformat

Gesendet wird in 4:3, 4:3-Letterbox (mit schwarzen Streifen oben u. unten) und im anamorphen 16:9- Format (ohne schwarze Streifen). Die max. gesendete Auflösung beträgt zur Zeit 704x576.

Verschlüsselung

Grundsätzlich ist eine Verschlüsselung möglich. Zur Zeit sind noch keine DVB-T-Sender verschlüsselt. Zum Empfang verschlüsselter Sender ist ein CAM-Modul mit Zugangskarte notwendig. CAM-Module erhalten Sie im Fachhandel, Zugangskarten vom jeweiligen Programm-Anbieter. Der CI-Slot dieses Gerätes kann CAM-Module aufnehmen und ermöglicht so den Empfang verschlüsselter Sender. Hinweis: PayTV-Anbieter sind grundsätzlich frei in der Wahl des Verschlüsselungssystems. Obwohl dieses TV-Gerät nach DVB-Standard gefertigt ist, kann es deshalb trotzdem sein, dass der gewünschte PayTV-Anbieter nur mit einer Settop-Box empfangen werden kann. Settop-Boxen erhalten Sie vom jeweiligen PayTV-Anbieter.

Kindersicherung

Ähnlich wie DVDs können auch DVB-T-Angebote nach Altersklassen eingeschränkt zugänglich sein. Zur Zeit sind noch keine Sendungen mit dieser Beschränkung ausgestattet. Trotzdem erlaubt dieses Gerät bereits, passwortgeschützte Altersbeschränkungen einzurichten, die aber erst dann funktionieren, wenn die entsprechenden Sendungen ausgestrahlt werden.

EPG (Electronic Programm Guide) Elektronische TV-Programmzeitung

DVB-T sendet eine TV-Programmbeschreibung mit 8-Tages-Vorschau. Dieses TV-Gerät kann EPG über DVB-T empfangen und anzeigen. Mit Kabel- und Satellitenempfang funktioniert der EPG-Empfänger dieses TV-Gerätes nicht.

Passworteinrichtung (Kindersicherung)/ EPG (Electronic Program Guide)

i INPUT SELECT PICTURE SIZE GUIDE (EPG) MENU RETURN P + ENTER/ CH LIST P - AUDIO I/II p←p FREEZE/200 0 1 2 3 4 5 6 7 8 9 + - P +

Passworteinrichtung (Kindersicherung)

Die Kindersicherung ist eine Funktion der Sendeanstalten. Wenn vom Sender nicht unterstützt, ist die Kindersicherung ohne Funktion. Zur Zeit unterstützt kein Sender die Kindersicherung.

1 Drücken Sie MENU. Wählen Sie 📄 und drücken Sie dann ▶.
2 Die Aufforderung zur Passworteingabe erscheint. Geben Sie mithilfe der Nummerntasten „0 0 0 0“ ein. (Dies ist das voreingestellte Passwort.)

3 Auswählen und dann ▶drücken. Sender sperren: Drücken Sie ▶der zur Auswahl des Kanals, den Sie sperren wollen. Drücken Sie dann ENTER. Es erscheint 🔒.

Programm Blockieren: Drücken Sie zur Auswahl der gewünschten Elterneinstufung ◄der ▶ Passwort ändern: Geben Sie mit den Zifferntasten das neu gewählte Passwort ein (merken Sie sich dieses Passwort unbedingt). Nach der Eingabe des neuen Passworts müssen Sie das gleiche Passwort zur Bestätigung noch einmal eingeben.

4 Drücken Sie mehrmals RETURN, um zum normalen Bildschirm zurückzukehren.

Falls vom Sender in der Zukunft unterstützt, wird die Kindersicherung wie folgt funktionieren: Wird ein Sender gewählt, dessen Kindersicherungsstufe höher ist, als in der Elterneinstufung (Punkt 3) eingestellt, dann ist dieser Sender gesperrt. Drücken Sie ENTER, um das Passwort-Menü aufzurufen. Dann geben Sie das Passwort ein. Die Altersfreigabe wird bei diesen Sendern in der Informationsanzeige angezeigt werden (siehe Seite 20).

Bei DVB-T-Empfang zeigt der EPG eine Fernsehzeitschrift für die nächsten 8 Tage (beginnend mit heute) an.

1 Drücken Sie GUIDE (EPG) um die Fernsehzeitschrift anzuzeigen.

Fernsehen / Fernsehzeitschrift Ansichtsdat.: So, 20 Aug Akt. Zeit: So, 20 Aug 01:00:52 670 STU 1:00 672 VWXYZ Monesco 0820 ... 671 MNO 1:01 672 VWXYZ Monesco 0820 ... 672 VWXYZ 1:02 672 VWXYZ Monesco 0820 ... 674 TCM 1:03 672 VWXYZ Monesco 0820 ... 679 PQR 1:04 672 VWXYZ Monesco 0820 ... 800 ARTE 1:05 672 VWXYZ Monesco 0820 ... 801 DEF 2:10 672 VWXYZ Monesco 0820 ... 802 SAT.1 3:00 672 VWXYZ Monesco 0820 ... Vorschau- Liste Vorb. Seite Nach. Seite 1:00 - 1:01 Keine Kategorie

Senderliste:

Listet alle Sender auf, die aktuell verfügbar sind. Wenn Sie durch Drücken von ▲ oder ▼die Senderliste durchsuchen, wird die Vorschauliste dementsprechend aktualisiert. Zum Durchsuchen der Senderliste Seite für Seite drücken Sie die rote oder grüne Taste.

Vorschauliste:

Listet die Sendungen auf. Drücken Sie um zur Vorschauliste zu kommen. Zum Navigieren durch die übrigen Sendungen können Sie oder drücken. Sie können einfach zum Vortag oder zum nächsten Tag gehen, indem Sie die rote oder die grüne Taste drücken. Das Datum, das Sie aktuell ansehen, wird oben angezeigt.

2 Von der Vorschauliste aus können Sie das Detail für die aktuell hervorgehobene Sendung öffnen, indem Sie die gelbe Taste drücken.

Für die Rückkehr zur Vorschauliste drücken Sie die gelbe Taste. Zum Beenden drücken Sie ENTER oder RETURN.

Auflösung und Bildqualität

Breitbildfilme werden in verschiedenen Auflösungen übertragen. Die folgende Tabelle zeigt die möglichen Auflösungen der Übertragungswege für Breitbildfilme in Deutschland.

	Übertragungsweg
Auflösung des Breitbildsignals	analoges Kabel-TV	digitales Kabel-TV	DVB-T	Satellit (DVB-S)	DVD HD	TV Satellit (DVB-S2)	Blu-ray-Disc
432i x 768 (Letterbox) ja ja	ja ja ja ja nein
576i x 768 (anamorph) nein	ja ja ja ja ja nein
720 x 1280 (HD) nein ja* nein nein nein ja ja
1080i x 1920 (HD)	nein ja* nein nein nein na ja
1080p x 1920 (HD)	nein nein nein nein nein nein na

* Digitaler Kabelreceiver mit HDMI-Ausgang erforderlich.

Beste Bildqualität ergibt sich, wenn das zugeführte Signal eine Auflösung von 1920 x 1080p hat. Wird ein Signal mit geringerer Auflösung (z.B. analoges Kabel-TV) zugeführt, so ergibt sich eine sichtbar schlechtere Bildqualität. Die Farben können ineinander laufen, das Bild sieht unscharf aus, oder es schwimmt.

Das ist nachvollziehbar, denn sonst brauchten sich die Sendeanstalten ja nicht die Mühe machen, das Signal mit der höheren Auflösung zu senden, wenn sich bei niedrigerer Auflösung die gleiche Bildqualität ergäbe.

Warum erzeugt analoges Kabel-TV auf FullHD-TV-Geräten eine geringe Bildqualität?

Analoges Kabel-TV verwendet ein genormtes TV-Signal. Jedes analoge 4:3-Röhren-TV-Gerät, egal wie alt es ist, kann dieses Signal verarbeiten. Das ist der Vorteil der Normung. Der Nachteil ist: die Auflösung hat sich seit dem Ende des 2. Weltkrieges nicht geändert. Die Auflösung beträgt seit über 60 Jahren max. 576 x 768. Zum Vergleich: heutige TV-Geräte haben eine FullHD-Auflösung von 1080 x 1920.

16:9-Sendungen im analogen Kabel-TV übertragen eine Auflösung von 432 x 768. Dieses Signal füllt einen FullHD-Flachbildschirm nur zu 16% aus. Damit der restliche Bildschirm nicht schwarz bleibt, muss das TV-Gerät 84% dazuerfinden. 84% des sichtbaren Bildes eines FullHD-TV-Gerätes sind bei analogem Kabelempfang auf der Empfangsseite durch Vergrößern (Interpolation) künstlich erzeugt. Daraus erklärt sich die schlechte Bildqualität bei analogem Kabelempfang mit einem FullHD-TV-Gerät.

Bildformat und schwarze Balken

Breitbildfilme gibt es in verschiedenen Formaten. Das Format ist das Verhältnis von Breite zu Höhe des Bildes. Beispiel: Bei einem 16:9-Film verhält sich die Breite zur Höhe wie 16:9, oder wie 1,78:1. Nur 16:9-Filme können einen HDready- Bildschirm ohne schwarze Balken voll ausfüllen. Schwarze Balken sind immer dann zu sehen, wenn ein anderes Format als 16:9 empfangen wird, z.B. 4:3. Ein 4:3 Bild zeigt rechts und links senkrechte schwarze Balken.

Wird ein 4:3-Bild auf das 16:9-Format vergrößert, dann erscheint es entweder verzerrt (siehe Bild) oder es wird oben u. unten etwas vom Bild abgeschnitten. Das ist völlig normal und kein Mangel dieses Breitbild-TV-Gerätes.

4:3-Bild 1:1 auf 16:9-Bildschirm

4:3-Bild gezoomt auf 16:9

Super-Cinemascope-Filme sind breiter als 16:9-Filme. Sie haben ein Format von z.B. 2,4:1 oder etwa 22:9. Das ist deutlich breiter als 16:9. Super-Cinemascope- Filme zeigen deshalb auf jedem HDTV-Gerät oben u. unten schwarze Balken.

Bildformat und Auflösung

Zwischen dem Bildformat und der empfangenen Auflösung besteht kein Zusammenhang. Beispiel: Das Super-Cinemascope-Format kann in allen Auflösungen empfangen werden, auch in der HD-Auflösung von 1080ix1920. Auch bei HDTV-Empfang kann ein HDTV-Gerät schwarze Balken oben u. unten zeigen.

Picture Size

Das gewünschte Bildformat kann mit der Taste PICTURE SIZE eingestellt werden. PICTURE SIZE mehrmals so oft drücken, bis das gewünschte Format angezeigt wird.

Folgende Formate werden der Reihe nach angezeigt: Auto, 4:3, 16:9, 14:9, Kino, Real (nur HDMI).

Auto

Das Bild wird automatisch nur dann formatfüllend gezeigt, wenn ein TV-Signal mit WSS empfangen wird.

Beispiel:

Empfängt der analoge Tuner ein Letterbox-Bild mit WSS-Signal, dann sieht das resultierende Bild so aus:

Bild 1: Letterbox-Bild wird vergrößert

WSS:

Damit das Vergrößern auf 16:9 automatisch geschehen kann, senden die öffentlich-rechtlichen Sender eine 16:9-Kennung mit, das WSS-Signal (WideScreenSignaling).

Viele private Sender senden kein WSS-Signal. Deren 16:9-Filme werden immer im Letterbox-Format gesendet. Ohne WSS-Signal erkennt die Automatik nichts und ändert die Bildgröße nicht automatisch. Stellen Sie die gewünschte Bildgröße privater Sender mit der PICTURE SIZE-Taste ein.

i INPUT SELECT PICTURE SIZE GUIDE (EPG) MENU RETURN P ENTER/ CH LIST P AUDIO I/II FREEZE/EB p↔p 7

Andere Formate

PICTURE SIZE so oft drücken, bis die gewünschte Größe erscheint.

4:3

Das Bild wird im 4:3-Format mit schwarzen Streifen rechts und links gezeigt.

16:9

Das Bild wird gleichmäßig in die Breite gezoomt.

16:9 ist besonders geeignet für DVD-Player, DVB-T-, DVB-C und Satelliten-Receiver, die 16:9-Spielfilme ohne schwarze Balken übertragen und zeigen können. Im Setup-Menü des jeweiligen Gerätes stellen Sie ein, dass ein 16:9-TV-Gerät angeschlossen ist.

14:9

Das Bild wird etwas vergrößert, aber nicht bis zur vollen Bildschirmbreite. Es bleiben schwarze Balken rechts und links und eventuell auch oben u. unten.

Kino

Benutzen Sie Kino, um ein zu kleines 4:3-Letterbox-Signal zu vergrößern. Wie erkennen Sie, ob der Sender / das zuspielende Gerät ein zu kleines 4:3-Letterbox-Signal verwendet? Drücken Sie so oft die PICTURE SIZE-Taste auf der Fernbedienung, bis das Format 4:3 erscheint. Wenn dann wie in der Illustration das Bild von einem schwarzen Rand umgeben ist, handelt es sich um ein 4:3-Letterbox-Signal. Bedingt durch den Sender / das zuspielende Gerät ist dieses Signal viel zu klein für einen 16:9-HD-Bildschirm.

Kino vergrößert dieses zu kleine Bild so weit wie möglich. Dabei entstehen naturgemäß sichtbare Unschärfen, etwa wie beim Vergrößern einer Postkarte auf Postergröße. Diese Unschärfen sind durch das zu kleine Eingangssignal bedingt und keinesfalls ein Fabrikationsmangel dieses TV-Gerätes.

4:3-Letterbox-Bild auf Kino-Format vergrößert.

Real (nur HDMI)

Die Bildgröße erscheint ohne Overscan.

Hinweis(e):

• Am VGA-Anschluss sind nur die Bildgrößen 16:9 und 4:3 verfügbar.
• Externe Receiver können die Bildgröße automatisch über SCART-Kabel einstellen. Lesen Sie bitte die Anleitung des externen Receivers.
• Wenn Sie "Real" wählen, wird das Bild u. U. gemäß dem Signalformat in der waagerechten Ausdehnung angepasst. Wählen Sie in diesem Fall mithilfe von PICTURE SIZE ein passendes Bildformat.

Wählen Sie die gewünschte Einstellung, wie hier beschrieben.

Ausgewählte Elemente			Tipp zum Setup
	Bildmodus
		Speicher veränderbare Werte
		Sport für Sport (nicht veränderbar)
		Normal Normal (nicht veränderbar)
		Film für Kinofilme (nicht veränderbar)
	Helligkeit / Kontrast / Farbe / Farbton / Schärfe Zum		Einstellen des Bildes.
	Farbtemperatur
		Kalt bläuliche Farbstimmung
		Normal Normal
		Warm rötliche Farbstimmung
		Speicher Hier können Sie	R-Gain, G-Gain und B-Gain (rot, grün, blau) einstellen.
	Erweiterte Video
		DNR Gelegentlich besteht keine Möglichkeit, ein qualitativ hochwertiges HD-Signal zuzuführen. Das tatsächlich zugeführte Signal ist zu klein und verrauscht, z.B. ein Videofilm im Letterbox-Format, oder ein verrauschtes analoges KabelTV-Signal. DNR kann die durch das mangelhafte Eingangssignal verursachten Störungen etwas vermindern.
		Gering / Normal / Hoch / Aus
		Blauer Hintergr. Bei schwachem oder fehlendem Signal wird ein blauer Bildschirm angezeigt und der Ton stummgeschaltet.
		Ein / Aus
		Hintergrundbel. Falls gewünscht, können Sie die Helligkeit der Hintergrundbeleuchtung einstellen.
		HDMI modus Siehe Seite 32.
	DBC		DBC erhöht den dynamischen Kontrast. Die Helligkeit der Displaybeleuchtung passt sich automatisch der Helligkeit des Videosignales (der aktuell sichtbaren Szene) an. Ist DBC eingeschaltet, dann ist Hintergrundbel. ohne Wirkung.
	VGA		Siehe Seite 31.
	Zurücksetzen		Bildmodus, Helligkeit, Kontrast, Farbe, Farbton, Schärfe, Farbtemperatur und Hintergrundbel. auf die Fabrikeinstellungen zurücksetzen.
	Balance/ Tiefen / Höhen		Zum Einstellen des Klanges.
	Surround		künstlicher. Raumeffekt. • Surround funktioniert nur mit Stereosignalen.
		Ein / Aus
	Equalizer		Verändert den Klang.
		Aus / Rock / Pop / Live / Tanz / Techno / Klassik / Soft
	Lautsprecher (Nur TV26... u. TV32...)		Sie können die Audio-Ausgabe vom Lautsprecher ein- oder ausschalten.
		Ein / Aus
	Audio-Beschreibung Einst.		Einige TV-Sendungen enthalten im Tonkanal-2 eine Audio-Deskription für Sehbehinderte. Drücken Sie zur Eingabe der folgenden Optionen.
		Audio-Beschreibung (AB)	Audio-Deskription ein-/ausschalten. • Funktioniert nur mit entsprechend gekennzeichneten TV-Sendungen.
		Ein / Aus
		Lautstärke	Lautstärke der Audiodeskription.
	Zurücksetzen		Balance, Tiefen und Höhen auf die Fabrikeinstellungen zurücksetzen.
	Land Stellen Sie das Land ein, in dem Sie dieses Produkt benutzen.
	Audiosprache Wählen Sie die bevorzugte Audio-Sprache, wenn die aktuell laufende DVB-T-Sendung mehr als eine Audio-Sprache hat. • Diese Option ist im analogen Kabel-TV nicht verfügbar.
	Audiosprache 2 Wählen Sie die zweite bevorzugte Audio-Sprache, wenn die aktuell laufende DVB-T-Sendung nicht die oben eingestellte bevorzugte Audio-Sprache bietet. Wenn auch die als 2. eingestellte Audio-Sprache auf diesem Kanal nicht übertragen wird, wird die erste in der Kanalinformation angezeigte Audio-Sprache automatisch gewählt. • Diese Option ist im analogen Kabel-TV nicht verfügbar.
	Kanäle Siehe Seite 18.
Timer Zur Aktivierung bzw. Deaktivierung des Einschalt- und
				Abschalt-Timer Der Abschalt-Timer schaltet das Gerät automatisch in STANDBY. Zum Abschalten “Aus” einstellen.
	Untertitel
	Analog Subtitle Wenn das empfangene	analoge Signal Videotext-Untertitel hat, wird der Untertitel des Videotextes angezeigt.
	Ein / Aus
	Digital Untertitel Sprache Wählen Sie	die bevorzugte Untertitel-Sprache aus,wenn die aktuell laufende DVB-T-Sendung mehr als eine Untertitel-Sprache hat.
	Digital Untertitel Sprache 2 Wählen Sie	die zweite bevorzugte Untertitel-Sprache.
	Hörbehindert Der Untertiteltyp für Hörbehinderte wird vorzugsweiseAusgegeben.
	Ein / Aus
	Teletext
	Digital Teletext Language Hier kann die	erste bevorzugte Sprache für Videotext eingestellt werden. Diese wird benutzt, wenn der aktuell laufende DVB-T-Sender mehr als eine Sprache für Videotext hat.Wenn der Kanal nicht die in Digitale Teletext-Sprache eingestellte Sprache für Videotext hat, wird Videotext in der ersten empfangenen Sprache angezeigt.
	Sprache für analogen Teletext Siehe Seite 21.
	Common Interface CAMs werden zum Empfang verschlüsselter DVB-T-sendungen benötigt. Zur Zeit werden keine DVB-T-Sendungen verschlüsselt.
	TV-einst. Rückst. Drücken Sie , um zum TV-einst.	Rückst. zu gelangen.Geben Sie das Passwort 0 0 0 0 ein.Drücken Sie zur Auswahl von „OK“ und dann EN-TER. Darauf beginnt das Rücksetzen der TV-Funktion und das Gerät wird automatisch abgeschaltet.
		Siehe Seite 24.

So gehen Sie vor: Wählen Sie an Ihrem PC-Monitor eine Auflösung von 1360 × 768 bei 60Hz und speichern Sie diese Einstellung. Schalten Sie Ihren PC aus und schließen Sie den ausgeschalteten LCD-TV an. Verwenden Sie einen Bildschirmschoner, um das Einbrennen von statischen Bildinhalten zu verhindern.

PC-Eingang wählen

Schalten Sie den LCD-TV wieder ein. PC-Eingang wählen (siehe S.15).

Hinweis(e):

• Wenn kein Signal oder ein Signal mit einer nicht unterstützten Auflösung anliegt, wird Kein Signal angezeigt.
• Da es sich bei diesem LCD-TV nicht um einen PC-Monitor handelt, kann die Wiedergabe nicht für jeden PC/ für jede Grafikkarte garantiert werden.
• Der digitale PC-Anschluss am HDMI-Eingang wird nicht unterstützt.
• Falls der PC am HDMI-Eingang zufällig eine Bild erzeugen sollte, so ist dessen korrekte Darstellung nicht gewährleistet. Die digitale PC-Verbindung ist keine zugesicherte Funktion dieses TV-Gerätes.

Unterstützte PC-Auflösungen
Auflösung fps (Hz)
640x480 60
800x600 60
1024x768 60
1280x720 60
1280x768 60
1360x768 60
1280x1024 (nicht TV19...)	60
1440x900 (nicht TV19...)	60
1920x1080 (nicht TV19...)	60

Verwenden Sie ein handelsübliches VGA-Kabel (nicht mitgeliefert), um Ihren PC mit dem LCD-TV zu verbinden.

Nur TV19... u. TV22...

TV (Rückseite)

VGA-Kabel (nicht mitgeliefert) Audiokabel (nicht mitgeliefert) Zum PC/DVI AUDIO-Eingang

Nur TV26... u. TV32...

TV (Rückseite)

Zum PC/DVI AUDIO-Eingang Audiokabel (nicht mitgeliefert) VGA-Kabel (nicht mitgeliefert)

Beispiel: Kontrast einstellen.

1 Im PC-Betrieb MENU 1x drücken.

Bildmodus Normal Helligkeit 50 Contrast 85 Farbtemperatur Erweiterte Video DBG Aus VGA Zurücksetzen

2 ▲ oder ▼ so oft drücken, bis die gewünschte Funktion markiert ist, z.B. 📋/Kontrast, dann ENTER drücken. Mit ◀ oder ▶ einstellen.

3 Drücken Sie mehrmals RETURN, um zum normalen Bildschirm zurückzukehren.

Ausgewählte Elemente		Tipp zum Setup
VGA

Hier können Sie nur Geräte mit HDMI- oder DVI-Ausgang anschließen. Es gibt keine Adapter für andere Geräte. Beispiel: Es gibt keine Adapter von SCART auf HDMI.

DVI-Geräte benötigen zur Audioübertragung zusätzlich ein Audiokabel.

HDMI-Eingang wählen (siehe S.15).

TV19... u. TV22...

Auswahl des HDMI-Signals

1 Wählen Sie die /Erweiterte Video und dann HDMI modus.

DNR Normal Blauer Hintergr. Aus Hintergrundbel. 70 HDMI modes Auto

2 Drücken Sie zur Auswahl des gewünschten Modus oder ▶

Auto: Auto (Werkseinstellung), kann so bleiben. Änderung nicht notwendig.

PC: PC (für PC), falls gewünscht.

Video: Video (für Video), falls gewünscht.

3 MENU drücken, um das Menü zu verlassen.

Hinweis(e):

- Beachten Sie die Bedienungsanleitung des anzuschließenden HDMI-Gerätes.

Wenn über HDMI-Kabel kein Bild erscheint, verbinden Sie das HDMI-Gerät zunächst über SCART-Kabel. Dann nehmen Sie die Fernbedienung des HDMI-Gerätes und rufen das SETUP-Menü des HDMI-Gerätes auf. Dort stellen Sie nach Anleitung des HDMI-Gerätes ein, dass ein HD-Bild über HDMI ausgegeben werden soll. Danach erst wählen Sie den HDMI-Eingang dieses TV-Gerätes, wie hier auf Seite 15 (Video-Eingang wählen) beschrieben.

- Der HDMI2-Anschluss (nur TV26... u. TV32...) besitzt keinen analogen Audio-Eingang. Wenn Sie hier ein DVI-Gerät anschließen, hören Sie keinen Ton über die TV-Lautsprecher. Wollen Sie den Ton eines DVI-Gerätes über die TV-Lautsprecher hören, dann schließen Sie das DVI-Gerät an HDMI-1 an.

1. Verschiedene Geräte anschließen

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
  • Die gewünschte Verbindung herstellen.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.

Geräte mit SCART-Ausgang haben eine sehr geringe Bild-Auflösung von nur 576i. Das analoge SCART-Signal zeigt deshalb auf jedem HDready- oder FullHD-Gerät eine sichtbar geringere Bildqualität, als das digitale HDMI-Signal. Das Bild erscheint unscharf oder schwimmt, die Farben laufen ineinander. Es ist technisch leider nicht möglich, mit SCART die gleiche Bildqualität wie mit HDMI zu erreichen. Es werden z.Zt. keine Flachbildschirme angeboten, die das können.

Falls Sie SCART-Geräte an einem HDready- oder FullHD-TV-Gerät betreiben wollen, müssen Sie deshalb mit einem unscharfen Bild rechnen. Bei falscher Einstellung im SCART-Gerät kann sich das Bild noch weiter verschlechtern. Beachten Sie deshalb folgende Anleitung:

Receiver/Player mit SCART-Ausgang schließen Sie an die SCART-Buchse an. Verwenden Sie ein dickes SCART-Kabel von mindestens 1cm Durchmesser. Dünnere Kabel erzeugen sichtbare Bildstörungen. Im SETUP-Menü des Receivers/Players stellen Sie ein: Videosignal: RGB, TV-Format: 16:9. Die Lautstärke des Receivers/Players stellen Sie auf Maximum. Die gewünschte Lautstärke stellen Sie nur am TV-Gerät ein. Wenn es aus den TV-Lautsprechern brummt oder rauscht, wenn die Bildqualität sehr schlecht ist, dann überprüfen sie obige Einstellungen am Receiver/Player.

Wenn Sie Hilfe zur Einstellung des Receivers/Players benötigen, schauen Sie bitte in seine Bedienungsanleitung oder fragen Sie Ihren Händler oder den Hersteller des Receivers/Players. Das gewünschte TV-Programm und den Videotext wählen Sie mit der Fernbedienung des Receivers. Es ist generell nicht möglich, TV-Programme eines Receivers in einem TV-Gerät zu speichern. Falls das TV-Gerät nicht automatisch auf SCART umschaltet, wählen Sie den Eingang bitte manuell, wie auf Seite 15 beschrieben.

2. Videorecorder anschließen (z.B. um von DVB-T aufzunehmen)

TV19... u. TV22...

TV (Rückseite) Videorecorder an AV1 (Kabel und Geräte sind nicht mitgeliefert)

TV26... u. TV32...

TV (Seite) Videorecorder an AV1 (Kabel und Geräte sind nicht mitgeliefert)

Hinweis(e):

• Programmieren Sie den Timer des Videorecorders zur gewünschten Zeit. Das TV-Gerät kann den Recorder nicht ein- oder ausschalten.
  • TV19... u. TV22... Von einer SCART-Buchse (AV1) wird ausschließlich ein Tunersignal ausgegeben.

3. Anschluss an Audio-Verstärker

Verbinden Sie Stereo-Verstärker (A) und TV-Gerät mit einem Spezialkabel, wie abgebildet. Benutzen Sie die Scartbuchse. Genauere Anweisungen dazu finden Sie in der Bedienungsanleitung Ihrer Hi-Fi-Anlage. Falls Sie einen Digital-Verstärker/-Decoder (B) mit einem Digital-Eingang besitzen, so verbinden Sie diesen Eingang über ein Cinch-Kabel mit dem Digital-Audio-Ausgang Ihres Fernsehgerätes.

Hinweis(e):

• Die Balance/Tiefen/Höhen-Einstellungen (siehe S. 28) regeln nur die Klangwiedergabe an den Lautsprechern des Fernsehers und wirken sich nicht an der Ausgabe der Audio-Ausgangsbuchsen aus.

4. Videoplayer oder Camera anschließen

TV (Seite) TV19... u. TV22... TV26... u. TV32... A/V-Ausgang (A/V-Kabel, nicht mitgeliefert) Camcorder (Beispiel)

5. DVD player mit Componenten-Ausgang anschließen

COMPONENT-Eingang wählen (siehe S.15).

Hinweis(e):

• Der Componenten-Eingang unterstützt folgende Formate: 576p/i@50Hz, 480p/i@60Hz, 720p@50/60Hz 1080i@50/60Hz.
• Kopiergeschützte PayTVHD-Signale aus HD-Receivern oder HD-Playern werden entweder nicht über Component übertragen, oder sie werden vom zuspielenden Gerät in niedriger Auflösung (576i oder p) übertragen.

Prüfen Sie bitte folgende Punkte, bevor Sie Ihr Gerät zum Service geben:

Symptom Mögliche	Lösung Seite
Kein Bild, kein Ton.	Das Gerät wurde durch versehentliches Berühren der Sensortaste ausgeschaltet. Schalten Sie es mit der -Sensortaste wieder ein. Mit der Taste INPUT SELECT den gewünschten Eingang wählen. Oder: das Gerät ca. 1 Minute lang vom Strom trennen.	815
Das Einschalten mit der Fernbedienung funktioniert nicht.	Das Gerät ist ausgeschaltet. Die Betriebsanzeige ist dunkel. Schalten Sie das Gerät mit der -Sensortaste ein.	8
Das Einschalten mit der -Sensortaste funktioniert nicht.	Nur TV32...: Schalten Sie zuerst den Netzschalter ein. Warten Sie danach ca. 5 Sekunden. Dann halten Sie den Daumen auf die -Sensortaste, bis die Betriebsanzeige blau leuchtet.	8
Die Betriebsanzeige leuchtet nicht blau, obwohl der Fernseher eingeschaltet ist.	Im Menü 'Schraubenschlüssel' stellen Sie neben Betriebs-LED 'Ein' ein. Die Stellung 'Aus' nutzen Sie nur, wenn Sie mit der Bedienung des TV-Gerätes vollständig vertraut sind.	29
Kein Empfang mit dem eingebauten Tuner.	Scartkabel zunächst nicht anschließen. Mit der Taste INPUT SELECT 'TV' wählen. Antenne anschließen. Antenne prüfen.	1112
Sender verschwinden immer nach dem Sendersuchlauf.	Benutzen Sie den Aktualisierungssuchvorgang zur Sendersuche. Dann bleiben die bereits gespeicherten Sender erhalten.	18
Mit analogem Kabelanschluss unscharfes Bild, die Farben laufen ineinander oder das Bild schwimmt.	Die Bildqualität kann nicht besser sein, als die des zugeführten Signales. Abhilfe: Verwenden Sie zum TV-Empfang einen HDTV-Kabelreceiver mit HDMI-Ausgang.	7
Rauschen oder Brummen aus den Lautsprechern bei Receiver/Player-Betrieb.	Lautstärke am Receiver/Player auf Maximum stellen. 33
Gerät schaltet aus, wenn im Tunerbetrieb nichts empfangen wird	Das ist normal. Wenn im Tunerbetrieb 15 Minuten lang nicht empfangen wird, schaltet das Gerät in STANDBY aus.	20
Im Menü kann Kanäle nicht gewählt werden.	RETURN-Taste drücken. Mit der Taste INPUT SELECT 'TV' wählen. Dann erneut versuchen.
Kein Bild oder kein Ton bei HDMI-Verbindung.	HDMI-Verbindungen tauschen untereinander HDCP- Informationen aus. Manchmal verstehen sich die verschiedenen Geräte nicht auf Anhieb. Schalten Sie das zuspielende Gerät aus und wieder ein oder ziehen sie das HDMI-Kabel heraus und stecken es wieder ein.
Ein DVB-Sender zeigt Bildstörungen mit Klötzchen.	Manche Sender verwenden eine sehr geringe Datenrate. Dann sind Bildstörungen normal und nicht zu vermeiden.
Bei DVB-T-Empfang setzt ab und zu der Ton kurzzeitig aus.	Bei unzureichendem Empfang möglich. Verwenden Sie eine größere Antenne oder einen geeigneteren Antennenstandort.	11
Manche digitale Programme werden nicht angezeigt.	Die Antenne ist zu weit vom Sender entfernt.
Keine Farbe oder Bild schwarz.	AV-Eingang auf AUTO einstellen. 29
Bild zeitweise zu dunkel. DBC ausschalten und Hintergrundbel. auf 100 einstellen. 28
Gerät schaltet automatisch ein oder aus.	Im Menü 'Zeiteinstellung/Zeit' neben Timer 'Aus' einstellen. Im Menü 'Zeiteinstellung' neben Abschalt-Timer 'Aus' einstellen. Im Menü 'Zeiteinstellung' neben Abschaltung bei Nichtbedienung 'Aus' einstellen.	29
Uhrzeit ist falsch bei DVB-T-Empfang.	Im Menü 'Zeiteinstellung/Zeit' Auto-Synchronisation 'Ein' einstellen. 29
Uhrzeit ist falsch bei Kabel-Analog-Empfang.	Im Menü 'Zeiteinstellung/Zeit' Auto-Synchronisation 'Aus' einstellen. Datum u. Uhrzeit manuell einstellen. Diese Einstellung nach jeder Unterbrechung der Stromversorgung wiederholen.	29
Datumsanzeige ist Englisch bei Kabel-Analog-Empfang	Im Menü 'OSD-Sprache' eine andere Sprache einstellen. Danach Deutsch einstellen. Diese Einstellung nach jedem Einschalten wiederholen.	15
Datumsanzeige ist Englisch bei DVB-T-Empfang.	Taste 'GUIDE (EPG)' drücken. Diese Einstellung nach jedem Einschalten wiederholen.	-

• Es kann vorkommen, dass einige nicht aktive Pixel in Form von fixen blauen, grünen oder roten Punkten am Bildschirm auftauchen. Das ist kein Produktionsfehler. Es ist nach dem Stand der Technik nicht vermeidbar und allgemein üblich Die max. Anzahl der nicht aktiven Pixel ist in der ISO-Norm 13406-2, Klasse 2 festgelegt.

	TV19... TV22	... TV26... TV32...
Tuner-Farb-System Analog: PAL UK, IR, CCIR, FRANZÖSISCHES System, B/G, D/K, I/I, LDigital: DVB-T (OFDM 2k/8k 16QAM/64QAM), DVB-T HD (H.264)
Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
Senderspeicher 2000 Service insgesamt für Analog und Digital
Empfangsbereich Analog: IreE2~E4, X~Z+2, S1~S10, E5~E12, S11~S41, E21~E69Digital: E5~E12, ItaD~H2, Fra1~6, Rus6~12, E21~E69
Stromversorgung 220-240V, 50Hz
Leistungsaufnahme Betrieb:(ca) Standby / Aus:	23W bei 230V, 50Hz	28W bei 230V, 50Hz	5W bei 230V, 50Hz	68W bei 230V, 50Hz
	<0,70W bei 230V, 50Hz		<0,40W bei 230V, 50Hz
LCD	47 cm sichtbar	55 cm sichtbar	66 cm sichtbar	80 cm sichtbar
	TFT Active Matrix Colour LCD, 1920 × 1080 (NurTV19...: 1366 × 768) Pixel,Pixelfehlerklasse: ISO 13406-2, Klasse 2
HDMI Eingang	HDMI kompatibel (type A Stecker), HDCP kompatibelUnterstützte Modi: 50Hz: 576i/576p/720p/1080i/1080p60Hz: 480i/480p/720p/1080i/1080pHDMI Audio: 2-Kanal PCM, 32/44.1/48 kHz, 16/20/24 bps
Audio-Ausgangsleistung ca.	1,5W (Musikleistung) x 2		10W (Musikleistung) x 2
Umgebungstemperatur	Betrieb: 5°C ~ 40°C Lagerung: -20°C ~ 60°C
Luftfeuchtigkeit	Geringer als 80%rF
Abmessungen ca.(B) × (H) × (T)	ca. 47 × 35 × 14cm	ca. 53 × 38 × 14cm	ca. 65 × 47 × 17cm	ca. 78 × 55 × 17cm
Gewicht (ohne Zubehör)	ca. 3,0 kg	ca. 3,5 kg	ca. 7,0 kg	ca. 9,8 kg
Mitgeliefertes Zubehör	2 Batterien(AA/R6/UM-3),Fernbedienung,DVB-T-Antenne(Optional), Netz-kabel, Standfuß,2 Schrauben fürStandfuß	2 Batterien (AA/R6/UM-3), Fernbedienung, Netzkabel, Standfuß,Schrauben für Standfuß (TV22...: x 2/TV26...: x 3/TV32...: x 5),TV22...: DVB-T-Antenne (Optional)

Technische Änderungen vorbehalten!

Lizenzhinweise

* DVB und die DVB-Logos sind ein eingetragenes Warenzeichen des DVB-Projekts.
* Dolby ist ein Warenzeichen der Dolby Laboratories. (TV19.../TV22.../TV26.../TV32...)
* Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. (TV19...H/TV22...H/TV26...H/TV32...H)
* DIESES PRODUKT WURDE IM RAHMEN DER AVC-PATENT-PORTFOLIO-LIZENZ LIZENZIERT FÜR DIE PRIVATE NUTZUNG DURCH EINEN VERBRAUCHER ODER FÜR EINEN ANDEREN UNBEZAHLTEN ZWECK ZUR (i) CODIERUNG EINER VIDEO-DATEI GEMÄSS DER AVC-NORM ("AVC-VIDEO") UND/ODER (ii) ZUR DECODIERUNG EINES AVC-VIDEOS, WELCHES DURCH EINENVERBRAUCHER FÜR DEN PRIVATEN GEBRAUCH CODIERT WURDE UND/ODER VON EINEM VIDEO-ANBIETER ZUR VERFÜGUNG GESTELLT WIRD, DER ZUR BEREITSTELLUNG VON AVC-VIDEOS LIZENZIERT IST. HIERMIT WIRD KEINE LIZENZ FÜR IRGENDEINEN ANDEREN ZWECK GEWÄHRT ODER IMPLIZIERT. WEITERE INFORMATIONEN ERHALTEN SIE VON MPEG LA, L.L.C. SIEHE UNTER HTTP://WWW.MPEGLA.COM

HDMI

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

Was

Neuwaren-Herstellergarantie (nur gültig in Verbindung mit dem Kaufbeleg).

Sollte sich innerhalb von 24 Monaten ab dem Kaufdatum ein Fabrikationsmangel zeigen, so wird das Produkt kostenlos nachgebessert. Nach Wahl des Herstellers erfolgt die Nachbesserung durch Reparatur oder Austausch gegen ein gleichartiges Produkt. Weitergehende Ansprüche ergeben sich aus dieser Garantie nicht. Die gesetzlichen Gewährleistungsansprüche an den Verkäufer bleiben ansonsten unberührt. Wird eine Garantieleistung erbracht, so verlängert sich die Garantie dadurch nicht. Diese Herstellergarantie gilt nur für ungebrauchte Neuware, die erstmalig in den Verkauf gelangt ist. Sie ist beschränkt auf das Gebiet der Bundesrepublik Deutschland. Für die Fehlerfreiheit gebraucht gehandelter Ware haftet der Verkäufer im Rahmen der gesetzlichen Gewährleistung.

Vermuten Sie während der Garantiezeit einen Fabrikationsfehler dieses ORION-Produktes, wenden Sie sich bitte an folgende Service-Nummer des Herstellers:

Wo

Hersteller und Garantiegeber: ISP KG / Max-Planck-Str. 20 / 63303 Dreieich

Tel.: [phone]

(Mo-Fr: 08:30 - 12:00 u. 13:00 - 15:30 Uhr, 14ct/Min. aus dem dt. Festnetz, Mobilfunk max. 42ct/Min.)

Warum

Erkennt der Hersteller während der Beratung einen Fabrikationsfehler dieses Produktes, und stimmt damit Ihrer Vermutung zu, so veranlasst er innerhalb der Garantiezeit eine kostenlose Serviceleistung (Nachbesserung) zur Behebung des Fehlers.

Notieren Sie bitte hier Modellbezeichnung und Seriennummer. Beides finden Sie auf der Rückseite des Produktes auf dem Typenschild. Diese Daten werden benötigt, wenn Sie Fragen zu dem Produkt haben.

Model: TV-

Serial-No.:

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen dauerhaften Wiedergabe von Standbildern. Standbilder treten z.B. auf, wenn JPEG-Dateien, Videotext oder Internet-Web-Seiten angezeigt werden. Fortdauernd gezeigte Standbilder können in den Bildschirm einbrennen und als Geisterbilder sichtbar bleiben. Wenn ein Standbild einbrennt, so ist dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit der Ware. Vermeiden Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

- Fortdauernde kontinuierliche Wiedergabe sich wiederholender Szenen, z.B: Newsticker von Nachrichten Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Pixelfehler:

Das hier verwendete Panel (der Bildschirm) ist entsprechend der Norm ISO 13406-2 Klasse 2 gefertigt. Diese Norm beschreibt, wieviele Pixel maximal dunkel bleiben, dauerhaft leuchten oder flackern dürfen. Es ist gewährleistet, dass die in dieser Norm genannte Pixelfehlerzahl nicht überschritten wird.

G01/11

Mitgelieferten Standfuß montieren

Hinweise:

• Stellen Sie sicher, dass das TV-Gerät nicht mit dem Strom verbunden ist.
• Einen Tisch mit einer weichen Decke als Unterlage vorbereiten (siehe Bild).
  • Vorsicht ! Nicht auf den Bildschirm drücken - Glasbruchgefahr!

So gehen Sie vor:

1) TV-Gerät mit der Vorderseite auf den Tisch legen.
2) Bodenplatte des Fußes wie in der Zeichnung ausrichten.
Hinweis: Die Platte passt nur in einer Richtung, eventuell um 180° drehen, damit es passt.
3) Bodenplatte vorsichtig aufsetzen und mit den mitgelieferten Schrauben festschrauben.

Standfuß demontieren

Zur Wandmontage muss der Fuß demoniert werden. Entfernen Sie dazu 3 Schrauben (M, siehe Seite 11) auf der Rückseite. Nehmen Sie den Fuß komplett ab.

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
• Stellen Sie die gewünschte Verbindung her.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.

Antenne (A) anschließen. Bei Empfangsstörungen wenden Sie sich bitte an einen Antennenfachbetrieb.

TV26... u. TV32...

(F) (F) (B) (D) (C) (G) (J) (A) (E) (F)TV32... (I) (H) Rückseite (L) (J) (M) (K)

(A) DVB-T-Antenne: Falls in Ihrem Sendegebiet bereits DVB-T angeboten wird, schließen Sie eine DVB-T-Antenne an.

Oder schließen Sie einen analogen Kabelanschluss an.

Der eingebaute Kombi-Tuner empfängt alle analogen Kabelprogramme und DVB-T-Sender.

(B) AV3 Eingang: A/V-Composite-Eingang. Siehe S. 34.
(C) DIGITAL AUDIO COAXIAL: digitaler Ausgang des DVB-T-Tones (siehe S. 34).
(D) COMPONENT Eingang: Siehe S. 34.
(E) C.I.-Slot: für DVB-T-PayTV, falls vom PayTV-Anbieter unterstützt.
(F) HDMI Eingang (HDMI1/HDMI2): Siehe S. 32.
(F) HDMI Eingang (HDMI3) (nur TV32...): Siehe S. 32.
(G) Kopfhörerbuchse: Zum Kopfhöreranschluss. Die eingebauten Lautsprecher werden ausgeschaltet.
(H) PC-INPUT Eingang: Siehe S. 31.
(I) PC/DVI AUDIO Eingang: Siehe S. 31, 32.
(J) Scart (AV1/AV2): Scartbuchsen. Siehe S. 33\~34.
(K) Stromversorgung: Nur an 220\~240Volt / 50Hz anschließen. Ein beschädigtes Stromkabel niemals mit Isolierband „reparieren“, sondern erneuern. Haustiere nicht unbeaufsichtigt in die Nähe des Kabels lassen. Eine durchgebissene Isolation ist lebensgefährlich. Nagetiere (z.B.: Meerschweinchen, Nymphensittliche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen.
(L) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle Wandhalterung für dieses Modell.
(M) Zur Wandmontage 3 Schrauben entfernen und Fuß komplett abnehmen.
