Produkttyp	Schnurloses DECT/GAP-Telefon
Marke	Audioline
Modell	BigTel 110
Abmessungen Basisstation (L x B x H)	115 x 110 x 60 mm
Abmessungen Mobilteil (L x B x H)	57 x 30 x 180 mm
Stromversorgung Basisstation	230 V/50 Hz, Adapter S002CV0600030, 6 V/300 mA DC
Stromversorgung Ladestation	230 V/50 Hz, Adapter S002CV0600030, 6 V/300 mA DC
Akkutyp Mobilteil	2 x AAA NiMH, 1,2 V, 600 mAh
Bereitschafts-/Gesprächszeit	Bis zu 100 h / Bis zu 10 h
Ladezeit	Ca. 16 Stunden
Unterstützte Anzahl Mobilteile	Bis zu 5
Telefonbuchkapazität	100 private Einträge + 10 gemeinsame
Anruflistenkapazität	30 Einträge
Wahlwiederholungslistenkapazität	15 Einträge
Hauptmerkmale	Freisprechen, interne Gespräche, Konferenz, ECO-Modus, Tastensperre, Wecker, CallMe, automatische Annahme

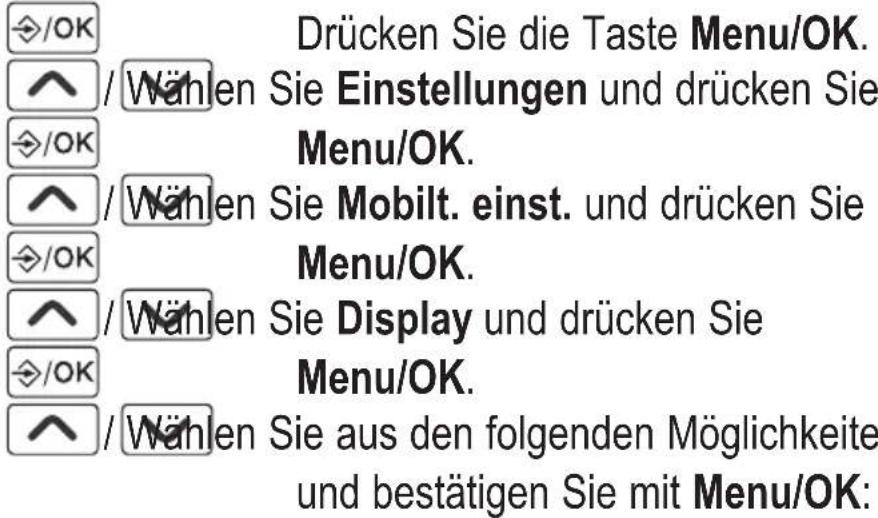

Display	Hintergrundbeleuchtung, einstellbarer Kontrast
Sprachen	Deutsch, Englisch, Französisch
Reichweite	Bis zu 300 m im Freien, bis zu 50 m in Gebäuden

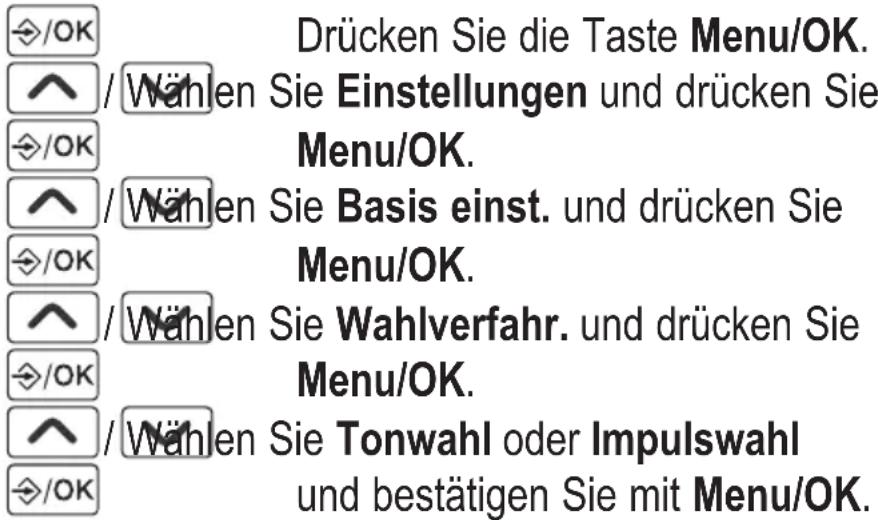

Wählverfahren	Tonwahl / Pulswahl
Sicherheit	Nur mitgelieferte Adapter verwenden, korrekte Batteriepolarität, von medizinischen Geräten fernhalten
Wartung	Mit weichem, trockenem Tuch reinigen; keine Lösungsmittel
Ersatzteile / Reparierbarkeit	Batterien und Netzteile erhältlich; Reparaturen nur über Service-Hotline
Garantie	2 Jahre
Konformität	CE, EU-Richtlinie 1999/5/EG

Häufig gestellte Fragen - BigTel 110 AUDIOLINE

Wie stelle ich Datum und Uhrzeit am Mobilteil ein?

Drücken Sie Menü/OK, wählen Sie Einstellungen, dann Zeit/Datum. Verwenden Sie die Pfeiltasten, um Zeit eingeben oder Datum eingeben auszuwählen, und geben Sie die Werte mit den Zifferntasten ein. Bestätigen Sie mit Menü/OK.

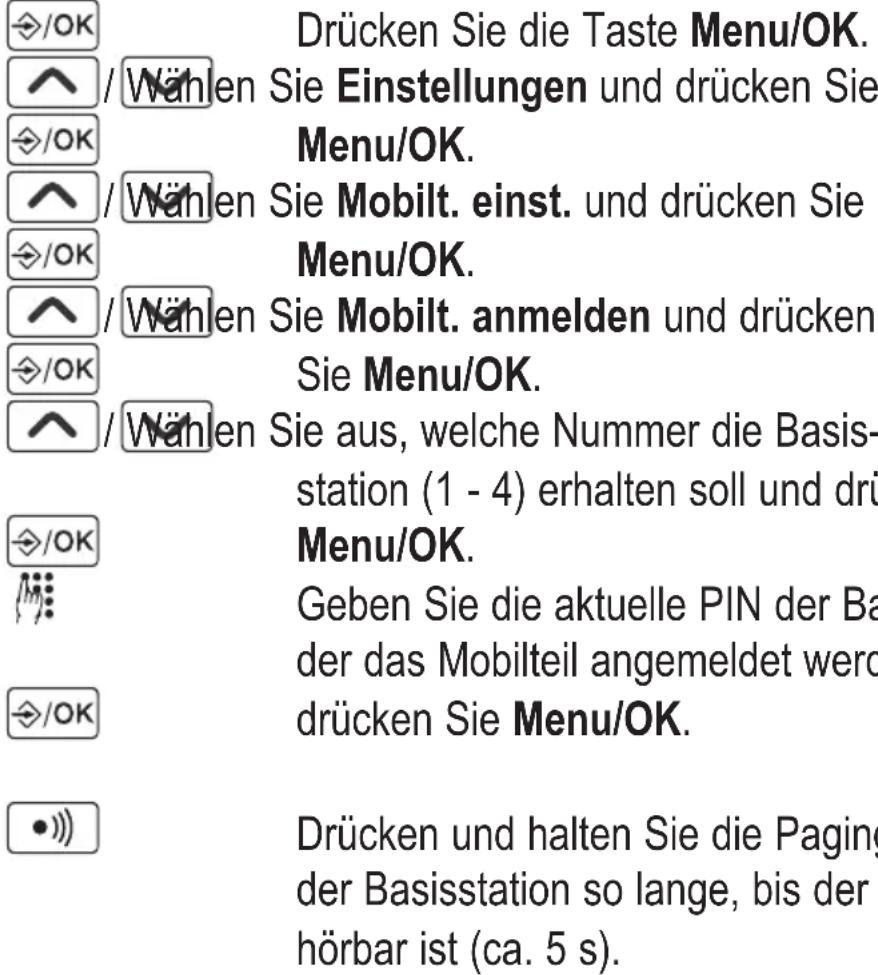

Wie kann ich ein neues Mobilteil an der Basisstation anmelden?

Drücken Sie am Mobilteil Menü/OK, gehen Sie zu Einstellungen > Mobilteil-Einstellungen > Anmelden. Wählen Sie eine Basisnummer (1-4) aus, geben Sie die PIN ein (Standard 0000), drücken und halten Sie dann die Paging-Taste an der Basisstation, bis Sie einen Piepton hören (ca. 5 Sekunden). Die Anmeldung erfolgt automatisch.

Was ist der ECO-Modus und wie aktiviere ich ihn?

Der ECO-Modus reduziert die Strahlung während Gesprächen um bis zu 75%. Zur Aktivierung drücken Sie Menü/OK, wählen Sie Einstellungen > Basis-Einstellungen > ECO-Modus. Wählen Sie Ein und bestätigen Sie mit Menü/OK.

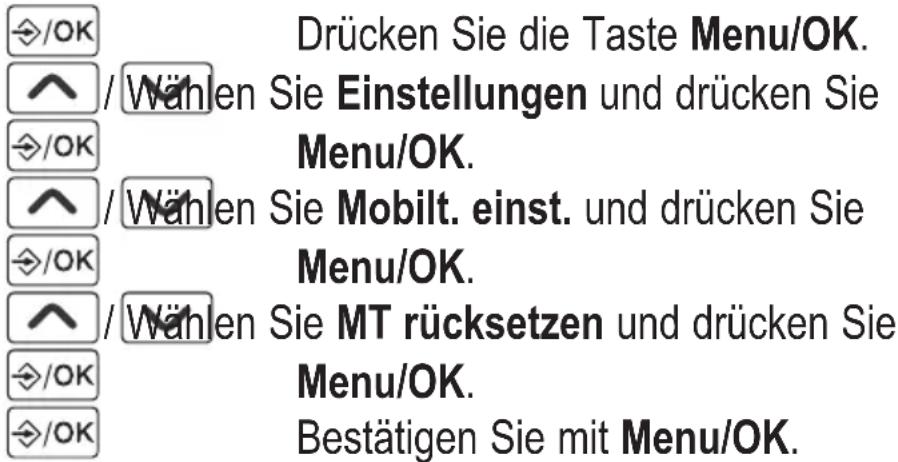

Wie setze ich das Mobilteil auf die Werkseinstellungen zurück?

Drücken Sie Menü/OK, gehen Sie zu Einstellungen > Mobilteil-Einstellungen > Mobilteil zurücksetzen. Bestätigen Sie mit Menü/OK. Dies löscht die meisten Einstellungen, behält jedoch Anrufliste, Telefonbuch und Anmeldung.

Wie ändere ich die Display-Sprache?

Drücken Sie Menü/OK, wählen Sie Einstellungen > Mobilteil-Einstellungen > Sprache. Wählen Sie zwischen Deutsch, Englisch oder Französisch und bestätigen Sie mit Menü/OK.

Wie kann ich eine Nummer im Telefonbuch speichern?

Drücken Sie die Telefonbuch-Taste, dann Menü/OK. Wählen Sie Neuer Eintrag. Geben Sie den Namen (max. 8 Zeichen) mit den Zifferntasten ein, bestätigen Sie, geben Sie dann die Telefonnummer (max. 24 Ziffern) ein und wählen Sie eine Gruppe. Bestätigen Sie mit Menü/OK.

Wie aktiviere ich die Tastensperre?

Halten Sie die #-Taste etwa 3 Sekunden lang gedrückt, bis Tastensperre aktiviert erscheint. Zum Entsperren halten Sie die #-Taste erneut gedrückt, bis Tastensperre deaktiviert erscheint.

Wie kann ich die Anrufliste anzeigen?

Drücken Sie die Anrufliste-Taste (oder Menü/OK und wählen Sie Anrufliste). Verwenden Sie die Pfeiltasten, um die Einträge zu durchsuchen. Drücken Sie Abheben zum Wählen oder Menü/OK für Optionen wie Details, Löschen usw.

Wie nutze ich die Freisprechfunktion während eines Gesprächs?

Drücken Sie während eines Gesprächs erneut die Abheben-Taste, um die Freisprechfunktion zu aktivieren. Der Lautsprecher wird verwendet. Um zum Hörer zurückzukehren, drücken Sie erneut Abheben.

Wie stelle ich einen Wecker am Mobilteil ein?

Drücken Sie Menü/OK, wählen Sie Einstellungen > Wecker. Wählen Sie Zeit eingeben, um die Weckzeit einzustellen, dann wählen Sie Wecker ein/aus, um Einmal oder Täglich und eine Melodie auszuwählen. Bestätigen Sie mit Menü/OK.

BEDIENUNGSANLEITUNG BigTel 110 AUDIOLINE

Bedienungsanleitung Operating Instructions

BigTel 110

D

GB

Inhaltsverzeichnis

1 Sicherheitshinweise ....2
2 Telefon in Betrieb nehmen ....4
3 Bedienelemente ....8
4 Einführende Informationen .....10
5 Telefonieren ....13
6 Weitere Leistungsmerkmale .....18
7 Anrufliste / Wahlwiederholung .....20
8 Telefonbuch .....22
9 Telefon einstellen .....26
10 Mobilteile an-/abmelden .....37
11 Betrieb an Telefonanlagen/Zusatzdienste .....39
12 Anhang 40

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Stellen Sie sicher, dass die Netzsteckdose in der Nähe des Gerätes installiert ist und der Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperrt ist.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Sicherheitshinweise

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

Telefon in Betrieb nehmen

2 Telefon in Betrieb nehmen

Sicherheitshinweise

⚠️ Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt BigTel-Modell

	110	110-2^1	110-3^1	110-4^1
Basisstation mit Netzteil	1 1 1 1
Ladestation mit Netzteil	- 1 2 3
Mobilteil	1	2	3	4
Telefonanschlusskabel		1	1	1
Akkus	2	4	6	8
Bedienungsanleitung		1	1	1

^1 Unter www.audioline.de erfahren Sie, ob dieses Telefonset bereits erhältlich ist.

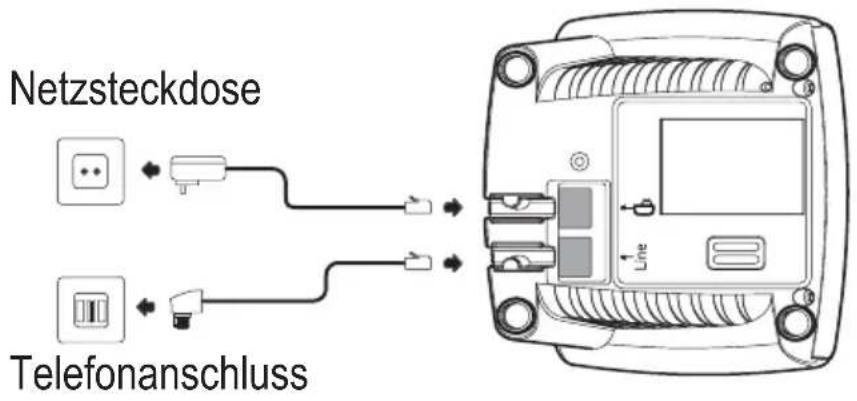

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindest-abstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefon in Betrieb nehmen

Netzsteckdose Telefonanschluss

⚠️ Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil S002CV0600030 / 6 V / 300 mA DC!

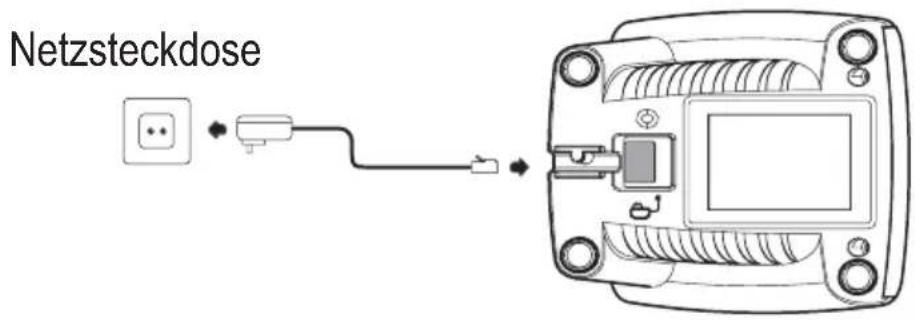

Ladestation anschließen ^2

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil S002CV0600030 / 6 V / 300 mA DC!

^2 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen, siehe „Verpackungsinhalt prüfen“, Seite 4.

Telefon in Betrieb nehmen

Akkus einlegen

Öffnen Sie das Akkufach. Legen Sie die Akkus in das Akkufach ein. Schließen Sie das Akkufach.

⚠️ Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen) 1,2 V / 600 mAh! Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 16 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol (I) im Display und Sie hören den Akku-Warnton (falls Akku-Warnton eingeschaltet / Menüpunkt „Einstellungen / Mobilt. einst. / Töne / Akku leer“). Sie haben noch ca. 10 Minuten Gesprächszeit.

Telefon in Betrieb nehmen

Datum und Uhrzeit des Telefons einstellen

Bei Inbetriebnahme verfügt das Telefon nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste/Anrufbeantworter).

Im Display werden unter dem Namen des Mobilteils „--:--“ angezeigt. Einträge in der Anrufliste erfolgen ohne Zeitangabe.

Datum und Uhrzeit stellen Sie über den Menüpunkt „Einstellungen / Zeit/Datum“ ein. Beim Verlust der Spannungsversorgung der Basisstation geht diese Einstellung verloren.

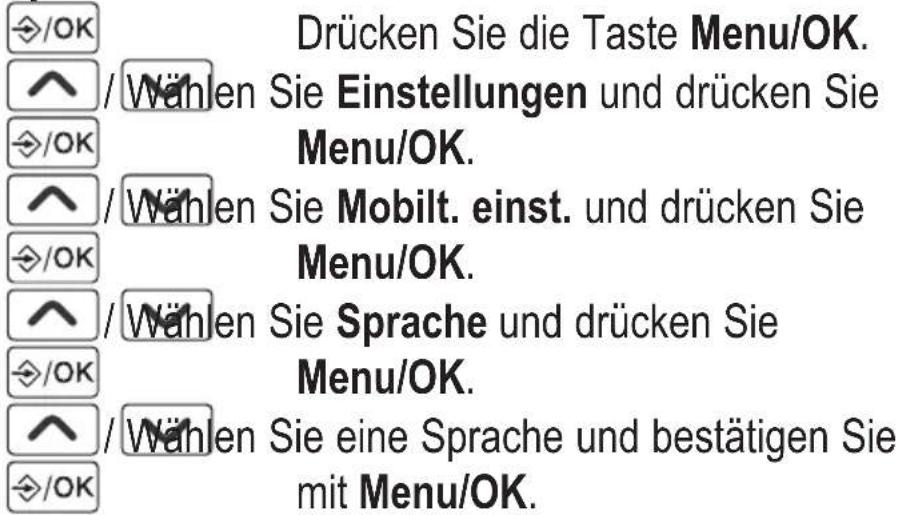

Displaysprache einstellen

Die Displaysprache ist in Deutsch, Englisch und Französisch vorhanden. Im Auslieferungszustand ist „Deutsch“ eingestellt.

Sie können die Sprache über den Menüpunkt „Einstellungen / Mobilt. einst. / Sprache“ ändern.

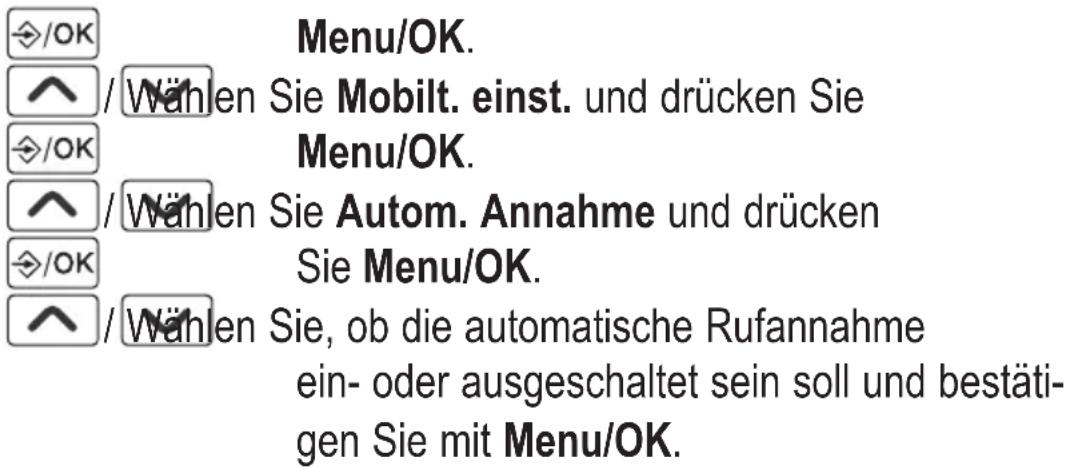

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „Einstellungen / Mobilt. einst. / Autom. Annahme“ ein- oder ausgeschaltet.

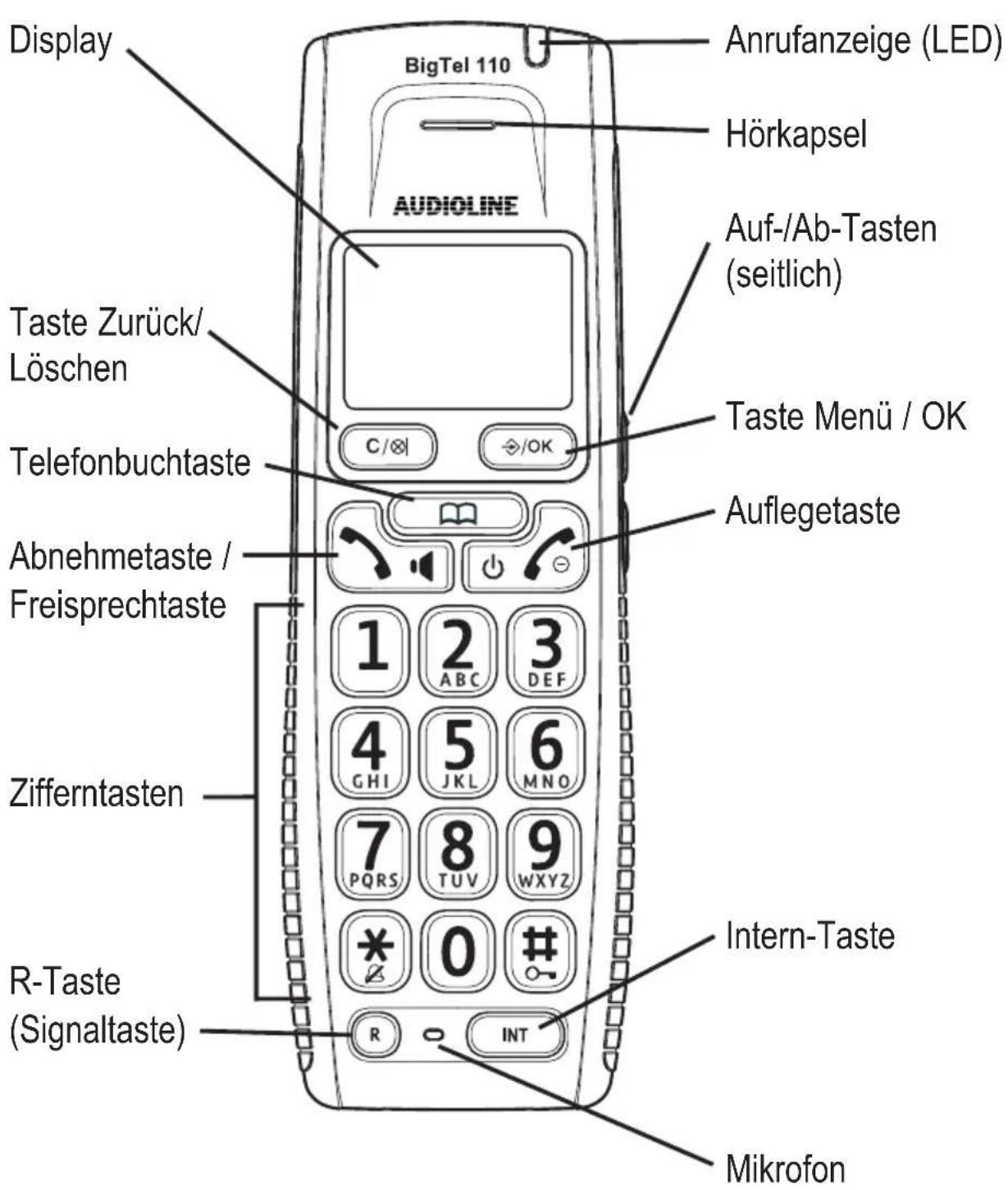

3 Bedienelemente

Display Anrufanzeige (LED) Hörkapsel AUDIOLINE Taste Zurück/ Löschen Telefonbuchtaste C/⊗ | /OK Taste Menü / OK Auflegetaste Abnehmetaste / Freisprechtaste 1 2 3 ABC DEF 4 5 6 GHI JKL MNO 7 8 9 PQRS TUV WXYZ * 0 # R-Taste (Signaltaste) Intern-Taste Mikrofon

Bedienelemente

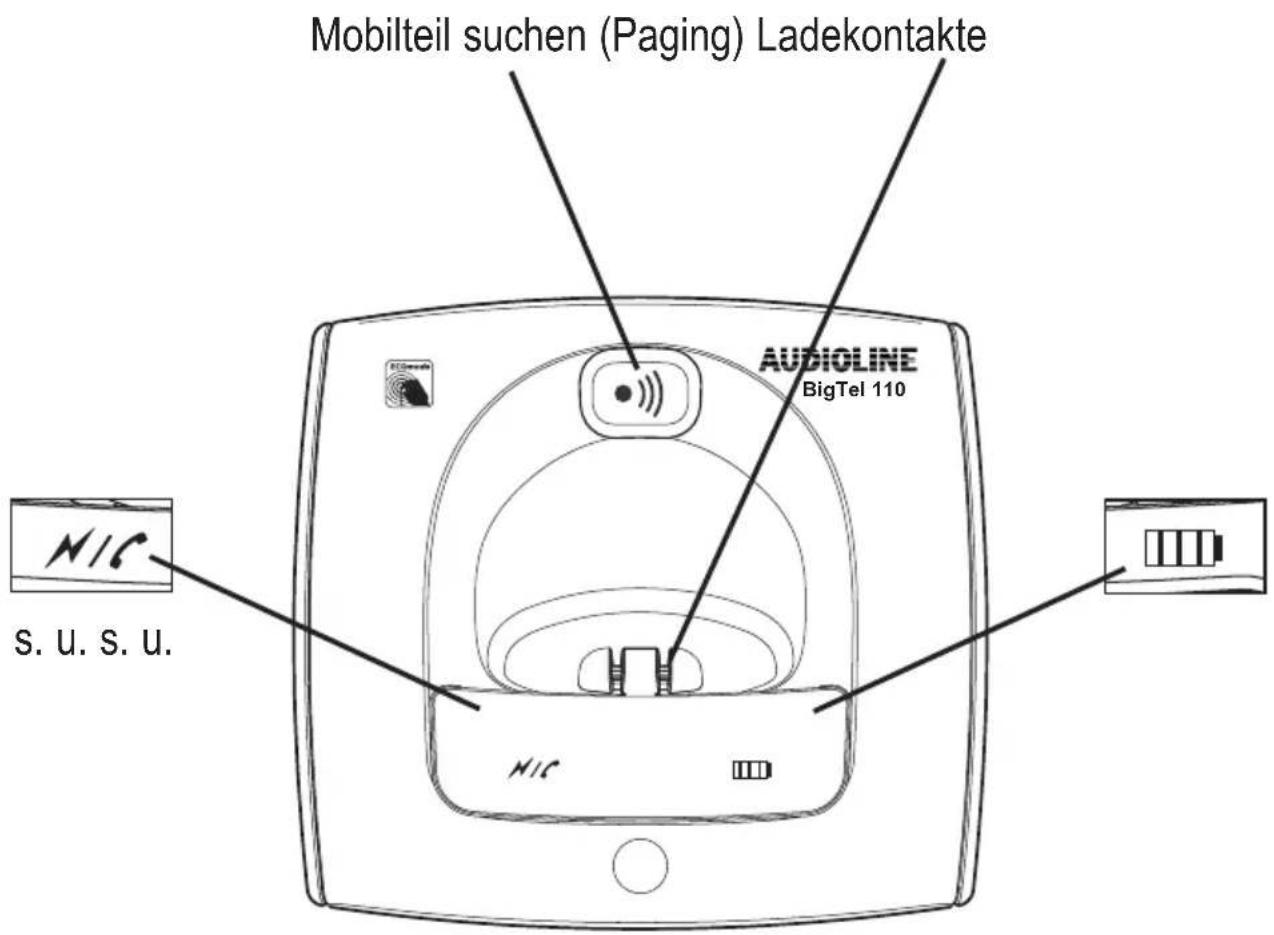

Mobilteil suchen (Paging) Ladekontakte AudiOLINE BigTel 110 S. U. S. U. NIC

Anzeigen (LED):

Leuchtet konstant: Stromversorgung vorhanden.

Blinkt: Gesprächsverbindung.

Leuchtet konstant: Akku wird geladen.

D

Einführende Informationen

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung und des Telefons.

Darstellungweise in der Bedienungsanleitung

Darstellung	Beschreibung
	Abgebildete Taste drückenZiffern oder Buchstaben eingebenMobilteil klingeltBasisstation klingeltMobilteil aus der Basisstation nehmenMobilteil in die Basisstation stellen

NAME? Darstellung von Display-Texten

Akkukapazität (Displayanzeige)

Darstellung	Beschreibung
	Akku 100% voll
	Akku ca. 75% voll
	Akku ca. 50% voll
	Akku ca. 25% voll
	Akku fast leer / Akku laden

Während des Ladevorganges ist das Akkusymbol „in Bewegung“.

Einführende Informationen

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste 🔊️ 📞 drücken.

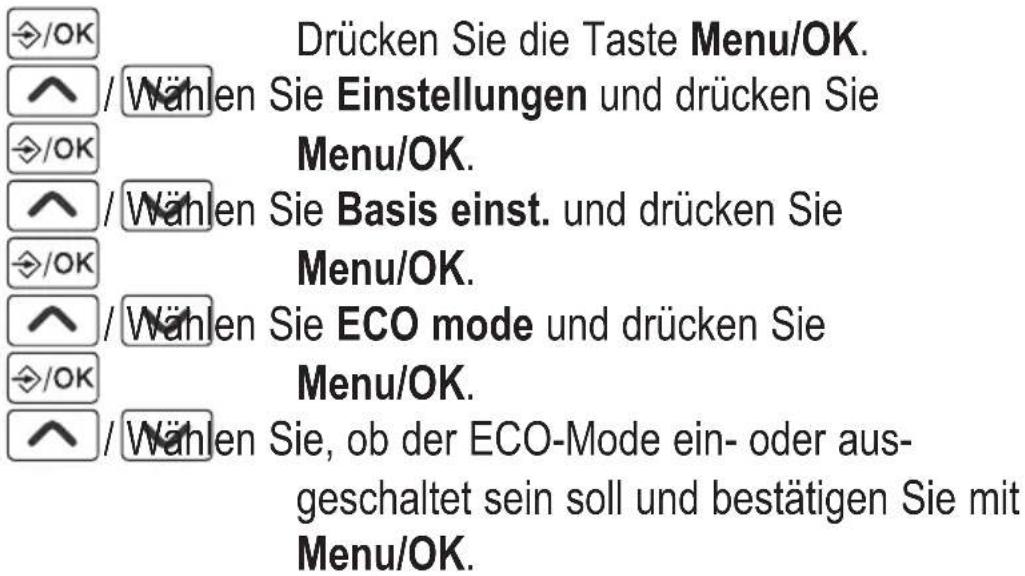

Strahlungsreduzierung (ECO-Mode)

Der ECO-Mode reduziert im Vergleich zu einem Standard-DECT-Schnurlostelefon die Strahlung um bis zu 75 % im Gesprächsmodus (abhängig von der Entfernung des Mobilteils zur Basis).

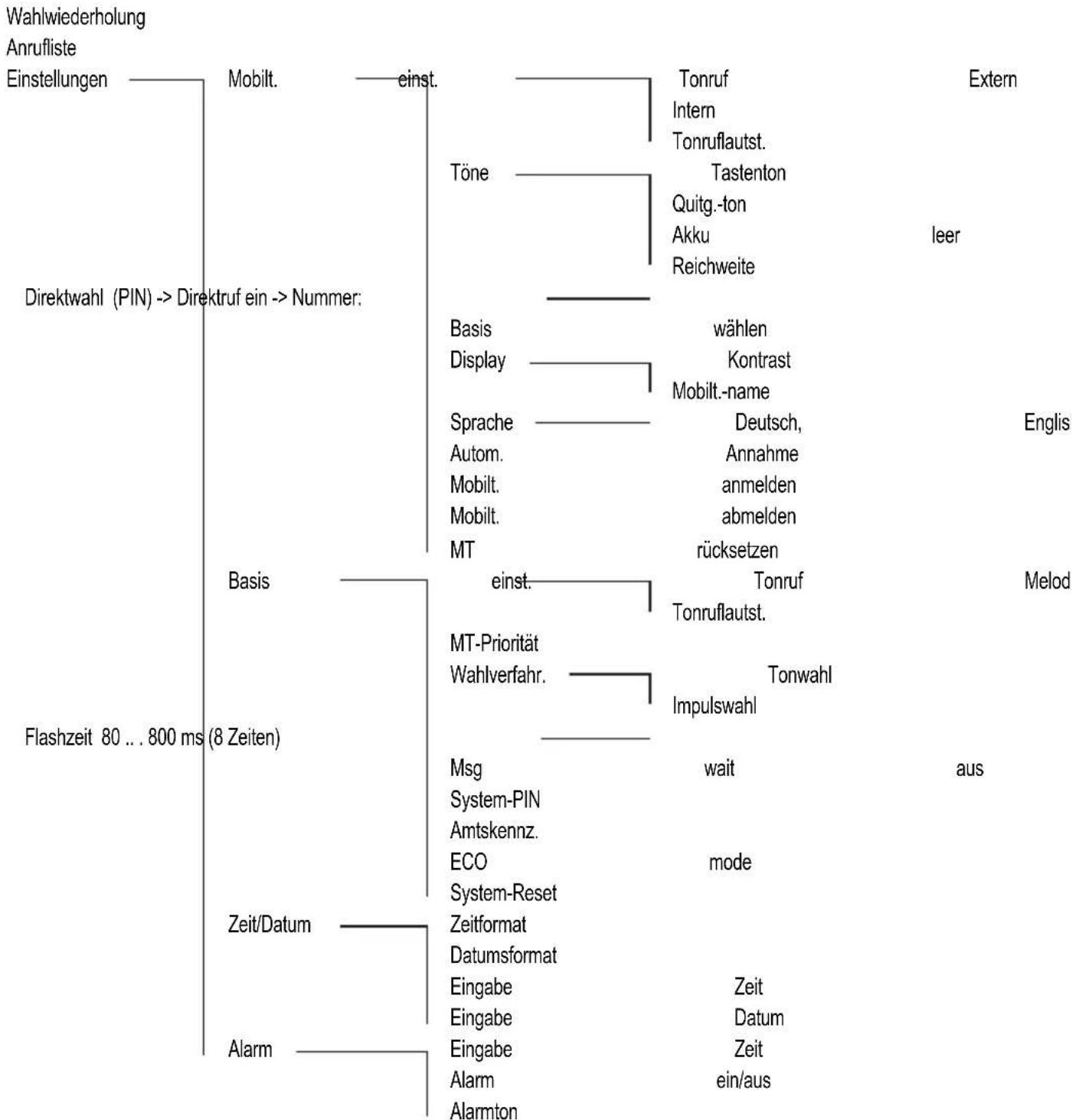

Navigation im Menü

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Die komplette Menüstruktur finden Sie im Anhang. Zur Navigation im Menü benutzen Sie die die Pfeiltasten. Mit der Taste öffnen Sie das Menü.

Mit den seitlich angebrachten Pfeiltasten bzw. bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie die Taste ⇔/OK Wollen Sie zum übergeordneten Menü zurück drücken Sie C/⊗ kurz.

Einführende Informationen

Displayanzeigen (Texte)

Neue Anr. Sie haben einen Anruf erhalten, den Sie nicht angenommen haben (Eintrag in der Anrufliste). Öffnen Sie die Anrufliste mit . Neue Anrufe sind durch einen „Stern“ vor dem Namen bzw. der Nummer gekennzeichnet.

Tastatur aus Die Tastensperre ist eingeschaltet. Zum Ausschalten 3 Sekunden drücken.

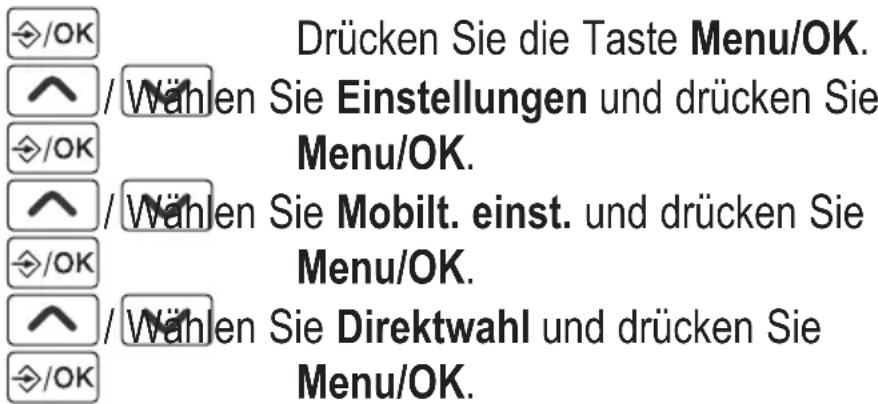

Direkt-w Die Direktwahl ist eingeschaltet. Jede Tastenbetätigung (außer Menü/OK) führt zur Wahl der gespeicherten Rufnummer. Hinweis: Die Zifferntasten 1-0, * und # müssen für ca. 2 s gedrückt werden. Zum Ausschalten s. Kapitel „Telefon einstellen / Direktwahl“, Seite 28.

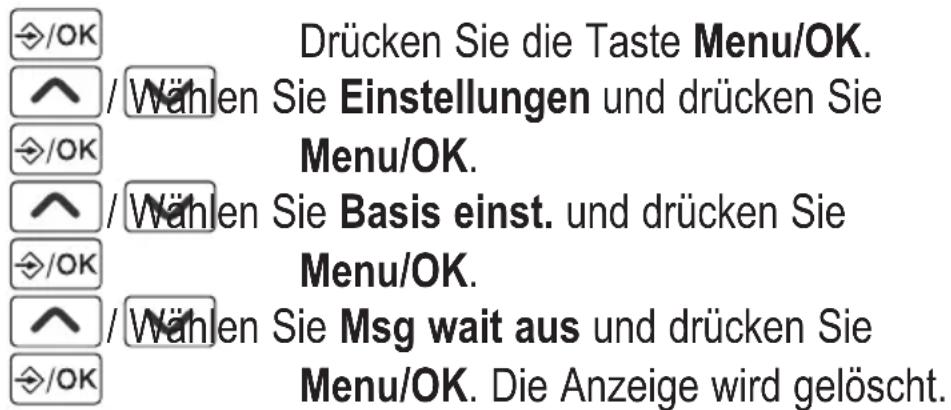

Msg Wait In der Sprachbox Ihres Netzbetreibers liegt eine Nachricht für Sie vor. Erkundigen Sie sich ggf. bei Ihrem Netzbetreiber, wie Sie diese Nachricht abhören können. Sie können die Anzeige im Display ausschalten (s. „Message Waiting ein-/ausschalten“ im Kapitel „Telefon einstellen“, Seite 34).

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

Drücken Sie die Abnehmetaste. Wollen Sie „Freisprechen“ einschalten drücken Sie die Taste noch einmal.

Befindet sich das Mobilteil in der Basis und AUTO-ANTWORT ist nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste. Wollen Sie „Freisprechen“ einschalten drücken Sie die Taste noch einmal.

Befindet sich das Mobilteil in der Basis und AUTO-ANTWORT ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen mit Wahlvorbereitung

Geben Sie die Rufnummer ein. Fehler bei der Eingabe mit / korrigieren.

Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Telefonieren

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

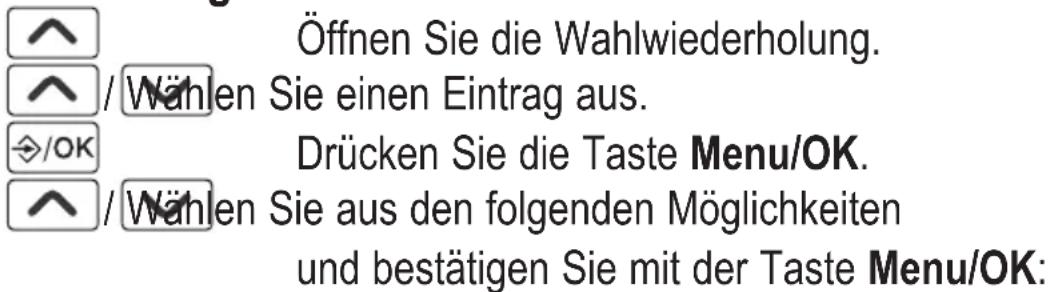

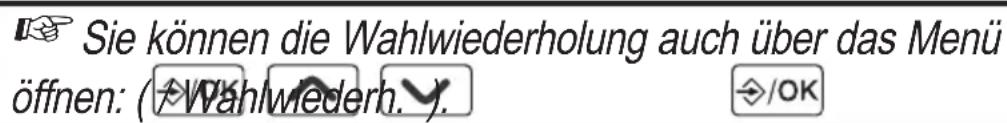

Wahlwiederholung

Ihr Telefon speichert die 15 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt.

Öffnen Sie die Wahlwiederholungsliste. Wählen Sie einen Eintrag aus. Rufnummer wird gewählt.

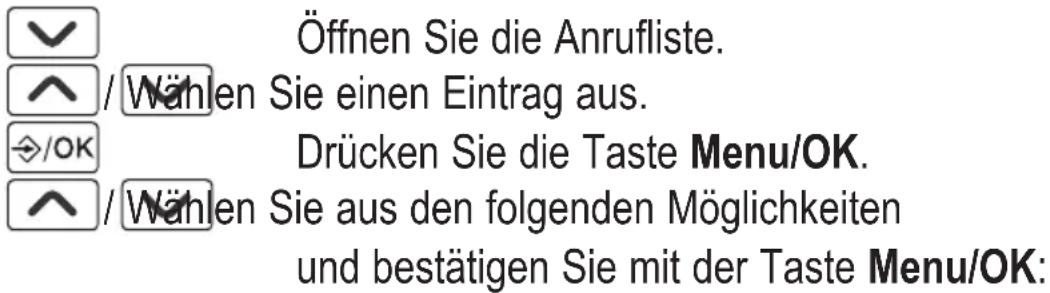

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 30 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Sie können festlegen, ob alle Anrufe oder nur die nicht angenommenen in der Anrufliste eingetragen werden sollen (s. Anrufart, Seite 20). Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste. Wählen Sie einen Eintrag aus. Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 100 Einträge aufnehmen. Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“, Seite 22.

Öffnen Sie das Telefonbuch.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörer-/Lautsprecherlautstärke einstellen

^ / Sie können während eines Gesprächs die

Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke).

Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Im Display wird STUMM angezeigt.

Zum Einschalten des Mikrofons drücken Sie die Taste erneut.

Intern telefonieren

Interne Gespräche, Vermitteln und Konferenzgespräche sind nur möglich, wenn mehrere Mobilteile angemeldet sind. Ist dies nicht der Fall, wird im Display Kein Mobilt. angezeigt.

Internes Gespräch führen

INT

Drücken Sie die Taste INT. Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen.

Bei drei und mehr angemeldeten Mobilteilen wählen Sie das gewünschte Mobilteil mit den Auf-/Ab-Tasten aus und drücken Sie die Taste Menu/OK.

Externes Gespräch vermitteln

INT

Während eines Externgespräches . . .

Drücken Sie die Taste INT.

Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen.

Bei drei und mehr angemeldeten Mobilteilen wählen Sie das gewünschte Mobilteil mit den Auf-/Ab-Tasten aus und drücken Sie die Taste

Menu/OK.

Das externe Gespräch wird gehalten.

Wenn das gerufene Mobilteil eingeschaltet wird ggf. Gespräch ankündigen.

Drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Konferenz

INT	Während eines Externgespräches . . .Drücken Sie die Taste INT.
	Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen.
	Bei drei und mehr angemeldeten Mobilteilen wählen Sie das gewünschte Mobilteil mit den Auf-/Ab-Tasten aus und drücken Sie die Taste Menu/OK.
/OK	Wenn das gerufenene Mobilteil eingeschaltet wird drücken Sie die Taste Menu/OK.
/ Wahlen Sie Konf. aus und drücken Sie die Taste Menu/OK.	Im Display wird Konf. angezeigt.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

Möglichkeiten während einer Konferenz

/OK	Drücken Sie die Taste Menu/OK. Einzelgespräch wird angezeigt.
/OK	Drücken Sie die Taste Menu/OK. Die Konferenz ist aufgelöst.
/OK	Drücken Sie erneut die Taste Menu/OK.
/ Wählen	Sie Wechseln aus und drücken Sie die Taste Menu/OK.Sie werden mit dem jeweils anderen Gesprächspartner verbunden.

D

Weitere Leistungsmerkmale

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegen genommen werden.

Drücken und halten Sie die Raute-Taste bis Tastatur aus im Display erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Raute-Taste erneut bis Tastatur ein im Display erscheint.

Tonruf am Mobilteil ausschalten

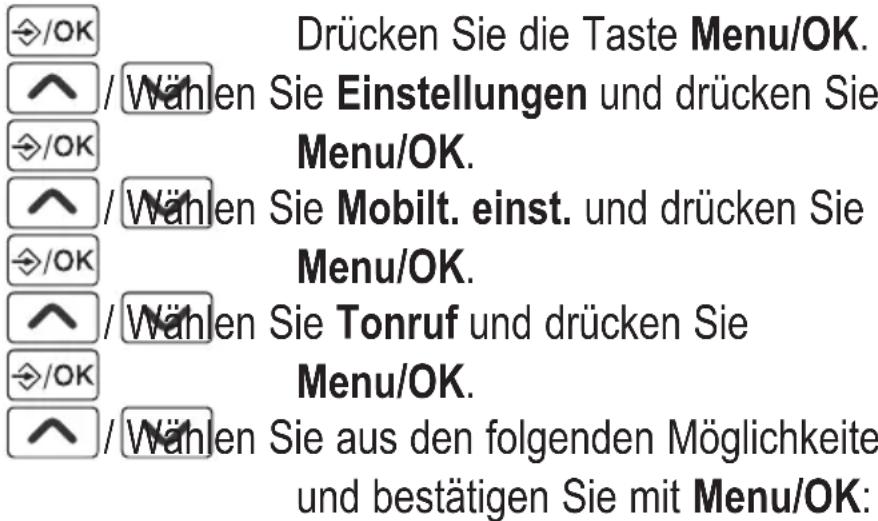

Sie können den Tonruf auch über das Menü „Einstellungen / Mobilt. einst. / Tonruf / Tonruflautst. / Aus“ ausschalten.

Drücken und halten Sie die Stern-Taste bis Tonruf aus im Display erscheint.

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Stern-Taste erneut bis Ton-ruf ein im Display erscheint.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten um die Akkus zu schonen.

Drücken Sie die Auflegetaste und halten Sie sie gedrückt bis MT aus? angezeigt wird.

Drücken Sie die Taste Menu/OK.

Weitere Leistungsmerkmale

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste. Nach kurzer Zeit wird das Display wieder erleuchtet und das Mobilteil meldet sich wieder bei der Basisstation an.

D

Anrufliste / Wahlwiederholung

7 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

Öffnen Sie die Anrufliste. / Wählen Sie einen Eintrag aus. / Drücken Sie die Taste Menu/OK. / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Taste Menu/OK:

Details Datum und Uhrzeit des Anrufs werden angezeigt (wenn Datum/Uhrzeit eingestellt sind).

Löschen Der Eintrag wird gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Nummer anrufen Die Rufnummer wird in die Wahlvorbereitung übernommen. Sie kann dort geändert/ergänzt werden und wird durch Drücken von gewählt.

Speicher Nummer Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie ggf. aus, welcher Gruppe dieser Eintrag zugeordnet werden soll.

Anrufart Wählen Sie, ob alle Anrufe in die Liste eingetragen werden sollen (Anrufe: Alle) oder nur solche, die Sie nicht entgegengenommen haben (Anrufe: Unbeantw).

Sie können die Anrufliste auch über das Menü öffnen:

(/OK /^ Anrufliste )/OK

Anrufliste / Wahlwiederholung

Wahlwiederholung bearbeiten

Öffnen Sie die Wahlwiederholung. / Wählen Sie einen Eintrag aus. / Drücken Sie die Taste Menu/OK. / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Taste Menu/OK:

Löschen Der Eintrag wird gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Nummer anrufen Die Rufnummer wird in die Wahlvorbereitung übernommen.

Speicher Nummer Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie ggf. aus, welcher Gruppe dieser Eintrag zugeordnet werden soll.

Sie können die Wahlwiederholung auch über das Menü öffnen: (✓Wahlwiederh. ). /OK

8 Telefonbuch

Im Telefonbuch können Sie 100 Rufnummern und zugehörige Namen speichern. Sie können jeden Eintrag einer Gruppe zuordnen, für die Sie jeweils eine andere Melodie festlegen können. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Drücken Sie die Telefonbuchtaste. Ist noch kein Eintrag vorhanden wird Kein Eintrag angezeigt. Nach kurzer Zeit erscheint Neuer Eintrag. Sind bereits Einträge vorhanden wird der erste Eintrag angezeigt. Drücken Sie die Taste Menu/OK. Bestätigen Sie Neuer Eintrag mit Menu/OK. Geben Sie den Namen ein (maximal 8 Zeichen). Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden. Löschen Sie das letzte Zeichen mit Umschaltung zwischen Groß- und Kleinbuchstaben mit 📄. Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter. Schließen Sie die Eingabe des Namens mit der Taste Menu/OK ab.

Telefonbuch

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste 0 für ca. 2 s; im Display wird P angezeigt.

Schließen Sie die Eingabe der Rufnummer mit der Taste Menu/OK ab.

Wählen Sie ggf. aus, welcher Gruppe dieser

Eintrag zugeordnet werden soll.

Bestätigen Sie mit der Taste Menu/OK.

Zurück zum Bereitschaftsmodus.

Ihr Telefon hat ein weiteres Telefonbuch, gültig für alle angemeldeten Mobilteile: das „Gemeinsame Telefonbuch“. Weitere Einzelheiten zu diesem Telefonbuch finden Sie umseitig. Es ist nur über das Menü erreichbar (Gemeins. TelBuch).

Telefonbucheinträge bearbeiten

Drücken Sie die Telefonbuchtaste.

Wählen Sie einen Eintrag aus.

Drücken Sie die Taste Menu/OK.

Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

Neuer Eintrag Sie können einen neuen Eintrag anlegen (s. o.).

Eintrag ändern Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit geben Sie mit den Zifferntasten neue Buchstaben und

Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

Details Der Eintrag wird angezeigt. Mit den Pfeiltasten sehen Sie Name, Rufnummer und Gruppe.

Kopiere Eintrag Der Eintrag wird in ein anderes angemeldetes Mobilteil kopiert. Ggf. müssen Sie die interne Rufnummer des Mobilteils auswählen. Am betreffenden Mobilteil muss die Übertragung mit der Taste Menu/OK erlaubt werden.

Kopiere alleE. Kopieren aller Einträge an ein anderes Mobilteil.

Eintrag löschen Der Eintrag wird gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Status Die aktuelle Belegung wird angezeigt (z. B. 98/100: 98 von 100 möglichen Einträgen sind frei).

Gruppe ändern Sie können den Namen der Gruppe und die zugeordnete Melodie ändern.

Kurzwahl Sie können einen Telefonbucheintrag als Kurzwahl auf eine der Zifferntaste 2...0 speichern. Drücken Sie Menu/OK, wählen Sie eine Zifferntaste, drücken Sie wieder Menu/OK, wählen Sie einen Eintrag und bestätigen Sie mit Menu/OK.

Zur Wahl drücken und halten Sie dann die betreffende Zifferntaste, bis die Wahl im Display angezeigt wird (ca. 2 Sekunden).

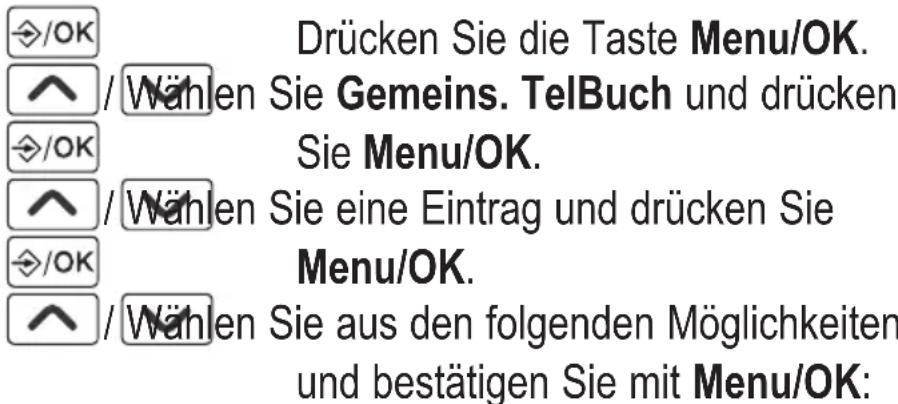

Gemeinsames Telefonbuch

Das Telefon verfügt über ein Telefonbuch (10 Einträge) in der Basis, auf das alle angemeldeten Mobilteile zugreifen können.

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Gemeins. TelBuch und drücken $/OK Sie Menu/OK. ^ / Wählen Sie eine Eintrag und drücken Sie $/OK Menu/OK. ^ / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Details Der Eintrag wird angezeigt. Mit den Pfeiltasten sehen Sie Name und Rufnummer.

Eintrag löschen Der Eintrag wird gelöscht.

Eintrag ändern Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit geben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Benutzen Sie diesen Menüpunkt auch zum Anlegen neuer Einträge.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Telefon einstellen

9 Telefon einstellen

Datum/Zeit

/OK Drücken Sie die Taste Menu/OK.

/ Wählen Sie Einstellungen und drücken Sie

/OK Menu/OK.

/ Wählen Sie Zeit/Datum und drücken Sie

/OK Menu/OK.

^ / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Zeitformat Sie können die Darstellung der Zeit einstellen: (24 Stunden oder 12 Stunden).

Datumsformat Sie können die Darstellung des Datums einstellen:(TT-MM oder MM-TT).

Eingabe Zeit Geben Sie mit den Zifferntasten die Uhrzeit ein.

Eingabe Datum Geben Sie mit den Zifferntasten das Datum ein.

Bei einem Stromausfall an der Basisstation geht die Einstellung verloren.

Wecker

/OK Drücken Sie die Taste Menu/OK.

^ / Wählen Sie Einstellungen und drücken Sie

/OK Menu/OK.

/ Wählen Sie Alarm und drücken Sie

/OK Menu/OK.

/ Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Telefon einstellen

Eingabe Zeit Geben Sie mit den Zifferntasten die Weckzeit ein.

Alarm ein/aus Wählen Sie aus den Einstellungen:

Aus: Alarm ausgeschaltet

Einmal: Der Alarm wird einmalig zum nächstmöglichen Zeitpunkt gegeben.

Täglich: Der Alarm wird täglich zum eingestellten Zeitpunkt gegeben.

Alarmton Wählen Sie eine Melodie.

Zum Quittieren eines Alarms drücken Sie eine beliebige Taste.

Tonruf für das Mobilteil einstellen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie ≡/OK Menu/OK. ^ / Wählen Sie Mobilt. einst. und drücken Sie ≡/OK Menu/OK. ^ / Wählen Sie Tonruf und drücken Sie ≡/OK Menu/OK. ^ / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Extern Wählen Sie eine Melodie für die Signalisierung eines externen Anrufes aus.

Intern Wählen Sie eine Melodie für die Signalisierung eines internen Anrufes aus.

Tonruflautst. Wählen Sie die Lautstärke für den Tonruf aus. Wählen Sie „Aus“ wird ein Anruf nur durch die Anrufanzeige-LED am Mobilteil signalisiert.

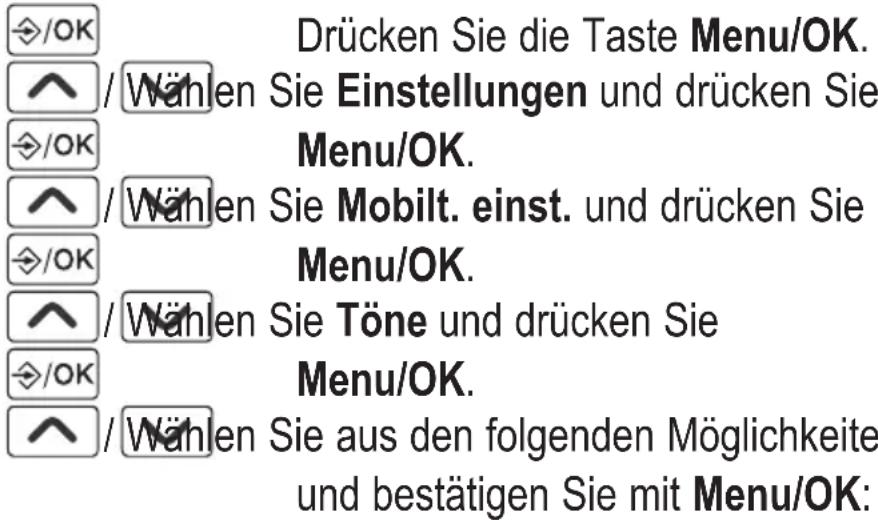

Hinweistöne einstellen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. ^ / Wählen Sie Töne und drücken Sie Menu/OK. ^ / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Tastenton Schalten Sie den Quittungston für eine Tas- tenbetätigung ein oder aus.

Quitg.-ton Schalten Sie den Quittungston für eine gelungene Programmierung ein oder aus.

Akku leer Schalten Sie den Hinweiston ein oder aus.

Der Ton signalisiert, wenn der Akku geladen werden muss.

Reichweite Schalten Sie den Hinweiston ein oder aus.

Der Ton signalisiert, wenn Sie sich mit dem Mobilteil am Rande der Reichweite zur Basis befinden.

Direktwahl

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. ^ / Wählen Sie Direktwahl und drücken Sie Menu/OK.

Telefon einstellen

Geben Sie die PIN ein (im Auslieferungszustand „0 0 0 0“) und drücken Sie Menu/OK

Wählen

Sie Direktr. ein und drücken Sie

Menu/OK. Geben Sie mit den Zifferntasten eine Rufnummer ein oder drücken Sie

Menu/OK und wählen einen Eintrag aus Telefonbuch, Wahlwiederholung oder Anrufliste aus.

Drücken Sie die Taste Menu/OK. Im Display erscheint Direkt-w. Jede Tastenbetätigung (außer Menu/OK) führt zur Wahl der gespeicherten Rufnummer (die Zifferntasten 1-0, * und # müssen für ca. 2 s gedrückt werden).

Zum Ausschalten der Direktwahl drücken Sie die Taste Menu/OK, geben die PIN ein, drücken Menu/OK, wählen Direktr. aus und drücken Menu/OK.

Basis auswählen

Drücken Sie die Taste Menu/OK. / Wählen Sie Einstellungen und drücken Sie Menu/OK.

/ Wählen Sie Einstellungen und drücken Sie Menu/OK.

/ Wählen Sie Mobilt. einst. und drücken Sie Menu/OK.

/ Wählen Sie Basis wählen und drücken Sie Menu/OK.

Ist Ihr Mobilteil an mehreren Basistationen angemeldet, haben Sie die Möglichkeit, die „aktive“ Basis auszuwählen.

Telefon einstellen

Display einstellen

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie >/OK Menu/OK. /^ / Wählen Sie Mobilt. einst. und drücken Sie >/OK Menu/OK. /^ / Wählen Sie Display und drücken Sie >/OK Menu/OK. /^ / Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Kontrast Stellen Sie mit den Pfeiltasten den gewünschten Kontrast ein und drücken Sie Menu/OK. Mobilt.-name Löschen Sie den alten Namen mit, C/⊗l geben Sie mit den Zifferntasten einen neuen Namen ein und drücken Sie Menu/OK.

Displaysprache einstellen

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. /^ / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. /^ / Wählen Sie Sprache und drücken Sie Menu/OK. /^ / Wählen Sie eine Sprache und bestätigen Sie mit Menu/OK.

Automatische Rufannahme einstellen

/OK Drücken Sie die Taste Menu/OK. Wählen Sie Einstellungen und drücken Sie

Telefon einstellen

/OK Menu/OK. ^ / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. ^ / Wählen Sie Autom. Annahme und drücken Sie Menu/OK. ^ / Wählen Sie, ob die automatische Rufannahme ein- oder ausgeschaltet sein soll und bestätigen Sie mit Menu/OK.

Bei eingeschalteter automatischer Rufannahme wird ein Anruf sofort angenommen wenn das Mobilteil aus der Basis genommen wird.

Mobilteil zurücksetzen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. >/OK ^ / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. >/OK ^ / Wählen Sie MT rücksetzen und drücken Sie Menu/OK. >/OK Bestätigen Sie mit Menu/OK.

Die Anrufliste und das Telefonbuch werden nicht gelöscht. Anmeldungen an Basisstationen bleiben erhalten.

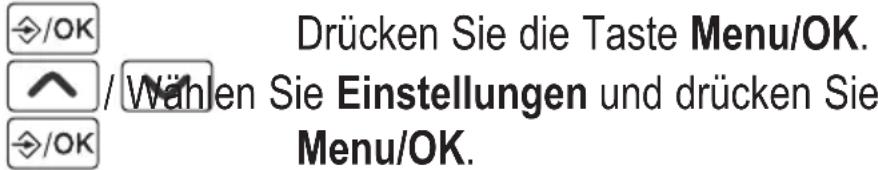

Tonrufmelodie für die Basis einstellen

Drücken Sie die Taste Menu/OK. / Wählen Sie Einstellungen und drücken Sie Menu/OK.

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Telefon einstellen

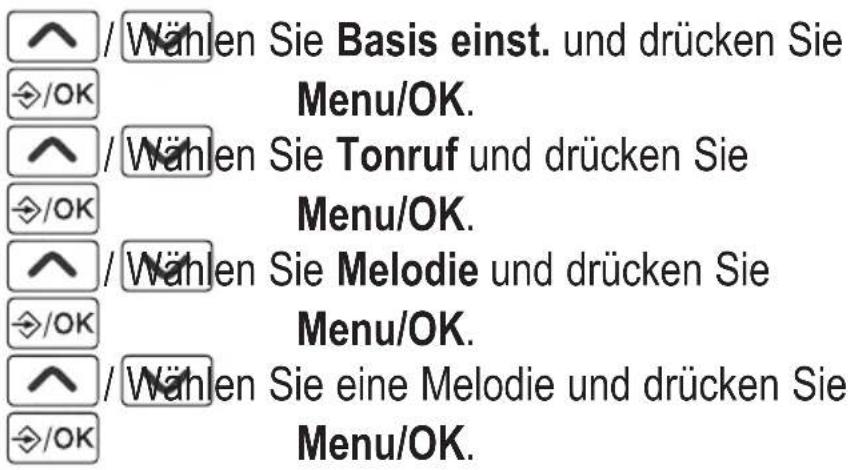

/Wählen Sie Basis einst. und drücken Sie =>/OK Menu/OK. /^ / Wählen Sie Tonruf und drücken Sie =>/OK Menu/OK. /^ / Wählen Sie Melodie und drücken Sie =>/OK Menu/OK. ^ / Wählen Sie eine Melodie und drücken Sie =>/OK Menu/OK.

Tonruflautstärke für die Basis einstellen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Basis einst. und drücken Sie Menu/OK. ^ / Wählen Sie Tonruf und drücken Sie Menu/OK. ^ / Wählen Sie Tonruf-lautst. und drücken Sie Menu/OK. ^ / Wählen Sie die Lautstärke und drücken Sie Menu/OK.

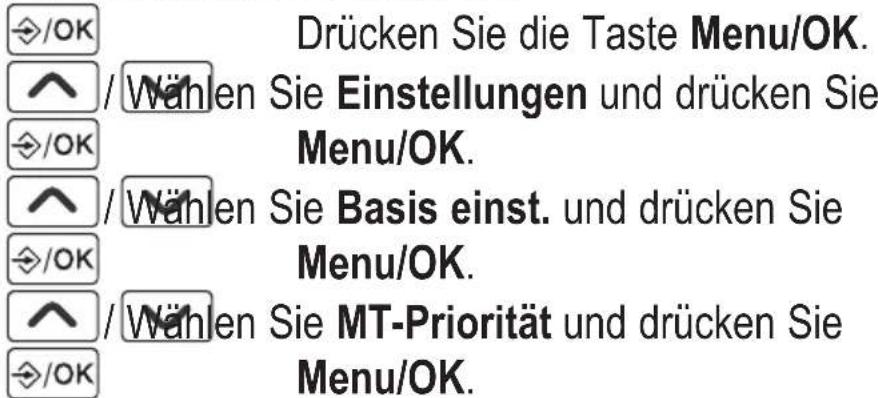

Priorität der Mobilteile einstellen

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. /^ / Wählen Sie Basis einst. und drücken Sie Menu/OK. /^ / Wählen Sie MT-Priorität und drücken Sie Menu/OK.

Telefon einstellen

/ Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit Menu/OK:

Alle Mobilt. Alle Mobilteile klingeln gleichzeitig.

Mobilt. wählen Wählen Sie aus der Liste der angemeldeten Mobilteile dasjenige aus, das zuerst klingeln soll und drücken Sie Menu/OK. Wählen Sie dann, wieviel Klingelsignale dieses betreffende Mobilteil vor allen anderen klingeln soll und drücken Sie Menu/OK.

Wahlverfahren einstellen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Basis einst. und drücken Sie Menu/OK. ^ / Wählen Sie Wahlverfahr. und drücken Sie Menu/OK. ^ / Wählen Sie Tonwahl oder Impulswahl und bestätigen Sie mit Menu/OK.

Für die meisten Anschlüsse ist „Tonwahl“ die richtige Einstellung.

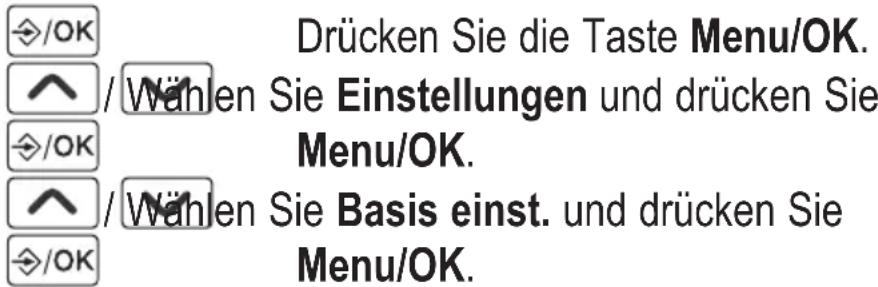

Flashzeit einstellen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Basis einst. und drücken Sie Menu/OK.

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Telefon einstellen

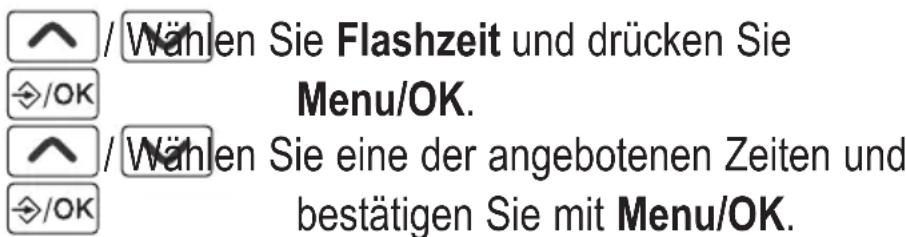

/Wählen Sie Flashzeit und drücken Sie Menu/OK. / Wählen Sie eine der angebotenen Zeiten und bestätigen Sie mit Menu/OK.

Die Flashzeit für Leistungsmerkmale im analogen Telefonnetz beträgt 100 ms. Die typische Einstellung für analoge Netze in Frankreich beträgt 250 ms.

Wenn Sie in der Sprachbox Ihres Netzbetreibers eine Nachricht erhalten haben, zeigt das Display Msg Wait an. Erkundigen Sie sich ggf. bei Ihrem Netzbetreiber, wie Sie diese Nachricht abhören können. Unabhängig davon können Sie die Anzeige der Meldung im Display löschen.

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. /^ / Wählen Sie Basis einst. und drücken Sie Menu/OK. /^ / Wählen Sie Msg wait aus und drücken Sie Menu/OK. Die Anzeige wird gelöscht.

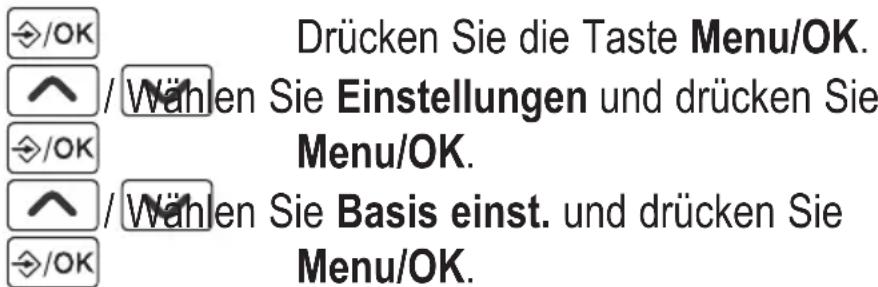

PIN ändern

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. /^ / Wählen Sie Basis einst. und drücken Sie Menu/OK.

Telefon einstellen

/ Wählen Sie System-PIN und drücken Sie
/OK	Menu/OK.
	Geben Sie die aktuelle PIN ein (Auslieferungs-zustand 0 0 0 0) und drücken Sie Menu/OK.
	Geben Sie eine neue PIN ein und drücken Sie Menu/OK.
	Geben Sie die neue PIN noch einmal ein und drücken Sie Menu/OK.

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben wenden Sie sich bitte an unsere Service-Hotline.

Amtskennzahl (AKZ) eingeben

/OK	Drücken Sie die Taste Menu/OK.
/	Wählen Sie Einstellungen und drücken Sie Menu/OK.
/OK
/	Wählen Sie Basis einst. und drücken Sie Menu/OK.
/OK
/	Wählen Sie Amtskennz. und drücken Sie Menu/OK.
/OK
/	Geben Sie eine einstellige Amtskennzahl ein und bestätigen Sie mit Menu/OK.
/OK

Haben Sie diese AKZ in Ihrem Telefon programmiert und erkennt Ihr Telefon diese AKZ am Anfang einer Rufnummer, fügt es automatisch eine Pause hinter der AKZ ein!

Telefon einstellen

ECO mode ein/aus

Informationen zum Eco-Mode s. Seite 11.

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. ^ / Wählen Sie Basis einst. und drücken Sie Menu/OK. ^ / Wählen Sie ECO mode und drücken Sie Menu/OK. ^ / Wählen Sie, ob der ECO-Mode ein- oder aus- geschaltet sein soll und bestätigen Sie mit Menu/OK.

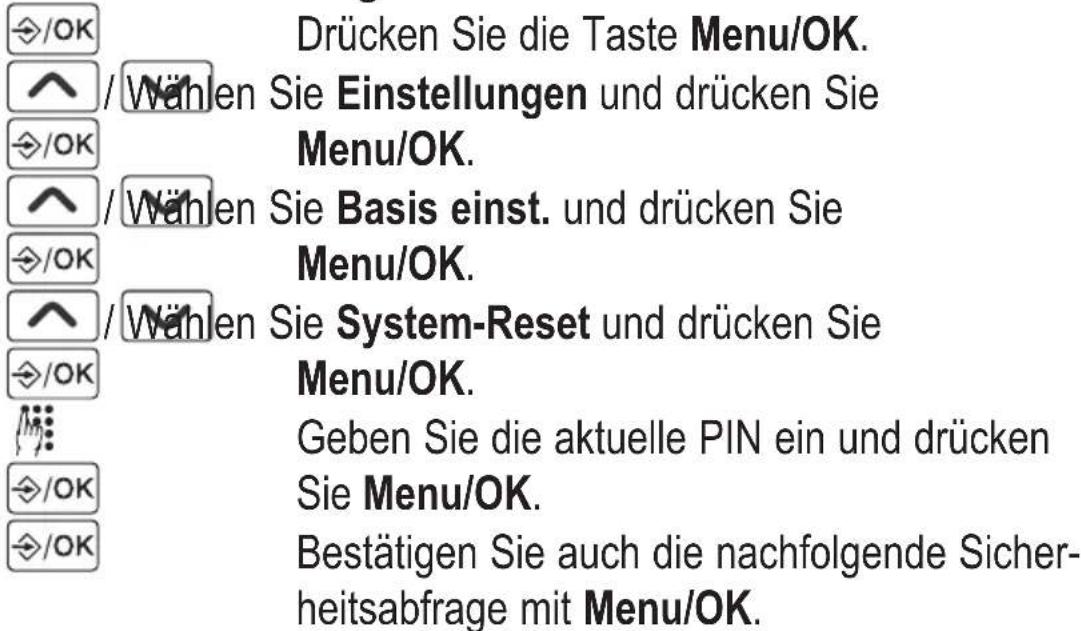

Basis in den Auslieferungszustand zurücksetzen

/OK Drücken Sie die Taste Menu/OK. ^ / Wählen Sie Einstellungen und drücken Sie Menu/OK. >/OK / Wählen Sie Basis einst. und drücken Sie Menu/OK. >/OK / Wählen Sie System-Reset und drücken Sie Menu/OK. #/OK Geben Sie die aktuelle PIN ein und drücken Sie Menu/OK. #/OK Bestätigen Sie auch die nachfolgende Sicher- heitsabfrage mit Menu/OK.

Das Telefonbuch wird nicht gelöscht. Bitte löschen Sie das Telefonbuch über das Telefonbuch-Menü. Angemeldete Mobilteile bleiben angemeldet.

10 Mobilteile an-/abmelden

An einer Basisstation können bis zu 5 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Jedes Mobilteil kann an bis zu 4 Basisstation angemeldet sein.

Zum Anmelden eines „fremden“ Mobilteils ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

/OK / Wählen Sie Einstellungen und drücken Sie Menu/OK. / Wählen Sie Mobilt. einst. und drücken Sie Menu/OK. / Wählen Sie Mobilt. anmelden und drücken Sie Menu/OK. / Wählen Sie aus, welche Nummer die Basis- station (1 - 4) erhalten soll und drü Menu/OK. Geben Sie die aktuelle PIN der Ba der das Mobilteil angemeldet werd drücken Sie Menu/OK. /OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK / OK

Nach einer kurzen Zeit ist das Mobilteil ist angemeldet.

Mobilteile an-/abmelden

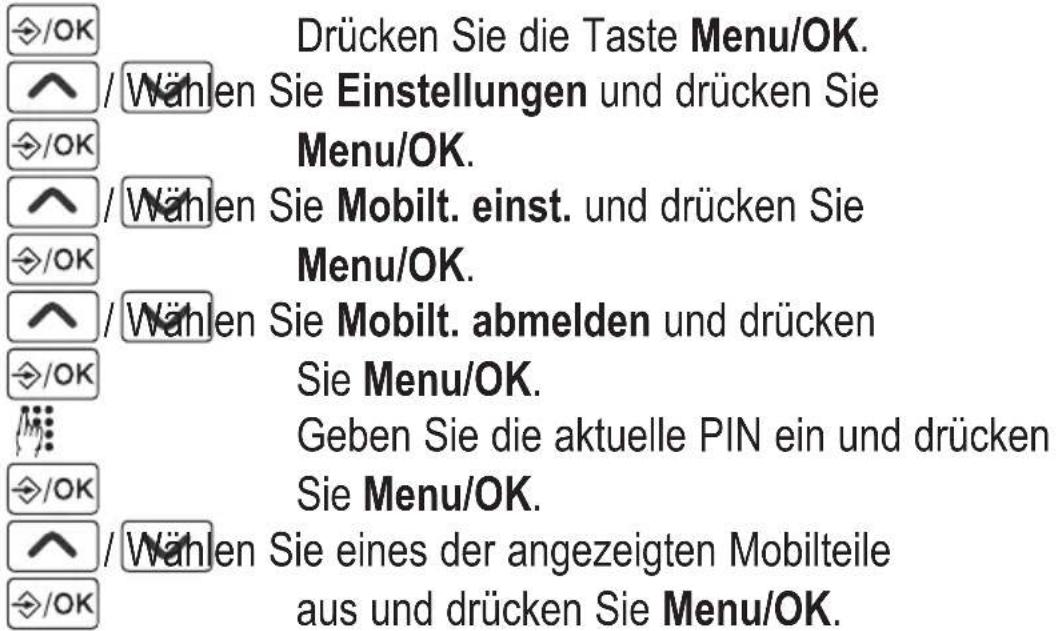

Mobilteil löschen

/OK Drücken Sie die Taste Menu/OK. /^ / Wählen Sie Einstellungen und drücken Sie /^ / OK Menu/OK. /^ / Wählen Sie Mobilt. einst. und drücken Sie /^ / OK Menu/OK. /^ / Wählen Sie Mobilt. abmelden und drücken /^ / OK Sie Menu/OK. ^ / Geben Sie die aktuelle PIN ein und drücken /^ / OK Sie Menu/OK. ^ / Wählen Sie eines der angezeigten Mobilteile /^ / OK aus und drücken Sie Menu/OK.

Betrieb an Telefonanlagen/Zusatzdienste

11 Betrieb an Telefonanlagen/Zusatzdienste Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R-Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Bitte denken Sie daran, bei Telefonbuchteinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer „0“ lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

12 Anhang

Menüstruktur

Gemeins. TelBuch — 10 Speicherplätze

Zeichentabelle für Einträge im Telefonbuch

Taste

0

1

2

3

4

5

6

7

8

9

.

A

D

G

J

M

1 x drücken

0

1

B

E

H

K

N

Q

U

X

2 x drücken

,

@

C

N

F

N

I

N

L

N

O

R

V

/

-

2

3

4

5

6

S

8

Z

;

#

Ä

È

G

Λ

Ö

7

Ü

9

;

=

À

É

N

i

N

Öβ

Ü

Ω

"

<

Á

È

N

í

N

Ó

§

ÜE

'

>

Â

Ê

N

î

N

Ô

π

Üψ

!

(

Ä

Δ

N

ï

N

Ö

θ

i

)

Ä

φ

N

i

N

∅

Σ

?

&

Æ

Γ

Ñ

*

£

Ç

+

$

-

¥

%

€

\

[

^

]

~

{

|

}

20 x drücken

a

Taste

0

1

2

3

4

5

6

7

8

9

1 x drücken

.

a

d

g

j

m

p

s

t

s

w

0

1

b

e

h

k

n

q

u

x

2 x drücken

,

@

c

s

f

s

i

s

l

s

o

s

r

/

-

2

3

4

5

6

s

8

z

:

#

ä

è

ğ

Λ

ö

7

ü

9

;

=

à

é

s

iNo

β

ù

Ω

"

<

s

á

s

ë

s

iNo

ú

≡

'

>

â

s

êî

ô

Π

û

Ψ

!

(

s

ã

Δ

iNo

θ

;

)

ä

φ

ι

ø

Σ

?

&

æ

s

rNñ

*

£

ç

+

-

¥

%

€

\

[

^

]

~

{

|

}

α

D

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

- Nach Betätigung der Abhebetaste ist kein Wählton hörbar, die Wählleitung wird nicht belegt.

- Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdose kontrollieren.

- Netzstecker an der Basisstation und an 230 V kontrollieren.

- Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.

- Displayanzeige: „Suche . . .”.

- Netzstecker an der Basisstation und an 230 V kontrollieren.

- Reichweite verringern.

- Mobilteil anmelden.

- Basisstation klingelt nicht.

- Tonruf ausgeschaltet -> einschalten.

- Keine Anzeige auf dem Display.

- Mobilteil ausgeschaltet -> einschalten.

- Akku leer -> aufladen.

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Einstellung Anrufliste: Alle Anrufe

Telefonbuch Kein Eintrag im Auslieferungszustand

Nach Rücksetzen unverändert

Wecker Aus

Tonruf Mobilteil Intern: Melodie 1

Extern: Melodie 2

Tonruflautstärke: 5

Tonruf Basis Melodie 1

Tonruflautstärke: 5

Hinweistöne Tastenton: Ein

Quittungston: Ein

Akku leer: Ein

Reichweite: Ein

Sprache Deutsch

Mobilteilname BigTel

Autom. Rufannahme Ein

Datum & Zeit Datumsformat: tt/mm

Zeitformat: 24 Stunden

Wahlverfahren Tonwahl

Flash-Zeit 100 ms

PIN 0 0 0 0

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation:

230 V/50 Hz (Steckernetzgerät S002CV0600030), 6 V/300 mA DC

Stromversorgung Ladestation:

230 V/50 Hz (Steckernetzgerät S002CV0600030), 6 V/300 mA DC

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 16 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (80 / 100 / 120 / 180 / 250 / 300 / 600 / 800 ms)

Abmessungen Basisstation (mm): L / B / H = 115 x 110 x 60

Abmessungen Mobilteil (mm): L / B / H = 57 x 30 x 180

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

CE Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch fal-

Anhang

sches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIO-LINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Anhang

Stichwortverzeichnis

A

Akkukapazität (Displayanzeige) . . .10

Akkus 2

Akkus aufladen .....6

Akkus einlegen .....6

Amtskennzahl .....35

Anruf annehmen .....13

Anrufen 13

Anrufliste .....14, 20

Aufstellungsort ....2

Auslieferungszustand .....43

Automatische Rufannahme ....7, 30

B

Basis auswählen .....29

Basisstation anschließen .....4

Bedienelemente .....8

Bereitschaftsmodus .....11

Bestimmungsgemäße Verwendung 2

D

Datum/Uhrzeit 7,26

Direktannahme ....7

Direktwahl....28

Displayanzeigen (Texte) .....12

Displaysprache .....7, 30

E

ECO-Mode .....11, 36

Entsorgung ....3

Externes Gespräch vermitteln ....16

F

Fehlersuche 42

Flashzeit 33

G

Garantie 45

Gemeinsames Telefonbuch .....25

Gespräch beenden .....14

Gesprächsdauer .....15

H

Hinweistöne .....28

Hörer-/Lautsprecherlautstärke ....15

|

Intern telefonieren .....16

K

Konferenz 17

Konformitätserklärung .....45

Kontrast ....30

Kurzwahl 24

L

Ladestation 5

M

Medizinische Geräte .....3

Anhang

Menüstruktur 40

Message Waiting .....34

Mikrofon ausschalten .....15

Mobilteil ausschalten .....18

Mobilteile an-/abmelden .....37

Mobilteilname ....30

Mute 15

N

Navigation im Menü .....11

Netzteil 2

P

Pflegehinweise .....45

PIN 34

S

Sicherheitshinweise .....2

Sprache ....30

Strahlungsreduzierung .....11

Stromausfall 3

T

Tastensperre .....18

Technische Daten .....44

Telefonanlagen ....39

Telefonbuch .....15, 22

Tonruf .....27, 31

Tonruf am Mobilteil ausschalten ..18

U

Uhrzeit/Datum 7

V

Verpackungsinhalt ....4

W

Wahlverfahren ....33

Wahlvorbereitung .....13

Wahlwiederholung .....14, 21

Wecker 26

Werkseinstellungen .....43

Z

Zeit/Datum 26

Zurücksetzen .....31, 36

Zusatzdienste .....39

Table of contents

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTE-ZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei einem Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min.

Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de • E-Mail: [e-mail]

Version 1.1 • 01.09.2008
