BEDIENUNGSANLEITUNG Master 30x AUDIOLINE

Bedienungsanleitung Operating Instructions

Master 30x

D

GB

1 Sicherheitshinweise ....2
2 Telefon in Betrieb nehmen ....4
3 Bedienelemente ....7
4 Einführende Informationen .....9
5 Telefonieren ....12
6 Weitere Leistungsmerkmale ....16
7 Anrufliste / Wahlwiederholung .....17
8 Telefonbuch ....18
9 Telefon einstellen .....20
10 Mobilteile an-/abmelden .....24
11 Betrieb an Telefonanlagen/Zusatzdienste .....25
12 Anhang 26

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzufuhren. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmußl werfen dußen!

Gefährdung von Gesundheit und Umwelt durch Akkus und

Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmußl werfen duürfen und sie über Sammelstellen der Entsorgung zugefußhrt werden mußsen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

⚠️Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt Master 30x-Modell

		3001	3021	3031	3041
Basisstation	mit	Netzteil		1	1	1
Ladestation	mit	Netzteil		-	1	2
Mobilteil		2	3	4
Telefonanschlusskabel			1	1	1	1
Akkus	2	4	6	8
Bedienungsanleitung		1	1	1	1

^1 Unter www.audioline.de erfahren Sie, ob dieses Telefonset bereits erhältlich ist.

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

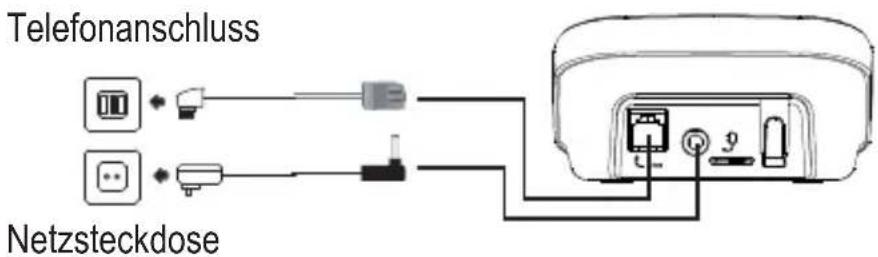

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschluss Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil!

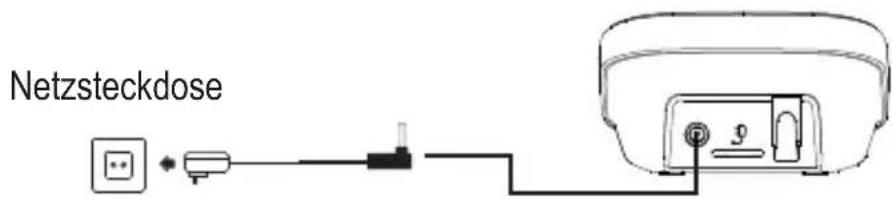

Ladestation anschließen ^2

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil!

^2 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen, siehe „Verpackungs-inhalt prüfen".

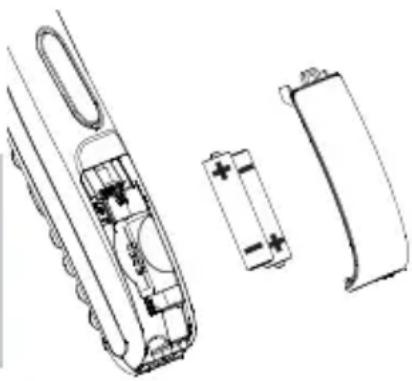

Akkus einlegen

Öffnen Sie das Akkufach. Legen Sie die Akkus in das Akkufach ein. Schließen Sie das Akkufach.

⚠️Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen) / 400 mAh! Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 16 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol (☐) im Display und Sie hören den Akku-Warnton (falls Akku-Warnton eingeschaltet / Menüpunkt „MT-EINSTEL./TOENE/AKKU LEER“). Sie haben noch ca. 10 Minuten Gesprächszeit.

Datum und Uhrzeit des Mobilteils einstellen

Bei Inbetriebnahme verfügt das Mobilteil nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Datum und Uhrzeit stellen Sie über den Menüpunkt „MT-EINSTEL./ DATUM & ZEIT“ ein.

Displaysprache einstellen

Die Displaysprache ist in 3 verschiedenen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „MT-EINSTEL./ SPRACHE“ ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „MT-EINSTEL./ AUTO-ANTWORT“ ein- oder ausgeschaltet.

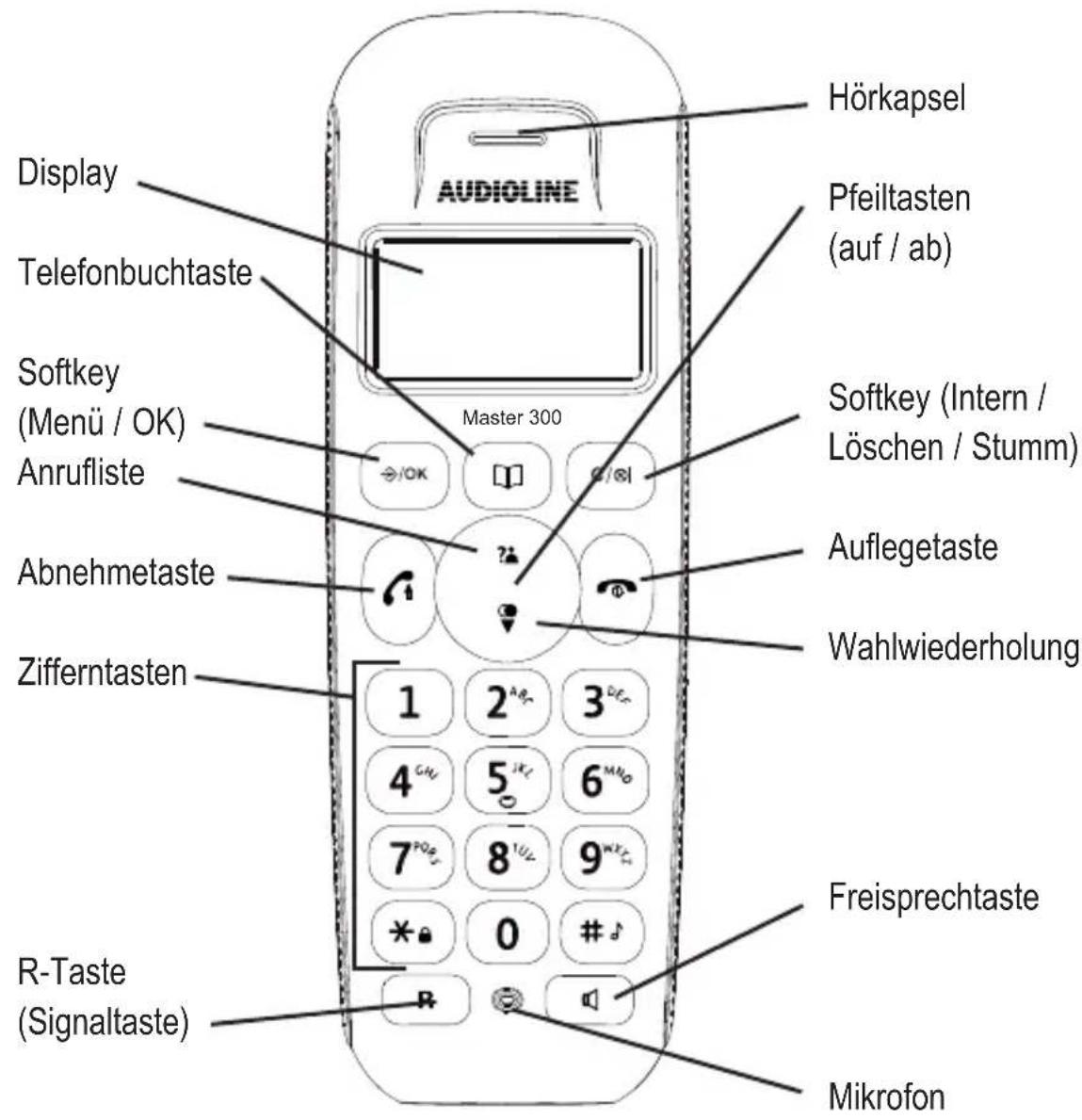

3 Bedienelemente

Hörkapsel AUDIOLINE Display Telefonbuchtaste Softkey (Menü / OK) Anrufliste Abnehmetaste Zifferntasten 1 2 Aa 3 Dc 4 CH 5 K 6 Mio 7 PO 8 U 9 N X * 0 # J R-Taste (Signaltaste) Master 300 Pfeiltasten (auf / ab) Softkey (Intern / Löschen / Stumm) Auflegetaste Wahlwiederholung Freisprechtaste Mikrofon

D

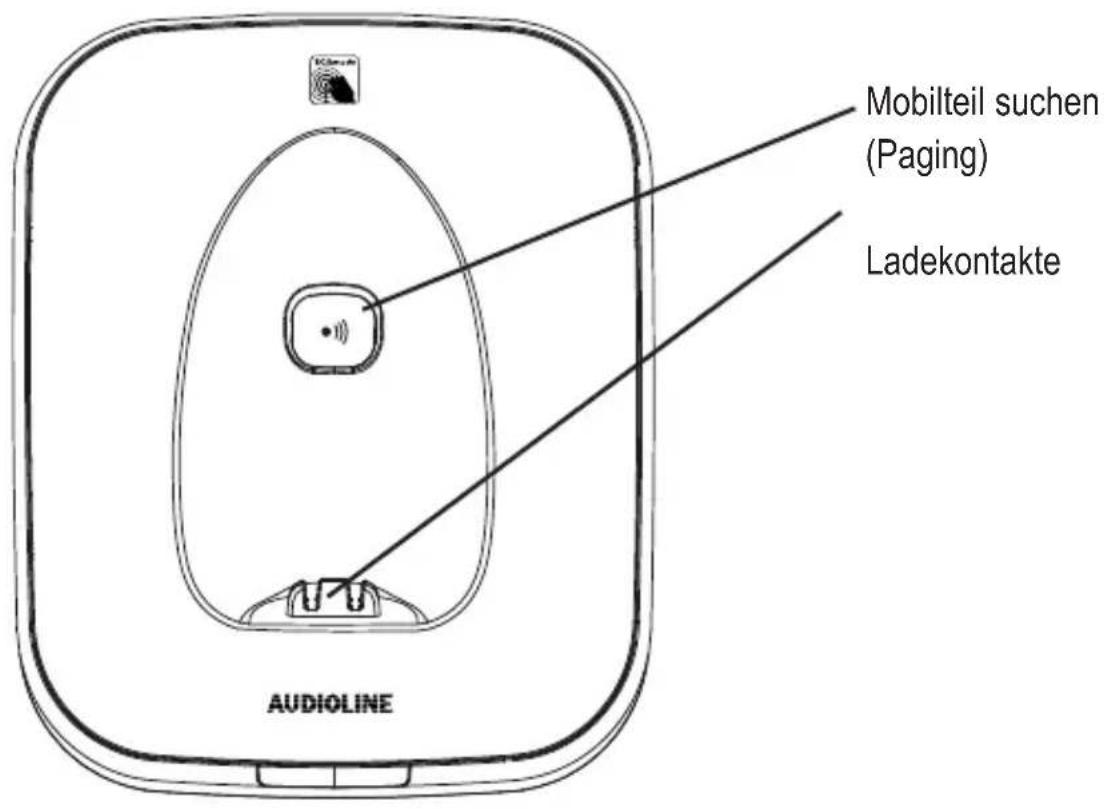

Mobilteil suchen (Paging) Ladekontakte AUDIOLINE

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung und des Telefons.

Darstellungweise in der Bedienungsanleitung

Darstellung	Beschreibung
	Abgebildete Taste drücken
	Ziffern oder Buchstaben eingeben
	Mobilteil klingelt
	Mobilteil aus der Basisstation nehmen
	Mobilteil in die Basisstation stellen
NAME? Darstellung von Display-Texten
	Darstellung von Display-Symbolen

Symbole im Display des Mobilteils

Symbol	Beschreibung
	Konstant: Verbindung zur Basisstation.Blinkt: keine Verbindung zur Basisstation.Konstant: Anzeige der Batteriekapazität.
	Blinkt während Mobilteil in der Basis:Die Akkus werden geladen.Konstant: Akkus sollten geladen werden.
	Blinkend: Laden Sie die Akkus.Konstant: Sie führen ein Gespräch.
	Blinkend: Sie erhalten gerade einen Anruf.Freisprechbetrieb ist aktiviert.
	Tonruf ist ausgeschaltet.
	Konstant: Eine Weckzeit ist eingestellt.Blinkt: Die eingestellte Weckzeit ist erreicht.
	Tastensperre ist eingeschaltet.

Einführende Informationen

Sie haben eine Nachricht in der Sprachbox Ihres Netzbetreibers (abhängig vom Netzbetreiber)

Konstant: Sie führen ein Interngespräch (nur bei mehreren Mobilteilen an einer Basis).

Blinkt: Eintreffendes Interngespräch.

Während Anzeige der Anrufliste: Neuer Anruf Weitere Ziffern/Buchstaben vor bzw. hinter den gegenwärtig angezeigten. Um diese anzuzeigen drücken Sie #♪

In der unteren Displayzeile werden zugehörig zu den beiden Softkeys die abhängig vom Betriebszustand verfügbaren Funktionen angezeigt.

Aufruf des Menüs.

Bestätigung einer Einstellung.

Aufbau eines Interngesprächs (nur bei mehreren Mobilteilen an einer Basis).

Zurück zum übergeordneten Menü bzw. Abbruch der Programmierung.

Rückwärts-Löschen von Zeichen bei der Eingabe (kurzer Druck löscht letztes Zeichen, langer Druck die ganze Zeile),

Mikrofon aus-/einschalten während eines Gesprächs (Mute)

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drucken.

Strahlungsreduzierung (ECO-Mode)

Im Gesprächsmodus wird die Strahlung im Vergleich zu Standard-DECT-Schnurlostelefonen erheblich reduziert.

Navigation im Menü

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Die komplette Menüstruktur finden Sie im Anhang.

Zur Navigation im Menü benutzen Sie die Softkeys und die Pfeiltasten.

Mit dem linken Softkey öffnen Sie das Menü.

Mit den Pfeiltasten bzw. bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie den Softkey

Wollen Sie zum übergeordneten Menü zurück drücken Sie kurz. Bei langem Druck gelangen Sie wieder in den Bereitschaftszustand.

D

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

/ Drücken Sie die Abnehmetaste oder die Freisprechtaste.

Befindet sich das Mobilteil in der Basis und AUTO-ANTWORT ist nicht eingeschaltet:

/ Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste oder die Freisprechtaste.

Befindet sich das Mobilteil in der Basis und AUTO-ANTWORT ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein.

Fehler bei der Eingabe mit krigieren.

/ Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

Wahlwiederholung

Ihr Telefon speichert die 5 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie die Raute-Taste #♪ Die zuletzt gewählte Rufnummer steht immer am Anfang der Liste.

Öffnen Sie die Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 10 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie die Raute-Taste #♪ Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste.

Wählen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 20 Einträge aufnehmen. Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“.

Öffnen Sie das Telefonbuch.

Wählen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörerlautstärke einstellen

/ Sie können während eines Gesprächs die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke). Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Im Display wird STUMM angezeigt.

Zum Einschalten des Mikrofons drücken Sie die Taste erneut.

Intern telefonieren

Interne Gespräche, Vermitteln und Konferenzgespräche sind nur möglich, wenn mehrere Mobilteile angemeldet sind. Ist dies nicht der Fall, wird im Display NICHT MOEGL. angezeigt.

Internes Gespräch führen

Drücken Sie den Softkey Intern. Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen. Bei mehreren angemeldeten Mobilteilen werden deren interne Nummern angezeigt (z. B. 2 3 4). Drücken Sie die gewünschte interne Nummer.

Drücken Sie bei mehreren angemeldeten Mobilteilen „9“, werden alle gleichzeitig gerufen.

Externes Gespräch vermitteln

Während eines Externgespräches . . .

Drücken Sie den Softkey Menü.

Wählen Sie INTERN aus und drücken Sie OK.

Geben Sie die interne Rufnummer ein. Das externe

Gespräch wird gehalten.

Wenn das gerufene Mobilteil eingeschaltet wird ggf.

Gespräch ankündigen.

Drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Konferenz

Während eines Externgespräches . . .

Drücken Sie den Softkey Menü.

Wählen Sie INTERN aus und drücken Sie OK.

Geben Sie die interne Rufnummer ein.

Wenn das gerufenene Mobilteil eingeschaltet wird drücken und halten Sie die Stern-Taste bis KONFERENZ im Display erscheint.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

Drücken und halten Sie die Stern-Taste bis im Display das Symbol für die Tastensperre erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Stern-Taste erneut bis das Symbol wieder erlischt.

Tonruf am Mobilteil ausschalten

Sie können den Tonruf auch über das Menü „MT-EINSTEL./TONRUF“ ausschalten.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol für den ausgeschalteten Tonruf erscheint.

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Raute-Taste erneut bis das Symbol wieder erlischt.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten um die Akkus zu schonen.

Drücken Sie die Auflegetaste und halten Sie sie gedrückt. Nach wenigen Sekunden wird das Mobilteil ausgeschaltet. Die Displaybeleuchtung erlischt.

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis im Display wieder ein Inhalt erscheint. Alternativ können Sie das Mobilteil auch einfach in die Basisstation stellen.

7 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

Öffnen Sie die Anrufliste.

Sie einen Eintrag aus.

Drücken Sie den Softkey Menü.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

NR.SPEICHERN Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und legen Sie eine Tonrufmelodie für diesen Eintrag fest.

LOESCHEN Der Eintrag wird gelöscht.

ALLE LOESCH. Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

DETAILS Datum und Uhrzeit des Anrufs werden angezeigt.

Sie können die Anrufliste auch über das Menü öffnen:

Wahlwiederholung bearbeiten

Öffnen Sie die Wahlwiederholung.

Sie einen Eintrag aus.

Drücken Sie den Softkey Menü.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

NR.SPEICHERN Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und legen Sie eine Tonrufmelodie für diesen Eintrag fest.

LOESCHEN Der Eintrag wird gelöscht.

ALLE LOESCH. Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

D

8 Telefonbuch

Im Telefonbuch können Sie 20 Rufnummern und zugehörige Namen speichern. Sie können jedem Eintrag eine eigene Melodie zuordnen, mit der ein Anruf signalisiert werden soll. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Drücken Sie die Telefonbuchtaste.

Ist noch kein Eintrag vorhanden wird LEER angezeigt.

Sind bereits Einträge vorhanden wird der erste Eintrag angezeigt.

Drücken Sie den Softkey Menü.

Bestätigen Sie EINTRAG NEU mit OK.

Geben Sie den Namen ein (maximal 12 Zeichen).

Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden.

Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter. Schließen Sie die Eingabe des Namens mit OK ab.

Geben Sie die Rufnummer ein (maximal 20 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste 0 für ca. 2 s; im Display wird P angezeigt.

Schließen Sie die Eingabe der Rufnummer mit OK ab.

Sie eine Melodie für den Eintrag aus.

Bestätigen Sie mit OK.

Zurück zum Bereitschaftsmodus.

Sie können das Telefonbuch auch über das Menü öffnen.

EFONBUCH

Telefonbucheinträge bearbeiten

Drücken Sie die Telefonbuchtaste.

Sie einen Eintrag aus.

Drücken Sie den Softkey Menü.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

EINTRAG NEU Sie können einen neuen Eintrag anlegen.

ANSEHEN Der Eintrag wird angezeigt. Mit den Pfeiltasten sehen Sie Name, Rufnummer und Melodie.

AENDERN Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit „Züben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

LOESCHEN Der Eintrag wird gelöscht.

ALLE LOESCH. Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

TB-STATUS Die aktuelle Belegung wird angezeigt (z. B. 07/20 BELEGT: 7 von 20 möglichen Einträgen sind vorhanden).

9 Telefon einstellen

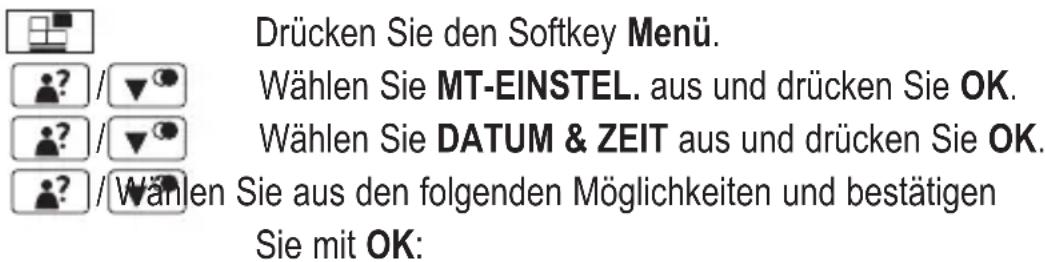

Datum/Zeit

Drücken Sie den Softkey Menü. Wählen Sie MT-EINSTEL. aus und drücken Sie OK. Wählen Sie DATUM & ZEIT aus und drücken Sie OK. Sie mit OK:

DATUMSFORMAT Sie können die Darstellung des Datums einstellen: (TT-MM-JJ oder MM-TT-JJ).

ZEITFORMAT Sie können die Darstellung der Zeit einstellen: (24 Stunden oder 12 Stunden).

ZEIT EINST. Geben Sie mit den Zifferntasten die Uhrzeit ein. DATUM EINST. Geben Sie mit den Zifferntasten das Datum ein.

Bei einem Stromausfall geht die Einstellung verloren, wenn gleichzeitig das Mobilteil ausgeschaltet ist oder die Akkus leer sind.

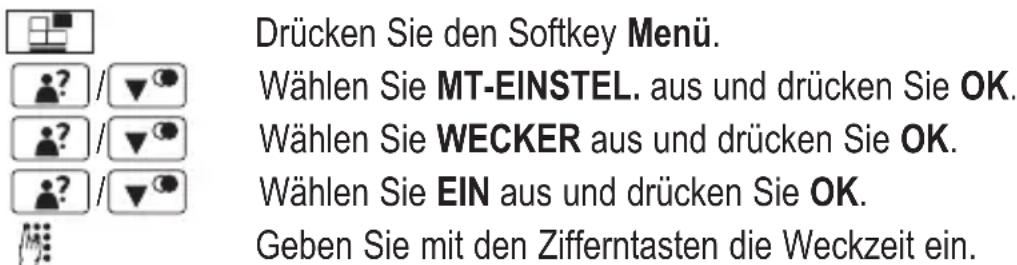

Wecker

Drücken Sie den Softkey Menü. Wählen Sie MT-EINSTEL. aus und drücken Sie OK. Wählen Sie WECKER aus und drücken Sie OK. Wählen Sie EIN aus und drücken Sie OK. Geben Sie mit den Zifferntasten die Weckzeit ein.

SNOOZE Drücken Sie OK.

Wählen Sie EIN oder AUS und drücken Sie OK.

Ist „Snooze“ eingeschaltet, bedeutet dies, dass das Wecksignal nach 7 Minuten wiederholt wird, bis diese Funktion durch Drücken und Halten der Auflegetaste beendet wird. Ist „Snooze“ ausgeschaltet, wird das Wecksignal einmalig zur eingestellten Zeit gegeben. Zum Quittieren des Wecksignals drücken Sie eine beliebige Taste.

Tonruf für das Mobilteil einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie RUFTON aus und drücken Sie OK.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

INTERN Wählen Sie eine Melodie für die Signalisierung eines internen Anrufes aus.

EXTERN Wählen Sie eine Melodie für die Signalisierung eines externen Anrufes aus.

RUFTONLAUTST Wählen Sie die Lautstärke für den Rufton aus. Wählen Sie „RUFTON AUS“ wird das Symbol im Display angezeigt.

Hinweistöne einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie TOENE aus und drücken Sie OK.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

TASTENTON Schalten Sie den Quittungston für eine Tastenbetätigung ein oder aus.

AKKU LEER Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn der Akku geladen werden muss.

REICHWEITE Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn Sie sich mit dem Mobilteil am Rande der Reichweite zur Basis befinden.

Displaysprache einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie SPRACHE aus und drücken Sie OK.

Sie eine Sprache und bestätigen Sie mit OK.

Mobilteilnamen einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie MT-NAME aus und drücken Sie OK.

Löschen Sie den alten Namen mit , geben Sie mit den

Zifferntasten einen neuen Namen ein und drücken Sie OK.

Displayanzeige einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie MT-DISPLAY aus und drücken Sie OK.

Sie, ob im Bereitschaftsmodus der Name des Mobil- teils oder die Uhrzeit angezeigt werden soll und bestätigen Sie mit OK.

Automatische Rufannahme einstellen

Drücken Sie den Softkey Menü.

Wählen Sie MT-EINSTEL. aus und drücken Sie OK.

Wählen Sie AUTO-ANTWORT aus und drücken Sie OK.

Sie, ob im die automatische Rufannahmen ein- oder ausgeschaltet sein soll und bestätigen Sie mit OK.

Bei eingeschalteter automatischer Rufannahme wird ein Anruf sofort angenommen wenn das Mobilteil aus der Basis genommen wird.

Wahlverfahren einstellen

Drücken Sie den Softkey Menü.

Wählen Sie BS-EINSTEL. aus und drücken Sie OK.

Wählen Sie WAHLVERFAHR. aus und drücken Sie OK.

Sie TONWAHL oder IMPULSWAHL und bestätigen Sie mit OK.

Für die meisten Anschlüsse ist TONWAHL die richtige Einstellung.

Flashzeit einstellen

Drücken Sie den Softkey Menü.

Wählen Sie BS-EINSTEL. aus und drücken Sie OK.

Wählen Sie FLASH-ZEIT aus und drücken Sie OK.

Sie KURZ (100 ms), MITTEL (250 ms) oder LANG (600 ms) und bestätigen Sie mit OK.

PIN ändern

Drücken Sie den Softkey Menü.

Wählen Sie BS-EINSTEL. aus und drücken Sie OK.

Wählen Sie PIN AENDERN aus und drücken Sie OK.

Geben Sie die aktuelle PIN ein

(im Auslieferungszustand 0 0 0 0) und drücken Sie OK.

Geben Sie eine neue PIN ein und drücken Sie OK.

Geben Sie die neue PIN noch einmal ein und drücken Sie OK.

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben wenden Sie sich bitte an unsere Service-Hotline.

Telefon in den Auslieferungszustand zurücksetzen

Drücken Sie den Softkey Menü.

Wählen Sie RUECKSETZ. aus und drücken Sie OK.

Geben Sie die aktuelle PIN ein und drücken Sie OK.

Bestätigen Sie auch die nachfolgende Sicherheitsabfrage mit OK.

Das Telefonbuch wird nicht gelöscht. Bitte löschen Sie das Telefonbuch über das Telefonbuch-Menü.

Angemeldete Mobilteile bleiben angemeldet.

10 Mobilteile an-/abmelden

An einer Basisstation können bis zu 5 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Zum Anmelden eines „fremden“ Mobilteils ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

Drücken Sie den Softkey Menü.

Wählen Sie ANMELDEN aus und drücken Sie OK.

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie OK.

Drücken und halten Sie die Paging-Taste an der Basisstation für ca. 5 s.

Nach einer kurzen Zeit leuchtet das Antennensymbol im Display konstant und das Mobilteil ist angemeldet.

Mobilteil löschen

Drücken Sie den Softkey Menü.

Wählen Sie BS-EINSTEL. aus und drücken Sie OK.

Wählen Sie MT ABMELDEN aus und drücken Sie OK.

Geben Sie die aktuelle PIN ein und drücken Sie OK.

Sie eines der angezeigten Mobilteile aus und drücken Sie OK.

Das Mobilteil, das Sie gerade benutzen, kann nicht abgemeldet werden.

11 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer „0“ lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

D

12 Anhang

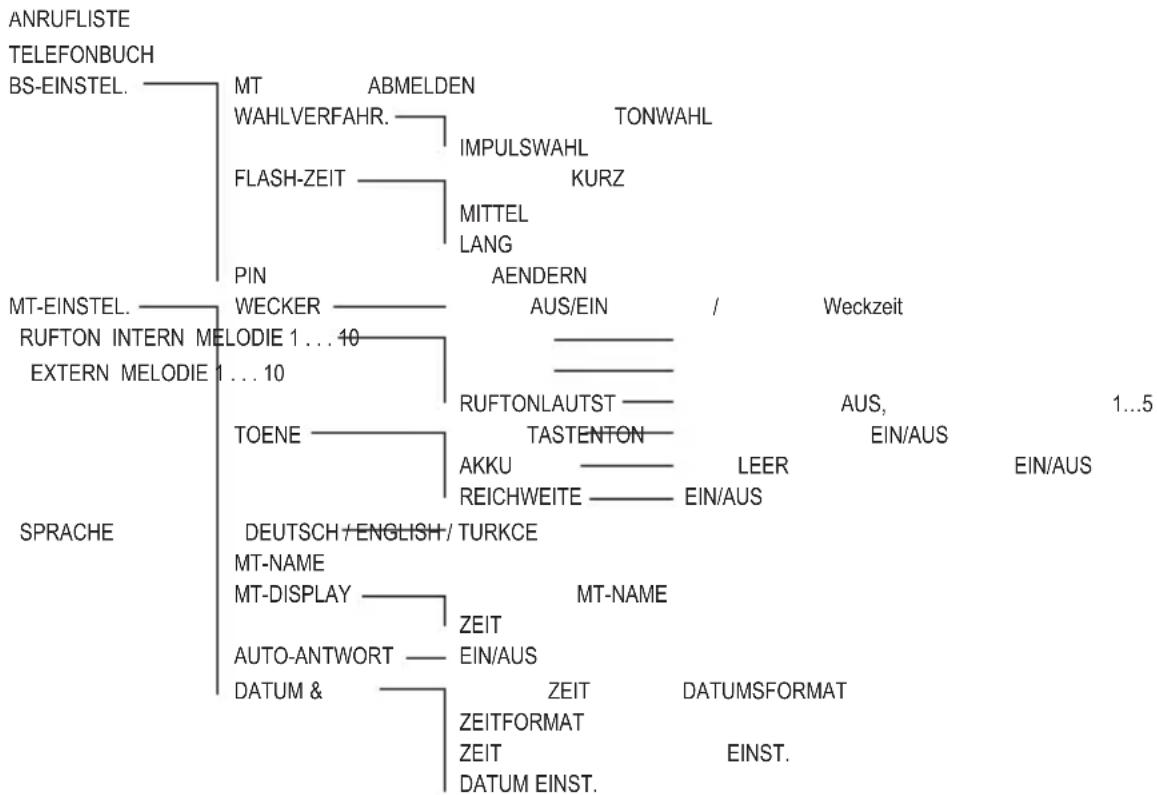

Menüstruktur

ANMELDEN RUECKSETZ.

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem deutschen Festnetz bei Drucklegung: 14 ct/min; max. 42 ct/min aus den Mobilfunknetzen) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wählton hörbar, die Wählleitung wird nicht belegt.
• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdose kontrollieren.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.

- Displayanzeige: „SUCHE BASIS”.

• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Reichweite verringern.
• Mobilteil anmelden.

- Keine Anzeige auf dem Display.

- Mobilteil ausgeschaltet -> einschalten.

- Akku leer -> aufladen.

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Tonruf Mobilteil Intern: Melodie 2

Extern: Melodie 1

Tonruflautstärke: 3

Hinweistöne Tastenton: Ein

Akku leer: Ein

Reichweite: Ein

Sprache Deutsch

Mobilteilname MASTER 30x

Displayanzeige Mobilteilname

Autom. Rufannahme Ein

Datum & Zeit Datumsformat: TT-MM-JJ

Zeitformat: 24 Stunden

Wahlverfahren Tonwahl

Flash-Zeit Kurz (100 ms)

PIN 0 0 0 0

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation / Stromversorgung Ladestation:

100\~240 V AC (Steckernetzgerät S002CV0600030), 6 V DC / 300 mA

oder 100\~240 V AC (Steckernetzgerät VT04EEU06045), 6V DC / 450mA.

Stromversorgung Mobilteil: 2 x AAA NiMH / 400 mAh

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 16 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (100 ms/250 ms/600 ms)

Abmessungen Basisstation (mm): L / B / H = 102 x 115 x 55

Abmessungen Mobilteil (mm): L / B / H = 50 x 27 x 155

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsend-einrichtungen und die gegenseitige Anerkennung ihrer Konformität.

- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausge-

tauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

Stichwortverzeichnis

A

Akkus 2

Akkus aufladen 6

Akkus einlegen 6

Anruf annehmen 12

Anrufen 12

Anrufliste .....13, 17

Aufstellungsort ....2

Auslieferungszustand .....28

Automatische Rufannahme .....6, 22

B

Basisstation anschließen .....5

Bereitschaftsmodus .....11

Bestimmungsgemäße Verwendung ..2

D

Datum/Uhrzeit .....6, 20

Direktannahme 6

Displayanzeige .....22

Gesprächsdauer .....14

H

Hinweistöne .....21

|

Intern telefonieren .....14

K

Konferenz 15

Konformitätserklärung .....30

L

Ladestation 5

Lautstärke (Hörer/Lautsprecher) . . . .14

Lautstärke (Tonruf) .....21

M

Medizinische Geräte .....3

Menüstruktur .....26

Mikrofon ausschalten .....14

Mobilteil ausschalten .....16

Mobilteile an-/abmelden .....24

Mobilteilnamen .....22

Mute 14

N

Navigation im Menü .....11

Netzteil 2

P

Pflegehinweise ....30

PIN 23

R

Rufton 21

S

Sicherheitshinweise .....2

Strahlungsreduzierung .....11

Stromausfall 2

Symbole im Display .....9

T

Tastensperre .....16

Technische Daten .....29

Telefonanlagen .....25

Telefonbuch .....13, 18

Tonruf 21

Tonruf am Mobilteil ausschalten ....16

V

Verpackungsinhalt ....4

W

Wahlverfahren .....22

Wahlwiederholung .....13, 17

Wecker 20

Werkseinstellungen .....28

Z

Zurücksetzen .....23

Zusatzdienste .....25

Table of contents

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei Drucklegung: 14 ct/Min. aus dem dt. Festnetz; maximal 42 ct/Min. aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de • E-Mail: [e-mail]

Version 1.1 • 22.02.2012
