BEDIENUNGSANLEITUNG MGKWT-60 M-SYSTEM

BESCHRIJVING VAN DE GAS-BRANDERS

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionsweise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und daher auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, lehnt der Hersteller jegliche Haftung ab.

WICHTIGE HINWEISE FÜR DEN GEBRAUCH VON ELEKTROGERÄTEN

Beim Gebrauch von Elektrogeräten müssen grundsätzlich einige wichtige Regeln beachtet werden.

Im besonderen gilt:

√ das Gerät nie mit nassen oder feuchten Händen oder Füßen berühren;
√ das Gerät nie mit nackten Füßen benutzen;
√ Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden lassen;

Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.

WICHTIGE HINWEISE

√ Kontrollieren Sie nach dem Auspacken, ob das Gerät unbeschädigt ist. Sollten Sie Zweifel haben, schalten Sie das Gerät nicht ein sondern wenden Sie sich an den Lieferanten oder an einen Elektrofachmann.
√ Die Verpackungsteile (Plastikbeutel, Styropor, Nägel, Metallbänder etc.) müssen für Kinder unzugänglich gemacht werden, weil sie eine potentielle Gefahrenquelle darstellen.
√ Das Verpackungsmaterial ist 100% wiederverwertbar und durch das Recyclingsymbol gekennzeichnet, um es identifizieren und den entsprechenden Entsorgungsstellen übergeben zu können.
√ Versuchen Sie nicht, die technischen Eigenchaften des Gerätes zu verändern, das kann gefährlich sein.
√ Der Hersteller übernimmt keinerlei Haftung bei Schäden an Personen oder Gegenständen, die auf einen unsachgemäßen oder falschen Gebrauch zurückzuführen sind.
√ Falls Sie dieses Gerät nicht mehr benutzen sollten (oder falls Sie ein altes Modell durch ein neues ersetzen), empfehlen wir Ihnen, das Gerät vor dem Wegwerfen funktionsuntüchtig zu machen, wie das in den gültigen Bestimmungen zum Schutz von Gesundheit und Umwelt vorgesehen ist, indem Sie die Teile unschädlich machen, die gerade für spielende Kinder eine Gefahrenquelle darstellen könnendarstellen können.
√ Die Installation und der elektrische Anschluß sind durch einen qualifizierten Techniker gemäß den Anleitungen des Herstellers und unter Beachtung der einschlägigen, örtlichen Sicherheitsnormen auszuführen.

ALLGEMEINE VORSICHTSMASSNAHMEN UND RATSCHLÄGE

√ Bei Gebrauch und gleich nach dem Ausschalten sind einige Teile der Kochmulde sehr heiß. Diese nicht berühren.
√ Bei Betrieb der Kochmulde, Kinder fernhalten.
√ Nach Gebrauch der Kochmulde sicherstellen, daß das Zeichen auf den Einstellknöpfen auf die geschlossene Position zeigt.
√ Wenn die Kochmulde nicht gebraucht wird, ist es ratsam den Hahn der Versorgungsleitung zu schließen.
√ Bei Funktionsstörungen der Gashähne den Kundendienst verständigen.

Feuergefahr!

√ Keine entzündbaren Materialien auf die Kochmulde legen.
√ Sicherstellen, daß die Elektrokabel von anderen, in unmittelbarer Nähe verwendeten Küchengeräten nicht mit der Kochmulde in Berührung kommen.

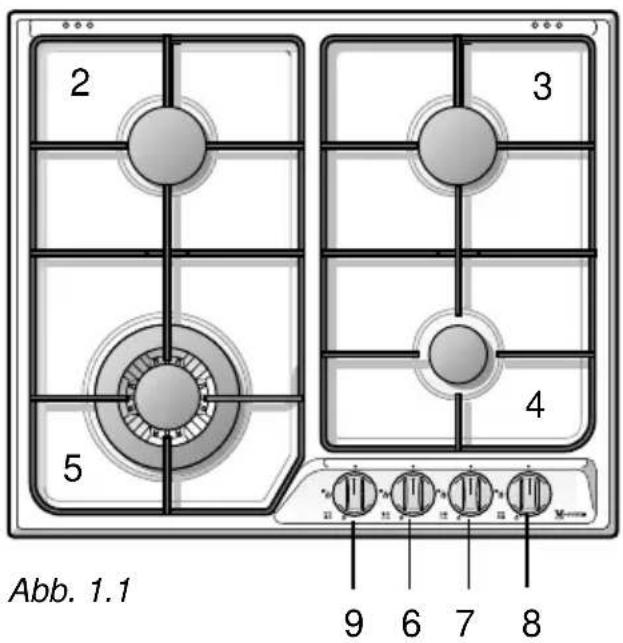

2 3 4 5 9 6 7 8 Abb. 1.1

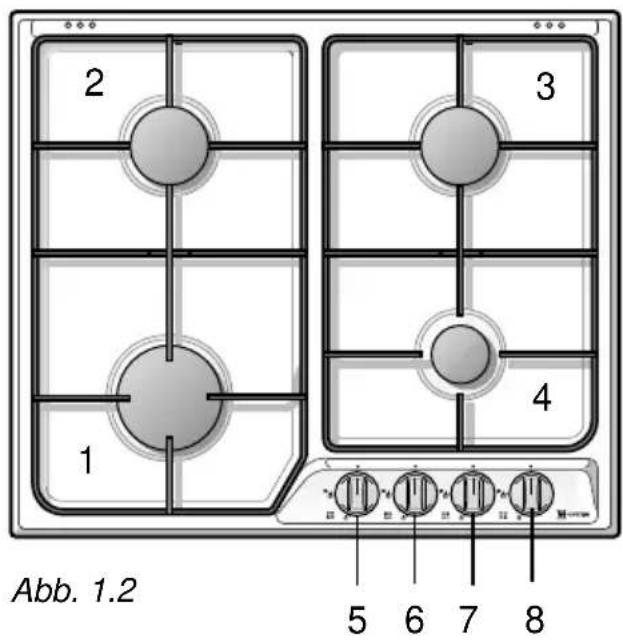

2 3 1 4 Abb. 1.2 5 6 7 8

GENERELLE AUSRÜSTUNG

1. Blitzbrenner (R1) - 3,00 kW
2. Schnellbrenner (SR) - 1,75 kW
3. Schnellbrenner (SR) - 1,75 kW
4. Hilfsbrenner (A) - 1,00 kW
5. Dreikranzbrenner (TR) - 3,30 kW

BEDIENUNGSLEISTE

1. Einstellknopf vorderer Brenner 1 (R)
2. Einstellknopf hinterer Brenner 2 (SR)
3. Einstellknopf hinterer Brenner 3 (SR)
4. Einstellknopf vorderer Brenner 4 (A)
5. Einstellknopf vorderer Brenner 5 (TR)

GEBRAUCH DER BRENNER

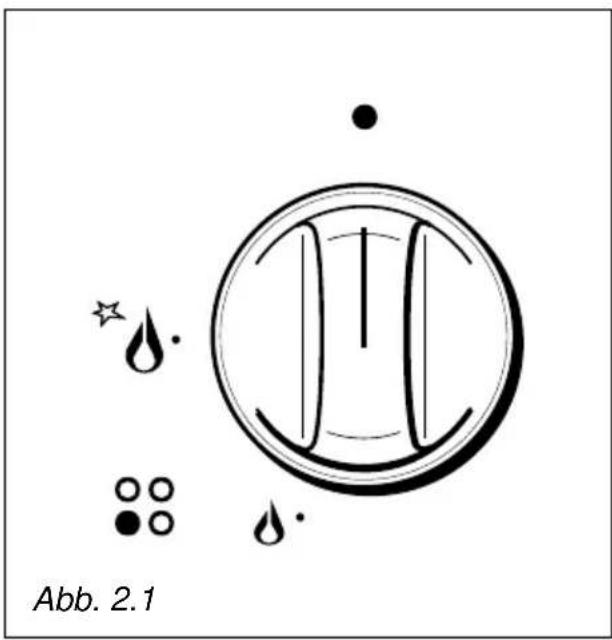

(Abb. 2.1)

Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 2.1) über den Gashahn mit Sicherheits verschluss reguliert.

Durch Drehung des Anzeigepunktes auf dem Bedienungs - Knopf zum auf dem Bedienungsfeld aufgedruckten Flammzeichen reguliert man:

- zeichen • : Gashahn geschlossen (Brenner ausser Betrieb)

- zeichen : Gashahn ganz offen (Maximale Flamme)

- zeichen :Gashahn wenig offen (Minimale Flamme)

√ Die Öffnung des Gashahnes welcher die Gaszufuhr zum Brenner ermöglicht, erfolgt durch Druck auf den Bedienungsknopf und einer Linksdrehung desselben, Das Ausschalten erfolgt durch eine Rechtsdrehung des Bedienungsknopfes bis zum einrasten des Sicherheits - Verschlusses.

√ Die maximale Gaszufuhr dient zum kochen und sieden von Speisen, während die Minimal - Einstellung zum aufwärmen oder warmhalten angewendet wird.

√ Alle Einstellungen der Zwischenwerte der Gaszufuhr müssen in Bereiche der Zeichen "MAXIMAL" und "MINIMAL" erfolgen.

√ Nie zwischen "MAXIMAL" und "AUSGESCHALTET".

Abb. 2.1

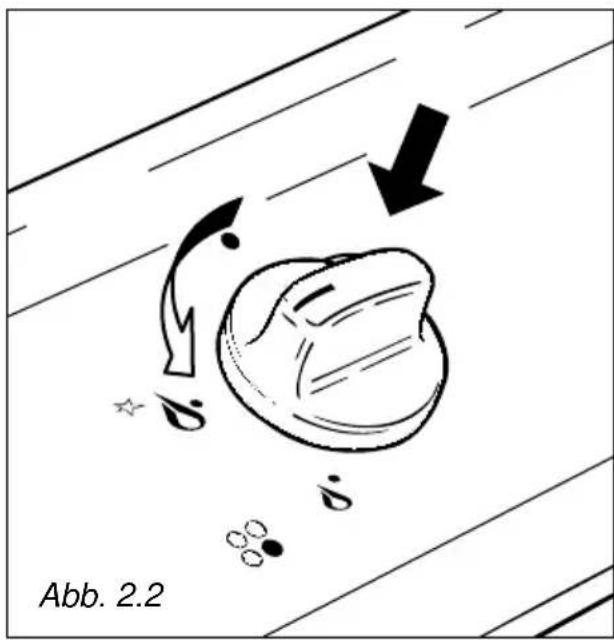

Abb. 2.2

Zündung der Brenner MIT ELEKTRISCHER ZÜNDUNG

Diese Modelle sind mit dem Symbo I neben dem Symbol Position Feuer gekennzeichnet (Abb. 2.1).

Zum Einschalten des Brenners den entsprechenden Knauf eindrücken und auf maximalen Gasfluss drehen (große Flamme).

Den Knauf solange gedrückt halten, bis die Zündung erfolgt ist.

Gashahn auf die gewünschte Position stellen.

Falls aufgrund der örtlichen Gasanlage Schwierigkeiten beim Einschalten mit dem Knauf in Position max. Gasfluss auftreten, den Vorgang mit dem Knauf in Position minimaler Gasfluss durchführen.

Achtung: Während des funktionierens wird die Backofentüre sehr heiss. Kinder sind fernzuhalten.

Wird auf das Gitter des halbschnellen Brenners gelegt, um das Umfallen von Behältern mit kleinem Durchmesser zu verhindern.

Abb. 2.3

WAHL DER BRENNER (Abb. 2.4).

Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedienungsknopf ersichtlich.

Das andersfarbige Zeichen gibt die Lage der Flammstelle an. Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes. Informativ enpfehlen wir folgende Regeln zu beachten:

DURCHMESSER DES KOCHGESCHIRRS

BRENNER MINIMUM MAX.

Auxiliary 6 cm 14 cm

Normalbrenner 16 cm 20 cm

Starkbrenner 20 cm 24 cm

Dreikranzbrenner 24 cm 28 cm

Durchmesser der WOK Töpfe max. 36 cm

Es ist wichtig, die Wahl des Brenners auf Grund des Topf - Durchmessers zu bestimmen um unnötige Energie - Verluste zu vermeiden.

Durch das Aufsetzen eines kleinen Topfes auf einen zu grossen Brenner erziehlt man keine kürzere Kochzeit da diese einzig vom Topfdurchmesser und dessen Inhalt abhängt.

REINIGUNG DER KOCHFLÄCHE UND DER SCHALTERBLENDE

√ Vor dem Reinigen der Kochmulde den Stecker aus der Steckdose ziehen und abwarten bis die Kochmulde kalt ist.
√ Mit einem feuchten Tuch und Seife oder flüssigem Reinigungsmittel reinigen.
√ Keine Scheuermittel, beizende, chlorhaltige Mittel oder Stahlwolle verwenden.
√ Säurehaltige oder alkalische Flüssigkeiten sollten sofort von der Kochmulde entfernt werden (Essig, Salz, Zitronensaft usw.).

KOCHMULDE AUS EMAIL

√ Die emaillierten Teile müssen mit einem feuchten Schwamm und Seife oder anderen geeigneten Mitteln gereinigt werden. Keine Scheuermittel verwenden. Mit einem weichen Tuch trocken reiben. Säurehaltige Stoffe wie Zitronensaft, Tomaten, Essig u.ä. können das Email matt machen, wenn sie nicht gleich entfernt werden.

KOCHMULDE AUS ROST-FREIEM STAHL

√ Die Teile aus rostfreim Stahl müssen mit Wasser gespült und mit einem weichen Tuch oder mit einem Rehlederlappen getrocknet werden.
√ Gegen hartnäckigen Schmutz, ein handelsübliches spezifisches Reinigungsmittel (kein Scheuermittel) oder warmen Essig verwenden.
√ Anmerkung: durch den ständigen Gebrauch kann sich die Farbe im Bereich der Brenner durch die hohe Temperatur ändern.

GLASABDECKUNG (Option)

√ Glasabdeckung niemals schließen, wenn die Brenner oder die elektrischen Platten noch heiß sind und wenn der eventuell unter der Kochplatte installierte Ofen eingeschaltet oder noch heiß ist.
√ Keine Töpfe oder schwere Gegenstände auf der Abdeckung abstellen.
√ Ausgelaufene Flüssigkeiten auf der Abdeckung abwischen, bevor die Abdeckung geöffnet wird.

KNÄUFE

√ Die Knäufe können zu Reinigungszwecken abmontiert werden. Darauf achten, dass die Dichtungen nicht beschädigt werden.

GASHAHNE

√ Falls Betriebsstörungen an den Gashähnen auftreten, rufen Sie bitte die Kundendienststelle an.

REINIGUNG DER BRENNER UND ROSTE

√ Diese Teile müssen abgenommen und mit geeigneten Produkten gewaschen werden.
√ Die Brenner und die Flammenhalter müssen abgenommen und mit geeigneten Produkten gewaschen werden.
√ Es ist sehr wichtig die genaue Position des Flammenhalters des Brenners zu prüfen, da eine ungeeignete Position schwere Störungen zur Folge haben kann.
√ Bei den Geräten mit elektrischer Zündung, kontrollieren, ob die Elektrode immer sauber ist, so daß sie richtig funktioniert und Funken erzeugen kann. Die Kerzen müssen mit großer Sorgfalt gereinigt werden.
√ Bemerkung: um Schäden an der elektrischen Zündung zu vermeiden, diese nicht bei abgenommenen Brennern verwenden.

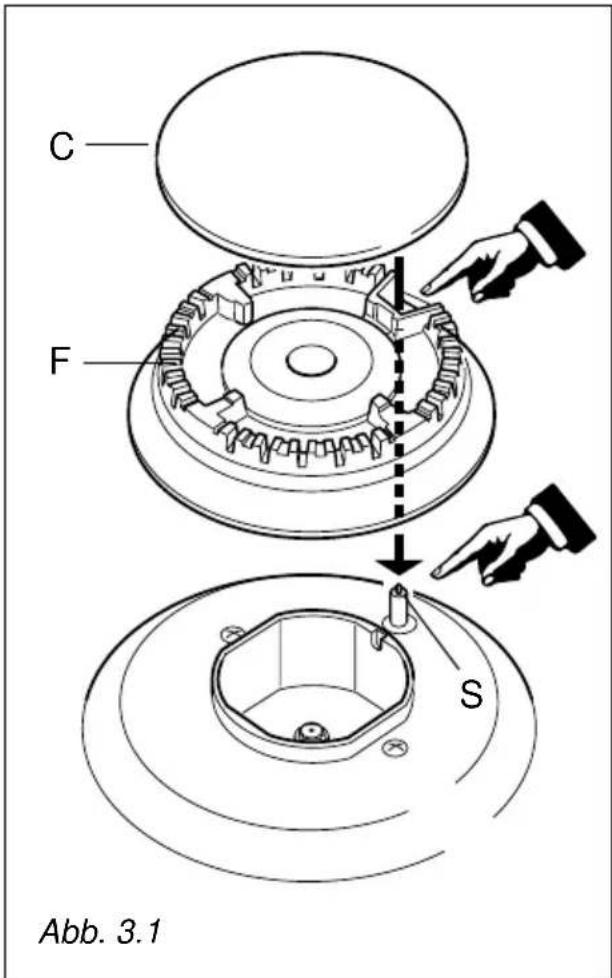

C F S Abb. 3.1

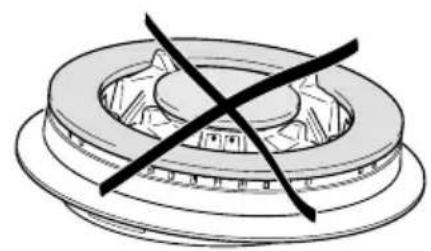

KORREKTE ANORDNUNG DER BRENNER

Es ist sehr wichtig, die richtige Anordnung der Flammenscheider "F" und der Kappe "C" des Brenners zu prüfen (siehe Abb. 3.1 und 3.5). Wenn diese Teile nicht richtig sitzen, kann es zu schweren Funktionsstörungen kommen.

Prüfen, dass die Elektrode "S" (Abb. 3.1) immer sauber ist. Andernfalls kann die Funkenzündung beeinträchtigt werden.

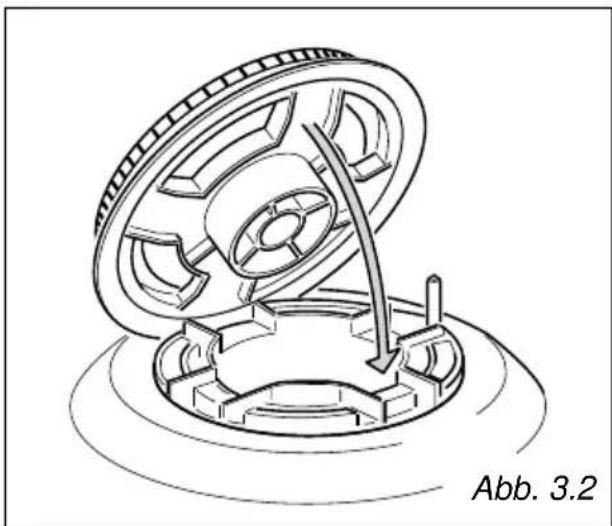

Dieser Brenner muss gemäß Abb. 3.2 korrekt angeordnet werden.

Darauf achten, dass die Rippen in den entsprechenden Sitzen einrasten (siehe Pfeil).

Kappe A und Ring B richtig in den entsprechenden Sitzen anordnen (Abb. 3.3 – 3.4).

Wenn der Brenner korrekt positioniert ist, darf er nicht drehen (Abb. 3.3).

Installationsanleitung

4

INSTALLATION

WICHTIG

√ Installation, Einstellung und Umrüstung des Geräts auf eine andere Gasart müssen durch einen QUALIFIZIERTEN INSTALLATEUR ausgeführt werden.
√ Das Gerät muß ordnungsgemäß und in Übereinstimmung mit den geltenden Vorschriften installiert werden.
√ Der Installateur hat sich an den geltenden nationalen Normen betreffend Belüftung und Entsorgung der Verbrennungsgase zu halten.
√ Sämtliche Eingriffe am Gerät dürfen nur bei abgeschalteter Stromversorgung ausgeführt werden..

√ Das Gerät ist dazu vorgesehen, in hitzebeständigen Möbeln eingebaut zu werden.
√ Diese Kochmulden sind zum Einsetzen in Küchenmöbel mit einer Tiefe von 600 mm vorgesehen
√ Die Wände der Möbel dürfen nicht höher als die Arbeitsfläche sein und müssen einer Temperatur von 75° über der Raumtemperatur standhalten können.
√ Die Installation nicht in der Nähe von entflammbaren Materialien ausführen (z. B. Vorhänge).

Zum Einbau der Kochmulde ist folgendes zu beachten:

√ zwischen dem Boden der Kochmulde und der oberen Fläche eines anderen Geräts oder eines Regals, muß ein freier Raum von 30 mm übrig bleiben.
√ Flächen, die sich neben oder oberhalb der Kochmulde befinden, müssen einen Abstand von mindestens 100 mm aufweisen (Abb. 4.1).
√ die Kochmulde muß von der hinteren Wand mindesten 35 mm abstehen.

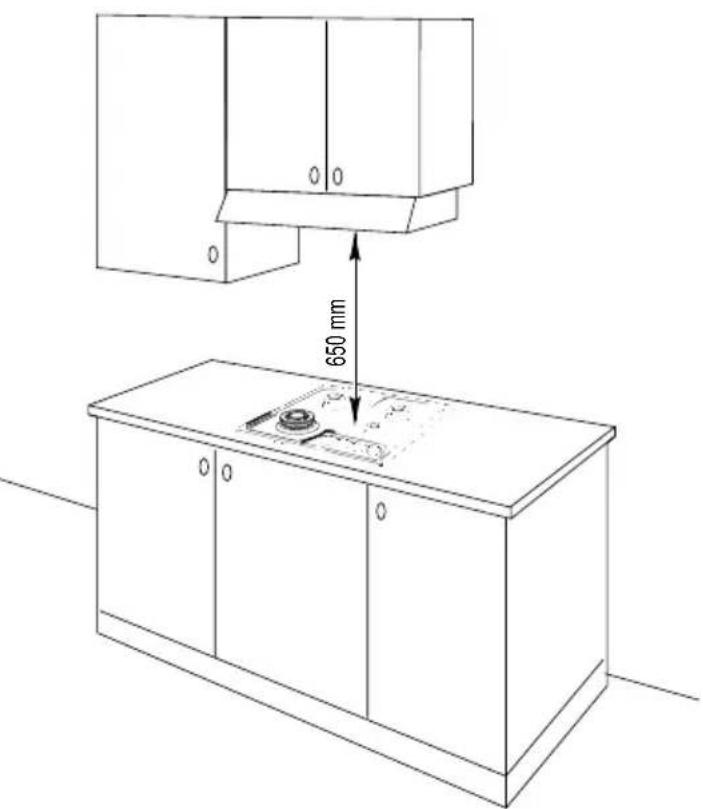

√ zwischen der Kochmulde und einem darüber hängenden Küchenwandschrank oder einer Abzugshaube muß ein Abstand von mindestens 650 mm übrig bleiben (Abb. 4.2).
√ Es ist notwendig, daß ein Separator zwischen die Basis der Kochmulde und die Schublade eingesetzt wird.

0 0 650 mm 0 0

Abb. 4.2

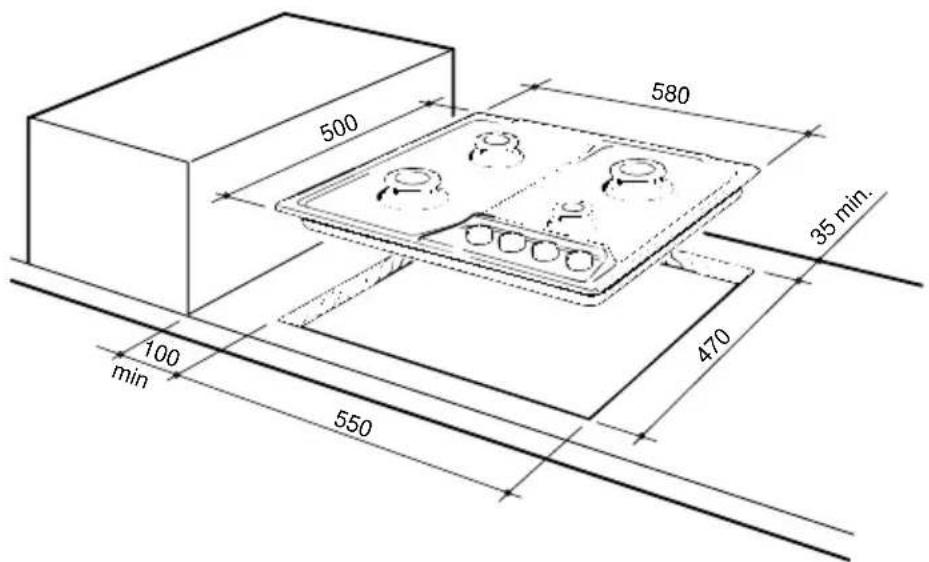

500 580 35 min. 100 min 470 550

Abb. 4.1

INSTALLATIONSORT

Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung notwendige Luftzufuhr verfügen (2 m³/h x kW).

Die Luftzufuhr muß direkt durch eine oder mehrere Öffnungen der Außenwände erfolgen, mit einem freien Gesamtquerschnitt von mindestens 200 cm².

Die Öffnungen sollten in Bodennähe und vorzugsweise gegenüber der Ableitung der Verbrennungsprodukte angebracht werden; sie müssen so hergestellt sein, daß eine Verstopfung sowohl von innen als auch von außen nicht möglich ist.

Ist die Durchführung der erforderlichen Öffnungen nicht möglich, kann die Luft von einem angrenzenden Raum mit geeigneter Lüftung zugeleitet werden, sofern es sich nicht um ein Schlafzimmer oder einen Gefahrenraum handelt.

In diesem Fall muß der Lufteintritt durch die Küchentür erfolgen.

ABLEITUNG DER VERBRENNUNGSPRODUKTE

Die Verbrennungsprodukte des Gasgerätes müssen mittels einer direkt mit dem Freien verbundenen Rauchabzug abgeleitet werden (siehe 4.3).

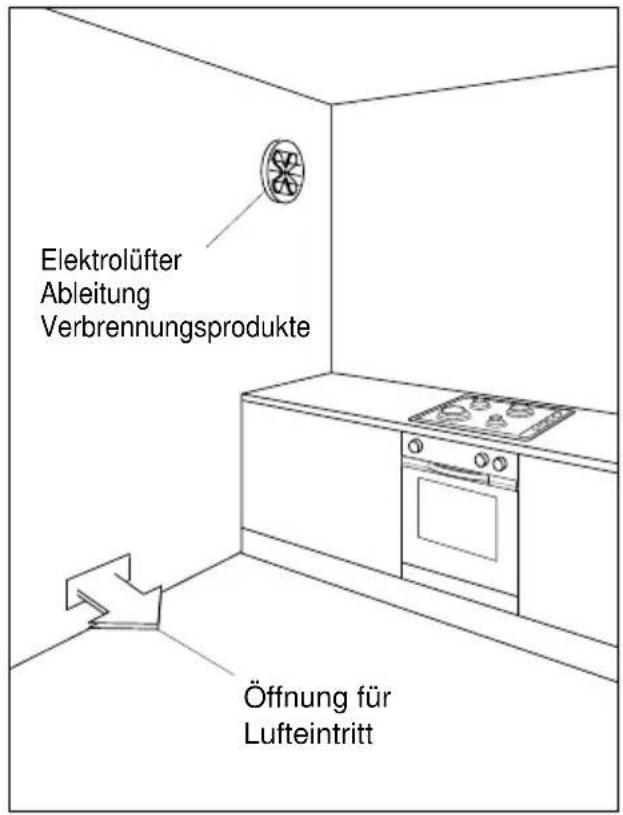

Ist dies nicht der Fall, ist die Verwendung eines Elektrolüfters möglich, der an der Außenwand oder am Fenster angebracht ist und eine stündliche Lufterneuerung leistet, die 3-5 mal dem Volumen der Küche entspricht (Abb. 4.4).

Der Lüfter darf nur dann installiert werden, wenn Öffnungen für den Lufteintritt vorhanden sind, siehe Beschreibung Kapitel "Installationsort".

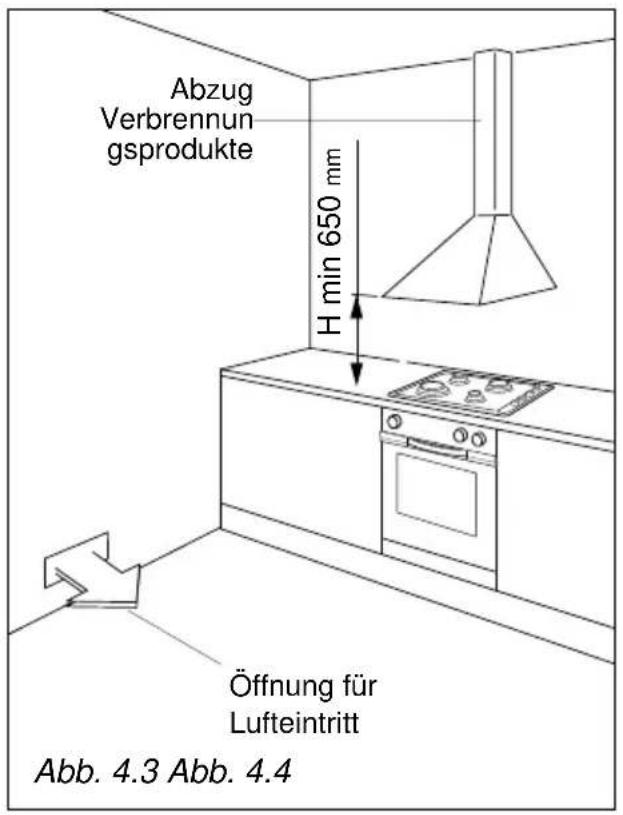

Abzug Verbrennungsprodukte H min 650 mm Öffnung für Lufteintritt Abb. 4.3 Abb. 4.4

Elektrolüfter Ableitung Verbrennungsprodukte Öffnung für Lufteintritt

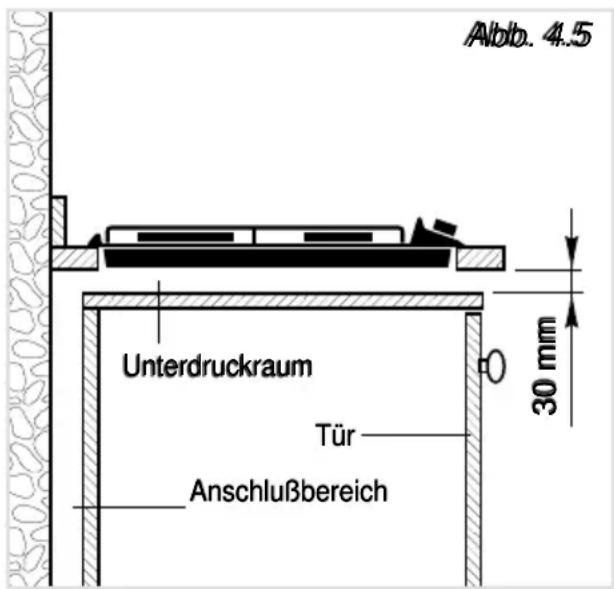

INSTALLATION IN UNTERSCHRÄNKEN MIT TÜR

(Abb. 4.5)

Das Möbelstück muß mit geeigneten Vorrichtungen gebaut werden, um zu vermeiden, daß der durch das eventuell auch heftige Öffnen und Schließen der Türen erzeugte Druck und Unterdruck zu einem Erlöschen der Brenner führt, und zwar sowohl bei einer Minimal- als auch Maximaleinstellung.

Es wird empfohlen, einen Unterdruckabstand von 30 mm zwischen dem Boden der Kochfläche und dem oberen Teil des darunter befindlichen Schranks zu lassen.

MONTAGE DER SPANNFLÜGEL

Jede Kochmulde wird mit einem Flügel- und Schraubensatz für die Befestigung an Möbeln mit einer Verarbeitungsdicke von Z bis 4 cm ausgestattet.

Die Kochmulde umkippen und die Befestigungsf lügel "A" an die entsprechenden Aufnahmen anbauen, dabei die Schrauben "B" nur lose anziehen.

Die Befestigungsf lügel gemäß nebenstehendem Bild anbauen (Abb. 4.6).

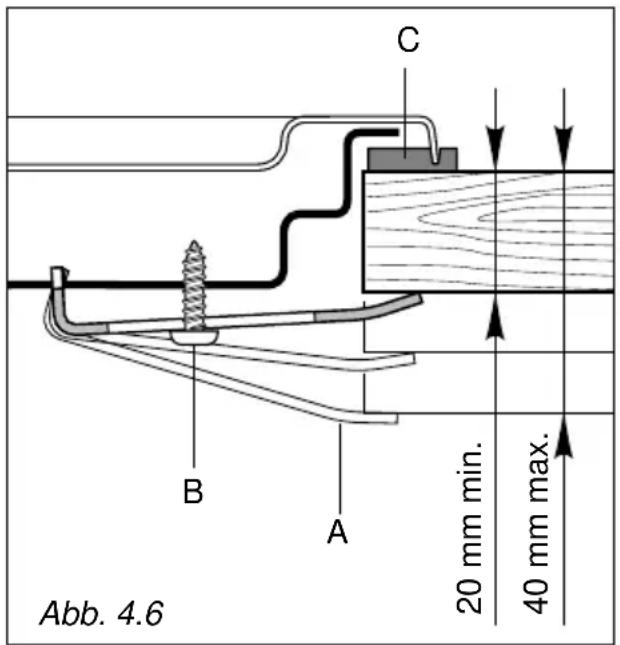

BEFESTIGUNG DER KOCHMULDE (Abb. 4.6)

– In das Möbel eine öffnung gemäß Bild 10 arbeiten.
– Die Dichtung "C" auf das Möbel entlang der öffnung auf legen, dabei müssen die Dichtungen genau mit der Kante abschließen.
– Die Kochmulde in die Möbelöffnung einsetzen und korrekt positionitren.
- Die Befestigungsf lügel "A" nachstellen und die Schrauben "B" bis zur vollständigen Befestigung der Kochmulde festziehen.
- Mit einem scharfen Werkzeug das an der Kochmulde hervortretende Dichtungsband abschneiden.

Abb. 4.5 Unterdruckraum Tür Anschlußbereich 30 mm

C B A 20 mm min. 40 mm max. Abb. 4.6

Kat: II 2L 3B/P

ANSCHLUSS AN DIE GASLEITUNG

Die Kochmulde ist für den am Typenschild des Geräts und in diesem Handbuch angegebenen Gastyp vorbereitet und geeicht.

Die Gas-Speiseleitung muß den einschlägigen örtlichen Vorschriften entsprechen.

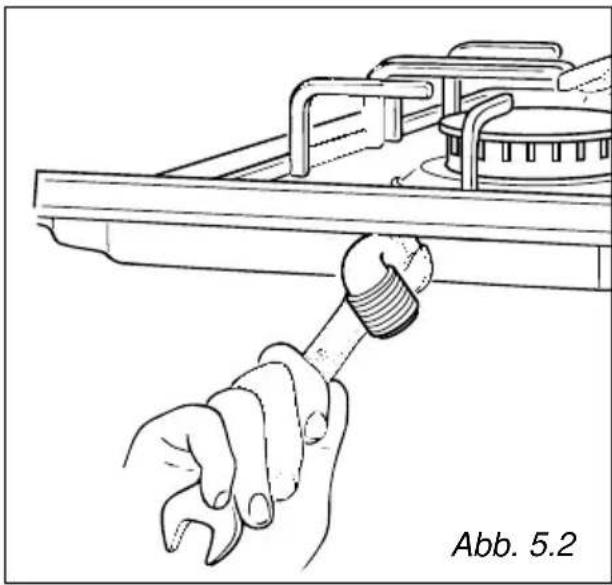

Um die Kochmulde mit der Speiseleitung oder der Gasfläsche zu verbinden, den einem Schlauch aus rostfreiem Stahl mit durchlaufender und vorschriftsgemäßer Wand verwenden.

Metallschläuche dürfen nicht länger als 2 m sein.

Achtung: falls ein Schlauch aus rostfreiem Stahl verwendet wird, darf dieser nicht ein ausziehbares Möbelstück berühren, sondern muß durch einen freien Raum verlegt werden, wo er auch der ganzen Länge nach geprüft werden kann.

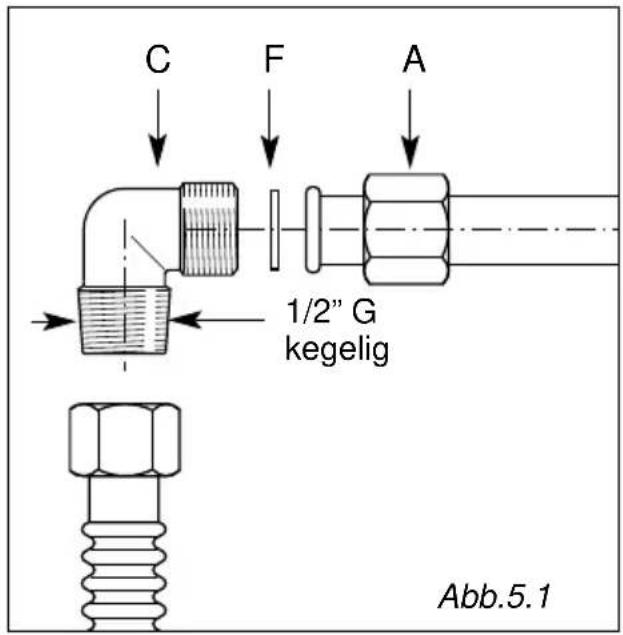

Das Anschlußstück der Kochmulde besteht aus folgenden Teilen:

• 1 Mutter“A”
• 1 Winkelstutzen "C" - kegelig
• 1 Dichtung "F"

C F A 1/2" G kegelig Abb.5.1

WICHTIG

√ Verbindungsstück C nicht forcieren bevor der Mutter "A" gelockert worden ist (Abb: 5.2). Wir empfehlen, ihn nicht waagerecht oder senkrecht zu montieren.
√ Die Dichtung F ist ein Teil, die die Abdichtung des Gasanschlusses 6 gewährleistet. Wir empfehlen Sie, auszuwechseln sobald sie nicht dies sobald sie nicht mehr einwandfrei ist, auszuwechseln.

√ Nach dem Anschluß mit Wasserlauge die Abdichtung der Verbindungen kontrollieren; niemals eine Flamme dazu verwerden.

Die Ersatzdüsen sind bei den Kundendienststellen erhältlich.

Für die Wahl der zu ersetzenden Düsen muß die Düsentabelle eingesehen werden.

Der in Hundertstel-Millimeter ausgedrückte Düsendurchmesser ist auf jeder Düse angegeben.

Um die Düsen auszuwechseln, folgendermaßen vorgehen:

√ Die Roste und die Brenner von der Kochmulde abnehmen.

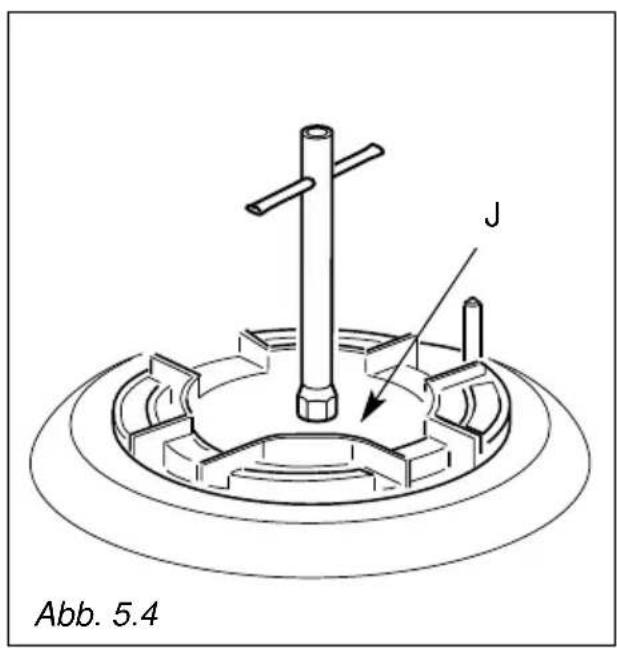

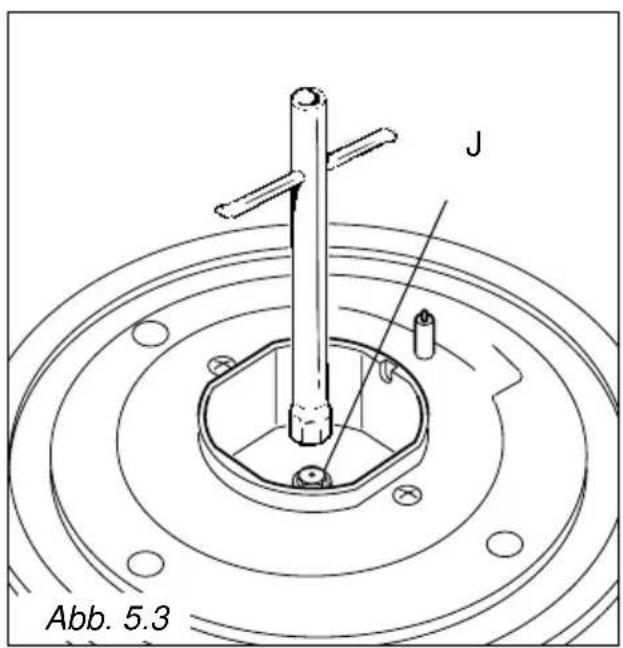

√ Mit einem Maulschlüssel die Düsen "J" (Abb. 5.3 - 5.4) mit den für das verwendete Gas geeigneten Düsen auswechseln (siehe Tabelle zur Wahl der Düsen).

Die Brenner wurden so ausgeführt, daß eine Einstellung der Primärluft nicht erforderlich ist.

J Abb. 5.3

Abb. 5.4

BRENNER	Nennleistung [kW]	Reduzierte Leistung [kW]	G30/G31 G 25 28-30/30 mbar 25 mbar
			By-pass [1/100 mm]	∅ Duse [1/100 mm]	By-pass [1/100 mm]	∅ Duse [1/100 mm]
Hilfsbrenner (A) 1,00 0,30 27	50 72				Einstellbar
Normalbrenner (SR) 1,75 0,45	34 65 94
Starkbrenner (R) 3,00 0,75	44 85 121
Dreikranzbrenner (TR)	3,30 1,50	65 91 130

ERFORDERLICHE LUFTZUFUHR FÜR DIE GASVERBRENNUNG (2 m3/h x kW)
BRENNER Erforderliche Luftzufuhr [m 3/hr]
Hilfsbrenner (A) 2,00
Normalbrenner (SR) 3,50
Starkbrenner (R) 6,00
Dreikranzbrenner (TR)	6,60

EINSTELLUNG DES MINDESTDURCHFLUSSES DER GASBRENNER

Wenn auf eine andere Gassorte umgerüstet wird, ist auch der Mindestdurchfluss am Hahn neu einzustellen. In dieser Position muss die Flamme etwa 4 mm lang sein und muss auch dann weiterbrennen, wenn von maximalem auf minimalen Gasfluss umgestellt wird.

Die Flamme wird folgendermaßen eingestellt:

– Brenner einschalten.
– Hahn auf Position "Minimum" stellen.
- Knauf herausziehen.

Für Hähne mit Stellschraube in der Stange (Abb. 5.4):

- Mit einem max. 3mm starken Schraubendreher die Schraube innen in der Stange des Hahns drehen, bis die Flamme richtig eingestellt ist.

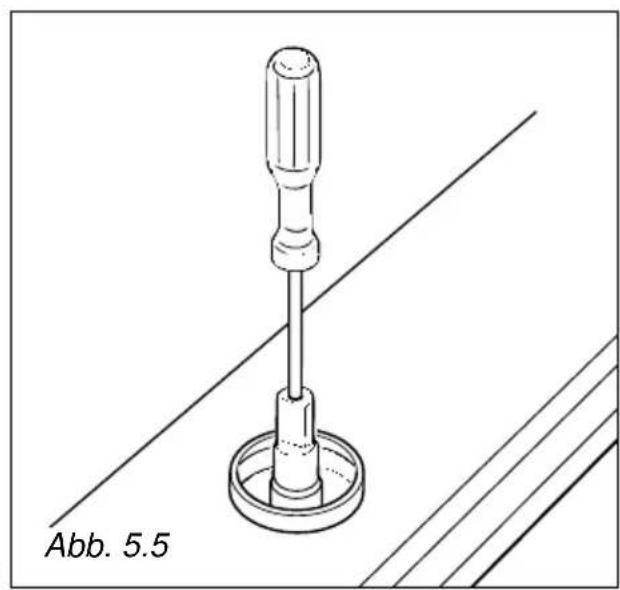

Für Hähne mit Stellschraube am Körper (Abb. 5.5):

• Schraube "A" mit einem Schraubendreher drehen, bis die Flamme richtig eingestellt ist.
  – Die Schraube "A" ist durch eine Öffnung am Mikroschalter zugänglich.

N.B.: Für Flüssiggas (G30/G31) muss die Schraube ganz eingeschraubt werden.

SCHMIERUNG DER GASHÄHNE

Wenn der Gashahn beim Drehen klemmt, muss er von Fachpersonal ausgewechselt werden.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINES

√ Der Anschluß des Gerätes muß von einem qualifizierten Techniker nach den geltenden Sicherheitsvorschriften ausgeführt werden.
√ Bevor Sie das Gerät anschliessen, überprüfen Sie, ob Stromspannung und -stärke den auf der Etikette an der Kochmulde angegebenen Werten entspricht und daß der Querschnitt des Kabels ausreicht.
√ Das Gerät wird ohne Stecker geliefert, d.h., wenn das Gerät nicht direkt ans Stromnetz angeschlossen wird, ist ein für die Stromlast ausreichender Standardstecker zu montieren.
√ Der Stecker ist an eine gemäß der geltenden Sicherheitsvorschriften geerdete Steckdose anzuschließen.
√ Das Gerät kann direkt an das Stromnetz angeschlossen werden, wenn zwischen dem Gerät und dem Stromnetz ein Mehrpolstecker, mit einer Kontaktöffnungsweite von mindestens 3 mm angebracht wurde.
√ Das Speisekabel darf warme Stellen nicht berühren und muß so verlegt werden, daß es an keiner Stelle die Temperatur von 75°C überschreitet.
√ Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit leicht erreichbar sein.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen.

Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

Das Gerät muß auf jeden Fall an die Erdleitung angeschlossen werden. Die Herstellerfirma lehnt jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

Auswechseln des Speisekabels

• Das Speisekabel darf nur mit einem gleichartigen Kabel ausgewechselt werden, wie das das am Gerät montiert ist.
• Das neue Speisekabel, dessen Typ und Schnitt geeignet sein müssen, laut dem unten aufgeführten Schema anschließen.

230 V \~

L1 N(L2)PE

Abb. 6.1

Schnitt der Speisekabel Kabel Typ "H05V2V2-F"

hitzebeständig bis zu 90°C

230 VAC 50 Hz 3 x 0,75 mm

2

Die Beschreibung in dieser Gebrauchs-Anweisung ist rein informativ.

Die Herstellerfirma behalt sich jederzeit Aenderungen und Verbesserungen an den Geräten ohne vorheirge Bekanntgabe vor.

Apreciado Cliente:
