Produkttyp	Kühl-Gefrier-Kombination
Modell	KFN 8995 SD ED
Marke	Miele
Kühltechnologie	NoFrost (automatisches Abtauen im Gefrierbereich)
Kühlmittelsystem	DynaCool (automatische dynamische Kühlung mit Ventilator)
Energieeffizienzklasse	Nicht angegeben, vermutlich A++ oder höher
Spannung	220-240 V, 50 Hz
Absicherung	Mindestens 10 A
Klimaklasse	SN, N, ST, T (je nach Typenschild)
Kühlzone Temperaturbereich	+2 °C bis +11 °C
Gefrierzone Temperaturbereich	-14 °C bis -28 °C
Empfohlene Kühltemperatur	4 °C
Empfohlene Gefriertemperatur	-18 °C
SuperKühlen	Ja, automatische Abschaltung nach ca. 6 Stunden
SuperFrost	Ja, automatische Abschaltung nach 30-60 Stunden
Tür-Display	Digital mit Temperaturanzeige und Alarmfunktionen
Innenbeleuchtung	Glasbodenbeleuchtung (Lichtleiste)
Verriegelung	Ja, Kindersicherung gegen unbeabsichtigtes Ausschalten
Warnsystem	Temperaturalarm und Türalarm
Gefriervermögen	Maximal (siehe Typenschild) kg/24h
Kälte-Akku	Ja, im Lieferumfang enthalten
Zubehör (nachkaufbar)	Miele@home Kommunikationsmodul (XKM 2000 KF)
Reinigung	Lauwarmes Wasser mit Spülmittel; Edelstahlpflegemittel für Front
Türanschlag wechselbar	Ja, von Rechtsanschlag auf Linksanschlag

Häufig gestellte Fragen - KFN 8995 SD ED MIELE

Wie stelle ich die Temperatur im Kühl- und Gefrierbereich ein?

Was bedeutet das blinkende Warnsymbol im Display?

Wie schalte ich die SuperFrost-Funktion ein und aus?

Wie reinige ich das Gerät richtig?

Was tun bei einem Stromausfall?

Kann ich den Türanschlag selbst wechseln?

Warum blinkt die Temperaturanzeige?

Wie verwende ich den Kälte-Akku?

Was ist DynaCool und wie funktioniert es?

Wie kann ich Energie sparen?

BEDIENUNGSANLEITUNG KFN 8995 SD ED MIELE

Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination mit Glasbodenbeleuchtung NoFrost und DynaCool KFN 8995 SD ed

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 487 390

Gerätebeschreibung 4

Miele@home 6

Nachkaufbares Zubehör. 6

Ihr Beitrag zum Umweltschutz 7

Sicherheitshinweise und Warnungen 8

Wie können Sie Energie sparen? 12

Gerät ein- und ausschalten 13

Kühlzone....13

Gefrierzone 13

Verriegelung. 14

Bei längerer Abwesenheit 14

Tür-Display 15

Kontrast verstellen 15

Anzeigen 17

Die richtige Temperatur....18

... in der Kühlzone .... 18

Automatische Temperaturverteilung (DynaCool) 18

... in der Gefrierzone 18

Temperatur in der Kühl-/ Gefrierzone einstellen 18

Mögliche Einstellwerte für die Temperatur 19

Temperaturanzeigen 19

Die Leuchtkraft der Temperaturanzeige 20

Tonwarner 21

Temperaturalarm 21

Türalarm....21

Warnsystem einschalten 21

Warnton vorzeitig ausschalten....21

SuperKühlen und SuperFrost verwenden 22

Funktion SuperKühlen 22

Was passiert beim Einfrieren frischer Lebensmittel?....22

Funktion SuperFrost....23

Kühlzone gut nutzen 24

Verschiedene Kühlbereiche. 24

Zum Kühlen ungeeignete Lebensmittel....24

Lebensmittel richtig lagern 25

Innenraum gestalten 26

Gefrieren und Lagern 27

Maximales Gefriervermögen 27

Fertige Tiefkühlkost einlagern 27

Lebensmittel selbst einfrieren 27

Vor dem Einfrieren beachten 27

Verpacken....28

Vor dem Einlegen 28

Einlegen 28

Großes Gefriergut einlegen 29

Gefrierkalender 29

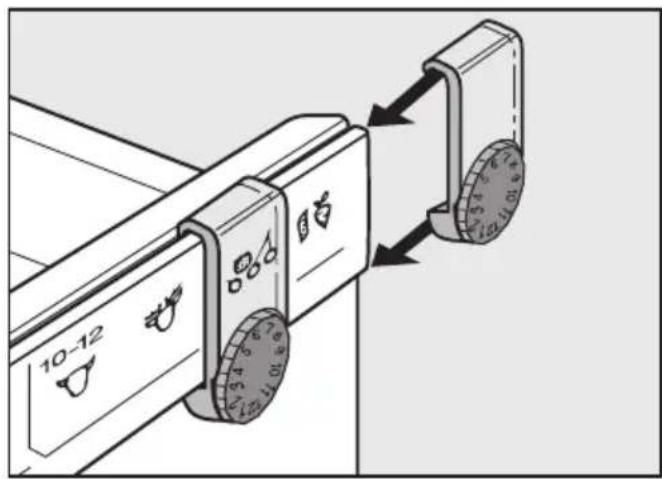

Gefriergut-Merkersystem....29

Auftauen von Gefriergut. 29

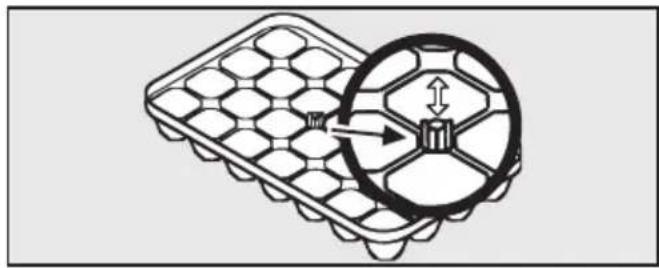

Eiswürfel bereiten 30

Schnellkühlen von Getränken 30

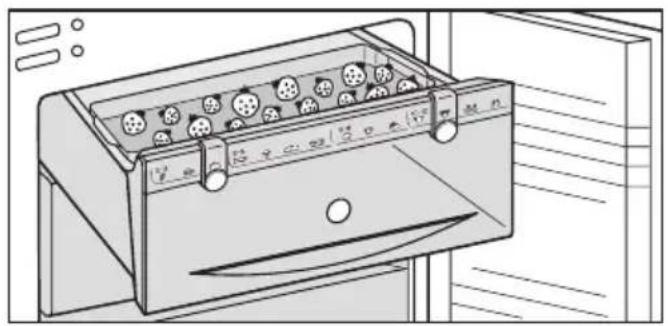

Gefriertablett nutzen 30

Kälte-Akku verwenden....31

Automatisches Abtauen 32

Reinigen 33

Außenwände, Innenraum, Zubehör 33

Belüftungsgitter 33

Türdichtungen 34

Rückseite - Metallgitter 34

Was tun, wenn ...? 35

Ursachen von Geräuschen 38

Kundendienst 39

Elektroanschluss 40

Aufstellhinweise 41

Aufstellort 41

Klimaklasse....41

Be- und Entlüftung 41

Gerät aufstellen 41

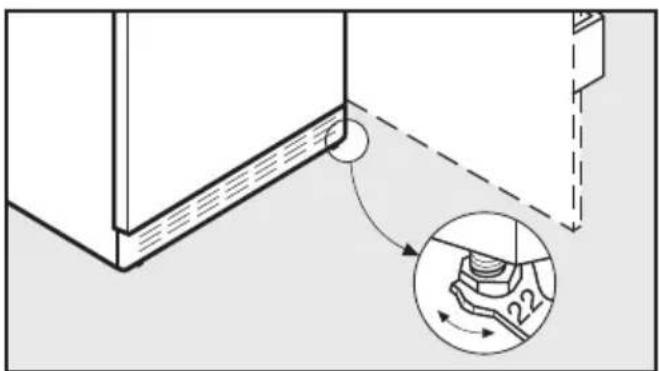

Gerät ausrichten 41

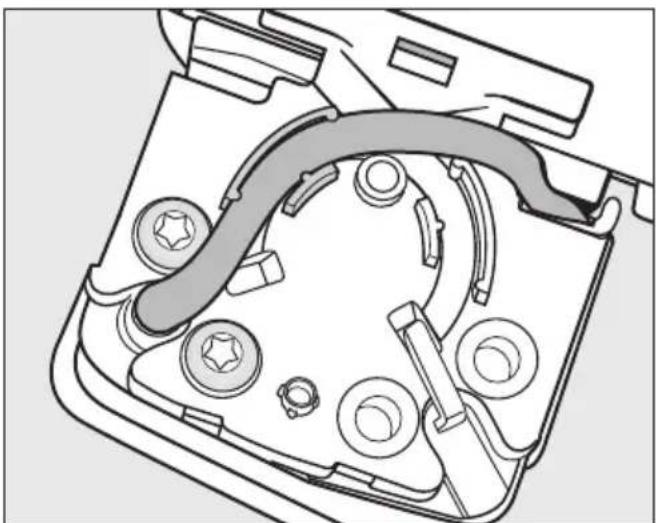

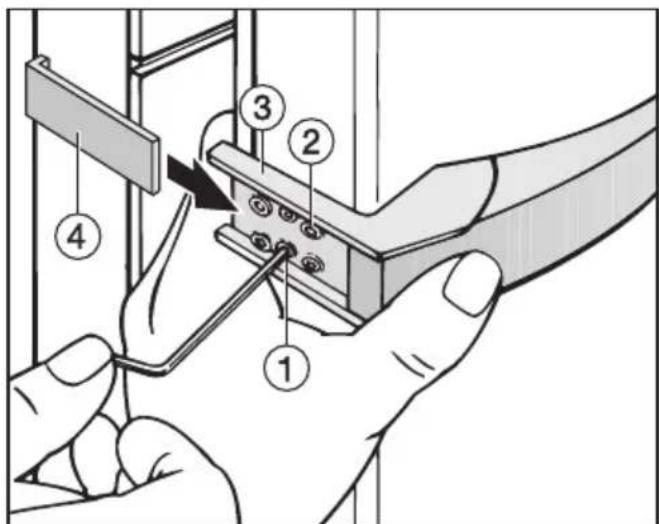

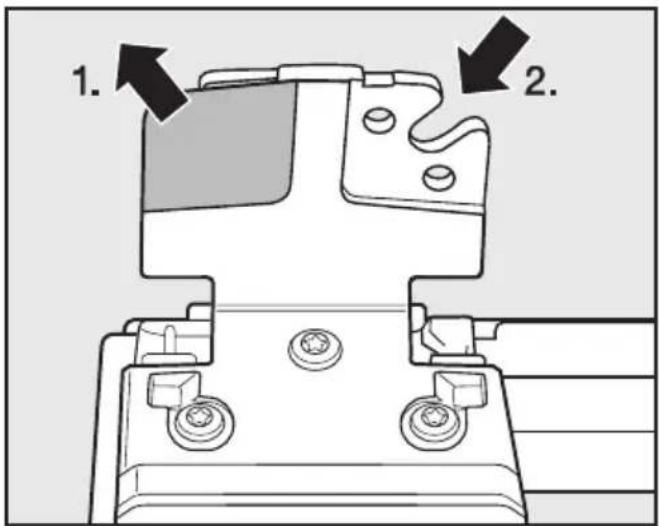

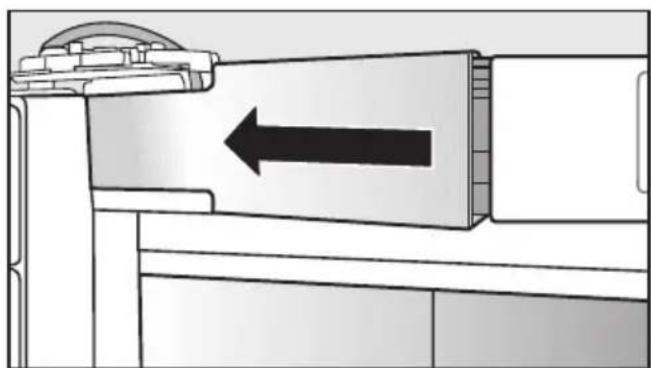

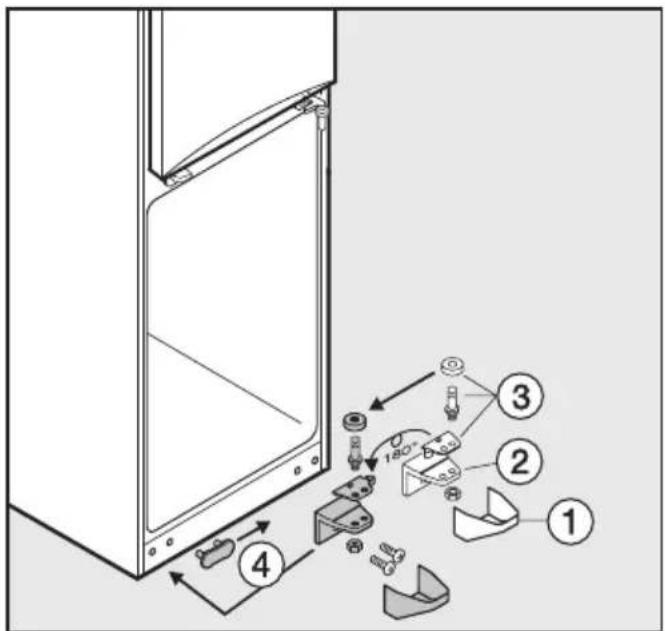

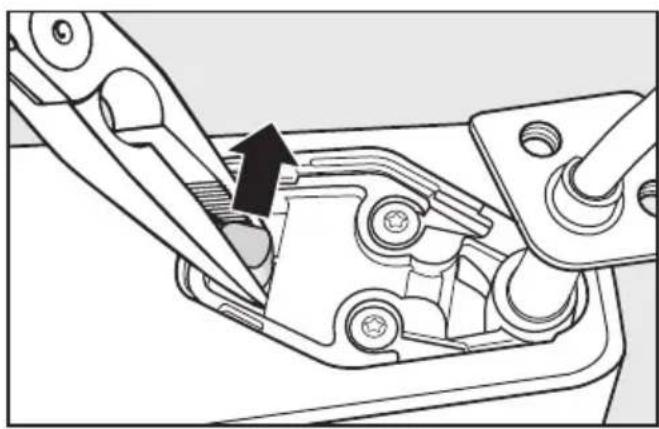

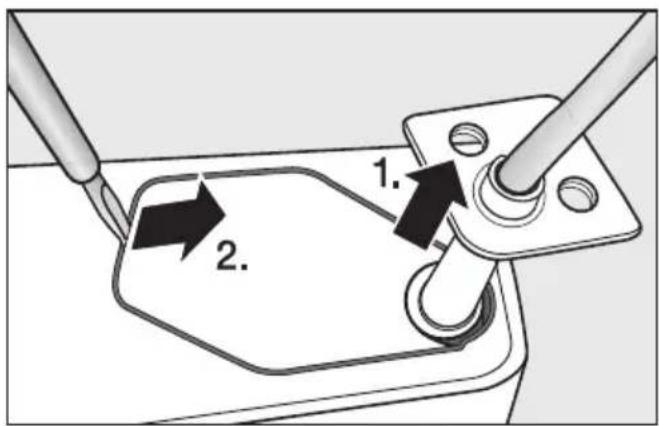

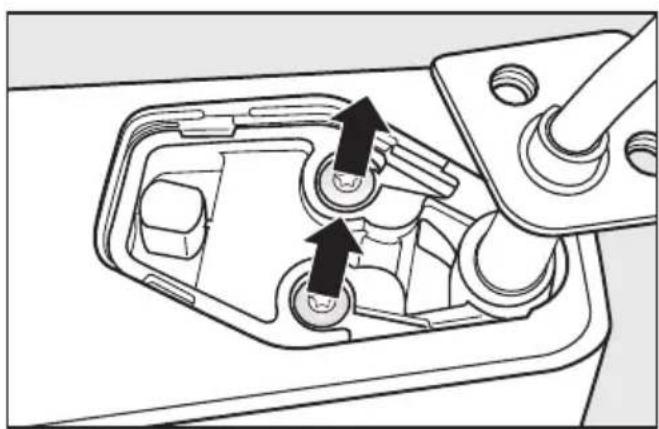

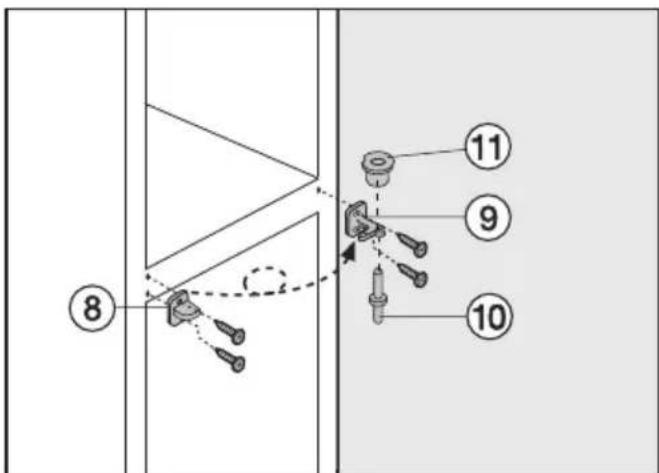

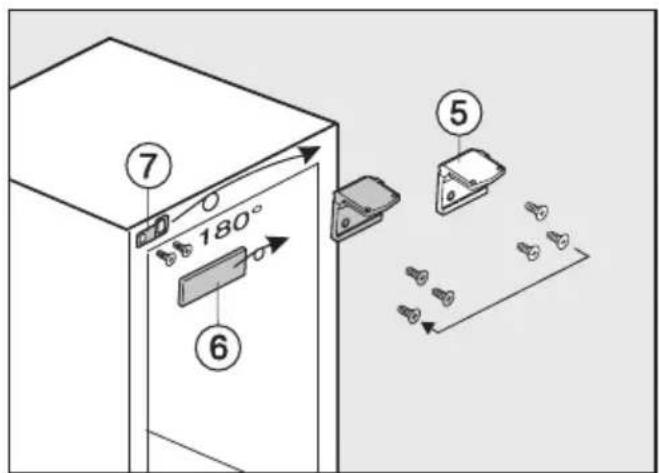

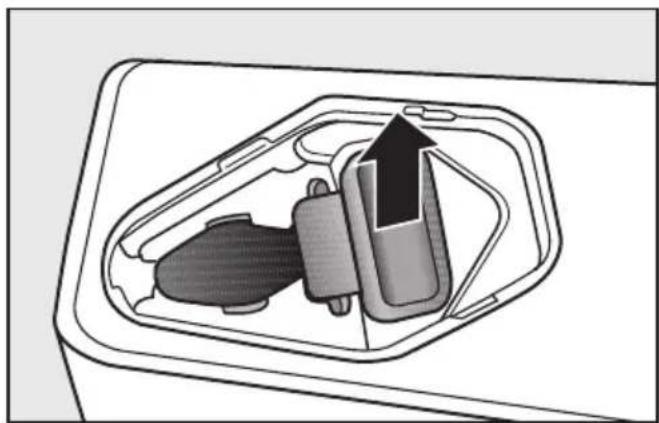

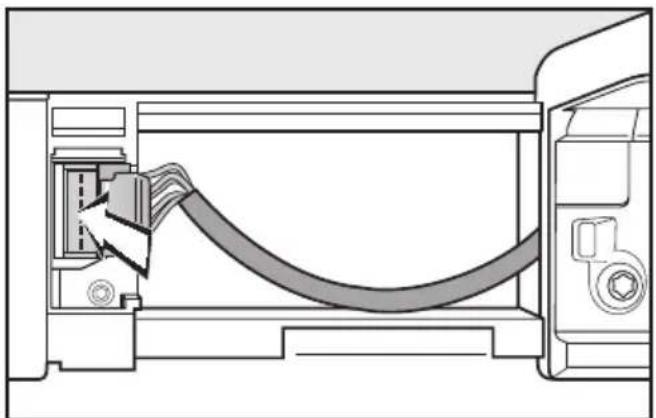

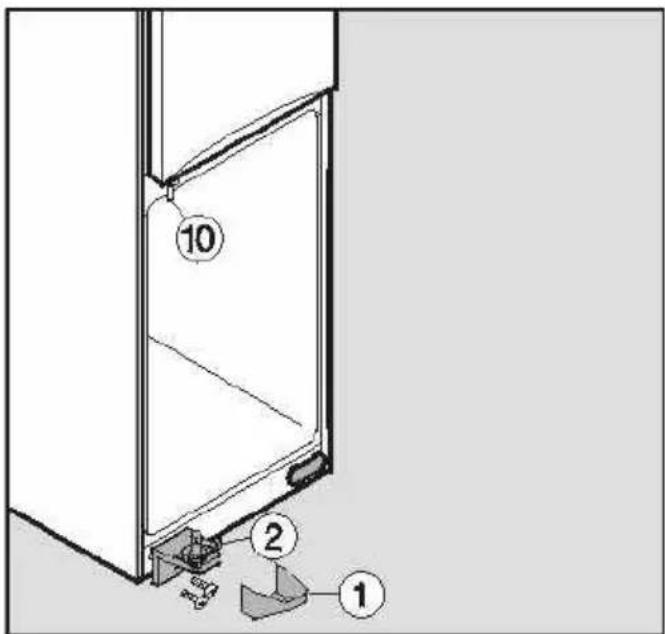

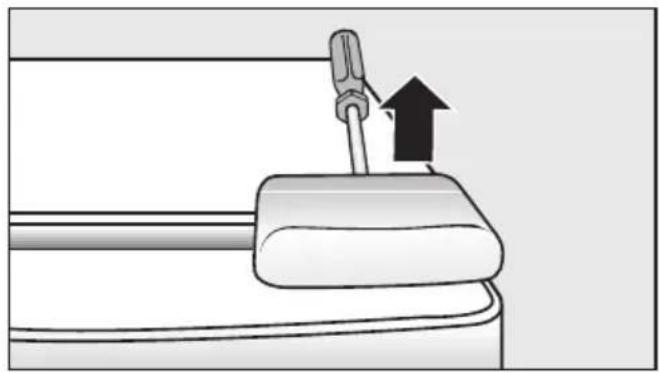

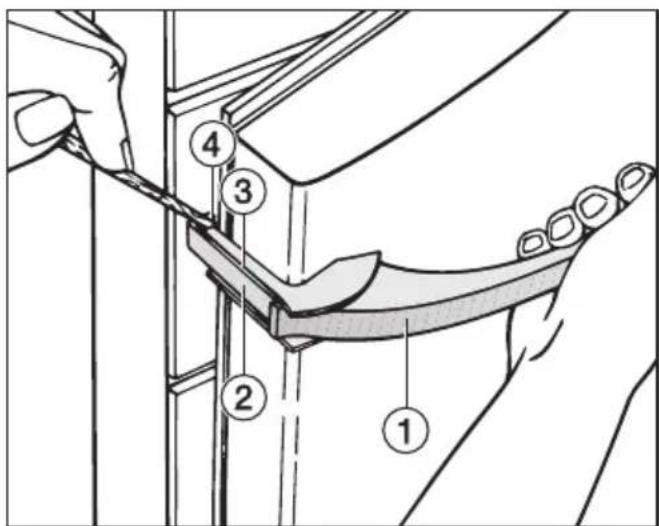

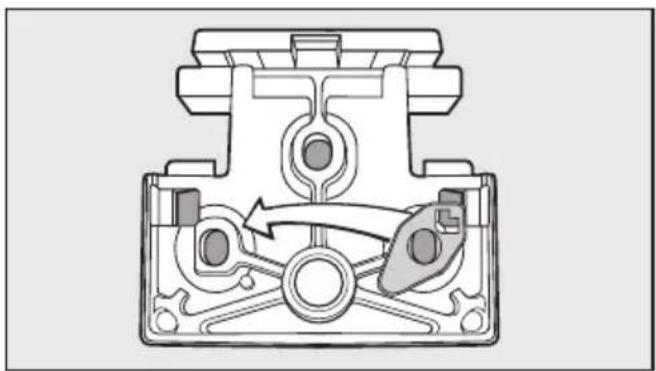

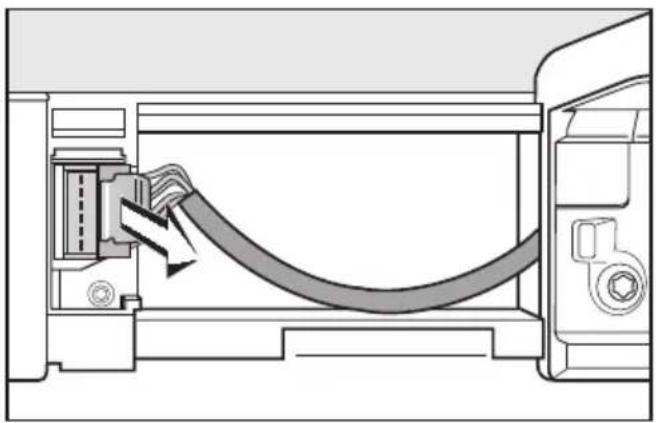

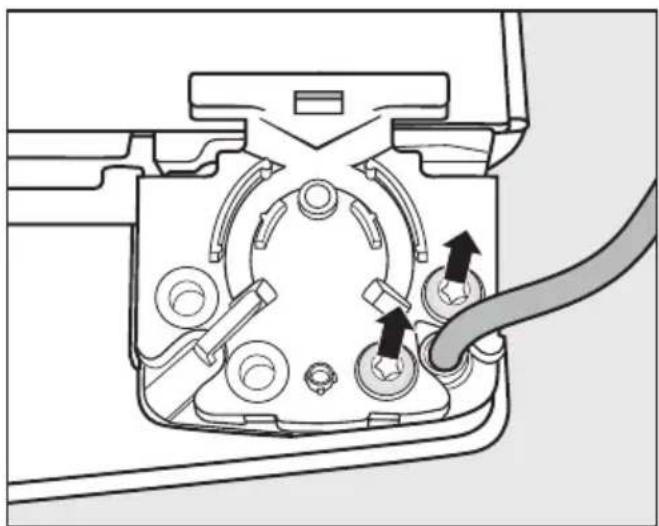

Türanschlag wechseln 42

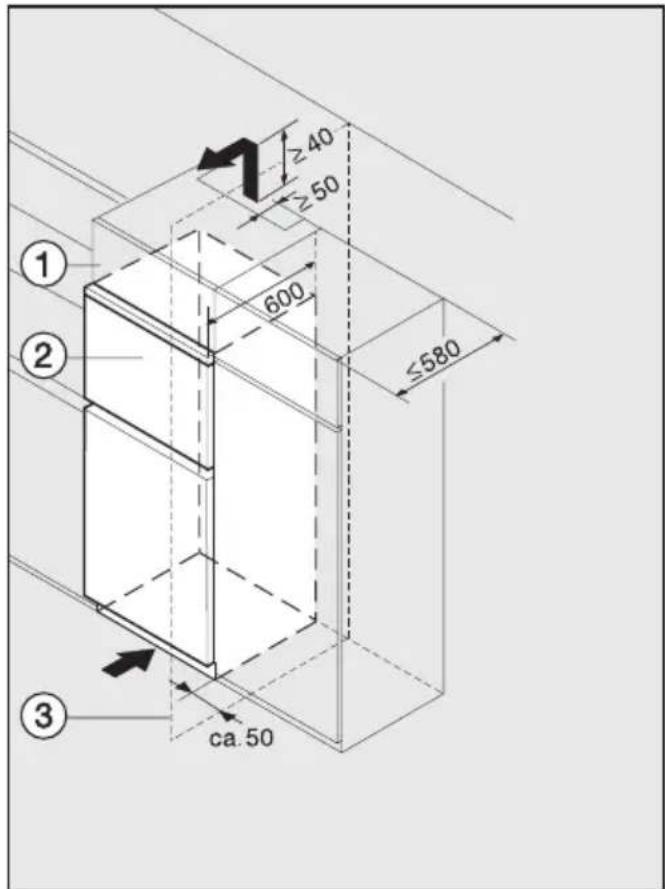

Gerät einbauen 49

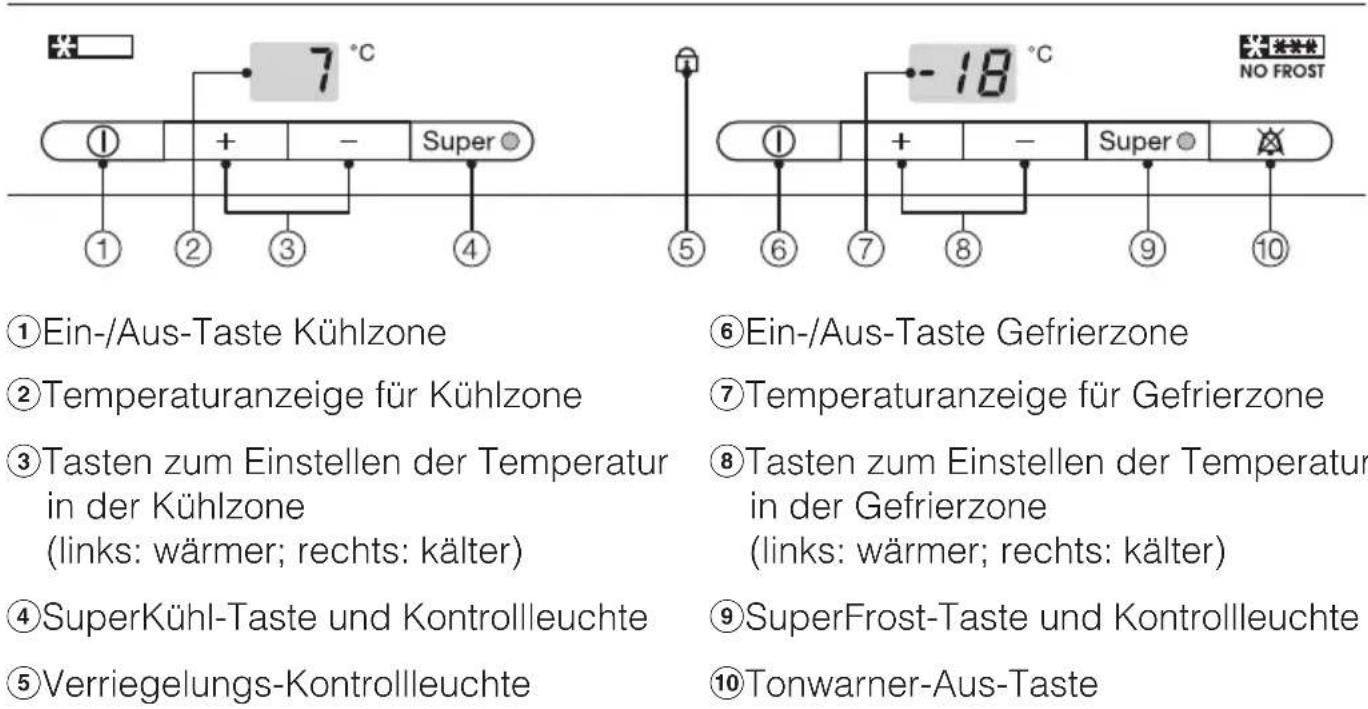

Gerätebeschreibung

①Ein-/Aus-Taste Kühlzone
②Temperaturanzeige für Kühlzone
③Tasten zum Einstellen der Temperatur in der Kühlzone (links: wärmer; rechts: kälter)
④SuperKühl-Taste und Kontrollleuchte
⑤Verriegelungs-Kontrollleuchte

⑥Ein-/Aus-Taste Gefrierzone
⑦Temperaturanzeige für Gefrierzone
⑧Tasten zum Einstellen der Temperatur in der Gefrierzone (links: wärmer; rechts: kälter)
⑨SuperFrost-Taste und Kontrollleuchte
⑩Tonwarner-Aus-Taste

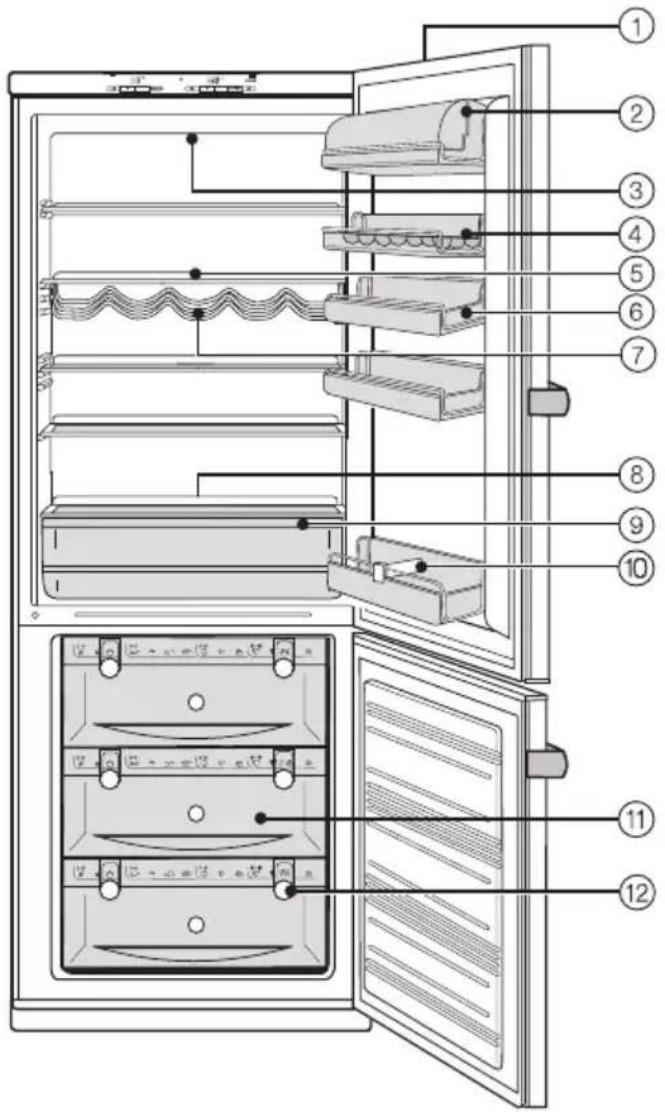

①Tür-Display
②Butter- und Käsefach
③Ventilator für DynaCool (automatische dynamische Kühlung)
④Eierablage
⑤Abstellfläche mit Beleuchtung
⑥Türabsteller
⑦Flaschenablage
⑧Tauwasser-Rinne und Tauwasser-Ablaufloch
⑨Obst-, Gemüseschalen
⑩Flaschenhalter

⑪Gefrierschubladen mit Gefrierkalender

⑫Gefriergut-Merkersystem

Nachkaufbares Zubehör

Das Miele@home System bietet Ihnen die Möglichkeit, jederzeit Informationen zu Ihrem Kühl-/Gefriergerät abfragen zu können:

Bei Tempertaturalarm, Netzausfall oder einer anderen Fehleranzeige wird der Gerätestatus direkt an das Miele@home System weitergeleitet.

Um diese Möglichkeit nutzen zu können, benötigen Sie ein Miele@home Systemgerät (z. B. das Miele@home InfoControl), und Ihr Gerät muss mit dem Kommunikationsmodul (XKM 2000 KF) nachgerüstet werden.

Wie Sie das Miele@home Kommunikationsmodul einbauen und an Ihrem Miele@home Systemgerät anmelden, entnehmen Sie bitte dem Beilageblatt des Miele@home Kommunikationsmoduls.

Auch dem Miele@home Systemgerät liegt eine separate Gebrauchsanweisung bei.

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Passen Sie auf, dass Kinder nicht mit dem Gerät spielen, sich z. B. in die Gefrierschublade setzen oder sich an die Gerätetür hängen.
Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.
Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!
Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!
Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!
Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,
- angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt..

Öffnen Sie die Lichtleiste nicht mit Gewalt. Die innenliegende Elektronik wird beschädigt. Die Lichtleiste muss im Beschädigungsfall ausgetauscht werden! Sie erhalten im Miele Kundendienst eine Ersatz-Lichtleiste.

Eine beschädigte Lichtleiste niemals in das Gerät stecken. Stromschlaggefahr!

Niemals in die Lichtleiste ohne Glasplatte sehen - Vorsicht! Laser (Laserstrahlung Klasse 1M) Auch nicht mit optischen Instrumenten in die Lichtleiste sehen!

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.
- Abknicken von Rohrleitungen.
- Abkratzen von Oberflächen- beschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen In belüftbaren Räumen	In geschlossenen, nicht belüftbaren Räumen.
	Geschützt vor direkter Sonnenbestrahlung	Bei direkter Sonnenbestrahlung.
	Nicht neben einer Wärmequelle (Heizkörper, Herd)	Wenn Standort neben einer Wärmequelle (Heizkörper, Herd) ist.
	Bei idealer Raumtemperatur um 20 °C	Bei hoher Umgebungstemperatur.
Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)	Bei mittlerer Reglereinstellung von 2 bis 3.	Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!
Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)	Kellerfach 8 bis 12 °C	Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!
	Kühlfach 4 bis 5 °C
	PerfectFresh-Zone nahe 0 °C
	Gefrierfach -18 °C
Gebrauch Tür nur bei Bedarf	so kurz wie möglich öffnen.	Häufiges und langes Türöffnen = Kälteverlust
	Lebensmittel gut sortiert einordnen.	Unordnung bedeutet durch Suchen lange Türöffnungszeiten.
	Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.	Warme Speisen im Gerät verursachen lange Kompressorlaufzeiten (Gerät versucht herunter zu kühlen)
	Lebensmittel gut verpackt oder gut abgedeckt einordnen.	Das Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälteleistungsverluste.
	Gefrierwaren zum Abtauen in die Kühlzone legen.
	Fächer nicht überfüllen, damit die Luft zirkulieren kann
Abtauen Gefrierfach bei zent	meterdicker Eisschicht abtauen.	Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Vor dem ersten Benutzen

Die Edelstahlfläche und die Zierleisten sind mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst nach dem Aufstellen bzw. Einbauen ab. Beginnen Sie an einer oberen Ecke.
■ Reiben Sie die Edelstahlfläche mit einem geeigneten Edelstahlpflegemittel (z. B. Neoblank) ein.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

Die Kühlzone und die Gefrierzone sind getrennt einschaltbar, so dass Sie bei Bedarf auch nur einen Bereich einschalten können.

Kühlzone

■ Drücken Sie links die Ein-/Aus-Taste für die Kühlzone.

Die Temperaturanzeige für die Kühlzone leuchtet. Die Kühlzone beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Gefrierzone

■ Drücken Sie rechts die Ein-/Aus-Taste für die Gefrierzone.

In der Temperaturanzeige für die Gefrierzone leuchten Striche und die Gefrierzone beginnt zu kühlen.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Kälte-Akku

Legen Sie den Kälte-Akku in die oberste Gefrierschublade oder raumsparend auf das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Gerät ausschalten

■ Drücken Sie die jeweilige Ein-/Aus-Taste, bis die Temperaturanzeige er- lisch.

Die Kühlung ist ausgeschaltet. (Ist das nicht der Fall, ist die Verriegelung eingeschaltet!)

Verriegelung

Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten sichern.

Verriegelung ein-/ausschalten

Super

■ Halten Sie die SuperFrost-Taste ca. 5 Sekunden lang gedrückt.

Die Kontrollleuchte der SuperFrost-Taste blinkt und in der Temperaturanzeige blinkt ein C.

■ Drücken Sie erneut die SuperFrost-Taste.

In der Anzeige leuchtet ein c.

+

-

■ Durch Drücken der Einstelltasten für die Temperatur können Sie nun zwischen c 0 und c 1 wählen:

0: Verriegelung ist ausgeschaltet, 1: Verriegelung ist eingeschaltet.

■ Drücken Sie die SuperFrost-Taste, um die Einstellung zu speichern.

Bei eingeschalteter Verriegelung leuchtet die Verriegelungs-Kontrollleuchte 📄.

■ Beenden Sie den Einstellmodus, indem Sie die Ein-/Aus-Taste für die Gefrierzone drücken.

Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,

■ziehen Sie den Netzstecker,

■ reinigen Sie das Gerät, und

■ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Das Display außen auf der Gerätetür

- zeigt die Temperaturen an, die momentan in der Kühl- oder Gefrierzone herrschen,

- zeigt, ob die Funktionen SuperKühlen oder SuperFrost eingeschaltet sind, und

- informiert Sie über einen eventuellen Alarm-Zustand!

+°C 1 — 18 -°C

Der obere Bereich des Displays zeigt die Kühlzonen-Temperatur, der untere Bereich die Gefrierzonen-Temperatur.

Wenn Sie das Gerät anschließen und beide Gerätetüren geschlossen sind, erscheint nach kurzer Zeit ein Willkommensbildschirm, danach wechselt die Anzeige zu den Temperaturanzeigen!

Im unteren Bereich des Displays blinken Striche abwechselnd mit einem Warndreieck und Thermometer, da der Temperaturanzeigenbereich und die gewünschte Temperatur noch nicht erreicht sind.

Kontrast verstellen

Wenn Sie den Kontrast der Display-Anzeige verändern möchten, dann

■ öffnen Sie die Gerätetür.

Super

■ Halten Sie die SuperFrost-Taste ca. 5 Sekunden lang gedrückt.

Die Kontrollleuchte der SuperFrost-Taste blinkt und in der Temperaturanzeige blinkt ein C.

■ Drücken Sie 2 mal die "+" -Einstelltaste für die Temperatur, bis in der Anzeige ein [ ] blinkend angezeigt wird.

■ Drücken Sie erneut die SuperFrost-Taste.

■ Schließen Sie innerhalb 10 Sekunden die Gerätetür.

Die Kontrastverstellung wird gestartet, ein senkrechter Balken erscheint im Türdisplay, wobei je nach Verstellung des Kontrasts mehr oder weniger dunkle Bereiche im Balken erscheinen!

Sie können zwischen 5 verschiedenen Kontrastwerten entscheiden, jeder Wert erscheint ca. 4 Sekunden lang.

■ Sobald Sie einen Kontrastwert als gut empfinden, öffnen Sie die Gerätetür!

Damit wird der Kontrastwert dauerhaft gespeichert! Auch wenn das Gerät einmal vom Netz getrennt werden sollte, bleibt dieser Wert erhalten.

Wird die Gerätetür nicht geöffnet, so wird nach ca. 10 Minuten der Vorgang abgebrochen und der ursprüngliche Kontrast wieder hergestellt!

Um in der inneren Anzeige des Gerätes den Einstellmodus zu verlassen:

■ Drücken Sie die Ein-/Aus-Taste der Gefrierzone.

Wenn Sie die Taste nicht drücken, schaltet die Elektronik automatisch nach ca. 2 Minuten auf Normalbetrieb um.

Anzeigen

Folgende Anzeigen sind im Tür-Display zu sehen:

Anzeige Bedeutung

+ °C	Temperaturanzeige über 0 °C.
- °C	Temperaturanzeige unter 0 °C.
--	Die Temperaturen im Gerät haben noch nicht den möglichen Temperaturanzeigenbereich erreicht.
	Das Gerät ist verriegelt.
	Die eingestellte Temperatur ist noch nicht erreicht. Das Gerät kühlt den Innenraum noch herunter.
SUPER	Leuchtet SUPER im oberen Teil des Displays, so ist die Funktion SuperKühlen eingeschaltet.Leuchtet SUPER im unteren Teil des Displays, so ist die Funktion SuperFrost eingeschaltet.
	Temperaturalarm: Die Temperatur in der Gefrierzone ist zu warm. Das Symbol blinkt abwechselnd mit der tatsächlichen Temperatur, die in der Gefrierzone herrscht.
	Türalarm: Die Gerätetür steht offen!
	Das Gerät befindet sich im Modus der Kontrastverstellung des Türdisplays.
-×÷	Netzausfall: Die Temperatur der Gefrierzone war zwischenzeitlich durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestiegen!
	Ein Fehler im Gerät liegt vor!

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
  – je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
  – je höher die Umgebungstemperatur des Gerätes ist.
  Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der Kühlzone

In der Kühlzone empfehlen wir eine Kühltemperatur von 4 °C.

Automatische Temperaturverteilung (DynaCool)

Das Gerät schaltet immer, wenn die Kühlung der Kühlzone einschaltet, automatisch den Ventilator zu. Damit wird die Kälte in der Kühlzone gleichmäßig verteilt, so dass die im Kühlschrank eingelagerten Lebensmittel alle annähernd mit derselben Temperatur gekühlt werden.

... in der Gefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur in der Kühl-/Gefrierzone einstellen

Die Temperatur in der Kühl- und Gefrierzone können Sie mit den beiden Tasten unter den jeweiligen Temperaturanzeigen einstellen.

Dabei bewirkt das Drücken der

linken Taste: Temperatur wird wärmer rechten Taste: Temperatur wird kälter

Während des Einstellens wird die Einstell-Temperatur blinkend angezeigt.

Folgende Veränderungen können Sie in der inneren Temperaturanzeige beim Drücken der Tasten beobachten:

• Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird blinkend angezeigt.
• Jedes weitere Mal drücken: Der Temperaturwert verändert sich in 1 °C-Schritten.
• Taste gedrückt halten: Der Temperaturwert verändert sich fortlaufend.

Ungefähr 5 Sekunden nach dem letzten Tastendruck wird die Temperaturanzeige automatisch auf den tatsächlichen Temperaturwert, der momentan in der Kühl- oder Gefrierzone herrscht, umgestellt.

Wenn Sie die Temperatur verstellt haben, dann kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Gerät nach ca. 6 Stunden und bei vollem Gerät nach ca. 24 Stunden. Erst dann hat sich die wirkliche Temperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Mögliche Einstellwerte für die Temperatur

Die Temperatur ist einstellbar:

• In der Kühlzone von 2 °C bis 11 °C
• In der Gefrierzone von -14 °C bis -28 °C

Das Erreichen der tiefsten Temperatur ist abhängig vom Aufstellort und der Umgebungstemperatur. Bei hoher Umgebungstemperatur ist die niedrigste Temperatur nicht unbedingt erreichbar.

Temperaturanzeigen

Die Temperaturanzeigen zeigen im Normalbetrieb die Temperatur in der Mitte der Kühlzone und die wärmste Stelle in der Gefrierzone an.

Liegen die Temperaturen im Gerät nicht im möglichen Temperaturanzeigenbereich (für Kühlzone über 0 °C, für Gefrierzone unter 0 °C), blinken in den Temperaturanzeigen Striche.

Die Temperaturanzeigen blinken, wenn

• eine andere Temperatur eingestellt wird,
  – die Temperatur im Gerät um mehrere Grade angestiegen ist, als Hinweis für einen Kälteverlust.

Dieser kurzfristige Kälteverlust ist unbedenklich, wenn er dadurch entsteht, weil

– die Gerätetür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer größeren Menge Gefriergut,

– Sie frische Lebensmittel einfrieren.

Ist die Temperatur in der Gefrierzone für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufge- taut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Die Leuchtkraft der Temperaturanzeige

Die Leuchtkraft der inneren Temperaturanzeige ist bei Auslieferung des Gerätes auf gering eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird oder ein Alarmzustand herrscht, leuchtet die innere Temperaturanzeige ca. 1 Minute mit größter Leuchtkraft.

Sie können die Leuchtkraft der inneren Temperaturanzeige verändern:

Super

■ Halten Sie die SuperFrost-Taste ca. 5 Sekunden lang gedrückt.

Die Kontrollleuchte der SuperFrost-Taste blinkt und in der Temperaturanzeige blinkt ein c.

- Drücken Sie so oft eine der Einstell-tasten für die Temperatur, bis in der Anzeige ein h angezeigt wird.

■ Drücken Sie erneut die SuperFrost-Taste.

In der Anzeige leuchtet ein h.

■ Durch Drücken der Einstelltasten für die Temperatur können Sie nun die Leuchtkraft der Anzeige verändern. Sie können zwischen den Stufen 1 bis 5 wählen:

1: minimale Leuchtkraft,
5: maximale Leuchtkraft.

■ Drücken Sie die SuperFrost-Taste, um die Einstellung zu speichern.

■ Beenden Sie den Einstellmodus, indem Sie die Ein-/Aus-Taste für die Gefrierzone drücken.

Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um.

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigen kann und um einen Energieverlust bei offen stehenden Türen zu vermeiden.

Temperaturalarm

Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt im Innenraum die Temperaturanzeige und im Tür-Display blinkt abwechselnd mit der Temperaturanzeige ⚠️. Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Das akustische und die optischen Signale erfolgen immer,

• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt.
  – wenn Sie eine größere Menge Lebensmittel frisch einfrieren.
• wenn ein längerer Stromausfall war.

Türalarm

Wenn eine der Gerätetüren länger als ca. 60 Sekunden offen steht, ertönt der Warnton und im Tür-Display blinkt abwechselnd mit der Temperaturanzeige (Zeichen für geöffnete Tür).

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der eingestellte Temperaturbereich in der Gefrierzone erreicht ist, verstummt der Warnton, die Temperaturanzeige im Innenraum leuchtet konstant und im Tür-Display erscheint nur noch die Temperatur. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■ Drücken Sie die Tonwarner-Aus-Taste.

Der Warnton verstummt. Die Temperaturanzeige blinkt solange weiter, bis der Alarmzustand beendet ist. Danach leuchtet sie konstant. Damit ist das Warnsystem wieder funktionsbereit.

Funktion SuperKühlen

Mit der Funktion SuperKühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

SuperKühlen einschalten

Das SuperKühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

Super

■ Drücken Sie links die SuperKühl-Taste, so dass die SuperKühl-Kontroll-leuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung in der Kühlzone arbeitet.

Im Tür-Display steht unter der Temperaturanzeige der Kühlzone SUPER.

SuperKühlen ausschalten

Die Funktion SuperKühlen schaltet sich automatisch nach ca. 6 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion SuperKühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die Superkühl-Taste, so dass die Superkühl-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischen-räume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Funktion SuperFrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

SuperFrost einschalten

Die Funktion SuperFrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion SuperFrost eingeschaltet werden!

Super

■ Drücken Sie rechts die Super-Frost-Taste, so dass die Super-Frost-Kontrollleuchte leuchtet.

Die Temperatur in der Gefrierzone sinkt, da das Gerät mit höchstmöglicher Kälteleistung in der Gefrierzone arbeitet.

Im Tür-Display steht unter der Temperaturanzeige der Gefrierzone SUPER.

SuperFrost ausschalten

Die Funktion SuperFrost schaltet sich automatisch je nach eingelegter Lebensmittelmenge nach ca. 30 bis 60 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler, energiesparender Kühl-leistung

Um Energie zu sparen, können Sie die Funktion SuperFrost selber ausschalten, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist.

■ Drücken Sie die SuperFrost-Taste, so dass die SuperFrost-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Kältester Bereich in der Kühlzone

Der kälteste Bereich in der Kühlzone ist direkt über den Gemüseschalen.

Verwenden Sie diesen Bereich für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen / -gebäck
– frischer Teig, Kuchen-, Pizza-, Quicheteig,
– Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Wärmster Bereich in der Kühlzone

Der wärmste Bereich in der Kühlzone ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern in der Kühlzone. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das Nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektarinen und Pfirsiche.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche waagerecht bis zur Hälfte nach vorn ziehen und nach unten oder oben herausnehmen.
■ Die Abstellfläche waagerecht an gewünschter Stelle neu einschieben. Die höhere Kante muss nach unten zeigen!

Falls die Glasplatte von der hinteren Lichtleiste getrennt wird, können Sie die Lichtleiste waagerecht aus dem Gerät ziehen, an anderer Stelle wieder einschieben und die Glasplatte in die Lichtleiste schieben!

Niemals in die Lichtleiste ohne Glasplatte sehen - Vorsicht! Laser (Laserstrahlung Klasse 1M) Auch nicht mit optischen Instrumenten in die Lichtleiste sehen!

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenablage versetzen

Die Flaschenablage können Sie einfach nach vorne herausnehmen und an beliebiger Stelle unter eine Abstellfläche wieder einschieben.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlzonentemperatur der Verkaufstruhe. Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.
■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.
■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 – 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen, schnell in kaltem Wasser abkühlen und es danach abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
  – Schlauch-Folien aus Polyethylen
• Alu-Folien
  – Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■ Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

- Gummiringen

- Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 2 kg fri- scher Lebensmittel schalten Sie eini- ge Zeit vor dem Einlegen der Le- bensmittel die Funktion SuperFrost ein (siehe "SuperFrost verwenden").

Einlegen

Die Lebensmittel können überall in der Gefrierzone eingefroren werden, vorzugsweise jedoch in den oberen Gefrierschubladen. Größere Mengen sollten direkt auf die Glasplatten gelegt werden, da dort die Lebensmittel besonders schnell und somit schonend eingefroren werden. Dazu ein oder mehrere Gefrierschubladen herausnehmen.

Jede Gefrierschublade und die einzelnen Glasplatten können mit maximal 25 kg beladen werden!

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen oder auf die Glasplatten der Gefrierzone, damit das Gefriergut möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht antauen.

Großes Gefriergut einlegen

Um größeres Gefriergut einlegen zu können, können Sie die Glasplatten zwischen den Gefrierschubladen herausnehmen. Dazu

■ die Gefrierschubladen herausnehmen und die gewünschte Glasplatte leicht anheben und nach vorne herausziehen!

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 – 12 dargestellt.

10-12

■ Schieben Sie die Plakette vom Rand der Gefrierschublade auf die Führungsschiene.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
  – bei Raumtemperatur,
• im Kühlschrank
• im Dampfgarer.

Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

(je nach Modell mit Verschlussbolzen)

■ Drücken Sie den Verschlussbolzen nach unten, und füllen Sie die Eiswürfelschale mit Wasser. Überflüssiges Wasser fließt durch die Abflussöffnung ab.
■ Drücken Sie den Verschlussbolzen nach oben, um die Eiswürfelschale zu verschließen, und stellen Sie sie auf den Boden einer Gefrierschubla- de.
■ Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
■ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Zum Schnellkühlen von Getränken schalten Sie das SuperKühlen ein. Sollten Sie dennoch Flaschen in die Gefrierzone legen, nehmen Sie die Flaschen spätestens nach einer Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

(je nach Modell)

Auf dem Gefriertablett können Sie Beeren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■ Legen Sie das Gefriergut locker auf das Gefriertablett.
■ Das Gefriertablett in eines der oberen Gefrierschubladen einhängen.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

(ja nach Modell)

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Kühlzone

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da die Kühlzone automatisch abtaut.

Das Tauwasser läuft über eine Tauwasser-Rinne und durch ein Tauwasser-Ablaufrohr in ein Verdunstungs-system an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufrohr sauber halten.

Gefrierzone

Das Gerät ist mit einem "NoFrost"-System ausgerüstet, wodurch das Gerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an!

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Verwenden Sie für die Edelstahlfläche ein geeignetes Edelstahl-Pflegemittel (z. B. Neoblank)!

Achten Sie darauf, dass kein Wasser in die Elektronik, Lichtleisten, das Tür-Display oder in die Belüftungsgitter gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät durch Drücken beider Ein-/Aus-Tasten aus, und ziehen Sie den Netzstecker.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.

■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Außenwände, Innenraum, Zubehör

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Spülmittel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine. Die Butterdose und die transparenten Zierleisten der Glasplatten sind spülmaschinengeeignet.

■ Reinigen Sie das Gerät mindestens einmal im Monat.
■ Zur Reinigung der Abstellflächen in der Kühlzone können Sie die Zierleisten von der Frontseite und die Lichtleiste von der Rückseite abziehen.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr in der Kühlzone häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■ Reinigen Sie die Edelstahlfläche mit einem geeigneten Pflegemittel, sparen Sie dabei das Türdisplay aus.
■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■ Setzen Sie alle Teile in die Kühlzone.
■ Legen Sie die Lebensmittel in die Kühlzone, schließen Sie die Gerätetüren, und schalten Sie die Kühl- und Gefrierzone ein.
■ Schalten Sie die Funktion SuperFrost ein, damit die Gefrierzone schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, sobald die Temperatur in der Gefrierzone tief genug ist.

■ Schalten Sie die Funktion SuperFrost durch Drücken der SuperFrost-Taste aus. Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... die Kühl- bzw. Gefrierzone nicht kühlt?

■ Prüfen Sie, ob die jeweilige Zone eingeschaltet ist. Die entsprechende Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gefrierzonentür nicht mehrmals hintereinander öffnen lässt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur in der Kühl- bzw. Gefrierzone zu kalt ist?

■ Stellen Sie Temperatur wärmer ein.
■ Die Funktion SuperFrost bzw. Super-Kühlen hat sich noch nicht ausgeschaltet. Die jeweilige Kontrollleuchte ist an, im Tür-Display steht SUPER.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes staubig ist.
■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.
■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... im Tür-Display helle Streifen zu sehen sind?

■ War das Gerät für kurze Zeit vom Stromkreis getrennt?

Dies ist keine Störung. Die hellen Streifen verschwinden nach einiger Zeit.

Falls das Gerät nicht vom Stromkreis getrennt war und die hellen Streifen nicht verschwinden, rufen Sie den Kundendienst.

... der Warnton ertönt, die Temperaturanzeige der Gefrierzone blinkt und im Tür-Display ⚠️blinkt?

Die Gefrierzone ist in Abhängigkeit von der eingestellten Temperatur zu warm, weil

■ die Gefrierzonentür häufig geöffnet wurde oder große Mengen Lebensmittel frisch eingefroren wurden.
■ die Belüftungsgitter verdeckt wurden.
■ ein längerer Stromausfall war.

Wenn die Störungen behoben wurden, leuchtet die Temperaturanzeige der Gefrierzone konstant und der Warnton verstummt.

... in den Temperaturanzeigen ein Strich leuchtet/blinkt?

Kontrollieren Sie ca. 6 Stunden nach dem Einschalten des Gerätes die Temperaturanzeigen. Es wird nur dann eine Temperatur angezeigt, wenn die Temperatur im Gerät im anzeigbaren Bereich liegt.

... im Tür-Display ein Anzeigenbereich dunkel ist?

Das ist keine Störung, die jeweilige Zone ist ausgeschaltet.

... das Tür-Display dunkel ist?

■ Ist das Gerät eingeschaltet?

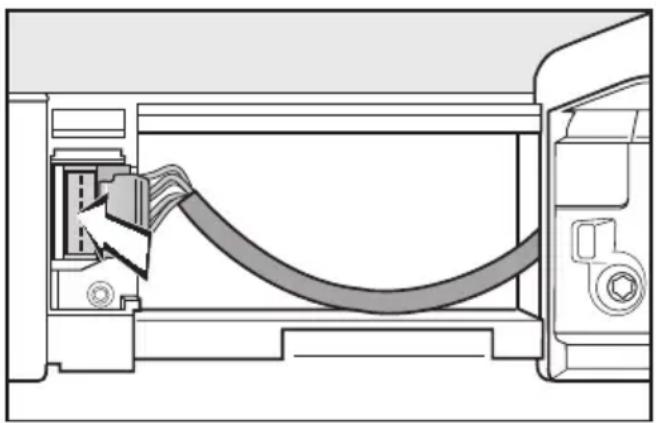

■ Überprüfen Sie, ob die Steckverbindung von der Gerätetür zum Gerät in Ordnung ist:
– Trennen Sie das Gerät vom Netz.
- Öffnen Sie die obere Gerätetür.

- Entfernen Sie die Abdeckung vor dem Lagerbock.

• Kontrollieren Sie die Steckverbindung!
  – Schieben Sie die Abdeckung vor den Lagerbock.
  – Schließen Sie das Gerät wieder am Netz an.

Wenn das Gerät eingeschaltet und die Steckverbindung in Ordnung ist, das Tür-Display aber immer noch dunkel ist, dann liegt eine Störung vor, rufen Sie den Kundendienst!

... in der Temperaturanzeige "F1" bis "F5" erscheinen?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... im Tür-Display ⚠erscheint?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... in der Temperaturanzeige ein "nA" und im Tür-Display -×-□ erscheint?

Die Temperatur der Gefrierzone war zwischenzeitlich durch einen Stromausfall in den letzten Tagen oder Stunden zu hoch angestiegen.

■ Drücken Sie die Tonwarner-Aus-Taste, solange "nA" leuchtet.

In der Temperaturanzeige erscheint die wärmste Temperatur, die sich während des Stromausfalls in der Gefrierzone eingestellt hatte.

Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut waren. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Die wärmste Temperatur wird ca. 1 Minute angezeigt. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonen-temperatur.

... die SuperFrost-Kontrollleuchte bzw. die SuperKühl-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft und im Tür-Display SUPER steht?

Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... sich das Gerät nicht ausschalten lässt?

Die Verriegelung ist eingeschaltet.

... die Innenbeleuchtung nicht mehr funktioniert?

■ War die Kühlzonentür länger geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Wenn die Kühlzonentür nicht länger geöffnet war, dann liegt eine Störung vor. Rufen Sie den Kundendienst!

Öffnen Sie die Lichtleiste nicht mit Gewalt! Verletzungsgefahr!

... der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ursachen von Geräuschen

Ganz normale Geräusche Wodurch entstehen sie?
Brrrrr... Das Brummen kommt vom	Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb....	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click.... Das Klicken ist immer dann	zu hören, wenn das Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr....	Bei einem Mehrzonen- oder No-Frost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen	Wodurch entstehen sie, und was können Sie dagegen tun?
Klappern, Rappeln, Klirren	Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand: Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D Deutschland

0800-2244666

A Österreich

050 800 300*

(* österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Modelle ohne Seitenwandheizung nicht mit einem weiteren Kühl-/Gefriergerät unmittelbar "side-by-side" aufstellen! Das ist wichtig, um Kondenswasser und daraus resultierende Folgeschäden zu vermeiden!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur

SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der

Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist.

Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz. Es kann mit der Rückseite direkt an die Wand gestellt werden.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Das Gerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

Achten Sie darauf, dass das Gerät noch nicht am Netz angeschlossen ist! Stromschlaggefahr!

Für den Türanschlagwechsel benötigen Sie verschiedene Größen Torx-Schraubendreher, eine Flachzange und einen Schraubenschlüssel!

Türgriffe abnehmen:

Zunächst müssen Sie die seitlichen Grifteile von den Türgriffen lösen:

■ Wenn Sie an dem Türgriff ①ziehen, schiebt sich das seitliche Griffteil ② nach hinten und es entsteht ein Spalt ④zwischen dem Griffteil ②und der Befestigungsplatte ③des Griffs.

■ Klemmen Sie einen geeigneten stumpfen Gegenstand (z. B. einen Kochlöffelstiel) in den Spalt ④ und drücken Sie den Griff langsam wieder in Richtung Tür.

Achten Sie darauf, dass Sie mit dem Gegenstand nicht abrutschen und dabei das Gerät beschädigen.

Das seitliche Griffteil ② löst sich.

■ Ziehen Sie das Griffteil ②aus der Führung.

■ Lösen Sie nun die vier Schrauben in der Befestigungsplatte und nehmen Sie den Griff ab.

■ Lösen Sie die Abdeckplatten auf der Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

Untere Gerätetür abnehmen:

■ Heben Sie das Abdeckteil ①mit Hilfe eines Schraubendrehers vorsichtig ab.

■ Schrauben Sie den unteren Scharnierwinkel ②bei geschlossener Gerätetür ab, und nehmen Sie die Gerätetür nach unten hin ab.

■ Setzen Sie die Abdeckplatte ④ auf die Gegenseite.
■ Drehen Sie den Scharnierbolzen mit Hilfe eines Schraubenschlüssels an der Spitze aus dem Scharnierwinkel ② und setzen Sie alle Scharnierteile ③ im Scharnierwinkel um.

Obere Gerätetür abnehmen:

■ Nehmen Sie oben auf dem Gerät die Lagerbock-Abdeckung ab. Dazu: Mit einem Schraubendreher vorsichtig von hinten unter die Lagerbock-Abdeckung greifen und diese nach oben hin abhebeln.
■ Öffnen Sie die obere Gerätetür.

■ Nehmen Sie die Abdeckung ab.

■ Klappen Sie die Anfasshilfe des Steckers nach vorn und ziehen Sie den Stecker an der Anfasshilfe nach vorne heraus.

■ Ziehen Sie das Kabel vorsichtig hinter dem Lagerbock nach oben hervor.

Türanschlag wechseln

■ Schließen Sie die obere Gerätetür.

■ Drehen Sie die beiden Schrauben oben aus dem Lagerbock.
■ Schwenken Sie die Gerätetür seitlich heraus und heben Sie sie nach oben hin ab.

Teile am Gerät umsetzen:

7 180° 6 ⑤

■ Schrauben Sie den Lagerbock ⑤ab.
■ Nehmen Sie die Abdeckung ⑥ab.
■ Setzen Sie die Abdeckung ⑥durch seitliches Aufschieben und den Blechwinkel zur Erdung ⑦jeweils um 180° gedreht auf die Gegenseite.

■ Setzen Sie auf der Rückseite des Lagerbocks die Abstandsbuchse auf die Gegenseite.
■ Schrauben Sie den Lagerbock auf der anderen Seite an.

1. 2.

■ Ziehen Sie die graue Lochabdeckung am Lagerbock nach vorne ab, und schieben Sie sie auf der anderen Seite im Lagerbock wieder auf.

8 11 9 10

Tauschen Sie in der Gerätemitte die Abdeckung ⑧ mit dem Lagerwinkel ⑨. Dazu:

■ Die Abdeckung ⑧und den Lagerwinkel ⑨abschrauben.
■ Ziehen Sie die Lagerbuchse ⑪ nach oben aus dem Lagerwinkel heraus, und den Lagerbolzen ⑩ nach unten hin heraus.
■ Drehen Sie die Abdeckung und den Lagerwinkel jeweils um 180° und schrauben Sie sie auf der Gegenseite wieder fest.
■ Setzen Sie die Lagerbuchse ⑪ von oben in den Lagerwinkel ⑨, und schieben Sie den Lagerbolzen ⑩ mit der längeren Seite zuerst von unten durch den Lagerwinkel.

Wichtig: Achten Sie beim Einsetzen der Lagerbuchse und des Lagerbolzen auf die Aussparungen, so dass beide Teile richtig im Lagerwinkel sitzen!

Teile in der oberen Gerätetür umsetzen:

■ Ziehen Sie die Lagerbuchse ca. 2 cm aus der Gerätetür (1.).
■ Entfernen Sie auf beiden Seiten die Abdeckungen mit Hilfe eines Schraubendrehers (2.).

■ Lösen Sie die beiden Schrauben im Einsteckteil.

Türanschlag wechseln

■ Ziehen Sie das Einsteckteil mit einer Flachzange zusammen mit der ganzen Kabelschlaufe heraus.

Ziehen Sie das Einsteckteil nicht am Kabel heraus - Beschädigungsgefahr!

■ Nehmen Sie auf der anderen Seite den Stopfen heraus und setzen Sie ihn in die Gegenseite.

■ Setzen Sie die Kabelschlaufe und das Einsteckteil in die Gegenseite.

■ Schrauben Sie das Einsteckteil fest.

■ Setzen Sie auf beide Seiten die Abdeckungen auf. Dabei gehört die Abdeckung A (Markierung Unterseite Abdeckung) auf die Seite mit Kabel, Abdeckung B auf die Seite ohne Kabel!

■ Drücken Sie die Lagerbuchse fest bis zum Anschlag ein, bis fast kein Abstand mehr zur Türoberkante ist!

Gerätetüren montieren:

■ Setzen Sie die Stopfen an der Oberseite der unteren Gerätetür um.

10 2 1

■ Hängen Sie die untere Gerätetür in den Lagerbolzen ⑩, und schließen Sie die Gerätetür.

■ Stecken Sie den unteren Scharnierwinkel ②in die Türlagerbuchse der unteren Gerätetür, und schrauben Sie ihn am Gehäuse fest.

■ Rasten Sie die Abdeckung ①auf.

■ Stecken Sie die obere Gerätetür auf den mittleren Lagerbolzen ⑩.

■ Schwenken Sie die Gerätetür seitlich an das Gerät.

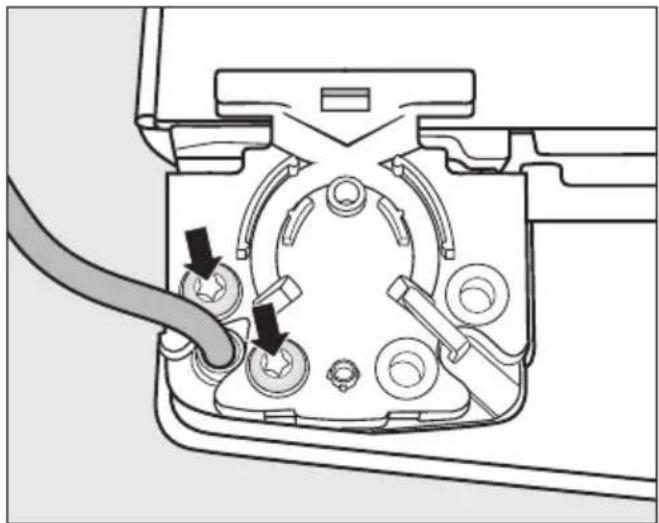

■ Befestigen Sie die Gerätetür am Lagerbock, indem Sie die beiden Schrauben von oben herein drehen. Schieben Sie die Lagerbuchse dazu soweit nach oben zum Lagerbock, dass die Schrauben richtig im Gewinde greifen können!
■ Öffnen Sie die obere Gerätetür.

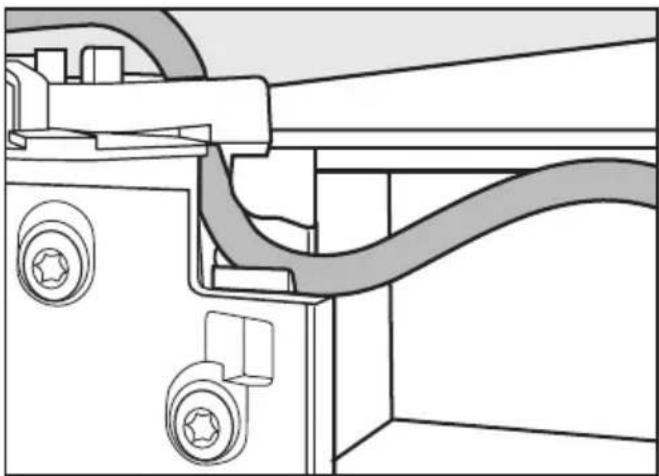

■ Legen Sie das Kabel hinter den Lagerbock.

■ Legen Sie das Kabel eng anliegend in die Führungen im Lagerbock.

■ Stecken Sie den Kabelstecker in das Gerät und klappen Sie die Anfasshilfe zur Seite.

■ Schieben Sie die Abdeckung vor Stecker und Lagerbock.
■ Rasten Sie die Lagerbockabdeckung oben auf das Gerät.

Türgriffe wieder montieren:

Beachten Sie unbedingt die folgenden Hinweise zur Befestigung des Türgriffs, da bei falscher Montage die Türdichtung beschädigt wird.

■ Schrauben Sie den Türgriff mit den beiden vorderen Schrauben ②zu -nächst locker auf der Gegenseite an.

Die Befestigungsplatte ③muss so am Türgehäuse anliegen, dass im geschlossenen Zustand der Tür die Befestigungsplatte zur Geräteaußenwand in einer Flucht liegt.

Falls dies nicht der Fall ist,

■ drehen Sie die beiden vormontierten Gewindestifte ①mit einem Sechs - kantschlüssel soweit ein, bis die Befestigungsplatte ③den entsprechen - den Winkel hat.
■ Ziehen Sie alle 4 Schrauben ②fest an.
■ Schieben Sie das seitliche Griffteil ④ von der Geräteseite aus auf die Führung der Befestigungsplatte, bis es hörbar einrastet.

Achten Sie unbedingt darauf, dass das seitliche Griffteil ④ beim Öffnen der Tür nicht die Türdichtung berührt. Die Türdichtung wird auf Dauer beschädigt!

Sollte dies der Fall sein,

■ richten Sie die Befestigungsplatte ③ nochmals über die Gewindestifte ① aus, bis die Befestigungsplatte und das seitliche Griffteil ④ den entsprechenden Winkel haben und die Dichtung beim Öffnen der Tür nicht berührt wird.

≥40 ≥50 600 ≤580 ① ② ③ ca. 50

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Aufstellen des Gerätes neben einer Wand ③ist scharnierseitig zwischen Wand und Gerät ②ein Distanzabstand von ca. 50 mm erforderlich, damit sich die Gerätetüren wegen des Griffes vollständig öffnen lassen.

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.

Der Abstand zwischen Gerät bzw. Aufsatzschrank und Raumdecke sollte mindestens 40 mm betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht. Je größer der Lüftungsquerschnitt, umso energiesparender arbeitet das Gerät.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr

*€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
