BEDIENUNGSANLEITUNG KF 3850 S-6 MIELE

Gebrauchs- und Montageanweisung

Kühl-Gefrier-Kombination

KF 3850 S-6

KF 3855 S-6

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 05 225 630

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Gerät ein- und ausschalten....10

Bei längerer Abwesenheit 11

Die richtige Temperatur....12

... im Kühlraum.... 12

... im Gefrierraum.... 12

Temperatur einstellen....13

Temperaturanzeige Gefrierraum 13

Tonwarner 14

Warnsystem einschalten 14

Warnton vorzeitig ausschalten....14

Superfrost verwenden 15

Was passiert beim Einfrieren frischer Lebensmittel?....15

Funktion Superfrost 15

Kühlraum gut nutzen 17

Verschiedene Kühlbereiche....17

Kältester Bereich im Kühlraum....17

Wärmster Bereich im Kühlraum 17

Zum Kühlen ungeeignete Lebensmittel....17

Lebensmittel richtig lagern 18

Obst und Gemüse 18

Energiespartipps 18

Innenraum gestalten 19

Abstellflächen versetzen 19

Geteilte Abstellfläche....19

Abstellborde / Flaschenborde versetzen.... 19

Flaschenhalter verschieben....19

Gefrieren und Lagern 20

Maximales Gefriervermögen 20

Fertige Tiefkühlkost einlagern 20

Lebensmittel selbst einfrieren 20

Vor dem Einfrieren beachten 20

Verpacken....21

Vor dem Einlegen 21

Einlegen 21

Gefrierkalender 22

Gefriergut-Merkersystem....22

Auftauen von Gefriergut. 22

Eiswürfel bereiten 23

Schnellkühlen von Getränken 23

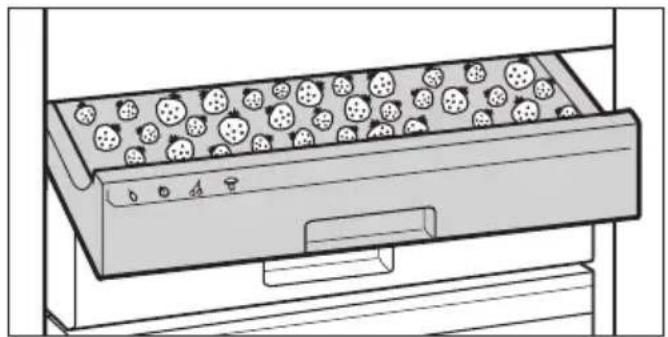

Gefriertablett nutzen 23

Kälte-Akku verwenden....24

Abtauen 25

Kühlraum 25

Gefrierraum 25

Reinigen 27

Außenwände, Innenraum, Zubehör 27

Belüftungsgitter 27

Türdichtungen 27

Rückseite - Metallgitter 28

Störungen - Was tun? 29

Kundendienst 32

Elektroanschluss 33

Aufstellhinweise....34

Aufstellort 34

Klimaklasse....34

Be- und Entlüftung 34

Griffe befestigen 34

Gerät aufstellen 35

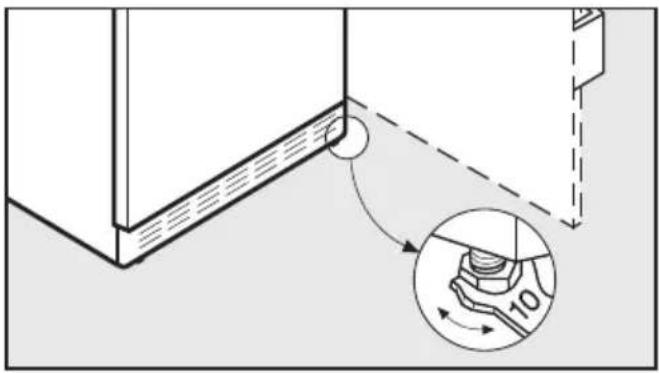

Gerät ausrichten 35

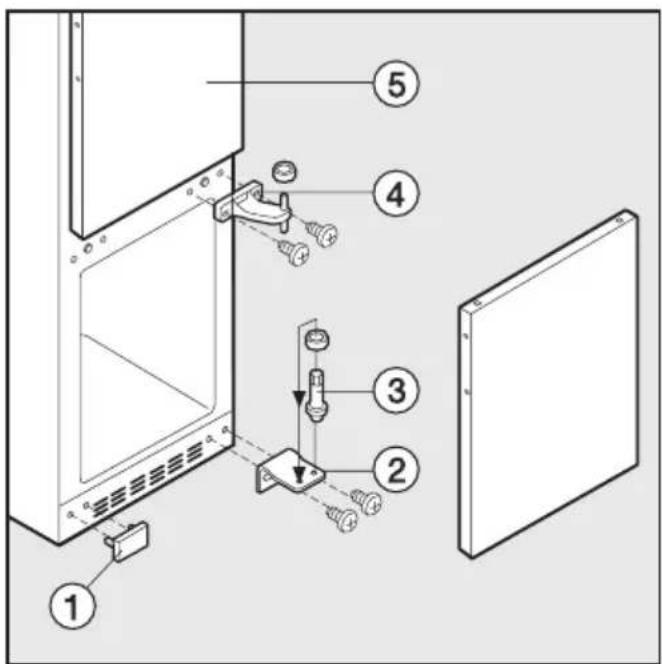

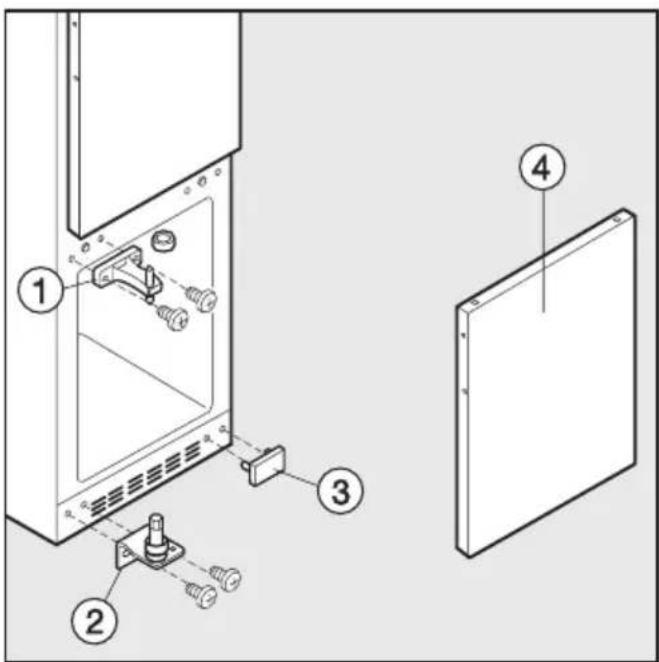

Türanschlag wechseln....36

Gerät einbauen 38

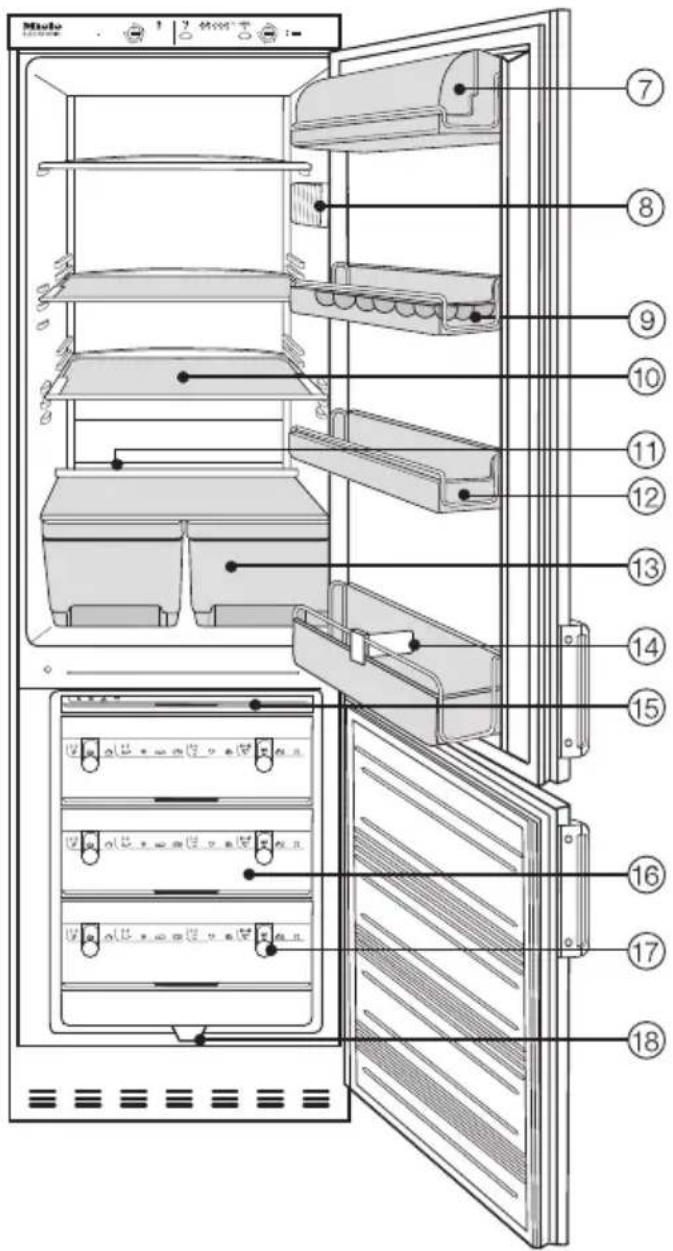

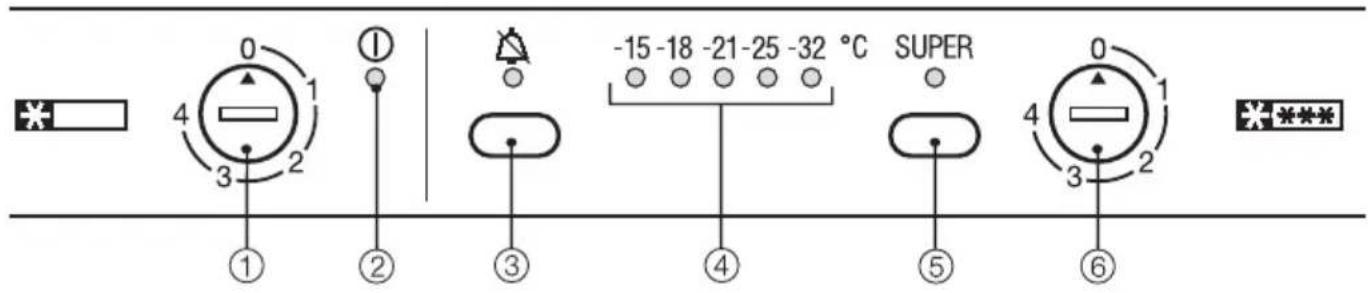

Gerätebeschreibung

0 4 1 3 2 ① ② ③ -15 -18 -21 -25 -32 °C SUPER ④ ⑤ ⑥ 0 4 1 3 2 ***

a Ein-/Aus- und Temperaturregler Kühlraum
b Kontrollleuchte Kühlraum
c Tonwarner-Taste und Kontrollleuchte

d Temperaturanzeige Gefrierraum
e Superfrost-Taste und Kontrollleuchte
f Ein-/Aus- und Temperaturregler Gefrierraum

g Butter- und Käsefach
h Innenbeleuchtung
i Eierablage
j Abstellfläche (Glas oder Rost)
k Tauwasser-Rinne und Tauwasser-Ablaufloch
1 Türabsteller
m Obst-, Gemüseschalen
n Flaschenhalter

o Gefriertablett
p Gefrierschubladen mit Gefrierkalender
q Gefriergut-Merkersystem
r Tauwasser-Ablaufrohr

⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟o ㉟p ㉟q

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Berücksichtigen Sie beim Entsorgen des Altgerätes auch die Hinweise unter "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhaus-effekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – ziehen Sie den Netzstecker,
  – durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
  – benachrichtigen Sie den Kunden- dienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• der Netzstecker des Gerätes gezogen ist.
  Ziehen Sie nicht an der Anschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
  – die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Berühren Sie Gefriergut nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus dem Gefrierraum in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nähr- wert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Stellen Sie hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in den Kühlraum. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, im Gefrierraum. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in den Gefrierraum legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

- Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um - Reif- und Eisschichten zu entfernen, - angefrorene Eisschalen und Lebens mittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.

Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.

Verdecken Sie nicht die Belüftungsgitter des Gerätes.

Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

■ Verwenden Sie zum Abtauen und Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät.

Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühl-/Gefriergerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.
Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.
Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers.

– Abknicken von Rohrleitungen.

- Abkratzen von Oberflächen- beschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

©

Gerät ein- und ausschalten

Gerät ausschalten

■ Drehen Sie die Temperaturregler mit einer Münze nach links auf die Einstellung "0".

Alle Kontrollleuchten erlöschen, und die Kühlungen sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker,
■tauen Sie den Gefrierraum ab,
■reinigen Sie das Gerät, und
■lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossenen Türen Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
  – je wärmer die frisch eingelagerten Lebensmittel sind,
• je höher die Umgebungstemperatur des Gerätes ist. Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

...im Kühlraum

Wir empfehlen in der Mitte des Kühlraumes eine Kühltemperatur von 5 °C.

Möchten Sie die Kühltemperatur überprüfen, dann

■ stellen Sie ein Wasserglas mit einem Thermometer in die Mitte des Gerätes.

Nach ca. 24 Stunden können Sie die ungefähre Kühltemperatur in Ihrem Gerät ablesen.

Beachten Sie jedoch, dass

• übliche Badewasser- und andere Hausthermometer meist sehr unge-nau messen. Verwenden Sie am besten ein elektronisches Temperatur-Messgerät.
• Messen Sie nicht die Lufttemperatur im Gerät, dies lässt keinen Rückschluss auf die Temperatur der Lebensmittel zu.
• Während des Messzeitraumes sollten Sie die Kühlschranktür möglichst wenig öffnen, da sonst jedesmal warme Luft einströmt.

...im Gefrierraum

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperatur einstellen

Die Temperatur im Kühlraum und Gefrierraum können Sie getrennt an dem jeweiligen Temperaturregler einstellen.

0 1 4 2 3

■ Drehen Sie die Temperaturregler mit einer Münze nach rechts auf eine Einstellung.

Die Temperaturregler nicht weiter als bis zum Anschlag drehen, sonst werden sie beschädigt.

Je höher die Einstellung am Temperaturregler, umso niedriger ist die Temperatur im Gerät.

Bei durchschnittlicher Einlagerungsmenge empfehlen wir eine Einstellung zwischen 2 und 3. Kontrollieren Sie jedoch regelmäßig die Temperatur im Gerät.

Temperaturanzeige Gefrierraum

Die Temperaturanzeige auf der Bedienblende zeigt im Normalbetrieb die Temperatur der wärmsten Stelle im Gefrierraum an. Den einzelnen Temperaturanzeigen sind Temperaturbereiche zugeordnet, so dass die angezeigte Temperatur eine ungefähre Angabe ist.

Wenn Sie den Temperaturregler für den Gefrierraum verstellen, um eine andere Temperatur einzustellen, dann kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Gefrierraum nach ca. 6 Stunden, und bei vollem Gefrierraum nach ca. 24 Stunden. Erst dann hat sich die wirkliche Gefrierraumtemperatur eingestellt. Sollte die Temperatur nach dieser Zeit zu niedrig oder zu hoch sein, verstellen Sie den Temperaturregler erneut.

Eine Temperatur wärmer als -18 °C ist unbedenklich

– bei der Inbetriebnahme des Gerätes,
- wenn die Gerätetür einmal länger geöffnet bleibt, z. B. zum Entnehmen oder Einlagern einer größeren Menge Gefriergut,
- wenn Sie frische Lebensmittel einfrieren.

Ist die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist. In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich!

Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur im Gefrierraum nicht unbemerkt ansteigen kann. Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton. Gleichzeitig blinkt die Warnton-Kontrollleuchte. Wann das Gerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der Einstellung am Temperaturregler.

Das akustische und optische Signal erfolgt immer,

• wenn Sie den Gefrierraum einschalten.
• wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt.
  – wenn Sie eine größere Menge Lebensmittel einfrieren.
  – wenn ein längerer Stromausfall war.

Warnsystem einschalten

Das Warnsystem ist automatisch immer funktionsbereit. Es muss nicht extra eingeschaltet werden.

Warnton vorzeitig ausschalten

Sobald der eingestellte Temperaturbereich im Gefrierraum erreicht ist, verstummt der Warnton, und die Kontrollleuchte erlischt. Sollte Sie der Warnton jedoch stören, können Sie ihn vorzeitig ausschalten.

■Drücken Sie die Tonwarner-Taste.

Der Warnton verstummt. Die Warnton-Kontrollleuchte leuchtet konstant und erlischt erst, wenn der eingestellte Temperaturbereich erreicht ist. Damit ist das Warnsystem wieder funktionsbereit.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen.

Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern.

Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger.

Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Funktion Superfrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion Superfrost einschalten.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 2 kg Lebensmittel einlegen.

Superfrost einschalten

Die Funktion Superfrost muss 4 - 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden. Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher die Funktion Superfrost eingeschaltet werden!

SUPER

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

Superfrost ausschalten

Die Funktion Superfrost schaltet sich automatisch nach ca. 50 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion Superfrost selber ausschalten, sobald eine konstante Gefrierraumtemperatur von mindestens -18 °C erreicht ist.

■ Drücken Sie die Superfrost-Taste, so dass die Superfrost-Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Wegen der natürlichen Luftzirkulation stellen sich im Kühlraum unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich des Gerätes. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Kältester Bereich im Kühlraum

Der kälteste Bereich im Kühlraum ist direkt über den Gemüseschalen.

Verwenden Sie diesen Bereich für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

– Fisch, Fleisch, Geflügel,
– Wurstwaren, Fertiggerichte,
– Eier- oder Sahnespeisen / -gebäck
– frischer Teig, Kuchen-, Pizza-, Quicheteig,
– Rohmilchkäse und andere Rohmilchprodukte,
- folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Wärmster Bereich im Kühlraum

Der wärmste Bereich im Kühlraum ist ganz oben an der Tür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur aufrecht und absolut dicht verschlossen in das Gerät stellen.

Stellen Sie kein Speiseöl in die Kühlschranktür. Es können Spannungsrisse im Kunststoff der Tür entstehen.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Zum Kühlen ungeeignete Lebensmittel

Nicht alle Lebensmittel eignen sich für das Lagern im Kühlraum. Hierzu gehören unter anderem:

• Kälteempfindliches Obst und Gemüse, wie Bananen, Avocados, Papayas, Passionsfrüchte, Auberginen, Paprika, Tomaten und Gurken
• Obst, das Nachreifen soll
• Kartoffeln
• Hartkäse (Parmesan)

Lebensmittel richtig lagern

Lebensmittel nur verpackt oder gut zugedeckt aufbewahren. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Bakterien vermieden. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene wird die Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Gemüseschalen aufbewahrt werden, allerdings ist dabei zu beachten, dass manche Gemüsesorten ein Naturgas ausscheiden, das Alterungsprozesse beschleunigt. Einige Obst- und Gemüsesorten reagieren auf dieses Naturgas besonders empfindlich. Deshalb sollten nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden.

Beispiele für Früchte, die viel Naturgas ausscheiden:

Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados und Feigen.

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Aprikosen, Gurken, Tomaten, Birnen, Nektarinen und Pfirsiche.

Energiespartipps

• Häufiges und langes Öffnen der Gerätetür verursacht einen Temperaturanstieg im Gerät. Die Kältemaschine muss dann länger laufen, um die kühle Temperatur im Gerät halten zu können. Öffnen Sie die Tür nur bei Bedarf und dann so kurz wie möglich.
• Auch fehlende Ordnung im Gerät führt durch langes Suchen zu einem Temperaturanstieg im Gerät! Sortieren Sie die Lebensmittel beim Einlegen gut.
• Warme Speisen und Getränke erst abkühlen lassen, bevor Sie sie in das Gerät stellen.
  – Lebensmittel nicht zu dicht lagern, damit die Luft zwischen den einzelnen Lebensmitteln zirkulieren kann.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche bis zum Anschlag nach vorn ziehen und zum Herausnehmen vorne anheben.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann.

■Heben Sie die vordere halbe Glasplatte vorne leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür besseren Halt.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild "Gefriervermögen ...kg/24 h".

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,
– das Haltbarkeitsdatum und
– die Kühlraumtemperatur der Verkaufstruhe. Ist die Kühlraumtemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost sofort in das Gerät.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

• Zum Gefrieren geeignet sind: Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molkereiprodukte, Backwaren, Speisereste, Eigelb, Eiweiß und viele Fertiggerichte.
• Zum Gefrieren nicht geeignet sind: Weintrauben, Blattsalate, Radieschen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebel, ganze rohe Äpfel und Birnen.
• Damit Farbe, Geschmack, Aroma und Vitamin C erhalten bleiben, sollten Gemüse und Obst vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für 2 - 3 Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.
• Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.
• Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.
• Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

- Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen lassen, um ein Antauen der bereits gefrorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu erhöhen.

Verpacken

■ Frieren Sie portionsweise ein.

Geeignete Verpackung

• Kunststoff-Folien
• Schlauch-Folien aus Polyethylen
• Alu-Folien
• Gefrierdosen

Ungeeignete Verpackung

• Packpapier
• Pergamentpapier
• Cellophan
• Müllbeutel
• gebrauchte Einkaufstüten

■Drücken Sie die Luft aus der Verpackung heraus.
■ Verschließen Sie die Packung dicht mit

• Gummiringen
• Kunststoff-Klipsen
• Bindfäden oder
• kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly-ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

■ Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Vor dem Einlegen

■ Bei einer größeren Menge als 2 kg frischer Lebensmittel schalten Sie einige Zeit vor dem Einlegen der Lebensmittel die Funktion Superfrost ein (siehe "Superfrost verwenden").

Einlegen

Außer in der untersten Gefrierschubla- de können die Lebensmittel überall im Gefrierraum eingefroren werden. Grö- Bere Mengen sollten direkt auf die Käl- teerzeuger gelegt werden, da dort die Lebensmittel besonders schnell und somit schonend eingefroren werden. Dazu ein oder mehrere Gefrierschubla- den herausnehmen. Die unterste Ge- frierschublade muss im Gerät blei- ben, um die Luftzirkulation zu gewährleisten!

Jede Gefrierschublade und die einzelnen Kälteerzeuger können mit maximal 25 kg beladen werden!

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen oder auf die Kälteerzeuger des Gerätes, damit das Gefriergut möglichst schnell bis zum Kern gefriert.
■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfieren zu vermeiden.

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit sie nicht an- tauen.

Gefrierkalender

Der Gefrierkalender auf der Gefrierschublade zeigt die übliche Lagerzeit für unterschiedliche Lebensmittelarten an, wenn sie frisch eingelagert wurden.

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut-Merkersystem

Eine Erinnerungshilfe für die Lagerzeit der Lebensmittel ist das Gefriergut-Merkersystem.

Zu jeder Gefrierschublade gehören zwei Plaketten mit einem Rädchen. Auf diesem sind die Monate durch die Einstellungen 1 - 12 dargestellt.

6-8

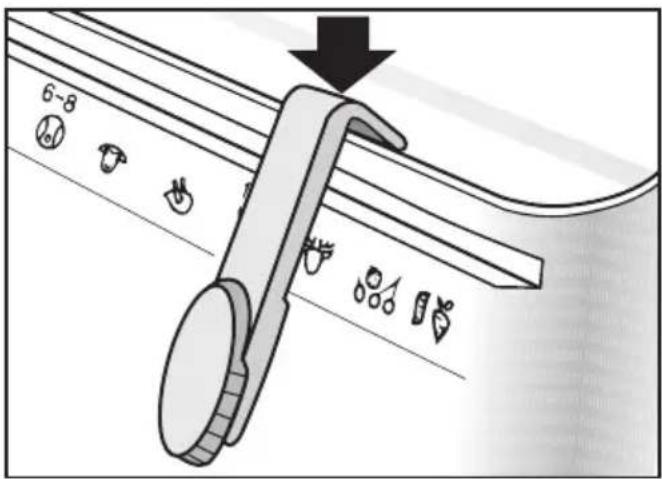

■ Setzen Sie die Plakette ungefähr im 45° Winkel von oben auf die Führungsschiene, und drücken Sie die Plakette von oben herunter.

Mit der Plakette kennzeichnen Sie die Art des Gefriergutes und mit dem Rädchen den Zeitpunkt der Einlagerung.

Auftauen von Gefriergut

Gefriergut können Sie auftauen

• im Mikrowellengerät,
• im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen",
• bei Raumtemperatur,
• im Kühlschrank.

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist etwas kürzer als bei Frischgemüse.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Eiswürfel bereiten

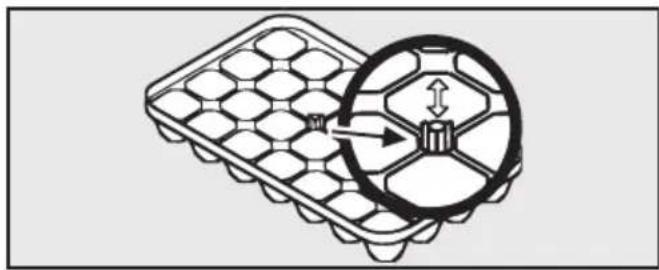

■ Drücken Sie den Verschlussbolzen nach unten, und füllen Sie die Eiswürfelschale mit Wasser. Überflüssiges Wasser fließt durch die Abflussöffnung ab.
■Drücken Sie den Verschlussbolzen nach oben, um die Eiswürfelschale zu verschließen, und stellen Sie sie den Boden der Gefrierzone.
■Verwenden Sie zum Lösen der festgefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
■Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Sollten Sie Getränkeflaschen zum Schnellkühlen in den Gefrierraum legen, nehmen Sie die Flaschen spätestens nach 1 Stunde wieder heraus, da die Flaschen sonst platzen!

Gefriertablett nutzen

Auf dem Gefriertablett können Sie Beeren, Kräuter, Gemüse und anderes Kleingefriergut schonend einfrieren. Das Gefriergut bleibt weitgehend in seiner Form erhalten, und ein Anfrieren der einzelnen Stücke wird vermieden.

■Legen Sie das Gefriergut locker auf das Gefriertablett.

Das Gefriergut 10 bis 12 Stunden durchfrieren lassen. Füllen Sie es dann in Gefrierbeutel oder Behälter um, und legen Sie es in die Gefrierschubladen.

Kälte-Akku verwenden

(je nach Modell)

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur im Gefrierraum.

Legen Sie den Kälte-Akku in die oberste Gefrierschublade direkt auf die Lebensmittel oder raumsparend in das Gefriertablett. Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Bei einem Stromausfall legen Sie den Kälte-Akku direkt auf das Gefriergut in der oberen Schublade, um die größtmögliche Lagerzeit nutzen zu können.

Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerter und frischer Lebensmittel, damit die Lebensmittel nicht antauen.

Der Kälte-Akku kann auch dazu ver-wendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

Kühlraum

Während die Kältemaschine läuft, können sich funktionsbedingt an der Rückwand des Kühlraumes Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da der Kühlraum automatisch abtaut.

Das Tauwasser läuft über eine Tauwas ser-Rinne und durch ein Tauwasser-Ab laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Gefrierraum

Der Gefrierraum taut nicht automatisch ab, da die gefrorenen Lebensmittel nicht auftauen dürfen.

Durch den normalen Betrieb bilden sich auf den Kälteerzeugern im Laufe der Zeit Reif und Eis. Dadurch verschlechtert sich die Kälteabgabe; der Stromverbrauch erhöht sich.

Schaben Sie die Reif- oder Eis- schichten nicht ab, da die Kälteer- zeuger beschädigt werden können. Das Gerät wird funktionsuntüchtig.

Tauen Sie den Gefrierraum von Zeit zu Zeit ab, jedoch spätestens, wenn sich eine ca. 5 mm dicke Eisschicht gebildet hat. Nutzen Sie die Zeit, wenn wenig oder kein Gefriergut im Gefrierraum lagert.

Vor dem Abtauen

■ Schalten Sie ca. 4 Stunden vor dem Abtauen die Funktion Superfrost ein. Dadurch erhält das bereits gelagerte Gefriergut eine Kältereserve und kann somit etwas länger bei Raum-temperatur gelagert werden.
■ Nehmen Sie das Gefriergut heraus, und legen Sie den Kälte-Akku auf die Lebensmittel. Wickeln Sie das Gefriergut in mehrere Lagen Zeitungspapier oder in Decken ein, und bewahren Sie es an einem kühlen Ort auf, bis das Gerät wieder betriebsbereit ist.
■Nehmen Sie alle Gefrierschubladen aus dem Gefrierraum.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

■ Schalten Sie den Gefrierraum mit dem Temperaturregler aus.
■ Lassen Sie die Gefrierraumtür offen.

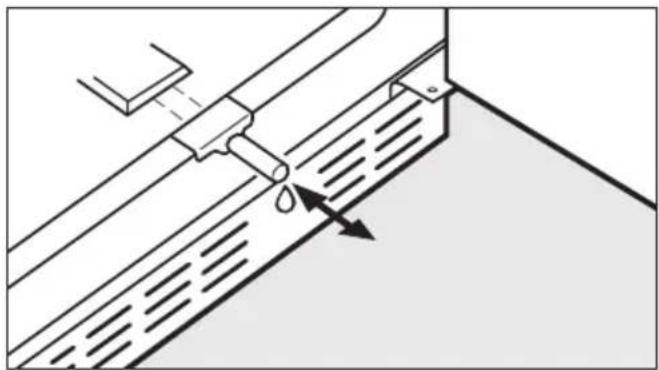

■ Schieben Sie das Tauwasser-Ablaufrohr heraus.

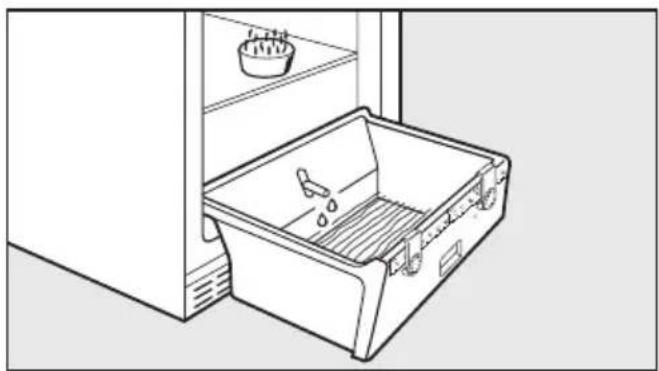

■Stellen Sie die unterste Gefrierschublade vor das Gerät, und schieben Sie das Tauwasser-Ablaufrohr durch die Aussparung, so dass die Schublade das Tauwasser auffangen kann.

Das Abtauen können Sie beschleunigen, indem Sie zwei Töpfe auf Topfuntersetzern mit heißem (nicht kochendem) Wasser in das Gerät stellen.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Nach dem Abtauen

■Entleeren Sie die Gefrierschublade.

■Saugen Sie das restliche Tauwasser im Gefrierraum mit einem Schwamm oder Tuch auf.

■Reinigen Sie den Gefrierraum, und trocknen Sie ihn.

■Schieben Sie das Tauwasser-Ablauf-rohr wieder ein.

■Schließen Sie die Gefrierraumtür, und schalten Sie den Gefrierraum ein.

■ Schalten Sie die Funktion Superfrost ein, damit ire Gefrierraum schnell kalt wird. Die Kontrollleuchte geht an.

■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in den Gefrierraum, sobald die Temperatur im Gefrierraum tief genug ist.

■ Schalten Sie die Funktion Superfrost wieder aus. Die Kontrollleuchte erlischt.

Verwenden Sie niemals sand-, scheuermittel-, soda- oder säurehaltige Putzmittel oder chemische Lösungsmittel.

Ungeeignet sind auch sogenannte "scheuermittelfreie" Scheuermittel, da sie matte Stellen verursachen.

Achten Sie darauf, dass kein Wasser in die Elektronik, Beleuchtung oder in die Belüftungsgitter gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Vor dem Reinigen

■ Schalten Sie das Gerät aus, indem Sie beide Temperaturregler auf "0" drehen.
■ Nehmen Sie das Kühlgut aus dem Gerät, und lagern Sie es an einem kühlen Ort.
■ Tauen Sie den Gefrierraum ab.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Außenwände, Innenraum, Zubehör

■ Reinigen Sie den Kühlraum mindestens einmal im Monat und den Gefrierraum nach jedem Abtauen mit lauwarmen Wasser mit etwas Spülmittel.
■ Spülen Sie alle Teile von Hand. Die Butterdose ist spülmaschinengeeignet.
■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr im Kühlraum häufiger mit einem Stäbchen oder ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.
■Wischen Sie die Außenwände, Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Belüftungsgitter

■ Reinigen Sie die Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtungen

Behandeln Sie die Türdichtungen nicht mit Ölen oder Fetten. Sie werden sonst mit der Zeit porös.

Reinigen Sie die Türdichtungen regelmäßig nur mit klarem Wasser, und reiben Sie sie anschließend mit einem Tuch gründlich trocken.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Achten Sie beim Reinigen des Metallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

■Setzen Sie alle Teile in den Kühlraum.
■Legen Sie die Lebensmittel in den Kühlraum, schließen Sie die Geräte-türen, und schalten Sie das Gerät ein.
■Schalten Sie die Funktion Superfrost ein, damit der Gefrierraum schnell kalt wird. Die Kontrollleuchte geht an.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in das Gerät, sobald die Temperatur im Gefrierraum tief genug ist.
■ Schalten Sie die Funktion Superfrost wieder aus. Die Kontrollleuchte erlischt.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Was ist zu tun, wenn ...

... nach dem Einschalten des Gerätes, insbesondere nach der ersten Inbetriebnahme, ungewöhnliche Geräusche zu hören sind?

Schalten Sie das Gerät zunächst aus, um folgende Dinge zu überprüfen:

■Steht das Gerät fest und eben?
■Sehen Sie nach, ob nebenstehende Möbel bei laufender Kältemaschine in Schwingung gesetzt werden.
■Haben Sie darauf geachtet, dass alle Teile an der Geräterückwand frei schwingen können?
■ Haben Sie den Kabelhalter von der Geräterückwand entfernt? Er könnte Schwingungsgeräusche verursachen.
■ Sitzen die herausnehmbaren Teile richtig im Gerät?
■ Berühren sich Flaschen oder Gefäße?

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

... das Gerät nicht kühlt?

■ Prüfen Sie, ob die Temperaturregler auf einer anderen Einstellung als "0" stehen.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

... sich die Gefrierraumtür nicht mehrmals hintereinander öffnen lässt?

Das ist keine Störung. Aufgrund der Saugwirkung können Sie die Tür erst nach einiger Zeit ohne erhöhten Kraftaufwand öffnen.

... die Temperatur im Kühl- bzw. Gefrierraum zu kalt ist?

■Stellen Sie den Temperaturregler auf eine kleinere Einstellung.
■ Die Funktion Superfrost wurde vergessen auszuschalten. Die Kontrollleuchte ist an.

... die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

■ Prüfen Sie, ob die Belüftungsgitter zugestellt oder staubig sind.
■ Prüfen Sie, ob das Metallgitter (Wärmeaustauscher) an der Geräterückseite staubig ist.
■ Die Gerätetüren wurden häufig geöffnet, oder es wurden große Mengen Lebensmittel frisch eingefroren.

■ Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.
■ Sehen Sie nach, ob der Gefrierraum eine stärkere Reifschicht hat. Trifft dies zu, tauen Sie den Gefrierraum ab.

... das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Gegenstand, z. B. mit einem Löffelstiel lösen.

... der Gefrierraum eine dickere Eisschicht hat?

■Prüfen Sie, ob sich die Tür des Gefrierraumes richtig schließen lässt.
■Tauen Sie den Gefrierraum ab, und reinigen Sie ihn.

Eine dicke Eisschicht verringert die Kühlleistung, wodurch der Stromverbrauch steigt.

... der Warnton ertönt und die Warnton-Kontrollleuchte blinkt?

Der Gefrierraum ist in Abhängigkeit von der Einstellung des Temperaturreglers zu warm, weil

■ die Gerätetür häufig geöffnet wurde oder große Mengen Lebensmittel frisch eingefroren wurden.
■ ein längerer Stromausfall war.
■ die Belüftungsöffnungen verdeckt wurden.

Wenn die Störungen behoben wurden, erlischt die Warnton-Kontrollleuchte, der Warnton verstummt.

... die Warnton-Kontrollleuchte gleichzeitig mit der -15 °C oder -18 °C Temperaturanzeige blinkt?

Eine Störung liegt vor. Rufen Sie den Kundendienst.

... die Kühlraum-Kontrollleuchte nicht leuchtet?

Prüfen Sie, ob beim Drücken der Superfrost-Taste deren Kontrollleuchte leuchtet.

■ Leuchtet diese, so ist die Kühlraum-Kontrollleuchte defekt. Rufen Sie den Kundendienst an.

■Leuchtet diese Kontrollleuchte ebenfalls nicht, dann prüfen Sie - ob der Netzstecker fest in der Steckdose steckt. - ob die Sicherung der Hausinstallation ausgeschaltet ist. Rufen Sie den Kundendienst, wenn die Sicherung nicht eingeschaltet bleibt.

... die Superfrost-Kontrollleuchte nicht leuchtet, die Kältemaschine aber läuft?

Die Kontrollleuchte ist defekt. Rufen Sie den Kundendienst.

... die Innenbeleuchtung im Kühlraum nicht mehr funktioniert?

■ War die Kühlraumtür längere Zeit geöffnet? Die Beleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

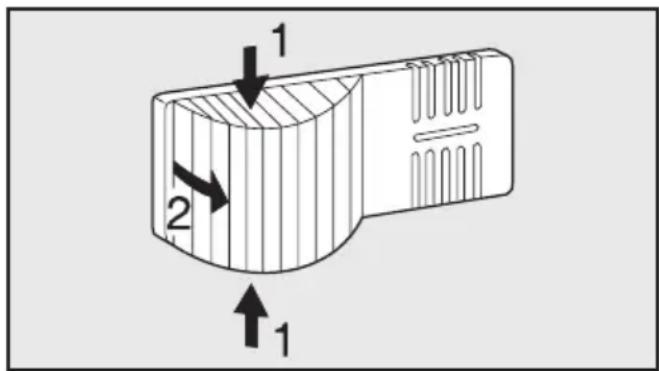

1 2 1

■Die Lampenabdeckung seitlich zusammendrücken, ausrasten und hinten aushängen.
■ Drehen Sie die Glühlampe heraus, und wechseln Sie sie aus.

Anschlussdaten der Glühlampe: 220 - 240 V, max. 25 W, Sockel E 14

■ Drehen Sie die neue Glühlampe in die Fassung. Beim Eindrehen auf sauberen Sitz der Dichtung achten.
■ Die Lampenabdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

... der Boden des Kühlraumes nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

D 0800 22 44 666

A Salzburg (06 62) 85 84-321 (06 62) 85 84-322

Wien (01) 6 80 95-300

Graz (03 16) 25 04-321

(03 16) 25 04-322

Innsbruck(05 12) 24 01-300

L (00352) 4 97 11-20

(00352) 4 97 11-22

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steck-dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Möglichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einem qualifizierten Elektro-Fachmann erfolgen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellengeräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Umgebungstemperatur, desto länger läuft die Kältemaschine, und desto höher ist der Stromverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsgitter nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist. Ebenfalls müssen die Belüftungsgitter regelmäßig von Staub gereinigt werden.

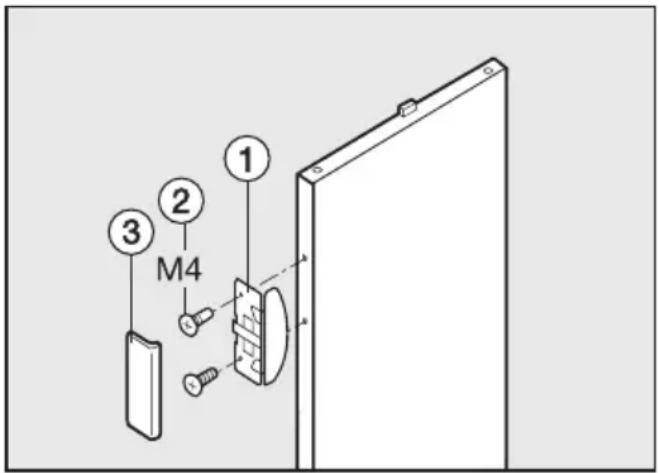

Griffe befestigen

Wenn Sie den Türanschlag nicht wechseln müssen, schrauben Sie jetzt die Türgriffe an die Gerätetüren.

1 2 M4 3

■ Schrauben Sie die Griffe ①mit den Schrauben ②auf die Türlöcher.
■ Rasten Sie die Abdeckblende ③auf.

Gerät aufstellen

■ Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.
■ Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Gerät ausrichten

■ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Türanschlag wechseln

Das Gerät wird mit einem Rechtsanschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

■Öffnen Sie die untere Gerätetür, und heben Sie das Abdeckteil ①ab.

■Schließen Sie die untere Gerätetür, schrauben Sie den unteren Scharnierwinkel ②ab, und nehmen Sie die Gerätetür nach unten hin ab.

■ Nehmen Sie die Unterlegscheibe und den Scharnierbolzen ③aus dem Scharnierwinkel, und schrauben Sie sie in das zweite Loch des Scharnierwinkels wieder ein.

■ Schrauben Sie bei geschlossener oberer Gerätetür den oberen Scharnierwinkel ④ab, und nehmen Sie die obere Gerätetür ⑤nach unten hin ab.

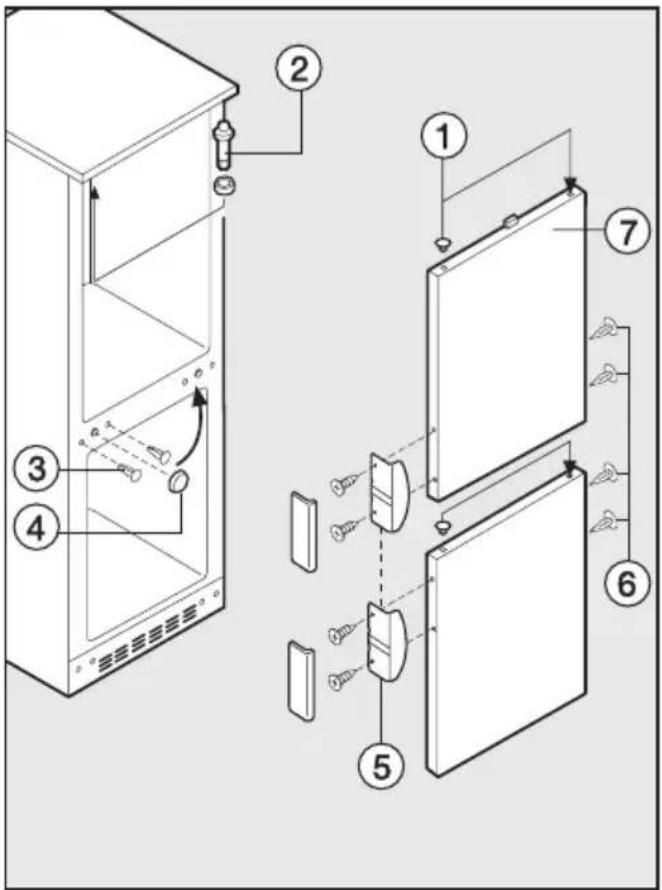

■Nehmen Sie die Stopfen ①aus den Türlagerbuchsen, und setzen Sie sie auf der anderen Seite ein.

■Schrauben Sie den Scharnierbolzen ② heraus, und schrauben Sie ihn auf der anderen Seite wieder ein. Achten Sie auf die Unterlegscheibe.

■ Heben Sie die Stopfen ③ und die Abdeckkappe ④ ab. Stecken Sie die Stopfen in der Gegenseite ein, und verdecken Sie mit der Abdeckkappe auf der Gegenseite den Schrauben-kopf.

■ Rasten Sie die Abdeckteile ⑧vorne aus, und schieben Sie sie seitlich weg.

■ Schrauben Sie den Türgriff ⑤ab, und setzen Sie Türgriff und Stopfen ⑥um.

■Schieben Sie die Abdeckteile ⑧auf. Achten Sie auf richtiges Einrasten!

■Hängen Sie die obere Gerätetür in den Scharnierbolzen ②, und schließen Sie die Gerätetür.

■Drehen Sie den Scharnierwinkel ① um 180°, stecken Sie ihn in die Türlagerbuchse der oberen Gerätetür, und schrauben Sie ihn am Gehäuse fest.

■ Hängen Sie die untere Gerätetür ④ in den oberen Scharnierwinkel ①, und schließen Sie die untere Gerätetür.

■ Stecken Sie den unteren Scharnierwinkel ②in die Türlagerbuchse der unteren Gerätetür, und schrauben Sie ihn am Gehäuse fest.

■ Richten Sie die Gerätetüren mit Hilfe der Langlöcher in den Scharnierwinkeln ① und ② aus, und ziehen Sie alle Schrauben fest.

■ Decken Sie mit dem Abdeckteil ③ die freien Löcher auf der Gegenseite zu.

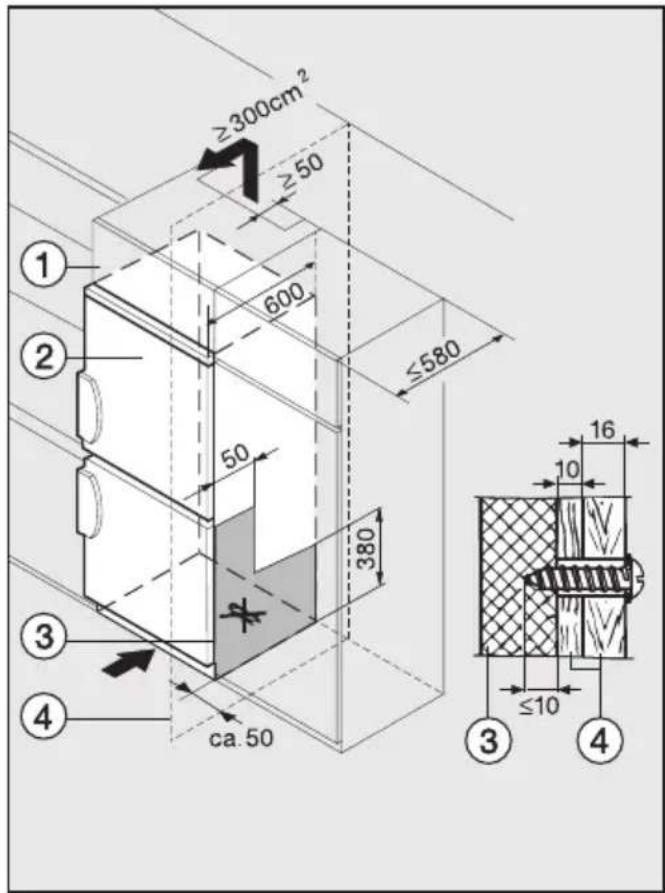

≥300cm² ≥50 600 ≤580 50 380 ca.50 ① ② ③ ④ 16 10 ≤10 ③ ④

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kältemaschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Umbau mit Norm-Küchenschränken (Tiefe max. 580 mm) müssen seitlich Distanzleisten mit einer Dicke von mindestens 10 mm angebracht werden. Bei der Montage einer Dekorplatte muss die Dicke der Dekorplatte (max. 4 mm) hinzugerechnet werden, damit sich die Gerätetüren einwandfrei öffnen und schließen lassen.

Beim Aufstellen des Gerätes neben einer Wand ④ist scharnierseitig zwischen Wand und Gerät ein Distanzabstand von ca. 50 mm erforderlich, damit sich die Gerätetür wegen des Griffes vollständig öffnen lässt.

Wenn Sie Ihr Gerät an den angrenzen- den Küchenmöbeln ③befestigen oder Distanzleisten zwischen Gerät und Wand anbringen wollen, müssen Sie folgendes beachten:

■ Überprüfen Sie, ob sich die Gerätetüren nach dem Befestigen noch richtig öffnen lassen werden.

■ Nicht innerhalb der gerasterten Fläche bohren, da sonst eingeschäumte Bauteile beschädigt werden.

■ Befestigen Sie das Gerät mit Blechschrauben an den Küchenmöbeln. Die Einschraubtiefe darf max. 10 mm nicht überschreiten!

Miele & Cie. GmbH & Co.

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

T-Online *6 38 00#

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
