BEDIENUNGSANLEITUNG BDA Elin KWT 608 U Eudora

KWT 608 U • Elektronischer Kondensations- wäschetrockner • Elektronische Kontrolle der Feuchtigkeit • Energieeffizienzklasse: C • Fassungsvermögen: 6 Kg • 8 Trockenprogramme mit elektronischer Kontrolle der Feuchtigkeit • Elektrische Anzeige für Entleerung des Kondensbehälters • Trommelkapazität: ca. 104 Liter • Knitterschutz • Beleuchtete Innentrommel • Energieverbrauch: 4,38 kWh • Überhitzungsschutz mittels Thermostat • H x B x T, ca. 85 x 59,5 x 59 cm • Gewicht netto: ca. 39 kg

BEDIENUNGSANLEITUNG

Verehrter Kunde,

Wir gratulieren Ihnen zur Wahl unserer Waschmaschine.

Bitte lesen Sie die in diesem Handbuch enthaltenen Anleitungen aufmerksam durch, bevor Sie die Maschine installieren und gebrauchen. Die Gebrauchsanweisungen enthalten wichtige Hinweise zur korrekten Funktion der Maschine und zur regelmäßigen Wartung.

Falls Sie die Maschine weiterverkaufen oder abgeben, denken Sie daran, dem neuen Besitzer auch diese Gebrauchsanweisung mitzugeben.

INHALT

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER 1-2 • Technische Daten 1

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN 2

HAUPTMERKMALE 3

• Beschreibung der Maschine 3

- Optionales Zubehör 3

INSTALLATION DER MASCHINE 3-4

- Installation 3

- Geradestellen 3

• Anschluss an das Stromnetz 4

- Öffnen der Tür und Ändern der Anschlagrichtung 4

GEBRAUCH DER MASCHINE • Vorsichtsmaßnahmen und Hinweise • Korrektes Trocknen • Programmtabelle • Beschreibung der Bedienblende • Optionen: • Kontrolllampen 5-6 5 5 5 6 6 6 6

WARTUNG 7-8 Entleeren des Kondensatbehälters 7 Reinigen der Flusensiebe 7 Reinigen des Kondensators 8 Problemlösungen 8

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

TECHNISCHE DATEN

Abmessungen:	Breite (cm)	59,5
	Höhe(cm)	85,0
	Tiefe (cm)	59,0
Max. Fassungsvermögen		6,0 kg - Trockenwäsche
Nennleistung		2300 W
Versorgungsspannung		230 V.

MODELL: ..... SERIENNUMMER: ..... DATUM DES ERWERBS: ....

1. Diese Maschine ist ausschließlich zum Trocknen von in Wasser gewaschener und für den Trockner geeigneter Wäsche im Haushalt bestimmt, siehe Vorsichtsmaßnahmen und Hinweise auf Seite 7.
2. Bewahren Sie dieses Handbuch sorgfältig auf, damit es im Bedarfsfall problemlos konsultiert werden kann.
3. Jede Veränderung oder sonstige Manipulierung des Geräts kann den Benutzer gefährden und Schäden am Trockner verursachen.
4. Bei Lieferung die Unversehrtheit der Maschine kontrollieren. Falls das Gerät beschädigt sein sollte, den Händler kontaktieren.
5. Den Trockner nicht mit Wäsche oder anderen Gegenständen bedecken.
6. Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht geknickt wird. Darauf achten, dass die Maschine für eventuelle Arbeiten frei zugänglich sein muss.
7. Die Steckdose nicht mit nassen Händen anfassen
8. Sicherstellen, dass der Trockner ausschließlich an eine geerdete und den Sicherheitsnormen entsprechende Steckdose angeschlossen wird.
9. Die Verwendung von Verlängerungen und/oder Mehrfachsteckdosen für den Anschluss der Maschine ist verboten.

10. Kinder dürfen sich nicht unbeaufsichtigt in der Nähe der Maschine aufhalten.

11. Ausschließlich zuvor in Wasser gewaschene und geschleuderte oder ausgewrungene Wäsche trocknen. Die Trockenzeit hängt von der Ausgangsfeuchtigkeit der Wäsche ab.

12. Auf keinen Fall Wäschestücke trocknen die mit chemischen und/oder entflammbaren Substarzen imprägniert sind (Öl, Erdöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenmittel, Terpentin, usw).
13. Keine Kleidungsstücke mit Teilen aus Schaumgummi, Kunststoff, Latex oder anderen, besonders wärmeempfindlichen Materialien in den Trockner einfüllen, weil dies potentiell schädlich ist.
14. Aus Gründen der Sicherheit nach dem Trockenzyklus die Tür schließen.
15. Bei Störungen eine autorisierte Kundendienststelle hinzuziehen. Von Unbefugten durchgeführte Reparaturen können zusätzliche Schäden verursachen und lassen den Garantieanspruch verfallen.
16. Für Reparaturen nur Original-Ersatzteile und Zubehöre verwenden.
17. Vor jedem Trockenzyklus die Filter reinigen, damit die Luft immer ungehindert zirkulieren kann.
18. Das Gerät darf nicht den Witterungseinfl üssen ausgesetzt werden.
19. Vor Eingriffen zur Reinigung, Wartung oder Reparatur das Gerät stets spannungslos machen. Den Stecker nicht am Kabel

DER HERSTELLER HAFTET NICHT FÜR INFOLGE DER NICHEINHALTUNG DER SICHERHEITS VORSCHRIFTEN UND DER GEBRAUCHSANWEISUNGEN ENTSTEHENDE SCHÄDEN.

ACHTUNG! Dieses Symbol steht für Verbrennungsgefahr bei Berühren von Heißen Flächen.

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN

ABFALLENTSORGUNG (RAEE).

Dieses Gerät entspricht den Europäischen Richtlinien 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Das Gerät muss vorschriftsmäßig entsorgt werden, damit es Umwelt und Gesundheit nicht belasten kann und bestimmte Materialien wiederverwendet werden können.

Das Symbol am Gerät oder in den Begleitpapieren bedeutet, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf.

Das Gerät muss einer Sammelstelle für das Recycling von elektrischen und elektronischen Algeräten, oder bei Erwerb eines neuen, gleichwertigen Geräts dem Händler übergeben werden.

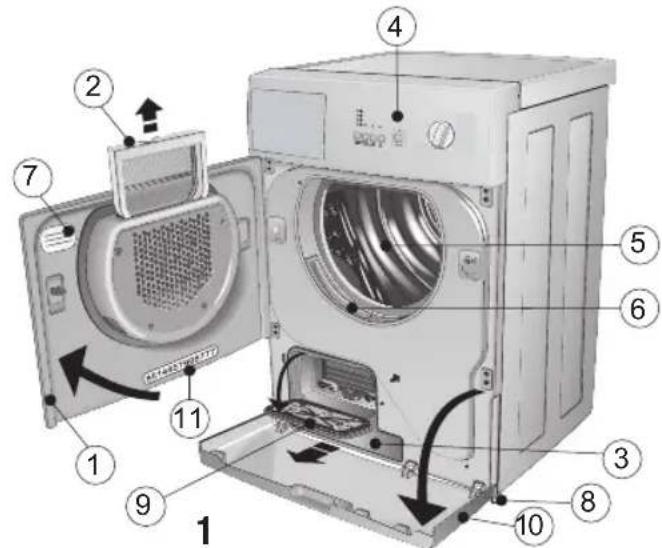

BESCHREIBUNG DER MASCHINE

1 Tür
2 An der Tür angebrachter Filter
3 Oberer Kondensatbehälter
4 Bedienblende
5 Trocknertrommel
6 Flusensieb an der Einfüllöffnung
7 Typenschild
8 Verstellbare Füße
9 Kondensatorklappe
10 Unterer Sockel
11 Seriennummer

1. Mit dem Montagesatz kann der Trockner auf der Waschmaschine installiert werden, so dass das Platzangebot optimal genutzt werden kann.
2. Der Bausatz zum Trocknen von Feinwäsche oder Schuhen besteht aus einem abnehmbaren Gitter, auf dem besonders empfindliche Wäschestücke getrocknet werden können.

INSTALLATION DER MASCHINE

INSTALLATION

Das Gerät muss von qualifi ziertem Fachpersonal gemäß den Anweisungen dieses Handbuchs installiert werden.
Der Trockner darf auf keinen Fall Witterungseinfl üssen ausgesetzt werden.
Während des Betriebs des Trockners für die ausreichende Belüftung des Raums sorgen.

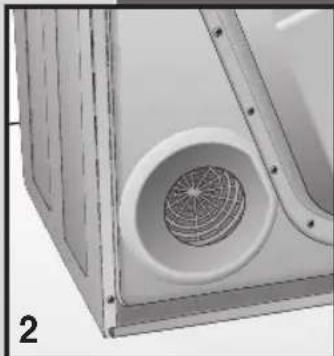

Das Belüftungsgitter an der Rückseite des Gerätes (Abb. 2) nicht abdecken und den Trockner nicht auf dickem Teppichboden aufstellen, weil sonst die für die korrekte Funktion erforderliche Zirkulation der Luft behindert werden kann.
Bevor nach erfolgter Installation ein Trockenzyklus begonnen wird, muss die Trommel mit einem feuchten Lappen gesäubert werden.

GERADESTELLEN

Den Trockner so aufstellen, dass er mit allen vier Füßen fest auf dem Boden steht.

Zum Ni vellieren der Maschine die Füße wie nachstehend beschrieben verstellen:

▼ Das Gerät etwas anheben.
▼ Die Füße auf die richtige Höhe einstellen (Abb. 3).
▼ Das Gerät wieder hinstellen.

NB: Wenn die Maschine nicht perfekt gerade steht, kann sie frühzeitig verschleiben.

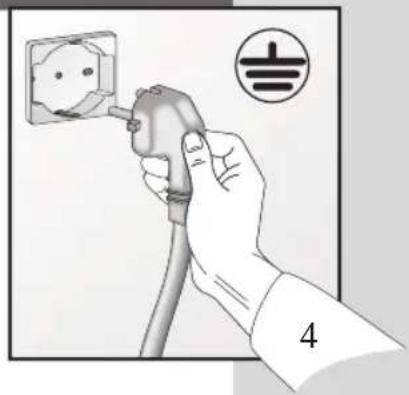

ANSCHLUSS AN DAS STROMNETZ

Kontrollieren, ob das Stromnetz den technischen Merkmalen der Maschine entsp richt, wie am Typenschild angegeben.
Für den Anschluss des Trockners einen allpoligen Schalter verwenden.
Die für den Anschluss der Maschine bestimmte Steckdose muss vorschriftsmäßig geerdet sein. Andernfalls haftet der Hersteller nicht für eventuelle Schäden (Abb. 4).
Im Falle eines schadhaften Stromkabels ein technisches Kundendienstzentrum kontaktieren.
▼ Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos ausgesteckt werden kann.

NB: Den Trockner aus Sicherheitsgründen nach dem Trocknen stets spannungslos machen.

ÖFFNEN DER TÜR UND ÄNDERN DER ANSCHLAGRICHTUNG

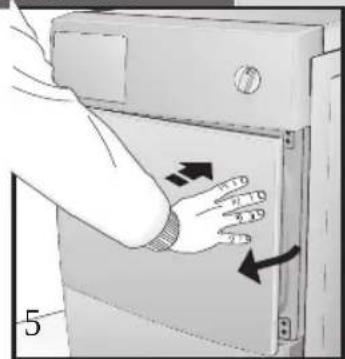

Zum Öffnen leicht auf die rechte Seite der Tür drücken (Abb. 5). Falls die Anschla grichtung der Tür geändert wurde, auf die linke Türseite drücken.

21.10 21.23 21.23 5

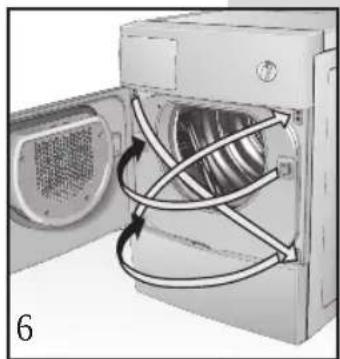

▶ Die Drehrichtung der Trommeltür kann je nach den individuellen Anforderungen verändert werden (Abb. 6).

NB: Dieser Vorgang muss Fachpersonal überlassen werden. Wenden Sie sich dazu an den technischen Kundendienst.

VORSICHTSMASSNAHMEN UND HINWEISE

Um Zeit und Energie einzusparen sollte nur zuvor geschleuderte oder gut ausgewrungene Wäsche in den Trockner eingelegt werden. Trockenzeit und Energieverbrauch sind umso höher, je feuchter die Wäsche ist. Die Verwendung eines Weichspülers beim Spülen der Wäsche verbessert das Trockenergebnis und spart Zeit. Bevor ein Wäschestück in die Trommel eingelegt wird, muss sichergestellt werden, dass der Stoff zum Trocknen im Trockner geeignet ist (siehe Symbole am Pfl egeetikett).

Nicht zum Trocknen im Trockner geeignet

Zum Trocknen im Trockner bei niedriger Temperatur geeignet

Zum Trocknen im Trockner bei hoher Temperatur

geeignet

Zum Trocknen im Trockner geeignet

Falls am Pflegeetikett nicht anders angegeben, vor dem Trocknen von beliebigen Wäschestücken die folgenden Regeln befolgen

Um statische Elektrizität der Wäschestücke zu vermeiden, sollten Sie während des Waschens der Wäsche einen Weichspüler verwenden.
▼ Vor dem Einlegen die Wäschestücke nach Gewebeart und voraussichtlicher Trockenzeit sortieren.
Nicht gleichzeitig dunkle und helle Wäschestücke trocknen, damit Verfärbungen vermieden werden.
Weiß- und Buntwäsche, sowie knitterfreie Wäsche müssen mit geeignetem Trockenprogramm getrocknet werden.
Für empfindliche Wäschestücke, wie Acrylstoffe, die spezifischen Programme für Synthetikgewebe und Feinwäsche verwenden.
▼ Achtung, Jerseystoffe neigen auch beim Trocknen zum Einlaufen.
Reines Leinen sollte nur dann mechanisch getrocknet werden, wenn dies am Pfl egeetikett ausdrücklich angegeben ist. Andernfalls kann das Gewebe stark aufrauen.

KORREKTES TROCKNEN

Die Tür öffnen und die Wäsche in der Trommel ausbreiten, damit sie gleichmäßig getrocknet wird. Die Tür wieder verschließen.
Mit dem Programmwähler (1) das für das betref fende Gewebe geeignete Programm wählen. Die Kontrolllampe für START (3) blinkt schnell, bis der Zyklus anläuft.
Mit der Taste (9) je nach eingestelltem Programm den Trockengrad oder die Trockenzeit wählen. Die Taste drücken, bis das Symbol blinkt oder bis die gewünschte Zeit angezeigt wird.
Mit den entsprechenden Tasten die gewünschten Optionen wählen.
Die Taste für START (2) drücken, damit der Trockenzyklus gestartet wird. Die (bleibend) eingeschalteteKontrolllampe (3) und das akustische Signal (ein langer Beep) geben den Zyklusbeginn an.

Um das Programm zu unterbrechen, den Programmwähler (1) auf STOPP stellen und das Abschalten des Trockners abwarten. Vor dem Öffnen der Tür wenigstens 5 Minuten verstreichen lassen, damit die Wäschestücke abkühlen können.
Während des Trockenzyklus kann das Programm durch Verstellen des Programmwählers (1) auf STOPP geändert werden. Das Abschalten der Maschine abwarten und das gewünschte Programm wählen. Mit der Taste für START (2) wird die Maschine wieder eingeschaltet.
Das Zyklusende wird durch die langsam blinkende Kontrolllampe für START (2) und das akustische Signal (4 lange Beeps) angezeigt. Den Programmwähler (1) wieder auf die Position STOPP stellen.
▼ Die Trommel entleeren und die Tür wieder

PROGRAMMTABELLE

PROGRAMME MIT ELEKTRONISCHER FEUCHTIGKEITSKONTROLLE

Koch/Buntwädche	Max6.0 kg.	1Extratrocken	2Schranktrocken	3Bügeltrocken	4FeuchteWäsche
Pflegeleicht	Max3.0 kg.

ZEITPROGRAMME

Koch/Buntwädche	Max6.0 kg.	120 - 40 min.
Pflegeleicht	Max3.0 kg.
20 min.

BESCHREIBUNG DER BEDIENBLENDE

ELIN KWT 608 U

9

1 PROGRAMMWÄHLER zur Wahl der Trockenprogramme.
2 START-Taste : startet den eingestellten Trockenzyklus.

3 Kontrolllampe für START : die Kontrolllampe blinkt schnell während des Einstellens, ist bleibend eingeschaltet während des Trocknens, und blinkt langsam am Zyklusende.

NB: Der Trockenzyklus wird bei Öffnen der Tür automatisch abgebrochen. Um den Zyklus wieder zu starten, die Tür schließen und die Taste für START (2) drücken.

OPTIONEN

4 Tastefür STARTVERZÖGERUNG : verzögert den Start des Trockenzyklus um bis zu 8 Stunden. Nachdem die gewünschte Verzögerungszeit gewählt wurde, die Taste für START drücken. Am Display wird die noch bis zum Start fehlende Zeit angezeigt.
5 Taste für AUSSCHLUSS des akustischen Signals. Das aktivierte akustische Signal meldet die folgenden Phasen:

1 langer Beep: Beginn des Trockenzyklus
4 lange Beeps: Ende des Trockenzyklus

4 kurze Beeps: Knitterschutzfunktion aktiviert 6 Taste für KNITTERSCHUTZ : am Ende des Trockenzyklus bewegt sich die Trommel 60 Minuten lang abwechselnd, damit das Zerknittern der Wäsche vermindert wird. Jede Drehung wird akustisch angezeigt.

KONTROLLLAMPEN

8 Kontrolllampen für Verzögerungszeit: zeigt die gewählte Startverzögerungszeit an. Die Kontrolllampe blinkt während der Wartezeit.
9-10 Kontrolllampe für Akustisches Signal und Knitterschutz: zeigen die aktivierten Optionen an.

11 Kontrolllampe für vollen Tank: gibt an, dass der Kondensatbehälter voll ist.

Damit der Trockenzyklus fortgesetzt werden kann, muss der Behälter entleert werden.

ENTLEEREN DES KONDENSATBEHÄLTERS

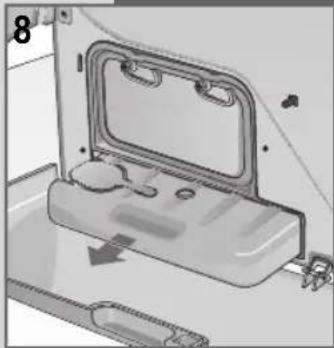

Wird die Flüssigkeit im speziellen Behälter gesammelt (Abb. 8). Dieser Behälter muss nach jedem Trockengang entleert werden.

Zum Entleeren des Kondensatbehälters wie folgt vorgehen:

▼ Den Behälter aus dem Trockner nehmen (Abb. 8);

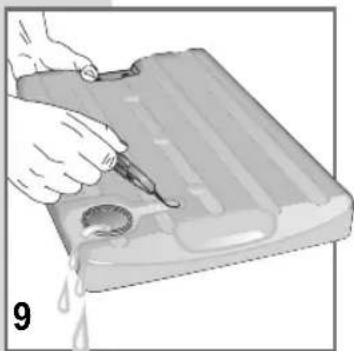

Den Behälter entleeren; die Entleeröffnung befi ndet sich oben rechts (Abb. 9);
Nachdem der Behälter entleert wurde, wird er bis zum Anschlag wieder eingesetzt.
Wenn vergessen wurde, den Behälter zu entleeren, oder wenn dieser während eines Trockengangs volläuft, beginnt die LED des Kondensatbehälteralarms zu blinken und der Trockner schaltet sich aus. Danach wie folgt vorgehen:
Um das unterbrochene Programm wieder fortzusetzen, die Taste Start drücken (Abb. 7).

REINIGEN DER FLUSENSIEBE

Das Gerät spannungslos machen, bevor irgendwelche Reinigungsarbeiten durchgeführt werden.

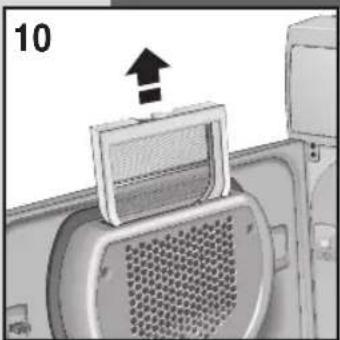

1. Das Flusensieb an der Tür nach oben herausziehen Abb.10) und den Inhalt ausklopfen oder mit einem Staubsauger entfernen.

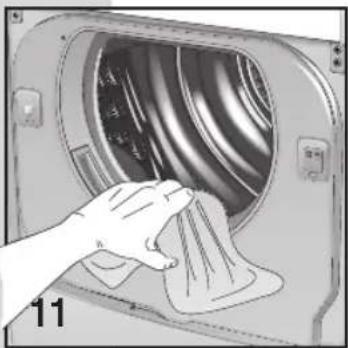

2. Ablagerungen in den beiden Flusensieben an der Einfüllöffnung mit einem feuchten Lappen beseitigen Abb. 11).

NB: Die Menge der in den Flusensieben enthaltenen Flusen hängt nicht mit dem Trockenprozess zusammen. Die angesammelten Flusen hängen hauptsächlich von der Abnutzung und der Art der getrockneten Gewebe ab.

REINIGEN DES KONDENSATORS

Der Kondensator muss mindestens zwei bis dreimal pro Jahr gesäubert werden. Dazu wie folgt vorgehen:

▼ Den unteren Sockel öffnen.

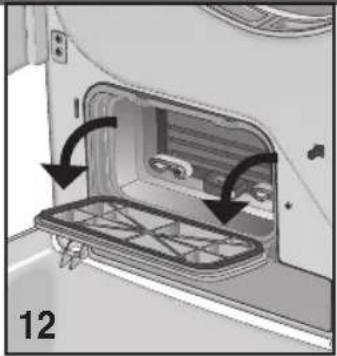

▼ Die Hebel verstellen und die Klappe öffnen (Abb. 12).
▼ Die drei Hebel senkrecht stellen und den Kondensator herausziehen Abb.13).

Zum Waschen des Kondensators einen Wasserstrahl auf die Seitenfl ächen richten (Abb. 14-15). Den Kondensator zum Trocknen am besten auf ein Tuch stellen.

Bevor der Kondensator in umgekehrter Reihenfolge wieder eingebaut wird, sollte er vollkommen trocken sein.

NB: Verwenden Sie zum Reinigen des Kondensators möglichst warmes Wasser.

PROBLEMLÖSUNGEN

Der Trockner schaltet sich nicht ein.

- Prüfen Sie:

1) ob der Stecker in die Steckdose eingesteckt ist.
2) ob der Stromkreis funktionsfähig ist und den am Typenschild der Maschine angegebenen Parametern entspricht Abb.1).
3) ob die eventuellen Sicherungen der Elektrik funktionsfähig sind.
4) ob die Tür korrekt verschlossen ist.
5) ob alle Anleitungen dieses Handbuchs korrekt befolgt wurden.

Der Trockner läuft nicht an.

- Prüfen Sie:

1) ob die Start-Taste gedrückt wurde (2).
2) ob der Kondensatbehälter entleert wurde.

Der Trockenzyklus dauert zu lange.

- Prüfen Sie:

1) ob die Belüftungsöffnung (Abb. 2) frei von Verstopfungen ist, welche die Zirkulation der Luft behindern könnten.

2) ob die Flusensiebe (Abb. 10 und 11) sauber sind und die wirkungsvolle Luftzirkulation gewährleisten.

NB: Bei Funktionsstörungen, oder wenn ein Problem anhält, ein autorisiertes Kundendienstzentrum kontaktieren.

dabei Modell und Seriennummer des Trockners angeben und die Art des technischen Defekts beschreiben, damit der Eingriff vereinfacht wird.

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des hbons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- orikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtan oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäß nützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die gesetzlich Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorge schriebenen Mindestbedingungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Geräte Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende turen sind kostenpflichtig.

Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt

Serviceadresse(n): ABC Vangerow Service GmbH

Jochen Rindt Strasse 1

1230 Wien

Hotline: [phone]

Email: [e-mail]

Hersteller-/Importeurbezeichnung: ANTONIO MERLONI Dienstleistungen GmbH

Produktbezeichnung: Kondenstrockner ELIN KWT 608 U

Produkt-/Herstellerkennzeichnungsnummer: Kondenstrockner ELIN KWT 608 U

Artikelnummer: 2670

Aktionszeitraum: 10/2008

Fehlerbeschreibung:

Name des Käufers:

PLZ/Ort: Straße:

Tel.Nr./email:

Unterschrift: ....
