Produkttyp	Wäschetrockner
Marke	Eudora
Modell	HPD 7
Bauart	Kondensationstrockner
Energieeffizienzklasse	D
Fassungsvermögen	7 kg
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mix, Schnell, Kaltluft
Schleuderzahl	1400 U/min
Geräuschpegel	65 dB(A)
Abmessungen (H x B x T)	85 x 60 x 60 cm
Gewicht	45 kg
Netzanschluss	230 V ~ 50 Hz
Sicherheit	Kindersicherung, Überhitzungsschutz
Pflege und Reinigung	Flusensieb regelmäßig reinigen; Kondensator reinigen
Ersatzteile	Ersatzteile über den Kundendienst erhältlich
Besonderheiten	Startzeitvorwahl, Knitterschutz

Häufig gestellte Fragen - HPD 7 Eudora

Wie reinige ich das Flusensieb?

Das Flusensieb sollte nach jedem Trocknungsgang gereinigt werden. Ziehen Sie das Sieb heraus, entfernen Sie die Flusen mit der Hand oder einem Tuch und setzen Sie es wieder ein.

Was bedeuten die Fehlermeldungen auf dem Display?

Die häufigsten Fehlermeldungen sind: "Flusensieb reinigen" (leeres Sieb), "Wassertank voll" (Kondenswasserbehälter leeren) und "Tür offen" (Tür schließen). Ausführliche Erklärungen finden Sie in der Bedienungsanleitung.

Wie oft muss der Kondensator gereinigt werden?

Der Kondensator sollte alle 1-2 Monate oder bei Anzeige der entsprechenden Meldung gereinigt werden. Entfernen Sie die Abdeckung und spülen Sie den Kondensator mit Wasser ab.

Kann ich den Wäschetrockner auf einer Waschmaschine platzieren?

Ja, wenn die Waschmaschine vibrationsdämpfend steht und das Gewicht des Trockners trägt. Verwenden Sie ein Anti-Rutsch-Pad.

Wie wechsle ich die Türanschlagrichtung?

Die Türanschlagrichtung kann durch Lösen der Scharniere und Versetzen der Tür auf die gegenüberliegende Seite geändert werden. Detaillierte Anleitung in der Gebrauchsanweisung.

Warum wird die Wäsche nicht vollständig trocken?

Mögliche Ursachen: Überladung, falsches Programm gewählt, verstopftes Flusensieb oder Kondensator, Raumtemperatur zu niedrig.

Wie hoch ist der Energieverbrauch?

Der Energieverbrauch beträgt etwa 2,3 kWh pro Trocknungsgang im Standardprogramm. Die genauen Werte finden Sie auf dem Energielabel.

Gibt es eine Kindersicherung?

Ja, Sie können die Kindersicherung aktivieren, indem Sie bestimmte Tasten gleichzeitig drücken (siehe Anleitung). Dann sind die Tasten gesperrt.

Was mache ich, wenn der Trockner nicht startet?

Prüfen Sie, ob der Netzstecker eingesteckt ist, die Tür geschlossen ist, das Programm richtig eingestellt ist und der Wassertank nicht voll ist.

Wo finde ich die Ersatzteile?

Ersatzteile können Sie beim Eudora-Kundendienst oder online über autorisierte Händler bestellen. Die genauen Teile finden Sie in der Ersatzteilliste der Anleitung.

BEDIENUNGSANLEITUNG HPD 7 Eudora

SehrgeehrterEudoraKunde!

WillkommeninderFamiliederKundenvonEudora.

Wirhoffen, dass Sieviele Jahre Freudean Ihrerneuen

Maschinehabenwerden.

Die Maschinehat viele Funktionen. Umdiese Funktionen

optimalzunutzen, empfehlenwir Ihnen, die

BedienungsanleitungvorInbetriebnahmederMaschinezu

lesen.DieBedienungsanleitungenthältaußerdem

InformationenzumSchutzderUmwelt.

Inhaltsverzeichnis

Vor der ersten Inbetriebnahme des Wäschetrockners

Sicherheit

Transport/Lagerung im Winter

Verpackungsmaterial

Recycling

Allgemein

Beschreibung des

Wäschetrockners

Ratschläge und Tipps vor dem Trocknen

Materialien, die im

Wäschetrockner getrocknet

werden können

Materialien, die nicht im

Wäschetrockner getrocknet

werden dürfen

Statische Aufladung

Sortieren Sie die Textilien

Wählen Sie das Programm

Auswahl von Zusatzfunktionen

Drücken Sie die Start Taste

Das Trockenprogramm ist abgeschlossen

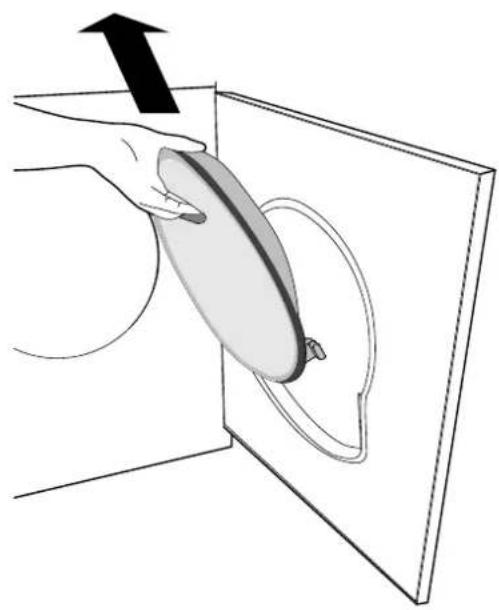

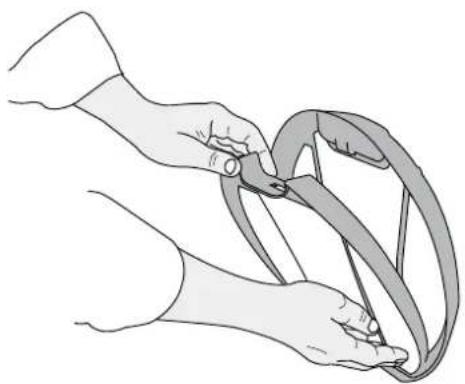

Reinigen des Flusensiebs

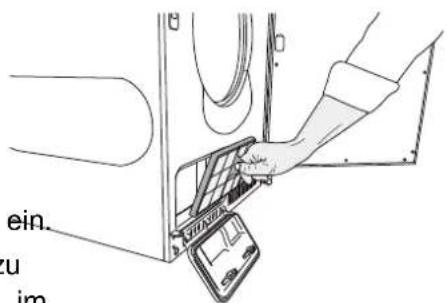

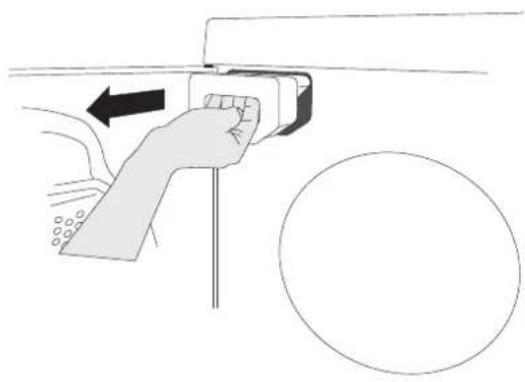

Ausleeren des

Kondenswasserbehälters

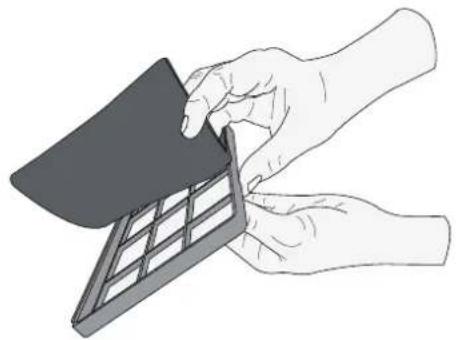

Reinigen des Dampffilters

Reinigen der Außenseite des

Trockners

3

Der Trockner startet nicht 19

4Sicherheitshinweise geht während eines

4 Programms aus 19

4 Das Trocknen dauert zu lang 19

5 Fehlermeldungen 19

5

6Kindersienerung Technische Daten 20

6 Standardtests 20

21Kundend

7 Bevor Sie sich an den

Kundendienst wenden 21

8

Aufstellen des Wäschetrockners 22

Justieren der Füße 23

Kondenswasser 24

Elektrischer Anschluss 24

8

Gehen Sie wie folgt vor: 26

10Trocknen

10

11

14

14

15

16Pflege und Reinigung

16

[Non-Text]

17

17

18

Vor der ersten Inbetriebnahme des Wäschetrockners

Pflegekennzeichen

Bestimmte Materialien dürfen nicht im Wäschetrockner getrocknet werden. Prüfen und befolgen Sie immer die Anweisungen auf den Pflegehinweisen jedes einzelnen Wäschstücks. Mehr Informationen finden Sie im Kapitel Ratschläge und Tipps vor dem Trocknen.

HINWEIS!

Wenn Sie den Wäschetrockner zum ersten Mal oder nach einer langen Pause wieder starten, kann ein leichtes dumpfes Geräusch zu hören sein. Dieses Geräusch ist völlig normal und verschwindet, wenn Sie den Trockner einige Male benutzt haben.

Lesen Sie die Bedienungsanleitung und bewahren Sie diese sorgfältig auf!

• Falls elektrische Installationen erforderlich sind, müssen diese von einem qualifizierten Elektriker ausgeführt werden.
• Der Wäschetrockner darf nur zum Trocknen entsprechend dieser Anleitung verwendet werden.
• Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.
• Anschlusskabel dürfen nur von einem qualifizierten Elektriker ausgetauscht werden.
• Eine ausreichende Belüftung ist erforderlich, um zu verhindern, dass Rauch von offene

Feuern oder Dämpfe von Geräten, die Brennstoffe verbrennen, in den Raum gesog werden, wenn der Wäschtrockner in Betrieb ist.

• Trocknen Sie keine schmutzige Wäsche im Wäschetrockner.
• Textilien, die mit z. B. Speiseöl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Wachs oder Wachsentferner in Berührung gekommen sind, müssen mit heißem Wasser und extra Waschmittel gewaschen werden, bevor sie im Wäschetrockner getrocknet werden.
• Gegenstände, wie Schaumgummi, Latex, Kunststoffe, wasserfeste Textilien, gummibeschichtete Gegenstände und Kleidungsstücke oder mit Schaumstoff g Kissen dürfen nicht im Wäschetrockner getrocknet werden.
• Weichmacher oder ähnliche Produkte sollten nur nach der Empfehlung des jeweiligen Si Herstellers verwendet werden.

Die Maschine darf nicht von Personen (auch nicht von Kindern) bedient werden, die körperlich oder geistig behindert sind oder keine Erfahrungen bzw. Kenntnisse in der Bedienung haben. Diese Personen müssen vorher von der Person, die für Ihre Sicherhe verantwortlich ist, in die Bedienung eingewiesen werden.

- Um sicherzustellen, dass sie nicht mit der Maschine spielen, sollten kleine Kinder beaufsichtigt werden.

Sicherheit

• Der Trockner darf nicht zum Trocknen von Textilien verwendet werden, die Sie selbst chemisch gereinigt haben oder deren Gewebe Reste von brennbaren Flüssigkleiten enthalten.
• Ein Schwimmer schaltet den Trockner ab, wenn der Schlauch für das Kondenswasser blockiert ist, oder wenn die Gefahr besteht, dass Kondenswasser überläuft.

WARNING!

Wenn der Wäschetrockner läuft, wird dessen gen Rückseite sehr heiß. Lassen Sie den Trockner vollständig auskühlen, bevor Sie die Rückseite berühren.

Aufstellen

Siehe Abschnitt Installation.

WARNUNG!

Die Maschine nicht starten, bevor sie sich in Position für 24 Stunden befindet. Wenn der Wäschetrockner aus irgendeinemGrundfür den Transport oder für Servicearbeiten hingelegt werden soll, muss er von vorn gesehen auf c linke Seite gelegt werden.

Transport/Lagerung im Winter

Falls Sie den Trockner bewegen oder im Winter

in unbeheizten Räumen lagern wollen, müssen Sie vorher das Kondenswasser entleeren.

Verpackungsmaterial

Sortieren Sie das Verpackungsmaterial entsprechend Ihren lokalen Richtlinien.

Recycling

Die Maschine ist recycelbar und entsprechend etikettiert. Um Personenschäden vorzubeugen, muss die Maschine unbrauchbar gemacht werden, wenn sie entsorgt werden soll. Wenden Sie sich an Ihre lokalen Behörden, um zu erfahren, wo und wie Sie die Maschine korrekt entsorgen können.

Kindersicherung

Allgemein

WARNUNG!

Erlauben Sie Kindern nicht, mit dem Wäschetrockner zu spielen.

• Wenn die Tür bei laufendem Programm geöffnet wird, können die Textilien sehr heiß sein, es besteht Verbrennungsgefahr.
• Der Wäschetrockner startet nicht automatisch, wenn die Tür geschlossen wird (z. B., wenn ein Kind die Tür von innen schließt).

Beschreibung des Wäschetrockners

1 2 3 4

5 6

7

Flusensieb5.Hauptschalter1.

Äußere Tür6.Kondenswasserbehälter2.

Verdampfer und Filter7.Bedienblende3.

Typenschild4.

Ratschläge und Tipps vor dem Trocknen

Hier folgen einige Tipps, die Ihnen vor der

Trocknen hilfreich sein könnten.

Trocknen Sie nicht im Wäschetrockner.

- Materialien mit dem Vermerk "nicht bei Hitze trocknen".

Gewebe, die Sie selbst chemisch gereinigt haben.

• Plastikschaum.
• Fiberglas.
• Wolle darf nicht im Wäschetrockner getrocknet werden, da sie dabei verfilzen kann.

Wurden die Textilien geschleudert?

Textilien, die im Wäschtrockner getrocknet werden sollen, sollten bei 1000 U/min oder höheren Umdrehungszahlen geschleudert werden. Höhere Schleuderdrehzahlen sparen Energie und Zeit.

Materialien, die im Wäschetrockner getrocknet werden können

☐ Dieses Symbol zeigt an, dass das Material im Wäschetrockner getrocknet werden kann. Am besten eigenen sich Gewebe wie Baumwolle, Frottee und synthetische Fasern zum Trocknen im Wäschetrockner. Kleidungsstücke werden im Vergleich zum Trocknen auf der Wäscheleine weicher, wenn sie im Wäschetrockner getrocknet werden.

HINWEIS!

Durch Trocknen im Wäschetrockner wird das Gewebe nicht signifikant abgenutzt. Im Fusselsieb hängenbleibende Fussel bestehen aus Staub und Gewebeteilen, die sich durch normale Verwendung der Textilien lösen.

Materialien, die nicht im Wäschetrockner getrocknet werden dürfen

Dieses Symbol zeigt an, dass das Material nicht im Wäschetrockner getrocknet werden darf. Bestimmte Materialien können schmelzen oder ein Feuerrisiko darstellen, wenn sie Hitze ausgesetzt werden, andere können ihre Form verlieren oder einlaufen.

Ratschläge und Tipps vor dem Trocknen

Statische Aufladung

Um zu vermeiden, dass sich die Wäsche statisch auflädt können Sie folgendes tun:

• Verwenden Sie beim Waschen Weichspüler.
• Warten Sie nach dem Trockenprogramm fünf Minuten, bevor Sie die Tür öffnen und die Wäsche aus dem Trockner entnehmen.

HINWEIS!

Sie können den Wäschtrockner stoppen, indem Sie die Stop Taste drei Sekunden lang drücken oder indem Sie die Tür öffnen. In beiden Fällen wird das Programm gestoppt und startet bei einem Neustart vom Anfang.

Wenn Sie das Programm nicht neu starten möchten, alle Wäschestücke sofort aus der Trommel nehmen und ausbreiten, damit die Hitze entweichen kann.

Trocknen

Hier lesen Sie Schritt für Schritt, wie Sie bestmögliche Trockenergebnisse erzielen können.

Sortieren Sie die Textilien

Sie erzielen die gleichmäßigsten

Ergebnisse, wenn die zu trocknenden

Textilien aus dem gleichen Material hergestellt sind. Schließen Sie Reißverschlüsse, Knöpfe und Gürtel, sortieren Sie die Textilien und stellen Sie die Temperatur ein.

2 Drücken Sie den Hauptschalter, bis das Display leuchtet.

3 Öffnen Sie die Tür, beladen den Trockner und schließen die Tür

Trocknen

4 Wählen Sie das Programm

Programmwähler

Displayfenster

Hauptschalter

Wahltasten

Start Stop

Zusatzfunktionen

Wählen Sie ein Programm durch Drehen des Programmwählers. Neben dem gewählten Progr. leuchtet eine LED. Mit den Optionstasten können zusätzliche Optionen gewählt werden.

Regeln zur Benutzung der verschiedenen

Programme:

Extratrocken

Dieses Programm ist für schwer zu trockr Textilien, wie etwa Jeans mit sehr dicken

HINWEIS!

Vor allem gestricktes Gewebe kann beim Trocknen einlaufen. Verwenden Sie für diese Textilien die Programme Extratrocken,

Normaltrocken oder Bügeltrocken. Ziehen Sie die Kleidungsstücke direkt nach dem Trockn in Form.

Schranktrocken und Normaltrocken

Diese Programme enden automatisch, wenn Textilien trocken sind. Die Schranktrocken Programme ergeben eine etwas trockenere Wäsche als Normaltrocken.

Bügeltrocken

Dieses Programm schaltet die Heizung ab, die Textilien bügeltrocken sind.

Zeitprogramm

Die Wahl des geeigneten Programms hängt davon ab, was Sie mit den Gegenständen nach dem Trocknen tun wollen. Durch Ausprobieren Nähnten. Sie die für Sie beste Variante heraus. V Sie zum Trocknen einer Ladung gemischter Gewebe das Zeitprogramm wählen, können einige Stücke ein wenig feucht bleiben. Trocknen Sie die feuchten Teile mit dem Zeitprogramm f weitere etwa 30 Minuten.

Stellen Sie die gewünschte Zeit durch Drücken der Startzeitvorwahl Taste ein. Eine Programmzeit zwischen 30 Minuten und 3 Stunden kann gewäh werden. Mit jedem Tastendruck verändert sich die Zeit um 15 Minuten.

HINWEIS!

Wenn Sie ein Zeitprogramm mit einer zu lange Programmzeit wählen, können die Textilien "übertrocken" werden. Dadurch können diese obald Telle zerknittern, einlaufen oder rau werden. Synthetische Materialien können sich mit statischer Elektrizität aufladen.

Trocknen

Lüften

Verwenden Sie das Programm Lüften, wenn Sie Textilien nur auffrischen, lüften oder weicher machen wollen.

Stellen Sie die gewünschte Zeit durch Drücken der Startzeitvorwahl Taste ein. Eine Programmzeit zwischen 30 Minuten und 3 Stunden kann gewählt werden. Mit jedem Tastendruck verändert sich die Zeit um 15 Minuten.

Trocknen

Programmübersicht

Hier einige Beispiele für den Energieverbrauch und Zeitbedarf einiger Programme. Die Tabelle Wirkung verschiedener Schleuderdrehzahlen beim Waschvorgang. Der Verbrauch kann je nach Raumtemperatur, Luftfeuchtigkeit, Beladung, Schwankungen in der Stromversorgung und je nach gewählten Optionen variieren.

Die unten angegebenen Verbrauchswerte gelten bei:

23 °CUmgebungstemperatur:

55 %Luftfeuchtigkeit:

Normal Trocknertemperatur:

			Schleudergeschwindigkeit (U/min)	Bekaplenkmalch/Progricht (kWh)	Programmdauer, clrka (Min.)
Extratro-cken	Baumwolle, Leinen	1/1	800 U/min	2,4	3:15
			1000	U/min	2:502,0
			1400	U/min	2:401,9
			1600	U/min	2:351,8
Schranktro-cken	Baumwolle, Leinen	1/1	800 U/min	2,0	2:50
			1000	U/min	2:301,8
			1400	U/min	2:151,6
			1600	U/min	2:051,5
	Knitterfest, Polyes-ter/Baumwolle	1/2	1000 U/min	1,0	1:25
Normaltro-cken	Baumwolle, Leinen	1/1	800 U/min	1,8	2:30
			1) 1000	U/min	2:201,68
			1400	U/min	2:001,4
			1600	U/min	1:401,2
	Knitterfest, Polyes-ter/Baumwolle	1/2	1) 1000	U/min	0:550,65
Bügeltro-cken	Baumwolle, Leinen	1/1	800 U/min	1,6	2:10
			1) 1000	U/min	1:551,39
			1400	U/min	1:301,1
			1600	U/min	1:100,8

1) Testprogramm in Übereinstimmung mit EN 61121:2005. Während des Tests muss der Wäschetrockner einen 10A-Anschluss haben und das Kurzprogramm muss aktiviert sein. Nach dem Waschen muss die Wäsche bei 1.000 U/min geschleudert werden.

Trocknen

Auswahl von Zusatzfunktionen

Startzeitvorwahl

Durch die Auswahl von Optionen können Sie die Trocknerprogramme an Ihre Anforderungen anpassen. Die verfügbaren Optionen sind vom gewählten Programm abhängig. Nachdem Sie das Programm gestart haben, werden die gewählten Optionen für da nächste Mal gespeichert, wenn Sie das gleich Programm verwenden. Die Ausnahme ist Startzeitvorwahl, diese Option wird nicht für d nächste Mal gespeichert.

Temperatur niedrig

Sie können Temperatur niedrig mit allen Programmen wählen mit Ausnahme von

- Wählen Sie Temperatur niedrig durch der Taste neben dem Symbol.

• Die Anzeige neben der Taste leuchtet, Temperatur niedrig gewählt wurde.

Express

Sie können Express mit allen Programmen Ausnahme von Lüften wählen. Das Programm wird um etwa 12 Minuten verkürzt.

• Drücken Sie die Taste neben dem Symb
  • Die Anzeige neben der Taste leuchtet, w Kurzprogramm gewählt wurde.

Knitterschutz

Mit dieser Option rotiert die Trommel zwei Stunden lang jeweils für drei Sekunden pro

nachdem das Trockenprogramm beendet wurde. Damit wird verhindert, dass die Kleidungstücke

in der gleichen Position liegen bleiben und knittern, wenn Sie sie nicht gleich nach de des Trockenprogramms entnehmen können. Ka

nicht für das Programm Lüften gewählt werden.

• Wählen Sie Knitterschutz durch Drücken der Taste neben dem Symbol.
  • Die Anzeige neben der Taste leuchtet, wenn Knitterschutz gewählt wurde.
  ler
  [Non-Text]
  venn
  [Non-Text]

Wählen Sie ein Programm und drücken Sie da Startzeitvorwahl. Drücken Sie die Taste, um eine Startzeit von 1 bis 24 Stunden zu wählen. Die Anzeige neben der Taste leuchtet, wenn diese mit Option aktiviert ist. Drücken Sie danach Start, das Maschine rechnet jeweils eine Stunde herunterche und startet zur eingestellten Startzeit. Um abzubrechen drücken Sie Startzeitvorwahl und das halten Stop drei Sekunden lang gedrückt. Startzeitvorwahl kann nicht mit Zeitprogramm oder Lüften gewählt werden.

Drücken Sie die Start Taste Verbleibende Trockenzeit

cken Einige Minuten nach dem Programmstart wird die geschätzte verbleibende Trockenzeit im Display angezeigt. Die Anzeige 1:35 bedeutet beispielsweise, dass die Ladung in etwa 1 Stun und 35 Minuten trocken ist.

Die tatsächlich verbleibende Zeit kann länger sein maits die im Display angezeigte voraussichtliche

Zeit. Die verbleibende Zeit wird dann als 0:15

angezeigt, bis die Beladung ausreichend trocken

1st. Wenn Sie Express gewählt haben, zeigt da

Display stattdessen 0:05.

Sie können den Wäschtrockner stoppen, indem Sie die Stop Taste drücken oder indem Sie d Tür öffnen. In beiden Fällen wird das Programr

gestoppt und startet bei einem Neustart vom Ahrang.

HINWEIS!

Das Programm wird nicht beeinflusst, wenn Sie den Programmwähler nach dem Programmstart Verstellen.

den.

Trocknen

7 Das Trockenprogramm ist abgeschlossen

Das Kühlgebläse des Kompressors läuft noch eine Zeit lang nach Beendigung des Programms, stoppt aber automatisch, wenn irgend eine Taste oder ein Drehknopf aktiv wird.

Wenn das Flusensieb verstopft ist, kann der automatische Überhitzungsschutz des Geräts ausgelöset werden. Reinigen Sie das Sieb, warten Sie, bis sich die Maschine abgekühlt hat, und versuchen Sie sie dann zu starten. Wenn sie sich noch immer nicht starten lässt: Rufen Sie bitte den Kundendienst an.

Der Text End wird im Display angezeigt, so bald nach dem Trocknen

das Programm beendet wurde. Wenn die Option

Knitterschutz aktiviert wurde, rotiert die Trommel nach Programmende zwei Stunden lang jeweils drei Sekunden pro Minute.

Drücken Sie den Hauptschalter. Entnehmen Sie die Wäsche und schließen Sie die Tür, damit kleine Kinder nicht in den Trockner klettern können.

Kondenswasser

Das kondensierte Wasser muss nach jeder

Ladung entleert werden. Entnehmen Sie den

Behälter für das kondensierte Wasser, entleeren sie ihn und setzen Sie ihn wieder ein. Wenn der

Behälter für kondensiertes Wasser zu voll ist, wird das Programm unterbrochen. Entleeren Sie den

Behälter und drücken Sie die Start Taste, um das Programm wieder zu starten.

TIPP!

Da das kondensierte Wasser entkalkt ist, kann es in Dampfbügeleisen verwendet werden.

Gießen Sie es durch einen Kaffeefilter.

HINWEIS!

• Das Flusensieb in der Außentür nach jeder Ladung reinigen. Siehe Kapitel Pflege und Reinigung.
• Den Dampferzeuger und den Dampffilter in den auf dem Display der Maschine angegebenen Intervallen oder häufiger reinigen.
• Entleeren Sie den Kondenswasserbehälter nach jedem Trockenvorgang.

WARNUNG!

Pflege und Reinigung

Reinigen des Flusensiebs

Das Flusensieb muss nach jeder Beladung gereinigt werden.

1. Nehmen Sie das Sieb aus der Halterung in der Tür.

2. Öffnen Sie das Flusensieb. Drücken Sie mit Ihrem Daumen wie abgebildet auf die Ecke und ziehen Sie das Sieb heraus.

1. Entfernen Sie mit der Hand oder einem weichen Tuch sämtliche Flusen aus dem Sieb Benutzen Sie bei Bedarf einen feuchten Schwamm und etwas Reinigungsmittel, um Ablagerungen zu entfernen. Trocknen Sie das Sieb sorgfältig mit einem Tuch.

Pflege und Reinigung

1. Schließen Sie das Flusensieb und setzende Sie Maschine angezeigt werden oder auch es wieder in die Tür ein. Schließen Sie häufiger.

Flusensieb, bevor Sie die Tür schließen. 1. Entfernen Sie den Sockel.

Ausleeren des Kondenswasserbehälters

1. Den Filter durch Ziehen des "Griffs" in der herausziehen.

Wenn die Maschine nicht an einen separaten Abfluss angeschlossen ist, muss der Kondenswasserbehälter nach jedem

Trockenvorgang geleert werden. Entnehmen Sie den Behälter für das kondensierte Wasser, entleeren sie ihn und setzen Sie ihn wieder

Wenn der Behälter für kondensiertes Wasser voll ist, wird das Programm unterbrochen und Display wird F10 angezeigt. Entleeren Sie der Behälter und drücken Sie die Start-Taste, um Programm wieder zu starten.

Hinweise zum Anschluss an einen separaten Abfluss finden Sie in der Installationsanleitung.

ein. zu im

Die Flusen vom Filter mit der Hand entfern Dasutzen Sie ein weiches, trockenes Tuch, um Ablagerungen zu entfernen.

Reinigen des Dampffilters

Flusen sollten aus dem Netzfilter und dem Schaumstofffilter auf der Innenseite der Tür in den Intervallen entfernt werden, die auf dem Display

Pflege und Reinigung

1. Den Schaumstofffilter hinter dem Netzfilter entfernen.

Reinigen der Außenseite des Trockners

Reinigen Sie die Außenseite des Trockners und die Bedienblende mit einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel, da diese den Trockner beschädigen. Reinigen Sie den Trockner nicht mit einem Schlauch oder Spritzwasser.

HINWEIS!

1. Den Schaumstofffilter in einer Waschmasch mit einem Spül- oder Schnellprogramm waschen. Es ist kein Waschmittel oder Waschprogramm mit höheren Temperaturen erforderlich. Die Flusen werden entfernt u der Filter wird nicht beschädigt.

Achten Sie darauf, dass sich um den Trockner Herum kein Staub ansammelt. Halten Sie den Bereich um den Wäschetrockner herum sauber und kühl. Staub, Hitze und Feuchtigkeit verlängern die Trockenzeiten.

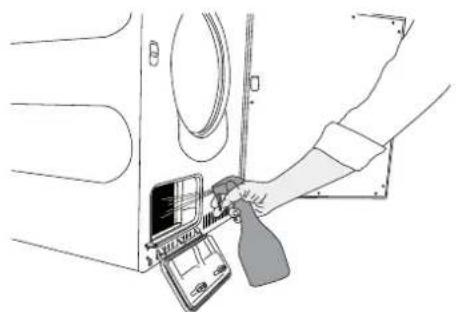

1. Den Dampfer durch Aufsprühen von Wasser auf die Lamellen mit einer "Blumenspritze" reinigen. Das Wasser entfernt die Flusen, die von der Kondenswasserpumpe abgepumpt werden.

1. Beide Filter wieder einsetzen und die Tür schließen.

HINWEIS!

Die Lamellen möglichst nicht berühren. Sie sind sehr dünn und können leicht beschädigt werden. Wenn die Lamellen verbogen oder beschädigt sind, reduziert sich die Leistung der Kondensationseinheit und damit auch die Leistung des Wäschetrockners deutlich.

Problemlösung

Der Trockner startet nicht

Prüfen Sie,

• ob die Tür richtig geschlossen ist.
- ob der Hauptschalter eingeschaltet ist.
- das die Startzeitvorwahl Option nicht gewählt wurde. Um Startzeitvorwahl abzubrechen, drücken Sie die Stop Taste drei Sekunden lang.
- dass der Netzstecker eingesteckt ist.
- dass die Hauptsicherung nicht ausgelöst hat,
- dass der Überhitzungsschutz nicht ausgelöst hat.

Die Maschine geht während eines Programms aus

Der Überhitzungsschutz schaltet den

Wäschetrockner ab, wenn die Temperatur zu Wenn F30 im Display blinkt, ist die maximal hoch ist, wenn z. B. Staub das Flusensieb erlaubte Programmzeit erreicht. verstopft.

• Reinigen des Flusensiebs.
• Warten Sie, bis sich die Maschine abgekühlt hat, und versuchen Sie sie dann zu starten. Wenn sie sich noch immer nicht starten lässt: Rufen Sie bitte den Kundendienst an.

Das Trocknen dauert zu lang

- Überprüfen Sie, dass das Flusensieb nicht verstopft ist. Siehe Kapitel Pflege und Reinigung. - Entleeren Sie den Behälter für kondensiertes Wasser und überprüfen Sie, dass der Kondensator nicht zugesetzt ist. Siehe Kapitel Pflege und Reinigung.

Fehlermeldungen

Wenn im Display F10 blinkt, ist der Kondenswasserbehälter voll. Leeren Sie den Behälter und starten Sie das Programm erneut.

Wenn F29 im Display aufleuchtet, muss der Dampffilter gereinigt werden. Siehe Abschnitt Pflege und Reinigung.

Technische Informationen

Technische Daten

850 mmHöhe:

595 mmBreite:

585 mmTiefe:

52 kgGewicht (netto):

112 iTrommelvolumen:

7 kgMax. Fassungsvermögen:

50-55 U/minGeschwindigkeit:

Siehe TypenschildAnschlusswerte:

Rostfreier StahlTrommelmaterial:

Gehäuse:

Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl.

Aufstellung

freistehend oder auf einem Waschautomaten montiert

Standardtests

Für den Standardtest muss der Kondenswasserschlauch der Maschine an einen Abfluss ange sein.

Europa:

Trocknerleistung:

EN 611 21 (95/13/EEC). Programm 3 Normaltrocken, 7 kg Bau le, Temperatur Normal, Express. Die Maschine wurde für 1-Pha 10A getestet.

Energieerklärung:

EN 611 21 (95/13/EEC). Programm 3 Normaltrocken, 7 kg Bau le, Temperatur Normal, Express. Die Maschine wurde für 1-Pha 10A getestet.

Testmethode für die Geräusehme 704-2-6. sung:

Kundendienst

Bevor Sie sich an den Kundendienst wenden

Lesen Sie die Kapitel Problemlösung und Pflege und Reinigung, um zu überprüfen, ob Sie das Problem selbst lösen können. Halten Sie Modellnamen, Typenbezeichnung und Seriennummer bereit, wenn Sie sich an den Kundendienst wenden müssen.

Den Modellnamen (1) finden Sie auf der ersten Seite der Bedienungsanleitung und auf dem Bedienfeld der Maschine. Die Typenbezeichnung (2) und die Seriennummer (3) finden Sie auf dem Typenschild, das sich vorn am Wäschetrockner an der Innenseite der Außentür befindet.

2

TYPE TD70.1

3

Installation

WARNUNG!

Die Maschine nicht starten, bevor sie sich in Position für 24 Stunden befindet. Wenn der Wäschetrockner aus irgendeinem Grund für den Transport oder für Servicearbeiten hingelegt werden soll, muss er von vorn gesehen auf linke Seite gelegt werden.

Aufstellen des Wäschetrockners

Der Wäschetrockner kann freistehend oder auf Waschautomaten gestellt werden. Denken Sie daran, dass der Wäschetrockner Wärme produziert und dementsprechend nicht in einem zu kleinen Raum aufgestellt werden sollte. Wenn der Raum sehr klein ist, dauert das Trocknen auf Grund der begrenzen Luftmenge länger.

WARNUNG!

• Elektrische Anschlüsse dürfen nur von qualifizierten Fachkräften durchgeführt werden.
• Der Trockner darf nicht so aufgestellt werden, dass sich die geöffnete Tür des Trockners und eine offene Zimmer- oder Schranktür berühren können.
  • Die Lüftung des Trockners darf nicht durch Vorhänge oder ähnliches verdeckt werden.

Montage:

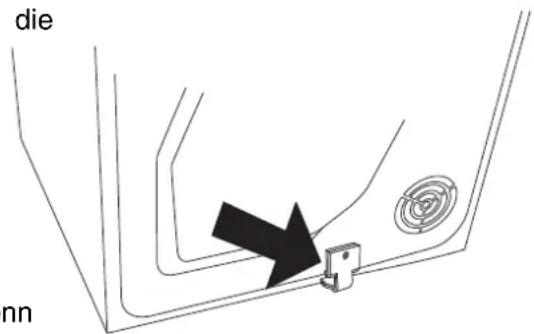

1. Entfernen Sie die zwei

Kippschutzvorrichtungen von der Rückseite der des Wäschetrockners. Ersetzen Sie die Schrauben, die die Kippschutzvorrichtungen gehalten haben.

die nn

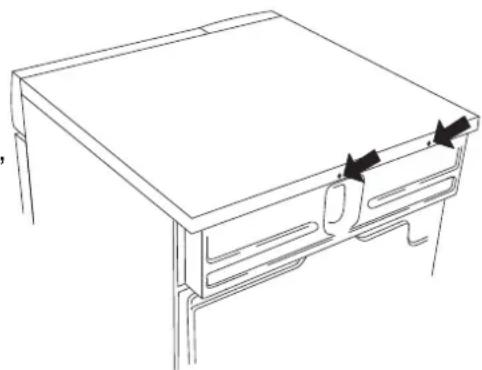

1. Lösen Sie die beiden angezeigten Schrauben auf der Rückseite der Maschine.

Lassen Sie für eine bessere Belüftung die des Raumes geöffnet, in dem der Wäschetrockner steht.

Freistehend

Der Wäschetrockner kann neben der Waschmaschine aufgestellt werden.

Stapeln

Der Wäschetrockner kann oben auf eine Eudora Waschmaschine gestellt werden. Die beiden mit der Maschine im Dokumentenbeutel mitgelieferten Fußuntersetzer verwenden und den Kippschutz an der linken unteren Ecke an der Rückseite der Maschine anbringen.

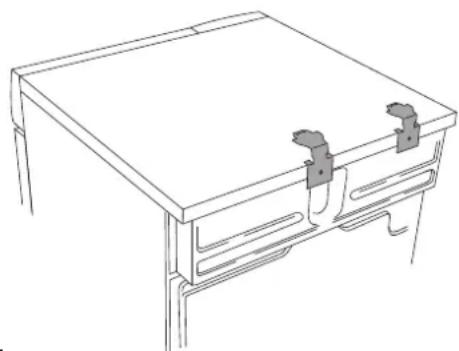

Für Sichern Sie den Kippschutz mit den beiden Schrauben, wie auf dem Bild gezeigt.

1. Befestigen Sie die Plastikuntersetzer, um vorderen Füße des Wäschetrockners am oberen Ende der Waschmaschine zu befestigen. Dies ist wichtig, da die Füße Wäschetrockners nur dann richtig auf der Waschmaschine stehen, wenn sie fest in Pastikuntsetzern sitzen.

Brechen Sie von den Fußuntersetzern das jeweils überflüssige Teil ab (siehe Skizze) und entfernen Sie anschließend das Papier von der selbstklebenden Oberfläche der Fußuntersetzer.

die Drücken Sie den Wäschetrockner unter den Metallklammern fest. Lassen Sie die Vorderkante dabei etwa 10 mm bis 20 mm dengehoben.

1. Senken Sie die Vorderseite des Trockners s ab, das dessen Füße genau in die Fußuntersetzer auf dem Waschautomaten passen und justieren Sie die Füße, um den der Trockner waagerecht auszurichten.

A

B

1. Setzen Sie die Fußuntersetzer wie auf der Skizze gezeigt bündig an Vorder- und Seitenkante des Waschautomats und drücken Sie die Untersetzer dann fest. Brechen Sie Endstücke ab.

Justieren der Füße

Schrauben Sie die Füße herein oder heraus, b der Wäschetrocker stabil und waagerecht steht.

1. Öffnen Sie die Abdeckungen der kleinen der Löcher unten auf der Rückseite des Wäschetrockners mit einem Hammer und einem Schraubendreher (Sie müssen sie nicht entfernen, sondern nur öffnen).

Installation

Kondenswasser

Die Maschine wird wie in Option 1 (Bild)

angeschlossen. Das bedeutet, dass das

kondensierte Wasser in den Behälter für

kondensiertes Wasser gepumpt wird, der von

Hand entfernt und entleert werden muss.

Sie können den Schlauch auch in ein

Waschbecken (2) oder in einen Abfluss im Boden

(2a) leiten und das Wasser so abpumpen.

Max 1000 m

Elektrischer Anschluss

Die Maschine an eine geerdete

Schutzkontaktsteckdose anschließen. Die

elektrische Steckdose muss außerhalb der

Installation montiert sein, damit sie leicht

zugänglich ist.

Anschluss bei Lieferung

• 230V, 1-Phase, 10A
- 50Hz
- Verwenden Sie einen Typ A Trennschalter.

Türanschlag

1 2 3 4

6 5

1. und unteren Ecken)

Verschlusshaken4.Scharnierstifte (oben und unten)1.

Scharniere (links + rechts)5.Abdeckplatte2.

Sockel6.Plastikstöpsel (an den oberen

Türanschlag

Sie können die Luke links und rechts aufhängen auschen Sie die Plastikstöpsel an den Gehen Sie wie folgt vor: unteren und oberen Ecken der Luke. Benutzen Sie einen flachen, Schreuzanischer um die

1. Entfernen Sie den Sockel.

unteren und oberen Ecken der Luke. Benutzei Sie einen flachen Schraubenzieher, um die Stöpsel zu entfernen.

1. Entfernen Sie das Scharnier, zwei Schrauben

2. Lösen Sie die Schrauben der Scharniere leicht befestigen Sie die Luke und schließen Sie diese. Ziehen Sie die Scharniere an. Bringen Sie den Sockel wieder an.

1. Heben Sie die Luke an und entfernen Sie diese. Stützen Sie die Luke gleichzeitig ab.

2. Entfernen Sie beide Türstifte (oben und unten). Befestigen Sie diese an der gegenüberliegenden Seite der Tür. Bringen Sie die Scharniere wieder an.

1. Den Türschnapper (durch Anheben und Abziehen) sowie die Abdeckplatte der Tür und der Maschine lösen und entfernen. Den Türschnapper und die Abdeckplatte austauschen.

- Trocknen Sie Gewebe des gleichen Typs, um sicherzustellen, dass alles so gleichmäßig wie möglich trocknet.

Drücken Sie die Start Taste

2 Schalten Sie den Hauptschalter ein.

6 Das Trockenprogramm ist abgeschlossen

Füllen Sie die Wäsche ein

- Schließen Sie die Tür.

• End wird im Display angezeigt, sobald das Programm beendet wurde. Wenn die Option Knitterschutz aktiviert wurde, rotiert die Trommel nach Programmende zwei Stunden lang jeweils drei Sekunden pro Minute.
• Reinigen Sie das Flusensieb nach jeder Ladung.

4 Wählen Sie ein Programm und Zusatzfunktionen

• Drehen Sie den Programmwähler auf das gewünschte Programm.
• Zusatzfunktionen und Einstellungen wählen.

7 Nach dem Trocknen

- Schalten Sie den Hauptschalter aus und schließen Sie die Tür.
