BEDIENUNGSANLEITUNG BDA DAM 6 Eudora

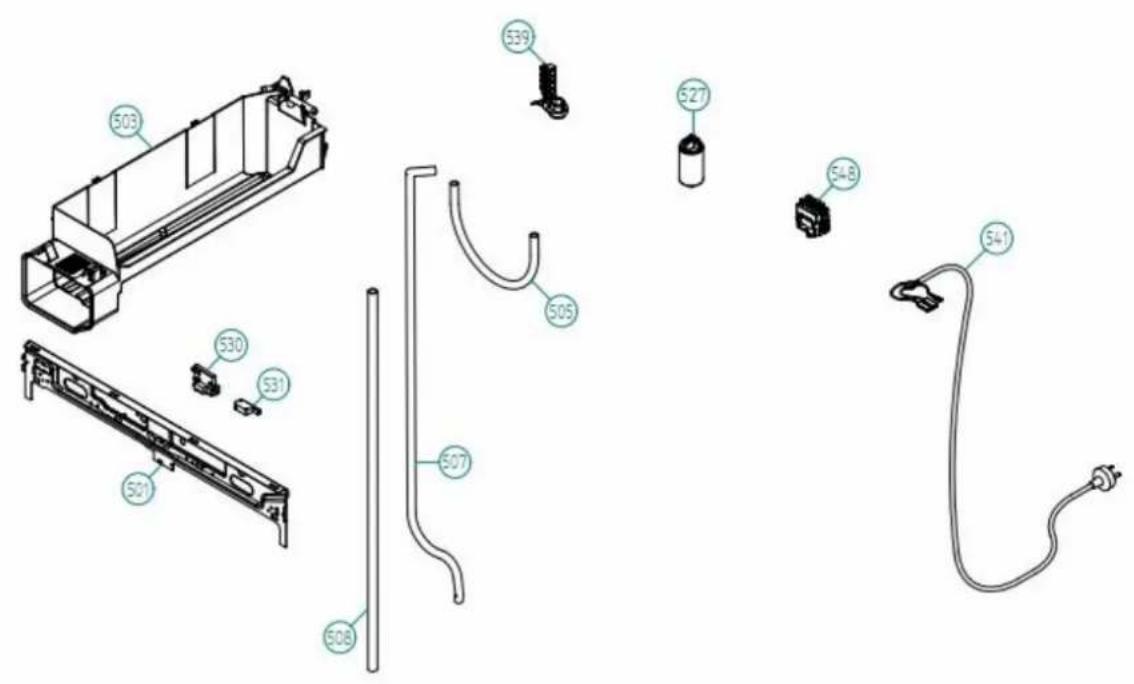

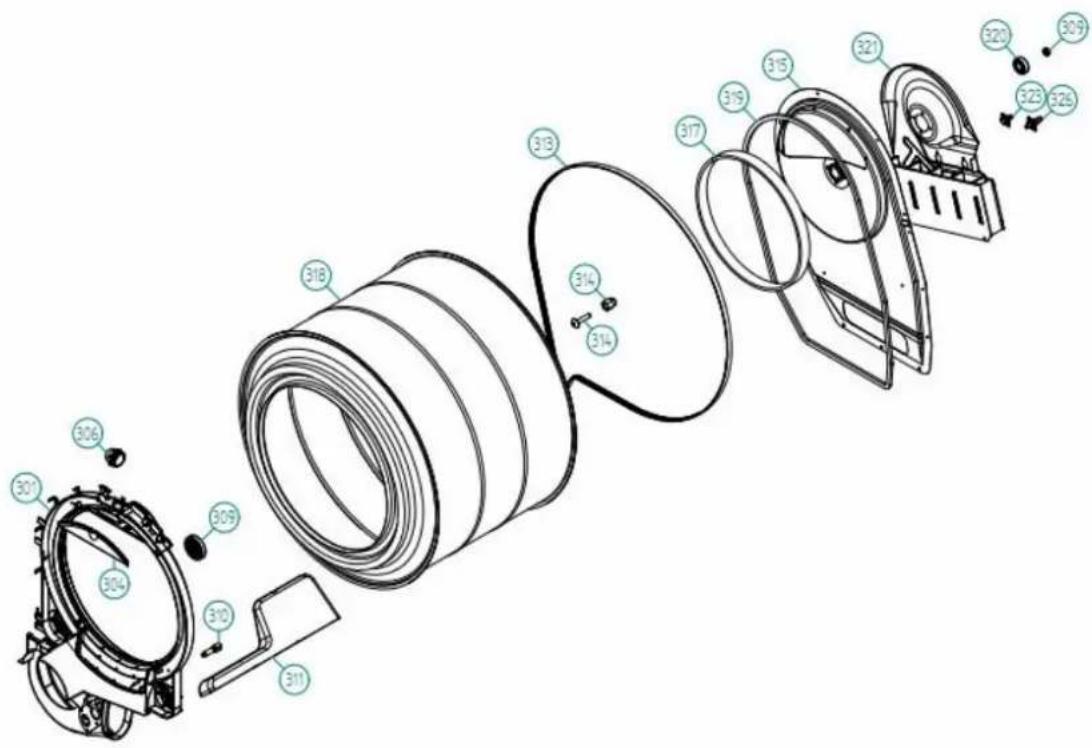

GEBRAUCHSANWEISUNG ZU ERSATZTEILEN
549136
Datum der Herausgabe: 27.10.2010

| Position | Ersatzteil-Nr. | Beschreibung | ||||
| 101 8061817-81 | OBERER DECKEL, GRAU, METALL | 1 Stk. | ||||
| 101-a | 8900338 | SCHRAUBE | ersetzt | 8902362 | ||
| 101-b 8901413 | SICHERUNGSUNTERLAGE AZ 4,3 GALV | 2 Stk. | ||||
| 106 8801174-81 | SEITENPANELE KOMPL. WM20 | 2 Stk. | ||||
| 107 | 8061763 | RILLE FÜR DAS VORDERBLECH / OBERER DECKEL2 Stk. | ||||
| 108 | 8061916 | KABELHALTER WMD20 UL4 | 1 Stk. | |||
| 112 | 8084382-GHC-81 | VORDERSEITE | 1 | |||
| 112-a | 8900338 | SCHRAUBE | ersetzt | 8902362 | ||
| 112-b | 8900327 | SCHRAUBE– RTS ST 4,2X13 FZB T20 | 4 Stk. | |||
| 119 | 8077511-81 | UNTERGESTELL | 1 | Stk. | ||
| 123 | 8076075-81 | DECKEL | DES | LÜFTERS | ||
| 130 | 8053980 | DECKEL DER SPITZE,FÜR DIE OBERFLÄCHE BEHANDELT | 2 Stk. | |||
| 132 | 8064114 | SCHALE, SELBSTKLEBEND, IM SACK (2 Stk.) | 1 Stk. | |||
| 133 | 8054733 | GUMMI SCHLAUCH 9X13X2000 | 1 Stk. | |||
| 134 | 8076336 | HINTERER PANEEL INNEN TD25 | 1 Stk. | |||
| 134 | 8076336-A | HINTERER PANEEL INNEN | 1 Stk. | |||
| 134-a | 8900338 | SCHRAUBE | ersetzt | 8902362 | ||
| 136 | 8079928 | RAHMEN | ROHR | 2 | Stk. | |
| 136 | 8083561 | KABELHALTER | TD | 1 | ||
| 139 | 8061618 | UNTERSEITE | WMD20 | |||
| 140 | 8059334 | GUMMIFUSS D35xM10 INC. NUT | 4 Stk. | |||

DRÄHTE IN ALLEN MASCHINEN
INNENVERBINDUNG
DRAHTE IN EINIGEN MASCHINEN
KONDENSMASCHINE
KABELPOSITIONEN
1: THERMISTOR
2: RADIALSCHALTER
4: MOTOR, ABLAUFPUMPE, SCHWIMMSCHALTER
5: TÜRSCHALTER
6: KOMMUNIKATIONSSCHNITTSTELLE
7: MÜNZENZÄHLER
8: EINSPEISUNG
9: HEIZKÖRPER
WIDERSTAND BEI ZIMMERTEMPERATUR (CA. 20 °C / 68 °F)
WERTE VON +/-10% GELTEN ALS NORMAL
F: FILTER ZUR UNTERDRÜCKUNG DER FUNKSTÖRUNG 680 K Ohm
EL: HEIZKÖRPER 550 W
EL: HEIZKÖRPER 1050 W 45,3 Ohm
EL: HEIZKORPER 1950 W 20,5 Ohm
MO: MOTOR
T1: THERMOSTAT, ÜBERHITZUNG (ERHITZER)
T2: THERMOSTAT, UBERHITZUNG (ERHITZER)
FB: SCHWIMMSCHALTER
DB: TURSCHALTER
R1: RADIALSCHALTER
CI: KOMMUNIKATIONSSCHNITTSTELLE


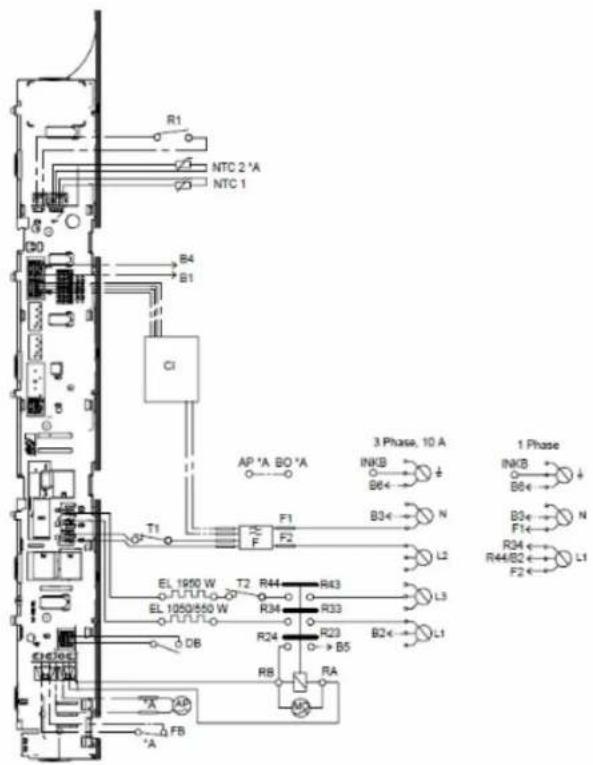

R1 NTC 2 *A NTC 1 B0 B4 B1 CI AP *A BO *A 3 Phase, 10 A INKB B6← N B3← L2 T1 F1 F2 1 Phase INKB B6← N B3← R44/B2 F2← L1 EL 1950 W T2 R44 R43 EL 1950/550 W R34 R33 L3 DB R24 R23 B2← → B5 L1 RB RA *A AB *A FBEINSPEISUNG AUSSCHALTEN (S1)
MIN. 5 SEKUNDEN WARTEN
S2 DRÜCKEN
EINSPEISUNG EINSCHALTEN (S1)
FÜNF MAL S2 DRÜCKEN, ZUM SERVICEANGEBOT WECHSELN
MIT STOP (S3) WIRD DIE EINSTELLUNG GEÄNDERT
DURCH DAS DREHEN DES RINGES WIRD EINE ANDERUNG DES WAHLS
VORGENOMMEN
MIT START (S2) WIRD DIE EINSTELLUNG GESPEICHERT UND DAS
SERVICEANGEBOT VERLASSEN
ANGEBOT EINSTELLUNG DES BENUTZERS
EINSPEISUNG AUSSCHALTEN (S1)
MIN. 5 SEKUNDEN WARTEN
S3 DRUCKEN
EINSPEISUNG EINSCHALTEN (S1)
S3 FÜNF MAL DRÜCKEN, ZUM ANGEBOT WECHSELN

LEITUNG MIT MÜNZENZÄHLER LEITUNG OHNE MÜNZENZÄHLER
SCHWARZ
BRAUN
BLAU
SCHWARZ
BLAU
GELBGRÜN
2009-12-03
ZEICHNUNG DES KREISES TD60.C
80 807 14 - 01
