BEDIENUNGSANLEITUNG DAM6C Eudora

VERSION MIT KONDENSATABLEITUNG

HANDBUCH FÜR INSTALLATION, WARTUNG UND BEDIENUNG DER MASCHINE

Inhaltsverzeichnis

Vor der ersten Inbetriebnahme des Wäschetrockners

4

14Einstellu

4Nicht im Wäschetrockner trocknen

14Einstellun

5Sicherheitshinweise

14Sprache

5Aufstellen

14Start mi

5Sicherheit

14Tonsignal

6Unterbrechen eines Programms

14Element

6Transport/Lagerung im Winter

15Pflege

6Verpackungsmaterial Ausleeren des

15Reinigen

6Recyclinkondenswasserbehälters 15

7KindersRehrengung der Außenseite des

7Allgemein Trockners 15

Aktivieren/Deaktivieren des Starts mit Kindersicherung

Reinigen der

7 Kondensations-Einheit 16

Beschreibung des

Wäschetrockners

8

17Probleml

9Bedienblende

17Der Tro

0 Die Wäsche trocknet nicht oder ist

Wurden die Textilien

zu trocken 17

geschleudert? 10

17Überhitzu

Materialien, die im

17Fehlerme

Wäschetrockner getrocknet

18Technisc

werden können 10

18Technisch

Materialien, die nicht im

18Standard

Wäschetrockner getrocknet

19Kundend

werden dürfen

10 Bevor Sie sich an den

10Statische Kundendienst wenden 19

11 Trocknen

20Installati

11Sortieren Sie die Textilien

20Aufsteller

Schalten Sie den Hauptschalter ein.

21Justieren

Öffnen Sie die Tür, beladen den

21Kondens

Trockner und schließen die Tür 11

22Elektrisch

11Wählen Sie das Programm

23Türansch

13Drücken Sie die Start-Taste

24Gehen

Das Trockenprogramm ist abgeschlossen

13

Inhaltsverzeichnis

	28Kurzanleitung
	28Gewebe
Schalten Sie den Hauptschalter ein.	28
	28Füllen Sie die Wäsche ein
Wählen Sie ein Programm und Zusatzfunktionen	28
	28Drücken Sie die Start Taste
Das Trockenprogramm ist abgeschlossen	28
	28Nach dem Trocknen

Vor der ersten Inbetriebnahme des Wäschetrockners

Nicht im Wäschetrockner trocknen

Bestimmte Materialien dürfen nicht im

Wäschetrockner getrocknet werden. Beachten

Sie immer die Pflegeanweisungen der

Textilhersteller. Weitere Informationen finden Sie

im Kapitel "Ratschläge und Tipps vor dem

Trocknen im Wäschetrockner".

HINWEIS!

Wenn Sie den Wäschetrockner zum ersten Mal oder nach einer langen Pause wieder starten, kann ein leichtes dumpfes Geräusch zu hören sein. Dieses Geräusch ist völlig normal und verschwindet, wenn Sie den Trockner einige Male benutzt haben.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung und bewahren Sie diese sorgfältig auf!

• Falls elektrische Installationen erforderlich sind, müssen diese von einem qualifizierten Elektriker ausgeführt werden.
• Der Wäschetrockner darf nur zum Trocknen entsprechend dieser Anleitung verwendet werden.
• Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.
• Anschlusskabel dürfen nur von einem qualifizierten Elektriker ausgetauscht werden.
• Eine ausreichende Belüftung ist erforderlich, Siehe Kapitel "Installation". um zu verhindern, dass Rauch von offenes Sicherheit
  Siehe Kapitel "Installation".

Feuern oder Dämpfe von Geräten, die Brennstoffe verbrennen, in den Raum gesogewerden, wenn der Wäschtrockner in Betrieb ist.

• Trocknen Sie keine schmutzige Wäsche im Wäschetrockner.
• Textilien, die mit z. B. Speiseöl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Wachs oder Wachsentferner in Berührung gekommen sind, müssen mit heißem Wasser und extra Waschmittel gewaschen werden, bevor sie im Wäschetrockner getrocknet werden.
• Gegenstände, wie Schaumgummi, Latex, Kunststoffe, wasserfeste Textilien, gummibeschichtete Gegenstände und Kleidungsstücke oder mit Schaumstoff gefüllte Kissen dürfen nicht im Wäschetrockner getrocknet werden.
• Weichmacher oder ähnliche Produkte sollten nur nach der Empfehlung des jeweiligen Herstellers verwendet werden.

Die Maschine darf nicht von Personen (auch nicht von Kindern) bedient werden, die körperlich oder geistig behindert sind oder keine Erfahrungen bzw. Kenntnisse in der Bedienung haben. Diese Personen müssen vorher von der Person, die für Ihre Sicherhe verantwortlich ist, in die Bedienung eingewiesen werden.

- Um sicherzustellen, dass sie nicht mit der Maschine spielen, sollten kleine Kinder beaufsichtigt werden.

WARNUNG!

Stoppen Sie den Wäschetrockner niemals, bevor das Programm vollständig durchgelaufen ist, es sei denn, Sie nehmen die Wäsche sofort komplett heraus und verteilen sie so, dass die Hitze entweichen kann.

Aufstellen

eSicherheit

• Der Trockner darf nicht zum Trocknen von gen Textilien verwendet werden, die Sie selbst ab chemisch gereinigt haben oder deren Gewebe Reste von brennbaren Flüssigkleiten enthalten.
• Der Wäschetrockner hat einen Überhitzungsschutz. Dieser schaltet den Trockner aus, sobald die Temperatur zu hoch wird.
• Ein Schwimmer schaltet den Trockner ab, wenn der Schlauch für das Kondenswasser blockiert ist, oder wenn die Gefahr besteht, dass Kondenswasser überläuft.

WARNUNG!

Wenn der Wäschetrockner läuft, wird dessen Rückseite sehr heiß. Lassen Sie den Trockner vollständig auskühlen, bevor Sie die Rückseite berühren.

Sicherheitshinweise

Unterbrechen eines Programms

Sie können ein Trockenprogramm unterbrechen, indem Sie:

• Die Tür öffnen. Die Trommel stoppt automatisch.
- Den Hauptschalter drücken.
- Halten Sie die Stop Taste für drei Sekunden gedrückt.

Wenn Sie das Trocknen fortsetzen möchten, schließen Sie einfach die Tür und drücken Sie die Start Taste.

Transport/Lagerung im Winter

Falls Sie den Trockner bewegen oder im Winter in unbeheizten Räumen lagern wollen, müssen Sie vorher das Kondenswasser entleeren.

Verpackungsmaterial

Sortieren Sie das Verpackungsmaterial entsprechend Ihren lokalen Richtlinien.

Recycling

Der Trockner ist recyclebar und entsprechend gekennzeichnet. Um Verletzungen zu vermeiden, darf der Trockner nicht mehr eingeschaltet werden können, wenn Sie sich entscheiden, ihn zu entsorgen. Wenden Sie sich an Ihre lokalen Behörden, um zu erfahren, wo und wie Sie den Trockner recyclein können.

Kindersicherung

Allgemein

WARNUNG!

Erlauben Sie Kindern nicht, mit dem Wäschetrockner zu spielen.

Der Wäschetrockner startet nicht automatisch, wenn die Tür geschlossen wird (z. B., wenn Kind die Tür von innen schließt). Um Kindern Starten eines Programms oder das Ändern ein laufenden Programms unmöglich zu machen, können Sie die Kindersicherung aktivieren.

Aktivieren/Deaktivieren des Starts mit Kindersicherung

So öffnen Sie das Einstellungsmenü:

1. Schalten Sie den Waschautomaten am Hauptschalter aus.

2. Die Tasten Stop drücken und die Maschine mit dem Hauptschalter einschalten. Danach ein die Taste Stop 5 Mal innerhalb von 10 Sekunden drücken.

3. Die Einstellung, die geändert werden soll, durch Drehen des Programmwählers auswählen.

4. Die Taste Stop einmal drücken.

5. Die Einstellung wie weiter unten beschrieben ändern und speichern.

6. Drücken Sie Start, um zum Programmmenü zurückzukehren.

Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht starter können.

1. Den Programmwähler drehen und "Kindersicherer Start ein " oder "Kindersicherer Start aus" wählen.

2. Die Taste Stop einmal drücken, um die Einstellung zu speichern.

Sie können die Kindersicherung vorübergehend deaktivieren, indem Sie gleichzeitig die Tasten Start und Stop drücken. Die Kindersicherung wird für 3 Minuten deaktiviert.

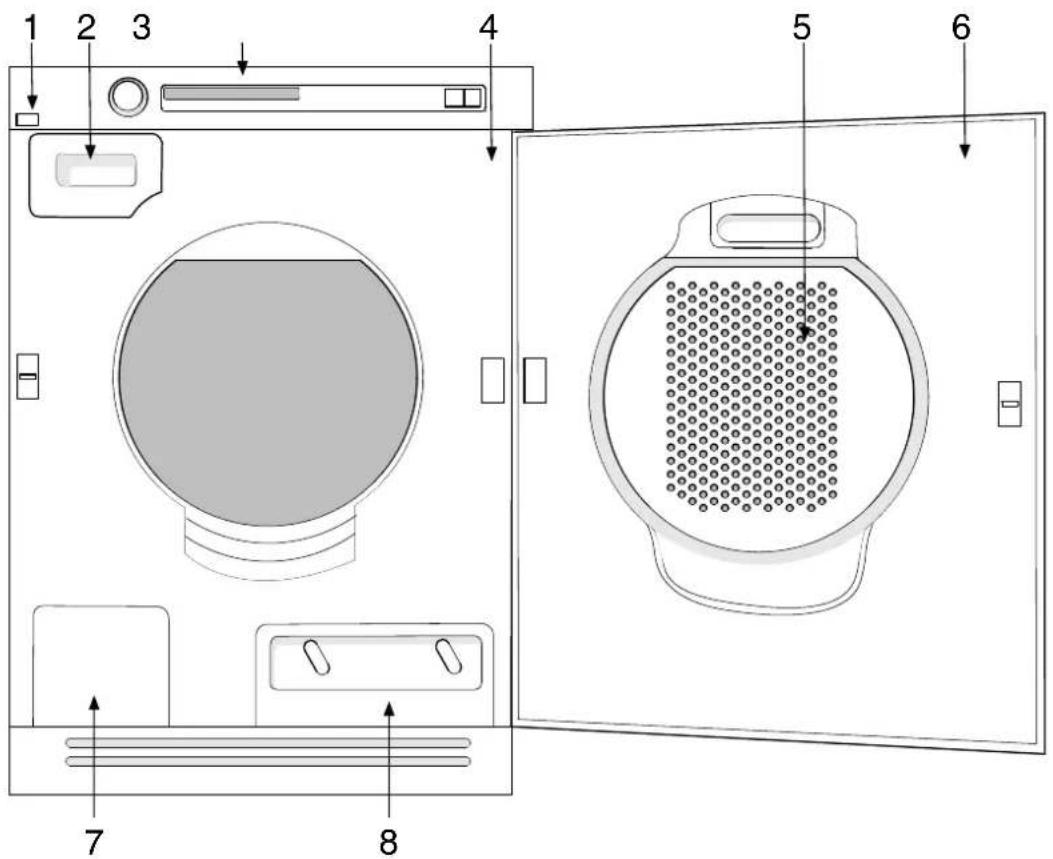

Beschreibung des Wäschetrockners

1 2 3 4 5 6 7 8

Äußere Tür6.Hauptschalter1.

Lüftung (hinter der Tür)7.Wassertank2.

Kondensator8.Bedienblende3.

Flusensieb9.Typenschild4.

Halterung für das Flusensieb5.

Start4Hauptschalter1

Stop5Programmwähler2

Displayfenster3

Ratschläge und Tipps vor dem Trocknen

Hier folgen einige Tipps, die Ihnen vor dem Trocknen hilfreich sein könnten.

Materialien, die nicht im Wäschetrockner getrocknet werden

Wurden die Textilien geschleudertürfen

Im Trockner zu trocknende Textilien sollten 1000 U/min oder mehr geschleudert werden. Höhere Schleuderdrehzahlen sparen Energie u Zeit.

Materialien, die im Wäschetrockner getrocknet werden können

Dieses Symbol zeigt an, dass das Material nicht im Wäschetrockner getrocknet werden darf. Bestimmte Materialien können schmelzen oder ein Feuerrisiko darstellen, wenn sie Hitze ausgesetzt werden, andere können ihre Form verlieren oder einlaufen.

☐ Dieses Symbol zeigt an, dass das Materia Wäschetrockner getrocknet werden kann. Am besten eigenen sich Gewebe wie Baumwolle, Frottee und synthetische Fasern zum Trocknen im Wäschetrockner. Kleidungsstücke werden im Vergleich zum Trocknen auf der Wäscheleine weicher, wenn sie im Wäschetrockner getrockn werden.

HINWEIS!

Durch Trocknen im Wäschetrockner wird die Gewebe nicht signifikant abgenutzt. Im Flusensieb hängenbleibende Flusen bestehen aus Staub und Gewebeteilen, die sich auch normalem Gebrauch der Textilien lösen.

Trocknen Sie nicht im Wäschetrockner.

• Materialien mit dem Vermerk "nicht bei Hitze trocknen".
  Gewebe, die Sie selbst chemisch gereinigt haben.
  Plastikschaum.
  Fiberglas.
• Wolle darf nicht im Wäschetrockner getrocknet werden, da sie dabei verfilzen kann.

Statische Aufladung

^3 Um zu vermeiden, dass sich die Wäsche statis auflädt können Sie folgendes tun:

• Verwenden Sie beim Waschen Weichspüler.
• bei Warten Sie nach dem Trockenprogramm fünf Minuten, bevor Sie die Tür öffnen und die Wäsche aus dem Trockner entnehmen.

HINWEIS!

Wenn Sie während des Programms die Tür öffnen, wird das Programm unterbrochen und auf den Anfang zurückgesetzt. Das kann dazu führen, dass die Textilien zu feucht oder zu trocken sind.

Trocknen

Hier lesen Sie Schritt für Schritt, wie Sie bestmögliche Trockenergebnisse erzielen können.

4 Sortieren Sie die Textilien

Sie erzielen die gleichmäßigsten

Ergebnisse, wenn die zu trocknenden

Textilien aus dem gleichen Material hergestellt sind. Schließen Sie Reißverschlüsse, Knöpfe u Gürtel, sortieren Sie die Textilien und stellen die Temperatur ein.

Schalten Sie den Hauptschalter Extratrocken (niedrige Temperatur)

Normaltrocken

Temperatur Normal. Bei diesen Programmen wird die Hitze abgeschaltet, sobald die Ladung trocken, aber noch nicht "knochentrocken" ist. Das Schranktrocken Programm schaltet die Heizung etwas später ab als das Normaltrocken Programm. Durch Ausprobieren finden Sie die für Sie beste Variante heraus. Verwenden Sie diese und Programme, wenn Sie die Gegenstände sie vollständig trocknen möchten.

ein.

3 Öffnen Sie die Tür, beladen Trockner und schließen die

4 Wählen Sie das Programm Regeln zur Benutzung der verschiedenen Programme.

Die Extratrocken, Schranktrocken und Normaltrocken Programme haben zwei Temperatureinstellungen. Normaltemperatur sowie niedrige Temperatur für empfindliche Textilien.

Extratrocken

Temperatur Normal. Dieses Programm ist für schwer zu trocknende Textilien, wie etwa je mit sehr dicken Nähten.

Schranktrocken

Temperatur Normal. Bei diesen Programmen die Hitze abgeschaltet, sobald die Ladung trocken, aber noch nicht "knochentrocken" Das Schranktrocken Programm schaltet die Heizung etwas später ab als das Normalt Programm. Durch Ausprobieren finden Sie Sie beste Variante heraus. Verwenden Sie Programme, wenn Sie die Gegenstände vollständig trocknen möchten.

Energie sparen. Dieses Programm ist für schwer zu trocknende Textilien, wie etwa Jeans mit se dicken Nähten.

Tür Schranktrocken (niedrige Temperatur)

Energie sparen. Bei diesen Programmen wird die Hitze abgeschaltet, sobald die Ladung trocken, aber noch nicht "knochentrocken" ist. Das Schranktrocken Programm schaltet die Heizung etwas später ab als das Normaltrocken Programm. Durch Ausprobieren finden Sie die für Sie beste Variante heraus. Verwenden Sie diese Programme, wenn Sie die Gegenstände vollständig trocknen möchten.

Normaltrocken (niedrige Temperatur)

Energie sparen. Bei diesen Programmen wird die Jeans Hitze abgeschaltet, sobald die Ladung trocken, aber noch nicht "knochentrocken" ist. Das Schranktrocken Programm schaltet die Heizung wird das später ab als das Normaltrocken Programm. Durch Ausprobieren finden Sie die fü ist.Sie beste Variante heraus. Verwenden Sie diese Programme, wenn Sie die Gegenstände rockelständig trocknen möchten.

e Bügeltrocken

diese Dieses Programm schaltet die Heizung ab, sobale die Textilien bügeltrocken sind.

Trocknen

Programmübersicht

Hier einige Beispiele für den Energieverbrauch und Zeitbedarf einiger Programme. Der Verbra je nach Raumtemperatur, Luftfeuchtigkeit, Beladung, Schwankungen in der Stromversorgung und nach gewählten Optionen variieren.

Die unten angegebenen Verbrauchswerte gelten bei:

23 °CUmgebungstemperatur:

55 %Luftfeuchtigkeit:

Normal oder niedrig Trocknertemperatur:

2500WHeizleistung:

Programmübersicht

	MaterialProgramm	Temperatur	Max. Ladung kg)	Energieverbrauch (ca. kWh)		Programmdauer (ca. Stunden und Minuten.)
							1600 U/min800
Extratrocken	Baumwolle, Leinen	Normal	7,0	5,5	4,4	2:30	2:04
Schranktrocken	Baumwolle, Leinen	Normal	7,0	4,5	3,7	2:02	1:47
Normaltrocken	Baumwolle, Leinen^1)	Normal	7,0	4,4	3,4	2:00	1:34
Extratrocken niedrige Temperatur	Knitterfest, Polyester/Baumwolle	Niedrig	3,5	2,8		2:01
Schranktrocken niedrige Temperatur	Knitterfest, Polyester/Baumwolle	Niedrig	3,5	2,3		1:38
Normaltrocken niedrige Temperatur	Knitterfest, Polyester/Baumwolle	Niedrig	3,5	2,2		1:33
Bügeltrocken	Baumwolle, Leinen	Normal	7,0	3,7	2,7	2:07	1:37
^1 Dieses Programm erfüllt die Norm EN 61121.Energieverbrauch gemäß EN 61121.

U/min1600

Trocknen

5 Drücken Sie die Start-Taste Verbleibende Trockenzeit

Einige Minuten nach dem Programmstart wird die geschätzte verbleibende Trockenzeit Display angezeigt. Die Anzeige "1:35" bedeut beispielsweise, dass die Ladung in etwa 1 und 35 Minuten trocken ist.

Die tatsächlich verbleibende Zeit kann länger als die im Display angezeigte voraussichtlich

Zeit. Die verbleibende Zeit wird dann als "angezeigt, bis die Beladung ausreichend troc ist.

den Behälter, entleeren Sie das Wasser und setzen Sie die Behälter wieder ein. Wenn der Behälter für kondensiertes Wasser zu voll ist, w das Programm unterbrochen und im Display wird "Überlauf" angezeigt. Entleeren Sie den Behälter und drücken Sie die Start-Taste, um das Stunde Programm erneut zu starten. Lesen Sie das Kapitel "Problemlösung".

HINWEIS!

0:15" Entfernen Sie den Kondenswasserbehälteren niemals, während der Trockner läuft.

Stoppen oder Ändern eines ProgrammsTIPPS!

Halten Sie die Stop Taste drei Sekunden gedrückt.

HINWEIS!

Das Programm wird nicht beeinflusst, wenn den Programmwähler nach dem Programmsta verstellen.

Laden oder Entnehmen der Wäsche

Sie können den Wäschetrockner nach dem Stal eines Programms stoppen, indem Sie die Tür öffnen. Laden Sie mehr Wäschestücke oder entnehmen Sie einige, schließen Sie die Luke und drücken Sie die Start Taste. Nach einigen Minuten wird die neue geschätzte Programmzeit angezeigt.

6 Das Trockenprogramm ist abgeschlossen

Der Text "Fertig" wird im Display sobald das Programm beendet wurde.

Hintergrundbeleuchtung

Zwei Minuten nach Ende des Trockenprogrammeinigen und die Maschine für etwa 30 Minute erlischt die Hintergrundbeleuchtung des Displaysabkühlen lassen.

und der Optionstasten und die Maschine schaltet in den Stromsparmodus.

Kondenswasser

Der Kondenswasserbehälter muss nach jedem Trockenvorgang entleert werden. Entnehmen S

das kondensierte Wasser entkalkt ist, kann es in Dampfbügeleisen verwendet werden. Gießen Sie es durch einen Kaffeefilter.

Automatische Entleerung Sie

Lesen Sie das Kapitel "Aufstellen", wenn Sie möchten, dass das Wasser automatisch entleert wird.

SHINWEIS!

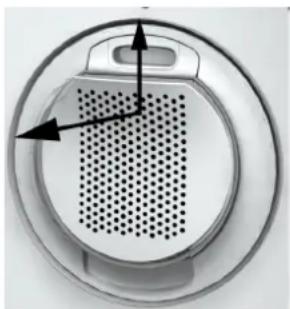

• Reinigen Sie das Flusensieb nach jeder Ladung.
• Den Tank nach jeder Beladung entleeren.

WARNUNG!

Wenn das Flusensieb verstopft ist, kann der zeigt automatische Überhitzungsschutz des

Trockners auslösen. Um den Trockner neu starten zu können, müssen Sie den Filter

Nach dem Trocknen

Drücken Sie den Hauptschalter. Entnehmen Sie die Wäsche und schließen Sie die Tür, damit kleine Kinder nicht in den Trockner klettern können.

Einstellungen

Einstellungen vornehmen:

• Sprache
• Start mit Kindersicherung
• Tonsignal
• Element 2

So öffnen Sie das Einstellungsmenü:

1. Schalten Sie den Waschautomaten am Hauptschalter aus.
2. Die Tasten Stop drücken und die Maschine mit dem Hauptschalter einschalten. Danach d Stop 5 Mal innerhalb von 10 Sekunden drücken.
3. Die Einstellung, die geändert werden soll, durch Drehen des Programmwählers auswählen.
4. Die Taste Stop einmal drücken.
5. Die Einstellung wie weiter unten beschrieben ändern und speichern.
6. Drücken Sie Start, um zum Programmmenü zurückzukehren.

Sprache

1. Drehen Sie den Programmwähler, um auszuwählen: US English, English, svenska, dansk, Suomea, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Die Taste Stop einmal drücken, um die Einstellung zu speichern.

Start mit Kindersicherung

Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht start

1. Den Programmwähler drehen und "Kindersicherer Start ein" oder "Kindersicherer Start aus
2. Die Taste Stop einmal drücken, um die Einstellung zu speichern.

Sie können die Kindersicherung vorübergehend deaktivieren, indem Sie gleichzeitig die Tasten und Stop drücken. Die Kindersicherung wird für 3 Minuten deaktiviert.

Tonsignal

1. Den Programmwahlschalter drehen und "Tonsignal ein" oder "Tonsignal aus" wählen, um ei ob der Wäschetrockner nach Programmende oder bei Vorliegen eines Fehlers ein Tonsignal soll.
2. Die Taste Stop einmal drücken, um die Einstellung zu speichern.

Element 2

1. Den Programmwahlschalter drehen und "Element 2 Ein" (2500W/16A) oder "Element 2 Aus (1950W/10A) wählen, um die Heizleistung zu erhöhen oder zu reduzieren.
2. Die Taste Stop einmal drücken, um die Einstellung zu speichern.

Pflege und Reinigung

Reinigen des Flusensiebs

Das Flusensieb muss nach jedem

Trockenvorgang gereinigt werden. Wenn Sie hartes Wasser haben, kann dies zu

Kalkablagerungen im Flusensieb führen. Wasche Sie das Sieb mit der Hand ab, wenn sich Kalkablagerungen gebildet haben.

1. Ziehen Sie das Sieb am Griff in Ihre R

2. Ziehen Sie das Sieb aus seiner Halterung

1. Öffnen Sie das Sieb und entfernen Sie Flusen mit der Hand. Benutzen Sie ein weiches, trockenes Tuch, um Ablagerungen zu entfernen.

1. Setzen Sie das Sieb wieder in die Halterung.

Ausleeren des Kondenswasserbehälters

sohr Behälter für kondensiertes Wasser muss nacl jedem Trockenvorgang entleert werden.

Entnehmen Sie den Behälter für das kondensierte Wasser, entleeren sie ihn und setzen Sie ihn wieder ein.

Richtung Wenn der Behälter für kondensiertes Wasser zu voll ist, wird das Programm unterbrochen und i

Display wird "Überfüllt" angezeigt. Entleeren Sie den Behälter und drücken Sie die Start-Taste, das Programm wieder zu starten. Lesen Sie da Kapitel "Problemlösung".

Reinigen der Außenseite des Trockners

Reinigen Sie die Außenseite des Trockners und die Bedienblende mit einem milden

the Reinigungsmittel. Verwenden Sie keine Lösungsmittel, da diese den Trockner beschädigen. Reinigen Sie den Trockner nicht mit einem Schlauch oder Spritzwasser.

HINWEIS!

Achten Sie darauf, dass sich um den Trockner herum kein Staub ansammelt. Halten Sie den Bereich um den Wäschetrockner herum sauber und kühl. Staub, Hitze und Feuchtigkeit verlängern die Trockenzeiten.

HINWEIS!

Wenn Sie hartes Wasser haben, sollten Sie das Sieb mit Wasser abwaschen, um

Kalkablagerungen zu entfernen. Verwenden Sie einen Schwamm und falls erforderlich ein wenig

Spülmittel. Trocknen Sie das Sieb sorgfältig mit einem Tuch. Wenn Sie die Kalkablagerungen nicht entfernen können, können Sie bei Ihrem Händler ein neues Sieb kaufen.

Pflege und Reinigung

Reinigen der Kondensations-Einheit

1. Bei Bedarf Flusen im Fach der

Die Kondensations-Einheit sollte mindestens drei Mal jährlich gereinigt werden, wenn Sie Hausti haben, ist eine häufigere Reinigung notwendig.

Kondensationseinheit abwischen. Mit einem Baumwolltuch oder ähnlichem Flusen von der Abflussöfnung [A] un dem Kanal[B] entfernen.

1. Drücken Sie den Hauptschalter.

2. Entfernen Sie den unteren Sockel.

1. Öffnen Sie die Kondensations-Einheit, in Sie die beiden Knöpfe gegen den Uhrzeigersinn drehen.

1. Einsetzen der Kondensations-Einheit. Beim dem Einsetzen der Kondensations-Einheit darauf achten, dass sie korrekt eingesetzt wird. Die Oberseite der Kondensations-Einheit ist mit "upp", "up" und "oben" gekennzeichnet.

se..

1. Entfernen Sie den Kondensator und reinigen Sie die Lamellen z. B. mit einer Handbrause.. Berühren Sie nicht die Lamellenfedern, das Sie sonst den Kondensator beschädigen 7. So könnten. Verwenden Sie zum Reinigen keine spitzen Metallgegenstände.

Sockel wieder anbringen.

HINWEIS!

Reinigen Sie die Kondensations-Einheit nicht in der Spülmaschine.

Problemlösung

Der Trockner startet nicht

Prüfen Sie,

• ob die Tür richtig geschlossen ist.
- ob der Hauptschalter eingeschaltet ist.
- dass der Netzstecker eingesteckt ist.
- dass die Sicherungen in Ihrem Haus intakt sind. Tauschen Sie, um sich zu vergewissen die Positionen zweier Sicherungen. Man kann von außen nicht immer sehen, ob eine Sicherung kaputt ist.
- dass der Überhitzungsschutz nicht ausgelöst hat (siehe unten).
- dass das Flusensieb eingesetzt und saubel ist.

Überhitzungsschutz

Der Überhitzungsschutz schaltet den

Wäschetrockner ab, wenn die Temperatur zu hoch ist, wenn z. B. Staub das Flusensieb verstopft.

• Reinigen des Flusensiebs.
• Prüfen Sie auch, dass der Behälter für kondensierte Wasser nicht voll ist und rein Sie, falls erforderlich, den Kondensator. Le Sie hierzu das Kapitel "Pflege und Reinig
• Der Überhitzungsschutz wird automatisch wieder abgeschaltet, sobald der Trockner wieder abgekühlt ist.

Das Trocknen dauert zu lang

• Leeren Sie den Kondenswasserbehälter aus und prüfen Sie, dass weder Flusensieb noch Kondensations-Einheit verstopft sind. Lesen Sie hierzu das Kapitel "Pflege und Reinigung" Verlängerte Trocknerlaufzeiten können auch darauf beruhen, dass der Wäschetrockner in einem zu kleinen Raum steht und die Raum zu warm wird.
• Für mehr Luftzufuhr zum Wäschetrockner sorgen, z.B. durch Öffen von Türen und/oder Fenstern.

Die Wäsche trocknet nicht oder ist zu trocken

- Die Tür wurde geöffnet, während das Programm läuft, wodurch die Funktion zur Feuchtigkeitsüberwachung unterbrochen wird.

Fehlermeldungen

- Wenn im Display "Überfüllt" angezeigt wird, is der Behälter für das kondensierte Wasser voldas Leeren Sie den Behälter aus und starten Sie nigen das Programm erneut. - wenn im Display "Max. Programmzeit" - angezeigt wird, ist die maximale

Programmlaufzeit erreicht. Lesen Sie für geeignete Maßnahmen den Abschnitt "Das Trocknen dauert zu lange" im Kapitel "Problemlösung".

• Wenn im Display "Sieb reinigen" angezeigt wird, müssen Sie das Fusselsieb reinigen.
• Falls im Display "Kondensator reinigen" angezeigt wird. Lesen Sie den Abschnitt "Kondensator reinigen" im Kapitel "Pflege und Reinigung"
• Drücken Sie die Stop Taste, um Fehlermeldungen zu schließen.

Technische Informationen

Technische Daten

850 mmHöhe:

595 mmBreite:

585 mmTiefe:

47 kgGewicht:

111 iTrommelvolumen:

6,5kgMax. Fassungsvermögen:

52 U/minGeschwindigkeit:

Siehe TypenschildAnschlusswerte:

Rostfreier StahlTrommelmaterial:

Gehäuse:

Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl.

Aufstellung

freistehend oder auf einem Waschautomaten montiert

Ablauf:

1,7 m Polypropylen-Schlauch

2,0 m Gummischlauch

Standardtests

Europa:

Trocknerleistung:

EN 611 21 (95/13/EEC).

Normaltrocken, 7 kg Baumwolle

Energieerklärung:

EN 611 21 (95/13/EEC).

Normaltrocken, 7 kg Baumwolle

Testmethode für die Geräuschmeßung 704-2-6.

Kundendienst

Bevor Sie sich an den Kundendienst wenden

Bevor Sie sich an den Kundendienst wenden sollten Sie herausfinden, ob Sie den Fehler selbst beheben können. Lesen Sie hierzu die Kapitel "Problemlösung" und "Pflege und Reinigung". Halten Sie Modellname, Typ und Seriennummer bereit, falls Sie sich dennoch an den Kundendienst wenden müssen.

Den Modellnamen finden Sie in dem Stempel auf der ersten Seite der Bedienungsanleitung und auf der Bedienblende des Trockners. Typ und Seriennummer finden Sie auf dem Typenschild

Model designation Typenschild selbst tel mer el auf auf Id

Installation

Aufstellen des Wäschetrockners

Montage:

Lösen Sie den Kippschutz ab.

Der Wäschetrockner kann freistehend oder auf Waschautomaten gestellt werden. Denken Sie daran, dass der Wäschetrockner Wärme produziert und dementsprechend nicht in eine zu kleinen Raum aufgestellt werden sollte. Der Raum sehr klein ist, dauert das Trock Grund der begrenzen Luftmenge länger.

nn auf

WARNUNG!

• Elektrische Anschlüsse dürfen nur von qualifizierten Fachkräften durchgeführt werden.

• Der Trockner darf nicht so aufgestellt werden, dass sich die geöffnete Tür des Trockners und eine offene Zimmer- oder Schranktür berühren können.
  • Die Lüftung des Trockners darf nicht durch Vorhänge oder ähnliches verdeckt werden.

• Lösen Sie die beiden angezeigten Schrauben auf der Rückseite der Maschine.

1. Sichern Sie den Kippschutz mit den beiden Schrauben, wie auf dem Bild gezeigt.

HINWEIS!

Lassen Sie für eine bessere Belüftung die des Raumes geöffnet, in dem der Wäschetrockner steht.

Tür

Der Wäschetrockner kann neben der Waschmaschine aufgestellt werden. Zwischen der Waschmaschine und dem Wäschetrockner muss ein Luftspalt von mindestens 5 mm frei gelassen werden.

Stapeln

Der Wäschetrockner kann oben auf eine Waschmaschine gestellt werden. In diesem Fall die mitgelieferten Stapelhilfen (Fußuntersetzer und Kippschutz) verwenden. Die beiden Fußuntersetzer befinden sich in einer Tüte in Trommel und zwei Kippschutzvorrichtungen sind auf der Rückseite der Maschine an der linker unteren Ecke angebracht.

Verwenden Sie die Fußuntersetzer, um die Füße des Trockners am Waschautomaten zu befestigen. Nur so können Sie den Trockner in der richtigen Position auf den Waschautomaten stellen.

Brechen Sie von den Fußuntersetzern das jeweils überflüssige Teil ab (siehe Skizze) und entfernen Sie anschließend das Papier von der selbstklebenden Oberfläche der Fußuntersetzer.

Installation

1. Setzen Sie die Fußuntersetzer wie auf deß. Skizze gezeigt bündig an Vorder- und Seitenkante des Waschautomats und drücken Sie die Untersetzer dann fest. Brechen Sie Endstücke ab.

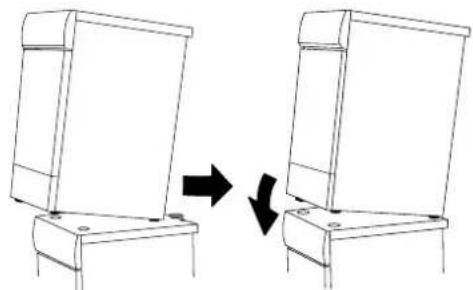

Senken Sie nun die Vorderseite des Trockner so ab, das dessen Füße genau in die Fußuntersetzer auf dem Waschautomaten passen und justieren Sie die Füße, um den Trockner auszubalancieren.

1. Öffnen Sie die Abdeckungen der kleinen Löcher unten auf der Rückseite des Wäschetrockners mit einem Hammer und einem Schraubendreher (Sie müssen sie entfernen, sondern nur öffnen).

1. Stellen Sie den Trockner so auf den Waschautomaten, dass der zuvor am Waschautomaten befestigte Kippschutz in geben geöffneten Löcher an der Rückseite Trockners greift. Halten Sie dazu die Vorderseite des Trockners zunächst um 10 mm bis 20 mm angehoben.

Drehen Sie die Füße herein oder heraus, bis nicht Wäschetrockner stabil und ausbalanciert auf dem Boden oder auf der Waschmaschine steht. Ziehei Sie danach die Sicherungsmuttern an.

Kontermutter

Kondenswasser

Sie können den Trockner so aufstellen, dass d Kondenswasser in einen Behälter gepumpt wird (1), der manuell entleert werden muss. Sie können den Schlauch auch in ein die Waschbecken (2) oder in einen Abfluss im Boc des (2a) leiten und das Wasser so abpumpen.

Elektrischer Anschluss

Wenn die Maschine mit einem Netzkabel und Netzstecker geliefert wurde, kann sie an eine geerdete Schutzkontaktsteckdose angeschlossen werden. Anderenfalls muss ein Elektriker einen festen Stromanschluss mit einem allpoligen Unterbrecherschalter installieren.

Anschluss bei Lieferung

Die Maschine wird mit einem 3-Phase, 400V, 50Hz gespeist und hat eine Heißleistung von 2500W sowie einen 10A Netzstecker. Das Stromnetz muss mit einem Erdungsfehlerschalter vom Typ A ausgerüstet sein.

Münzbetrieb

Die Maschine ist für den Münzbetrieb vorbereitet. Diese Installation muss von qualifiziertem Fachpersonal vorgenommen werden.

Die Installation erfordert ein Verbindungskabel für die Stromversorgung des Münzzählers. Dieses Verbindungskabel kann unter der Artikelnummer 92 090 95 bestellt werden.

Der Münzzähler muss in der Lage sein, zwei Signalkabel über einen Zeitraum von bis zu 10 Minuten kurzzuschließen. Dies ist erforderlich, damit der Benutzer nach dem Münzeinwurf genügend Zeit hat, die Maschine zu beladen, ein Programm zu wählen und die Maschine zu starten.

"Münze einwerfen" erscheint auf dem Display, wenn die Maschine mit dem Hauptschalter gestartet wird.

Türanschlag

Verschlusshaken4.Scharnierstifte (oben und u

Scharniere (links + rechts)5.Abdeckunterlegsc

Sockel6.Plastikstöpsel (an den oberen

3.

und unteren Ecken)

Türanschlag

Sie können die Luke links und rechts aufhängen.

Gehen Sie wie folgt vor:

1. Entfernen Sie den Sockel.

2. Entfernen Sie das Scharnier, zwei Schrauben.

3. Heben Sie die Luke an und entfernen Sie diese. Stützen Sie die Luke gleichzeitig ab.

4. Entfernen Sie beide Türstifte (oben und unten). Befestigen Sie diese an der gegenüberliegenden Seite der Tür. Bringen Sie die Scharniere wieder an.

5. Die Schrauben an der Innenseite der Tür lösen (insgsamt 13 Stück).

6. Das Innenteil der Tür lösen (nach unten ziehen und herausheben).

7. Den Türschnapper (Magnetverschluss) und die Abdeckplatte austauschen. Zuerst die Schraube des Schnappers (Magnetverschluss) lösen. Danach die Abdeckplatte mit einem flachen Schraubendreher entfernen. Den

Türschnapper (Magnetverschluss) und die Abdeckplatte auf der anderen Seite anbringen.

1. Das Innenteil der Tür mit den Schrauben (insgesamt 13) anbringen.
2. Tauschen Sie die Plastikstöpsel an den unteren und oberen Ecken der Luke. Benutzen Sie einen flachen Schraubenzieher, um die Stöpsel zu entfernen.
3. Die beiden Befestigungsschrauben des Türgriffs lösen. Die beiden Kunststoffpfropfen in den Schraublöchern auf der anderen Seite der Tür herausdrücken. Den Türgriff auf der anderen Seite der Tür mit den beiden Schrauben festschrauben und die beiden Kunststoffpfropfen in die Öffnungen drücken, in denen der Türgriff vorher befestigt war.
4. Lösen Sie die Schrauben der Scharniere leicht, befestigen Sie die Luke und schließen Sie diese. Ziehen Sie die Scharniere an. Bringen Sie den Sockel wieder an.

Kurzanleitung

1 Gewebe

- Trocknen Sie Gewebe des gleichen Typs, um sicherzustellen, dass alles gleichmäßig wie möglich trocknet.

2 Schalten Sie den Hauptschalter ein.

Füllen Sie die Wäsche ein

- Schließen Sie die Tür.

4 Wählen Sie ein Programm und Zusatzfunktionen

• Drehen Sie den Programmwähler auf das gewünschte Programm.
• Zusatzfunktionen und Einstellungen wählen.

5 Drücken Sie die Start Taste so

6 Das Trockenprogramm ist abgeschlossen

• "FERTIG" wird im Display angezeigt, sobald das Programm beendet wurde.
• Reinigen Sie das Flusensieb nach jeder Ladung.
• Leeren Sie den Kondenswasserbehälter aus.

7 Nach dem Trocknen

- Schalten Sie den Hauptschalter aus und schließen Sie die Tür.
