ERE 24 - Wäschetrockner Eudora - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner
Marke	Eudora
Modell	ERE 24
Fassungsvermögen (Trockenwäsche)	8,25 kg (1/20 Beladung) / 6,6 kg (1/25 Beladung)
Trommeldurchmesser	760 mm
Trommeltiefe	365 mm
Trommelvolumen	165 Liter
Trommelgeschwindigkeit	48-49 U/min
Gehäuseabmessungen (Höhe x Breite x Tiefe)	1417 x 826 x 685 mm
Gewicht (netto)	200 kg
Elektrischer Anschluss	400V / 50Hz+N
Absicherung	13 A
Heizleistung	6 kW
Anzahl Programme	12
Programmarten	Feinwäsche, Synthetik, Kochwäsche (jeweils Zeit-, Schranktrocken-, Bügelfeucht-, Mangelfeucht-Programm)
Steuerung	Mikroprozessorsteuerung
Abluftmenge	550 m³/h
Abluftdruck	50 Pa
Abluftdurchmesser	150 mm
Sicherheitseinrichtungen	Not-Aus, Motorschutz, Türschalter, Flusensiebüberwachung
Wartung	Flusensieb täglich reinigen; Kugellager wartungsfrei
Umgebungstemperatur	+5 °C bis +40 °C
max. Raumfeuchte	80 %
Kundendienst	EUDORA SOBA Vertriebs GmbH, Gunskirchner Straße 19, A-4600 Wels, Tel: [phone]

Häufig gestellte Fragen - ERE 24 Eudora

Wie installiere ich den Wäschetrockner ERE 24 richtig?

Der Trockner muss von autorisierten Fachleuten installiert werden. Beachten Sie die Elektroanschluss- und Abluftanschluss-Hinweise in der Anleitung. Die Aufstellfläche muss mindestens 250 kg/m² Tragfähigkeit haben, und zur Wand ist ein Abstand von 500 mm für Servicearbeiten einzuhalten.

Welche Trockenprogramme bietet der ERE 24?

Es gibt 12 Programme: Für Feinwäsche, Synthetik und Kochwäsche jeweils als Zeitprogramm (Z), Schranktrocken (T), Bügelfeucht (B) und Mangelfeucht (M). Die Auswahl erfolgt über die PROGRAMM-Taste.

Was bedeutet die Alarmmeldung 'Flusensieb'?

Diese Meldung erscheint, wenn das Flusensieb verstopft ist. Die Heizung und der Motor werden abgeschaltet, um eine Überhitzung zu vermeiden. Reinigen Sie das Flusensieb, um den Fehler zu beheben.

Wie reinige ich das Flusensieb?

Öffnen Sie die Flusenklappe an der Front, entnehmen Sie das Sieb und entfernen Sie die Flusen. Reinigen Sie das Sieb nach jedem Trockenvorgang, um eine optimale Leistung zu gewährleisten.

Kann ich den Trockner auf unebenem Boden aufstellen?

Ja, der Trockner hat Nivellierfüße, um Bodenunebenheiten auszugleichen. Stellen Sie die Maschine waagerecht auf, bevor Sie sie in Betrieb nehmen.

Welche Wäsche darf nicht in den Trockner?

Textilien, die mit entflammbaren Lösungsmitteln (z.B. Benzin, Reinigungsmittel) behandelt wurden, dürfen nicht getrocknet werden (Explosionsgefahr). Auch Wolle ohne entsprechende Kennzeichnung sollte vermieden werden.

Wozu dient die ECO-Taste?

Die ECO-Taste wird bei geringerer Füllmenge (ca. 30% der maximalen Beladung) gedrückt, um ein exaktes Trockenergebnis zu erzielen. Sie optimiert den Trocknungsprozess für kleinere Wäschemengen.

Wie lange dauert ein Trockenprogramm?

Die Dauer hängt vom gewählten Programm und der Wäscheart ab. Bei Zeitprogrammen kann die Dauer manuell eingestellt werden, bei Automatikprogrammen endet der Vorgang, wenn der eingestellte Trocknungsgrad erreicht ist. Eine Abkühlphase folgt automatisch.

Was tun, wenn der Trockner nicht startet?

Prüfen Sie, ob die Beschickungstüre und die Flusensiebtüre geschlossen sind. Drücken Sie nach dem Schließen die START-Taste. Kontrollieren Sie auch den Hauptschalter und die Absicherung. Bei Motorschutzschaltung warten Sie, bis der Motor abgekühlt ist.

Wo finde ich den Kundendienst für den ERE 24?

Der Hersteller ist EUDORA SOBA Vertriebs GmbH, Gunskirchner Straße 19, A-4600 Wels, Tel: [phone], Fax: [phone]. Bei Störungen wenden Sie sich an autorisierte Techniker.

BEDIENUNGSANLEITUNG ERE 24 Eudora

Sicherheitsvorschriften.... 5

Lieferumfang....6

Beschreibung 6

Einbringen - Aufstellen - Anschließen 7

Elektroanschluß....7

Anschluß der Abluft 8

Frischluftzufuhr 8

Steuerung....9

Charakteristik der Steuerung 9

Trockenprogramme 9

Teilebezeichnung 10

Bedienblende....10

Der Trocknungsvorgang 11

Bedienungsreihenfolge 12

Allgemeine Hinweise 12

Alarm Meldungen 14

Wartung 14

Technische Daten 15

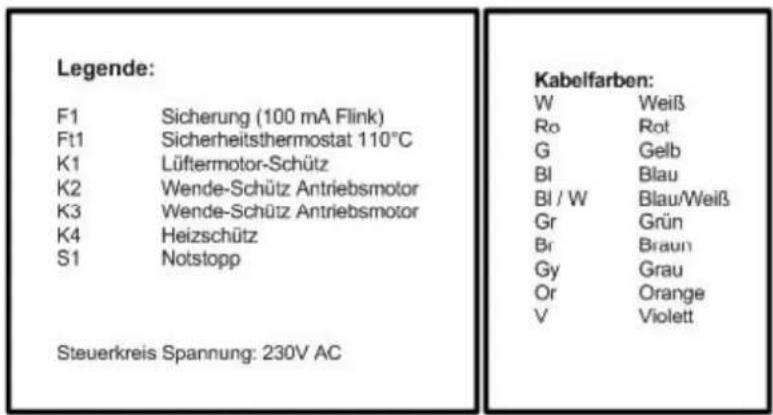

Schaltpläne 16

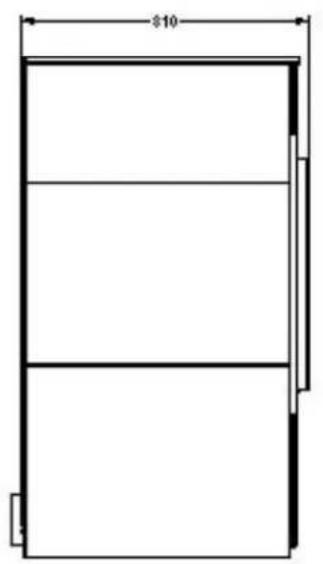

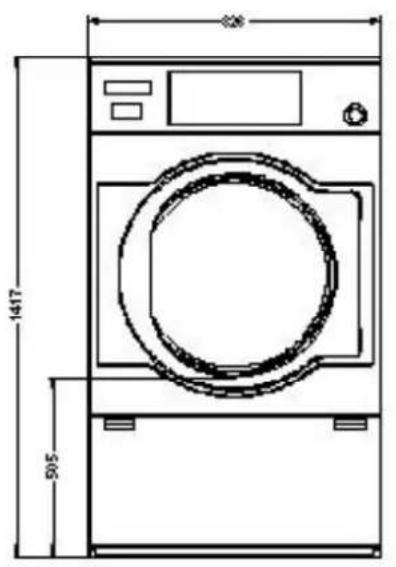

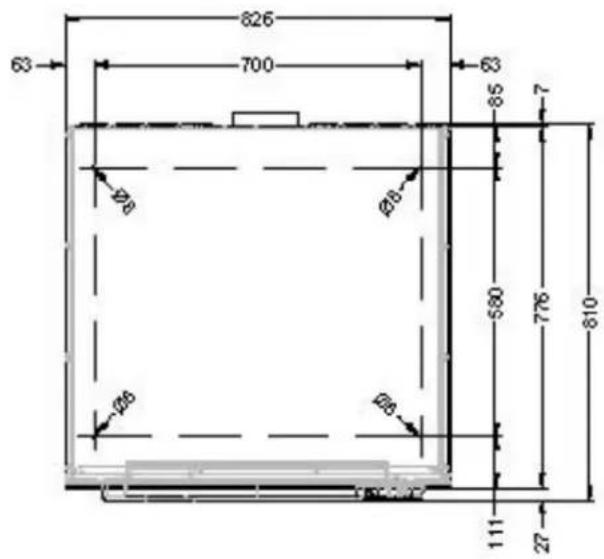

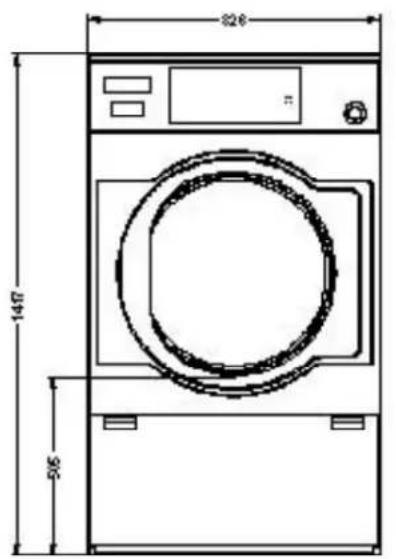

Maßzeichnungen 18

Diese Anleitung wurde ausschließlich für Informationszwecke zusammengestellt.

Änderungen jeglicher Art bleiben vorbehalten.

Die Firma EUDORA übernimmt keine Haftung für Schäden die durch Verwendung oder im

Zusammenhang mit dieser Bedienungs- und Installationsanleitung entstehen.

© EUDORA Soba GmbH, Juli 2004

Vorwort

Der Wäschetrockner wurde entwickelt um Textilien zu trocknen.

Die Wäsche sollte gemäß den Anweisungen der Textilhersteller behandelt werden.

Pflegehinweise finden Sie in der Regel auf den jeweiligen Wäschestücken.

Installation, Probelauf, Wartung und Reparatur sollten ausschließlich von autorisierten

Technikern, die über geeignete Werkzeuge und Messgeräte verfügen, durchgeführt werden.

Falls Schäden an elektrischen oder mechanischen Komponenten auftreten, dürfen diese nur durch Originalteile ersetzt werden.

Die Installation neuer Teile muß von autorisierten Technikern durchgeführt werden, um zu vermeiden, daß Personen durch falsch montierte oder nicht justierte Teile gefährdet werden.

Der Wäschetrockner dient ausschließlich der Trocknung von Textilien.

Es dürfen in keinem Fall andere Materialien oder Gegenstände getrocknet werden.

Sicherheitsvorschriften

Die Nichteinhaltung der Sicherheitsvorschriften kann zu Körperverletzungen und zur Beschädigung des Wäschetrockners führen.

Lesen Sie die Installations- bzw. Bedienungsanweisung sorgfältig. Die Maschine sollte erst danach in Betrieb genommen werden.

Die Installation muß von autorisierten Fachleuten durchgeführt werden. Weiters sollte die Installation nach den Installationsanweisungen siehe Seite 7 und Seite 8 erfolgen.

Die Maschine darf nicht hoher Luftfeuchtigkeit, extrem hohen oder niedrigen Temperaturen ausgesetzt werden (Umgebungstemperatur von +5°C bis +40°C, Raumfeuchte max. 80%.)

Chemisch reinigende Lösungsmittel, Benzin, Petroleum oder andere entflammbare Produkte nicht in der Nähe der Maschine lagern. Diese Stoffe produzieren Dämpfe die sich leicht entzünden und explodieren können.

Kein mit entflammbaren Produkten behandeltes Gewebe in die Maschine geben.

Vorsicht heiße Oberfläche

• Die Trocknungsvorschriften auf der Wäsche genauestens beachten.
- Warnzeichen, die an der Maschine angebracht sind, nicht entfernen.
- Beladen Sie die Trommel stets mit dem richtigen Beladegewicht.
- Kinder und Tiere dürfen nicht getrocknet werden.
- Es ist die Aufgabe des Benutzers mit größter Vorsicht vorzugehen.

Lieferumfang

Der Trockner wird komplett funktionsfähig geliefert.

Kundenseitig sind die Leitungen für die Stromversorgung und den Abluftanschluß nach den örtlichen Vorschriften zu installieren.

Beschreibung

Der Trockner besteht aus:

• dem GEHÄUSE mit abnehmbarer Frontwand, Beschickungstüre, Flusensieb und Flusenklappe;
• der gelochten TROMMEL mit zentraler Kugellagerung;
• dem GEBLÄSE mit Gebläserad aus verzinktem Stahl;
• dem ANTRIEB mit Riemenscheibe aus Gußeisen und einem Flachriemen;
• dem STEUERSCHRANK, der sämtliche Elemente der Trocknersteuerung enthält, einschließlich der Heizungskontrolle;
• dem ELEKTROHEIZKÖRPER.

Einbringen - Aufstellen - Anschließen

Transportschäden sind unverzüglich dem anliefernden Spediteur zu melden. Später vorgebrachte Beanstandungen werden nicht berücksichtigt.

Der Wäschetrockner benötigt kein Fundament, die Tragkraft des Bodens sollte jedoch min. 250 kg / m² betragen.

Die Maschine waagrecht aufstellen. Unebenheiten des Bodens werden durch Nivellierfüße am Gerät ausgeglichen.

Zur Wand ist ein Abstand von 500 mm für Servicearbeiten einzuhalten. Die Rückseite des Trockners muß frei zugänglich bleiben.

Beim Anschluß des Wäschetrockners sind die nachstehenden Hinweise genauestens zu beachten. Der Hersteller kommt nicht für Schäden auf, die durch unsachgemäßen Anschluß verursacht wurden.

Kundenseitig sind folgende Anschlüsse vorzusehen:

• Hauptschalter (Kontaktöffnungsweite von mind. 3mm) oder Steckdose.
• Leitungsschutzschalter.
• Fehlschutzstromschalter (FI - Schalter).
- Eine Leitung mit ausreichendem Leitungsquerschnitt zur Versorgung des Motors, der Steuerung und der Heizung.
- Abluftleitung

Elektroanschluß

Der Wäschetrockner darf nur nach den Vorschriften des regionalen Elektro - Versorgungsunternehmen von einem autorisierten Elektroinstallateur angeschlossen werden. Diese Installationsanleitung ist dem Elektroinstallateur rechtzeitig zu übergeben. DREHRICHTUNG BEACHTEN!!!

Die Abluft aus dem Wäschetrockner sollte ins Freie abgeführt werden.

Anschluß der Abluft

Um den besten Wirkungsgrad des Wäschetrockners zu erzielen, muß der Weg der Abluft so kurz wie möglich gehalten werden.

Der Durchmesser der Abluftleitung darf nicht kleiner sein als der Durchmesser des Abluftrohranschlußes am Wäschetrockner.

Das Rohr sollte in einem Gefälle von 3° in Richtung der Austrittsöffnung montiert werden.

Das Abluftrohr muß eine glatte Innenwand haben und Verbindungen sollten außen sitzen. Die Rohre sollten miteinander vernietet werden und gut befestigt sein, um Schwingungen zu vermeiden.

Wird die Abluftleitung falsch installiert, entsteht ein Gegendruck, der die Funktion des Trockners beeinträchtigt.

Der Abluftkanal muß aus Metall oder einem anderen geeigneten Material gefertigt sein. Die verwendeten Komponenten müßen gegenüber Korrosion und Druck den gleichen Widerstandswert wie verzinkter Stahl haben. Für Rohre aus verzinktem Stahl, Aluminium oder Edelstahl wird eine Mindestdicke von 0,8 mm empfohlen.

Bei runden Rohren muß der Durchmesser bei mehr als 3 m Länge um 10 % erhöht werden, werden viereckige oder rechteckige Rohre benutzt, beträgt die Erhöhung 20 %. Bei der Berechnung der Länge des Abluftkanals muß berücksichtigt werden, daß jedes Knie von 90° einer Länge von 70 cm entspricht.

Eine Überlänge des Abluftkanals (mehr als 5 m) erfordert Änderungen an der Verrohrung des Trockners, damit die Trocknungseigenschaften erhalten bleiben.

Frischluftzufuhr

Am Aufstellungsort des Wäschetrockners muß für ausreichende Frischluftzufuhr gesorgt werden. (Frischluftbedarf ca. 500 m³/h).

Die Mindestöffnung für die Zuluft beträgt 200 cm².

Schutzvorrichtungen und Gitter können die Frischluftzufuhr um 35 bis 40 % reduzieren, sollte dies der Fall sein, muß die Öffnung so groß sein, daß die Beeinträchtigung durch diese Hindernisse kompensiert wird.

Steuerung

Charakteristik der Steuerung

Die Steuerung bietet 12 unterschiedliche Programme.

Die Maschine trocknet die Ware nach folgenden Prinzipien:

Jedes Programm umfaßt zwei Stufen:

- In der ersten Stufe wird für eine bestimmte Zeit temperaturgesteuerte Heißluft durch die Trommel gesaugt, bis der im Programm vorgegebene Trocknungsgrad erreicht ist oder die eingestellte Zeit abgelaufen ist.

• In der zweiten Stufe wird Kaltluft angesaugt (Abkühlphase).

Während des Trocknungsvorganges reversiert die Trommel.

Trockenprogramme

1: Feinwäsche Z ZEIT - Programm
2: Feinwäsche T Trocken (Schranktrocken)
3: Feinwäsche B Bügelfeucht (für Handbügeleisen)
4: Feinwäsche M Mangelfeucht (für Bügelmaschine)
5: Synthetik Z ZEIT - Programm
6: Synthetik T Trocken (Schranktrocken)
7: Synthetik B Bügelfeucht (für Handbügeleisen)
8: Synthetik M Mangelfeucht (für Bügelmaschine)
9: Kochwäsche Z ZEIT - Programm
10: Kochwäsche T Trocken (Schranktrocken)
11: Kochwäsche B Bügelfeucht (für Handbügeleisen)
12: Kochwäsche M Mangelfeucht (für Bügelmaschine)

Teilebezeichnung

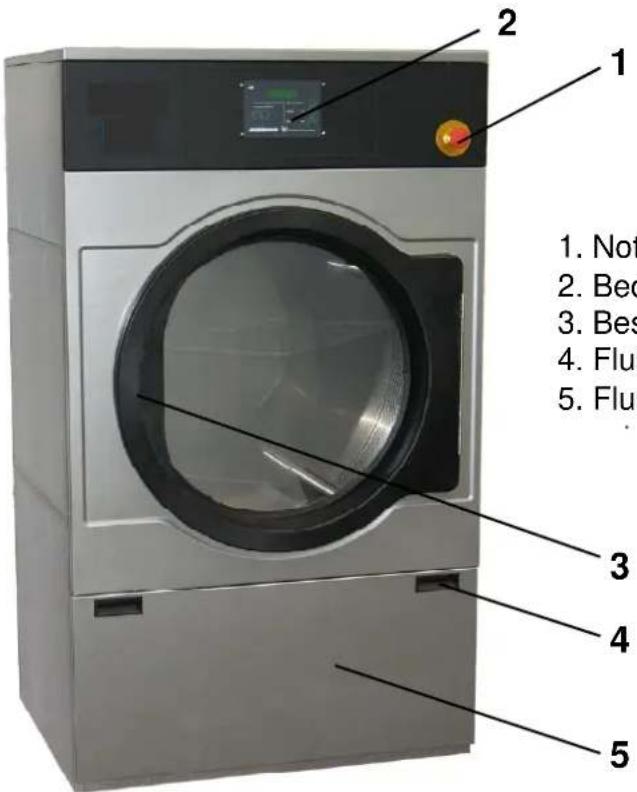

1. Not 2. Bed 3. Bes 4. Flux 5. Flux

1. Not - Aus
2. Bedienblende
3. Beschickungstüre
4. Flusenklappenverschluß
5. Flusenklappe

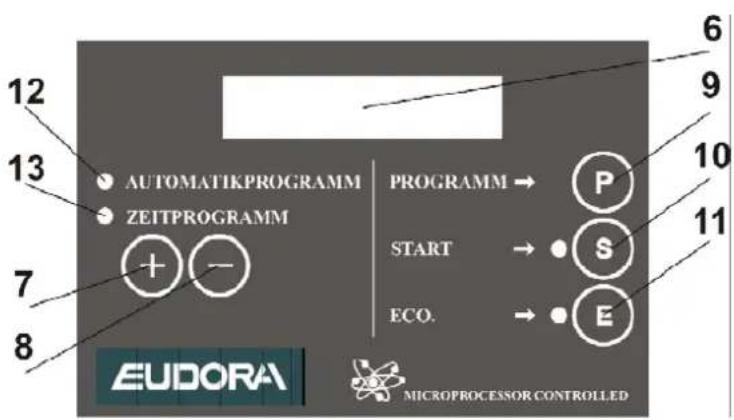

Bedienblende (2)

AUTOMATIKPROGRAMM ZEITPROGRAMM PROGRAMM → P START → • S ECO. → • E EUDORA MICROPROCESSOR CONTROLLED

1. Anzeigedisplay
2. • Taste (für Zeitverstellung)
3. • Taste (für Zeitverstellung)
4. PROGRAMMWAHL- Taste
5. START- Taste
6. ECO - Taste (geringere Beladung)
7. Automatikprogramm Kontrollleuchte
8. Zeitprogramm - Kontrollleuchte

Der Trocknungsvorgang

Durch Drücken der PROGRAMM- Taste (9) wir das gewünschte Programm gewählt

1: Feinwäsche Z ZEIT - Programm
2: Feinwäsche T Trocken (Schranktrocken)
3: Feinwäsche B Bügelfeucht (für Handbügeleisen)
4: Feinwäsche M Mangelfeucht (für Bügelmaschine)
5: Synthetik Z ZEIT - Programm
6: Synthetik T Trocken (Schranktrocken)
7: Synthetik B Bügelfeucht (für Handbügeleisen)
8: Synthetik M Mangelfeucht (für Bügelmaschine)
9: Kochwäsche Z ZEIT - Programm
10: Kochwäsche T Trocken (Schranktrocken)
11: Kochwäsche B Bügelfeucht (für Handbügeleisen)
12: Kochwäsche M Mangelfeucht (für Bügelmaschine)

Zeitprogramm:

Bei der Wahl eines ZEIT - Programmes leuchtet die Lampe Zeitprogramm (13). Es kann mit den Tasten + und - (7) und (8) die Zeit in Minutenschritten verstellt werden.

Automatikprogramm:

Bei der Wahl eines Automatikprogrammes leuchted die Lampe Automatikprogramm (12).

Wenn Sie den Wäschetrockner mit geringerer Füllmenge an Wäsche (ca. 30% des max. Füllgewichtes) befüllen, sollten Sie um ein exaktes Trockenergebnis zu erhalten, die ECO - Taste (11) betätigen.

Der Trocknungszyklus beginnt sobald die Beladetüre geschlossen und die START-Taste (10) betätigt wird, am Anzeigedisplay (6) ist der aktuelle Programmstatus abzulesen.

Die erste Phase des Trocknungsvorganges endet, wenn die Trocknungszeit abgelaufen ist oder der vorgegebene Trocknungsgrad (Feuchtigkeitgehalt) der Wäsche erreicht ist.

Nun beginnt die Abkühlphase, wobei am Anzeigedisplay (6) die verbleibende Zeit bis zum Ende der Abkühlphase angezeigt wird.

Am Ende der Abkühlphase erscheint im Anzeigedisplay (6) abwechselnd Knitterschutz / Wäsche entnehmen, bis die Beladetüre geöffnet wird. Erst dann ist das Programm beendet. Sollte die Beladetüre nach Beendigung des Zyklus nicht geöffnet werden, dreht die Trommel weiter um ein Verknittern der Textilien zu vermeiden. Im Anzeigedisplay (6) erscheint abwechselnd Knitterschutz / Wäsche entnehmen

Nach Öffnen der Beladetüre können Sie wieder ein Programm wählen und der Wäschetrockner geht in den Ausgangszustand zurück.

Während dem Trocknungsvorgang, kann das am Beginn des Zyklus eingestellten Programm nicht verändert werden.

Sollte der Zyklus durch Öffnen der Beladetüre unterbrochen werden, z.B. um Textilien nachzulegen, muß nach dem Schließen der Beschickungstüre die START- Taste (10) erneut gedrückt werden um den Trocknungsvorgang fortzusetzen.

Bedienungsreihenfolge

A) Elektrohauptschalter einschalten.
B) Vorsortierte Wäsche in die Trommel einlegen und Beschickungstüre (3) schließen. Wenn notwendig Flusensieb reinigen.

Wichtig: Wäsche vorbereiten!

Nur geschleuderte Wäsche einlegen, denn nur gut entwässerte Textilien ermöglichen kurze Trocknungszeiten und einen niedrigen Energieverbrauch. Wäsche nach gewünschtem Trocknungsgrad (schranktrocken oder bügelfeucht) sortieren. REISSVERSCHLÜSSE, HAKEN und ÖSEN schließen, BÄNDER zusammenbinden und STICKWAREN mit der Innenseite nach außen wenden. WOLLSACHEN, welche nicht ausdrücklich mit den Zusätzen "FILZT NICHT", "SUPER – WASH" und ähnlichen gekennzeichnet sind, sollten wegen der Verfilzungsgefahr nicht im Wäschetrockner getrocknet werden.

Textilien, die mit feuergefährlichen Lösungsmitteln vorbehandelt wurden, dürfen nicht in den Wäschetrockner gegeben werden. (EXPLOSIONSGEFAHR)

C) Programm durch Drücken der Programmwahltaste (9) wählen. Um das nächste Programm zu wählen, die Programmwahltaste (9) nochmals drücken (usw). Dann mit der START Taste das gewähle Programm Starten. Sollten Sie die Beschickungstüre geöffnet haben und das Programm wieder Starten möchten drücken Sie die START Taste (10).

Allgemeine Hinweise

• Die Türe kann jederzeit geöffnet werden, um Wäsche nachzufüllen oder herauszunehmen!
- Wäsche nicht übertrocknen (Energieverbrauch)!
• Auf richtige Füllmenge achten!
• Für Synthetik niedrige Temperaturen wählen!
- Für Mischgewebe das Programm nach der empfindlichsten Faserart wählen!
- Nach Ablauf des Trocknungsprogramms die Wäsche möglichst bald aus dem Gerät nehmen!

D) Nach Ablauf des Trockenprogramms stellt sich der Wäschetrockner selbsttätig ab. Die getrocknete Wäsche kann aus dem Gerät genommen werden. Die beim Gebrauch der Wäsche entstehenden Flusen lösen sich beim Trocknen und sammeln sich am Flusensieb (hinter der Flusenklappe (5)). Daher nach jedem Trockenvorgang das Sieb reinigen.
E) Nach dem Ende des Waschtages Elektrohauptschalter ausschalten. Beschickungs-türe zur guten Durchlüftung geöffnet lassen.

Alarmmeldungen

Flusensieb:

Die Heizung und der Antriebs / Ventilator Motor werden abgeschalten, da der

Wäschetrockner die Abluft nicht abführen kann und eine Überhitzung des Wäschetrockners eintreten würde.

Behebung: Flusensieb säubern

Motorschutz:

Der Antriebs / Ventilator Motor wird abgeschalten, da eine Überhitzung des Motors vorliegt.

Behebung: Überprüfen Sie ob der Leitungsschutzschalter abgeschalten hat. Wenn der

Motor abgekühlt ist können Sie den Wäschetrockner wieder starten.

Türe schliessen:

Die Beschickungstüre oder Flusensiebtüre wurde während des Trockenvorganges geöffnet.

Behebung: Schliessen Sie die Beschickungs- oder Flusensiebtüre und drücken Sie die START Taste.

Wartung

Die Trocknerleistung, Betriebssicherheit und Lebensdauer jedes Trockners ist von der Pflege und Wartung abhängig.

Daher mindestens einmal:

Täglich: Flusensieb reinigen (nach bzw. vor jedem Trocknungsvorgang).

Alle Kugellager sind wartungsfrei und bedürfen keiner Nachschmierung, sie enthalten einen Fettvorrat.

Der Trockner ist nicht strahlwassergeschützt, daher nicht mit einem Wasserstrahl reinigen.

KUNDENDIENST:

EUDORA SOBA Vertriebs GmbH

Gunskirchner Straße 19, A-4600 Wels

07242/485-0, Fax: [phone]

www.eudorasoba.at

Technische Daten und Abmessungen

ERE 24 ERE 35

Fassungsvermögen (Trockenwäsche)
1/20 8,25 kg 11,1 kg
1/25 6,6 kg 8,9 kg
Trommel
Durchmesser 760 mm 760 mm
Tiefe 365 mm 490 mm
Inhalt	165 Liter	222 Liter
Geschwindigkeit	48-49 U/min	48-49 U/min
Gehäuse
Höhe	1417 mm	1417 mm
Breite	826 mm 826 mm
Tiefe 685 mm 810 mm
Beschickungstüre
Durchmesser Einfüllöffnung	590 mm	590 mm
Einfüllöffnung Unterkante	505 mm	505 mm
Motor
Reversierend Trommel:	120W	120W
Lüfter:	285W	285W
Abluft
Abluftmenge	550m3/h	550m3
Pressung 50 Pa 50 Pa
Durchmesser 150mm 150mm
Elektrischer Anschluß
Spannung	400V / 50Hz+N	400V / 50Hz+N
Absicherung	13A	16A
Anschlußwert Heizung
Elektrisch 230/400V	6 kW	9 kW
Gewicht
Netto	200 kg	225 kg

Der Hersteller behält sich das Recht vor, den Inhalt dieser Betriebsanleitung zu jeder Zeit ohne vorhergehende Benachrichtigung zu ändern.

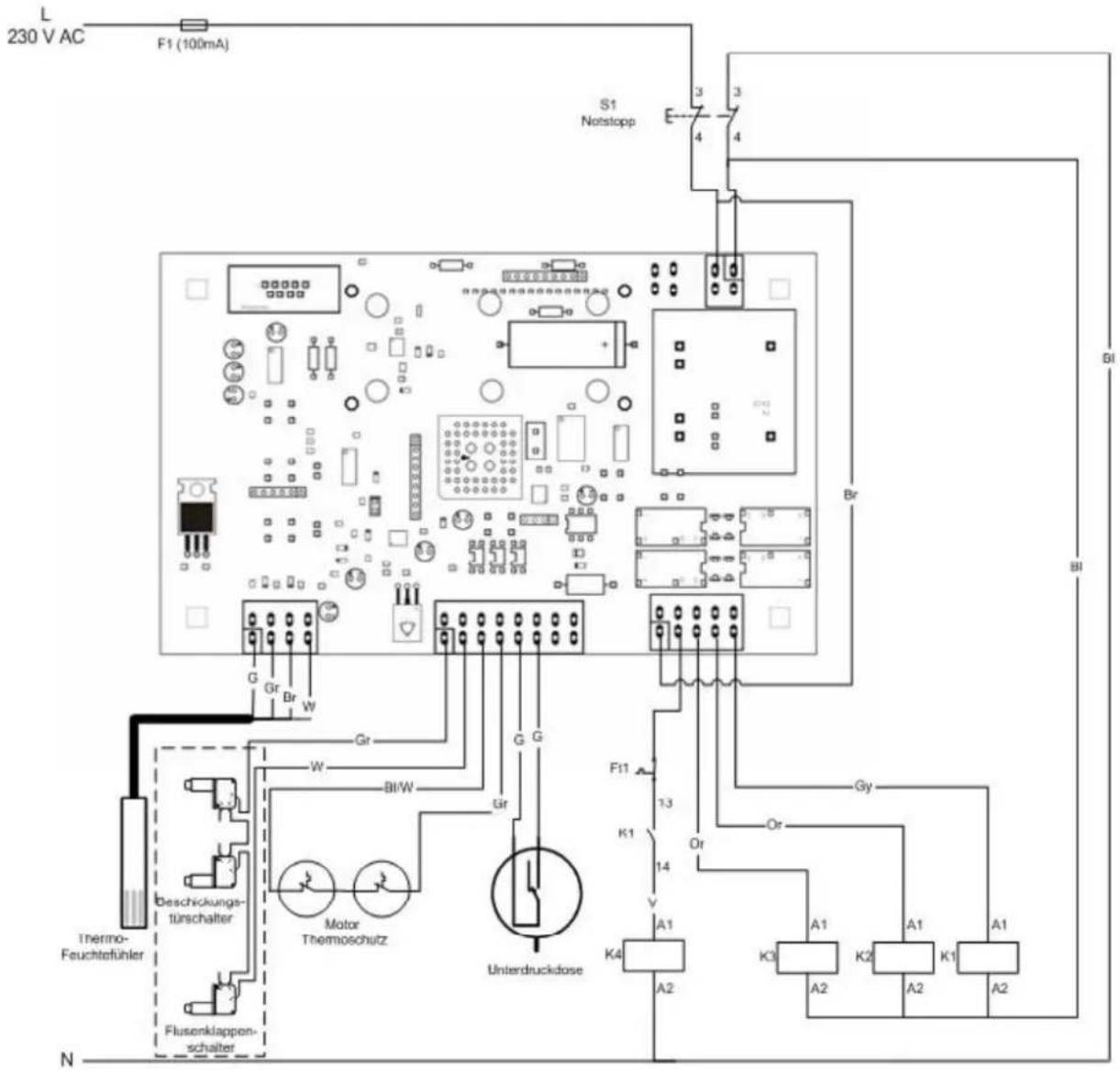

Schaltplan:

Mikroprozessor

L 230 V AC F1 (100mA) S1 Notstopp 3 3 4 4 Br BI G Gr Br W G G W Gr BI/W Gr Thermo- Feuchtefühler Beschickungs- türschalter Motor Thermoschutz Unterdruckdose N K4 A2 K3 A1 A2 K2 A1 K1 A1 A2

Legende: F1 Sicherung (100 mA Flink) Ft1 Sicherheitsthermostat 110°C K1 Lüftermotor-Schütz K2 Wende-Schütz Antriebsmotor K3 Wende-Schütz Antriebsmotor K4 Heizschütz S1 Notstopp Steuerkreis Spannung: 230V AC Kabelfarben: W Weiß Ro Rot G Gelb BI Blau BI / W Blau/Weiß Gr Grün Br Braun Gy Grau Or Orange V Violett

Schaltplan:

Schütz-Arbeitskontakte

L1 L2 L3 PE K3 L1 L2 L3 T1 T2 T3 K2 L1 L2 L3 T1 T2 T3 Antriebs- Motor K1 L1 L2 L3 T1 T2 T3 FtM3 1 3 5 2 4 5 K4 L1 L2 L3 T1 T2 T3 Heizkörper 6 KW Legende: K1 Lüftermotor-Schütz FtM3 Motorschutzschalter Lüftermotor K2 Wende-Schütz Antriebsmotor K3 Wende-Schütz Antriebsmotor K4 Heizschütz

Maßzeichnung ERE 24

226 1487 595

Der Hersteller behält sich das Recht vor, den Inhalt dieser Betriebsanleitung zu jeder Zeit ohne vorhergehende Benachrichtigung zu ändern.

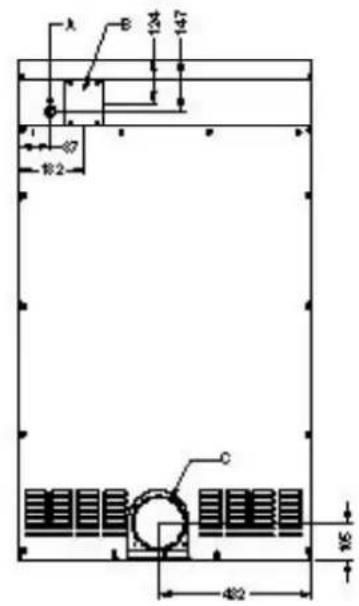

Maßzeichnung ERE 35

1417 505

810

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52 A53 A54 A55 A56 A57 A58 A59 A60 A61 A62

826 700 63 63 85 7 Ø8 Ø6 580 776 810 Ø8 Ø6 111 27

Der Hersteller behält sich das Recht vor, den Inhalt dieser Betriebsanleitung zu jeder Zeit ohne vorhergehende Benachrichtigung zu ändern.

Notizen

KUNDENDIENST:

EUDORA SOBA Vertriebs GmbH

Gunskirchner Straße 19, A-4600 Wels

07242/485-0, Fax: [phone]

www.eudorasoba.at
