Produkttyp	Wäschetrockner
Marke	AEG-Electrolux
Modell	Lavatherm 59840
Bauart	Freistehend
Beladungsart	Frontlader
Trocknungssystem	Kondenstrockner
Fassungsvermögen	8 kg
Energieeffizienzklasse	A++
Jahresenergieverbrauch	234 kWh
Geräuschpegel	65 dB(A)
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Wolle, Schnell
Zusatzfunktionen	Startzeitvorwahl, Knitterschutz, Schontrocknung
Feuchtigkeitssensor	Ja, automatische Abschaltung
Display	LED-Display mit Programmablaufanzeige
Türanschlag	Rechts, wechselbar
Höhe	85 cm
Breite	60 cm
Tiefe	65 cm
Gewicht	50 kg
Anschlussspannung	230 V, 50 Hz
Anschlussleistung	2,5 kW
Netzsicherung	10 A
Sieb reinigen	Nach jedem Trockenvorgang
Kondensator reinigen	Regelmäßig, je nach Nutzung
Wartungsanzeige	Ja, für Filter und Kondensator
Reparaturfreundlichkeit	Ersatzteile 10 Jahre verfügbar
Zubehör	Kondensatablaufschlauch, Trockengestell (optional)

Häufig gestellte Fragen - Lavatherm 59840 AEG-ELECTROLUX

Wie reinige ich das Flusensieb beim Lavatherm 59840?

Entfernen Sie das Flusensieb nach jedem Trockenvorgang. Ziehen Sie es aus der Türöffnung und entfernen Sie die Flusen mit der Hand oder einem Tuch. Spülen Sie es bei Bedarf unter fließendem Wasser aus und trocknen Sie es gründlich ab.

Warum stoppt der Trockner vorzeitig?

Mögliche Ursachen: Der Wassertank ist voll, das Flusensieb ist verstopft, der Kondensator muss gereinigt werden, oder die maximale Beladung wurde überschritten. Überprüfen Sie diese Punkte.

Kann ich empfindliche Wäsche wie Wolle im Lavatherm 59840 trocknen?

Ja, das Programm Wolle ist speziell für Wolltextilien geeignet. Beachten Sie die Pflegehinweise des Kleidungsstücks und beladen Sie die Maschine nicht zu stark.

Wie leere ich den Wassertank?

Ziehen Sie den Behälter an der Vorderseite des Geräts heraus. Gießen Sie das Wasser aus und setzen Sie den Tank wieder ein. Achten Sie darauf, dass er richtig einrastet.

Was bedeutet die Fehlermeldung 'E04'?

Der Fehler E04 deutet auf ein Problem mit der Wasserzufuhr oder dem Kondensatablauf hin. Überprüfen Sie den Kondensator und den Ablaufschlauch auf Verstopfungen.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie ein Programm und drücken Sie die Taste Startzeitvorwahl. Stellen Sie die gewünschte Verzögerung mit dem Drehknopf ein. Drücken Sie dann Start.

Ist der Lavatherm 59840 energiesparend?

Ja, das Gerät hat die Energieeffizienzklasse A++ und verbraucht nur 234 kWh pro Jahr. Nutzen Sie die automatischen Programme mit Feuchtigkeitssensor, um Energie zu sparen.

Kann ich den Trockner in einem Schrank einbauen?

Nein, der Trockner ist freistehend konzipiert. Für einen Einbau ist ausreichende Belüftung erforderlich. Es wird empfohlen, das Gerät nicht in geschlossenen Möbeln zu betreiben.

Wie reinige ich den Kondensator?

Entfernen Sie die untere Blende und ziehen Sie den Kondensator heraus. Spülen Sie ihn mit Wasser ab, um Flusen zu entfernen. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Was tun, wenn der Trockner ungewöhnliche Geräusche macht?

Überprüfen Sie, ob Fremdkörper im Gerät sind (z.B. Münzen, Knöpfe). Reinigen Sie das Flusensieb und den Kondensator. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Lavatherm 59840 AEG-ELECTROLUX

Benutzerinformation Kondensationstrockner mit Wärmepumpe

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Benutzerinformation

Wichtige Sicherheitshinweise

Umwelttipps

Produktbeschreibung

Bedienblende

Display-Anzeige 7Vor der ersten Benutzung

Sortieren und Vorbereiten der Wäsche

Programmtabelle

Täglicher Gebrauch

Einschalten des Gerätes / der

Trommelbeleuchtung 11

Wäsche einfüllen 12

Programmauswahl 12

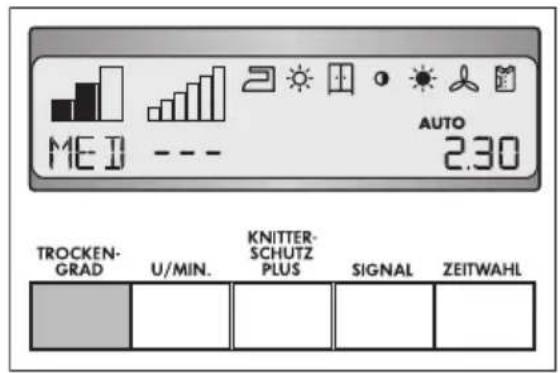

Einstellen des Trockengrads 12

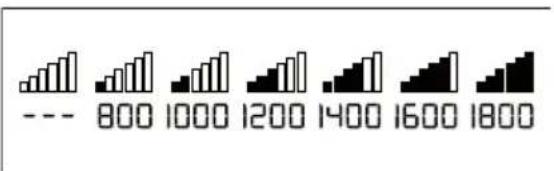

Einstellen der Schleuderdrehzahl 13

Funktion Knitterschutz Plus einstellen 13

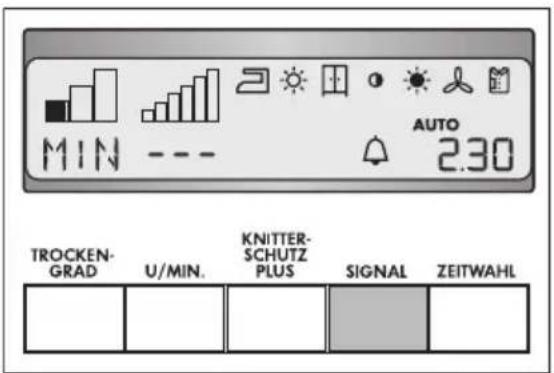

SIGNAL 13

Zeitwahl 14

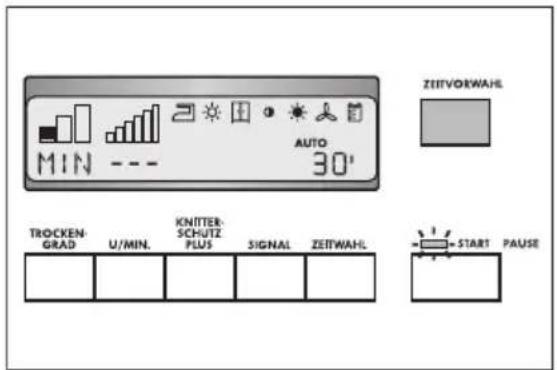

Einstellen der Zeitvorwahl 14

Kindersicherung einstellen 14

Starten des Programms 15

Ändern eines Programms 15

Wäsche nachlegen oder vor Programmende

entnehmen 15

Programmende / Entnehmen der Wäsche

3 15

Reinigung und Pflege 5 16

Reinigung der Flusenfilter 16

Reinigen der Türdichtung 18

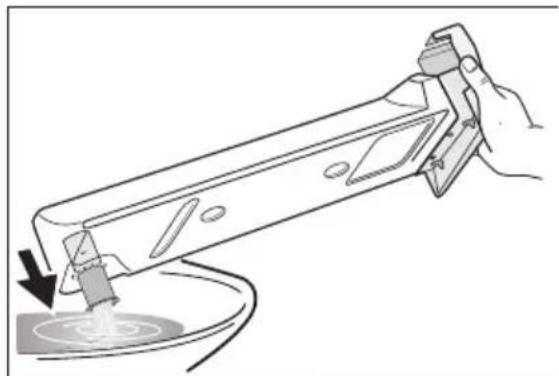

Entleeren des Kondensätbehälters 18

Reinigen der Wärmetauscherfilter 19

Reinigen der Trommel 21

Reinigen der Bedienblende und des

8 Gerätegehäuses 21

Was tun, wenn... 9 21

Programmiermöglichkeiten 23

Technische Daten 24

Verbrauchswerte 24

Aufstellen der Maschine 25

Gerät transportieren 25

Aufstellen der Maschine 25

Entfernen der Transportsicherungen 26

Elektrischer Anschluss 26

Wechsel des Türanschlags 26

Sonderzubehör 27

Kundendienst 28

Benutzerinformation

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Gebrauchsanweisung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist.

- Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanweisung durch.

Allgemeine Sicherheit

- Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.

- Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.

- Stellen Sie sicher, dass keine Kleinkinder oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.

- Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

- Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).

- Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

- Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

- Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

- Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.

- Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken geblieben sind, bevor Sie die Wäsche in die Trockentrommmel legen

WARNUNG!

• Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus. Brandgefahr!
• Es dürfen sich keine Flusen außen am Trockner ansammeln - bitte entfernen.
• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
• Der letzte Teil eines Trocknerzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzu-stellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet werden.
• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit es nicht zu einem Rückstrom von Gasen von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, in den Raum kommt.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.
• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anweisung können schwerwiegende Schäden am Produkt und in der Wohnung entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder Fachkräften ausgeführt werden.
• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewährleistet ist.
• Vergewissern Sie sich nach dem Aufstellen des Gerätes, dass es nicht auf dem Netzkabel steht oder dagegen drückt.
• Wird der Trockner auf einer Waschmaschine installiert, muss der Bausatz Wasch-Trocken-Säule (Zubehör) verwendet werden.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.
• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.

• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern immer am Stecker.
• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Achtung – heiße Oberfläche : Berühren Sie bei eingeschalteter Innenbeleuchtung nicht die Abdeckung der Glühlampe.
  (Nur Trockner mit Innenbeleuchtung)

Kindersicherung

• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.
• Kinder erkennen häufig nicht die Gefahren, die von elektrischen Geräten ausgehen. Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen – Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.
• Bewahren Sie Waschmittel außer Reichweite von Kindern auf.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

Umwelttipps

Das Symbol ☒auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweise zum Umweltschutz

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen ist deshalb nicht nötig.
• Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:
• darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind;
• die in der Programmtabelle aufgeführten Füllmengen einhalten;
• auf gute Raumbelüftung achten;
• den Mikrofein- und den Feinfilter nach jedem Trockengang reinigen;
  – die Wäsche vor dem Trocknen ausreichend schleudern.

Der Energieverbrauch hängt von der Schleuderdrehzahl der Waschmaschine ab. Je höher die Schleuderdrehzahl, desto niedriger der Energieverbrauch.

Umweltinformationen

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Müllentsorgung.

Die Wärmepumpe Ihres Trockners ist mit einem geschlossenen Kältekreislauf ausgestattet, der FCKW-freies Kältemittel enthält. Der Kältekreislauf der Wärmepumpe darf nicht beschädigt werden.

WARNUNG!

Vor der Entsorgung von Altgeräten:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Produktbeschreibung

1 Bedienblende
2 Schublade mit Kondensatbehälter

3rommelbeleuchtung
4 Feinfilter (Flusenfilter)
5 Grobfilter (Flusensieb)
6 Mikro-Feinfilter (Flusensieb)
7 typenschild
8 Einfülltür (Türanschlag wechselbar)
9 Sockeltür vor Flusensieb und Wärmetauscher
10 Taste zum Öffnen der Sockeltür
11 Luftschlitze
12 Schraubfüße (höhenverstellbar)

Bedienblende

1 Programmwähler und AUS Schalter
2 Funktionstasten
3 Taste START PAUSE
4 Taste ZEITVORWAHL
5 Betriebsanzeige
6 Display

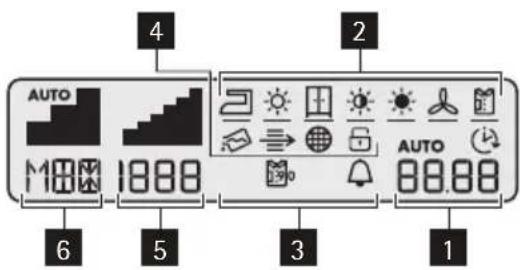

Display-Anzeige

1 Restzeit / Fehlermeldung
2 Programmstand
3 Zusatzfunktionen
4 Varnhinweise
5 Auswahl Schleuderdrehzahl
6 Auswahl Trockenheitsgrad

Beschreibung des Displays
TROCKENGRAD (Standard)	minimaler TROCKEN-GRAD	mittlerer TROCKEN-GRAD	maximaler TROCKEN-GRAD
	[XCCS]	-
U/MIN. (Standard) minimaler U/MIN.		U/MIN. (Bereich, in Schritten zu 200 U/Min.)	maximaler U/MIN.
Bügeltrocken (Trockenphasenanzeige)	Leicht trocken (Trockenphasenanzeige)	Schranktrocken (Trockenphasenanzeige)	Sehr trocken (Trockenphasenanzeige)
[SXZA]		[YCZH]	-
Extratrocken (Trockenphasenanzeige)	Kühlphase (Trockenphasenanzeige)	Knitterschutz (Trockenphasenanzeige)	-
	[CZSK]		[5GCY]
Kondensatbehälter leeren (Warnung)	Wärmetauscher reinigen (Warnung)	Filter reinigen (Warnung)	Kindersicherung
		[D4ZB]	-
Knitterschutz Plus Summer Zeitvorwahl -
	-		-
Programmdauer	Zeitprogrammdauer (10 Min. - 3 Std.)	Zeitraum für Zeitvorwahl	-

Vor der ersten Benutzung

WARNUNG!

Lassen Sie das Gerät vor Anschluss an das Netz und vor der ersten Inbetriebnahme 12 Stunden stehen, falls es nicht in aufrechter Stellung transportiert worden ist, damit das Öl in den Kompressor zurückfließen kann. Andernfalls könnte der Kompressor beschädigt werden.

Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch, um alle fertigungsbedingten Rückstände aus der Trommel zu entfernen.

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

- Sortieren nach Gewebeart:

- Baumwolle/Leinen für Programme in der Programmgruppe BAUMWOLLE.

- Mischgewebe und Synthetikfasern für Programme in der Programmgruppe MISCH-GEWEBE.

- Sortieren nach Pflegekennzeichen. Die Pflegekennzeichen bedeuten:

Trocknen im Wäsche-trockner grundsätzlich möglich	Trocknen mit normaler Temperatur	Trocknen mit niedriger Temperatur.	Trocknen im Wäsche-trockner nicht zulässig

Geben Sie keine nasse Wäsche in das Gerät, die nicht laut Pflegekennzeichnung für die Trocknung in einem Trockner geeignet ist!

Alle nassen Wäschestücke, die für die Trocknung in einem Trockner gekennzeichnet sind, können mit diesem Gerät getrocknet werden.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Textilien könnten abfärben.
• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm EXTRATROCKEN. Die Textilien können einlaufen!
• Wolle und wollartige Textilien können mit dem Programm WOLLE getrocknet werden. Vor dem Trockengang die Wolltextilien möglichst gut schleudern (max 1200 U/min.). Nur solche Wolltextilien zusammen trocknen, die hinsichtlich Material, Farbe und Gewicht ähnlich bzw. gleichartig sind. Schwere Wäschestücke aus Wolle bitte einzeln trocknen.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.
• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).
• Teile aus doppelschichtigem Gewebe wenden (z. B. bei gefütterten Anoraks die Baumwollschicht nach außen). Diese Gewebe trocknen dann besser.

Programmtabelle

Programme		Max. Wäschemenge (Trockengewicht)	Zusatzfunktionen/Optionen						Anwendung/Eigenschaften	Pflegekennzeichen
			TROCKENGRAD	U/MIN.	KNITTERSCHUTZ PLUS	SIGNAL	ZEITWAHL	ZEITVORWAHL
	EXTRATRO-CKEN	7 kg • • • • - •							Durchtrocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bademänteln, Baumwolle.
	STARK TRO-CKEN	7 kg ● ● ● ● - ●							Durchtrocknen von dicken Textilien wie z. B. Frotteehandtüchern, Handtüchern, Baumwolle
	SCHRANK-TROCKEN1)	7 kg ● ● ● ● - ●							Durchtrocknen von gleichmäßig dicken Textilien wie z. B. Frotteehandtüchern, Strickwaren, Handtüchern, Baumwollhemden.
	BÜGELTRO-CKEN1)	7 kg ● ● ● ● - ●							Für normale Koch-Buntwäsche aus Baumwolle oder Leinen, z. B. Bett-, Tischwäsche.
MISCHGEWEBE	EXTRATRO-CKEN	3 kg ● ● ● ● - ●							Durchtrocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche.
	SCHRANK-TROCKEN1)	3 kg ● ● ● ● - ●							Für dünne Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Socken, Damenunterwäsche.
	BÜGELTRO-CKEN	3 kg ● ● ● ● - ●							Für dünne Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Baumwollhemden.
ZEIT	ZEITPRO-GRAMM	7 kg - - ● ● ● ●							Zum Trocknen von einzelnen Wäschestücken oder Wäschemengen mit einem Gewicht bis 7kg.
	AUFFRI-SCHEN	1 kg - - ● ● - ●							Sonderprogramm zum Auffrischen oder schonenden Reinigen von Textilien mit handelsüblichen Trockenreinigungsmitteln.
SONDERPROGRAMME	MIKROFA-SER	1 kg ● ● ● ● - ●							Für dünne bügelfreie Textilien aus Polyester und Polyamid.
	MIX-PRO-GRAMM	3 kg ● ● ● ● - ●							Zum Trocknen von Mischtextilien aus Baumwolle und Kunstfasern.
	BETTWÄ-SCHE	3 kg ● ● ● ● - ●							Bettwäsche (Einzel-/Doppelbettlaken, Kopfkissen-, Bettbezüge, Tagesdecken).
	VISKOSE 1 kg ● ● ● ● - ●								Für dünne bügelfreie Textilien aus Viskose, Polyester und Polyamid.
	JEANS 7 kg	● ● ● - ●							Für Freizeitkleidung wie Jeans, Sweatshirts usw. mit unterschiedlicher Materialstärke (z.B. am Kragen, an den Manschetten und Nähten)
	SPORTKLEI-DUNG	2 kg	● ● ● - ●						Für dünne bügelfreie Sportkleidung aus Polyester.
	HEMDEN	1,5 kg (oder 7 Hem-den)	● ● ● ● - ●						Sonderprogramm mit Knitterschutz für pflegeleichte Textilien wie Hemden und Blu-sen, das das Bügeln kinderleicht macht. Das Ergebnis hängt von der Art und der Qualität der Textilien ab.
	LEICHTBÜ-GELN PLUS	1 kg (oder 5 Hem-den)	● ● ● ● - ●						Spezialprogramm mit Anti-Knittermechanik für pflegeleichte Textilien wie Oberhem-den und Blusen; für minimalen Bügelauf-wand. Ergebnis ist abhängig von Textilart und Textilveredelung. Legen Sie die Textilien sofort nach dem Schleudern in den Trock-ner; entnehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hän-gen Sie sie auf Kleiderbügel.
	SEIDE 1 kg	● ● ● ● - ●							Zum Trocknen von Seide mit Warmluft und sanfter Bewegung.
	WOLLE 1 kg	● ● - ● - ●							Zum Trocknen von Wollkleidung nach dem Waschen mit Warmluft und minimaler me-chanischer Belastung (Siehe Abschnitt "Sortieren und Vorbereiten der Wäsche"). Empfehlungen: Entnehmen Sie die Wäsche so-fort nach dem Trocknen, da kein Knitter-schutzprogramm folgt.

1) Gemäß IEC61121

Täglicher Gebrauch

Einschalten des Gerätes / der Trommelbeleuchtung

Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm oder auf BELEUCH-TUNG. Das Gerät ist jetzt eingeschaltet. Die Trommelbeleuchtung wird beim Öffnen der Tür eingeschaltet.

Wäsche einfüllen

1. Öffnen Sie die Einfülltür:
   Drücken Sie kräftig gegen die Einfülltür (Druckpunkt)
2. Legen Sie die Wäsche locker in die Trommel.

! VORSICHT! Achsten Sie

Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidichtung eingeklemmt wird.

1. Drücken Sie die Tür fest zu. Das Schloss muss hörbar einrasten.

Wählen Sie mit dem Programmwähler das gewünschte Programm. Die zu erwartende Zeit für das Programmende wird auf dem LCD-Display im Format h:mm (Stunden:Minuten) eingeblendet. Während des Programmablaufs verringert sich die Restzeit in Schritten von einer Minute; unter 1 Stunde wird die vorangestellte Null nicht angezeigt (Beispiel. "59", "5", "0").

Einstellen des Trockengrads

Wenn die Wäsche nach einem Standardtrockenprogramm noch zu feucht ist, können Sie das Trocknungsergebnis mithilfe der Funktion TROCKENGRAD verbessern. Der Trockengrad der Wäsche erhöht sich von MIN zu MAX.

Drücken Sie mehrmals die Taste TROCKENGRAD, bis der gewünschte Trockengrad (MIN, MED oder MAX) auf dem Display angezeigt wird. Wenn die Einstellung des Trockengrads für das betreffende Programm nicht vorgesehen ist, wird AUTO im Display angezeigt.

Wenn nach dem Ende eines WOLLE- oder SEIDE-Programms die Wolle oder die Seide zu feucht ist, können Sie das Programm neu starten und die Funktion TROCKENGRAD mit Trockenstufe MIN, MED oder MAX zuschalten. Bei einem Trockengang mit relativ trockener Wäsche wird die zu Beginn angezeigte Programmdauer nach einiger Zeit korrigiert.

Einstellen der Schleuderdrehzahl

Der Trockner kann auf die Schleuderdrehzahl der Waschmaschine bzw. des vorausgegangenen Waschgangs eingestellt werden. Mit der entsprechenden Einstellung wird die zu erwartende Programmlaufzeit genauer angezeigt.

Drücken Sie mehrmals die Taste U/MIN, bis die gewünschte Schleuderdrehzahl vom vorangegangenen Waschgang angezeigt wird. Wird keine Schleuderdrehzahl ausgewählt, wird kein Wert angezeigt.

Bei bestimmten Programmen (Zeitprogrammen) kann die Schleuderdrehzahl nicht angewählt werden; in diesem Fall werden nur drei Striche angezeigt. Auswahl-Möglichkeiten:

Funktion Knitterschutz Plus einstellen

Drücken Sie die Taste KNITTERSCHUTZ PLUS. Ein 90 Minuten dauerndes Knitterschutzprogramm ist eingestellt. Das Display zeigt jetzt das Symbol Knitterschutz Plus 📁 an. Bei Anwahl dieser Zusatzfunktion wird die Knitterschutzphase nach dem Ende des Trockengangs um 60 Minuten verlängert. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden.

SIGNAL

Das Gerät wird mit deaktiviertem Signal geliefert. Aktivieren Sie den Summer mit der Taste SIGNAL. Mit der Taste können Sie die Funktion an- oder abschalten. Bei aktivem Signal erscheint das Signal △ -Symbol auf dem Display.

In folgenden Fällen ertönt ein Signal oder eine Melodie:

• Programmende
• Knitterschutzphase und Phasenbeginn/-ende
• Programmabbruch mit Warnsignal
• Fehlermeldung

Zeitwahl

Auswahl der Programmdauer nach der Einstellung eines ZEIT-Programms. Sie können eine Programmdauer von 10 Minuten bis 3 Stunden in 10-Minuten-Schritten wählen.

1. Drehen Sie den Programmwähler auf das ZEIT-Programm. Die Zahl 10' blinkt über der Taste ZEITWAHL.

2. Drücken Sie die Taste ZEITWAHL so oft, bis die die gewünschte Programmdauer auf dem Display eingeblendet wird, z. B. 30 ein Programm von 30 Minuten.

Wird keine Programmdauer eingegeben, wählt das Gerät automatisch eine Dauer von 10 Minuten.

Einstellen der Zeitvorwahl

Mit der Taste ZEITVORWAHL kann der Programmstart um 30 Minuten (30') bis maximal 20 Stunden (20h) verzögert werden.

1. Wählen Sie das Programm und die Zusatzfunktionen.
2. Drücken Sie die Taste ZEITVORWAHL so oft, bis die gewünschte Startverzögerung auf dem Display angezeigt wird, z. B. 12h, wenn das Programm in 12 Stunden anlaufen soll.

Zeigt das Display 20h an und Sie drücken erneut die Taste, wird die Zeitvorwahl wieder aufgehoben. Das Display zeigt 0' und dann die Dauer des gewählten Programms.

1. Drücken Sie die Taste START PAUSE, um die Zeitvorwahl zu aktivieren. Die verbleibende Zeit bis zum Programmstart wird fortlaufend angezeigt (z. B. 15h, 14h, 13h, ... 30' usw.).

Kindersicherung einstellen

Die Kindersicherung soll ein versehentliches Starten, Verändern oder Löschen eines Programms verhindern. Die Kindersicherung sperrt alle Tasten und den Programmwähler. Drücken Sie gleichzeitig für 5 Sekunden die Tasten KNITTERSCHUTZ PLUS und SIGNAL, um die Kindersicherung ein- oder auszuschalten.

• Vor dem Programmstart: Das Gerät kann nicht in Betrieb gesetzt werden
• Nach dem Programmstart: Das laufende Programm kann nicht geändert werden

Das Symbol ☐ (wird auf dem Display eingeblendet und zeigt an, dass die Kindersicherung aktiv ist.

Die Kindersicherung wird nach Programmende nicht automatisch aufgehoben.

Wenn Sie ein neues Programm starten möchten, müssen Sie zuvor die Kindersicherung deaktivieren.

Starten des Programms

Drücken Sie die Taste START/PAUSE. Das Programm läuft an.

Der Programmablauf wird auf dem LCD-Display durch entsprechende Symbole angezeigt. >Von links nach rechts, von dem Symbol BUGELTROCKEN bis KNITTERSCHUTZ je nach gewähltem Trockenprogramm. Wurde z. B. das Programm SCHRANKTROCKEN gewählt, werden die folgenden Programmablauf-Symbole angezeigt: Der Fortgang des Programms wird durch einen blinkenden Strich unter dem Symbol der Programmablauf-Anzeige angezeigt. Nach dem Ende eines Programm-Abschnitts leuchtet der Strich kontinuierlich und blinkt dann unter dem Symbol des folgenden Programm-Abschnitts.

Ändern eines Programms

Um ein versehentlich gewähltes Programm nach dem Start zu ändern, drehen Sie zuerst den Programm-Wahlschalter auf AUS und dann auf ein neues Programm.

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wenn Sie den Programm-Wahlschalter während des Programmablaufs trotzdem auf ein anderes Programm drehen, beginnen die Programmablauf-Anzeige und die Wartungsanzeige zu blinken. Wird eine Zusatzfunktion gewählt (es sei denn, der Summer ist gewählt), erscheint Err auf dem Multidisplay. Dies wirkt sich jedoch nicht auf das Trockenprogramm aus (Wä-scheschutz).

Wäsche nachlegen oder vor Programmende entnehmen

1. Öffnen Sie die Einfülltür.

WARNUNG!

Wäsche und Trommel können heiß sein. Verletzungsgefahr!

1. Legen Sie Wäsche ein oder entnehmen Sie Wäsche.
2. Schließen Sie die Tür fest. Das Einrasten muss deutlich zu hören sein.
3. Drücken Sie die Taste START PAUSE, um das Trockenprogramm fortzusetzen.

Programmende / Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms wird auf dem Display eine blinkende "0" eingebendet, unter dem Symbol Knitterschutz 📋 erscheint ein Strich. Wurde die Taste SIGNAL gedrückt, ertönt für ca. eine Minute ein akustisches Signal.

Dem Trockenprogramm folgt (mit Ausnahme des WOLLE-Programms) automatisch ein 30 Minuten dauerndes Knitterschutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden. (Die Wäsche sollte spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.) Bei angewählter Funktion KNITTERSCHUTZ PLUS 📋 wird die Knitterschutzphase um 60 Minuten verlängert.

1. Öffnen Sie die Tür.
2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor Sie die Wäsche entnehmen. Am besten machen Sie das mit angefeuchteter Hand. (Siehe Kapitel "Reinigung und Pflege").

3. Entnehmen Sie die Wäsche.

4. Drehen Sie den Programmwähler auf AUS.

Nach jedem Trockenprogramm:

- Den Mikrofein- und den Feinfilter reinigen - Den Kondensatbehälter entleeren (Siehe Kapitel "Reinigung und Pflege").

1. Die Tür schließen.

Reinigung und Pflege

Reinigung der Flusenfilter

Die Filter sammeln die Flusen, die sich beim Trocknen absetzen. Die Flusenfilter (Mikrofein- und Feinfilter) müssen nach jedem Trockengang gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewährleisten.

Das Warnsymbol 📋 weist Sie darauf hin.

VORSICHT!

Benutzen Sie den Trockner nie ohne oder mit beschädigtem oder verstopftem Flusenfilter.

1. Öffnen Sie die Einfülltür.
2. Streichen Sie mit der feuchten Hand über den Mikrofeinfilter, der sich auf dem unteren Rand der Einfüllöffnung befindet.

1. Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der durch Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in diesem Fall die Filter mit warmem Wasser und einer Bürste. Nehmen Sie den Filter in der Einfülltür nach oben heraus. Der Filter kann mit nach links oder rechts gerichteter Grifföffnung eingebaut werden.

Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen.

1. Drücken Sie den Entriegelungsknopf auf dem Filtersieb nach unten Das Filtersieb springt heraus.

2. Ziehen Sie den Feinfilter heraus.

3. Entfernen Sie die Wäscheflusen von dem Feinfilter. Am besten machen Sie das mit angefeuchteter Hand.

Reinigen Sie den gesamten Filterbereich.

Der Filterbereich braucht nicht nach je- dem Trockenprogramm gereinigt zu werden, muss jedoch regelmäßig kon- trolliert und bei Bedarf von Flusen ge- säubert werden.

1. Dazu fassen Sie das Filtersieb oben an und ziehen es nach vorn, bis es sich aus den beiden Halterungen löst.
2. Entfernen Sie die Flusen von dem gesamten Filterbereich. Benutzen Sie dazu am besten einen Staubsauger.
3. Drücken Sie beide Zapfen des Filtersiebes in die Halterungen an der Einfülltür, bis sie einrasten.
4. Setzen Sie den Feinfilter wieder ein.

1. Drücken Sie gegen das Filtersieb, bis es in der Verriegelung einrastet.

Ohne Feinfilter rastet das Filtersieb nicht vollständig ein und die Einfülltür kann nicht geschlossen werden.

Reinigen der Türdichtung

Wischen Sie die Türdichtung mit einem feuchten Tuch sofort nach dem Ende des Trockenprogramms ab.

Entleeren des Kondensatbehälters

Der Kondensatbehälter muss nach jedem Trockengang entleert werden.

Bei vollem Kondensatbehälter wird ein laufendes Programm automatisch abgebrochen und das Symbol Behälter entleeren leuchtet auf. Um das Programm fortzusetzen, muss zuerst der Kondensatbehälter geleert werden.

WARNUNG!

Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von Lebensmitteln geeignet.

1. Ziehen Sie den Schubkasten mit dem Kondenswasserbehälter 1 heraus und ziehen Sie das Ablaufrohr des Behälters 2 vollständig nach oben.

1. Gießen Sie das Wasser in eine Wanne oder einen Behälter.

2. Schieben Sie das Ablaufrohr nach unten und setzen Sie den Behälter wieder ein. Falls das Programm wegen des vollen Behälters abgebrochen wurde: Drücken Sie Taste START PAUSE, um das Trockenprogramm fortzusetzen.

Der Kondensatbehälter hat ein Fassungsvermögen von ca. 4 Litern. Das reicht für ca. 7 kg Wäsche aus, die zuvor mit 1000 U/min geschleudert wurde.

Das Kondensat kann als destilliertes Wasser z. B. zum Dampfbügeln verwendet werden. Filtern Sie jedoch zuvor das Kondensat (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Reinigen der Wärmetauscherfilter

Wenn die Anzeige Sockelfilter reinigen → aufleuchtet, müssen die Wärmetauscherfilter im Gerätesockel gereinigt werden. Dies ist nach jeweils 5 Trockengängen erforderlich. Beide Filter befinden sich im Gerätesockel.

Im Filtergehäuse kann sich Wasser ansammeln. Daher ist es normal, dass die Flusenfilter des Wärmetauschers feucht werden.

• Benutzen Sie den Trockner nie ohne Flusenfilter.
• Verstopfte Filter erhöhen den Energieverbrauch, da sie den Trockengang verlängern, und führen zu Schäden am Trockner.

• Eine verschmutzte Wärmepumpe kann nur mit einem kostspieligen Verfahren gereinigt werden.

• Öffnen Sie die Einfülltür

• Öffnen Sie die Sockeltür: Drücken Sie dazu den Entriegelungsknopf am unteren Rand der Einfüllöffnung und öffnen Sie die Sockeltür nach links.

1. Ziehen Sie das Filtergehäuse am Griff aus dem Sockel.

1. Reinigen des Flusenfilters: Nehmen Sie den Filter aus dem Filtergehäuse. Drücken Sie dazu auf die Druckpunkte auf den Seiten und ziehen Sie den Filterrahmen nach oben aus dem Gehäuse heraus. Entfernen Sie die Flusen mit angefeuchteter Hand vom Flusenfilter.

2. Entfernen Sie die Flusen mit angefeuchteter Hand vom Filter im Sockel.

Ziehen Sie den Filter bei Bedarf heraus und reinigen Sie ihn mit warmem Wasser und einem Wischtuch oder einer Bürste. Reinigen Sie die Innenseite der Tür, die Kammer des Flusenfilters und die Gummidichtungen von Flusen.

1. Setzen Sie den Flusenfilter wieder in den Sockel a ein. Schieben Sie den Flusenfilter dazu in das Filtergehäuse hinein, bis er (hörbar) einrastet, und schieben Sie dieses in die Filterkammer b. Schließen Sie die Sockeltür. Hinweis: Ohne Flusenfilter lässt sich das Filtergehäuse nicht in den Gerätesockel einsetzen.

1. Entfernen Sie bei Bedarf (etwa alle 6 Monate) mit dem mitgelieferten Schwamm die Flusen vom Wärmetauscher. Tragen Sie dabei Gummihandschuhe.

Tipp: Die Flusen lassen sich einfacher entfernen, wenn Sie diese zuvor anfeuchten (z. B. mit einem Wäschebefeuchter), oder mit einem Staubsauger absaugen.

Reinigen der Trommel

VORSICHT!

Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum sichtbaren Belag auf der Innenseite der Trommel. Der Trockengrad der Wäsche kann daher beim Trocknen nicht mehr zuverlässig festgestellt werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als erwartet.

Wischen Sie mit einem üblichen Haushaltsreinigungsmittel (z. B. Reiniger auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab.

Reinigen der Bedienblende und des Gerätegehäuses

VORSICHT!

Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder andere aggressive Reinigungsmittel.

Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab.

Was tun, wenn...

Kleine Störungen selbst beheben

Störung 1)	Mögliche Ursache Abhilfe
Trockner läuft nicht.	Netzstecker des Trockners nicht einge- steckt.	Netzstecker in die Steckdose stecken. Sicherung der Hausinstallation kontrol- lieren.
	Einfülltür offen. Die Tür schließen
	Die Taste START PAUSE wurde nicht ge- drückt.	Drücken Sie die Taste START PAUSE.
Nicht zufrie- denstellende Trockenergeb- nisse.	Wahl eines falschen Programms.	Stellen Sie ein geeignetes Programm ein. 2)
	Flusenfilter verstopft.	Flusenfilter reinigen. 3)
	Wärmetauscher verstopft.	Wärmetauscher reinigen. 3)
	Max. Wäschemenge überschritten. Maximale Füllmenge beachten.
	Lüftungsgitter bedeckt.	Lüftungsgitter am Geräteboden freilegen.
	Rückstände in der Trommel.	Reinigen Sie die Innenfläche der Trommel.
	Hohe Wasserhärte.	Geeignete Wasserhärte einstellen 4).
Einfülltür schließt nicht	Filter nicht eingesetzt.	Feinfilter und/oder Grobfilter korrekt installieren.
Err (Fehler) auf dem Display.	Versuchen Sie nach dem Programm-start, die Parameter zu ändern.	Schalten Sie den Trockner aus und wieder ein. Stellen Sie die erforderlichen Parameter ein.
Keine Trommelbeleuchtung	Programmwähler in Stellung AUS.	Drehen Sie ihn auf BELEUCHTUNG oder ein beliebiges Programm.
	Lampe durchgebrannt.	Lampe ersetzen (siehe nächsten Abschnitt).
Ungewöhnlicher Zeitablauf im Display	Die voraussichtliche Programmdauer wird errechnet unter Berücksichtigung von: Typ, Menge und Feuchtigkeitsgehalt der Wäsche.	Automatischer Vorgang, kein Gerätefehler.
Programm nicht aktiv	Wasserbehälter voll.	Wasserbehälter ausleeren 3), drücken Sie die Taste START PAUSE.
Trockengang zu kurz	Kleine Wäschemenge./Wäsche für das ausgewählte Programm zu trocken.	Zeitprogramm oder höhere Trocknungsstufe wählen (z. B. EXTRATROCKEN).
Trockengang zu lang 5)	Flusenfilter verstopft. Flusenfilter reinigen.
	Wäschemenge zu groß. Maximale Füllmenge beachten.
	Wäsche unzureichend geschleudert. Wäsche entsprechend schleudern.
	Besonders hohe Raumtemperatur - keine Gerätestörung.	Falls möglich, die Raumtemperatur senken.

1) Bei einer Fehlermeldung im Display (z.B.: E51): Schalten Sie den Trockner aus und wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste START PAUSE. Funktioniert es nicht? - benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel Programmübersicht

3) siehe Kapitel Reinigung und Pflege

4) siehe Kapitel Programmiermöglichkeiten

5) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

Austausch der Lampe der Trommelbeleuchtung

Benutzen Sie nur für Trockner geeignete Lampen. Die Speziallampen erhalten Sie beim Kundendienst.

Die Trommelbeleuchtung schaltet sich bei geöffneter Tür automatisch nach 4 Minuten ab.

WARNUNG!

Keine Standardglühlampen verwenden! Diese entwickeln zu viel Hitze und können das Gerät beschädigen!

Ziehen Sie den Netzstecker, bevor Sie die Lampe ersetzen; bei Festanschluss: die Sicherung ganz herausdrehen oder ausschalten.

1. Schrauben Sie die Abdeckung über der Glühbirne ab (sie befindet sich direkt hinter der Einfüllöffnung oben; siehe Abschnitt "Gerätebeschreibung".)
2. Die defekte Lampe ersetzen.
3. Die Abdeckung wieder anschrauben.
   Überprüfen Sie die O-Ringdichtung auf korrekten Sitz, bevor Sie die Abdeckung anschrauben. Benutzen Sie den Trockner nicht, wenn die O-Ringdichtung an der Abdeckung der Trommelbeleuchtung fehlt.

WARNUNG!

Aus Sicherheitsgründen muss die Abdeckung fest angeschraubt sein. Anderenfalls darf der Trockner nicht in Betrieb genommen werden.

Programmiermöglichkeiten

Einstellung Implementierung
[SIGNAL dauerhaft aktiviert / deaktiviert]	1. Drehen Sie den Programmwähler auf ein beliebiges Programm.2. Drücken Sie die Tasten TROCKENGRAD und U/MIN. gleichzeitig und halten Sie sie ca. 5 Sekunden lang gedrückt.3. Das Signal ist nun standardmäßig deaktiviert. Mit der Taste SIGNAL können Sie das Signal aktivieren oder deaktivieren. Das Gerät speichert die Einstellung jedoch nicht.
[WasserhärteWasser enthält unterschiedliche Mengen an Kalk und Mineralsalzen, die sich je nach geographischem Standort ändern und somit die Neueinstellung der Leitwerte erfordern.Abweichungen der Leitfähigkeit des Wassers von den werkseitig voreingestellten Werten kann die Restfeuchte der Wäsche nach der Trocknung leicht beeinflussen. Sie können die Empfindlichkeit des Feuchtigkeitssensors entsprechend der Leitfähigkeit wie folgt einstellen.Den Leitwert Ihres Wassers erfahren Sie bei Ihrem zuständigen Wasserwerk	1. Drehen Sie den Programmwähler auf ein beliebiges Programm.2. Drücken Sie die Tasten TROCKENGRAD und ZEITWAHL gleichzeitig und halten Sie sie ca. 5 Sekunden lang gedrückt. Die aktuelle Einstellung wird auf dem Display angezeigt:- [CO-] geringe Leitfähigkeit <300 micro S/cm- [CO=] mittlere Leitfähigkeit 300 - 600 micro S/cm- [CO=] hohe Leitfähigkeit >600 micro S/cm3. Drücken Sie die Taste START PAUSE mehrmals hintereinander, bis die gewünschte Stufe angezeigt wird.4. Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten TROCKENGRAD und ZEITWAHL oder drehen Sie den Programmwähler auf die Position AUS.

Einstellung Implementierung

BEHÄLTER Anzeige dauerhaft abschaltenBei einer externen Ableitung für das Kondenswasser.Standardmäßig ist die Warnung ➕ aktiviert und leuchtet am Ende jedes Trockengangs oder während des Trockenvorgangs bei vollem Kondensatbehälter.

1. Drehen Sie den Programmwähler auf ein beliebiges Programm.2. Drücken Sie die Tasten U/MIN. und ZEITWAHL gleichzeitig und halten Sie sie ca. 5 Sekunden lang gedrückt.Die aktuelle Einstellung wird auf dem Display angezeigt:- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Technische Daten

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/95/EC vom 12.12.2006 Niederspannungsrichtlinie
• 89/336/EEC vom 03.05.1989 EMV-Richtlinie und Änderungsverordnung 92/31/EEC
• 93/68/EEC vom 22.07.1993 Richtlinie zur CE-Kennzeichnung

Höhe x Breite x Tiefe 85 x 60 x 60 cm
Tiefe bei geöffneter Tür 109 cm
Höhenverstellbarkeit 1,5 cm
Leergewicht ca. 60 kg
Füllmenge (je nach Programm)1)	Max. 7 kg
Energieverbrauch gemäß EN 61121 (7 kg Baumwolle, vorgeschleudert mit 1000 U/min, Programm BAUMWOLLE SCHRANKTROCKEN)	2,4kWh
Anwendungsbereich Haushalt
Zulässige Umgebungstemperatur + 5°C bis + 35°C

1) In einigen Ländern können Angaben der Füllmenge aufgrund unterschiedlicher Messmethoden abweichen.

Verbrauchswerte

Die Verbrauchswerte wurden unter Standardbedingungen ermittelt. Sie können unter Haushaltsbedingungen unterschiedlich sein.

Programm Füllmenge in kg Energieverbrauch in kWh
BAUMWOLLE SCHRANKTROCKEN1)2)	7 2.4
BAUMWOLLE BÜGELTROCKEN1) 2)	7 1.8

PFLEGELEICHT SCHRANKTROCKEN ^2) 3)

30.75

1) vorgeschleudert mit 1000 U/min
2) Hinweise für Prüfinstitute: Programmeinstellung für die Prüfung nach EN61121
3) vorgeschleudert mit 1200 U/min

Aufstellen der Maschine

Gerät transportieren

Kippen Sie das Gerät für den Transport nur auf die linke Seite (siehe Abbildung), wenn es nicht stehend transportiert werden kann.

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufgestellt werden.
• Der Wäschetrockner muss in einem sauberen und staubfreien Raum installiert werden.
• Am Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Die vorderen Lüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht zugestellt werden.
• Das Gerät auf festem ebenem Boden aufstellen, um Vibrationen und das Betriebsgeräusch so gering wie möglich zu halten.
• Kontrollieren Sie nach dem Aufstellen den waagrechten Stand des Gerätes mit einer Wasserwaage. Richten Sie es gegebenenfalls mit den Schraubfüßen aus.
• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der mögliche Hitze-stau kann den Gerätebetrieb beeinträchtigen.

Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu 60°C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen Böden aufgestellt werden. Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5°C und +35°C liegen. Andernfalls wird die Funktion des Gerätes beeinträchtigt.

WARNUNG!

Das Gerät darf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.

WARNUNG!

Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier installiert werden, das dem des Gerätes gegenüber liegt.

Entfernen der Transportsicherungen

VORSICHT!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür
2. Ziehen Sie das Klebeband von der Trommel in der Maschine ab.
3. Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht (siehe Kapitel "Gerätebeschreibung").

Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steck-dose erfolgen.

WARNUNG!

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der vorstehenden Sicherheitshinweise entstehen.

Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

WARNUNG!

Der Stecker muss nach der Aufstellung der Maschine zugänglich sein.

Wechsel des Türanschlags

WARNUNG!

Ziehen Sie den Netzstecker, bevor Sie den Türanschlag wechseln.

1. Öffnen Sie die Einfülltür.

2. Das Türscharnier A von der Frontseite des Gerätes abschrauben und die Einfülltür abnehmen.

3. Die Abdeckplatten B entfernen. Stecken Sie dazu einen Schraubendreher in die Schlitze (siehe Abbildung), drücken Sie leicht nach unten und hebeln Sie die Ab

1. Drücken Sie mit einem geeigneten Werkzeug auf die Rastung des Schließkolbens C, um ihn zu lösen und herauszunehmen. Setzen Sie ihn dann auf der gegenüber liegenden Seite um 180° gedreht ein.

2. Türscharnier A von der Einfülltür abschrauben, um 180° drehen und auf der gegenüber liegenden Seite wieder anschrauben.

3. Die Abdeckplatten B um 180° drehen und auf der anderen Seite wieder einsetzen.

4. Die Abdeckplatten D von der Gerätefrontseite abschrauben, um 180° drehen und auf der gegenüber liegenden Seite anschrauben.

5. Das Türschloss E abschrauben, etwas nach unten drücken und von der Gerätefrontseite abnehmen.

1. Den Rastknopf F nach innen hinein drücken, die Abdeckung etwas nach unten drücken und aus der Gerätefrontseite herausnehmen.

2. Das Türschloss E auf die entgegen gesetzte Seite umsetzen und die Türverriegelung festschrauben.

3. Auf der anderen Seite die Abdeckung F einsetzen und den Rastknopf einrasten lassen.

4. Die Einfülltür mit den Scharnieren in die Aussparungen auf der Gerätefrontseite einsetzen und festschrauben.

Hinweise zum Kontaktschutz: Das Gerät ist nur nach dem Einsetzen aller Kunststoffteile wieder betriebssicher.

Sonderzubehör

• Bausatz Wasch-Trocken-Säule

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen

Mit diesem Bausatz können Sie den Trockner mit einer Waschmaschine (60 cm breit, Frontbeladung) zu einer Platz sparenden Wasch-Trocken-Säule kombinieren. Die Waschmaschine befindet sich unten, der Trockner oben.

Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

- Ableitungsbausatz für Kondenswasser

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen

Bausatz für direkte Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully usw. Der Wasserbehälter braucht nicht mehr entleert zu werden, er muss aber an seinem vorgesehenen Platz im Gerät verbleiben.

Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

- Sockel mit Schublade

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler beziehen

Bausatz, mit dem der Trockner auf eine optimale Arbeitshöhe angehoben werden kann. Die Schublade fungiert als zusätzlicher Stauraum (z. B. für Wäsche).

Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung.

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben können – siehe Kapitel Was tun wenn ....

Können Sie die Störung nicht selbst beheben, wenden Sie sich an den Kundendienst oder an Ihren Fachhändler.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

- Modellbezeichnung

- Seriennummer (S No.). Diese Nummer finden Sie auf dem Typenschild des Gerätes, siehe Kapitel Produktbeschreibung))

- Art der Störung

- Eventuelle Fehlermeldungen, die das Gerät anzeigt

Tragen Sie die Gerätenummern hier ein, so dass Sie diese immer zur Hand haben:

Modellbezeichnung:	......
Produkt-Nr. (PNC):	......
Seriennummer (S No.):	......

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter:
