BEDIENUNGSANLEITUNG AWZ 9979 WHIRLPOOL

Bedienung des Gerätes

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

Wäsche nach den jeweiligen Pflegesymbolen sortieren:

Nicht trocknergeeignet

Trocknergeeignet - bei niedriger Trockentemperatur

Trocknergeeignet

Vorbereiten der Wäsche

Öffnen der Tür

Beladen des Trockners

Programmauswahl

Zusatzfunktionen wählen (sofern vorhanden)

Trockner starten

Programmende - Trockner entladen

Trockner ausschalten

Sortieren nach:

Gewebestärke: Wenn mehr Wäsche vorhanden ist als der Trockner fassen kann, die Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche getrennt trocknen).

Gewebeart: Baumwolle (Leinen); Synthetische Textilien (Pflegeleicht).

Trocknungsgrad: Schranktrocken, Bügeltrocken usw.

Nicht trocknergeeignet: Wolle, Seide, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw.

Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Darauf achten, dass keine Feuerzeuge in der Wäsche verbleiben. Wäsche nach links drehen.

Den Türgriff ziehen. Falls die Kindersicherung aktiviert ist, schalten Sie dieselbe bitte ab (zusätzliche Hinweise sind in dem Kapitel "Wechseln des Türanschlags/Kindersicherung" der Gebrauchsanweisung zu finden).

Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Die Tür schließen.

Den Programmwahlschalter auf das gewünschte Trockenprogramm drehen (weitere Informationen können der Programmtabelle entnommen werden).

Durch Drücken der entsprechenden Taste die gewünschte Zusatzfunktion auswählen. Zur Bestätigung der Auswahl leuchtet die Anzeige über der Taste auf. Eine nicht vorgesehene Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell blinkende Led angezeigt. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Durch Drücken der "Start (Pause)"-Taste wird das Trockenprogramm gestartet. Die entsprechende Anzeige leuchtet auf.

Programm umwählen: Falls das Programm während des Trockenvorgangs umgewählt wird, stoppt der Trockner. Die Trockner-Anzeigeleuchte blinkt. Zur Ausführung des neuen Programms die "Start (Pause)"-Taste erneut drücken.

Programm unterbrechen: Zur Unterbrechung des Trockenprogramms die "Start (Pause)"-Taste drücken und die Tür öffnen. Lassen Sie den Trockner mindestens 5 Minuten abkühlen, bevor Sie die Wäsche entnehmen. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die "Start (Pause)"-Taste drücken.

Warnung: Den Trommeltrockner niemals vor dem Ende des Trockenzyklusses ausschalten, es sei denn alle Wäschestücke werden rasch entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.

Der Abschluss eines Trommeltrockenzyklusses erfolgt ohne Wärme (Abkühlzyklus), um sicherzustellen, dass die Wäschestücke bei einer Temperatur bleiben, die die Wäschestücke nicht beschädigt.

● tinde

Ende: Die Wäsche aus dem Trockner entnehmen. Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).

Knitterschutz

Knitterschutz: Wird die Wäsche nach dem Ende des Trocknerprogramms nicht entnommen, wird automatisch für maximal 60 Minuten ein Knitterschutzprogramm gestartet. Die Trommel dreht sich in regelmäßigen Intervallen, um ein Knittern der Wäsche zu verhindern.

Den Programmwahlschalter auf "Ästellen.

Das Flusensieb reinigen: Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben.

Wasserbehälter entleeren: Behälter am Griff herausziehen und entleeren. Behälter nach dem Entleeren wieder einsetzen und vollständig einschieben.

Falls erforderlich, die Kindersicherung aktivieren (zusätzliche Hinweise können dem Abschnitt "Türanschlagwechsel/Kindersicherung" entnommen werden).

Bitte beachten: Nur trocknergeeignete Zusätze/Plastikteile mit entsprechendem Hinweis verwenden und Wäsche, die mit Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen.

Programme Zusatzfunktionen								Ungefähre Trockenzeiten (in Minuten)
Textkart			Gewebearten	Füllmenge kg	Schonen	Summer	Startvorwahl	SehrnasseWäsche	NasseWasche
Programme / Trockenstufen
Baumwolle	Schranktrocken +	Mehrlagige, dicke Wäsche wie: Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Frottierbademantel.	Koch-Buntwäsche aus Baumwolle oder LeinenBaumwolleMax. 7 kg	3,07,0	X X X			95'175'	80'150'
	Schranktrocken *	Gleichartige Wäsche, die nicht gebügelt werden soll, wie: Handtücher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baumwollsocken.		3,07,0	X X X			80'130'	60'110'
	Bügeltrocken *	Wäsche, die gebügelt werden soll wie: Bett- und Tischwäsche, Handtücher, T-Shirts, Polohemden, Arbeitskleidung.		3,07,0	X X X			60'110'	50'85'
Mischgewebe	Schranktrocken +	Wäsche mit dicken, mehrlagigen Anteilen wie: Bett- und Tischwäsche, Trainingsanzüge, Anoraks, Decken.	Pflegeleichte (bügelfreie)Wäsche aus Synthetik- und Mischgewebe, BaumwollePflegeleichtMax. 3,5 kg	1,03,5	X X X			45'90'	40'70'
	Schranktrocken *	Wäsche, die nicht gebügelt werden soll, wie: Oberhemden, Blusen, T-Shirts, Sportbekleidung.		1,03,5	X X X			25'60'	20'45'
	Bügeltrocken	Wäsche, die gebügelt werden soll wie: Hosen, Kleider, Röcke, Hemden, Blusen.		1,03,5	X X X			20'50'	15'40'
Feinwäsche plus	Schranktrocken	Niedrige Trockenintensität für Feinwäsche und mit dem Symbol gekennzeichnete Kleidung, wie: Hosen, Kleider, Hemden, Blusen.	Wäsche aus Kunstlasern wie Polyamid, Nylon, Polyacryl, etc.SupersanftMax. 2,5 kg	2,5 -	X X 100' 85'
Lüften	Die Wäsche wird 30 Minuten lang ohne Heizung durchlüftet.		Lüften	-	- X X	-	-
Trockenzeiten	Zum Nachtrocknen von mind. 3-5 großvolumigen Einzelteilen (geelignet für alle Gewebe).		Zeitprogramme10' 20' 30'40' 60' 90'	-	X X X			10' 20' 30'40' 60' 90'

* Testprogramme gemäß EN 61121.

Was tun, wenn ...

...man den Trockner richtig pflegen und reinigen möchte:	Nach jedem Trockenvorgang das Flusensieb reinigen.	→	• Tür öffnen .Flusensieb nach oben herausziehen .Flusensieb öffnen .Flusen mit einer weichen Bürste oder mit den Fingern entfernen .Flusensieb schließen .Flusensieb wieder vollständig einschieben.
	Kondenswasserbehälter nach jedem Trockengang entleeren.	→	• Zum Herausnehmen des Kondenswasserbehälters am Griff ziehen .Kondenswasserbehälter entleeren .Kondenswasserbehälter nach dem Entleeren wieder einsetzen und vollständig einschieben.
	Den Wärmetauscher bitte mindestens einmal monatlich reinigen.(weitere Informationen finden Sie im Kapitel “Wärmetauscher” der Bedienungsanleitung).		• Fasern im und um den Wasserausfluss bitte mindestens einmal monatlich entfernen.
...man den Trockner erst einmal selbst prüfen will:(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).	Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken.	→	• Ist das richtige Trockenprogramm gewählt worden?War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 1000 U/min)?Ist das Flusensieb verschmutzt (Flusensiebanzeige leuchtet)?Ist der Wärmetauscher verschmutzt? (weitere Hinweise können der Gebrauchsanweisung entnommen werden)Ist die Raumtemperatur zu hoch?Leuchten die Anzeigen “ ” unde “Knitterschutz ” Trockenvorgang ist beendet und die Wäsche kann entnommen werden.Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein Programm, das besser trocknet.
	Der Trockner läuft nicht (nach einem Stromausfall stets die “Start (Pause)”-Taste drücken).	→	• Ist der Netzstecker richtig eingesteckt?Liegt ein Stromausfall vor?Ist die Sicherung defekt?Ist die Trocknertür richtig geschlossen?Wurde ein Trockenprogramm gewählt?W u r d“Start (Pause)”-Taste gedrückt?Wurde die Option Startvorwahl gewählt?
	Flusensieb-, Wasserbehälter- oder Wärmetauscheranzeige leuchtet.	→	• Ist das Flusensieb sauber?Ist der Kondenswasserbehälter leer?Ist der Kondenswasserbehälter richtig eingeschoben?Ist der Wärmetauscher sauber?
	Wassertropfen unter dem Trockner.	→	• Ist der Wärmetauscher richtig eingeschoben worden?Wurden die Flusen von der Dichtung des Wärmetauschers entfernt?Wurden die Flusen von der Türdichtung entfernt?Ist der Kondenswasserbehälter richtig eingeschoben?

KUNDENDIENST

Sollte die Störung nach den oben genannten Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus.

Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Eine Beschreibung der Störung.
• Typbezeichnung und Modell des Trockners.
• Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).

AWZ 9979

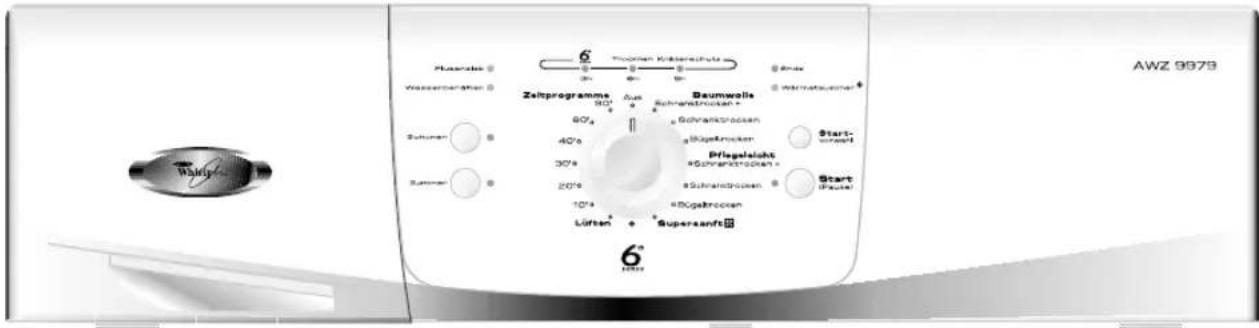

Kurzanleitung

D

AWZ 9979 6° Trokten Kälterelkoffe Wasserberlösen Zeitprogramme Aus Beumwolle Schrankstrocken Süperkrocken Pflagsleicht Süperkrocken Süperkrocken Lüften Supersanfts 6° Hörs

Programmwahlschalter

Durch Drehen wird das Trockenprogramm gewählt.

Start

(Pause)

"Start (Pause)"-Taste

Drücken, um den Trockenvorgang zu starten. Die Anzeigeleuchte blinkt während der Auswahl und leuchtet während des Trocknens

Anzeigen

Flusensieb

Flusensieb

Die Anzeige leuchtet auf, wenn das Flusensieb und/oder der Wärmetauscher gereinigt werden müssen. Nach jedem Trockenvorgang das Flusensieb reinigen.

Wasserbehälter

Kondenswasserbehälter

Die Anzeige leuchtet auf, wenn der Kondenswasserbehälter voll ist und geleert werden muss. Das Trockenprogramm wird automatisch unterbrochen. Kondenswasserbehälter leeren und Trockenprogramm neu starten. Kondenswasserbehälter nach jedem Trockenvorgang leeren.

Wärmetauschen

Wärmetauscher reinigen

Die Led leuchtet nach 30 Zyklen auf, wenn der Wärmetauscher gereinigt werden muss. Wärmetauscher reinigen. Zum Zurücksetzen der Anzeige den Programmwahlschalter in die vom Symbol "Bezeichnete senkrechte Position drehen und die Taste "Start (Pause)" 3 Sekunden lang gedrückt halten, bis die Led erlischt.

Übertrocknungsschutz

Die Anzeige leuchtet bei Anwahl eines feuchtigkeitsgesteuerten Programms und zeigt damit die aktivierte Sicherheitsfunktion an. Die Funktion ist bei zeitgesteuerten Programmen 10', 20', 30', 40', 60', 90' und "Lücktwählbar.

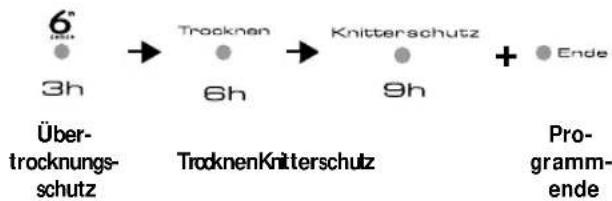

Programmablauf

Zusatzfunktionen

Schonen

Reduziert die Trockenintensität (für Feinwäsche empfohlen).

Summer

Signalisiert akustisch das Ende des Trockenprogramms.

Start-

vorwahl

Startvorwahl

Verzögert den Beginn des Trockenvorgangs um 3 bis 9 Stunden. Die Startvorwahltaste drücken. Die Auswahl wird an der Programmablaufanzeige angezeigt. Anschließend die "Start (Pause)"-Taste drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. Während der Startvorwahlphase blinkt die Led, die die gewählte Startvorwahl anzeigt. Während des Countdown wird die verbleibende Restzeit angezeigt. Zum Abwählen der eingestellten Verzögerung den Programmwahlschalter auf "Astellen oder die Startvorwahltaste drücken. Die drei Leds erlöschen.
