CEOL Carino N-2 - Hi-Fi DENON - Kostenlose Bedienungsanleitung

Produkttyp	Desktop-Musiksystem
Marke	Denon
Modell	CEOL Carino N-2
Abmessungen (Gerät inkl. Basis)	162 x 201 x 120 mm (B x T x H)
Gewicht (Gerät inkl. Basis)	1,6 kg
Gewicht (Lautsprecher pro Stück)	0,8 kg
Ausgangsleistung (nominal)	20 W + 20 W (6 Ω, 1 kHz, 0,7 % THD)
Maximale Ausgangsleistung	25 W + 25 W (6 Ω, 1 kHz, 10 % THD)
Stromversorgung	230 V AC, 50/60 Hz
Leistungsaufnahme (Betrieb)	15 W
Leistungsaufnahme (Standby)	0,3 W
Bluetooth-Version	3.0
Unterstützte Bluetooth-Codecs	aptX Low Latency, AAC, SBC
Bluetooth-Profile	A2DP, AVRCP
USB-DAC	Linear PCM 44,1/48 kHz, 16/24 Bit
NFC	Ja
Lautsprechertyp	Breitband mit Passivmembran
Lautsprecherimpedanz	6 Ω
Lautsprecherdurchmesser	Breitband 65 mm, Passivmembran 85 mm
Besondere Funktionen	Wide-Sound, Auto Volume, Mehrpunktverbindung (bis zu 3 Geräte)
Lieferumfang	2 Lautsprecher, 2 Lautsprecherbasen, Kabelwickler, Netzkabel, USB-Kabel, Fernbedienung (mit Lithiumbatterie)
Kopfhörerausgang	Ja (3,5 mm Klinke)
Subwoofer-Ausgang	Ja (SUB WOOFER OUT)
Analoger Eingang	Ja (ANALOG IN, 3,5 mm Klinke)

Häufig gestellte Fragen - CEOL Carino N-2 DENON

Wie schalte ich das Gerät ein?

Drücken Sie die Power-Taste (⏻) auf der Vorderseite oder auf der Fernbedienung. Die Betriebsanzeige leuchtet auf.

Wie verbinde ich mein Smartphone per Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone. Drücken Sie am Gerät die Bluetooth-Taste (✗) mindestens 3 Sekunden, bis die Anzeige blinkt. Wählen Sie dann 'CEOL carino' in der Bluetooth-Liste Ihres Smartphones aus. Bei Passwortabfrage geben Sie '0000' ein.

Wie stelle ich die Lautstärke ein?

Drehen Sie das Lautstärkeregelungsrad auf der Vorderseite im Uhrzeigersinn, um die Lautstärke zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu senken. Alternativ können Sie die VOLUME ▲▼-Tasten auf der Fernbedienung verwenden. Der Lautstärkepegel wird im Display angezeigt (0–60).

Wie schalte ich die Wide-Sound-Funktion ein?

Berühren Sie die Wide-Sound-Taste () auf der Vorderseite oder drücken Sie die entsprechende Taste auf der Fernbedienung. Das Symbol erscheint im Display.

Wie aktiviere ich die automatische Lautstärkeregelung?

Berühren Sie die Taste zur automatischen Lautstärkeregelung (▲) auf der Vorderseite oder die gleichnamige Taste auf der Fernbedienung. Das Symbol erscheint im Display. Diese Funktion gleicht Lautstärkeunterschiede zwischen verschiedenen Quellen aus.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Schalten Sie das Gerät in den Standby-Modus. Drücken und halten Sie gleichzeitig die Bluetooth-Taste (✗) und die Stummtaste (✉) auf dem Gerät. Im Display erscheint 'INITIALIZE' und das Gerät startet neu. Beachten Sie, dass alle Kopplungsinformationen gelöscht werden.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie folgende Punkte: 1) Ist das Gerät eingeschaltet? 2) Ist die richtige Eingangsquelle ausgewählt? 3) Ist die Lautstärke hoch genug? 4) Ist die Stummschaltung deaktiviert? 5) Bei Bluetooth: Ist die Verbindung hergestellt? 6) Sind die Lautsprecherkabel korrekt angeschlossen? Weitere Fehlerbehebung finden Sie im Handbuch.

Wie schalte ich die Anzeige aus?

Halten Sie die Stummtaste (✉X) auf dem Gerät mindestens 5 Sekunden gedrückt. Im Display erscheint 'Display Off' und die Anzeige erlischt. Zum Einschalten halten Sie die Taste erneut 5 Sekunden gedrückt.

Wie viele Bluetooth-Geräte können gleichzeitig verbunden werden?

Das Gerät kann bis zu 3 Bluetooth-Geräte gleichzeitig verbinden (Mehrpunktfunktion), aber nur von einem Gerät zur gleichen Zeit Musik abspielen. Sie können zwischen den verbundenen Geräten umschalten, indem Sie die Wiedergabe auf dem aktuellen Gerät pausieren und auf einem anderen starten.

Welche Audioformate werden über den USB-DAC-Eingang unterstützt?

Der USB-DAC-Eingang unterstützt lineares PCM mit Abtastraten von 44,1 kHz und 48 kHz sowie Bitlängen von 16 und 24 Bit. Höhere Abtastraten werden vom Computer auf 48 kHz herunterkonvertiert.

BEDIENUNGSANLEITUNG CEOL Carino N-2 DENON

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

DENON®

CEOL carino

Desktop-Musiksystem N-2

Bedienungsanleitung

Vorderseite D

y Rückseite Feri

enung Index

Sie können mehrere Seiten einer PDF auf einem einzelnen Blatt Papier drucken.

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Zubehör	4
Vor dem Verwenden der Fernbedienung	5
Reichweite der Fernbedienung	6
Merkmale	7
Bezeichnung und Funktionen der Teile	8
Vorderseite	8
Display	10
Rückseite	11
Fernbedienung	12

Anschlüsse

Installation des Geräts	13
Horizontale Aufstellung	13
Vertikale Aufstellung	14
Lautsprecherinstallation	15
Anschließen der Lautsprecherkabel	16

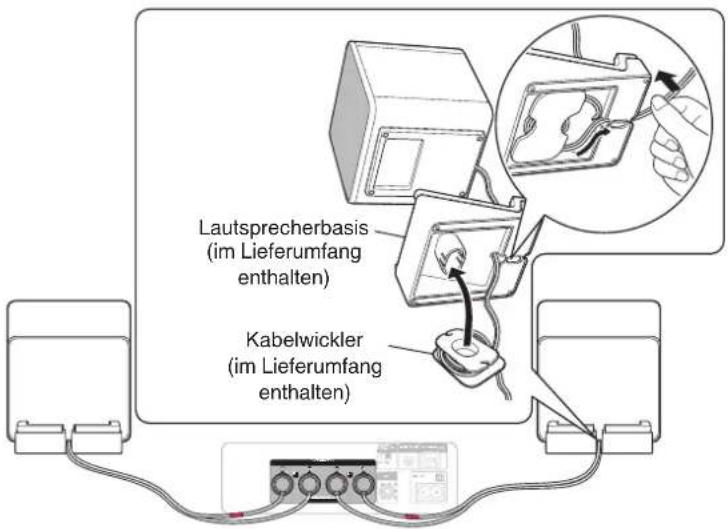

Unterbringen der Lautsprecherkabel in der Lautsprecherbasis	17

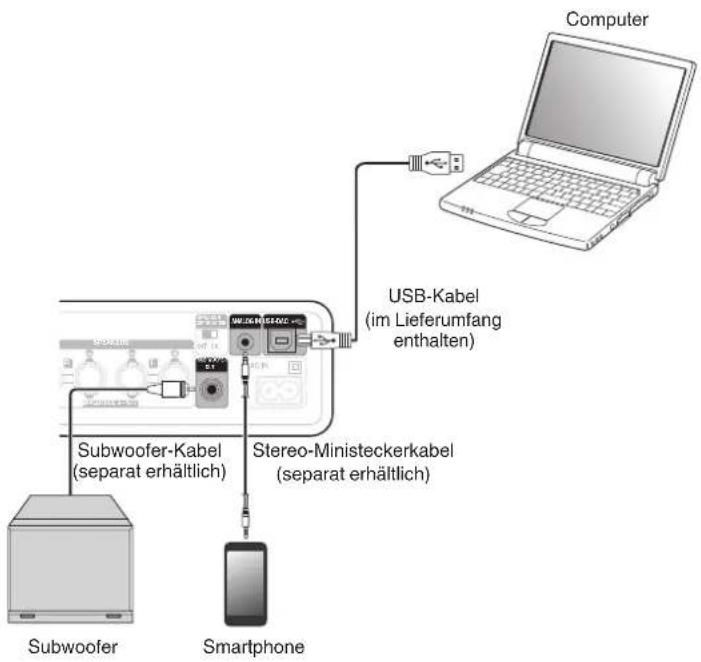

Anschließen von Geräten	18

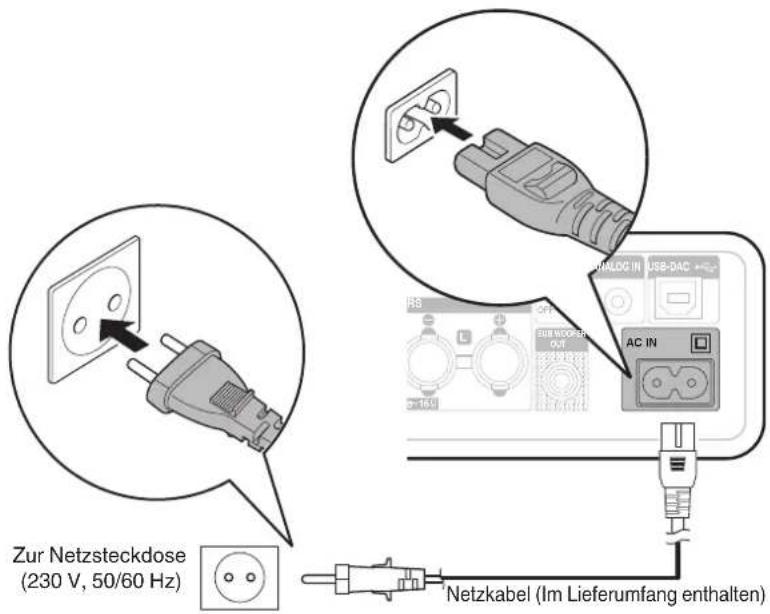

Anschließen des Netzkabels	19

Wiedergabe

Grundfunktionen	21
Stromversorgung einschalten	21
Auswählen der Eingangsquelle	22
Einstellung der Hauptlautstärke	22
Wiedergabe eines Geräts	23

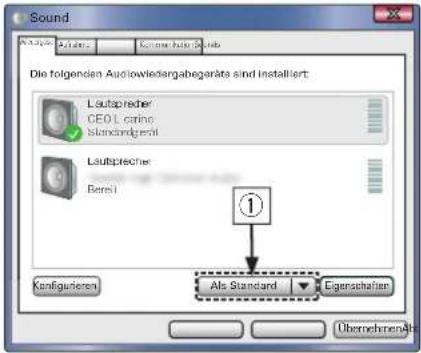

Wiedergabe von Musik auf einem Computer (USB-DAC)	23
Hören von Musik über einen Analoganschluss (ANALOG IN)	25
Hören von Musik auf einem Bluetooth-Gerät	26
Praktische Funktionen Menü	32
Wide-Sound-Funktion	32
Automatische Lautstärkeregelungsfunktion	32

Einstellungsverfahren

Festlegen des Standby-Automatik-Modus	33
Ausschalten des Standby-Automatik-Modus	33
Einschalten des Standby-Automatik-Modus	33
Ein-/Ausschalten der Anzeige	33
Ausschalten der Anzeige	33
Einschalten der Anzeige	33

Vorderseite D

y Rückseite Ferri

enung Index

2

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Tipps

Tipps	35
Fehlersuche	36
Zurücksetzen auf die Werkseinstellungen	41

Anhang

Typen von wiedergebbaren digitalen Audioeingangssignalen	42
Audiosignale, die in USB-DAC eingegeben werden können	42
Wiedergabe von Bluetooth-Geräten	42
Bluetooth-Kommunikation	42
Erklärung der Fachausdrücke	43
Informationen zu Marken	44
Technische Daten	45
Index	48

Vorderseite D

y Rückseite Ferri

enung Index

3

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Vielen Dank für den Kauf dieses Denon-Produkts. Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen.

Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf.

Zubehör

Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist.

Lautsprecher (x2) (Kabellänge:1,5 m)

Lautsprecherbasen (x2)

- Bei der Auslieferung unter den Lautsprecherbasen zu finden.

Vorderseite D

ny Rückseite F

edienung Index

4

Vor dem Verwenden der Fernbedienung

Die Fernbedienung verfügt über eine eingebaute Lithiumbatterie. Ziehen Sie vor der Verwendung die Isolationsfolie ab.

Auswechseln der Batterie

1. Halten Sie die Lasche gedrückt und ziehen Sie das Batteriefach heraus.

1. Setzen Sie die Lithiumbatterie wie angegeben richtig in das Batteriefach ein.

1. Setzen Sie das Batteriefach wieder in der ursprünglichen Position ein.

Vorderseite D

y Rückseite Fer

lenung Index

5

Inhalt

Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

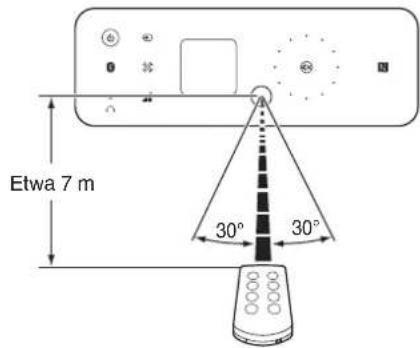

Reichweite der Fernbedienung

Richten Sie die Fernbedienung bei der Bedienung auf den Fernbedienungssensor.

Vorderseite D

y Rückseite Feri

lenung Index

6

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Merkmale

- Kraftvoller Sound in einem kompakten Gehäuse (hohe Leistung von 25 W + 25 W)

Sie können Musik und Spiele auf Computer, Smartphone oder Tablet mit einem kraftvolleren Sound genießen. Trotz der kompakten Größe wird ein realistischer Klang erzeugt, indem Passivmembran-Breitbandlautsprecher, die für satte Bassklänge sorgen, mit unserer einzigartigen Audioverarbeitungstechnologie und einem vollständig digitalen Verstärker kombiniert werden.

• Die Aufstellung ist auch auf engem Raum möglich (S. 13)

Dieses Gerät kann sowohl horizontal als auch vertikal aufgestellt werden. So müssen Sie sich keine Gedanken wegen des Aufstellungsorts machen. Sie können das Gerät sogar auf einem vollen Schreibtisch unterbringen. Außerdem sorgen die im Lieferumfang enthaltenen praktischen Lautsprecherbasen dafür, dass das Gerät winkelverstellbar ist. So können Sie es beim Hören auf den gewünschten Winkel einstellen.

- Ausgestattet mit USB-B-Anschluss für Audio-Upgrade auf einem Computer

Schließen Sie einfach einen Computer und das Gerät an, um die auf dem Computer gespeicherten Inhalte wiederzugeben und Audio in höchster Qualität zu streamen.

- WLAN-Verbindung mit Bluetooth-fähigen Geräten (S. 26)

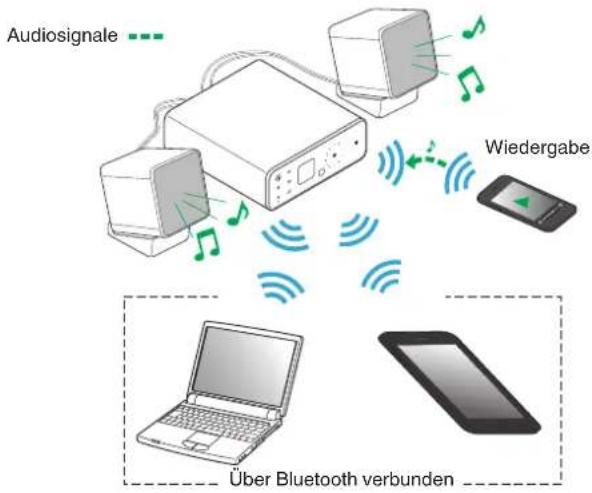

Sie können Bluetooth-fähige Geräte wie etwa Smartphones und Tablets mit diesem Gerät verbinden, um entfernt vom Gerät beim Lesen von E-Mails oder beim Surfen im Internet Musik zu hören. Außerdem unterstützt das Gerät hochwertige Audio-Codecs, aptX und AAC, damit Sie Musik und Spiele mit kraftvollem Klang erleben können.

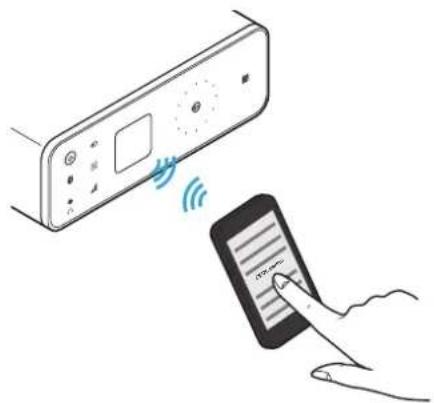

- Mit NFC-Funktion zur One-Touch-Verbindung (S. 30)

Berühren Sie das Gerät einfach mit einem NFC-fähigen Smartphone oder Tablet, um es einzuschalten und eine Bluetooth-Verbindung herzustellen.

Vorderseite D

Rückseite Fern

enung Index

7

Bezeichnung und Funktionen der Teile

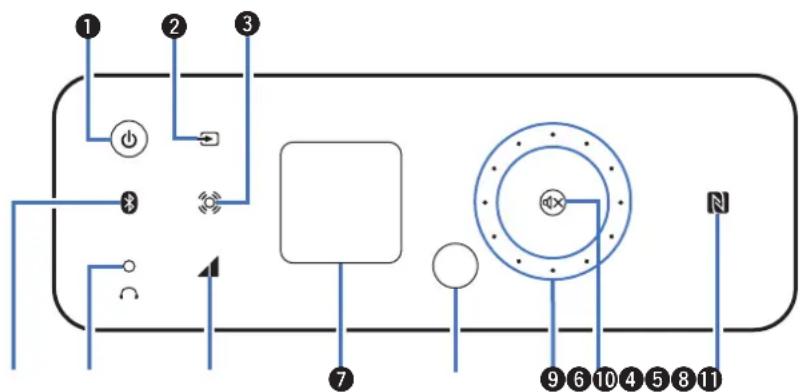

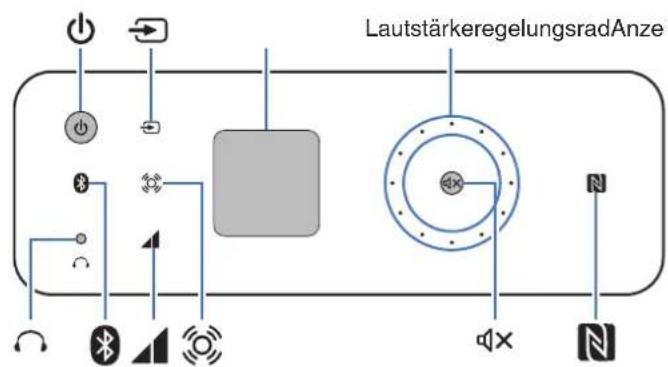

Vorderseite

① Power-Taste/Betriebsanzeige (⏻)

Schaltet das Gerät ein/in den Standby. (S. 21)

Der Einschaltstatus wird wie folgt angezeigt.

• Eingeschaltet: Leuchtet
- Standby: Aus

② Schalter zum Wechseln der Eingangsquelle (→)

Schaltet die Eingangsquellen um. (S. 22)

③ Wide-Sound-Taste (💡)

Schaltet die Wide-Sound-Funktion ein/aus. (S. 32)

④ Bluetooth-Schalter (✗)

Schaltet den Eingang auf Bluetooth um. Dieser Schalter wird auch während des Koppeungsvorgangs berührt. (S. 27)

Vorderseite D

y Rückseite Fer

ienung Index

8

⑤ Kopfhörerbuchse (∩)

Ermöglicht den Anschluss von Kopfhörern.

Wenn der Kopfhörer an diese Buchse angeschlossen ist, wird an den Lautsprecheranschlüssen kein Ton mehr ausgegeben.

HINWEIS

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.

⑥ Schalter zur automatischen Lautstärkeregelung (▲)

Schaltet die automatische Lautstärkeregelungsfunktion ein/aus. (S. 32)

⑦ Anzeige

Zeigt unterschiedliche Informationen an.

8 Fernbedienungssensor

Empfängt Signale von der Fernbedienung. (S. 6)

9 Lautstärkeregelungsrad

Zur Einstellung des Lautstärkepegels. (S. 22) Das Rad leuchtet auf, wenn es berührt wird.

Der Lautstärkepegel erscheint auf der Anzeige.

10 Stummtaste (×)

Stellt die Audioausgabe stumm. (S. 22)

Diese Taste blinkt bei aktivierter Stummschaltung.

⑪ N-Markierung (N)

Berühren Sie diese Markierung mit einem Bluetooth-Gerät mit NFC-Funktion, wenn Sie es koppeln (registrieren). (S. 30)

Vorderseite D

y Rückseite Fer

lenung Index

9

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Display

① Anzeige für die Eingangsquelle

Abhängig von der ausgewählten Eingangsquelle wird Folgendes angezeigt.

USB-DAC ANALOG IN Bluetooth

② Wide-Sound-Anzeige

Leuchtet, wenn die Wide-Sound-Funktion aktiviert ist.

③ Automatische Lautstärkeregelungsanzeige

Leuchtet, wenn die Funktion zur automatischen Lautstärkeregelung aktiviert ist.

④ Kopfhöreranzeige

Leuchtet, wenn der Kopfhörer benutzt wird.

Vorderseite D

y Rückseite Fer

menung Index

10

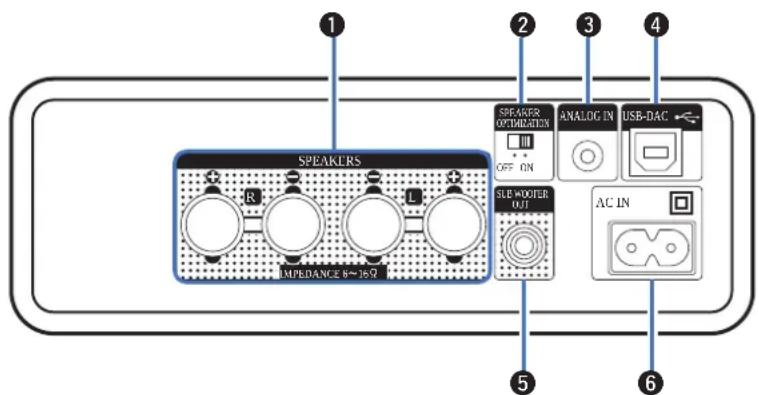

Rückseite

① Lautsprecheranschlüsse (SPEAKERS)

Ermöglichen den Anschluss von Lautsprechern. (S. 17)

② Lautsprecheroptimierungsschalter (SPEAKER OPTIMIZATION)

Schaltet die Lautsprecheroptimierungsfunktion ein/aus. (S. 17)

③ Analoger Audioeingangsanschluss (ANALOG IN)

Verwenden Sie ein Stereo-Ministeckerkabel (separat erhältlich), um eine Verbindung zwischen diesem Anschluss und einer Kopfhörerbuchse an einem tragbaren Musikplayer usw. herzustellen. (S. 18)

4 Digitaler USB-Audioeingangsanschluss (USB-DAC

Dient zur Verbindung mit einem USB-Port eines Computers. (18) S. 18

⑤ Subwoofer-Anschluss (SUB WOOFER OUT)

Dient zur Verbindung mit einem Subwoofer mit integriertem Verstärker. (18) S. 18

⑥ Wechselstromeingang (AC IN)

Dient zum Anschließen des im Lieferumfang enthaltenen Netzkabels. (S. 19)

Vorderseite D

y Rückseite Fer

lenung Index

11

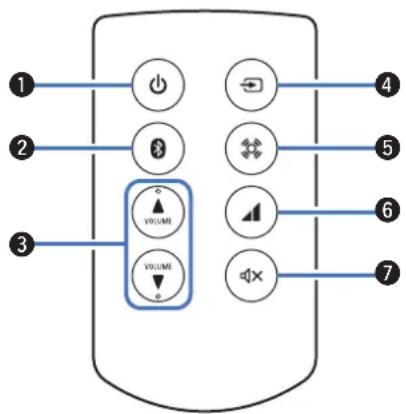

Fernbedienung

① Power-Taste (☑) Schaltet das Gerät ein/in den Standby. (S. 21)
② Bluetooth-Taste (®) Schaltet den Eingang auf Bluetooth um. Wird auch während des Kopplungsvorgangs gedrückt. (S. 27)
③ LAUTSTÄRKE-Tasten (VOLUME ▲▼) Ermöglichen die Einstellung des Lautstärkepegels. (S. 22)
4 Taste zum Wechseln der Eingangsquelle (→) Schaltet die Eingangsquellen um. (S. 22)
⑤ Wide-Sound-Taste (✗) Schaltet die Wide-Sound-Funktion ein/aus. (S. 32)
⑥ Taste zur automatischen Lautstärkeregelung (▲) Schaltet die automatische Lautstärkeregelungsfunktion ein/aus. (☎ S. 32)
7 Stummtaste (☒) Stellt die Audioausgabe stumm. (S. 22)

Vorderseite D

y Rückseite Ferri

enung Index

12

Inhalt

Anschlüsse

edergabe

Einstellungsverfahren

Tipps Anhang

Installation des Geräts

Dieses Gerät kann in zweierlei Ausrichtung aufgestellt werden - horizontal oder vertikal. Sie können selbst bestimmen, wie Sie das Gerät aufstellen - so wie es dem Aufstellungsort und Ihren Wünschen entspricht.

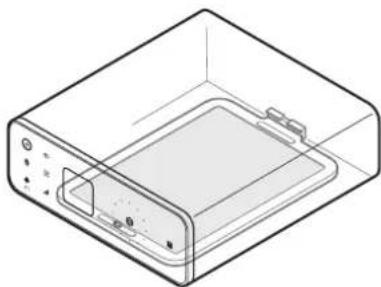

Horizontale Aufstellung

Diese Ausrichtung eignet sich, wenn Sie das Gerät bei Verwendung eines Desktop-Computers unter dem Monitor aufstellen wollen. Gehen Sie wie folgt vor, um das Gerät horizontal aufzustellen.

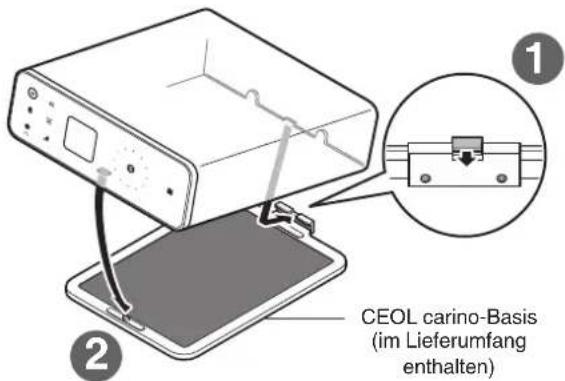

■ So befestigen Sie die CEOL carino-Basis (für die horizontale Aufstellung)

Bringen Sie die Basis wie folgt am Gerät an.

Vorderseite D

y Rückseite Feri

enung Index

13

Inhalt

Anschlüsse

edergabe

Einstellungsverfahren

Tipps Anhang

Vertikale Aufstellung

Diese Ausrichtung eignet sich für die Aufstellung bei wenig Platz, etwa neben einem Laptop-Computer.

Wenn Sie das Gerät vertikal aufstellen, sollte sich die Power-Taste unten befinden.

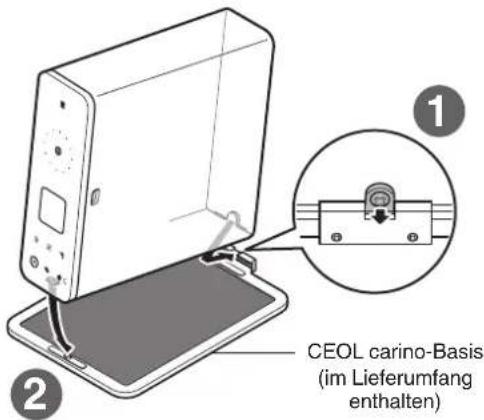

■ So befestigen Sie die CEOL carino-Basis (für die vertikale Aufstellung)

- Um die Basis vom Gerät zu trennen, führen Sie die Installationsschritte in umgekehrter Reihenfolge aus.

Vorderseite D

y Rückseite Feri

lenung Index

14

Inhalt

isse

Einstellungsverfahren

Tipps Anhang

Lautsprecherinstallation

Sie können die Lautsprecher mithilfe der Lautsprecherbasis in drei Winkeln aufstellen. Stellen Sie beim Aufstellen den gewünschten Winkel ein.

Lautsprecher (im Lieferumfang enthalten)

Lautsprecherbasis (im Lieferumfang enthalten)

Anschließen der Lautsprecherkabel

Schließen Sie das Lautsprecherkabel mit der roten Gummikappe am + Lautsprecheranschluss (rot) und das andere Kabel am - Lautsprecheranschluss an.

1 Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab und verzwirbeln Sie das Ende der Ader fest.

2 Drücken Sie den Lautsprecheranschluss und führen Sie das Lautsprecherkabel in den Kabeleinführschlitz.

3 Lassen Sie den Lautsprecheranschluss los, um das Lautsprecherkabel zu fixieren.

Vorderseite D

y Rückseite Feri

enung Index

16

HINWEIS

Achten Sie darauf, dass nur der Aderteil des Lautsprecherkabels eingeführt wird. Wenn der nicht abisierte Teil eingeführt wird, wird möglicherweise kein Ton ausgegeben.

Inhalt

sse

Einstellungsverfahren

Tipps Anhang

Unterbringen der Lautsprecherkabel in der Lautsprecherbasis

Verwenden Sie den Kabelwickler, um den nicht benötigten Lautsprecherkabelteil für eine ordentliche Verbindung aufzuwickeln. Die Kabelwickler sind bei der Auslieferung unter den Lautsprecherbasen zu finden.

HINWEIS

• Schalten Sie bei Verwendung der im Lieferumfang enthaltenen Lautsprecher den SPEAKER OPTIMIZATION-Schalter auf der Rückseite ein. Bevor die Audiosignale ausgegeben werden, werden sie einer für die im Lieferumfang enthaltenen Lautsprecher optimierten Audioverarbeitung unterzogen.
• Schalten Sie bei Verwendung anderer als der im Lieferumfang enthaltenen Lautsprecher den SPEAKER OPTIMIZATION-Schalter auf der Rückseite aus. Die Audiosignale werden ohne Verarbeitung direkt von der Wiedergabequelle ausgegeben.
• Achten Sie darauf, dass das Lautsprecherkabel nicht unter die Lautsprecherbasis gelangt. Dies kann zu Vibrationen oder ungewöhnlichen Geräuschen führen.

Vorderseite D

y Rückseite Feri

enung Index

17

Inhalt

Anschlüsse

edergabe

Einstellungsverfahren

Tipps Anhang

Anschließen von Geräten

■ Computer (empfohlenes System)

Betriebssystem

• Windows® Vista, Windows 7 und Windows 8
  • Mac OS X 10.6.3 oder höher

HINWEIS

Verwenden Sie zum Anschließen an einen Computer ein höchstens 3 m langes Kabel.

Vorderseite D

y Rückseite Fer

lenung Index

18

Inhalt

sse

Einstellungsverfahren

Tipps Anhang

Anschließen des Netzkabels

Wenn alle Anschlüsse hergestellt wurden, schließen Sie das Netzkabel an die Steckdose an.

HINWEIS

Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzkabel.

Vorderseite D

y Rückseite Feri

enung Index

19

Inhalt Anschlüsse

Wiedergabe

Einstellungsverfahren

Tipps Anhang

Inhalt

Grundfunktionen

Stromversorgung einschalten 21

Auswählen der Eingangsquelle 22

Einstellung der Hauptlautstärke 22

Wiedergabe eines Geräts

Wiedergabe von Musik auf einem Computer (USB-DAC) 23

Hören von Musik über einen Analoganschluss (ANALOG IN) 25

Hören von Musik auf einem Bluetooth-Gerät 26

Praktische Funktionen Menü

Wide-Sound-Funktion 32

Automatische Lautstärkeregelungsfunktion 32

Vorderseite D

y Rückseite Ferr

lenung Index

20

Inhalt Anschlüsse

Einstellungsverfahren

Tipps Anhang

Grundfunktionen

Stromversorgung einschalten

1 Drücken Sie auf ⭕, um das Gerät einzuschalten. Die Netzanzeige leuchtet auf.

■ Das Gerät in den Standby-Modus schalten

1 Drücken Sie ⏻. Die Netzanzeige erlischt.

Für diesen Vorgang können Sie auch ⏻ an der Fernbedienung drücken.

HINWEIS

Wenn sich das Gerät im Standby-Modus befindet, fließt trotzdem in einigen Schaltkreisen Strom. Trennen Sie daher das Netzkabel von der Netzsteckdose, bevor Sie das Haus für längere Zeit verlassen, z. B. wenn Sie verreisen.

Vorderseite D

y Rückseite Ferri

enung Index

21

Auswählen der Eingangsquelle

■ Auswahl von USB-DAC oder ANALOG IN

1 Berühren Sie →, um die Eingangsquelle für die Wiedergabe auszuwählen.

Das folgende Symbol erscheint auf der Anzeige.

USB-DAC:

Ermöglicht die Wiedergabe von Audio auf dem Computer.

ANALOG IN:

Ermöglicht die Wiedergabe von an den ANALOG IN-Anschluss angeschlossenen Geräten.

Für diesen Vorgang können Sie auch ↗ an der Fernbedienung drücken.

■ Auswahl von Bluetooth

1 Berühren Sie * Das folgende Symbol erscheint auf der Anzeige.

Bluetooth:

Ermöglicht das Anschließen und Wiedergeben eines Bluetooth-Geräts.

Einstellung der Hauptlautstärke

1 Drehen Sie das Lautstärkeregelungsrad, um die Lautstärke anzupassen.

Der Lautstärkepegel erscheint auf der Anzeige.

Die Lautstärke erhöhen:	Drehen Sie das Lautstärkeregelungsrad im Uhrzeigersinn.
Die Lautstärke senken:	Drehen Sie das Lautstärkeregelungsrad gegen den Uhrzeigersinn.

• Für diesen Vorgang können Sie auch VOLUME ▲▼ an der Fernbedienung drücken.
• Sie können den Lautstärkepegel zwischen 0 und 60 einstellen.

■ Vorübergehendes Ausschalten des Tons (Stummschaltung)

1 Drücken Sie 📄X.

✗ und ✉scheint auf der Anzeige.
- Drücken Sie ✉ erneut, um die Stummschaltung aufzuheben.

Für diesen Vorgang können Sie auch ✉ an der Fernbedienung drücken.

Für diesen Vorgang können Sie auch ✉ an der Fernbedienung drücken.

Vorderseite D

y Rückseite Ferri

enung Index

22

Inhalt

Anschlüsse

ergabe

Einstellungsverfahren

Tipps Anhang

Wiedergabe eines Geräts

Schließen Sie zunächst das gewünschte Wiedergabegerät an. ("Anschließen von Geräten" (S. 18))

Wiedergabe von Musik auf einem Computer (USB-DAC)

1 Schalten Sie den Computer ein.
2 Drücken Sie auf ⏻, um das Gerät einzuschalten.

Die Netzanzeige leuchtet auf.

- Der Treiber wird automatisch auf dem Computer installiert.

3 Berühren Sie →, um die Eingangsquelle auf "USB-DAC" umzuschalten.

erscheint auf der Anzeige.

4 Stellen Sie am Computer dieses Gerät als das Audiosignalziel ein.

- Dieser Vorgang ist nur beim erstmaligen Wiedergeben von Musik auf dem Computer notwendig.

[Windows]

① Wählen Sie "CEOL carino" auf dem Ton-Menübildschirm des Computers und klicken Sie auf "Als Standard".

Vorderseite D

y Rückseite Feri

enung Index

23

Inhalt

Anschlüsse

ergabe

Einstellungsverfahren

Tipps Anhang

[Mac OS]

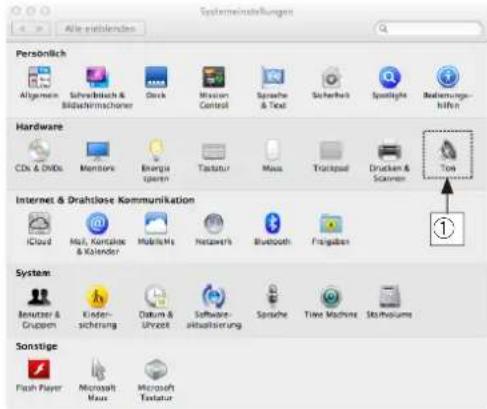

① Wählen Sie "Systemeinstellungen" im Apple-Menü und klicken Sie auf "Ton".

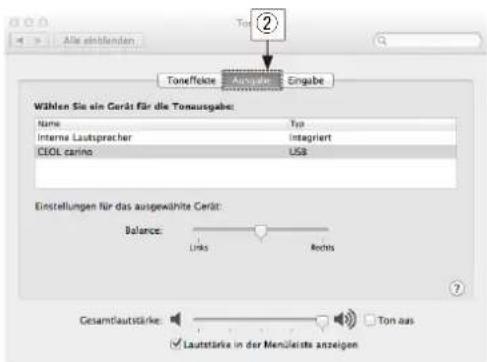

② Klicken Sie auf "Ausgabe" und wählen Sie "CEOL carino" für "Wählen Sie ein Gerät aus für die Tonausgabe".

Vorderseite D

y Rückseite Ferri

enung Index

24

Inhalt Anschlüsse

Einstellungsverfahren

Tipps Anhang

5 Ermöglicht die Wiedergabe von Audio auf dem Computer.

Die Lautsprecher geben Musik vom Computer aus.

HINWEIS

• Führen Sie Vorgänge wie Wiedergabe und Pause mit der Player-Software des Computers aus.
• Sie können außerdem die Lautstärke und Equalizer-Einstellungen auf dem Computer anpassen.
• Wenn die Einstellungen für das Audioausgabeformat auf dem Computer geändert werden, wird die Audiowiedergabe vorübergehend unterbrochen.
• Wenn dieses Gerät in Betrieb ist, geben die Lautsprecher des Computers keinen Ton aus.
• Wenn die Player-Software auf dem Computer ausgeführt wird und Sie das Gerät vom Computer trennen, kann die Player-Software abstürzen. Beenden Sie daher die Player-Software, bevor Sie das Gerät vom Computer trennen.
• Wenn es auf dem Computer zu einem Fehler kommt, trennen Sie das USB-Kabel und starten Sie den Computer neu.
• Verwenden Sie zum Anschließen des Geräts an den Computer ein höchstens 3m langes Kabel.

Hören von Musik über einen Analoganschluss (ANALOG IN)

1 Drücken Sie auf ⏻, um das Gerät einzuschalten.
Die Netzanzeige leuchtet auf.
2 Berühren Sie →, um die Eingangsquelle auf "ANALOG IN" umzuschalten.
erscheint auf der Anzeige.
3 Geben Sie Musik auf dem angeschlossenen Gerät wieder.
Die Lautsprecher geben Musik vom angeschlossenen Gerät aus.

Vorderseite D

y Rückseite Fern

lenung Index

25

Inhalt Anschlüsse

Einstellungsverfahren

Tipps Anhang

Hören von Musik auf einem Bluetooth-Gerät

Sie können auch drahtlos Musik hören, indem Sie das Gerät über Bluetooth mit einem Bluetooth-Gerät verbinden.

Kopplung

Die Kopplung (Registrierung) ist ein zum Verbinden des Geräts über Bluetooth mit einem Bluetooth-Gerät erforderlicher Vorgang. Nach der Kopplung authentifizieren die Geräte einander und können sich fehlerfrei miteinander verbinden.

Wenn Sie die Bluetooth-Verbindung erstmals benutzen, müssen Sie das Gerät und das Bluetooth-Gerät, mit dem Sie die Verbindung herstellen wollen, koppeln. Dieses Gerät kann Kopplungsinformationen für bis zu 8 Geräte speichern.

HINWEIS

Sie können nicht von mehreren Bluetooth-Geräten gleichzeitig Musik ausgeben.

■ Herstellen einer Bluetooth-Verbindung

Es gibt drei Typen von Bluetooth-Verbindungsverfahren. Nutzen Sie den für Ihre Umgebung am besten geeigneten Typ.

Fall 1 Erstmaliges Koppeln mit diesem Gerät (S. 27)

Fall 2 Verbinden eines Bluetooth-Geräts, mit dem bereits eine Kopplung durchgeführt wurde (S. 29)

Fall 3 Verbinden eines Bluetooth-Geräts mit der NFC-Funktion mittels NFC (S. 30)

Vorderseite D

y Rückseite Ferri

enung Index

26

Inhalt

Anschlüsse

ergabe

Einstellungsverfahren

Tipps Anhang

■ Fall 1: Erstmaliges Koppeln mit diesem Gerät

1 Aktivieren Sie die Bluetooth-Funktion des Bluetooth-Geräts.

- Weitere Informationen finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

3 Berühren Sie ⚙ mindestens 3 Sekunden lang.

und ✉ auf der Anzeige blinken rasch, und der Kopplungsmodus wird aufgerufen.

- Wenn Sie nach dem Kauf ✉ das erste Mal berühren, ruft das Gerät automatisch den Kopplungsmodus auf.

2 Drücken Sie auf ⏻, um das Gerät einzuschalten.

Die Netzanzeige leuchtet auf.

Einstellungsverfahren

Tipps Anhang

4 Wählen Sie "CEOL carino" aus der Liste der auf dem Bildschirm des Bluetooth-Geräts angezeigten Geräte aus.

Wenn die Kopplung abgeschlossen und die Bluetooth-Verbindung hergestellt wurde, leuchtet Ⓑ auf der Anzeige, statt wie zuvor zu blinken.

• Wenn "CEOL carino" nicht auf dem Bildschirm des Bluetooth-Geräts erscheint, führen Sie auf dem Bluetooth-Gerät eine Gerätesuche aus.
• Wenn Sie auf dem Bildschirm des Bluetooth-Geräts aufgefordert werden, ein Passwort einzugeben, geben Sie "0000" ein.

5 Geben Sie Musik auf dem Bluetooth-Gerät wieder.

Die Lautsprecher geben Musik aus, die das Bluetooth-Gerät wiedergibt.

• Stellen Sie die passende Lautstärke ein.
• Wenn die Kopplung fehlschlägt, versuchen Sie es erneut ab Schritt 3.
• Um eine Kopplung für ein anderes Bluetooth-Gerät vorzunehmen, wiederholen Sie für jedes zu koppelnde Gerät die Schritte 3 bis 5.
• Wenn kein Bluetooth-Gerät verbunden ist, erscheint ✉ auf der Anzeige mit verminderter Helligkeit, und ✉ blinkt langsam.

HINWEIS

• Der Kopplungsvorgang des Geräts dauert etwa 5 Minuten. Wenn der Kopplungsvorgang des Geräts vor dem Abschluss der Kopplung abgebrochen wird, versuchen Sie es erneut ab Schritt 3.
• Dieses Gerät kann keine Kopplung mit einem Bluetooth-Gerät durchführen, deren Passwort nicht "0000" lautet.

Vorderseite D

y Rückseite Ferri

enung Index

28

Inhalt

Anschlüsse

ergabe

Einstellungsverfahren

Tipps Anhang

■ Fall 2: Verbinden eines Bluetooth-Geräts, mit dem bereits eine Kopplung durchgeführt wurde

1 Aktivieren Sie die Bluetooth-Funktion des Bluetooth-Geräts.

- Weitere Informationen finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

2 Wählen Sie "CEOL carino" aus der Liste der auf dem Bildschirm des Bluetooth-Geräts angezeigten Geräte aus.

Das Gerät wird automatisch eingeschaltet, und es versucht, die Bluetooth-Verbindung herzustellen. Wenn die Bluetooth-Verbindung hergestellt wurde, leuchtet auf der Anzeige, statt wie zuvor zu blinken.

3 Geben Sie Musik auf dem Bluetooth-Gerät wieder.

Die Lautsprecher geben Musik vom Bluetooth-Gerät aus.

Vorderseite D

y Rückseite Ferri

enung Index

29

Inhalt

Anschlüsse

ergabe

Einstellungsverfahren

Tipps Anhang

■ Fall 3: Verbinden eines Bluetooth-Geräts mit der NFC-Funktion mittels NFC

Sie können das Gerät einfach mit einem Bluetooth-Gerät berühren, um das Gerät einzuschalten und die Kopplung durchzuführen oder eine Verbindung zwischen diesem Gerät und dem Bluetooth-Gerät herzustellen.

1 Aktivieren Sie die NFC-Funktion des Bluetooth-Geräts.

- Weitere Informationen finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

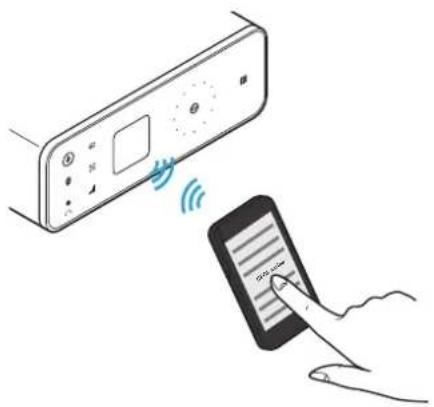

2 Berühren Sie N an diesem Gerät mit dem NFC-Antennenteil des Bluetooth-Geräts.

Das Gerät wird eingeschaltet, auf der Anzeige blinkt, und das Gerät versucht, die Bluetooth-Verbindung herzustellen.

Wenn die Bluetooth-Verbindung hergestellt wurde, leuchtet auf der Anzeige, statt wie zuvor zu blinken.

- Schließen Sie den Vorgang wie durch das Bluetooth-Gerät angewiesen ab.

3 Geben Sie Musik auf dem Bluetooth-Gerät wieder.

Das Gerät gibt Musik vom Bluetooth-Gerät aus.

• Wenn Sie die N-Markierung (N) dieses Geräts mit dem Bluetooth-Gerät berühren, das Musik wiedergibt, gibt das Gerät diese Musik wieder.
• Berühren Sie die N-Markierung (N) während der Bluetooth-Verbindung erneut, um die Verbindung zu trennen.
• Wenn Sie die N-Markierung (N) während der Bluetooth-Verbindung mit einem anderen Bluetooth-Gerät berühren, beendet das Gerät die Wiedergabe des derzeit verbundenen Bluetooth-Geräts und stellt eine Verbindung zu dem neu berührten Bluetooth-Gerät her.

HINWEIS

• Heben Sie die Sperrfunktion des Bluetooth-Geräts auf, bevor Sie eine NFC-Verbindung herstellen.
• Berühren Sie dieses Gerät nur sanft mit dem Bluetooth-Gerät.

Vorderseite D

y Rückseite Ferri

enung Index

30

Inhalt Anschlüsse

Einstellungsverfahren

Tipps Anhang

■ Gleichzeitiges Verbinden mehrerer Bluetooth-Geräte (Mehrpunktfunktion)

Dieses Gerät kann zwar Musik von nur einem verbundenen Bluetooth-Gerät auf einmal ausgeben, doch es können bis zu 3 Bluetooth-Geräte gleichzeitig verbunden sein. ("Hören von Musik auf einem Bluetooth-Gerät" (S. 26))

Wenn häufig genutzte Geräte verbunden sind, kann so bequem zwischen den Wiedergabegeräten umgeschaltet werden, da sie nicht erneut verbunden werden müssen.

Führen Sie für die Geräte, die Sie verbinden möchten, zunächst eine Kopplung durch.

Vorderseite D

y Rückseite Feri

enung Index

31

■ Umschalten des Wiedergabegeräts

1 Halten Sie das derzeit wiedergegebene Gerät an.
2 Geben Sie das Gerät wieder, von dem Musik ausgegeben werden soll.

Schalten Sie das Gerät auf Standby, bevor Sie die Bluetooth-Funktion des Bluetooth-Geräts deaktivieren.

Inhalt Anschlüsse

Einstellungsverfahren

Tipps Anhang

Praktische Funktionen Menü

Wide-Sound-Funktion

Für einen besseren Raumklang können Sie die Wide-Sound-Funktion nutzen.

1 Berühren Sie 📞.

erscheint auf der Anzeige.

Automatische Lautstärkeregelungsfunktion

Die Lautstärke von Musikquellen aus dem Internet wie etwa Musik-Streaming-Dienste YouTube ist unterschiedlich. Das Anpassen der Lautstärke beim Umschalten der Quelle ist jedoch mühsam. Diese Funktion passt die Lautstärke beim Umschalten auf eine andere Musikquelle mit anderem Lautstärkepegel automatisch auf etwa den gleichen Wert an.

1 Berühren Sie 4.

erscheint auf der Anzeige.

HINWEIS

Wenn Sie die Funktion zur automatischen Lautstärkeregelung nutzen, stellen Sie die maximale Lautstärke am Wiedergabegerät ein. Wenn die Lautstärke des Wiedergabegeräts gering ist, erkennt das Gerät die Lautstärkedifferenz zwischen den Wiedergabequellen möglicherweise nicht, so dass die Funktion zur automatischen Lautstärkeregelung nicht verwendbar ist.

Vorderseite D

y Rückseite Ferri

enung Index

32

Festlegen des Standby-Automatik-Modus

Sie können das Gerät dazu konfigurieren, in den Standby zu schalten, wenn Sie das Gerät etwa 15 Minuten lang ohne Audioeingang lassen. Zum Zeitpunkt des Kaufs ist dieser Modus auf "Ein" gesetzt.

Pure electrical control panel interface without any text, numbers, or symbols

Ausschalten des Standby-Automatik-Modus

1 Halten Sie 🔊 am Gerät mindestens 5 Sekunden lang gedrückt.

"Auto Standby Off" erscheint auf der Anzeige.

Einschalten des Standby-Automatik-Modus

1 Halten Sie ⏻ am Gerät mindestens 5 Sekunden lang gedrückt.

"Auto Standby On" erscheint auf der Anzeige.

Für diesen Vorgang können Sie auch ⏻ an der Fernbedienung drücken.

Vorderseite D

y Rückseite Fer

enung Index

33

Ein-/Ausschalten der Anzeige

Sie können die Anzeige ausschalten.

Ausschalten der Anzeige

1 Halten Sie ✉X mindestens 5 Sekunden lang gedrückt. "Display Off" erscheint auf der Anzeige.

Einschalten der Anzeige

1 Halten Sie 🔒X mindestens 5 Sekunden lang gedrückt. "Display On" erscheint auf der Anzeige.

Für diesen Vorgang können Sie auch ✅ an der Fernbedienung drücken.

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Inhalt

Tipps

Ich möchte das Gerät über ein Bluetooth-Gerät einschalten 35

Ich möchte die Verbindung zu einem anderen Bluetooth-Gerät umschalten 35

Ich möchte ein NFC-fähiges Gerät über NFC verbinden 35

Ich möchte einen besseren Raumklang 35

Ich möchte andere als die im Lieferumfang enthaltenen Lautsprecher verwenden 35

Ich möchte die Anzeige ausschalten 35

Fehlersuche

Das Gerät lässt sich nicht einschalten oder schaltet sich ab 36

Es ist kein Ton zu hören 37

Der Ton ist verzerrt oder wird unterbrochen, und es treten Störgeräusche auf 38

Dateien auf einem Computer werden nicht wiedergegeben 38

Die Eingangsquelle wird nicht umgeschaltet 39

Die Kopplung schlägt fehl 39

Die NFC-Verbindung schlägt fehl 39

Es ist keine Bedienung über die Fernbedienung möglich. 40

Vorderseite

Display

Rückseite

34

Fernbedienung

Index

Inhalt

Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Tipps

Ich möchte das Gerät über ein Bluetooth-Gerät einschalten

- Wenn Sie die Kopplung zwischen diesem Gerät und einem Bluetooth-Gerät vorgenommen haben, können Sie das Gerät mithilfe des Bluetooth-Geräts einschalten. Wählen Sie "CEOL carino" aus der Liste von Bluetooth-Geräten, um dieses Gerät einzuschalten.

Ich möchte die Verbindung zu einem anderen Bluetooth-Gerät umschalten

- Dieses Gerät kann zwar Musik von nur einem verbundenen Bluetooth-Gerät auf einmal ausgeben, doch es können bis zu 3 Bluetooth-Geräte gleichzeitig verbunden sein. Um die Verbindung bequem umschalten zu können, sollten häufig genutzte Bluetooth-Geräte stets verbunden bleiben. Wenn mehrere Bluetooth-Geräte verbunden sind und Sie zu einem anderen Bluetooth-Gerät umschalten wollen, halten Sie die Wiedergabe am derzeit wiedergegebenen Gerät an und geben Sie das Bluetooth-Gerät wieder, von dem Sie Musik ausgeben wollen. (S. 31)

Ich möchte ein NFC-fähiges Gerät über NFC verbinden

- Aktivieren Sie die NFC-Funktion an einem NFC-fähigen Gerät und berühren Sie die N-Markierung (N) das Geräts mit dem NFC-Gerät. (S. 30)

Ich möchte einen besseren Raumklang

- Berühren Sie den Wide-Sound-Schalter (©), um die Wide-Sound-Funktion einzuschalten. (S. 32)

Ich möchte andere als die im Lieferumfang enthaltenen Lautsprecher verwenden

- Schließen Sie die nicht im Lieferumfang enthaltenen Lautsprecher an und schalten Sie den SPEAKER OPTIMIZATION-Schalter auf der Rückseite aus. (S. 17)

Ich möchte die Anzeige ausschalten

- Sie können das Licht der Anzeige ausschalten. Halten Sie ✉X mindestens 5 Sekunden lang gedrückt. (S. 33)

Vorderseite D

Rückseite Fern

enung Index

35

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Fehlersuche

1. Wurden die Anschlüsse richtig vorgenommen?
2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben?
3. Funktionieren die anderen Komponenten ordnungsgemäß?

Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie bitte in diesem Abschnitt die entsprechenden Symptome.

Wenn die Symptome nicht mit den hier beschriebenen übereinstimmen, wenden Sie sich an Ihren Händler, da es sich um eine Störung dieses Geräts handeln könnte. Trennen Sie das Gerät in diesem Fall sofort von der Steckdose und wenden Sie sich an das Geschäft, in dem Sie das Gerät gekauft haben.

■ Das Gerät lässt sich nicht einschalten oder schaltet sich ab

Symptom Ursache/Lösung Seite
Das Gerät lässt sich nicht einschalten.	Prüfen Sie, ob das Netzkabel fest in der Steckdose sitzt.	19
	Prüfen Sie die Verbindung zwischen dem Gerät und dem Netzkabel.	19
	Das Gerät befindet sich im Standby-Modus. Drücken Sie die Power-Taste (∅).	21
	Verwenden Sie das im Lieferumfang enthaltene Netzkabel.	19
Das Gerät wird automatisch ausgeschaltet.	Der Standby-Automatik-Modus ist eingestellt. Wenn etwa 15 Minuten ohne Audioeingang verstreichen, ruft das Gerät automatisch den Standby-Modus auf. Um den Standby-Automatik-Modus auszuschalten, halten Sie die Power-Taste (∅) mindestens 5 Sekunden lang gedrückt.	33
Das Gerät schaltet sich aus, und die Netzanzeige blinkt alle 2 Sekunden weiß.	Der Überlastschutz wurde aufgrund einer Überhitzung des Geräts aktiviert. Schalten Sie das Gerät aus, warten Sie ca. eine Stunde, bis sich das Gerät abgekühlt hat, und schalten Sie das Gerät wieder ein.	21
	Stellen Sie dieses Gerät an einem gut belüfteten Ort neu auf.	—
Das Gerät schaltet sich aus, und die Netzanzeige blinkt alle 0,25 Sekunden weiß.	Überprüfen Sie die Lautsprecheranschlüsse. Möglicherweise wurde der Überlastschutz aktiviert, weil Adern des Lautsprecherkabels miteinander in Kontakt gekommen sind, oder weil sich eine Ader vom Anschluss gelöst hat und in Kontakt mit der Rückseite des Geräts gekommen ist. Ziehen Sie das Netzkabel ab und verdrehen Sie die Adern erneut; schließen Sie die Adern dann wieder an.	16
	Drehen Sie die Lautstärke herunter, und schalten Sie das Gerät wieder ein.	21
	Die Verstärkerstufe des Geräts ist ausgefallen. Ziehen Sie das Netzkabel ab, und wenden Sie sich an unseren Kundendienst.	—

Vorderseite D

y Rückseite Ferri

lenung Index

36

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Es ist kein Ton zu hören

Symptom Ursache/Lösung Seite
Es wird kein Ton ausgegeben.	Kontrollieren Sie sämtliche Geräteanschlüsse.	18
	Überprüfen Sie die Toneinstellungen am Computer.	23
	Stecken Sie Anschlusskabel vollständig ein.	—
	Überprüfen Sie, ob möglicherweise der nicht abisierte Teil des Lautsprecherkabels in den Lautsprecheranschluss eingeführt wurde.	16
	Überprüfen Sie Kabel auf Beschädigungen.	—
	Überprüfen Sie, ob die richtige Eingangsquelle ausgewählt wurde.	22
	Überprüfen Sie, ob das Gerät und die verbundenen Geräte eingeschaltet sind.	—
	Stellen Sie an diesem Gerät und den verbundenen Geräten einen passenden Lautstärkepegel ein.	22
	Führen Sie für die Wiedergabe über eine Bluetooth-Verbindung eine Kopplung zwischen diesem Gerät und dem Bluetooth-Gerät durch.	26
	Der ANALOG IN-Anschluss dieses Geräts unterstützt 3-polige Stereo-Ministecker. Einige Smartphones und tragbare Musikplayer unterstützen jedoch 4-polige Stereo-Ministecker. Stellen Sie ein Verbindungskabel bereit, das zu den technischen Daten des anzuschließenden Geräts passt.	—
	Falls die Stummschaltung aktiviert ist, heben Sie diese auf.	22

Vorderseite D

y Rückseite Ferri

lenung Index

37

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

■ Der Ton ist verzerrt oder wird unterbrochen, und es treten Störgeräusche auf

Symptom Ursache/Lösung Seite
Der Ton ist verzerrt oder wird unterbrochen, und es treten Störgeräusche auf.	Stellen Sie an diesem Gerät und den verbundenen Geräten einen passenden Lautstärkepegel ein.	22
	Bringen Sie das über Bluetooth verbundene Gerät näher an dieses Gerät.	—
	Entfernen Sie das Gerät von Mikrowellen, WLAN-Geräten usw.	—
	Schalten Sie die Bluetooth-Geräte aus und wieder ein.	—
	Überprüfen Sie bei Verwendung der im Lieferumfang enthaltenen Lautsprecher, ob der SPEAKER OPTIMIZATION-Schalter auf der Rückseite auf “ON” eingestellt ist.	17
	Überprüfen Sie bei Verwendung von nicht im Lieferumfang enthaltenen Lautsprecher, ob der SPEAKER OPTIMIZATION-Schalter auf der Rückseite auf “OFF” eingestellt ist.	17
Der Ton wird während der Wiedergabe von Musik auf dem Computer unterbrochen.	Während der Wiedergabe von Musik vom Computer sollten keine anderen Anwendungen als die Player-Software ausgeführt werden.	—

■ Dateien auf einem Computer werden nicht wiedergegeben

Symptom Ursache/Lösung Seite
Dieses Gerät wird von dem Computer nicht erkannt.	Schließen Sie das USB-Kabel erneut am USB-Port Ihres Computers an. Wenn das Gerät auch nach dem erneuten Anschließen nicht erkannt wird, schließen Sie es an einen anderen USB-Port an.	18
	Starten Sie den Computer neu.	—
Das Gerät wurde nicht als Wiedergabegerät ausgewählt.	Wählen Sie dieses Gerät in den Toneinstellungen des Computers als Wiedergabegerät aus.	23

Vorderseite D

y Rückseite Ferri

lenung Index

38

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

■ Die Eingangsquelle wird nicht umgeschaltet

Symptom Ursache/Lösung Seite
Obwohl ich die Eingangsquellen-Umschalttaste (→) berühre, wird die Eingangsquelle nicht umgeschaltet.	• Eingangsquellen-Umschalttaste (→) kräftig mit Ihrem Finger.	22
	• Verwenden Sie die Eingangsquellen-Umschalttaste (→) an der Fernbedienung zum Umschalten der Eingangsquelle.	22

■ Die Kopplung schlägt fehl

Symptom Ursache/Lösung Seite
Die Kopplung schlägt fehl.	• Schalten Sie dieses Gerät aus und wieder ein.	21
	• Bringen Sie das Bluetooth-Gerät in einen Abstand von unter 1 m zu diesem Gerät und führen Sie die Kopplung erneut durch.	26
	• Suchen Sie in der Liste der Bluetooth-Geräte nach Geräten.	—
	• Schalten Sie die Bluetooth-Geräte aus und wieder ein.	—

■ Die NFC-Verbindung schlägt fehl

Symptom Ursache/Lösung Seite
Die NFC-Verbindung schlägt fehl.	Überprüfen Sie, ob das Bluetooth-Gerät über die NFC-Funktion verfügt.	—
	Berühren Sie die N-Markierung (N) an diesem Gerät; beachten Sie dabei die Position der NFC-Antenne am Bluetooth-Gerät. Führen Sie die Berührung mit ausreichend Kraft aus, bis das Bluetooth-Gerät reagiert.	30

Vorderseite D

y Rückseite Ferri

lenung Index

39

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Es ist keine Bedienung über die Fernbedienung möglich

Symptom Ursache/Lösung Seite
Es ist keine Bedienung über die Fernbedienung möglich.	Die Batterien sind leer. Ersetzen Sie die Batterien durch neue.	5
	Verwenden Sie die Fernbedienung in einer Entfernung von 7 m von diesem Gerät und in einem Winkel von 30^ .	6
	Entfernen Sie alle Hindernisse zwischen diesem Gerät und der Fernbedienung.	—
	Legen Sie die Batterien richtig und entsprechend der Markierungen ⊕ und ⊖ ein.	5
	Der Fernbedienungssensor des Geräts ist starkem Licht ausgesetzt (direktes Sonnenlicht, Neonlicht usw.). Stellen Sie das Gerät an einem Ort auf, an dem der Fernbedienungssensor nicht starkem Licht ausgesetzt ist.	—
	Bei Verwendung eines 3D-Videogeräts funktioniert die Fernbedienung dieses Geräts möglicherweise aufgrund der drahtlosen Kommunikation zwischen Geräten nicht (z. B. Fernseher und 3D-Brillen). Korrigieren Sie in diesem Fall die Ausrichtung und den Abstand der Geräte zur 3D-Kommunikation, damit diese nicht den Betrieb der Fernbedienung dieses Geräts beeinträchtigen.	—

Vorderseite D

y Rückseite Ferri

lenung Index

40

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps Anhang

Zurücksetzen auf die Werkseinstellungen

Führen Sie diesen Vorgang aus, wenn das Gerät nicht einwandfrei funktioniert.

Es werden mehrere Einstellungen auf die Werkseinstellungen zurückgesetzt. Nehmen Sie die Einstellungen erneut vor.

1 Wenn sich das Gerät im Standby-Modus befindet, drücken Sie ◎ und halten Sie gleichzeitig ✉.

"INITIALIZE" erscheint auf der Anzeige und das Gerät startet neu.

HINWEIS

Auch die auf dem Gerät gespeicherten Kopplungsinformationen werden zurückgesetzt. Führen Sie die Kopplung erneut aus.

Vorderseite D

y Rückseite Ferri

enung Index

41

Typen von wiedergebbaren digitalen Audioeingangssignalen

Audiosignale, die in USB-DAC eingegeben werden können

Einspeisbare Audiosignaltypen	Spezifikationen für Eingangssignale
Lineare PCM Abtastfrequenz: 44,1/48 kHz(2-Kanal) Bitlänge: 16/24 Bit

Audiosignale mit einer Abtastfrequenz von 48 kHz oder höher werden nach einer Abwärtswandlung am Computer wiedergegeben.

■ Computer (empfohlenes System)

Betriebssystem

• Windows ^ Vista, Windows 7 und Windows 8
  • Mac OS X 10.6.3 oder höher

Die Funktion dieses Geräts wurde von uns anhand des empfohlenen Systems geprüft; ein Betrieb mit allen Systemen wird jedoch nicht gewährleistet.

Wiedergabe von Bluetooth-Geräten

Dieses Gerät unterstützt die folgenden Bluetooth-Profile.

• A2DP (Advanced Audio Distribution Profile) :
Wenn ein Bluetooth-Gerät verbunden wird, das diese Spezifikationen erfüllt, ist eine hochwertige Streaming-Verteilung von Monaural- und Stereo-Audiodaten möglich.
• AVRCP (Audio/Video Remote Control Profile) :
Wenn ein Bluetooth-Gerät verbunden wird, das diese Spezifikationen erfüllt, können Sie das Bluetooth-Gerät über dieses Gerät bedienen.

Bluetooth-Kommunikation

Die von diesem Gerät ausgesendeten Funkwellen können den Betrieb medizinischer Geräte stören. Die Funkwellenstörung kann eine Fehlfunktion verursachen. Schalten Sie daher dieses Gerät sowie Bluetooth-Geräte an den folgenden Orten unbedingt aus.

• In Krankenhäusern, Zügen, Flugzeugen, an Tankstellen und an anderen Orten, in denen entflammbare Gase vorhanden sein können.
• An Orten in der Nähe von Automatikturen und Feueralarmanlagen.

Vorderseite D

Rückseite Fern

enung Index

42

Erklärung der Fachausdrücke

Bluetooth

Technologie für die drahtlose Nahfeldkommunikation. Dieses Gerät kann sich drahtlos mit Bluetooth-Geräten verbinden. Zum Herstellen einer Bluetooth-Verbindung müssen Sie zunächst eine Kopplung (Registrierung) durchführen.

Technologie für die drahtlose Nahfeldkommunikation. Sie können das Gerät einfach mit einem mit NFC-Funktion ausgestatteten Gerät berühren, um eine Verbindung zwischen diesem Gerät und dem NFC-Gerät herzustellen.

Abtastfrequenz

Bei der Abtastung wird eine Tonamplitude (analoges Signal) in regelmäßigen Abständen eingelesen. Die Amplitudenhöhe wird bei jedem Einlesen in einen digitalen Wert umgewandelt (dadurch entsteht ein digitales Signal).

Die Anzahl der Einlesungen pro Sekunde stellen die "Abtastfrequenz" dar. Je höher der Wert, desto originalgetreuer klingt der reproduzierte Ton.

Kopplung

Die Kopplung (Registrierung) ist ein zum Verbinden des Geräts über Bluetooth mit einem Bluetooth-Gerät erforderlicher Vorgang. Nach der Kopplung

authentifizieren die Geräte einander und können sich fehlerfrei miteinander verbinden.

Wenn Sie die Bluetooth-Verbindung erstmals benutzen, müssen Sie das Gerät und das Bluetooth-Gerät, mit dem Sie die Verbindung herstellen wollen, koppeln.

Dieses Gerät kann Kopplungsinformationen für bis zu 8 Geräte speichern.

Überlastschutz

Diese Funktion verhindert Schäden an den Bauteilen innerhalb des Netzteils bei Auftreten einer Störgröße wie einer Überlastung, Überspannung oder Überhitzung.

Wenn in diesem Gerät eine Fehlfunktion auftritt, blinkt die Netzanzeige weiß, und das Gerät wechselt in den Standby-Modus.

Lineare PCM

Unkomprimierte PCM (Pulse Code Modulation)-Signale. Im Unterschied zur verlustbehafteten Komprimierung von Audioquellen wie MP3 werden die Audioqualität und der Dynamikbereich nicht beeinträchtigt.

Vorderseite D

y Rückseite Fern

enung Index

43

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps

Informationen zu Marken

Bluetooth®

Die Bluetooth®-Wortmarke und Logos sind eingetragene Marken im Eigentum der Bluetooth SIG, Inc., und die Nutzung dieser Marken durch D&M Holdings Inc. erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.

Das CSR-Logo ist eine Marke von CSR plc oder einer ihrer Konzerngesellschaften.

Die N-Markierung ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den Vereinigten Staaten und anderen Ländern.

Adobe, das Adobe-Logo und Reader sind eingetragene Marken oder Marken von Adobe Systems Incorporated in den USA und/oder anderen Ländern.

Vorderseite D

y Rückseite Ferri

enung Index

44

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps

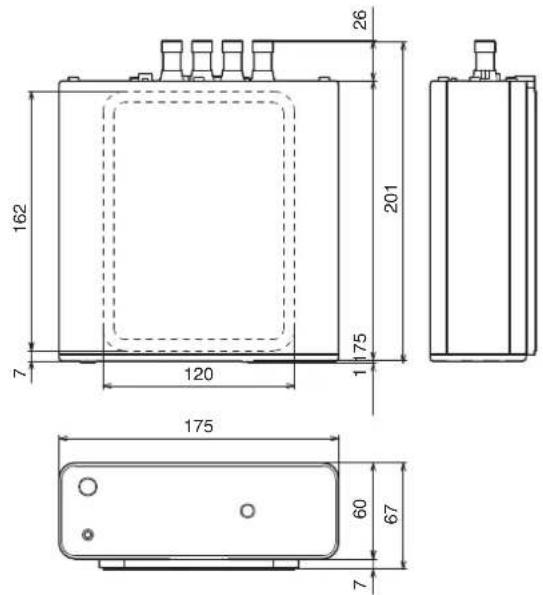

Technische Daten

■ Audiobereich

Nennausgang: 2-Kanal

20 W+20 W (6 Ω/Ohm, 1 kHz, T.H.D. 0,7 %)

Maximale Ausgangsleistung: 25 W+25 W (6 Ω/Ohm, 1 kHz, T.H.D. 10 %)

Ausgänge: Lautsprecher: 6-16 Ω/Ohm (Impedanz)

Kopfhörer: Φ 3,5-mm-Buchse

Gesamtkirrfaktor

ANALOG IN: 0,1 %

Eingangsdaten-Abtastfrequenz: 44,1 kHz, 48 kHz

Eingangsdaten-Bitlänge: 16 Bit, 24 Bit

Vorderseite D

y Rückseite Ferr

enung Index

45

Inhalt

Anschlüsse

Wiedergabe

Einstellungsverfahren

Tipps

Anhang

Bluetooth-Bereich

Kommunikationssystem: Bluetooth Version 3.0

Übertragungsleistung: Max. 2,5 mW (Klasse 2)

Max. Übertragungsabstand: Ca. 10 m Sichtlinie *

Frequenzband: 2,4-GHz-Band

Modulationsverfahren: FHSS (Frequency-Hopping Spread Spectrum)

Unterstützte Profile: A2DP 1.3/AVRCP 1.5

Unterstützte Codecs: aptX Low Latency/AAC/SBC

* Der tatsächliche Übertragungsabstand variiert abhängig von Faktoren wie Hindernissen zwischen Geräten, elektromagnetischen Wellen von Mikrowellengeräten, statischer Elektrizität, schnurlosen Telefonen, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Anwendungssoftware usw.

Allgemein

Netzteil: 230 V AC, 50/60 Hz

Leistungsaufnahme: 15 W

Leistungsaufnahme im Standby-Modus: 0,3 W

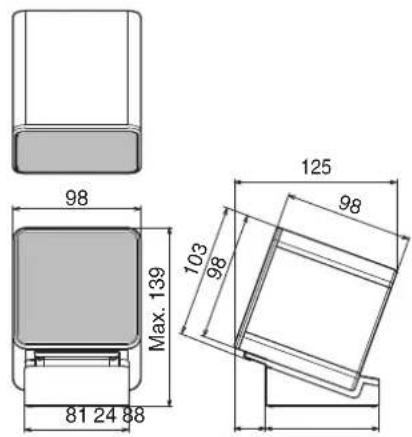

■ Lautsprecher-Bereich

Typ: Breitband/1 Lautsprecher, Passivmembrantyp

Lautsprecher-Impedanz: 6 Ω/Ohm

Max. zulässiger Eingang: 25 W (IEC), 50 W (PEAK)

Mittlerer Ausgangsschalldruck: 82 dB (1 W/1 m)

Lautsprechereinheit: Breitband (65 mm Trichtertyp x1), Passivmembrantyp (85 mm x1)

Kabellänge: 1,5 m

Änderung der technischen Angaben und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

Vorderseite

Display

Rückseite

46

Fernbedienung

Index

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps

■ Abmessungen

Einheit: mm

【Dieses Gerät (PMA-N2)】

【Lautsprecher (SC-N2)】

Gewicht

Dieses Gerät (einschließlich CEOL carino-Basis): 1,6 kg

Lautsprecher (einschließlich Lautsprecherbasen und Kabelwicklern): 0,8 kg

Vorderseite

ny Rückseite Fo

edienung Index

47

Inhalt

Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps

Index

A

Abtastfrequenz 43

Anschließen eines Computers 18

Anschließen eines Netzkabels 19

Anschließen eines Subwoofers .... 18

Anzeige 10

Auswählen der Eingangsquelle 22

Automatische Lautstärkeregelungsfunktion ..... 32

C

Einstellung der Lautstärke 22

F

Fehlersuche 34

Fernbedienung 12

H

Hören von Musik auf einem Bluetooth-Gerät ... 26

Hören von Musik über einen Analoganschluss (ANALOG IN) 25

Horizontale Aufstellung 13

K

Kabelwickler 17

Kopplung 26,43

L

Lautsprecherbasis 15

Lautsprecherinstallation 15

Lineare PCM 42, 43

M

Mehrpunktfunktion 31

N

NFC-Funktion 30,43

N-Markierung 9

R

Rückseite 11

S

SPEAKER OPTIMIZATION-Schalter ...... 17

Standby 21

Standby-Automatik 33

Stereo-Ministeckerkabel 18

Stromversorgung einschalten 21

Subwoofer-Kabel 18

U

USB-Kabel 18

V

Verbinden eines Smartphones .... 18

Vertikale Aufstellung 14

Vorderseite 8

W

Wide-Sound-Funktion 32

Vorderseite D

y Rückseite Ferr

lenung Index

48

Inhalt Anschlüsse Wiedergabe

Einstellungsverfahren

Tipps

Z

Zubehör 4

Zurücksetzen 41

ü

Überlastschutz 43

Vorderseite D

y Rückseite Feri

lenung Index

49

DENON®

www.denon.com D&M Holdings Inc.
