Produkttyp	Hi-Fi-System mit DVD-Player
Marke	AEG
Modell	DVD 4605 HC
Abspielbare Discs	DVD, CD, MP3, CD-R, CD-RW, JPEG, SVCD
TV-System	NTSC/PAL
Auflösung	>500 Zeilen
Audio-Ausgangsleistung	20 W + 20 W (4 Ω) Hauptlautsprecher
Frequenzbereich Verstärker	20 Hz – 20 kHz ±3 dB
FM-Tuner	87,5–108 MHz
AM-Tuner	522–1620 kHz
Stromversorgung	AC 230 V ~ 50 Hz
Leistungsaufnahme	100 W
Anschlüsse	SCART, S-Video, Component, Koaxial, Optisch, 2x Audio (R/L)
Fernbedienung	Infrarot, Reichweite ca. 5 m, 2x AAA-Batterien
Besondere Funktionen	Laserkopf-Überspannungsschutz, RDS, MP3/JPEG-Wiedergabe, Zoom, A-B-Wiederholung
Sicherheit	Kindersicherung (Parental Lock), Passwortschutz
Abmessungen (ca.)	Hauptgerät: 270 x 100 x 280 mm (B/H/T)
Gewicht (ca.)	3,5 kg

Häufig gestellte Fragen - DVD 4605 HC AEG

Wie schalte ich das Gerät ein?

Drücken Sie die POWER-Taste an der Vorderseite des Geräts. Die Anzeige leuchtet auf. Stellen Sie sicher, dass der Netzstecker eingesteckt ist.

Was tun, wenn kein Bild erscheint?

Überprüfen Sie die Verbindung zwischen DVD-Player und Fernseher. Stellen Sie sicher, dass der Fernseher eingeschaltet ist und den richtigen Eingang verwendet. Drücken Sie gegebenenfalls die N/P-Taste auf der Fernbedienung, um das korrekte Videosystem (NTSC/PAL) auszuwählen. Falls P-SCAN aktiviert ist und Ihr Fernseher kein Progressive Scan unterstützt, schalten Sie das Gerät aus und wieder ein.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Batterien und tauschen Sie sie gegebenenfalls aus. Richten Sie die Fernbedienung direkt auf den IR-Sensor an der Vorderseite des Geräts. Entfernen Sie Hindernisse zwischen Fernbedienung und Sensor. Vermeiden Sie direkte Sonneneinstrahlung auf den Sensor.

Die Disc wird nicht abgespielt. Woran liegt das?

Stellen Sie sicher, dass die Disc mit der bedruckten Seite nach oben eingelegt ist. Reinigen Sie die Disc mit einem weichen Tuch von innen nach außen. Überprüfen Sie, ob die Disc kompatibel ist (DVD, CD, MP3 usw.). Prüfen Sie, ob die Kindersicherung (Parental Lock) aktiviert ist. Falls es sich um eine selbstgebrannte Disc handelt, versuchen Sie eine andere Brennsoftware.

Wie stelle ich Radiosender ein?

Drücken Sie die TUNER-Taste, um zwischen AM und FM zu wählen. Nutzen Sie die UP- und DOWN-Tasten für die manuelle Suche. Für die automatische Suche halten Sie eine der Tasten zwei Sekunden gedrückt. Zum Speichern eines Senders drücken Sie MEMO und bestätigen mit erneuter MEMO-Taste.

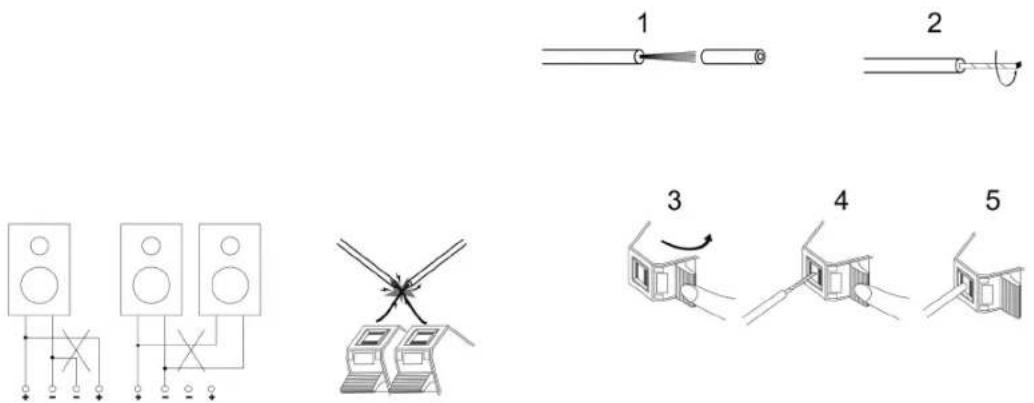

Wie schließe ich die Lautsprecher an?

Verwenden Sie Lautsprecherkabel mit einer Mindestimpedanz von 4 Ohm. Entfernen Sie ca. 1,5 cm der Isolierung, verdrehen Sie die Enden und stecken Sie sie in die entsprechenden Klemmen (rot für rechts, weiß für links). Achten Sie auf korrekte Polarität (±). Stellen Sie sicher, dass die Kabel fest sitzen.

Wie verwende ich die MP3-Wiedergabe?

Legen Sie eine MP3-Disc ein. Über das Dateimenü können Sie zwischen FILE LIST und FOLDER wählen. Navigieren Sie mit den Pfeiltasten und bestätigen Sie mit ENTER. Sie können auch direkt über die Zahlentasten Titel auswählen. Die Wiedergabe startet automatisch.

Wie setze ich das Passwort zurück?

Gehen Sie ins Setup-Menü (SETUP-Taste), wählen Sie PASSWORD SETUP. Das Standardpasswort ist 0000. Sie können es ändern, indem Sie das alte Passwort eingeben und dann ein neues festlegen. Zum Zurücksetzen auf die Werkseinstellungen wählen Sie DEFAULTS im Prioritäten-Setup.

Was bedeutet die Anzeige 'NO DISC'?

Diese Meldung erscheint, wenn keine Disc im Fach liegt. Legen Sie eine kompatible Disc mit der Abspielseite nach unten ein und schließen Sie das Fach mit der OPEN/CLOSE-Taste. Falls die Meldung trotz eingelegter Disc erscheint, reinigen Sie die Disc oder versuchen Sie eine andere.

Wie reinige ich die Disc?

Fingerabdrücke und Verschmutzungen können die Wiedergabe beeinträchtigen. Reinigen Sie die Disc mit einem weichen, fusselfreien Tuch von innen nach außen. Verwenden Sie keine aggressiven Reinigungsmittel wie Verdünnung oder Benzin. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser und trocknen Sie die Disc anschließend ab.

BEDIENUNGSANLEITUNG DVD 4605 HC AEG

Bedienungsanleitung/Garantie

Bedienungsanleitung......Seite 4

Übersicht Bedienelemente......Seite 8-10

Garantie......Seite 31

Indice

Vorsichtsmaßnahmen 3

Sicherheitshinweise 4

DVD-Player.... 5

Geeigneter Standort......
Einwandfreies Bild......
Abspielbare Discs....
Digitaler Audioausgang
Analoger Audioausgang
Laserkopf-Überspannungsschutzsystem.... 5

System-Setup (Funktionseinstellungen) ......20-25

GRUNDEINSTELLUNG.... 20

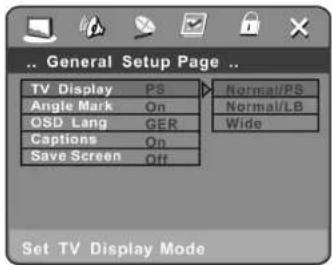

TV-DISPLAY 20

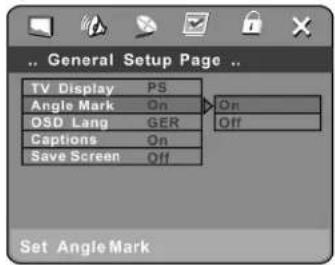

ANGLE.... 20

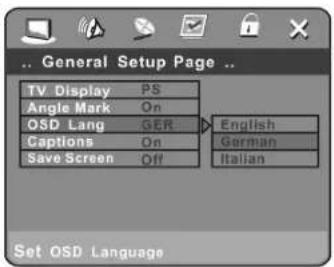

OSD Sprache.... 21

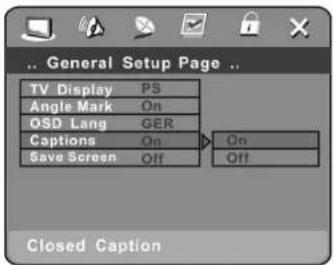

5 CAPTIONS.... 21

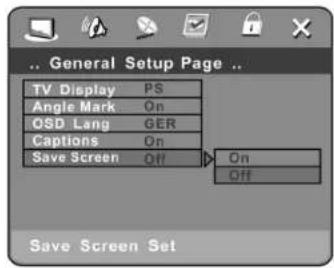

5 Bildschirmschoner.... 21

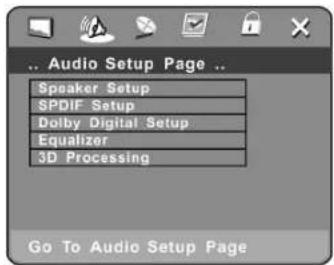

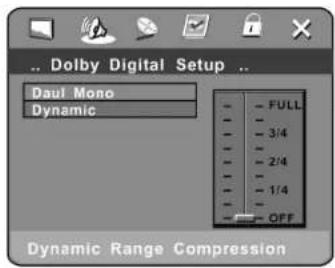

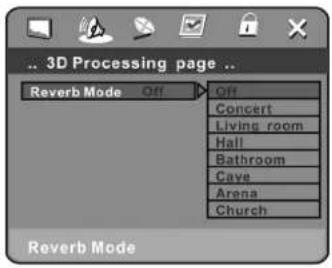

5 AUDIO SETUP 21
VIDEO SETUP 23

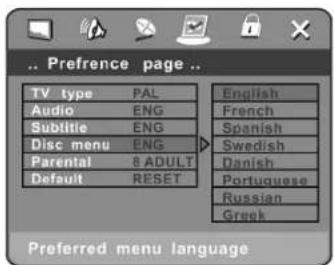

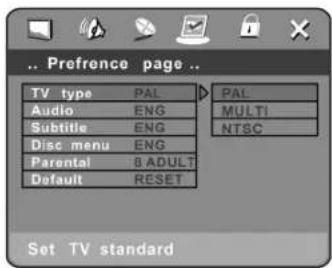

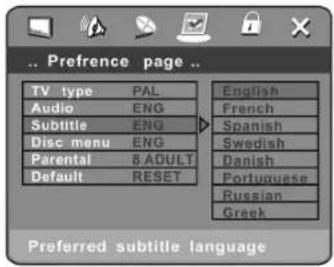

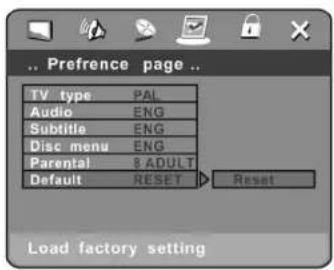

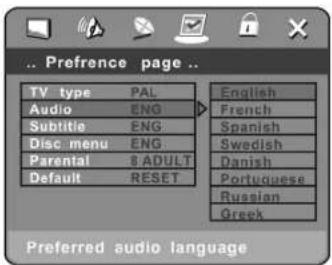

PRIORITÄTEN SETUP.... 24
PASSWORD SETUP 25

Anmerkungen zu Discs.... 5

Handhabung......
Reinigung......
Lagerung

Beschreibung der Bedienelemente 6-7

Vorderansicht......
Rückansicht 7

Beschreibung der Fernbedienung 8

Fernbedienung....9

Geräte anschließen 10

Anschluss der Lautsprecher 11

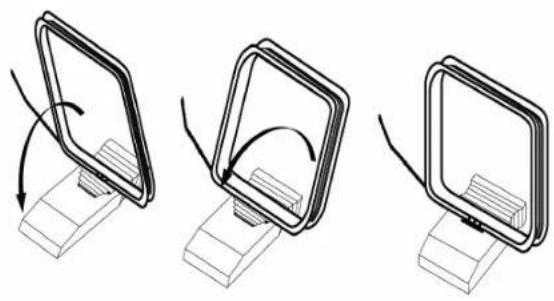

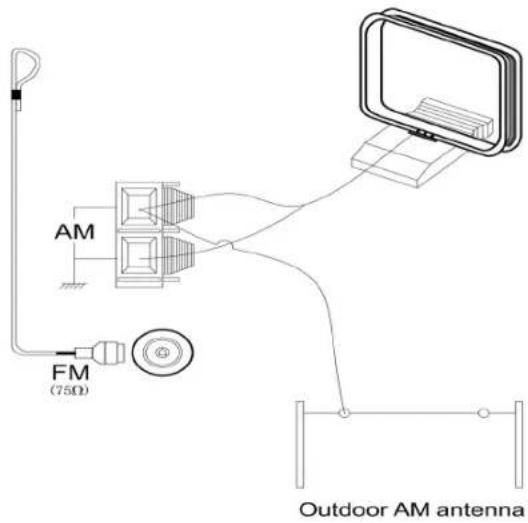

Antennenanschlüsse.... 12

Stromanschluss.... 13

Grundfunktionen.... 13

Radiobetrieb 14

DVD-Betrieb....15-16

Funktionen 16-19

MP3-Funktion 26

5

5 JPEG-Dateien 26

5
Möglichkeiten zur Fehlerbehebung...... 27

6 Technische Daten.... 28

Garantie.... 29

Service....29

VORSICHTSMASSNAHMEN

Das Blitzsymbol im Dreieck soll den Benutzer vor nicht isolierter, „gefährlicher Spannung“ warnen, die sich innerhalb des Gerätegehäuses befi ndet und elektrische Schläge hervorrufen kann.

Das Ausrufezeichen im Dreieck weist auf wichtige Hinweise im mitgelieferten Handbuch in Bezug auf Bedienungs- und Wartungsanweisungen hin.

Warnung:

Setzen Sie das Gerät weder Feuchtigkeit noch Nässe aus. Wegen der Gefahr eines elektrischen Schlages darf das Gehäuse nicht geöffnet werden (Hochspannung). Nur qualifi ziertes Fachpersonal darf das Gerät öffnen.

Achtung:

Stellen Sie sicher, dass der Netzstecker richtig in der Steckdose steckt.

Achtung:

Der DVD-Receiver verfügt über ein Laser-System. Das Gehäuse darf nicht geöffnet werden, da Sie sich dadurch gefährlicher Laserstrahlung aussetzen könnten. Bei geöffnetem Gehäuse ist der Laserstrahl sichtbar. Schauen sie nie direkt in den Laserstrahl! Es dürfen nur die hier aufgeführten Einstellungen und Vorgehensweisen angewandt werden, da es sonst zu einer gefährlichen Strahlungsbelastung kommen kann.

Lesen Sie die Bedienungsanleitung sorgfältig durch, um die ordnungsgemäße Benutzung des Gerätes sicherzu- stellen. Heben Sie die Bedienungsanweisung auf jeden Fall auf. Wenden Sie sich im Falle einer Wartung an eine autorisierte Service-Stelle.

Notieren Sie die Modell- und Seriennummer. Sie finden diese auf der Rückseite des Gerätegehäuses. Bewahren Sie diese Informationen für spätere Zwecke auf.

(Wichtige Information, bitte aufbewahren).

Achtung:

Gefahr eines elektrischen Schlages. Nicht öffnen!

Achtung:

Öffnen Sie weder Abdeckung noch Rückseite, um einen elektrischen Schlag zu vermeiden. Es befin den sich keine Teile im Gerät, die der Benutzer selber warten kann. Ziehen Sie qualifi ziertes Fachpersonal zu Rate.

SICHERHEITSHINWEISE

Achtung:

Es ist wichtig, dass Sie die Bedienungsanleitung sorgfältig lesen und alle Anweisungen – auch die am Gerät befindlichen – befolgen. Bewahren Sie die Bedienungsanleitung für spätere Zwecke auf.

Zubehör

Stellen Sie das Gerät nicht auf eine instabile Fläche (z.B. Ständer, Rollwagen, Wandarm, Regal oder Tisch). Das Gerät könnte herunterfallen und Personen oder Tiere ernsthaft verletzen. Zudem könnte das Gerät beschädigt werden.

Benutzen Sie ausschließlich stabile Stellflächen, die vom Hersteller empfohlen werden oder die in Kombination mit dem Gerät erhältlich sind. Bei der Aufstellung des Gerätes muss genau nach den Anweisungen des Herstellers vorgegangen werden und das vom Hersteller empfohlene Montagezubehör verwendet werden.

Sollte das Gerät auf einem Rollwagen platziert werden, muss dieser vorsichtig hin- und herbewegt werden. Plötzliches Anhalten, kräftiges Schieben sowie unebene Stellflächen können dazu führen, dass die Geräte-Rollwagen-Kombination umfällt.

Zusatzgeräte

Benutzen Sie keine Zusatzgeräte, die nicht ausdrücklich genehmigt wurden, da dies Gefahren mit sich bringen kann.

Reinigung

Vor der Reinigung muss der Netzstecker des Gerätes aus der Steckdose gezogen werden. Benutzen Sie zur Reinigung keine flüssigen Reinigungsmittel oder Sprühreiniger sondern ein angefeuchtetes Tuch.

Blitz

Als zusätzliche Schutzmaßnahme sollten Sie den Netzstecker des Gerätes während eines Gewitters oder wenn das Gerät längere Zeit nicht benutzt wird, aus der Steckdose ziehen. Ebenfalls sollte das Antennen- oder Kabelsystem ausgezogen werden. So kann ein Schaden des Gerätes aufgrund von Gewitter und Hochspannung verhindert werden.

Gegenstände und Flüssigkeiten

Es dürfen keine Gegenstände durch die Öffnungen des Gerätes geschoben werden, da dadurch gefährliche Spannungspunkte oder Überbrückungsteile berührt werden könnten und so ein Brand oder Kurzschluss verursacht werden kann. Verschütten Sie keine Flüssigkeit auf dem Gerät.

Überlastung

Wandsteckdosen, Verlängerungskabel oder zusätzliche Steckdosen dürfen nicht überlastet werden, da die Gefahr eines Brandes oder eines elektrischen Schlages besteht.

Stromkabel

Die Stromkabel müssen so verlegt werden, dass sie nicht im Wege sind bzw. dass sie nicht durch Gegenstände eingeklemmt werden. Besondere Beachtung müssen die Kabel im Bereich von Stecker, Steckdose und Geräteausgang fi nden.

Stromversorgung

Das Gerät darf nur mit der auf dem Markierungsschild angegebenen Stromquelle betrieben werden. Sollten Sie sich nicht sicher sein, welche Stromversorgung Sie zu Hause haben, können Sie sich an den Händler oder die örtliche Stromversorgungsfirma wenden. Für Geräte, die mit Batterie (oder einer anderen Energiequelle) betrieben werden, fi nden Sie Hinweise in der Bedienungsanleitung. Dieses DVD-Home-Theatre wird mit AC 230 V/50 Hz betrieben. Stellen Sie das Gerät nicht sofort nach dem Einstellen wieder aus. Warten Sie mindestens 10 Sekunden.

Wartung

Versuchen Sie nicht, das Gerät selber zu warten, da das Öffnen oder Entfernen der Abdeckung Sie gefährlichen Stromspannungen oder anderen Gefahren aussetzen kann. Überlassen Sie jegliche Wartungsarbeiten qualifiziertem Fachpersonal.

TV-System

Dieses Gerät ist mit Fernsehgeräten kompatibel, die entweder das NTSC- oder das PAL-Farbsystem unterstützen.

Belüftung

Schlitze und Öffnungen im Gehäuse sind für die Belüftung und zur Sicherstellung eines ordnungsgemäßen Betriebs des Gerätes sowie zum Schutz gegen Überhitzung vorgesehen. Diese Öffnungen dürfen auf keinen Fall versperrt oder abgedeckt werden. Stellen Sie das Gerät nicht auf weiche Stellflächen, wie z.B. Bett, Sofa, Teppich, etc., da die Belüftung dann nicht funktionieren kann. Das Gerät darf nicht in eine Einbaukonstruktion (Einbauschrank, Regal etc.) gestellt werden, es sei denn, eine ausreichende Belüftung ist gewährleistet. Das Gerät sollte nicht in der Nähe von Wärmequellen, wie z.B. Radiatoren, Wärmespeichern, Öfen oder anderen hitzeerzeugenden Quellen platziert werden.

Von Wasser, Feuer und Magneten fernhalten

Halten Sie das Gerät fern von Blumenvasen, Badewannen, Waschbecken, usw. Wenn Flüssigkeit in das Gerät gelangt, so kann dies zu ernsthaften Schäden führen. Offenen Brandquellen, wie z. B. brennende Kerzen dürfen nicht auf das Gerät.

Bringen Sie niemals magnetische Gegenstände wie zum Beispiel Lautsprecher in die Nähe des Gerätes.

Kondensation

Unter folgenden Umständen kann sich Feuchtigkeit auf der Linse bilden:

Sofort nach dem ein Heizer eingeschaltet wurde. In einem dampfenden oder sehr feuchten Raum. Wenn das Gerät von einer kalten Umgebung in eine warme gebracht wird.

Wenn sich Feuchtigkeit im Innern des Gerätes gebildet hat, kann es sein, dass das Gerät nicht mehr richtig funktioniert. In diesem Falle, schalten Sie den Strom aus und warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.

DVD-PLAYER

Im folgenden Abschnitt erhalten Sie Informationen zur bestmöglichen Einstellung Ihres DVD-Receiversystems.

Geeigneter Standort

Das Gerät sollte auf einer festen, ebenen Stellfläche platziert werden. Da der Magnetfluss anderer Geräte Störungen bei der Wiedergabe und/oder ein schlechtes Bild erzeugen kann, sollte das Gerät nicht in der Nähe von VCRs, Radios oder großen Lautsprechern stehen. Falls das Gerät in einem Schrank aufgestellt wird, muss an allen Seiten des Gerätes mindestens 2,5 cm Abstand bleiben, damit eine ausreichende Belüftung gewährleistet ist.

Einwandfreies Bild

Ein DVD-Player ist ein Präzisionsgerät. Falls die optische Abtastlinse und Teile des Disc-Laufwerks Schmutz aufweisen oder abgenutzt sind, wird die Bildqualität schlechter. Daher sollte der DVD-Player an einem sauberen, staubfreien Ort platziert werden.

Abspielbare Discs

Dieses DVD-Empfänger-System kann folgende Discs-Typen abspielen: DVD, MP3, CD, CD-R und CD-RW mit der Möglichkeit zur Fehlerkorrektur. Es können ebenfalls Foto-CDs und digitale Fotoalben angezeigt werden. Es werden 8 Sprachen und bis zu 32 Untertitel sowie verschiedene Blickwinkel unterstützt (abhängig von der eingelegten Disc). Mit Hilfe der Bildschirmmenüs können alle Einstellungen kinderleicht durchgeführt werden.

Digitaler Audioausgang

Das Gerät verfügt über einen Koaxialausgang, der es Ihnen ermöglicht, einen externen AV-Verstärker (6 Kanäle) und einen Prozessor mit eingebautem Dolby-Digital-Code über ein einziges Kabel anzuschließen. So können Sie bequem verschiedene DVDs, CDs und MP3-Discs genießen.

Analoger Audioausgang

Dient zum Anschluss an einen Verstärker bzw. eines Aufnahmegeräts.

Laserkopf-Überspannungsschutzsystem

Um die Lebensdauer des Laserkopfes zu verlängern, beinhaltet das Gerät ein einzigartiges Laserkopf-Überspannungsschutzsystem, das einen konstanten Laserstrom sicherstellt.

ANMERKUNGEN ZU DISCS

Im folgenden werden wichtige Informationen zu Handhabung, Reinigung und Lagerung von Discs, die in diesem Gerät abgespielt werden, gegeben.

Handhabung

• Berühren Sie nie die Abspielseite der Disc.
• Heften Sie keine Zettel oder Klebestreifen an die Disc.
• Kleben oder schreiben Sie nichts auf die Disc.
• Fassen Sie die Disc nur in der Mitte oder an den Rändern an.

Reinigung

• Fingerabdrücke oder Verschmutzungen auf der Disc können die Bild- und Tonqualität verschlechtern. Reinigen Sie die Disc mit einem weichen Tuch von innen nach außen.
• Sollten sich Verschmutzungen nicht entfernen lassen, reinigen Sie die Disc vorsichtig mit einem angefeuchteten weichen Tuch und reiben Sie mit einem trockenen Tuch nach.
• Benutzen Sie keine Reinigungsmittel, wie z.B. Verdünnung, Benzin, handelsübliche Reinigungsmittel oder anti-statisches Spray für Vinyl-LPs.

Lagerung

• Bewahren Sie die Discs weder in direktem Sonnenlicht noch in die Nähe von Wärmequellen auf.
• Bewahren Sie die Discs nicht an feuchten oder staubigen Plätzen auf. Bewahren Sie die Disc in vertikaler Position immer in der Hülle auf. Stellen Sie keine Gegenstände auf die lose Disc, da diese sich dann verbiegt und beschädigt werden kann.

Anmerkung:

Der Hersteller ist nicht für Schäden verantwortlich, die durch unsachgemäße Behandlung einer Disc auftreten.

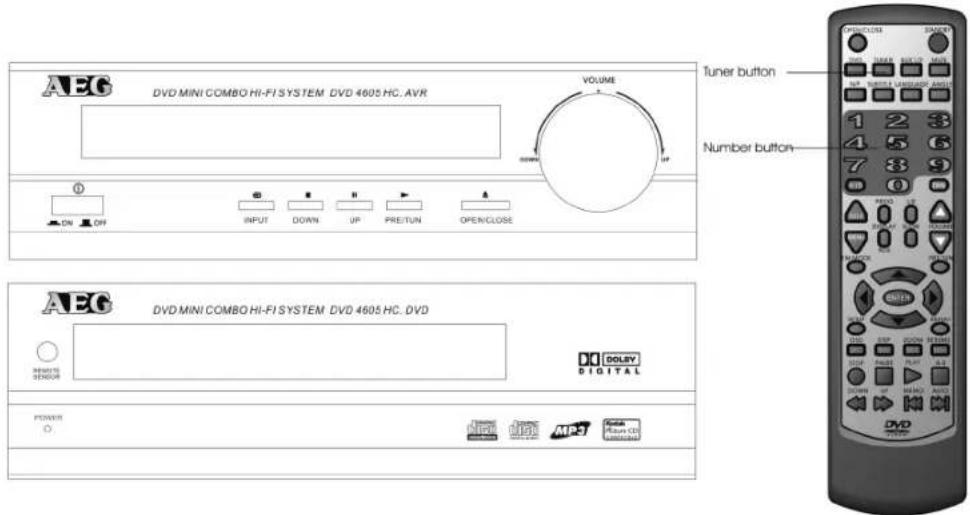

BESCHREIBUNG DER BEDIENELEMENTE

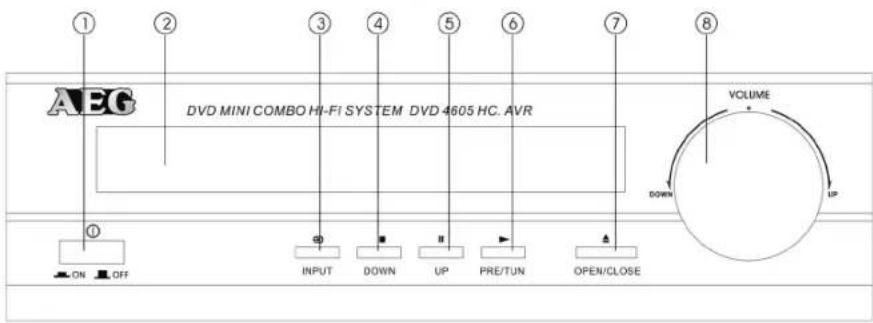

Vorderseite - Funktionen

1. POWER

Bevor das Stromkabel mit der Steckdose verbunden wird, muss sichergestellt werden, dass alle Anschlüsse richtig ausgeführt wurden. Sollte dies der Fall sein, wird der Netzstecker vorsichtig in die Steckdose gesteckt. Drücken Sie beide POWER-Tasten an der Vorderseite der Geräte, um sie einzuschalten. Beim Einschalten des Gerätes können aufgrund eines kurzen Spannungsstoßes Störungen mit anderen elektronischen Geräten, die am selben Stromkreis angeschlossen sind, auftreten. In diesem Fall sollte das Gerät an eine Steckdose mit einem anderen Stromkreis angeschlossen werden.

2. VFD Display

3. INPUT SIGNAL SOURCE (Eingangssignal)

Mit Hilfe dieser Taste können Sie eine geeignete Eingangssignalquelle auswählen. (Anm.: Der ausgewählte Eingang entspricht dem ausgewählten Eingangsbuchse auf der Rückseite des Gerätes).

4. ■/DOWN

Verwenden Sie diese Taste um die Wiedergabefunktion zu stoppen, während Sie sich im DVD Modus befin den. Im Tuner Modus verwenden Sie diese Taste, um nach absteigenden Frequenzen zu suchen (siehe auch Pkt. 6).

5. II/UP

Im DVD Status können Sie diese Taste drücken, um die Wiedergabefunktion zu unterbrechen, während Sie im Tuner Modus diese Taste verwenden, um nach aufsteigenden Frequenzen zu suchen (siehe auch Pkt. 6).

6. ▶/PRE/TUN

Verwenden Sie diese Taste, um im DVD Modus die Wiedergabefunktion zu starten.

Im Tuner Modus wird diese Taste verwendet, um Voreinstellung oder Tuning Modus auszuwählen.

7. OPEN/CLOSE

Im DVD-Modus hat diese Taste die Funktion, das Disc-Ladefach zu öffnen oder zu schließen. Wenn Sie eine andere Signalquelle verwenden, dann schalten Sie mit dieser Taste in den DVD-Modus.

8. VOLUME

Mit diesem Regler können Sie die Lautstärke des Gerätes regulieren.

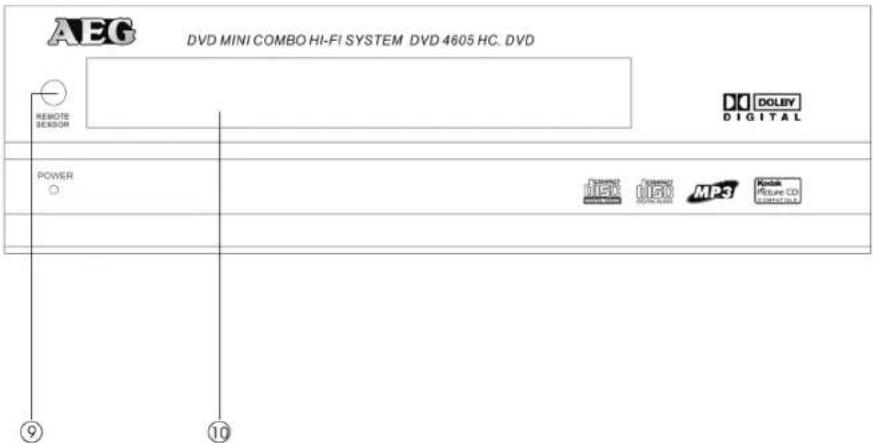

9. IR Sensor

1. CD-Schublade

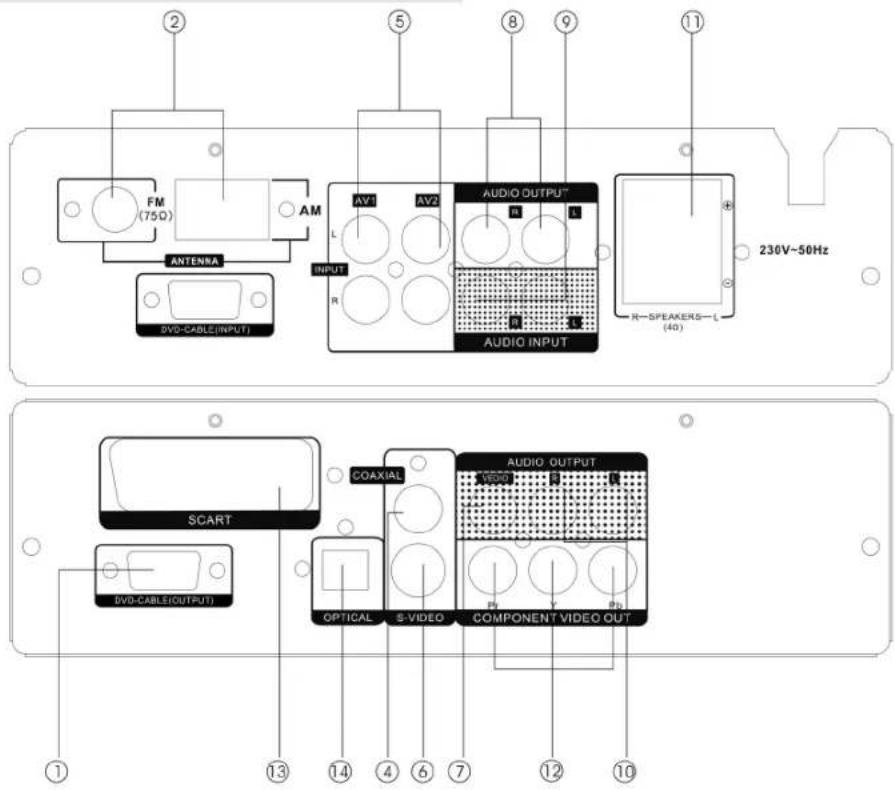

BESCHREIBUNG DER BEDIENELEMENTE

Rückseite - Funktionen

1. DVD Kabel
2. FM/ AM Antenne
3. VIDEO OUTPUT
4. AUX 1 & AUX 2 INPUT
5. S-VIDEO OUTPUT
6. COAXIAL OUTPUT
7. AUDIO OUTPUT (R / L)
8. AUDIO INPUT (Eingang für den DVD- Player)
9. AUDIO OUTPUT (Ausgang zum Radioteil)
10. (FR / FL) Lautsprecherausgang
11. COMPONENT VIDEO OUTPUT
12. SCART OUTPUT
13. OPTICAL OUTPUT

DEUTSCH

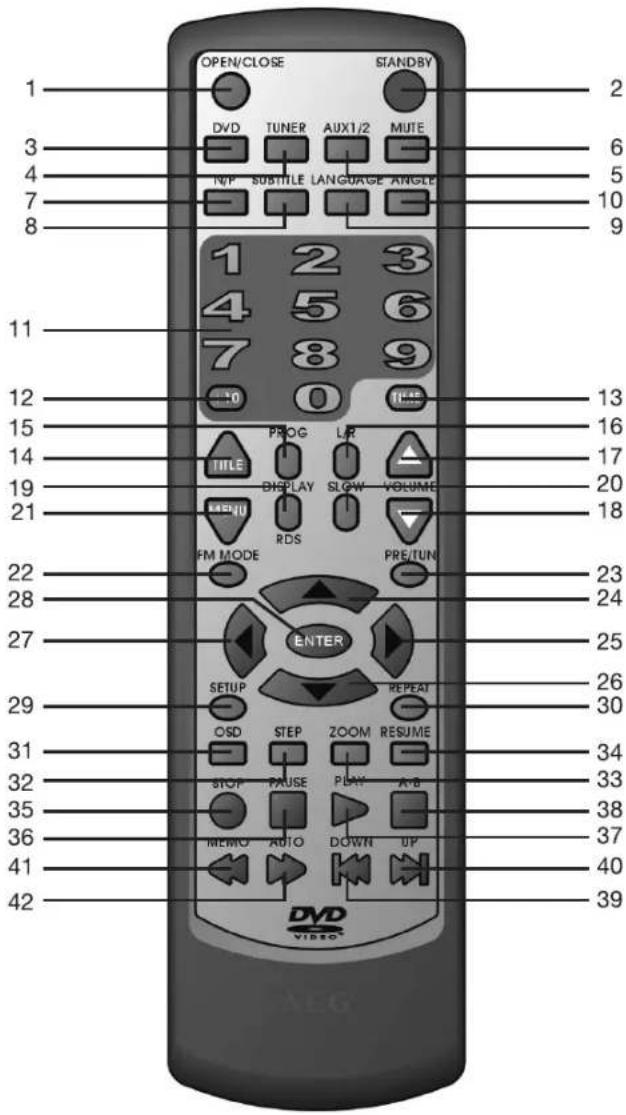

BESCHREIBUNG DER FERNBEDIENUNG

1. Öffnen/Schließen
2. Standby-Taste
3. DVD-Auswahl
4. AM/FM Tuner
5. Auswahl AUX 1 oder AUX 2
6. MUTE-Taste
7. Auswahl TV-Modus N/P
8. Untertitel
9. Sprache
   10.Blickwinkel
10. Numerische Tasten 0-9
    12.+10
    13.Zeit
11. Titel
12. Programm
13. Auswahl Kanal (L/R)
14. Lautstärke +
15. Lautstärke
16. Bildschirmanzeige/RDS
    20.Zeitlupe
17. Menü
    22.FM Stereo/Mono
18. Preset/Tuning
19. Scrolltaste oben
20. Scrolltaste rechts
21. Scrolltaste unten
22. Scrolltaste links
    28.Enter-Taste
23. Setup
24. Wiederholung
25. OSD-Taste
26. Step
    33.Zoom
27. Resume-Wiedergabe
28. Stopp
    36.Pause
29. Wiedergabe
30. A-B-Wiederholung
31. Rückwärts (Sendersuche/vorheriger Track)
32. Vorwärts (Sendersuche/nächster Track)
33. Memo (Speicher/Rückwärtsuche)
34. Auto (Automatische Suche/Vorwärtssuche)

FERNBEDIENUNG

Batterien einlegen

1. Drücken Sie die Abdeckung des Batteriefachs nach unten, um sie zu entfernen.
2. Legen Sie zwei Batterien (Typ AAA) in das Batteriefach der Fernbedienung. Achten Sie darauf, dass die Pole (+ und -) mit den Markierungen im Batteriefach übereinstimmen.
3. Schließen Sie die Abdeckung des Batteriefachs.

Anmerkungen:

• Benutzen Sie keine Batterien von verschiedenen Herstellern. Außerdem sollten alte und neue Batterien nicht gleichzeitig benutzt werden.
• Falls die Fernbedienung längere Zeit nicht benutzt wird, sollten die Batterien herausgenommen werden, um Schäden durch Korrosion zu vermeiden.
• Entfernen Sie verbrauchte Batterien sofort, um Schäden durch Korrosion zu vermeiden.
• Sollten die Batterien auslaufen, muss die Batterieflüssigkeit aus dem Batteriefach entfernt und beide Batterien ersetzt werden.
• Wechseln Sie immer beide Batterien zur selben Zeit aus und benutzen Sie neue, aufgeladene Batterien.
  • Die Lebensdauer der Batterien hängt von der Dauer des Gebrauchs ab.

Benutzung der Fernbedienung

Richten Sie die Fernbedienung direkt auf den Sensor des DVD-Receivers. Wird das Signal empfangen, funktioniert das Gerät entsprechend. Die Fernbedienung kann ca. 5 m vom Sensor in einem Winkel von 30° bedient werden.

Anmerkungen

• Der Sensor darf weder direktem Sonnenlicht noch starker Beleuchtung ausgesetzt sein. Dies könnte zu Fehlfunktionen des Gerätes führen.
• Falls andere Fernbedienungen in der Nähe benutzt werden oder die Fernbedienung in der Nähe von Geräten, die Infrarot-Strahlen nutzen, eingesetzt wird, können Störungen auftreten.
• Es sollte vermieden werden, Gegenstände auf die Fernbedienung zu stellen, da dadurch versehentlich eine Taste gedrückt, eine Funktion geändert und die Lebensdauer der Batterie verkürzt werden könnte.
• Die Frontseite des DVD-Receivers sollte nicht mit einem getönten Glas verkleidet werden, da dies den normalen Betrieb der Fernbedienung stören könnte.
• Es sollten keine größeren Gegenstände zwischen Fernbedienung und Fernsensor platziert werden, da dadurch das Signal vom Gerät eventuell nicht empfangen werden kann.
• Es sollte vermieden werden, die Fernbedienung Nässe oder Feuchtigkeit auszusetzen.
  • Die Fernbedienung darf nicht auseinandergebaut werden.

Batterien

Eine falsche Benutzung der Batterien kann dazu führen, dass diese auslaufen, korrodieren oder explodieren.

Achtung: Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Werfen Sie Batterien niemals ins Feuer.

GERÄTE ANSCHLIESSEN

• Anschlussbuchsen für diesen DVD-Receiver befinden sich an der Rückseite des Gerätes. Lesen Sie die Anweisungen der jeweiligen Gerätehersteller genau durch und befolgen Sie diese beim Anschluss von Video- und Audiogeräten an dieses Gerät.
• Erst wenn alle Anschlüsse ordnungsgemäß vorgenommen wurden, darf das Gerät an den Strom angeschlossen werden.
• Die rote Buchse (mit R gekennzeichnet) dient zum Anschluss des rechten Kanals. Die weiße Buchse (mit L gekennzeichnet) dient zum Anschluss des linken Kanals. Die gelbe Buchse ist für den Videoanschluss vorgesehen. Überprüfen Sie, ob alle Anschlüsse fest sind. Unkorrekte Anschlüssen können Geräusche, Störungen oder sogar Schäden am Gerät verursachen.

- Verbinden Sie die einzelnen Komponenten wie folgt miteinander:

1. Verbinden Sie die DVD-CABLE-INPUT-Buchse am Receiver mit der DVD-CABLE-OUTPUT Buchse am DVD-Laufwerk.

2. Weiterhin müssen Sie die AUDIO-OUTPUT Buchse (R/L) am DVD-Laufwerk mit der DVD-AUDIO-INPUT-Buchse (R/L) am Receiver verbinden.

- Das AV-Kabel darf nicht mit anderen Kabeln, wie z.B. Strom- oder Lautsprecherkabel verbunden werden, da dies zu einem Defekt des Gerätes führen kann.

ANSCHLUSS DES LAUTSPRECHERSYSTEMS

Dieser sehr gut konzipierte DVD-Receiver liefert eine optimale Klangqualität, wenn die verwendeten Lautsprecher innerhalb ihres Nenn-Impedanz-Bereiches eingesetzt werden.

Wichtig

• Die Mindest-Impedanz der Lautsprecher beträgt 4 Ohm.
- Falls Sie nur einen Lautsprecher benutzen möchten oder die Musik mono hören möchten, dürfen Sie die einzelnen Lautsprecher rechts und links der Kanalanschlüsse nicht parallel schalten.

Lautsprecherkabel anschliessen

1. Entfernen Sie ca. 1,5 cm der Kabelisolierung.
2. Verdrehen Sie das Kabelende.
3. Öffnen Sie die Kabelklemme, indem Sie auf die Lasche drücken.
4. Fügen Sie das Kabelende in die Klemme
5. Schließen Sie die Klemme und überprüfen Sie, ob das Kabel fest in der Klemme steckt.

Anmerkung:

Um einen Kurzschluss zu vermeiden, muss beim Anschluss der Lautsprecher auf die Plus- bzw. Minuspole der Lautsprecherkabel geachtet werden.

In einigen Gebäuden bzw. unter bestimmten Umständen kann es schwierig sein, Radiosignale zu empfangen. Die mitgelieferten Antennen verbessern den Empfang solcher Signale. Sie sind nur für den internen Gebrauch gedacht.

AM-Rahmenantenne

Die AM-Rahmenantenne so ausrichten, dass ein guter Empfang erzielt wird. Sie sollte so weit wie möglich von DVD-Receiver, Fernsehgerät, Lautsprechern und Stromkabeln entfernt platziert werden. Falls der Empfang weiterhin schlecht ist, könnte eine Außenantenne erforderlich sein.

AM-Rahmenantenne anschließen

1. Lasche gedrückt halten
2. Kabelende in Loch einführen
3. Lasche loslassen
4. Antenne ausrichten

FM-Zimmerantenne

Die FM-Antenne so ausrichten, dass ein guter Empfang erzielt wird. Die Antennenenden müssen so fixiert werden, dass sie möglichst wenig verbogen werden.

FM-Zimmerantenne anschließen

1. Stecken Sie die FM-Zimmerantenne in den 75 Ohm Anschluss des Gerätes ein.

Falls Sie Ihren Hausantennenanschluß verwenden, verbinden Sie diesen mit dem 75 Ohm Anschluß des Gerätes. Das dafür benötigte Kabel ist im Handel zu erhalten.

Bevor das Stromkabel in die Steckdose gesteckt wird, müssen alle Anschlüsse nochmals genau überprüft werden. Anschließend wird das Stromkabel vorsichtig in die Steckdose gesteckt.

Drücken Sie die POWER-Taste an der Vorderseite des Gerätes, um das Gerät einzuschalten. Die Anzeige leuchtet auf.

Beim Einschalten des Gerätes können aufgrund eines kurzen Spannungsstoßes Störungen mit anderen elektronischen Geräten, die am selben Stromkreis angeschlossen sind, auftreten. In diesem Fall sollte das Gerät an eine Steckdose mit einem anderen Stromkreis angeschlossen werden.

GRUNDFUNKTIONEN

Klangquelle auswählen

1. Drücken Sie an der Fernbedienung die entsprechende Funktionstaste (DVD, TUNER, AUX1, AUX2) oder am Gerät die INPUT-Taste, um die gewünschte Klangquelle auszuwählen. Das passende Symbol erscheint in der Anzeige.

Lautstärkeregelung

Die Lautstärke kann entweder durch Drehen des großen Lautstärkeknopfes an der Vorderseite des Gerätes geregelt werden oder durch Bedienen der entsprechenden Taste auf der Fernbedienung.

Mute (Stummtaste)

Durch Drücken der MUTE-Taste werden die Lautsprecher vorübergehend stummgeschaltet. Durch erneutes Drücken der Taste wird zur normalen Audio-Wiedergabe zurückgekehrt.

RADIOBETRIEB

Sender einstellen

1. Drücken Sie die TUNER-Taste, um den gewünschten Wellenbereich (AM oder FM) auszuwählen.
2. Mit Hilfe der UP- oder DOWN-Taste können Sie die Sender suchen (Zuvor muss das Display über die PRE/TUN-Taste auf die Sendefrequenz eingestellt werden.). Durch jedes erneute Drücken ändert sich die Frequenz. Sobald das Signal eines Senders empfangen wird, erscheint dieser in der Anzeige.
3. Um auf schnellere Weise Sender zu fi nden, drücken Sie die UP- oder DOWN-Taste zwei Sekunden lang. Das Gerät startet einen automatischen Suchlauf. Sobald ein Sender gefunden wurde, stoppt der automatische Suchlauf.
4. Um einen Sender zu speichern, drücken Sie die MEMO-Taste. In der Anzeige erscheint vier Sekunden lang die Speichernnummer. Durch erneutes Drücken der MEMO-Taste wird der Sender gespeichert.

Speichernummer

Wellenbereich

Senderfrequenz

|

1. Um während des Empfangs eines FM-Stereo-Programms die störenden Geräusche zu reduzieren, drücken Sie die FM/Mode-Taste. Das Wort STEREO erscheint nicht mehr in der Anzeige. Das Programm wird jetzt zur Geräuschreduzierung MONO wiedergegeben. Um wieder zur Stereo-Wiedergabe zurückzukehren, drücken Sie die FM/MODE-Taste erneut.

Automatischer Suchlauf

Das Gerät kann bis zu 50 verschiedene AM/ FM-Radiosender speichern.

1. Drücken Sie die AUTO-Taste. Das Wort AUTO erscheint im Display und der automatische Suchlauf wird gestartet.
2. Die Sender werden in aufsteigender Reihenfolge gespeichert. Es werden bis zu 50 Sender gespeichert. Sobald ein Sender gespeichert wurde, erscheinen Speichernummer und Senderfrequenz vier Sekunden lang in der Anzeige.
3. Sobald 50 Sender (AM oder FM) gespeichert wurden, können keine weiteren Sender gespeichert werden.

Voreingestellte Sender wiedergeben

1. Drücken Sie die TUNER-Taste, um den gewünschten Wellenbereich auszuwählen.
2. Drücken Sie anschließend die PRE/TUN-Taste, um die Stationsspeicher im Display anzuzeigen.
3. Mit Hilfe der Nummerntasten können Sie die gewünschte Senderspeichernummer auswählen. Beispiel: Um den unter #5 gespeicherten Sender wiederzugeben, drücken Sie einfach die Nummerntaste 5; Sender #17 erhalten Sie durch Drücken der Nummerntaste 1 gefolgt von der Nummerntaste 7.
4. Auf die mit Hilfe der Speicherfunktion gespeicherten Sender kann auch durch Drücken der UP- oder DOWN-Taste zugegriffen werden.

Grundfunktionen von RDS (radio data system)

1. Anzeige des Radio-Sender
2. Anzeige des Programm
3. Anzeige von komplexen Informationen
4. Anzeige der Zeit

Bedienung:

Drücken Sie die RDS-Taste während der Wiedergabe eines RDS-Sender um die RDS-Informationen auszuwählen.

DVD-BETRIEB

Sobald das Gerät an einen Fernsehapparat oder ein anderes Zusatzgerät angeschlossen ist, können Sie DVD-Videos sowie Ihre Lieblings-CD und MP3-Dateien genießen.

Wiedergabe einer DVD-Video-Disc

Stellen Sie das Fernsehgerät an und wählen Sie den A/V-Modus aus. Falls das Fernsehgerät einen SCART-Anschluss hat, muss der SCART-Modus aus dem TV-Menü gewählt werden. Stellen Sie den Verstärker – falls angeschlossen – an. Wählen Sie den AC-3 oder DVD-Modus aus.

Wiedergabe einer Audio-Disc

Stellen Sie das Audio-System ein und wählen Sie die Eingangsquelle, die an den DVD-Player angeschlossen ist, aus. Sollten Sie nicht die geeignete Ausrüstung für einen Dolby Digital Surround-Klang haben, müssen Sie im SETUP- Menü die Einstellung SPDIF OUTPUT auf SPDIF OFF ändern.

1. Drücken Sie die POWER-Taste an der Frontplatte. Auf dem Bildschirm erscheint die Meldung DISC LOADING (Disc laden).

Falls keine Disc im Ladefach liegt, erscheint die Meldung: NO DISC (keine Disc) auf dem Bildschirm.

1. Drücken Sie die OPEN/CLOSE-Taste. Das Disc-Ladefach öffnet sich.

1. Legen Sie eine Disc ins Ladefach. Achten Sie darauf, dass die CD/DVD mit der Abspielseite nach unten in der Lade liegt.

2. Drücken Sie die OPEN/CLOSE-Taste erneut, um das Ladefach zu schließen. Nach Schließen des Ladefachs erscheint in der oberen linken Ecke des Bildschirms der Disc-Typ.

3. Sobald die Disc gelesen wurde, beginnt das Gerät mit der Wiedergabe. Bei der Wiedergabe einer DVD erscheint der DVD-Titel bzw das Menü. CD-Tracks werden nacheinander wiedergegeben.

Anmerkung:

• Die Disc kann beschädigt werden, wenn sie nicht richtig im Ladefach liegt. Dadurch kann es auch zu einer Fehlfunktion des DVD-Players kommen. Legen Sie nur 12cm oder 8cm DVDs oder CDs in das Ladefach.
• Ein Hin- und Herbewegen des DVD-Players während der Wiedergabe kann zu Schäden an Disc und Player führen. Um das Ladefach zu öffnen oder zu schließen darf nur die OPEN/CLOSE-Taste auf der Fernbedienung oder der Frontplatte des Gerätes benutzt werden.

Drücken Sie die PAUSE- Taste.

Drücken Sie die ◀◀◀ oder ▶Faste, um den vorherigen oder nächsten Track wiederzugeben. Durch Drücken der PLAY-Taste wird wieder zur normalen Wiedergabe zurückgekehrt. Drücken Sie die PREV-Taste.

Drücken Sie die NEXT-Taste.

1. Schneller Vor- und Rücklauf (Fast Forward/Reverse) Das Gerät verfügt sowohl über einen Schnellvorlauf und -rücklauf mit folgender Beschleunigung: 2x, 4x, 8x, 16x, 32x (abhängig vom Medium).

DVD-BETRIEB

Um diese Funktion zu aktivieren, müssen Sie nur auf die ▶▶ oder ◀◀-Taste auf der Fernbedienung drücken. Die Geschwindigkeit wird mit jedem Drücken der Taste beschleunigt. Drücken Sie die PLAY-Taste, um zur normalen Wiedergabe zurückzukehren.

Memory-Wiedergabe

Das Gerät ermöglicht Ihnen, die Wiedergabe zu stoppen und später genau an dieser Stelle fortzusetzen. Drücken Sie die STOP-Taste, um die Wiedergabe zu unterbrechen. Das Gerät speichert die Stelle, an der die Wiedergabe gestoppt wurde. Drücken Sie die RESUME-Taste, an der Sie gestoppt haben.

Zeitlupen-Wiedergabe

Dieser DVD-Receiver bietet auch die Möglichkeit, Discs sowohl vorwärts als auch rückwärts (abhängig vom Medium) in Zeitlupe wiederzugeben. Durch wiederholtes Drücken der SLOW-Taste wird die Wiedergabe-Geschwindigkeit um 1/2, 1/4, 1/8, 1/16 langsamer. Drücken Sie die PLAY-Taste, um zur normalen Wiedergabe zurückzukehren.

FUNKTIONEN

Bildschirmanzeige

Während der Wiedergabe einer Disc, kann der Status verschiedener Funktionen, wie z.B. Titel, Tracknummer sowie verschiedene Spielzeiten abgerufen werden.

1. Wenn Sie die DISPLAY-Taste einmal drücken, erscheint der Titel, das Kapitel sowie die bereits abgespielte Zeit.

1. Drücken Sie erneut die DISPLAY-Taste. Die verbleibende Zeit für den speziellen Titel wird angezeigt.

1. Drücken Sie erneut die DISPLAY-Taste und die gesamte abgespielte Zeit für das spezielle Kapitel wird angezeigt.

1. Drücken Sie erneut die DISPLAY-Taste und die gesamte noch verbleibende Zeit für das spezielle Kapitel wird angezeigt.

1. Nach erneutem Drücken der DISPLAY-Taste verschwindet die Anzeige.

FUNKTIONEN

N/P

Dieser DVD-Receiver unterstützt Videoausgänge verschiedener Systeme, dazu gehören auch Auto, NTSC und PAL. Falls das falsche System ausgewählt wurde, beginnt das Bild zu fl ackern und wird farblos. Sollte dies der Fall sein, müssen Sie die N/P-Taste (im Stoppmodus) auf der Fernbedienung mehrmals drücken um das richtige System auswählen (NTSC für Nordamerika, PAL für Europa). Weitere Informationen bezüglich des Ausgangsformats entnehmen Sie bitte der Bedienungsanleitung Ihres Fernsehgerätes.

Untertitel

Sie haben bei diesem Gerät die Möglichkeit, bis zu 32 verschiedene Untertitel-Sprachen (abhängig von der eingelegten Disc) einzustellen.

1. Drücken Sie die SUBTITLE- Taste so oft, bis die gewünschte Sprache erscheint.
2. Um die Untertitel auszublenden, drücken Sie die SUB-

TITLE-Taste so lange, bis die Untertitel verschwinden.

Die eingelegte Disc muss über die Untertitel-Funktion verfügen.

Kameraperspektiven

Es besteht die Möglichkeit, verschiedene Kameraperspektiven einzustellen.

1. Drücken Sie die ANGLE-Taste auf der Fernbedienung. Durch mehrmaliges Drücken der ANGLE-Taste verändert sich die Kameraperspektive jedes Mal erneut.
2. Sie können die ANGLE-Taste nur betätigen, wenn das Blickwinkel-Symbol in der Anzeige aufl euchetet.

Anmerkung:

Die eingelegte Discs muss über die Kameraperspektiven-Funktion verfügen.

Sprachen

Es besteht die Möglichkeit, Filme in 8 verschiedenen Sprachen (abhängig von der eingelegten Disc) zu zeigen. 1. Drücken Sie die LANGUAGE-Taste so oft, bis die gewünschte Sprache erscheint.

Anmerkung:

Die eingelegte Disc muss über die Sprachen-Funktion verfügen.

Titel auswählen

DVD-Discs sind normalerweise in Titel unterteilt, die wiederum in Kapitel aufgeteilt werden. Dieses Gerät ermöglicht es, einen bestimmten Titel zur Wiedergabe auszuwählen. Falls die DVD über ein Titelmenü verfügt, kann ein bestimmter Titel über diese Funktion oder über die numerischen Tasten ausgewählt werden.

Titelmenüfunktion

1. Drücken Sie die TITLE-Taste. Auf dem Fernseh-Bildschirm erscheint ein Titelmenü.
2. Drücken Sie die entsprechende Scroll-Taste, um den gewünschten Titel auszuwählen. Ein Titel kann auch über die numerischen Tasten, durch Drücken der entsprechenden Titelnummer, ausgewählt werden.
3. Drücken Sie die ENTER-Taste. Die Wiedergabe ab Kapitel 1 des ausgesuchten Titels beginnt.

Anmerkung:

Einige Discs verfügen nicht über diese Funktion. Befolgen Sie ggf. die Anweisungen, die auf dem Bildschirm erscheinen. In dieser Anleitung wird nur die grundsätzliche Vorgehensweise beschrieben. Je nach Inhalt der DVD kann die Vorgehensweise unterschiedlich sein. Wenn Sie eine VCD 2.0 abspielen, hat die TITLE-Taste z.B. die Funktion, zum Menu zurückzukehren.

FUNKTIONEN

TIME- Funktion

Dieser DVD Receiver kann in Abhängigkeit der eingelegten Disc verschiedene Daten anzeigen.

Drücken Sie die TIME-Taste. Die Titelnummer, Kapitelnummer, Audio, Untertitel-Sprache, Angle, Titel-Zeit, Kapitel-Zeit, Wiederhol-Modus, Display-Zeit wird angezeigt. über die Pfeiltasten haben Sie die Möglichkeit sich durch das Menü zu bewegen. Wollen Sie Änderungen an einem Menüpunkt vornehmen oder an eine bestimmte Stelle des Films springen, wählen Sie den gewünschten Menüpunkt aus und drücken Sie die ENTER-Taste. Nun können Sie beispielsweise über die Zahlentasten eine bestimmte Titel- oder Kapitelzeit anwählen, oder sich mit den Pfeiltasten in den Untermenüs bewegen. Zur Bestätigung der Eingabe drücken Sie bitte die ENTER-Taste.

MENU/PBC

Wenn die PBC-Funktion eingeschaltet ist, kann ein CD-Titel nur über das Hauptmenü ausgewählt werden. Ist die PBC-Funktion ausgeschaltet, kann ein Titel durch Eingabe der entsprechenden numerischen Taste ausgewählt werden. Sobald die MENU-Taste während der Wiedergabe einer DVD gedrückt wird, erscheint der Menü-Inhalt der Disc.

A-B-Wiederholung

Die A-B-Wiederholung ermöglicht es Ihnen, beim Abspielen einer DVD einen Abschnitt zwischen zwei bestimmten Punkten (A und B) nochmals wiederzugeben. 1. Drücken Sie die A-B-Taste während der Wiedergabe der Disc, um Punkt A (Anfangspunkt) festzulegen.

1. Drücken Sie die A-B-Taste erneut während der Wiedergabe der Disc, um Punkt B (Endpunkt) festzu- legen. Der Abschnitt zwischen A und B wird nochmals wiedergegeben.

1. Drücken Sie die A-B-Taste ein drittes Mal, um die Eingabe zu löschen.

Mehrfach-Wiederholung

Sie können die Wiedergabe bestimmter Titel, Kapitel/Tracks oder Segmente mehrfach wiederholen. Es ist sogar möglich, zwischen zwei zu wiederholenden Wiedergaben hin- und herzuschalten.

1. Wählen Sie den Titel, das Kapitel, etc, das wiederholt werden soll, aus.
2. Drücken Sie die REPEAT-Taste.

Der Wiederholungs-Modus ändert sich mit jedem erneuten Drücken der REPEAT-Taste (z.B. Titelwiederholung, Kapitelwiederholung, alles wiederholen, Wiederholungs-Modus ausschalten).

Bei der Wiedergabe einer CD, erscheint nach Drücken der REPEAT-Taste folgende Anzeige: TRACK, ALL und REPEAT OFF (einzelne Tracks wiederholen, alle Tracks wiederholen und Wiederholungsmodus ausschalten). Bei der Wiedergabe einer MP3 kann nach Drücken der REPEAT-Taste zwischen folgenden Modi gewählt werden: Single, Repeat one, Repeat Folder, Folder.

FUNKTIONEN

Zoom

Mit Hilfe der Zoom-Funktion kann ein Bild während der normalen Wiedergabe oder während der Zeitlupenwiedergabe bis zu viermal vergrößert werden. Drücken Sie die ZOOM-Taste einmal, vergrößert sich das Bild zweifach, bei zweifachem Drücken vergrößert sich das Bild dreifach und bei dreifachem Drücken vergrößert es sich vierfach. Drücken Sie die Taste ein viertes Mal, verkleinert sich das Bild um 1/2, beim fünften Drücken verkleinert es sich um 1/3 und beim sechsten Drücken um ein 1/4. Um zur normalen Wiedergabe zurückzukehren, müssen Sie die ZOOM-Taste ein siebtes Mal drücken. Es wird immer von der Bildmitte aus vergrößert.

L/R Taste

Beim betätigen der L/R- Taste schalten Sie zwischen MONO-RIGHT, MONO-LEFT, MIX-MONO und STEREO um.

Volume und Mute (Lautstärke und Stummschaltung)

Die Lautstärke kann ganz einfach über die Fernbedienung eingestellt werden. Drücken Sie entweder die VOL+Taste, um die Lautstärke zu erhöhen oder die VOL-Taste, um die Lautstärke zu reduzieren. Um das Gerät stumm zu schalten, drücken Sie die MUTE-Taste. Durch erneutes Drücken der MUTE-Taste ist die Stummschaltung wieder aufgehoben.

Program (Programmierung)

Sie können bestimmte Tracks in der von Ihnen gewünschten Reihenfolge abspielen. Wenn Sie die PROG-Taste drücken, erscheint das Programm-Menü auf dem Bildschirm. Mit Hilfe der numerischen Tasten können Sie die gewünschten Tracks eingeben.

Zum starten bewegen Sie den Cursor mit den Pfeiltasten auf „START“ und drücken die ENTER-Taste, um das programmierte Programm wiederzugeben. Um die programmierte Wiedergabe zu beenden, drücken Sie die STOP-Taste. Beim betätigen der STOP-Taste wird die Programmierung gelöscht.

DVD Menu Setup

Durch Drücken der SETUP-Taste auf der Fernbedienung wird das Haupt-Setup Menü angezeigt. Durch die Betätigung der rechten oder linken Pfeiltaste können Sie folgende Menüs anwählen: GENERAL-SETUP, AUDIO-SETUP, VIDEO-SETUP, PASSWORD und PREFERENCE-Menü (im Stoppmodus).

1. Nach Aufrufen des Setup Menüs drücken Sie die Scroll Tasten um einen gewünschten Titel auf- oder abwärts zu suchen. Ist der Titel einmal gewählt drücken Sie die PLAY Taste, um Ihre Eingabe zu bestätigen und zum Untermenü zu gehen.
2. Verwenden Sie die Links oder Rechts Scroll Taste um den Pointer zu führen sowie die Auf / Ab Scroll Taste um die gewünschte Option zu wählen. Haben Sie Ihre Wahl getroffen, drücken Sie die ENTER Taste um die Wahl zu bestätigen. Damit schließen Sie das Setup der gewählten Funktion ab.
3. Das SETUP-Menü verlassen Sie durch betätigen der SETUP-Taste.

STYSTEM-SETUP (FUNKTIONSEINSTELLUNGEN)

GENERAL SETUP (Grundeinstellung)

Diese Option wird verwendet, um das TV Bildschirm-Format, die Videofunktionen und die DVD Funktionen, mit Optionen von „TV DISPLAY“, „ANGLE MARK“, „OSD LANGUAGE“, „CAPTIONS“, „SAVE SCREEN“ einzurichten.

TV DISPLAY

Wählen Sie im SETUP das gewünschte Bildformat aus und bestätigen Sie Ihre Auswahl mit der ENTER-Taste.

Hinweis: Wenn der Fernseher nur das Format 4:3 darstellen kann, kann auch nur dieses Format angezeigt werden, unabhängig davon welches Bildschirm-Format gewählt wurde. Bei DVD's ist das Bildschirmformat änderbar. Wenn der Fernseher nur im 4:3 Format darstellen kann und ein DVD mit 16:9-Format verwendet wird, wird das Bild breit dargestellt.

Film format\TV screen	4:3			16:9
	Normal	Full view	Mailbox	Wide screen
4:3
16:9

ANGLE

Wird ein DVD mit multiplen Winkeleinstellungen verwendet, kann der Anwender einen speziellen Winkel auswählen.

SYSTEM-SETUP (FUNKTIONSEINSTELLUNGEN)

OSD LANGUAGE (Sprache)

Der Anwender kann diese Möglichkeit verwenden, um die Sprache für das Setup Menü und das Bildschirm-Display in Englisch, Deutsch oder Italienisch zu wählen.

Folgen Sie den Anweisungen im „DVD MENU SETUP“ wie im folgenden gezeigt.

Hinweis: Diese Funktion ist abhängig vom eingelegten Medium.

SAVE SCREEN (Bildschirmschoner)

Wenn der Bildschirmschoner auf "On" gesetzt wurde, wird er nach 3 Minuten wirksam.

AUDIO SETUP

Umfasst Lautsprecher Setup, SPDIF Setup. Dolby Digital Setup, 3D Verarbeitung Setup.

SPEAKER SETUP (Lautsprechereinstellung)

Diese Submenü-Optionen umfassen DOWNMIX MODE.

DOWNMIX MODE

Folgen Sie den Anweisungen im "DVD MENU SETUP" wie im folgenden gezeigt.

Diese Einstellung ist für Filme geeignet. Wenn Sie nur zwei Kanäle brauchen, um Musik zu genießen, empfehlen wir die zweite Option.

SYSTEM-SETUP (FUNKTIONSEINSTELLUNGEN)

SPDIF SETUP

SPDIF SETUP umfasst den SPDIF Output und das LPCM Out Setup.

SPDIF OUTPUT

- OFF: Die Ausgabeanzeige ist im Format "analog" voreingestellt. Sie sollten diese Einstellung wählen, wenn Sie die CD auf Ihrem DVD Player über die rechte und linke AUDIO OUTPUT - Buchse abspielen. Wenn Sie diese Funktion auswählen, gibt es keine Anzeige vom koaxialen Port.

- SPDIF/RAW: Wählen Sie diese Option, wenn der DVD Player über den koaxialen DIGITAL OUT - Port an einen Verstärker angeschlossen ist. Der anzuschließende Verstärker muss Dolby Digital Dekodierung haben.

- SPDIF/PCM: Wählen Sie diese Option, wenn der DVD an einen 2-Kanal Digital Modus oder einen Stereo - Verstärker angeschlossen ist. Beim Abspielen einer Dolby Digital oder MPEG CD erfolgt die Ausgabe des koaxialen Ports im PCM 2-Kanal Format. Diese Programme haben eine nicht komprimierte digitale Stereo-Tonspur für verbesserte Klangqualität. Beim Abspielen kann man vom vorderen linken und rechten Lautsprecher einen diskreten Stereosound hören.

LPCM OUTPUT

LPCM 48K:

In der linearen PCM-Einstellung bedeutet „48K“, dass die maximale „Digital Output Sampling Rate“ 48 KHz beträgt. Wenn die eincodierte Sampling Rate des Titels 96 KHz ist, wird der Output zwangsweise auf 48 KHz umgewandelt.

LPCM 96K:

Wenn „96K“ ausgewählt wurde, so beträgt die maximale Output Sample Rate 96K und es fi ndet keine zwangsweise Umwandlung statt.

DOLBY DIGITAL SETUP

Dolby Digital Setup umfasst Dual MONO und Dynamic Range Verdichtung.

DUAL MONO

Folgen Sie den Anweisungen im "DVD MENU SETUP" wie im folgenden gezeigt.

Wenn Ihr Verstärker / Decoder über einen Dolby Digital input verfügt, können Sie Stereo wählen. Entsprechend Sound links, rechts und gemischt.

DYNAMIC

In manchen Situationen ist es unangenehm, wenn der Ton sehr laut wird. Um dies zu verhindern, müssen die lautesten Stellen komprimiert werden. Ebenso sind oft auch sehr leise Passagen fast unhörbar und müssen daher in de Lautstärke etwas angehoben werden. Dolby Digital ermöglicht diese Anpassung durch die „DYNAMIC RANGE CONTROL“ (Dynamiksteuerung). Wählen Sie mit den Pfeiltasten die Dynamikwerte zwischen FULL und OFF aus. Bestätigen Sie Ihre Eingabe mit der ENTER-Taste.

SYSTEM-SETUP (FUNKTIONSEINSTELLUNGEN)

REVERB SETUP

In diesem Menü können Sie voreingestellte Klangbilder auswählen.

Umfasst Component und TV Modus Setup.

COMPONENT SETUP

Wählen Sie in diesem Menü das gewünschte Videoausgangsformat aus.

TV MODE

Wenn Sie bei INTERLACE (PAL) Fernsehern die P-SCAN Funktion in der TV-Einstellung vorwählen, wird der INTERLACE Fernseher die Bilder nicht senden. Die Bilder werden verschwinden. (Achtung: Wählen Sie nur P-SCAN, wenn Sie sich sicher sind, dass Ihr Empfangsgerät über Progressiv Scan verfügt. Siehe Fehlerbehebung im Kapitel Kein Bild).

Bitte beachten Sie, dass Progressive- Scan nur über den Y, Pb/Cb, Pr/Cr Ausgang zu verwenden ist. In Abhängigkeit von der verwendeten Projektoren- oder Fernsehtechnik, kann die Qualität der dargestellten Bilder unter Umständen schwanken.

Drücken Sie im Stopp Modus die SETUP-Taste um zum PREFERENCE SETUP Menü zu gelangen; dieses umfasst Teile der Synchronisations-Sprache, der Untertitel, der Sprache des Disc-Menüs, der Alters-Kontrolle, zu Standardwerten und Hauptmenü.

Vorbelegte Werte/Felder sind wichtig bei einem DVD Player. Der Anwender kann diese Punkte wie gewünscht ändern.

TV TYPE

Dieses Produkt unterstützt den Output verschiedener Systeme, einschließlich MULTI NTSC PAL.

1) Wenn Ihr TV Gerät nur über das NTSC oder PAL System verfügt, so blinkt der Bildschirm und wird farblos wenn ein falsches System gewählt wurde. Drücken Sie in diesem Fall die N/P Taste an der Fernbedienung um auf den normalen Bildschirm zurückzukehren. Denken Sie immer daran, das korrekte System auszuwählen.
2) Für weitere Information zum Outputformat verweisen wir Sie auf die Anweisungen Ihres TV Gerätes.

AUDIO LANGUAGE (Sprache)

Dieses Gerät bietet Ihnen English, Deutsch, Italienisch, Spanisch, Ungarisch, Niederländisch, Polnisch als Option für vorgegebene Synchronisationssprachen an. (abhängig von der eingelegten Disk).

SUBTITLE (Untertitel)

Dieses Gerät bietet English, Deutsch, Italienisch, Spanisch, Ungarisch, Niederländisch, Polnisch als vorgegebene Untertitel-Sprachen an. Wenn ein DVD abgespielt wird, kann der Anwender den Untertitel unterdrücken oder dafür eine der vorgegebenen Untertitel-Sprachen auswählen. (abhängig von der eingelegten Disk).

Dieses Gerät bietet English, Deutsch, Italienisch, Spanish, Ungarisch, Niederländisch, Polnisch als Optionen für die Menü-Sprache des Films an. (abhängig von der eingelegten Disk).

Bei einem Film, der für Kinder verboten ist, kann die Filmklassifi zierung entsprechend der Kennzeichnung auf der Disc eingerichtet werden. Wählen Sie das Menü „PARENTAL“ im Prioritäten Setup Menü an, wobei Sie bitte beachten, dass der Passwortmodus off ist.

Defaults (Standardwerte)

Bei dieser Option werden die ursprünglichen Einstellungen dieses Gerätes wieder übernommen (Resetfunktion).

PASSWORD SETUP

In diesem Menü können Sie den Passwordmodus ein- und ausschalten. Zusätzlich haben Sie die Möglichkeit Ihr persönliches Password einzurichten.

PASSWORD MODE SETUP

Der vorgegebene Wert ist "0000". Der Anwender kann den Wert mit dieser Option ändern.

MP3 ist ein Audio-Komprimierungsmodus, der Level 3 des international gültigen Standards MPEG nutzt. Hierbei ist das Soundsignal 12:1 komprimiert. Eine MP3-Disc kann über 600 Minuten Musik bzw. mehr als 170 Titel aufnehmen.

MP3 abspielen

Dateimenü zur MP3-Wiedergabe

Zur Wiedergabe einer MP3-Disc, können zwei Dateimenüs ausgewählt werden: „FILE LIST (Dateiliste), FOLDER (Ordner)“. Drücken Sie hierzu die PROG-Taste.

1. FILE LIST

Hier können die Dateien, die wiedergegeben werden sollen durch Drücken der UP/DOWN-Pfeiltasten in Kombination mit der ENTER-Taste ausgewählt werden. Die Dateien können auch direkt mit Hilfe der numerischen Tasten und anschließendem Drücken der ENTER-Taste ausgesucht werden.

2. FOLDER

Hier wird erst das Menü aufgezeigt und anschließend können Sie mit Hilfe der Pfeiltasten (oben, unten, rechts, links) und der ENTER-Taste ein Unterverzeichnis auswählen.

JPEG DATEIEN

JPEG ist das am meisten verbreitete Formatnorm zur Komprimierung von Standbilddateien. Selbst wenn die Bilder 15-20fach komprimiert sind, haben sie noch eine gute Wiedergabequalität. Fast alle Bildverarbeitungs-Softwareprogramme unterstützen JPEG. Es ist das ideale Format zur Bildspeicherung und sehr anwenderfreundlich. Dieses Gerät kann Picture-CD-Dateien, die im JPEG-Format erstellt wurden, lesen.

1. Sobald Sie die Disc einlegen, werden die Bilder in einer Diashow wiedergegeben.
2. Betätigen Sie die STOP-Taste, dann erscheint eine Bildübersicht mit 12 Miniaturbildern.
3. In dieser Übersicht können Sie sich mit Hilfe der Pfeiltasten bewegen und über die ENTER-Taste einzelne Bilder oder Menüfunktionen anwählen. Wählen Sie ein bestimmtes Bild aus, so wird ab dieser Stelle die Diashow fortgesetzt.
4. Im Auswahlpunkt MENÜ können Sie sich über Tas- tenbelegungen (Zusatzfunktionen) informieren.

Andere Funktionen

1. Über die REPEAT-Taste haben Sie die Möglichkeit auszuwählen, ob ein einzelnes Bild wiedergegeben werden soll, ein Bild wiederholt oder alle Wiederholt werden sollen.
2. Sie haben zusätzlich im PLAY-Modus die Möglichkeit Bilder zu vergrößern oder zu verkleinern. Dazu betätigen Sie die ZOOM-Taste. Der ZOOM-Modus ist nun eingeschaltet. Über die Tasten ◀ oder ▶ können Sie das Bild nun vergrößern oder verkleinern. Mit den Pfeiltasten können Sie jetzt den Bildauschnitt verschieben. Die ZOOM-Taste schaltet diese Funktion wieder aus.

MÖGLICHKEITEN DER FEHLERBEHEBUNG

Sollten bei Betrieb des DVD-Players Störungen auftreten, können Sie zur Fehlerbehebung eine der genannten Methoden anwenden.

Problem

Mögliche Fehlerbehebung

Kein Strom

1. Überprüfen Sie, ob der Netzstecker richtig in der Steckdose steckt.

Kein Ton

1. Überprüfen Sie den Anschluss zwischen DVD-Player und Fernsehgerät bzw. jedem anderen angeschlossenen Gerät.

2. Überprüfen Sie, ob bei Fernseher und Verstärker der richtige Modus eingestellt ist.

Surround Lautsprecher verzerren.

Überprüfen Sie das Medium. Bei VCD bzw. S-VCD's kann es je nach Anwendung der Benutzersoftware vorkommen, dass die Codierung der Hintergrundsignale Fehlerhaft sind.

Radiobetrieb: RDS- Anzeige kommt und geht

Bei kritischen Empfangsbedingungen wechselt die RDS-Anzeige mit der Frequenz-Anzeige hin und her. Dies ist kein Defekt.

Kein Bild

1. Überprüfen Sie den Anschluss zwischen DVD-Player und Fernsehgerät bzw. jedem anderen angeschlossenen Gerät.

2. Überprüfen Sie, ob das Fernsehgerät eingeschaltet ist.

3. Drücken Sie die N/P-Taste so oft, bis sie wieder ein Bild sehen.

4. Falls Sie P-SCAN angewählt haben und Ihr Empfangsgerät nicht über Progressive Scan verfügt, schalten Sie den DVD-Player aus und nach einigen Sekunden wieder ein. Danach betätigen Sie mehrmals die N/P-Taste, bis Sie wieder ein Bild sehen.

Disc-Wiedergabe funktioniert nicht

1. Überprüfen Sie, ob die Disc mit der markierten Seite nach oben im Ladefach liegt.

2. Überprüfen Sie, ob die Disc sauber ist. Sie darf weder Staub, Schmutzpartikel oder Fingerabdrücke aufweisen.

3. Überprüfen Sie, ob die Disc richtig im Ladefach liegt.

4. Überprüfen Sie, ob die Kindersicherungsfunktion (Parental lock) eingeschaltet ist.

5. Überprüfen Sie, ob die Disc für einen Einsatz in Ihrer Region bestimmt ist.

Fernbedienung funktioniert nicht

1. Überprüfen Sie die Batterien und tauschen Sie sie ggf. aus.

2. Überprüfen Sie, ob sich keine Gegenstände zwischen dem Fernsensor, der sich an der Frontseite des Gerätes befindet, und der Fernbedienung befinden.

3. Die Fernbedienung muss in Richtung des Sensors am Gerät gehalten werden.

Bild ist gestört

1. Überprüfen Sie, ob die Disc sauber ist und keine Kratzer aufweist.

Kein Farbbild

1. Überprüfen Sie, ob der S-Anschluss beschädigt ist (Pin verbogen).

MP3-Disc wird nicht wiedergegeben.

1. Benutzen Sie eine andere Software, um die Disc zu brennen, da die verwendete Software-Version eventuell nicht mit dem DVD-Player kompatibel ist.

2. Benutzen Sie eine neuere Software-Version, wie z.B. Audiostation 4, Easy CD Creator, To ast Titanium, etc.

3. Stellen Sie sicher, dass die MP3-Datei nicht mit einer variablen Bit-Rate kodiert wurde (z.B. von Real Networks).

Hinweis: Die Wiedergabe anwenderseitig erstellter CD/DVD kann durch die Vielzahl der verfügbaren Software und CD/DVD-Medien nicht garantiert werden.

TECHNISCHE DATEN

DVD-Player

TV-System NTSC/PAL

Kompatible Disc-Typen DVD, CD, MP3

CDR

CD-RW, JPEG, SVCD

Auflösung >500 Zeilen

Video S/N Ratio 65 db

Frequenzbereich fs (96 KHz/24 bit)

4 Hz-44 Hz: +/- 2 db

Audio S/N Ratio 95 db

Verzerrungsgrad < 0,01%

D/A-Wandler 96 KHz/24 bit

Videoausgang 1

S-Videoausgang Y: 1 Vp-p (75Ω)

Audioausgang 2,0 V/+0/- 1V

Digitaler Audioausgang Optical, Koaxial

Anschlüsse YUV, Scart, CVBS, S-Video

2 Kanalausgang

FM-Tuner

Tuning-Bereich 87,5-108 MHz

(50 kHz Space)

S/N Ratio Y 46 db

Mono > 46 db

Stereo > 50 db (DIN)

Selektivität 50 db

THD

Mono 2%

Stereo 3%

Frequenzbereich 30 Hz-10 kHz +/- 1 db

Stereoauflösung 30 db (100 Hz-10 kHz)

AM-Tuner

Tuning-Bereich 522-1620 kHz

S/N Ratio 35 db

THD 3%

Verstärker

Verzerrungsbegrenzte Ausgangsleistung

Haupt-Lautsprecher 20W + 20W (4Ω)

Frequenzbereich:

Hauptlautsprecher 20 Hz-20 kHz " 3 db

S/N Ratio > 76 db

Eingangsempfi ndlichkeit 350 mv, 47 k

Kanalauflösung > 30 db (normal)

Fernbedienung

Transmitter Infrarot-Strahl

Signalbereich ca. 5 m

Energiequelle 2 AAA Batterien

Allgemeines

Stromversorgung AC 230 V-50 Hz

Stromverbrauch 100W

Da das Gerät ständig verbessert wird, behalten wir uns das Recht vor, das Produkt-Design sowie dessen Spezifikationen ohne vorherige Ankündigung zu ändern.

GARANTIE

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl wichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

NACH DER GARANTIE

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

SERVICE

Sehr geehrter Kunde, ca. 95% aller Reklamationen sind leider auf Bedienungs- fehler zurück zu führen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch oder über E-mail mit unserer für Sie eingerichteten Service-Hotline in Verbindung setzen.

Wir bitten Sie daher, bevor Sie Ihr Gerät an den Händler zurückgeben, diese Hotline zu nutzen. Hier wird Ihnen, ohne das Sie Wege auf sich nehmen müssen, schnell geholfen.

ETV

Elektro-Technische

Vertriebsgesellschaft mbH

Industrierina Ost 40

Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet:

0 21 52 / 20 06 - 666

Verschleißteile und Ersatzteile für unsere Unterhaltungs-elektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Lautsprecherblenden usw. können Sie mit Angabe des Gerätetyps unter folgender E-mail-Adresse bestellen:

[e-mail]

GARANTIE-KARTE

Vertriebsgessellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

Industriering Ost 40 • 47906 Kempen

[e-mail]
