Produkttyp	Waschmaschine (Frontlader)
Marke	Fagor
Modell	FG 2812
Baujahr	2006
Energieversorgung	220–240 V, 50 Hz
Anschlussleistung Heizung	2022 W
Fassungsvermögen (konfigurierbar)	7 kg oder 8 kg
Maximale Schleuderdrehzahl	1400 U/min
Schleuderdrehzahl einstellbar	400–1400 U/min in 100er-Schritten
Wasseranschluss	Kaltwasser
Waschprogramme	Mehrere (z. B. Baumwolle, Pflegeleicht, Feinwäsche, Schnellprogramm 30 Min.)
Zusatzfunktionen	Leichtes Bügeln, Extraspülen, Intensiv-Waschen
Zeitvorwahl	Bis zu 24 Stunden
Kindersicherung (Tastenverriegelung)	Ja
Türverriegelung	Elektronisch (PTC oder Sofortöffnung je nach Konfiguration)
Überlaufschutz	Ja (Druckwächter)
Unwuchterkennung	Ja (bis 20 Ausgleichsversuche)
Heizwiderstand	Edelstahl, 2022 W, inkl. Thermosicherung 165 °C
Motor	Doppelfeldmotor 1400 U/min (auch 1250 U/min möglich)
Umlaufpumpe	Ja (zur Wasserumwälzung)
Entleerungspumpe	Ja, mit thermischem Schutz
Ersatzteile	Motor, Pumpe, Heizung, Türschloss, Steuerplatine, Druckwächter, Ventile
SAT-Programm	Ja (für Techniker zur Fehlerdiagnose)

Häufig gestellte Fragen - FG 2812 FAGOR

Wie kann ich die Tür öffnen, wenn das Programm läuft?

Das Programm läuft mit aktivierter Türverriegelung. Die Tür kann erst nach Programmende geöffnet werden. Bei einigen Modellen mit Sofortöffnung kann die Tür nach ca. 2 Minuten nach Programmende geöffnet werden. Bei Stromausfall gibt es eine manuelle Notentriegelung.

Was bedeutet der Fehlercode F01?

Fehler F01 weist auf ein Füllproblem hin: Das Magnetventil war länger als 8 Minuten aktiv, ohne dass Wasser eingelaufen ist. Mögliche Ursachen: Wasserhahn geschlossen, Zulaufschlauch geknickt, Ventil defekt. Schalten Sie die Maschine aus und prüfen Sie die Wasserzufuhr.

Wie stelle ich die Schleuderdrehzahl ein?

Drücken Sie die Taste Schleudern mehrmals, um die Drehzahl in 100er-Schritten von 400 bis 1400 U/min zu wählen. Die Auswahl muss nach der Programmwahl erfolgen.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste Start/Pause für mindestens 3 Sekunden gedrückt. Im Display erscheint das Verriegelungssymbol. Deaktivieren: erneut 3 Sekunden gedrückt halten.

Welche Waschprogramme stehen zur Verfügung?

Die Maschine bietet mehrere Programme, darunter Baumwolle, Pflegeleicht, Feinwäsche, Schnellprogramm (Programm 2, 30 Minuten). Die genaue Auswahl ist über den Programmwähler möglich.

Wie reinige ich die Maschine?

Reinigen Sie regelmäßig die Türdichtung und das Waschmittelfach. Entfernen Sie Flusen aus dem Ablauffilter. Verwenden Sie gelegentlich ein Reinigungsprogramm mit Maschinenreiniger.

Warum schleudert die Maschine nicht richtig (Fehler C03)?

C03 zeigt eine Unwucht an. Die Maschine versucht bis zu 20 Mal, die Wäsche auszugleichen. Bei Erfolg läuft sie mit reduzierter Drehzahl. Verteilen Sie die Wäsche gleichmäßig in der Trommel.

Wie kann ich die Zeitvorwahl einstellen?

Wählen Sie zunächst das Waschprogramm, dann drücken Sie die Taste Uhr wiederholt, um die Verzögerung von 1 bis 24 Stunden einzustellen. Die Zeitvorwahl wird durch Programmwechsel aufgehoben.

Was tun bei Fehlercode F05?

F05 weist auf einen NTC-Fehler (Temperatursensor) hin – Kurzschluss oder Unterbrechung. Das Programm läuft ohne Heizung weiter. Der Sensor muss überprüft und ggf. ersetzt werden.

Wo finde ich das Leistungsschild?

Das Typenschild befindet sich an der Vorderseite der Maschine im Bereich der Einfülltür. Es enthält Modell, Seriennummer, Spannung, Leistung und weitere technische Daten.

BEDIENUNGSANLEITUNG FG 2812 FAGOR

Technische Anleitung

Elektronische Waschmaschinen 2006 Fagor Innovation 7 / 8 Kg.

Dieses Dokument richtet sich an alle Personen, die einen technischen Service anbieten (S.A.T.). Das Ziel besteht darin, die Reparatur des betreffenden Produktes zu erleichtern. Es bietet eine dokumentarische Unterstützung für technische Konsultationen.

In diesem Handbuch erscheinen Vermerke mit Sicherheitshinweisen:

Stromgefahr: Weist auf mögliche Risiken für das Gerät hin. Sie könnten das Gerät dauerhaft schädigen.

Achtung: Vermittelt Informationen oder Umstände die zu Verletzungen oder Tod führen könnten.

Wichtig: Vermittelt kritische Information für ein besseres Verständnis des Produktes.

© Copyright by Fagor Electrodomésticos S.Coop 2006, Alle Rechte vorbehalten. Die Vervielfältigung dieser Dokumentation durch jegliche Methode, ganz oder in Teilen, ohne schriftliche Bevollmächtigung des betrieblichen Bevollmächtigten, ist verboten. Die Verletzung dieses Rechtsvorbehaltes wird gemäß geltendem Recht verfolgt und kann zu strafrechtlichen Konsequenzen führen.

Fagor Haushaltsgeräte behält sich die Möglichkeit vor, jegliche Veränderung der Produktmerkmale ohne Vorankündigung vorzunehmen.

1.- Warnungen und Vorkehrungen ....1

2.- Leistungen ....3

3.- Funktionsbeschreibung .....9

3.1.- Allgemeine Beschreibung 9

3.1.1.- Beschreibung der Komponenten 9

3.1.2.- Konfiguration der Stromkreise V3 und V4 12

3.1.3.- Die Bewegungen der elektronischen Waschmaschinen ..... 17

3.1.4.- Funktionsbeschreibung des Programms Nr. 2 ...... 20

3.1.5.- Schleuderversuche 21

3.2.- Schaltpläne und Diagramme 22

1.- Warnungen und Vorkehrungen

Der Erdungsanschluss der Waschmaschine ist obligatorisch. Bei Nichtbeachtung dieser grundlegenden Sicherheitsnorm übernimmt der Hersteller keinerlei Haftung für Schäden an Personen oder Gegenständen.

Um Brandgefahr, Stromschläge, persönliche Schäden und andere Schäden bei der Benutzung ihrer Waschmaschine zu vermeiden, treffen Sie folgende Vorkehrungen:

Diese Waschmaschine wird mit einem Handbuch geliefert, das Betriebs, Wartungs- und Installationsanweisungen beeinhaltet. Vor Gebrauch der Waschmaschine, sind alle Anweisungen zu lesen.

Es dürfen keine Kleidungsstücke gewaschen werden, die zuvor gereinigt, gewaschen, eingeweicht oder mit Benzin, Lösungsmittel für Trockenreinigung oder anderen brennbaren oder entzündbaren Substanzen behandelt wurden, weil Dämpfe entstehen können, die sich entzünden oder explodieren können.

Es dürfen nicht Benzin, Lösungsmittel für Trockenreinigung oder andere entzündbare oder explosive Substanzen dem Waschwasser zugegeben werden, weil Dämpfe entstehen können die sich entzünden oder explodieren können.

Es darf keine Reparatur oder Austausch von einem Waschmaschinenteil oder keine weitere Leistung erbracht werden, sofern es nicht in den Bedienungsanweisungen des Handbuches empfohlen wurde.

Man darf nicht auf die Maschine klettern oder sich auf die geöffnete Ladetür stützen.

Um die Gefahr eines Brandes oder von elektrischen Entladungen zu reduzieren, KEINE Verlängerung oder Adapter für den Anschluß der Waschmaschine an das Netz verwenden.

Die Maschine darf nur für ihren Nutzungszweck angewendet werden.

Befolgen Sie die vom Hersteller empfohlenen Waschanweisungen.

Es ist sicher zu stellen, bevor die Waschmaschine in Gang gesetzt wird, dass

• die Montage gemäß den Anweisungen erfolgt ist.

- alle Anschlüsse für Wasser und Abwasser, an das elektrische Netz und zur Erde den örtlichen Normen und/oder anderen anwendbaren Normen entsprechen.

Leistungsschild (Kennzeichenschild)

Befindet sich an der Vorderseite Seite der Waschmaschine, genau im Bereich der Einfülluke. Dieses Schild zeigt Folgendes an:

PLACA MATRICULA

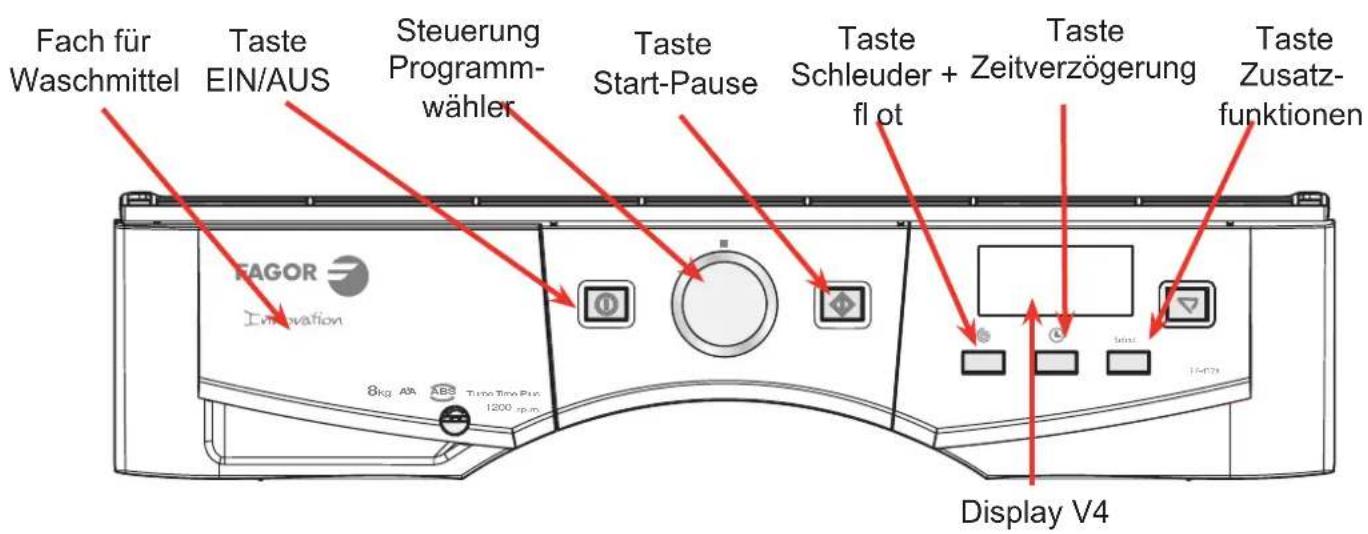

Diese Serie setzt sich aus folgenden Modellen zusammen:

Auswahl der Zusatzfunktionen

Wahltaste für Zusatzfunktionen entsprechend den Programmen.

a) Sie hat 3 Optionen: Leicht Bügeln, Extraspülung und Intensiv-Waschen. Drücken Sie die Taste select und Sie werden die erwünschte Option visualisieren.
b) Mit mehreren Anschlägen werden Sie unter verschiedenen Kombinationen von einer, zweier oder drei Zusatzfunktionen gemäß dem gewählten Programm zugleich wählen können.

Taste: Leichtes Bügeln

Diese Option vermeidet die Knitterbildung bei der Wäsche durch die Durchführung eines speziellen Programms mit speziellen Drehungen, um die Wäsche nach dem Schleudern aufzulockern und das Bügeln zu erleichtern.

Taste: Sonderspülen

Steigert den Fertigspülungsgrad, den die Wäsche erreicht hat, und ist für große Ladungen und Wäsche von hautempfindlichen Personen. Steigert den Wasserverbrauch!

Taste: Intensiv-Waschgang

Diese Option ist für sehr schmutzige und fleckige Wäsche besonders empfohlen, erreicht bessere Ergebnisse bei Verlängerung des normalen Waschzyklus.

Auswahl der Zeitverzögerung

Auswahltaste für Zeitverzögerung Es kann eine Verzögerung bis zu 24 Stunden ausgewält werden. Die Verzögerung muss nach der Auswahl des Waschprogramms gewählt werden.

Um die Verzögerungsstunden auszuwählen, drücken Sie die Taste Uhr. Bei jedem Anschlag verzögern wir den Anfang um 1 Stunde

Annullierung der Verzögerung Um die Annullierung der Verzögerung zu erreichen, muss die Taste Uhr mehrmal hintereinader gedrückt werden. Die Verzögerung wird aufgehoben werden, wenn bei Erreichung von 24 Uhr noch einmal mehr gedrückt wird. Bei Programmwechsel wird auch die Verzögerung aufgehoben.

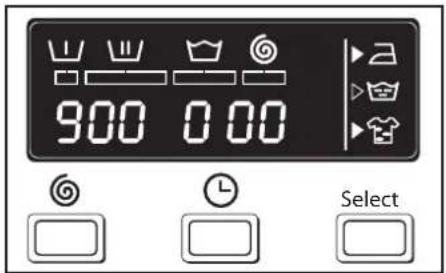

Auswahl des Schleudervorgangs

Die Waschoptionen sollten immer nach der Wahl des Waschprogrammes gewählt werden. Jedwede Programmveränderung während der Auswahl hebt die zuvor ausgewählten Optionen auf.

a) Auswahltaste Schleudern und Antiknitter (fl ot)

Das ausgewählte Programm ist mit einem Schleudervorgang verbunden, wie es im Bildschirm visualisiert wird.

b) Sie können diese Funktion modifizieren, wenn Sie die Taste Schleudern mehrmals hintereinander anschlagen; die Zahl der Umdrehungen wird weiter in Abständen von 100 zu 100 bis 400 absinken.

c) Annullierung des Schleudervorgangs

Wenn die Taste Schleudern gedrückt wird, gelangen wir zur Option Aufhebung des Schleudervorgangs. Ein Programm ohne fi nalen Schleudervorgang wird benutzt, um die Knitterbildung bei besonderen Gewebearten zu vermeiden.

Bleibt beim letzten Ausspülen stehen, die Kleidung bleibt nass. Wenn die Funktion deaktiviert wird, setzt die Waschmaschine das Programm fort, pumpt und schleudert weiter. Es wird zum Beispiel benutzt, wenn man nicht zu Hause ist und den Schleuder-

vorgang verzögern möchte, bis man wieder angelangt ist, um die Knitter der Kleidung nach dem Schleudervorgang und die Wartezeit bis zur Herausnahme aus der Trommel zu vermeiden.

Arbeitsweise der Verriegelung

Verriegelung betätigen

a) Die Blockierung wird betätigt indem man die Taste Start/Pause während zumindest 3 Sekunden gedrückt hält.

Im Display wird Ihnen angezeigt, dass sie aktiviert ist.

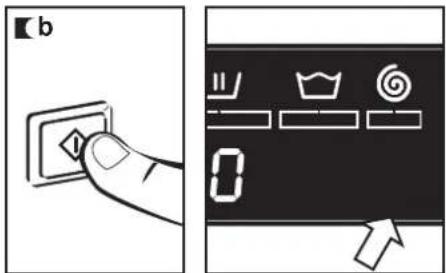

Deaktivierung der Verriegelung

b) Die Verriegelung wird nach Beendigung des Waschprogramms aufgehoben.

Wenn die Verriegelung vor Beendigung des Programms deaktiviert werden soll, muss man erneut die Starttaste zumindest 3 Sekunden gedrückt halten. Nach Ablauf von 3 Sekunden verschwindet die Verriegelungsanzeige und der Ruhezustand wird be

Die Taste ON/OFF hebt nicht die Verriegelung auf.

Beendigung des Programms

Auf dem Display erscheint 0 für die Beendigung des Programms.

Auf dem Display sehen wir 000 für die Öffnung oder Verriegelung der Tür.

Demo-Programm

Zur Aktivierung und Deaktivierung des DEMO-Programm müssen die Tasten Schleudern und Auswahl zugleich während zumindest 3 Sekunden gedrückt werden.

Programmtabellen

3.- Funktionsbeschreibung

3.1.- Allgemeine Beschreibung

3.1.1.- Beschreibung der Komponenten

Komponente Funktion Merkmale

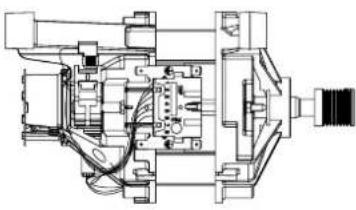

Motor1250 U/min	Er wird in Maschinen mit variablem Schleudergang benutzt und führt Drehbewegungen beim Waschen und Schleudern.Motoreinspeisung:-Im Uhrzeigersinn, Versorgung 220 V. Kontakte 2 und 3. Brücke zwischen den Kontakten 5 und 6-Entgegen dem Uhrzeigersinn, Versorgung 220 V. Kontakte 3 und 5. Brücke zwischen den Kontakten 2 und 6.	Spannung: 220 V / 50 HzWiderstand Stator: 1,3 ΩWiderstand Rotor: 1,7 ΩWiderstand Tachogenerator: 184 ΩSpannung Tachogenerator: 1,2 V / 1.000 U/min
Motor Doppel-Feld1400 U/min	Er wird in Maschinen mit variablem Schleudergang benutzt und führt Drehbewegungen beim Waschen und Schleudern.Motoreinspeisung:-Im Uhrzeigersinn, Versorgung 220 V. Kontakte 4 und 5. Brücke zwischen den Kontakten 3 und 6-Entgegen dem Uhrzeigersinn, Versorgung 220 V. Kontakte 4 und 6. Brücke zwischen den Kontakten 5 und 3.	Spannung: 220 V / 50 HzWiderstand Stator: 3,3 ΩWiderstand Rotor: 2,46 ΩWiderstand Tachogenerator: 90 Ω
Türverriegelung	Öffnung Verschluss Luke. Spannung: 220 V / 50 Hz16 Amp.Verzögerung zwischen 40 und 75 Sekunden.
Türverriegelung mit sofortiger Öffnung	Verschlussluke verfügt über manuelle Öffnung im Falle von Stromausfall
Umlaufpumpe Rückführung des Bottichswassers um eine wirksamere Wäsche und eine Zeitreduzierung der Programme zu erzielen		Spannung: 220-240 v / 50 HzWiderstand Entleerungspumpe 170 ΩWiderstand Umlaufpumpe 180 ΩBeide mit thermischen Schutz.Leistung 30 W

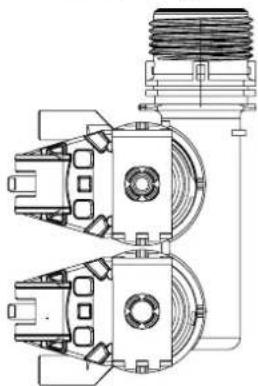

Elektroventil mit Doppel-schaltung	Ermöglicht den Wasserzugang in den Phasen Vorwäsche, Wäsche und Spülungen.EV1 Vorwäsche Verbinder OrangeEV2 Wäsche Verbinder SchwarzEV1 + EV2 Entnahme Zusätze	Spannung: 220-240 v / 50 HzLeistung: 5 WMenge: 6,7 Liter/ MinuteDruck: 0,5-10 Kg / cm2Widerstand: R1=R2=R3= 3,7 KΩGewinde 3/4 GasLeitungsdurchmesser 12 mm
Druckwächter Der Druckwächter wirkt unter den folgenden Bedingungen:- Bei einem Pegel von 12 Litem, Waschpegel. (11-12)- Bei einem höheren Pegel als 33 Liter (Überlauf), in diesem Moment wirkt die Entwässerungspumpe (Sicherheit). (11-16)- Das Spülniveau ergibt sich aus der zeitlichen Wirkung des Mikroprozessors der Elektronikkarte.		Niveau 1102 / 72 ± 3Sicherung Überlauf3' - 1' 11 Gemeisame12 Wasserzulauf1416 Überlauf
Heizwiderstand	element + Thermosicherung integriert im eigenen Widerstand	Widerstand: 26,4 ΩMaterial: Rostfrei austenitischLeistung: 2022 WSpannung: 230 VNTC ≤ 30°C variabler Wi-derstandswert 9786 Ω
	Temperaturbegrenzung Thermosicherung 165°
Elektronischer Kreis V3	Kraftstromkreis und Visualisierung	Spannung: 220 v / 50 HzWichtig: Vor Inbetriebnahme muss der Kreis konfi gu-riert werden.(Konfi gurationsanweisungen befolgen)
Elektronischer Schalt-kreis V4	Kraftstromkreis und Visualisierung	Spannung: 220 v / 50 HzWichtig: Vor Inbetriebnahme muss der Kreis konfi gu-riert werden.(Konfi gurationsanweisungen befolgen)

3.1.2.- Konfiguration der Schaltkreise V3 und V4

Wenn der Schaltkreis nicht konfiguriert ist, kommt er in den Zustand R sobald die Versorgung erfolgt (beim Schritt Nr. 7 weitermachen)

Wenn der Schaltkreis konfiguriert ist, erscheint die aktuelle Konfiguration; um die Konfi guration zu ändern, sind nachfolgende Schritte zu befolgen:

1.- Maschine ausschalten

2.- Taste Start / Pause drücken ◆ und gedrückt halten (bis Schritt 5)

3.- Taste drücken Ⓐ während 1 Sek.. bis das LCD Display leuchtet.

4.- Taste Schleuder drücken Symbol A visualisiert wird. und 2 Sek. warten bis im LCD Display das

5.- Alle Tasten gleichzeitig los lassen

6.- Die Türverriegelung ist blockiert.

7.- Schleudertaste drücken (die letzte Zahl des LCD wird blinkend visualisiert).

8.- Wenn die Taste UHR gedrückt wird, ändert sich der einzustellende Parameter, wobei mit der Zahl der KG begonnen wird und die Reihenfolge KG - U/Min - UMLAUF - WARMWASSER - TÜROFFNUNG – KG - .... befolgt wird.

Wenn die SCHLEUDER- Taste gedrückt wird, verändert sich der Wert des Parameters, wobei die möglichen Werte auf die Hardwarereferenz des Stromkreises und auf die ausgewählten KG beschränkt werden. Wenn die KG verändert werden, nachdem die U/Min ausgewählt wurden, ist der vorherige Wert der U/Min für die neu gewählten KG nicht erlaubt; so werden die U/Min an den nächsten Wert der neu gewählten KG

KG - Trommelkapazität7: 7 kg8: 8 kgKg Optionen nach Schaltkreisreferenzen / Modell Waschmaschine.	HEISSES WASSER0: Kaltwasser8: Heißes WasserWenn der Kreis über diese Option nicht verfügt, wird es immer 0 sein.
U.P.M. (Umdrehungen je Minute)Diese Werte hängen von der Hardwarereferenz und von den gewählten KG.	ÖFFNUNG TÜR0: OHNE TÜR ÖFFNUNG8: MIT SOFORTIGER TÜRÖFFNUNGWenn der Kreis über diese Option nicht verfügt, wird es immer 0 sein.
UMLAUF0: OHNE UMLAUFPUMPE00: MIT UMLAUFPUMPEWenn der Kreis über diese Option nicht verfügt, wird es immer 0 sein.	Bestätigung Schaltkreis (siehe Tabelle 1)Sobald der Schaltkreis konfi guriert wird, wird er bestätigt, indem man die Start/Pause Taste während 3 Sek. gedrückt hält bis die Zahlen zu blinken aufhören. Nach Ablauf von 3 Sek hört der Konfigurationsprozeß auf und das Programm SAT wird eingeleitet (siehe Tabelle 1)

• Programm S.A.T. Fagor

Für die Überprüfung der Funktionsweise der elektrischen Komponenten des Gerätes, ist das Programm S.A.T auszuwählen und folgende Schritte sind vorzunehmen:

1.- Hauptschalter ON/OFF (LCD ausgeschaltet)
2.- Start/Pause Taste drücken und gedrückt halten
3.- Schalter ON/OFF drücken bis das LCD-Display leuchtet.
4.- Wahl taste für Umdrehungen gedrückt halten und (2 / 3 Sek. ungefähr) warten bis im LCD-Display das Symbol R visualisiert wird.
5.- Alle Tasten gleichzeitig loslassen
6.- Schleudertaste drücken und warten bis die Zahlen des Display (LCD) angezeigt werden (die letzte Zahl rechts blinkt).
7.- Start/Pause Taste drücken und gedrückt halten ♦ bis alle Zahlen des Displays blinken.
8.- In der Anzeige (display) wird die Zahl 1,visualisiert, anschließend die Anweisungen der Tabelle 1 befolgen.

DISPLAY	AUSWAHLMODUS ZEIT (ca.)
1 Wass	serzufl uss durch das Magnetventil Vorwäsche + Motor-Bewegung Waschgang mit 55 U/Min	10 sek.
2 Entleerung + Schleudern 5 Min.
3 Wass	ser-Eintritt durch das Elektroventil für Waschgang bis das Waschgangniveau erreicht wird.	Niveau des Druckwächters
4 Der	Widerstand tritt ein bis 40 °C erreicht wurden + Stoßartiger Wiederumlauf 90 Sek. ohne Aktivierung und 30 Sek. aktiviert	40°C
	Wasserzufl uß durch die Elektroventile für Vorwä-sche, Wäsche und Spülung + Wiederumlauf	5 sek.
	Entleerungspumpe 30 Sek.

Unterbringung geklebt: am Waschmittelfach befestigt.

Um die Konfi guration der Waschmaschine zu visualisieren:

1° Kg.Konfi gurieren
2° U/Min Konfi gurieren
3° Wiederumlauf Konfi gurieren
4° Kalt- Wasser Konfi gurieren
5° Tür Öffnung Konfi gurieren Taste START 3 Sekunden drücken und im Display wird angezeigt:

1200 0 08

Um die Konfi guration der Waschmaschine zu visualisieren:

1° Kg.Konfi gurieren
2° U/Min Konfi gurieren
3° Wiederumlauf Konfi gurieren
4° Kalt- Wasser Konfi gurieren
5° Tür Öffnung Konfi gurieren Taste START 3 Sekunden drücken und im Display wird angezeigt:

1200 088

Beschreibungstabelle der Fehlmeldungen

Funktion schneller Vorlauf des SAT-Programms: Das Drücken der Start/Pause Taste bewirkt, dass der Programmschritt beschleunigt wird ohne dass die Schrittbedingung erfüllt wird.
SICHERHEITEN FEHLER HANDLUNGEN RESET (Security end)
FÜLLUNG(F01)	EV während 8 Min. aktiviertund ohne Wasser(Ausnahmsweise innerhalb des Programms )	Die Maschine hält mit aktivierter Verriegelung an Alle		Optionen werden zurückgestellt wenn:1.- Stromausfall (Stecker herausziehen oder EIN/AUS).2.- Positionsveränderung des Programmwählers3.- Wenn am Ende des Programms Start gedrückt wird
OFFENE TÜR(F04)	- Maschinen mit Türverriegelung für sofortige Öffnung :Wenn am Anfang des Programms der Schaltkreis meldet, dass die Tür nicht geschlossen ist*- Maschinen mit Türverriegelung PTC:Wenn die Türverriegelung während8 Sekunden nicht versorgt wird, erscheint dann der Fehler	IN BENUTZER PRO-GRAMMStopp (Program end)		Alle Optionen werden zurückgestellt wenn:1.- Stromausfall (Stecker herausziehen oder EIN/AUS).2.- Positionsveränderung des Programmwählers3.- Tür schließen.(WENN DER KREIS SICH IIM EINEM SONDERPRO-GRAMM (AP_01, AP_01, REP_01 OR SAT) BEFINDET;KEHRT BEI DER RÜCKSTELLUNG ZUM ZUSTAND A ZURÜCK )
ENTLEERUNG(F02)	EB ON 6 Min.and PN ON (voll)	Stopp (Program end) Alle Optionen werden zurückgestellt wenn:1.- Stromausfall (Stecker herausziehen oder EIN/AUS).2.- Positionsveränderung des Programmwählers
ÜBERFÜLLT(F07)	Es erscheint der Fehler:Wenn der Überdruckwächter Überfüllung meldetWenn die Steckverbindung der Pumpe kaputt ist oder ist nicht eingeschaltet
NTC(F05)	NTC in Kurzschluß oder im offenen Stromkreis Das Programm endet, ohne dass das Wasser er-wämmt wird
KEINE ERHIT-ZUNG(F06)	< 5^/15 Min.(Except inreliability program)
MOTOR(F08)	Bremsfehler, blockierter Motor- Das Wäscheprogramm wird für 120 Sek. angehalten- Der Fehlerzähler fängt an zu zählen- Wenn das Zählwerk zählt 3 Fehler wird den Fehler F08 angezeigt- Wenn die Stillstandszeit überschriften wird, fängt das Programm wieder anWenn der Fehler nicht innerhalb der nächsten 20 Sek. geschieht, dann wird der Fehlerzählorückgestellt. Das Programm slopt (auf jedem Fall) und fängt in der gleichen Position noch ein Mal an. Wenn der Fehler in der Schleudorphase passieren würde, würde das Programm die ganze Folge, vom Anfang an durchführen.Dieser Fehler dient dazu, zu den Anfangsbedingungen zurückzukehren, wenn der Fehlerrückgestellt wird.	Stopp (Program end)Die Verriegelung stets aktiviert		Das gleiche wie bei den vorherigen aber mit aktivierter Türverriegelung
FEHLER UMKEHRMOTOR (F09)	Die Drehrichtung der Trommel wechselt nicht bis der Motor anhält(max.Zeit 2Min.)
INTERNER HAUS-TECHNISCHERFEHLER (F10)	Die Kommunikation zwischen dem Mikro und dem Bus versagt In V1 geschieht nichts	Bei V3 und V4 das Symbol "@" blinkt diskontinu-lerlich		Siehe Haustechnisches Dokument
EXTERNER HAUS-TECHNISCHERFEHLER (F11)	Während der Kommunikation mit der Maschine wird festgestellt, dass ein Knoten fehltDuring a communication with the machine is detected that a node is absent	In V1 geschieht nichtsBei V3 und V4 das Symbol "@" blinkt diskontinu-lerich		Siehe Haustechnisches Dokument
FEHLER BUS BMF(F12)	Während der Kommunikation mit einer Maschine wird festgestellt, dass es einen BMF- Fehler gibt, und, um den Fehler zu finden, soll man Folgendes beachten:- Visualisierungstafel: Wenn die Tafel keine richtige Nachricht erhält (in der Variablen des BMF SinTrafi coEnBus==1 prüfbar)von der Leistungskarte während mehr als 10 Sekunden oder wenn stets Nachrichten erhältLINK aber keine Daten (keine Zustandsmeldungen. (Überprübar beim BMF nach ihrer Bedeutung "RasterDatenZuBehandeln==0") über mehr als 10 Sekunden, dann wird der Fehler F12 Im Display angezeigt.- Visualisierungstafel: wenn die Leistungskarte unterbrochen Nachrichten LINK zur Visualisierungsplatte für mehr als 10 Sek. sendet (der Master kann die Variable "BMF EtadoLinkN-odos" erkennen und überprüfen), dann wird Fehler F12 gemeldet und dieser muss im Master aktiviert werden. Wenn das Leistungsschild eine richtige Nachricht (Link_Response or Data) von der Visualisierungplatte erhält, dann wird der Fehler F12 rückgestellt.	In der Version 1 geschieht nichtsBei den Versionen V3 y V4 die Maschinen halten an.(Program end)		Siehe Dokument BMF*- Display Board: lhe fail and the related 10sec timer have to be reset when a correct data frame (identification or status frame) is received by the Display Board from the Power Board.- Display Board: If the Power Board receives a correct message (Link_Response or Data) from the Display Board, the F12 and the related 10sec timer have to be reset.
WARNUNG ÜBE	RPRÜFUNG AKTION RÜCKSTELLUNG
UNWUCHT(C03)	Wenn bei 18 Schleuderversuche oder für 15 Versuchsminuten eine Unwucht festgestellt wird.	Die Maschine schleudert mit der minimalen Umdre-hung		Der Fehler wird auf folgender Weise rückgestellt:1.- Netztrennung (Stecker herausziehen oder EIN/AUS).2.- Positionsveränderung des Programmwählers

Die für die Stromkreise V3 erlaubten Geschwindigkeiten hängen von der Hardwarereferenz ab (ohne/mit doppeltem Feld) und von der Aufnahmekapazität der Waschmaschine (kg), und werden nachfolgend dargelegt:

Sobald der Stromkreis sich konfiguriert hat, wird er wirksam gemacht, indem die START-Taste während 3 Sekunden gedrückt gehalten wird; in diesem Moment erscheint der ausgewählte Code während 3 Sekunden im LCD, und so kommt man aus dem Konfigurationsprozess heraus.

Die für die V4 Stromkreise erlaubten Geschwindigkeiten hängen von der Hardwarereferenz ab (ohne/mit doppeltem Feld) und von der Aufnahmekapazität der Waschmaschine (kg), und werden nachfolgend dargelegt:

	MOTOR 1250 MOTOR D						OPPEL-FELD
6 kg	700	800	900	1000	1100	1200	1300	1400	---	---
7 kg	700 8	00 90	0 100	00 110	0 1200	1300	1400	1500	1600

3.1.3.- Die Bewegungen der elektronischen Waschmaschinen

• Waschbewegungen


- Schleuderbewegungen

Leichtes Bügeln

Schleudern normal:

3.1.4.- Funktionsbeschreibung des Programms № 2

Das Programm Nr. 2 ist ein kurzes Programm (schnell) mit einer Dauer von 30' und einer Erhitzung bis 30°C.

Es ist das angemessene Programm, um beliebige funktionelle Überprüfungen seitens des Technikers zu realisieren.

Es werden die Programmphasen beschrieben und die annähernde Dauer beim Beginn und bei der Beendigung der Phasen dargelegt.

3.1.5.- Schleuderversuche

Wenn die Maschine unausgewogene Wäsche in der Schleuderphase feststellt, führen Sie folgenden Prozeß durch:

Die Gesamtzahl der Schleuderversuche beläuft sich auf 20, geteilt nach diesem Kriterium.

In den ersten 6 Versuchen ist das höchstzulässige Ungleichgewicht 550 Gramm.

Vom 7. bis 18. Versuch ist das höchstzulässige Ungleichgewicht 800 Gramm und die Schleuderendgeschwindigkeit ist niedriger als die Nenngeschwindigkeit (Beispiel) eine Waschmaschine mit einer Nenngeschwindigkeit von 1.200 U/Min wird zu 1.000 U/Min schleudern.

Bei den Versuche 19 und 20 ist das höchstzulässige Ungleichgewicht 1.500 Gramm und die Schleuderendgeschwindigkeit beträgt 650 U/Min, außer in den Waschmaschinen, die mit einer Nenngeschwindigkeit von 700 U/Min, diese schleudern mit 400 U/Min.

Diese Anzahl von Versuchen, um die Wäsche in die Trommel zu legen, steigert die Gesamtdauer des Programms in 20 Min.

Endlich im Bildschirm LCD wird C03 angezeigt und es wird nicht für einen Fehler gehalten. Es ist eine Information für den Benutzer, um ihm zu zeigen, welche Sicherheitsmaßnahme der Stromkreis festgestellt hat.

Bei Unwuchtsfeststellung in der Spülphase, werden nicht mehr als 3 Versuche durchgeführt.

3.2.- Zeichnungen und Diagramme

Referenz elektrische Installation Kaltwasser mit Umlauf LH6J200A6.
