Produkttyp	Digitaler Audio-Tuner
Marke	Pure
Modell	DRX-701ES
Empfangsbereiche	DAB+ / DAB (Band III, L-Band), UKW (FM) 87,5–108 MHz
Senderanzahl (Speicher)	40 Festsender (20 DAB+, 20 UKW)
Ausgänge	1x Cinch (Line out), 1x Kopfhörer (3,5 mm)
Stromversorgung	230 V AC, 50 Hz, externes Netzteil
Leistungsaufnahme	10 W (Betrieb), <1 W (Standby)
Abmessungen (B x H x T)	285 x 72 x 205 mm
Gewicht	1,2 kg (ohne Netzteil)
Anzeige	OLED-Display, 128 x 64 Pixel, mehrzeilig
Bedienelemente	Drehregler (Lautstärke/Senderwahl), 4 Tasten (Menü, Info, Preset, Standby)
Fernbedienung	IR-Fernbedienung im Lieferumfang
Weitere Funktionen	RDS (Radio Data System), DAB+ Slide Show, DAB+ Ensemble-Liste, Sendersuchlauf (automatisch/manuell)
Reinigung und Pflege	Gehäuse mit weichem, trockenem Tuch abwischen; keine aggressiven Reiniger verwenden
Sicherheitshinweise	Gerät vor Feuchtigkeit und direkter Sonneneinstrahlung schützen; Netzteil nur in trockenen Räumen verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch autorisiertes Fachpersonal
Umweltinformationen	Entsorgung gemäß WEEE-Richtlinie; Batterien und Netzteil getrennt entsorgen
Zubehör im Lieferumfang	Netzteil, IR-Fernbedienung, Antenne (DAB+/UKW), Bedienungsanleitung

Häufig gestellte Fragen - DRX-701ES PURE

Wie schalte ich den DAB+-Modus ein?

Drücken Sie die Taste Source auf der Fernbedienung oder am Gerät, bis DAB im Display erscheint. Der Tuner sucht automatisch nach verfügbaren Sendern.

Wie speichere ich einen Radiosender als Preset?

Stellen Sie den gewünschten Sender ein, drücken und halten Sie die Preset-Taste (oder eine Zifferntaste) für ca. 2 Sekunden, bis der Speicherplatz blinkt. Wählen Sie mit dem Drehregler einen Speicherplatz (1–40) und bestätigen Sie mit Druck auf den Regler.

Der Tuner findet keine Sender. Was kann ich tun?

Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist. Führen Sie einen manuellen Suchlauf durch: Gehen Sie ins Menü > „Auto Tune“ oder „Full Scan“. Prüfen Sie, ob die Region korrekt eingestellt ist (Menü > Einstellungen > Land/Region).

Kann ich meine persönlichen Sender sortieren?

Ja, über das Menü „Preset Edit“ können Sie gespeicherte Sender verschieben, löschen oder umbenennen. Navigieren Sie zu Menü > „Preset“ > „Organize“.

Wie stelle ich die Uhrzeit ein?

Bei DAB+-Empfang stellt sich die Uhrzeit automatisch über den Sender. Bei UKW können Sie die Uhrzeit manuell einstellen: Menü > „Time“ > „Set“ und Uhrzeit mit dem Drehregler einstellen.

Warum zeigt das Display „Kein Signal“?

Mögliche Ursachen: Antenne nicht oder falsch angeschlossen, Sendeort zu weit entfernt, oder Störungen durch andere elektronische Geräte. Versuchen Sie, die Antenne neu zu positionieren oder einen Sendertest durchzuführen (Menü > „Signal Info“).

Kann ich den Tuner mit meiner Hi-Fi-Anlage verbinden?

Ja, schließen Sie das mitgelieferte Cinch-Kabel an den Line Out-Ausgang des Tuners und an einen freien AUX-Eingang Ihrer Anlage an. Alternativ verwenden Sie den Kopfhörerausgang.

Wie aktualisiere ich die Firmware?

Der DRX-701ES unterstützt keine Online-Updates. Aktuelle Firmware kann nur von einem autorisierten Servicecenter eingespielt werden. Überprüfen Sie auf der Pure-Website nach spezifischen Modellinformationen.

Das Gerät schaltet sich von selbst aus. Was ist los?

Der Tuner verfügt über einen Auto Standby nach 30 Minuten ohne Signal. Drücken Sie die Standby-Taste, um ihn wieder einzuschalten. Diese Funktion kann im Menü unter „Standby Timer“ deaktiviert werden.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf einem Aufkleber auf der Rückseite des Geräts oder auf der Unterseite. Notieren Sie sie für eventuelle Garantieansprüche.

BEDIENUNGSANLEITUNG DRX-701ES PURE

Halten Sie das Gerät fern von Wärmequellen.

Setzen Sie das Gerät nicht spritzendem oder tropfendem Wasser aus.

Stellen Sie sicher, dass keine mit Flüssigkeiten gefüllten Objekte wie Vasen auf das Gerät gestellt werden.

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, trennen Sie das

Netzversorgungssicherheit

Das Gerät verwendet eine 220-240V AC 50 Hz-Stromversorgung.

Schließen Sie das Gerät nur

an eine Steckdose mit Erdanschluss an.

Versuchen Sie nicht, Schrauben zu entfernen oder das Gerät zu öffnen. Es befinden sich keine Teile im Inneren, die gewartet werden müssten.

Beachten Sie zu Ihrer eigenen Sicherheit immer diese Warnungen:

WARNUNG - ELEKTROSCHOCKGEFAHR - NICHT DEN DECKEL ABNEHMEN

Strømsikkerhed

Verbindung mit Ihrem Verstärker 27

Anschluss der Antennen 27

Anschluss der DAB-Antenne....27

Anschluss der FM-Antenne....27

Anschluss der AM-Schleifenantenne 27

Verbindung mit einer Nebenquelle 27

Verbindung mit Digitalgeräten....27

Verbindung mit einem externen DAB-Decoder....27

Verbindung mit der Stromversorgung 27

Verbindung mit einem USB-Gerät......28

Verbindung mit Hilfe dersymmetrischen Ausgänge 28

Benutzung Ihres DRX-702ES 29

Benutzung des DAB-Modus 29

Autotuning....29

Ihren DRX-702ES zurücksetzen 29

Austauschen der Sicherung 29

Ein- und Ausschalten 29

Einstellung der Display-Helligkeit....29

Neueinstellung Ihres Geräts 30

Wahl eines DAB-Senders 30

Erweiterte DAB-Setup-Optionen....30

Ändern des DAB-Display-Modus....31

Neueinstellung Ihres Geräts im FM-Modus....32

Wahl eines FM-/AM-Senders....32

Benutzung des FM- oder AM-Modus ....32

Autotuning im FM-Modus....32

Erweiterte FM-/AM-Setup-Optionen 33

Ändern des FM-/AM-Display-Modus 33

Benutzung der Fernbedienung 34

Technische Daten.... 35

Zubehör 35

Hilfe.... 35

Garantieinformationen 35

Index.... 36

Einführung

Vielen Dank, dass Sie sich zum Kauf des PURE DRX-702ES DAB Digitalradio- und FM-/AM-Tuners entschieden haben.

Dieses Handbuch gibt Ihnen Informationen zum Setup Ihres Geräts, Anweisungen zu seiner Benutzung und Einzelheiten zu erhältlichem Zubehör und Support.

Der DRX-702ES besitzt eine Reihe von Eingangs- und Ausgangsanschlüssen, darunter: Dual-Phono für Stereo-Analog-Audio-Ausgabe zu Ihrem Verstärker; koaxiale und optische S/PDIF-Digitalausgabe (48 kHz) für direkte Digitalaufnahmen auf MiniDisc, CD-R oder DAT; Neben-Line-Level-Eingang mit automatischem Durchgang zur Ausgabe, wenn das Gerät ausgeschaltet ist; optischer RDI-Datenausgabenanschluss, Kopfhöreranschluss und USB-Port.

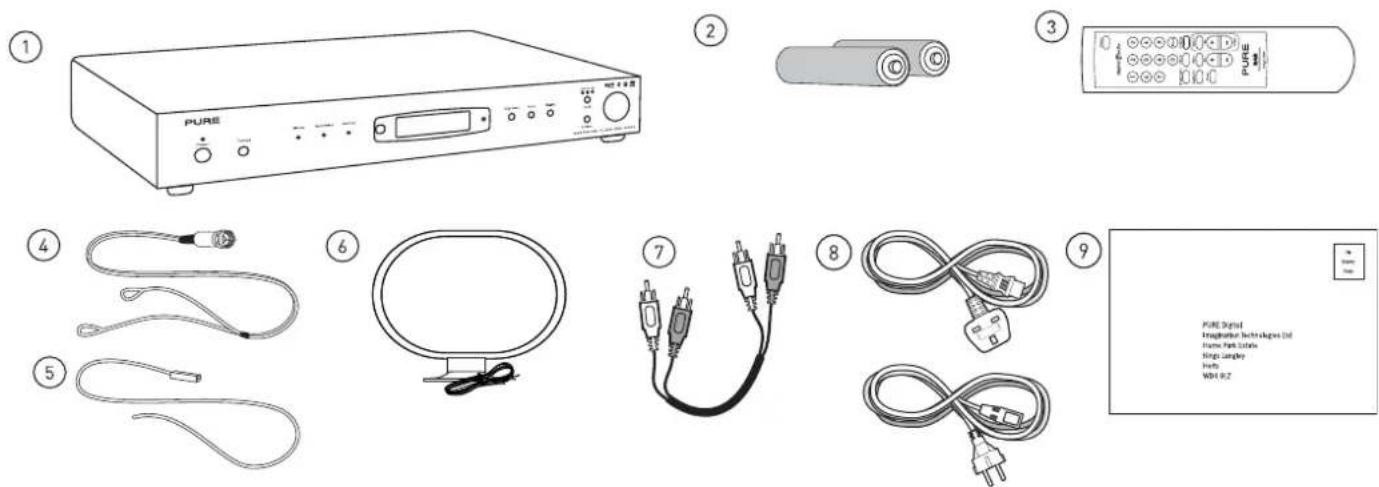

Auspacken

In diesem Abschnitt finden Sie den Inhalt Ihres DRX-702ES -Pakets. Bitte setzen Sie sich mit uns in Verbindung, falls Gegenstände fehlen oder beschädigt sind.

① DRX-702ES
② Zwei AA -Batterien für die Fernbedienung
③ Infrarot-Fernbedienung
④ DAB-Bereich-Zimmerantenne
⑤ FM ribbon aerial

6AM-Schleifenantenne
⑦Stereo-Phono-zu-Stereo-Phono-Kabel
⑧ Stromkabel mit geformtem 3-poligem (3A-Sicherung) Stecker (GB) oder

2-poligem Stecker (Europa)

⑨Garantie Registrierungskarte

Schnellstart

In diesem Abschnitt finden Sie Informationen zum Setup und zur Benutzung Ihres DRX-702ES im DAB-Modus. Weitere Einzelheiten zur Benutzung Ihres Radios erhalten Sie unter Benutzung Ihres DRX-702ES, Seite 29.

1. Schließen Sie Ihre Antennen, den Verstärker und das Stromkabel an.
2. Verbinden Sie mit der Stromversorgung, und schalten Sie wenn nötig die Steckdose ein.
3. Betätigen Sie den Power-Knopf, um das Gerät einzuschalten. Das LCD-Lämpchen leuchtet auf, das Display zeigt 'PURE DRX-702ES', und die untere Zeile gibt an, dass ein Band III- und L-Band-DAB-Autotuning im Gang ist, um die in Ihrem Bereich verfügbaren Sender zu finden. Vgl. Erstmaliges Tuning, Seite 29.
4. Sie werden gefragt, ob Sie außerdem ein FM-Autotuning durchführen möchten. Einzelheiten vgl. Seite 32.
5. Stellen Sie bei Bedarf die Lautstärke (Volume) an Ihrer Fernbedienung oder Ihrem Verstärker ein, um den Sender hören zu können.
6. Drehen Sie den großen Tuning-Knopf, um alle gespeicherten Sender zu sehen, und drücken Sie ihn, um einen anderen Sender zu wählen. Vgl. Senderwahl, Seite 30
7. Sie können die Display-Sprache Ihres Geräts von der Vorgabe „Englisch“ ändern. Vgl. Seite 31.

Setup

In diesem Abschnitt erhalten Sie Informationen zur Verbindung Ihres DRX-702ES mit Ihrem Hi-Fi-System und Ihrer Antenne.

Bevor Sie ein anderes Gerät an Ihren DRX-702ES anschließen, schalten Sie beide Geräte aus. Dies hilft dabei, Schäden durch elektrische Spannung zu verhindern. Sie können zu diesem Zeitpunkt auch den Schutzfilm vom LCD-Display abziehen.

INPUT OUTPUT

INPUT OUTPUT

Verbindung mit Ihrem Verstärker

Um Sound von Ihrem DRX-702ES zu erhalten, müssen Sie ihn an einen Verstärker anschließen. Dabei kann es sich um ein allein stehendes Gerät handeln, oder er kann in Ihr Hi-Fi-System oder Ihre autonomen Lautsprecher eingebaut sein. Verbinden Sie die L(inken) und R(echten) OUTPUT mit den Tuner-in-Anschlüssen an der Rückseite Ihres Verstärkers, und zwar mit Hilfe des mitgelieferten Stereo-Phono-Kabels.

Hinweis: Sie können auch die S/PDIF- oder BALANCED OUTPUT benutzen, wenn Ihr Verstärker die geeigneten Anschlüsse besitzt (siehe unten).

Verbindung mit einer Nebenquelle

Falls Sie einen CD-Player oder eine andere Nebenquelle besitzen, können Sie diese durch Ihren DRX-702ES anschließen, um die Zahl der Verbindungen mit Ihrem Verstärker zu reduzieren. Die Ausgabe der Nebenquelle wird dann durch die Analog-Ausgänge zu Ihrem Verstärker geleitet, wenn der DRX-702ES sich im Standby-Modus befindet oder ausgeschaltet ist.

Verbinden Sie die L(inken) und R(echten) INPUT-Anschlüsse mit den Ausgängen an der Rückseite Ihres Nebengeräts, und zwar mit Hilfe eines Stereo-Phono-Kabels.

Verbindung mit Digitalgeräten

Ihr DRX-702ES kann Digital-Audio-Ausgabe (nur DAB) für die Verbindung mit dem Digitaleingang an Ihrem Verstärker oder Digitalgeräten wie MiniDiscs, CD-Rs oder DAT-Recordern liefern.

Verbinden Sie mit Hilfe eines entsprechenden Kabels den koaxialen S/PDIF- oder den optischen S/PDIF-Anschluss mit dem Digital-in-Anschluss Ihres Digitalgeräts. Verbindungskabel sind von PURE Digital erhältlich, vgl. Zubehör, Seite 35.

Anschluss der Antennen

Sie müssen entweder die mitgelieferten Antennen oder andere anschließen, um Radiosendungen empfangen zu können.

Anschluss der DAB-Antenne

1. Schrauben Sie den Antennenstecker in den F- Typ-DAB-Anschluss.
2. Falls Sie die mitgelieferte Raumantenne benutzen, müssen Sie für optimalen Empfang die Antenne mit Klebeband horizontal an einer Wand anbringen und die Kabel am Ende der Antenne vertikal in eine auf der Seite liegende T-Form bringen, wie abgebildet.

Anschluss der FM-Antenne

1. Drücken Sie den Antennenstecker in den FM-Anschluss.
2. Falls Sie die mitgelieferte Raumantenne benutzen, müssen Sie für optimalen Empfang die Antenne mit Klebeband horizontal an einer Wand anbringen.

Anschluss der AM-Schleifenantenne

1. Drücken Sie die AM Klemmanschlüsse herunter, und stecken Sie die bloßen Kabelenden in die Klemmen.
2. Stecken Sie die Schleifenantenne in den Sockel, und stellen Sie die Antenne auf oder hinter Ihr Gerät.

Verbindung mit einem externen DAB-Decoder

Der optische RDI (Receiver Data Interface)-Anschluss bietet Zugriff auf rohe DAB-Multiplexdaten. Er kann dazu genutzt werden, mit einem externen Decoder oder einem Computer für Zugang zu weiteren Diensten zu verbinden. Diese Dienste können augenblicklich in Ihrem Bereich nicht erhältlich sein.

Verbindung mit der Stromversorgung

Sobald alle Audioverbindungen wie oben beschrieben hergestellt sind, verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite Ihres DRX-702ES und das andere Ende mit einer Wandsteckdose.

Verbindung der Kopfhörer

Der Phones anschluss an der Frontplatte Ihres DRX-702ES ermöglicht Ihnen, Kopfhörer anzuschließen und statt eines externen Verstärkers zu benutzen.

BALANCED OUTPUT

Verbindung mit einem USB-Gerät

Der USB-Anschluss lässt Sie Software-Upgrades durchführen. Füllen Sie den entsprechenden Abschnitt Ihrer Garantiekarte aus, um automatisch Informationen zu erhalten, wenn Software-Upgrades verfügbar werden, und Anweisungen zu ihrer Installation. Sie können die neuesten Informationen auch auf unserer Website finden.

Verbindung mit Hilfe der symmetrischen Ausgänge

Die symmetrischen Ausgänge, die wahlweise eingebaut werden können, versetzen Sie in die Lage, qualitativ hochwertige, störungsarme XLR-Verbindungen zwischen Ihrem DRX-702ES und Ihrem Verstärker zu benutzen. Wenn Sie diese Ausgänge verwenden, sollten Sie idealerweise sicherstellen, dass Ihr DRX-702ES ein-, doch Ihr Verstärker ausgeschaltet ist. Wenn Sie symmetrische Ausgänge benutzen wollen, Ihr Gerät jedoch noch keine besitzt, setzen Sie sich mit Ihrem Händler oder PURE Digital in Verbindung, um Informationen zur Aufwertung für symmetrische Ausgänge zu erhalten.

Verbinden Sie die L(inken) und R(echten) BALANCED OUTPUT-Anschlüsse mit den symmetrischen Eingangs-Anschlüssen Ihres Verstärkers, und zwar mit Hilfe eines geeigneten XLR-Kabels.

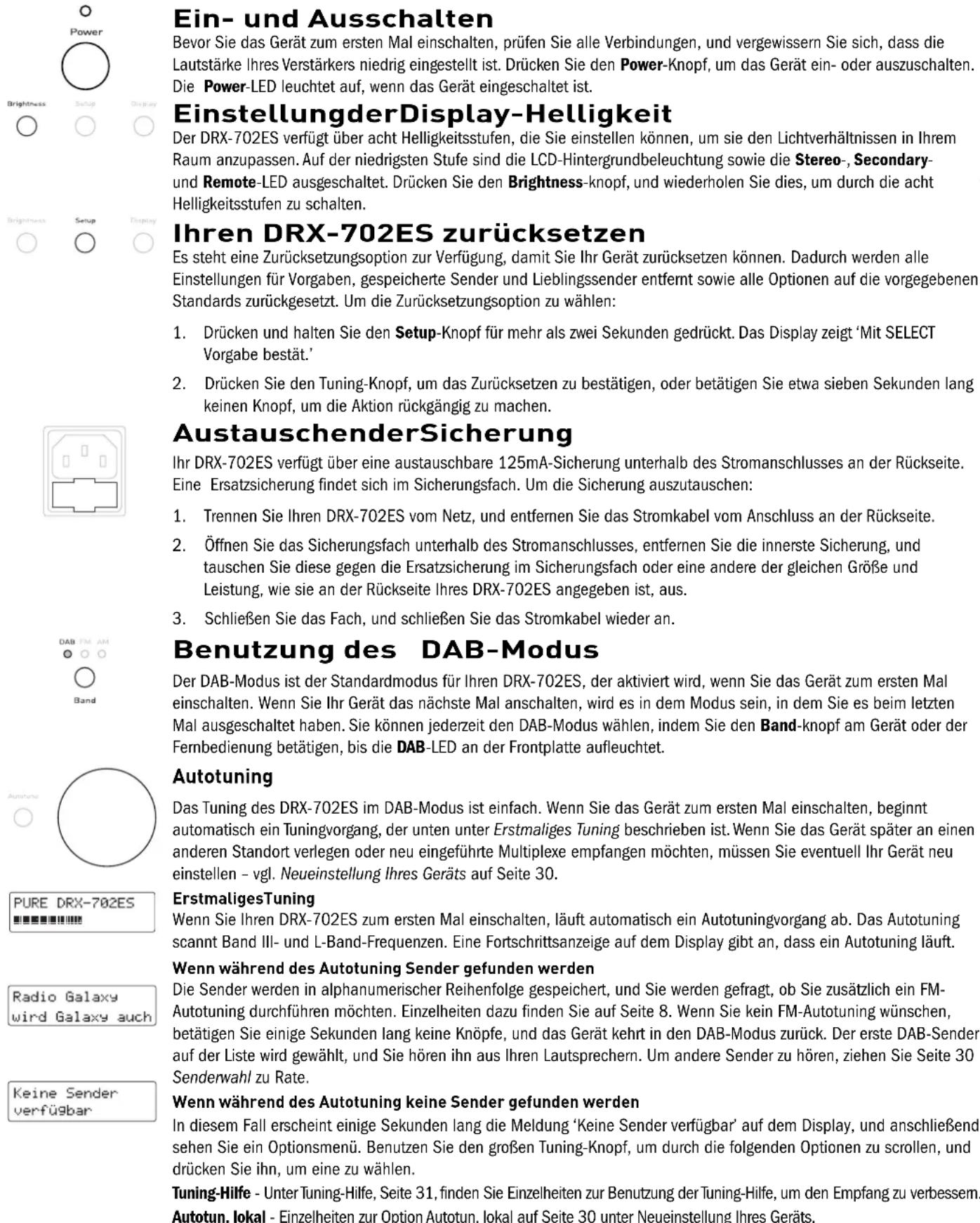

Benutzung Ihres DRX-702ES

In diesem Abschnitt erhalten Sie Informationen zur Benutzung Ihres DRX-702ES im DAB-, FM- und AM-Modus. Zu den Themen gehören Tuning, Senderwahl und Änderung der angezeigten Informationen.

Ein- und Ausschalten

Bevor Sie das Gerät zum ersten Mal einschalten, prüfen Sie alle Verbindungen, und vergewissern Sie sich, dass die Lautstärke Ihres Verstärkers niedrig eingestellt ist. Drücken Sie den Power-Knopf, um das Gerät ein- oder auszuschalten. Die Power-LED leuchtet auf, wenn das Gerät eingeschaltet ist.

EinstellungderDisplay-Helligkeit

Der DRX-702ES verfügt über acht Helligkeitsstufen, die Sie einstellen können, um sie den Lichtverhältnissen in Ihrem Raum anzupassen. Auf der niedrigsten Stufe sind die LCD-Hintergrundbeleuchtung sowie die Stereo-, Secondary- und Remote-LED ausgeschaltet. Drücken Sie den Brightness-knopf, und wiederholen Sie dies, um durch die acht Helligkeitsstufen zu schalten.

Ihren DRX-702ES zurücksetzen

Es steht eine Zurücksetzungsoption zur Verfügung, damit Sie Ihr Gerät zurücksetzen können. Dadurch werden alle Einstellungen für Vorgaben, gespeicherte Sender und Lieblingssender entfernt sowie alle Optionen auf die vorgegebenen Standards zurückgesetzt. Um die Zurücksetzungsoption zu wählen:

1. Drücken und halten Sie den Setup-Knopf für mehr als zwei Sekunden gedrückt. Das Display zeigt 'Mit SELECT Vorgabe bestät.'
2. Drücken Sie den Tuning-Knopf, um das Zurücksetzen zu bestätigen, oder betätigen Sie etwa sieben Sekunden lang keinen Knopf, um die Aktion rückgängig zu machen.

AustauschenderSicherung

Ihr DRX-702ES verfügt über eine austauschbare 125mA-Sicherung unterhalb des Stromanschlusses an der Rückseite. Eine Ersatzsicherung findet sich im Sicherungsfach. Um die Sicherung auszutauschen:

1. Trennen Sie Ihren DRX-702ES vom Netz, und entfernen Sie das Stromkabel vom Anschluss an der Rückseite.
2. Öffnen Sie das Sicherungsfach unterhalb des Stromanschlusses, entfernen Sie die innerste Sicherung, und tauschen Sie diese gegen die Ersatzsicherung im Sicherungsfach oder eine andere der gleichen Größe und Leistung, wie sie an der Rückseite Ihres DRX-702ES angegeben ist, aus.
3. Schließen Sie das Fach, und schließen Sie das Stromkabel wieder an.

Benutzung des DAB-Modus

Der DAB-Modus ist der Standardmodus für Ihren DRX-702ES, der aktiviert wird, wenn Sie das Gerät zum ersten Mal einschalten. Wenn Sie Ihr Gerät das nächste Mal anschalten, wird es in dem Modus sein, in dem Sie es beim letzten Mal ausgeschaltet haben. Sie können jederzeit den DAB-Modus wählen, indem Sie den Band-knopf am Gerät oder der Fernbedienung betätigen, bis die DAB-LED an der Frontplatte aufleuchtet.

Autotuning

Das Tuning des DRX-702ES im DAB-Modus ist einfach. Wenn Sie das Gerät zum ersten Mal einschalten, beginnt automatisch ein Tuningvorgang, der unten unter Erstmaliges Tuning beschrieben ist. Wenn Sie das Gerät später an einen anderen Standort verlegen oder neu eingeführte Multiplexe empfangen möchten, müssen Sie eventuell Ihr Gerät neu einstellen – vgl. Neueinstellung Ihres Geräts auf Seite 30.

ErstmaligesTuning

Wenn Sie Ihren DRX-702ES zum ersten Mal einschalten, läuft automatisch ein Autotuningvorgang ab. Das Autotuning scannt Band III- und L-Band-Frequenzen. Eine Fortschrittsanzeige auf dem Display gibt an, dass ein Autotuning läuft.

Wenn während des Autotuning Sender gefunden werden

Die Sender werden in alphanumerischer Reihenfolge gespeichert, und Sie werden gefragt, ob Sie zusätzlich ein FM-Autotuning durchführen möchten. Einzelheiten dazu finden Sie auf Seite 8. Wenn Sie kein FM-Autotuning wünschen, betätigen Sie einige Sekunden lang keine Knöpfe, und das Gerät kehrt in den DAB-Modus zurück. Der erste DAB-Sender auf der Liste wird gewählt, und Sie hören ihn aus Ihren Lautsprechern. Um andere Sender zu hören, ziehen Sie Seite 30 Senderwahl zu Rate.

PURE DRX-702ES

Radio Galaxy wird Galaxy auch

Keine Sender verfügbar

Wenn während des Autotuning keine Sender gefunden werden

In diesem Fall erscheint einige Sekunden lang die Meldung 'Keine Sender verfügbar' auf dem Display, und anschließend sehen Sie ein Optionsmenü. Benutzen Sie den großen Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen.

Tuning-Hilfe - Unter Tuning-Hilfe, Seite 31, finden Sie Einzelheiten zur Benutzung der Tuning-Hilfe, um den Empfang zu verbessem.

Autotun. lokal - Einzelheiten zur Option Autotun. lokal auf Seite 30 unter Neueinstellung Ihres Geräts.

Autotun. voll - Einzelheiten zur Option Autotun. voll auf Seite 30 unter Neueinstellung Ihres Geräts.

Neueinstellung Ihres Geräts

Sie können Ihr Gerät jederzeit mit Hilfe des Autotuningvorgangs neu einstellen. Dies kann nötig werden, wenn neue DAB-Multiplexe verfügbar werden oder Sie Ihr Gerät umstellen. Sie müssen kein Autotuning durchführen, um neue Stationen innerhalb eines Multiplexes zu empfangen, den Sie bereits gespeichert haben, da Ihr DRX-702ES die Liste verfügbarer Sender automatisch überwacht und aktualisiert, wenn Sie einen Sender innerhalb dieses Multiplexes einstellen.

1. Vergewissern Sie sich, dass Ihr DRX-702ES eingeschaltet und die DAB-Antenne angeschlossen und korrekt platziert ist.
2. Drücken Sie den Autotune-Knopf einmal und lassen ihn wieder los für einen lokalen Scan (GB Band III), oder halten Sie ihn etwa zwei Sekunden lang gedrückt für einen vollständigen Scan (Voll Band III und L-Band). Hinweis: Sie können das Autotuning jederzeit abbrechen, indem Sie den Autotune-Knopf erneut drücken.

Das Display zeigt an, dass ein Tuning abläuft, sowie die Zahl der gefundenen Sender auf der oberen Zeile. Nach Abschluss des Tuning kehrt der DRX-702ES zu dem Sender zurück, dem Sie vorher zugehört haben, und Sie hören diesen aus Ihren Lautsprechern. Alle gefundenen Sender sind nun im Gerät gespeichert, und Sie können einen anderen wählen, wie auf Seite 30 unter Senderwahl beschrieben.

Wenn keine Sender gefunden wurden, sehen Sie die Meldung 'Keine Sender verfügbar', und das Display zeigt ein Optionsmenü (Einzelheiten zu diesem Menü vgl. Seite 5 Wenn während des Autotuning keine Sender gefunden werden). Prüfen Sie, ob die Antenne korrekt angeschlossen und platziert ist, und versuchen Sie es mit einer der verfügbaren Tuningoptionen.

Wahl eines DAB-Senders

Sobald Ihr DRX-702ES getunt ist, können Sie den großen Tuning-Knopf zum Drehen und Drücken benutzen, um digitale Radiosender zu wählen.

1. Die oberste Zeile des Displays zeigt den Namen des augenblicklich gewählten Senders. Drehen Sie den Tuning-Knopf, um auf der unteren Displayzeile durch die Namen anderer gespeicherter Sender zu scrollen. Stoppen Sie, wenn Sie den gewünschten Sender gefunden haben.
2. Drücken Sie den Tuning-Knopf und lassen ihn wieder los, um den gewählten Sender zu hören. Auf dem Display kann für kurze Zeit die Meldung 'Tuningvorgang...' erscheinen, während das Gerät den neuen Sender sucht.

Falls es sich beim gewählten Sender um einen Stereosender handelt, leuchtet die Stereo-LED auf.

Wenn ein Sender über einen oder mehr Sekundärdienste verfügt, zeigt das Display ‘>>’ neben dem Sendernamen, während Sie durch die Senderliste scrollen, und sie erscheinen nach dem Primärdienst, während Sie den Tuning-Knopf drehen. Die Secondary-LED leuchtet auf, wenn Sie den Sender wählen. Sekundärdienste gehören zu einigen Primärdiensten und bieten zusätzliche Informationen, alternativen Inhalt oder können auch nur zu bestimmten Zeiten senden.

Ein Sekundärdienst zeigt ‘<<’ vor dem Sendernamen an, während Sie durch die Senderliste scrollen, und gibt so an, dass er zum Primärdienst gehört, der auf der Liste vor ihm erscheint. Die Secondary-LED leuchtet auf, wenn Sie den Sender wählen.

Steht vor einem Sendernamen ein ‘?’, ist der Sender augenblicklich nicht aktiv oder nicht erreichbar. Wenn Sie einen Sender mit diesem Symbol wählen, versucht der DRX-702ES, sich auf diesen Sender einzustellen. Falls dieser immer noch nicht verfügbar ist, erscheint die Meldung ‘Sender nicht verfügbar’ oder ‘Sender sendet nicht’, und Ihr DRX-702ES versucht, sich auf einen anderen Sender einzustellen. Ein blinkender Cursor zeigt an, dass dieser Vorgang läuft. Wenn Sie versuchen möchten, diesen Sender manuell einzustellen, können Sie innerhalb von fünf Sekunden nach den obigen Meldungen den Tuning-Knopf drücken und die Tuning-Hilfe aufrufen (vgl. Tuning-Hilfe, Seite 31).

ErweiterteDAB-Setup-Optionen

Der DRX-702ES besitzt eine Reihe von Setup-Optionen, mit deren Hilfe Sie ändern können, wie Ihr Gerät im DAB-Modus funktioniert. Drücken Sie den Setup-Knopf, um das Setup-Menü aufzurufen, drehen Sie den Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen.

Senderreihenfolge

Mit Hilfe dieser Option können Sie die Reihenfolge wählen, in der Sender erscheinen, während Sie durch die Senderliste scrollen. Wenn Sie diese Option wählen, sehen Sie die augenblicklich gewählte Reihenfolge in der obersten Zeile des Displays und eine Scrollliste in der unteren. Drehen Sie den Tuning-Knopf, um hindurch zu scrollen, und drücken Sie ihn, um eine der folgenden Optionen zu wählen: Alphanum. Zeigt alle Sender in alphanumerischer Reihenfolge. Dies ist die Standardeinstellung.

Liebl.sender Zeigt die zehn meist gehörten Sender oben auf der Senderliste in alphanumerischer Reihenfolge und die übrigen darunter in alphanumerischer Reihenfolge. Ihre Lieblingssender erscheinen mit einem neben dem Sendernamen, wenn Sie durch die Senderliste scrollen.

Aktiver Sender Zeigt aktive Sender oben auf der Senderliste in alphanumerischer Reihenfolge und inaktive unten in alphanumerischer Reihenfolge. Siehe Senderwahl oben für Informationen zu aktiven Sendern.

Send.liste kür Entfernt inaktive Sender von der Senderliste. Informationen zu aktiven Sendern, vgl. Senderwahl oben.

→ Vorgaben Nur verfügbar, wenn Reihenfolge, Liebl.sender (oben) gewählt worden ist. Überträgt Ihre 10 Lieblingssender auf die Vorgaben 1 bis 10. Vgl. Seite 34 für Informationen zur Benutzung von Vorgaben.

Multiplex Listet Sender in Gruppen nach ihren Multiplexen auf.

Tuning-Hilfe

Diese Option bietet ein Signalstufen-Display, mit dessen Hilfe Sie die beste Position für Radio und Antenne für DAB-Empfang finden können. Wenn Sie diese Option wählen, zeigt die untere Displayzeile die Kanalbezeichnung und -frequenz. Alle Multiplexe haben unterschiedliche Kanäle und Frequenzen. Setzen Sie sich mit den Multiplex-Betreibern in Verbindung, um Näheres zu erfahren.

1. Drehen Sie den Tuning-Knopf, um durch die verschiedenen Kanäle zu scrollen, und drücken Sie ihn, um einen zu wählen. Es erscheint ein Signalstufen-Display. Der leere Block zeigt die benötigte Mindeststufe für den Empfang, und die ausgefüllten Blöcke zeigen die augenblickliche Stufe.
2. Bewegen Sie Ihre Antenne, während Sie das Display im Auge behalten, und versuchen Sie, die aktuelle Stufe auf mindestens den Stand des leeren Blocks oder höher zu bringen. Das Display ändert sich und zeigt den Multiplex-Namen auf der unteren Zeile, sobald ein gutes Signal empfangen wird, und der Multiplex wird der Senderliste hinzugefügt.
3. Drücken Sie den Setup-Knopf, um die Tuning-Hilfe zu verlassen, oder drehen Sie den Tuning-Knopf, um einen anderen Kanal zu wählen.

Hinweis: Sie können auch jederzeit die Signalstufe für einen Sender, den Sie hören, anzeigen, indem Sie den Tuning-Knopf drücken.

DRC-Wert

DRC (Dynamic Range Control) versetzt Sie in die Lage, den Dynamikbereich des empfangenen Sounds (abhängig vom Sendematerial) zu ändern, indem die leiseren Töne einer Sendung bei geringer Lautstärke oder in lauterer Umgebung hörbarer gemacht werden. Die DRC-Stufe einer Übertragung wird vom Sender bestimmt und mit dem Dienst übertragen. Eine Änderung dieses DRC-Werts ermöglicht Ihnen, einen Skalenfaktor auf diese Stufe anzuwenden.

Wenn Sie diese Option wählen, sehen Sie den aktuellen DRC-Skalenfaktor in der oberen und eine Scrollliste in der unteren Displayzeile. Drehen Sie den Tuning-Knopf zum Scrollen, und drücken Sie ihn, um eine der folgenden Optionen zu wählen: DRC 0 DRC-Skalierung ist ausgeschaltet. Dies ist die Standardeinstellung.

DRC 1/2 DRC-Skalierung ist auf 1/2 des Werts eingestellt, der mit dem übertragenen Dienst gesendet wird.

DRC 1 DRC-Skalierung entspricht der des übertragenen Diensts.

Sprache

Diese Option lässt Sie die Display-Sprache auf eine der folgenden sechs einstellen: Englisch, Französisch, Deutsch, Spanisch, Schwedisch oder Dänisch. Dies wirkt sich nur auf die Sprache der Menüoptionen und Programmtypinformationen aus - der Sendungstext bleibt in der Sprache, in der er übertragen wird. Wenn Sie diese Option wählen, sehen Sie die aktuelle Sprache in der oberen und eine Scrollliste in der unteren Displayzeile. Drehen Sie den Tuning-Knopf, um durch die Sprachen zu scrollen, und drücken Sie ihn, um eine zu wählen.

Sw-Version

Mit Hilfe dieser Option können Sie die Versionsnummer der in Ihrem DRX-702ES installierten Software aufrufen. Es ist möglich, dass Sie danach gefragt werden, wenn Sie sich um Rat an den technischen Support von PURE Digital wenden. Diese Option kann nur eingesehen, doch nicht verändert werden.

Sw-Upgrade

Mit Hilfe dieser Option können Sie die Software in Ihrem DRX-702ES aufwerten, indem Sie einen PC benutzen, der mit dem USB-Anschluss an der Rückseite verbunden ist. Füllen Sie den entsprechenden Abschnitt Ihrer Garantiekarte aus, um automatisch Informationen zu erhalten, wenn Software-Upgrades verfügbar werden, und Anweisungen zu ihrer Installation. Sie können die neuesten Informationen auch auf unserer Website finden.

Ändern des DAB- Display-Modus

Der DRX-702ES besitzt sieben Display-Modi, die Ihnen erlauben, unterschiedliche Elemente der Sendedaten in der unteren Displayzeile zu sehen. Drücken Sie den Display-Knopf, und wiederholen Sie dies, um durch die sieben Display-Modi zu schalten.

Scrollender Text Der Standardmodus - zeigt scrollenden Text, der wo verfügbar den Sound begleitet.

Programmtyp Eine Beschreibung des Inhaltstyps, der vom Sender ausgestrahlt wird.

Multiplex-Name Der Name des Multiplex, zu dem der aktuelle Sender gehört. Multiplexe oder Ensembles sind Gruppen von Sendern, die von einem Multiplex-Betreiber übertragen werden.

Datum und Zeit Zeigt Datum und Zeit, wie vom aktuellen Multiplex empfangen.

Kanal Zeigt die Kanalbezeichnung und Frequenz für den augenblicklich eingestellten Sender.

Modus Zeigt den Modus des aktuellen Senders an, Stereo oder Mono, und die Datenrate, mit der das Audiosignal übertragen wird. Diese Rate wird vom Sender festgelegt, um der Art und Qualität des Sendematerials zu entsprechen.

Signalqualität Zeigt die Signalqualität für das aktuell eingestellte Signal. Im Allgemeinen weisen Werte von 85 bis 100 auf guten, 70 bis 84 auf akzeptablen und 0 bis 69 auf schlechten Empfang hin. Sie können versuchen, die Signalqualität zu verbessern, indem Sie die Antennenposition mit Hilfe der Option Tuning-Hilfe verändern, wie oben beschrieben.

Auto-Tun. f. FM? Mit SEL bestäti.

Benutzung des FM- oder AM-Modus

Drücken Sie den Bereichsknopf, bis die FM- oder AM-LED an der Frontplatte aufleuchtet, um den FM- oder AM-Modus zu wählen.

Autotuning im FM-Modus

Ihr DRX-702ES bietet ein erweitertes Autotuning im FM-Modus, das dem im DAB-Modus sehr ähnlich ist. Dabei wird automatisch der FM-Frequenzbereich gescannt, und die Sender werden in einer Senderliste gespeichert. Anschließend können Sie durch diese Liste scrollen, um rasch FM-Sender einzustellen. Einzelheiten unter Tuningoptionen auf Seite 33. Wenn Sie das Gerät zum ersten Mal einschalten, haben Sie die Möglichkeit, ein FM-Autotuning zu starten, wie unten unter Erstmaliges Tuning beschrieben. Eventuell müssen Sie das Autotuning zu einem späteren Zeitpunkt wiederholen, wenn Sie das Gerät umstellen oder der Liste einen neu eingeführten Sender hinzufügen wollen – siehe unten Neueinstellung Ihres Geräts im FM-Modus.

Erstmaliges FM-Tuning

Wenn Sie Ihren DRX-702ES zum ersten Mal einschalten, wird automatisch ein DAB-Autotuning durchgeführt. Nach dessen Abschluss haben Sie die Möglichkeit, zusätzlich ein FM-Autotuning durchzuführen. Das Display zeigt „Auto-Tun. f. FM?“. Drücken Sie den Tuning-Knopf, um das FM-Autotuning zu starten. Eine Fortschrittsanzeige auf dem Display zeigt an, dass ein Autotuning im Gange ist.

Wenn während des Autotuning Sender gefunden werden

Die Sender werden in alphanumerischer Reihenfolge in der FM-Senderliste gespeichert.

Wenn während des Autotuning keine Sender gefunden werden

'Keine Sender verfügbar' erscheint einige Sekunden lang auf dem Display, und anschließend sehen Sie ein Optionsmenü. Drehen Sie den Tuning-Knopf, um durch die folgenden Optionen scrollen, und drücken Sie ihn, um eine Option zu wählen.

Manuell. Tun. - Wählt ein manuelles Tuning (vgl. unten Manuelles Tuning).

Tuningsuche - Wählt die Tuningsuche (vgl. unten Tuningsuche).

Auto-Tun. f. FM - Beginnt ein FM-Autotuning (vgl. unten Neueinstellung Ihres Geräts im FM-Modus).

Neueinstellung Ihres Geräts im FM-Modus

Sie können Ihren DRX-702ES jederzeit neu einstellen, indem Sie das Autotuning benutzen. Dies kann nötig werden, wenn ein neuer Sender eingeführt wird oder Sie das Gerät umstellen.

1. Vergewissern Sie sich, dass Ihr DRX-702ES eingeschaltet, die FM-Antenne angeschlossen ist und Sie im FM-Modus sind.

2. Drücken Sie den Autotune-Knopf einmal und lassen ihn wieder los, um den Scan zu starten. Sie können das Autotuning jederzeit abbrechen, indem Sie den Autotune-Knopf erneut drücken.

Das Display zeigt an, dass ein Tuning abläuft. Nach Abschluss des Tuning kehrt der DRX-702ES zu dem Sender zurück, dem Sie vorher zugehört haben, und Sie hören diesen aus Ihren Lautsprechern. Alle gefundenen Sender sind nun im Gerät gespeichert, und Sie können einen anderen wählen, wie unten unter Senderwahl beschrieben. Wenn keine Sender gefunden wurden, sehen Sie die Meldung 'Keine Sender verfügbar', und das Display zeigt ein Optionsmenü (Einzelheiten zu diesem Menü vgl. oben Wenn während des Autotuning keine Sender gefunden werden). Prüfen Sie, ob die Antenne korrekt angeschlossen und platziert ist, und versuchen Sie es mit einer der verfügbaren Tuningoptionen.

Wahl eines FM-/AM-Senders

Sie wählen Radiosender mit Hilfe des großen Tuning-Knopfs zum Drehen und Drücken. Im FM-Modus stehen drei und im AM-Modus zwei Senderwahlmethoden zur Verfügung. Sie ändern die Methode mit Hilfe der Tuningoptionen, die auf Seite 33 beschrieben werden, oder durch Drücken des Tuning-Knopfs, während Sie einen Sender hören, um zwischen den verfügbaren Modi umzuschalten.

ManuellesTuning

1. Drehen Sie den Tuning-Knopf, um durch die verfügbaren Frequenzen zu scrollen. FM scrollt in 50 kHz-Schritten, AM in 9 kHz-Schritten.

2. Stoppen Sie, wenn Sie die gewünschte Frequenz erreicht haben. Nun hören Sie den Sender, und wenn er einen RDS-Namen (nur FM) oder einen manuell eingegebenen Namen besitzt, erscheint dieser auf dem Display.

Tuningsuche

Drehen Sie den Tuning-Knopf um ein oder zwei Klicks, um eine Frequenzsuche in der Richtung zu beginnen, in die Sie den Knopf gedreht haben. Wenn der nächste Sender gefunden wird, stoppt die Suche. Nun hören Sie den Sender, und wenn er einen RDS-Namen (nur FM) oder einen manuell eingegebenen Namen besitzt, erscheint dieser auf dem Display.

Sendername(nurFM-Modus)

1. Die oberste Displayzeile zeigt den aktuell gewählten Sender. Drehen Sie den Tuning-Knopf, um auf der unteren Displayzeile durch die Namen anderer gespeicherter Sender zu scrollen. Stoppen Sie, wenn Sie den gewünschten Sender gefunden haben.

2. Drücken Sie den Tuning-Knopf und lassen ihn wieder los, um den gewählten Sender zu hören. Auf dem Display kann für kurze Zeit die Meldung 'Tuningvorgang...' erscheinen, während das Gerät den neuen Sender sucht.

Erweiterte FM-/AM-Setup-Optionen

Der DRX-702ES besitzt eine Reihe von Setup-Optionen, mit deren Hilfe Sie ändern können, wie Ihr Gerät im FM- oder AM-Modus funktioniert. Drücken Sie den Setup-Knopf, um das Setup-Menü aufzurufen, drehen Sie den Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen. Die Optionen Sprache, Software-Version und Software-Upgrade sind die gleichen wie im DAB-Modus (vgl. Seite 31).

Tuningoptionen

Mit Hilfe dieser Option können Sie eine der drei verfügbaren Tuningmethoden wählen. Wenn Sie diese Option wählen, sehen Sie die augenblicklich gewählte Option in der obersten Displayzeile und eine Scrollliste weiter unten. Drehen Sie den Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen:

Manuelles Tuning Lässt Sie schrittweise die Frequenz im FM- oder AM-Bereich erhöhen oder verringern.

Tuningsuche Lässt Sie eine Frequenzsuche in der Richtung starten, in die Sie den Tuning-Knopf drehen. Wenn der nächste Sender gefunden wird, stoppt die Suche automatisch.

Sendername Ermöglicht Ihnen, durch eine Liste benannter Sender (RDS- oder manuell eingegebener Name) zu scrollen und von ihr zu wählen. Diese Option ist nur im FM-Modus verfügbar, wenn ein FM-Autotuning durchgeführt worden ist (vgl. Seite 32).

Senderreihenfolge

Mit Hilfe dieser Option können Sie die Reihenfolge wählen, in der Sender erscheinen, während Sie durch die FM-Senderliste scrollen. Diese Option ist nur im FM-Modus verfügbar, wenn ein FM-Autotuning durchgeführt worden ist (vgl. Seite 32).

Wenn Sie diese Option wählen, sehen Sie die augenblicklich gewählte Reihenfolge in der obersten Zeile des Displays und eine Scrollliste in der unteren. Drehen Sie den Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen:

Alphanum. Zeigt alle Sender in alphanumerischer Reihenfolge. Dies ist die Standardeinstellung.

Liebl.sender Zeigt die zehn meist gehörten Sender oben auf der Senderliste in alphanumerischer Reihenfolge und die übrigen darunter in alphanumerischer Reihenfolge. Ihre Lieblingssender erscheinen mit einem neben dem Sendernamen, wenn Sie durch die Senderliste scrollen.

Benannte Sender Zeigt nur manuell benannte Sender und RDS-Sender.

Sendername

Mit Hilfe dieser Option können Sie Namen für Nicht-RDS-Sender hinzufügen und bearbeiten sowie Sender von der Senderliste entfernen. Die Namen können bis zu 8 Zeichen lang sein und Zahlen, Leerzeichen oder Sonderzeichen enthalten. Diese Option ist nur im FM-Modus verfügbar.

Wenn Sie diese Option wählen, sehen Sie die augenblicklich gewählte Frequenz in der obersten Displayzeile. Drehen Sie den Tuning-Knopf, um durch die folgenden Optionen zu scrollen, und drücken Sie ihn, um eine zu wählen:

Namen hinz./bea. Um einen Namen hinzuzufügen, drehen Sie den Tuning-Knopf, um durch die verfügbaren Zeichen zu scrollen. Drücken Sie den Knopf, um das aktuell gewählte Zeichen zu wählen. Nun gehen Sie automatisch zum nächsten Zeichen über. Wiederholen Sie den Wahlvorgang, bis Sie fertig sind. Anschließend wählen Sie das Symbol der Eingabetaste (€).

Um ein Zeichen zu löschen, wählen Sie das Symbol für die Rücktaste ().

Um einen Namen zu bearbeiten, führen Sie den gleichen Vorgang durch. Das bearbeitete Zeichen blinkt auf dem Display.

Sender löschen Dies entfernt den gewählten Sender von der Senderliste.

Liste löschen Damit löschen Sie die gesamte FM-Senderliste. Auf Wunsch können Sie mit Hilfe der FM-Autotuning-Funktion eine neue Liste erstellen (vgl. Seite 32).

ÄnderndesFM-/AM-Display-Modus

Der DRX-702ES verfügt über vier FM- und zwei AM-Display-Modi, mit deren Hilfe Sie ändern können, was Sie in der unteren Displayzeile sehen. Drücken Sie den Display-Knopf, und wiederholen Sie diesen Vorgang, um durch die verschiedenen Display-Optionen zu schalten.

Scollender Text Die Standardoption im FM-Modus - zeigt scrollenden Text (Radiotext), der wo verfügbar den Sound begleitet. Diese Option ist nur für FM-Sender mit RDS verfügbar.

Programmtyp Eine Beschreibung des Inhaltstyps, der vom Sender ausgestrahlt wird. Diese Option ist nur für FM-Sender mit RDS verfügbar.

Frequenz Zeigt die Frequenz des augenblicklich eingestellten Senders an.

Signalstärke Zeigt einen Signalstärkenmesser für das eingestellte Signal an. Sie können versuchen, die Signalstärke zu verbessern (mehr Balken), indem Sie die Antennenposition verändern und diese Anzeige im Auge behalten.

Benutzung der Fernbedienung

In diesem Abschnitt finden Sie Informationen zur Benutzung der Fernbedienung. Die Infrarot-Fernbedienung gibt Ihnen Zugriff auf die Hauptfunktionen Ihres DRX702ES und ebenso auf Funktionen wie Vorgaben und Regelung der Lautstärke. Vor der Benutzung der Fernbedienung müssen Sie die mitgelieferten Batterien einlegen. Richten Sie die Fernbedienung auf den Sensor an der Display-Platte Ihres DRX-702ES.

Drücken Sie den Power-Knopf, um Ihren DRX-702ES ein- oder in den Standby-Modus zu schalten. Dieser Knopf erfüllt dieselbe Funktion wie der Power-Knopf am Hauptgerät.

Die Knöpfe (0-9) und der Store-knopf ermöglichen Ihnen, Ihre Lieblingssender für bequemen Zugriff zu speichern.

Einen Sender speichern

Sie können einen Sender als Vorgabe speichern, während Sie ihm zuhören oder wenn Sie den Sendernamen in der unteren Zeile des Displays sehen, wenn Sie durch die Senderliste scrollen.

1. Drücken Sie den Speicherknopf. Das Display Ihres DRX-702ES zeigt 'Vorgabe speichern'.
2. Drücken Sie die Zahl (von 1 bis 99), unter der Sie die Vorgabe speichern möchten.
3. Drücken Sie den Select-Knopf, um Ihre Wahl zu bestätigen.

Einen zuvor gespeicherten Sender wiederaufrufen

Drücken Sie die Zahl(en), unter der/denen Sie den Sender zuvor gespeichert haben. Falls die gewählte Vorgabe unbelegt ist, zeigt das Display einige Sekunden lang 'Vorgabe leer', und Sie hören weiterhin den augenblicklich gewählten Sender.

Drücken Sie den Brightness-knopf, und wiederholen Sie dies oder halten Sie ihn gedrückt, um durch die acht Stufen der Display-Helligkeit zu schalten. Dieser Knopf erfüllt dieselbe Funktion wie der Brightness-knopf am Hauptgerät.

Der Setup-Knopf lässt Sie das erweiterte Setup-Menü an Ihrem DRX-702ES sehen. Dieser Knopf erfüllt dieselbe Funktion wie der Setup-Knopf am Hauptgerät.

Drücken Sie den Setup-Knopf, um das Menü aufzurufen, und dann die Knöpfe Up/Down (Auf-/Abwärts), um durch die Menüoptionen zu scrollen, und anschließend den Select-Knopf, um eine Option zu wählen.

Drücken Sie den Display-Knopf, und wiederholen Sie dies, um durch die sieben Display-Modi zu schalten. Dieser Knopf erfüllt dieselbe Funktion wie der Display-Knopf am Hauptgerät.

Der Autotune-Knopf lässt Sie ein Autotuning durchführen, um neue Sender zu finden. Dieser Knopf erfüllt dieselbe Funktion wie der Autotune-Knopf am Hauptgerät.

Der Mute-Knopf bietet Ihnen eine rasche Möglichkeit, die Ausgabelautstärke Ihres DRX-702ES zu reduzieren.

1. Drücken Sie den Mute-Knopf, um den Sound auszuschalten. Das Display Ihres DRX-702ES zeigt „Ton aus“.
2. Drücken Sie den Mute-Knopf erneut, oder wechseln Sie den Sender, um zur vorherigen Lautstärke zurückzukehren.

Der Band-knopf lässt Sie zwischen den DAB-, FM- und AM-Modi wechseln. Dieser Knopf erfüllt dieselbe Funktion wie der Band-knopf am Hauptgerät.

Der Volume-+/-Regler erhöht (+) oder reduziert (-) die Ausgabelautstärke Ihres DRX-702ES. Auf dem Display ist eine Stufenanzeige sichtbar, während Sie die Lautstärke einstellen.

Die Up-, Down- und Select-Knöpfe ermöglichen Ihnen, durch Sender und Menüoptionen zu scrollen und diese zu wählen. Gemeinsam erfüllen diese Knöpfe dieselben Funktionen wie der große Tuning-Knopf am Hauptgerät.

Zubehör

PURE Digital bietet eine Reihe von Zubehör und ergänzenden Produkten für Ihren DRX-702ES an, darunter externe Antennen, Signalverstärker, Antennenkabeladapter und Hi-Fi-Surround-Lautsprechersysteme. Besuchen Sie unsere Website unter www.pure-digital.de, oder benutzen Sie die Angaben auf der Rückseite dieses Handbuchs, um sich mit uns in Verbindung zu setzen und mehr zu erfahren.

Hilfe

Sollten Sie ein Problem mit Ihrem DRX-702ES haben, besuchen Sie entweder unsere Website unter www.pure-digital.de, oder benutzen Sie die Angaben auf der Rückseite dieses Handbuchs, um sich mit uns in Verbindung zu setzen und die neuesten Supportinformationen zu erhalten.

TechnischeDaten

In diesem Abschnitt werden die technischen Daten für den DRX-702ES angeführt.

Allgemein

DAB/FM/AM-Radio-Tuner mit voller Unterstützung für Band III- und L-Band-DAB-Empfang, für den Empfang aller DAB-Übertragungen. Erfüllt ETS 300 401 vollständig. Mit PAC IM-Technologie, FM- und DAB-Autotuning, RDS-Text im FM-Modus, Analog-Stereo-Ausgabe, optischer und koaxialer 48 kHz S/PDIF Digital-Ausgabe und RDI-Digital-Ausgabe. USB-Port für Software-Upgrades.

Frequenzbereich DAB Band III (174 - 240 MHz) und L-Band (1452-1490 MHz), FM 87,5 -108 MHz, AM 531-1602 kHz.

Integrierter DAC 24-Bit 192 kHz-fähiger Stereo-DAC (nur DAB)

Rückwandanschlüsse

Antennenanschlüsse: RF F-Anschluss 75 Ω für DAB, IEC-Anschluss für FM-Antenne, federnde Klemmen für AM-Schleife (Antennen eingeschlossen)

Dual-Phono für externen Line-Level-Audio-Eingang (von CD-Player oder ähnlichem) mit automatischem Durchgang zur Ausgabe beim Ausschalten

Dual-Phono für Stereo-Analog-Audio-Ausgabe

Optischer Toslink-Anschluss für Digital-S/PDIF-Ausgabe (IEC958 @ 48 kHz)

Koaxialanschluss für Digital-S/PDIF-Ausgabe (IEC958 @ 48 kHz)

Optischer Toslink-Anschluss für digitale RDI-Datenausgabe

USB-Port für funktionelle Upgrades

Frontplattenanschluss 14 " Kopfhöreranschluss (Frontplatte)

Kontrollen On/Off - Schaltet das Gerät ein oder in den Standby-Modus

Drehknopfschalter - Ermöglicht, durch Sender und Menüoptionen zu scrollen sowie diese zu wählen

Autotune - Stellt das Gerät automatisch auf Übertragungssender ein (DAB- oder FM-Modi)

Brightness - Wählt unter 8 Stufen der LCD-Display-Helligkeit

Display - Ändert den Display-Modus

Setup - Ermöglicht Zugriff auf erweiterte Setup-Optionen

Band - Schaltet um zwischen DAB-, FM- und AM-Modi

LCD-Display

Extrem klares STN-LCD-Display mit 16 x 2 Zeichen und 8 für den Benutzer wählbaren Helligkeitsstufen, einschließlich Aus.

Anzeigen Anzeige „Gerät eingeschaltet“

(Frontplatte) Standby-Anzeige

Anzeige für Fernbedienungsaktivität

Anzeige für Stereoempfang

Anzeige für Sekundärsenderverfügbarkeit/-wahl

DAB-/FM-/AM-Modus-Anzeigen

DAB-Leistung

Durchlassbereich - (durch Übertragung begrenzt - DAC kann höhere Bereiche bearbeiten) 20 Hz bis 24 kHz für 48 kHz -Dekodierung; 20 Hz bis 12 kHz für 24 kHz LSF (Low Sample Frequency)-Dekodierung

Gesamtklirrfaktor (Nennleistung) - Geringer als 0,002% bei 1 kHz

S/N-Verhältnis - 103 dB

Stromversorgung Geräuscharme eingebaute Stromversorgung über Hochleistungs-Toroidwandler. 230V AC 50 Hz.

Sicherungsnennstrom

Stromstecker am Gerät bereits mit 125 mA-Sicherung versehen (Ersatzsicherung eingeschlossen). Britischer Netzstecker am Stromkabel bereits mit 3A-Sicherung ausgestattet.

Zulassungen CE-Marke. Erfüllt die EMC- und Niederspannungsrichtlinien (89/336/EEC und 73/23/EEC)

Maße 430mm (Breite) x 65mm (Höhe) x 270mm (Tiefe)

Garantieinformationen

Imagination Technologies Ltd. garantiert dem Endbenutzer, dass dieses Produkt bei normaler Benutzung für einen Zeitraum von zwei (2) Jahren ab dem Kaufdatum frei von Fehlern in Materialien und Verarbeitung ist. Diese Garantie bietet Deckung für Schäden aufgrund von Fertigungs- oder Designfehlern; sie gilt nicht in Fällen wie Unfallschäden, wie auch immer verursacht, Abnutzung, Nachlässigkeit, Verstellung, Modifizierung oder Reparaturen, die nicht von uns genehmigt worden sind. Bitte senden Sie die beiliegende Garantiekarte an uns zurück, um Ihr Produkt bei uns zu registrieren. Falls Sie Schwierigkeiten mit dem Gerät haben, setzen Sie sich mit Ihrem Händler in Verbindung oder mit dem PURE Digital Support unter der Adresse auf der Rückseite dieses Handbuchs.

Index

A

Aktiver Sender 30

Alphanum. 30,33

AM-Antenne 27

AM-Modus 32

AM aerial 26

ANTENNEN-Anschluss 27

Antennenposition 31

Aufwertung für symmetrische Ausgänge 28

AUSGANGS-Anschlüsse 27,28

Autotuning 34

Autotuning-Knopf 30,32,34

B

Batterien 26

Benutzung des DAB-Modus 29

Bereichsknopf 29

Beschädigte Gegenstände 26

Blinkender Cursor 30

C

CD-Player 27

D

DAB-Antenne 27

DAB-Autotuning 29

DAB-LED 29

DAB-Modus 29

Daten 35

Datenrate 31

Datum 31

Display-Helligkeit 29

Display-Knopf 34

Display-Modus 31

DRC 31

DRX-702ES 26

Eingabetastensymbol 33

EINGANGS-Anschlüsse 27

Empfang verbessern 31

Ergänzende Produkte 35

Ersatzsicherung 29

Erstmaliges DAB-Tuning 29

Erstmaliges FM-Tuning 32

F

Fehlende Gegenstände 26

Fernbedienung 26,34

FM-/AM-Display-Modus 33

FM-Antenne 27

FM-Autotuning 29,32

FM-Modus 32

Frequenz 31,33

Frequenzbereich 35

G

Garantieinformationen 35

Garantiekarte 35

H

Helligkeit 29

Hilfe 35

|

Inaktiver Sender (?) 30

K

Kanal 31

Kanalbezeichnung 31

Kanäle 31

Kartoninhalt 26

Keine Sender verfügbar 30,32

L

Lautstärkeregler 34

Liebl.sender 30,33

Liebl.sender zu Vorgaben 30

Liste löschen 33

M

Manuell. Tun. 32,33

Maße 35

Menüoptionen 34

Modus 31

Mono-Modus 31

Multiplex-Name 31

Multiplexe 31

N

Netzanschluss 27

Neue Sender 34

P

PAC II 35

Phono-Kabel 26

Power-Knopf 34

Power-LED 29

Power cable 26

Programmtyp 31,33

Q

Quick start 26

R

RDI-Anschluss 27

RDS-Name 32

RDS-Sender 33

Registrierungskarte 26

Rücktastensymbol 33

S

S/PDIF-Anschlüsse 27

Schutzfilm 27

Scollender Text 31,33

Sekundärdienste 30

Select-Knopf 34

Send.liste kür 30

Send.reih.fol. 30

Send. sendet ni. 30

Sendername 32,33

Sender löschen 33

Sender nicht verfügbar 30

Setting up 27

Setup-Knopf 30,33,34

Sicherungsaustausch 29

Sicherungsnennstrom 35

Sicherung austauschen 29

Sig. qualität 31

Signalqualität 31

Signalstärke (FM/AM) 33

Signalstufe 31

Software-Upgrade 31

Software-Version 31

Software aufwerten 31

Sprache 31

Sprache ändern 31

Stereo-LED 30

Stereo-Modus 31

Sw-Upgrade 31

Sw-Version 31

Symmetrische Ausgänge 28

T

Technische Daten 35

Tuning 29

Tuning-Hilfe 30,32

Tuning-Knopf 30,31,32

Tuningoptionen 33

Manuelles Tuning 33

Sendername 33

Tuningsuche 33

Tuningsuche 32,33

Tuningvorgang 30

U

USB-Port 28,31

V

Verbindungskabel

Antennen 27

CD-R 27

DAT 27

Digitalgeräte 27

Externer Decoder 27

MiniDisc 27

Nebenquelle 27,28

Netz 27

RDI 27

S/PDIF 27

Symmetrische Ausgänge 28

XLR 28

Verbindung der Kopfhörer 27

Vorgaben 34

Vorgabenrückruf 34

Vorgabe leer 34

Vorgabe speichern 34

W

Website 35

X

XLR-Anschlüsse 28

Z

Zeit 31

Zulassungen 35

POWERED BY

Imagination

TECHNOLOGIES

PURE Digital
