DTZ 29 U 3 - Fernseher DAEWOO - Kostenlose Bedienungsanleitung

Produkttyp	Farbfernsehgerät
Marke	DAEWOO
Modell	DTZ 29 U 3
Bildschirmdiagonale	72 cm (29 Zoll)
Abmessungen (B x H x T)	760 x 616 x 484 mm
Gewicht	ca. 42 kg
Stromversorgung	110–230 V AC, 50 Hz
Leistungsaufnahme (Betrieb)	ca. 72 Watt
Standby-Leistung	unter 3 Watt
Musikleistung	2 x 70 Watt
Video-Systeme	PAL/SECAM B/G, D/K, I/I', H, L/L', AV-NTSC
Tuner	Hyperband, digitales Abstimmsystem
Programmspeicherplätze	100
Anschlüsse	2 x EURO-SCART, Front-AV (Cinch), Kopfhörer (3,5 mm Klinke)
Audio-System	Zweikanal-Stereo, NICAM-Stereo
Fernbedienung	R-49C05 / R-49C10 (2 x 1,5V AAA)
Videotext	TOP-Text mit 8-Seiten-Speicher
OSD-Sprachen	18 Sprachen (u.a. Deutsch, Englisch, Französisch)
Besondere Funktionen	Kindersicherung, Sleep-Timer, Weckfunktion, Zoom-Modi, Raumklang
Reinigung	Gerät vor Reinigung vom Netz trennen; nur trockenes Tuch verwenden
Sicherheitshinweise	Nicht Wasser oder Wärmequellen aussetzen; Lüftungsöffnungen freihalten; bei Gewitter Netzstecker ziehen
Umweltschutz	Entsorgung gemäß WEEE-Richtlinie; Verpackung und Altgeräte recyclen

Häufig gestellte Fragen - DTZ 29 U 3 DAEWOO

Wie kann ich die Sender automatisch einstellen?

Wie stelle ich die Uhrzeit ein?

Wie schalte ich den Videotext ein?

Wie aktiviere ich die Kindersicherung?

Wie stelle ich den Sleep-Timer ein?

Wie schließe ich externe Geräte an?

Warum habe ich kein Bild oder kein Ton?

Wie kann ich die Bildqualität anpassen?

Wie reinige ich das Gerät richtig?

Was bedeuten die verschiedenen Tonmodi?

BEDIENUNGSANLEITUNG DTZ 29 U 3 DAEWOO

Farbfernsehgerät GEBRAUCHSANWEISUNG

DTC-20, 21

DTX-21,

DTY-21, 25, 28, 29

DTZ-24, 28, 29

D

Wichtiger Zusatzhinweis

Sehr geehrte Kunden,

vor dem Anschließen des Gerätes und der Inbetriebnahme müssen folgende Hinweise beachtet werden:

1. Sicherheitshinweis:

Nach dem Auspacken des Gerätes muss dieses auf äußere Beschädigungen vor dem Anschließen an das Stromnetz überprüft werden.

Insbesondere darf das Gerät nicht in Betrieb genommen werden, wenn der Netzstecker oder das Netzkabel beschädigt sind.

1. Verwendung / Entsorgung von Batterien / Zubehör / Gerät:

Verbrauchte Batterien dürfen nicht mit dem Hausmüll entsorgt werden! Bitte entsorgen Sie diese nur an den dafür vorgesehenen Stellen (z.B. beim Fachhandel, etc.)

Bitte entfernen Sie die verbrauchten Batterien sofort aus dem Batteriefach, um eventuelle Schäden zu vermeiden, und achten Sie darauf, dass die neuen Batterien auslaufsicher sind.

Bitte beachten Sie die regionalen und nationalen Entsorgungsbestimmungen bzgl. Materialtrennung, Abfallsammlung und Wertstoffhöfen.

Wichtig ! Schonen Sie die Umwelt!

Entsorgen Sie das verbrauchte/alte Zubehör und die Verpackungsmittel nur an den in Ihrem Ort vorgeschriebenen Stellen.

Die Adressen erhalten Sie von Ihrer Gemeinde- bzw. Stadtverwaltung.

INHALTSVERZEICHNIS

FERNBEDIENUNG & TV-ANSCHLÜSSE 2

WICHTIGE SICHERHEITSMAßNAHMEN ....3

INSTALLATION 4

INBETRIEBNAHME....5

ANSCHLUSS EXTERNER GERÄTE 5

TÄGLICHE VERWENDUNG......6

MENÜBESCHREIBUNG 9

VIDEOTEXT 14

FERNBEDIENUNG & TV-ANSCHLÜSSE

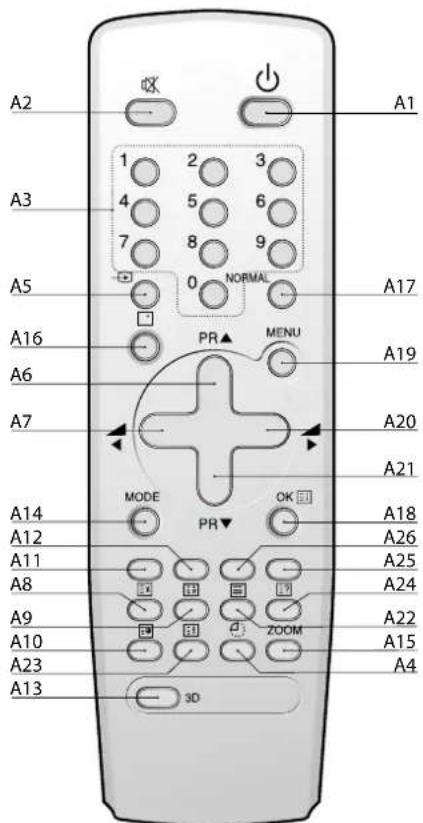

FERNBEDIENUNG

TV-Modus

A1 Netz

A2 Stummschalten

A3 Nummern 0...9

A4 Schlafmodus

A5 TV/AV

A6 Programm aufwärts (Kursor aufwärts)

A7 Lautstärke leiser (Kursor links)

A8.

A9.

A10

A11 Überspringen

A12 Bewegen

A13 3D (SOUNDEFFEKT)

A14 Modus

A15 Zoomen

A16 RECALL (Wiederrufen)

A17 Normal

A18 OK/Voreinstellung

A19 Menü

A20 Lautstärke; lauter (Kursor rechts)

A21 Programm abwärts (Kursor abwärts)

A22 TV VIDEOTEXT

A23

A24.

A25.

A26 Löschen / Einfrieren

A2 A3 A5 A16 A6 A7 A14 A12 A11 A8 A9 A10 A23 A13 A1 1 2 3 4 5 6 7 8 9 0 NORMAL PR ▲ MENU MODE PR OK ZOOM A20 A21 A17 A19 A26 A25 A24 A22 A15 A4 3D

VIDEOTEXT-Modus

A1 Netz

A2 Stummschalten

A3 Nummer 0..9

A4.

A5

A6 Seite aufwärts

Oberes Menü aufwärts

A7 Lautstärke/Helligkeit

A8 Abbrechen

A9 Seite halten

A10 Unterseite

A11 Rot

A12 Grün

A13

A14

A15

A16

A17.

A18 Index

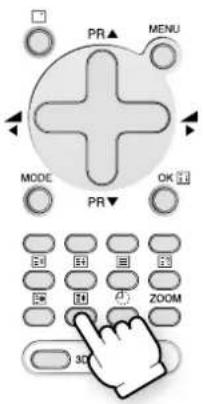

A19 Lautstärke/Helligkeit

Menüauswahl

A20 Lautstärke/Helligkeit

A21 Seite abwärts

A22 VIDEOTEXT TV

A23 Höhe

A24 Fragetaste

A25 Zyanblau

A26 Gelb

BEDIENUNGSELEMENTE AM GERÄT

Vorderseite

B1 NETZHAUPTSCHALTER
B2 Vordere Videoeingangsbuchse
B3 Vordere Audioeingangsbuchse (L + R)
B4 Kopfhörerbuchse
B5 STAND-BY-Anzeige
B6 Fernbedienungssensor
B7 TV / AV-Taste
B8 Lautstärketasten AUF/AB
B9 Programmtasten AUF/AB
B10 S-Videobuchse an der Vorderseite

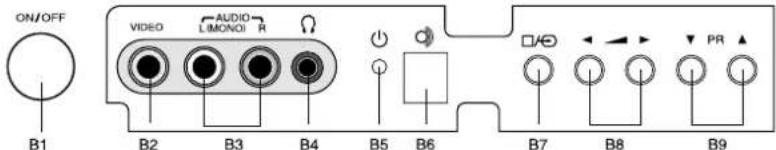

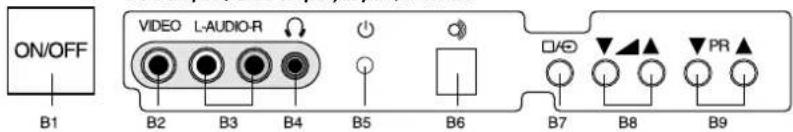

DTC-20,21 / DTY-21,25,28,29 / DTX-21

ON/OFF B1 VIDEO L-AUDIO-R B2 B3 B4 B5 B6 D/Θ B7 B8 PR B9

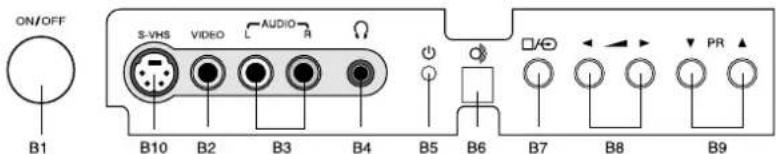

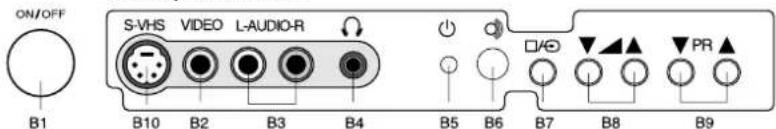

DTZ-24,28 / DTZ-29U7

ON/OFF S-VHS VIDEO L-AUDIO-R B1 B10 B2 B3 B4 B5 B6 B7 B8 B9 □/○ ▼▲ ▲ PR ▲

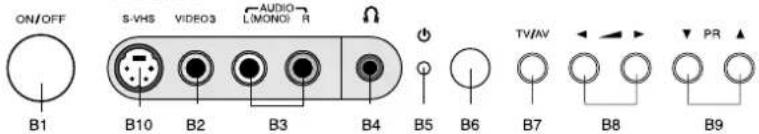

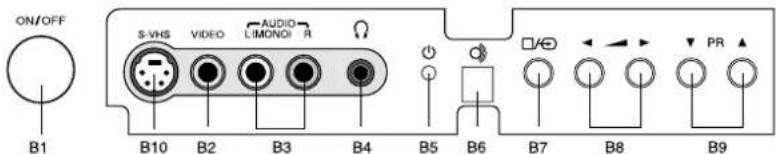

DTZ-29U3

ON/OFF B1 S-VHS VIDEO3 AUDIO L/MONO R B10 B2 B3 B4 B5 B6 TV/AV B7 B8 PR B9

DTY-21G2 / DTX-21G2

ON/OFF VIDEO AUDIO LIMONOI R B1 B2 B3 B4 B5 B6 B7 B8 PR B7 B8 B9

DTZ-2820

ON/OFF B1 S-VHS VIDEO AUDIO LIMONOI R B10 B2 B3 B4 B5 B6 B7 B8 PR B9

DTZ-29G2

ON/OFF B1 S-VMS VIDEO L AUDIO A Ω B10 B2 B3 B4 B5 B6 B7 B8 PR B9

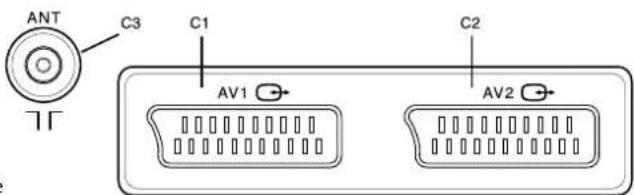

Rückseite

C1 SCART 1 Buchse
C2 SCART 2 Buchse
C3 Antennenbuchse

WICHTIGE SICHERHEITSMASSNAHMEN

Wasser und Feuchtigkeit

Die Geräte dürfen nicht Wasser oder Feuchtigkeit als auch Wassertropfen/spritzer ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Objekte wie Vasen usw. auf dem Gerät platziert werden.

Wärme

Stellen Sie das Gerät niemals nahe Wärmequellen auf.

Platzieren Sie niemals eine offene Flamme, wie z.B. eine Kerze, auf der Oberseite des TV-Gerätes.

Lüftung

Decken Sie nicht die Lüftungsöffnungen im Gehäuse ab und platzieren Sie niemals das Gerät in einem eingeschränkten Bereich/Raum wie z.B. einem Bücherregal oder Einbauschrank, außer es ist genügend Belüftung vorhanden. Sorgen Sie für einen minimalen Freiraum von 10 cm um das Gerät.

Fremdobjekte

Stecken Sie keine Fremdobjekte wie Nadeln und Münzen in die Lüftungsöffnungen.

Blitzschutz

Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus deren Buchsen.

Reinigung

Ziehen Sie während der Reinigung den Netzstecker aus der Steckdose.

Nach Bewegen des Gerätes

Wurde das Gerät bewegt oder gedreht, muss der NETZSCHALTER für mindestens 15 Minuten ausgeschaltet werden, um Farbflecken auf dem Bildschirm zu entfernen.

ABSCHALTUNG

Bitte platzieren Sie den Fernseher so, dass das Gerät einfach vom Netz getrennt werden kann und der Netzanschluss leicht zugänglich ist.

ENTSORGUNG VON GEBRAUCHTEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (ANZUWENDEN IN DEN LÄNDERN DER EUROPÄISCHEN UNION UND ANDEREN EUROPÄISCHEN LÄNDERN MIT EINEM SEPARATEN SAMMELSYSTEM FÜR DIESE GERÄTE)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

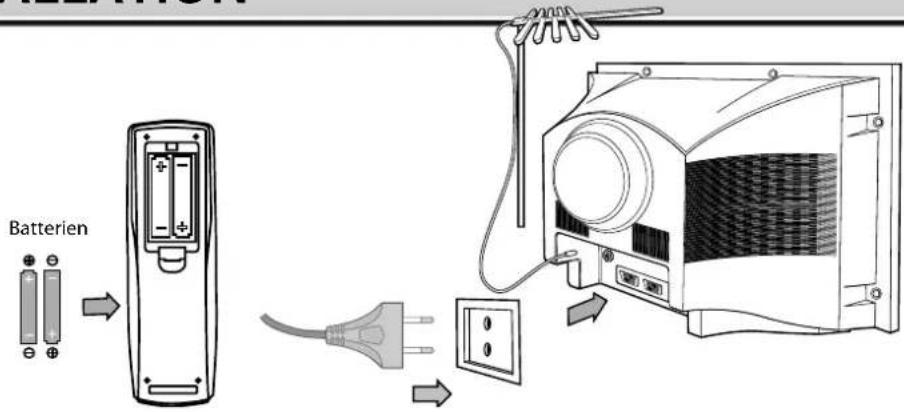

INSTALLATION

Batterien

Öffnen Sie das Fernbedienungsbatterie fach (an der Hinterseite) und setzen Sie zwei Batterien 1,5V Typ AAA ein. Warnung: Achten Sie auf die Batteriepolarität.

Stecken Sie den Netzstecker in eine 230V 50Hz Wechselstromsteckdose.

Verbinden Sie die Antenne mit der Antennenbuchse (C3).

EIN/AUSSCHALTEN

Schalten Sie das TV-Gerät mit dem Netzhauptschalter (B1) an der Vorderseite des Gerätes ein.

Wählen Sie Ihre bevorzugte Sprache aus dem Menü SPRACHE (LANGUAGE) (siehe Abschnitt INBETRIEBNAHME auf Seite 5).

Drücken Sie auf der Fernbedienung die MENÜTASTE (A19), das Hauptmenü erscheint. Wählen Sie die Menüoption INSTALLATION (INSTALL) zum Einstellen und Speichern der TV-Programme.

Wenn Sie zum allerersten Mal das TV-Gerät einschalten, erscheint das Menü LANGUAGE (SPRACHE) auf dem Bildschirm. Dieses Menü soll Ihnen ermöglichen, die Sprache zu wählen, die für alle Bildschirmeinblendungen (OSD- On-Screen-Display ) verwendet wird. Der Benutzer muss eine Sprachauswahl vornehmen, bevor die nächsten Schritte möglich sind.

Die zu diesem Zeitpunkt ausgewählte Sprache kann zu einem späteren Zeitpunkt geändert werden, indem Sie das Menü aufrufen (Zugang über das Menü , siehe späterer Abschnitt unter MENÜBESCHREIBUNG).

Die Beschreibungen in diesem Menü entsprechen der Landeskennzahl (z.B. D = Deutsch, RUS = Russisch usw.).

SPRACHE BG CZ D DK E F FIN GB GR H I N NL P PL RO RUS S

PR MENU MODE PR OK

PR MENU MODE PR OK

Die Auswahl erfolgt mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / CURSOR ABWÄRTS (A21) und CURSOR RECHTS (A20) / LINKS (A7). Sobald Sie mit Ihrer Auswahl zufrieden sind, die OK-Taste (A18) drücken, um die Auswahl zu bestätigen. Die Wahl wird kurz in Rot hervorgehoben, danach verschwindet das Menü.

Aenderungen bei den Sprachen vorbehalten.

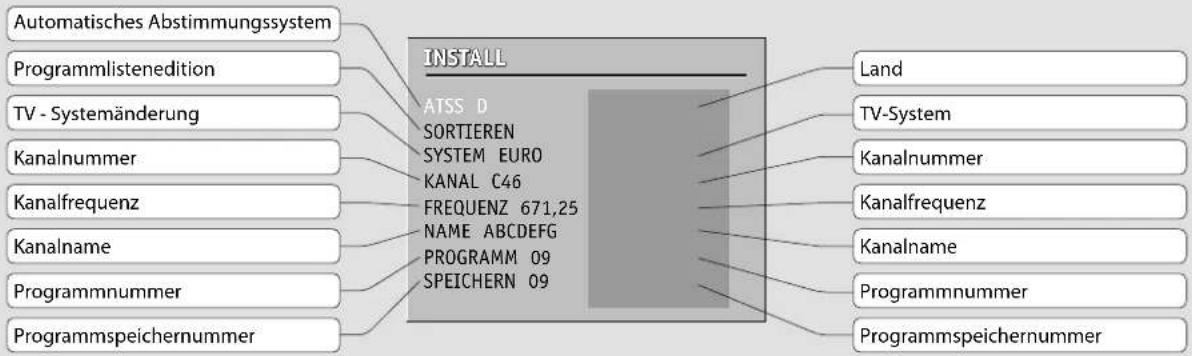

AUTOMATISCHER SENDERSUCHLAUF

Um den automatischen Sendersuchlauf zu starten gehen Sie wie folgt vor:

- wählen Sie die Funktion „ATSS“

- wählen Sie das gewünschte Land

- Drücken Sie die Taste OK (A 18) und halten Sie diese gedrückt bis der automatische

Sendersuchlauf startet und auf dem Bildschirm „Please Wait“ erscheint.

Der Sendersuchlauf kann einige Minuten dauern. Sobald dieser beendet ist erscheint das Menü EDIT.

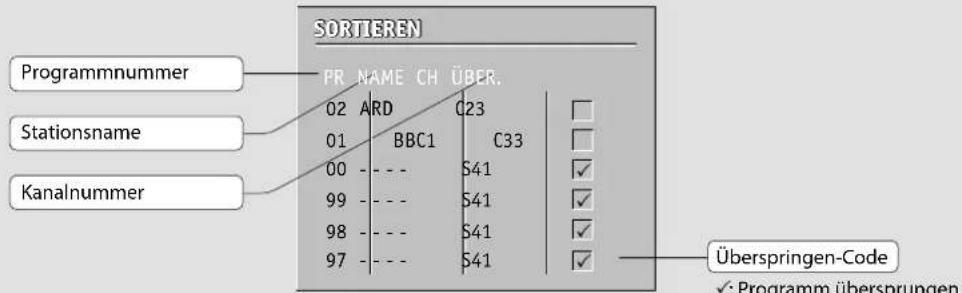

Sie können nun die abgespeicherte Programmreihenfolge ändern. Gehen Sie dabei vor wie auf Seite 11 unter „Aendern der Programmlisten“ erklärt.

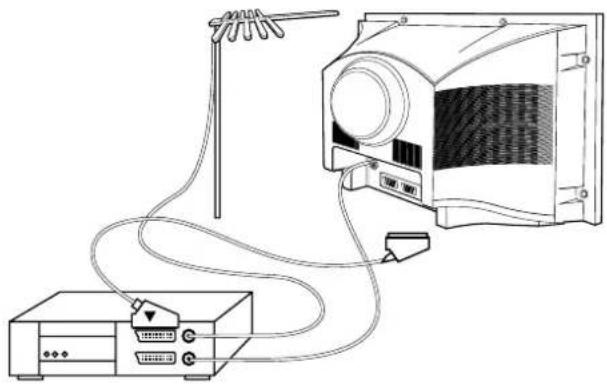

ANSCHLUSS EXTERNER GERÄTE

Die hinteren Buchsen Scart1 (C1), Scart2 (C2), die vordere AV-Buchse (B2) (B3), und die S-VHS-Buchse (B10, option: nur für Flachbildschirme) sind drei Spezialbuchsen für den Anschluss von Audio-Video-Geräten.

Rückseite

Diese Buchse (C1) besitzt Video/Audioeingänge und -ausgänge. Es wird empfohlen, an diese Buchse folgende Geräte anzuschließen, z.B. Dekodierer, Videospiele, DVD-Spieler und die meisten Videorekorder. In den meisten Fällen schaltet das TV-Gerät bei Anschluss von externem Gerät automatisch auf AV um, wenn nicht, dann drücken Sie die TV/AV-Tasten (A5) oder (B7) zur Auswahl von AV1.

Diese Buchse (C2) besitzt Video/Audioeingänge und -ausgänge. Es wird empfohlen, an diese Buchse folgende Geräte anzuschließen, z.B. Dekodierer, Videospiele, DVD-Spieler und die meisten Videorekorder. In den meisten Fällen schaltet das TV-Gerät bei Anschluss von externem Gerät automatisch auf AV um, wenn nicht, dann drücken Sie die TV/AV-Tasten (A5) oder (B7) zur Auswahl von AV2 wählen. Sie können auch ein S-VHS Signal mit der SCART 2 Buchse empfangen, durch Auswahl von S-VHS 2 mit den Tasten TV/AV (A5) oder (B7).

Wichtig für VIDEOREKORDER / DVD-Spieler / Videospiele / Pay-TV-Dekoder :

Wenn Ihre Videoausrüstung keine SCART-Buchse(n) besitzt, oder wenn Sie nur die Anntenenverbindung (RF) verwenden wollen (nicht empfohlen), dann sollten Sie den Programmkanal PR 00 am TV-Gerät für beste Bildwiedergabe nutzen.

Vorderseite

NORMAL MENU MODE PR OK

VORDERE AV-BUCHSE (AV3)

Die vordere AV-Buchse (B2) - (B3) besitzt Audio- und Videoeingänge. Zum Umschalten von TV auf diese Eingänge die Tasten TV / AV (A5) oder (B7) verwenden und AV3 auswählen.

TV/AV-Auswahl

Zum Umschalten zwischen TV und einem angeschlossenen externen Gerät. Durch wiederholtes Drücken der Taste an der Fernbedienung TV / AV (A5) oder TV / AV (B7) an der Vorderseite des Gerätes ändert sich der Menübildschirm wie folgt (SVHS3 ist eine Option):

AV1 → AV2 SVHS2 AV3 SVHS3 TV →

Bemerkung: Falls die Signalquelle ab Scart-1 (AV-1) RGB ist (normalerweise von einem DVD-Player, dann wir AV-1 RGB angezeigt.

ONOFF VIDEO LAUDIHR PR VIDEOSPIELE VORDERE S-VIDEOBUCHSE (DTZ-2) ODER CAMCORDER Die vordere S-VIDEO-Buchse (B1 Es ist notwendig, die Audioeingä verbinden, um Audio und Video von TV auf diese Eingänge die T on TV auf diese Eingänge die T on TV auf diese Eingänge die T

KOPFHÖRERBUCHSE

Zum Anschluss eines Kopfhörers mit einem 3,5 mm Stecker (in die Kopfhörerbuchse (B4) einstecken). Der Ton der Lautsprecher wird dadurch automatisch ausgeschaltet.

VORDERE S-VIDEOBUCHSE (DTZ-24,28,29)

Die vordere S-VIDEO-Buchse (B10) besitzt nur Videoeingänge. Es ist notwendig, die Audioeingänge mit Buchse (B3) zu verbinden, um Audio und Video zu erhalten. Zum Umschalten von TV auf diese Eingänge die Tasten TV / AV (A5) oder (B7) verwenden und S-VHS 3 wählen.

TÄGLICHE VERWENDUNG

DAS TV-GERÄT EINSCHALTEN

1) Sollte die STANDBY-Anzeige (B5) rot sein, befindet sich das TV-Gerät im STANDBY-Modus. Sie können das Gerät mit der Fernbedienungstaste POWER (Ein/Aus) (A1) oder den Nummerntasten 0...9 (A3) oder den Tasten PROGRAMM AUFWÄRTS (A6) / ABWÄRTS (A21) einschalten. Die Programmtasten AUFWÄRTS/ABWÄRTS (B9) an der Vorderseite des Gerätes können auch verwendet werden. Sobald die STANDBY-Anzeige auf Grün wechselt, erscheint das Bild auf dem Bildschirm.

2) Sollte die STANDBY-Anzeige (B5) nicht leuchten, ist das TV-Gerät ausgeschaltet. Sie müssen den Netzhauptschalter (B1) an der Vorderseite des TV-Gerätes drücken. Sollte kein Bild erscheinen, so leuchtet die STANDBY-Anzeige Rot. Verwenden Sie in diesem Fall die Fernbedienung wie unter Punkt 1 beschrieben.

3) Sollte die STANDBY-Anzeige (B5) Rot und Grün blinken, befindet sich das TV-Gerät im Kindersicherungsmodus. Es ist notwendig, die Fernbedienung zu verwenden, die Tasten Ein/Aus (A1), NUMMERNTASTEN 0....9 (A3) oder PROGRAMMTASTEN AUFWÄRTS (A6) / ABWÄRTS (A21). Die PROGRAMMTASTEN AUFWÄRTS/ABWÄRTS (B9) an der Vorderseite des Gerätes werden nicht funktionieren. Sobald die STANDBY-Anzeige auf Grün wechselt, erscheint das Bild auf dem Bildschirm.

1 2 3 4 5 6 7 8 9 0 NORMAL

区 1 2 3 4 6 7 9 -∞ 0 NORMAL

DAS TV-GERÄT AUSSCHALTEN

1) Drücken Sie die Fernbedienungstaste NETZ (A1) zum Ausschalten in den STANDBY-Modus (niedriger Stromverbrauch), wodurch Sie das TVGerät jederzeit mit der Fernbedienung schnell wieder einschalten können (siehe oben EINSCHALTEN DES TVGERÄTES).

2) Drücken Sie den Netzhauptschalter (B1) an der Vorderseite des Gerätes. Das TV-Gerät wird vollständig ausgeschaltet. In diesem Fall müssen Sie den Netzhauptschalter (B1) erneut verwenden, um das Gerät wieder einzuschalten (Fernbedienung ohne Funktion) (siehe oben EINSCHALTEN DES TV-GERÄTES).

Anmerkung: Sollte nach 30 Minuten kein Sendesignal empfangen werden, schaltet das TV-Gerät automatisch in den STANDBY-Modus.

PROGRAMMAUSWAHL (VON 0 BIS 99)

Direkte Auswahl

Verwenden Sie die Fernbedienungstasten 0....9 (A3).

Die zweite Ziffer innerhalb von 2 Sekunden eingeben.

Auswahl Aufwärts / Abwärts

Verwenden Sie die Fernbedienungstasten PROGRAMM AUFWÄRTS (A6) /

ABWÄRTS (A21) oder die Tasten PROGRAMM AUFWÄRTS /

ABWÄRTS (B9) an der Vorderseite des Gerätes.

KLANGEINSTELLUNG

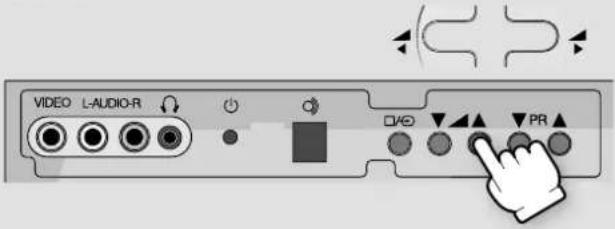

Lautstärkeeinstellung

Verwenden Sie die

Fernbedienungstasten LAUTSTÄRKE

HÖHER (A20) / WENIGER (A7) oder

die Tasten LAUTSTÄRKE HÖHER

/WENIGER (B8) an der Vorderseite des Gerätes.

VIDEO L-AUDIO-R □/A0 ▼▲ ▼ PR ▲

Stummschalten

Schalten Sie den Ton durch Drücken der Taste

STUMMSCHALTEN (A2) aus.

Das Logo "呎" wird angezeigt. Die vorherige

Toneinstellung wird wiederhergestellt, nachdem die

Taste (A2) zum zweiten Mal gedrückt wurde.

Wird eine Klangwiedergabefunktion verwendet

(z.B. LAUTSTÄRKE 3D), wird die STUMMSCHALTUNG

ebenfalls rückgängig gemacht.

ON 1 4 7 0 NORMAL 3 6 9

Hergestellt unter der Lizenz von Dolby Laboratories.

"Dolby" - und das "DD" - Zeichen sind eingetragene Warenzeichen

Dolby Laboratories.

Monoklang, Duale Sprachwiedergabe

- Sollte die Klangqualität aufgrund eines schlechten Empfangs schlecht sein, so können Sie mit der Fernbedienungstaste MODUS (A14) von Stereoempfang auf Monoempfang umschalten. Die Programmstatusanzeige zeigt „MONO“ durch das Symbol 🔒 icon.

- Andererseits erlaubt diese Funktion und MODUS-Taste (A14) während eines Programms mit dualer Sprachübermittlung das Umschalten zwischen der ersten und zweiten Sprache. Die Programmstatusanzeige zeigt „DUAL 1“ oder „DUAL 2“ (plus NICAM gemäß dem empfangenen Signal) an. - Um zum anfänglichen Zustand zur Taste (A14) zu drücken

PR MENU MODE OK ZOOM 3D

Klangeffekte

Ein Raumklang-Effekt (SPATIAL) ist mit der Fernbedienungstaste 3D (A13) verfügbar.

Folgende Anzeige erscheint:

RAUMKLANG STEREO 18:30 Räumlicher Klangeffekt Klangübertragungsmodus Uhr

Rückkehr zur anfänglichen Klangwiedergabe durch erneutes Drücken von 3D (A13).

Die folgende Anzeige erscheint:

AUS STEREO 18:30 Kein Klangeffekt Klangübertragungsmodus Uhr

Als Option stehen die Klangeffekte PANORAMA und „Dolby Virtual“ mit der gleichen Taste zur Verfügung. Für andere Einstellungen (BALANCE, EQUALIZER, AVL), das Menü SOUND (KLANG) (Seite 10) verwenden.

BILDEINSTELLUNGEN

Sie können mit der Fernbedienungstaste NORMAL (A17) drei Bildeinstellungen wählen,:

• Normal I (standardmäßiges hartes Bild)
• Normal II (standardmäßiges weiches Bild)
• Eigene Einstellung

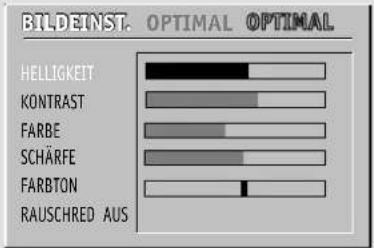

Für andere Einstellungen: HELLIGKEIT, KONTRAST, FARBTON, SCHÄRFE,

RAUSCHENVERRINGERUNG das Menü BILD verwenden.

Sollte ein NTSC-Signal empfangen werden, steht auch die TINT-Einstellung zur Verfügung.

01 ARD NORMAL I 18:30 ℃

01 ARD OPTIMAL 18:30 ℃

7 0 NORMAL ENU MODE PR OK

SCHLAFFUNKTION (SLEEP)

Das Gerät schaltet nach einer eingestellten Zeitdauer aus (in den STANDBY-Modus. Durch mehrmaliges Drücken der Fernbedienungstaste SCHLAFEN (SLEEP) (A4) können Sie folgende Einstellungen wählen:

AUS → 20 min → 40 min → 60 min → 80 min → 100 min → 120 min → AUS

01 ARD STEREO 20 Verbleibende Zeit (Minuten) bis zum Abschalten.

Die verbleibende SCHLAFZEIT (vor dem Ausschalten des TV-Gerätes) kann jederzeit durch erneutes Drücken der Fernbedienungstaste SCHLAFEN (SLEEP) (A4) kontrolliert werden. Ein zweites Drücken (während aktiver Statusanzeige) ändert die verbleibende SCHLAFZEIT.

FORMATAUSWAHL

AUTOMATISCHE EINSTELLUNG:

Sollten WSS-Informationen (Wide Screen Signal = Breitbildsignal) übertragen werden, wird das passendste Format automatisch gewählt.

Sollten WSS-Informationen (Wide Screen Signal = Breitbildsignal) nicht übertragen werden, wird das Standardformat gewählt (siehe Seite 13, AUTOMATISCHE

ZOOMFUNKTION unter FUNKTIONSMENÜ). Ansonsten kann der bevorzugte Modus des Benutzers durch mehrmaliges Drücken der Fernbedienungstaste ZOOMEN (A15) eingestellt werden:

Fernsehformat 4:3

Die folgenden Bildformate sind verfügbar:

AUTO→14:9→16:9→FULL SCREEN→AUTO

Fernsehformat 16:9

Die folgenden Bildformate sind verfügbar:

AUTO→4:3→ZOOM 14:9→ZOOM 16:9→FULL SCREEN→AUTO

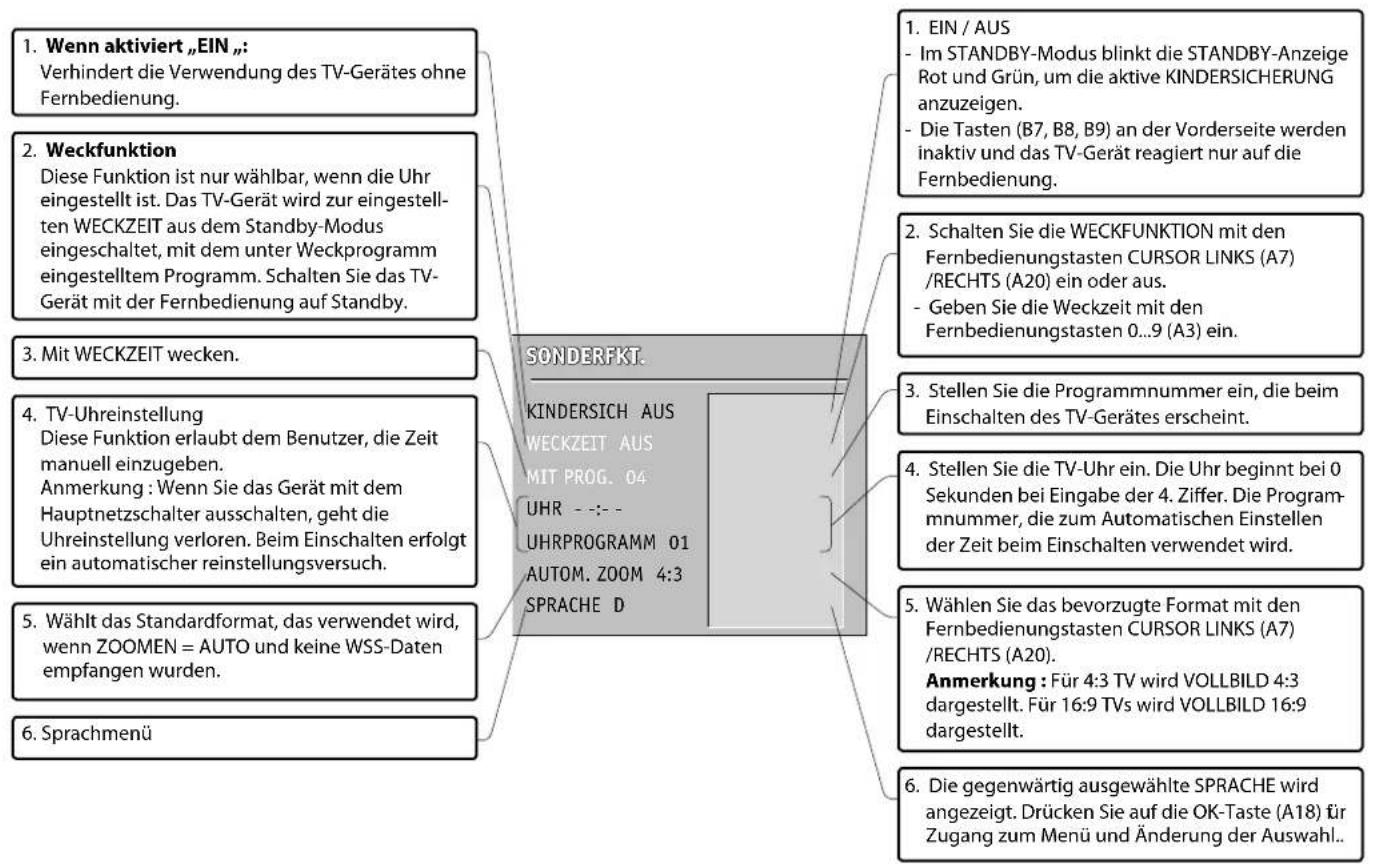

MENÜSPRACHAUSWAHL, KINDERSICHERUNG, UHREINSTELLUNG, WECKFUNKTION, RAUSCHENVERRINGERUNG

Diese Funktionen sind im FUNKTIONENMENÜ verfügbar (siehe Beschreibung Seite 13).

KINDERSICHERUNG

Diese Funktion erlaubt das Einschalten des TV-Gerätes nur mit der Fernbedienung. Sobald der Benutzer diese KINDERSICHERUNG EIN oder AUSGESCHALTET hat, verbleibt sie in diesem Zustand, bis der Benutzer erneut eine Änderung vornimmt.

WECKEN

Es ist notwendig, die Uhr einzustellen (manuell oder automatisch), um diese Funktion verwenden zu können. Ist die Uhr nicht eingestellt (--:-- wird angezeigt), stehen die Funktionen WECKZEIT und WECKPROGRAMM nicht zur Verfügung.

Die Standardeinstellung für WECKZEIT entspricht der „AUS“-Position. Nach jeder Verwendung (das TV-Gerät schaltet sich entsprechend vorheriger Einstellung ein) wird die WECKZEIT in die „AUS“-Position zurückgesetzt, es wird immer die zuletzt vorgenommene Einstellung gespeichert.

UHREINSTELLUNG

Das TV-Gerät wird automatisch versuchen, die Uhr einzustellen, wenn es eingeschaltet wird (mit dem Netzhauptschalter). Es verarbeitet Referenzinformationen im Videotextsignal des laut UHRPROGRAMM definierten Kanals. Deswegen ist eine automatische Uhreinstellung nur möglich, wenn Videotext auf diesem Kanal verfügbar ist. Sollte die Zeit nicht automatisch empfangen werden (die Uhr zeigt ---: an), dann

wird das TV-Gerät versuchen, nochmals die Uhr einzustellen, wann immer das Gerät aus dem Standby-Modus eingeschaltet wird. Als Alternative kann der Benutzer die UHR-Funktion manuell einstellen, dann wird die Uhr allerdings nicht periodisch aktualisiert, wie dies bei automatischer Einstellung geschieht. Wir empfehlen, dass der Benutzer (wenn verfügbar) ein UHRPROGRAMM wählt, welches die automatische Aktualisierung der Zeit ermöglicht.

ZOOMSTEUERUNG ( STANDARD )

Sollte die ZOOM-Steuerung auf AUTO eingestellt sein (A15, siehe Seite 8, FORMATAUSWAHL), dann wird das dargestellte Bildformat von den empfangenen WSS-Datensignalen gesteuert. In der Abwesenheit von WSS (dies kann oft der Fall sein) muss ein Standardformat verwendet werden. Dieses Standardformat kann mit der ZOOM-AUTO-Funktion ausgewählt werden.

SPRACHE

Kann jeder Zeit vom Benutzer im Menü SPRACHE geändert werden (Zugang über FUNKTIONENMENÜ).

MENÜBESCHREIBUNG

HAUPTMENÜ

Alle MENÜS werden innerhalb 60 Sekunden ausgeblendet, wenn Sie auf keine Taste drücken.

Drücken Sie auf der Fernbedienung die Taste MENÜ (MENU) (A19), das Hauptmenü wird angezeigt.

Jetzt haben Sie die Wahl zwischen einigen Untermenüs:

Möchten Sie das Hauptmenü verlassen wollen, drücken Sie ein zweites Mal auf die MENÜ-Taste (A19).

• Zur Auswahl einer der Untermenüs die Fernbedienungstasten CURSOR AUFWÄRTS (A6), ABWÄRTS (A21) drücken.
• Für den Zugriff auf das gewählte Untermenü die Fernbedienungstaste OK (A18) drücken.

PR MENU MODE PR OK 31

Anmerkung: Im AV-Modus stehen die INSTALLATIONS-Menüs (INSTALL) nicht zur Verfügung und sind nicht wählbar.

VERWENDUNG DER UNTERMENÜS

Die hier verwendeten Untermenüs lauten: BILDEINST. (PICTURE), TONEINST. (SOUND), INSTALL. (INSTALL), SONDERFKT (FEATURES).

- Ändern Sie die Funktionen wie folgt :

PR MENU MODE PR OK

PR MENU MODE PR OK

PR MENU MODE PP OK

PR MENU MODE PR OK

- Wählen Sie die gewünschte Position durch die Verwendung der Fernbedienungstasten CURSOR AUFWÄRTS (A6) oder ABWÄRTS (A21).

- Die Fernbedienungs- tasten CURSOR LINKS (A7) oder RECHTS (A20), wenn Sie die Funktion ändern möchten.

- Die Fernbedienungstasten 0...9 (A3), um neue Daten direkt einzugeben.

- Speichern (im Bedarfsfall) durch Drücken der OK-Taste (A18) auf der Fernbedienung.

- Verlassem zum Hauptmenü durch Drücken der Taste MENÜ (A19).

BILDMENÜ

(siehe Betriebsanweisungen Seite 9, VERWENDUNG DER UNTERMENÜS)

• Auswahl und Einstellung der Pegel jeder Funktion : HELLIGKEIT, KONTRAST, FARBTON, SCHÄRFE, TINT (wenn verfügbar).
• Der oben geänderten Werte werden automatisch im FAVORIT-Modus gespeichert.
• Die Funktion RAUSCHENVERRINGERUNG kann ein- oder ausgeschaltet werden.
• Die Tasten OK (A18) oder NORMAL wählen die Bildvoreinstellungen FAVORIT, NORMAL I, NORMAL II. Die gegenwärtig gewählte Voreinstellung wird in der Menükopfzeile angezeigt.
• Die FAVORIT-Einstellung beinhaltet die zuletzt vorgenommenen Änderungen. Sollte die NTSC-Norm festgestellt werden (z.B. von einem mit AV1 verbundenen VHSVideorekorder), ist TINT (Farbton) verfügbar. Ansonsten wird TINT angezeigt, ist aber nicht wählbar.

BILDEINST. OPTIMAL OPTIMAL HELLIGKEIT KONTRAST FARBE SCHÄRFE FARBTON RAUSCHRED AUS

KLANGMENÜ

TONEINST. LAUTSTÄRKE BALANCE EQUALIZER MUSIC TONANPASS. AUS

AVL = Automatische Lautstärkeregelung

(siehe Betriebsanweisungen Seite 9, VERWENDUNG DER UNTERMENÜS)

PR MENU MODE PR OK

- Wählen Sie die Funktion LAUTSTÄRKE (VOLUME) zur Einstellung der Lautstärke.

- Wählen Sie die Funktion BALANCE zur Einstellung der Klangbalance zwischen rechten und linken Lautsprechern. Leuchtet die Anzeige rot, wurde die mittlere Balance gefunden.

- Verwenden Sie die Funktion EQUALIZER, um die Klangvoreinstellungen MUSIK, SPRACHE, NORMAL, OPTIMAL mit den Tasten CURSOR LINKS (A7), RECHTS (A20) zu wählen. Die Voreinstellung OPTIMAL beinhaltet die zuletzt vorgenommenen Einstellungen im Menü EQUALIZER.

- Mit der OK-Taste (A18) gelangen Sie in das Menü EQUALIZER, um dort Änderungen vorzunehmen.

- Die Funktion AVL (Automatische Lautstärkeregelung) beinhaltet entsprechend Ihren Wünschen 4 Lautstärkepegel. Diese Funktion korrigiert große Lautstärkeänderungen, die z.B. beim Umschalten von Spielfilmen zu Werbung auftreten. Die Funktion AVL löst dieses Problem durch das Ausgleichen der Lautstärkewiedergabe für einen KURZEN oder LANGEN Zeitraum (mit Bezug zur Zeitdauer des Ausgleicheffekts).

EQUALIZERMENÜ

• Wählen Sie das Equalizer-Band mit den Tasten CURSOR LINKS (A7) oder RECHTS (A20).
• Justieren Sie den Pegel aller 5 Equalizer-Bänder 100, 300, 1k, 3k, 8k mittels der Tasten CURSOR AUFWÄRTS (A6) und ABWÄRTS, (A21).
• Die oben veränderten Werte werden automatisch im FAVORIT-Modus gespeichert.
• Die OK-Taste (A18) wählt die Bildvoreinstellungen MUSIK, SPRACHE, NORMAL, OPTIMAL.
  Die gegenwärtig gewählte Einstellung wird in der Menükopfzeile angezeigt.
  Die Voreinstellung FAVORIT beinhaltet immer die zuletzt eingegebenen Einstellungen.

(Bedienungsanweisungen siehe Seite 9, VERWENDUNG DER UNTERMENÜS)

Automatisches Abstimmungssystem

Wenn Sie einen Satellitendekodierer besitzen müssen Sie Ihren Dekodierer mit dem TV-Gerät über die Antennenbuchse (C3) verbinden, Sie müssen den Demodulator einschalten und einen Sender z.B. ARD einstellen, bevor Sie ATSS starten können.

ATSS = Automatic Tuning and Sorting System (Automatisches Abstimmungs- und Sortiersystem). Start der ATSS-Funktion:

• Wählen Sie die Funktion „ATSS“.
• Entsprechendes Land einstellen.
• Drücken und halten Sie die OK-Taste (A18), um die automatische Abstimmung zu starten.

Die ATSS-Funktion wurde gestartet, wenn die Mitteilung „Bitte warten“ (in roten Buchstaben) im Hilfsanweisungskasten unter dem Installationsmenü erscheint.

Ist die ATSS-Funktion beendet, werden die gespeicherten Programme mit der Menüpräsentation EDIT auf dem Bildschirm dargestellt, (zum Verlassen der Abstimmung vor dem Ende der automatischen Abstimmung die Fernbedienungstaste MENÜ (A19) drücken).

Ändern der Programmlisten

Ermöglicht die leichte Änderung vorhandener Programmreihenfolgezuordnungen mit der Menüfunktion EDIT wie folgt:

SORTIEREN PR NAME CH ÜBER. 02 ARD C23 01 BBC1 C33 00 S41 ✓ 99 S41 ✓ 98 S41 ✓ 97 S41 ✓ Programmnummer Stationsname Kanalnummer Überspringen-Code ✓: Programm übersprungen

Überspringen-Code
√: Programm übersprungen Leeres Feld: Programm wird nicht übersprungen

Zugang zum Menü EDIT: Aus dem Menü INSTALLIEREN, „Edit“ wählen und OK (A18) drücken, das Menü EDIT erscheint.

Das gegenwärtige angezeigte Programm wird in Blau hervorgehoben (auf der Mittellinie). Im vorgenannten Fall lautet das gegenwärtige Programm PR00. Die 3 vorherigen und 3 folgende Programme werden immer angezeigt. Es kann jedes Programm von 00 bis 99 gewählt werden, mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21).

Die gespeicherten Programme können folgendermaßen geändert werden:

Kanal überspringen

- Sie können Überspringen „JA „ oder „NEIN“ wählen, mit der Fernbedienungstaste „Überspringen (Skip)“ (A11). Ein Programm mit Überspringen „JA „ erscheint nicht auf dem Bildschirm, wenn Kanäle mit den Tasten PROGRAMM AUFWÄRTS (A6) / ABWÄRTS (A21) geändert werden.

PR▲ PR▼ 30 ZOOM

Manuelle Kanalabstimmung

Wählen Sie einen Ausgangspunkt

- Wählen Sie mit „Programm“ das Programm, das Sie zuerst manuell abstimmen möchten. Dann werden Kanalnummer, Frequenz, Name und Programmnummer dieses Programms im Installationsmenü dargestellt.

PR MENU MODE PR OK

TV-Systemänderung

Im Bedarfsfall können Sie das TVSystem ändern:

- Wählen Sie die Funktion „System“.

- Wählen Sie zwischen den Systemen FRANCE (L/L'), GB (I), EURO (B/G), E/ EURO (D/K).

Dann wird das angezeigte Programm zum gewählten System geändert.

Kanal löschen

- Wählen Sie das zu löschende Programm mit der Fernbedienungstaste CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21). - Drücken Sie die gelbe Fernbedienungstaste „Löschen“ (A26). Das gelöschte Programm wird zu Programmnummer 99 bewegt, „Überspringen“ wird zu „JA“ geändert. Das vorhandene Programm 99 wird zu Programmnummer 98 bewegt und so weiter.

PR▲ PR▼ 3D ZOOM

Kanalsuche

- Wählen Sie die Funktion „Frequenz“. - Die Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7) zum Starten der manuellen Abstimmung drücken und länger als 1 Sekunde gedrückt halten. - Die Suche stoppt automatisch beim nächsten gefundenen Kanal (zum Stoppen der Abstimmung die Fernbedienungstaste MENÜ (A19) drücken).

Anmerkung: Sie können ein Programm direkt durch Dateneingabe in der Menüleiste für „Kanal“ oder „Frequenz“ einstellen.

Feinabstimmung durchführen

- Sollten Sie kein gutes Bild oder angemessene Qualität aufgrund eines schlechten Empfangs erhalten, können Sie eine Feinabstimmung durchführen. - Wählen Sie die Funktion „Frequenz”. - Drücken Sie für weniger als 1 Sekunde die Fernbedienungstasten CURSOR RECHTS(A20) / LINKS(A7), um die Feinabstimmung aufwärts/abwärts in Schritten von 0,05MHz (50 kHz) durchzuführen.

Kanalreihenfolge ändern

- Wählen Sie das zu bewegende Programm mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21). - Drücken Sie die grüne Fernbedienungstaste „Bewegen „ (A12): die Programmreihe ist in Grün hervorgehoben und kann zu einer anderen Position mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21) bewegt werden. - Wenn die erwünschte Position erreicht wurde, die neue Position durch Drücken der grünen Fernbedienungstaste „Bestätigung„ (A12) bestätigen. Darauf wechselt die Programmreihe erneut zu Blau.

PR▲ 55 3M DM PR▼ 3D

Stationsnamen eingeben

Es ist möglich, Ihre eigene Namenswahl für jedes Programm einzugeben. Sie können einen vorhandenen Namen ändern oder einen neuen Namen dort eingeben, wo keiner vorhanden ist.

Wenn kein Name vorhanden ist erscheint „----“ im Installationsmenü und in der Programmstatusanzeige ( siehe Abschnitt PROGRAMMSTATUSANZEIGE auf Seite 8).

- Wählen Sie die Funktion „NAME”. - Wählen Sie eine der 7 Buchstabenpositionen mit den Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7), um den Cursor zu bewegen. - Verwenden Sie dann die Tasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21), um die gewünschten Buchstaben für diese Position zu wählen. - Wiederholen Sie die letzten zweiweisungen für weitere gewünschte Positionen. - Sobald der Name eingegeben wurde, die Taste OK (A18) zum Speichern drücken. Der Name wird mit der gegenwärtig in der Reihe „Speichern“ angezeigten Programmnummer gespeichert. Die Programmnummer „Speichern“ wird kurz in Rot hervorgehoben.

Programm speichern

- Wählen Sie die Funktion „Speichern”. - Geben Sie die zu speichernde Programmnummer mittels Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7) ein, oder direkt durch die Verwendung der Fernbedienungstasten 0...9 (A3). - Drücken Sie zwecks Bestätigung auf die OK Taste (A18).

Anmerkungen: Diese Funktion kann auch verwendet werden, wenn Sie ein Programm kopieren möchten, das bereits mit einer anderen Programmnummer gespeichert ist.

MENÜ SONSTIGES (FEATURES)

Siehe Abschnitt nahe dem Ende von Abschnitt TÄGLICHE VERWENDUNG für eine detailliertere Erklärung dieser Funktionen.

(Betriebsanweisungen siehe Seite 9, VERWENDUNG DER UNTERMENÜS)

1. Wenn aktiviert „EIN „: Verhindert die Verwendung des TV-Gerätes ohne Fernbedienung. 2. Weckfunktion Diese Funktion ist nur wählbar, wenn die Uhr eingestellt ist. Das TV-Gerät wird zur eingestellten WECKZEIT aus dem Standby-Modus eingeschaltet, mit dem unter Weckprogramm eingestelltem Programm. Schalten Sie das TV-Gerät mit der Fernbedienung auf Standby. 3. Mit WECKZEIT wecken. 4. TV-Uhreinstellung Diese Funktion erlaubt dem Benutzer, die Zeit manuell einzugeben. Anmerkung : Wenn Sie das Gerät mit dem Hauptnetzschalter ausschalten, geht die Uhreinstellung verloren. Beim Einschalten erfolgt ein automatischer reinstellungsversuch. 5. Wählt das Standardformat, das verwendet wird, wenn ZOOMEN = AUTO und keine WSS-Daten empfangen wurden. 6. Sprachmenü SONDERFKT. KINDERSICH AUS WECKZEIT AUS MIT PROG. 04 UHR - -:- UHRPROGRAMM 01 AUTOM. ZOOM 4:3 SPRACHE D 1. EIN / AUS - Im STANDBY-Modus blinkt die STANDBY-Anzeige Rot und Grün, um die aktive KINDERSICHERUNG anzuzeigen. - Die Tasten (B7, B8, B9) an der Vorderseite werden inaktiv und das TV-Gerät reagiert nur auf die Fernbedienung. 2. Schalten Sie die WECKFUNKTION mit den Fernbedienungstasten CURSOR LINKS (A7) /RECHTS (A20) ein oder aus. - Geben Sie die Weckzeit mit den Fernbedienungstasten 0...9 (A3) ein. 3. Stellen Sie die Programmnummer ein, die beim Einschalten des TV-Gerätes erscheint. 4. Stellen Sie die TV-Uhr ein. Die Uhr beginnt bei 0 Sekunden bei Eingabe der 4. Ziffer. Die Programmnummer, die zum Automatischen Einstellen der Zeit beim Einschalten verwendet wird. 5. Wählen Sie das bevorzugte Format mit den Fernbedienungstasten CURSOR LINKS (A7) /RECHTS (A20). Anmerkung : Für 4:3 TV wird VOLLBILD 4:3 dargestellt. Für 16:9 TVs wird VOLLBILD 16:9 dargestellt. 6. Die gegenwärtig ausgewählte SPRACHE wird angezeigt. Drücken Sie auf die OK-Taste (A18) für Zugang zum Menü und Änderung der Auswahl.

SPRACHENMENÜ

• Wählen Sie die bevorzugte SPRACHE mit den Tasten CURSOR LINKS (A7), RECHTS (A20) und CURSOR AUFWÄRTS (A6) oder ABWÄRTS (A21).
• Drücken Sie OK (A18) zur Bestätigung der Auswahl (die Auswahl wird in Rot hervorgehoben).

Aenderungen bei den Sprachen sind vorbehalten.

SPRACHE

BG	CZ	D	DK	E
F		FIN	GB		GR	H
I		N	NL		P	PL
RO		RUS	S

AUFRUFEN/VERLASSEN DES VIDEOTEXTMODUS

- Wählen Sie das gewünschte Programm mit Videotext.

- Drücken Sie die Fernbedienungstaste VIDEOTEXT (A22), um den Videotextmodus zu wählen. Die anfängliche Seite (oder die zuletzt betrachtete Seite, wenn Sie Videotext bereits mit dem gegenwärtigen Kanal verwendet haben) erscheint.

- VIDEOTEXT-UND-VIDOTEXT-Funktion(TAT)(optional): wenn Sie zwei VT-Seiten gleichzeitig auf dem Bildschirm sehen möchten, so drücken Sie die Taste (☐)(A22) nochmal. In diesem TAT-Modus wird die aktive VT-Seite auf der linken Fläche des Bildschirms dargestellt und unten erscheinen farbig die verfügbaren VT-Seiten.

Die passive VT-Seite, welche ganz links angeordnet ist, ist mit der aktiven VT-Seite direkt verbunden.

Gewöhnlich ist diese passive Seite die nächste Seite nach der aktiven VT-Seite. Mit den Tasten der Fernbedienung RECHTS (A20) / LINKS (A7), können Sie die aktive VT-Seite wechseln. Zum Beispiel, die Indexseite können Sie durch drücken der Taste (A9) auf der einen Seite des Bildschirms halten, und die aktive VT-Seite auf die andere Seite zum Navigieren wechseln.

- Funktion (OPTION) Bild und Videotext (PAT): Wenn Sie das TV-Programm und Videotext gleichzeitig betrachten möchten, drücken Sie nochmal auf die VIDEOTEXT-Taste (A22). Der Videotext wird rechts vom Bildschirm angezeigt, und das gesamte TV-Bild wird links komprimiert dargestellt.

- Wenn Sie zum TV-Modus zurückkehren möchten, nochmals die Taste VIDEIOTEXT (A22) drücken.

PR MENU MODE PR OK ZOOM

SEITENWAHL

• Sie können direkt die 3 Ziffern der Seitenzahl durch die Verwendung der Fernbedienungstasten 0...9 (A3) eingeben.
• Sie können sequenziell Teletextseiten durch Drücken des Fernbedienungstasten SEITE AUFWÄRTS (A6) / ABWÄRTS (A21) wählen.
• An der Unterseite des Bildschirms steht ein Menü mit farbigen Seitenhinweisen zur Verfügung, mit Angabe von Seitennummer oder Titel mit Überschriften (z.B. Sport, Nachrichten) in ROT, GRÜN, GELB oder ZYANBLAU. Auf diese Seiten kann durch die Verwendung der entsprechenden farbigen Fernbedienungstasten (A11, A12, A26, A25) zugegriffen werden.

Wurde eine Anfrage getätigt, wird die Seitenzahl in der äußersten oberen linken Ecke des Bildschirms angezeigt. Wenn die verlangte Seite nicht sofort verfügbar ist, wird die rollende Kopfzeile aktiv, bis die Seite eintrifft.

NÜTZLICHE VIDEOTEXTFUNKTIONEN

INDEX-Taste (E) (A18): Erlaubt die direkte Rückkehr zur anfänglichen Videotextseite.

PR MENU MODE PR OK 3D ZOOM

UNTERSEITEN-Taste (A10) (SUBPAGE): Erlaubt die Anfrage einer spezifischen Unterseite:

• Drücken Sie die Taste (A10). In der ganz oberen linken Ecke erscheint anstelle der Seitennummer, "S....". Jetzt kann die Nummer für die Unterseite eingegeben werden.
• Geben Sie die gewünschte Unterseite über die Zifferntasten der Fernbedienung ein, ZIFFERN-Tasten 0..9(A3): z.B. für die zweite Unterseite geben Sie ein 0002.
• Nach einigen Sekunden wird die Nummer der Unterseite durch die der Kopfseite ersetzt. Sie können die Taste (A10) erneut drücken, um die Unterseite anzeigen zu lassen.
• Falls die Unterseite nicht sofort verfügbar ist, so bleibt die Kopfeinblendung des Suchlaufs solange aktiv, bis die Unterseite geladen worden ist.

Hinweis: Falls die Unterseite nicht verfügbar ist oder existiert, so bleibtdie Suchlaufeinblendung bestehen ohne das eine Seite gefunden wird.

Anmerkung: Die Teletextspezifikation ermöglicht Unterseitenummer 0000 bis 3979 (die erste Ziffer ist auf 0..3 beschränkt, und die dritte Ziffer auf 0..7).

PR MENU MODE OK PR ZOOM

SEITE-HALTEN-Taste( A9) (PAGE HOLD): Eine Teletext-Seite oder

Unterseite kann auf dem Bildschirm durch Drücken der SEITE-HALTEN-Taste gehalten werden.

• Die Seitennummer erscheint in der ganz oberen linken Ecke und anstelle der Seitennummer erscheint das Zeichen in grün.
• Drücken Sie die HALTEN-Taste nochmals, um den Haltemodus abzubrechen (die Seitenzahl wird Weiß).

PR MENU MODE PR OK 3D

REVEAL-Taste( ☐(A24): Drücken Sie auf diese Taste, um auf gewissen Seiten verborgene Informationen, z.B. Antwort auf ein Quiz anzuzeigen.
- Drücken Sie die Taste nochmals, um die Informationen zu verbergen.

PR MENU MODE PR OK 3D

VIDEOTEXTFORMATBILD & KLANGREGELUNG

Verdoppelung der Buchstabenhöhe

Wiederholtes Drücken der Taste( Ⅲ(A23) (HÖHE) verdoppelt die Buchstabenhöhe wie folgt: Obere Hälfte der Seite (AUFWÄRTS) >Niedrigere Hälfte der Seite (ABWÄRTS) >-Rückkehr zur normalen Höhe.

Befindet sich die Seite im Modus AUFWÄRTS oder ABWÄRTS, wird die normale Größe automatisch eingestellt, wenn:

- Eine neue Seitenanfrage erfolgt (z.B.. Blau, INDEX oder SEITE AUFWÄRTS/ABWÄRTS).

- Der ABBRUCH-Modus (A8) (CANCEL) verwendet wird.

- Das TOP-Menü mit der TOP-Taste (A16) aufgerufen wird.

- Das LAUTSTÄRKE-Menü mit der MENÜ-Taste (A19) aktiviert wird.

Anmerkung : Das Menü an der Unterseite des Bildschirms ist immer sichtbar

Regelung von Lautstärke und Helligkeit im Videotextmodus

PR MENU MODE OK PR▼ ZOOM 30°

Die Steuerung von LAUTSTÄRKE ( und STUMMSCHALTUNG), HELLIGKEIT ist im Teletext/TOP-Menümodus vollständig möglich. Die Steuerungen HELLIGKEIT sind den Teletext- und TOP-Menüanzeigen zugewiesen.

- Zugang zur LAUTSTÄRKE-Regelung mit der MENÜ-Taste (A19) im Teletextmodus. Ein Balken erscheint im unteren Bereich des Bildschirms (wie im TV-Modus). Ist die STUMMSCHALTUNG aktiv, wird ein entsprechendes Symbol „ „ angezeigt.

- Ein zweites Drücken auf die MENÜ-Taste (A19) ruft die Helligkeits-Steuerung auf.

- Der eingeblendete Balken verschwindet nach ca.3-4Sek. (wie im TV-Modus) oder wenn die Taste

(A19) gedrückt bzw. nach dem die Helligkeitsregelung beendet wurde.

- Jede Steuerung kann mit den Fernbedienungstasten KURSOR RECHTS (A20) / LINKS (A7) justiert werden.

- Die Stummschaltung kann immer mit der STUMMSCHALTUNGSTASTE (A2) (MUTE) aktiviert werden.

- Jede Änderung der LAUTSTÄRKE bricht die STUMMSCHALTUNG ab.

PR MENU MODE PR OK

OK 1 4 7 0 NORMAL 3 6 9

FERNSEHEN WÄHREND SEITENSUCHE

Die Funktion kann verwendet werden, um den Videotext transparent zu machen und somit das Bild des Fernsehers betrachten zu können:

- Zum Aktivieren drücken Sie - (EX) Taste (A8) im VT-Modus. Das TV-Programmerscheint auf dem Bildschirm und nur die Nummer der VT-Seite oder das Symbol für die Funktion erscheint in der linken oberen Ecke.

- In diesem Modus können Sie nur über die Fernbedienung die neue Nummer für VT-Seite eingeben mit [0...9]-Tasten(A3), mit - (EI) Taste (A18).

- Falls die Seite eingegeben wurde, aber noch nicht geladen, so bleibt das Symbol solange stehen bis die Seite gefunden ist. Danach erschein nur die entsprechende Seitennummer.

- Die VT-Seite kann eingeblendet werden durch drücken der - (Taste (A8).

- Bitte beachten Sie dass das TV-Programm während dieser Funktion nicht gewechselt werden kann.

- Die Funktion ist im PAT- und TAT-Modus nicht möglich.

FERNSEHEN MIT VIDEOTEXTUNTERTITELN

Sollte es sich bei der tatsächlichen Videotextseite um eine Kurzmeldung oder Untertitelseite handeln, wird der Großteil des TV-Bildes sichtbar. In dieser Situation wird das im TV-Modus gewählte ZOOM-Format erneut aktiviert, wenn möglich.

Dies ist besonders nützlich, während ein Programm mit Teletextuntertiteln betrachtet wird. Nur Formate, die nicht die volle Höhe des TVBildes ermöglichen, sind im Teletextmodus nicht möglich, da ansonsten nicht alle Textzeilen angezeigt werden könnten.

Deswegen können nur die Formate ZOOM 14:9 und ZOOM 16:9 (verfügbar für Breitbildmodelle) nicht mit Teletextuntertiteln verwendet werden. In dieser Situation wird das Standardformat FULL-SCREEN (entspricht 16:9) verwendet.

DTC-20...,21... / DTX-21... / DTY-21...,25...,28... / DTZ-24...,28...,29... / 55FT MS

Empfangsnorm PAL/SECA	M B/G, DK,I/I',H,L/L' und AV-NTSC
Netzspannung 110V - 230	V Wechselstrom 50 Hz
Leistungsaufnahme	ca. 49 Watt (DTC-20...,21...)ca. 54 Watt (DTZ-24...)ca. 59 Watt (DTY-21... / 55FT MS)ca. 69 Watt (DTX-21...)ca. 69 Watt (DTY-25...,28...)ca. 72 Watt (DTZ-28...,29...)
Musikleistung 2 x 70 Watt
Standby - Leistung unter 3 Watt
Videotext TOP-Text mit 8-Seiten-Speicher
Antennenimpedanz 75 Ohm asymmetrisch
Kanalbelegung	DEUTSCHLAND - VHF ; Kanäle 2–12UHF ; Kanäle 21-69CATV ; Kanäle S1', S2', S3' und S1 bis S41
Senderabstimmung Digital Tuning System (Hyperband -Tuner)
Bildschirmgröße	49 cm diagonal (DTC-20...)51 cm diagonal (DTY-21... / DTC-21... / DTX-21...)70 cm diagonal (DTY-28...,DTZ-28...)72 cm diagonal (DTZ-29...)
OSD - Anzeige	Bildschirm-Dialogsystem in 18 Sprachen( BG, CZ, D, DK, E, F, FIN, GB, GR, H, I, N, NL, P, PL, RO, RUS, S )
Senderspeicherplätze	100
Anschlüsse	2 x EURO-SCART(VHS,S-VHS), Front-AV (Cinch),Kopfhörer ( 3,5mm Klinkenbuchse)
Tonsystem Zweikanal Stereo ; NiCAM Stereo
Fernbedienung	R-49C05 / R-49C10(erfordert zwei 1.5V Batterien, Größe „ AAA“)
Abmessung	760 (B) x 585 (H) x 479 (T)mm ( DTY-28A7.. )745 (B) x 594 (H) x 475 (T)mm ( DTY-28A8.. )804 (B) x 593 (H) x 538 (T)mm ( DTY-28G.. )634 (B) x 463 (H) x 472 (T) mm ( DTC - 21Y ... )590 (B) x 475 (H) x 480 (T) mm ( DTY-21U7 / DTX-21U7 / 55FT MS )572 (B) x 438 (H) x 460 (T) mm ( DTC-20T2 )840 (B) x 512 (H) x 504 (T) mm ( DTY-2880 / 28W5 )760 (B) x 616 (h) x 484 (T) mm (DTZ-29U...)810 (B) x 514 (H) x 510 (T) mm (DTZ-2820...)626 (B) x 474 (H) x 474 (T) mm (DTX-21G2 / DTY-21G2)
Gewicht	ca. 32 kg ( DTY-28A7 / ...A8 )ca. 35 kg ( DTY-28G.../ DTZ-28...)ca. 25 kg ( DTC-21Y...)ca. 17 kg ( DTC-20...)ca. 22 kg ( DTY - 21... / DTX-21... / 55FT MS)ca. 38 kg ( DTY - 2880 / 28W5 )ca. 42 kg (DTZ-29...)
