Produkttyp	Waschmaschine
Marke	Neff
Modell	W5440X1EE
Höhe	82 – 87 cm (je nach Modell)
Breite	60 cm
Tiefe	54,4 – 58 cm (je nach Modell)
Gewicht	75 – 84 kg (je nach Modell)
Netzspannung	220 – 240 V, 50 Hz
Nennstrom	10 A
Nennleistung	2300 W
Wasserdruck	100 – 1000 kPa (1 – 10 bar)
Wasserzulauf	Kaltwasser, Aqua-Stop / Aqua-Secure / Standard (je nach Modell)
Wasserablauf	Höhenunterschied 0 – 100 cm (Aqua-Stop) oder 60 – 100 cm (Standard/Aqua-Secure)
Schlauchlängen	Zu- und Ablaufschlauch ca. 130 – 140 cm (je nach Anschlussseite)
Prüfprogramme	Nach europäischer Norm EN 60456
Sicherheit	Aqua-Stop-System (bei entsprechendem Modell), Kindersicherung, Überlaufschutz
Transport	Transportsicherungen (Schrauben, Hülsen, Abdeckungen) vorhanden
Lieferumfang	Netzleitung, Wasserzulauf- und Ablaufschlauch, Krümmer, Schlauchschellen, Schraubenschlüssel, Montageteile
Kundendienst	Herstellerservice mit Ersatzteilversorgung
Garantie	Aqua-Stop-Garantie für Wasserschäden (Lebensdauer des Geräts)

Häufig gestellte Fragen - W5440X1EE NEFF

Wie schwer ist die Waschmaschine und was muss ich beim Aufstellen beachten?

Die Maschine wiegt 75–84 kg. Sie muss auf einem festen, ebenen Untergrund stehen. Verwenden Sie eine Wasserwaage zum Ausrichten und stellen Sie sicher, dass alle vier Füße fest auf dem Boden stehen. Bei Aufstellung auf einer Holzbalkendecke oder einem Sockel sind zusätzliche Haltelaschen erforderlich.

Kann ich die Waschmaschine unter eine Arbeitsplatte einbauen?

Ja, dafür gibt es einen Erhöhungsbausatz (Bestell-Nr. WZ 20440, WMZ 20440, Z 7060X0) und Ausgleichsleisten (Bestell-Nr. WZ 20470, WMZ 20470, Z 7090X0). Die Abmessungen finden Sie in der Aufstell- und Montageanleitung.

Wie entferne ich die Transportsicherungen vor der ersten Inbetriebnahme?

Lösen und entfernen Sie alle vier Transportsicherungsschrauben. Nehmen Sie die Hülsen heraus und setzen Sie die mitgelieferten Abdeckungen ein. Bewahren Sie die Teile für einen späteren Transport auf.

Wie schließe ich den Wasserzulauf an?

Schließen Sie den Aqua-Stop- oder Standard-Zulaufschlauch handfest an einen Kaltwasserhahn mit 3/4-Zoll-Gewinde an. Öffnen Sie den Hahn langsam und prüfen Sie die Dichtheit. Der optimale Wasserdruck liegt zwischen 1 und 10 bar.

Wie lang darf der Wasserablaufschlauch sein?

Bei Aqua-Secure- und Standard-Modellen: min. 60 cm, max. 100 cm. Beim Aqua-Stop-Modell: 0–100 cm. Der Schlauch darf nicht geknickt oder verlängert werden.

Was muss ich beim elektrischen Anschluss beachten?

Die Maschine benötigt eine vorschriftsmäßig installierte Schutzkontakt-Steckdose mit 220-240 V und 50 Hz. Die Absicherung muss 10 A betragen. Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel. Bei Verwendung eines FI-Schalters muss dieser das Zeichen tragen.

Wie transportiere ich die Waschmaschine bei einem Umzug?

Schließen Sie den Wasserhahn, lassen Sie das Restwasser ab (über die Laugenpumpe) und bauen Sie die Schläuche ab. Setzen Sie die Transportsicherungen wieder ein (Hülsen, Schrauben, Netzleitung fixieren). Entfernen Sie die Sicherungen nach dem Transport wieder.

Was tun, wenn die Maschine während des Betriebs wandert?

Überprüfen Sie die Ausrichtung mit einer Wasserwaage. Die Kontermuttern der vorderen Füße müssen fest gegen das Gehäuse geschraubt sein. Die Maschine darf nicht an den Seitenwänden anliegen. Stellen Sie sicher, dass alle vier Füße fest auf dem Boden stehen.

Gilt die Aqua-Stop-Garantie auch bei längerer Abwesenheit?

Ja, die Garantie deckt Schäden durch das Aqua-Stop-System für die Lebensdauer des Geräts. Bei mehrwöchiger Abwesenheit (z.B. Urlaub) empfehlen wir jedoch, den Wasserhahn zu schließen.

Wo finde ich die Erzeugnis- und Fertigungsnummer?

Die E-Nr. und FD-Nr. finden Sie innen im Einfüllfenster und auf der Rückseite des Geräts. Diese Angaben benötigen Sie für den Kundendienst.

BEDIENUNGSANLEITUNG W5440X1EE NEFF

Vandem und erweit nach den Lizen der Schuben von Börs vortam Kurden Er nach die separat Ostenbestehung Aus dem Er als Bestehungen in den spiklenden Schumach nicht Nordschulst. In und

Sicherheitshinweise

• Die Waschmaschine hat ein hohes Gewicht - Vorsicht beim Anheben.
• Achtung: Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen.
• Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z. B. Einfüllfenster) anheben.
• Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser- und Elektrizitätswerkes gelten.
• In Zweifelsfällen vom Fachmann anschließen lassen.
• Die Arbeitsplatte darf im Bereich der Waschmaschine keine Durchbrüche aufweisen.
• Schläuche und Leitungen so verlegen, dass keine Stolpergefahr besteht.

Umweltgerecht entsorgen

- Verpackung umweltgerecht entsorgen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwerlung der Altgeräte vor.

Aufstellfläche

• Die Standfestigkeit ist wichtig, damit die Maschine nicht wandert!
• Die Aufstellfläche muss fest und eben sein.
• Nicht geeignet sind weiche Böden/Bodenbelege.

Bei Aufstellen mit Gleitblechen

Gleitbleche erleichtern das Einschieben der Waschmaschine in die Einbaunische. Bestellen über Ersatzteil-Nr. 66 1827

Gleitbleche vor dem Einschieben der Maschine mit einem Gemisch aus Wasser und Spülmittel befeuchten. Keine Fette und/oder Öle verwenden!

Bei Unter-/Einbau unter eine hohe Arbeitsplatte → Geräteabmessungen, Seite 3

- Ausgleichsleisten: Bestell-Nr. WZ 20470, WMZ 20470, Z 7090X0 - Erhöhungsbausatz: Bestell-Nr. WZ 20440, WMZ 20440, Z 7060X0

Bei Aufstellen auf einen Sockel

Die vorderen Gerätefüße der Waschmaschine unbedingt mit Haltelaschen befestigen. Bestell-Nr. WMZ 2200, WX 975600, CZ 110600, Z 7080X0

Bei Aufstellen auf eine Holzbalkendecke

• Waschmaschine möglichst in einer Ecke aufstellen.
• Wasserbeständige Holzplatte (min. 30 mm dick) auf Fußboden schrauben. Hierbei die Höhe der Arbeitsplatte in der Küche beachten!
• Gerätefüße der Waschmaschine unbedingt mit Haltelaschen befestigen. Bestell-Nr. WMZ 2200, WX 975600, CZ 110600, Z 7080X0

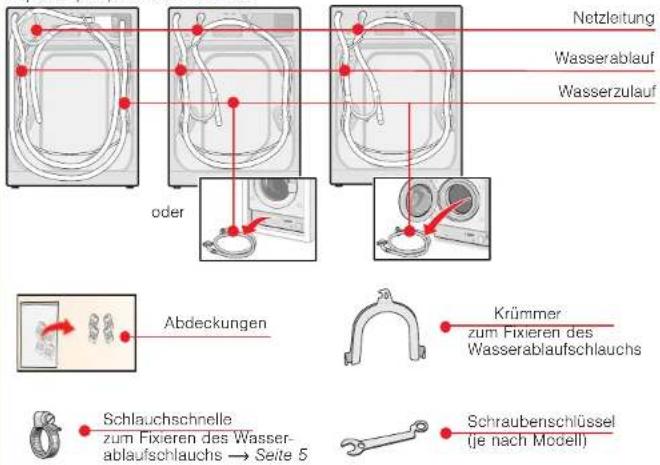

Lieferumfang

je nach Modell

Feuchtigkeit in der Trommel ist bedingt durch die Endkontrolle.

Aqua-Stop Aqua-Secure Standard

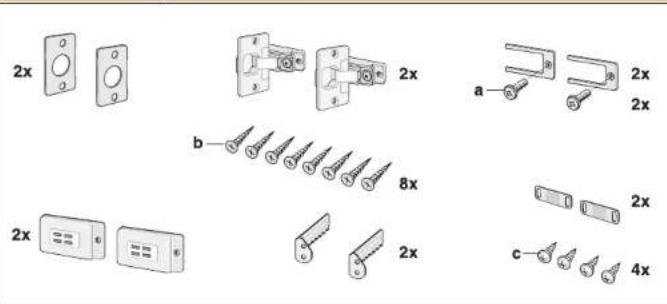

Teile für die Montage → Seite 8 - 13

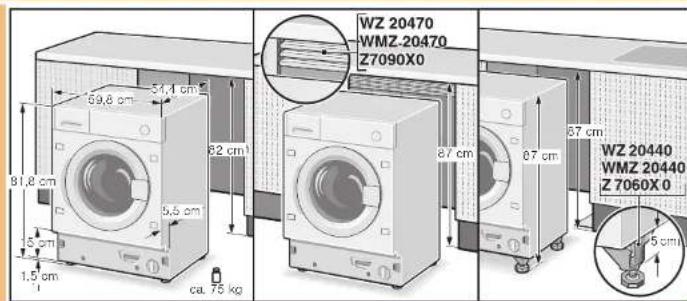

Geräteabmessungen je nach Modell

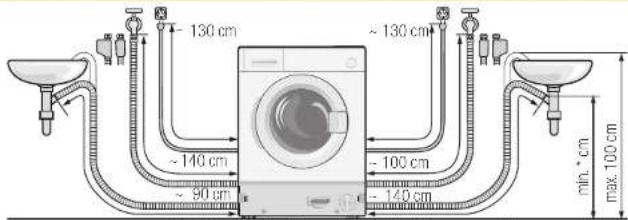

Schlauch- und Leitungslängen je nach Modell

i

Linksseitiger Anschluss

oder

Rechtsseitiger Anschluss

* Modelle Standard, Aqua-Secure min. 60 cm - max. 100 cm Modell Aqua-Stop 0 -max. 100 cm

Hinweis: Bei Nutzung der Schlauchhalter verringern sich die möglichen Schlauchlängen! Erhältlich beim Fachhändler/Kundendienst:

- Verlängerung für Aqua-Slop- bzw. Kallwasser-Zulaufschlauch (ca. 2,50 m). Bestell-Nr. WMZ2380, WZ10130, CZ11350, Z7070X0

Nützliches Werkzeug

• Wasserwaage zum Ausrichten
• Schraubendreher
• Bohrmaschine

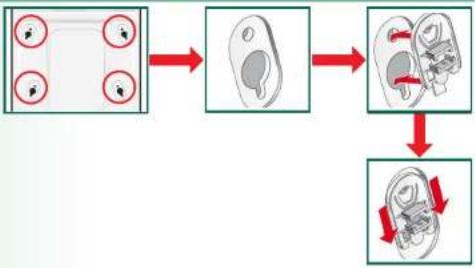

Transportsicherungen entfernen

• Vor dem ersten Gebrauch unbedingt die 4 Transportsicherungen komplett entfernen und aufbewahren.
• Bei späterem Transport Transportsicherungen unbedingt wieder einbauen - verhindert Beschädigung der Maschine. → Seite 6.
• Schraube und Hülse aufbewahren.

1. Schläuche (je nach Modell) aus den Halterungen und dem Krümmer nehmen, Krümmer abnehmen.

1. Alle 4 Transportsicherungsschrauben lösen und entfernen.

1. Netzleitung aus den Halterungen nehmen. Hülsen entfernen.

1. Abdeckungen einsetzen.

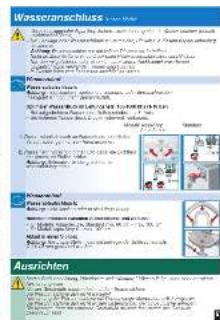

Wasseranschluss je nach Modell

• Stromschlaggefahr! Aqua-Stop-Sicherheitseinrichtung nicht in Wasser tauchen (enthält elektrisches Ventil).
• Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt beachton!
• Achtung: Waschmaschine nur mit kaltem Trinkwasser betreiben.
• Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen.
• Nur den mitgelieferten oder einen im autorisierten Fachhandel erworbenen Zulaufschlauch verwenden, keinen gebrauchten!
• In Zweifelställen vom Fachmann anschließen lassen.

Wasserzulauf

Wasserzulaufschlauch:

Achtung: nicht knicken, quetschen, verändern oder durchschneiden (Festigkeit ist nicht mehr gewährleistet).

Optimaler Wasserdruck im Leitungsnetz: 100-1000 kPa (1-10 bar)

- Bei aufgedrehtem Wasserhahn fließen mindestens 8 l/min.

- Bei höherem Wasserdruck Druckminderventil einbauen.

Modell: Aqua-Stop

Aqua-Secure

Standard

1. Wasserzulaufschlauch an Wasserhahn anschließen. Verschraubungen nur von Hand anziehen.
2. Wasserhahn vorsichtig öffnen und dabei die Dichtheit der Anschluss-Stellen prüfen. Achtung: Schraubverbindung steht unter Wasserleitungsdruck.

Wasserablauf

Wasserablaufschlauch:

Achtung: nicht knicken oder in die Länge ziehen.

Höhenunterschied zwischen Aufstellfläche und Abfluss:

- für Modelle Aqua-Secure, Standard min. 60 cm - max. 100 cm - für Modell Aqua-Slop 0 - max. 100 cm

Ablauf in einen Siphon:

Achtung: Anschluss-Stelle muss mit beiliegender Schlauchschelle, ∅ 24-40 mm gesichert werden.

Ausrichten

Starke Geräuschbildung, Vibrationen und "Wandern" können Folge einer nicht korrekten Ausrichtung sein!

Ale vier Gerätefüße müssen fest auf dem Boden stehen. Die Waschmaschine darf nicht wackeln! Ausrichtung der Waschmaschine mit Wasserwaage überprüfen, evtl. korrigieren. Die Waschmaschine darf nicht an den Seitenwänden der Einbaunische anliegen! Die Kontermuttern der vorderen Gerätefüße müssen fest gegen das Gehäuse geschraubt sein!

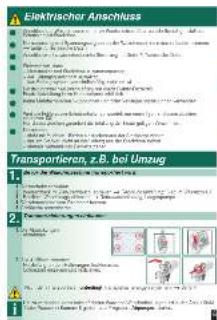

Elektrischer Anschluss

Anschluss der Waschmaschine nur an Wechselstrom über vorschriftsmäßig installierte Schutzkontakt-Steckdose.
Netzspannung und Spannungsangabe an der Waschmaschine müssen übereinstimmen. → Seite 7; Technische Daten.
Anschlusswert sowie erforderliche Sicherung → Seite 7; Technische Daten.

Sicherstellen, dass:

• Netzstecker und Steckdose zusammenpassen,
• der Leitungsquerschnitt ausreicht.
• das Erdungssystem vorschriftsmäßig installiert ist.

Netzleitungswechsel (wenn nötig) nur durch Elektro-Fachkraft.

Ersatz-Netzleitung beim Kundendienst erhältlich.

Keine Mehrfachstecker/-kupplungen und/oder Verlängerungsleitungen verwenden.

Wird ein Fehlerstrom-Schutzschalter verwendet, nur einen Typ mit diesem Zeichen einsetzen: 📄.

Nur dieses Zeichen garantiert die Erfüllung der heute gültigen Vorschriften.

Netzstecker:

• nicht mit feuchten Händen einstecken/aus der Steckdose ziehen.
• nur am Stecker, nicht an der Leitung aus der Steckdose ziehen.
• niemals während des Betriebs ziehen.

Transportieren, z.B. bei Umzug

1.

Bevor die Waschmaschine transportiert wird:

1. Wasserhahn schließen.
2. Wasserdruck im Zulaufschlauch. abbauen → Gebrauchsanleitung; Sieb im Wasserzulauf.
3. Restliche Waschlauge ablassen → Gebrauchsanleitung; Laugenpumpe.
4. Waschmaschine vom Stromnetz trennen.
5. Schläuche abmontieren.

2.

Transportsicherungen einbauen:

1. Die Abdeckungen abnehmen.

1. Alle 4 Hülsen einsetzen. Netzleitung an den Halterungen festklemmen. Schrauben einsetzen und festziehen.

Nach dem Transportieren unbedingt Transportsicherungen entfernen! → Seite 4.

Um zu verhindern, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt: 1 Liter Wasser in Kammer II gießen und Programm Abpumpen starlen.

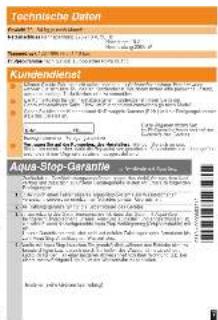

Technische Daten

Gewicht 75 - 84 kg je nach Modell

Netzanschluss Nennspannung 220-240 V, 50 Hz

Nennstrom 10 A

Nennleistung 2300 W

Wasserdruck 100-1000 kPa (1-10 bar)

Prüfprogramme nach gültiger europäischer Norm 60456

Kundendienst

Können Sie die Störung nicht selbst beheben → Gebrauchsanleitung: Was tun wenn ... , wenden Sie sich bitte an unseren Kundendienst. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.
Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sie in der Gebrauchsanleitung; Seite 1 bzw. im Kundendienst-Verzeichnis (je nach Modell).
Geben Sie bitte dem Kundendienst die Erzeugnis-Nummer (E-Nr.) und die Fertigungsnummer (FD) des Gerätes an.

E-Nr.

FD

Diese Angaben finden Sie:

im Einfüllfenster Innen und auf der

Rückseite des Gerätes

Erzeugnisnummer Fertigungsnummer

Vertrauen Sie auf die Kompetenz des Herstellers. Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen ausgerüstet sind.

Aqua-Stop-Garantie

nur für Geräte mit Aqua-Stop

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerälegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.
2. Die Haftungsgarantie gilt für die Lebensdauer des Gerätes.
3. Voraussetzung des Garantieanspruches ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist; sie schließt auch die fachgerechte Aqua-Stop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop-Anschluss am Wasserhahn.
4. Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei einem mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

Hersteller (siehe Gebrauchsanleitung)

9510/9000853212

Aufstell- und Montageanleitung

de

Inhalt Seite

■ Sicherheitshinweise .... 1
■ Umweltgerecht entsorgen ....1
Aufstellfläche 1
Lieferumfang 2
Gerateabmessungen 3
■ Schlauch- und Leitungslangen 3
Nützliches Werkzeug 3
■ Transportsicherungen entfernen 4
Wasseranschluss 5
Ausrichten 5
Elektrischer Anschluss....6
■ Transportieren, z.B. bei Umzug 6
Technischer Daten 7
Kundendienst 7
Aqua-Stop-Garantie....7

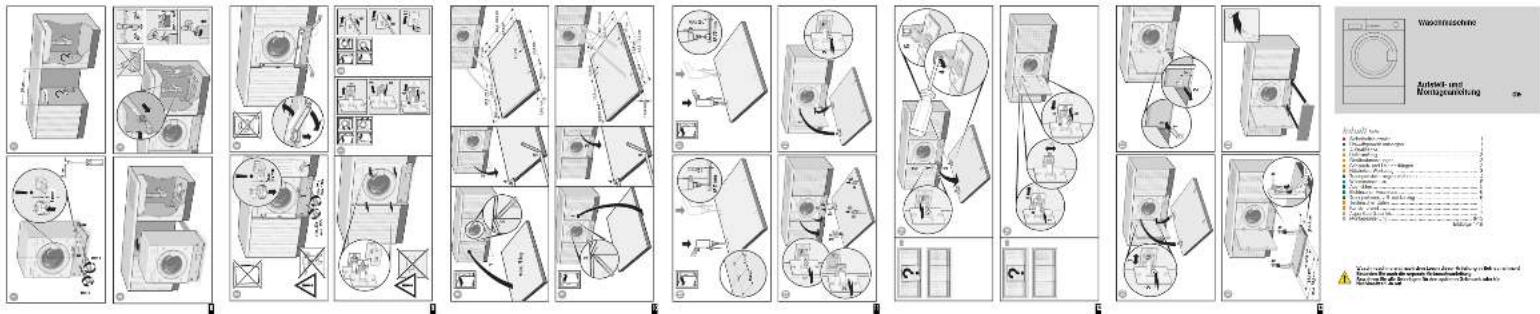

Montageanleitung 8-13

Bildfolge 1-19

Waschmaschine erst nach dem Lesen dieser Anleitung in Betrieb nehmen! Beachten Sie auch die separate Gebrauchsanleitung.

Bewahren Sie alle Unterlagen für den späteren Gebrauch oder für Nachbesitzer/-in auf.
