Produkttyp	Autoradio
Modell	Sydney SD27
Marke	Blaupunkt
Ausgangsleistung (Sinus)	4 x 18 Watt (max. 4 x 45 Watt)
Tuner-Wellenbereiche	FM, MW, LW
Frequenzbereich FM	87,5 – 108 MHz
SD-/MMC-Kartenslot	Ja (MP3/WMA)
CD-Wechsler-Anschluss	Optional (CDC A 03, A 08, IDC A 09)
AUX-IN-Eingänge	Frontseitig und rückseitig
Vorverstärker-Ausgang	4 Kanäle, 2 V
Display	LCD, beleuchtet, abnehmbar
Abnehmbares Bedienteil (Diebstahlschutz)	Ja
Equalizer	3-Band mit Presets (Rock, Pop, Classic)
X-Bass-Funktion	Ja
RDS-Komfortfunktionen	AF, REG, EON, TA, PTY
Verkehrsfunk (TA)	Ja
Lautstärkebereich	0 – 66
Gewicht	0,8 kg
Abmessungen (ca.)	178 x 50 x 160 mm (1-DIN)
Spannungsversorgung	12 V DC (Kfz-Bordnetz)
Lieferumfang	Autoradio, Halterahmen, Demontagebügel, Führungsbolzen, Bedienungsanleitung
Entsorgungshinweis	Nicht im Hausmüll; Rückgabe- und Sammelsysteme nutzen

Häufig gestellte Fragen - Sydney SD27 BLAUPUNKT

Wie entferne ich das Bedienteil?

Drücken Sie die Taste [1] am Bedienteil, um die Verriegelung zu lösen. Das Gerät schaltet sich aus. Ziehen Sie das Bedienteil zuerst gerade und dann nach links aus dem Gerät. Alle Einstellungen bleiben gespeichert.

Wie stelle ich den automatischen Sendersuchlauf ein?

Im Radiobetrieb drücken Sie die Taste ▼ oder △ (Pfeiltasten). Das Gerät sucht den nächsten empfangbaren Sender und stellt ihn ein. Die Empfindlichkeit kann im Menü unter SENS angepasst werden.

Wie speichere ich einen Radiosender manuell?

Wählen Sie den gewünschten Sender und halten Sie eine der Stationstasten 1-5 länger als zwei Sekunden gedrückt. Der Sender wird auf dieser Taste gespeichert.

Was ist die RDS-Komfortfunktion?

RDS (Radio-Daten-System) ermöglicht automatische Umschaltung auf die beste Empfangsfrequenz (AF) und verhindert bei REGIONAL das Umschalten auf regionale Programme mit anderem Inhalt. Aktivieren Sie RDS durch langes Drücken der Taste TRAF (länger als 2 Sekunden).

Kann ich MP3-Dateien von einer SD-Karte abspielen?

Ja, stecken Sie eine SD- oder MMC-Karte mit MP3- oder WMA-Dateien in den Kartenschacht. Drücken Sie SRC mehrmals, bis SD-Card erscheint. Die Wiedergabe startet automatisch.

Wie stelle ich die Uhrzeit ein?

Drücken Sie M/OK, wählen Sie mit den Pfeiltasten CLOCK SET, drücken Sie erneut M/OK. Stellen Sie Stunden und Minuten mit den Pfeiltasten ein und bestätigen Sie mit M/OK.

Warum schaltet sich das Radio bei ausgeschalteter Zündung aus?

Zum Schutz der Fahrzeugbatterie schaltet sich das Gerät automatisch nach einer Stunde bei ausgeschalteter Zündung aus. Dies kann nicht deaktiviert werden.

Wie aktiviere ich die Verkehrsfunkbereitschaft (TA)?

Drücken Sie kurz die Taste TRAF. Das Stau-Symbol im Display zeigt an, dass die Verkehrsfunkbereitschaft eingeschaltet ist. Während einer Durchsage unterbricht das Gerät die aktuelle Quelle.

Kann ich externe Audiogeräte anschließen?

Ja, über die Front-AUX-IN-Buchse oder den rückseitigen AUX-IN-Eingang (wenn kein CD-Wechsler angeschlossen). Für den rückseitigen Anschluss wird ein Adapterkabel (Blaupunkt-Nr. 7 607 897 093) benötigt.

Wie setze ich das Radio auf Werkseinstellungen zurück?

Drücken Sie M/OK, wählen Sie NORMSET, bestätigen Sie mit M/OK. Halten Sie dann M/OK länger als 4 Sekunden, bis NORM ON erscheint. Alle persönlichen Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG Sydney SD27 BLAUPUNKT

Bedienungs- und Einbauanleitung

zum Abnehmen des Bedienteils (Release-Panel)

② Taste zum Ein-/Ausschalten und zur Stummschaltung (Mute) des Gerätes.

③ Lautstärkesteller

④ BND/TS-Taste

Kurzdruck: Wahl der FM-Speicherebe- nen und der Wellenbereiche MW und LW.

Langdruck: Start der Travelstore-Funktion.

⑤ Pfeiltastenblock

⑥ ESC-Taste

⑦ TRAF-Taste

Kurzdruck: Ein-/Ausschalten der Verkehrsfunkbereitschaft.

Langdruck: RDS Komfortfunktion ein-/ausschalten.

⑧ LCD-Display

⑨ DIS-Taste

⑩ Schacht für SD-/MMC-Karten

⑪ Front AUX-IN IN-Buchse zum Anschluss von externen Audioquellen, z. B. tragbare CD-Spieler.

12 AUDIO-Taste

zum Einstellen von Bässen, Höhen, Balance und Fader. Auswahl einer Equalizer-Voreinstellung.

X-BASS ein-/ausschalten und einstellen.

⑬ Tastenblock 1-5

14 M/OK-Taste

Kurzdruck: Aufrufen des Menüs für die Einstellungen. Bestätigen von Menüeinstellungen OK.

Langdruck: Starten der Scan-Funktion.

15 SRC-Taste

Quellenwahl zwischen Radio, SD/MP3, CD-Wechsler(wennangeschlossen) oder AUX-IN, AUX-IN IN (wenn angeschlossen).

Zu dieser Anleitung ......6

Verwendete Symbole ......6

Bestimmungsgemäßer Gebrauch .....6

Konformitätserklärung......6

Zu Ihrer Sicherheit ......7

Wenn Sie das Gerät selbst einbauen ...7

Das müssen Sie beachten! .....7

Reinigungshinweis 7

Entsorgungshinweis 7

Lieferumfang......8

Sonderzubehör (nicht im Lieferumfang) ....8

Gewährleistung 8

Service 8

Abnehmbares Bedienteil .....9

Diebstahlschutz......9

Abnehmen des Bedienteils .....9

Bedienteil anbringen ....9

Ein-/Ausschalten 9

Ein-/Ausschalten mit der Taste ② .....9

Ein-/Ausschalten über die Fahrzeugzündung ....10

Ausschalten mit dem abnehmbaren Bedienteil....10

Time-out-Funktion ......10

Lautstärke einstellen ....10

Einschaltlautstärke einstellen .....10

Lautstärke schnell absenken (Mute) .11

Bestätigungston ein-/ausschalten .....11

Stummschaltung während Telefonbetrieb ....12

Telefon-Audio/Navigation-Audio......12

Radiobetrieb ......13

Tuner einstellen ......13

Radiobetrieb einschalten .....13

RDS-Komfortfunktion 13

Wellenbereich/Speicherebene wählen 14

Sender einstellen 14

Empfi ndlichkeit des Sendersuchlaufs einstellen....15

Sender speichern 15

Sender automatisch speichern (Travelstore) 15

Gespeicherte Sender abrufen .....15

Empfangbare Sender anspielen (SCAN) 15

Anspielzeit einstellen....16

Programm-Typ (PTY) 16

Anzeige einstellen 17

Verkehrsfunk ......18

Vorrang für Verkehrsfunk ein-/ausschalten ....18

Vehrkehrsdurchsage überspringen ...18

Lautstärke für Verkehrsdurchsagen einstellen....18

SD-/MMC-Betrieb 19

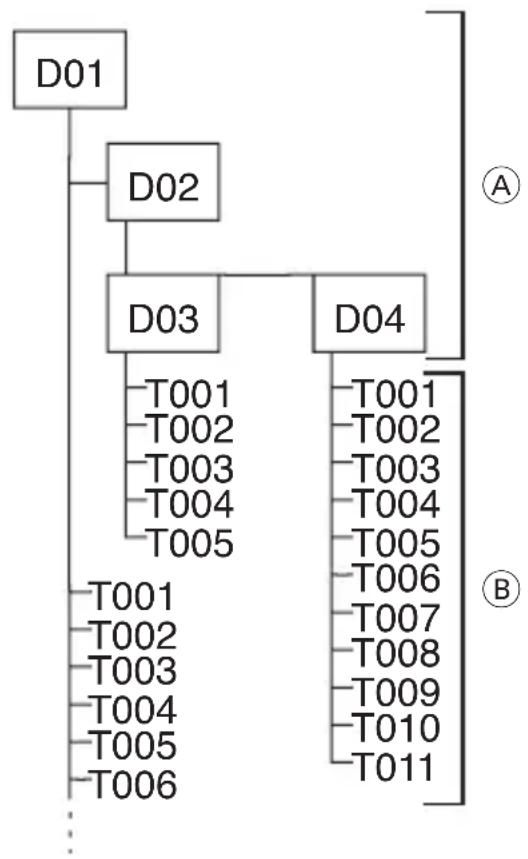

Vorbereitung der MP3-/WMA-Titel .... 19

SD-/MMC-Karte einstecken/ entnehmen ....20

SD-/MMC-Betrieb starten......20

Anzeige einstellen 20

Verzeichnis wählen 20

Titel wählen 21

Schneller Suchlauf (hörbar) ...... 21

Einzelne Titel oder ganze Verzeichnisse wiederholt abspielen (REPEAT) 21

Titel in zufälliger Reihenfolge abspielen (MIX) 21

Titel anspielen (SCAN) ......21

Wiedergabe unterbrechen (PAUSE) ..22

CD-Wechsler-Betrieb ......22

CD-Wechsler-Betrieb starten ..... 22

CD wählen 22

Titel wählen 22

Schneller Suchlauf (hörbar) ...... 22

Anzeige einstellen 22

Einzelne Titel oder ganze CDs wiederholt abspielen (REPEAT)......22

Titel in zufälliger Reihenfolge abspielen (MIX) 23

Alle Titel aller CDs anspielen (SCAN) ....23

Wiedergabe unterbrechen (PAUSE) ..23

Clock - Uhrzeit ......23

Uhrzeit anzeigen 23

Uhrzeit einstellen 23

Uhrmodus 12/24 Std. wählen .....24

Uhrzeit bei ausgeschaltetem Gerät und eingeschalteter Zündung anzeigen....24

Sound 24

Equalizer 24

Lautstärkeverteilung links/rechts (Balance) einstellen 27

Lautstärkeverteilung vorn/hinten (Fader) einstellen 27

Equalizer-Voreinstellungen (Presets) ....27

X-BASS 28

X-BASS-Anhebung einstellen 28

E-XBASS einstellen 28

Display....29

Display-Helligkeit einstellen .....29

Externe Audioquellen ......29

Werkseinstellungen (Normset) ......30

Technische Daten ....31

Einbauanleitung ....351

Zu dieser Anleitung

Diese Anleitung enthält wichtige Informationen, um das Gerät einfach und sicher einzubauen und zu bedienen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Gerät benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Gerät an Dritte stets zusammen mit dieser An leitung weiter.

Beachten Sie außerdem die Anleitungen von den Geräten, die Sie im Zusammenhang mit diesem Gerät verwenden.

Verwendete Symbole

In dieser Anleitung wurden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

GEFAHR!

Warnt vor Unfall

GEFAHR!

Warnt vor Gehörschaden

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien.

Kennzeichnet einen Handlungsschritt

• Kennzeichnet eine Aufzählung

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

Konformitätserklärung

Hiermit erklärt die Blaupunkt GmbH, dass sich die Geräte Melbourne SD27, Sydney SD27 und Canberra SD27 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EWG befinden.

Zu Ihrer Sicherheit

Das Gerät wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten.

Wenn Sie das Gerät selbst einbauen

Sie dürfen das Gerät nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und sich mit der Elektrik des Fahrzeugs gut auskennen. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Das müssen Sie beachten!

GEFAHR!

Erhöhte Verletzungsgefahr durch Stecker

Im Falle eines Unfalls kann der hervorstehende Stecker in der FRONT-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter kann zu einem erhöhten Verletzungsrisiko führen.

- Aus diesem Grund empfehlen wir die Nutzung von abgewinkelten Klinkensteckern, z. B. das Blaupunkt Zubehör-Kabel (7 607 001 535).

Im Betrieb

- Bedienen Sie das Gerät nur dann, wenn es die Verkehrslage zulässt! Halten Sie an geeigneter Stelle an, um umfangreichere Einstellungen durchzuführen.

• Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.
• Um Ihr Gehör zu schützen, hören Sie stets in mäßiger Lautstärke. In Stummschaltungspausen (z. B. beim Travelstore, während der CD-Wechsler die CD wechselt) ist das Verändern der Lautstärke erst nach der Stummschaltungspause hörbar. Erhöhen Sie nicht die Lautstärke während dieser Stummschaltungspause.
• Hören Sie stets in mäßiger Lautstärke, so dass Sie akustische Warnsignale (z. B. Polizei) hören können.

Nach dem Betrieb

• Das Gerät ist für Diebe ohne Bedienteil wertlos. Entnehmen sie das Bedienteil immer, wenn Sie das Fahrzeug verlassen.
• Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können.

Reinigungshinweis

Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pfl egemittel können Inhaltsstoffe enthalten, welche die Oberfl äche des Geräts angreifen. Verwenden Sie zur Reinigung des Geräts nur ein trockenes oder leicht feuchtes Tuch.

Entsorgungshinweis

(nur EU-Länder)

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll!

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Lieferumfang

Im Lieferumfang enthalten sind:

1 Autoradio
1 Halterahmen
2 Demontagebügel
1 Führungsbolzen
1 Bedienungsanleitung

Sonderzubehör (nicht im Lieferumfang)

Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör.

Fernbedienung

Mit einer Lenkrad- und/oder Handfernbedienung können Sie die Grundfunktionen Ihres Autoradiogerätes sicher und komfortabel bedienen.

Ein-/Ausschalten über die Fernbedienung ist nicht möglich!

Welche Fernbedienungen an Ihrem Autoradio verwendet werden können, erfahren Sie von Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt.com.

Bluetooth-Interface

Für Bluetooth-Anwendungen, wie z. B. kabelloses Freisprechtelefonieren, kann ein Bluetooth-Interface angeschlossen werden.

Verstärker (Amplifi er)

Alle Blaupunkt- und Velocity-Verstärker (Amplifi er) können verwendet werden.

CD-Wechsler (Changer)

Es können folgende Blaupunkt-CD-Wechsler angeschlossen werden:

CDC A 03, CDC A 08 und IDC A 09.

Gewährleistung

Für innerhalb der Euro päischen Union gekaufte Produkte geben wir eine Her stellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen.

Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen oder direkt anfordern bei:

Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Service

In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice.

Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihrem Land verfügbar ist.

Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Gerät anfordern.

Abnehmbares Bedienteil

Diebstahlschutz

Ihr Gerät ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Ohne dieses Bedienteil ist das Gerät für einen Dieb wertlos.

Schützen Sie Ihr Gerät gegen Diebstahl und nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Lassen Sie das Bedienteil nicht im Auto, auch nicht an versteckter Stelle, zurück.

Die konstruktive Ausführung des Bedienteils ermöglicht eine einfache Handhabung.

Hinweise:

• Lassen Sie das Bedienteil nicht fallen.
• Setzen Sie das Bedienteil nicht dem direkten Sonnenlicht oder anderen Wärmequellen aus.
• Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut. Reinigen Sie die Kontakte bei Bedarf mit einem mit Reinigungsalkohol getränkten, fusselfreien Tuch.

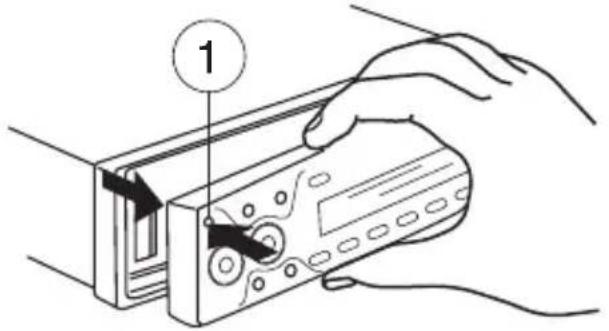

Abnehmen des Bedienteils

Drücken Sie die Taste[1].

Die Verriegelung des Bedienteils wird gelöst. Das Gerät schaltet sich aus.

Ziehen Sie das Bedienteil zuerst gerade und dann nach links aus dem Gerät.

Alle aktuellen Einstellungen werden gespeichert.

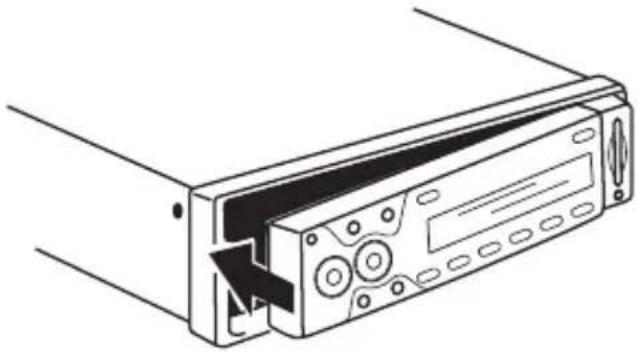

Bedienteil anbringen

Schieben Sie das Bedienteil von links nach rechts in die Führung des Gerätes.

Hinweis:

Drücken Sie zum Einsetzen des Bedienteils nicht auf das Display.

Drücken Sie vorsichtig auf die linke Seite des Bedienteils, bis es einrastet.

Zum Ein- bzw. Ausschalten des Gerätes stehen Ihnen folgende Möglichkeiten zur Verfügung:

Ein-/Ausschalten mit der Taste ②

Zum Einschalten drücken Sie die Taste ②.
Zum Ausschalten halten Sie die Taste ② länger als zwei Sekunden gedrückt.

Das Gerät schaltet aus.

Hinweis:

Zum Schutz der Fahrzeugbatterie wird das Gerät bei ausgeschalteter Zündung automatisch nach einer Stunde ausgeschaltet.

Ein-/Ausschalten über die Fahrzeugzündung

Wenn das Gerät korrekt mit der Fahrzeugzündung verbunden ist und es nicht mit der Taste ② ausgeschaltet wurde, wird es mit der Zündung ein- bzw. ausgeschaltet.

Ausschalten mit dem abnehmbaren Bedienteil

Nehmen Sie das Bedienteil ab. Das Gerät schaltet aus.

Time-out-Funktion

Das Gerät verfügt über eine Time-out-Funktion (Zeitfenster). Wenn Sie die Taste M/OK ⑭ betätigen und einen Menüpunkt auswählen, schaltet das Gerät ca. 8 Sekunden nach der letzten Tastenbetätigung zurück. Die vorgenommenen Einstellungen werden gespeichert.

Lautstärke einstellen

Die Lautstärke ist in Schritten von 0 (aus) bis 66 (maximal) einstellbar.

Um die Lautstärke zu erhöhen,

drücken Sie die Taste + ③.

Um die Lautstärke zu verringern,

drücken Sie die Taste - ③.

Einschaltlautstärke einstellen

Die Einschaltlautstärke ist einstellbar.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✗5 so oft, bis „ON VOLUME“ im Display angezeigt wird.

Drücken Sie die Taste<⑤.

Stellen Sie die Einschaltlautstärke mit den Tasten ✘ oder ✗5 ein.

Wenn Sie „LAST VOL“ einstellen, wird die Lautstärke, die Sie vor dem Ausschalten gehört haben, wieder aktiviert.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✕ oder ✗5 so oft, bis „ON VOLUME“ im Display angezeigt wird.

Drücken Sie die Taste>⑤.

Hinweis:

Um das Gehör zu schützen, ist die Einschaltlautstärke auf den Wert „38“ begrenzt. Wenn die Lautstärke vor dem Ausschalten höher war und die Einstellung „LAST VOL“ gewählt wurde, wird mit dem Wert „38“ wieder eingeschaltet.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Lautstärke schnell absenken (Mute)

Sie können die Lautstärke schnell auf einen von Ihnen eingestellten Wert absenken (Mute).

Drücken Sie kurz die Taste ②.

„MUTE“ erscheint im Display.

Mute aufheben

Um die vorher gehörte Lautstärke wieder zu aktivieren,

drücken Sie erneut kurz die Taste ②.

Mute-Lautstärke einstellen

Die Mute-Lautstärke (Mute Level) ist einstellbar.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉14 so oft, bis „MUTE LVL“ im Display angezeigt wird.

Drücken Sie die Taste M/OK ^14 , um das Untermenü zu öffnen.

„MUTE“ und der aktuell eingestellte Wert erscheinen im Display.

Stellen Sie den Mute-Level mit den Tasten oder 5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Bestätigungston ein-/ausschalten

Wenn Sie bei einigen Funktionen eine Taste länger als zwei Sekunden drücken, z. B. zum Abspeichern eines Senders auf einer Stationstaste, ertönt ein Bestätigungston (Beep). Sie können den Beep aus- bzw. einschalten.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✗5 so oft, bis im Display „BEEP ON“ bzw. „BEEP OFF“ angezeigt wird.

Schalten Sie den Beep mit den Tasten < oder > ⑤ ein oder aus. „OFF“ bedeutet Beep aus, „ON“ bedeutet Beep ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Stummschaltung während Telefonbetrieb

Wenn Ihr Autoradio mit einem Mobil telefon oder Navigationssystem verbunden ist, wird beim Annehmen eines Telefonats oder einer Sprachausgabe der Navigation das Autoradiogerät stummgeschaltet. Das Gespräch oder die Sprachausgabe wird über die Autoradiolautsprecher wiedergegeben. Dazu muss das Mobiltelefon oder das Navigationssystem, wie in der Einbauanleitung beschrieben, an das Autoradio angeschlossen sein.

Welche Navigationssysteme an Ihrem Auto-radio verwendet werden können, erfahren Sie von Ihrem Blaupunkt-Fachhändler.

Wenn ein Anruf angenommen wird oder eine Navigationsdurchsage stattfindet, wird im Display „TELEPHONE“ angezeigt.

Telefon-Audio/Navigation-Audio

Während eines Telefonats bzw. einer Sprachausgabe der Navigation werden keine Verkehrsdurchsagen durchgeschaltet. Es erfolgt keine Aufzeichnung der Verkehrsmeldung!

Die Lautstärke von Telefon gesprächen oder Sprachausgaben der Navigation ist einstellbar:

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „TEL VOL“ im Display angezeigt wird.

Drücken Sie die Taste M/OK ^14 , um das Untermenü aufzurufen.

„TEL VOL“ und der aktuell eingestellte Wert erscheinen im Display.

Stellen Sie die gewünschte Lautstärke mit der Taste ✕ oder ✗5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Hinweise:

• Ist die gehörte Laustärke höher als der eingestellte Wert „TEL VOL“, werden Telefonate bzw. Navigationsdurchsagen mit der gehörten Lautstärke wiedergegeben.
• Sie können die Lautstärke für Telefonate und Navigationsdurchsagen während der Wiedergabe mit dem Lautstärkesteller ③ einstellen.
• Während der Wiedergabe können Sie die Lautstärkeverteilung für Telefonate/Navigationsdurchsagen einstellen. Lesen Sie dazu das Kapitel „Sound“.

Radiobetrieb

Tuner einstellen

Um eine einwandfreie Funktion des Radio-teils zu gewährleisten, muss das Gerät auf die Region, in der es betrieben wird, eingestellt werden. Sie können wählen zwischen Europa (EUROPE), Amerika (USA), Süd-Amerika (S-AMERICA) und Thailand (THAI). Werkseitig ist der Tuner auf die Region eingestellt, in der das Gerät verkauft wurde. Bei Problemen mit dem Radioempfang überprüfen Sie bitte diese Einstellung.

Die in dieser Bedienungsanleitung beschriebenen Radio-Funktionen beziehen sich auf die Tuner-Einstellung Europa (EUROPE).

Schalten Sie das Gerät mit der Taste ② aus.
Halten Sie die Tasten 3 ^13 und AUDIO ^12 gleichzeitig gedrückt und schalten Sie das Gerät mit der Taste ^2 wieder ein.
Die aktuelle Einstellung wird angezeigt.
Wählen Sie Ihren Tuner-Bereich mit der Taste ✕ oder ✘5.

Um die Einstellung zu sichern und das Menü zu verlassen,

drücken Sie die Taste M/OK 14.

Radiobetrieb einschalten

Wenn Sie sich in den Betriebsarten SD, CD-Wechsler oder AUX-IN befi nden,

drücken Sie die Taste BND/TS ④ oder
drücken Sie die Taste SRC ⑮ so oft, bis „TUNER“ im Display erscheint.

RDS-Komfortfunktion

Dieses Gerät ist mit einem RDS- (Radio-Daten-System) Empfänger ausgestattet. Viele FM-Sender senden ein Signal aus, das neben dem Programm auch Informationen, wie den Sender namen und den Programm-Typ (PTY), enthält.

Der Sendername wird, sobald er empfangbar ist, im Display angezeigt.

Die RDS-Komfortfunktionen AF (Alternativfrequenz) und REGIONAL erweitern das Leistungsspektrum Ihres Radiogerätes.

• AF: Wenn die RDS-Komfortfunktion aktiviert ist, schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.
• REGIONAL: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Mit der REG-Funktion wird verhindert, dass das Autoradio auf Alternativfrequenzen wechselt, die einen anderen Programminhalt haben.

Hinweis:

REGIONAL muss gesondert im Menü aktiviert/deaktiviert (REG ON/OFF) werden.

RDS-Komfortfunktion ein- bzw. ausschalten

Um die RDS-Komfortfunktionen AF und REGIONAL zu nutzen,

halten Sie die Taste TRAF ⑦ länger als zwei Sekunden gedrückt.

Die RDS-Funktion ist aktiv, wenn RDS im Display angezeigt wird.

Zum Deaktivieren,

halten Sie die Taste TRAF ⑦ länger als zwei Sekunden gedrückt.
Das RDS-Symbol im Display erlischt.

REGIONAL ein-/ausschalten

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste oder 5 so oft, bis „REG ON“ bzw. „REG OFF“ im Display angezeigt wird.

Um REGIONAL ein- bzw. auszuschalten,

drücken Sie die Taste> oder ⑤.

Drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Wellenbereich/Speicherebene wählen

Mit diesem Gerät können Sie Programme der Frequenzbänder UKW (FM) sowie MW und LW (AM) empfangen. Für den Wellenbereich FM stehen drei Speicherebenen (FM1, FM2 und FMT) und für die Wellenbereiche MW und LW je eine Speicherebene zur Verfügung.

Auf jeder Speicherebene können fünf Sender gespeichert werden.

Um zwischen den Speicherebenen FM1, FM2 und FMT bzw. den Wellenbereichen MW und LW umzuschalten,

drücken Sie kurz die Taste BND/TS ④.

Sender einstellen

Sie haben verschiedene Möglichkeiten, Sender einzustellen.

Automatischer Sendersuchlauf

Drücken Sie die ▼ oder △Taste ⑤.

Der nächste empfangbare Sender wird eingestellt.

Manuelle Senderabstimmung

Sie können die Senderabstimmung auch manuell vornehmen.

Hinweis:

Die manuelle Senderabstimmung ist nur möglich, wenn die RDS-Komfortfunktiondeaktiviertist.

Drücken Sie die Taste < oder >⑤.

Blättern in Senderketten (nur FM)

Stellen Sender mehrere Programme zur Verfügung, können Sie in diesen sogenannten „Senderketten“ blättern.

Hinweis:

Um diese Funktion nutzen zu können, muss die RDS-Komfortfunktion aktiviert sein.

Drücken Sie die Taste < oder >⑤, um zum nächsten Sender der Senderkette zu wechseln.

Hinweis:

Sie können so nur zu Sendern wechseln, die Sie schon einmal empfangen haben. Verwenden Sie dazu die Scan- oder Travelstore-Funktion.

Empfi ndlichkeit des Sendersuchlaufs einstellen

Sie können wählen, ob nur starke oder auch schwache Sender eingestellt werden.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste oder 5 so oft, bis „SENS“ und der aktuelle eingestellte Wert im Display angezeigt werden.

„SENS HI6“ bedeutet die höchste Empfindlichkeit. „SENS LO1“ die geringste.

Drücken Sie die Taste M/OK ^14 , um den eingestellten Wert zu ändern.
Stellen Sie die gewünschte Empfindlichkeit mit den Tasten oder 5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Hinweis:

Sie können verschiedene Empfindlichkeiten für FM und AM (MW/LW) einstellen.

Sender speichern

Sender manuell speichern

Wählen Sie die gewünschte Speicherebene FM1, FM2, FMT oder einen der Wellenbereiche MW oder LW.
Stellen Sie den gewünschten Sender ein.
Halten Sie eine Stationstaste 1 - 5 ⑬, auf die der Sender gespeichert werden soll, länger als zwei Sekunden gedrückt.

Sender automatisch speichern (Travelstore)

Sie können die fünf stärksten Sender aus der Region automatisch speichern (nur FM). Die Speicherung erfolgt auf der Speicherebene FMT.

Hinweis:

Zuvor auf dieser Ebene gespeicherte Sender werden dabei gelöscht.

Halten Sie die Taste BND/TS ④ länger als zwei Sekunden gedrückt.

Die Speicherung beginnt. Im Display wird „FM TSTORE“ angezeigt. Nachdem der Vorgang abgeschlossen ist, wird der Sender auf Speicherplatz 1 der Ebene FMT gespielt.

Gespeicherte Sender abrufen

Wählen Sie die Speicherebene bzw. den Wellenbereich.
Drücken Sie die Stationstaste 1 - 5 ⑬ des gewünschten Senders.

Empfangbare Sender anspielen (SCAN)

Mit der Scan-Funktion können Sie alle empfangbaren Sender anspielen lassen. Die Anspieldauer kann von 5 bis 30 Sekunden (in Schritten von 5 Sekunden) im Menü eingestellt werden.

SCAN starten

Halten Sie die M/OK-Taste ⑭ länger als zwei Sekunden gedrückt.

Der Scan-Vorgang beginnt. „SCAN“, der Sendername oder die Frequenz werden abwechselnd im Display angezeigt.

SCAN beenden, Sender weiterhören

Drücken Sie die M/OK-Taste 14.

Der Scan-Vorgang wird beendet, der zuletzt eingestellte Sender bleibt aktiv.

Anspielzeit einstellen

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „SCAN TIME“ im Display angezeigt wird.
Drücken Sie die Taste M/OK 14, um das Untermenü zu öffnen.

„SCAN“ und der aktuell eingestellte Wert erscheinen im Display.

Stellen Sie die gewünschte Anspielzeit mit den Tasten ↘ oder ↗5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Hinweis:

Die eingestellte Anspielzeit gilt auch für Scan-Vorgänge im SD- und CD-Wechsler-Betrieb.

Programm-Typ (PTY)

Neben dem Sendernamen übermitteln einige FM-Sender auch Informationen über den Typ ihres Programms. Diese Informationen können von Ihrem Autoradiogerät empfangen und angezeigt werden.

Solche Programm-Typen können z. B. sein:

KULTUR	REISE	JAZZ
SPORT	NACHRICH	POP
ROCK	MUSIK

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programm-Typs auswählen.

PTY-EON

Wenn der Programm-Typ ausgewählt und der Suchlauf gestartet wurde, wechselt das Gerät vom aktuellen Sender zu einem Sender mit dem gewählten Programm-Typ.

Hinweise:

• Wird kein Sender mit dem gewählten Programm-Typ gefunden, ertönt ein Beep und im Display wird kurz „NO PTY“ angezeigt. Der zuletzt empfangene Sender wird wieder eingestellt.
• Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem späteren Zeitpunkt den gewünschten Programm-Typ ausstrahlt, wechselt das Gerät automatisch vom aktuellen Sender bzw. aus dem SD- oder CD-Wechsler-Betrieb zu dem Sender mit dem gewünschten Programm-Typ.
• Möchten Sie diese PTY-EON-Umschaltung nicht haben, so schalten Sie PTY aus. Schalten Sie zuvor mit den Tasten SRC ⑮ oder BND/TS ④ in den Radiobetrieb.

PTY ein-/ausschalten

Der Radiobetrieb muss eingeschaltet sein.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „PTY ON“ bzw. „PTY OFF“ im Display angezeigt wird.
Drücken Sie die Taste > oder <⑤, um PTY ein- (ON) bzw. auszuschalten (OFF).

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

PTY-Sprache auswählen

Sie können die Sprache, in der die Programm-Typen angezeigt werden, auswählen. Zur Verfügung stehen „DEUTSCH“, „ENGLISH“ und „FRANÇAIS“.

Drücken Sie die Taste M/OK 14.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste ✕ oder ✗5 so oft, bis „PTY LANG“ im Display angezeigt wird.
Drücken Sie die Taste M/OK ⑭, um das Untermenü anzuzeigen.

Die aktuell eingestellte Sprache wird angezeigt.

Stellen Sie die gewünschte Sprache mit den Taste ✕ oder ✗5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Programm-Typ auswählen und Suchlauf starten

PTY muss eingeschaltet (ON) sein.

Drücken Sie die < oder >-Taste ⑤.

Der aktuelle Programm-Typ wird kurz im Display angezeigt.

Drücken Sie innerhalb der Anzeigezeit die < oder >-Taste ⑤, um zu einem anderen Programm-Typ zu wechseln.

Drücken Sie die ✕ oder ✗taste ⑤, um den Suchlauf zu starten.

Der nächste Sender mit dem gewählten Programm-Typ wird eingestellt.

Anzeige einstellen

Sie haben im Radiobetrieb die Möglichkeit, im Display den Wellenbereich mit Speicherebene und die Uhrzeit oder den Sendernamen bzw. die Frequenz des aktuellen Senders anzeigen zu lassen.

Um zwischen den Anzeigen umzuschalten,

drücken Sie die Taste DIS⑨.

Verkehrsfunk

Ihr Gerät ist mit einem RDS-EON-Empfangs- teil ausgestattet. EON heißt Enhanced Other Network. Im Falle einer Verkehrsdurchsage (Traffi c Announcement – TA), wird innerhalb einer Senderkette automatisch von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.

Nach der Verkehrsmeldung wird wieder auf das zuvor gehörte Programm zurückgeschaltet.

Außerdem bietet das Gerät die Möglichkeit, auch während des Betriebs von SD/MMC, CD-Wechsler und externen Quellen (AUX-IN) Verkehrsdurchsagen zu empfangen. Schalten Sie dazu den Vorrang für den Verkehrsfunk ein.

Vorrang für Verkehrsfunk ein-/ausschalten

Drücken Sie kurz die Taste TRAF ⑦.

Der Vorrang für Verkehrsdurchsagen ist aktiviert, wenn im Display das Stau-Symbol angezeigt wird.

Hinweise:

Sie hören einen Warnton,

• wenn Sie beim Hören einer SD, eines CD-Wechslers oder AUX-IN den Sendebereich des eingestellten Verkehrsfunksenders verlassen und der darauf folgende automatische Suchlauf keinen neuen Verkehrsfunksender fi ndet.
• wenn Sie von einem Verkehrsfunksender zu einem Sender ohne Verkehrsfunk wechseln.

Schalten Sie dann entweder den Vorrang für Verkehrsfunk aus oder wechseln Sie zu einem Sender mit Verkehrsfunk.

Vehrkehrsdurchsage überspringen

Während einer Verkehrsdurchsage wird „TRAFFIC“ im Display angezeigt. Um eine Verkehrsdurchsage abzubrechen, ohne den Vorrang für Verkehrsfunk auszuschalten,

drücken Sie während der Verkehrsdurchsage einmal die Taste TRAF ⑦.

Sie hören wieder die zuvor aktive Audioquelle. Wenn erneut eine Verkehrsdurchsage gesendet wird, stellt das Gerät diese wieder automatisch durch.

Lautstärke für Verkehrsdurchsagen einstellen

Drücken Sie die Taste M/OK 14.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste Voder ⑦ so oft, bis im Display „TA VOLUME“ angezeigt wird.
Drücken Sie die Taste M/OK ⑭, um das Untermenü zu öffnen.
„TA VOL“ und der aktuell eingestellte Wert erscheinen im Display.
Stellen Sie die gewünschte Lautstärke mit den Tasten ✕ oder ✗5 ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Hinweise:

• Ist die gehörte Laustärke höher als die eingestellte TA Volume, werden Verkehrsmeldungen mit der gehörten Lautstärke wiedergegeben.
• Sie können die Lautstärke auch während einer Verkehrsdurchsage mit dem Lautstärkesteller ③ für die Dauer der Verkehrsdurchsage einstellen.
• Während Verkehrsmeldungen können Sie die Lautstärkeverteilung für Verkehrsdurchsagen einstellen. Lesen Sie dazu das Kapitel „Sound“.

SD-/MMC-Betrieb

Sie können mit diesem Autoradio SD-/MMC-Karten (Secure Digital bzw. Multi-Media Card) mit Musikdateien im MP3- oder WMA-Format abspielen. Die Bedienung beim Abspielen von MP3- und WMA-Dateien ist identisch.

Hinweis:

Blaupunkt kann für die einwandfreie Funktion aller auf dem Markt erhältlichen SD-/MMC-Karten nicht garantieren und empfi ehlt daher, SD-/MMC-Karten von „SanDisk“ oder „Panasonic“ zu verwenden.

Vorbereitung der MP3-/WMA-Titel

Sie können die SD-/MMC-Karten mit einem handelsüblichen SD-/MMC-Schreib-/Lesegerät und Ihrem PC mit Daten beschreiben.

Hinweise:

- WMA-Dateien mit Digital Rights Management (DRM) aus Online-Musicshops können mit diesem Gerät nicht abgespielt werden.

- WMA-Dateien können nur sicher wie- dergegeben werden, wenn diese mit Windows Media-Player ab Version 8 erstellt wurden.

Für einen optimalen Zugriff auf SD-/MMC-Karten beachen Sie bei der Speicherung von MP3-/WMA-Titeln auf der SD-/MMC-Karte die Angaben in der folgenden Tabelle:

Dateisystem FAT16 oder FAT32, kein NTFS!
ID3-Tags Version 1 oder 2
Dateien	Nur MP3- oder WMA- Dateien, Verzeichnisse, Playlisten
Anzahl 1500 Dateien (Ver- zeichnisse und Titel) je Verzeichnis
Bezeichnung der Dateien	Endung „.wma“/„.mp3“
	Max. 24 Zeichen (mehr Zeichen sind möglich, verringert jedoch die max. Anzahl von Da- teien)
	Keine Sonderzeichen oder Umlaute
Bitrate MP3: 32 bis 320 kbps WMA: 32 bis 192 kbps

Jedes Verzeichnis kann mit dem PC benannt werden. Der Name des Verzeichnisses wird dann im Display des Gerätes angezeigt.

Wenn Sie auf eine bestimmte Reihenfolge Ihrer Dateien Wert legen: Speichern Sie die

Dateien in der Reihenfolge auf die Karte, in der sie später abgespielt werden sollen.

Ⓐ Verzeichnisse
B Titel · Dateien

SD-/MMC-Karte einstecken/entnehmen

Schieben Sie die SD-/MMC-Karte mit der bedruckten Seite nach links und den Kontakten voran in den Kartenschacht ⑩, bis sie einrastet.

Sie können die SD-/MMC-Karte nun mit der TasteSRC 15 als Audioquelle wählen.

Um die SD-/MMC-Karte zu entnehmen,

drücken Sie auf die SD-/MMC-Karte, bis sie entriegelt wird.
Ziehen Sie die SD-/MMC-Karte aus dem Kartenschacht ⑩ heraus.

SD-/MMC-Betrieb starten

Drücken Sie Taste SRC ⑮ so oft, bis im Display „SD-Card“ angezeigt wird.

Die Wiedergabe beginnt.

Anzeige einstellen

Für die folgenden Einstellungen muss sich eine SD-Karte mit MP3- bzw. WMA-Dateien im Gerät befi nden.

Standard-Anzeige einstellen

Sie können sich im Display verschiedene Informationen zu dem aktuellen Titel anzeigen lassen:

• Dateiname bzw. Titelname
• Interpret
• Albumname
• Spielzeit (PLAY)
• Uhrzeit (CLK)

Hinweis:

Der ID3-Text wird bei mehr als 9 Zeichen zum Lauftext (gescrollt).

Nach einem Durchlauf werden die ersten 9 Zeichen dauerhaft im Display angezeigt.

Um zwischen den Anzeigemöglichkeiten zu wählen,

drücken Sie die Taste DIS⑨.

Verzeichnis wählen

Um auf- oder abwärts zu einem anderen Verzeichnis zu wechseln,

drücken Sie die Taste ✕ oder ✗ ⑤ ein- oder mehrmals.

Titel wählen

Um auf- oder abwärts zu einem anderen Titel im aktuellen Verzeichnis zu wechseln,

drücken Sie die Taste < oder >⑤ ein- oder mehrmals.

Bei einmaligem Drücken der Taste < ⑤ wird der aktuelle Titel erneut gestartet.

Schneller Suchlauf (hörbar)

Für einen schnellen Suchlauf rückwärts bzw. vorwärts

halten Sie die Taste < oder > ⑤ länger als zwei Sekunden gedrückt.

Solange Sie die Taste gedrückt halten, wird der Suchlauf fortgesetzt.

Einzelne Titel oder ganze Verzeichnisse wiederholt abspielen (REPEAT)

Sie können entweder den aktuellen Titel oder alle Titel im aktuellen Verzeichnis wiederholt abspielen.

Drücken Sie die Taste 4 RPT ^13 sooft, bis die gewünschte Funktion im Display angezeigt wird:

• „RPT TRACK“ (aktueller Titel)
- „RPT DIR“ (alle Titel im aktuellen Verzeichnis)
• „RPT OFF“ (Repeat beenden)

Wenn die Wiederhol-Funktion (Repeat) aktiv ist, wird im Display RPT angezeigt.

Titel in zufälliger Reihenfolge abspielen (MIX)

Sie können entweder alle Titel im aktuellen Verzeichnis oder alle Titel auf der SD-/MMC-Karte in zufälliger Reihenfolge abspielen.

Drücken Sie die Taste 5 MIX ^13 sooft, bis die gewünschte Funktion im Display angezeigt wird:

• „MIX ALL“ (alle Titel auf der SD-/MMC-Karte)
• „MIX DIR“ (alle Titel im aktuellen Verzeichnis)
• „MIX OFF“ (Abspielen in zufälliger Reihenfolge beenden)

Wenn die Zufallswiedergabe (MIX) aktiv ist, wird im Display MIX angzeigt.

Titel anspielen (SCAN)

Sie können alle Titel der SD-/MMC-Karte kurz anspielen lassen.

Drücken Sie die M/OK-Taste ⑭ länger als zwei Sekunden.

Das Display wechselt zwischen „SCAN“ und dem Dateinamen. Die Titel der SD/MMC werden in aufsteigender Reihenfolge angespielt.

Hinweis:

Die Anspieldauer ist einstellbar. Lesen Sie zum Einstellen der Anspieldauer den Abschnitt „Anspieldauer einstellen“ im Kapitel „Radiobetrieb“.

Scan beenden, Titel weiterhören

Drücken Sie kurz die M/OK-Taste 14.

Der aktuell angespielte Titel wird weitergespielt.

Wiedergabe unterbrechen (PAUSE)

Drücken Sie die Taste 313.

Im Display erscheint „PAUSE“.

Pause aufheben

Drücken Sie die Taste 3 ^13

Die Wiedergabe wird fortgesetzt.

CD-Wechsler-Betrieb

Hinweis:

Informationen über den Umgang mit CDs, das Einlegen von CDs und die Handhabung des CD-Wechslers finden Sie in der Bedienungsanleitung Ihres CD-Wechslers.

CD-Wechsler-Betrieb starten

Drücken Sie die Taste SRC ^15 so oft, bis im Display „CDC/AUX-IN“ erscheint.

Die Wiedergabe beginnt mit der ersten CD, die der CD-Wechsler erkennt.

CD wählen

Um auf- oder abwärts zu einer anderen CD zu wechseln,

drücken Sie die Taste ✕ oder ✗ ⑤ ein- oder mehrmals.

Hinweis:

Freie CD-Schächte im Wechsler und CD-Schächte mit ungültigen CDs werden dabei übersprungen.

Titel wählen

Um auf- oder abwärts zu einem anderen Titel auf der aktuellen CD zu wechseln,

drücken Sie die Taste < oder > ⑤ ein- oder mehrmals.

Schneller Suchlauf (hörbar)

Für einen schnellen Suchlauf rückwärts bzw. vorwärts

halten Sie die Taste < oder > ⑤ länger als zwei Sekunden gedrückt.

Solange Sie die Taste gedrückt halten, wird der Suchlauf fortgesetzt.

Anzeige einstellen

Für die Anzeige im CD-Wechsler-Betrieb stehen Ihnen drei Optionen zur Verfügung:

• Titelnummer und Spielzeit
• Titelnummer und Uhrzeit
• CD-Nummer und Titelnummer

Um zwischen den Anzeigemöglichkeiten zu wählen,

drücken Sie die Taste DIS⑨.

Einzelne Titel oder ganze CDs wiederholt abspielen (REPEAT)

Sie können entweder den aktuellen Titel oder alle Titel auf der aktuellen CD wiederholt abspielen.

Drücken Sie die Taste 4 RPT ^13 sooft, bis die gewünschte Funktion im Display angezeigt wird:

• „RPT TRACK“ (aktueller Titel)
- „RPT DISC“ (alle Titel auf der aktuellen CD)
• „RPT OFF“ (Repeat beenden)

Wenn die Wiederhol-Funktion (Repeat) aktiv ist, wird im Display RPT angzeigt.

Titel in zufälliger Reihenfolge abspielen (MIX)

Sie können entweder alle Titel auf der aktuellen CD oder alle CDs im Magazin in zufälliger Reihenfolge abspielen.

Drücken Sie die Taste 5 MIX ^13 sooft, bis die gewünschte Funktion im Display angezeigt wird:

• „MIX CD“ (alle Titel auf der aktuellen CD)
  • „MIX ALL“ (alle CDs im Magazin)
  • „MIX OFF“

(zufällige Reihenfolge beenden)

Wenn die Zufallswiedergabe (MIX) aktiv ist, wird im Display MIX angzeigt.

Alle Titel aller CDs anspielen (SCAN)

Um alle Titel aller eingelegten CDs in aufsteigender Reihenfolge kurz anzuspielen,

Drücken Sie die M/OK-Taste ⑭ länger als zwei Sekunden.

Das Display wechselt zwischen „SCAN“ und der Titelnummer. Alle CDs im Magazin werden in aufsteigender Reihenfolge angespielt.

Hinweis:

Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspielzeit den Abschnitt „Anspielzeit einstellen“ im Kapitel „Radiobetrieb“.

Scan beenden, Titel weiterhören

Drücken Sie kurz die M/OK-Taste 14.

Der aktuell angespielte Titel wird weitergespielt.

Wiedergabe unterbrechen (PAUSE)

Drücken Sie die Taste 3 ^13 .

Im Display erscheint „PAUSE“.

Pause aufheben

Drücken Sie die Taste 3 ^13 .

Die Wiedergabe wird fortgesetzt.

Clock - Uhrzeit

Uhrzeit anzeigen

Sie können sich die Uhrzeit im Tuner-, SD- und CD-Wechsler-Betrieb anzeigen lassen.

Drücken Sie die Taste DIS ⑨, bis die Uhrzeit im Display angezeigt wird.

Uhrzeit einstellen

Um die Uhrzeit einzustellen,

drücken Sie die Taste M/OK 14.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste ✅ oder ✉5 so oft, bis „CLOCK SET“ im Display angezeigt wird.
Drücken Sie die Taste M/OK ^14 , um das Untermenü zu öffnen.

Die aktuell eingestellte Uhrzeit wird im Display angezeigt. Die Stunden blinken und können eingestellt werden.

Stellen Sie die Stunden mit der Taste ✗ oder ✕ ⑤ ein.

Wenn die Stunden eingestellt sind,

drücken Sie die Taste>⑤.

Die Minuten blinken.

Stellen Sie die Minuten mit der Taste ✘ oder ✘ ⑤ ein.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK ⑭.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Uhrmodus 12/24 Std. wählen

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste oder 5 so oft, bis „24 H MODE“ bzw. „12 H MODE“ im Display angezeigt wird.

Drücken Sie die Taste< oder >⑤, um den Modus umzuschalten.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Uhrzeit bei ausgeschaltetem Gerät und eingeschalteter Zündung anzeigen

Um bei ausgeschaltetem Gerät und eingeschalteter Fahrzeugzündung die Uhrzeit anzeigen zu lassen,

drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✗5 so oft, bis „CLOCK OFF“ bzw. „CLOCK ON“ im Display angezeigt wird.
Drücken Sie die Taste < oder >⑤, um die Anzeige zwischen ON (an) oder OFF (aus) umzuschalten.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Sound

Sie können für jede Quelle (Radio, SD/MMC, CD-Wechsler oder AUX-IN) die Einstellungen für den Klang (Bässe und Höhen) und den Equalizer getrennt vornehmen.

Die Einstellungen für den X-Bass und die Lautstärkeverteilung (Balance und Fader) werden für alle Audioquellen (außer Verkehrsdurchsagen und Telefon-/Navigationsdurchsagen) gemeinsam vorgenommen.

Fader und Balance können für Verkehrsmeldungen und Telefonate/Navigationsdurchsagen nur während der Durchsage eingestellt werden.

Equalizer

Dieses Gerät verfügt über einen 3-Band-Equalizer. Dieser Equalizer ermöglicht Ihnen, für Bässe, Höhen und Mitten jeweils eine Frequenz auszuwählen und für die gewählte Frequenz den Pegel einzustellen. Außerdem können Sie für die Bässe und Mitten den Gütefaktor einstellen.

Equalizer-Einstellungen

Die folgende Tabelle zeigt die Bässe-, Höhen- und Equalizer -Einstellmöglichkeiten im Menü „AUDIO“. Einige Einstellungen sind mit einem „E“ (für „ENHANCED“ = erweitert) versehen, z. B. „E-BASS“. Diese Einstellungen nehmen Sie im Untermenü „ENHANCED“ vor.

Hinweis:

Die Tabelle beinhaltet nicht alle Einstellungen, die in den Menüs „AUDIO“ und „ENHANCED“ möglich sind.

	AUDIO
	BASS TREBLE ENHANCED
		E-BASS E-TREBLE E-MIDDLE
Pegel (GAIN)	-7 bis +7 -7 bis +7 -- -7 bis +7
Frequenz (FREQ)	-- 60 Hz, 80 Hz,	100 Hz oder 200 Hz	10 kHz, 12.5 kHz, 15 kHz oder 17.5 kHz	0.5 kHz, 1.0 kHz, 1.5 kHz oder 2.5 kHz
Gütefaktor (QFAC)	-- 1.0, 1.25, 1.5	oder 2.0	-0.5, 0.75, 1.0 oder 1.25

BASS einstellen

Um den Pegel der Bässe einzustellen,

drücken Sie die Taste AUDIO 12.

„BASS“ erscheint im Display.

Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„BASS“ und der aktuell eingestellte Wert für den Pegel erscheinen im Display.

Drücken Sie die Taste▽ oder △⑤, um den Wert zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO ⑫.

TREBLE einstellen

Um den Pegel der Höhen einzustellen,

Drücken Sie die Taste AUDIO 12.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✅ oder ✗ ⑤ so oft, bis „TREBLE“ im Display erscheint.

Drücken Sie die Taste > ⑤, um das Untermenü aufzurufen.

„TREBLE“ und der aktuell eingestellte Wert für den Pegel erscheinen im Display.

Drücken Sie die Taste ≧ oder ∧ ⑤, um den Wert zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

E-BASS einstellen

Um die Frequenz und den Gütefaktor der Bässe einzustellen,

drücken Sie die Taste AUDIO ⑫.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✕ oder ✘⑤ so oft, bis „ENHANCED“ im Display erscheint.

Drücken Sie die Taste M/OK ⑭, um das Untermenü aufzurufen.

„E-BASS“ erscheint im Display.

Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„FREQ“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste√ oder ✉5, um zwischen „FREQ“ (Frequenz) und „QFAC“ (Gütefaktor) zu wählen.

Drücken Sie die Taste⑤, um die gewählte Einstellung zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

E-TREBLE einstellen

Um die Frequenz der Höhen einzustellen,

drücken Sie die Taste AUDIO ⑫.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✕ oder ✘⑤ so oft, bis „ENHANCED“ im Display erscheint.

Drücken Sie die Taste M/OK ⑭, um das Untermenü aufzurufen.

„E-BASS“ erscheint im Display.

Drücken Sie die Taste√ oder ✉5 so oft, bis „E-TREBLE“ im Display erscheint.

Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„FREQ“ (Frequenz) und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste⑤, um die Einstellung zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

E-MIDDLE einstellen

Um die Verstärkung, die Frequenz und den Gütefaktor der Mitten einzustellen,

Drücken Sie die Taste AUDIO 12.

„BASS“ erscheint im Display.

Drücken Sie die Taste oder 5 so oft, bis „ENHANCED“ im Display erscheint.

Drücken Sie die Taste M/OK ⑭, um das Untermenü aufzurufen.

„E-BASS“ erscheint im Display.

Drücken Sie die Taste oder 5 so oft, bis „E-MIDDLE“ im Display erscheint.

Drücken Sie die Taste > ⑤, um das Untermenü aufzurufen.

„GAIN“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste √ oder ✗5, um zwischen „GAIN“ (Verstärkung), „FREQ“ (Frequenz) und „QFAC“ (Gütefaktor) zu wählen.

Drücken Sie die Taste⑤, um die gewählte Einstellung zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

Lautstärkeverteilung links/rechts (Balance) einstellen

drücken Sie die Taste AUDIO ⑫.

„BASS“ erscheint im Display.

Drücken Sie die Taste oder 5 so oft, bis „BALANCE“ im Display erscheint.
Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„BAL“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste ✘ oder ✘⑤, um die Lautstärkeverteilung rechts (R = right)/links (L=left) einzustellen.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

Lautstärkeverteilung vorn/hinten (Fader) einstellen

drücken Sie die Taste AUDIO 12.
„BASS“ erscheint im Display.
Drücken Sie die Taste ✘ oder ✗5 so oft, bis „Fader“ im Display erscheint.
Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„FADER“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste oder 5, um die Lautstärkeverteilung vorn (F=Front)/hinten (R=Rear) einzustellen.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO ⑫.

Equalizer-Voreinstellungen (Presets)

Dieses Gerät verfügt über einen Equalizer, in dem die Einstellungen für die Musikrichtungen „ROCK“, „POP“ und „CLASSIC“ bereits programmiert sind.

Um ein Equalizer-Preset zu wählen,

drücken Sie die Taste AUDIO 12.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✕ oder ✗⑤ so oft, bis „ENHANCED“ im Display erscheint.

Drücken Sie die Taste M/OK ^14 , um das Untermenü aufzurufen.

„E-BASS“ erscheint im Display.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „PRESETS“ im Display erscheint.
Drücken Sie die Taste >⑧ so oft, um das Untermenü aufzurufen.

Die aktuelle Preset-Einstellung wird angezeigt.

Drücken Sie die Taste ✘ oder ✗8, um die Einstellung zu ändern. Wählen Sie „P-EQ OFF“, um den Equalizer auszuschalten.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

X-BASS

Mit X-BASS können Sie die Bässe bei geringer Lautstärke anheben. Die gewählten X-Bass-Einstellungen sind bei allen Audioquellen (Radio, SD/MMC, CD-Wechsler oder AUX-IN) wirksam.

Sie haben zwei Möglichkeiten, den X-BASS anzupassen: Sie können die X-BASS-Anhebung und die Grenzfrequenz, die angehoben werden soll, einstellen. Die X-BASS-Anhebung kann in beiden Untermenüs, „X-BASS“ und „E-XBASS“, verändert werden. Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü „AUDIO“.

	AUDIO
	X-BASS ENHANCED
		E-XBASS
Anhebung (GAIN)	0 bis 3
Frequenz (FREQ) –		400 Hz,800 Hz,2400 Hz, FLAT

X-BASS-Anhebung einstellen

Die X-BASS-Anhebung kann in Stufen von 0 (X-Bass-Funktion aus) bis 3 eingestellt werden.

Drücken Sie die Taste AUDIO ⑫.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✕ oder ✗5 so oft, bis „X-BASS“ im Display erscheint.

Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„X-BASS“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis die gewünschte Einstellung im Display angezeigt wird.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

E-XBASS einstellen

Im Untermenü „E-XBASS“ können Sie zusätzlich zu der X-BASS-Anhebung auch die Grenzfrequenz einstellen. Dabei können Sie zwischen 50 Hz, 100 Hz und 200 Hz wählen.

Drücken Sie die Taste AUDIO ⑫.

„BASS“ erscheint im Display.

Drücken Sie die Taste ✕ oder ✘⑤ so oft, bis „ENHANCED“ im Display erscheint.

Drücken Sie die Taste M/OK ^14 , um das Untermenü aufzurufen.

„E-BASS“ erscheint im Display.

Drücken Sie die Taste √ oder ✗5 so oft, bis „E-XBASS“ im Display erscheint.

Drücken Sie die Taste>⑤, um das Untermenü aufzurufen.

„GAIN“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie die Taste ✅ oder ✉5, um zwischen „GAIN“ (X-BASS-Anhebung) und „FREQ“ (Frequenz) zu wählen.

Drücken Sie die Taste< oder >⑤, um die gewählte Einstellung zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste AUDIO 12.

Display

Wenn Sie die Fahrzeugbeleuchtung einschalten, schaltet die Displayhelligkeit vom Tagmodus auf den Nachtmodus um. Voraussetzung dafür ist, dass Ihr Autoradio, wie in der Einbauanleitung beschrieben, angeschlossen ist. Ihr Fahrzeug muss über die entsprechende Anschlussmöglichkeit verfügen.

Display-Helligkeit einstellen

Die Displayhelligkeit können Sie getrennt für die Nacht (DIM NIGHT) und für den Tag (DIM DAY) in Stufen von 1 bis 16 einstellen.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „DIM DAY“ bzw. „DIM NIGHT“ im Display angezeigt wird.

Drücken Sie die Taste M/OK ^14 , um das Untermenü aufzurufen.

„DIM DAY“ bzw. „DIM NIGHT“ und der aktuell eingestellte Wert erscheinen im Display.

Drücken Sie dieTaste oder 5 , um die Helligkeit zu ändern.

Wenn der Einstellvorgang abgeschlossen ist,

drücken Sie die Taste M/OK 14.

Um das Menü zu verlassen,

drücken Sie die Taste ESC ⑥ oder warten Sie ca. 8 Sekunden.

Externe Audioquellen

Externe Audioquellen wie z. B. tragbare CD-Spieler, MiniDisc-Spieler oder MP3-Spieler können auf zwei Arten an das Gerät angeschlossen werden:

1. An den rückseitigen AUX-IN-Eingang (wenn kein CD-Wechsler an das Gerät angeschlossen ist).

Mit der Taste SRC ⑮ kann der rückseitige AUX-IN-Eingang ausgewählt werden. Im Display erscheint dann „CD / AUX-IN“.

Hinweis:

Zum Anschluss einer externen Audioquelle an den rückseitigen AUX-IN-Eingang benötigen Sie ein Adapterkabel. Dieses Kabel (Blaupunkt-Nr.: 7 607 897 093) können Sie über Ihren Blaupunkt-Fachhändler beziehen.

1. An die Front-AUX-IN-Buchse.

Sobald eine Audioquelle an die Front-AUX-IN-Buchse angeschlossen ist, kann sie mit der Taste SRC 15 ausgewählt werden. Im Display erscheint dann „FRONT AUX-IN“.

Werkseinstellungen (Normset)

Sie können das Gerät auf die Werkseinstellungen zurücksetzen.

Hinweis:

Ihre persönlichen Einstellungen werden beim Zurücksetzen (Normset) gelöscht.

Drücken Sie die Taste M/OK 14.

Im Display wird „MENU“ angezeigt.

Drücken Sie die Taste ✅ oder ✉5 so oft, bis „NORMSET“ im Display angezeigt wird.

Drücken Sie die Taste M/OK ^14 , um das Untermenü aufzurufen.

„NORM OFF“ erscheint im Display.

Um das Gerät auf Werkseinstellungen zurückzusetzen,

drücken Sie die Taste M/OK ⑭ länger als 4 Sekunden.

„NORM ON“ erscheint im Display und das Gerät wird zurückgesetzt.

Werkseinstellungen:

Lautstärke Verkehrs-durchsagen (TA VOL)	30
Einschaltlautstärke (ON VOL)	Last Volume
Lautstärke der Stumm-schaltung (MUTE LEVEL)	0
Lautstärke Telefon/Navigationsdurchsage (TEL VOL)	25 (RDS)bzw. 10(NRDS)
Suchlaufempfi ndlichkeit (SENS)	H16
Anspielzeit (SCAN TIME) 10 Sekunden	10 Sekunden
Programm-Typ (PTY) OFF
PTY-Sprache(PTY LANG)	ENGLISH
Uhrzeitanzeige (CLOCK) OFF
Uhrzeit (CLOCK SET) 0:00 (RDS)bzw. 12:00(NRDS)
Uhrzeitanzeigen-Modus(CLOCK MODE)	24 HR(RDS) bzw.12 HR(NRDS)
Bestätigungston (BEEP) ON
Regionalfunktion (REG) OFF
Displayhelligkeit DIM DAY	15,DIM NIGHT12
RDS	ON

Technische Daten

Verstärker

Ausgangsleistung: 4 x 18 Watt Sinus nach DIN 45 324 bei 14,4 V 4 x 45 Watt

max.

Power

Tuner

Wellenbereiche Europa: UKW (FM): 87,5 - 108 MHz MW: 531 - 1602 kHz LW: 153 - 279 kHz

FM - Übertragungsbereich: 35 - 16 000 Hz

SD-Karte/MMC

Übertragungsbereich: 20 - 20 000 Hz

Pre-amp Out

4 Kanäle: 2 V

Eingangsempfi ndlichkeit

AUX-IN-Eingang (rückseitig): 2 V / 6 kΩ AUX-IN-Eingang (front): 2 V / 6 kΩ Tel-/Navi-Eingang: 10 V / 1 kΩ

Gewicht:

0,8

kg

Änderungen vorbehalten!

Einbauanleitung

Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.

- Fahrzeugseitige Stecker nicht an das Radio anschließen!

- Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT – Fachhandel.

- Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline.

Bei Einbau eines Amplifi er oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out-Buchse kontaktiert werden.

Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

Mitgelieferte Montage- und Anschlussteile

Als Sonderzubehör erhältlich

Bitte den ausgefüllten Gerätepass sicher aufbewahren!
