BEDIENUNGSANLEITUNG R-19W EWDSB Alphatronics

Bedienungsanleitung – Kurzversion / Short User Manual

Modell R-15 eWDSB | R-19 eWDSB | R-22 eWDSB | R-24 eWDSB

1. Einführung und Sicherheitshinweise 3-5
2. Position und Funktion der Bedienungstasten 6-9
3. Fernbedienung 10-12
4. Inbetriebnahme .... 13
5. Menü Sendersuche .... 14
6. Bildmenü 14
7. Tonmenü....14
   7.1 Bluetooth 15
8. Menü Uhrzeit 15
9. Menü Schutz 15
10. Menü Einrichten.... 16
11. Menü Media 16
12. PVR-Aufnahme 16
13. DVD Bedienung 17
14. Befestigung des Standfußes.... 18-19
15. Fehlerbehebung....20-21
    Informationen zum Kundendienst 22

1. EINFÜHRUNG UND SICHERHEITSHINWEISE

Danke für den Kauf unseres alphatronics LED-Fernsehgerätes.

Dies ist eine Kurzversion unserer Bedienungsanleitung. Sollten Sie mehr Informationen wünschen, oder eine ausführlichere Anleitung benötigen, gehen Sie bitte auf unsere Webseite: www.alphatronics.de

Sicherheitshinweise

Zu Ihrer eigenen Sicherheit und um unnötige Schäden von Ihrem Gerät abzuwenden, lesen und beachten Sie bitte die nachfolgenden Sicherheitshinweise:

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen:

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad oder Sauna) betrieben werden. Die Gewährleistung wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser) geschützt ist. Hohe Feuchtigkeit führt zu Kriechströmen im Gerät. Dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät.

Je nach der gewählten Befestigung- bzw. Standlösung besteht Quetschgefahr zwischen TV-Gehäuse und Standfuß. Achten Sie beim Drehen des TV-Gerätes darauf, dass sich keine Finger oder Gegenstände in diesem Bereich befinden.

Batterien stellen ein potentielles Erstickungsrisiko dar. Erlauben Sie Kindern nicht das Batterie-aufbewahrungsfach zu öffnen.

Transportieren:

Fassen Sie das Gerät an den Gehäusekanten unten und oben an.

Das Display besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Bei Schäden, die durch äußere Einwirkung entstanden sind, wird keine Gewährleistung gewährt.

Stromversorgung:

Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung mittels korrektem 12V Geräteanschlusskabel oder beigefügtem Netzkabel angeschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt, oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden – Letzteres gilt für das gesamte Gerät! Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

Luftzirkulation und hohe Temperaturen:

Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Gerät legen. Seitlich und oben muss mindestens je 2 cm freier Raum für die Luftzirkulation sichergestellt werden, wenn das Gerät in einen Schrank oder ein Regal gestellt oder aufgehängt wird. Wie jedes elektronisches Gerät, benötigt Ihr TV-Gerät in Betrieb Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden kommen.

Stellen Sie das TV-Gerät mit Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht herausragen.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist.

Vermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Dies führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas in Geräteinnere gelangen, sofort den Netzstecker des Gerätes ziehen und zur Überprüfung den Kundendienst verständigen.

Reparaturen und Zubehör:

Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten ausschließlich autorisierten Fernsehtechnikern.

Reinigen:

Reinigen Sie das TV-Gerät, das Display und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Hinweis zum LED-Display:

Das von Ihnen erworbene TV-Gerät mit LED-Display genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass Bildpunkte Defekte aufweisen können.

Recycling:

Die EU-Richtlinie 2002 / 96 / EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Gerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter.

Für weitere Informationen kontaktieren Sie bitte Ihre örtliche Verwaltungsbehörde.

1.1 LIEFERUMFANG

1. LED TV Gerät 4. Anschlusskabel
2. Netzkabel 5. Bedienungsanleitung
3. Fernbedienung 6. AC Adapter

Hinweis

Ihr Produkt kann –je nach Verkaufsgebiet- weiteres Zubehör enthalten.

2. POSITION UND FUNKTION DER BEDIENUNGSTASTEN

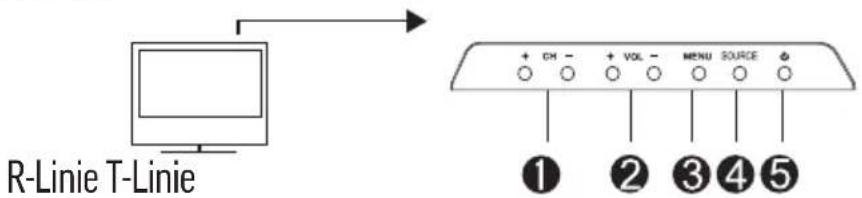

1. R-Linie / T-Linie

R-Linie T-Linie + CH - + VOL - MENU SOURCE + ① ② ③ ④ ⑤

Position Tastenbeschriftung Funktion
1	CH+/-	• Auswahl der Fernsehkanäle, drücken Sie diese Taste, um die Sender auszuwählen oder im OSD Menü das obere oder untere Menü anzuwählen
2	VOL+/-	• Erhöhen oder Verringern der Lautstärke• Anpassen der ausgewählten Menüpunkte im OSD Menü
3	MENU	• Öffnen oder Verlassen eines Menüs
4	Eingangsquelle	• Auswahl des Eingangsignals: Antenne, Kabel, Satellit, Media, AV, PC, YpbPr, DVD und HDMI
5 • Einschalttaste im Standby Modus

Der Ein-/Ausschalter befindet sich rechts unten außen am Gerät.

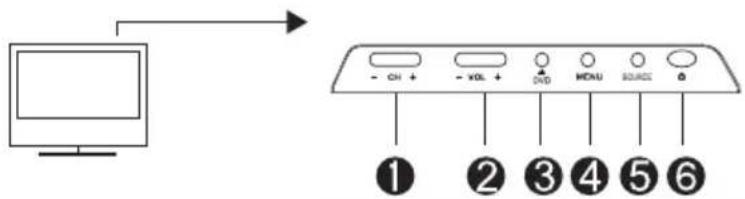

2. S-Linie

Position Tastenbeschriftung Funktion
1	CH+/-	• Auswahl der Fernsehkanäle, drücken Sie diese Taste, um die Sender auszuwählen oder im OSD Menü das obere oder untere Menü anzuwählen
2	VOL+/-	• Erhöhen oder Verringern der Lautstärke• Anpassen der ausgewählten Menüpunkte im OSD Menü
3 • Auswerfen	d▲DVD
4	MENU	• Öffnen oder Verlassen eines Menüs
5	Eingangsquelle	• Auswahl des Eingangsignals: Antenne, Kabel, Satellit, Media, AV, PC, YpbPr, DVD und HDMI
6 • Einschalttaste im Standby Modus

Der Ein-/Ausschalter befindet sich links unten am Gerät (Bei S17eSHB rechts unten).

Anmerkung:

Wenn das Gerät im Betrieb ist, leuchtet die LED Anzeige nicht. Wenn sich das Gerät im Standby Modus befindet, leuchtet die LED Anzeige blau.

Hinweis:

Wenn das Fernsehgerät nach 1 Minute kein VGA/HDMI Signal erhält, oder nach 15 Minuten kein Videosignal empfängt, schaltet sich der TV automatisch in Standby. Die Stromanzeige leuchtet blau.

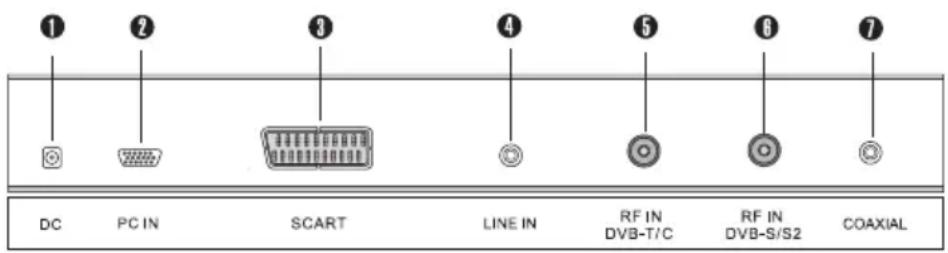

1. R-Linie/T-Linie

Rückansicht

1 Input: Eingang Gleichstrom 10.6V-26V
2 PC IN: PC Eingang
3 SCART Eingang

4 LINE IN: VGA Eingang
5 DVB-T/C
6 DVB-S/S2

7 KOAXIAL Ausgang

Seitliche Ansicht

8 9 10 11 12 13 USB HDMI AV IN CI YPBPR IN

8 USB Eingang 9 HDMI 10 AV-Eingang
11 Cl+ Eingang 12 YPbPr-Eingang
13 Kopfhörer Ausgang

alphatronics

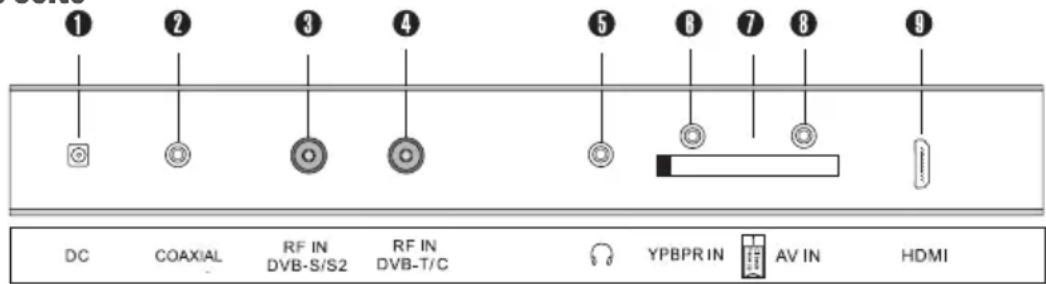

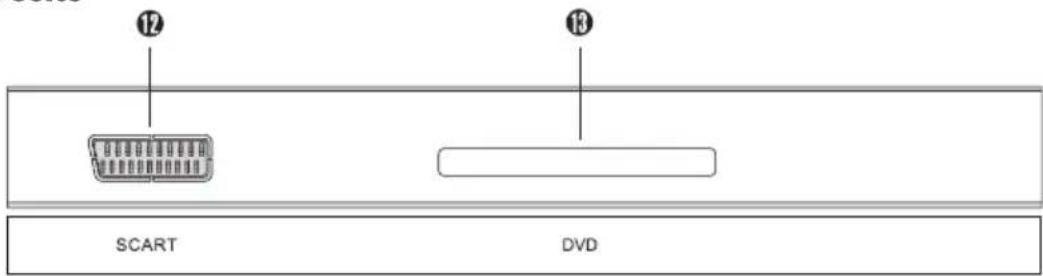

2. S-Linie

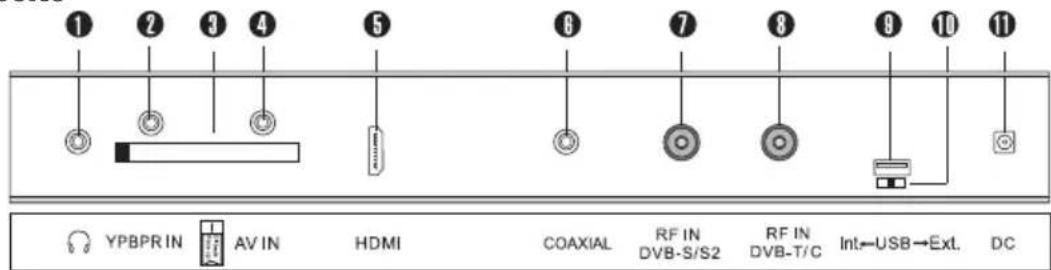

S-17 eSHB - Linke Seite

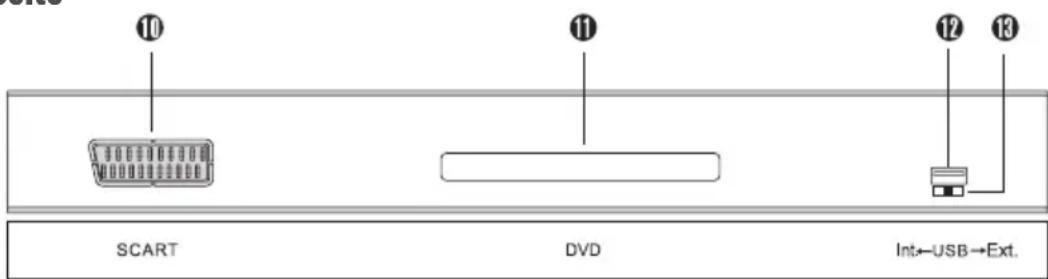

S-17 eSHB - Rechte Seite

12 13 SCART DVD

1 Kopfhörer Ausgang
2 YPbPr-Eingang
3 Cl+Eingang
4 AV-Eingang
5 HDMI
6 KOAXIAL Ausgang
7 DVB-S/S2 Eingang
8 ATV & DVB-T/C Eingang

9 USB Eingang

10 Schalter für USB Quelle (Int.:PVR, Ext.: PVR und Media Player)
11 10.6V \~ 26V DC

12 SCART EINGANG

13 DVD

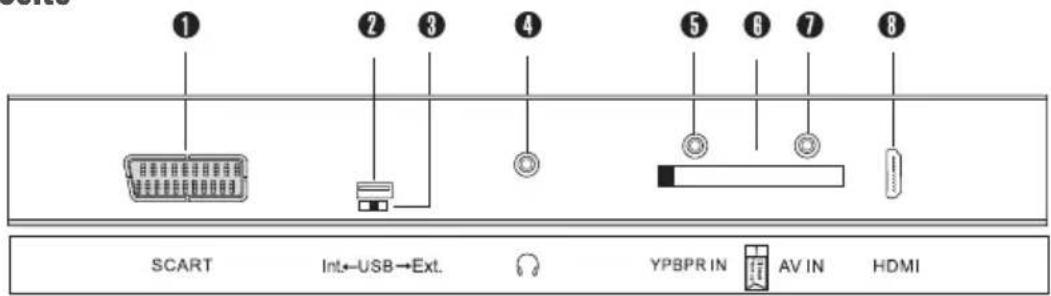

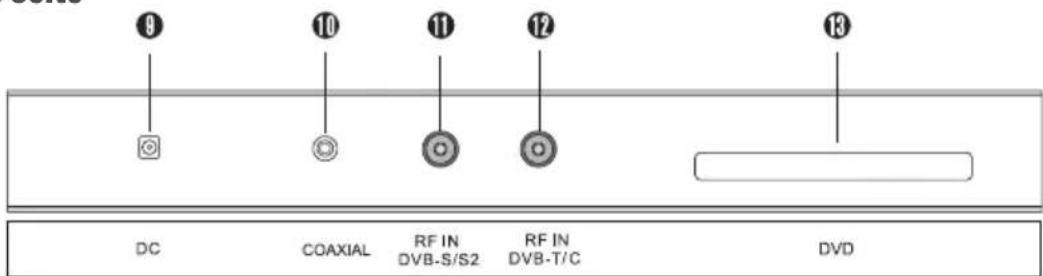

S-19 eSHB - Linke Seite

SCART Int←USB→Ext. YPBPR IN AV IN HDMI

S-19 eSHB - Rechte Seite

1 SCART EINGANG
2 USB Eingang
3 Schalter für USB Quelle (Int.:PVR, Ext.: PVR und Media Player)
4 Kopfhörer Ausgang
5 YPbPr-Eingang
6 Cl+Eingang
7 AV-Eingang
8 HDMI Eingang

9 ATV & DVB-T/C Eingang
10 DVD
11 10.6V \~ 26V DC
12 KOAXIAL Ausgang
13 DVB-S/S2 Eingang

S-22 eSHB – Rechte Seite

S-22 eSHB - Linke Seite

10 11 12 13 SCART DVD Int←USB→Ext.

1 10.6V \~ 26V DC 10 SCART EINGANG
2 KOAXIAL Ausgang
3 DVB-S/S2 Eingang
4 ATV & DVB-T/C Eingang
5 Kopfhörer Ausgang
6 YPbPr-Eingang
7 Cl+Eingang
8 AV-Eingang
9 HDMI Eingang

11 DVD
12 USB Eingang
13 Schalter für USB Quelle (Int.:PVR, Ext.: PVR und Media Player)

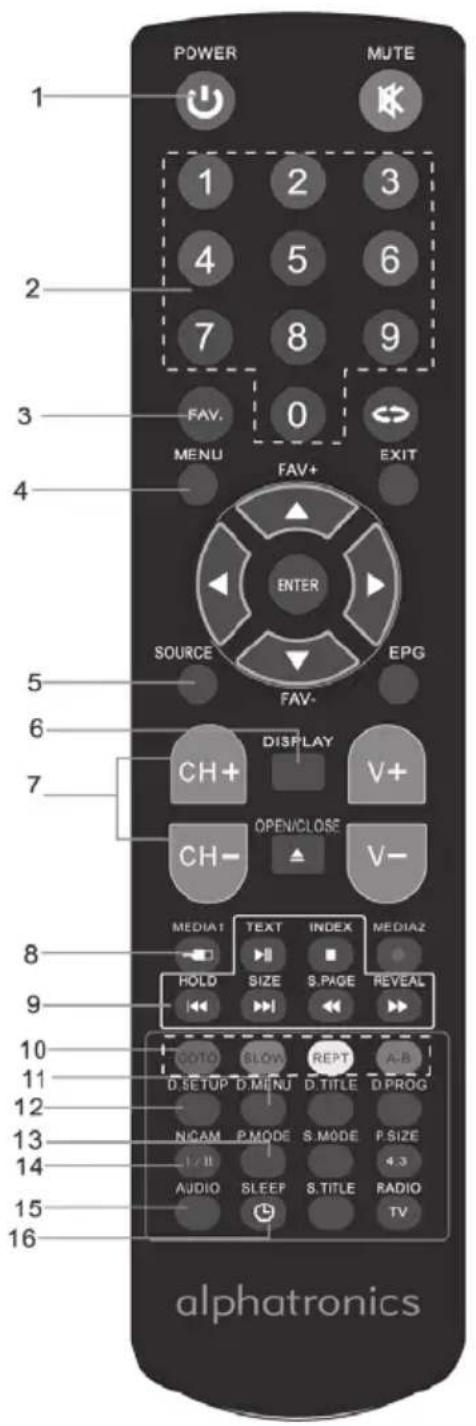

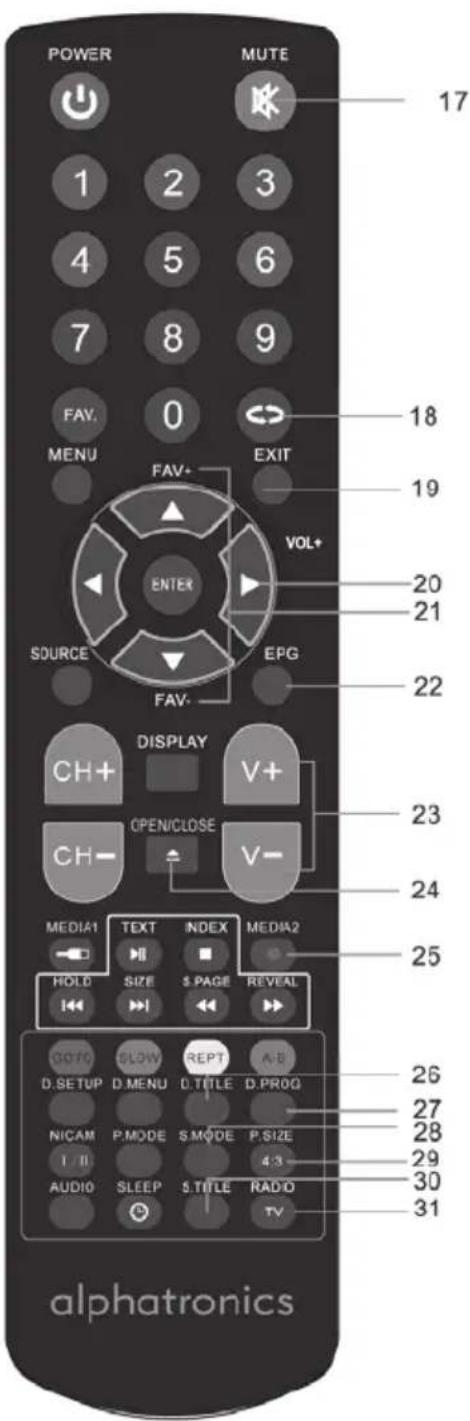

3. FERNBEDIENUNG

POWER MUTE 1 2 3 4 5 6 7 8 9 FAV. 0 FAV+ MENU EXIT SOURCE EPG FAV- DISPLAY CH+ V+ OPEN/CLOSE CH- V- MEDIA1 TEXT INDEX MEDIA2 HOLD SIZE S.PAGE REVEAL GOTO SLOW REPT A-B D SETUP D.MENU D.TITLE D.PROG NICAM P.MODE S.MODE P.SIZE AUDIO SLEEP S.TITLE RADIO TV alphatronics

1. Standby/Powertaste
2. Zifferntasten 0 - 9
3. Favoritenliste
4. Menü
5. Auswahl Eingangsquelle (ATV, DTV, Antenne, Kabel, Media, AV, PC, YPbPr, DVD, SCART, HDMI)*
6. Einblendung verschiedener Informationen (Eingangsquelle, Bildmodus, Programmname, Sendungsinformationen)
7. Kanalwahl + / -
8. Aufruf des USB-Mediaplayers
9. Videotext aufrufen / Seiteninhalt einfrieren/Aufruf Videotext-Unterseite/Videotext Rätseltaste/Videotext Index (Seite 100)
   Media/DVD: Pausieren/Abspielen /Kapitel vor/ Kapitel zurück/ schneller Rücklauf/schneller Vorlauf/ Stop
10. rote Taste (Funktion lt. Menüeinblendung) / Zeitsprung bei Medienwiedergabe | grüne Taste (Funktion lt. Menüeinblendung) / Zeitlupe bei Medienwiedergabe | blaue Taste / wiederholte Wiedergabe eines mit A-B markierten Bereichs | gelbe Taste / bei Medienwiedergabe: Wiederholmodus (einmal/ ständig/aus) Timerprogrammierung in EPG-Ansicht*
11. Aufruf des Mediaplayer-Menüs (nur bei angeschlossenem USB-Medium oder eingelegter DVD)
12. DVD-Systemeinstellungen
13. Bildmodus: Auswahl voreingestellter Farb-, Kontrast und Helligkeitseinstellungen
14. Umschaltung zwischen Stereo/Mono/Zweikanalton (nur bei Analogempfang)
15. Audiotaste zur Auswahl verschiedener Tonspuren (sofern gesendet)
16. Sleep Timer Taste

POWER MUTE 1 2 3 4 5 6 7 8 9 FAV. 0 MENU FAV+ EXIT 18 19 VOL+ 20 21 SOURCE EPG 22 DISPLAY CH+ V+ OPEN/CLOSE CH- V- MEDIA1 TEXT INDEX MEDIA2 HOLD SIZE S.PAGE REVEAL GO/GO SLOW REPT A-B D.SETUP D_MENU D.TITLE D.PROG NICAM P.MODE S.MODE P.SIZE I / II 4:3 AUDIO SLEEP S.TITLE RADIO TV alphatronics 17 26 27 28 29 30 31

17.Stummschaltung
18. Rückkehr zum letzten Programm
19. Exit, Menü verlassen
20. Navigationstasten und Eingabetaste
21. Auswahl +/- aus der Favoritenliste
22. EPG: Elektronische Programmzeitschrift
23. Laustärke laut/leise
24. Auswurftaste für DVDs
25. Sofortaufnahme auf USB-Speicher*
26. DVD: Titelmenü
27. DVD: Programmierung Kapitel-/Titelreihenfolge PVR: Einrichten USB-Stick*
28. Soundmodus, zur Auswahl voreingestellter Klangwerte
29. Bildformatauswahl 4:3 / 16:9 / Zoom
30. Aufrufen der Untertitel (sofern gesendet)
31. TV/Radio Umschaltung der Kanalliste

Einsetzen der Batterien

Wechseln Sie die Batterien, wie auf der Abbildung beschrieben, aus:

Es werden 2 Batterien des Typs "AAA" benötigt

Achtung:

1. Bewahren Sie Batterien kindersicher auf.
2. Versuchen Sie niemals Alkaline Batterien zu laden, schliessen Sie sie nicht kurz und werfen sie nicht ins Feuer.
3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlicher Bauart.
4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein Auslaufen von Säure zu vermeiden.

Hinweise:

1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.
2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.
3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Gerate.
4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung, wechseln Sie bitte die Batterien

4. INBETRIEBNAHME

Vor der Inbetriebnahme schließen Sie Ihr TV-Gerät bitte an einen geeigneten Stromanschluss an. Zu Ihrem Komfort haben wir werksseitig schon eine Senderliste für den DVB-S2 Empfang aufgespielt. Sie müssen also keinen Sendersuchlauf durchführen.

Für den DVB-T/C Empfang empfehlen wir Ihnen je nach Standort einen automatischen Sendersuchlauf durchzuführen. Hierfür gehen Sie bitte ins Hauptmenü „Sendersuche“ und wählen Sie dort den Punkt „Automatische Sendersuche“ aus, wählen noch DVB-T oder DVB-C, und folgen den Anweisungen.

Falls Sie eine detailliertere Anleitung benötigen laden Sie sich diese bitte auf unserer Webseite www.alphatronics.de herunter.

Auswahl eines Fernsehkanals

Entweder Sie nutzen die CH+/- Taste und die Pfeiltaste, um einen Kanal nach oben oder unten zu schalten oder die 0-9 Taste, um einen Kanal direkt aufzurufen.

Hinweis:

Mit der Taste können Sie jederzeit zum vorher aufgerufenen Sender zurückkehren

Kanäle bearbeiten

Hier können Sie die gefundenen Sender innerhalb Ihrer Programmplätze verschieben und löschen. Weiterhin haben Sie die Möglichkeit einen eigenen Favoritenliste anzulegen. Hierzu wählen Sie mit den Pfeiltasten den gewünschten Sender aus und drücken zum markieren die Taste FAV auf der Fernbedienung.

Teletext

Im TV/DVB-T/C: Drücken Sie die Taste TEXT, um den Teletext zu öffnen und zu schließen.

EPG (Elektronischer Programmführer)

Durch drücken der Taste EPG öffnen Sie den Elektronischen Programmführer. Mit den Pfeiltasten navigieren Sie durch das Fernsehprogramm und können weitere Informationen zur jeweiligen Sendung ansehen.

alphatronics

Auswahl der Eingangsquelle

Drücken Sie die Source Taste auf dem Fernseher oder Ihrer Fernbedienung, wählen Sie die gewünschte Eingangsquelle und bestätigen Sie mit „Enter“.

Eingangsquelle Satellit DTV ATV AV SCART YPbPr DVD HDMI MEDIA Bewe... ENTER EXIT EXIT (nur S-Linie/R-Linie)

5. MENÜ SENDERSUCHE

Je nach Empfangsart können Sie hier eine automatische, oder manuelle Sendersuche für DVB-S/S2 oder DVB-T/C vornehmen. Ebenso die Programme und Timerliste (nur für Geräte mit PVR) bearbeiten. Im DVB-S/S2 Modus können Sie hier auch die Satellitenkonfiguration einstellen und Satelliten und Transponder hinzufügen oder löschen.

6. BILDMENÜ

Drücken Sie die MENÜ Taste, um das Hauptmenü anzuzeigen.

Dann wählen Sie mit den ◆Pfeiltasten „Bild“ im Hauptmenü.

Sie können hier aus vier verschiedenen Bild Modi wählen. Beachten Sie bitte, dass nur der Modus „Persönlich“ geändert werden kann.

7. TONMENÜ

Sie können hier aus fünf verschiedenen Ton Modi wählen. Beachten Sie bitte, dass nur der Modus „Persönlich“ geändert werden kann.

Ebenso können Sie hier die Bluetooth Funktion aktivieren oder deaktivieren.

7.1 Bluetooth:

Wenn Sie die Bluetooth Funktion eingeschaltet haben, gelangen Sie in das Bluetooth Menü. Ihren Fernseher können Sie jetzt mit anderen Bluetooth fähigen Empfangsgeräten verbinden. Hierfür wählen Sie bitte „Suche“ und warten bis der Fernseher das gewünschte Gerät gefunden und in die Liste darunter eingefügt hat. Wenn die Verbindung gelungen ist, erscheint der Status „paired“. Durch Bestätigen mit „Enter“ werden die Geräte verbunden und der Status „connected“ wird angezeigt. Jetzt können Sie Ihr Audiogerät mit dem Fernseher nutzen. Wenn Sie die Verbindung trennen möchten, bestätigen Sie das mit „Enter“ auf dem angezeigten Gerät und der Status wechselt wieder von „connected“ auf „paired“. Die Verbindung wird gelöscht durch Drücken der „roten“ Taste. Sollten Sie weitere Geräte verbinden wollen (Bis zu 5 Geräte kann der TV speichern), gehen Sie bitte erneut, wie oben beschrieben, vor.

Hinweis

• Der Fernseher verbindet sich automatisch wieder mit dem zuletzt verbundenem Gerät, wenn dieses verfügbar ist.
• Wenn Sie den Ton über Bluetooth wiedergeben, sind die Hauptlautsprecher automatisch deaktiviert. Dies können Sie aber bei Bedarf im Menü Ton ändern.
• Sie können Ihren Bluetooth Fernseher mit bis zu fünf anderen Geräten pairen, allerdings nur eines nutzen.

8. MENÜ UHRZEIT

Das Untermenü ZEIT zeigt die folgenden Menüpunkte an: UHR, ZEITZONE, EINSCHLAFTIMER und OSD TIMER.

Hier können Sie die automatische Ausschalt- und Einschaltzeit festlegen. Weiterhin stellen Sie den Einschlaf-Timer (Sleep-Timer) ein und die Anzeigedauer des OSD Menüs.

9. MENÜ SCHUTZ

In diesem Menü können Sie den Jugendschutz aktivieren. Nach anwählen mit der Pfeiltaste nach unten, werden Sie nun nach dem ab Werk eingestellten Passwort gefragt. Geben Sie nun das voreingestellte Passwort: 0000 ein. Um dies zu ändern wählen Sie den Menüpunkt Kennwort einstellen. Nun können Sie ein neues Passwort (Zahlenblock verwenden) eingeben und in der 2. Zeile bestätigen.

10. MENÜ EINRICHTEN

Im Menü EINRICHTEN können Sie die Menüsprache, das Display und die Gehörlosenhilfe einstellen. Das Gerät kann unter dem Punkt „Werkseinstellungen“ wieder auf die Grundeinstellungen zurückgestzt werden.

CI+ Informationen

Hier bekommen Sie Informationen über das CI+ Modul.

5 V Aktivantenne

Eine aktive 5V Aktivantenne wird automatisch unterstützt

11. MENÜ MEDIA (USB-ANSCHLUSS)

Der USB-Anschluss befindet sich auf der Seite des TV-Gerätes (siehe Seiten 7-9). Stecken Sie als erstes Ihren USB-Stick in den USB-Port. Drücken Sie die dann die Taste SOURCE auf der Fernbedienung. Das Anschluss-Menü erscheint auf dem Bildschirm und hier wählen Sie nun den Punkt Medien aus. Die gespeicherten Daten des USB-Sticks werden nun automatisch geladen. Im Menü wählen Sie zwischen den einzelnen Kategorien FOTO, MUSIK, FILM und TEXT.

12. PVR-AUFNAHME (SERIENMÄSSIG S-LINIE, OPTIONAL R-LINIE/T-LINIE)

Sie können sowohl auf dem internen Speicher (nur S-Linie) als auch auf einen externen Speicher aufnehmen. Hierfür schalten Sie bitte am USB Eingang (Siehe Seite 8/9) den Schalter auf die gewünschte Position. Intern (Int.) oder Extern (Ext.).

Hinweis

Beachten Sie hierbei bitte, dass nicht alle USB-Sticks oder externe Festplatten kompatibel sind. Vor allem USB 3.0 Speichermedien können Probleme auftreten lassen. Bei der Vielzahl von Modellen und Speichergrößen, können wir keine Gewährleistung für eine volle Funktion aller im Handel befindlichen USB Speicher gewährleisten. Wichtig ist vor allem eine Geschwindigkeit von mehr als 5MB/s.

Die Aufnahme können Sie, sowohl als Timeraufnahme im EPG Menü, als auch als Sofortaufnahme per Druck auf die Taste „Media2“ der Fernbedienung, starten. Abgespeichert wird diese im Media Menü unter „Film“. Sie gelangen über die Source Funktion auf der Fernbedienung in dieses Menü.

©

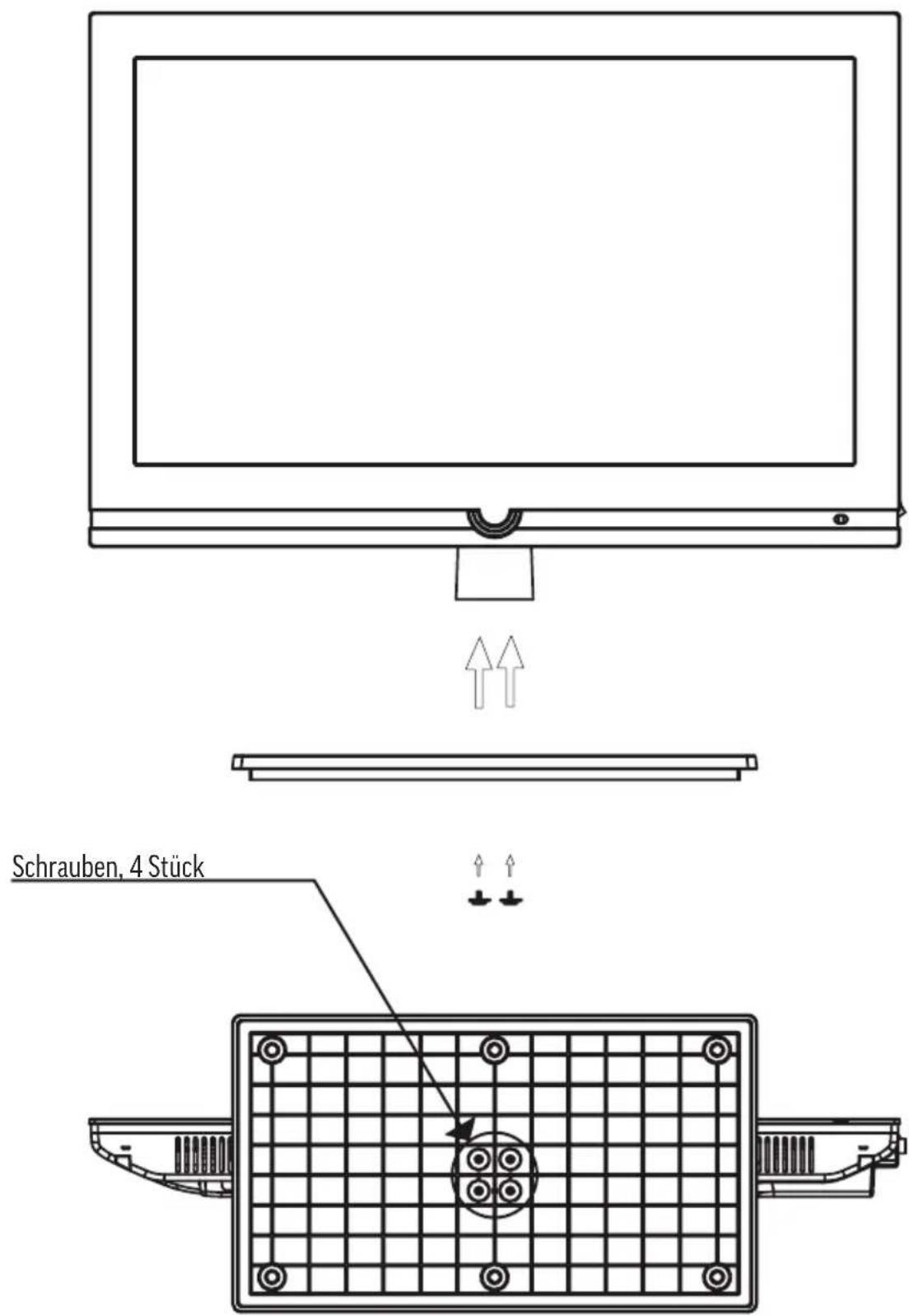

1. BEFESTIGUNG DES STANDFUSSES - R-LINIE / T-LINIE


Schrauben, 4 Stück

T-Linie: Befestigung wie bei der R-Linie (4 Schrauben)

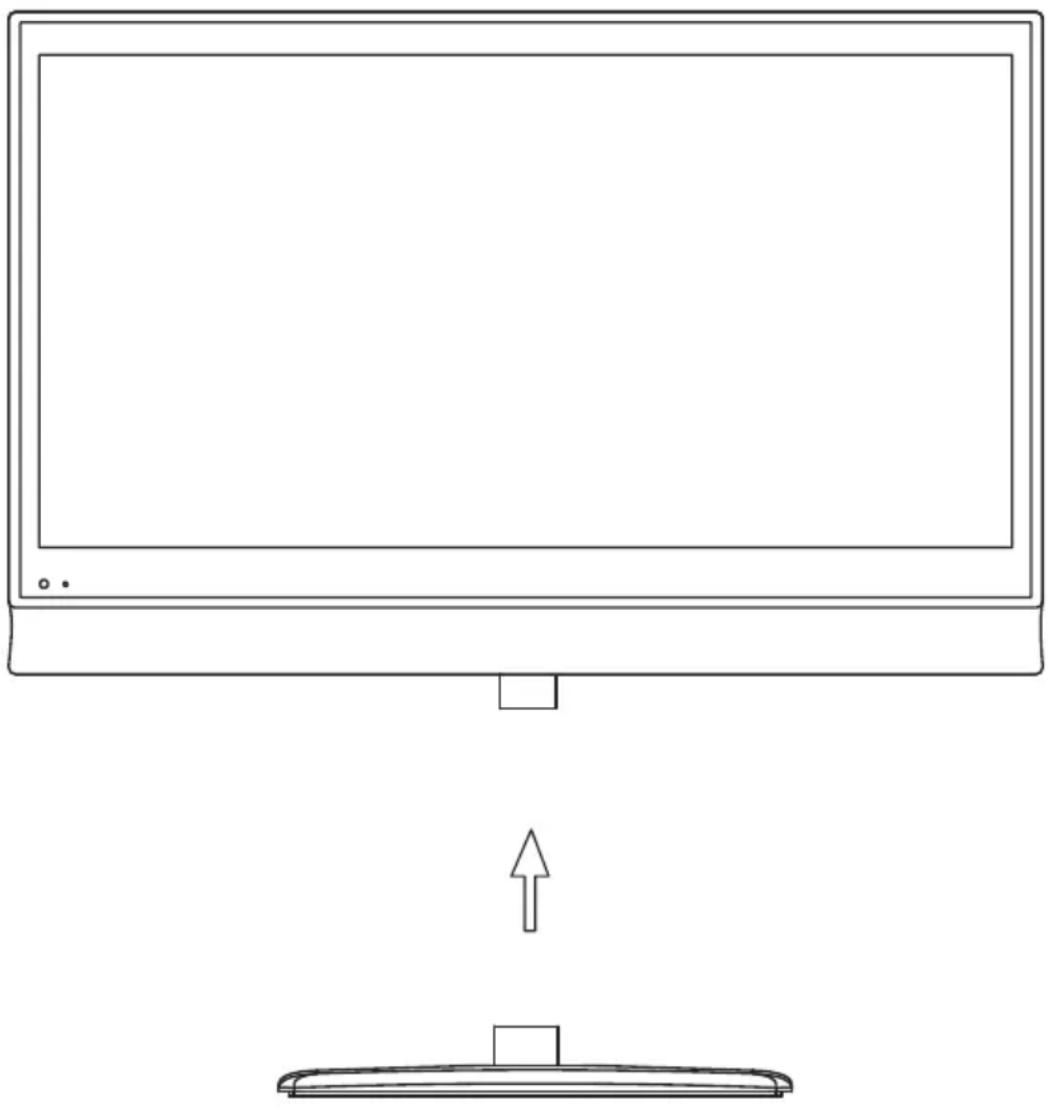

BEFESTIGUNG DES STANDFUSSES -S-LINIE

Bitte das TV-Gerät einfach auf den Standfuß setzen und einrasten lassen. Keine Verschraubung notwendig.

15. FEHLERBEHEBUNG

Bitte versuchen Sie mit Hilfe der untenstehenden Liste die häufigsten Fehler zu beheben bevor Sie sich an den Kundendienst wenden. Eine geringfügige Anpassung kann oft das Problem lösen und Ihren Bildschirmempfang wiederherstellen.

Problem Abhilfemaßnahmen
Kein Bild • Prüfen Sie, ob das Gerät angeschlossen ist und eingeschaltet ist. Justieren Sie Helligkeit und Kontrast. Prüfen Sie das Eingangssignal. Überprüfen Sie die Verbindung zwischen Bildschirm und Gerät. Ziehen Sie den Netzstecker, warten Sie eine Minute und schließen Sie das Gerät wieder an. Prüfen Sie die Bildschirmauswahl.
Bild ist nicht klar Prüfen Sie, ob das Videoeingangskabel richtig eingesteckt ist.
Bild ist verschwommen • Mögliche Stromschwankungen, schließen Sie das Gerät an eine andere Stromquelle an. Prüfen Sie, ob sich in unmittelbarer Nähe magnetische Geräte befinden (Kabelloser Receiver, Wechselstrom Transformer, etc.).
Farben sind verwischt Prüfen Sie, ob das Videoeingangskabel richtig eingesteckt ist.
Bild “wackelt” oder zeigt wellenförmige Auslenkungen	Prüfen Sie den Video Eingangsspannungsbereich (V-sync Max. 75Hz, H-sync Max.48.08KHz) Vergewissern Sie sich, dass die Videokabel korrekt angeschlossen sind.
Kein Ton • Prüfen Sie die Verbindung zum Lautsprecher. Der Ton könnte ausgeschaltet sein (mute), versuchen Sie die Lautstärke zu justieren.
Fernbedienung funktioniert nicht	Prüfen Sie, ob das Signal der Fernbedienung von einem Gegenstand oder Licht blockiert wird.Prüfen Sie die Batterien und ersetzen Sie sie ggfs. mit Neuen.
Schlechter Bildempfang und/oder schlechter Ton	Prüfen Sie die korrekte Einstellung vorgeschalte-ter Empfangsgeräte (Satelliten-Receiver, DVB-T Receiver)
Sollte das Problem weiterhin bestehen. Ziehen Sie den Netzstecker, warten Sie eine Minu-te und schließen Sie das Gerät wieder an.
Weitere Hinweise
Stromversorgung Der Kabelquerschnitt muss mind.2 mal 0,75 mm^2 betragen, bei Leitungslängen von 5 m, mind. 2 mal 2,5 mm^2
Verpolung Achten Sie auf die Richtigkeit der +/- Spannung(Symbol auf Aufkleber beachten). Bei Verpolung des Gerätes erlischt die Gewährleistung.

Sollte Ihr Fernseher dennoch nicht funktionieren, setzen Sie sich bitte mit Ihrem Händler oder dem technischen Kundendienst in Verbindung.

Produkthinweis:

Umgebungstemperatur: -10 - +45°C

Lagertemperatur: -20 - +60°C

Kundendienst

Sie haben dieses Gerät mit einer zweijährigen Gewährleistung erworben. Sollten Fehler oder Probleme auftreten, wenden Sie sich bitte an den Verkäufer.

Anmerkung

Bei Designs, Funktionen und Ausstattung sind Änderungen vorbehalten.

Die verwendeten Beispielbilder sind nur zu Anschauungszwecken geeignet und können vom Original abweichen.

CE-Erklärung

Erklärung über die Konformität des Produktes hinsichtlich Schutz der Gesundheit und Sicherheit für den Benutzer und jede andere Person und die elektrische Kompatibilität hinsichtlich der folgenden Standards:

EN 55022:2010

EN 55024:2010

EN 55013:2001 + A1:2003 + A2:2006

EN 55020:2007 + A11:2011

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

EN 60065:2002 + A1:2006 + Cor.:2007 + A11:2008 + A2:2010 + A12:2011

EN 300 328 V1.8.1

Weiterhin entspricht das Produkt den grundsätzlichen gesetzlichen Richtlinien:

2004/108/EG Ausgabe 2004

2006/ 95/EG

2011/ 65/EG

alphatronics GmbH

Breitengraserstr. 6

90482 Nürnberg

TABLE OF CONTENT

2004/108/EG Ausgabe 2004
2006/95/EG
2011/65/EG

alphatronics GmbH
Breitengraserstr. 6
90482 Nürnberg

BA_R15192224eWDSB_S171922eSHB_T1922eWSB_70418_V1.0_KB_DEN

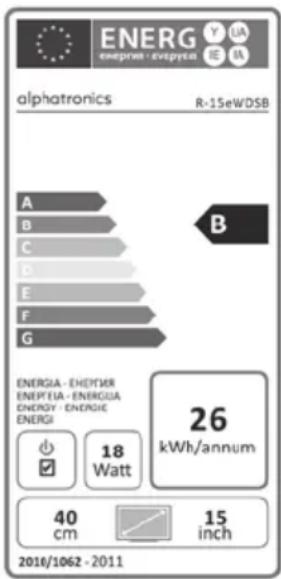

ENERG Y UA enerplus/everpaul E A alphatronics R-15eW/DSB A B C D E F G B ENERGIA - ENEPTER ENEPTEA - ENERGUA ENERGY - ENERGIC ENERGI 18 Watt 26 kWh/annum 40 cm 15 inch 2018/1062 - 2011

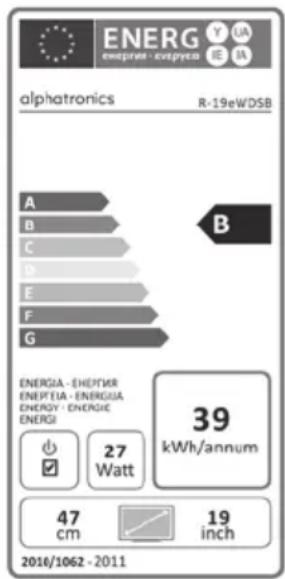

ENERG Y UA ENERGY - Energy alphatronics R-19eWDSB A B C D E F G B ENERGIA - ENERGY ENERPELA - ENERGYA ENERGY - ENERGY ENERGI 27 Watt 39 kWh/annum 47 cm 19 inch 2016/1062 - 2011

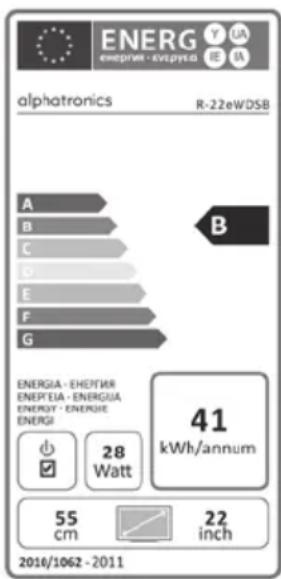

ENERG ENERPLUS - ENEPTEA ALPHATRONICS R-22eWDSB A B C D E F G B ENERGIA - ENEPTEA ENEPTEA - ENERGUA ENERGY - ENERGHE ENERGI 41 kWh/annum 28 Watt 55 cm 22 inch 2016/1062 - 2011

ENERG enerplus - Enerplus alphatronics R-24eWDSB A B C D E F G ENERGIA - ENEPTIA ENEPTIA - ENERGUA ENERGY - ENERGE ENERGI 27 Watt 39 kWh/annum 60 cm 24 inch 2018/1062 - 2011

ENERG enerplus e-epipra alphatronics S-17eSHB A B C D E F G C ENERGIA - ENEPTURA ENEPTIA - ENERGUA ENERGY - ENERGIE ENERGI 29 Watt 42 kWh/annum 44 cm 17 inch 2016/1062 - 2011

ENERG enerplus - epeptia alphatronics S-19eSHB A B C D E F G B ENERGIA - EHEPTIR ENEPTEA - ENERGUA ENERGY - ENERGIC ENERGI 27 Watt 39 kWh/annum 47 cm 19 inch 2016/1062 - 2011

ENERG Y UA emprint: e-eplyta alphatronics S-22eSHB A B C D E F G B ENERGIA - EHEPTIA ENERGIA - ENERGIA ENERGY - ENERGE ENERGI 41 kWh/annum 28 Watt 55 cm 22 inch 2016/1062 - 2011

ENERG emperat - Enerplus alphatronics T-19eWSBT- A B C D E F G B ENERGIA - ENEPTAR ENEPTIA - ENERGUA ENERGY - ENERGIC ENERGI 1822 Watt 2532 kWh/annum 47 cm 19 inch 2016/1062 - 2011

ENERG energris - evelysa 22eWSBatronics A B C D E F G B ENERGIA - ENEPTUR ENEPTUA - ENERGUA ENERGY - ENERGIE ENERGI kWh/annum Watt 55 cm 22 inch 2016/1062 - 2011

alphatronics GmbH

Breitengraserstraße 6

90482 Nürnberg

Tel. [phone] E-Mail: [e-mail]

Fax [phone] Web: www.alphatronics.de
