BEDIENUNGSANLEITUNG LEDTV 2441 Terris

TERRIS Bedienungsanleitung LED TV mit DVD-Player 61 cm / 24" LED TV 2441 Mit dem Kauf dieses TERRIS-Produkts gelangen Sie nicht nur in den Genuss der Herstellergarantie, sondern werden zusätzlich von unseren engagierten Mitarbeitern über die Hotline und den Web-Support unterstützt. KUNDENDIENST 0800 - 5000 136 www.gt support.de MODEL: LED TV 2441 Fenbründung inkl Batteren DVB-T Stabentene Bredienungsanleitung 3 JAHRE GARANTIE TERRiS Globaltronics GmbH & Co. KG Domstrasse 19 2009S Hamburg Germany

TERRIS

Bedienungsanleitung

LED TV mit DVD-Player

61 cm / 24"

LED TV 2441

Mit dem Kauf dieses TERRIS-Produkts gelangen Sie nicht nur in den Genuss der Herstellergarantie, sondern werden zusätzlich von unseren engagierten Mitarbeitern über die Hotline und den Web-Support unterstützt.

KUNDENDIENST		- Frembedierunginkl. Batterien-DVB-T Stabontenne-Bredinungsanleitung
0800 - 5000 136	www.gt.support.de
MODELL: LED TV 2441

Produktdatenblatt

gemäß Verordnung 1062/2010-2011

Warenzeichen: TERRIS

Modellbezeichnung: LED TV 2441

Energieeffizienzklasse: A

Bildschirmdiagonale: 61 cm / 24"

maximale Leistungsaufnahme*: 21 Watt

Energieverbrauch jährlich: 31 kWh

Leistungsaufnahme in Standby: 0,3 Watt

Leistungsaufnahme im Aus-Zustand 0 Watt

Bildschirmauflösung: 1.920 x 1.080 Pixel

* Aufgrund unterschiedlicher, genormter, Messverfahren weicht dieser Wert von dem Wert in den Technischen Daten ab.

Energiesparen: ganz automatisch!

HINWEIS: Neue Ausschaltautomatik!

Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie verfügt dieses Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den Standby-Betrieb geschaltet, wenn Sie es 4 Stunden nicht bedienen. 60 Sekunden vor dem Ausschalten erscheint ein Hinweis auf dem Bildschirm. Drücken Sie eine beliebige Taste und der Fernseher bleibt eingeschaltet.

Bedienelemente TV/DVD

1 2 3 4 5 6 MENU 7 CH+ CH- VOL+ VOL- 9 13 101112

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 SUBTITLE FRC MENU TITLE 1 2 3 4 5 6 GOTO 0 SLEEP ASPECT INFO (DVD) DISPLAY ADJUST TEXT MIX SIZE USB LIGHT AUDIO DVD SETUP TV/RADIO EPG FAV TV MENU SOURCE OK CH LIST EXIT +VOL- +SOUND- +CH- PIC

Anschlüsse linke Seite

14 15 16 17 18 19 20 21

Anschlüsse Rückseite

26 Y P b P COAXIA L R f LNB IN. 13/18 V 500mA / DC SCART 25 24 23 22

1. GERÄTEÜBERSICHT

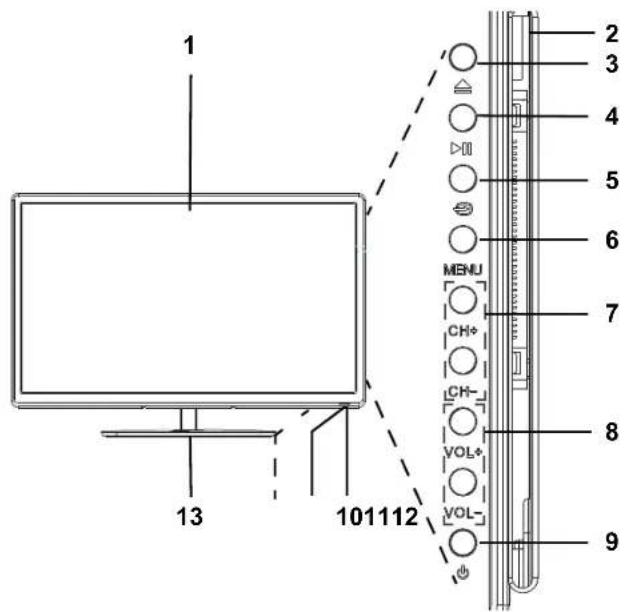

Bedienelemente TV/DVD

1 Display

2 DVD-Fach

3 ▲ DVD: DVD / CD auswerfen

4 ▶II DVD/USB: Wiedergabe starten / Pause

5 Signalquelle wählen / Änderung in Menüs bestätigen

6 M E N U OSD-Menü öffnen/schließen

7 C H- + / Kanal wählen (nächster/vorheriger Programmplatz); im Menü eine Position nach oben / unten

8 VOL + / - Lautstärke regeln im Menü: eine Position nach rechts/links

9 Ferbseher in Stand-by schalten / aus Stand-by in Betrieb schalten

10 Empfänger für Fernbedienungssignale

11 LED leuchtet blau während des Betriebes

leuchtet rot im Stand-by-Modus 12 Hauptschalter das Gerät ein- und ausschalten. (Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.)

13 Standfuß

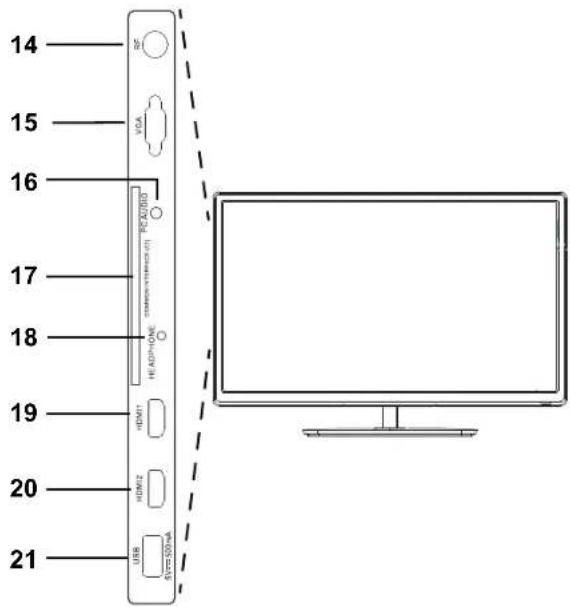

Anschlüsse linke Seite

14 RF Eingang / Anschluss eines 75 Ω-Koaxialkabels mit Antennensignal

15 VGA Eingang / Anschluss von PC

16 PC AUDIO Eingang / Anschluss von PC (Ton)

17 COMMON INTERFACE (CI) CI/CI+ Modulschacht

18 HEADPHONE Kopfhörer-Anschluss

19 HDMI1 Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box

20 HDMI2 Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box

21 USB USB-Anschluss z.B. für USB-Stick

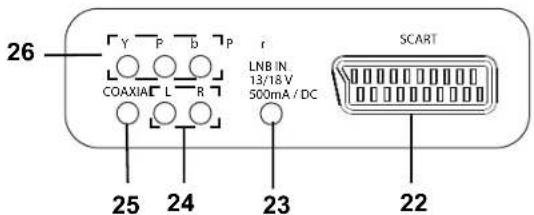

Anschlüsse Rückseite

22 SCART Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild/Ton)

23 LNB IN Eingang / Anschluss von Satellitenanlage/-schüssel

24 L / R Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Ton links und rechts)

25 COAXIAL Digitaler Ausgang / Koaxial-Anschluss von A/V-Receiver oder Surround-Anlage (Ton) (Überträgt kein DTS-Tonsignal / die DVD mit Dolby abspielen.)

26 YPbPr Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)

ohne Abbildung AC-INPUT 230V\~50Hz Netzanschluss 230 V\~50 Hz

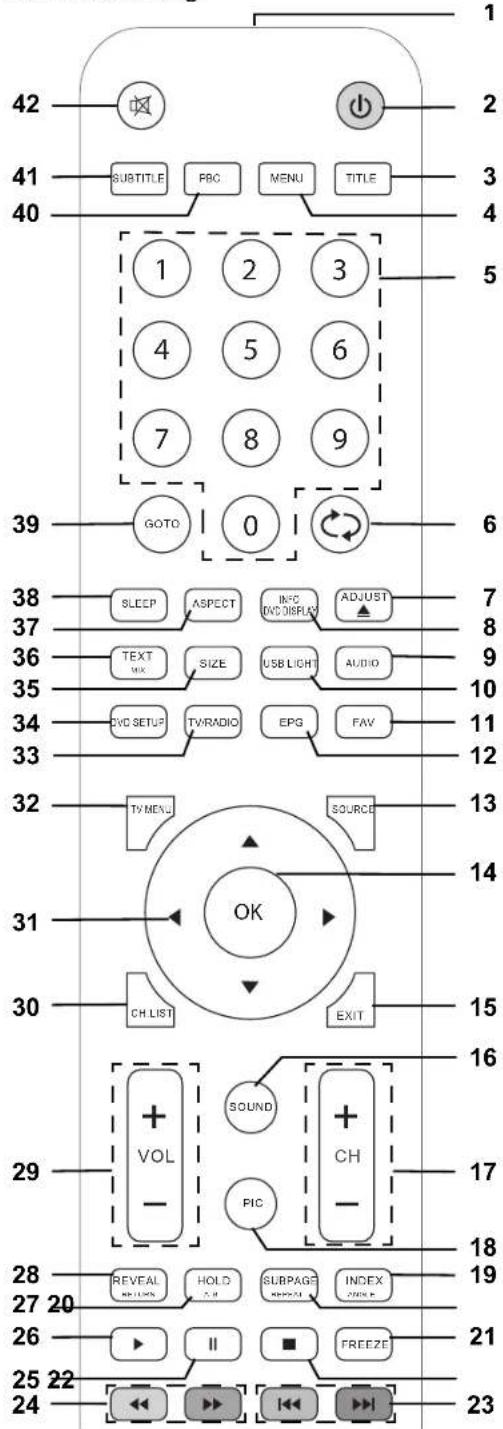

Fernbedienung

1 Infrarotsender

2 ⏻ Gerät in Stand-by schalten und aus Stand-by wieder einschalten

3 TITLE DVD während der Wiedergabe: Anzeige des DVD Titel-Menüs oder ersten Titel spielen

4 M E N U DVD: DVD-Menü aufrufen

5 0 - 9 zur Eingabe von z.B. Programmen, Kapitel-, Seiten- oder Titelnummern

6 TV schaltet zum vorherigen Programm

7 ADJUST ▲ DVD: DVD / CD auswerfen

8 INFO/DVD DISPLAY DVB-T / DVB-C / DVB-S: Programminformationen aufrufen / bei EPG mehr Informationen

DVD während der Wiedergabe: Anzeige des Titels/Kapitels/Spielzeit

9 AUDIO TV: Mono/Stereo umschalten / Sprache des Senders oder Tonspur aufrufen und wählen (nur wenn verfügbar)

DVD während der Wiedergabe: Sprache wählen

10 USB LIGHT keine Funktion

11 FAV DVB-T / DVB-C / DVB-S: Favoritenliste erstellen/bearbeiten/aufrufen

12 EPG DVB-T / DVB-C / DVB-S: Elektronischen Programm Guide aufrufen

Satelliten-Menü Antenneneinstellung: umschalten zwischen Satelliten- und Transponderliste

13 SOURCE Liste der Signalquellen (Eingangsquellen) aufrufen

14 OK Änderung in Menüs bestätigen / Programminformationen aufrufen

15 EXIT im Menü zurück / Menü verlassen

Teletext: Teletext aus

16 SOUND Klangeinstellungen ändern

17 CH + / - schaltet einen Programmplatz weiter / zurück // in der Programmliste seitenweise blättern

Teletext: eine Seite weiter / zurück

18 PIC Bildeinstellungen ändern

19 INDEX/ANGLE Teletext: Seite 100 aufrufen

DVD: auf andere Kameraperspektiven umschalten (wenn auf DVD vorhanden)

20 SUBPAGE/REPEAT Teletext: Unterseiten aufrufen / Aufrufen stoppen

DVD während der Wiedergabe: Titel wiederholen / Kapitel wiederholen / aus CD/USB während der Wiedergabe: Titel wiederholen / alle wiederholen / aus

21 FREEZE Standbild ein-/ausschalten

22 ■ DVD/USB Wiedergabe stoppen

23 |◀◀ ▶▶| Teletext: Farbtaste

DVD: vorheriges/nächstes Kapitel // CD/USB: vorheriger/nächster Titel / vorheriges/nächstes Bild

24 ◀◀ ▶▶ DVD/USB: schneller Rücklauf/Vorlauf // Teletext: Farbtaste

25 II DVD/USB: von Wiedergabe in Pause

26 ▶ DVD/USB: Wiedergabe starten

27 HOLD / A-B Teletext: automatisches Blättern stoppen

DVD/USB: Markierungen setzen, der Bereich zwischen den Markierungen wird endlos wiederholt

28 REVEAL/RETURN Teletext: versteckte Informationen zeigen

DVD/SVCD/VCD: zum Hauptmenü der DVD umschalten

29 VOL + / - Ton lauter/leiser

30 CH.LIST Programmliste aufrufen

31 ▲▼◀▶ Position in Menüs / Menüeinstellung ändern / im Teletext blättern

OSD-Menü (TV) ein-/ausblenden

33 TV/RADIO umschalten zwischen TV und Radio (nur bei DVB-C)

34 DVD SETUP DVD: DVD-OSD-Menü ein-/ausblenden

35 SIZE Teletext: Vergrößerung des Bildes und Scrollmöglichkeiten

Teletext: Teletext ein- und umschalten zwischen Mixbild und Teletext-Vollbild

Bildschirmformat auswählen: Auto / SmartZoom / Untertitel / Zoom / 16:9 / 4:3 / Just Scan

38 SLEEP Zeitintervall für die automatische Abschaltung auswählen

39 GOTO DVD während der Wiedergabe: Eingabe des Titels/Kapitels/Spielzeit

40 PBC VCD/SVCD: Playback Control ein-/ausschalten

41 SUBTITLE TV: Untertitelsprache umschalten (nur, wenn der Sender Untertitel anbietet)

DVD während der Wiedergabe: Untertitelsprache wählen

42 schaltet den Ton aus und ein

Inhalt

1. Geräteübersicht 2
2. Herzlichen Dank für Ihr Vertrauen! 6
3. Sicherheitshinweise 6
4. Vorbereitung 8

4.1 Lieferumfang 8
4.2 Einlegen der Batterien 8
4.3 Standfuß montieren 9
4.4 Aufstellen des Gerätes 9
4.5 Antennenkabel anschließen 9
4.6 Netzanschluss 10
4.7 Erstes Einschalten 10
4.8 Signalquelle auswählen 11

1. Externe Geräte anschließen 12

2. Grundlegende Bedienung 13

6.1 Fernseher ein- und ausschalten 13
6.2 Fernseher in Stand-by schalten / aus dem Stand-by einschalten 13
6.3 Fernseh- und Radioprogramme auswählen 14
6.4 Lautstärke regeln 14

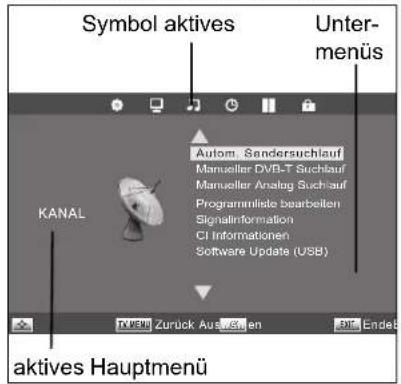

6.5 Struktur des OSD-Menüs 14

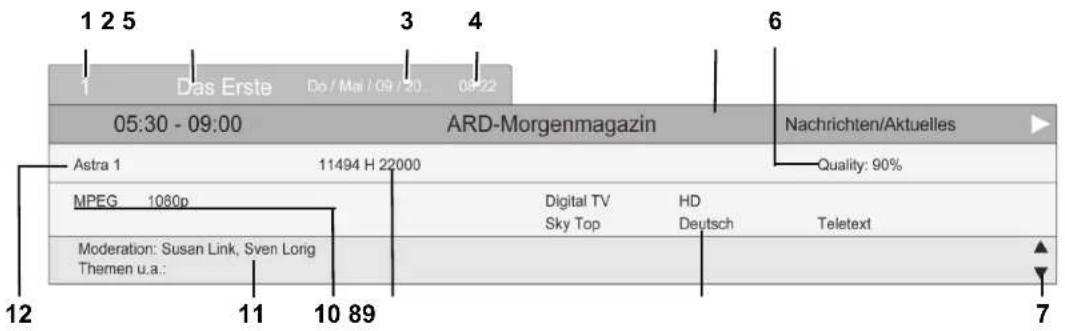

6.6 Informationsleiste 15
6.7 DVD-Player ein-/ausschalten 15
6.8 DVD Setup-Menü 15
6.9 USB aufrufen 15

1. Sender suchen und bearbeiten (DVB-T/DVB-C) 16

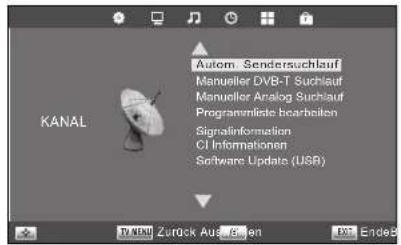

7.1 Sender automatisch speichern 16
7.2 DVB-C-Sender manuell speichern 16

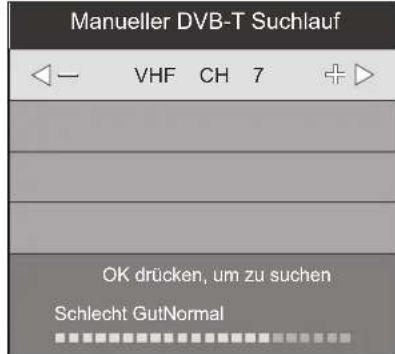

7.3 DVB-T-Sender manuell speichern 17

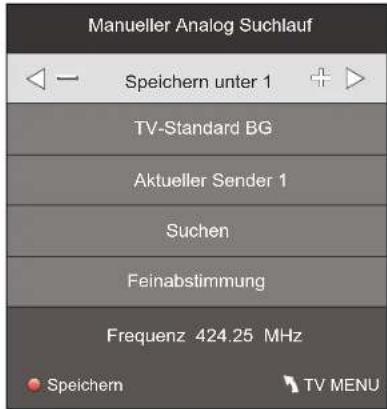

7.4 Manuelle Sendersuche für analogen Empfang 17
7.5 Sendereinstellungen bearbeiten 17

1. Antennen- / Satelliteneinstellungen 19

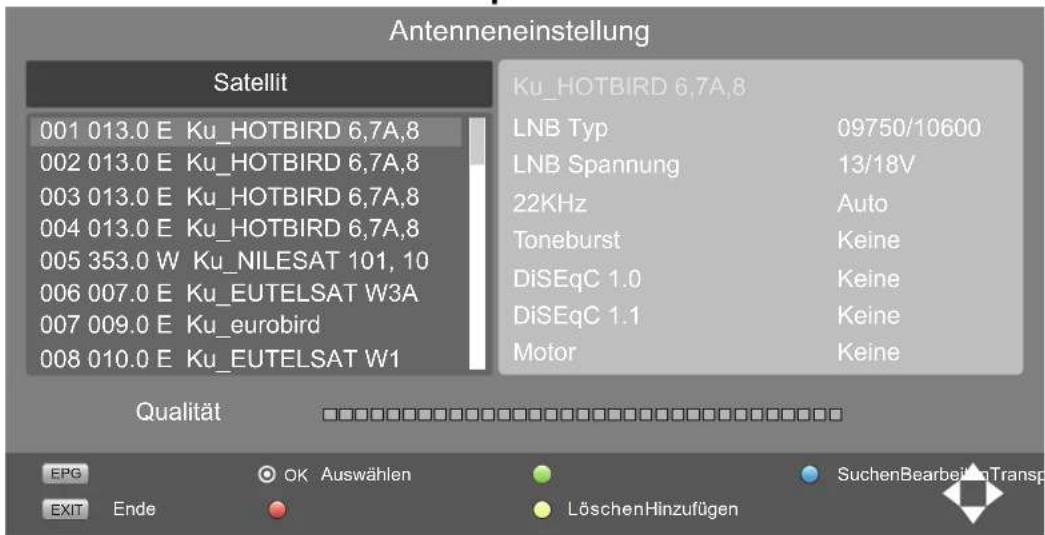

8.1 Antenneneinstellung 19

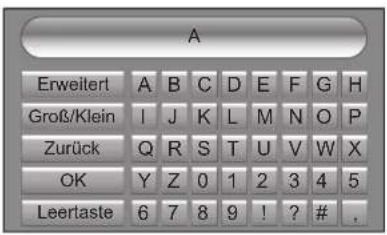

8.2 Eingabearten 20

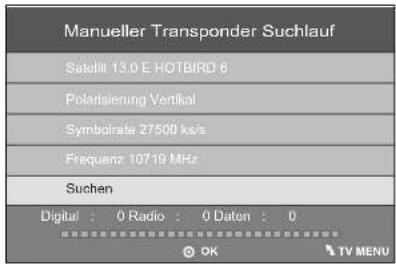

8.3 Transponder manuell suchen 20

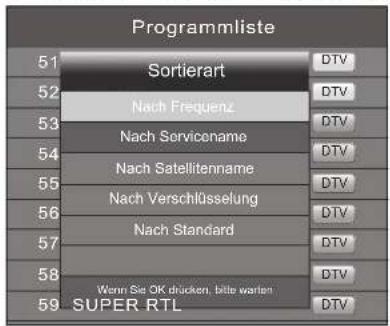

8.4 Suchen und sortieren von Satelliten-Programmen 21
8.5 Satellit oder Transponder hinzufügen 21
8.6 Satellit oder Transponder bearbeiten 22
8.7 Sendersuchlauf - Satellit 23
8.8 Satellit oder Transponder löschen 23
8.9 Satelliteneinstellung 23
8.10 Mehrere LNBs ansteuern 24

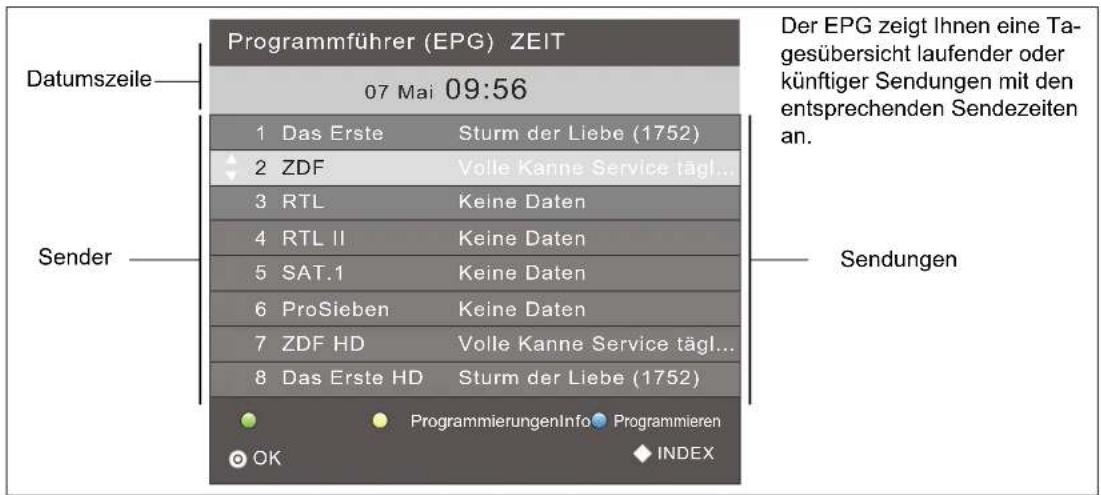

1. Programminformationen (EPG bei digitalem Empfang) 25

2. Bild und Ton einstellen (TV) 26

10.1 Bildeinstellungen ändern 26
10.2 Rauschreduktion 26
10.3 Backlight 27
10.4 Dynamischer Kontrast 27
10.5 Bildschirmformat ändern 27
10.6 PC-Bildeinstellungen 27
10.7 Toneinstellungen ändern 28
10.8 Ausgabe von digitalem Ton (SPDIF) 28
10.9 Weitere Toneinstellungen 28

1. Wiedergabe von USB 29

2. Common Interface (CI) 31

13. Uhrzeit und Timer 31

13.1 Uhrzeit 31
13.2 Sleep-Timer 31
13.3 Einschalt- und Ausschaltzeit 32

14. Teletext 32

15. Sonderfunktionen TV 33

15.1 Sperren 33
15.2 Werkseinstellung 34
15.3 Spracheinstellungen 34
15.4 Zeitzone 34
15.5 Auto Stand-by (4h) 34
15.6 Software-Update 35
15.7 Signalinformationen 35
15.8 Betriebsort 35

16. DVD-Bedienung und OSD 36

16.1 Grundbedienung 36
16.2 Spracheinstellungen 37
16.3 Bildschirm 37

17. Wiedergabe DVD / CD 38

17.1 Einlegen und entnehmen 38
17.2 Wiedergabe DVD 38
17.3 Wiedergabe CD 40
17.4 Wiedergabe MP3 auf CD 41
17.5 Wiedergabe JPEG (Foto-CD) 42

18. Sonderfunktionen DVD 43

18.1 Programmierte Wiedergabe von Musiktiteln und Bildern 43
18.2 CD mit unterschiedlichen Dateitypen 43
18.3 Werkseinstellung wiederherstellen 44

19. Kindersicherungen 44

19.1 Kindersicherung DVD 44
19.2 Jugendschutz Fernsehempfang 45

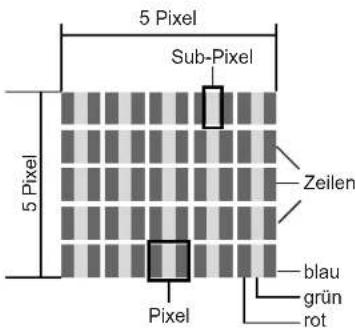

20. Pixelfehler bei LCD-TVs 46

21. Reinigung 46

22. Entsorgen 46

23. Hinweise zur Konformitätserklärung 47

24. Problemlösungen 47

25. Technische Daten 49

26. Garantiebedingungen 50

2. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen Terris LED TV mit DVD-Player und sind überzeugt, dass Sie mit diesem Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres LED TV mit DVD-Player zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

Bewahren Sie diese Anleitung auf.

Falls Sie das LED TV mit DVD-Player einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Wir wünschen Ihnen viel Freude mit Ihrem neuen LED TV mit DVD-Player.

3. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Das Gerät ist für die Wiedergabe von Fernsehprogrammen, DVDs und CDs vorgesehen. Es können USB-Geräte angeschlossen und deren Bild-/Toninhalte wiedergegeben werden. Desweiteren können AV-Signale von externen Geräten wiedergegeben werden.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

Warnhinweise

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

Allgemeine Hinweise

- Das Typenschild mit den technischen Angaben befindet sich auf der Rückseite des Gerätes.

- Bevor Sie das Gerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so nutzen Sie alle Funktionen sicher und zuverlässig.

- Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Achten Sie darauf, dass Kinder niemals Fremdkörper in die Lüftungsschlitze oder Löcher in der Rückwand stecken. Es besteht die Gefahr eines elektrischen Schlages.

- Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen.

- Laserstrahlung: Das Gerät arbeitet mit einem schwachen, aber scharf gebündelten Laserstrahl. Bei unsachgemäßem Gebrauch kann dieser Strahl eine Gefahr für das Auge sein. Gerät keinesfalls öffnen.

Umgebungsbedingungen

- Schützen Sie das Gerät und den Netzstecker vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllte Vasen oder Ähnliches auf oder in die Nähe des Gerätes.

• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des Fernsehers tragen kann.
• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.
• Schützen Sie das Gerät vor Hitze: Es besteht Brandgefahr. Bedecken Sie nicht die Lüftungsschlitze. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie oben einen Abstand von mindestens 20 cm und an den Seiten von mindestens 10 cm ein.
• Stellen Sie kein offenes Feuer, zum Beispiel brennende Kerzen, auf oder direkt neben das Gerät.
• Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Stellen Sie das Gerät nicht neben Geräten auf, die durch Magnetquellen gestört werden, z.B. Kassettendecks.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Berühren Sie das Display nicht unnötig, üben Sie keinen Druck auf dessen Oberfläche aus und berühren Sie es nicht mit spitzen oder scharfen Gegenständen.

Netzanschluss

• Schließen Sie den Netzstecker nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose (230 V \~ 50 Hz) an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
• Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Achten Sie beim Aufstellen des Gerätes darauf, dass Strom- oder andere Kabel nicht eingeklemmt oder gequetscht werden.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

Antennenanschluss

• Bitte benutzen Sie nur ein spezielles, doppelt abgeschirmtes Antennenkabel, um den Antennenanschluss herzustellen. Sonst kann es zu Beeinträchtigungen bzw. Störungen der Bildqualität kommen.
• Ziehen Sie bei Gewitter und längerem Nichtgebrauch das Antennenkabel vom Gerät ab, um Überspannungsschäden zu vermeiden.

Störungen

- Ziehen Sie bei Beschädigungen des Netzsteckers oder des Gerätes sofort den Netzstecker aus der Steckdose.

- Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse, dem Netzkabel oder dem Netzstecker aufweist. Reparaturen am Gehäuse und am Netzstecker/Netzkabel dürfen ausschließlich vom Service Center vorgenommen werden, um Gefährdungen zu vermeiden.

- Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

USB-Geräte

• Eine direkte Verbindung zu einem PC oder Notebook über die USB-Buchse ist nicht möglich. Sowohl der Fernseher als auch PC oder Notebook könnten beschädigt werden.
• Schließen Sie Ihr USB-Gerät direkt oder mittels einer abgeschirmten USB-Verlängerung von max. 20 cm an die USB-Buchse des Fernsehers an.
• Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kommen.

Kopfhörer

- Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.

CI-Karten/Module

• Falsches Einlegen der Karten oder Module kann zu Schäden an den Karten oder dem Gerät führen. Beachten Sie deshalb unbedingt die Anweisung für das richtige Einlegen.
• Entfernen Sie die Karte oder das Modul nicht während das Gerät eingeschaltet ist. Es kann zu Beschädigungen an der CI-Karte oder dem Gerät kommen.

Reinigung und Pflege

- Für die Reinigung des Gerätes verwenden Sie nur ein trockenes, weiches Tuch.

Batterien

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Benutzen Sie keine verschiedenen Batterie-Typen, -Marken, keine neuen und gebrauchten Batterien miteinander oder solche mit unterschiedlicher Kapazität. Beachten Sie die Polarität (+ und −) beim Einlegen.
• Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können.
• Ersetzen Sie immer jeweils beide Batterien und entsorgen Sie die alten Batterien vorschriftsmäßig.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen von Batterien.
• Entfernen Sie bei längerem Nichtgebrauch die Batterien aus der Fernbedienung.
• Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z.B. die Fernbedienung nicht auf Heizkörpern oder unter direkter Sonneneinstrahlung ab. Es besteht ansonsten erhöhte Auslaufgefahr.
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

4. VORBEREITUNG

4.1 LIEFERUMFANG

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Fernsehgerät
  • DVB-T-Antenne
• Antennenkabel
• Standfuß, Verbindungsstück und 4 Schrauben
  • Fernbedienung (inkl. 2 Batterien Typ LR03 / AAA, 1,5 V)
  • Bedienungsanleitung und Garantie

4.2 EINLEGEN DER BATTERIEN

Sie benötigen zwei Batterien Typ LR03 / AAA, 1,5 V.

1. Öffnen Sie den Batteriefachdeckel auf der Unterseite der Fernbedienung.
2. Legen Sie die mitgelieferten Batterien ein.

WARNUNG! Beachten Sie die Polarität (+ und -).

1. Setzen Sie den Batteriefachdeckel wieder auf.

4.3 STANDFUß MONTIEREN

WARNUNG! Achten Sie darauf, dass das Display nicht beschädigt wird. Der Netzstecker ist gezogen und das Gerät ist nicht mit anderen Geräten verbunden.

1. Legen Sie ein weiches, ausreichend großes Tuch auf einen Tisch.
2. Legen Sie den Fernseher mit dem Display nach unten so auf das Tuch, dass das Display komplett aufliegt. Die Unterseite des Fernsehers ragt dabei ein kleines Stück über die Tischkante raus.
3. Stecken Sie das Zwischenstück in die Öffnung unten am Fernseher. Dabei zeigt die Seite mit dem Gitternetz nach oben.

4. Wenn das Zwischenstück ganz eingeschoben ist, schrauben Sie es mit der langen Kreuzschlitzschraube fest.

5. Zum Befestigen des Fußes stecken Sie diesen auf das Ende des Zwischenstücks. Achten Sie auf die richtige Lage der Befestigungslöcher.

6. Schrauben Sie den Fuß mit den übrigen 3 kurzen Schrauben fest.
7. Stellen Sie den Fernseher hin und prüfen vorsichtig, ob er richtig auf dem Fuß steht. Der Fernseher muss gerade auf dem Fuß stehen und darf nicht wackeln.
8. Schließen Sie alle Geräte an. Zum Schluss stellen Sie die Stromversorgung her.

4.4 AUFSTELLEN DES GERÄTES

• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des Fernsehers tragen kann.
• Entfernen Sie alle Folien von dem Gerät.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.
• Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Bei Aufstellung in einer Schrankwand müssen oben mindestens 20 cm und an den Seiten mindestens 10 cm Platz zur Belüftung frei bleiben.

4.5 ANTENNENKABEL ANSCHLIEßen

Der Fernseher verfügt über zwei Tunereingänge (Koaxial und F-Anschluss), mit denen analoge, digitale und HDTV Fernseh- und Radiosignale (DVB-T/DVB-C/DVB-S2) empfangen werden können.

VORSICHT: Schließen Sie das Antennenkabel an, bevor Sie den Netzstecker in die Steckdose stecken.

DVB-T-Empfang

VORSICHT: Das Gerät ist für den Empfang mit passiven DVB-T-Antennen oder Aktivantennen mit separater Stromversorgung ausgelegt.

1. Stecken Sie den Stecker der DVB-T-Antenne in die Antennenbuchse RF an der linken Seite des Gerätes.

2. Wählen Sie den Eingang Digital TV im Menü Signalquelle (SOURCE).

Kabel analog oder digital (DVB-C)

Für optimale, störungsfreie Bildqualität verwenden Sie ein doppelt abgeschirmtes 75 Ω Antennenkabel.

1. Schließen Sie ein 75 Ω Antennenkabel an Ihrem Antennenanschluss an.
2. Stecken Sie das andere Ende in die Antennenbuchse RF. Diese befindet sich auf der linken Seite des Fernsehers.
3. Im Menü Signalquelle (SOURCE) wählen Sie den Eingang
4. Analog TV für analogen Kabelempfang.
5. Digital TV für digitalen Kabelempfang (DVB-C).

HINWEIS: Zum Empfang von Programmen über die Antennenbuchse RF muss zunächst eine Sendersuche durchgeführt werden (siehe "Erstes Einschalten" auf Seite 10).

Satellitenantenne

Der Netzstecker ist nicht eingesteckt.

1. Schließen Sie die Antenne an das Gerät an. Stecken Sie den Stecker des Koaxialkabels vorsichtig auf die Buchse LNB IN und verschrauben Sie die Überwurfmutter des Steckers mit der Buchse.

2. Wählen Sie den Eingang Satellit im Menü Signalquelle (SOURCE).

4.6 NETZANSCHLUSS

WARNUNG! Schließen Sie erst alle anderen Geräte an, bevor Sie das Fernsehgerät ans Netz anschließen. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Das Fernsehgerät ist für Wechselstrom 230 V \~ 50 Hz ausgelegt.

- Verbinden Sie den Netzstecker mit einer Steckdose.

4.7 ERSTES EINSCHALTEN

Nach dem ersten Einschalten erscheint ein Fenster, in dem Sie die Menüsprache wählen und den automatischen Sendersuchlauf starten.

HINWEIS: Beachten Sie, dass nach der Wahl der Anschlussart unterschiedliche Arbeitsschritte notwendig sind.

HINWEIS: Wohnung und Geschäft sind verschiedene Grundeinstellungen bezogen auf den Betriebsort. Für den Einsatz zuhause, stellen Sie das Gerät auf den Modus Wohnung ein. Der Modus Geschäft ist für Vorführzwecke vorgesehen, bei dem die eingestellten Werte automatisch zurückgesetzt werden.

1. Betätigen Sie den Hauptschalter auf der rechten Unterseite des Gerätes.
2. Drücken Sie die Taste 🔊 auf der Fernbedienung, um das Gerät einzuschalten. Das Fenster Bitte OSD Sprache wählen erscheint auf dem Bildschirm.
3. Drücken Sie OK, um Deutsch als Menüsprache zu bestätigen.

4. Eine andere Menüsprache wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ auf der Fernbedienung und drücken dann OK.

5. Es erscheint das Fenster Modus, in dem Sie zwischen Wohnung und Geschäft wählen können. Wohnung ist voreingestellt, bestätigen Sie den Modus mit OK und drücken Sie ◀, um die Auswahl zu bestätigen. Das Fenster Anschlussart erscheint auf dem Bildschirm.

6. Wählen Sie mit ▲ / ▼ zwischen:

7. DVB-T / Terrestrisch: Wenn Sie den digitalen Empfang über eine Antenne vornehmen möchten.

8. DVB-C / Kabel: Wenn Sie über Ihren Kabelanschluss das Fernsehprogamm analog/digital empfangen wollen.

9. DVB-S / Satellit: Wenn Sie über Ihre Satellitenanlage das Fernsehprogramm digital empfangen wollen.

10. Drücken Sie OK.

Wenn Sie DVB-T / Terrestrisch gewählt haben

Das Fenster Suchtyp erscheint auf dem Bildschirm.

Sendersuchlauf
Analog : 0 Sender
Digital : 0 Sender
Radio : 0 Sender
Daten : 0 Sender
7 %	160.00 MHz (TV)

1. Mit den Tasten ◀ / ▶ wählen Sie zwischen:
   • Digital + Analog: digitale und analoge Sender suchen
   • Digital: nur digitale Sender suchen
   • Analog: nur analoge Sender suchen
2. Drücken Sie ▼ und dann OK, um Deutschland zu bestätigen.
   Ein anderes Land wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ auf der Fernbedienung und drücken dann OK.
   Das Fenster Sendersuchlauf erscheint auf dem Bildschirm und die automatische Sendersuche startet. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.
3. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.

HINWEIS: Sollte der automatische Sendersuchlauf beim ersten Einschalten nicht funktionieren, siehe "Sender automatisch speichern" auf Seite 16.

Wenn Sie DVB-C / Kabel gewählt haben

Autom. Sendersuchlauf
Suchtyp	Vollsuche
Frequenz 546000
Netzwerk ID Auto
Symbol (ks/s) Auto

1. Das Fenster Autom. Sendersuchlauf erscheint auf dem Bildschirm. Drücken Sie OK, um die Auswahl Vollsuche zu bestätigen (siehe Abbildung links).

2. Mit den Tasten ◀ / ▶ wählen Sie zwischen:

• Digital + Analog: digitale und analoge Sender suchen
• Digital: nur digitale Sender suchen
• Analog: nur analoge Sender suchen

1. Drücken Sie ▼ und dann OK, um Deutschland zu bestätigen. Ein anderes Land wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ auf der Fernbedienung und drücken dann OK. Das Fenster Sendersuchlauf erscheint auf dem Bildschirm und die automatische Sendersuche startet. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.

2. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 im Modus Digital TV angezeigt.

Wenn Sie DVB-S / Satellit gewählt haben

Programmliste
1 Das Erste HD	DTV
2 ZDF HD	DTV
3 RTL Television	DTV
4 SAT.1	DTV
5 ProSieben	DTV
6 VOX	DTV
7 kabel eins	DTV
8 RTL2	DTV
9 SUPER RTL	DTV
10 arte HD	DTV

Nach der Auswahl wird der erste Programmplatz angezeigt. Die vorgespeicherte Liste beinhaltet die gängigsten Sender. Mit der Taste CH.LIST können Sie die Programmliste aufrufen.

HINWEISE:

• Wenn der Satellit, auf den Ihre Satellitenantenne ausgerichtet ist, einen voreingestellten Sender nicht anbietet, ist dieser Sender auch nicht zu sehen.
• Wenn Sie keinen oder einen schlechten Empfang haben:
• prüfen Sie die Ausrichtung Ihrer Antenne,
• ändern Sie die Einstellungen im Menü Antenneneinstellung.

Beachten Sie auch das Kapitel "Sendersuchlauf - Satellit" auf Seite 23.

4.8 SIGNALQUELLE AUSWÄHLEN

Signalquelle

Satellit

Digital TV

Analog TV

SCART

YPbPr

PC

HDMI1

HDMI2

DVD

USB

1. Drücken Sie bei eingeschaltetem Gerät die Taste SOURCE. Das Fenster Signalquelle mit der Liste der Quellen (Geräte an den entsprechenden Anschlüssen) wird gezeigt.
2. Wählen Sie die gewünschte Signalquelle mit den Tasten ▲ / ▼ auf der Fernbedienung oder CH + / - am Gerät.
3. Bestätigen Sie die Einstellung mit OK oder VOL + / - am Gerät oder warten Sie einige Sekunden. Die Einstellung wird dann automatisch übernommen.

HINWEIS: Wenn Sie keine Änderung vornehmen, verlassen Sie das Menü mit EXIT. Wird für einige Sekunden keine Einstellung vorgenommen, wird das Menü ausgeblendet.

5. EXTERNE GERÄTE ANSCHLIEßen

Das Fernsehgerät ist mit einer Reihe von Anschlüssen ausgestattet, an denen zahlreiche Geräte (z.B. DVD-Recorder, PCs, Kameras und Set-Top-Boxen) angeschlossen werden können.

WARNUNG! Achten Sie darauf, dass der Femseher und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen.

Beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.

HDMI-Anschluss

Über die HDMI-Anschlüsse werden digitale Bild- und Tonsignale externer Geräte in ausgezeichneter Qualität übertragen.

1. Verbinden Sie mit einem im Fachhandel erhältlichen HDMI-Kabel die HDMI-Buchse des externen Gerätes mit der Buchse HDMI1 oder HDMI2 am Fernseher. Es können 2 Geräte gleichzeitig angeschlossen werden.
2. Wählen Sie den Eingang HDMI1 oder HDMI2 im Menü Signalquelle (SOURCE).

SCART-Anschluss

Über den SCART-Anschluss werden analoge Bild- und Tonsignale in guter Qualität übertragen. Sie können dort Geräte wie z.B. Videorecorder, Satellitenempfänger, Spielekonsolen oder PayTV-Decoder anschließen.

1. Schließen Sie das externe Gerät mit einem voll belegten SCART-Kabel (nicht im Lieferumfang enthalten) an der Buchse SCART an.
2. Wählen Sie den Eingang SCART im Menü Signalquelle (SOURCE).

PC-Anschluss

1. Verbinden Sie mit einem VGA-Kabel die Monitor-Buchse des PCs und die Buchse VGA am Fernseher.
2. Verbinden Sie mit einem Audiokabel die Audiobuchse des PCs und die Buchse PC AUDIO des Fernsehers.
3. Wählen Sie den Eingang PC im Menü Signalquelle (SOURCE).

Komponenten-Eingang

Über den Komponenten-Anschluss Y Pb Pr werden analoge Bildsignale eines externen Gerätes, z.B. eines AV-Receivers oder DVD-Recorders in sehr guter Qualität übertragen. Folgende Formate werden unterstützt: 1080i / 720p / 576p / 480p.

1. Verbinden Sie mit einem im Fachhandel erhältlichen Komponenten-Kabel (3x Cinch) den Komponentenausgang des externen Gerätes mit den Eingängen Y Pb Pr am Fernseher.
2. Verbinden Sie mit einem Audiokabel die Audiobuchsen des externen Gerätes und die Audiobuchsen L und R des Fernsehers.
3. Wählen Sie den Eingang YPbPr im Menü Signalquelle (SOURCE).

Digitaler Tonausgang

Das Fernsehgerät verfügt über einen digitalen Tonausgang, der mit COAXIAL gekennzeichnet ist. An ihn schließen Sie Geräte an, die digitale Tonsignale verarbeiten können. Das kann z.B. Ihre Stereoanlage oder ein AV-Receiver sein.

VORSICHT! Die Geräte müssen über einen Dolby-Digital-Decoder verfügen. Andernfalls kann es unkontrolliert zu sehr lauten Tönen kommen, die Ihre Lautsprecher zerstören könnten.

Wählen Sie unter Ton / SPDIF-Modus die Einstellung Auto oder PCM.

Mit der Taste AUDIO können Sie im Fernsehbetrieb zwischen den Tonspuren wählen.

HINWEIS: DTS-Tonsignale werden nicht übertragen. Wählen Sie im Menü der DVD die Dolby-Spur.

USB-Anschluss

VORSICHT: Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kommen.

• Stecken Sie z.B. einen USB-Stick in die Buchse USB.
• Aktivieren Sie das USB-Menü mit: SOURCE > USB > OK.

Kopfhörer anschließen

WARNUNG! Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.

1. Stellen Sie mit VOL- die niedrigste Lautstärke ein.
2. Stecken Sie den Klinkenstecker des Ohrhörers in die Ohrhörerbuchse HEADPHONE am Gerät. Die Lautsprecher sind nun stummgeschaltet.
3. Stellen Sie die gewünschte Lautstärke ein.

6. GRUNDLEGENDE BEDIENUNG

Dieses Kapitel stellt die Grundbedienung des Fernsehers, des DVD-Players und der USB-Buchse vor.

Alle Einstellungen können Sie bequem mit der Fernbedienung und dem OSD-Menü auf dem Bildschirm vornehmen. Die Grundfunktionen können Sie auch mit den Tasten am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

6.1 FERNSEHER EIN- UND AUSSCHALTEN

- Unten rechts befindet sich der Hauptschalter. Mit diesem schalten Sie das Gerät ein und aus. Beachten Sie die Markierung ON/OFF vorne am Gerät.

HINWEIS: Wurde das Gerät mit dem Hauptschalter ausgeschaltet, kann es nicht mit der Fernbedienung eingeschaltet werden.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

6.2 FERNSEHER IN STAND-BY SCHALTEN / AUS DEM STAND-BY EINSCHALTEN

• Wenn das Gerät sich im Stand-by-Modus befindet (Kontrollleuchte rot), drücken Sie die Taste ☐ auf der Fernbedienung oder rechts am Gerät. Das Gerät schaltet sich mit der letzten eingestellten Betriebsart / gewählten Signalquelle ein.
• Drücken Sie die Taste auf der Fernbedienung oder rechts am Gerät, um das Gerät wieder in den Stand-by-Modus zu schalten. Die Kontrollleuchte leuchtet rot.
• HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

6.3 FERNSEH- UND RADIOPROGRAMME AUSWÄHLEN

• Bei DVB-C und DVB-S-Empfang mit der Taste TV/RADIO zwischen Fernseh- und Radioempfang umschalten.
• Verwenden Sie die Tasten CH + / – oder die Zifferntasten 0-9, um das gewünschte Fernseh-/Radioprogramm auszuwählen.
• Drücken Sie die Taste auf der Fernbedienung, um das vorherige Programm anzuschauen.
• Eine Übersicht über die Programmbelegung erhalten Sie durch Drücken der Taste CH.LIST. Markieren Sie einen Programmplatz mit den Tasten ▲ / ▼ und drücken OK, um das Programm aufzurufen. Nochmaliges Drücken der Taste CH.LIST schließt die Programmliste.
• Drücken Sie FAV, um die Favoritenliste zu öffnen. Markieren Sie einen Programmplatz mit den Tasten ▲ / ▼ und drücken OK, um das Programm aufzurufen. Nochmaliges Drücken der Taste FAV schließt die Favoritenliste (Favoritenliste erstellen/ändern siehe "Favoritenliste erstellen" auf Seite 18).

6.4 LAUTSTÄRKE REGELN

• Verwenden Sie die Tasten VOL + / –, um die Lautstärke einzustellen.
• Drücken Sie die Taste, um den Ton vorübergehend auszuschalten.

Mit der Taste ☐ oder der Taste VOL + schalten Sie den Ton wieder ein.

HINWEIS: Wenn Sie den COAXIAL-Anschluss belegt haben, können Sie die Lautstärke nur am angeschlossenen Gerät regeln. Der Fernseher gibt eine konstante Lautstärke über den digitalen Ausgang aus.

6.5 STRUKTUR DES OSD-MENÜS

Mit dem OSD (On Screen Display)-Menü können Sie verschiedene Funktionen wählen und Einstellungen vornehmen.

HINWEIS: Aktive Menü-Einträge sind mit einem farbigen Balken unterlegt.

Symbol aktives Unter- menüs Autom. Sandersuchlauf Manueller DVB-T Suchlauf Manueller Analog Suchlauf Programmliste bearbeiten Signalinformation CI Informationen Software Updates (USB) KANAL TWEN! Zurück Auswesen JDT Endet aktives Hauptmenü

1. Drücken Sie die Taste TV MENU, um das OSD-Menü aufzurufen. Die Symbole des Hauptmenüs sehen Sie am oberen Rand des Fensters. Das Menü KANAL ist zu sehen.
2. Wählen Sie zuerst den gewünschten Hauptmenüpunkt mit den Tasten ◀ / ▶. Die Untermenüs werden rechts von der Bildmitte angezeigt.
3. Um ein Untermenü zu wählen, drücken Sie die Taste ▲ oder ▼.
4. Zum Aktivieren eines Untermenüs drücken Sie OK.
5. Mit der Taste TV MENU gelangen Sie zurück zum Hauptmenü.

Untermenüs

- Mit den Tasten ▲ / ▼ wählen Sie einen Untermenüpunkt und bestätigen mit OK. Dort können Sie ...

... mit den Tasten ◀ / ▶ Einstellungen vornehmen oder
... mit ▲ / ▼ weitere Einstellungen ansteuern und dann mit den Tasten ◀ / ▶ Einstellungen vornehmen.
... mit OK zwischen verschiedenen Funktionen wechseln bzw. das Untermenü ein- oder ausschalten.

Zurück zum Hauptmenü

Um einen anderen Punkt aus dem Hauptmenü zu wählen, müssen Sie das aktive Untermenü verlassen.

- Gehen Sie mit der Taste TV MENU zurück, bis die Leiste mit den Symbolen des Hauptmenüs zu sehen ist.

Menü verlassen

- Gehen Sie mit der Taste TV MENU schrittweise in den Menüs zurück oder verlassen Sie das Menü mit der Taste EXIT. Ihre Einstellungen werden gespeichert.

HINWEIS: Wird für ca. 30 Sekunden keine Einstellung vorgenommen, wird das Menü ausgeblendet.

6.6 INFORMATIONSLEISTE

Nach dem Einschalten und dem Umschalten erscheint ein Info-Fenster, das Ihnen verschiedene Informationen zum Programm anzeigt. Sie können das Fenster auch mit der Taste INFO öffnen. Der Umfang der Anzeige hängt vom empfangenen Programm und der Empfangsart ab. Die Anzeige kann also unterschiedlich viele Informationen enthalten.

1 2 5 Das Erste Do / Mai / 09/20 08:22 05:30 - 09:00 ARD-Morgenmagazin Nachrichten/Aktuelles Astra 1 11494 H 22000 Quality: 90% MPEG 1080p Digital TV HD Themen u.a.: Sky Top Deutsch Teletext Moderation: Susan Link, Sven Lorig 7

1. Programmplatz
2. Programmname
3. Datum
4. Uhrzeit
5. Sendezeit der laufenden Sendung und deren Titel

6. Qualität des Signals

7. Blättern in den Informationen zur Sendung

8. Sprache

9. Transponderdaten

10. Kodierungsverfahren und Auflösung

11. Informationen zur laufenden Sendung

12. Satellitenname

Solange das Info-Fenster geöffnet ist, können Sie mit den Tasten ▲ oder ▼ in der Infozeile blättern. In diesem Fenster können Sie zusätzliche Informationen, z.B. zum Inhalt der gewählten Sendung lesen. Der Umfang der angezeigten Informationen hängt vom Programmanbieter ab.

6.7 DVD-PLAYER EIN-/AUSSCHALTEN

• Rufen Sie mit der Taste SOURCE das Fenster Signalquelle auf und wählen Sie DVD als Signalquelle. Es erscheint DVD VIDEO auf dem Bildschirm.
• Wenn eine DVD eingelegt ist, wird diese automatisch gestartet.

6.8 DVD SETUP-MENÜ

HINWEIS: Um Fehlbedienungen zu vermeiden, öffnen Sie das DVD-Menü nicht zusammen mit dem TV-Menü.

Sprache Video Einstufung Diverses DSO-Sprache : Deutsch Untertitel : Deutsch Unterital MPEG4 : Zentraluropalisch Audio : Deutsch DVD-MarcG : Deutsch

• Das Hauptmenü des DVD-Players rufen Sie mit der Taste DVD SETUP auf.
• Mit den Pfeiltasten ▲ / ▼ / ◀ / ▶ bewegen Sie sich im Setup-Menü. Um eine Auswahl oder Eingabe zu bestätigen, drücken Sie OK.
• Um einen anderen Hauptmenüpunkt zu wählen, drücken Sie ◀, bis ein Menüpunkt in der linken Spalte aktiv ist. Dann wählen Sie mit den Pfeiltasten ▲ / ▼ einen anderen Menüpunkt und aktivieren das Menü mit ▶.
• Um das Setup-Menü zu verlassen, drücken Sie die Taste DVD SETUP.

6.9 USB AUFRUFEN

1. Drücken Sie bei eingeschaltetem Gerät die Taste SOURCE. Das Fenster Signalquelle mit der Liste der Quellen (Geräte an den entsprechenden Anschlüssen) wird gezeigt.
2. Wählen Sie den Punkt USB mit den Tasten ▲ / ▼ auf der Fernbedienung oder CH + / - am Gerät.
3. Bestätigen Sie die Einstellung mit OK oder VOL + / - am Gerät. Das USB-Menü erscheint auf dem Bildschirm.

7. SENDER SUCHEN UND BEARBEITEN (DVB-T/DVB-C)

Weitere Punkte des Menüs KANAL werden beschrieben in "Software-Update" auf Seite 35 und in "Signalinformationen" auf Seite 35.

Ihr Fernseher kann DVB-T- und DVB-C-Signale sowie herkömmliche analoge Signale (z.B. über Kabelanschluss) empfangen. Welche Sender Sie bei der automatischen Sendersuche empfangen, hängt davon ab, was Sie am Antenneneingang angeschlossen haben: die mitgelieferte DVB-T-Antenne für DVB-T-Empfang oder einen Kabelanschluss. Sie können entweder den DVB-T- oder den DVB-C-Suchlauf starten. Für beide Varianten stehen Ihnen ein automatischer und ein manueller Suchvorgang zur Verfügung.

Kabel digital: Welche Sender Sie frei empfangen können, hängt von Ihrem Kabelanbieter ab. In der Regel können Sie alle öffentlich-rechtlichen Sender frei empfangen. Beachten Sie, dass Sie für alle weiteren Sender eventuell einen kostenpflichtigen Vertrag mit Ihrem Kabelanbieter abschließen müssen. Für die Wiedergabe von privaten Sendern benötigen Sie dann eine CI-Karte und ein entsprechendes Modul Ihres Kabelanbieters.

• DVB-T- und DVB-C-Sender werden im OSD-Menü mit Digital TV angezeigt.
• Analoge Sender werden im OSD-Menü mit Analog TV angezeigt.

7.1 SENDER AUTOMATISCH SPEICHERN

HINWEIS: Beachten Sie, dass durch einen automatischen Suchlauf alle gespeicherten Programme gelöscht werden.

KANAL Autom. Sendersuchlauf Manueller DVB-T Suchlauf Manueller Analog Suchlauf Programmate bearbeiten Signalinformation CI Informationen Software Update (USB)

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Im Menü KANAL ist der Menüpunkt Autom. Sendersuchlauf aktiviert.
2. Drücken Sie OK und wählen Sie mit der Taste ▲ / ▼ die Anschlussart aus ...

... DVB-T / Terrestrisch für digitalen Empfang über Antenne.
... DVB-C / Kabel für analogen und digitalen Empfang über Kabel.
... DVB-S / Satellit für digitalen Satellitenempfang.

1. Drücken Sie OK (bei DVB-C 2x OK).

2. Wählen Sie mit der Taste ◀ / ▶ den Suchtyp für ...

... analogen Suchlauf (Analog).
... digitalen Suchlauf (Digital) oder
... analogen und digitalen Suchlauf (Digital + Analog).

1. Drücken Sie die Taste ▼, um die Auswahl eines Landes zu aktivieren. Wählen Sie Ihr Land mit den Tasten ▲ / ▼ / ◀ / ▶. HINWEIS: Drücken Sie wiederholt die Tasten ◀ / ▶, um auf eine andere Tafel mit einer Länderauswahl umzuschalten.
2. Drücken Sie OK, um die automatische Sendersuche zu starten. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster Sendersuchlauf auf dem Bildschirm angezeigt.
3. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.

7.2 DVB-C-SENDER MANUELL SPEICHERN

Gegebenenfalls ändert sich das Programmangebot in Ihrer Region. Mit dieser Funktion haben Sie die Möglichkeit, Ihrer Programmauswahl nachträglich Programme hinzuzufügen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Manueller DVB-C Suchlauf und drücken OK.

Manueller DVB-C Suchlauf
Frequenz	626000
Symbol (ks/s)	6875
QAM Type	QAM 64

1. Drücken Sie die Tasten ◀/▶, um die Werte der folgenden Funktionen zu ändern:

2. Frequenz: Eingabe der Frequenz des Senders.

3. Symbol (ks/s): Die Abtastrate gibt die Geschwindigkeit der Datenübertragung an (Kilo samples/second).
   • QAM TYP: digitale Modulationsart 16-256 QAM HINWEIS: Warten Sie ggf. ein paar Sekunden vor dem Umschalten zum nächsten Kanal die Anzeige der Signalstärke ab.

4. Drücken Sie OK, um die Sendersuche zu starten. Dieser Vorgang dauert einige Sekunden. Die Anzahl der gefundenen Programme wird angezeigt.

5. Nach dem Ende des manuellen Suchlaufes wird automatisch zum ersten neu gefundenen Programm geschaltet.

6. Schließen Sie das Fenster mit EXIT.

7.3 DVB-T-SENDER MANUELL SPEICHERN

Gegebenenfalls ändert sich das Programmangebot in Ihrer Region. Mit dieser Funktion haben Sie die Möglichkeit, Ihrer Programmauswahl nachträglich Programme hinzuzufügen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Manueller DVB-T Suchlauf und drücken OK.

Manueller DVB-T Suchlauf VHF CH 7 OK drücken, um zu suchen Schlecht GutNormal

1. Drücken Sie die Tasten ◀/▶, um den Kanal zu ändern. Falls ein Signal empfangen wird, erscheint nach kurzer Zeit dessen Signalqualität. HINWEIS: Warten Sie ggf. ein paar Sekunden vor dem Umschalten zum nächsten Kanal die Anzeige der Signalstärke ab.

2. Drücken Sie OK, um die Sendersuche zu starten. Dieser Vorgang dauert einige Sekunden. Die Anzahl der gefundenen Programme wird angezeigt.

3. Nach dem Ende des manuellen Suchlaufes wird automatisch zum ersten neu gefundenen Programm geschaltet.
4. Schließen Sie das Fenster mit EXIT.

7.4 MANUELLE SENDERSUCHE FÜR ANALOGEN EMPFANG

Um analoge Sender einzeln zu suchen, muss am Antennenanschluss ein analoges Antennensignal (z.B. Hausantenne oder Kabelanschluss) angeschlossen sein. Analoge Sender werden im OSD-Menü mit Analog TV angezeigt. Wenn Sie vorher schon DVB-T-Sender gespeichert haben, wird der neue analoge Sender dieser Liste hinzugefügt. Die digitalen Sender werden nicht überschrieben.

Manueller Analog Suchlauf Speichern unter 1 TV-Standard BG Aktueller Sender 1 Suchen Feinabstimmung Frequenz 424.25 MHz Speichern TV MENU

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Manueller Analog Suchlauf und drücken OK.
3. Unter Speichern unter wählen Sie mit den Tasten ◀ / ▶ den Programmplatz, auf dem der neue analoge Sender gespeichert werden soll.
4. Markieren Sie mit ▲ / ▼ den Punkt Suchen.
5. Drücken Sie ◀/▶, um die Suche zu starten. Sie sehen während des Suchvorganges, wie sich die Frequenz ändert. Wird ein Sender gefunden, ist auch wieder der Ton aktiv.
6. Drücken Sie die rote Taste, um den Sender zu speichern.
7. Um einen weiteren Sender zu suchen, legen Sie unter Speichern unter einen neuen Programmplatz fest und starten die Suche.

Sie können in diesem Menü auch folgende Einstellungen vornehmen:

• TV-Standard: Die Voreinstellung für das gewählte Land ist eingestellt und wird in der Regel nicht verändert.
• Aktueller Sender. Zeigt an, welcher Sender im Hintergrund aktiv ist. Mit den Tasten ◀ / ▶ schalten Sie um.
• Feinabstimmung: Die Frequenz kann in kleinen Schritten (0,06 MHz) mit den Tasten ◀ / ▶ geändert werden.

7.5 SENDEREINSTELLUNGEN BEARBEITEN

Nach dem Sendersuchlauf sind die Sender in einer Reihenfolge gespeichert, in der die Hauptsender am Anfang der Programmliste stehen. Sie können Sender der Favoritenliste hinzufügen (FAV) oder die Reihenfolge ändern, indem Sie Sender verschieben oder Sender löschen.

Sender verschieben

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programmliste bearbeiten und drücken OK.

Programmliste bearbeiten
1	WDR Köln	ATV
2	Südwest BW..	ATV
3	HSE24	ATV
4	TELE 5	ATV
5	arte	ATV
6	MDR FERNSEH..	ATV
7	NDR FERNSEH..	ATV
8	RTL Television	ATV
9	RTL2	ATV
10	Super RTL	ATV

1. Markieren Sie mit ▲ / ▼ den Sender, der verschoben werden soll.
2. Drücken Sie die gelbe Taste. Der Programmplatz wird markiert.
3. Verschieben Sie den gewünschten Programmplatz mit den Tasten ▲ / ▼.
4. Drücken Sie die gelbe Taste. Das Programm ist nun am gewünschten Platz gespeichert.
5. Um weitere Programme zu verschieben, wiederholen Sie die Punkte 3. - 6.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Sender überspringen

Die markierten Sender können nur noch über die Zifferntasten 0-9 oder über die Programmliste aufgerufen werden. Ein Anwählen mit den Tasten CH + / - ist nicht mehr möglich.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programmliste bearbeiten und drücken OK.
3. Markieren Sie mit ▲ / ▼ den Sender, der übersprungen werden soll.
4. Drücken Sie die blaue Taste. Das Symbol ⊗ erscheint hinter dem Programmnamen.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Um die Sender wieder freizuschalten, wählen Sie die markierten Sender und drücken wieder die blaue Taste.

Sender umbenennen

Sie können analoge (Analog TV) Programme umbenennen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programmliste bearbeiten und drücken OK.
3. Markieren Sie mit ▲ / ▼ den Sender, der umbenannt werden soll.
4. Drücken Sie die grüne Taste.
5. Ändern Sie den ersten Buchstaben mit den Tasten ▲ / ▼.
6. Wählen Sie den nächsten Buchstaben mit der Taste ▶.
7. Wiederholen Sie die Punkte 5. und 6., bis das Programm den gewünschten Namen trägt. Sie können bis zu 5 Zeichen eingeben.
8. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Sender löschen

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programmliste bearbeiten und drücken OK.
3. Markieren Sie mit ▲ / ▼ den Sender, den Sie löschen wollen.
4. Drücken Sie die rote Taste.
5. Bestätigen Sie das Löschen mit ◀. Drücken Sie ▶, um den Sender zu behalten.
6. Falls gewünscht, markieren Sie mit ▲ / ▼ einen weiteren Sender und löschen ihn mit einem Druck auf die rote Taste.
7. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Favoritenliste erstellen

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programmliste bearbeiten und drücken OK.
3. Markieren Sie mit ▲ / ▼ einen Sender, den Sie in die Favoritenliste aufnehmen wollen.
4. Drücken Sie die Taste FAV. Ein Herz erscheint.

Der Sender ist in der Favoritenliste aufgeführt. Weitere Sender markieren Sie auf dieselbe Weise.

1. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Zum Abwählen eines Senders markieren Sie ihn wieder und drücken FAV. Das Herz erlischt.

8. ANTENNEN- / SATELLITENEINSTELLUNGEN

HINWEIS: Ihre Satellitenantenne muss auf den gewünschten Satelliten ausgerichtet sein. Der LNB muss digitale Satellitensignale empfangen können.

Voreingestellte Programme

Wenn Ihre Satellitenschüssel auf Astra 19,2° Ost oder Hotbird 13° Ost ausgerichtet ist, ist in der Regel kein Suchlauf notwendig. Die Liste der voreingestellten Programme enthält alle heute gängigen Sender.

Wenn Sie einen Sender vermissen:

• probieren Sie zuerst einen manuellen Transpondersuchlauf für einzelne Transponder (siehe "Transponder manuell suchen" auf Seite 20).
• oder Sie fügen einen neuen Transponder hinzu (siehe "Satellit oder Transponder hinzufügen" auf Seite 21) und starten dann einen Suchlauf (siehe "Sendersuchlauf - Satellit" auf Seite 23).

Satellit

Wenn Sie Sender empfangen wollen, die von anderen Satelliten als ASTRA 19,2° Ost abgestrahlt werden, richten Sie gegebenenfalls die Antenne neu aus und folgen Sie den Anweisungen im Kapitel "Sendersuchlauf - Satellit" auf Seite 23.

LNB-Einstellungen

An LNB-Einstellungen sollten Sie nur Änderungen vornehmen, wenn Sie einen veralteten oder exotischen LNB (Empfangskonverter an der Satellitenantenne) verwenden oder gegebenenfalls bei einer Ein-Kabel-Lösung. Die voreingestellten Werte (9750 und 10600 MHz) sind Standard.

8.1 ANTENNENEINSTELLUNG

• Drücken Sie die Taste TV MENU, wählen Sie mit der Taste ▼ Antenneneinstellung und drücken OK.
• Mit der Taste EPG schalten und Transponderliste um.

• Mit der Taste OK setzen Si telliten oder Transponder, um so mehrere für eine Suche zu markieren.
  • M ▶ in die rechte Spalte wechseln.

• Erste Zeile: Name des aktiven Satelliten. Das ist immer der Satellit, der in der linken Spalte farbig mar-Sie zwischen Satelliten-

• Alle Änderungen zur Antenneneinstellung, die direkt einem de kantenvermößes vorgenommen werden, gelten nur für den oben angezeigten Satelliten.
  • M i t EXIT schalten Sie zurück in die linke Sp

Antenneneinstellung Satellit 001 013.0 E Ku_HOTBIRD 6,7A,8 002 013.0 E Ku_HOTBIRD 6,7A,8 003 013.0 E Ku_HOTBIRD 6,7A,8 004 013.0 E Ku_HOTBIRD 6,7A,8 005 353.0 W Ku_NILESAT 101, 10 006 007.0 E Ku_EUTELSAT W3A 007 009.0 E Ku_eurobird 008 010.0 E Ku_EUTELSAT W1 Ku_HOTBIRD 6,7A,8 LNB Typ 09750/10600 LNB Spannung 13/18V 22KHz Auto Toneburst Keine DiSEqC 1.0 Keine DiSEqC 1.1 Keine Motor Keine Qualität EPG OK Auswählen SuchenBearbeitnTransp EXIT Ende LöschenHinzufügen

• Qualität:

Anzeige der Signalstärke: Die Signalstärke hängt hauptsächlich von der exakten Ausrichtung der Antenne ab, kann aber auch durch die Witterung beeinträchtigt werden.

- Fußzeile:

Anzeige der möglichen Funktionen. Alle Funktionen können über die abgebildeten Tas- ten auf der Fernbedienung aufgerufen werden.

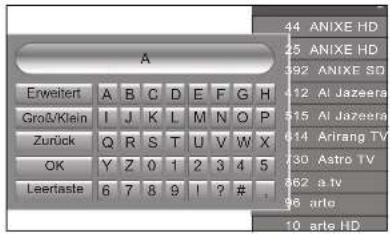

8.2 EINGABEARTEN

A Erweitert A B C D E F G H Groß/Klein I J K L M N O P Zurück Q R S T U V W X OK Y Z 0 1 2 3 4 5 Leertaste 6 7 8 9 ! ? # .

• Satelliten- und Transpondernamen werden in diesem Fenster eingegeben. Alle Punkte werden mit der Taste OK bestätigt. Befehle im Suchfenster:
• Erweitert: blendet weitere Buchstaben ein und wieder aus (Á ô usw.)
• Groß/Klein: schaltet zwischen Groß- und Kleinschreibung um.
• Zurück: löscht in der oberen Zeile einen Schritt nach links.
• OK: bestätigt den Namen.
• Leertaste: erzeugt ein Leerfeld in der oberen Zeile.

- Mit den ◀ / ▶ Tasten zwischen den Funktionen umschalten.

- Mit den Tasten ▲ / ▼ eine andere Zeile markieren.

- Wenn Sie alle Einstellungen vorgenommen haben, die Änderungen mit OK bestätigen.

- Zahlen werden mit den Tasten 0-9 eingegeben.

- Sie können den angezeigen Wert kompett überschreiben oder den Unterstrich mit den Tasten ◀/▶ an die gewünschte Position stellen und nur diese Ziffer überschreiben.

- Mit den Tasten ▲ / ▼ eine andere Zeile markieren.

- Wenn alle Einstellungen gemacht sind, die Änderungen mit OK be-stätigen.

8.3 TRANSPONDER MANUELL SUCHEN

Sender können einen neuen Transponder verwenden oder andere Daten des Transponders haben sich geändert; in diesem Fall machen Sie einen manuellen Transponder-Suchlauf. Dabei wird ein einzelner Transponder gesucht und seine aktuellen Programme gespeichert.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Manueller Transponder Suchlauf und drücken OK.

Manueller Transponder Suchlauf Satellite 13.0 E HOTBIRD 6 Polarsierung Vertikal Symbolrate 27500 ks/s Frequenz 10719 MHz Suchen Digital : 0 Radio : 0 Daten : 0 OK TV MENU

1. Drücken Sie die Tasten ◀/▶, um den Satelliten zu ändern, auf dem Sie den Transponder suchen wollen.

2. Markieren Sie mit der Taste ▲ / ▼ die Werte, die Sie ändern wollen... ... Polarisierung: mit ◀ / ▶ umschalten zwischen Vertikal und Horizontal.

... Symbolrate: alten Wert mit den Zifferntasten 0-9 überschreiben. ... Frequenz: alten Wert mit den Zifferntasten 0-9 überschreiben.

1. Markieren Sie Suchen und drücken OK, um die Transpondersuche zu starten. Dieser Vorgang dauert einige Sekunden. Die Anzahl der gefundenen Programme wird angezeigt.

HINWEIS: Nach dem Suchlauf empfehlen wir die Sortierung nach Standard durchzuführen. Drücken Sie die Taste CH.List und die grüne Taste und wählen Sie nach Standard aus. Die neu gefundenen Programme befinden sich am Ende der Programmliste.

8.4 SUCHEN UND SORTIEREN VON SATELLITEN-PROGRAMMEN

Programme suchen

Diese Funktion hilft Ihnen, gezielt nach Programmen zu suchen, deren Namen Sie kennen. Die Namen der Programme werden in der Programmliste eingeblendet. Das erspart Suchzeit, wenn Sie den Programmplatz nicht kennen.

Befehle im Suchfenster:

Alle Punkte werden mit der Taste OK bestätigt.

• Erweitert: blendet weitere Buchstaben ein und wieder aus (Á ô usw.)
• Groß/Klein: schaltet zwischen Groß- und Kleinschreibung um.
• Zurück: löscht in der oberen Zeile einen Schritt nach links.
• OK: blendet das Suchfenster aus.

• Leertaste: erzeugt ein Leerfeld in der oberen Zeile.

• Drücken Sie die Taste CH.LIST, um die Programmliste direkt aufzurufen.

• Drücken Sie die rote Taste. Ein Fenster geht auf, in dem Sie die Namen der Programme eingeben können.

A 44 ANIXE HD 25 ANIXE HD 392 ANIXE SD 412 Al Jazeera 515 Al Jazeera 614 Airrang TV 730 Astro TV 862 a.tv 96 arte 10 arte HD

1. Markieren Sie mit ▲ / ▼ ◀ / ▶ den ersten Buchstaben des Programmamens in dem Fenster und drücken Sie OK auf der Fernbedienung. Sie sehen folgendes:
2. Der Buchstabe erscheint in der obersten Zeile.
3. In der Programmliste erscheinen alle Sender, die mit diesem Buchstaben beginnen.
4. Geben Sie entweder einen weiteren Buchstaben ein oder drücken Sie EXIT zum Beenden.
5. In der Programmliste können Sie den gesuchten Sender markieren und mit OK aufrufen.

Satelliten-Programme sortieren

Diese Funktion hilft Ihnen, die Satellitenprogramme nach unterschiedlichen Kriterien in der Programmliste zu sortieren.

1. Drücken Sie die Taste CH.LIST, um die Programmliste direkt aufzurufen.
2. Drücken Sie die grüne Taste. Ein Fenster geht auf, in dem Sie die Art der Sortierung markieren können.
3. Markieren Sie mit ▲ / ▼ die Art, wie sortiert werden soll, und drücken Sie OK. Die Sortierung kann etwas dauern.
4. Nach Frequenz: niedrigste Frequenzen zuerst
5. Nach Servicename: alphabetisch von A-Z
6. Nach Satellitenname: alphabetisch von A-Z
7. Nach Verschlüsselung: verschlüsselte und unverschlüsselte Sender
8. Nach Standard: Sortierung nach voreingestellter Liste
9. Schalten Sie ein Programm mit OK ein oder verlassen Sie die Programmliste mit EXIT.

Programmliste 51 Sortierart 52 Nach Frequenz 53 Nach Servicename 54 Nach Satellitenname 55 Nach Verschlüsselung 56 Nach Standard 57 58 Wenn Sie OK drücken, bitte warten 59 SUPER RTL DTV DTV DTV DTV DTV DTV DTV

8.5 SATELLIT ODER TRANSPONDER HINZUFÜGEN

HINWEIS: Das manuelle Hinzufügen ist notwendig, wenn neue Satelliten ihre Arbeit aufnehmen oder neue Transponder durch den Satellitenbetreiber aufgeschaltet werden. Die Einstellungen werden in Programm- und Fachzeitschriften bekannt gegeben. Wenn Sie über einen Internetanschluss verfügen, finden Sie die Informationen auch auf den Webseiten der Senderbetreiber.

Ein Beispiel zur praktischen Anwendung von Informationen der ASTRA-Internetseite:

Dort finden Sie zu einem Transponder folgende Angaben: Trp.77 11.9535 GHz /H (27500 3/4)

• Die Angabe des Transponders (Trp.77) spielt keine Rolle.
• Die Empfangsfrequenz (11.9535 GHz) wird 5-stellig eingegeben: 11954 (aufgerundet).
• Die Polarisation (H) ist in diesem Fall horizontal, (andernfalls wäre es (V) für vertikal).
• Die Symbolrate (meistens 27500 oder 22000) kann im Einzelfall auch 4-stellig sein.
• Die Fehlerkorrektur FEC (3/4,5/6 oder 7/8) muss nicht eingegeben werden.

Hinzufügen Nummer 081 Satellitesname HOTBIRD 6.7A.8 Längengrad Richtung Ost Längengrad Winkel 013.0 Band Ku

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Antenneneinstellung und drücken OK.
3. Schalten Sie mit der Taste EPG zwischen der Satelliten- und der Transponderliste um.
4. Drücken Sie die rote Taste. Es öffnet sich ein Fenster, in dem Sie die neuen Werte eingeben.
5. Wenn alle Werte eingegeben wurden, drücken Sie OK. Der neue Satellit oder Transponder wird hinten an die Liste angehängt.

Eingabe für Satellit

• Nummer: Neuer Satellit wird am Ende der Satellitenliste unter dieser Nummer gespeichert.
• Satellitenname: Drücken Sie ▶ und geben Sie den Namen ein.
  • Längengrad Richtung: Wählen Sie zwischen Ost und West.
  • Längengrad Winkel: Geben Sie den Winkel ein.
  • Band: Wählen Sie zwischen Ku und C.

Eingabe für Transponder

• Transponder: aktuelle Transpondernummer.
  • Frequenz: Geben Sie die Frequenz ein.
• Symbol (ks/s): auch Symbolrate, geben Sie die Datengeschwindigkeit ein.
• Polarisation: Polarisationsebene, wählen Sie zwischen H und V (Horizontal und Vertikal).

8.6 SATELLIT ODER TRANSPONDER BEARBEITEN

HINWEIS: Wenn sich die Daten von einem Satelliten oder einem Transponder ändern, müssen Sie sie in Ihrem Satellitenempfänger anpassen. Die Einstellungen werden in Programm- und Fachzeitschriften bekannt gegeben. Wenn Sie über einen Internetanschluss verfügen, finden Sie die Informationen auch auf den Webseiten der Senderbetreiber. Tragen Sie die neuen Daten ein.

Bearbeiten Nummer 001 Satellionname HOTBIRD 6.7A.8 Längengrad Richtung Ost Längengrad Winkel 013.0 Band Ku

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Antenneneinstellung und drücken OK.
3. Schalten Sie mit der Taste EPG zwischen der Satelliten- und der Transponderliste um.
4. Markieren Sie mit ▲ / ▼ einen Satelliten/Transponder.
5. Drücken Sie die grüne Taste. Es öffnet sich ein Fenster, in dem Sie die neuen Werte eingeben.
   HINWEIS: Es kann sein, dass Sie nur einen Wert ändern müssen.
6. Wenn alle Werte eingegeben wurden, drücken Sie OK. Die Werte sind gespeichert.

Eingabe für Satellit

• Nummer: aktueller Platz in der Satellitenliste.
• Satellitenname: Drücken Sie ▶ und geben Sie den Namen ein.
  • Längengrad Richtung: Wählen Sie zwischen Ost und West.
  • Längengrad Winkel: Geben Sie den Winkel ein.
  • Band: Wählen Sie zwischen Ku und C.

Eingabe für Transponder

• Transponder: aktueller Platz in der Transponderliste.
  • Frequenz: Geben Sie die Frequenz ein.
• Symbol (ks/s): auch Symbolrate, geben Sie die Datengeschwindigkeit ein.
• Polarisation: Polarisationsebene, wählen Sie zwischen H und V (Horizontal und Vertikal).

8.7 SENDERSUCHLAUF - SATELLIT

Nach dem Hinzufügen oder Ändern von Satelliten- oder Transponderinformationen muss ein Suchlauf durchgeführt werden, bevor die neuen Daten empfangen werden können.

Sendersuchlauf
Digital : 196	Sender
Radio : 81	Sender
Daten : 22	Sender
12422 MHz	ASTRA 1H,1KR,1L

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Antenneneinstellung und drücken OK.
3. Schalten Sie mit der Taste EPG zwischen der Satelliten- und der Transponderliste um.
4. Markieren Sie mit ▲ / ▼ einen Satelliten/Transponder und drücken Sie OK.

Ein Häkchen erscheint vor dem markierten Satelliten/Transponder.

1. Markieren Sie mit ▲ / ▼ alle weiteren Satelliten/Transponder, für die Sie den Suchlauf starten wollen und drücken Sie OK.

HINWEIS: Um ein Häkchen zu entfernen, markieren Sie die Zeile und drücken erneut OK.

1. Wenn alle Einstellungen gemacht wurden, drücken Sie die blaue Taste. Es öffnet sich ein Fenster, in dem Sie die Suchwerte eingeben.

- Suchart:

Standard: die Standard-Transponderliste des gewählten Satelliten wird abgesucht.

Blindsuche: das gesamte Frequenzsprektrum wird durchsucht

Netzwerk: zusätzlich wird nach neuen oder veränderten Transpondern gesucht

• Verschlüsselt: Alle Sender: sucht auch verschlüsselte Sender / Free-to-Air: sucht nur frei empfangbare Sender.

• Servicetyp: Alle, Radio, Digital TV: Wählen Sie, ob Sie alle Daten, nur Fernseh- oder nur Radiosender suchen wollen.

• Starten Sie den Suchlauf mit OK. Der Sendersuchlauf beginnt.

8.8 SATELLIT ODER TRANSPONDER LÖSCHEN

HINWEIS: Das Löschen von Satelliten- und Transponderdaten kann dazu führen, dass Programme gelöscht werden und bestehende Sortierungen in Programmlisten durcheinander geraten!

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Antenneneinstellung und drücken OK.
3. Schalten Sie mit der Taste EPG zwischen der Satelliten- und der Transponderliste um.
4. Markieren Sie mit ▲ / ▼ einen Satelliten/Transponder.
5. Drücken Sie die gelbe Taste.
6. Bestätigen Sie Löschen mit OK. Drücken Sie EXIT, um nicht zu löschen.
7. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

8.9 SATELLITENEINSTELLUNG

HINWEISE:

• Änderungen der Voreinstellungen sind nur in Ausnahmefällen notwendig.
• Vorgenommene Änderungen werden nach Verlassen der Menüs wirksam und können zum Verlust des Fernsehsignals führen!
• Bevor Sie Werte in der rechten Spalte der Antenneneinstellung verändern, sollten Sie die Werte auf dem LNB (meistens ein Aufkleber mit technischen Daten) vergleichen.
• Falls Sie Ihren Satellitenreceiver an einer Gemeinschaftsanlage betreiben wollen und mit der Voreinstellung keinen Empfang haben sollten, erkundigen Sie sich bitte beim Hausverwalter.

LNB Typ

Änderungen sind nur notwendig, wenn Ihre Antenne keinen Universal-LNB verwendet und Sie die Frequenz ändern müssen. Ist auf dem LNB nur der Wert 9750 MHz (oder 9,75 GHz) angegeben, handelt es sich um keinen "digitaltauglichen" Universal-LNB! Zum Empfang aller Digital-Programme ist zusätzlich die obere Frequenz 10600 MHz (oder 10,6 GHz) erforderlich.

1. Markieren Sie mit ▲ / ▼ einen Satelliten.
2. Wechseln Sie mit ▶ in die rechten Spalte des Menüs Antenneneinstellung.
3. Markieren Sie mit der Taste ▲ / ▼ LNB Typ und drücken dann ◀ / ▶, um das Fenster zu öffnen.
4. Markieren Sie mit der Taste ▲ / ▼ den benötigten LNB-Typ.
5. Speichern Sie mit OK.

LNB Spannung

LNBs und Umschalter werden über die Antennenleitung mit Spannung versorgt und umgeschaltet. In größeren Gemeinschaftsantennenanlagen ist es eventuell erforderlich, die LNB-Spannung auszuschalten. Dies ist allerdings sehr selten der Fall. Fragen Sie gegebenenfalls beim Hausverwalter nach.

1. Markieren Sie mit ▲ / ▼ einen Satelliten.
2. Wechseln Sie mit ▶ in die rechten Spalte des Menüs Antenneneinstellung.
3. Markieren Sie mit der Taste ▲ / ▼ LNB Spannung.
4. Mit den Tasten ◀/► wählen Sie zwischen 13V, 18V, 13/18 V und Aus.
5. Rufen Sie mit der Taste ▲ / ▼ den nächsten Punkt auf.

22kHz

In der Regel wird mit der Funktion Auto alles richtig arbeiten. Wenn dies nicht der Fall ist und Sie keinen Universal-LNB verwenden, schalten Sie den 22kHz-Umschalter nach den Herstellerangaben für den LNB Ein oder Aus.

1. Markieren Sie mit ▲ / ▼ einen Satelliten.
2. Wechseln Sie mit ▶ in die rechten Spalte des Menüs Antenneneinstellung.
3. Markieren Sie mit der Taste ▲ / ▼ 22KHz.
4. Mit den Tasten ◀ / ▶ wählen Sie zwischen Auto, Ein und Aus.
5. Rufen Sie mit der Taste ▲ / ▼ den nächsten Punkt auf.

Toneburst

Diese Funktion wird zum Umschalten des Empfangs von zwei Satelliten benötigt. Das gesendete Signal wird vom LNB verarbeitet und entsprechend geschaltet.

1. Markieren Sie mit ▲ / ▼ einen Satelliten.
2. Wechseln Sie mit ▶ in die rechte Spalte des Menüs Antenneneinstellung.
3. Markieren Sie mit der Taste ▲ / ▼ Toneburst.
4. Mit den Tasten ◀ / ▶ wählen Sie zwischen Aus, Burst A / Burst B einschalten.
5. Rufen Sie mit der Taste ▲ / ▼ den nächsten Punkt auf.

Die Funktion DiSEqC 1.0 ermöglicht es Ihnen bis zu 4 verschiedene Satelliten empfangen zu können. Stellen Sie hier den LNB für den gewählten Satelliten (steht oben in der Spalte) ein.

1. Sie befinden sich in der rechten Spalte des Menüs Antenneneinstellung.
2. Markieren Sie mit der Taste ▲ / ▼ DiSEqC 1.0.
3. Mit den Tasten ◀ / ▶ wählen Sie zwischen Keine / LNB1 / LNB2 / LNB3 / LNB4 einschalten.
4. Rufen Sie mit der Taste ▲ / ▼ den nächsten Punkt auf.

HINWEISE:

• Mit der Einstellung des Menüpunktes DISEqC 1.1 können bis zu 16 LNB/Satelliten eingestellt werden.
• Der Menüpunkt Motor ermöglicht die Steuerung und den Betrieb von Antennendrehanlagen. Lesen Sie für weitere Informationen in der Betriebsanleitung der Drehanlage nach.

Voreinstellungen für Astra 19,2° Ost und Hotbird 13° Ost

Um die gängigsten Einstellungen zu vereinfachen sind folgende Werte voreingestellt:

- Hotbird 13° Ost

- Toneburst: Option A

- DiSEqC 1.0: LNB2

- Astra 19,2° Ost

- Toneburst: Option A

- DiSEqC 1.0: LNB1

HINWEIS: Diese Einstellungen sind auch nach jedem Zurücksetzen auf die Werkseinstellungen wieder gültig (siehe "Werkseinstellung" auf Seite 34).

9. PROGRAMMINFORMATIONEN (EPG BEI DIGITALEM EMPFANG)

Der Electronic Program Guide (EPG) wird von vielen, aber nicht allen Programmanbietern ausgestrahlt. Der EPG-Dienst ist bei DVB-T, DVB-C und DVB-S möglich. Der Umfang kann ebenfalls stark variieren.

Programmführer (EPG) ZEIT 07 Mai 09:56 1 Das Erste Sturm der Liebe (1752) 2 ZDF Volle Kanne Service tägl... 3 RTL Keine Daten 4 RTL II Keine Daten 5 SAT.1 Keine Daten 6 ProSieben Keine Daten 7 ZDF HD Volle Kanne Service tägl... 8 Das Erste HD Sturm der Liebe (1752) ProgrammierungenInfo Programmieren OK INDEX Der EPG zeigt Ihnen eine Tagesübersicht laufender oder künftiger Sendungen mit den entsprechenden Sendezeiten an. Sendungen

Drücken Sie EPG, um die Programmübersicht zu öffnen.

1. Wechseln Sie durch Drücken der Taste INDEX in die oberste Zeile Programmführer (EPG) ZEIT.

2. Mit den Tasten ◀/▶ wechseln Sie zu Programmführer (EPG) KANAL. Sie sehen nun die Programmvorschau des aktiven Programmes für das gewählte Datum.

3. Mit der Aktivieren Sie die Zeile der Programmplätze (KANAL) und wechseln mit den Tasten ◀/▶ zu der Programmvorschau des gewünschten Programmplatzes.

4. Wechseln Sie im Menü Programmführer (EPG) Zeit durch Drücken der Taste ▲ / ▼ in die Zeile mit Datum und Uhrzeit. Mit den Tasten ◀ / ▶ wechseln Sie zur Programmvorschau für die einzelnen Tage der kommenden Woche. Sie können nun wieder in die Zeile Programmführer wechseln und dort dann die Vorschauen für einzelne Sender am gewählten Datum sehen.

5. Mit folgenden Tasten nehmen Sie Änderungen vor:

▲ / ▼: zwischen den beiden oberen Zeilen wechseln // Programm/Sendung wählen.

OK: zu gewähltem Programm umschalten.

grüne Taste: Detailinformation zur gewählten Sendung anzeigen.

gelbe Taste: Programmierungen aufrufen. Hier sind die Sendungen gespeichert, auf die umgeschaltet werden soll.

blaue Taste: Den Beginn einer Sendung speichern.

INDEX: Die Zeile Programmführer aufrufen.

EXIT: EPG ausblenden.

Automatisches Ein-/Umschalten zu Sendungen speichern

Über den EPG können Sie den Start von Sendungen speichern. Die Sendungen werden in dem Fenster Programmierungen angezeigt. Bei eingeschaltetem Fernseher erscheint 10 Sekunden vor Sendebeginn eine Abfrage, ob auf die Sendung umgeschaltet werden soll. Es wird umgeschaltet, wenn Sie keine Taste drücken oder mit der Taste ◀ Ja wählen und dann mit OK bestätigen. Wollen Sie das laufende Programm weiterschauen, wechseln Sie mit der Taste ▶ zu Nein und bestätigen mit OK. Ist der Fernseher im Stand-by-Modus, schaltet er sich zur gespeicherten Zeit mit dem gewünschten Programm ein.

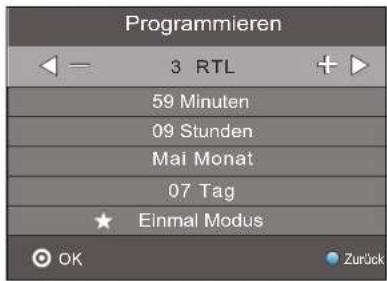

Programmieren 3 RTL 59 Minuten 09 Stunden Mai Monat 07 Tag Einmal Modus OK Zurück

1. Wählen Sie das gewünschte Programm und öffnen Sie das EPG-Fensster mit der Taste EPG.
2. Drücken Sie die Taste INDEX. Die Kopfzeile ist aktiviert.
3. Drücken Sie die Taste ◀ oder ▶. Sie sehen nun die Tagesvorschau des aktiven Senders.
4. Wählen Sie die gewünschte Sendung mit den Tasten ▲ / ▼.
5. Drücken Sie die blaue Taste (Programmieren).
6. In dem nächsten Fenster Programmieren bestätigen Sie die Werte mit OK oder ändern sie vorher. Es erscheint das Fenster Programmierungen mit der Übersicht aller gespeicherten Sendungen.

HINWEIS: In der untersten Zeile ist das einmalige Aufrufen der Sendung voreingestellt. Sie können Sendungen auch für eine tägliche oder wöchentliche Wiedergabe speichern.

1. Kehren Sie durch Drücken der gelben Taste zum EPG zurück oder schließen Sie das Fenster mit EXIT.

Sendungen der Programmierung löschen

1. Um automatisches Umschalten auf vorgemerkte Sendungen aus dem Fenster Programmierung zu löschen, rufen Sie das EPG mit der Taste EPG auf.
2. Drücken Sie die gelbe Taste (Programmierungen).
3. Markieren Sie die Sendung, die Sie aus der Liste entfernen möchten, mit den Tasten ▲ / ▼.
4. Drücken Sie die rote Taste (Löschen).
5. Kehren Sie durch Drücken der gelben Taste zum EPG zurück oder schließen Sie das Fenster mit EXIT.

10. BILD UND TON EINSTELLEN (TV)

10.1 BILDEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 3 werkseitig vorgegebene Bildeinstellungen (Standard, Weich und Dynamisch). Wenn Sie Benutzer wählen, werden Ihre persönlichen Bildeinstellungen abgerufen.

Bildmodus definieren

Bildmodus Benutzer

Kontrast 82

Helligkeit 50

Farbe 50

Schärfe 50

Tint 50

TV MENU

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Drücken Sie in Bildmodus die Taste OK.
4. Wählen Sie mit den Tasten ◀ / ▶ den Punkt Benutzer. Die folgenden Punkte werden aktiviert und können geändert werden: Kontrast // Helligkeit // Farbe // Schärfe Tint (wird nur bei NTSC-Signalen aktiviert)
5. Rufen Sie den gewünschten Punkt mit ▼ auf und stellen Sie mit den Tasten ◀ / ▶ den gewünschten Wert ein.
6. Drücken Sie die Taste TV MENU, wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.
7. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Farbtemperatur einstellen

Ihr Fernseher hat 3 werkseitig vorgegebene Einstellungen für die Farbtemperatur (Kalt, Mittel und Warm).

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.

2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.

3. Markieren Sie mit der Taste ▼ den Punkt Farbtemperatur und drücken Sie die Taste OK.

4. Wählen Sie mit den Tasten ◀ / ▶ zwischen Kalt, Mittel, Warm und Benutzer.

Unter dem Punkt Benutzer können folgenden Punkte aktiviert und geändert werden: Rot / Grün / Blau.

1. Rufen Sie den gewünschten Punkt mit ▼ auf und stellen Sie mit den Tasten ◀ / ▶ den gewünschten Wert ein.

2. Drücken Sie die Taste TV MENU, wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.

3. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.2 RAUSCHREDUKTION

Diese Funktion reduziert das Bildrauschen bei analogem TV-Empfang und verbessert damit die Bildqualität bei schwachen Signalen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.

2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.

3. Drücken Sie wiederholt die Taste ▼, bis Rauschreduktion markiert ist, und drücken Sie die Taste OK. Die folgenden Punkte können ausgewählt werden: Aus / Niedrig / Mittel / Hoch.

4. Markieren Sie mit der Taste ▼ den gewünschten Punkt.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.3 BACKLIGHT

Mit dieser Funktion regeln Sie die Hintergrundbeleuchtung (Backlight) Ihres Fernsehers. Durch diese Technik wird erreicht, dass dunkle Bildbereiche satter dargestellt werden, ohne die Brillanz der hellen Bereiche zu vermindern. Diese Funktion ist nur im Modus Geschäft aktiv.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Drücken Sie wiederholt die Taste ▼, bis Backlight markiert ist, und drücken Sie die Taste OK.
4. Mit den Tasten ◀/▶ stellen Sie den gewünschten Wert ein. Dieser Wert stellt sich nach 30 Minuten wieder zurück in den Ausgangswert.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.4 DYNAMISCHER KONTRAST

Mit dieser Funktion regeln Sie die Helligkeit der weißesten Bildpunkte im Verhältnis zu dunklen Bildpunkten. Das Verhältnis wird immer passend (dynamisch) zum aktuellen Bild geregelt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Drücken Sie wiederholt die Taste ▼, bis Dynamischer Kontrast markiert ist, und drücken Sie die Taste OK. Die folgenden Punkte können ausgewählt werden: Aus / Niedrig / Mittel / Hoch.
4. Markieren Sie mit der Taste ▼ den gewünschten Punkt.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.5 BILDSCHIRMFORMAT ÄNDERN

Ihr Fernseher verfügt über 6 Bildschirmformate: Auto, 4:3, 16:9, Zoom, Untertitel, Just Scan und Smart Zoom. Durch Drücken der Taste ASPECT können Sie das Bildschirmformat direkt umschalten.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Drücken Sie wiederholt die Taste ▼, bis Seitenformat markiert ist, und drücken Sie die Taste OK. Die folgenden Punkte können ausgewählt werden: Auto, 4:3, 16:9, Zoom, Untertitel, Just Scan und Smart Zoom.
4. Markieren Sie mit der Taste ▼ den gewünschten Punkt.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Wenn die Funktion AUTO eingestellt ist, wird automatisch das von der Sendung ausgestrahlte Format gewählt. HINWEIS: Der Punkt Just Scan ist nur aktiv, wenn HDMI1, HDMI2 oder YPbPr eingestellt ist.

10.6 PC-BILDEINSTELLUNGEN

Wenn PC als Signalquelle gewählt wurde, erscheint im Menü BILD zusätzlich der Punkt Bildschirm. Hier können Sie die Position und Synchronisation des PC-Desktops einstellen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.

Bildschirm

Auto Position

H. Position 50

V. Position 50

Größe 50

Phase 14

1. Drücken Sie die Taste ▼, bis Bildschirm markiert ist, und drücken Sie OK. Auto Position ist aktiviert.
2. Wählen Sie mit der Taste ▼ die Bildeinstellung, die Sie ändern möchten: H. Position (horizontale Position des Desktops)

V. Position (vertikale Position des Desktops)

Größe

Phase (Synchronisation)

1. Stellen Sie mit den Tasten ◀ / ▶ den gewünschten Wert ein.
2. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.7 TONEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 4 werkseitig vorgegebene Toneinstellungen (Standard, Musik, Film und Sport). Wenn Sie Benutzer wählen, werden Ihre persönlichen Toneinstellungen abgerufen.

Ton-Effekt einstellen

Effekt Sport Balance Auto LaunchStrike Surround Sound SPDIP Models

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis TON erscheint, und drücken Sie OK.
3. Effekt ist aktiviert. Wählen Sie mit den Tasten ◀ / ▶ den Punkt Benutzer.
4. Die folgenden Punkte werden aktiviert und können geändert werden: Höhen // Bass
5. Rufen Sie einen Punkt mit der Taste ▼ auf und stellen Sie mit den Tas- ten ◀ / ▶ den gewünschten Wert ein.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

10.8 AUSGABE VON DIGITALEM TON (SPDIF)

Sie können festlegen, wie digitaler Ton an angeschlossene Geräte weitergegeben werden soll.

1. Drücken Sie TV MENU.
2. Drücken Sie die Taste ▶, bis TON aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt SPDIF Modus.
4. Drücken Sie OK, um zwischen den beiden Funktionen umzuschalten.

- Auto: Das Tonsignal wird original ausgegeben. Also entweder als 5.1-Dolby- oder als PCM-Stereosignal. Wählen Sie diese Funktion, wenn Sie einen 5.1-Decoder angeschlossen haben.

- PCM: Die Tonsignale werden immer als normales Stereosignal ausgegeben. Wählen Sie diese Funktion, wenn keine 5.1- Surroundanlage angeschlossen ist.

1. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Audiosprachen Deutsch MPEG Français MPEG Deutsch Dolby D.L.R

Umschalten über die Taste AUDIO

Mit der Taste AUDIO können Sie während der Fernsehwiedergabe das Fenster Audiosprachen öffnen. Sie können zwischen den Sprachen wechseln und die Tonausgabe ändern. Ob hier eine Auswahl vorgenommen werden kann hängt davon ab, ob dies von der Sendung unterstützt wird.

1. Drücken Sie AUDIO. Das Fenster Audiosprachen erscheint.

2. Mit den Tasten ▲ / ▼ wählen Sie die Zeile mit der gewünschten Sprache aus.

3. Mit den Tasten ◀ / ▶ wählen Sie die Tonausgabe. Die gewählte Anzeige erscheint im Fenster.

10.9 WEITERE TONEINSTELLUNGEN

Balance regelt die Laustärkeverteilung auf die Lautsprecher.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.

2. Drücken Sie die Taste ▶, bis TON aktiviert ist.

3. Markieren Sie mit der Taste ▼ den Punkt Balance und drücken OK.

4. Regeln Sie die Lautstärkeverteilung mit den Tasten ◀/►. Ton lauter auf linkem Lautsprecher: Drücken Sie die Taste◄. Ton lauter auf rechtem Lautsprecher: Drücken Sie die Taste►.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Mit Auto Lautstärke können Sie unterschiedliche Lautstärken, z.B. beim Senderwechsel, ausgleichen. Wird der Surround Sound eingeschaltet, erhalten Sie einen Raumklangeffekt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis TON aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Auto Lautstärke oder Surround Sound.
4. Schalten Sie die Funktion durch Drücken der Taste OK ein und aus.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

11. WIEDERGABE VON USB

VORSICHT:

• Eine direkte Verbindung zu einem PC oder Notebook über die USB-Buchse ist nicht möglich. Sowohl der Fernseher als auch PC oder Notebook könnten beschädigt werden.
• Schließen Sie Ihr USB-Gerät direkt oder mittels einer abgeschirmten USB-Verlängerung von max. 20 cm an die USB-Buchse des Fernsehers an.
• Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kommen.

An der Buchse USB können MP3-Player mit USB-Anschluss oder USB-Sticks angeschlossen werden.

Folgende Datenformate können wiedergegeben werden:

Musik: MP3 und WAV

Fotos: JPG und BMP

Film: MPEG2, MPEG4, TS

Text: TXT

Verbindung herstellen

1. Schieben Sie den Stecker Ihres USB-Gerätes in die Buchse USB links am Gerät.
2. Drücken Sie die Taste SOURCE.
3. Wählen Sie USB mit den Tasten ▲ / ▼.
4. Bestätigen Sie die Einstellung mit OK.

USB 2.0 Foto Musik Film Text

1. Wählen Sie mit den Tasten ◀ / ▶ zwischen Foto, Musik, Film und Text.
2. Drücken Sie OK. Das USB-Laufwerk C ist aktiviert.
3. Drücken Sie OK.
4. Gehen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ ...
   ... zur gewünschten Datei: die Vorschau wird aktiviert.
   ... zum Ordner: Drücken Sie OK, um den Ordner zu öffnen.
5. Drücken Sie OK, um die gewählte Datei abzuspielen/zu öffnen.
6. Stoppen Sie die Wiedergabe mit EXIT.

1/1 Zurück C

• Um eine Ordnerebene zurückzugelangen, gehen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ zu Ebene zurück und drücken die Taste OK.
• Um zur obersten Ordnerebene zu gelangen, gehen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ zu Zurück und drücken die Taste OK. Gehen Sie dort ebenfalls zu Zurück und drücken die Taste OK, um zur Dateienauswahl Foto, Musik, Film und Text zu gelangen.

Während der Wiedergabe im Vollformat

Wenn eine Diashow gezeigt wird oder ein Film / eine MP3 gespielt werden, können Sie folgende Funktionen mit den Fernbedienungstasten direkt ausführen:

	Foto Musik Film Text
► (die Start-Taste unten auf der Fernbedienung)	Wiedergabe starten (aus Pause, aus Vor-/Rücklauf) — — —
■ oder EXIT zurück zur Dateiauswahl — — —
II Wiedergabe unterbrechen — — —
◀◀	— — —	schneller Rücklauf (mehrfaches Drücken erhöht die Geschwindigkeit)		Textabschnitt zurück
▶▶	— — —	schneller Vorlauf (mehrfaches Drücken erhöht die Geschwindigkeit)		Textabschnitt vor
I◀◀	ein Bild/Titel/Film/Text zurück
▶▶I	ein Bild/Titel/Film/Text vor
OK	Funktionsleiste aufrufen: Mit den Tasten ◀ / ▶ wechseln Sie zu den Funktionen. Danach OK drücken, um diese zu aktivieren.

Wiedergabeliste

Im USB-Betrieb können Sie eine Wiedergabeliste mit der Taste AUDIO programmieren. Sie können für Musik, Foto und Film gleichzeitig je eine Wiedergabeliste erstellen.

1. Wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ eine Datei aus.

2. Drücken Sie AUDIO. Vor der Datei erscheint ein Häkchen. Verfahren Sie so mit allen gewünschten Dateien. Zum Abwählen einzelner Dateien drücken Sie erneut AUDIO.

3. Um die Wiedergabe zu starten, drücken Sie die Taste ▶ unten auf der Fernbedienung oder OK.

4. Stoppen Sie das Abspielen der Wiedergabeliste durch Drücken der Taste ■. Die Wiedergabelisten bleiben erhalten, bis Sie den Fernseher ausschalten oder den USB-Stick entfernen.

Funktionsleiste mit weiteren Sonderfunktionen

Drücken Sie während der Wiedergabe OK, um die Funktionsleiste einzublenden.

Weitere Sonderfunktionen, z.B. Wiederholfunktionen, Bildrotation und Zoomfunktion wählen Sie mit den Tasten ◀/▶ aus und ändern Einstellungen, indem Sie OK drücken. Mögliche Eingaben erfolgen über die Tasten ▲/▼/◀/▶ und OK. Um den zweiten Teil der Funktionsliste aufzurufen, drücken Sie die Taste ▶, bis Rotation angezeigt wird.

Wiederholen / Zufallswiedergabe

1. Drücken Sie während der Wiedergabe OK, um die Funktionsleiste einzublenden.
2. Mit den Tasten ◀ / ▶ markieren Sie Repeat All.

3. Durch Drücken von OK wechseln Sie zwischen:

4. Repeat 1: aktueller Titel/Bild/Film/Wiedergabeliste wird wiederholt.

5. Repeat All: alle Titel/Bilder/Filme/Wiedergabelisten werden wiederholt.
6. Random: zufällige Wiedergabe.

7. Repeat Off: normale Wiedergabe

8. Drücken Sie EXIT, um die Funktionsleiste auszublenden.

Verbindung zum USB-Gerät trennen

1. Beenden Sie die Wiedergabe, indem Sie SOURCE drücken und eine andere Signalqelle wählen.
2. Zum Entnehmen ziehen Sie den Stecker des USB-Gerätes vorsichtig aus der Buchse USB.

12. COMMON INTERFACE (CI)

Der Fernseher verfügt über einen Schacht für Zusatzmodule mit Kartensteckplatz. Unterschiedliche Module und Karten für Pay-TV sind im Fachhandel oder bei Ihrem Kabelanbieter erhältlich.

- Einstecken: Der Fernseher ist ausgeschaltet. Stecken Sie das Zusatzmodul vorsichtig in den Schacht.

Dabei zeigt

... die „Kartenseite“ (die Smartkarte steckt dort näher am Gehäuse des Zusatzmoduls) zur Gerätevorderseite oder

... die beiden Nute an der Seite des Zusatzmoduls nach oben. Die andere Seite mit nur einer Nut zeigt nach unten.

- Entfernen: Der Fernseher ist ausgeschaltet. Zum Entfernen ziehen Sie das Zusatzmodul heraus.

Wenn sich ein Zusatzmodul im CI-Schacht befindet, können über das Menü CI Informationen Änderungen vorgenommen werden.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.

2. Drücken Sie wiederholt die Taste ▼, bis CI Informationen markiert ist, und drücken Sie die Taste OK.

Die Unterpunkte werden aktiviert und können geändert werden.

1. Markieren Sie mit der Taste ▼ den gewünschten Punkt und drücken Sie OK, um den Punkt zu ändern.

2. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

13. UHRZEIT UND TIMER

Weitere Punkte des Menüs werden beschrieben in "Zeitzone" auf Seite 34 und in "Auto Stand-by (4h)" auf Seite 34.

13.1 UHRZEIT

Beim Empfang von digitalen Programmen werden Zeit- und Datumseinstellungen automatisch eingestellt.

Wenn nur analoge Programme empfangen, muss die Uhrzeit von Hand eingestellt werden.

Die Signalquelle Analog TV (SOURCE) ist gewählt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü KANAL

1. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist. Das Untermenü Uhr ist aktiviert.

2. Öffnen Sie die Funktion mit OK.

3. Wählen Sie mit der Taste ▼ die Zeilen:

Tag / Monat / Jahr / Stunde / Minute

HINWEIS: Beim ersten Einstellen erscheinen die Bezeichnungen erst, wenn die Zeile markiert und eine Einstellung vorgenommen wird.

1. Stellen Sie mit den Tasten ◀ / ▶ den gewünschten Wert ein.

2. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

13.2 SLEEP-TIMER

Sie können Ihren Fernseher so einstellen, dass er sich nach Ablauf eines voreingestellten Zeitintervalls automatisch ausschaltet. Wenn Sie den Fernseher aus- und wieder einschalten, während der Sleep-Timer läuft, wird der Sleep-Timer gelöscht und muss erneut eingestellt werden. Das Intervall kann von Aus bis 240 min (Minuten) eingestellt werden.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü KANAL.

1. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.

2. Wählen Sie mit der Taste ▼ Sleep Timer und drücken OK.

3. Stellen Sie mit der Taste ▼ den gewünschten Wert ein.

4. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Sie können den Sleep-Timer auch mit der Taste SLEEP der Fernbedienung starten.

13.3 EINSCHALT- UND AUSSCHALTZEIT

Mit der Einschaltzeit und der Ausschaltzeit legen Sie einen Zeitpunkt fest, an dem sich der Fernseher ein- oder ausschalten soll. Sie können die Einstellung für verschiedene Zeiträume festlegen.

HINWEIS: Diese Funktionen schalten den Fernseher aus dem Stand-by-Modus ein oder in den Stand-by-Modus.

Uhr 12/11 10:02 Ausschaltzeit Einschaltzeit Sleep Timer Zeitzone Berlin GMT+1

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Einschaltzeit oder Ausschaltzeit.
4. Öffnen Sie die Funktion mit OK.

5. Mit den Tasten ▲ / ▼ / ◀ / ▶ markieren und ändern Sie die angezeigten Funktionen.

6. Legen Sie im aktivierten, oberen Menüpunkt fest, ob die Einstellung nur einmal oder regelmäßig ausgeführt werden soll. Wählen Sie zwischen: Aus, Einmal, Täglich, Mo-Fr, Mo-Sa, Sa-So oder Sonntag.

7. Stunde / Minute: Stellen Sie die Ein- oder Ausschaltzeit ein.
8. Signalquelle: S atellit / Digital / Analog TV / Radio / Daten / SCART / YPbPr / PC / HDMI1 / HDMI2 / AV / DVD / USB HINWEIS: Welche Signalquellen angezeigt werden, hängt von der verwendeten Suchlaufart (DVB-T / DVB-C / DVB-S / Kabel / Terrestrisch / Satellit) ab.

9. Lautstärke: Legen Sie die Lautstärke beim Einschalten fest.

10. Drücken Sie die Taste TV MENU, um zum Menü zurückzugehen. Die Einstellungen werden gespeichert.

14. TELETEXT

Teletext ist ein kostenloser Informationsdienst der Sender. Er wird mit dem Fernsehsignal übertragen und erfordert deshalb gute Empfangsbedingungen. Nicht alle Sender bieten Teletext.

Teletextinformationen sind gewöhnlich in Bereiche, Themen und Seiten unterteilt. Es gibt Themen, die über mehrere Seiten reichen (2/3 = zweite Seite von drei) und solche, die versteckte Information enthalten (Quizantworten, VPS-Zeiten etc.).

Teletext Ein / Mix / Aus

Mit der Taste TEXT auf der Fernbedienung können Sie die Teletext-Funktion einschalten, das Mixbild aufrufen und die Teletext-Funktion ausschalten.

Teletext Aus

Mit der Taste EXIT auf der Fernbedienung können Sie die Teletext-Funktion direkt ausschalten.

Farbige Tasten

Bei fast allen Teletextseiten befinden sich am unteren Bildschirmrand farbige Textfelder (rot, grün, gelb, blau). Mit den farbigen Tasten auf der Fernbedienung können Sie direkt zu den Themen / Seiten springen, die auf den farbigen Feldern angezeigt werden.

Seiten über die Zifferntasten aufrufen

Die aktuelle dreistellige Seitennummer finden Sie in der oberen linken Bildecke. Die Seitennummern werden immer 3-stellig mit den Zifferntasten eingetippt.

Infoseite (Seite 100) aufrufen

Durch Drücken der Taste INDEX, rufen Sie die Seite 100 auf.

Unterseiten aufrufen

1. Rufen Sie die gewünschte Teletext-Seite (mit Unterseiten) auf.
2. Am oberen Bildschirmrand erscheint eine Zeile mit der aktuellen Unterseite (3/4). Drücken Sie SUBPAGE.
3. Am unteren Rand erscheinen die Unterseiten, die Sie mit den Tasten ◀ / ▶ aufrufen können.

Hold-Funktion

Drücken Sie die Taste HOLD, um den automatischen Aufruf von Unterseiten anzuhalten oder wieder zu starten.

Anzeige vergrößern

Die Anzeige von Teletext kann in 3 verschiedenen Größen erfolgen. Drücken Sie die Taste SIZE, um zwischen der normalen Anzeige und den beiden Vergrößerungen zu wählen.

Versteckte Information

Auf Teletextseiten mit Spielen oder Rätseln können sich versteckte Lösungen befinden.

- Drücken Sie die Taste REVEAL, um die Lösung anzuzeigen. Diese Funktion wird nicht von allen Sendern unterstützt.

15. SONDERFUNKTIONEN TV

15.1 SPERREN

Sie können in diesem Menü verschiedene Sperren setzen und das Passwort ändern. Zum Öffnen des Menüs geben Sie das voreingestellte Kennwort 6666 ein. Für das Menü Jugendschutz siehe "Jugendschutz Fernsehempfang" auf Seite 45.

SPERRE System sperrer. Keinwart selzen Sender blockieren Jugendschutz Aus T: Web! Zurück Auf, Außen BCL: EndeBe

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
   Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis SPERRE aktiviert ist.
   Der Menüpunkt System sperren ist aktiviert.
3. Öffnen Sie die Funktion mit OK.
4. Geben Sie das Kennwort ein (voreingestellt ist 6666).
5. Dieser Vorgang muss bei jedem Aufrufen des Menüs wiederholt werden.

System sperren

Wenn diese Funktion aktiviert ist (Ein), muss vor einem Sendersuchlauf, vor dem Installieren von Programmen und vor dem Zurücksetzen auf die Werkseinstellung ein Passwort eingegeben werden.

- Drücken Sie nach der Eingabe des Kennwortes wiederholt die Taste OK, um die Funktion ein- oder auszuschalten.

Kennwort ändern

1. Markieren Sie den Punkt Kennwort setzen und drücken OK.
2. Geben Sie das alte Kennwort ein.
3. Tippen Sie zweimal das neue Kennwort. Es gilt nach der zweiten Eingabe.
4. Nehmen Sie weitere Einstellungen vor oder drücken Sie EXIT, um das Menü zu verlassen.
   HINWEIS: Wenn Sie Ihr Passwort vergessen haben, können Sie mit dem Masterpasswort 9527 System sperren öffnen.

Sender blockieren

Sie können einzelne Sender sperren. Diese können dann nur nach der Eingabe des Kennwortes wiedergegeben werden. Die Sendersperre bleibt erhalten, bis Sie die Sender wieder freigeben oder den Fernseher über den Punkt Werkseinstellungen zurücksetzen.

1. Markieren Sie den Punkt Sender blockieren und drücken OK.
2. Markieren Sie mit der Taste ▲ oder ▼ den Sender, der gesperrt werden soll.
3. Drücken Sie die grüne Taste, um den Sender zu sperren. Es erscheint ein Schloss hinter dem Sendernamen.
4. Sperren Sie weitere Sender oder drücken Sie EXIT, um das Menü zu verlassen. Die Sender sind nun gesperrt.

Zum Entsperren rufen Sie das Menü Sender blockieren auf, markieren den Sender, der entsperrt werden soll, und drücken wieder die grüne Taste. Das Schloss erlischt.

15.2 WERKSEINSTELLUNG

Bei dem Zurücksetzen auf die Werkseinstellung werden u. a. die gespeicherten Sender und alle Benutzereinstellungen gelöscht. Das Kennwort wird wieder auf 6666 gestellt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis OPTIONEN aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Werkseinstellungen und drücken Sie OK.
4. Markieren Sie Ja bzw. Löschen mit der Taste ◀, um die Werkseinstellung zu starten.

Nach dem Rücksetzen nehmen Sie die Einstellungen erneut vor (siehe "Erstes Einschalten" auf Seite 10).

15.3 SPRACHEINSTELLUNGEN

HINWEIS: Die Funktionen Audiosprachen und Untertitelsprachen funktionieren nur dann, wenn der gewählte Sender auch Untertitel oder einen zweiten Tonkanal (mit einer weiteren Sprache) anbietet. Für beide Punkte können Sie im Kopf des jeweiligen Fensters zwischen erster und zweiter Sprache wählen. Primär-Sprache wird zuerst gewählt; Sekundär-Sprache wird aktiv, wenn die Primärsprache nicht zur Verfügung steht.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis OPTIONEN aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt
4. Menüsprache: Drücken Sie OK und wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ die Sprache für das OSD-Menü.
5. Audiosprachen: Drücken Sie OK und wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ die Sprache für den Ton.
6. Untertitelsprachen: Drücken Sie OK und wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ die Sprache für die Untertitel.
7. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

15.4 ZEITZONE

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Zeitzone und drücken Sie OK.
4. Wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ die gewünschte Zeitzone.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

15.5 AUTO STAND-BY (4H)

HINWEIS:

Das Gerät wird automatisch in den Stand-by-Betrieb geschaltet, wenn Sie es 4 Stunden nicht bedienen (z.B. Umschalten).

60 Sekunden vor dem Ausschalten erscheint ein Hinweis auf dem Bildschirm. Drücken Sie eine beliebige Taste und der Fernseher bleibt eingeschaltet. Sie können diese Funktion auch ausschalten.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis OPTIONEN aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Auto Standby.
4. Drücken Sie die Taste OK, um die Funktion auf Ein oder Aus zu schalten.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

15.6 SOFTWARE-UPDATE

Unter Umständen wird für dieses Gerät unter www.gt-support.de ein Software-Update zur Verfügung gestellt. Dieses können Sie von der genannten Seite herunterladen und auf Ihrem Gerät installieren.

VORSICHT: Das Gerät darf während des Software-Updates nicht ausgeschaltet oder vom Netz getrennt werden.

1. Laden Sie das Software-Update herunter.

2. Kopieren Sie die Datei auf ein USB-Gerät. Die Datei darf nicht in einem Unterordner liegen, da sie sonst nicht erkannt wird.

3. Verbinden Sie das USB-Gerät mit der Buchse USB des Fernsehers.

4. Schalten Sie den Fernseher ein.

5. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.

6. Markieren Sie mit der Taste ▼ den Punkt Software Update (USB).

7. Drücken Sie die Taste OK und drücken Sie ...

... die Taste ◀, um das Software-Update zu starten oder ... die Taste ▶, um das Software-Update abzubrechen.

1. Der Fortschritt des Updates wird angezeigt. Das Gerät schaltet sich nach dem Software-Update selbstständig aus und wieder ein.

15.7 SIGNALINFORMATIONEN

Sie können sich im Modus Digital-TV und im Modus Satellit für jeden Sender zusätzliche Informationen, z.B. Empfangsqualität und Stärke des Signals einblenden.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Markieren Sie mit der Taste ▼ den Punkt Signalinformation.
3. Drücken Sie die Taste OK, um die Informationen einzublenden.
4. Drücken Sie die Taste EXIT, um das Fenster zu verlassen.

15.8 BETRIEBSORT

HINWEIS: Wohnung und Geschäft sind verschiedene Grundeinstellungen bezogen auf den Betriebsort. Für den Einsatz zu Hause, stellen Sie das Gerät auf den Modus Wohnung ein. Der Modus Geschäft ist für Vorführzwecke vorgesehen, bei dem die eingestellten Werte automatisch zurückgesetzt werden.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis OPTIONEN aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Betriebsort.
4. Drücken Sie OK, um zwischen Wohnung und Geschäft zu wechseln.

16. DVD-BEDIENUNG UND OSD

Allgemeine Informationen

Die Tasten auf der Fernbedienung funktionieren abhängig von dem eingelegten Medium (DVD, CD usw.). Auch auf Kauf-DVDs sind nicht immer alle Funktionen der Fernbedienung vorhanden.

Bei einigen Kauf-DVDs können die Szenen vor dem DVD-Menü nicht übersprungen werden. Auch weitere Funktionen sind dann nicht möglich. Dies ist kein Gerätefehler.

Regionalcode

Jedem DVD-Player und jeder DVD ist ein Regionalcode zugeordnet. Der Regionalcode für diesen DVD-Player ist 2. Es können nur DVD-Videotitel abgespielt werden, die ebenfalls über den Regionalcode 2 oder den Regionalcode 0 verfügen. Der Regionalcode 2 gilt für Kontinentaleuropa, 0 ist weltweit gültig. Wenn Sie versuchen, ein DVD-Video mit einem anderen Regionalcode abzuspielen, erscheint ein Hinweis auf dem Bildschirm/Display.

16.1 GRUNDBEDIENUNG

DVD-Player ein-/ausschalten

• Rufen Sie mit der Taste SOURCE das Fenster Signalquelle auf und wählen Sie DVD als Signalquelle. Es erscheint DVD VIDEO auf dem Bildschirm.
• Wenn eine DVD eingelegt ist, wird diese automatisch gestartet.

HINWEIS: Nach dem Auschalten in den Stand-by-Modus und nach dem Wechsel der Signalquelle und auch beim Auswerfen der DVD merkt sich der DVD-Player die Position der DVD. Beim nächsten Abspielen startet die DVD an der letzten Position.

Setup-Menü

Sprache Video Einstufung Diverses OSD-Sprache : Deutsch Untertitel : Deutsch Unteritel MPEG4 : Zentraleuropätsch Audio : Deutsch DVD-Men2 : Deutsch

• Das Hauptmenü rufen Sie mit der Taste DVD SETUP auf.
- Mit den Pfeiltasten ▲ / ▼ / ◀ / ▶ bewegen Sie sich im Setup-Menü. Um eine Auswahl oder Eingabe zu bestätigen, drücken Sie OK.
- Um einen anderen Hauptmenüpunkt zu wählen, drücken Sie ◀, bis ein Menüpunkt in der linken Spalte aktiv ist. Dann wählen Sie mit den Pfeiltasten ▲ / ▼ einen anderen Menüpunkt und aktivieren das Menü mit ▶.
- Um das Setup-Menü zu verlassen, drücken Sie die Taste DVD SETUP.

• Rufen Sie DVD/CD-Menüs mit der Taste MENU auf.
• Mit den Pfeiltasten ▲ / ▼ / ◀ / ▶ bewegen Sie sich in den CD/DVD-Menüs. Um eine Auswahl oder Eingabe zu bestätigen, drücken Sie OK.
• Hat eine Taste im aktuellen Betrieb keine Funktion, wird das am Bildschirm angezeigt.

Sequenzen wiederholen

Sie können Film- und Tonsequenzen als Schleifen endlos wiederholen.

1. Drücken Sie A-B während der Wiedergabe, um eine Startmarkierung zu setzen.
2. Drücken Sie A-B noch einmal, um eine Endmarkierung zu setzen. Der Film wird nun endlos zwischen diesen beiden Markierungen wiederholt.
3. Um die normale Wiedergabe weiterlaufen zu lassen, drücken Sie erneut A-B.

16.2 SPRACHEINSTELLUNGEN

Sie können die Sprachen für die Funktionen OSD-Sprache, Untertitel, Untertitel MPEG4, Audio und DVD-Menü voreinstellen. Diese Einstellungen sind dann für jede DVD gültig, wenn die gewählte Sprache auf der DVD gespeichert ist.

Sprache Video Einstufung Diversus OSD-Sprache : Deutsch Untertitel : Deutsch Untertitel MPEG4 : Zentralneuropälsch Audio : Deutsch DVD-Moni : Deutsch

• OSD Sprache: Legen Sie fest, in welcher Sprache das Menü des Gerätes erscheinen soll.
• Untertitel: Wählen Sie eine Sprache, werden bei allen DVDs automatisch Untertitel in dieser Sprache angezeigt (nur, wenn auf der DVD vorhanden).
• Untertitel MPEG4: Wählen Sie einen Zeichensatz für Ihre MPEG4 Untertitel. Die Standardeinstellung ist Zentraleuropäisch.

• Audio: Wählen Sie die Sprache, mit der Ihre DVDs gestartet werden. Ist die gewählte Sprache nicht vorhanden, startet die DVD mit einer anderen Sprache.
  • DVD-Menü: legt die Sprache des DVD-Menüs fest (nur wenn vorhanden).

• Drücken Sie DVD SETUP.

• Das Menü Sprache ist aktiviert.
• Drücken Sie ▶, um zu den Menüpunkten zu wechseln.
• Wählen Sie mit der Taste ▼ oder ▲ das gewünschte Sprachmenü.
• Drücken Sie OK.
• Wählen Sie mit der Taste ▼ oder ▲ die gewünschte Einstellung.
• Bestätigen Sie mit OK.
• Zum Beenden drücken Sie erneut DVD SETUP.

16.3 BILDSCHIRM

Bildschirmformat

Sprache Format : 10:9 TV-System : PAL Video Einstufung Diversas

1. Drücken Sie DVD SETUP.
2. Wählen Sie mit der Taste ▼ Video.
3. Drücken Sie ▶, um zu den Menüpunkten zu wechseln.
4. Wählen Sie mit der Taste ▼ oder ▲ Format.
5. Drücken Sie OK.
6. Wählen Sie mit der Taste ▼ oder ▲ das Bildformat aus 4:3 LB, 4:3 PS oder 16:9.
7. Bestätigen Sie mit OK.
8. Zum Beenden drücken Sie erneut DVD SETUP.

HINWEIS: 4:3 LB (Letterbox): Wiedergabe des ganzen Bildes mit breiten schwarzen Balken oben und unten.

4:3 PS (Pan & Scan): Das Bild wird vergrößert und die schwarzen Balken oben und unten sind schmaler. Das Bild wird allerdings links und rechts abgeschnitten.

Fernsehnorm

Der DVD-Player kann PAL- und NTSC-DVDs abspielen.

1. Drücken Sie DVD SETUP.
2. Wählen Sie mit der Taste ▼ Video.
3. Drücken Sie ▶, um zu den Menüpunkten zu wechseln.
4. Wählen Sie mit der Taste ▼ oder ▲ TV-System.
5. Drücken Sie OK.
6. Wählen Sie mit der Taste ▼ oder ▲ eine der 3 Einstellungen:
7. NTSC: Alle DVDs werden im NTSC-Format wiedergegeben.
8. PAL: Alle DVDs werden im PAL-Format wiedergegeben.
9. Multi: Das Format wird automatisch von der DVD übernommen.
10. Bestätigen Sie mit OK.
11. Zum Beenden drücken Sie erneut DVD SETUP.

17. WIEDERGABE DVD / CD

In diesem Kapitel werden die verschiedenen Funktionen des Players bei der Wiedergabe beschrieben. Beachten Sie, dass gleiche Tasten bei unterschiedlichen Medien unterschiedliche Funktionen haben können.

17.1 EINLEGEN UND ENTNEHMEN

Das Gerät muss sich in der Betriebsart DVD befinden. Das DVD-Fach ist auf der rechten Seite des Gerätes.

1. Schieben Sie die gewünschte DVD/CD mit der bedruckten Seite nach vorne vorsichtig in den Schlitz. Sie wird automatisch eingezogen. Bei beidseitig bespielten Medien die zu spielende Seite nach hinten drehen.

2. Die DVD/CD wird geladen. Auf dem Bildschirm erscheint Laden. Nach dem Laden starten DVDs usw. automatisch. Das weitere Verhalten ist abhängig von dem eingelegten Medium. Hier einige Beispiele: Original DVDs: spielen in der Regel eine Anfangsszene und zeigen dann das Hauptmenü der DVD. MP3-CDs: zeigen eine Titel- und Ordnerübersicht am Bildschirm. Musik-CDs: beginnen zu spielen und zeigen (wenn vorhanden) eine Titelübersicht am Bildschirm. Foto-CDs: zeigen eine Titel- und Ordnerübersicht am Bildschirm.

3. Drücken Sie auf ■, um die DVD/CD zu stoppen.

4. Drücken Sie auf ▲. Auf dem Bildschirm erscheint Auswerfen und die DVD/CD wird zu 2/3 herausgeschoben.

5. Ziehen Sie die DVD/CD heraus.

17.2 WIEDERGABE DVD

Standardfunktionen

Funktion bei DVD
Start	Aus einem Menü: mit den Pfeiltasten Start oder Play markieren, dann OK oder ▶ drücken.
	Aus Stopp oder Pause: ▶ drücken.
Pause	II drücken: die Wiedergabe wird gestoppt und Sie sehen ein Standbild.
Stopp	1x ■ drücken: Der DVD-Player stoppt, behält aber die Position. DVD startet an der Stelle, an der gestoppt wurde.
	2x ■ drücken: Der DVD-Player stoppt.
schneller Vorlauf	▶▶ einmal oder mehrmals drücken:schneller Vorlauf in 2-, 4-, 8- und 16-facher Geschwindigkeit.Zurück zur normalen Wiedergabe mit ▶.
schneller Rücklauf	◀◀ einmal oder mehrmals drücken:schneller Rücklauf in 2-, 4-, 8- und 16-facher Geschwindigkeit.Zurück zur normalen Wiedergabe mit ▶.
nächstes Kapitel/Titel ▶▶▶1 drücken.
vorheriges Kapitel/Titel ◀◀◀ drücken.
Titel-/Kapitelübersicht aufrufen (wenn vorhanden)	1x TITLE drücken.
Menü der DVD aufrufen MENU drücken.

Standbild

1. Drücken Sie die Taste FREZZE. Ein Standbild wird erzeugt - der Film läuft weiter.
2. Drücken Sie FREZZE erneut, um auf die normale Wiedergabe zu schalten.

Einzelbildschaltung

1. Drücken Sie die Taste II. Der Film wird angehalten und ein Standbild gezeigt.
2. Jeder weitere Druck auf die Taste II schaltet ein Einzelbild weiter.
3. Drücken Sie ▶, um auf die normale Wiedergabe zu schalten.

Blickwinkel verändern

- Mit der Taste ANGLE können Sie den Blickwinkel verändern, falls diese Funktion von der DVD unterstützt wird.

Zurück zum Menü

- Mit der Taste RETURN rufen Sie das Menü der DVD auf.

Steuerfunktionen

Titel/Kapitel/Zeit

1. Drücken Sie GOTO während der Wiedergabe.
2. Drücken Sie ▼ oder ▲, um Titel, Kapitel oder Zeit zu markieren.
3. Mit den Zifferntasten 0-9 geben Sie den Titel, das Kapitel oder die Zeit (erst ggf. Sekunden, dann die Minuten und dann Stunden) ein.
   Wenn Ihre Eingabe die Zeit des Titels oder der DVD übersteigt, wird die Eingabe gelöscht.
4. Bestätigen Sie mit OK oder beenden Sie die Funktion, indem Sie erneut GOTO drücken.

HINWEIS: Titel und Kapitel können auch mit den Tasten ◀ / ▶ gewählt werden.

Wiederholfunktionen

- Drücken Sie REPEAT während der Wiedergabe, um zwischen Wiederholen Kapitel, Titel wiederholen und Aus zu wählen.

• Wiederholen Kapitel: Das aktuelle Kapitel wiederholen.
• Titel wiederholen: Den aktuellen Titel wiederholen.
• Aus: keine Wiederholfunktion.

Audiofunktionen

- Drücken Sie AUDIO, um zwischen verschiedenen Spracheinstellungen zu wechseln, falls diese auf der DVD angelegt sind.

HINWEIS: Der digitale Audioausgang COAXIAL überträgt den Ton einer DVD nur im PCM Stereoformat.

Anzeigefunktionen

Untertitel

1. Drücken Sie SUBTITLE, um Untertitel einzublenden.
2. Mehrmaliges Drücken der Taste SUBTITLE schaltet zwischen verschiedenen Spracheinstellungen um, falls diese auf der DVD angelegt sind.
3. Drücken Sie SUBTITLE so oft, bis die Untertitel wieder ausgeblendet werden.

HINWEIS: Bei manchen DVDs können die Untertitel nur im DVD-Menü eingestellt werden.

Weitere Informationen

1. Drücken Sie DVD DISPLAY, um Informationen über die DVD einzublenden (Titel / Kapitel / abgelaufene Spielzeit).
2. Drücken Sie erneut die Taste DVD DISPLAY, um weitere Informationen anzuzeigen, z.B. Sprache, Audioeinstellung, Untertitel oder Blickwinkel.
3. Nach weiterem Drücken der Taste wird die Anzeige wieder ausgeblendet.

VCD und SVCD

• Bei der Wiedergabe von VCDs und SVCDs schalten Sie Playback Control (wenn vorhanden) durch Drücken der Taste PBC ein und aus.
• Drücken Sie die Taste RETURN, um das Menü aufzurufen.

17.3 WIEDERGABE CD

Standardfunktionen

Funktion bei CD
Start	► oder OK drücken.
	Aus Pause: ► drücken.
Pause II drücken.
Stopp	1x ■ drücken: Der Player stoppt, behält aber die Position. Die CD startet an der Stelle, an der gestoppt wurde.
	2x ■ drücken: Der Player stoppt.
schneller Vorlauf	► einmal oder mehrmals drücken:2-, 4-, 8- und 16-facher schneller Vorlauf durch mehrfachen Tastendruck.Zurück zur normalen Wiedergabe mit ►.
schneller Rücklauf	◄◄ einmal oder mehrmals drücken:2-, 4-, 8- und 16-facher schneller Rücklauf durch mehrfachen Tastendruck.Zurück zur normalen Wiedergabe mit ►.
nächster Titel ►►1 drücken.
vorheriger Titel I◄◄ drücken.

Steuerfunktionen

Das CD-Menü mit Angaben zur CD (z.B. Titel und Spielzeit) und Einstellmöglichkeiten wird während der Wiedergabe am Bildschirm angezeigt.

Wiederholfunktionen

1. Gehen Sie mit der Taste ▶ auf Wiederholen.

2. Drücken Sie OK, um zwischen Einzeln, Ordner und Aus zu wechseln.

3. Wiederholen: Einzeln: Einen Titel wiederholen.

4. Wiederholen: Ordner: Die gesamte CD wiederholen.
5. Wiederholen: Aus: keine Wiederholfunktion.

HINWEIS: Sie können die Wiederholfunktionen auch mit der Taste REPEAT auswählen.

Zufällige Wiedergabe

1. Gehen Sie mit der Taste ▶ auf Modus.

2. Drücken Sie OK, um zwischen Normal und Mischen zu wechseln.

3. Normal: Die Titel der CD werden in der normalen Reihenfolge abgespielt.

4. Mischen: Die Titel der CD werden in zufälliger Reihenfolge abgespielt.

Titel direkt anwählen

Sie können einzelne Titel über das Bildschirmmenü oder über die Zifferntasten 0-9 direkt anwählen.

• Im Bildschirmmenü wählen Sie den Titel mit der Taste ▼ oder ▲ aus. Starten Sie den Titel mit OK.
• Über die Zifferntasten 0-9 geben Sie den gewünschten Titel direkt ein und starten die Wiedergabe mit OK. Die gewählte Ziffer wird am Bildschirm angezeigt.

Titel/Stelle direkt aufrufen

1. Drücken Sie GOTO während der Wiedergabe.
2. Drücken Sie ▼ oder ▲, um zwischen Track, Zeit oder Disk Zeit zu wählen.
3. Über die Zifferntasten 0-9 geben Sie den Titel, eine Zeit im aktuellen Titel oder eine Zeit auf der CD ein, erst ggf. Sekunden, dann die Minuten und dann Stunden.

Wenn Ihre Eingabe die Zeit des Titels oder der CD übersteigt, wird die Eingabe gelöscht.

Falsche Eingaben können Sie überschreiben.

1. Bestätigen Sie mit OK oder beenden Sie die Funktion, indem Sie erneut GOTO drücken.

HINWEIS: Sie können die Titelnummer und Laufzeit eines Titels kombinieren, um zu einer bestimmten Stelle in diesem Titel zu gelangen.

17.4 WIEDERGABE MP3 AUF CD

HINWEIS: Wenn ID3-Tag-Informationen gespeichert wurden, werden diese im OSD-Menü angezeigt.

Standardfunktionen

Funktion bei MP3 auf CD
Start	▶ oder OK drücken.
	Aus Pause: ▶ drücken.
Pause II drücken.
Stopp	1x ■ drücken: CD stoppt, behält aber die Position.CD startet an der Stelle, an der gestoppt wurde.
	2x ■ drücken: CD stoppt.
schneller Vorlauf	▶▶ einmal oder mehrmals drücken:2-, 4-, 8- und 16-facher schneller Vorlauf durch mehrfachen Tastendruck.Zurück zur normalen Wiedergabe mit ▶.
schneller Rücklauf	◀◀ einmal oder mehrmals drücken:2-, 4-, 8- und 16-facher schneller Rücklauf durch mehrfachen Tastendruck.Zurück zur normalen Wiedergabe mit ▶.
nächster Titel ▶▶▶drücken.
vorheriger Titel ◀◀◀drücken.

Steuerfunktionen

Das CD-Menü mit Angaben zur CD (Spielzeit, Titel usw.) und Einstellmöglichkeiten wird während der Wiedergabe am Bildschirm angezeigt. Informationen (ID3-Tag), die bei der Erstellung von MP3-Dateien gespeichert wurden, z.B. Interpret, Album usw., werden im unteren Abschnitt des CD-Menüs angezeigt.

HINWEIS: Die Funktionen können von der folgenden Beschreibung abweichen. Das ist dann der Fall, wenn die MP3-CD beim Speichern anders als normal strukturiert wurde.

Im Menü links sehen Sie die Struktur der eingelegten CD mit einzelnen Titeln und ggf. Ordnern (mit Titeln).

- Benutzen Sie die Tasten ▲ / ▼ und OK, um Ordner oder Dateien zu markieren und aufzurufen.

- Wollen Sie zu einem übergeordneten Ordner zurück, dann gehen Sie mit der Taste ▲ zum obersten Ordner und drücken Sie dann die OK-Taste.

- Drücken Sie OK, um einen ausgewählten Titel abzuspielen.

Wiederholfunktionen

1. Gehen Sie mit der Taste ▶ auf Filter.
2. Gehen Sie mit der Taste ▼ zum Menüpunkt Wiederholen.

3. Drücken Sie OK, um zwischen Einzeln, Ordner und Aus zu wechseln.

4. Wiederholen: Einzeln: Einen Titel wiederholen.

5. Wiederholen: Ordner: Den gesamten Inhalt des aktiven Ordners wiederholen.
6. Wiederholen: Aus: keine Wiederholfunktion.

HINWEIS: Sie können die Wiederholfunktionen auch mit der Taste REPEAT auswählen.

Zufällige Wiedergabe

1. Gehen Sie mit der Taste ▶ auf Filter.
2. Gehen Sie mit der Taste ▼ zum Menüpunkt Modus.
3. Drücken Sie OK, um zwischen Normal und Mischen zu wechseln.

- Normal: Die Titel der CD werden in der normalen Reihenfolge abgespielt.

- Mischen: Die Titel der CD werden in zufälliger Reihenfolge abgespielt.

Titel direkt anwählen

Sie können einzelne Titel über das Bildschirmmenü oder über die Zifferntasten 0-9 direkt anwählen.

• Im Bildschirmmenü wählen Sie den Titel mit der Taste ▼ oder ▲ aus. Starten Sie den Titel mit OK.
• Über die Zifferntasten 0-9 geben Sie den gewünschten Titel direkt ein und starten die Wiedergabe mit OK. Die gewählte Ziffer wird am Bildschirm angezeigt.

Zeit (Titel) direkt aufrufen

1. Drücken Sie GOTO während der Wiedergabe.
2. Über die Zifferntasten 0-9 geben Sie die gewünschte Zeit ein (Sekunden, Minuten und falls notwendig Stunden). Wenn Ihre Eingabe die Zeit des Titels oder der CD übersteigt, wird die Eingabe gelöscht. Falsche Eingaben können Sie überschreiben.
3. Bestätigen Sie mit OK oder beenden Sie die Funktion, indem Sie erneut GOTO drücken.

17.5 WIEDERGABE JPEG (FOTO-CD)

Standardfunktionen

Funktion bei Fotos auf CD
Start (Diashow)	► oder OK drücken.
	Aus Pause: ► oder OK drücken.
Pause	II drücken.
Stopp ■ drücken: Es erscheint der zuletzt benutzte Ordner.
nächstes Foto Während der Wiedergabe ►►1 drücken.
vorheriges Foto Während der Wiedergabe ◀◀◆ drücken.
bestimmtes Foto aufrufen Zifferntasten drücken.
Infos über den Dateityp und Anzahl der Fotos	DVD DISPLAY drücken.
Wiederholungen REPEAT drücken.

HINWEIS: Da Foto-CDs verschieden strukturiert sein können, reagieren sie nach dem Einlegen unterschiedlich. Bei einigen läuft automatisch eine „Dia-Show“ mit allen Bildern ab und erst danach oder wenn Sie die Taste ■ gedrückt haben, sehen Sie das Bildschirm-Menü. Andere CDs zeigen das Menü sofort.

Im Menü links sehen Sie die Struktur der eingelegten CD mit einzelnen Bilddateien und ggf. Ordnern mit Bilddateien. Wenn eine Bilddatei markiert ist, sehen Sie rechts unten eine kleine Ansicht und Angaben zur Größe des Bildes.

• Benutzen Sie die Tasten ▲ / ▼ und OK, um Ordner oder Dateien zu markieren und aufzurufen.
• Wollen Sie zu einem übergeordneten Ordner zurück, dann gehen Sie mit der Taste ▲ zum obersten Ordner und drücken Sie dann die OK-Taste.
• Benutzen Sie die Tasten ▲ / ▼ und OK, um mit dem ausgewählten Bild die Diashow zu beginnen.

Weitere Funktionen

- Mit der Taste rot oder grün drehen Sie die Bilder in 90° Schritten im oder gegen den Uhrzeigersinn.

HINWEIS: Sehr große Bilder werden bei den Dreh- und Zoom-Funktionen nicht immer korrekt angezeigt. Wenn Sie ein Bild in seine Ausgangslage drehen, wird Keine Rotation angezeigt.

18. SONDERFUNKTIONEN DVD

18.1 PROGRAMMIERTE WIEDERGABE VON MUSIKTITELN UND BILDERN

Sie können bei eingelegter Audio-CD bis zu 30 Titel in beliebiger Reihenfolge programmieren. Auch die Wiedergabe von MP3-Dateien lässt sich programmieren, ebenso wie die Wiedergabe von Bilddateien. Im letzteren Fall ersetzen Sie in den folgenden Absätzen „Titel“ durch „Bild“.

1. Gehen Sie mit der Taste ▶ in das CD-Menü auf der rechten Seite.
2. Gehen Sie mit der Taste ▼ zum Menüpunkt Bearbeitungsmodus.
3. Drücken Sie OK, um den Änderungsmodus zu aktivieren.
4. Drücken Sie die Taste ◀, um zur Titelliste zurückzukehren.
5. Gehen Sie mit der Taste ▼ oder ▲ zu den Titeln, die Sie programmieren möchten.

6. Drücken Sie OK, um den Titel auszuwählen. Ein Haken vor dem Titel zeigt die Auswahl an.
   HINWEIS: Die Reihenfolge, in der Sie die Titel auswählen, bestimmt die Reihenfolge der Titel im Programm.

7. Gehen Sie mit der Taste ▶ in das Menü auf der rechten Seite.

8. Gehen Sie mit der Taste ▼ zum Menüpunkt Programm hinzufügen.

9. Drücken Sie OK. Die Haken in der Titelliste werden nicht mehr angezeigt, die Titel sind in die Programmansicht übernommen worden.

10. Wählen Sie mit der Taste ▲ Programmansicht.

11. Drücken Sie OK. Links werden die ausgewählten Titel angezeigt.

12. Wählen Sie mit der Taste ▲ den Menüpunkt Bearbeitungsmodus.

13. Drücken Sie OK, um den Änderungs-Modus zu deaktivieren.

14. Drücken Sie die Taste ◀, um zur Titelliste auf der linken Seite zu wechseln.

15. Drücken Sie die Wiedergabetaste ▶, um das Programm zu starten.

Zwischen Programmansicht (programmierte Titelliste) und Browseransicht (Titelliste) wechseln

• Gehen Sie mit den Tasten ▶, ▼ oder ▲ zum Menüpunkt Browseransicht/Programmansicht.
• Drücken Sie OK. Die Ansicht wechselt. Links erscheint die entsprechende Titelliste. Die Beschriftung des Menüpunkts ändert sich.

Titel zum Programm hinzufügen

Um später einzelne Titel oder Titel aus anderen Ordnern zum Programm hinzuzufügen, wählen Sie die Bearbeitungsansicht und gehen Sie wie unter "Programmierte Wiedergabe von Musiktiteln und Bildern" auf Seite 43 beschrieben vor.

Titel aus dem Programm löschen

Um später einzelne Titel aus dem Programm zu löschen, wählen Sie die Programmansicht und gehen Sie wie folgt vor:

1. Drücken Sie 2x ■, um die Wiedergabe zu stoppen.
2. Gehen Sie mit der Taste ▶ in das Menü auf der rechten Seite.
3. Gehen Sie mit der Taste ▼ oder ▲ zum Menüpunkt Bearbeitungsmodus.
4. Drücken Sie OK, um den Änderungsmodus zu aktivieren.
5. Drücken Sie die Taste ◀, um zur Titelliste zu gelangen.
6. Gehen Sie mit der Taste ▼ oder ▲ zu den Titeln, die Sie löschen möchten.
7. Drücken Sie OK, um den Titel auszuwählen. Ein Haken vor dem Titel zeigt die Auswahl an.
8. Gehen Sie mit der Taste ▶ in das CD-Menü auf der rechten Seite.
9. Wählen Sie mit der Taste ▼ oder ▲ den Menüpunkt Programm löschen.
10. Drücken Sie OK. Die ausgewählten Titel werden aus der Programmansicht gelöscht.
11. Wählen Sie mit der Taste ▲ den Menüpunkt Bearbeitungsmodus.
12. Drücken Sie OK, um den Änderungsmodus zu deaktivieren.
13. Drücken Sie die Wiedergabetaste ▶, um das Programm zu starten.

18.2 CD MIT UNTERSCHIEDLICHEN DATEITYPEN

Enthält eine CD verschiedene Dateitypen (z.B. JPEG, MP3 und AVI), können Sie über den Menüpunkt Filter einstellen, welche Dateien angezeigt werden sollen.

1. Wählen Sie im Menü mit den Tasten ▶, ▼ oder ▲ die Schaltfläche Filter.
2. Drücken Sie OK, um das Menü zu aktivieren.
3. Wählen Sie mit der Taste ▼ oder ▲ Audio, Foto oder Video.
4. Drücken Sie OK, um die Anzeige aus- oder einzuschalten (Haken gesetzt).

18.3 WERKSEINSTELLUNG WIEDERHERSTELLEN

1. Drücken Sie DVD SETUP.
2. Wählen Sie mit der Taste ▼ Diverses.
3. Drücken Sie ▶. Werkseinstellung benutzen ist aktiviert.
4. Drücken Sie OK, um den Auslieferungszustand wieder herzustellen.
5. Beantworten Sie die Sicherheitsabfrage mit Ja oder wählen Sie Nein, um den Vorgang abzubrechen.
6. Bestätigen Sie mit OK.

19. KINDERSICHERUNGEN

Aus technischen Gründen gibt es zwei Kindersicherungen. Eine für den DVD-Player und eine für den Fernsehempfang. Sie werden in unterschiedlichen Menüs eingestellt, arbeiten aber nach demselben Bewertungssystem.

Bewertung/US-Rating	Bedeutung	Verhalten des Fernsehegerätes Deutsches Rating	Verhalten des DVD-Players (bei codierten DVDs)
Aus Voreinstellung bei TV
G General Audience	FSK 0: Ohne Altersbeschränkung Alle DVDs mit Einstufung		über FSK 0 sind gesperrt
PG-13 Parents	Strongly Cautioned	FSK 12: Elterliche Kontrolle empfohlen bei Kindern von 6 bis 12 Jahren	Alle DVDs mit Einstufung über FSK 12 sind gesperrt
R Restricted FSK	16: Elterliche Kontrolle empfohlen bei Kindern bis 16 Jahren		Alle DVDs mit Einstufung über FSK 16 sind gesperrt.
NC-17 / Erwachsene	Only for Adult Audience	FSK 18: Keine Jugendfreigabe	Voreinstellung: Alle DVDs sind freigegeben.

19.1 KINDERSICHERUNG DVD

HINWEIS: Wir empfehlen Ihnen, das voreingestellte Passwort zu ändern und ein eigenes zu vergeben. Das voreingestellte Passwort ist 6666.

HINWEIS: Kauf- und Leih-DVD-Videos sind mit Altersangaben versehen. Das bedeutet nicht in jedem Fall, dass die entsprechenden Codes auch auf der DVD gespeichert sind. Fehlen die Codes auf der DVD, kann die Kindersicherung nicht arbeiten.

Verhalten des DVD-Players

Sie können festlegen, dass bestimmte DVD-Videos nicht gespielt werden dürfen.

Die Kindersicherung arbeitet nur, wenn sie aktiviert ist und auf der eingelegten DVD ein entsprechender Code vorhanden ist.

Wenn Sie eine DVD einlegen, die laut Kindersicherung nicht gespielt werden darf, dann erscheint auf dem Bildschirm ein Menü, in dem Sie Ihren Code der Kindersicherung (oder 6666) eingeben. Bestätigen Sie mit OK und der Film wird wiedergegeben.

Bewertung festlegen und sichern

1. Drücken Sie DVD SETUP.
2. Wählen Sie mit der Taste ▼ Einstufung.
3. Drücken Sie ▶, um zu den Menüpunkten zu wechseln und OK, um Kindersicherung zu aktivieren.
4. Geben Sie 6666 oder das von Ihnen geänderte Passwort ein.
5. Bestätigen Sie mit OK. Kinderschutz ist nun freigeschaltet.
6. Drücken Sie erneut OK.
7. Wählen Sie mit der Taste ▼ oder ▲ eine der Bewertungen aus. Was die einzelnen Bewertungen bedeuten, entnehmen Sie der Tabelle am Anfang des Kapitels. Alle DVDs mit einer Bewertung über der gewählten werden erst nach Eingabe des Passworts abgespielt.
8. Bestätigen Sie mit OK.
9. Zum Beenden drücken Sie erneut DVD SETUP.

Passwort ändern

1. Drücken Sie DVD SETUP.

2. Wählen Sie mit der Taste ▼ Einstufung.

3. Drücken Sie ▶, um zu den Menüpunkten zu wechseln.

4. Wählen Sie mit der Taste ▼ Passwort einstellen.

5. Drücken Sie OK.

6. Geben Sie das gültige Passwort ein.

7. Bestätigen Sie mit OK.

8. Drücken Sie erneut OK, um die Eingabe zu aktivieren.

9. Geben Sie das neue Passwort ein.

10. Bestätigen Sie mit OK.

11. Geben Sie das neue Passwort erneut ein.

12. Bestätigen Sie mit OK.

13. Zum Beenden drücken Sie erneut DVD SETUP.

HINWEIS: Wenn Sie Ihr Passwort vergessen haben, können Sie es mit dem voreingestellten Passwort 6666 wie oben beschrieben ändern.

19.2 JUGENDSCHUTZ FERNSEHEMPFANG

HINWEIS: Der Menüpunkt Jugendschutz G hat bei DVB-T und bei analogem Empfang keine Funktion, da das benötigte Signal nicht von den Sendern übertragen wird. Was die einzelnen Bewertungen bedeuten, entnehmen Sie der Tabelle am Anfang des Kapitels.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.

2. Drücken Sie die Taste ▶, bis SPERRE aktiviert ist. Der Menüpunkt System sperren ist aktiviert.

3. Öffnen Sie die Funktion mit OK.

4. Geben Sie das Kennwort ein (voreingestellt ist 6666).

5. Markieren Sie den Punkt Jugendschutz und drücken OK.

6. Markieren Sie mit der Taste ▲ oder ▼ den gewünschten Punkt.

7. Drücken Sie EXIT, um das Menü zu verlassen. Wenn die Sender die entsprechenden Signale senden, werden die Programme nun gesperrt.

20. PIXELFEHLER BEI LCD-TVS

5 Pixel Sub-Pixel 5 Pixel Zeilen blau grün rot Pixel

Trotz modernster Fertigung kann es aufgrund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixeln, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

Beschreibung Akzeptierte Zahl
Helle Sub-Pixel 1 Sub-Pixel weniger als oder gleich 2
		Zwei nebeneinander liegend (horizontal/vertikal) 0
Abstand Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln		Minimum 10 mm
Dunkle Sub-Pixel Einzeln weniger als oder gleich 7
		Zwei nebeneinander liegende Pixel 0
Abstand Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln		Minimum 10 mm
Gesamtzahl heller und dunkler Sub-Pixel weniger als oder gleich 7

Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

21. REINIGUNG

Reinigen Sie alle Komponenten mit einem trockenen Tuch. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

22. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batteriever-treibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben.

Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe:

23. HINWEISE ZUR KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Globaltronics GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen, relevanten Vorschriften der EMV-Richtlinie 2004/108/EG, der ErP Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU befindet.

Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.gt-support.de.

24. PROBLEMLÖSUNGEN

Sollte Ihr Gerät Probleme bereiten, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Auf keinen Fall sollten Sie versuchen, das Gerät selbstständig zu reparieren.

Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service-Center.

TV und DVD

Fehler Mögliche Ursache/Maßnahmen
Kein Bild, kein Ton	Ist das Gerät mit dem Netz verbunden?
	Ist der Netzstecker eingesteckt?
	Ist das Antennenkabel in Ordnung und richtig eingesteckt?
	Gibt es einen Senderausfall?
	Falls externe Geräte angeschlossen sind: Sind alle Geräte eingeschaltet und korrekt angeschlossen?
	Ist die richtige Signalquelle (SOURCE) gewählt?
Schlechtes Bild	Prüfen Sie die Antennenausrichtung.
	Prüfen Sie den Zustand und die Anschlüsse des Antennenkabels und der Verbindungskabel.
	Störungen durch ein anderes, nicht ausreichend entstörtes Elektrogerät.
	Bei gleichzeitigem Anschluss von zwei externen Geräten eines ausstecken.
	Überprüfen Sie die Einstellungen im Menü BILD.
Schlechtes Bild bei einzelnen Sende- dern oder gutes Bild und schlechter Ton	Prüfen Sie die Feinabstimmung des Fernsehkanals.
Digitaler Ton wird nicht wiederge- geben.	Besitzt das angeschlossene Gerät einen geeigneten Decoder?
	Wurden digitale Eingänge an den angeschlossenen Geräten gewählt?
	Wird eine DVD mit dem Tonsystem DTS abgespielt? Schalten Sie im Menü der DVD auf Dolby um.
Fernbedienung funktioniert nicht.	Prüfen Sie die Batterien.
	Die Fernbedienung ist zu weit weg oder Hindernisse versperren die freie Sicht.
	Das Gerät ist in Stand-by. Drücken Sie die Standby-Taste.
	Richten Sie die Fernbedienung genau auf den Sensor unten rechts am Gerät.
Ton nur auf einem Kanal	Überprüfen Sie im Menü TON die Balanceregelung.

©

1. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme maximal: 50 W
Leistungsaufnahme in Stand-by: < 0,3 W
Leistungsaufnahme aus: 0 W
Bildschirm
Bildschirmdiagonale: ca. 61 cm / 24"
Seitenverhältnis: 16:9
Auflösung: 1920 x 1080 Pixel
Ton
Audioausgangsleistung: 2 x 3 W
Empfang
Programmspeicherplätze: DVB-T/-C: 510 / DVB-S: 5000
Empfangskanäle: VHF / UHF
Senderempfang: PAL B/G, D/K, I	SECAM B/G, D/K, L, LL
Sat-Tuner:
Verbindungstyp:Eingangsfrequenz:Eingangsimpedanz:Eingangssignal:LNB-Spannung:22kHz Ton:DiSEqC:	1 x F-Typ (1x Eingang)950 MHz bis 2150 MHz75 Ohm-25 bis -65dbm13/18 V, max. 500mA KurzschlusssicherungFrequenz: 22 kHz ± 4 kHz1.0
Anschlüsse
SCART: 1x SCART-Anschluss (Eingang: RGB, CVBS, Audio L,R;Ausgang: CVBS, Audio L,R)
COAXIAL:	1 x Cinch (orange)
PC:	1x VGA / 1x PC Audio Stereo-Klinkenbuchse
LR:	1x Cinch (rot/weiß)
Component:	1x Klinkenbuchse mit Adapterkabel
COMMON INTERFACE:	1x CI/CI+ Schacht
HDMI1 und HDMI2:	2x HDMI
USB 2.0:	1x für USB Stick / MP3 Player mit maximal 32 GB Speicher Festplatten - maximal 512 GB Speicher (FAT32 / NTFS)
Kopfhöreranschluss:	3,5 mm Audio Stereo-Klinkenbuchse
Antenne:	75 Ohm
LNB IN 13/18 V / 500 mA / DC:	Anschluss Satellitenantenne
Fernbedienung
Batterien:	2x 1,5 V Typ LR03 / AAA
Allgemeines
LED:	RG 0
Laserklasse:	I
Abmessungen (BxTxH):	ca. 565 x 55 x 345 mm (ohne Standfuß), ca. 565 x 170 x 390 mm (mit Standfuß)
Gewicht:	ca. 4,1 kg
Umgebungsbedingungen Betrieb:	5°C - 35°C
Manual ID:	E46352 / PE / 2013

Technische Änderungen vorbehalten. Alle genannten Marken- und Herstellernamen sind Eigentum der jeweiligen Inhaber. Ihre Nennung dieser dient lediglich der Vereinfachung der dargestellten Zusammenhänge.

26. GARANTIEBEDINGUNGEN

LED TV mit DVD-Player

Modell: LED TV 2441

Liebe Kundin, lieber Kunde,

unsere Terris Produkte unterliegen einer strengen Qualitäts-Endkontrolle. Sollte dieses Gerät wider Erwarten nicht einwandfrei funktionieren, so wenden Sie sich einfach an die unten stehende Service-Niederlassung.

36 Monate GARANTE ab Kaufdatum

Beachten Sie bitte Folgendes:

Die Garantiezeit beträgt 3 Jahre und beginnt am Tage des Kaufes.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Die

Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber

für Beschädigungen an zerbrechlichen Teilen, z. B. am Gehäuse.

Während der Garantiezeit können defekte Fernsehgeräte unfrei an die unten stehende Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die unten stehende Adresse zu senden. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Adresse:

• Bedienungsanleitungen

- Software Updates

- Konformitätserklärungen

• Serviceadressen

Hotline:

0800 - 5000 136

gratis -365 Tage im Jahr - von Montag bis Sonntag

Fax:

01805 - 258619*

Aus dem Ausland:

0049 6071 3902908**

*14 Ct./Min. im Festnetz der Deutschen Telekom. Anrufe aus dem Mobilfunknetz kosten bis zu 42 Ct./Min. **Die Kosten für Anrufe aus dem Ausland erfragen Sie bitte bei Ihrem lokalen Anschlussbetreiber, Ihrem Netzbetreiber.

LED TV 2441.book Seite 51 Donnerstag, 24. Oktober 2013 2:48 14

51

TERRIS

Garantiekarte

LED TV mit DVD-Player

61 cm/24"

LED TV 2441

Bitte bewahren Sie den Kaufbeleg zusammen mit der Garantiekarte auf.

Name, Vorname ____

Straße

PLZ und Ort ____

mit Vorwahl

Kaufdatum ____ Kaufort ____

Detaillierte Fehlerangabe:

GLOBALTRONICS SERVICE CENTER c/o Teknihall Elektronik GmbH Breitefeld 15, 64839 Münster • [e-mail]

II/13/2014

KUNDENDIENST

0800-5000136

www.gt-support.de

MODELL: LED TV 2441

- Fernbedienung

inkl. Batterien

• DVB-T Stabantenne

• Bedienungsanleitung

JAHRE GARANTIE

LED TV 2441.book Scite 53 Donnerstag, 24. Oktober 2013 2:48 14

Bitte aufklappen
