BEDIENUNGSANLEITUNG DTG-29 DAEWOO

FARBFERNSEHGERÄT GEBRAUCHSANWEISUNG

DTG-28, 29

DTH-28, 29

72FT MS

D

Wichtiger Zusatzhinweis

Sehr geehrte Kunden,

vor dem Anschließen des Gerätes und der Inbetriebnahme müssen folgende Hinweise beachtet werden:

1. Sicherheitshinweis:

Nach dem Auspacken des Gerätes muss dieses auf äußere Beschädigungen vor dem Anschließen an das Stromnetz überprüft werden. Insbesondere darf das Gerät nicht in Betrieb genommen werden, wenn der Netzstecker oder das Netzkabel beschädigt sind.

2. Verwendung / Entsorgung von Batterien:

Verbrauchte Batterien dürfen nicht mit dem Hausmüll entsorgt werden! Bitte entsorgen Sie diese nur an den dafür vorgesehenen Stellen (z.B. beim Fachhandel, etc.)

Bitte entfernen Sie die verbrauchten Batterien sofort aus dem Batteriefach, um eventuelle Schäden zu vermeiden, und achten Sie darauf, dass die neuen Batterien auslaufsicher sind.

INHALTSVERZEICHNIS

FERNBEDIENUNG & TV-ANSCHLÜSSE 2

WICHTIGE SICHERHEITSMAßNAHMEN ....3

INSTALLATION 4

INBETRIEBNAHME 5

ANSCHLUSS EXTERNER GERÄTE 5

TÄGLICHE VERWENDUNG 6

MENÜBESCHREIBUNG 9

VIDEOTEXT 14

FERNBEDIENUNG & TV-ANSCHLÜSSE

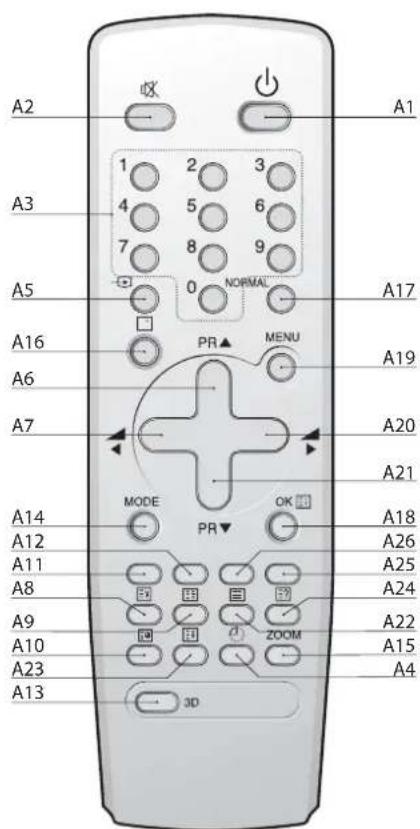

FERNBEDIENUNG

TV-Modus

A1 Netz

A2 Stummschalten

A3 Nummern 0...9

A4 Schlafmodus

A5 TV/AV

A6 Programm aufwärts (Kursor aufwärts)

A7 Lautstärke leiser (Kursor links)

A8

A9

A10

A11 Überspringen

A12 Bewegen

A13 3D (SOUNDEFFEKT)

A14 Modus

A15 Zoomen

A16 RECALL (Wiederrufen)

A17 Normal

A18 OK/Voreinstellung

A19 Menü

A20 Lautstärke; lauter (Kursor rechts)

A21 Programm abwärts (Kursor abwärts)

A22 TV → VIDEOTEXT

A23

A24

A25

A26 Löschen / Einfrieren

A2 A1 A3 1 2 3 4 5 6 7 8 9 A5 0 NORMAL A16 PR ▲ MENU A6 A7 A17 A19 A20 A21 MODE OK A14 A18 A12 A26 A11 A25 A8 A24 A9 A22 A10 ZOOM A15 A23 A4 A13 3D

VIDEOTEXT-Modus

A1 Netz

A2 Stummschalten

A3 Nummer 0...9

A4

A5

A6 Seite aufwärts

Oberes Menü aufwärts

A7 Lautstärke/Helligkeit/Kontrast; weniger Oberer Block <> Gruppenauswahl

A8 Abbrechen

A9 Seite halten

A10 Unterseite

A11 Rot

A12 Grün

A13.

A14.

A15.

A16.

A17

A18 Index Obere Seite - Suchen

A19 Lautstärke/Helligkeit/Kontrast Menüauswahl

A20 Lautstärke/Helligkeit/Kontrast höher Oberer Block < > Gruppenauswahl

A21 Seite abwärts

A22 VIDEOTEXT → TV

A23 Höhe

A24 Fragetaste

A25 Zyanblau

A26 Gelb

BEDIENUNGSELEMENTE AM GERÄT

Vorderseite

DTG-28 / DTG-29

DTH-28 / DTH-29U7

DTH-29U3

DTH-29G2

DTH-2820

B1 NETZHAUPTSCHALTER

B2 Vordere Videoeingangsbuchse

B3 Vordere Audioeingangsbuchse (L + R)

B4 Kopfhörerbuchse

B5 STAND-BY-Anzeige

B6 Fernbedienungssensor

B7 TV / AV-Taste

B8 Lautstärketasten AUF/AB

B9 Programmtasten AUF/AB

B10 S-Videobuchse an der Vorderseite

Rückseite

C1 SCART 1 Buchse

C2 SCART 2 Buchse

C3 Antennenbuchse

WICHTIGE SICHERHEITSMASSNAHMEN

Wasser und Feuchtigkeit

Die Geräte dürfen nicht Wasser oder Feuchtigkeit als auch Wassertropfen/spritzer ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Objekte wie Vasen usw. auf dem Gerät platziert werden.

Wärme

Stellen Sie das Gerät niemals nahe Wärmequellen auf.

Platzieren Sie niemals eine offene Flamme, wie z.B. eine Kerze, auf der Oberseite des TV-Gerätes.

Lüftung

Decken Sie nicht die Lüftungsöffnungen im Gehäuse ab und platzieren Sie niemals das Gerät in einem eingeschränkten Bereich/Raum wie z.B. einem Bücherregal oder Einbauschrank, außer es ist genügend Belüftung vorhanden. Sorgen Sie für einen minimalen Freiraum von 10 cm um das Gerät.

Fremdobjekte

Stecken Sie keine Fremdobjekte wie Nadeln und Münzen in die Lüftungsöffnungen.

Blitzschutz

Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus deren Buchsen.

Reinigung

Ziehen Sie während der Reinigung den Netzstecker aus der Steckdose.

Nach Bewegen des Gerätes

Wurde das Gerät bewegt oder gedreht, muss der NETZSCHALTER für mindestens 15 Minuten ausgeschaltet werden, um Farbflecken auf dem Bildschirm zu entfernen.

ENTSORGUNG VON GEBRAUCHTEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (ANZUWENDEN IN DEN LÄNDERN DER EUROPÄISCHEN UNION UND ANDEREN EUROPÄISCHEN LÄNDERN MIT EINEM SEPARATEN SAMMELSYSTEM FÜR DIESE GERÄTE)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

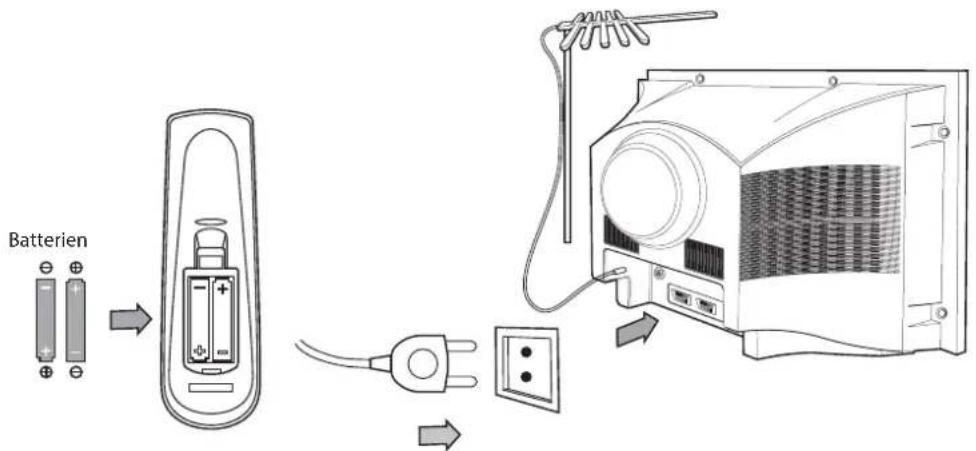

INSTALLATION

Batterien

Öffnen Sie das Fernbedienungsbatterie fach (an der Hinterseite) und setzen Sie zwei Batterien 1,5V Typ AAA ein. Warnung: Achten Sie auf die Batteriepolarität.
Stecken Sie den Netzstecker in eine 230V 50Hz Wechselstromsteckdose.
Verbinden Sie die Antenne mit der Antennenbuchse (C3).

EIN/AUSSCHALTEN

Schalten Sie das TV-Gerät mit dem Netzhauptschalter (B1) an der Vorderseite des Gerätes ein. Wählen Sie Ihre bevorzugte Sprache aus dem Menü SPRACHE (LANGUAGE) (siehe Abschnitt INBETRIEBNAHME auf Seite 5). Drücken Sie auf der Fernbedienung die MENÜTASTE (A19), das Hauptmenü erscheint. Wählen Sie die Menüoption INSTALLATION (INSTALL) zum Einstellen und Speichern der TV-Programme.

Wenn Sie zum allerersten Mal das TV-Gerät einschalten, erscheint das Menü LANGUAGE (SPRACHE) auf dem Bildschirm. Dieses Menü soll Ihnen ermöglichen, die Sprache zu wählen, die für alle Bildschirmeinblendungen (OSD- On-Screen-Display ) verwendet wird. Der Benutzer muss eine Sprachauswahl vornehmen, bevor die nächsten Schritte möglich sind.

Die zu diesem Zeitpunkt ausgewählte Sprache kann zu einem späteren Zeitpunkt geändert werden, indem Sie das Menü aufrufen (Zugang über das Menü , siehe späterer Abschnitt unter MENÜBESCHREIBUNG).

Die Beschreibungen in diesem Menü entsprechen der Landeskennzahl (z.B. D = Deutsch, RUS = Russisch usw.).

SPRACHE

BG	CZ	D	DK	E
F	FIN	GB	GR	H
I	N	NL	PL	RO

RUS S

Die Auswahl erfolgt mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / CURSOR ABWÄRTS (A21) und CURSOR RECHTS (A20) / LINKS (A7).

Sobald Sie mit Ihrer Auswahl zufrieden sind, die OK-Taste (A18) drücken, um die Auswahl zu bestätigen. Die Wahl wird kurz in Rot hervorgehoben, danach verschwindet das Menü.

Aenderungen bei den Sprachen vorbehalten.

AUTOMATISCHER SENDERSUCHLAUF

Um den automatischen Sendersuchlauf zu starten gehen Sie wie folgt vor:

- wählen Sie die Funktion "ATSS"

- wählen Sie das gewünschte Land

- Drücken Sie die Taste OK (A 18) und halten Sie diese gedrückt bis der automatische

Sendersuchlauf startet und auf dem Bildschirm "Please Wait" erscheint.

Der Sendersuchlauf kann einige Minuten dauern. Sobald dieser beendet ist erscheint das Menü EDIT.

Sie können nun die abgespeicherte Programmreihenfolge ändern. Gehen Sie dabei vor wie auf Seite 11 unter "Aendern der Programmlisten" erklärt.

ANSCHLUSS EXTERNER GERÄTE

Die hinteren Buchsen Scart1 (C1), Scart2 (C2), die vordere AV-Buchse (B2) (B3), und die S-VHS-Buchse (B10, Option: nur für Flachbildschirme) sind drei Spezialbuchsen für den Anschluss von Audio-Video-Geräten.

Rückseite

Diese Buchse (C1) besitzt Video/Audioeingänge und -ausgänge. Es wird empfohlen, an diese Buchse folgende Geräte anzuschließen, z.B. Dekodierer, Videospiele, DVD-Spieler und die meisten Videorekorder. In den meisten Fällen schaltet das TV-Gerät bei Anschluss von externem Gerät automatisch auf AV um, wenn nicht, dann drücken Sie die TV/AV-Tasten (A5) oder (B7) zur Auswahl von AV1.

Diese Buchse (C2) besitzt Video/Audioeingänge und -ausgänge. Es wird empfohlen, an diese Buchse folgende Geräte anzuschließen, z.B. Dekodierer, Videospiele, DVD-Spieler und die meisten Videorekorder. In den meisten Fällen schaltet das TV-Gerät bei Anschluss von externem Gerät automatisch auf AV um, wenn nicht, dann drücken Sie die TV/AV-Tasten (A5) oder (B7) zur Auswahl von AV2 wählen. Sie können auch ein S-VHS Signal mit der SCART 2 Buchse empfangen, durch Auswahl von S-VHS 2 mit den Tasten TV/AV (A5) oder (B7).

Wichtig für VIDEOREKORDER / DVD-Spieler / Videospiele / Pay-TV-Dekoder :

Wenn Ihre Videoausrüstung keine SCART-Buchse(n) besitzt, oder wenn Sie nur die Anntenenverbindung (RF) verwenden wollen (nicht empfohlen), dann sollten Sie den Programmkanal PR 00 am TV-Gerät für beste Bildwiedergabe nutzen.

©

©

BILDEINSTELLUNGEN

Sie können mit der Fernbedienungstaste NORMAL (A17) drei Bildeinstellungen wählen,:
- Normal I (standardmäßiges hartes Bild)
- Normal II (standardmäßiges weiches Bild)
- Eigene Einstellung
Für andere Einstellungen: HELLIGKEIT, KONTRAST, FARBTON, SCHÄRFE, RAUSCHENVERRINGERUNG das Menü BILD verwenden. Sollte ein NTSC-Signal empfangen werden, steht auch die TINT-Einstellung zur Verfügung.

Dieses TV-Gerät hat eine Bildwiederholfrequenz von 100Hz. Es besitzt eine zusätzliche STANDBILDFUNKTION, die das gegenwärtige Bild auf dem Bildschirm anhält (ähnlich der Pausefunktion eines Videorekorders). Für ein Standbild die gelbe Taste STANDBILD (FREEZE) (A26) drücken. Diese Funktion ist für jede Quelle (Antenne, Videorekorder, DVD) verfügbar.

Die Anzeige zeigt die aktive Standbild-Funktion an. Ein zweites Drücken auf dieselbe Taste (A26), ein Öffnen des HAUPTMENÜS (A19) oder eine Änderung des Programms bricht die STANDBILD-Funktion ab.

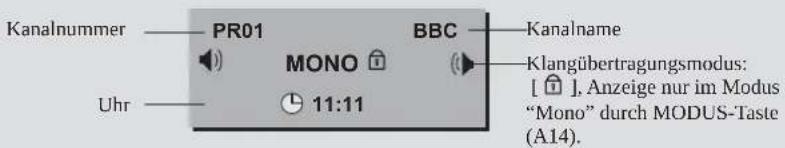

PROGRAMMSTATUS DISPLAY (Infoeinblendung)

Kanalnummer PR01 MONO BBC Uhr 11:11 Kanalname Klangübertragungsmodus: [ ], Anzeige nur im Modus "Mono" durch MODUS-Taste (A14).

Verwenden Sie die Fernbedienungstaste RECALL (A16) (nur für 4 Sekunden) um Programm status informationen anzuzeigen. Diese Anzeige erscheint auch nach einer Programmwahl oder nach Einschalten des TV-Gerätes.

SCHLAFFUNKTION (SLEEP)

Das Gerät schaltet nach einer eingestellten Zeitdauer aus (in den STANDBY-Modus. Durch mehrmaliges Drücken der Fernbedienungstaste SCHLAFEN (SLEEP) (A4) können Sie folgende Einstellungen wählen:

PR01 STEREO BBC 18 Verbleibende Zeit (Minuten) bis zum Abschalten.

Die verbleibende SCHLAFZEIT (vor dem Ausschalten des TV-Gerätes) kann jederzeit durch erneutes Drücken der Fernbedienungstaste SCHLAFEN (SLEEP) (A4) kontrolliert werden. Ein zweites Drücken (während aktiver Statusanzeige) ändert die verbleibende SCHLAFZEIT.

FORMATAUSWAHL

AUTOMATISCHE EINSTELLUNG:

Sollten WSS-Informationen (Wide Screen Signal = Breitbildsignal) übertragen werden, wird das passendste Format automatisch gewählt.

Sollten WSS-Informationen (Wide Screen Signal = Breitbildsignal) nicht übertragen werden, wird das Standardformat gewählt (siehe Seite 13, AUTOMATISCHE ZOOMFUNKTION unter FUNKTIONSMENU).

Ansonsten kann der bevorzugte Modus des Benutzers durch mehrmaliges Drücken der Fernbedienungstaste ZOOMEN (A15) eingestellt werden:

Fernsehformat 4:3

Die folgenden Bildformate sind verfügbar:

AUTO 14:9 16:9 FULL SCREEN FAVOURITE AUTO.

Fernsehformat 16:9

Die folgenden Bildformate sind verfügbar:

AUTO 4:3 14:9 ZOOM 14:9 ZOOM 16:9 FULL

SCREEN FAVOURITE AUTO.

FAVORIT-Format

Diese Option enthält die bevorzugten Benutzerformateinstellungen. Zur Eingabe neuer Einstellungen wie folgt vorgehen:

- Navigieren Sie durch die Liste verfügbarer Formate mit der ZOOMENTaste (A15) bis FAVOURITE (FAVORIT) gewählt ist. Während die Auswahl FAVOURITE (FAVORIT) auf dem Bildschirm aktiv ist, kann das Format mit den Tasten CURSOR LINKS (A7),

RECHTS (A20) (die horizontale Größe ändern) und CURSOR AUFWÄRTS (A6) oder ABWÄRTS (A21) (die vertikale Größe ändern) geändert werden.

• Die Steuerungen CURSOR RECHTS (A20) und CURSOR AUFWÄRTS (A6) vergrößern die Größe.
• Die Steuerungen CURSOR LINKS (A20) und CURSOR ABWÄRTS (A6) vermindern die Größe.
• Die neue Einstellung wird automatisch im FAVOURITE-Format gespeichert. Sollte die OSD-Statusanzeige FAVOURITE zu irgendeinem Zeitpunkt verloren gehen (3-4 Sekunden nach einer vorherigen Verwendung der CURSOR -Tasten), ist ein einzelnes Drücken der ZOOM-Taste (A15) notwendig, bevor die Einstellung fortgesetzt werden kann.

©

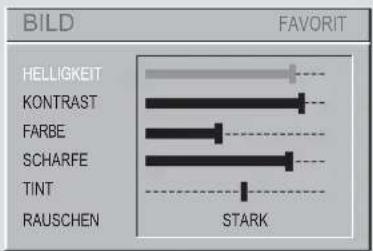

BILDMENÜ

(siehe Betriebsanweisungen Seite 9, VERWENDUNG DER UNTERMENÜS)

• Auswahl und Einstellung der Pegel jeder Funktion : HELLIGKEIT, KONTRAST, FARBTON, SCHÄRFE, TINT (wenn verfügbar).
• Der oben geänderten Werte werden automatisch im FAVORIT-Modus gespeichert.
• Die Funktion RAUSCHENVERRINGERUNG besitzt 4 Einstellungen.
• Die Tasten OK (A18) oder NORMAL wählen die Bildvoreinstellungen FAVORIT, NORMAL I, NORMAL II. Die gegenwärtig gewählte Voreinstellung wird in der Menükopfzeile angezeigt.
• Die FAVORIT-Einstellung beinhaltet die zuletzt vorgenommenen Änderungen. Sollte die NTSC-Norm festgestellt werden (z.B. von einem mit AV1 verbundenen VHSVideorekorder), ist TINT (Farbton) verfügbar. Ansonsten wird TINT angezeigt, ist aber nicht wählbar.

KLANGMENÜ

KLANG LAUTSTARKE BALANCE EQUALIZER AVL MUSIK MEDIUM

AVL = Automatische Lautstärkeregelung

(siehe Betriebsanweisungen Seite 9, VERWENDUNG DER UNTERMENÜS)

PR MENU MODE PR OK

Die Grafiken des KLANGMENÜS werden durch ein Bild dargestellt. Diese beinhaltet nur die Funktionen LAUTSTÄRKE, BALANCE, EQUALIZER, AVL und PEGEL mit ihren jeweiligen Reglereinstellungen. Favorit 1 und 2 sind nicht länger relevant.

- Wählen Sie die Funktion LAUTSTÄRKE (VOLUME) zur Einstellung der Lautstärke.

- Wählen Sie die Funktion BALANCE zur Einstellung der Klangbalance zwischen rechten und linken Lautsprechern. Leuchtet die Anzeige rot, wurde die mittlere Balance gefunden.

- Verwenden Sie die Funktion EQUALIZER, um die Klangvoreinstellungen MUSIK, SPRACHE, NORMAL, FAVORIT mit den Tasten CURSOR LINKS (A7), RECHTS (A20) zu wählen. Die Voreinstellung FAVORIT beinhaltet die zuletzt vorgenommenen Einstellungen im Menü EQUALIZER.

- Mit der OK-Taste (A18) gelangen Sie in das Menü EQUALIZER, um dort Änderungen vorzunehmen.

- Die Funktion AVL (Automatische Lautstärkeregelung) beinhaltet entsprechend Ihren Wünschen 4 Lautstärkepegel. Diese Funktion korrigiert große Lautstärkeänderungen, die z.B. beim Umschalten von Spielfilmen zu Werbung auftreten. Die Funktion AVL löst dieses Problem durch das Ausgleichen der Lautstärkewiedergabe für einen KURZEN oder LANGEN Zeitraum (mit Bezug zur Zeitdauer des Ausgleicheffekts).

EQUALIZER

• Wählen Sie das Equalizer-Band mit den Tasten CURSOR LINKS (A7) oder RECHTS (A20).
• Justieren Sie den Pegel aller 5 Equalizer-Bänder 120Hz, 500Hz, 1500Hz, 5000Hz,
  10000Hz mittels der Tasten CURSOR AUFWÄRTS (A6) und ABWÄRTS, (A21).
• Die oben veränderten Werte werden automatisch im FAVORIT-Modus gespeichert.
• Die OK-Taste (A18) wählt die Bildvoreinstellungen MUSIK, SPRACHE, NORMAL, FAVORIT. Die gegenwärtig gewählte Einstellung wird in der Menükopfzeile angezeigt.
• Die Voreinstellung FAVORIT beinhaltet immer die zuletzt eingegebenen Einstellungen.

INSTALLATIONSMENÜ

(Bedienungsanweisungen siehe Seite 9, VERWENDUNG DER UNTERMENÜS)

Automatisches Abstimmungssystem

Bearbeitung der Programme	INSTALLATION		Land
TV-Systemänderung	ATSSEDIT	D	TV-System
Kanalnummer	SYSTEM	FRANCE	Kanalnummer
	KANAL	C47
Kanalfrequenz	FREQUENZ	679,25	Kanalfrequenz
	NAME	ABCDE
Kanalname	PROGRAMM	00	Kanalname
	SPEICHERN	00
Programmnummer			Programmnummer
Programmspeichernnummer			Programmspeichernnummer

Automatisches Abstimmungssystem

Wenn Sie einen Satellitendekodierer besitzen müssen Sie Ihren Dekodierer mit dem TV-Gerät über die Antennenbuchse (C3) verbinden, Sie müssen den Demodulator einschalten und einen Sender z.B. ARD einstellen, bevor Sie ATSS starten können.

ATSS = Automatic Tuning and Sorting System (Automatisches Abstimmungs- und Sortiersystem). Start der ATSS-Funktion:

- Wählen Sie die Funktion "ATSS".

- Entsprechendes Land einstellen.

- Drücken und halten Sie die OK-Taste (A18), um die automatische Abstimmung zu starten.

Die ATSS-Funktion wurde gestartet, wenn die Mitteilung "Bitte warten" (in roten Buchstaben) im Hilfsanweisungskasten unter dem Installationsmenü erscheint.

Ist die ATSS-Funktion beendet, werden die gespeicherten Programme mit der Menüpräsentation EDIT auf dem Bildschirm dargestellt, (zum Verlassen der Abstimmung vor dem Ende der automatischen Abstimmung die Fernbedienungstaste MENÜ (A19) drücken).

Ändern der Programmlisten

Ermöglicht die leichte Änderung vorhandener Programmreihenfolgezuordnungen mit der Menüfunktion EDIT wie folgt:

EDIT

Programmnummer	PR	NAME	KANAL	BERSPR.
	03	ITV	C23
Stationsname	02	BBC2	C33
	00	----	S41
Kanalnummer	99	----	S41
	98	----	S41
	97	----	S41

Überspringen-Code

: Programm übersprungen

Zugang zum Menü EDIT: Aus dem Menü INSTALLIEREN, "Edit" wählen und OK (A18) drücken, das Menü EDIT erscheint.

Das gegenwärtige angezeigte Programm wird in Blau hervorgehoben (auf der Mittellinie).

Im vorgenannten Fall lautet das gegenwärtige Programm PR00. Die 3 vorherigen und 3 folgende Programme werden immer angezeigt. Es kann jedes Programm von 00 bis 99 gewählt werden, mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21).

Die gespeicherten Programme können folgendermaßen geändert werden:

Kanal überspringen

- Sie können Überspringen "JA" oder "NEIN" wählen, mit der Fernbedienungstaste "Überspringen (Skip)" (A11). Ein Programm mit Überspringen "JA" erscheint nicht auf dem Bildschirm, wenn Kanäle mit den Tasten PROGRAMM AUFWÄRTS (A6) / ABWÄRTS (A21) geändert werden.

Kanal löschen

• Wählen Sie das zu löscheende Programm mit der Fernbedienungstaste CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21).
• Drücken Sie die gelbe Fernbedienungstaste "Löschen" (A26). Das gelöschte Programm wird zu Programmnummer 99 bewegt, "Überspringen" wird zu "JA" geändert. Das vorhandene Programm 99 wird zu Programmnummer 98 bewegt und so weiter.

Kanalreihenfolge ändern

• Wählen Sie das zu bewegende Programm mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21).
• Drücken Sie die grüne Fernbedienungstaste "Bewegen" (A12): die Programmreihe ist in Rot hervorgehoben und kann zu einer anderen Position mit den Fernbedienungstasten CURSOR AUFWÄRTS (A6) / ABWÄRTS (A21) bewegt werden.
• Wenn die erwünschte Position erreicht wurde, die neue Position durch Drücken der grünen Fernbedienungstaste "Bestätigung" (A12) bestätigen. Darauf wechselt die Programmreihe erneut zu Blau.

Manuelle Kanalabstimmung

Wählen Sie einen Ausgangspunkt

- Wählen Sie mit "Programm" das Programm, das Sie zuerst manuell abstimmen möchten. Dann werden Kanalnummer, Frequenz, Name und Programmnummer dieses Programms im Installationsmenü dargestellt.

Kanalsuche

• Wählen Sie die Funktion "Frequenz".
• Die Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7) zum Starten der manuellen Abstimmung drücken und länger als 1 Sekunde gedrückt halten.
• Die Suche stoppt automatisch beim nächsten gefundenen Kanal (zum Stoppen der Abstimmung die Fernbedienungstaste MENÜ (A19) drücken).
  Anmerkung: Sie können ein Programm direkt durch Dateneingabe in der Menüleiste für "Kanal" oder "Frequenz" einstellen.

Stationsnamen eingeben

Es ist möglich, Ihre eigene Namenswahl für jedes Programm einzugeben. Sie können einen vorhandenen Namen ändern oder einen neuen Namen dort eingeben, wo keiner vorhanden ist. Wenn kein Name vorhanden ist erscheint “----” im Installationsmenü und in der Programmstatusanzeige ( siehe Abschnitt PROGRAMMSTATUSANZEIGE auf Seite 8).

- Wählen Sie die Funktion "NAME".

- Wählen Sie eine der 7 Buchstabenpositionen mit den Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7), um den Cursor zu bewegen.

- Verwenden Sie dann die Tasten CURSOR AUFWÄRTS (A6) /ABWÄRTS (A21), um die gewünschten Buchstaben für diese Position zu wählen.

- Wiederholen Sie die letzten zwei Anweisungen für weitere gewünschte Positionen.

- Sobald der Name eingegeben wurde, die Taste OK (A18) zum Speichern drücken. Der Name wird mit der gegenwärtig in der Reihe "Speichern" angezeigten Programmnummer gespeichert. Die Programmnummer "Speichern" wird kurz in Rot hervorgehoben.

TV-Systemänderung

Im Bedarfsfall können Sie das TVSystem ändern:

- Wählen Sie die Funktion "System".

- Wählen Sie zwischen den Systemen FRANCE (L/L'), GB (I), EURO (B/G), E/ EURO (D/K).

Dann wird das angezeigte Programm zum gewählten System geändert.

Feinabstimmung durchführen

• Sollten Sie kein gutes Bild oder angemessene Qualität aufgrund eines schlechten Empfangs erhalten, können Sie eine Feinabstimmung durchführen.
• Wählen Sie die Funktion "Frequenz".
• Drücken Sie für weniger als 1 Sekunde die Fernbedienungstasten CURSOR RECHTS(A20) / LINKS(A7), um die Feinabstimmung aufwärts/abwärts in Schritten von 0,05MHz (50 kHz) durchzuführen.

Programm speichern

- Wählen Sie die Funktion "Speichern".

- Geben Sie die zu speichernde Programmnummer mittels Fernbedienungstasten CURSOR RECHTS (A20) / LINKS (A7) ein, oder direkt durch die Verwendung der Fernbedienungstasten 0...9 (A3).

- Drücken Sie zwecks Bestätigung auf die OKTaste (A18).

Anmerkungen: Diese Funktion kann auch verwendet werden, wenn Sie ein Programm kopieren möchten, das bereits mit einer anderen Programmnummer gespeichert ist.

©

©

©

VIDEOTEXTFORMATBILD & KLANGREGELUNG

Verdoppelung der Buchstabenhöhe

Wiederholtes Drücken der Taste (A23) (HÖHE) verdoppelt die Buchstabenhöhe wie folgt:

Obere Hälfte der Seite (AUFWÄRTS) → Niedrigere Hälfte der Seite (ABWÄRTS) →-Rückkehr zur normalen Höhe. Befindet sich die Seite im Modus AUFWÄRTS oder ABWÄRTS, wird die normale Größe automatisch eingestellt, wenn:

• Eine neue Seitenanfrage erfolgt (z.B.. Blau, INDEX oder SEITE AUFWÄRTS/ABWÄRTS).
• Der ABBRUCH-Modus (A8) (CANCEL) verwendet wird.
• Das TOP-Menü mit der TOP-Taste (A16) aufgerufen wird.
• Das LAUTSTÄRKE-Menü mit der MENÜ-Taste (A19) aktiviert wird.

Anmerkung : Das Menü an der Unterseite des Bildschirms ist immer sichtbar (außer im TOP-Menü, wo dieses Menü nicht angezeigt wird). Die DOPPELHÖHENFUNKTION ist auch im TOP-Menü verfügbar.

PR MENU MODE OK PR 30 ZOOM

Regelung von Lautstärke und Helligkeit im Videotextmodus

Die Steuerung von LAUTSTÄRKE ( und STUMMSCHALTUNG), HELLIGKEIT und KONTRAST ist im Teletext/TOP-Menümodus vollständig möglich. Die Steuerungen HELLIGKEIT und KONTRAST sind den Teletext- und TOP-Menüanzeigen zugewiesen.

• Zugang zur LAUTSTÄRKE-Regelung mit der MENÜ-Taste (A19) im Teletextmodus. Ein Barograph erscheint im unteren Bereich des Bildschirms (wie im TV-Modus). Ist die STUMMSCHALTUNG aktiv, wird ein entsprechendes Symbol " " angezeigt.
• Ein zweites Drücken auf die MENÜ-Taste (A19) ruft die Helligkeits-Steuerung auf, und ein drittes Drücken die KONTRAST Steuerung.
• Das aktive Balkendiagramm verschwindet nach 3-4 Sekunden (wie im TV-Modus LAUTSTÄRKE-Regelung) oder durch ein viertes Drücken der MENÜ-Taste (A19) (nach KONTRAST-Steuerung)
• Jede Steuerung kann mit den Fernbedienungstasten KURSOR RECHTS (A20) / LINKS (A7) justiert werden.
• Die Stummschaltung kann immer mit der STUMMSCHALTUNGSTASTE (A2) (MUTE) aktiviert werden.
• Jede Änderung der LAUTSTÄRKE bricht die STUMMSCHALTUNG ab.
• Eingaben in das TOP-Menü (wenn verfügbar) annullieren das aktive Balkendiagramm.

PR MENU MODE PR OK

OK 1 4 7 0 NORMAL 5 6 9 3 6 NORMAL

FERNSEHEN WÄHREND SEITENSUCHE

Die ABBRUCH(CANCEL)-Funktion kann verwendet werden, um die Teletextseite transparent zu gestalten, und somit das TV-Bild auch anzuzeigen:

-- Den Modus mit der ABBRUCH (EX) (CANCEL)-Taste (A8) im Teletextmodus aufrufen. Das TV-Programm wird auf dem Bildschirm erneut erscheinen, während nur die Teletextseitenzahl an der oberen und linken Ecke des Bildschirms verbleibt.
- Sie können eine neue Seitenzahl in diesen Modus nur durch die Verwendung der Fernbedienungstasten 0...9 (A3) oder mit der INDEX-Taste (E) (A18) eingeben.
- - Wurde eine Seite verlangt, ist aber noch nicht eingetroffen, erscheinen blinkende Buchstaben "???", bis die Seite eintrifft. Ansonsten werden die gleichen Buchstaben ohne Blinken angezeigt, bis zur nächsten Ankunft der Seite im Übermittlungszyklus. Sobald die Seitenzahl eingetroffen ist, wird diese angezeigt.
- Die Teletextseite kann erneut sichtbar gemacht werden, indem die ABBRUCH (CANCEL)-Taste (☑) (A8) gedrückt wird.
- Es sollte angemerkt werden, dass das TV-Programm nicht verändert werden kann, während es sich im AB-BRUCH-Modus befindet.
- Die ABBRUCH-Funktion ist im PAT-Modus nicht verfügbar.
- Einträge in das TOP-Menü (wenn verfügbar) sind im ABBRUCH-Modus noch möglich.

FERNSEHEN MIT VIDEOTEXTUNTERTITELN

Sollte es sich bei der tatsächlichen Videotextseite um eine Kurzmeldung oder Untertitelseite handeln, wird der Großteil des TV-Bildes sichtbar. In dieser Situation wird das im TV-Modus gewählte ZOOM-Format erneut aktiviert, wenn möglich.

Dies ist besonders nützlich, während ein Programm mit Teletextuntertiteln betrachtet wird. Nur Formate, die nicht die volle Höhe des TVBildes ermöglichen, sind im Teletextmodus nicht möglich, da ansonsten nicht alle Textzeilen angezeigt werden könnten. Deswegen können nur die Formate ZOOM 14:9 und ZOOM 16:9 (verfügbar für Breitbildmodelle) nicht mit Teletextuntertiteln verwendet werden. In dieser Situation wird das Standardformat FULL-SCREEN (entspricht 16:9) verwendet. Für das FAVORIT- Format wird FULL-SCREEN auch verwendet, wenn die gewählte vertikale Größe größer als 100 % ist.

Anmerkung : Ein 16:9 oder 14:9 Format kann realisiert werden, indem eine 100 % Vertikalgröße bewahrt wird; die horizontale Größe wird reduziert, damit Teletextuntertitel und das ganze Bild ohne Verzerrung dargestellt werden können.

DTG-28_, DTH-28_, DTH-29_, 72FT MS

Empfangsnorm PAL/SECA	M B/G,DK,I/I',H,L/L' und AV-NTSC
Netzspannung 110V - 230V Wechselstrom 50 Hz
Leistungsaufnahme	ca. 69 Watt (DTG-2880_ / DTG-28W5_)ca. 74 Watt (DTG-28A_ / DTG-28B_)ca. 84 Watt (DTH-28_ / DTH-29U_ / 72FT MS)
Musikleistung 2 x 100 Watt
Standby - Leistung unter 3 Watt
Videotext TOP-Text mit 8-Seiten-Speicher
Antennenimpedanz 75 Ohm asymmetrisch
Kanalbelegung	DEUTSCHLAND - VHF ; Kanäle 2-12UHF ; Kanäle 21-69CATV ; Kanäle S1', S2', S3' und S1 bis S41
Senderabstimmung Digital Tuning System (Hyperband -Tuner)
Bildschirmgröße	70 cm diagonal ( DTG-2880_ / DTG-28W5_ / DTG-28A_ / DTG-28B_, DTH-28_)72 cm diagonal (DTH-29U_ / 72FT MS)
OSD - Anzeige	Bildschirm-Dialogsystem in 17 Sprachen( BG, CZ, D, DK, E, F, FIN, GB, GR, H, I, N, NL, PL, RO, RUS, S )
Senderspeicherplätze 100
Anschlüsse	2 x EURO-SCART(VHS,S-VHS), Front-AV (Cinch), Kopfhörer ( 3,5mm Klinkenbuchse)
Tonsystem Zweikanal Stereo	reco ; NiCAM Stereo
Fernbedienung	R-49C05 / R49C10(erfordert zwei 1.5V Batterien, Größe „ AAA“)
Abmessung	760 (B) x 585 (H) x 479 (T)mm ( DTG-28A7.. )745 (B) x 594 (H) x 475 (T)mm ( DTG-28A8.. )804 (B) x 593 (H) x 538 (T)mm ( DTG-28G.. )840 (B) x 512 (H) x 504 (T) mm ( DTG-2880_ / DTG-28W5_ / DTH-2881_ / DTH-28W8_)760 (B) x 616 (H) x 484 (T) mm ( DTH-29U_ / 72FT MS)810 (B) x 514 (H) x 510 (T) mm (DTH-2820...)
Gewicht	ca. 32 kg ( DTG-28A7_ / DTG-28A8_)ca. 35 kg ( DTG-28G_ / DTH-2881_ / DTH-28W8_ / DTH-2820)ca. 38 kg ( DTG - 2880 / DTG-28W5_)ca. 42 kg ( DTZ-29U_ / 72FT MS)
