DF 250-145 - Geschirrspüler GAGGENAU - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Gaggenau
Modell	DF 250-145
Spannungsversorgung	230 V Wechselstrom, 50 Hz
Wasseranschluss	Kalt- oder Warmwasser (max. 60 °C)
Wasserdruck	0,05 – 1 MPa
Enthärtungsanlage	Einstellbar von Stufe 0 bis 7
Programme	Intensiv, Auto, Schnell 55°/65°, Eco 50°70°, Sanft 40°, Vorspülen
Aquasensor	Optische Trübungsmessung zur Wassermengenoptimierung
Intensivtrocknung	Zuschaltbar für höhere Klarspültemperatur
Zeitvorwahl	Bis zu 19 Stunden in Stundenschritten
Oberkorbspülen	Möglich (nur Oberkorb beladen)
Salzbehälter	Fassungsvermögen max. 1,5 kg
Klarspülerbehälter	Zugabemenge stufenlos einstellbar (Werkswert 4)
Sicherheit	Aqua-Stop-System, Kindersicherung (Türschloss zerstörbar)
Siebsystem	Grob-Microsieb, herausnehmbar
Sprüharme	Zwei (oben und unten), abnehmbar zur Reinigung
Abwasserpumpe	Vorhanden, bei Blockierung zugänglich
Kundendienst	Über FD-Nummer auf dem Typenschild
Installation	Unterbau oder Standgerät, mit verstellbaren Füßen

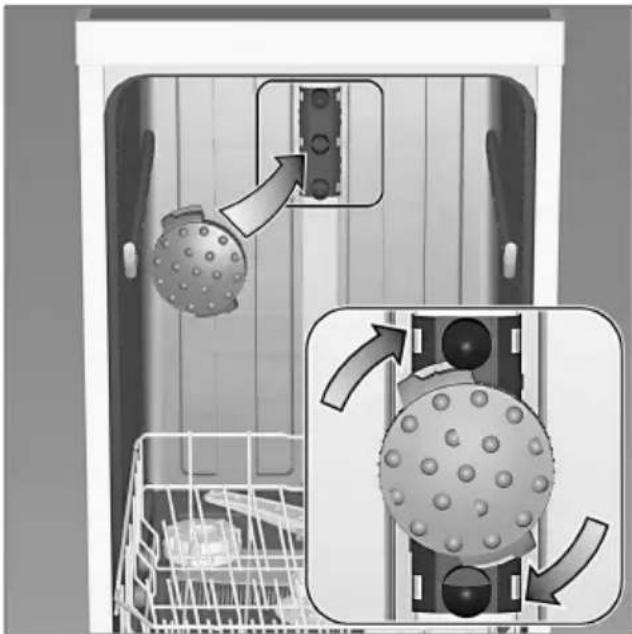

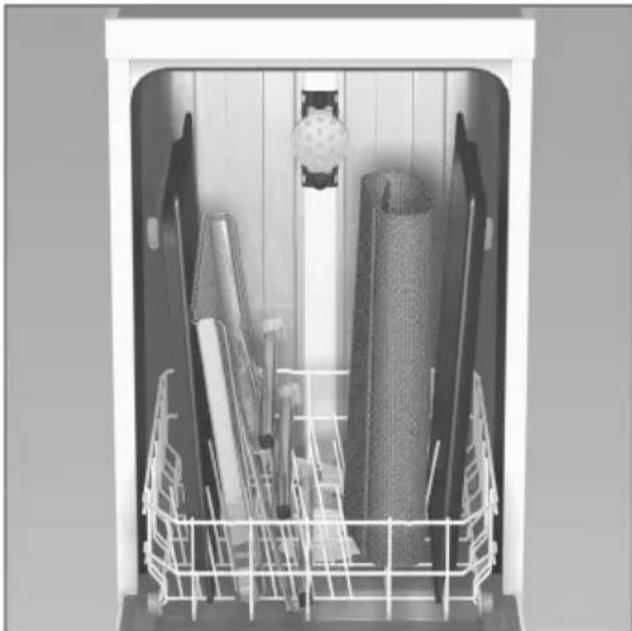

Zubehör (optional)	Backblechsprühkopf, Messerablage

Häufig gestellte Fragen - DF 250-145 GAGGENAU

Wie stelle ich die Enthärtungsanlage ein?

Die Enthärtungsanlage wird eingestellt, indem Sie die Programmtaste B gedrückt halten und den Hauptschalter einschalten. Die Anzeige zeigt den werkseitigen Wert 4. Mit jedem Drücken der Taste B erhöht sich der Wert auf bis zu 7. Anschließend Hauptschalter ausschalten, die Einstellung wird gespeichert. Den Härtegrad Ihres Wassers entnehmen Sie Ihrer Wasserwerksangabe oder dem Kundendienst. Die Tabelle in der Anleitung gibt die Zuordnung.

Wie fülle ich Spezialsalz ein?

Öffnen Sie den Schraubverschluss des Salzbehälters (Vorratsbehälter 24). Vor der ersten Inbetriebnahme ca. 1 Liter Wasser einfüllen. Füllen Sie dann Salz (kein Speisesalz) bis max. 1,5 kg nach. Nach dem Einfüllen sofort den Geschirrspüler einschalten, um Korrosion zu vermeiden. Die Salznachfüllanzeige erlischt erst nach einiger Zeit.

Wie fülle ich Klarspüler ein und stelle die Menge ein?

Klappen Sie den Deckel des Klarspülerbehälters auf (Markierung drücken und lasche anheben). Füllen Sie Klarspüler bis knapp unter den Rand. Deckel schließen. Die Zugabemenge ist stufenlos über einen Regler einstellbar (Werkseinstellung 4). Bei Schlieren am Geschirr verringern (Richtung –), bei Wasserflecken erhöhen (Richtung +).

Was tun bei weißen Flecken auf dem Geschirr?

Weiße Flecken deuten auf zu wenig Reiniger oder fehlendes Salz bei hartem Wasser hin. Überprüfen Sie die Einstellung der Enthärtungsanlage und füllen Sie ggf. Salz nach. Erhöhen Sie die Reinigermenge. Bei phosphatfreiem Reiniger kann es zu Ablagerungen kommen – probieren Sie einen phosphathaltigen Reiniger.

Was tun, wenn das Geschirr nicht trocken wird?

Stellen Sie sicher, dass die Klarspülerzugabemenge ausreichend ist (ggf. erhöhen). Wählen Sie ein Programm mit Trocknung (z.B. Intensivtrocknung einschalten). Öffnen Sie die Tür nicht zu früh nach Programmende. Schalten Sie die Intensivtrocknung über die Programmtaste A ein (gedrückt halten beim Einschalten).

Wie setze ich das Programm zurück (Reset)?

Drücken Sie bei eingeschaltetem Hauptschalter die Programmtasten A und C gleichzeitig ca. 3 Sekunden. Im Display erscheint ein Symbol. Schließen Sie die Tür. Der Reset dauert ca. 1 Minute. Schalten Sie danach den Hauptschalter aus und wieder ein, um ein neues Programm zu starten.

Wie schalte ich die Klarspülernachfüllanzeige aus?

Halten Sie die Programmtaste 3 gedrückt und schalten Sie den Hauptschalter ein, bis die Ziffernanzeige leuchtet. Lassen Sie los. Im Display erscheint 1 für ein oder 0 für aus. Drücken Sie Taste 3, um zwischen 0 und 1 zu wechseln. Schalten Sie den Hauptschalter aus, um die Einstellung zu speichern.

Kann ich 3-in-1 Reiniger verwenden?

Ja, bis zu einer Wasserhärte von 21 °dH können Sie auf zusätzliches Salz und Klarspüler verzichten. Bei härterem Wasser (über 21 °dH) müssen Sie weiterhin Salz verwenden und die Enthärtungsanlage auf Stufe 6 einstellen. Beachten Sie die Hinweise der Reinigerhersteller und die Anleitung für die Einstellung der Nachfüllanzeigen.

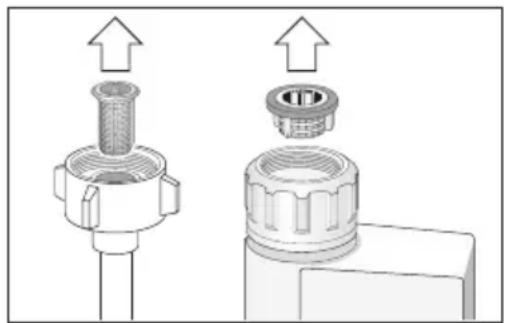

Was bedeutet die Anzeige 'Wasserzulauf prüfen'?

Diese Anzeige leuchtet, wenn kein oder zu wenig Wasser zufließt. Mögliche Ursachen: Wasserhahn geschlossen, Zulaufschlauch geknickt, Sieb am Wasseranschluss verstopft, Wasserdruck zu niedrig. Überprüfen Sie den Wasserhahn und das Sieb. Schalten Sie das Gerät aus, ziehen Sie den Stecker, schließen Sie den Hahn, reinigen Sie das Sieb und schalten Sie wieder ein.

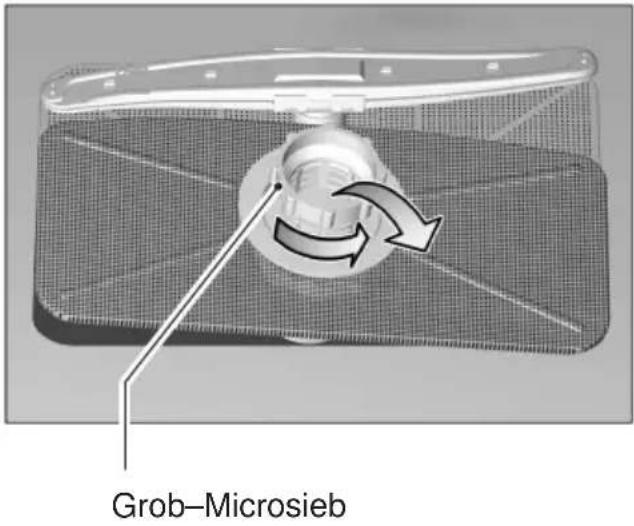

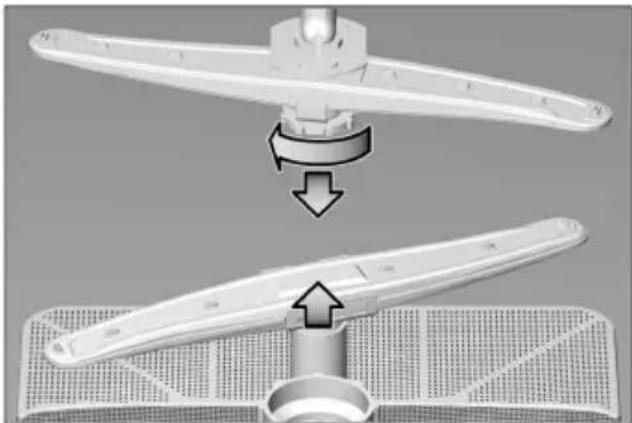

Wie reinige ich die Siebe und Sprüharme?

Siebe: Nach jedem Spülen kontrollieren. Drehen Sie das Grob-Microsieb los, nehmen Sie die Siebgruppe heraus, entfernen Sie Rückstände und spülen Sie unter fließendem Wasser. Setzen Sie die Siebe wieder ein und schrauben Sie fest. Sprüharme: Kontrollieren Sie die Düsen auf Verstopfungen. Ziehen Sie den unteren Sprüharm nach oben ab, schrauben Sie den oberen ab. Reinigen Sie beide unter fließendem Wasser und setzen Sie sie wieder ein.

BEDIENUNGSANLEITUNG DF 250-145 GAGGENAU

de Inhaltsverzeichnis

Sicherheitshinweise 4. Programmübersicht 17.
Gerät kennen lernen 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enthärtungsanlage 7. Wartung und Pflege 20
Spezialsalz einfüllen 8. Fehlersuche 22
Klarspüler einfüllen 9. ........ Kundendienst rufen ........ 25
Nicht für den Geschirrspüler geeignet 10 Hinweise 25
Geschirr einordnen 11.... Installation.... 26
Reiniger 14.... Entsorgung .... 28
auto 3in1 15....

Sicherheitshinweise

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten:
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß:

• Die Wellpappe besteht überwiegend aus Altpapier.
• Die Styropor–Formteile sind FCKW – frei geschäumt.
- Die Polyethylen – Folie (PE) besteht zu einem Teil aus Sekundärrohstoff.
• Die Holzrahmen (falls vorhanden) aus Restholz sind unbehandelt.
• Die Umreifungsbänder (falls vorhanden) bestehen aus Polypropylen (PP).

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations— und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
  — Die Elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Geschirrspülers übereinstimmen.

• Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß und zusätzlich an der Rückseite befestigt werden.

• Bauen Sie Unterbau— oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
  — Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.

• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr).

Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Im täglichen Betrieb

Warnung

Messer und andere Utensilien mit scharfen Spitzen, müssen im Besteckkorb mit den Spitzen nach unten oder im Geschirrkorb in waagrechter Lage eingeordnet werden.

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.

— Das Wasser im Spülraum ist kein Trinkwasser.
- Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
— Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
- Der Geschirrspüler sollte nur kurzzeitig zum be- und entladen geöffnet werden, um Verletzungen wie z.B. durch Stolpern zu verhindern.
- Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Bei Kindern im Haushalt

• Erlauben Sie Kindern nicht, mit dem Geschirrspüler zu spielen oder ihn zu bedienen.
• Halten Sie Kinder vom Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern, es könnten sich noch Reste vom Reiniger darin befinden.
• Achten Sie bei einem hochgebauten Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einzwicken oder quetschen.

Bei auftretenden Schäden

• Reparaturen und Eingriffe dürfen nur durch den Fachmann ausgeführt werden.
• Bei Reparaturen und Eingriffen muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. Wasserhahn zudrehen.

Bei der Entsorgung

- Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.

- Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten. Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

de

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 Hauptschalter
2 Türöffner
3 Zeitvorwahl *
4 Ziffernanzeige/
Programmablaufanzeige
5 Taste Oberkorbspülen *
6 Anzeige "Wasserzulauf prüfen"
7 Salznachfüllanzeige
8 Klarspülernachfüllanzeige
9 Programmtasten

* nicht in allen Modellen enthalten

Geräteinnenraum

20 Oberer Geschirrkorb mit Etagere
21 Zusätzlicher Besteckkorb für den Oberkorb *
22 Oberer Sprüharm
23 Unterer Sprüharm
24 Vorratsbehälter für Spezialsalz
25 Siebe
26 Besteckkorb
27 Unterer Geschirrkorb
28 Verschlussriegel für Reinigerkammer
29 Vorratsbehälter für Klarspüler
30 Reinigerkammer
31 Typenschild

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

– Spezialsalz (nur bei entsprechender Wasserhärte, siehe Anleitung)
- Reiniger
- Klarspüler

Verwenden Sie ausschließlich Produkte, die für Geschirrspüler geeignet sind.

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers.

Enthärtungsanlage einstellen

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
• Einstellwert aus der Wasserhärtetabelle entnehmen.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-stufe	mmol/l	Einstellwert an der Maschine
0 - 6	I	0 -1,1
7 - 8	II	1,2-1,4
9 -10	II	1,5-1,8
11-12	II	1,9-2,1
13-16	II+III	2,2-2,9
17-21	III	3,0-3,7
22-30	IV	3,8-5,4
31-50	IV	5,5-8,9

- Programmtaste B gedrückt halten und 1 Hauptschalter einschalten, dann Tasten loslassen. Die Leuchtanzeige der Taste B und in der Ziffernanzeige der werkseitig eingestellte Einstellwert 4 blinken.

Um die Einstellung zu verändern: Programmtaste B drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert 7 erreicht, springt die Anzeige wieder auf 0

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage wird Wasser benötigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um bis zu 4 Liter.

de

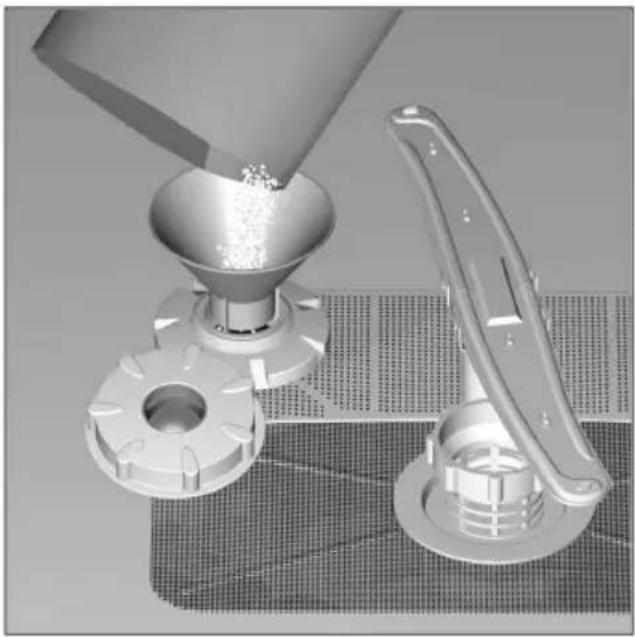

Spezialsalz einfüllen

Wirkungsweise des Salzes

Während des Spülens wird automatisch das Salz aus dem Salzbehälter in den Enthärter geschwemmt und löst dort den Kalk.

Die kalkhaltige Lösung wird aus dem Geschirrspüler gepumpt. Das

Enthärtungssystem ist danach wieder aufnahmebereit.

Dieser Regenerierungsablauf funktioniert nur dann, wenn das Salz im Wasser gelöst ist.

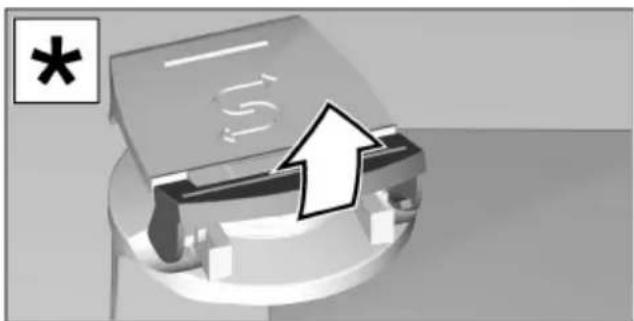

Öffnen Sie den Schraubverschluss des Vorratsbehälters 24.

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser gießen.

Benutzen Sie hierzu die beigelegte Salzeinfüllhilfe.

Füllen Sie dann soviel Salz nach,(kein Speisesalz) bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz einfüllen, wird Wasser verdrängt und läuft ab. Das Salznachfüllen muß deshalb immer unmittelbar vor dem Einschalten des Geschirrspülers erfolgen um Korrosion zu vermeiden. Dadurch erreichen Sie, dass die überlaufende Salzlösung sofort verdünnt und ausgespült wird. Säubern Sie anschließend den Einfüllbereich von Salzresten und schrauben Sie den Behälter zu, ohne den Deckel zu verkanten.

* nicht in allen Modellen enthalten

Die Salznachfüllanzeige 7 in der Blende leuchtet zunächst noch, sie erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Hinweis

Bei dem Einstellwert 0 muss kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salzanzeige ist abgeschaltet. Bei den Einstellwerten 1 bis 7 muss Salz eingefüllt werden.

Warnung

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Sobald die Salznachfüllanzeige 7 in der Blende leuchtet, ist unmittelbar vor dem nächsten Spülgang Salz nachzufüllen. Je nach Spülhäufigkeit und Einstellung der Härtestufe am Gerät kann es mehrere Monate dauern bis Regeneriersalz nachgefüllt werden muss.

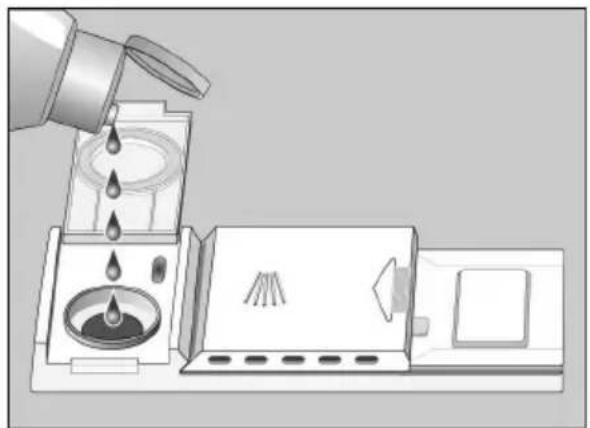

Klarspüler einfüllen

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

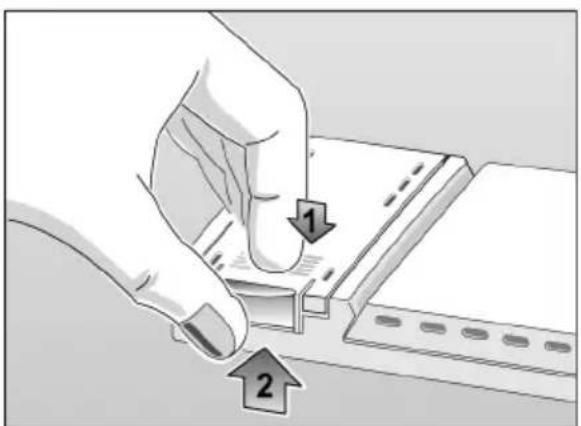

- Deckel des Vorratsbehälters für Klarspüler 29 aufklappen. Drücken Sie hierzu auf die Markierung (1) auf dem Deckel und heben Sie den Deckel gleichzeitig an der Bedienlasche (2) an.

- Klarspüler vorsichtig bis knapp unter den Rand der Einfüllöffnung einlaufen lassen.

- Deckel schließen bis er hörbar einrastet.

Übergelaufenen Klarspüler ggf. mit einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

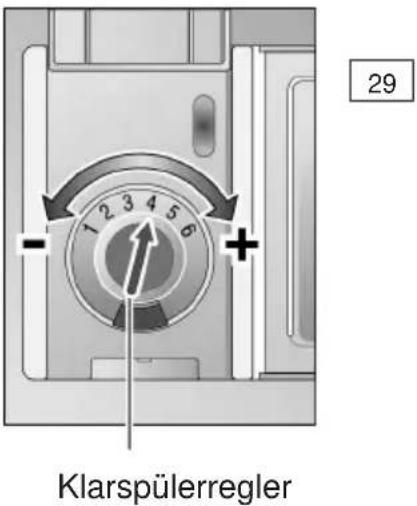

Zugabemenge für Klarspüler einstellen

Die Klarspülerzugabemenge ist stufenlos einstellbar. Der Klarspülerregler wurde werkseitig auf 4 eingestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung – ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zurückbleiben.

29 Klarspülerregler

Klarspülernachfüllanzeige

Sobald die Klarspülernachfüllanzeige in der Blende 8 leuchtet, sollte Klarspüler nachgefüllt werden.

Bei Verwendung von Reinigerprodukten mit integriertem Klarspüler kann die Klarspülernachfüllanzeige ausgeschaltet werden (siehe "Klarspülernachfüllanzeige aus- und einschalten" im Kapitel "auto 3in1").

de

Nicht für den Geschirrspüler geeignet

Nicht im Geschirrspüler reinigen sollten Sie:

— Besteck— und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet.
- Empfindliche Dekorgläser, Kunstgewerbliches Geschirr und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.
- heißwasserempfindliche Kunststoffteile.
- Kupfer- und Zinngeschirr.
— Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.
- Materialien, die sich voll saugen, wie Schwämme und Tücher.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Glas- und Geschirrschäden

Ursachen:

— Glasart und Glasherstellungsverfahren.
- chemische Zusammensetzung des Reinigers.
- Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Nur Oberkorbspülen \*

* bei einigen Modellen

Wenn Sie wenig Geschirr zu spülen haben, beladen Sie nur den Oberkorb und schalten das 'Oberkorbspülen' ein. Damit sparen Sie Energie und Wasser. Beim Oberkorbspülen muss der Unterkorb leer sein. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Zugabe.

Geschirr einordnen

Geschirr einräumen

— Grobe Speisereste entfernen.
Vorspülen unter fließendem Wasser ist nicht nötig.
— Geschirr so einräumen, dass

• alle Gefäße, wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.
• es sicher steht und nicht kippen kann.
• es die Drehung der beiden Sprüharme im Betrieb nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Geschirr ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

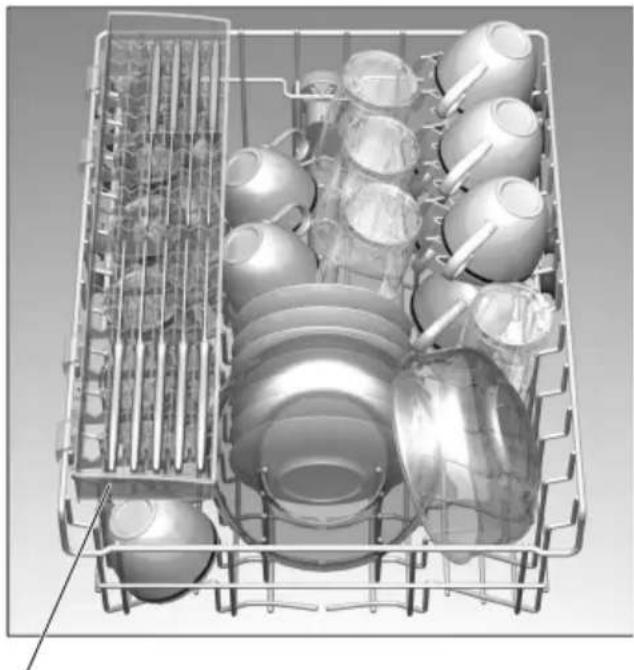

Tassen und Gläser

Oberer Geschirrkorb 20

* nicht in allen Modellen enthalten

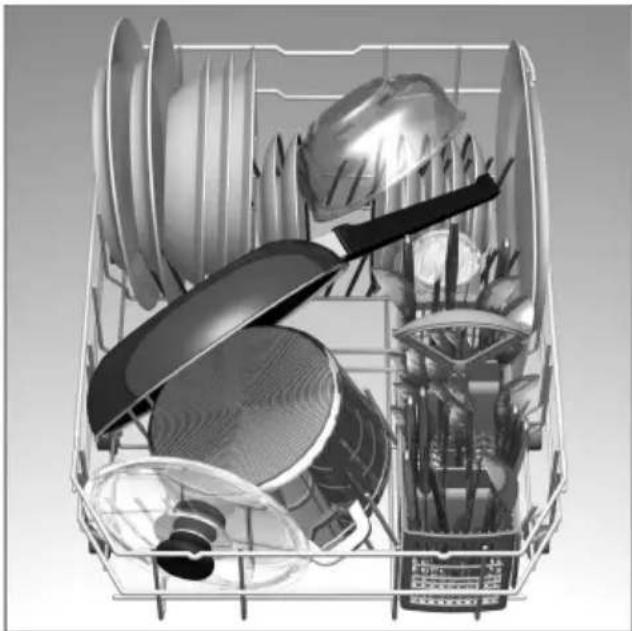

Töpfe

Unterer Geschirrkorb 27

Bestecke sollten Sie immer unsortiert mit der Essfläche nach unten einordnen. Der Sprühstrahl erreicht so die einzelnen Teile besser.

Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Etagere (bei einigen Modellen) oder auf die Messerablage (als Zubehör erhältlich).

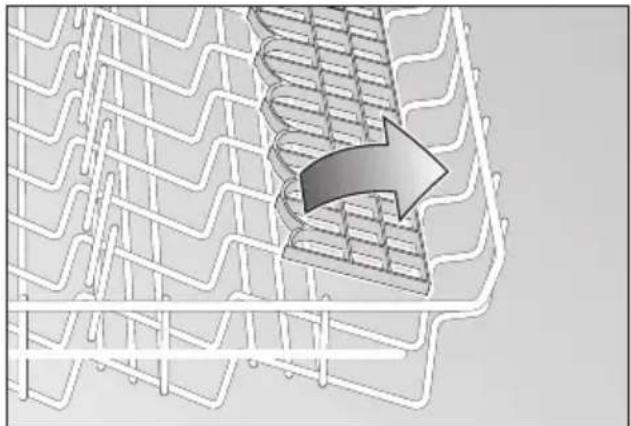

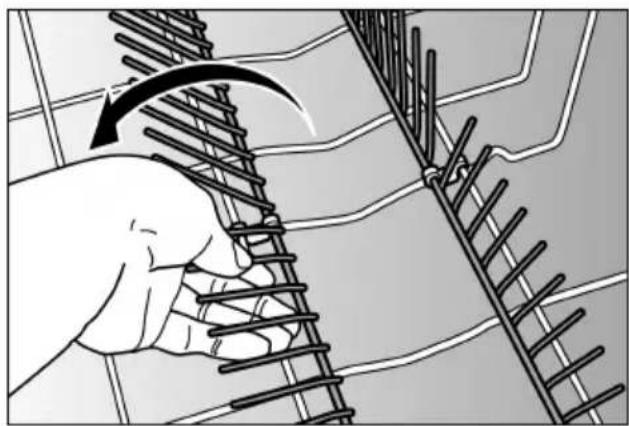

Klappstacheln \*

* bei einigen Modellen Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

* bei einigen Modellen Langstielige und hohe Gläser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Gläser, Tassen und kleine Schüsseln finden auf der Etagere Platz. Die Etagere können Sie nach Belieben ein- und ausschwenken.

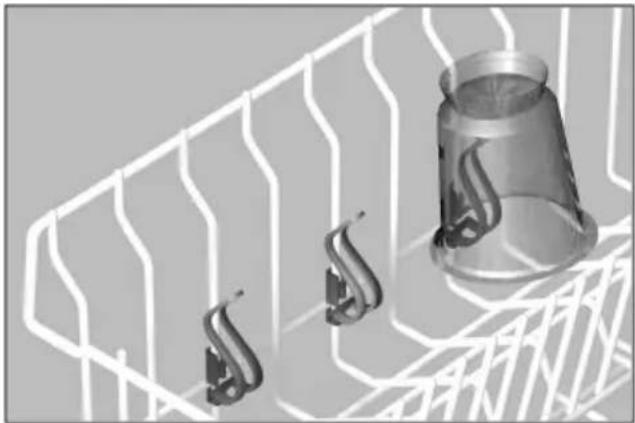

Kleinteilehalter \*

* bei einigen Modellen Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

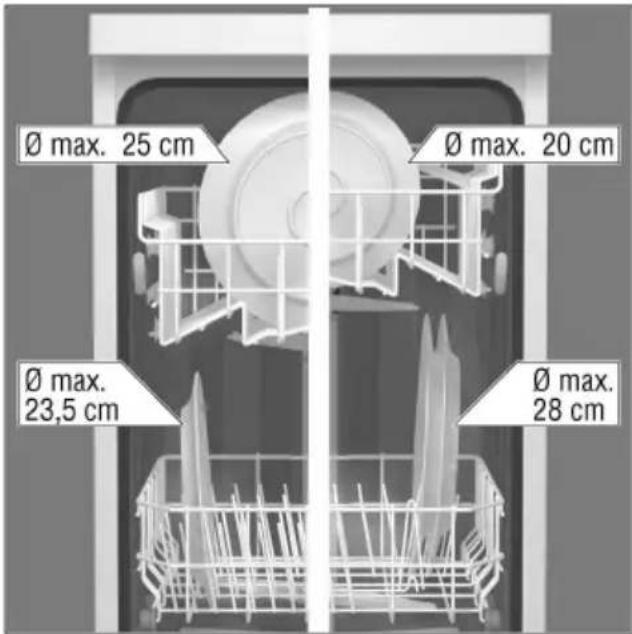

Korbhöhe verstellen \*

* bei einigen Modellen

Ø max. 25 cm Ø max. 20 cm Ø max. 23,5 cm Ø max. 28 cm

Der obere Geschirrkorb kann nach Bedarf auf den oberen Rollen oder den unteren Rollen benutzt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten.

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

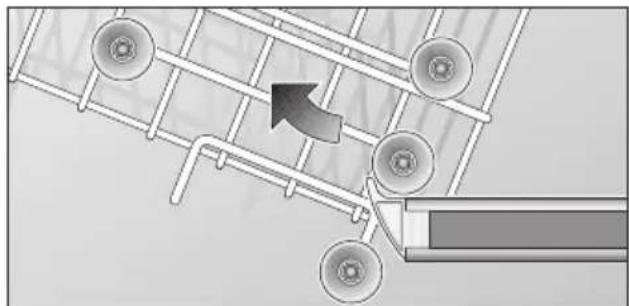

Oberkorb mit oberen und unteren Rollenpaaren

— Ziehen Sie den Oberkorb heraus.
— Entnehmen Sie den Oberkorb und hängen Sie ihn auf den oberen bzw. unteren Rollen wieder ein.

Oberkorb mit seitlichen Hebeln (Rackmatic)

- Ziehen Sie den Oberkorb heraus.

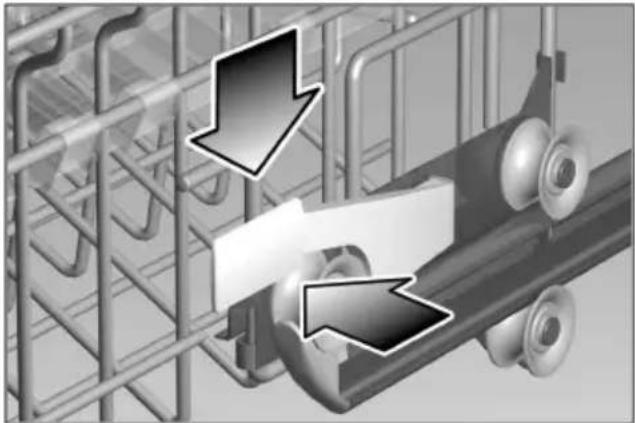

- Zum Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei jedes Mal den Korb seitlich am oberen Rand mit der Hand fest. So vermeiden Sie, dass der Korb ruckartig nach unten fällt (und eventuell Geschirr beschädigt wird).

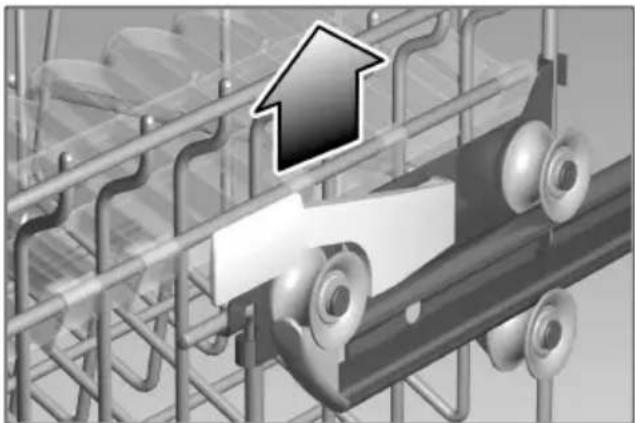

— Zum Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.
- Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Backblechsprühkopf \*

* bei einigen Modellen Große Bleche oder Gitter können Sie mit Hilfe des Backblechsprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 2 Backbleche und 2 Gitter).

Hinweis zum Reiniger

In Ihrem Geschirrspüler können Sie die im Handel befindlichen flüssigen oder pulverförmigen Markenreiniger für Geschirrspüler bzw. TABS verwenden (kein Handspülmittel!).

Es gibt derzeit auf dem Markt drei Reinigertypen:

1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen. Abhilfe bringt die Zugabe einer größeren Reinigermenge. Bei der Verwendung chlorfreier Reiniger kann es durch eine geringere Bleichwirkung zu verstärkten Teerückständen oder Verfärbungen auf Kunststoffteilen kommen.

Abhilfe bringt hier:

• .die Nutzung eines stärkeren Spülprogramms oder
• die Zugabe einer größeren Reinigermenge oder
• die Verwendung von chlorhaltigen Reinigern.

Ob ein Reiniger für Silberteile geeignet ist, finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

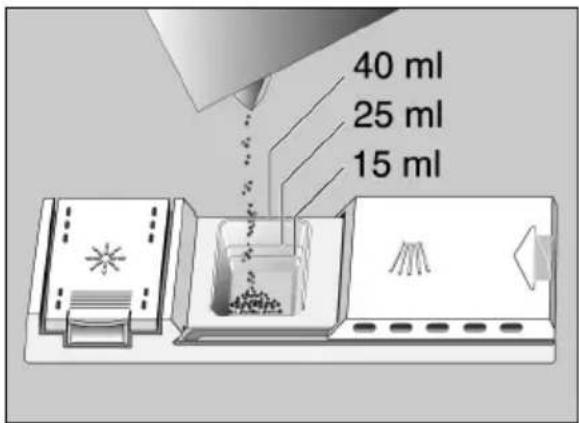

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen dabei, die richtige Menge einzufüllen. Die Kammer fasst bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 ml Reiniger. Voll gefüllt passen 40 ml in die Kammer.

40 ml 25 ml 15 ml

Sollte die Reinigerkammer 30 noch geschlossen sein, betätigen Sie den Verschlussriegel 28, um sie zu öffnen.

Reiniger einfüllen

- Reiniger in die Kammer 30 einfüllen. Für die korrekte Dosierung beachten Sie bitte die Herstellerhinweise auf der Packung des Reinigers.

Hinweis

Durch unterschiedliches Auflöseverhalten der Reinigertabletten verschiedener Hersteller kann sich eventuell bei kurzen Programmen nicht die volle Reinigungskraft entfalten. Pulverreiniger eignen sich besser für diese Programme.

- Beim "Intensiv"-Programm (bei einigen Modellen) zusätzlich ca. 10 – 15 ml Reiniger auf die Gerätetür schütten. Bei Verwendung von Tabs, eine Tablette zusätzlich auf die Gerätetür legen.

Spartipp

Wenn Ihr Geschirr nur wenig verschmutzt ist, genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

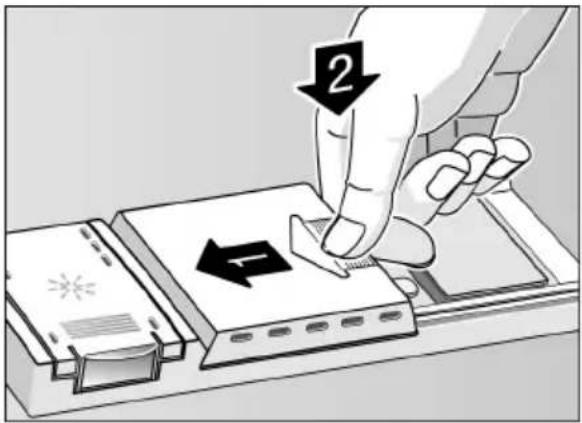

- Deckel der Reinigerkammer schließen. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf drücken, so dass der Verschluss hörbar einrastet.

- Bei der Verwendung von TABS entnehmen Sie bitte der Herstellerpackung, wo Sie die TABS platzieren sollen (z.B. Besteckkorb, Reinigerkammer usw.). Achten Sie darauf, dass auch bei der Verwendung von TABS der Deckel der Reinigerkammer geschlossen ist.

auto 3in1

Die Verwendung von sogenannten kombinierten Reinigerprodukten kann den Einsatz von Klarspüler und/oder Salz überflüssig machen.

Derzeit sind verschiedene Arten kombinierter Reinigerprodukte erhältlich.

• 3in1: Sie enthalten Reiniger, Klarspüler und Salzfunktion.
• 2in1: Sie enthalten Reiniger und Klarspüler oder Salzfunktion.

Unbedingt prüfen um welche Art des Reinigers oder Kombiproduktes es sich handelt!

Die Gebrauchsanleitung oder die Hinweise auf der Verpackung sind unbedingt zu beachten.

Das Spülprogramm passt sich automatisch so an, dass immer das best mögliche Spül- und Trocknungsergebnis erzielt wird.

Folgende wichtige Hinweise sind bei Verwendung von kombinierten Reinigungsprodukten zu beachten:

• Nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) kann auf Regeneriersalz verzichtet werden. Sonstige Einstellungen am Gerät sind überflüssig.
• Bei Wasserhärten von über 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) ist die Verwendung von Salz dennoch erforderlich. Füllen Sie Salz in den Salzbehälter 24 und stellen Sie die Enthärtungsanlage auf Stufe 6.

Wenden Sie sich im Zweifelsfall an den Reinigungsmittelhersteller, insbesondere wenn:

— das Geschirr nach Programmende sehr nass ist.
- kalkige Beläge entstehen.

de

Hinweis

Optimale Spül- und

Trocknungsergebnisse erzielen Sie durch die Verwendung von herkömmlichen Reinigungsmitteln in Verbindung mit getrennter Anwendung von Salz und Klarspüler.

Die Beachtung der Gebrauchsanleitung oder der Hinweise auf der Verpackung der kombinierten Reinigungsmittel entscheidet über deren Wirksamkeit.

Hinweis

Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von 3in1 Produkten einwandfrei ab.

Wenn die Klarspülernachfüllanzeige 8 oder Salznachfüllanzeige 7 stört, und Sie diese abschalten möchten, gehen Sie wie folgt vor:

Klarspülernachfüllanzeige aus- und einschalten

Sie können die Klarspülernachfüllanzeige 8 ein- oder ausschalten. Diese

Funktion kann wie folgt geändert werden.

• Programmtaste 3 gedrückt halten und Hauptschalter 1 solange drücken bis die Ziffernanzeige leuchtet, anschließend Tasten loslassen. In der Ziffernanzeige 4 erscheint (Klarspülernachfüllanzeige ein).
• Durch drücken der Programmtaste 3 können Sie die Klarspüleranzeige aus- 0 oder einschalten 1
• Hauptschalter 1 ausschalten; die Einstellung bleibt gespeichert.

Salznachfüllanzeige / Enthärtung aus- und einschalten

• Programmtaste B gedrückt halten und 1 Hauptschalter einschalten, dann Tasten loslassen.
  Die Leuchtanzeige der Taste B und in der Ziffernanzeige der werkseitig eingestellte Einstellwert H4 blinken.

Um die Einstellung zu verändern: Programmtaste B drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert H7 erreicht, springt die Anzeige wieder auf H0 (Die Salznachfüllanzeige / Enthärtungsanlage ist ausgeschaltet).

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage werden ca. 4 Liter Wasser benötigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um 0 bis maximal 4 Liter.

Hinweis

Falls Sie Reinigungsmittel und Klarspüler getrennt verwenden bzw. von kombinierten Reinigungsmitteln auf herkömmliche Reinigungsprodukte umstellen, beachten Sie, dass die Klarspülernachfüllanzeige eingeschaltet und die Enthärtungsanlage auf die richtige Wasserhärte eingestellt ist.

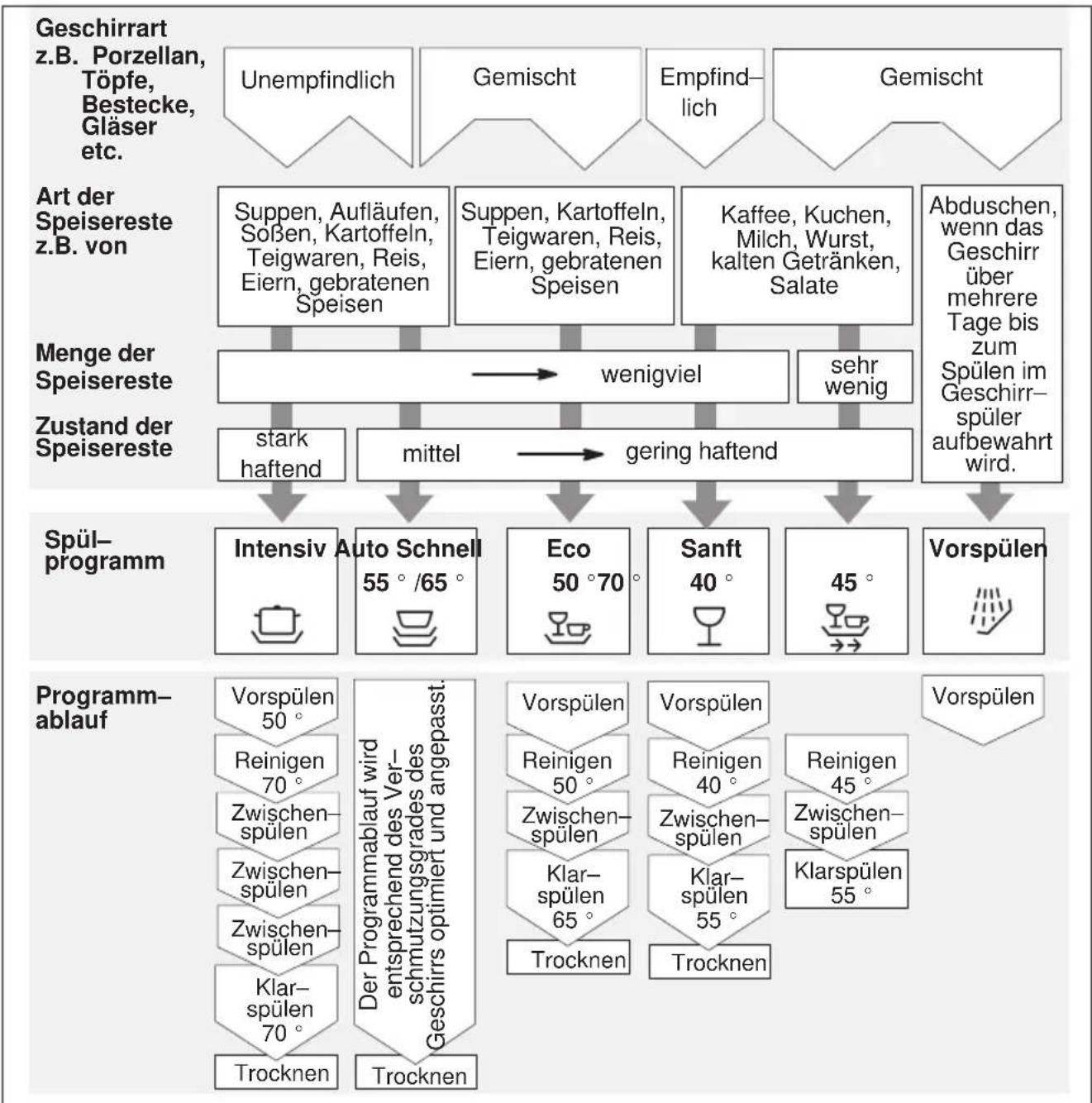

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme Ihres Gerätes entnehmen Sie bitte Ihrer Bedienblende.

    subgraph Art der Speisereste z.B. von
        G["Suppen, Aufläufen, Soßen, Kartoffeln, Teigwaren, Reis, Eiern, gebratenen Speisen"] --> H["wenigviel"]
        I["Suppen, Kartoffeln, Teigwaren, Reis, Eiern, gebratenen Speisen"] --> H
        J["Kaffee, Kuchen, Milch, Wurst, kalten Getränken, Salate"] --> H
        K["Abduschen, wenn das Geschirr über mehrere Tage bis zum Spülen im Geschirrspüler aufbewahrt wird."] --> L["sehr wenig"]

    end

    subgraph Menge der Speisereste
        M["Stark haftend"] --> N["Intensiv Auto Schnell 55°/65°"]
        M --> O["mittel"]
        M --> P["gering haftend"]
    end

    subgraph Zustand der Speisereste
        Q["Eco 50°70°"] --> R["Sanft 40°"]
        S["45°"] --> T["Vorspülen"]
    end

    subgraph Spül-programm
        U["Intensiv Auto Schnell 55°/65°"] --> V["Spül-programm"]
        W["Auto Schnell 55°/65°"] --> X["Auto-programm"]
        Y["Eco 50°70°"] --> Z["Auto-programm"]
        AA["Sanft 40°"] --> AB["Auto-programm"]
        AC["Vorspülen"] --> AD["Spül-programm"]
    end

    subgraph Programm-ablauf
        AE["Vorspülen 50°"] --> AF["Programm-ablauf"]
        AG["Reinigen 70°"] --> AH["Programm-ablauf"]
        AI["Zwischen-spülen"] --> AJ["Programm-ablauf"]
        AK["Zwischen-spülen"] --> AL["Programm-ablauf"]
        AM["Zwischen-spülen"] --> AN["Programm-ablauf"]
        AO["Klar-spülen 70°"] --> AP["Programm-ablauf"]
        AQ["Trocknen"] --> AR["Programm-ablauf"]
        AF --> AS["Der Programmablauf wird entsprechend des Ver- schmutzungsgrades des Geschirrs optimiert und angepasst."]
        AH --> AS
        AI --> AS
        AK --> AS
        AM --> AS
        AO --> AS
        AP --> AS
        AR --> AS
        AS --> AT["Vorspülen"]
        AS --> AU["Vorspülen"]
        AS --> AV["Vorspülen"]
        AS --> AW["Vorspülen"]
        AS --> AX["Vorspülen"]
    end

    B --> H
    C --> H
    D --> H
    E --> H
    F --> H
    H --> AI
    H --> AJ
    H --> AK
    H --> AL
    H --> AM
    H --> AN
    H --> AO
    H --> AQ
    H --> AR
    H --> AS
    H --> AT
    H --> AU
    H --> AV
    H --> AW

Programmauswahl

Anhand der Geschirrart und der Menge bzw. des Zustandes der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Die zugehörigen Programmdaten finden Sie in der Kurzanleitung.

Geschirrspülen

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die Programmdaten finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen. Durch:

— unterschiedliche Geschirrmenge
- Zulauftemperatur des Wassers
- Wasserleitungsdruck
- Umgebungstemperatur
- Netzspannungstoleranzen
- und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

können größere Abweichungen auftreten. Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 4 bezogen.

Aquasensor \*

* bei einigen Modellen

Der Aquasensor ist eine optische Messeinrichtung, mit der die Trübung des Spülwassers gemessen wird. Durch eine Lichtschranke kann die Verschmutzung des Wassers durch gelöste Speisereste wie z.B. Ei, Fett und Haferflocken erkannt werden.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und / oder die Temperatur angepasst werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. Auf diese Weise wird der Wasserverbrauch bei "geringerer" Verschmutzung des Geschirrs um ca. 4 Liter gesenkt.

Gerät einschalten

— Wasserhahn vollständig öffnen.
- Hauptschalter 1 einschalten. Die Anzeigen des zuletzt gewählten Programmes leuchten auf. Dieses Programm läuft ab, wenn nicht eine andere Programmtaste 9 gedrückt wird.
- Für Geräte mit Oberkorbspülen: Wenn nur der Oberkorb beladen ist, drücken Sie die Oberkorbspülentaste 5.
- In der Ziffernanzeige 4 erscheint die voraussichtliche Programmdauer.
- Tür schließen. Der Programmablauf startet automatisch.

Optische Anzeige während des Programmablaufes\*

* bei einigen Modellen

Während des Programmablaufs, erscheint ein Lichtpunkt auf dem Fußboden unterhalb der Gerätetür. Geschirrspülertür erst dann öffnen, wenn der Lichtpunkt am Fußboden nicht mehr sichtbar ist. Bei Hocheinbau mit bündig abschließender Möbelfront ist der Lichtpunkt nicht sichtbar.

Restlaufanzeige

Nach dem Starten erscheint in der Ziffernanzeige 4 die zu erwartende Programmlaufzeit. Die Programmlaufzeit wird von der Wassertemperatur, der Geschirrmenge, sowie vom Grad der Anschmutzung beeinflußt. Durch Veränderungen dieser Bedingungen kann die Laufzeit (abhängig vom gewählten Programm) stark variieren. Da die Beeinflussung erst während eines Programmablaufes erkannt wird, können dadurch größere Zeitsprünge auftreten.

Zeitvorwahl \*

* bei einigen Modellen

Sie können den Programmstart in Stundenschritten bis zu 19 Stunden verzögern.

• Gerät einschalten.
• Taste Zeitvorwahl 3 solange drücken bis die Ziffernanzeige 4 auf in springt.
• Taste Zeitvorwahl so oft drücken, bis die angezeigte Zeit Ihren Wünschen entspricht.
• Zum Löschen der Zeitvorwahl die Taste Zeitvorwahl 3 so oft drücken, bis in der Ziffernanzeige Oh erscheint. Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programmende wird durch einen Summton akustisch angezeigt. Diese Funktion kann wie folgt geändert werden:

- Funktionstaste C gedrückt halten und Hauptschalter 1 einschalten, dann Tasten loslassen.

Die Funktionstaste C blinkt, und in der Ziffernanzeige leuchtet der werkseitig eingestellte Wert 2 (halblaut).

Um die Einstellung zu verändern: Funktionstaste C drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert 3 erreicht, springt die Anzeige wieder auf 0 (aus).

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Gerät ausschalten

Einige Minuten nach Programmende:

— Nach Programmende Tür öffnen.
- Hauptschalter 1 ausschalten.
- Wasserhahn zudrehen (entfällt bei Aqua–Stop).
- Geschirr nach dem Abkühlen entnehmen.

Programm unterbrechen

• Tür vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Hauptschalter 1 ausschalten.
  — Leuchtanzeige erlischt. Das Programm bleibt gespeichert.

Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeheizt hat und die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen.

Andernfalls kann durch Expansion die Gerätetür aufspringen.

- Um den Programmablauf fortzusetzen, Hauptschalter wieder einschalten und Tür schließen.

Programm abbrechen (Reset)

- Nur bei eingeschaltetem Hauptschalter: Programmtasten A und C gleichzeitig ca. 3 Sek. drücken. Die Ziffernanzeige zeigt

• Tür schließen.
  — Der Programmablauf dauert ca. 1 Min.
• Den Hauptschalter 1 nach dem Ablauf ausschalten.
• Reinigerkammer 30 schließen.

Für einen Neustart Hauptschalter 1 wieder einschalten und gewünschtes Programm wählen.

de

Programmwechsel

Nachdem Sie das Gerät eingeschaltet haben, ist innerhalb von 2 Min. ein Programmwechsel möglich.

Sollte danach ein Programmwechsel notwendig sein, werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt.

Die neue angezeigte Restzeit setzt sich aus der Restzeit des vorangegangenen Programmabschnittes und der Restzeit des neu gewählten Programmes zusammen.

Intensivtrocknung

Durch Aktivieren der Funktion "Intensivtrocknung" erhalten Sie in allen Programmen eine höhere Temperatur im Klarspülen und somit ein verbessertes Trocknungsergebnis. (Achten Sie bei höherer Temperatur auf empfindliche Geschirrteile.)

• Programmtaste A gedrückt halten und Hauptschalter 1 einschalten.
• Beide Tasten loslassen. Die Ziffernanzeige 4 blinkt (ein) oder (aus).
• Um die Einstellung zu ändern, Programmtaste A drücken.
• Hauptschalter 1 ausschalten; die Einstellung bleibt gespeichert.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
• Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung regelmäßig mit einem feuchten Tuch abwischen, um Ablagerungen zu entfernen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig feucht ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Achtung!

Niemals andere chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz

— Die Salznachfüllanzeige 7 kontrollieren. Gegebenenfalls füllen Sie Salz auf.

Klarspüler

- Sobald die Klarspülernachfüllanzeige in der Blende 8 leuchtet, sollte Klarspüler nachgefüllt werden.

Siebe

Die Siebe 25 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nach dem Losdrehen des Grob-Microsiebes können Sie die Siebgruppe herausnehmen. Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Siebgruppe einsetzen und das Grob-Microsieb festschrauben.

Grob-Microsieb

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 22 und 23 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm 23 nach oben abziehen.
• Oberen Sprüharm 22 abschrauben.
• Sprüharme unter fließendem Wasser reinigen.

- Sprüharme wieder einrasten bzw. festschrauben.

de

Abwasserpumpe \*

* bei einigen Modellen

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. In diesem Fall:

• Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
• ggf. Wasser ausschöpfen.
• Siebe 25 ausbauen.
  — Schraube an der Abdeckung lösen (Torx T 20) und Abdeckung entnehmen.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung wieder einsetzen und festschrauben.
  — Siebe wieder einsetzen und festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von nicht Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.

• Wasserhahn nicht geöffnet.

• Sieb am Wasserzulaufschlauch verstopft.
  Gerät ausschalten und Gerätestecker ziehen.
  Wasserhahn zudrehen. Danach das Sieb, das sich am Anschluss des Zulaufschlauchs befindet, säubern. Zum Schluss Stromversorgung wiederherstellen, Wasserhahn öffnen und Gerät einschalten.

- Unterer Sprüharm dreht sich schwer.

- Sprüharm durch Kleinteile oder Speisereste blockiert.

- Deckel der Reinigerkammer lässt sich nicht schließen.

- Reinigerkammer überfüllt.

- Mechanismus durch verklebte Reinigerreste blockiert.

- Kontrolllampen gehen nach dem Spülen nicht aus.

- Hauptschalter noch eingeschaltet.

- Wasserzulauf prüfen" 6 leuchtet.

- Wasserhahn geschlossen.

- Wasserzulauf unterbrochen.

— Sieb am Wasserzulauf verstopft.

- Zulaufschlauch geknickt.

- Reinigerreste kleben nach dem Spülen in der Reinigerkammer.

- Kammer war beim Einfüllen feucht, Reiniger nur in trockene Kammer einfüllen.

Nachfüllanzeige für Klarspüler und/oder Salz leuchtet nicht.

- Klarspülernachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)

- Salznachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)

- Nach Programmende bleibt Wasser im Gerät stehen.

— Der Abwasserschlauch ist verstopft oder geknickt.
— Die Abwasserpumpe ist blockiert.
— Die Siebe sind verstopft.
- Das Programm ist noch nicht beendet. Programmende abwarten (Ziffernanzeige zeigt 0).
- Funktion "Reset" ausführen.

... beim Spülen

- Ungewöhnliche Schaumbildung

- Handspülmittel im Vorratsbehälter für Klarspüler.

- Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

- Gerät bleibt während des Spülens stehen.

- Stromzufuhr unterbrochen.

- Wasserzulauf unterbrochen.

● Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

- Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

de

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben.

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
  — Der Geschirrkorb war überfüllt.
  — Die Geschirrteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.
  — Die Sprüharmdüsen sind durch Speisereste verstopft.
  — Siebe sind verstopft.
  — Siebe falsch eingesetzt.
  — Abwasserpumpe blockiert.

- Auf Kunststoffteilen entstehen Verfärbungen.

- Zu wenig Reiniger eingefüllt.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig.

• Zu wenig Reiniger eingefüllt.
• Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.
• Trotz harten Wassers kein Spezialsalz eingefüllt.
• Enthärtungsanlage auf einen zu geringen Wert eingestellt.

— Der Schraubverschluss des Salzbehälters ist nicht fest zugedreht.
- Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken.

• Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.
• Programm ohne Trocknung gewählt.
• Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

Gläser bekommen stumpfes Aussehen.

- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

- Tee oder Lippenstiftreste sind nicht vollständig entfernt.

— Der Reiniger hat eine zu geringe Bleichwirkung.
- Zu geringe Spültemperatur gewählt.

• Rostspuren am Besteck

— Besteck nicht ausreichend rostbeständig.
— Salzgehalt im Spülwasser zu hoch, da
— Schraubverschluss des Salzbehälters nicht fest zugedreht.
— Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden blind und verfärben sich, die Beläge sind nicht abzuwischen.

• Ungeeigneten Reiniger eingefüllt.
  — Gläser nicht spülmaschinenfest.

- Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen.

- Klarspülerzugabemenge auf einen zu hohen Wert eingestellt.

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst–Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD–Nummer (2) an, die Sie auf dem Typenschild 31 an der Gerätetür finden.

1 FD 2

Achtung

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Hinweise

Hinweise für Vergleichsprüfungen

Die Bedingungen für die Vergleichsprüfungen finden Sie auf dem Zusatzblatt "Hinweise für Vergleichsprüfungen". Die Verbrauchswerte für die entsprechenden Programme sind in der Kurzanleitung dargestellt.

Allgemeines

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

de

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

– Überprüfen bei Anlieferung
- Aufstellen
- Abwasseranschluss
– Frischwasseranschluss
– Elektrischer Anschluss

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluss

Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen. Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist.(Achten Sie darauf, das kein Verschlussdeckel im Ablauf das abfließen des Abwassers verhindert!)

Frischwasseranschluss

Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen. Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist. Bei Austausch des Gerätes muss immer ein neuer Wasser–Zulaufschlauch für den Anschluss an die Wasserversorgung verwendet werden, der bisherige Zulaufschlauch darf nicht wiederverwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen.

Erforderliche Absicherung siehe Typenschild 31.

Die Steckdose muss nahe dem

Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluss dürfen nur durch den Fachmann erfolgen.

Bei der Verwendung eines

Fehlerstrom–Schutzschalters darf nur ein

Typ mit dem Zeichen 📄 eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als Erstes vom Stromnetz.

• Netzstecker ziehen.
  – Wasserzulauf abdrehen.
  – Abwasser– und Frischwasseranschluss lösen.
  – Befestigungsschrauben unter der Arbeitsplatte lösen.
• Wenn vorhanden, Sockelbrett demontieren.
  – Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren. Lose Teile sichern. Gerät nur aufrecht transportieren.

• Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.
  — Das Gerät muss durch folgende Schritte entleert werden:

- Wasserhahn öffnen.

- Hauptschalter einschalten.

- Programm B wählen. In der Ziffernanzeige erscheint die Programmdauer in Minuten.

- Tür schließen.

- Warten, bis ca. 4 Minuten abgelaufen sind.

- Programm durch gleichzeitiges Drücken der Tasten A und C beenden.

— Die Zeitanzeige geht auf 0

- Tür schließen.

- Nach einer weiteren Minute das Gerät ausschalten.

- Wasserhahn schließen.

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss und Kindersicherung (falls vorhanden) zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit, und entsorgen Sie die Verpackung umweltgerecht. Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol). Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen für umweltbewusstes Recycling möglich.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Entsorgung der Verpackung

- Entsorgen Sie das

Verpackungsmaterial bitte ordnungsgemäß.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

• Die Wellpappe besteht überwiegend aus Altpapier.
- Die Styropor–Formteile sind FCKW – frei geschäumt.
• Die Polyethylen – Folie (PE) besteht zu einem Teil aus Sekundärrohstoff.

• Die Holzrahmen (falls vorhanden) aus Restholz sind unbehandelt.
- Die Umreifungsbänder (falls vorhanden) bestehen aus Polypropylen (PP).

Entsorgung ausgedienter Geräte

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten. Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

de Änderungen vorbehalten

AQUA-STOP-Garantie

(entfälltbeiGerätenohneAqua-Stop)

ZusätzlichzuGewährleistungsansprüchengegendenVerkäuferausdemKaufvertrag ____ und zusätzlichzuunsererGerätegarantie ____ leistenwirErsatzzufolgendenBedingungen:

1. SolltedurcheinenFehlerunseresAqua-Stop-SystemseinWasserschadenverursacht werden, soersetzenwirSchädenprivaterGebraucher.
2. Diese Haftungsgarantiegiltfür die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchsist, dass das Gerät mit Aqua–Stopfachgerecht entsprechend unserer Anleitung auf gestellt und dangeschlossen ist. „Diesschließtauch die fachgerechtemontierte Aqua–Stop–Verlängerung (Originalzubehör) mitein.“ Unsere Garantiererstreckts sichnichtaufdefekte Zuleitungen oder Armaturenbiszum Aqua–Stop-Anschlussam Wasserhahn.
4. Gerätemit Aqua–Stopbrauchen Siegrundsätzlich während des Betriebs nicht zubeaufsichtigen bzw. danachdurch Schließendes Wasserhahnszusichern. Lediglich für den Falleinerlängeren Abwesenheit von Ihrer Wohnung, z.B. beim mehr wöchigem Urlaub, ist der Wasserhahnzuschließen.

ReparaturauftragundBeratungbeiStörungen

D 01801 / 11 22 11

3,9 Ct./Min aus dem Festnetz der T-Com;

A 0810 / 240 260

Mobil ggfs. abweichend

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im beiliegenden

Kundendienst-Verzeichnis.

Internet: www.gaggenau.com

GAGGENAU

GAGGENAUHAUSGERÄTEGMBH

CARL-WERY-STR.34-D-81739MÜNCHEN

9000111466de(8507-2)

4501
