Produkttyp	Einbaugeschirrspüler
Modell	DI 461-110
Marke	Gaggenau
Energieeffizienzklasse	A++
Reinigungseffizienzklasse	A
Trocknungseffizienzklasse	A
Maße (H × B × T)	86,5 cm × 59,8 cm × 57,5 cm
Nutzinhalt	14 Maßgedecke
Geräuschpegel	44 dB(A)
Wasserverbrauch pro Betriebszyklus	9,5 Liter
Stromverbrauch pro Betriebszyklus	0,95 kWh
Programme	Eco, Intensiv, Normal, Schnell, Vorspülen
Zusatzfunktionen	VarioSpeed, PerfectDry, AquaStop
Bedienung	Elektronisch mit LED-Display
Besteckschublade	Ja, dritte Ebene
Körbe	Oberkorb höhenverstellbar, Unterkorb mit Sprüharmen
Filter	Selbstreinigendes Filtersystem
Schutz gegen Wasserschäden	AquaStop mit Doppelwandschlauch
Anschlusswert	220–240 V, 50 Hz, 10 A
Standby-Verbrauch	< 0,5 W
Lieferumfang	Gerät, Bedienungsanleitung, Montagematerial, Kurzanleitung
Reparaturfreundlichkeit	Ersatzteile 10 Jahre verfügbar
Garantie	2 Jahre, verlängerbar
Einbauart	Vollintegrierbar, Blende aus Edelstahl

Häufig gestellte Fragen - DI 461-110 GAGGENAU

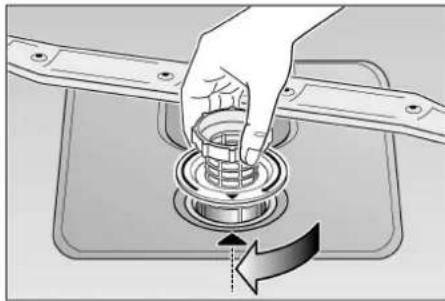

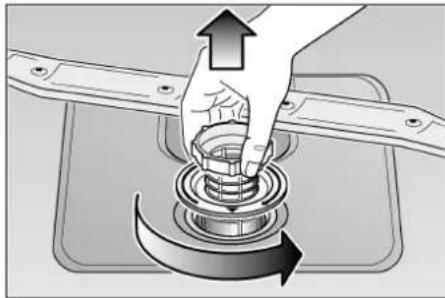

Wie reinige ich die Filter meines Gaggenau DI 461-110?

Entfernen Sie den Unterkorb und drehen Sie den Filtereinsatz gegen den Uhrzeigersinn. Spülen Sie den Filter unter fließendem Wasser ab und setzen Sie ihn wieder ein. Achten Sie auf korrekten Sitz.

Wo fülle ich Klarspüler nach?

Öffnen Sie die Klarspülerkammer im Türinneren (meist neben dem Reinigungsfach). Füllen Sie bis zur Markierung „max“. Der Klarspüler sorgt für glänzendes Geschirr.

Was bedeutet die Fehlermeldung E15?

Der Fehler E15 zeigt einen Wasserschutz-Alarm an. Schalten Sie das Gerät aus, schließen Sie den Wasserhahn und wenden Sie sich an den Kundendienst.

Warum wird das Geschirr nicht trocken?

Prüfen Sie den Klarspülerstand und ob die PerfectDry-Funktion aktiviert ist. Bei Wiederverwendung erhöht VarioSpeed die Trockenleistung. Auch die Temperatur des Spülgangs kann zu niedrig sein.

Wie kann ich die Türdichtung reinigen?

Wischen Sie die Türdichtung regelmäßig mit einem feuchten Tuch ab. Entfernen Sie Speisereste mit einer weichen Bürste. Eine verschmutzte Dichtung beeinträchtigt die Abdichtung.

Welche Programme sind für stark verschmutztes Geschirr geeignet?

Nutzen Sie das Intensivprogramm mit ca. 70°C für starke Verschmutzungen. Zusätzlich können Sie die Vorspülfunktion aktivieren. Bei eingetrockneten Resten hilft das Programm Einweichen.

Wie stelle ich die Wasserhärte ein?

Rufen Sie die Grundeinstellungen auf (Taste „Programm“ + „Start“ gedrückt halten). Wählen Sie mit der Pfeiltaste die Wasserhärte. Entnehmen Sie die Härte Ihrem Wasserwerk. Standard ist Härtegrad 2 (mittel).

Der Geschirrspüler pumpt nicht ab. Was tun?

Überprüfen Sie den Ablaufschlauch auf Knicke oder Verstopfungen. Reinigen Sie das Sieb im Ablaufbereich. Falls nötig, entfernen Sie den Flusensieb und säubern Sie ihn. Starten Sie dann das Abpump-Programm.

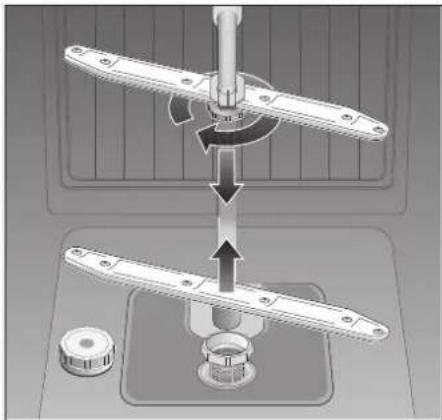

Kann ich die Sprüharme selbst reinigen?

Ja, lösen Sie die beiden Sprüharme (oben und unten) durch Drehen der Mutter. Spülen Sie die Düsen mit Wasser durch und entfernen Sie Ablagerungen mit einer Nadel. Setzen Sie die Arme wieder ein.

Wie deaktiviere ich die Kindersicherung?

Drücken und halten Sie die Taste „Kindersicherung“ (Schloss-Symbol) für 3 Sekunden. Ein akustisches Signal bestätigt die Deaktivierung. Bei aktivierter Sperre lassen sich keine Funktionen einstellen.

BEDIENUNGSANLEITUNG DI 461-110 GAGGENAU

de Inhaltsverzeichnis

Sicherheitshinweise 4.

Gerät kennen lernen 5.

Enthärtungsanlage 5.

Spezialsalz einfüllen 6.

Klarspüler einfüllen 6.

Geschirr 7....

Reiniger 9.

auto 3in1 10

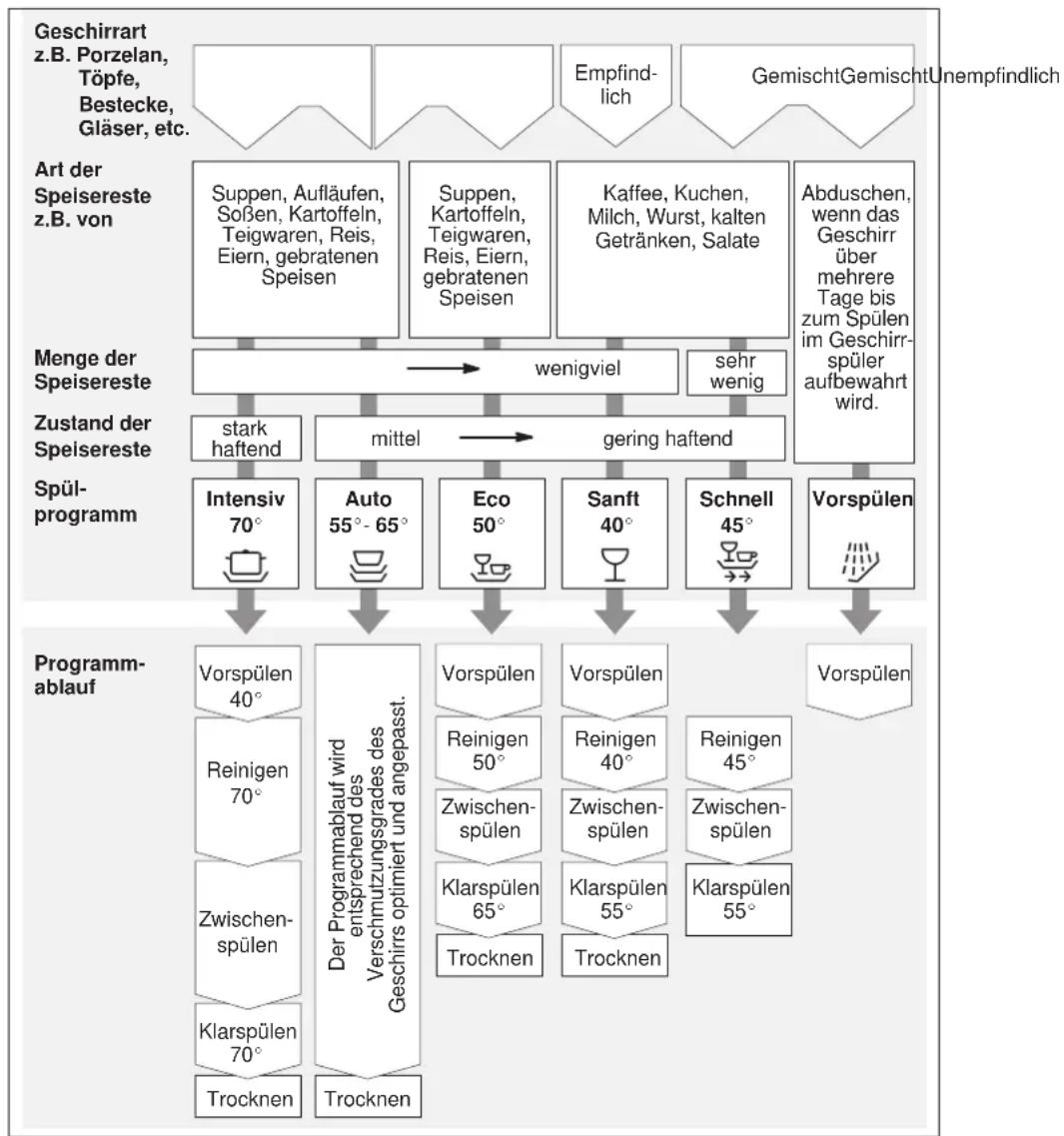

Programmübersicht 12.

Geschirrspülen 13.

Zusatzfunktionen 14

Wartung und Pflege 15

Fehlersuche 16

Kundendienst rufen 18

Hinweise 18

Installation 18

Entsorgung 19

Sicherheitshinweise

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten:
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Die Elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Geschirrspülers übereinstimmen.
• Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß und zusätzlich an der Rückseite befestigt werden.
• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Im täglichen Betrieb

Warnung

Messer und andere Utensilien mit scharfen Spitzen, müssen im Besteckkorb mit den Spitzen nach unten oder im Geschirrkorb in waagrechter Lage eingeordnet werden.

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.

• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.

• Das Wasser im Spülraum ist kein Trinkwasser.

• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
• Der Geschirrspüler sollte nur kurzzeitig zum Be- und Entladen geöffnet werden, um Verletzungen wie z.B. durch Stolpern zu verhindern.
• Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Bei Kindern im Haushalt

• Nutzen Sie, falls vorhanden, die Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es zu bedienen.
• Halten Sie Kinder vom Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern, es könnten sich noch Reste vom Reiniger darin befinden.
• Achten Sie bei einem hochgebauten Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einzwicken oder quetschen.

Bei auftretenden Schäden

- Reparaturen und Eingriffe dürfen nur durch den Fachmann ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen (nicht am Anchlusskabel ziehen!) oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren

(Erstickungsgefahr) oder in andere

Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag. Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 Hauptschalter
2 Zusatzfunktionen *
3 Zeitvorwahl
4 Salznachfüllanzeige
5 Klarspülernachfüllanzeige
6 Programmtasten
7 Türöffner
8 Ziffernanzeige
9 Programmablaufanzeige

Geräteinnenraum

20 Oberer Geschirrkorb mit Etagere
21 Zusätzlicher Besteckkorb für den Oberkorb *
22 Oberer Sprüharm
23 Unterer Sprüharm
24 Vorratsbehälter für Spezialsalz mit Nachfüllanzeige *
25 Siebe
26 Besteckkorb
27 Unterer Geschirrkorb
28 Verschlussriegel für Reinigerkammer
29 Vorratsbehälter für Klarspüler mit Nachfüllanzeige
30 Reinigerkammer
31 Typenschild

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

– Spezialsalz (nur bei entsprechender Wasserhärte, siehe Anleitung)
- Reiniger
- Klarspüler

Verwenden Sie ausschließlich Produkte, die für Geschirrspüler geeignet sind.

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers.

Enthärtungsanlage einstellen

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
• Einstellwert aus der Wasserhärtetabelle entnehmen.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-stufe	mmol/l	Einstellwertan derMaschine
0 - 6	I	0 -1,1
7 - 8	II	1,2-1,4
9 -10	II	1,5-1,8
11-12	II	1,9-2,1
13-16	II+III	2,2-2,9
17-21	III	3,0-3,7
22-30	IV	3,8-5,4
31-50	IV	5,5-8,9

- Programmtaste B gedrückt halten und 1 Hauptschalter einschalten, dann Tasten loslassen.

Die Leuchtanzeige der Taste B blinkt und in der Ziffernanzeige leuchtet der werkseitig eingestellte Einstellwert H4.

Um die Einstellung zu verändern: Programmtaste B drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert H7 erreicht, springt die Anzeige wieder auf H0.

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage wird Wasser benötigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um bis zu 4 Liter.

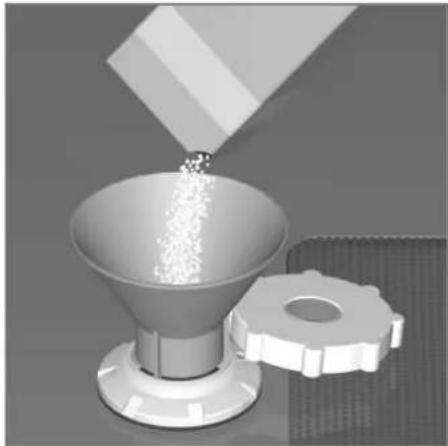

Spezialsalz einfüllen

- Öffnen Sie den Schraubverschluss des Vorratsbehälters 24.

Warnung

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser gießen.

- Füllen Sie dann soviel Salz nach, (kein Speisesalz) bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz einfüllen, wird Wasser verdrängt und läuft ab.

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen, um Korrosion zu vermeiden. Dadurch wird die übergelaufene Salzlösung sofort verdünnt und ausgespült.

- Säubern Sie anschließend den Einfüllbereich von Salzresten und schrauben Sie den Behälter zu, ohne den Deckel zu verkanten.

Die Salznachfüllanzeige 4 in der Blende leuchtet zunächst noch, sie erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Bei dem Einstellwert Hbuss kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salzanzeige ist abgeschaltet. Bei den Einstellwerten Hbis muss Salz eingefüllt werden.

Warnung

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Sobald die Salznachfüllanzeige 4 in der Blende leuchtet, ist unmittelbar vor dem nächsten Spülgang Salz nachzufüllen.

Je nach Spülhäufigkeit und Einstellung der Härtestufe am Gerät kann es mehrere Monate dauern bis Regeneriersalz nachgefüllt werden muss.

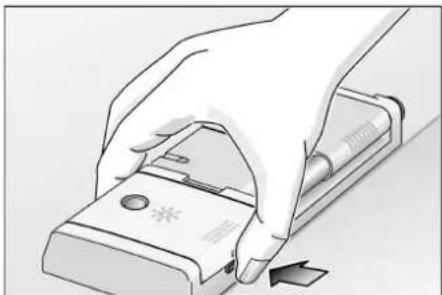

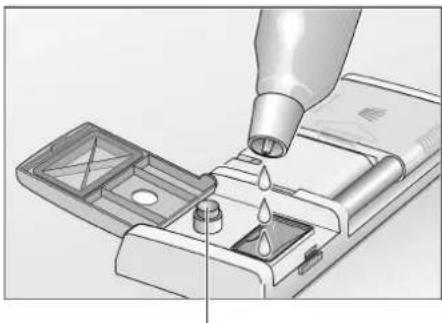

Klarspüler einfüllen

Klarspüler wird im Spülbetrieb verbraucht, um klare Gläser und fleckenloses Geschirr zu erhalten.

- Deckel des Vorratsbehälters für Klarspüler 29 aufklappen. Drücken Sie hierzu auf den Knopf des Klarspülerdeckels und heben Sie den Deckel an.

- Klarspüler in die Einfüllöffnung einfüllen, bis die Füllstandsanzeige dunkel wird.

- Deckel schließen, bis er hörbar einrastet.

Klarspülernachfüllanzeige

Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

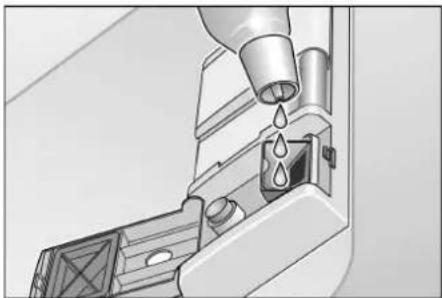

Bequemes Klarspülereinfüllen bei halb geöffneter Tür

- Hierzu Klarspülerdeckel öffnen und schwenkbare Einfüllhilfe bis zum Einrasten herausziehen.

- Klarspüler langsam einfüllen und nicht überfüllen. - Klarspülerdeckel schließen, bis er hörbar einrastet.

Zugabemenge für Klarspüler einstellen

Der Klarspülermenge ist vom Werk auf 4 gestellt.

Ändern Sie die Einstellung nur, wenn Schlieren ◆ oder Wasserflecken ◆ auf dem Geschirr zurückbleiben.

• Programmtaste 3 gedrückt halten und Hauptschalter 1 einschalten.
• Beide Tasten loslassen.
• Um die Einstellung zu ändern, Programmtaste 3 drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert 5 erreicht, springt die Anzeige wieder auf (aus: Die Klarspülernachfüllanzeige 5 zeigt keinen Mangel mehr an).

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Hinweis

Schalten Sie die Klarspüleranzeige nur dann aus, wenn sie Reinigerprodukte mit integriertem Klarspüler verwenden!

Geschirr

Nicht geeignet

— Besteck- und Geschirrteile aus Holz.
- Empfindliche Dekorgläser, kunstgewerbliches und antikes Geschirr. Diese Dekore sind nicht spülmaschinenfest.
- Heißwasserempfindliche Kunststoffteile.
- Kupfer- und Zinngeschirr.
- Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.
- Materialien, die sich voll saugen, wie Schwämme und Tücher.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
• Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Geschirr einräumen

• Grobe Speisereste entfernen.
  Vorspülen unter fließendem Wasser ist nicht nötig.

- Geschirr so einräumen, dass

• es sicher steht und nicht kippen kann.
- alle Gefäße mit der Öffnung nach unten stehen.
- Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.
- es die Drehung der beiden Sprüharme nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Geschirr ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

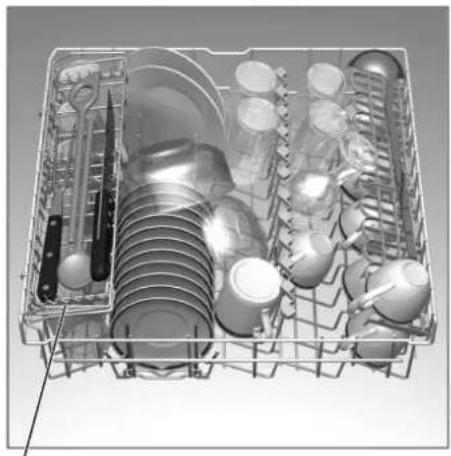

Tassen und Gläser

Oberer Geschirrkorb 20

* nicht in allen Modellen enthalten

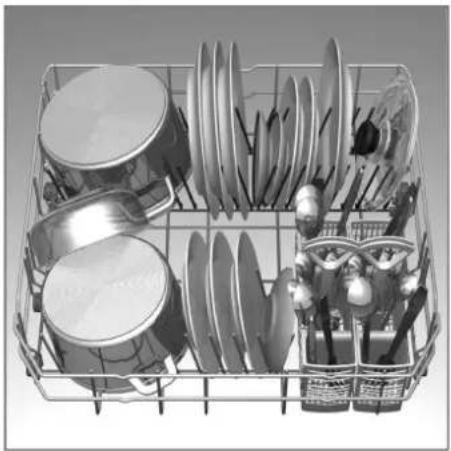

Töpfe

Unterer Geschirrkorb 27

Bestecke sollten Sie immer unsortiert mit der Essfläche nach unten einordnen. Der Sprühstrahl erreicht so die einzelnen Teile besser.

Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Etagere (bei einigen Modellen) oder auf die Messerablage (als Zubehör erhältlich).

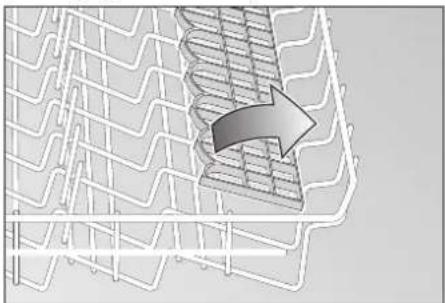

Klappstacheln \*

* bei einigen Modellen

Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

* bei einigen Modellen Langstielige und hohe Gläser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Lange Teile, Vorlege- und Salatbestecke, Kochlöffel oder Messer finden auf der Etagere Platz, damit sie die Sprüharmumdrehung nicht behindern. Die Etagere können Sie nach Belieben ein- und ausschwenken.

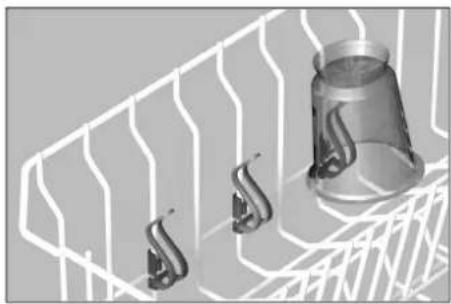

Kleinteilehalter \*

* bei einigen Modellen Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

Korbhöhe verstellen \*

* bei einigen Modellen

Der obere Geschirrkorb kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe in cm	81 86
max. ø in cm oben 20	25* 20/25*
max. ø in cm unten 30	/25* 34/29*

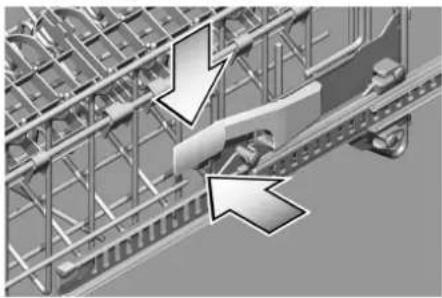

Oberkorb mit seitlichen Hebeln (Rackmatic)

• Ziehen Sie den Oberkorb heraus.
• Zum Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

• Zum Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.
• Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Oberkorb ausbauen

• Ziehen Sie den Korb vollständig heraus.
• Heben Sie den Korb vorne an und ziehen Sie ihn über die vordere Einrastung (1) der Schienen hinweg.
• Senken Sie den Korb wieder ab und ziehen Sie ihn nach vorne heraus.

• Ziehen Sie die Schienen komplett heraus.
• Setzen Sie den Korb ein, indem Sie die Schienen jeweils zwischen die beiden übereinander liegenden Metallknöpfe (2) links und rechts am Korb einführen.
• Heben Sie den Korb über die vordere Einrastung (1) der Schienen hinweg.
• Senken Sie dann den Korb ab und schieben Sie ihn in die hintere Einrastung (3) der Schienen ein.
• Klicken Sie den Korb in die vordere Einrastung (1) ein und schieben sie ihn komplett ein.

Hinweis

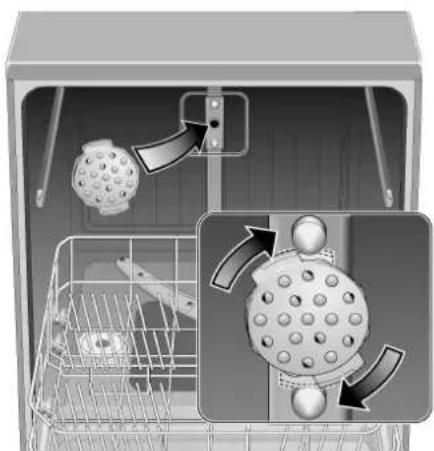

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

Reiniger

Sie können die im Handel befindlichen flüssigen oder pulverförmigen Markenreiniger für Geschirrspüler bzw. TABS verwenden (kein Handspülmittel!).

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen. Abhilfe bringt die Zugabe einer größeren Reinigermenge.

Ob ein Reiniger für Silberteile geeignet ist, finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen dabei, die richtige Menge einzufüllen.

Die Kammer fasst bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 ml Reiniger. Voll gefüllt passen 40 ml in die Kammer, bei vollständig geöffneter Tür.

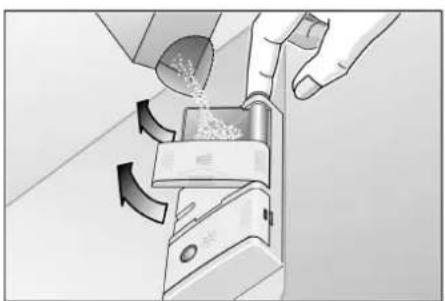

Reiniger einfüllen

Sie können den Reiniger entweder bei vollständig geöffneter Gerätetür oder – in bequemerer Körperhaltung – bei halb geöffneter Tür einfüllen.

- Sollte die Reinigerkammer noch geschlossen sein, öffnen Sie sie, indem Sie auf den Verschlussriegel drücken.

- Bei halb geöffneter Tür betätigen Sie jetzt noch den Druckknopf auf der rechten Seite der Reinigerkammer. Reinigerwanne und Deckel schwenken nach oben. Durch geringfügiges Anheben lässt sich die Reinigerwanne noch leicht einrasten.

- Füllen Sie den Reiniger in die Kammer ein.

- Für die korrekte Dosierung beachten Sie bitte die Herstellerhinweise auf der Packung des Reinigers.

Hinweis

Durch unterschiedliches Auflöseverhalten der Reinigertabletten verschiedener Hersteller kann sich eventuell bei kurzen Programmen nicht die volle Reinigungskraft entfalten. Pulverreiniger eignen sich besser für diese Programme.

Beim "Intensiv"-Programm (bei einigen Modellen) zusätzlich ca. 10 – 15 ml Reiniger auf die Gerätetür schütten.

Spartipp

Wenn Ihr Geschirr nur wenig verschmutzt ist, genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

- Bei der Verwendung von TABS entnehmen Sie bitte der Herstellerpackung, wo Sie die TABS platzieren sollen (z.B. Besteckkorb, Reinigerkammer usw.).

- Schließen Sie die Reinigerkammer. Hierzu den Deckel der Kammer vollständig über die Reinigerwanne schieben (1) und dann fest nach unten drücken (2), bis der Verschluss hörbar einrastet.

- Reinigerkammer schließen bei vollständig geöffneten Tür.

- Reinigerkammer schließen bei halb geöffneter Tür.

- Während des Spülgangs wird der Deckel der Reinigerkammer automatisch geöffnet und der Reiniger ausgespült. Nach Programmende ist der Deckel daher geöffnet.

auto 3in1

Die Verwendung von sogenannten kombinierten Reinigerprodukten kann den Einsatz von Klarspüler und/oder Salz überflüssig machen.

Derzeit sind verschiedene Arten kombinierter Reinigerprodukte erhältlich.

• 2in1: Sie enthalten Reiniger und Klarspüler oder Salzfunktion.
• 3in1: Sie enthalten Reiniger, Klarspüler und Salzfunktion.
• 4in1: Sie enthalten Reiniger, Klarspüler, Salzfunktion und eine zusätzliche Glasschutz-Komponete.

Daneben werden je nach Hersteller noch weitere kombinierte Produkte mit vergleichbarer Wirkung angeboten.

Unbedingt prüfen um welche Art des Reinigers oder Kombiproduktes es sich handelt!

Die Gebrauchsanleitung oder die Hinweise auf der Verpackung sind unbedingt zu beachten.

Das Spülprogramm passt sich automatisch so an, dass immer das best mögliche Spül- und Trocknungsergebnis erzielt wird.

Folgende wichtige Hinweise sind bei Verwendung von kombinierten Reinigungsprodukten zu beachten:

• Nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) kann auf Regeneriersalz verzichtet werden. Sonstige Einstellungen am Gerät sind überflüssig.
• Bei Wasserhärten von über 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) ist die Verwendung von Salz dennoch erforderlich. Füllen Sie Salz in den Salzbehälter 24 und stellen Sie die Enthärtungsanlage auf Stufe 6.

Wenden Sie sich im Zweifelsfall an den Reinigungsmittelhersteller, insbesondere wenn:

• das Geschirr nach Programmende sehr nass ist.
• kalkige Beläge entstehen.

Hinweis

Optimale Spül- und Trocknungsergebnisse erzielen Sie durch die Verwendung von herkömmlichen Reinigungsmitteln in Verbindung mit getrennter Anwendung von Salz und Klarspüler.

Die Beachtung der Gebrauchsanleitung oder der Hinweise auf der Verpackung der kombinierten Reinigungsmittel entscheidet über deren Wirksamkeit.

Hinweis

Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von 3in1 Produkten einwandfrei ab.

Wenn die Klarspülernachfüllanzeige 5 oder Salznachfüllanzeige 4 stört, und Sie diese abschalten möchten, gehen Sie wie folgt vor:

Klarspülernachfüllanzeige aus- und einschalten

• Programmtaste 3 gedrückt halten und Hauptschalter 1 solange drücken bis die Ziffernanzeige leuchtet, anschließend Tasten loslassen. In der Ziffernanzeige 8 erscheint 4
• Mit jedem Drücken der Taste 3 erhöht sich der Einstellwert um eine Stufe; ist der Wert Gerreicht, springt die Anzeige wieder auf 0. Zum Ausschalten wählen Sie die Stellung 0
• Hauptschalter 1 ausschalten; die Einstellung bleibt gespeichert.

Salznachfüllanzeige / Enthärtung aus- und einschalten

• Programmtaste B gedrückt halten und 1 Hauptschalter einschalten, dann Tasten loslassen. Die Leuchtanzeige der Taste B und in der Ziffernanzeige der werkseitig eingestellte Einstellwert H4 blinken.

Um die Einstellung zu verändern: Programmtaste B drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert H7 erreicht, springt die Anzeige wieder auf HD (Die Salznachfüllanzeige / Enthärtungsanlage ist ausgeschaltet).

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage werden ca. 4 Liter Wasser benötigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um 0 bis maximal 4 Liter.

Hinweis

Falls Sie Reinigungsmittel und Klarspüler getrennt verwenden bzw. von kombinierten Reinigungsmitteln auf herkömmliche Reinigungsprodukte umstellen, beachten Sie, dass die Klarspülernachfüllanzeige eingeschaltet und die Enthärtungsanlage auf die richtige Wasserhärte eingestellt ist.

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt.

Die entsprechenden Programme Ihres Gerätes entnehmen Sie bitte Ihrer Bedienblende.

Programmauswahl

Anhand der Geschirrrart und der Menge bzw. des Zustandes der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Die zugehörigen Programmdaten finden Sie in der Kurzanleitung.

Geschirrspülen

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die Programmdaten finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen. Durch:

• unterschiedliche Geschirrmenge
• Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

können größere Abweichungen auftreten.

Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 4 bezogen.

Aquasensor \*

* bei einigen Modellen Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und / oder die Temperatur angepasst werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. Auf diese Weise kann der Wasserverbrauch um ca. 4 Liter gesenkt werden.

Gerät einschalten

• Wasserhahn vollständig öffnen.
• Hauptschalter 1 einschalten. Die Anzeigen des zuletzt gewählten Programmes leuchten auf. Dieses Programm läuft ab, wenn nicht eine andere Programmtaste 6 gedrückt wird.
• In der Ziffernanzeige 8 erscheint die voraussichtliche Programmdauer.
• Tür schließen. Der Programmablauf startet automatisch.

Programmablaufanzeige 9

Ihr Geschirr wird gerade gereinigt. Ihr Geschirr wird klar gespült. Ihr Geschirr trocknet bereits.

Optische Anzeige während des Programmablaufes\*

* bei einigen Modellen

Während des Programmablaufs, erscheint ein Lichtpunkt auf dem Fußboden unterhalb der Gerätetür. Geschirrspülertür erst dann öffnen, wenn der Lichtpunkt am Fußboden nicht mehr sichtbar ist.

Bei Hocheinbau mit bündig abschließender Möbelfront ist der Lichtpunkt nicht sichtbar.

Restlaufanzeige

Nach dem Starten erscheint in der Ziffernanzeige 8 die zu erwartende Programmlaufzeit. Die Programmlaufzeit wird von der Wassertemperatur, der Geschirrmenge, sowie vom Grad der Anschmutzung beeinflußt. Durch Veränderungen dieser Bedingungen kann die Laufzeit (abhängig vom gewählten Programm) stark variieren. Da die Beeinflussung erst während eines Programmablaufes erkannt wird, können dadurch größere Zeitsprünge auftreten.

Zeitvorwahl \*

* bei einigen Modellen Sie können den Programmstart in Stundenschritten bis zu 19 Stunden verzögern.

• Gerät einschalten.
• Taste Zeitvorwahl 3 solange drücken bis die Ziffernanzeige 8 auf springt.
• Taste Zeitvorwahl so oft drücken, bis die angezeigte Zeit Ihren Wünschen entspricht.
• Zum Löschen der Zeitvorwahl die Taste Zeitvorwahl 3 so oft drücken, bis in der Ziffernanzeige Oh erscheint.
  Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programmende wird durch einen Summton akustisch angezeigt.

Diese Funktion kann wie folgt geändert werden:

- Funktionstaste C gedrückt halten und Hauptschalter 1 einschalten, dann Tasten loslassen.

Die Funktionstaste C blinkt, und in der Ziffernanzeige leuchtet der werkseitig eingestellte Wert 2 (halblaut).

Um die Einstellung zu verändern: Funktionstaste C drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert 3erreicht, springt die Anzeige wieder auf 0 (aus).

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Gerät ausschalten

Einige Minuten nach Programmende:

• Nach Programmende Tür öffnen.
• Hauptschalter 1 ausschalten.
• Wasserhahn zudrehen (entfällt bei Aqua–Stop).
• Geschirr nach dem Abkühlen entnehmen.

Programm unterbrechen

• Tür vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Hauptschalter 1 ausschalten.
• Leuchtanzeige erlischt. Das Programm bleibt gespeichert.

Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeheizt hat und die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen.

Andernfalls kann durch Expansion die Gerätetür aufspringen.

- Um den Programmablauf fortzusetzen, Hauptschalter wieder einschalten und Tür schließen.

Programm abbrechen (Reset)

- Programmtasten A und C gleichzeitig ca. 3 Sek. drücken.

Die Ziffernanzeige zeigt 0.

- Tür schließen.

Der Programmablauf dauert ca. 1 Min.

- Den Hauptschalter 1 ausschalten.

Programmwechsel

Nach dem Einschalten ist innerhalb von 2 Min. ein Programmwechsel möglich.

Bei einem späteren Programmwechsel werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt. Die neue Restzeit setzt sich aus der Restzeit des vorangegangenen Programmabschnittes und der Restzeit des neu gewählten Programmes zusammen.

Intensivtrocknung

Im Klarspülen wird mit einer höheren Temperatur gearbeitet und damit ein verbessertes Trocknungsergebnis erreicht. (Vorsicht bei empfindlichen Geschirrteilen!)

• Programmtaste A gedrückt halten und Hauptschalter 1 solange drücken bis die Ziffernanzeige leuchtet.
• Beide Tasten loslassen.
  Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 8 leuchtet der werkseitig eingestellte Wert (aus) oder I(ein).
• Um die Einstellung zu ändern, Programmtaste A drücken.
• Hauptschalter 1 ausschalten.

Zusatzfunktionen

* bei einigen Modellen, über die Tasten Zusatzfunktionen 2 einstellbar.

Einweichen \*

Das Einweichen läuft vor dem Hauptprogramm ab und muss vor dem Programmstart zugewählt werden. In diesem Zusatzprogramm kann im Unterkorb

Kochgeschirr, z.B. Töpfe, Schüsseln usw., eingeweicht und vorgespült werden. Zu empfehlen ist die Zugabe von ca. 5 g Reiniger auf die Tür.

>> Turbo \*

Im Turboprogramm wird die Programmlaufzeit deutlich verringert. Der Energieverbrauch steigt dabei durch intensiveres Heizen um bis 30% an.

Die Zeitverkürzung wirkt sich auf folgende Programme aus:

Intensiv: Zeitverkürzung bis 25%

Auto: Zeitverkürzung bis 25%

Eco: Zeitverkürzung bis 58%

Nur Oberkorbspülen \*

Für wenig Geschirr (z.B. Gläser, Tassen, Teller) im Oberkorb. Der Unterkorb muss leer sein! Dosieren Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen.

Nur Unterkorbspülen \*

Für wenig Geschirr (z.B. Teller, Töpfe, Schüsseln) im Unterkorb. Der Oberkorb muss leer sein! Dosieren Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

- Spülraum auf Ablagerungen von Fett und Kalk überprüfen.

Finden sich solche Ablagerungen, dann:

- Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung regelmäßig mit einem feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig feucht ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Achtung!

Niemals andere chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 4 und 5 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

Siebe

Die Siebe 25 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

Das Siebsystem besteht aus einem Siebzylinder, einem flachen Feinsieb und je nach Gerätetyp zusätzlich aus einem Microsieb (*).

- Nach jedem Spülen die Siebe auf Rückstände kontrollieren.

- Nach dem Losdrehen des Siebzylinders können Sie das Siebsystem herausnehmen. Reste entfernen und Siebe unter fließendem Wasser reinigen.

- Zum Zusammenbau: Siebsystem einsetzen und mit dem Siebzylinder festschrauben.

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 22 und 23 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm 23 nach oben abziehen.
• Oberen Sprüharm 22 abschrauben.
• Sprüharme unter fließendem Wasser reinigen.

- Sprüharme wieder einrasten bzw. festschrauben.

Abwasserpumpe \*

* bei einigen Modellen

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. In diesem Fall:

• Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
• ggf. Wasser ausschöpfen.
• Siebe 25 ausbauen.
• Schraube an der Abdeckung lösen (Torx T 20) und Abdeckung entnehmen.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung wieder einsetzen und festschrauben.
• Siebe wieder einsetzen und festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen

Achtung!

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von nicht Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft. Gerät ausschalten und Gerätestecker ziehen. Wasserhahn zudrehen. Danach das Sieb, das sich am Anschluss des Zulaufschlauchs befindet, säubern. Zum Schluss Stromversorgung wiederherstellen, Wasserhahn öffnen und Gerät einschalten.

• Unterer Sprüharm dreht sich schwer.
• Sprüharm durch Kleinteile oder Speisereste blockiert.

- Deckel der Reinigerkammer lässt sich nicht schließen.

• Reinigerkammer überfüllt.
• Mechanismus durch verklebte Reinigerreste blockiert.

- Kontrolllampen gehen nach dem Spülen nicht aus.

- Hauptschalter noch eingeschaltet.

- Reinigerreste kleben nach dem Spülen in der Reinigerkammer.

- Kammer war beim Einfüllen feucht, Reiniger nur in trockene Kammer einfüllen.

- Nachfüllanzeige für Klarspüler und/oder Salz leuchtet nicht.

- Klarspülernachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)

- Salznachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)

- Nach Programmende bleibt Wasser im Gerät stehen.

- Der Abwasserschlauch ist verstopft oder geknickt.

- Die Abwasserpumpe ist blockiert.

- Die Siebe sind verstopft.

- Das Programm ist noch nicht beendet. Programmende abwarten (Ziffernanzeige zeigt 0).

- Funktion "Reset" ausführen.

... beim Spülen

- Ungewöhnliche Schaumbildung

- Handspülmittel im Vorratsbehälter für Klarspüler.

- Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

- Gerät bleibt während des Spülens stehen.

- Stromzufuhr unterbrochen.

- Wasserzulauf unterbrochen.

● Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

- Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

- Es bleiben teilweise Speisereste am Geschirr kleben.

- Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.

- Der Geschirrkorb war überfüllt.

– Die Geschirrteile sind aneinander gelegen.

- Zu wenig Reiniger eingefüllt.

- Zu schwaches Spülprogramm gewählt.

- Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.

- Die Sprüharmdüsen sind durch Speisereste verstopft.

- Siebe sind verstopft.

- Siebe falsch eingesetzt.

- Abwasserpumpe blockiert.

- Auf Kunststoffteilen entstehen Verfärbungen.

- Zu wenig Reiniger eingefüllt.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig.

- Zu wenig Reiniger eingefüllt.

- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

- Trotz harten Wassers kein Spezialsalz eingefüllt.

- Enthärtungsanlage auf einen zu geringen Wert eingestellt.

— Der Schraubverschluss des Salzbehälters ist nicht fest zugedreht.

- Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

- Geschirr wird nicht trocken.

- Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.

- Programm ohne Trocknung gewählt.

- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

Gläser bekommen stumpfes Aussehen.

- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

- Tee oder Lippenstiftreste sind nicht vollständig entfernt.

— Der Reiniger hat eine zu geringe Bleichwirkung.

- Zu geringe Spültemperatur gewählt.

• Rostspuren am Besteck

— Besteck nicht ausreichend rostbeständig.

- Salzgehalt im Spülwasser zu hoch, da

- Schraubverschluss des Salzbehälters nicht fest zugedreht.

- Beim Salznachfüllen zu viel Salz verschüttet.

- Gläser werden blind und verfärben sich, die Beläge sind nicht abzuwischen.

- Ungeeigneten Reiniger eingefüllt.

- Gläser nicht spülmaschinenfest.

- Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen.

- Klarspülerzugabemenge auf einen zu hohen Wert eingestellt.

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst–Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD–Nummer (2) an, die Sie auf dem Typenschild 31 an der Gerätetür finden.

1 FD 2

Achtung!

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Hinweise

Hinweise für Vergleichsprüfungen

Die Bedingungen für die Vergleichs- prüfungen finden Sie auf dem Zusatzblatt "Hinweise für Vergleichsprüfungen". Die Verbrauchswerte für die entsprechenden Programme sind in der Kurzanleitung dargestellt.

Allgemeines

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Nur für Schweiz–Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

– Überprüfen bei Anlieferung
– Aufstellen
- Abwasseranschluss
– Frischwasseranschluss
– Elektrischer Anschluss

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluss

Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist.(Achten Sie darauf, das kein Verschlussdeckel im Ablauf das abfließen des Abwassers verhindert!)

Frischwasseranschluss

Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen. Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.

Bei Austausch des Gerätes muss immer ein neuer Wasser-Zulaufschlauch für den Anschluss an die Wasserversorgung verwendet werden, der bisherige Zulaufschlauch darf nicht wiederverwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60°C.

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen.

Erforderliche Absicherung siehe Typenschild 31.

Die Steckdose muss nahe dem Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluss dürfen nur durch den

Fachmann erfolgen.

Bei der Verwendung eines

Fehlerstrom–Schutzschalters darf nur ein Typ mit dem

Zeichen ≈ eingesetzt werden. Nur dieser

Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig:

Trennen Sie grundsätzlich das Gerät als Erstes vom Stromnetz.

• Netzstecker ziehen.
  – Wasserzulauf abdrehen.
• Abwasser- und Frischwasseranschluss lösen.
  – Befestigungsschrauben unter der Arbeitsplatte lösen.
• Wenn vorhanden, Sockelbrett demontieren.
  – Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren. Lose Teile sichern. Gerät nur aufrecht transportieren.

• Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.
• Das Gerät muss durch folgende Schritte entleert werden:

- Wasserhahn öffnen.

- Hauptschalter einschalten.

- Programm B wählen. In der Ziffernanzeige erscheint die Programmdauer in Minuten.

- Tür schließen.

- Warten, bis ca. 4 Minuten abgelaufen sind.

- Programm durch gleichzeitiges Drücken der Tasten A und C beenden.

- Die Zeitanzeige geht auf ☐

- Tür schließen.

- Nach einer weiteren Minute das Gerät ausschalten.

- Wasserhahn schließen.

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall!

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen.

Netzkabel durchtrennen und mit dem Stecker entfernen.

Türverschluss und Kindersicherung (falls vorhanden) zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit, und entsorgen Sie die Verpackung umweltgerecht. Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol). Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen für umweltbewusstes Recycling möglich.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Entsorgung der Verpackung

• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.
  Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.
  • Die Wellpappe besteht überwiegend aus Altpapier.
• Die Styropor–Formteile sind FCKW – frei geschäumt.
• Die Polyethylen – Folie (PE) besteht zu einem Teil aus Sekundärrohstoff.
• Die Holzrahmen (falls vorhanden) aus Restholz sind unbehandelt.
• Die Umreifungsbänder (falls vorhanden) bestehen aus Polypropylen (PP).

Entsorgung ausgedienter Geräte

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren

(Erstickungsgefahr) oder in andere

Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Dieses Gerät ist entsprechend der europäischen

Richtlinie 2002/96/EG über Elektro- und

Elektronikaltgeräte (waste electrical and electronic

equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU–weit gültige Rücknahme und Verwertung der Altgeräte vor.

Kindersicherung \*

40 41 42

40 Kindersicherung einschalten

41 Tür öffnen mit eingeschalteter Kindersicherung

42 Kindersicherung ausschalten

Bei geöffneter Tür bietet die Kindersicherung keinen Schutz.

Backblechsprühkopf \*

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen.
Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.
Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein
(max. 4 Backbleche und 2 Gitter).
Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

AQUA-STOP-Garantie

(entfällt bei Geräten ohne Aqua-Stop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. „Dies schließt auch die fachgerechte montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein.“ Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop-Anschluss am Wasserhahn.
4. Geräte mit Aqua–Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.
