| Produkttyp | Geschirrspüler |
| Marke | OK |
| Modell | ODW 451 - FS |
| Abmessungen (H x B x T) | 85 cm x 45 cm x 60 cm |
| Gewicht | ca. 40 kg |
| Spannung / Frequenz | 230 V / 50 Hz |
| Leistungsaufnahme | 2100 W |
| Wasserverbrauch pro Zyklus | 11 Liter |
| Energieeffizienzklasse | A |
| Kapazität | 10 Maßgedecke |
| Geräuschemission | 49 dB(A) |
| Programme | Eco, Intensive, Normal, Quick, Glas |
| Funktionen | Startzeitvorwahl, Salz- und Klarspülmangelanzeige, Aquastopp |
| Sicherheitsfunktionen | Kindersicherung, Überlaufschutz |
| Reinigung und Pflege | Siebe und Sprüharme regelmäßig reinigen, Türdichtung abwischen |
| Reparatur und Ersatzteile | Ersatzteile über den Hersteller oder Fachhandel beziehbar |
| Lieferumfang | Geschirrspüler, Anschlussschlauch, Bedienungsanleitung |
Häufig gestellte Fragen - ODW 451 - FS OK
Benutzerfragen zu ODW 451 - FS OK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch ODW 451 - FS - OK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ODW 451 - FS von der Marke OK.
BEDIENUNGSANLEITUNG ODW 451 - FS OK
Lernen Sie Ihren neuen Geschirrspüler kennen 4
Technische Angaben 5
Konformität bezüglich der Normen und Testdaten 5
Sicherheitshinweise und Empfehlungen 5
Die Wiederverwertung 5
Sicherheitshinweise 5
Empfehlungen 7
Für den Geschirrspüler nicht geeignete Gegenstände 7
Den Geschirrspüler installieren 8
Den Geschirrspüler aufstellen 8
Die Wasserzufuhr anschließen 8
Der Zufuhrschlauch 8
Der Abwasserschlauch 9
Der Stromanschluss 9
Den Geschirrspüler unter der Arbeitsplatte einbauen 10
Bevor Sie den Geschirrspüler verwenden 12
Den Geschirrspüler für die Verwendung vorbereiten 12
So wichtig ist es, das Wasser zu entkalken 12

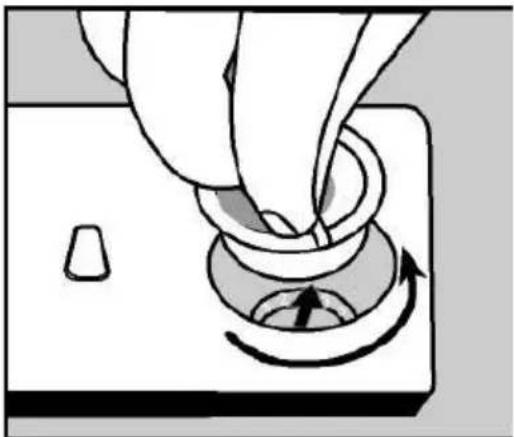

Das Salz einfüllen 12
Der Teststreifen 13
Den Salzverbrauch einstellen 14
Die Verwendung eines Reinigungsmittels 15

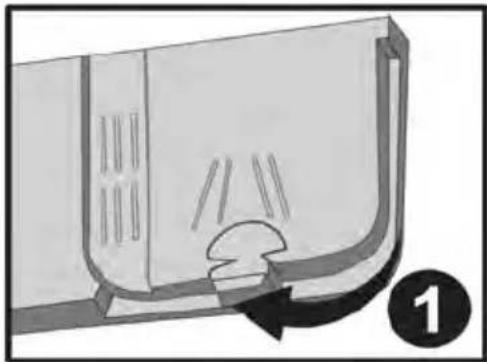

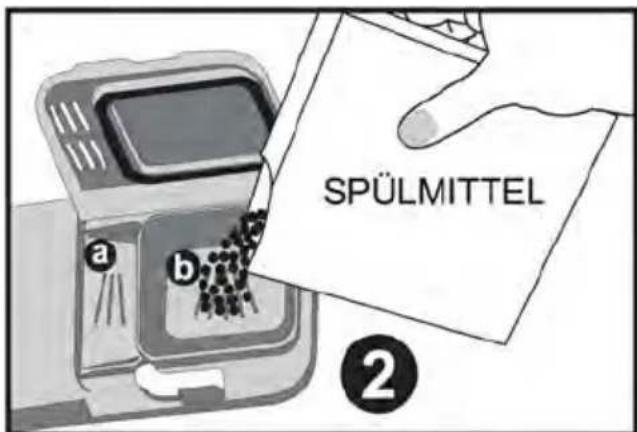

Das Fach für das Reinigungsmittel befüllen 15
Kombinierte Reinigungsmittel 15

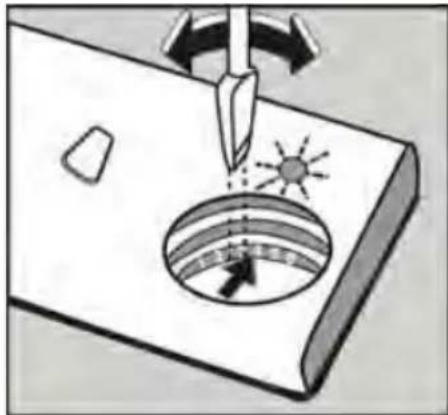

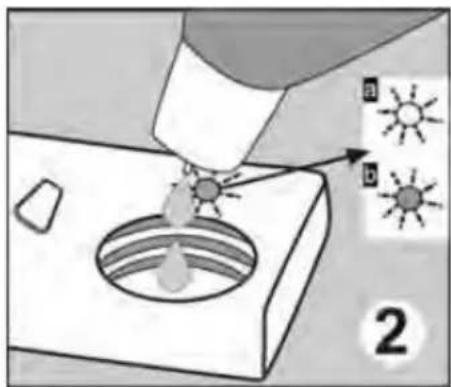

Den Geschirrspüler mit Klarspüler befüllen und richtig einstellen 16

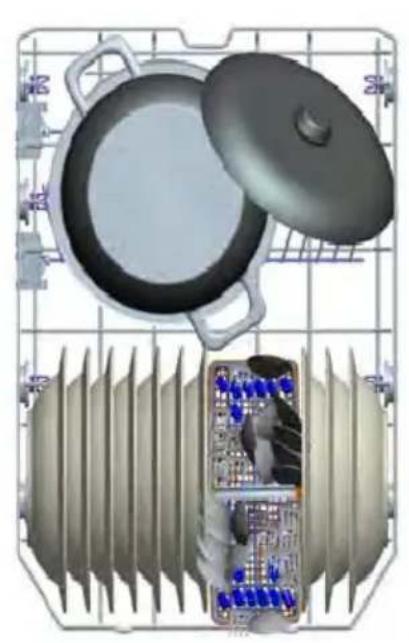

Den Geschirrspüler beladen 17
Das Klappgestell 18
Andere Möglichkeiten zur Beladung der Geschirrkörbe 19
Die Programmbeschreibung 21

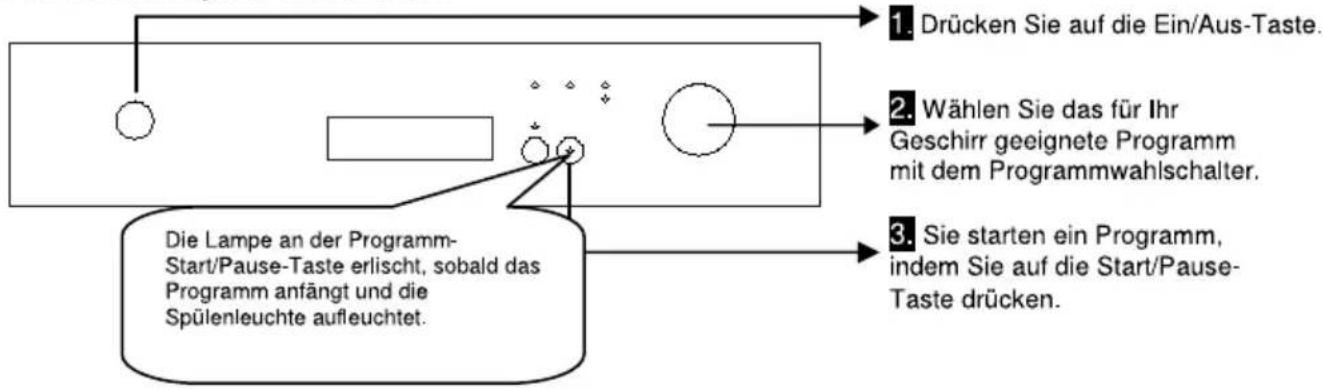

Den Geschirrspüler einschalten und ein Programm auswählen 22
Den Geschirrspüler einschalten 22
Der Programmverlauf 22
Ein Programm ändern 22

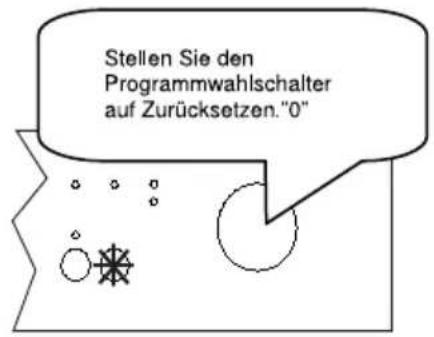

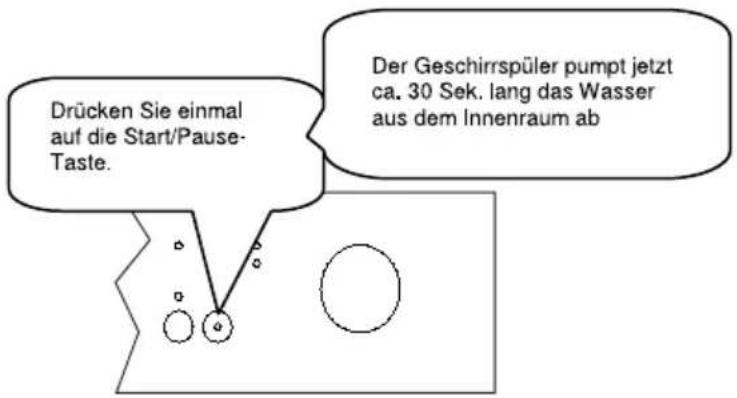

Ein Programm mithilfe des Zurücksetzens ändern 23
Den Geschirrspüler ausschalten 23
Pflege und Reinigung 24

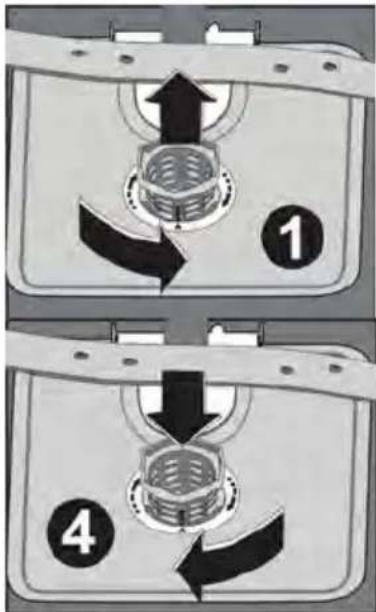

Die Filter 24

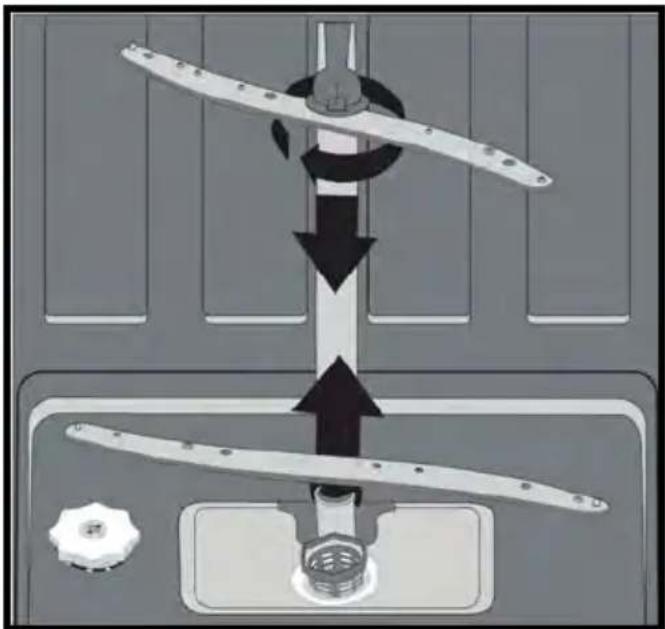

Die Sprüharme 25
Der Schlauchfilter 25
Störungsmeldungen und Vorgehensweise bei einer Störung 26
Praktische und nützliche Hinweise 28

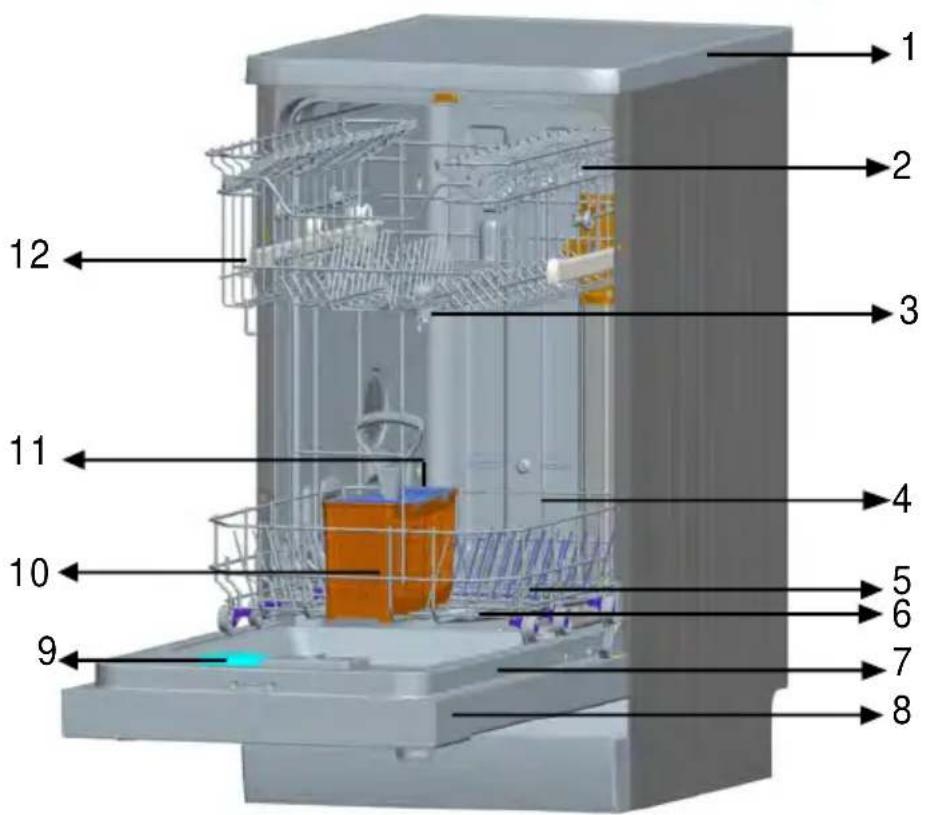

- Arbeitsoberfläche
- Oberer Geschirrkorb mit Haltern
- Oberer Sprüharm
- Unterer Geschirrkorb
- Unterer Sprüharm
-
Filter
-
Typenschild
- Bedienfeld
- Behälter für Reinigungsmittel und Klarspüler
- Besteckkorb
- Behälter für Reinigungssalz

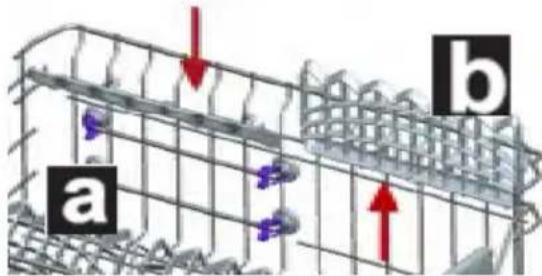

- Schiene am oberen Geschirrkorb

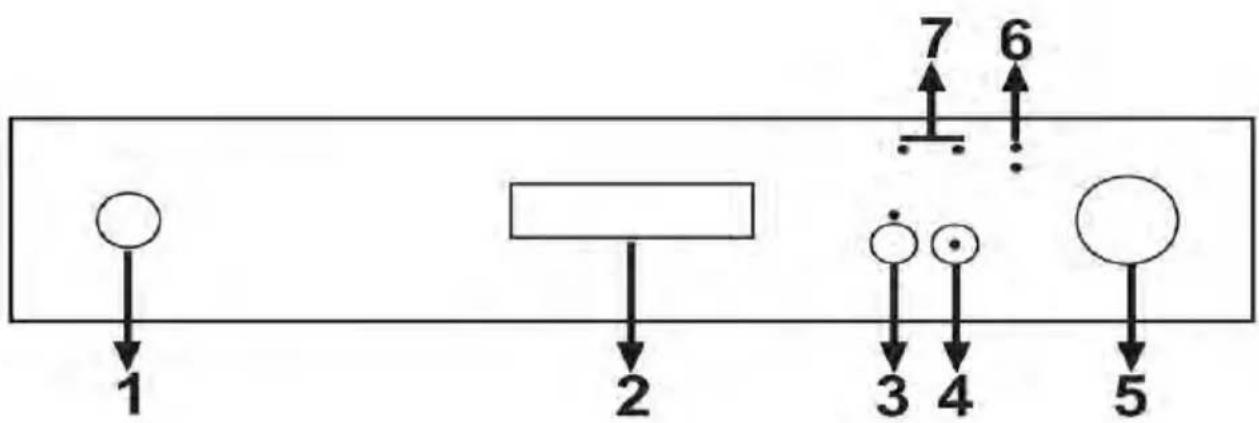

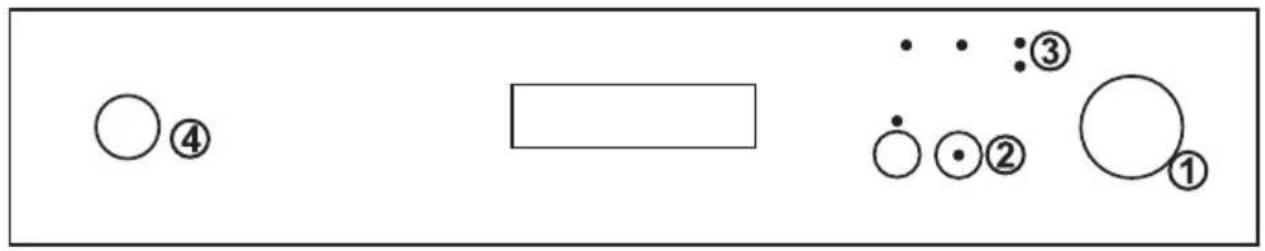

ERSTE SCHRITTE MIT IHRER MASCHINE
1.) Strom Ein- / Aus-Taste
Wenn die Strom Ein-/Aus-Taste gedrückt wird, beginnt die Lampe auf Start / Pause zu leuchten.
2.) Türgriff
Der Türgriff wird zum Öffnen / Schließen derTür Ihres Gerätes verwendet.
3.) Option Halbe Ladung
Mit der Funktion "Halbe Ladung" des Geschirrspülers können Sie die Dauer der gewählten Programme reduzieren und den Strom- und Wasserverbrauch verringern.

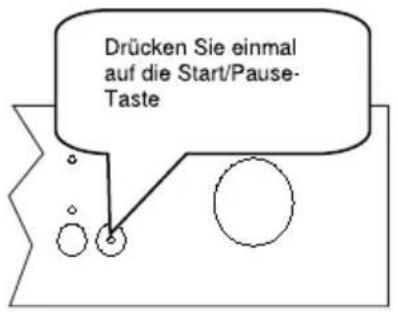

4.) Start -/ Pause-Taste
Nachdem Sie auf die Start-/Pause-Taste gedrückt haben, wird das Programm, dass Sie mit der Programm-Taste ausgewählt haben, anfangen zu laufen und die Statusanzeige Lampe "Spülen/Trocknen" wird aufleuchten.
Im Stopp-Zustand, während die Spül-LED leuchtet, wird die Start-/Pause LED blinken.
5.) Programmwahlknopf
Mit dem Programmwahlknopf können Sie ein passendes Programm für Ihr Geschirr auswählen.

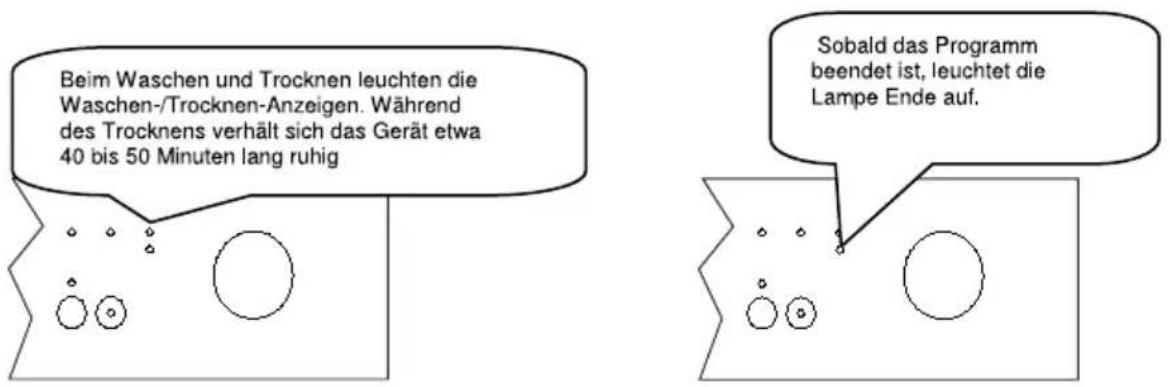

6.) Spülen/Trocknen - Zyklusende Anzeige
Sie können den Programm-Status mit Hilfe den "Spülen/Trocknen" und "Ende"-Anzeigen überwachen.
. Spülen/Trocknen
. Ende
7.) Salz-Mangel-Warnanzeige
Um zu sehen, ob das Salz in Ihrer Maschine ausreichend ist oder nicht, überprüfen Sie bitte die Salz-Mangel-Warnleuchte auf dem Display. Wenn die Salz-Mangel-Warnleuchte zu leuchten beginnt, müssen Sie die Salzkammer füllen.
Klarspüler-Mangel-Warnanzeige
Um zu überprüfen, ob genügend Klarspüler in Ihrer Maschine ist, überprüfen Sie bitte die Klarspüler-Mangel-Warnleuchte auf dem Display. Wenn die Klarspüler-Mangel-Warnleuchte zu leuchten beginnt, füllen sie die Klarspülerkammer.
Technische Angaben
| Fassungsvermögen | 10 Maßgedecke |
| Höhe | 845 mm |
| Höhe (ohne Arbeitsplatte) | 815 mm |
| Breite | 450 mm |
| Tiefe | 598 mm |
| Nettogewicht | 40 kg |
| Versorgungsspannung | 220-240 V, 50 Hz |
| Leistungsaufnahme | 1900 W |
| Heizleistung | 1800 W |
| Pumpenleistung | 100 W |
| Abwasserpumpenleistung | 30 W |
| Wasserzufuhrdruck | 0.03 MPa (0,3 bar) - 1 MPa (10 bar) |
| Stromstärke | 10 A |
- Der Hersteller behält sich da s Recht zur Anpassung der Ausführung und der technischen Angaben vor.
Konformität bezüglich der Normen und Testdaten / EU-Konformitätserklärung
Alle Stufen in Bezug auf die Maschine sind in Übereinstimmung mit den Sicherheitsbestimmungen, wie dies in allen diesbezüglich geltenden Bestimmungen der Europäischen Union festgelegt ist. 2004/108/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242
SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN
Wiederverwertung
- Einige Bestandteile und die Verpackung Ihres Geschirrspülers sind aus wieder verwertbaren Stoffen hergestellt worden.
- Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE<, >PS<, >POM<, >PP<, ....)
• Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können. - Diese Materialien sind nicht für die Entsorgung als Haushaltsabfälle geeignet. Stattdessen sollten sie bei Abfallsammelstellen für die Wiederverwertung abgegeben werden.
- Wenden Sie sich bitte an solche Entsorgungsstellen, um Auskünfte zur Art der Entsorgung und zu Sammelstellen zu erhalten.
Sicherheitsinformationen
Wenn Sie Ihren Geschirrspüler in Empfang nehmen
- Prüfen Sie, ob keine Schäden an Ihrem Geschirrspüler oder der Verpackung vorliegen.
Verwenden Sie niemals den Geschirrspüler, sollten Sie Schäden am Gerät erkennen, melden Sie diese umgehend bei Ihrem Händler und nehmen Sie niemals ein beschädigtes Gerät in Betrieb, dabei besteht Lebensgefahr! - Entfernen Sie die Verpackungsmaterialien gemäß den Hinweisen und entsorgen Sie sie gemäß den diesbezüglichen Bestimmungen.
- Wählen Sie einen geeigneten, sicheren und ebenen Standort für die Aufstellung des Geschirrspülers.
Auf diese Punkte müssen Sie während der Installation des Geschirrspülers achten
- Beachten Sie bei der Aufstellung, Installation und den Anschlüssen für Ihren Geschirrspüler bitte die Hinweise.
- Der Anschluss und die Inbetriebnahme darf nur durch einen autorisierten Kundendienst Techniker erfolgen.
- Verbinden Sie das Gerät erst nach erfolgter Installation mit dem Stromnetz!
- Überzeugen Sie sich vor der Installation bitte davon, dass der Stecker des Geschirrspülers aus der Steckdose gezogen worden ist.
- Alle elektrischen Anschlüsse müssen zu den auf dem Typenschild angegebenen Werten passen.
- Achten Sie bei der Installation darauf, dass keine Leitungen oder Schläuche beschädigt oder gequetscht werden.
- Benutzen Sie niemals ein Verlängerungskabel oder eine Mehrfachsteckdose für den elektrischen Anschluss des Geschirrspülers, es besteht Brandgefahr! Sorgen Sie dafür dass der Netzstecker auch nach der Installation immer frei zugänglich ist, um das Gerät im Schadensfall vom Netz trennen zu können.
- Führen Sie nach der Installation des Gerätes den ersten Spülgang ohne Geschirr durch.
Der normale Gebrauch des Geschirrspülers
- Dieser Geschirrspüler ist für Haushaltszwecke geeignet; benutzen Sie ihn nicht für einen anderen Zweck. Durch den gewerblichen Einsatz des Geschirrspülers verfallen sämtliche Garantieansprüche.
- Stellen oder legen Sie keine Lasten auf die offene Tür des Geschirrspülers, weil dieser sonst kippen oder beschädigt werden könnte.
- Benutzen Sie nur die üblichen Reinigungsmittel für Haushalts Geschirrspüler, für eventuell entstehende Schäden durch andere Reinigungsmittel übernimmt der Hersteller keine Haftung!.
- Wasserreste im inneren des Gerätes enthalten unter Umständen Spülmittelrückstände und dürfen nicht als Trinkwasser benutzt werden!
- Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel, dabei besteht Explosionsgefahr.
- Prüfen Sie bitte, ob Kunststoffteile wirklich hitzebeständig sind, bevor Sie sie im Geschirrspüler spülen.
- Befüllen Sie Ihren Geschirrspüler nicht mit Gegenständen, die für das Geschirrspülen nicht geeignet sind. Achten Sie ebenfalls darauf, dass Sie keinen Geschirrkorb überladen. Andernfalls kann unsere Firma keine Haftung für irgendwelche Kratzer oder Rostschäden am inneren Rahmen aufgrund von Bewegungen des Geschirrkorbs übernehmen.
- Öffnen Sie niemals die Tür im laufenden Betrieb, dabei kann austretendes heißes Wasser zu Verbrennungen führen.
- Lassen Sie die Tür des Geschirrspülers nicht offen stehen. Dies kann andernfalls zu Unfällen führen.
- Laden Sie Messer und andere spitze oder scharfe Gegenstände mit der scharfen Seite nach unten im Besteckkorb.
- Stellen Sie sicher, dass dieses Gerät nur von sachkundigen Personen genutzt wird, die auch mit der Bedienung vertraut sind!
- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bedient werden. Dies gilt auch für in Bezug auf das Gerät unerfahrene Personen, sofern diese nicht beaufsichtigt oder von einer verantwortlichen Person gründlich in die Bedienung des Gerätes eingewiesen wurden.
Für die Sicherheit ihrer Kinder
- Nachdem Sie das Verpackungsmaterial des Geschirrspülers abgenommen haben, müssen Sie darauf achten, dass es außerhalb der Reichweite von Kindern bleibt.
- Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten.
- Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern es besteht Lebensgefahr durch Vergiftung!
- Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können.
- Stellen Sie bei der Entsorgung des Gerätes sicher, dass die Tür nicht mehr verschlossen werden kann und schneiden Sie das Netzkabel ab,damit ist sichergestellt, dass spielende Kinder nicht gefährdet werden!.
Im Falle einer Störung
- Mögliche Störungen dürfen nur von qualifiziertem Fachpersonal beseitigt werden,sonst verlieren Sie Ihre Garantieansprüche!
- Stellen Sie sicher, dass das Gerät vom Strom und Wasser getrennt wurde bevor Sie Reparaturen an dem Gerät ausführen lassen!
Empfehlungen
- Um Wasser und Strom zu sparen, sollten Sie hartnäckige Rückstände auf dem Geschirr entfernen, bevor Sie das Geschirr in die Maschine stellen. Schalten Sie den Geschirrspüler ein, starten Sie das Gerät erst wenn es voll beladen ist.
- Benutzen Sie das Vorspülprogramm bitte nur, wenn dies wirklich erforderlich ist.
- Stellen Sie hohle Gegenstände wie Schalen, Gläser und Töpfe so in die Maschine, dass die Öffnung nach unten zeigt.
- Es wird empfohlen, dass Sie den Geschirrspüler nicht mit anderem oder mehr als dem angegebenen Geschirr befüllen.
Für den Geschirrspüler nicht geeignete Gegenstände:
- Zigarettenasche, Kerzenwachs, Politur, Farbe, chemische Stoffe und Materialien mit Eisenlegierung,
- Gabeln, Löffel und Messer mit Handgriffen aus Holz oder Knochen bzw. aus Elfenbein oder Perlmutt, geleimte Gegenstände oder mit scheuernden, säurehaltigen oder alkalischen Chemikalien verschmutzte Gegenstände,
- Gegenstände aus nicht hitzebeständigem Kunststoff, Gegenstände mit einer Kupfer- oder Zinnbeschichtung,
- Gegenstände aus Aluminium und Silber (diese können sich verfärben oder stumpf werden),
- Bestimmte empfindliche Glastypen, Porzellan mit ornamentalen Druckmustern, da diese bereits nach dem ersten Spülen fahl werden können, Kristallglas, weil es im Lauf der Zeit stumpf wird, nicht hitzebeständiges Aufhängebesteck, Bleikristallgläser, Schneidebretter sowie mit Synthetikfasern hergestellte Produkte,
- Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler.
Warnung: Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen.
DIE INSTALLATION DES GESCHIRRSPÜLERS
Die Aufstellung des Geschirrspülers
Wenn Sie den Standort für den Geschirrspüler wählen, müssen Sie darauf achten, dass Sie dort das Geschirr problemlos be- und entladen können.
Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 °C absinken kann.
Nehmen Sie die Maschine vor der Aufstellung aus der Verpackung. Beachten Sie dabei bitte die Warnhinweise auf der Verpackung.
Achten Sie bei der Wahl des Standortes darauf, dass die Anschlüsse für Wasser Zu -und Ablauf nach der Installation nicht mehr zugänglich sind.
Halten Sie den Geschirrspüler nicht an der Tür oder der vorderen Platte fest, um ihn anzuheben.
Achten Sie darauf, dass die Schläuche für die Wasserzu- und -abfuhr bei der Aufstellung des Geschirrspülers nicht eingeklemmt werden. Stellen Sie bitte außerdem sicher, dass die Maschine nicht auf einem Stromkabel steht.
Stellen Sie die Stellfüße des Geschirrspülers so ein, dass die Maschine gerade und fest steht. Durch eine ordnungsgemäße Aufstellung des Geschirrspülers wird das problemlose Öffnen und Schließen der Tür gewährleistet.
Wenn sich die Tür des Geschirrspülers nicht richtig schließen lässt, müssen Sie prüfen, ob die Maschine stabil auf der Bodenfläche steht. Stellen Sie andernfalls die Stellfüße richtig ein und sorgen Sie für einen stabilen und waagerechten Stand.
Der Wasseranschluss
Achten Sie darauf, dass die Leitungen im Haus für die Installation eines Geschirrspülers geeignet sind. Wir empfehlen Ihnen ferner, ein Filter am Wassereinlass Ihres Hauses oder Ihrer Wohnung anzubringen, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den
Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor.

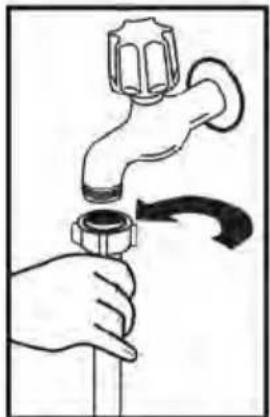

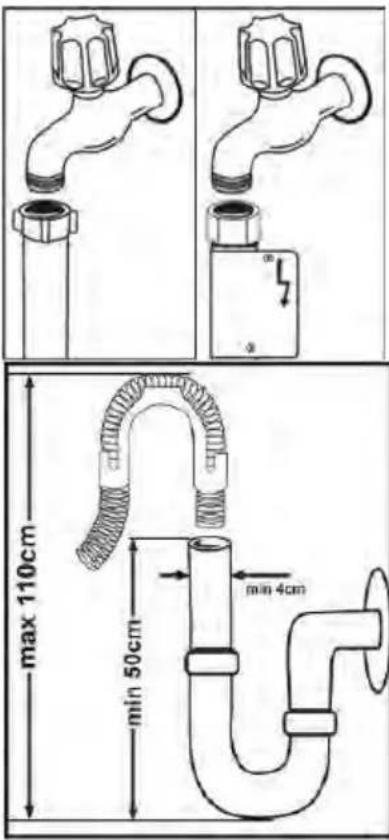

Der Zufuhrschlauch
Benutzen Sie nicht den Zufuhrschlauch Ihres alten Geschirrspülers, wenn Sie diesen noch haben sollten. Benutzen Sie stattdessen den neuen, im Lieferumfang der Maschine enthaltenen Zufuhrschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. Schließen Sie den Zufuhrschlauch direkt an den Wasserhahn an. Der am Hahn vorliegende Druck muss mindestens 0,3 bar und darf nicht mehr als 10 bar betragen. Wenn der Wasserdruck10 bar übersteigt, Muss ein Druckausgleichsventil dazwischen angebracht werden.
Nachdem der Schlauch angeschlossen worden ist, muss der Hahn ganz aufgedreht werden. Jetzt kann geprüft werden, ob er absolut dicht ist und nicht tropft.
Zum Schutz Ihrer Maschine sollten Sie darauf achten, dass Sie immer die Wasserzufuhr schließen, wenn das Spülprogramm beendet ist.
HINWEIS: Bei einigen Modellen wird ein Zwischenstück für den Aquastop verwendet. Bei Geräten mit Aquastopp befinden sich elektrische Leitung im Schlauch die Netzspannung führen, schneiden Sie daher den Schlauch niemals ab! Achten Sie darauf, dass der Schlauch nicht geknickt oder gequetscht wird!

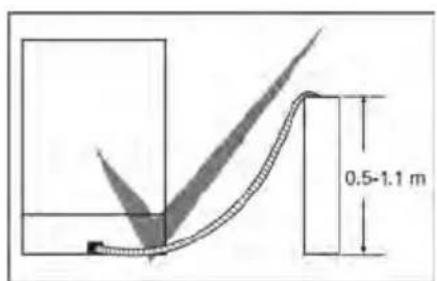

Der Abwasserschlauch
Der Abwasserschlauch kann entweder direkt an den Wasserabfluss oder den Abfluss des Spülbeckens angeschlossen werden. Wenn ein spezielles Schenkelrohr (wenn verfügbar) verwendet wird, kann das Wasser direkt in das Spülbecken abfließen, indem das Schenkelrohr über den Rand des Spülbeckens gebogen wird. Dieser Anschluss muss in einer Höhe von mindestens 50 cm über der Bodenfläche liegen und darf nicht höher als 110 cm sein.
Warnung: Verlängern sie den Abwasserschlauch nicht über 4 Meter, sonst kann das Schmutzwasser nicht mehr problemlos abgepumpt werden und das Spülergebnis wird nicht mehr fehlerfrei sein, der Hersteller übernimmt in diesem Fall keine Haftung!
Der elektrische Anschluss
Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. Wenn die Erdung nicht vorgenommen Das Gerät darf nur an eine geerdete Schutzkontakt Steckdose angeschlossen werden. Wenn erforderlich, dann lassen Sie sich eine entsprechende Steckdose von einem qualifizierten Fachmann installieren.
Die Absicherung der Steckdose muss mit 16A gewährleistet sein, das Gerät ist nur für den Betrieb mit 220-240 V vorgesehen. Sollten Sie zum Anschluss offene Fragen haben, dann wenden Sie sich auch hier an einen qualifizierten Elektrofachbetrieb.
Das Stromkabel des Geschirrspülers darf nur von einem befugten Kundendienstmonteur oder Elektriker ausgetauscht werden. Unsachgemäße Installationen sind lebensgefährlich. Dies kann andernfalls zu Unfällen führen.
Achten Sie aus Sicherheitsgründen immer darauf, dass Sie den Stecker aus der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist.
Um elektrische Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen.
Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel.

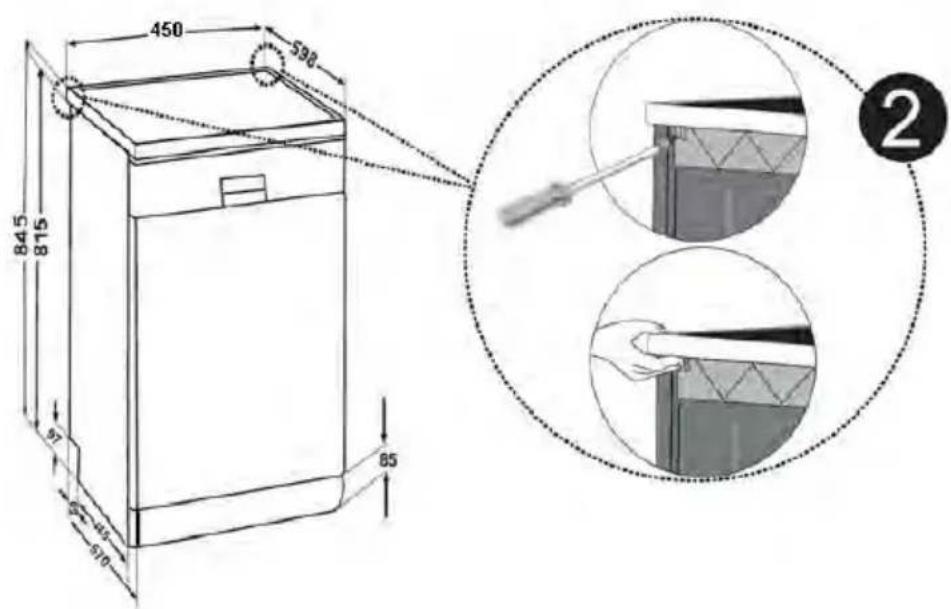

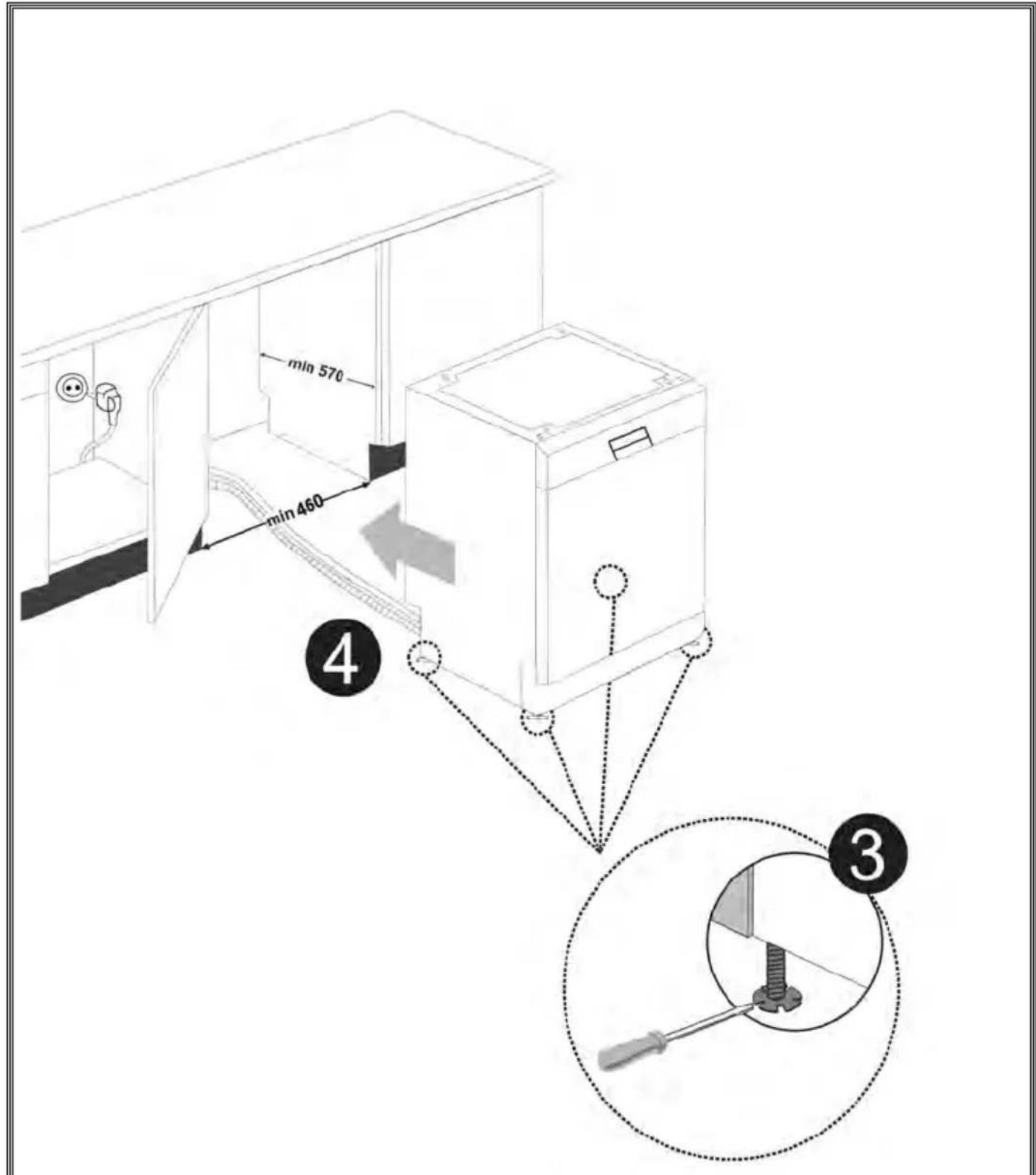

Den Geschirrspüler unter der Arbeitsplatte einbauen
Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen.¹ Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung der Maschine geeignet ist, müssen Sie die obere Platte (wie in der Abbildung gezeigt) abnehmen. 2
Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein.3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt warden Stellen Sie Ihren Geschirrspüler auf, indem Sie ihn unter die Arbeitsfläche schieben. Achten Sie dabei darauf, dass die Schläuche nicht eingeklemmt oder verbogen werden.4
Warnung : Der Platz, wo Sie das Gerät aufstellen muss eben und stabil sein. Das Gerät sollte mit den verstellbaren Füßen auf waagerechten und sicheren Stand ausgerichtet werden.
Warnung: Nach dem Entfernen der Arbeitsplatte muss der Geschirrspüler an einem geschützten Ort aufgestellt werden, dessen Maße den Abmessungen entsprechen, wie sie in der Abb. gezeigt werden.
Vor dem Einsatz der Maschine zum ersten Mal
- Prüfen Sie, ob die Strom- und Wasserzufuhrangaben mit den Werten die durch die Installationsanweisungen für die Maschine angegeben sind, übereinstimmen.
- Entfernen Sie alle Verpackungsmaterialien im Inneren der Maschine.
- Stellen Sie den Wasserenthärter ein.
- Fügen Sie 1 kg Salz in den Salzbehälter hinzu und füllen Sie es mit Wasser bis zu einer Ebene, bei dem es fast überläuft.
- Füllen Sie den Klarspülerfach.
VORBEREITUNG DER MASCHINE FÜR DEN EINSATZ
Die Bedeutung von Wasser Entkalkung
Für eine gute Waschfunktion, benötigt der Geschirrspüler weiches, d.h. weniger kalkhaltiges Wasser. Andernfalls werden weiße Kalkrückstände auf dem Geschirr und in der Innenausstattung bleiben. Dies wird sich negativ auf das Waschen, Trocknen und der Glänzleistung Ihrer Maschine auswirken. Wenn Wasser durch das Enthärtersystem fließt, werden die Ionen, die die Härte bilden aus dem Wasser entfernt und das Wasser erreicht die Weichheit, die um das beste Waschergebnis zu erzielen, erforderlich ist. Je nach dem Härtegrad des einströmenden Wassers, sammeln sich diese Ionen, die das Wasser aushärten, schnell im Enthärtungssystem. Daher muss das Weichmachersystem aufgefrischt werden, so daß es auch während der nächsten Wäsche mit gleicher Leistung arbeitet. Zu diesem Zweck wird Regeneriersalz eingesetzt.

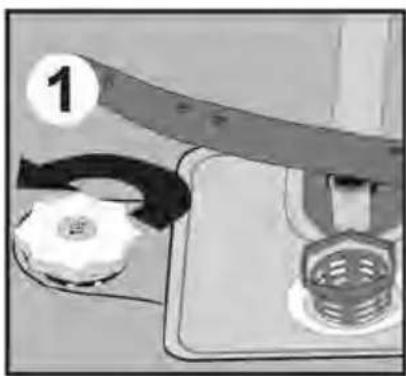

Befüllen mit Salz
Verwenden Sie Weichmacher Salz, der speziell für den Einsatz in Spülmaschinen produziert wurde. Um Weichmacher Salz zu füllen, nehmen Sie zunächst den unteren Korb heraus und öffnen Sie dann die Salzfach-Kappe durch Drehen gegen den Uhrzeigersinn.1 2 Füllen Sie zuerst das Fach mit 1 kg Salz und Wasser 3 bei überquellender Höhe. Falls verfügbar, wird mit Hilfe des Trichters 4 ein leichteres Befüllen ermöglicht. Montieren Sie die Kappe und schließen Sie es. Wenn die Salz Warnlampe auf dem Bedienfeld leuchtet (ca. zwischen 20. bis 30. Zyklen abhängig von der Wasserhärte), füllen Sie Ihre Maschine wieder mit Salz (ca. 1 kg). Füllen Sie den Salzbehälter nur beim ersten Gebrauch mit Wasser. Wir empfehlen Ihnen, feinkörniges Salz oder Pulversalz Weichspüler zu verwenden. Geben Sie kein Kochsalz in Ihr Gerät ein. Andernfalls kann die Funktion des
Weichspüler-Fachs mit der Zeit abnehmen. Wenn Sie Ihren Geschirrspüler starten, wird das Salzfach mit Wasser gefüllt. Geben Sie deswegen den Weichmacher Salz vor dem Start Ihrer Maschine ein. Auf diese Weise wird das überlaufende Salz sofort durch den Waschvorgang gereinigt. Wenn Sie nach dem Eingeben von Salz umgehend kein Geschirr spülen werden, führen Sie dann ein kurzes Waschprogramm mit einer leeren Maschine, um jede Beschädigung (Korrosion zu verhindern) Ihrer Maschine aufgrund des Salz-Überlaufs beim Ausfüllen des Salzbehälters zu vermeiden.
Wichtig:
Unmittelbar nach jeder Befüllung des Salzbehälters muss der Geschirrspüler in einem Hauptspülgang betrieben werden, um Salzrückstände im Innenraum des Gerätes zu entfernen (!Korrosionsgefahr - Verlust der Garantieansprüche!).
Befüllen Sie den Salzbehälter nur beim ersten Gebrauch mit Wasser!
Wenn Sie eine Tablette in den Behälter für das Reinigungssalz geben, brauchen Sie nicht das ganze Fach zu befüllen. Wir empfehlen die Verwendung von fein gemahlenem oder pulverförmigem Enthärtungssalz.
Verwenden Sie niemals Tafelsalz in Ihrem Geschirrspüler. Ansonsten kann es passieren, dass die Funktion der Enthärtung im Laufe der Zeit abnimmt. Wenn Sie den Geschirrspüler einschalten, füllt sich der Salzbehälter mit Wasser. Befüllen Sie deshalb den Salzbehälter, bevor Sie den Geschirrspüler einschalten.
Achten Sie darauf, dass keine Salzreste im Innern des Gerätes verbleiben. Starten Sie ggf. ein Kurzprogramm um Salzrest zu entfernen und damit Korrosionsschäden zu verhindern.
Der Teststreifen
Die Spülleistung Ihres Geschirrspülers hängt von der Härte Ihres Leitungswassers ab. Aus diesem Grunde ist der Geschirrspüler mit einem System zur Verminderung des Härtegrads im zugeführten Wasser ausgerüstet. Die Spülergebnisse sind nur dann optimal, wenn auch die Einstellungen für den Härtegrad richtig eingestellt wurden! Um den Härtegrad des Wassers in Ihrem Wohngebiet herauszufinden, wenden Sie sich an den örtlichen Wasserverband oder bestimmen Sie den Härtegrad, indem Sie den Teststreifen benutzen (falls verfügbar)
| Öffnen Sie den Teststreifen. | Lassen Sie 1 Minute lang Wasser durch die Leitung fließen. | Halten Sie den Teststreifen 1 Sekunde lang ins Wasser. | Schütteln Sie das Wasservom Teststreifen, nachdem Sie ihn aus dem Wasser genommen haben. | Warten Sie 1 Minute. | Stellen Sie die Wasserhärte am Geschirrspüler gemäß dem Ergebnis ein, das Sie mithilfe des Teststreifens bestimmt haben. |
 |  1 Minute |  1 Sekunde |  |  ^1 Minute |  |  |
Den Salzverbrauch einstellen
Drücken Sie dann die Start/Pause Taste 2 und halten Sie diese gedrückt. Schalten Sie das Gerät mit der Ein/Aus Taste 4 ein und halten Sie die Start/Pause Taste so lange gedrückt, bis die Lampe der Programmanzeige 3 aufleuchtet und wieder erlischt, dann könne Sie die Taste los lassen.
Schalten Sie dann den Geschirrspüler ein, indem Sie auf die Ein/Aus-Taste drücken. 4 Lassen Sie die Start/Pause-Taste eingedrückt, bis die Lampen der Programmanzeige aufleuchten und wieder erlöschen. 2 Danach können Sie die Taste wieder los lassen.
An Ihrem Geschirrspüler wird jetzt die zuletzt eingegebene Einstellung der Wasserhärte angezeigt.
Sie können den Wert anpassen, indem Sie auf die Start/Pause-Taste drücken 2 Nachdem Sie den Härtegrad angepasst haben, speichern Sie den Wert durch drücken des An/Aus-Knopfes. 4
Tabelle zur Standeinstellung bei der Wasserhärte
| Stand Wasserhärte | Deutsche Härte dH | Französis che Härte dF | Englische Härte dE | Standanzeige Härte |
| 1 | 0-5 | 0-9 | 0-6 | SpülenTrocknen-Lampe ist an |
| 2 | 6-11 | 10-20 | 7-14 | Ende-Lampe ist an |
| 3 | 12-17 | 21-30 | 15-21 | Start/Pause-Lampe ist an |
| 4 | 18-22 | 31-40 | 22-28 | SpülenTrocknen & Ende-Lampen ist an |
| 5 | 23-31 | 41-55 | 29-39 | SpülenTrocknen & Start/Pause-Lampen sind an. |
| 6 | 32-50 | 56-90 | 40-63 | Ende & Start/Pause-Lampen sind an. |
Wenn die bei Ihnen vorliegende Wasserhärte über 50 DH( deutsche Härte) liegt oder Sie Brunnenwasser verwenden, sollten Sie Geräte zur Filterung oder der Wasseraufbereitung verwenden. HINWEIS: Werkseitig ist die Härte bereits auf den Wasserhärte Stand 3 eingestellt worden.
Die Verwendung von Reinigungsmitteln
Benutzen Sie bitte ein Reinigungsmittel, das speziell für die Verwendung von Haushaltsgeschirrspülern entwickelt worden ist.
Im Einzelhandel sind Pulver, Reinigungs-Gel und Tabletten zur Reinigung erhältlich, die speziell für die Verwendung in Haushaltsgeschirrspülern entwickelt worden sind.
Vor dem Einschalten des Geschirrspülers muss das Reinigungsmittel in das Reinigungsfach eingefüllt werden. Lagern Sie die Reinigungsmittel außerhalb der Reichweite von Kindern an einem kühlen und trockenen Standort.
Füllen Sie bitte nicht mehr Reinigungsmittel als erforderlich in das Fach für den Reiniger, sonst kann es passieren, dass das Reinigungsmittel sich nicht richtig löst. Ansonsten könnte es sowohl zu Kratzern auf Ihren Gläsern kommen als auch dazu führen, dass sich das Reinigungsmittel nur schlecht auflöst.
Wenn Sie weitere Informationen in Bezug auf das verwendete Reinigungsmittel benötigen, wenden Sie sich bitte direkt an die betreffenden Hersteller der Reinigungsmittel.
Das Fach für das Reinigungsmittel
Drücken Sie wie auf der Abbildung gezeigt auf die Lasche, um das Fach für das Reinigungsmittel zu öffnen. 1 Im Fach für das Reinigungsmittel befinden sich Striche für die Befüllung. Es ist möglich, die richtige Menge an Reinigungsmittel mithilfe dieser Striche zu bestimmen. In das Fach können insgesamt 40 cm³ an Reinigungsmittel eingefüllt werden.
Öffnen Sie die Verpackung des Geschirrspülmittels und befüllen Sie das größere Fach b mit 25 cm³ an Reiniger, wenn Ihr Geschirr stark und mit 15 cm³, wenn es normal verschmutzt ist 2 Wenn Ihr Geschirr
schon seit längerer Zeit nicht abgewaschen worden ist, wenn sich angetrocknete Speisereste darauf befinden und Sie den Geschirrspüler sehr voll beladen haben, befüllen Sie das Vorspülfach a mit 5 cm³ an Reinigungsmittel. Schalten Sie jetzt die Maschine ein.
Möglicherweise müssen Sie noch mehr Reinigungsmittel in Ihren Geschirrspüler füllen. Dies hängt vom Maß der Verschmutzung und von der Wasserhärte in Ihrem Gebiet ab.
Kombinierte Reinigungsmittel
Die Hersteller von Reinigungsmitteln stellen ebenfalls kombinierte Geschirrspülmittel her, die
Namen wie z. B. 2 in 1, 3 in 1 oder 5 in 1 tragen.
Die 2-in-1-Geschirrspülmittel enthalten außer einem Reinigungsmittel auch Salz oder einen Klarspüler. Wenn Sie 2-in-1-Geschirrspülmittel verwenden, müssen Sie auf jeden Fall die Hinweise für die Reinigungstablette beachten.
Andere Reinigungstabletten enthalten nicht nur ein Geschirrspülmittel, sondern auch einen Klarspüler und Reinigungssalz sowie weitere Eigenschaften.
Gebrauchsbedingungen ausreichende Ergebnisse. Solche Reinigungsmittel enthalten den Klarspüler und/oder das Salz in festgelegten Mengen.
An diese Dinge sollten Sie bei der Verwendung dieser Produkte denken:
- Lesen Sie sich immer die Angaben auf der Verpackung des Produkts, das Sie verwenden möchten, durch, um zu kontrollieren, ob es sich dabei um ein kombiniertes Mittel handelt oder nicht.
- Prüfen Sie, ob das Geschirrspülmittel für die Härte des verwendeten Wassers geeignet ist.
- Beachten Sie die Hinweise auf der Verpackung, wenn Sie solche Produkte verwenden.
- Wenn solche Geschirrspülmittel in der Form von Tabletten angeboten werden, legen Sie sie bitte niemals in den Innenbereich oder den Besteckkorb des Geschirrspülers. Legen Sie die Tabletten immer in das Fach für Reinigungsmittel.
- Sie erbringen bei einer bestimmten Verwendungsart gute Leistungen. Wenn Sie diese Art von Geschirrspülmitteln verwenden, müssen Sie sich an den betreffenden Hersteller wenden, um weitere Informationen zu den Verwendungsbedingungen zu erhalten.
- Wenn die Bedingungen für die Verwendung dieser Produkte und die Maschineneinstellungen richtig sind, können sich auf diese Weise Einsparungen beim Verbrauch von Salz und/oder dem Klarspüler erzielen lassen.
- Wenden Sie sich bitte an den Hersteller des Reinigungsmittels, wenn Sie keine guten Spülergebnisse erzielen (wenn Kalkrückstände auf dem Geschirr zurückbleiben und es nicht trocken wird), nachdem Sie 2-in-1- oder 3-in-1-Reinigungsmittel verwendet haben. Zu dem Garantieumfang für den Geschirrspüler gehören keine Ansprüche aufgrund der Verwendung dieser Arten von Reinigungsmitteln.
Empfohlene Verwendung: Wenn Sie mit der Verwendung kombinierter Reinigungsmittel bessere Spülergebnisse erzielen wollen, müssen Sie Salz und Klarspüler in Ihren Geschirrspüler einfüllen und den Stand der Wasserhärte auf den niedrigsten Stand (1) einstellen.
Das Auflösungsverhalten von Spülmitteln in Tablettenform („Tabs“) verschiedener Hersteller hängt gewöhnlich von Temperatur und Zeit ab. Daher raten wir davon ab, solche Spülmittel mit Kurzprogrammen zu verwenden. Bei solchen
Programmen sollten Sie besser Spülmittel in Pulverform einsetzen.
Warnung: Wenn irgendwelche Probleme bei der Verwendung dieser Geschirrspülmittel entstehen sollten, die Sie vorher nicht gehabt haben, sollten Sie sich direkt an den Hersteller des Reinigungsmittels wenden.
Wenn Sie keine kombinierten Reinigungsmittel mehr verwenden wollen
- Füllen Sie den Behälter für das Salz und den Klarspüler.
- Stellen Sie die Wasserhärte auf den höchsten Stand (6) und lassen Sie den Geschirrspüler ohne Beladung spülen.
• Passen Sie den Stand der Wasserhärte an. - Wählen Sie den geeigneten Stand für den Klarspüler.
Den Klarspüler einfüllen und die richtige Einstellung wählen
Ein Klarspüler wird verwendet, um nicht nur Wasserflecken, Kalkrückstände oder weiße Streifen vom Geschirr zu entfernen, sondern auch, um das Geschirr besser trocknen zu lassen. Es wird häufig gedacht, dass ein Klarspüler ausschließlich für einen verbesserten Glanz des Geschirrs verwendet wird. Das Mittel dient allerdings ebenfalls zum besseren Trocknen des Geschirrs. Aus diesem Grund müssen Sie immer darauf achten, dass genügend Klarspüler im Behälter für den Klarspüler vorhanden ist. Außerdem darf nur ein Mittel verwendet werden, das für die Verwendung in Geschirrspülern geeignet ist.
Wenn die Nachfüllanzeige für Klarspüler auf dem Bedienfeld
sichtbar wird, müssen Sie den Behälter für den Klarspüler neu befüllen.
Um den Klarspüler einzufüllen, müssen Sie zuerst den Verschlussdeckel des Behälters für den Klarspüler abdrehen.¹ Gießen Sie den Klarspüler in den Behälter, bis sich die Anzeige für den
Klarspüler dunkel verfärbt.2 Befestigen Sie den Deckel wieder und schließen Sie ihn bis die Markierungen sich gegenüber stehen, sodass die Zacken aneinander anschließen. Wenn Sie die Füllstandsanzeige für den Klarspüler am Behälter für das Reinigungsmittel ablesen, können Sie erkennen, ob Ihr
Geschirrspüler mehr Klarspüler benötigt oder nicht.
Wenn die Anzeige dunkel ist , bedeutet dies, dass sich Klarspüler im Behälter befindet, während eine helle Anzeige besagt, dass Sie den Behälter wieder mit Klarspüler befüllen müssen. Die Dosierung für den Klarspüler kann auf einen Stand zwischen 1 und 6 eingestellt werden.
Werkseitig ist dieser Stand auf 3 eingestellt worden. Sie müssen den Wert erhöhen, wenn nach dem Spülen Wasserflecken auf Ihrem Geschirr entstehen, während Sie den Wert senken müssen, wenn sich blaue Streifen bilden, nachdem Sie mit der Hand über das Geschirr gewischt haben. ^3
Warnung: Verwenden Sie bitte nur Klarspülmittel, die für die Verwendung im Geschirrspüler geeignet sind. Wenn Klarspüler ausströmt und in der Maschine zurückbleibt, kann es zu einer übermäßigen Schaumbildung kommen. Hierdurch wird die Spülleistung beeinträchtigt. Entfernen Sie deshalb überschüssigen Klarspüler, indem Sie ihn mit einem Tuch abwischen.
DEN GESCHIRRSPÜLER BELADEN
Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise. Ihnen stehen zwei Geschirrkörbe zur Verfügung, in die Sie Ihr Geschirr stellen können. Der untere Geschirrkorb empfiehlt sich für runde und tiefe Produkte wie Töpfe mit langen Stielen, Topfdeckel, (Salat-)Teller und Bestecke. Der obere Geschirrkorb ist für Tee- und Kaffeegeschirr, Kuchenteller, Salatschalen, Becher und Gläser entwickelt worden. Wenn Sie Gläser und Weinkelche in den Geschirrkorb stellen, müssen Sie darauf achten, dass Sie gegen den Korbrand, einen Bügel oder die Glashalter lehnen und nicht an anderes Geschirr stoßen. Stellen Sie lange Gläser nicht gegeneinander, weil sie ansonsten nicht stabil stehen können, dann kann es zu Schäden an den Gläsern kommen Dadurch kann es zu Beschädigungen kommen.
Es empfiehlt sich außerdem, die dünnen schmalen Gegenstände in den mittleren Bereich der Geschirrkörbe zu stellen.
Sie können ein paar Löffel zwischen die anderen Bestecke stellen, damit diese nicht aneinander hängen bleiben. Um das beste Spülergebnis zu erzielen, wird empfohlen, das Gitter für Bestecke zu verwenden.
Um möglichen Verletzungen vorzubeugen, sollten Sie Besteck mit langen Griffen und scharfen Spitzen wie Gabeln, Brotmesser usw. so laden, dass die Spitze nach unten zeigt oder sie waagerecht in den Geschirrkörben liegen.
Warnung: Stellen Sie Geschirr und Besteck so in den Geschirrspüler, dass der obere und der untere Sprüharm nicht am Drehen gehindert werden.
Das Klappgestell
Im oberen Korb befinden sich Klappbügel zum optimalen beladen mit Geschirr.
Bei hochgeklapptem Bügel finden Sie Platz für z.B. lange Gläser b. In der anderen Position bietet dieses Gestell zusätzlichen Platz für Tassen oder ähnliches a.

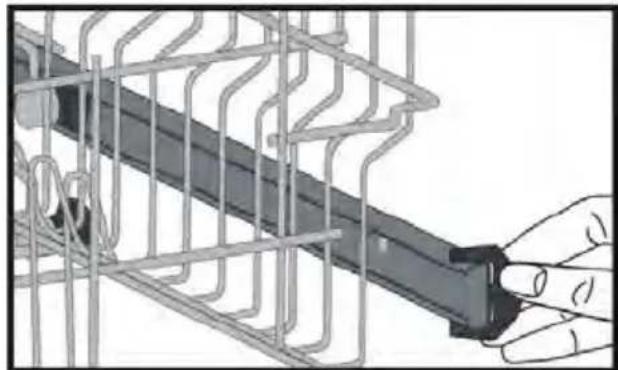

Die Höheneinstellung für den oberen Geschirrkorb
Wenn sich der Oberkorb in der oberen Führungsposition befindet, können im unteren Korb größere Gegenstände geladen werden! Verwenden Sie für den oberen Korb die untere Führung, dann können Sie oben größere Gegenstände einräumen.
Benutzen Sie die Rollen, um die Höhe des oberen Geschirrkorbs einzustellen. Öffnen Sie die Halterung des Geschirrkorbs am rückwärtigen Teil der Laufschiene für den oberen Geschirrkorb, indem Sie sie zur Seite drehen und den Korb herausnehmen. Ändern Sie den Stand der Rollen, setzen Sie den Geschirrkorb wieder in der Schiene ein und Führen Sie den Korb dann in die andere Rollenposition ein.
Andere Möglichkeiten zum Beladen des Geschirrkorbs
Unterer Geschirrkorb
Wichtiger Hinweis für Testlabore
Für weitere Informationen zu Leistungstests schreiben Sie bitte an folgende E-Mail-Adresse: "dishwasher@standardtest.info". Schreiben Sie uns in Ihrer E-Mail bitte den Modelnamen und die Seriennummer (20 Ziffern), die Sie auf der Gerätetür finden können."
PROGRAMMBESCHREIBUNG
Programmoptionen
| Programm-Nr. | Vorspülen | Eco | Super Spülen 50 Min. | Intensiv |
| Programmbezeichnung und -temperatur | - | 50°C | 65°C | 65°C |
| Art der Nahrungsmittel | Vorspülen um Reste klar zu spülen und zu lösen, bei Vollbeladung Programm wählen | Kaffee, Milch, Tee, kaltes Fleisch, Gemüse, nur kurz Gelagertes | Suppen, Saucen, Pasta, Eier, Pilaf, Kartoffel und Ofengerichte, frittierte Speisen | Suppen, Saucen, Pasta, Eier, Pilaf, Kartoffel und Ofengerichte, frittierte Speisen |
| Verschmutzungsgrad | - | Mittel | Mittel | |
| Spülmittelmenge B: 25 cm ^3 /15 cm ^3 A: 5 cm ^3 | - | A+B A+B A+B | ||
| 40°C Spülen | 31°C Spülen | 65°C Spülen | 45°C Spülen | |
| Kalt spülen | 50°C Spülen | Kalt spülen | 65°C Spülen | |
| Heiß spülen | Heiß spülen | Kalt spülen | ||
| Trocken | Ende | Zwischenprodukt spülen | ||
| Ende | Heiß spülen | |||
| Trocken | ||||
| Ende | ||||
| Programmdauer (Min) 15 | 172 50 115 | |||
| Stromverbrauch | (kWh) | 0,02 | 0,83 | |
| Wasserverbrauch (Liter) | 3,8 | 13,0 | 10,5 | 17,6 |
Hoch
1,31
1,45
Warnung: Kurzprogramme laufen ohne Trocknungsschritt ab.
Die oa. Werte wurden unter Laborbedingungen nach den relevanten Normen erzielt. Diese Werte können abhängig von den Einsatz- und Umgebungsbedingungen des Produkts (Netzspannung, Wasserdruck, Wassereinlauf- und Umgebungstemperatur) variieren.
DEN GESCHIRRSPÜLER EINSCHALTEN UND EIN PROGRAMM STARTEN
Den Geschirrspüler einschalten
Der Programmverlauf
Sie können den Programmverlauf mithilfe der Lampen, die sich am Bedienfeld befinden, mit verfolgen.

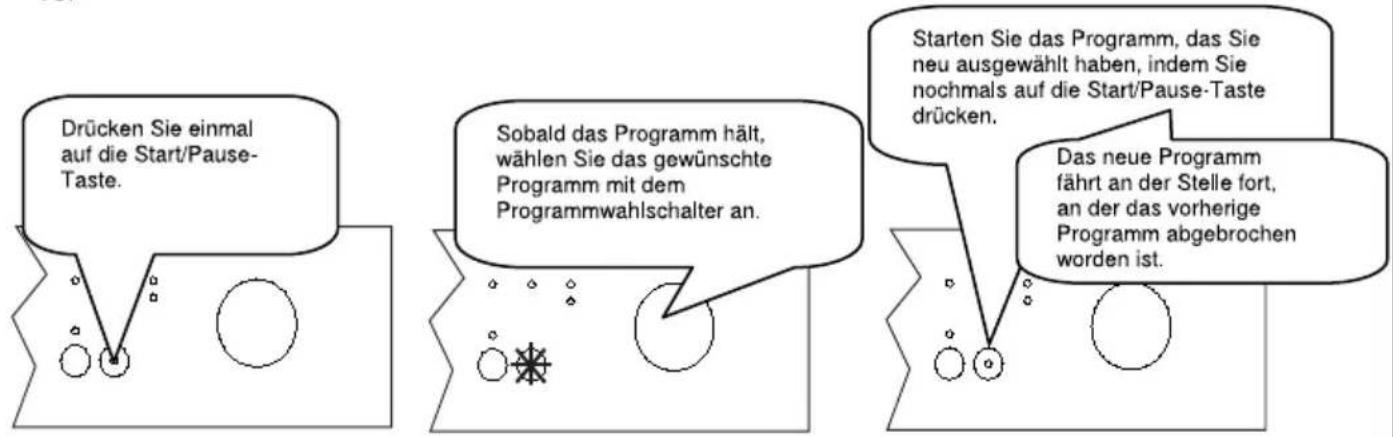

Ein Programm ändern
Wenn Sie ein Programm ändern möchten, während ein Waschprogramm abläuft, gehen Sie wie folgt vor

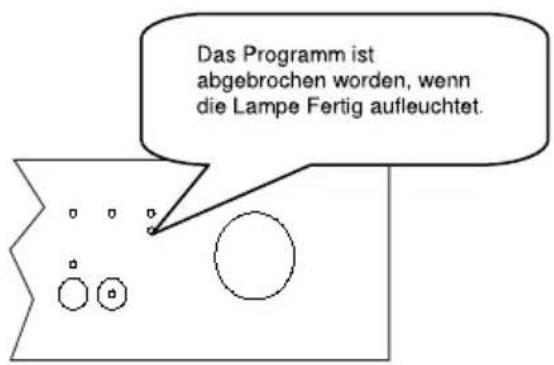

Ein Programm durch das Zurücksetzen ändern
Wenn Sie ein Programm abbrechen möchten, während ein Waschprogramm abläuft, gehen Sie wie folgt vor.

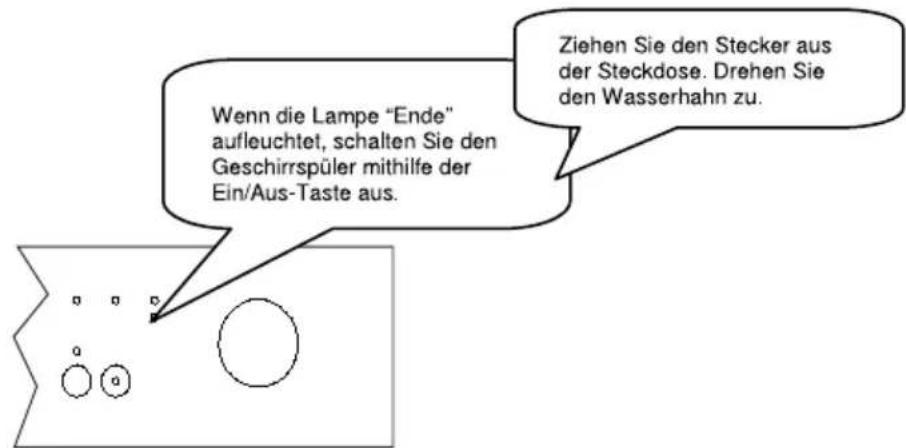

Das Gerät ausschalten
Hinweis: Um das Trocknen zu beschleunigen, können Sie die Tür des Geschirrspülers ein wenig öffnen, sobald das Spülprogramm beendet ist.
Hinweis: Wenn die Tür des Geschirrspülers während des Spülens geöffnet wird oder die Stromzufuhr unterbrochen wird, setzt der Geschirrspüler nach dem Schließen der Tür oder dem Einschalten der Stromzufuhr das vorherige Programm fort.
Hinweis: Das laufende Programm wird beendet, wenn die Maschine vom Netz getrennt oder die Tür während eines Trockenvorgangs geöffnet wird. Die Maschine ist dann bereit für eine neue Programmwahl.
PFLEGE UND REINIGUNG
Wenn der Geschirrspüler regelmäßig gereinigt wird, kann die Lebensdauer des
Geschirrspülers erheblich verlängert werden.
Öl und Kalk können sich im Spülbereich des Geschirrspülers absetzen. Wenn es zu solchen Ablagerungen kommt, gehen Sie wie folgt vor:
- Füllen Sie das Fach für das Reinigungsmittel, ohne dass sich Geschirr in der Maschine befindet, wählen Sie ein Programm mit einer hohen Temperatur und schalten Sie den Geschirrspüler ein. Wenn dies noch nicht zum gewünschten Ergebnis führen sollte, verwenden Sie bitte die hierfür angebotenen und erhältlichen Spezialreiniger (von Herstellern für Reinigungsmittel speziell entwickelte Reiniger).
Die Dichtungen an der Tür des Geschirrspülers reinigen
- Um die zurückgebliebenen Rückstände an den Dichtungen der Tür zu entfernen, wischen Sie die Dichtungen am besten regelmäßig mit einem feuchten Tuch ab.
Den Geschirrspüler reinigen
Reinigen Sie die Filter und Sprüharme mindestens einmal in der Woche.
Unterbrechen Sie die Stromzufuhr und schließen Sie den Wasserhahn, bevor Sie mit der Reinigung anfangen.
Verwenden Sie zur Reinigung des Geschirrspülers keine harten Gegenstände. Wischen Sie den Geschirrspüler mit feinem Reinigungsmaterial und einem feuchten Tuch ab.

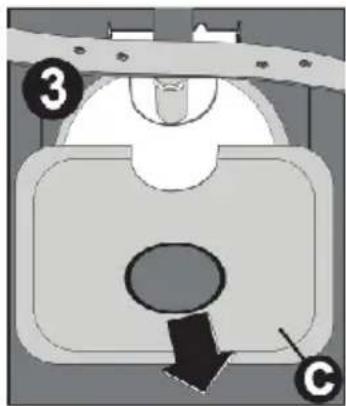

Filter
Prüfen Sie, ob sich irgendwelche Essensreste in den groben und feinen Filtern angesammelt haben.
Wenn hier Essensreste zurückgeblieben sein sollten, nehmen Sie die Filter heraus und reinigen Sie sie gründlich unter dem Wasserhahn.
a. das Mikrofilter
b. das Grobfilter
c. das Metall-/Kunststofffilter
Um die Filterkombination
herauszunehmen und zu reinigen, müssen Sie sie entgegengesetzt zum Uhrzeigersinn (nach links) drehen und dann herausnehmen.1
Ziehen Sie den Metall-/Kunststofffilter heraus. 3 Nehmen Sie nun den Grobfilter aus dem Mikrofilter.2 Spülen Sie es mit reichlich Wasser unter dem Wasserhahn. Setzen Sie den Metall-/Kunststofffilter wieder ein.
Setzen Sie den Grob und den Feinfilter in umgekehrter Reihenfolge wieder ein und drehen Sie den Grobfilter im
Uhrzeigersinn, bis die Markierungen sich gegenüber stehen an. Der Filter ist wieder richtig befestigt, wenn der Pfeil auf dem Feinfilter an der anderen Seite ist. 4
- Benutzen Sie bitte den Geschirrspüler niemals ohne ein Filter.
- Eine unsachgemäße Befestigung des Filters beeinträchtigt die Spülleistung. Sollte durch falsche Installation des Filter Schmutz in das Reinigungssystem des Gerätes gelangen und dadurch das Spülergebnis beeinträchtigt werden, unterliegt dies nicht der Herstellergarantie!
- Saubere Filter sind für den richtigen Betrieb des Geschirrspülers von großer Bedeutung.
Die Sprüharme
Prüfen Sie, ob die Öffnungen der oberen und unteren Sprüharme nicht verstopft sind. Wenn hier irgendwelche Verunreinigungen vorliegen sollten, entfernen Sie bitte die Sprüharme und reinigen Sie sie mit fließendem Wasser. Sie können den unteren Sprüharm abnehmen, indem Sie ihn nach oben ziehen. Um den oberen Sprüharm abzunehmen, müssen Sie die Mutter des oberen Sprüharms nach links drehen. Achten Sie bitte darauf, dass Sie die Mutter fest genug anziehen, wenn Sie den oberen Sprüharm wieder befestigen.
Mithilfe des Schlauchfilters am Einlass wird Wasser gefiltert, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor. Prüfen Sie den Filter und den Schlauch in regelmäßigen Abständen und reinigen Sie die Einzelteile wenn nötig. Um den Filter zu reinigen, müssen Sie zuerst den Wasserhahn schließen und anschließend den Schlauch abnehmen. Nachdem Sie den Filter vom Schlauch genommen haben, können Sie ihn unter dem Wasserhahn reinigen. Setzen Sie den gereinigten Filter wieder an seiner Stelle an der Schlauchinnenseite ein. Befestigen Sie den Schlauch wieder
FEHLERCODES UND VORGEHENSWEISE IM FALLE EINER STÖRUNG
| LEDSpülen/ Trocknen | LEDEnde | LEDStart/Pause | Fehlerbeschreibung Prüfen | |
 | MangelhafteWasserzufuhr | .Achten Sie drauf, dass der Wasserhahn am Einlass ganz geöffnet istund kein Wasser verloren geht.Schließen Sie den Wasserhahn am Einlass, lösen Sie den Wasserschlauch vom Wasserhahn und reinigen Sieden Filter amAnschlussende des Schlauchs.Schalten sie den Geschirrspüler wieder ein. Wenden Sie sich an denKundendienst, wenn der Fehler weiterhin auftritt. | ||
 | Störung bei der ständigenWasserzufuhr | Schließen Sie den Wasserhahn.Wenden Sie sich an den Kundendienst. | ||
 |  | Das Spülwasser im Geschirrspüler kann nicht abgeleitet werden | Der Abwasserschlauch ist verstopft.Die Filter Ihres Geschirrspülers können verstopft sein.Schalten Sie den Geschirrspüler aus und wieder ein.Aktivieren Sie den Befehl zur Programmunterbrechung.Wenden Sie sich an den Kundendienst, wenn der Fehler weiterhin auftritt. | |
 |  | Störung am Heizsystem | Wenden sie sich an den Kundendienst | |
 |  | Ein Alarm aufgrund des Überströmens von Wasser ist aktiv | Schalten Sie den Geschirrspüler aus und schließen Sie den Wasserhahn.Wenden Sie sich an den Kundendienst. | |
 |  | Störung an der Steuerelektronik | Wenden Sie sich an den Kundendienst. |
Wenn eine der Programmanzeigen aufleuchtet und die Start/Pause-Lampe ist abwechselnd an und aus
Die Tür des Geschirrspülers ist offen. Schließen Sie die Tür.
Wenn das Programm nicht aktiviert wird
- Prüfen Sie, ob der Stecker richtig angeschlossen ist.
- Überzeugen Sie sich davon, dass der Wasserhahn geöffnet worden ist.
- Überzeugen Sie sich davon, dass Sie die Tür des Geschirrspülers geschlossen haben.
- Überzeugen Sie sich davon, dass Sie den Geschirrspüler ein-/ausgeschaltet haben, indem Sie auf die Ein/Aus-Taste drücken.
- Überzeugen Sie sich davon, dass der Filter am Wassereinlass und die Gerätefilter nicht verstopft sind.
Wenn die Kontrollleuchten nach einem Spülvorgang/trocknen nicht erlöschen
Die Ein/Aus-Taste ist bereits edrückt worden und das Gerät wurde bereits ausgeschaltet.
Wenn Rückstände des Geschirrspülmittels im Spülfach zurückbleiben
Das Reinigungsmittel ist eingefüllt worden, während das Fach für das Geschirrspülmittel feucht war.
Wenn am Ende eines Programms noch Wasser im Geschirrspüler ist
- Der Abwasserschlauch ist verstopft oder verklemmt.
• Die Filter sind verstopft.
• Das Programm ist noch nicht beendet.
Wenn der Geschirrspüler während eines Spülvorgangs hält
• Der Strom ist ausgefallen.
- Es ist eine Störung am Wassereinlass aufgetreten.
- Es wurde die Start/Pause Taste gedrückt.
Wenn während des Spülvorgangs schüttelnde und klopfende Geräusche zu hören sind
- Das Geschirr ist nicht richtig eingeladen worden.
- Der Sprüharm stößt gegen das Geschirr.
Wenn Essensreste auf dem Geschirr zurückbleiben
- Das Geschirr ist falsch in den Geschirrspüler geräumt worden, sodass das Spülwasser nicht zu dem betreffenden Geschirr gelangen konnte.
- Der Geschirrkorb ist überladen worden.
- Einige Geschirrteile stehen zu dicht beieinander.
- Es ist eine sehr kleine Menge an Reinigungsmittel eingefüllt worden.
- Es ist ein ungeeignetes Spülprogramm mit zu schwacher Leistung ausgewählt worden.
- Der Sprüharm ist mit Essensresten verstopft.
• Die Filter sind verstopft.
• Die Filter sind nicht richtig eingesetzt worden.
• Die Abwasserpumpe ist verstopft. - Prüfen Sie die Freigängigkeit der Sprüharme!
Wenn sich weiße Flecken auf dem Geschirr befinden
- Es ist eine sehr kleine Menge an Reinigungsmittel verwendet worden.
• Die Dosierung für den Klarspüler steht zu äußerst niedrig. - Es ist trotz der hohen Wasserhärte kein Spezialsalz verwendet worden.
- Das System zur Wasserenthärtung steht auf einem zu äußerst niedrigen Stand.
- Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.
- Es ist ein Reinigungsmittel ohne Phosphate verwendet worden. Verwenden Sie bitte ein phosphathaltiges Geschirrspülmittel.
Wenn das Geschirr nicht richtig trocken geworden ist
- Es ist ein Programm ohne Trocknungsvorgang ausgewählt worden.
• Die Dosierung für den Klarspüler ist zu niedrig eingestellt worden. - Das Geschirr ist zu früh ausgeladen worden.
Wenn sich Rostflecken auf dem Geschirr befinden
• Die Qualität des gewaschenen Edelstahls ist nicht ausreichend.
- Der Salzanteil im Spülwasser ist sehr hoch.
- Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.
- Während der Befüllung mit Salz sind zu viele Salzkörner in die Seitenteile und den Innenraum des Geschirrspülers gelangt.
Wenden Sie sich bitte an einen qualifizierten befugten Kundendienstmonteur, wenn das Problem auch
PRAKTISCHE UND NÜTZLICHE HINWEISE
-
Wenn Sie den Geschirrspüler nicht benutzen:
-
Ziehen Sie den Netzstecker des Geschirrspülers aus der Steckdose und schließen Sie dann den Wasserhahn.
- Lassen Sie die Tür ein wenig offen, damit keine unangenehmen Gerüche entstehen.
-
Halten Sie das Innere des Geschirrspülers sauber.
-
So vermeiden Sie Tröpfchenbildung
-
Waschen Sie das Geschirr mit dem Intensivprogramm.
- Nehmen Sie alle Metallbehälter aus dem Geschirrspüler.
- Fügen Sie kein Reinigungsmittel hinzu.
- Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise.
- Entfernen Sie größere Essensreste vom Geschirr, bevor Sie es in den Geschirrspüler stellen.
- Schalten Sie den Geschirrspüler nur ein, wenn er vollständig beladen ist.
- Benutzen Sie das Vorspülprogramm nur, wenn dies erforderlich ist.
- Berücksichtigen Sie bitte die Programminformationen und die Tabellen mit dem Durchschnittsverbrauch, wenn Sie ein Programm auswählen.
- Da im Geschirrspüler hohe Temperaturen entstehen, sollte er nicht neben einem Kühlschrank aufgestellt werden.
- Falls das Gerät an einer Stelle aufgestellt ist, an der Frostgefahr besteht, müssen Sie das in der Maschine verbliebene Wasser komplett ablassen. Drehen Sie den Wasserzulauf ab, trennen Sie den Wassereinlaufschlauch vom Anschluss und lassen Sie das Wasser aus dem Inneren des Gerätes abfließen.
| Markenname des Herstellers | OK |
| Modellbezeichnung des Herstellers | ODW 451 - FS |
| Kapazität des Geschirrspülers | 10 |
| Energieeffizienzklasse | A+ |
| Jährlicher Energieverbrauch in kWh (AEc) (280 Zyklen)* | 237 |
| Energieverbrauch (Ei) (kWh pro Waschzyklus) | 0,83 |
| Stromverbrauch im Standby (W) (Po) 0,05 | |
| Stromverbrauch im eingeschalteten Zustand (W) (Po) 1,00 | |
| Jährlicher Wasserverbrauch in Liter (AWc) (280 Waschzyklen)** | 3640 |
| Effizienzklasse Trocknung *** | A |
| Name Standardprogramm **** | Eco 50 °C |
| Programmdauer für Standard-Waschgang (min) | 172 |
| Geräuschentwicklung dB(A) | 52 |
* Der Energieverbrauch von 237 kWh pro Jahr, basiert auf die 280 Standard-Reinigungszyklen mit kaltem Wasser und den Verbrauch im Energiesparmodus. Der tatsächliche Energieverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
** Der Wasserverbrauch von 3640 Liter pro Jahr, basiert auf 280 standard Reinigungszyklen. Der tatsächliche Wasserverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
***Schleuderwirkungsgradklasse A auf einer Skala von G (wenig effizient) bis A (sehr effizient).
**** Die "Eco 50°C" ist der Standard-Reinigungszyklus zu dem sich die Angaben auf dem Etikett und dem Datenblatt beziehen. Dieses Programm ist für das Reinigen von normal verschmutztem Geschirr geeignet und es ist das effizienteste Programm im Hinblick auf die kombinierte Energie- und dem Wasserverbrauch.
ok.
Garantie Karte o.k. Produkte
Kundendienst-Hotlines
Österreich - Kundendienst-Hotline: 0800 - 677099
(Anruf aus dem Festnetz kostenlos – Mobilfunk gegebenenfalls abweichend)
Deutschland - Kundendienst-Hotline: 0800 - 4994998
(Anruf aus dem Festnetz kostenlos - Mobilfunk gegebenenfalls abweichend)
Bitte lesen Sie die umseitigen
Garantie bedingungen
Garantie Karte o.k. Produkte
Für dieses Gerät leisten wir Gar antie gemäß nachstehenden Bedingungen:
- Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden.
Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes. Die Garantieleistungen des Gerätes beschränken sich auf das Gebiet des jeweiligen Landes/ Staates in dem es als Erstendabnehmer erworben wurde.
- Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
- Sofern die Nachbesserung des mangelhaften Gerätes von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
- Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
- Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
- Wir haften ferner ohne Beschränkung nach den gesetzlichen Bestimmungen für Schäden, die von der Haftung nach dem Produkthaftungsgesetz umfasst werden sowie für alle Schäden, die auf vorsätzlichen oder grob fahrlässigen Vertragsverletzungen sowie Arglist von uns, unseren gesetzlichen Vertretern oder unseren Erfüllungsgehilfen beruhen.
- Die vorstehende Garantieerklärung lässt Ihren gesetzlichen Anspruch auf Gewährleistung unberührt.
