Produkttyp	2-Kanal Verstärker
Marke	KICKER
Modell	KX350.2
Leistung (4 Ω Stereo, 14,4 V, ≤1% THD+N)	110 W x 2
Leistung (2 Ω Stereo, 14,4 V, ≤1% THD+N)	175 W x 2
Leistung (4 Ω Mono gebrückt, 14,4 V, ≤1% THD+N)	350 W
Mindestimpedanz	2 Ω Stereo, 4 Ω Mono gebrückt
Schutzschaltung	SORT (Kurzschluss, Überspannung, Verpolung, Überhitzung)
Netzteil	MOSFET
Bass-Boost	KickBass, variabel 0 bis +18 dB bei 40 Hz
Crossover	Variabler Hoch-/Tiefpass 50–200 Hz, 12 dB/Oktave, deaktivierbar
Eingänge	Hochpegel (Lautsprecher) und Niedrigpegel (RCA)
Ausgänge	PAST (Pre Amp Signal Transfer) RCA
Anschlüsse	Goldbeschichtete Klemmen
Basspegel-Fernbedienung	Im Lieferumfang enthalten
Abdeckungen	EndKaps aus Gussaluminium, abnehmbar, lackierbar
Garantie	2 Jahre bei Kauf vom autorisierten KICKER-Händler
Abmessungen (mit EndKaps)	40,64 cm x 25,7 cm x 6,35 cm (L x B x H)
Sicherung	50 A
Empfohlener Kabelquerschnitt	8 GA
Frequenzgang	20 Hz – 20 kHz (±1 dB)
Eingangsempfindlichkeit (N-Pegel)	170 mV – 5 V
Eingangsempfindlichkeit (H-Pegel)	340 mV – 10 V
Rauschabstand	>95 dB (A-gewichtet)

Häufig gestellte Fragen - KX350.2 KICKER

Wie schließe ich den Verstärker an die Autobatterie an?

Was bedeutet die rote LED am Verstärker?

Kann ich zwei Lautsprecher pro Kanal anschließen?

Wie stelle ich den Verstärkungsregler richtig ein?

Was ist der PAST-Ausgang und wofür wird er verwendet?

Kann ich den Verstärker gleichzeitig in Stereo und Mono betreiben?

Wie reinige ich den Verstärker?

Wie lang ist die Garantiezeit?

Was tun, wenn kein Ton aus einem Kanal kommt?

Kann ich den Verstärker an ein Werksradio ohne RCA-Ausgänge anschließen?

BEDIENUNGSANLEITUNG KX350.2 KICKER

Serie KX.2 Verstärker - Benutzer- handbuch

2-Kanal-Modelle:

Bitte nehmen Sie sich einen Moment Zeit und schreiben Sie unten die nötigen Informationen auf. Es ist auch empfehlenswert, zu Referenzzwecken die Originalquittung oder eine Kopie davon beizufügen.

Wenn Sie aus irgendeinem Grund während der Garantieperiode für diesen Verstärker den Kundendienst in Anspruch nehmen, müssen Sie Kicker diese Informationen und eine Kopie der Quittung vorlegen, um Ihre Garantie nachzuweisen.

HEBEN SIE IHRE QUITTUNG IMMER AUF!

Herzlichen Glückwunsch!

Sie haben gerade die neueste Verstärkertechnologie erworben, die den berühmten Namen KICKER trägt. Ihr Verstärker der Serie KICKER KX ist so konstruiert, dass er Ihnen jahrelang problemlose Leistung bieten wird. Dieses Installationshandbuch enthält wichtige Informationen darüber, wie Sie Ihren neuen Verstärker der KX-Serie optimal einsetzen.

Vielen Dank, dass Sie KICKER gewählt haben! Viel Spaß!

Händlername:

Kaufdatum:

Verstärker-Modellnummer:

Verstärker-Seriennummer:

FEATURES

Niedrigimpedanz-Betrieb Stabil an 2 Ohm Stereo oder 4 Ohm Mono.

SORT-Schutzschaltung (Short circuit, Over-voltage, Reverse polarity, Thermal) Schützt den Verstärker vor Beschädigung und Fehlbetrieb.

MOSFET-Netzteil Garantiert hocheffizienten Betrieb.

KickBass Variable Bass-Boosterschaltung bietet bis zu 18 dB Boost bei 40 Hz.

Integrierter variabler Crossover 12 dB Hoch- oder Tiefpass, variabel von 50-200 Hz. Für Betrieb im gesamten Spektrum deaktivierbar.

Hoch- und Niedrigpegel-Eingänge Ermöglicht Anschluss an verschiedene Quellen, wie etwa: Nachrüst-Stereos, Werksradios, DVD-Spieler, Videokassetten-Spieler etc.

PAST (Pre Amp Signal Transfer) Ausgangs-RCA-Buchsen zur Weiterleitung des Eingangssignals an einen anderen Verstärker bzw. eine andere Komponente.

Spezielle goldbeschichtete Anschlüsse

Garantieren maximale Leistungsübertragung und Dämpfung.

SAMS (Stereo And Mono Simultaneously) Verstärker kann gleichzeitig mit Mono-Brücke und Stereo betrieben werden.

Basspegel-Fernbedienung Am Armaturenbrett, zur optimalen Kontrolle.

EndKaps Spezielle abnehmbare Abdeckungen aus Gussaluminium schützen und verdecken alle Anschlusskabel am Verstärker. Sie können in einer Farbe Ihrer Wahl lackiert werden.

Zweijährige Garantie Bei Kauf von einem autorisierten KICKER-Fachhändler.

Einbau

Bei der Auswahl des Einbauorts für den Kicker-Verstärker ist darauf zu achten, dass dieser strukturell stabil ist und dass sich nichts dahinter befindet, was durch die Schrauben beschädigt werden könnte. Suchen Sie nach Kabeln, Bremsleitungen, Benzinleitungen, Benzintanks etc.

Alle Verstärker erzeugen im normalen Betrieb Wärme. Suchen Sie eine Stelle, die für ausreichende Lüftung des Verstärkers sorgt. Denken Sie auch daran, dass die Lufttemperatur im Kofferraum eines Fahrzeugs 60 °C überschreiten kann. Ein hier eingebauter Verstärker erfordert möglicherweise zusätzliche Kühlung, wie durch Ventilatoren oder Entlüftung, um kühle Betriebstemperaturen zu erreichen.

Wenn möglich sollte durch den Einbau des Verstärkers im Fahrgastraum ein kühlerer Betrieb gewährleistet werden. Vergessen Sie nicht, dass die Regler an der Oberseite des Verstärkers später zur Einstellung zugänglich sein müssen. Ziehen Sie dies bei der Auswahl der Einbauposition des Verstärkers in Betracht.

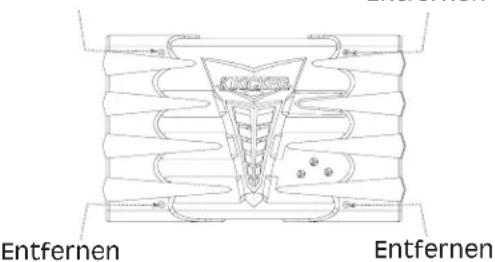

Entfernen

Entfernen

Jetzt können Sie den Verstärker einbauen. Entfernen Sie die EndKaps des Verstärkers mit dem beiliegenden 3-mm-Inbusschlüssel. Sie haben dann Zugriff auf die Montagelöcher und alle Verkabelungsverbindungen.

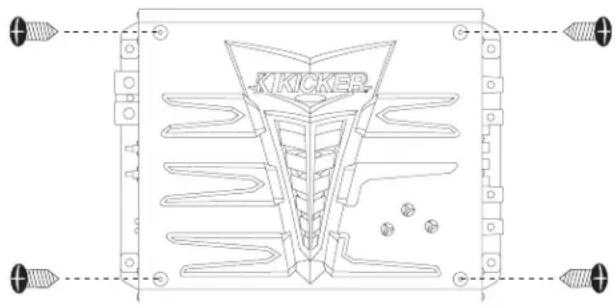

Bohren Sie nach Entfernen der EndKaps vier Löcher mit einem 7/64"-Bohrer und verwenden Sie die beiliegenden № 8-Schrauben zur Montage des Verstärkers.

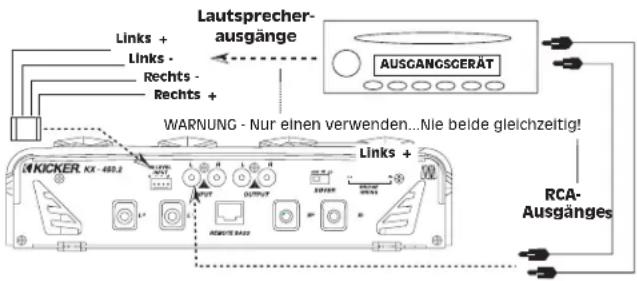

Das Signal kann über die N-Pegel-RCA-Eingangsanschlüsse oder die H-Pegel-Lautsprecheranschlüsse in den Verstärker eingespeist werden. Die Verwendung der N-Pegel-RCA-Anschlüsse ist vorzuziehen. Verwenden Sie die H-Pegel-Eingänge nur dann, wenn das Autoradio keine N-Pegel-RCA-Ausgänge besitzt. Der Anschluss an den Verstärker über einen der beiden Eingänge erzeugt an den Ausgangsbuchsen (PAST) ein N-Pegel-Signal.

Für alle Installationen wird zur Rauschverminderung die Verwendung von Twisted-Pair-Kabeln empfohlen. Achten Sie beim Verlegen dieser Kabel im Fahrzeug darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie eines dieser Kabel überqueren müssen, sollte dies in einem 90-Grad-Winkel geschehen, um mögliche Störprobleme zu reduzieren.

Bei der Arbeit mit Stromanschlüssen sollten Sie immer die Batterie abtrennen, um Unfälle zu vermeiden.

Das Massekabel sollte als Erstes am Verstärker angeschlossen werden, vor allen anderen Anschlüssen. Dieses Kabel sollte möglichst kurz sein (60 cm oder weniger) und mit einem von Lack oder Rost freiem Metallteil der Karosserie verbunden werden. Verwenden Sie die gleiche Drahtstärke wie sie für das Stromkabel des Verstärkers zur Batterie empfohlen wird. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Karosserie zu verwenden.

Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Innerhalb eines Abstands von 45 cm von der Batterie muss eine Sicherung installiert werden, um das Stromkabel zum Verstärker zu schützen. Die Sicherung sollte mindestens den gleichen Wert wie im Verstärker besitzen, aber die Kapazität des Kabels nicht überschreiten. Die Tabelle weiter unten zeigt Empfehlungen für Kabelgröße und Sicherungen.

Modell Sicherungsgröße Kabelgröße

KX350.2 50A 8 GA

KX450.2 60A 4 GA

KX550.2 70A 4 GA

KX850.2 120A 2 GA

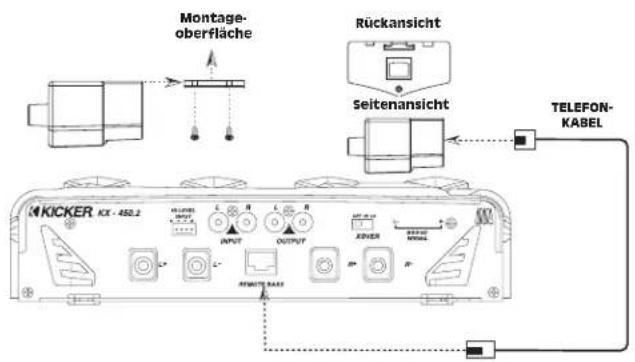

Basspegel-Fernbedienung

Wenn der Crossover Ihres Verstärkers der KX-Serie auf LO PASS eingestellt ist, können Sie den Verstärker-Ausgangspegel mit der beiliegenden Basspegel-Fernbedienung vom Fahrersitz aus regeln.

Schrauben Sie zum Einbau der Fernbedienung einfach die Metallhalterung am gewünschten Platz fest und schieben Sie dann das Gehäuse in die Halterung, bis es festklickt.

Stecken Sie das Kabel von der Fernbedienung in die entsprechende Buchse am Verstärkergehäuse.

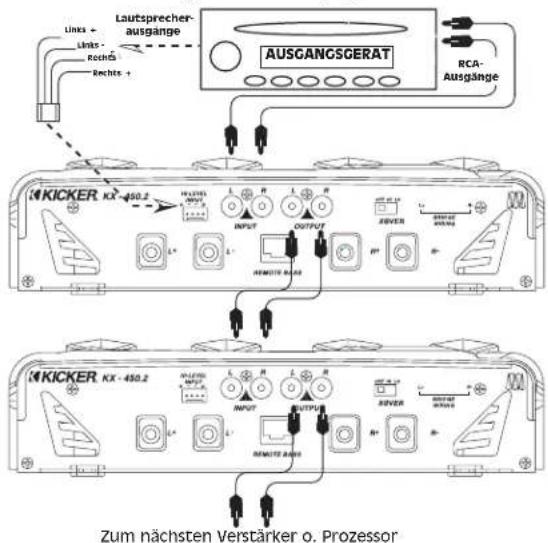

VERWENDUNG DER SIGNALAUSGANGSBUCHSEN (STOP)

Die Ausgang-RCA-Buchse (Pre Amp Signal Transfer) ermöglicht die Weiterleitung des Eingangssignals von einem Verstärker der Kicker KX-Serie an einen anderen Verstärker bzw. Prozessor, ohne dass Y-Kabel benötigt werden. Das Signal aus den PAST-Buchsen ist mit dem von den RCA-Eingangsbuchsen oder den H-Pegel-Eingängen in den Verstärker eingespeisten Signal identisch und wird vom integrierten Crossover des Verstärkers nicht beeinflusst.

Die meisten Autoradios mit Hochspannungsausgängen sollten in der Lage sein, bis zu zehn hintereinander geschaltete Verstärker zu verwenden.

WARNUNG - Entweder H-Pegel- oder RCA-Eingänge verwenden. Nie beide!

Systemdiagramm

Die folgenden Diagramme zeigen die häufigsten Konfigurationen für Kicker-Verstärker der KX-Serie.

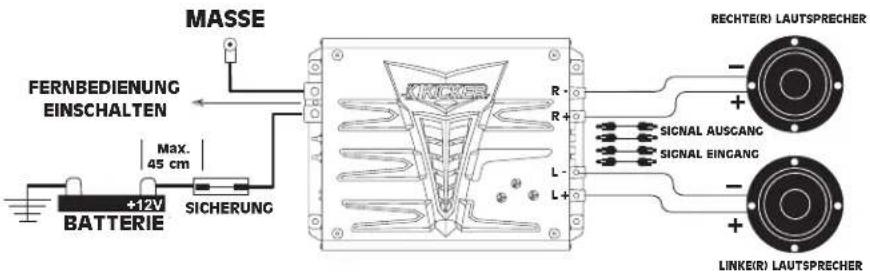

ZWEIKANALBETRIEB (STEREO)

Verstärker der Serie KX.2 können bei einer Mindestimpedanz von 2 Ohm pro Kanal in Stereo betrieben werden.

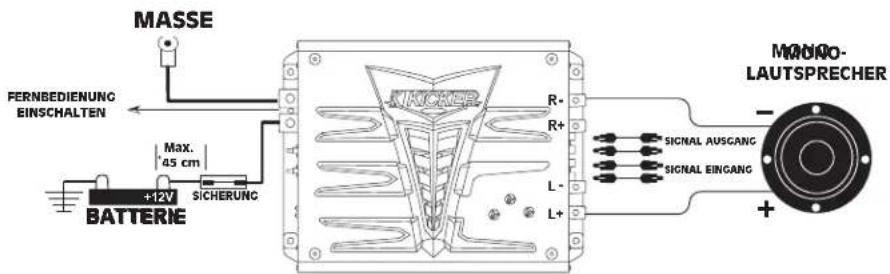

BRÜCKENBETRIEB (MONO)

Verstärker der Serie KX.2 können bei einer Mindestimpedanz von 4 Ohm pro Kanal im Brückenbetrieb eingesetzt werden.

KX-VERSTÄRKER

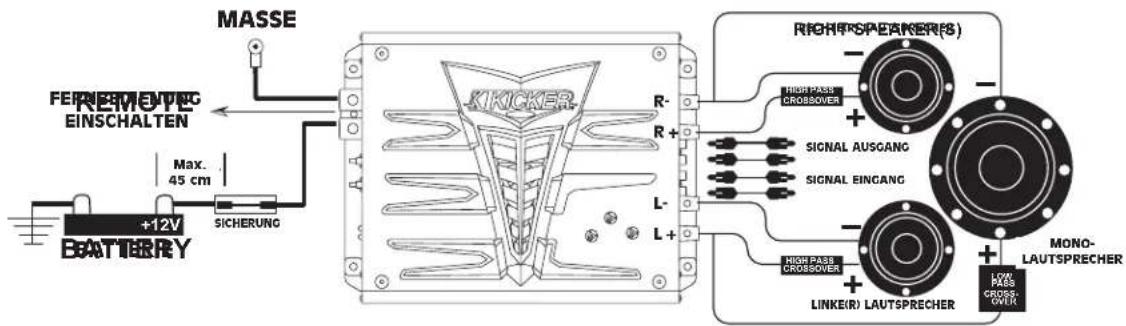

STEREO UND MONO SIMULTAN (SAMS)

Verstärker der Serie KX.2 können unter Verwendung passiver Crossover gleichzeitig bei einer Mindestimpedanz von 4 Ohm im Monobetrieb und 2 Ohm im Stereobetrieb eingesetzt werden.

Navigation

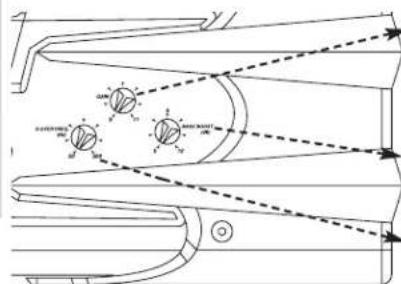

Der Kicker-Verstärker besitzt drei Drehregler an der Oberseite und einen Schalter an der Rückwand. Diese Regler garantieren die Zuverlässigkeit und Leistung des Verstärkers und müssen deshalb korrekt eingestellt werden.

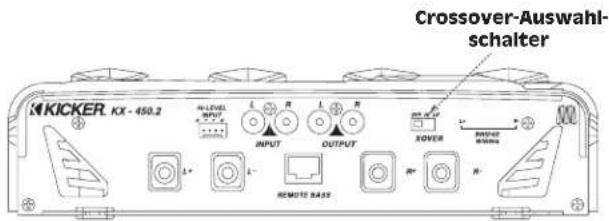

CROSSOVER-SCHALTER

CROSSOVER-SCHALTEREINSTELLUNG NIE BEI EINGESCHALTETEM SYSTEM ÄNDERN!

Der Schalter an der Rückwand (neben den RCA-Buchsen) dient zur Einstellung des internen Crossover. In der Position OFF leitet der Verstärker den vollen Signalbereich an die Lautsprecher weiter. Verwenden Sie die Position LO, wenn ein Subwoofer angeschlossen ist. Die Position HI sollte gewählt werden, wenn Lautsprecher angeschlossen sind, die kein Sub-Bass-Signal empfangen sollen.

VOR ERSTMALIGEM EINSCHALTEN DES SYSTEMS SICHERSTELLEN, DASS
DIE DREI DREHREGLER OBEN AM VERSTÄRKER GANZ GEGEN DEN UHRZEIGERSINN GEDREHT SIND!

VERSTÄRKUNGSREGLER

Danken Sie daran, dass der Verstärkungsregler kein Lautstärkeregler ist, sondern den Ausgang des Autoradios an den Eingangspegel des Verstärkers anpasst und deshalb korrekt eingestellt sein muss, um optimale Leistung zu erzielen. Eine Einstellung ganz oben oder unten ist nicht unbedingt die beste. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (z.B. wenn das Autoradio bis 30 geht, stellen Sie es auf 25 ein). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.

Crossover-Regler

Wo Sie den Crossover einstellen ist sehr subjektiv und kann an Ihr Hörverhalten bzw. Ihre Lautsprecheranforderungen angepasst werden.

Bass-Boost

Der Regler BASS BOOST dient dazu, die Ausgabe bei 40 Hz zu steigern. Die Einstellung für diesen Regler ist subjektiv. Wenn Sie ihn allerdings anheben, müssen Sie auch den Verstärkungsregler wieder anpassen, um ein Clipping des Verstärkers zu vermeiden.

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchge-brannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc.

Es gibt an der Rückwand Ihres Kicker-Verstärkers der KX-Serie zwei LEDs, eine grüne und eine rote. Wenn die grüne LED aufleuchtet, zeigt dies, dass der Verstärker eingeschaltet ist und fehlerfrei läuft. Wenn die grüne LED erlischt und die rote aufleuchtet, zeigt dies an, dass die Schutzschaltung (SORT) aktiviert ist.

Die Stromanzeige an der Oberseite des Verstärkers, die das Modellschild erleuchtet, erfüllt die gleiche Funktion wie die grüne LED.

○ Grüne LED aus, kein Ton:

Testen Sie mit einem Volt-Ohm-Messgerät (VOM)

Folgendes:

→+12-Volt-Batterieklemme (Wert sollte +12 V bis +16 V betragen).
⇒Fernbedienungs-Klemme (Wert sollte +12 V bis +16 V betragen).
→Masseanschluss.

○ Grüne LED an, kein Ton:

⇒RCA-Verbindungen prüfen.
⇒Lautsprecherausgänge mit funktionierendem Lautsprecher testen.
→Als funktionsfähig bekanntes Autoradio verwenden.
⇒Mit VOM-Gerät in AC-Position Signal an RCA-Kabel prüfen.

○ Rote LED an, kein Ton:

1.) Verstärker ist sehr heiß.
Der Überhitzungsschutz ist aktiviert. Testen Sie an den Lautsprecher-Terminals die korrekte Impedanz. Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat.
2.) Verstärker schaltet sich nur während der Fahrt aus.
Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 9-16 Volt. Lassen Sie das elektrische System des Fahrzeugs untersuchen.
3.) Der Verstärker erzeugt nur geringe Lautstärke.
→Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Dies kann auch durch beschädigte Lautsprecher oder den Betrieb unterhalb der Mindestimpedanz verursacht werden.

○ Keine Ausgabe aus einem Kanal:

⇒Überprüfen Sie den Balanceregler am Autoradio.
⇒Überprüfen Sie die RCA- und Lautsprecherverbindungen für diesen Kanal.

Wenn das Problem auf der anderen Seite erscheint, liegt ein defektes RCA-Kabel oder ein Problem beim Autoradio vor.

⇒Tauschen Sie rechte und linke Lautsprecheranschlüsse. Wenn das Problem auf der anderen Seite erscheint, liegt ein defektes Lautsprecherkabel oder ein defekter Lautsprecher vor.

○ Lichtmaschinenstörung (Heulgeräusch, das mit der Drehzahl des Motors wechselt):

⇒Prüfen Sie, ob ein RCA-Kabel beschädigt ist.
⇒Überprüfen Sie das Verlegen des RCA-Kabels.
⇒Prüfen Sie die korrekte Erdung des Autoradios.
⇒Prüfen Sie die Verstärkungseinstellung, drehen Sie sie ggf. niedriger.
⇒Tauschen Sie rechte und linke RCA-Anschlüsse.

○ Schlechter Stereoklang oder verringerte Basswiedergabe:

⇒Prüfen Sie die Phasenausrichtung des Systems, indem Sie den Balanceregler von links nach rechts drehen. Wenn es auf einer Seite mehr Basswiedergabe gibt, prüfen Sie, ob die Lautsprecherkabel richtig an die positiven bzw. negativen Terminals angeschlossen sind. Wechseln Sie ggf. die Anschlüsse für einen Kanal.

VORSICHT: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einer Beschädigung anderer Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen über die Installation und den Betrieb ihres neuen KICKER-Verstärkers haben, wenden Sie sich bitte an den autorisierten KICKER-Fachhändler in Ihrem Gebiet. Sie können auch unsere Webseite bei www.Kicker.com besuchen.

LEISTUNG

In Watt, alle Kanäle betrieben

@ 14,4 V, 4 Stereo, ≤1 % Klirrfaktor (THD+N) 110 x 2 150 x 2 205 x 2 295 x 2

@ 2 Stereo, ≤ 1 % Klirrfaktor (THD+N) 175 x 2 225 x 2 275 x 2 425 x 2

@ 4 Mono, ≤ 1 % Klirrfaktor (THD+N) 350 450 550 850

@ 12,5 V, 4 Stereo, 0,085 % Klirrfaktor (THD+N) 70 x 2 90 x 2 115 x 2 180 x 2

@ 2 Stereo, 0,5 % Klirrfaktor (THD+N) 135 x 2 180 x 2 230 x 2 360 x 2

@ 4 Mono, 0,5 % Klirrfaktor (THD+N) 265 360 420 650

Länge mit EndKaps	16"	19,25"	22,5"	25,75"
	(40,64 cm)	(48,90 cm)	(57,15 cm)	(65,41 cm)

Für alle Modelle gültige Werte

Höhe: 6,35 cm

Breite: 25,7 cm

Länge ohne EndKaps: Ziehen Sie von obiger Tabelle 12,7 cm ab

Frequenzgang: 20 Hz - 20 KHz, + 0 / - 1 dB

Eingangsempfindlichkeit: 170 mV - 5 V N-Pegel, 340 mV - 10 V H-Pegel

Rauschabstand: > 95 dB, A-gewichtet, re: Nennleistung

Elektronischer Crossover: Variabler Hoch- oder Tiefpass, 50 - 200 Hz, 12 dB/Oktave

KickBass-Boost: Variabel von 0 bis +18 dB Boost bei 40 Hz

INTERNATIONALE GARANTIE

Nehmen Sie mit Ihren internationalen Kicker-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!

Notizen

Kundendienst

Nummern des Pizzadiensts

Anschlüsse

©2003 STILLWATER DESIGNS • P.O. BOX 459 • STILLWATER, OK 74076 USA • 405.624.8510 • WWW.KICKER.COM
