BEDIENUNGSANLEITUNG GZPA 1.4000DXII Ground Zero

Linkbarer Class D Mono Verstärker

GROUND ZERO

MOBILE ENTERTAINMENT

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke GROUND ZERO

entschieden haben.

Unsere Kunden sind es gewöhnt, von GROUND ZERO die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesem Class-D Hochleistungsmodell

Einführung Class-D Verstärker

Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr hohen Effizienz zu einem beeindruckenden Klangierlebnis. Durch Digitale Schaltungstechnik im Netzeil und in der Signalverarbeitung ist es möglich sehr hohe Leistungen aus dem zur Verfügung stehenden Strom zu erziellen. Da durch verschiedene Filter und Schaltungen eine sehr große Leistungsausbeute erreicht wird, sind diese Verstärker nur für tiefe Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch- und Mittellosysteme eingesetzt werden.

Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkem für einen Lautsprecher zu nutzen. Das ist besonders für eine sehr druckvolle und lebendige Wiedergabe von Musk von Vorteil.

Ausstattungsmerkmale

• Class-D Design für hohe Effizienz
• Stabilisiertes Doppel-Netzteil
• Dämpfungsfaktor >100 bei 100 Hz 4Ω
• 16 Volt max. Spannungsversorgung
• Linkbar mit 1 Verstärker
• 1 Ω stabil (Linkbetrieb 2Ω)
• Full Power MOS-FET Verstärker
• Power und Protect Anzeige
• Tiefpass regelbar 35 - 250 Hz
Subsonic regelbar 10 - 70 Hz
• 180° variable Phase Shift
• Auguss Kühlkörper
- Eingangsempfindlichkeit regelbar 200mV \~ 10 Volt
• RCA Eingänge
• Bassremote Control
• 0 \~ +12dB Bassboost (45 Hz)

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3mm Metallbohrer(eventuell)
• Befestigungsschrauben
• Stromkabel min. 35 mm²
- Massekabel min 35 mm ^2
• Lautsprecherkabel mind. 2,5 mm²

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
  • Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator min. 1 Farad zu puffern.

WARNUNG!

Hochleistungsaudiosysteme in Fahrzeugen können den Schalpegel eines „Live“ Konzertes erzeugen, Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Auto fahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Auto fahren mit geringer Lautstärke.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, wäre es ratsam diese zu benutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 6 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Anschlüsse

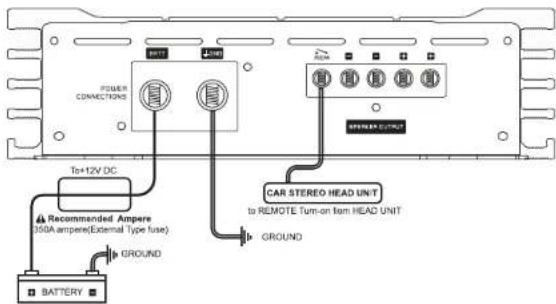

POWER CONNECTIONS T+12V DC Recommended Ampere 350A ampere(External Type fuse) GROUND BATTERY CAR STEREO HEAD UNIT to REMOTE Turn-on from HEAD UNIT GROUND

Anschlüsse

+12V Stromanschluss

Verbinden Sie mithilfe eines starken Stromkabels (mind. 35mm²) das +12V Terminal des Verstärkers mit dem + Terminal der Batterie.
Es ist nötig eine In-Line Sicherung in einem Abstand zur Batterie von maximal 20 cm zu verwenden, um den sicheren Betrieb des Verstärkers zu gewährleisten.
Vergewissem Sie sich, das die Sicherung noch nicht angeschlossen ist, wenn Sie das + Kabel an die Batterie anschließen. Dies könnte Beschädigungen am Gerät oder Verletzungen verursachen.

Masse

Trennen Sie die Batterie und verbinden Sie das Masseterminal mit dem Fahrzeugchassis.
Halten Sie das Massekabel so kurz wie möglich (ca.25 cm). Vergewissem Sie sich, das der Massepunkt am Fahrzeug frei von Rost, Farbe oder Schmutz ist um eine stabile Verbindung zu ermöglichen,

Remote

Verbinden Sie das REM Terminal entweder mit dem Remote Ausgang Ihrer Head Unit oder einer anderen 12V Quelle wie zum Beispiel der Antennenanschluss.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihre Verstärker schalten sich zeitweise bei Überhitzung aus, schalten sich jedoch nach der Abkühlung wieder ein.

Für eine sehr gute Performance des Verstärkers muss der Eingangspegel richtig eingestellt sein (200mV - 10V)

Einstellung des Audiopegels/ Eingangsempfindlichkeit

Schritt 1 Inputlevelregler mit Linksdrehung auf MIN drehen

Schritt 2 Drehen sie jetzt die Lautstärke am Radio auf 2/3 der max. Höchstlaufstärke

Schritt 3 Stellen sie jetzt am Inputlevelregler die Lautstärke auf eine angenehme Lautstärke ein.

Achtung - Bitte beachten Sie das eine CD die Musik mit einer größeren Dynamik wiedergibt und der Pegel dadurch wesentlich höher ist als bei Radioempfang.

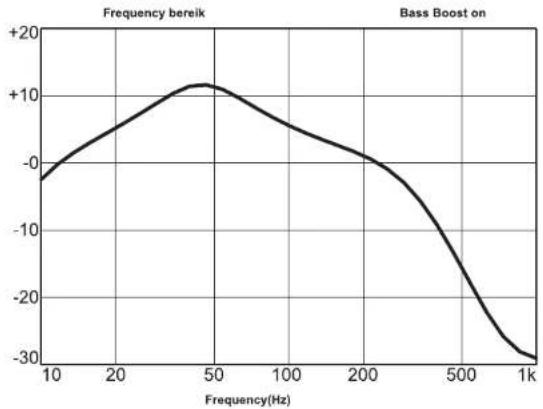

Mit dem Bassboost ist es möglich durch eine kleine Überhöhung im Übergangsbereich eine bessere Anpassung zum Mitteltonbereich zu ermöglichen.

RCA Verbindungen

Verstärker Linkmode - Anschluss

Wenn Sie den Linkmode verwenden hat der MASTER Verstärker volle Kontrolle über den SLAVE Verstärker.
Beim Linkmode empfehlen wir, die eingebaute Linkschaltung zu verwenden und KEIN externes Link-modul.

Achtung!

Wenn Sie den Linkmodus anwenden darf die Impedanz der Lautsprecher nicht unter 2 Ω betragen. Das Anschließen von Geräten mit niedrigerer Impedanz kann den Verstärker beschädigen und ist von der Garantie ausgeschlossen.

8

Problemlösung

Dieser Verstärker hat Ausstattungsmerkmale zum Schutz vor Beschädigungen durch falsche Bedienung oder Anschlüsse. Wenn der Verstärker zu heiß wird, einen Kurzschluss oder Überladung feststellt, leuchten die Indikator LEDs und das System schaltet sich ab. Um das Problem zu können sollten Sie alle Regler herunter drehen und abschalten um dann die Anschlüsse auf falsche Verkabelung oder Kurzschlüsse zu überprüfen. Wenn der Verstärker sich aufgrund von zu hohen Temperaturen ausschaltet, leuchten die Indikator LEDs nicht. Erlauben Sie dem Verstärker in diesem Fall eine kurze Abkühlzeit. Gehen Sie die folgende Liste immer zu erst durch, bevor Sie den Verstärker deinstallieren und prüfen Sie die Lautsprecher sowie die Verkabelung immer zu erst.

Problem	Prüfung
Verstärker schaltet sich nicht ein	Prüfen Sie ob Strom auf dem +12V Terminal ist.Prüfen Sie ob das Remote Terminal mindestens 12V DC hat.Prüfen Sie die Masseverbindung und die SicherungenPrüfen Sie ob die Protection LED leuchtet.
Die Protection LED leuchtet wenn der Verstärker eingeschaltet ist	Überprüfen Sie die Lautsprecherkabel auf Kurzschlüsse.Trennen Sie die Lautsprecherkabel vom Verstärker und schalten Sie ihn neu an. Wenn die Protection LED wieder leuchtet, liegt das Problem beim Verstärker, nicht bei den Lautsprechern.
Die Sicherung ist durchgebrannt	Prüfen Sie ob die Lautsprecherimpedanz korrekt ist.Prüfen Sie das Stromkabel und das Fahrzeugchassis auf Kurzschlüsse.
Überhitzung	Prüfen Sie ob die Lautsprecherimpedanz korrekt istPrüfen Sie die Lautsprecher auf Kurzschlüsse.Prüfen Sie ob um den Verstärker eine gute Luftzirkulation herrscht.
Ton ist zu leise / Störungen im Ton	Prüfen Sie ob das Eingangslevel zum Ausgangslevel des Geräts passt.Prüfen Sie die Lautstärke Ihres Autoradios.Prüfen Sie die Lautsprecher auf Kurzschlüsse.Prüfen Sie ob die Frequenzweichen richtig eingestellt sind.
Lautes Zischen / Motorgeräusch in den Lautsprechern	Prüfen Sie die Lautsprecher auf Kurzschlüsse und die Masseverbindung.Trennen Sie alle RCA Verbindungen vom Verstärker. Wenn das Zischen / Motorgeräusch verstummt, prüfen Sie die RCA Verbindungen. Prüfen Sie dann die Funktion

Technische Daten

Model	GZPA 1.4000DXII
RMS power @ 1 Ω, 10% THD CEA Standard CEA-2006-A	1 x 5000W
RMS power @ 1 Ω, 1% THD CEA Standard CEA-2006-A	1 x 4000W
RMS power @ 2 Ω, 1% THD CEA Standard CEA-2006-A	1 x 2400W
RMS power @ 4 Ω, 1% THD CEA Standard CEA-2006-A	1 x 1200W
RMS power @ 2Ω Linkmode 10% THD	1 x 10000W
Dämpfungsfaktor	>100 (100Hz @ 4 Ω)
Signal to noise ratio	>80 dB
Tiefpass Weiche	35Hz ~ 250Hz
Subsonic Filter	10Hz ~ 70Hz
Bass boost	0 ~ +12dB (45Hz)
Phase shift	0 ~ 180°
Frequenzgang	10 Hz ~ 250 Hz (+/- 3dB)
Eingangsempfindlichkeit	200mV bis 10V (+/- 5%)
Abmessungen B x H x L mm	550 x 63 x 230 mm
Abmessungen B x H x L inch	21.65" x 2.48" x 9.06"
