BEDIENUNGSANLEITUNG T 460 XCD TELEFUNKEN

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Liefer- schein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

VERWENDUNG

Verwenden Sie das TELEFUNKEN Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

SERVICE ^1

Sehr geehrte Kundin, sehr geehrter Kunde,

sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min.²)

für Österreich: 0820 901 310 (0,20 €/Min.²)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, dem Betrieb oder der Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min.³)

^1 Die Garantie gilt nur in Deutschland und Österreich. Für die Garantiebedingungen und Servicestellen in anderen Ländern wenden Sie sich bitte an Ihren Händler.
^2 Mobilfunkpreise abweichend, max. 0,42 €/Min.
^3 Mobilfunkpreise abweichend, max. 2,99 €/Min.

Bitte klappen Sie diese Seite auf!

T 460 XCD

1 Geräteübersicht

1.1 Bedienelemente des Radios

Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren.

T 460 XCD

1 Geräteübersicht

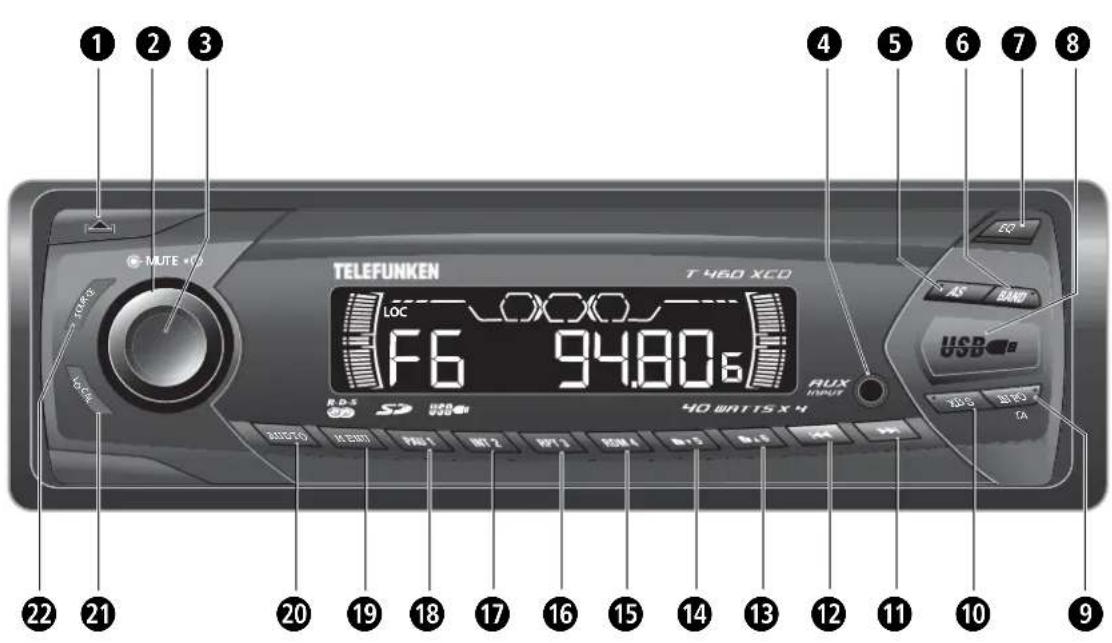

1.2 Beschreibung der Bedienelemente

1 ▲-Taste (Release) zum Abnehmen des Bedienteils
2 Lautstärke-Regler (drehen) zum Einstellen der Lautstärke zum Vornehmen von Einstellungen
3 MUTE/ Taste (drücken) zum Stummschalten des Radios zum Ein-/Ausschalten des Radios
4 Front-Audio-Anschluss zum Verbinden mit einem externen Audiogerät über 3,5 mm Stereo-Klinkenstecker
5 AS-Taste aktiviert die Auto Store-Funktion (AS)
6 BAND-Taste zum Ändern des Frequenzbereichs (Tuner)
7 EQ-Taste zum Auswählen der voreingestellten Equalizer-Einstellungen (FLAT, CLASSIC, POP, ROCK)
8 USB-Anschluss (hinter Abdeckung) zum Anschließen von USB-Speichermedien
9 INFO/TA-Taste zum kurzzeitigen Umschalten der Displayanzeige zum Anzeigen der ID3-Informationen von MP3s (Ordner, Album, Titel, Interpret, Uhrzeit,) zum Ein-/Ausschalten der TA-Funktion: Verkehrsmeldungen (Traffic Annoucement)

10 XBS-Taste zum Ein-/Ausschalten der Bassverstärkung
11 ▶▶▶I -Taste sucht den nächsten Sender (Tuner) zum Abspielen des nächsten Titels zum Vorwärtsspulen
12 -Taste sucht den vorhergehenden Sender (Tuner) zum Abspielen des vorhergehenden Titels zum Zurückspulen
13 F ▲/6-Taste wechselt zum nächsten Ordner bei MP3- Wiedergabe Senderspeichertaste 6 (Tuner)
14 F▼/5-Taste wechselt zum vorhergehenden Ordner bei MP3-Wiedergabe Senderspeichertaste 5 (Tuner)
15 RDM/4-Taste (Random) zum Ein-/Ausschalten der Zufallswiedergabe Senderspeichertaste 4 (Tuner)
16 RPT/3-Taste (Repeat) zum Ein-/Ausschalten der Titel-Wiederholung Senderspeichertaste 3 (Tuner)
17 INT/2-Taste (Scan) zum Ein-/Ausschalten der Intro-Funktion Senderspeichertaste 2 (Tuner)

1 Geräteübersicht

TELEFUNKEN®

18 PAU/1-Taste (Pause) zum Anhalten/Fortsetzen der Wiedergabe Senderspeichertaste 1 (Tuner)
19 Menü-Taste zum Aufrufen des System-Menüs
20 Audio-Taste zum Aufrufen des Audio-Menüs
21 LOCAL-Taste (Local/Distant) zum Einstellen der Local-Funktion
22 SOURCE-Taste zum Umschalten zwischen den Betriebsmodi Tuner-, USB-, SD- und AUX-Modus

T 460 XCD

2 Inhaltsverzeichnis

1 Geräteübersicht

1.1 Bedienelemente des Radios 3
1.2 Beschreibung der Bedienelemente .....4

2 Inhaltsverzeichnis 6

3 Einführung

3.1 Kennenlernen des Radios....8
3.2 Sicherheitshinweise 9
3.3 Lieferumfang 9

4 Installation

4.1 Anschlüsse des Radios 10

4.1.1 ISO Anschluss 10
4.1.2 PIN-Belegung des ISO Anschlusses ..... 10
4.1.3 Steuerleitung für Verstärker/Antenne ... 12

4.2 Radioeinbau 13

4.2.1 Fronteinbau
4.2.2 Rückseitiger Einbau 15

5 Inbetriebnahme

5.1 Bedienteil 16

5.1.1 Bedienteil abnehmen 16
5.1.2 Bedienteil anbringen....16

5.2 USB-Speichermedium anschließen 17
5.3 SD/MMC-Speicherkarten einlegen 18

6 Grundfunktionen

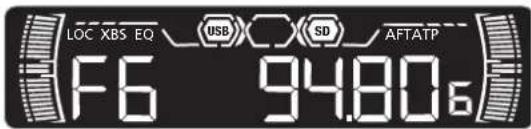

6.1 Displayanzeigen 19
6.2 Allgemeine Bedienung 20
6.2.1 Ein-/Ausschalten des Radios .....20

6.2.2 Betriebsmodus umschalten....20
6.2.3 Lautstärke einstellen....20
6.2.4 Frequenz- und Titelwechsel ..... 20
6.2.5 Displayanzeige/ID3 20

7 Tuner-Modus (Radio)

7.1 Frequenzbereich FM1, FM2, FM3 (UKW) ..... 21
7.2 Automatische Sendersuche 21
7.3 Manuelle Sendersuche 21
7.4 Sender speichern 21
7.5 Auto Store (AS) 21
7.6 RDS-Funktionen 22

7.6.1 CT (Zeitsynchronisation) 22
7.6.2 AF (Alternative Frequenzen) 22
7.6.3 PI (Programm Identifikation) 22
7.6.4 PS (Programm Service Name) 22
7.6.5 Weitere Tuner-Funktionen 22

8 USD/SD-Modus

8.2 MP3-Speichermedien 23

8.2.1 MP3s codieren 23
8.2.2 ID3-Tags 23
8.2.3 Dateistruktur der Speichermedien ..... 23

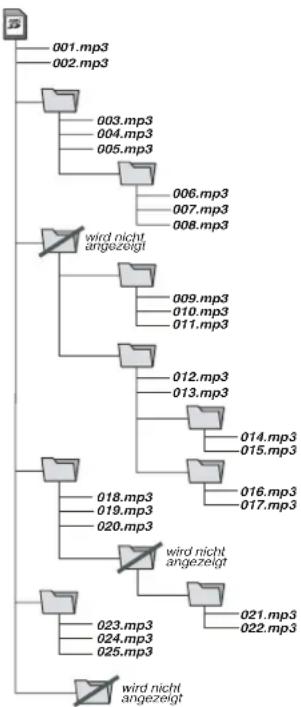

8.2.4 Abspielreihenfolge 23

8.3 MP3-Wiedergabe 24

8.3.1 Titel auswählen 24
8.3.2 Vor- und Zurückspulen 24
8.3.3 Wiedergabepause 24
8.3.4 Titel kurz anspielen (Scan) 24
8.3.5 Titel wiederholen (Repeat) 24
8.3.6 Zufallswiedergabe (Random) 24
8.3.7 Anzeige von ID3-Informationen .....24

2 Inhaltsverzeichnis

TELEFUNKEN®

9 USB-Modus

9.1 USB-Modus aktivieren....25

10 SD/MMC-Modus

10.1 SD/MMC-Modus aktivieren 25

11 AUX-Modus

11.1 AUX-Modus aktivieren 25

12 Einstellungen

12.1 Audiomenü 26
12.1.1 Bässe und Höhen 26
12.1.2 Balance und Fader 26

12.2 Einstellungsmenü 27

12.2.1 Auto Store (AS) 27

12.2.2 TA-Einstellung (Verkehrsmeldungen) ..... 27

12.2.3 Alternative Frequenzen (AF) 27

12.2.4 Uhrzeit 27

12.2.5 Beep (Signaltöne) 27

12.3 Effekt-Einstellungen 28

13.1 Fehlerbehebung 28

14 Technische Daten....29

3 Einführung

3.1 Kennenlernen des Radios

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des TELEFUNKEN T 460 XCD, Ihrem neuen MP3 Autoradio mit RDS, USB-Anschluss, SD/MMC-Kartensteckplatz und Front-Audio-Anschluss.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig, um sich mit allen Funktionen des Autoradios gründlich vertraut zu machen!

Das TELEFUNKEN Autoradio kann in jedes Fahrzeug mit DIN-Radioschacht und 12 V Bordspannung eingebaut werden. Zur Musikwiedergabe werden die bereits im Fahrzeug verbauten Lautsprecher angeschlossen.

Ihr TELEFUNKEN Autoradio verfügt, neben den oben genannten, über viele weitere moderne Funktionen, die einen optimalen Empfang und eine hochwertige Klangwiedergabe garantieren. Die Bedienungsanleitung wird Ihnen dabei helfen, das volle Potenzial dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Machen Sie sich darum gründlich mit allen Möglichkeiten vertraut, die Ihnen Ihr neues TELEFUNKEN Autoradio bietet. Beachten Sie besonders die Sicherheitshinweise, um einen gefahrlosen Betrieb des Autoradios sicherzustellen.

Unser Ziel ist es, Ihnen mit diesem Autoradio den bestmöglichen Hörgenuss zu bieten.

Die folgenden Symbole finden Sie in der Bedienungsanleitung wieder:

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät oder Fahrzeug zu verhindern.

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

VERWENDUNG

Verwenden Sie das TELEFUNKEN Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

3 Einführung

TELEFUNKEN®

Straßenverkehr

Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während des Fahrens darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage zulässt.

Installation

Trennen Sie die Autobatterie vom Bordnetz, bevor Sie mit der Installation des Autoradios beginnen. Stellen Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können.

Lautstärke

Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale wie Hupen oder Sirenen müssen rechtzeitig erkannt werden können. Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen.

3.2 Sicherheits- hinweise

Packen Sie Ihr Autoradio aus und überprüfen Sie den Inhalt auf Vollständigkeit.

Folgende Teile gehören zum Lieferumfang:

• TELEFUNKEN MP3 Autoradio mit RDS
• abnehmbares Bedienteil
• Schutzetui zur Aufbewahrung des Bedienteils
• Montagerahmen für den Armaturenbretteinbau
• Montagematerial und Entriegelungshaken
• Bedienungsanleitung
• Garantiekarte

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

ERSTICKUNGSGEFAHR

Die Verpackungsfolien dürfen nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr.

3.3 Lieferumfang

4 Installation

4.1 Anschlüsse des Radios

Ihr Autoradio bietet Ihnen folgende Anschlussmöglichkeiten: Es verfügt über einen integrierten ISO Anschluss. Einen USB-Anschluss, einen Front-Audio-Anschluss sowie einen SD/MMC-Kartensteckplatz.

4.1.1 ISO Anschluss

Ist in Ihrem Fahrzeug ein ISO Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und die bereits im Fahrzeug installierten Lautsprecher.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO Anschluss gibt, können Sie einen ISO Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können (siehe PIN-Belegung des ISO Anschlusses).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

4.1.2 PIN-Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugeicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die Pin-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

B

A

Abb. 1

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4 Installation

TELEFUNKEN®

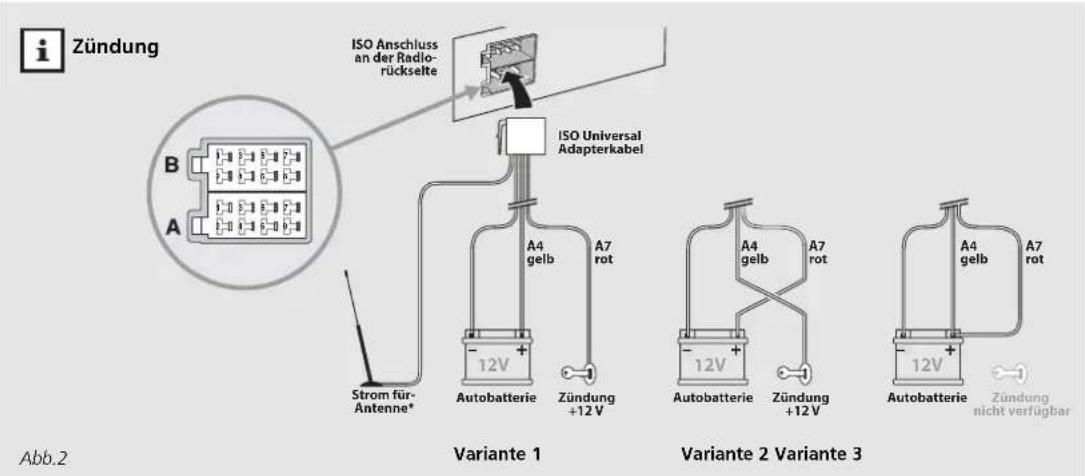

Wenn das Autoradio mit dem Ausschalten der Zündung die gespeicherten Radiosender verliert, ist das ein Zeichen dafür, dass die Anschlussbelegung des ISO-Anschlusses bei Ihrem Fahrzeug abweicht.

Variierende Anschlussbelegungen des ISO Anschlusses betreffen meist die Kabel der Zündung (PIN A7) und der Batterie+ (PIN A4), die bei einigen Fahrzeugmodellen vertauscht sind.

Wenn Sie Ihr Autoradio mit einem ISO Universaladapterkabel anschließen, können Sie die vertauschte Pin-Belegung ausgleichen. Das zum Radio führende rote Kabel muss mit der Zündung, das zum Radio führende gelbe Kabel muss mit dem Pluspol der Batterie verbunden werden.

Variante 1: Die Anschlussbelegung des ISO Anschlusses stimmt mit der in Ihrem Fahrzeug überein.

Variante 2: Sind die Kabel von Zündung und Pluspol bei Ihrem Fahrzeug vertauscht, verbinden Sie PIN A4 mit der Zündung (statt dem Batterie +) und verbinden Sie PIN A7 mit dem Batterie + (statt der Zündung).

Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit für die Zündung, schließen Sie beide Kabel von PIN A4 und A7 an den Pluspol der Autobatterie an. In diesem Fall schaltet sich das Autoradio nicht automatisch mit der Zündung mit aus.

4 Installation

4.1.3 Steuerleitung für Verstärker oder Antenne

Das blaue Kabel des ISO Anschlusses (A5) ist eine +12 V Steuerleitung. An diese können Sie im Bedarfsfall Ihre Endstufe anschließen, um diese automatisch mit dem Radio ein- und auszuschalten. Der entsprechende Anschluss bei Verstärkern wird meist mit „Remote“ oder „RMT“ bezeichnet. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Schließen Sie Ihre motorisierte Fahrzeugantenne an die Steuerleitung (A5) an, um die Antenne automatisch mit dem Einschalten des Radios auszufahren.

PIN-Belegung ISO Anschluss:

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

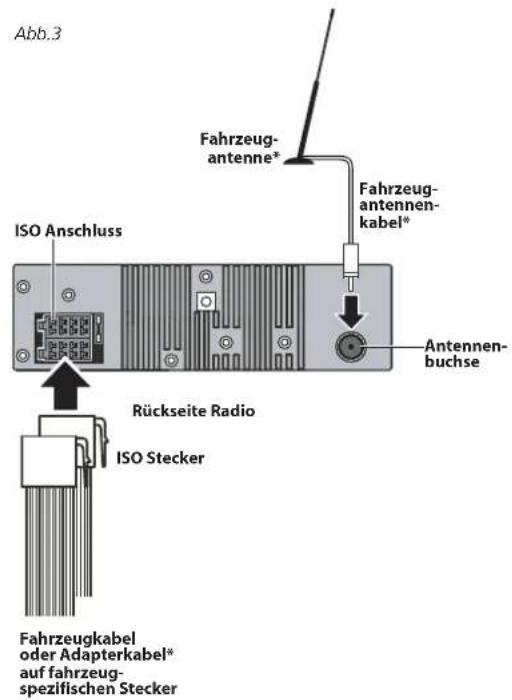

4.1.5 Anschlussübersicht

*nicht im Lieferumfang enthalten

4 Installation

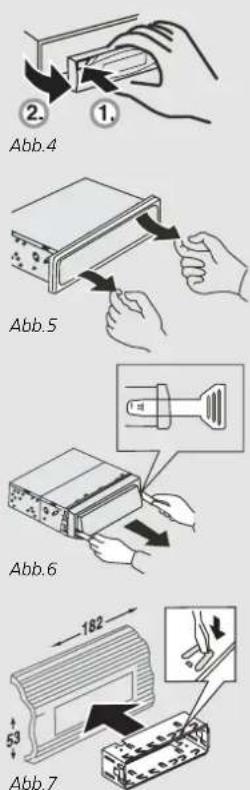

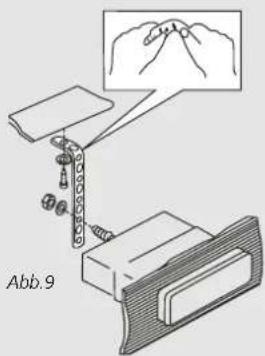

Ihr Autoradio kann in jeden PKW oder LKW mit DIN-Radioschacht (182 x 53 mm) und 12 V Boardspannung eingebaut werden. Alternativ können Sie das Radio auch in eine nachrüstbare Unter-/Aufbau-Konsole einsetzen. Diese können Sie über den Elektrofachhandel beziehen.

Einbauhinweise

• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können.
  • Die optimale Leistung erreicht das Autoradio, wenn der Einbauwinkel kleiner als 30° ist.
• Fragen Sie bei Ihrer Werkstatt nach, falls der Einbau in Ihr Auto das Bohren von Löchern erfordert.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Beachten Sie, dass die Lautsprecher-Impedanz 4 Ohm beträgt. Das Anschließen von Lautsprechern mit anderer Impedanz kann zu Soundeinbußen führen oder das Radio unter Umständen beschädigen.
• Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.
• Um die Lebensdauer zu verlängern, bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

Sie können das Autoradio auf zwei unterschiedliche Arten einbauen. Verwenden Sie den mitgelieferten Montagerahmen, um das Gerät von vorne in das Armaturenbrett einzubauen. Bei manchen Fahrzeugen kann das Radio hinter dem Armaturenbrett befestigt werden.

1. Stellen Sie sicher, dass die Zündung des Autos ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Autobatterie. Warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.
3. Drücken Sie die ▲-Taste ① und nehmen Sie das Bedienteil vorsichtig ab (Abb.4).
4. Heben Sie die Oberseite des Abdeckrahmens leicht an und ziehen Sie diesen vom Montagerahmen ab (Abb.5).
5. Schieben Sie die beiden mitgelieferten Entriegelungsstifte ganz in die dafür vorgesehenen Öffnungen auf beiden Seiten des Montagerahmens. Ziehen Sie das Radio jetzt aus dem Montagerahmen heraus (Abb.6).
6. Bauen Sie gegebenenfalls Ihr altes Autoradio aus. Informationen über den Ausbau finden Sie in der Bedienungsanleitung des alten Radios.

KURZSCHLUSSGEFAHR

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Es besteht Kurzschlussgefahr.

TELEFUNKEN®

4.2 Radioeinbau

T 460 XCD

4 Installation

1. Schieben Sie den Montagerahmen in den DIN-Radioschacht Ihres Fahrzeugs, bis dieser mit dem Armaturenbrett bündig abschließt (Abb.7).
2. Biegen Sie die Metallnasen des Montagerahmens mit einem Schraubenzieher um, so dass dieser fest im Armaturenbrett verankert wird (Abb.7).
3. Stecken Sie die beiden ISO Anschlusskabel Ihres Fahrzeugs an den ISO Anschluss auf der Rückseite Ihres Autoradios an.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des Autoradios.
2. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder abgeknickt werden (Abb.8).
3. Um einen sicheren Halt Ihres Autoradios zu gewährleisten, befestigen Sie das mitgelieferte Metalllochband mit Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und Schraube an ein Karosserieteil an (Abb.9). Dazu können Sie das Metalllochband mit der Hand verbiegen. Es dient gleichzeitig zur Erdung des Radios

4. Stecken Sie den Abdeckrahmen auf das Autoradio.

5. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).

6. Schließen Sie das schwarze Massekabel wieder an Ihre Fahrzeugbatterie an.

4 Installation

TELEFUNKEN®

4.2.2 Rückseitiger Einbau

Beim rückseitigen Einbau des Autoradios werden Montage- und Abdeckrahmen sowie das Metalllochband nicht benötigt.

Adapterplatten

Für den Einbau hinter dem Armaturenbrett werden gegebenenfalls fahrzeugspezifische Adapterplatten benötigt. Diese können Sie über den Fachhandel beziehen.

1. Entfernen Sie die beiden Befestigungsklammern für den vorderseitigen Einbau mit einem Kreuzschraubendreher (Abb.11).
2. Wenn für die Montage Adapterplatten (nicht im Lieferumfang) benötigt werden, befestigen Sie diese an Ihrem TELEFUNKEN Autoradio (Abb. 12 und 13).
3. Befestigen Sie das Autoradio entweder mit zwei Schrauben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle im Fahrzeug. Dazu müssen Sie eventuell einen Teil der Abdeckung Ihres Armaturenbretts demontieren (Abb.12).
4. Stecken Sie die beiden ISO Anschlusskabel Ihres Fahrzeugs an den ISO Anschluss auf der Rückseite Ihres Autoradios an.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des Autoradios.
2. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
3. Schließen Sie das schwarze Massekabel wieder an Ihre Fahrzeugbatterie an.

Abb.13

T 460 XCD

5 Inbetriebnahme

5.1 Bedienteil

Abb.14

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres TELEFUNKEN Autoradios abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

BEDIENTEIL

• Versichern Sie sich, dass das Bedienteil immer richtig eingesetzt ist, damit es durch die Erschütterungen im Fahrzeug nicht herunterfallen kann.
• Bewahren Sie das abgenommene Bedienteil immer im Schutzetui auf.
• Lassen Sie das Bedienteil nicht fallen.
• Üben Sie keinen Druck auf das Display aus.
• Setzen Sie das Bedienteil keinen hohen Temperaturen und direktem Sonnenlicht aus.
• Reinigen Sie das Bedienteil nicht mit löslichen Mitteln wie Benzol oder Verdünner.
• Es dürfen keine Flüssigkeiten ins Innere des Bedienteils gelangen.
• Versuchen Sie nicht, das Bedienteil zu zerlegen.

5.1.1 Bedienteil abnehmen

1. Drücken Sie die MUTE/-Taste schaltet.

③, bis das Radio aus-

1. Warten Sie, bis die Radiobeleuchtung erloschen ist, drücken Sie die Taste ①, und nehmen Sie das Bedienteil vorsichtig ab (Abb.14).

2. Bewahren Sie das Bedienteil immer im Schutzetui auf.

KONTAKTE

Achten Sie darauf, dass die Kontakte von Bedienteil und Radio (Abb.15) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. Sie sind für den Betrieb des Radios sehr wichtig.

5.1.2 Bedienteil anbringen

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb. 16).
2. Schalten Sie die Zündung ein und drücken Sie kurz die MUTE/Flaste 3, um das Radio einzuschalten.

Sollte es nach dem Anbringen des Bedienteils zu Anzeigefehlern im Display oder zu Fehlfunktionen bei der Bedienung der Tasten kommen, gehen sie bitte vor wie folgt:

Anzeigefehler

• Überprüfen Sie, ob das Bedienteil richtig sitzt. Nehmen Sie das Bedienteil noch einmal ab und bringen Sie es erneut an.
• Überprüfen Sie die Kontakte auf der Rückseite des Bedienteils und an der Radiofront auf Verschmutzung und reinigen Sie diese gegebenenfalls.

5 Inbetriebnahme

5.2 USB-Speichermedium anschließen

Ihr TELEFUNKEN Autoradio ist mit einem USB-Anschluss ausgestattet, der es Ihnen ermöglicht, MP3-Dateien direkt von einem USB-Speichermedium abzuspielen.

USB-Kompatibilität

• Auf Grund der schnellen Entwicklungen bei USB-Speichermedien, kann eine grundsätzliche Kompatabilität nicht garantiert werden. Speichermedien, die die Installation spezieller Treiber benötigen, werden nicht unterstützt.
• Portable Festplatten werden nicht unterstützt.

• Schließen Sie keine schweren oder größeren USB-Geräte an, da diese den USB-Anschluss und das Radio beschädigen können. Verwenden Sie bei Bedarf ein USB-Verlängerungskabel (nicht im Lieferumfang enthalten).

• Klappen Sie die Abdeckung des USB-Anschlusses 8, nach rechts auf (Abb.18).

• Stecken Sie ein USB-Speichermedium, mit den Kontakten nach oben zeigend, in den USB-Anschluss (Abb.19). Das Radio wechselt automatisch in den USB-Modus. Im Display erscheint „USB“, die gespeicherten MP3-Dateien werden geladen und abgespielt.

MP3s von USB laden

Das Laden von MP3s kann eine gewisse Zeit dauern, abhängig vom verwendeten USB-Speichermedium und der Anzahl der gespeicherten MP3s.

1. Achten Sie darauf, nicht versehentlich gegen das USB-Speichermedium zu stoßen oder daran hängen zu bleiben, da dies den USB-Anschluss beschädigen kann.
2. Zum Entfernen des USB-Speichermediums ziehen Sie es gerade und vorsichtig aus dem USB-Anschluss 8. Das Radio wechselt automatisch zurück in den zuletzt ausgewählten Betriebs-Modus.
3. Schließen Sie die Abdeckung des USB-Anschlusses 8, indem Sie diese aufsetzen und zudrücken (Abb.20).

T 460 XCD

5 Inbetriebnahme

Abb.21

Abb.22

Abb.23

Abb.24

5.3 SD/MMC-Speicherkarten einlegen

Neben dem USB-Anschluss ist Ihr Autoradio zusätzlich mit einem SD/MMC-Kartensteckplatz ausgestattet. Dieser ermöglicht es Ihnen MP3-Dateien direkt von SD- oder MMC-Speicherkarten abzuspielen. Der Kartensteckplatz befindet sich hinter dem abnehmbaren Bedienteil.

SD/MMC-Kompatibilität

Auf Grund der schnellen Entwicklungen bei SD- und MMC-Speichermedien, kann eine grundsätzliche Kompatibilität mit allen Karten jeder Speicherkapazität nicht garantiert werden.

1. Drücken Sie die nehmen (Abb

①, um das Bedienteil abzu-

1. Schieben Sie eine SD- oder MMC-Speicherkarte, mit den Kontaken nach vorne rechts zeigend (Abb.22), in den Kartensteckplatz, bis diese mit einem Klicken einrastet (Abb.23).

SD/MMC-Speicherkarte

Bringen Sie das Bedienteil niemals an, wenn die SD/MMC-Speicherkarte nicht richtig eingesetzt wurde.

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.16).

2. Nach dem Einlegen der Speicherkarte wechselt das Radio automatisch in den SD/MMC-Modus. Im Display erscheint „SD CARD“, die gespeicherten MP3-Dateien werden abgespielt.

3. Zum Entnehmen der SD- oder MMC-Speicherkarte drücken Sie erneut die 1, um das Bedienteil abzunehmen (Abb.21).
4. Drücken Sie die eingelegte Speicherkarte in den Kartensteckplatz, bis diese mit einem Klicken entriegelt wird. Die Speicherkarte wird ein Stück aus dem Kartensteckplatz geschoben und kann entnommen werden. Bringen Sie das Bedienteil wieder an, das Radio wechselt automatisch zurück in den zuletzt ausgewählten Betriebs-Modus.

6 Grundfunktionen

Hier finden Sie eine Übersicht die verfügbaren Symbole und Anzeigen des Autoradios.

Abb.25

Local-Symbol

zeigt an, dass der Empfang von lokalen Radiosendern aktiviert ist.

XBS-Symbol

zeigt an, dass die Bassverstärkung aktiviert ist.

Equalizer-Symbol

zeigt an, dass eine Equalizereinstellung aktiviert ist.

Senderspeicher-Anzeige

zeigt den Senderspeicherplatz des aktuellen Radiosenders an.

USB-Symbol

zeigt an, dass der USB-Modus aktiviert ist.

SD-Symbol

zeigt an, dass der SD/MMC-Modus aktiviert ist.

AF-Symbol

zeigt an, dass die Funktion Alternative Frequenzen aktiv ist.

TA-Symbol

zeigt an, dass die Funktion Verkehrsmeldungen (Traffic Announcement) aktiv ist.

TP-Symbol

zeigt an, dass die Funktion Traffic Program (Verkehrsmeldungen) unterstützt wird.

TELEFUNKEN®

6.1 Display-anzeigen

Hinweis

Bei diesem Modell sind nur die auf dieser Seite beschriebenen Symbole verfügbar.

Bei bestimmten Lichtverhältnissen oder Kontrasteinstellungen können im Display jedoch weitere, bei diesem Modell nicht verfügbare, Symbole sichtbar werden.

6 Grundfunktionen

6.2.1 Ein-/Ausschalten des Radios

• Drücken Sie, bei aktivierter Fahrzeugzündung, kurz die MUTE/Taste 3 oder eine beliebige andere Taste (außer der ▲-Taste), um das Radio einzuschalten.
• Halten Sie die MUTE/① -Taste ③ ca. 2 Sekunden gedrückt, um das Radio auszuschalten. Beim Deaktivieren der Fahrzeugzündung schaltet sich das Radio automatisch mit aus.
• Wird das Radio oder die Zündung des Fahrzeugs ausgeschaltet, spielt das Radio beim nächsten Einschalten mit der zuvor eingestellten Lautstärke im selben Betriebsmodus weiter.

6.2.2 Betriebsmodus umschalten

• Durch mehrfaches Drücken der SOURCE-Taste 22 können Sie zwischen folgenden Betriebsmodi wechseln:

• Tuner (Radio) Displayanzeige „TUNER“
• USB Displayanzeige „USB“
• SD/MMC Displayanzeige „SD CARD“
• AUX Displayanzeige „AUX“

Betriebsmodi

• Ist keine SD/MMC-Speicherkarte im Radio eingelegt oder kein USB-Speichermedium angeschlossen, so kann der entsprechende Betriebsmodus nicht ausgewählt werden.
• Nach dem Einschieben einer SD/MMC-Speicherkarte oder nach dem Anschluss eines USB-Speichermediums schaltet das Radio automatisch in den entsprechenden Betriebsmodus.

6.2.3 Lautstärke einstellen

- Durch Drehen des Lautstärke-Reglers ② können Sie die Lautstärke von „00“ bis „40“ einstellen. Die neu eingestellte Lautstärke wird ca. 2 Sekunden lang im Display angezeigt.

6.2.4 Frequenz- und Titelwechsel

- Mit der -T>1 und der -F>12 können Sie im Tuner-Modus die gewünschte Frequenz einstellen. Im USB- und SD/MMC- Modus springen Sie zum nächsten bzw. vorhergehenden Titel oder spulen, bei gedrückter Taste, vorwärts bzw. rückwärts.

6.2.5 Displayanzeige/ID3

- Durch mehrfaches Drücken der INFO/TA-Taste ⑨ können Sie die Displayanzeige kurzzeitig umschalten:

• Uhrzeit, z.B. „14'30'30“,
• RDS-Information des Senders, z.B. „Bayern 3“,
• Frequenzband und Frequenz, z.B. „F1 97.3“,
• aktueller Progammtyps (PTY) , z.B. „POP“,
• Dateiname
• Titelname (ID3)
• Interpret (ID3)
• Album (ID3)

RDS-Informationen

Wenn keine RDS-Informationen empfangen werden, können Uhrzeit, Name des Radiosenders und Programmtyp (PTY) nicht angezeigt werden.

7 Tuner-Modus (Radio)

TELEFUNKEN®

Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem RDS-Signal, die RDS-Information des Senders angezeigt. Befindet sich das Radio in einem anderen Betriebsmodus, drücken Sie die SOURCE-Taste so oft, bis der Tuner-Modus aktiviert wird. Im Display erscheint der eingestellte Radiosender.

7.1 Frequenzbereich FM1, FM2 und FM3 (UKW)

- Drücken Sie die BAND-Taste 6, um den Frequenzbereich zu wechseln. Sie können zwischen „F1“, „F2“ und „F3“ wählen. Der ausgewählte Frequenzbereich wird angezeigt.

7.2 Automatische Sendersuche

- Mit der -Tartel oder der -Faste 12 starten Sie den automatischen Sendersuchlauf. Das Radio sucht automatisch nach dem nächsten bzw. vorhergehenden Radiosender.

7.3 Manuelle Sendersuche

- Halten Sie die -Tastel oder die Freitag ca. 2 Sekunden gedrückt, um die gewünschte Frequenz manuell einzustellen. Jetzt erhöht bzw. verringert jeder Tastendruck die Frequenz um 0,10 MHz.

7.4 Sender speichern

Ihr Autoradio kann in jedem Frequenzbereich (FM1, FM2 und FM3) sechs Radiosender auf den Senderspeicher-Tasten speichern. Die gespeicherten Sender werden durch Druck der entsprechenden Senderspeicher-Taste aufgerufen.

- Drücken Sie die BAND-Taste 6, um den gewünschten Frequenzbereich FM1, FM2 oder FM3 einzustellen.

• Suchen Sie den gewünschten Radiosender (siehe Kapitel „7.2 Automatische Sendersuche“ und „7.3 Manuelle Sendersuche“).
• Halten Sie die Senderspeicher-Taste (1-6), auf der der Sender gespeichert werden soll, ca. 2 Sekunden gedrückt. Ein Signalton ist zu hören, der Sender wurde gespeichert. Der Senderspeicherplatz wird im Display angezeigt, z.B. „6 für Speicherplatz 6.
• Drücken Sie die entsprechende Senderspeicher-Taste, um den darauf gespeicherten Radiosender aufzurufen.

7.5 Auto Store (AS)

- Drücken Sie die AS-Taste 5, um nach den sendestärksten Radiosendern zu suchen. Im Display erscheint „STORE---“. Die gefundenen Radiosender werden automatisch auf den sechs Senderspeicherplätzen des ausgewählten Frequenzbereichs gespeichert.

7 Tuner-Modus (Radio)

7.6 RDS-Funktionen

Über das RDS (Radio Data System) werden neben dem Audio-signal weitere Zusatzinformationen an Ihr Radio übertragen. Folgende RDS-Funktionen werden von Ihrem Radio unterstützt:

	Englisch Deutsch
AF	Alternative Frequencies Autom.	Senderwechsel zu anderem Sender mit gleicher PI, bei zu schwachem Signal
CT	Clock Time Zeitsynchronisation
PI	Program Identification Eindeutige Senderkennung
PS	Program Service Name	Übertragung Sendername
PTY	Program Type Programmtyp (z.B. Pop)
TP	Traffic Program Erkennungsdaten für den Empfang von Verkehrsmeldungen
TA	Traffic Announcement	Signal, ob gerade Verkehrsmeldungen übermittelt werden

7.6.1 CT (Zeitsynchronisation)

Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, zeigt Ihr Radio die Uhrzeit des empfangenen CT-Signals an.

7.6.2 AF (Alternative Frequenzen)

Bei aktivierter Funktion AF sucht das Radio automatisch nach einem alternativen Radiosender, sollte das Signal des eingestellten Senders zu schwach werden.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

7.6.3 PI (Programm Identifikation)

PI ist eine vierstellige Identifikationszahl der Radiosender, die eine eindeutige Identifikation des Senders ermöglicht.

7.6.4 PS (Programm Service Name)

Die Funktion PS überträgt den Namen des empfangenen Radiosenders im Klartext, so dass dieser im Radiodisplay angezeigt werden kann.

7.6.5 Weitere Tuner-Funktionen

Bitte lesen Sie das Kapitel „12 Einstellungsmenü“ für das Einstellen weiterer Tuner- und Radiofunktionen.

8 USB/SD-Modus

TELEFUNKEN®

8.2 MP3-Speichermedien

MP3-Dateien sind komprimierte Audiodateien, die eine sehr große Anzahl Songs auf einem Speichermedium ermöglichen. Ihr Autoradio kann diese Dateien direkt von einem angeschlossenen Speichermedium abspielen.

8.2.1 MP3s codieren

Wenn Sie Ihre Musikdateien im MP3-Format komprimieren, verwenden Sie die folgenden Einstellungen:

Sampling-Bitraten:

MP3 : 32 - 320 kBit/s und VBR

Samplingfrequenzen:

MPEG 1 : 32 kHz, 44, 1 kHz, 48 kHz

MPEG 2 : 16 kHz, 22,05 kHz, 24 kHz

MPEG 2.5 : 8 kHz, 11,025 kHz, 12 kHz

8.2.2 ID3-Tags

Das Radio unterstützt ID3-Tag Version 1.0 und 1.1. Aus ID3-Tags kann das Radio Informationen über Songtitel, Interpret und Album auslesen und während der Wiedergabe anzeigen.

8.2.3 Dateistruktur der Speichermedien

Die MP3-Speichemedien müssen einige Kriterien erfüllen, damit sie abgespielt werden können. Achten Sie beim Anlegen eines Mediums auf folgende Kriterien:

• maximale Anzahl von Titeln pro USB/ SD/MMC: 999
• maximale Anzahl von Ordnern pro USB/SD/MMC: 199

8.2.4 Abspielreihenfolge

Beim Einlegen eines MP3-Speichermediums nummeriert Ihr Radio die auf dem Medium enthaltenen Ordner und Titel durch. Beim Nummerieren geht das Radio die Ordner in der Reihenfolge durch, in der sie auf das Speichermedium

geschrieben wurden: Es beginnt mit den Titeln, die direkt auf dem Speichermedium liegen, wechselt danach in den ersten Ordner und spielt alle darin enthaltenen Titel. Enthält ein Ordner Unterordner, werden die Titel in diesen Unterordnern abgespielt. Danach wechselt das Radio in den nächsten Ordner.

Abb.26

USB/SD/MMC

8 USB/SD-Modus

8.3 MP3-Wiedergabe

• Nach dem Einlegen eines MP3-Speichermediums wechselt das Radio in den entsprechenden Modus und beginnt mit der Wiedergabe. Im Display erscheint das USB- bzw. SD-Symbol.
• Während der Wiedergabe von MP3s wird, durch wiederholtes Drücken der INFO/TA-Taste ⑨, Titelnummer und abgelaufene Spieldauer, Ordner, Album, Titel, Interpret und Uhrzeit angezeigt. (siehe Kapitel „8.3.7 Anzeige von ID3-Informationen”).

8.3.1 Titel auswählen

• Mit der -Taktor 1 oder der Taste 12 können Sie den nächsten bzw. vorhergehenden Titel aufrufen. Sind Sie beim letzten oder ersten Titel eines Ordners angekommen, wechseln Sie als nächstes automatisch in den nächsten bzw. vorhergehenden Ordner.
• Halten Sie die -Taste 1 oder die -Taste 12 während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen. Wenn Sie die Taste wieder loslassen, beginnt die Wiedergabe.
• Mit der /6-Faste 13 und der F-Taste 14 können Sie zum nächsten bzw. vorherigen Ordner springen.

8.3.2 Vor- und Zurückspulen

• Halten Sie die -Tartel oder die -Fertet während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen.
• Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.3.3 Wiedergabepause

- Drücken Sie die PAU/1-Taste 18, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.

- Drücken Sie die PAU/1-Taste 18 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.3.4 Titel kurz anspielen (Scan)

• Drücken Sie die INT/2-Taste 17, um die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“ und die aktuelle Titelnummer.
• Erneutes Drücken der INT/2-Taste 17 setzt die normale Wiedergabe fort. Im Display erlischt „INT“.

8.3.5 Titel wiederholen (Repeat)

• Drücken Sie die RPT/3-Taste 16, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Titelnummer.
• Das Radio wiederholt den Titel so lange, bis Sie die RPT/3-Taste 16 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RPT“.

8.3.6 Zufallswiedergabe (Random)

• Drücken Sie die RDM/4-Taste 15, um die Zufallswiedergabe zu starten. Alle Titel werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“ und die aktuelle Titelnummer.
• Drücken Sie die RDM/4-Taste 15 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.

8.3.7 Anzeige von ID3-Informationen

• Durch wiederholtes Drücken der INFO/TA-Taste ⑨, können Sie die folgenden ID3-Informationen anzeigen lassen: Titelname, Interpret, Album.
• Sind keine ID3-Informationen vorhanden, zeigt das Display „=“.

9 USB-Modus / 10 SD/MMC-Modus / 11 AUX-Modus

TELEFUNKEN®

Der USB-Modus kann nur aktiviert werden, wenn ein USB-Speichermedium angeschlossen ist. Zum Anschließen von USB Speichermedien lesen Sie das Kapitel „5.2 USB-Speichermedium anschließen“.

Für Wiedergabefunktionen im SD/MMC- und USB-Modus lesen Sie das Kapitel „8.3 MP3-Wiedergabe“.

Der SD/MMC-Modus kann nur aktiviert werden, wenn eine SD- oder eine MMC-Speicherkarte eingelegt ist. Zum Einlegen und Entnehmen von SD- und MMC-Speicherkarten lesen Sie das Kapitel „5.3 SD/MMC-Speicherkarten einlegen“.

Für Wiedergabefunktionen im SD/MMC- und USB-Modus lesen Sie das Kapitel „8.3 MP3-Wiedergabe“.

9.1 USB-Modus aktivieren

10.1 SD/MMC-Modus aktivieren

An den Front-Audio-Anschluss 4 Ihres TELEFUNKEN Autoradios können Sie eine beliebige externe Audioquelle anschließen, wie beispielsweise einen MP3-Player oder einen Laptop.

Im AUX-Modus zeigt das Display „AUX“ an. Befindet sich das Radio in einem anderen Betriebsmodus, betätigen Sie die SOURCE-Taste 22 so oft, bis der AUX-Modus aktiviert wird.

GEHÖRSCHÄDEN

Achten Sie beim Anschließen einer externen Audioquelle auf die Lautstärkeeinstellung am Radio. Eine zu laute Wiedergabe kann Ihr Gehör dauerhaft schädigen.

- Verringern Sie die Lautstärke, indem Sie den Lautstärke-Regler ② nach links drehen, bis im Display „VOL 00“ angezeigt wird.

- Schließen Sie an den Front-Audio -Anschluss 4 ein 3,5 mm Stereo-Klinkenkabel (nicht im Lieferumfang) an, das mit dem entsprechenden Audiogerät verbunden ist (Abb.27).

- Starten Sie die Wiedergabe am externen Audiogerät und stellen Sie eine mittlere Lautstärke ein.

- Stellen Sie nun am Autoradio mit dem Lautstärke-Regler ② die gewünschte Lautstärke ein.

11.1 AUX-Modus aktivieren

12 Einstellungen

Im Audiomenü können Sie die Bässe und Höhen sowie die Klangverteilung auf Ihr Fahrzeug und Ihr persönliches Hör- empfinden abstimmen. Diese Einstellungen werden für alle Betriebsmodi (Tuner, USB, SD/MMC und AUX) übernommen und können deshalb unabhängig vom aktuellen Betriebsmodus geändert werden.

• Drücken Sie die Audio -Taste 20, um das Audiomenü aufzurufen. Das Display zeigt die Einstellung der Bässe, „BAS 0“ an.
• Jeder weitere Tastendruck der Audio-Taste 20 ruft den nächsten Einstellungspunkt des Audiomenüs auf. Die Einstellungsreihenfolge ist: Bässe „BAS“, Höhen „TRE“, Balance „BAL“, Fader „FAD“.
• Durch Drehen des Lautstärke-Reglers ② können Sie die jeweilige Einstellung ändern.
• Erfolgt innerhalb von ca. 2 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert.

12.1.1 Bässe und Höhen

Mit der Einstellung Bässe und Höhen können Sie manuell die gewünschten Klangeigenschaften einstellen.

• Möchten Sie beispielsweise die Bassfrequenzen stärker betonen, drücken Sie die Audio-Taste 20, um im Audiomenü die Einstellung „BAS“ aufzurufen. Die Standard-einstellung ist „BAS 0“.
• Durch Drehen des Lautstärke-Reglers ② können Sie die gewünschte Anhebung oder Absenkung von „BAS +6“ bis „BAS -6“ einstellen.
• Durch erneuten Druck der Audio-Taste 20 gelangen Sie zur Einstellung der Höhen. Durch Drehen des Lautstärke-

Reglers 2 können Sie nun die gewünschte Anhebung oder Absenkung von „TRE +6“ bis „TRE -6“ einstellen.

12.1.2 Balance und Fader

Die Einstellung Balance und Fader steuert die Klangverteilung in Fahrzeugen mit mehreren Lautsprechern.

• Balance steuert die Klangverteilung zwischen den rechten und den linken Lautsprechern im Fahrzeug. Werksseitig ist „BAL L=R“, die gleiche Verteilung zwischen links und rechts, eingestellt. Wird „BAL“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers ②, die Balance in 10 Stufen nach links („BAL 10L“) oder rechts („BAL 10R“) verschieben.
• Fader steuert die Klangverteilung zwischen den vorderen (front) und hinteren (rear) Lautsprechern im Fahrzeug. Werksseitig ist „FAD F = R“, die gleiche Verteilung zwischen vorne und hinten, eingestellt. Wird „FAD“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers ②, die Klangverteilung in 10 Stufen nach vorne („FAD 10F“) oder hinten („FAD 10R“) verschieben.

12 Einstellungen

TELEFUNKEN®

Im Einstellungsmenü können Sie generelle Einstellungen vornehmen, die z.B. die RDS-Funktionen des Radios betreffen.

• Drücken Sie die Menü-Taste 19, um das Einstellungsmenü aufzurufen. Im Display wird der erste Menüpunkt „STORE“ angezeigt.

• Jeder weitere Tastendruck der Menü-Taste 3 ruft den nächsten Punkt des Einstellungsmenüs auf. Die Einstellungsreihenfolge ist:

• Auto Store "STORE"

• Verkehrsmeldungen „SEEK DX/LOC“
• Alternative Frequenzen „AF ON/OFF“
• Uhrzeit „00'00"

• Tastenton „BEEP ON/OFF“

• Durch Drehen des Lautstärke-Reglers ② können Sie die jeweilige Einstellung ändern.

• Erfolgt innerhalb von ca. 2 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert.

12.2.1 Auto Store (AS)

- Speichert die stärksten Radiosender auf den Senderspeicherplätzen. (siehe Kapitel „7.5 Auto Store“ Seite 21).

12.2.2 TA-Einstellung (Verkehrsmeldungen)

Diese Einstellung ist nur wirksam, wenn die Funktion TA aktiviert ist. Das Radio gibt einen Sender wieder, von dem seit fünf Sekunden kein TP-Signal (Traffic Programme) empfangen wurde. Bei der Einstellung

- „SEEK DX“ sucht das Radio nach einem anderen Radiosender, der das TP-Signal unterstützt.

- „SEEK LOC“ verbleibt das Radio bei dem eingestellten Sender. Es ertönt jedoch ein Signalton, der Sie darauf hinweist, dass keine Verkehrsmeldungen empfangen werden können.

12.2.3 Alternative Frequenzen (AF)

Bei aktivierter Funktion AF sucht das Radio automatisch nach einem alternativen Radiosender, sollte das Signal des eingestellten Senders zu schwach werden.

- Drücken Sie die Menü-Taste ③ so oft, bis „AF“ im Display erscheint. Drehen Sie den Lautstärke-Regler ②, um die Funktion Alternative Frequenzen einzustellen:

• „AF ON“ Das Radio sucht automatisch nach einem alternativen Sender, wenn das Signal zu schwach wird. Im Display erscheint das AF -Symbol.
• „AF OFF“ Das Radio verbleibt auch bei schwachem Signal bei dem eingestellten Sender. Die Funktion AF ist deaktiviert.

12.2.4 Uhrzeit

Durch Drehen des Lautstärke-Reglers ② können Sie die Uhrzeit manuell einstellen.

• „Drehung rechts“ Einstellen der Minuten
• „Drehung links“ Einstellen der Stunden

12.2.5 Beep (Signaltöne)

Legen Sie fest, ob bei der Bedienung Signaltöne zu hören sind:

• „BEEP ON“ Signaltöne bei jedem Tastendruck
• „BEEP OFF“ Signaltöne deaktiviert

T 460 XCD

12 Einstellungen / 13 Fehlerbehebung

12.3 Effekt-Einstellungen

Neben der manuellen Einstellung von Höhen und Bässen können Sie auch aus vordefinierten Equalizer-Profilen wählen, um die Klangwiedergabe optimal anzupassen.

• Um einen der Equalizer zu aktivieren, drücken Sie die EQ-Taste ⑦. Im Display erscheint das Equalizer-Symbol EQ.
• Durch weiteres Drücken der EQ-Taste ⑦ können Sie zwischen folgenden Equalizereinstellungen wählen: „CLASSIC“, „POP“, „ROCK“ oder mit der Einstellung „FLAT“ den Equalizer deaktivieren. Das Equalizer-Symbol EQ erlischt. Das Radio verwendet die manuellen Einstellungen von Bässe und Höhen. Beim manuellen Anpassen von Bässen und Höhen wird der Equalizer deaktiviert.

12.3.2 Bassverstärkung (XBS)

Ihr Autoradio verfügt über die Funktion Bassverstärkung (XBS), mit der Sie den unteren Frequenzbereich zusätzlich anheben und somit die Basswiedergabe verstärken können.

• Drücken Sie die XBS-Taste 10, um die Bassverstärkung zu aktivieren. Im Display erscheint das XBS-Symbol XBS
• Drücken Sie die XBS-Taste 10 erneut, um die Bassverstärkung zu deaktivieren. Das XBS-Symbol XBS ht.

13.1 Fehlerbehebung

Fehler Ursache Lösung

Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein.
	Sicherung durchgebrannt Ersetzen Sie die 7,5	A Sicherung auf der Rückseite des Autoradios.
Keine Lautstärke zu gering Erhöhen Sie die Lautstärke.Musik	Falsche Verkabelung Überprüfen Sie die Verkabelung des ISO Anschlusses und der Lautsprecher.
Tasten des Bedienteils funktionieren nicht	Störung im Mikroprozessor	Drücken Sie die Reset-Taste hinter dem Bedienteil (siehe Abb.28).
	Bedienteil sitzt nicht richtig / Nehmen Sie das Bedienteil ab, reinigen Sie die Kontakte auf der Rückseite Kontakte sind verschmutzt des Bedienteils und am Radio und bringen Sie es erneut an.
Kein Sender- empfang	Antennenkabel nicht angeschlossen	Stecken Sie das Antennenkabel Ihres Fahrzeugs in die Antennenbuchse auf der Rückseite des Radios.
	Radiosignal zu schwach oder automatischer Sender- suchlauf funktioniert nicht	Wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz manuell ein.

13 Fehlerbehebung / 14 Technische Daten\*

TELEFUNKEN®

Fehlermeldung Fehlerursache Fehlerbehebung

ERROR 1/ Fehler im Mechanismus/

ERROR 2 Fehler beim Lesen der Spur (siehe Abb.28).

Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden

Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen.

Abb.28

Drücken Sie die Taste ①, um das Bedienteil abzunehmen. Um einen Reset durchzuführen, benutzen Sie einen Bleistift oder einen anderen dünnen, nichtmetallischen Gegenstand. Halten Sie die Reset-Taste ca. 5 Sekunden gedrückt. Die Werkeinstellungen werden wiederhergestellt.

Allgemein

Stromversorgung: DC 11-14 V

Überspannungsschutz: 7,5 A Flachsicherung

Abmessungen: 178 x 120 x 50 mm (B x T x H)

Betriebstemperatur: -10 °C bis +60 °C

Ausgangsleistung: max. 4 x 40 W

Lautsprecher-Impedanz: 4 - 8 Ohm

Frequenzgang: 5 Hz - 20 kHz

FM Tuner (UKW Radio)

Frequenz: 87,5 - 108 Mhz

Zwischenfrequenz: 10,7 Mhz

Stereotrennung: 25 dB bei 1 kHz

Rauschabstand: 50 dB

Empfindlichkeit: >15 dB

(bei 30 dB Rauschabstand)

Speichermedien

USB-Anschluss: USB 1.1 (USB 2.0 kompatibel)

Speicherkarten: SD, MMC

14 Technische Daten

10R-031893

© ITM Einkaufs GmbH, 09/2010 V.1

TELEFUNKEN

DESIGNED FOR HUMANS
