BEDIENUNGSANLEITUNG T 670 BT TELEFUNKEN

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Liefer- schein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

VERWENDUNG

Verwenden Sie das TELEFUNKEN Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

SERVICE ^1

Sehr geehrte Kundin, sehr geehrter Kunde,

sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min.²)

für Österreich: 0820 901 310 (0,20 €/Min.²)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehrteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, dem Betrieb oder der Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min. ^2 )

^1 Die Garantie gilt nur in Deutschland und Österreich. Für die Garantiebedingungen und Servicestellen in anderen Ländern wenden Sie sich bitte an Ihren Händler.
^2 Mobilfunkpreise abweichend, max. 0,42 €/Min.
^3 Mobilfunkpreise abweichend, max. 2,99 €/Min.

Bitte klappen Sie diese Seite auf!

T 670 BT

1 Geräteübersicht

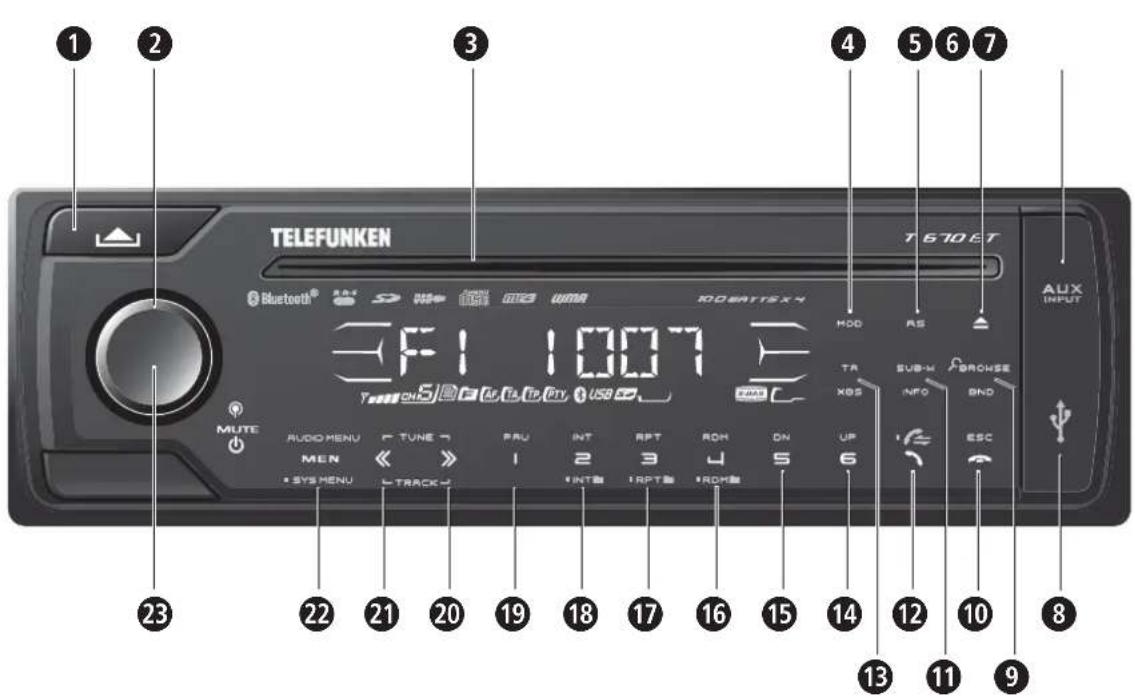

1.1 Bedienelemente des Radios

Sensortasten

Statt herkömmlicher mechanischer Tasten verfügt Ihr Bedienteil über berührungs- empfindliche Sensortasten, die leicht und bequem zu bedienen sind.

Um diese zu betätigen müssen Sie das beleuchtete Symbol nur leicht berühren.

Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren.

T 670 BT

1 Geräteübersicht

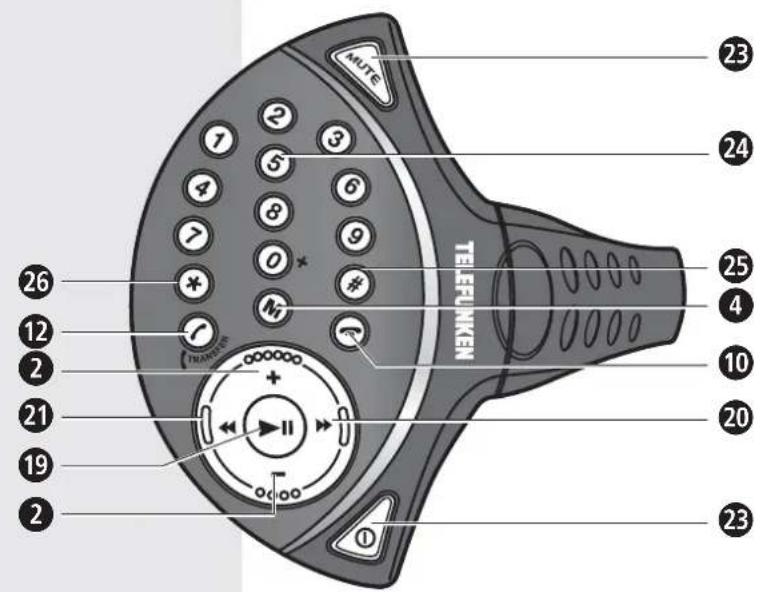

1.2 Beschreibung der Bedienelemente

1 -Taste (Release) zum Abnehmen des Bedienteils
2 Lautstärke-Regler zum Einstellen der Lautstärke zum Vornehmen von Einstellungen im Audio- und im Einstellungsmenü
3 CD-Laufwerk zum Abspielen von Audio-, MP3- und WMA-CDs
4 MOD-Taste zum Umschalten zwischen den Betriebsmodi Tuner, CD, USB, SD/MMC, AUX und BT AUDIO
5 AS-Taste aktiviert die Auto Store-Funktion (AS)
6 ▲/ Eject-Taste zum Auswerfen der eingelegten CD
7 Front-Audio-Anschluss (hinter Abdeckung) zum Verbinden mit einem externen Audiogerät über 3,5 mm Stereo-Klinkensteckere
8 USB-Anschluss (hinter Abdeckung) zum Anschließen von USB-Speichermedien
9 BROWSE/BND-Taste zum Suchen von MP3/WMA Titeln zum Ändern des Frequenzbereichs (Tuner)
10 /ESC-Taste zum Beenden von Telefongesprächen zum Löschen von Eingaben

1 Geräteübersicht

TELEFUNKEN®

11 INFO/SUB-W-Taste zum Anzeigen der ID3-Informationen von MP3s/WMAs (Titel, Interpret, Album) aktiviert/deaktiviert den Subwooferausgang
12 Faste zum Annehmen von Anrufen zum Tätigen von Anrufen zum Verbinden mit Ihrem Mobiltelefon
13 XBS/TA-Taste zum Einstellen der X-Bass-Funktion zum Ein-/Ausschalten der TA-Funktion: Verkehrsmeldungen
14 6/UP-Taste wechselt zum nächsten Ordner bei MP3-/WMA-Wiedergabe Senderspeichertaste 6 (Tuner)
15 5/DN-Taste wechselt zum vorhergehenden Ordner bei MP3-/WMA-Wiedergabe Senderspeichertaste 5 (Tuner)
16 4/RDM-Taste (Random) zum Ein-/Ausschalten der Zufallswiedergabe Senderspeichertaste 4 (Tuner)
17 3/RPT-Taste (Repeat) zum Ein-/Ausschalten der Titel-Wiederholung Senderspeichertaste 3 (Tuner)
18 2/INT-Taste (Scan) zum Ein-/Ausschalten der Intro-Funktion Senderspeichertaste 2 (Tuner)

19 1/PAU-Taste (Pause) zum Anhalten/Fortsetzen der Wiedergabe Senderspeichertaste 1 (Tuner)
20 >> -Taste sucht den nächsten Sender (Tuner) zum Abspielen des nächsten Titels zum Vorwärtsspulen
21 «-Taste sucht den vorhergehenden Sender (Tuner) zum Abspielen des vorhergehenden Titels zum Zurückspulen
22 MEN-Taste zum Aufrufen des Audiomenüs zum Aufrufen des Einstellungsmenüs
23 MUTE/14aste zum Stummschalten des Radios zum Ein-/Ausschalten des Radios zum Bestätigen von Eingaben
24 Nummern-Tasten zur Eingabe von Rufnummern 1-6 Senderspeichertaste (Tuner)
25 #-Taste für Sonderfunktionen während des Telefonierens
26 *-Taste für Sonderfunktionen während des Telefonierens

2 Inhaltsverzeichnis

1 Geräteübersicht

1.1 Bedienelemente des Radios 3
1.2 Beschreibung der Bedienelemente 4

2 Inhaltsverzeichnis 6

3 Einführung

3.1 Kennenlernen des Radios 8
3.2 Umgang mit CDs 9
3.3 Sicherheitshinweise 10
3.4 Lieferumfang 10

4 Installation

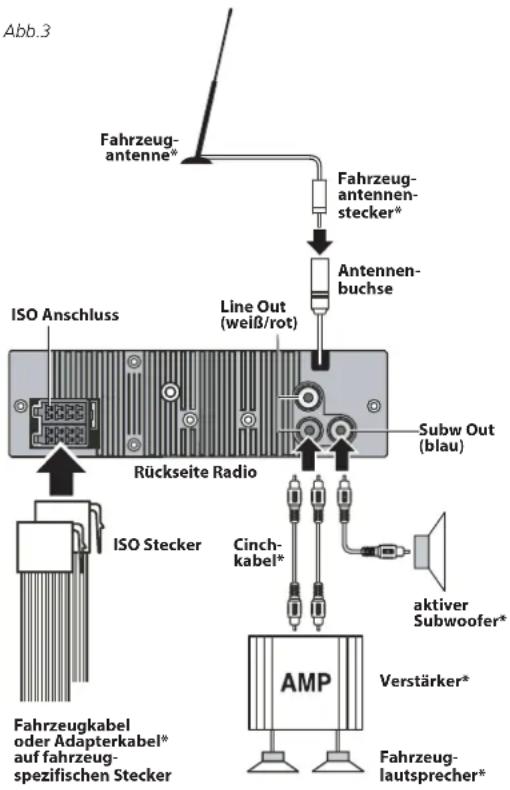

4.1 Anschlüsse des Radios 11

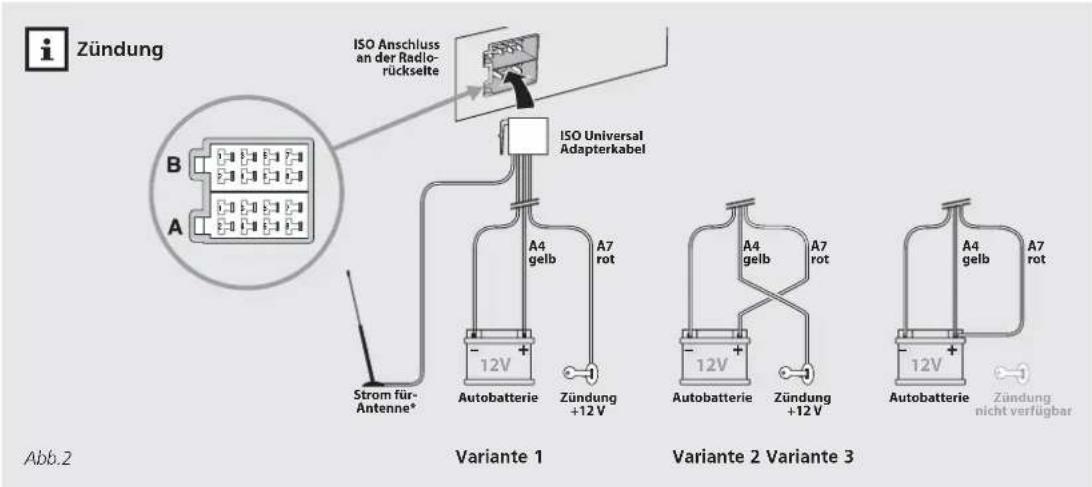

4.1.1 ISO Anschluss 11
4.1.2 PIN-Belegung des ISO Anschlusses ..... 11
4.1.3 Radio an Verstärker anschließen ..... 13
4.1.4 Steuerleitung für Verstärker/Antenne ... 13
4.1.5 Anschlussübersicht 13

4.2 Radioeinbau 14

4.2.1 Fronteinbau 15
4.2.2 Rückseitiger Einbau 16

4.3 Lenkradfernbedienung 17

4.3.1 Batterien einlegen 17
4.3.2 Lenkradfernbedienung anbringen ..... 17

5 Inbetriebnahme

5.1 Abnehmbares Bedienteil 19

5.1.1 Bedienteil abnehmen 19
5.1.2 Bedienteil anbringen 19

5.2 CDs einlegen und auswerfen 20
5.3 USB-Speichermedium anschließen 20
5.4 SD/MMC-Speicherkarten einlegen 21

6 Grundfunktionen

6.1 Displayanzeigen 22
6.2 Allgemeine Bedienung 23

6.2.1 Ein-/Ausschalten des Radios 23
6.2.2 Betriebsmodus umschalten 23
6.2.3 Lautstärke einstellen 23
6.2.4 Frequenz- und Titelwechsel 23
6.2.5 Displayanzeige/ID3 23

7 Tuner-Modus (Radio)

7.1 Frequenzbereich FM1, FM2, FM3 (UKW) ..... 24

7.2 Automatische Sendersuche 24

7.3 Manuelle Sendersuche 24

7.4 Sender speichern 24

7.5 Senderspeicherplätze (AS/PS) 24

7.5.1 Preset Scan (PS) 24
7.5.2 Auto Store (AS) 24

7.6 RDS-Funktionen 25

7.6.1 AF (Alternative Frequenzen) 25
7.6.2 CT (Zeitsynchronisation) 25
7.6.3 PI (Programm Identifikation) 25
7.6.4 PS (Programm Service Name) 25

7.6.5 PTY (Programmtyp) 25

7.6.6 TP (Verkehrsmeldungen) 26
7.6.7 TA Wiedergabe v. Verkehrsmeldungen) . . 26
7.6.8 Weitere Tuner-Funktionen 26

8 CD-Modus

8.1 CD Wiedergabe 27

8.1.1 Titel auswählen 27
8.1.2 Vor- und Zurückspulen 27
8.1.3 Wiedergabepause 27
8.1.4 Titel kurz anspielen (Intro) 27
8.1.5 Titel wiederholen (Repeat) 27
8.1.6 Zufallswiedergabe (Random) 27

8.2 MP3/WMA-CDs 28

8.2.1 Verwendbare Medien 28
8.2.2 Lesbare Medienformate 28
8.2.3 MP3/WMAs codieren 28
8.2.4ID3-Tags 28

2 Inhaltsverzeichnis

TELEFUNKEN®

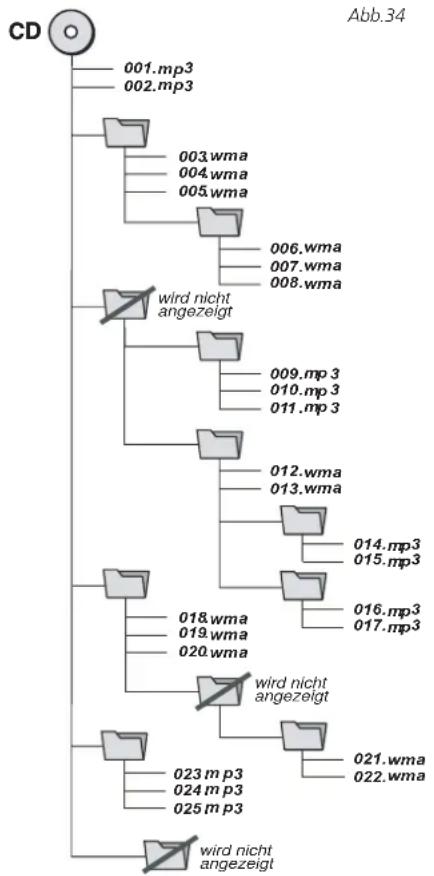

8.2.5 Dateinstruktur der CDs 28

8.2.6 Abspielreihenfolge 28

8.2.7 MP3/WMA-CDs brennen 29

8.3 MP3/WMA-CD Wiedergabe 29

8.3.1 Anzeige von Titel-Informationen (ID3) ... 29

8.3.2 Titel auswählen 29

8.3.3 Titelnummer eingeben 30

8.3.4 Titel- und Ordner-Navigation 30

8.3.5 Vor- und Zurückspulen 30

8.3.6 Wiedergabepause 30

8.3.7 Titel kurz anspielen (Intro) 30

8.3.8 Titel wiederholen (Repeat) 31

8.3.9 Zufallswiedergabe (Random)....31

9 USB-Modus

9.1 USB-Modus aktivieren....32

10 SD/MMC-Modus

10.1 SD/MMC-Modus aktivieren 32

11 AUX-Modus

11.1 AUX-Modus aktivieren 32

12 Freisprech-Betrieb

12.1 Bluetooth Freisprecheinrichtung 33

12.1.1 Informationen z. Freisprecheinrichtung . . 33

12.1.2 Technische Voraussetzungen....33

12.1.3 Mobiltelefon registrieren (Pairing) ..... 33

12.1.4 Mobiltelefon automatisch verbinden .....34

12.1.5 Mobiltelefon manuell verbinden ..... 34

12.1.6 Mobiltelefon manuell trennen 35

12.2 Gespräche führen 36

12.2.1 Anrufe entgegennehmen 36

12.2.2 Anrufe tätigen 36

12.2.3 Wahlwiederholung 37

12.2.4 Gesprächsübergabe (Privat-Modus) .....37

12.2.5 Rufton-/Freisprechlautstärke....37

13 Bluetooth Audio

13.1 Bluetooth Audio Streaming 38

13.1.1 Vorraussetzung für Bluetooth Audio .... 38

13.1.2 Bluetooth Audio Verbindung herstellen .. 38

13.2 Bluetooth Modus 38

13.2.1 Musikwiedergabe starten 38

13.2.2 Mobiltelefon fernbedienen (AVRCP) .... 39

14 Einstellungen

14.1 Audiomenü 40

14.1.1 Bässe und Höhen 40

14.1.2 Balance und Fader 40

14.2 Einstellungsmenü 41

14.2.1 Bluetooth Verbindung 41

14.2.2 Bluetooth Schnittstelle 41

14.2.3 Signalstärke der Sender (Local/Distant) .. 41

14.2.4 PTY (Programmtyp) einstellen 41

14.2.5 AF (Alternat. Frequenzen) einstellen .... 42

14.2.6 REG (Regionalradio) 42

14.2.7 Frequenzbereich einstellen (Area) ..... 42

14.2.8 Tastentöne (Beep) 42

14.2.9 Bluetooth Radiofrequenz 43

14.2.10 Systeminformation 43

14.3 Effekt-Einstellungen 43

14.3.1 Bassverstärkung (XBS) 43

15 Fehlerbehebung 44

16 Technische Daten 46

3 Einführung

3.1 Kennenlernen des Radios

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des TELEFUNKEN T 670 BT, Ihrem neuen CD/MP3/WMA Autoradio mit RDS, USB-Anschluss, SD/MMC-Kartensteckplatz, Front-Audio-Anschluss und integrierter Bluetooth Freisprecheinrichtung, inklusive Lenkradfernbedienung.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig, um sich mit allen Funktionen des Autoradios gründlich vertraut zu machen!

Das TELEFUNKEN Autoradio kann in jedes Fahrzeug mit DIN-Radioschacht und 12 V Bordspannung eingebaut werden. Zur Musikwiedergabe wer den die bereits im Fahrzeug verbauten Lautsprecher angeschlossen.

Ihr TELEFUNKEN Autoradio verfügt, neben den oben genannten, über viele weitere moderne Funktionen, die einen optimalen Empfang und eine hochwertige Klangwiedergabe garantieren. Die Bedienungsanleitung wird Ihnen dabei helfen, das volle Potenzial dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Machen Sie sich darum gründlich mit allen Möglichkeiten vertraut, die Ihnen Ihr neues TELEFUNKEN Autoradio bietet. Beachten Sie besonders die Sicherheitshinweise, um einen gefahrlosen Betrieb des Autoradios sicherzustellen.

Unser Ziel ist es, Ihnen mit diesem Autoradio den bestmöglichen Hörgenuss zu bieten.

Die folgenden Symbole finden Sie in der Bedienungsanleitung wieder:

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät oder Fahrzeug zu verhindern.

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

VERWENDUNG

Verwenden Sie das TELEFUNKEN Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

3 Einführung

Hier finden Sie einige generelle Informationen zum Umgang und zur Verwendung von CDs mit Ihrem neuen TELEFUNKEN Autoradio.

Luftfeuchtigkeit

An regnerischen Tagen oder in sehr feuchter Umgebung kann es vorkommen, dass Feuchtigkeit auf der Linse des CD-Laufwerks kondensiert. Sollte dies der Fall sein, funktioniert das Gerät nicht mehr ordnungsgemäß. Lassen Sie die CD in diesem Fall auswerfen und schalten Sie das Gerät für mindestens eine Stunde aus, bis die Feuchtigkeit verdunstet ist. Das Gerät kann anschließend wieder normal verwendet werden.

Verwendung von CDs

Eine verkratzte oder verschmutzte CD kann beim Abspielen Aussetzer verursachen. Um beim Abspielen ein optimales Ergebnis zu erzielen, beachten Sie die folgenden Hinweise.

• Fassen Sie CDs nur an den Außenseiten an, berühren Sie nicht die Oberfläche.
• Kleben Sie keine Notizzettel oder Klebestreifen auf die Oberfläche von CDs.
• Setzen Sie CDs keinen hohen Temperaturen und keinem direkten Sonnenlicht aus.

- Verwenden Sie keine Reiniger wie Benzin, Terpentin oder andere agressive oder scheuernde Reinigungsmittel, um CDs zu reinigen.

- Wenn Sie CDs reinigen, verwenden Sie ein weiches Reinigungstuch und wischen Sie immer von der Mitte nach außen, niemals im Kreis.

Folgende CDs dürfen nicht verwendet werden!

Verwenden Sie keine CDs, die mit Labeln oder Aufklebern be- klebt wurden oder Rückstände von Kleber aufweisen.

- Verwenden Sie keine Form-CDs oder Mini-CDs (mit 8 cm Durchmesser).

- Verwenden Sie nur CDs, die mit einem dieser Logos gekennzeichnet sind.

T 670 BT

3 Einführung

3.3 Sicherheits- hinweise

Straßenverkehr

Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während des Fahrens darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage zulässt.

Installation

Trennen Sie die Autobatterie vom Bordnetz, bevor Sie mit der Installation des Autoradios beginnen. Stellen Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können.

Lautstärke

Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale wie Hupen oder Sirenen müssen rechtzeitig erkannt werden können. Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen.

Laserstrahlung

Das Radio ist mit einer Lasereinheit ausgestattet. Laserstrahlung ist gefährlich für das Augenlicht. Öffnen Sie das Radio daher nicht selbst, sonderen lassen Sie es gegebenenfalls von einem Fachmann reparieren oder wenden Sie sich an unsere Hotline.

3.4 Lieferumfang

Packen Sie Ihr Autoradio aus und überprüfen Sie den Inhalt auf Vollständigkeit.

Folgende Teile gehören zum Lieferumfang:

• TELEFUNKEN CD/MP3/ WMA Autoradio
• abnehmbares Bedienteil
• Schutzetui zur Aufbewahrung des Bedienteils
- Lenkradfernbedienung
• Montagerahmen für den Armaturenbretteinbau
• Montagematerial und Entriegelungshaken
• Bedienungsanleitung
- Garantiekarte

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

ERSTICKUNGSGEFAHR

Die Verpackungsfolien dürfen nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr.

4 Installation

TELEFUNKEN®

Ihr Autoradio bietet Ihnen folgende Anschlussmöglichkeiten: Es verfügt über einen integrierten ISO Anschluss und einen unverstärkten RCA Stereo-Audioausgang. Ein USB-Anschluss, ein Front-Audio-Anschluss sowie ein SD/MMC-Kartensteckplatz erweitern die Anschlussmöglichkeiten.

4.1.1 ISO Anschluss

Ist in Ihrem Fahrzeug ein ISO Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und die bereits im Fahrzeug installierten Lautsprecher.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO Anschluss gibt, können Sie einen ISO Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können (siehe PIN-Belegung des ISO Anschlusses).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

4.1.2 PIN-Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugeicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die Pin-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

Abb. 1

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4 Installation

Wenn das Autoradio mit dem Ausschalten der Zündung die gespeicherten Radiosender verliert, ist das ein Zeichen dafür, dass die Anschlussbelegung des ISO-Anschlusses bei Ihrem Fahrzeug abweicht.

Variierende Anschlussbelegungen des ISO Anschlusses betreffen meist die Kabel der Zündung (PIN A7) und der Batterie+ (PIN A4), die bei einigen Fahrzeugmodellen vertauscht sind.

Wenn Sie Ihr Autoradio mit einem ISO Universaladapterkabel anschließen, können Sie die vertauschte Pin-Belegung ausgleichen. Das zum Radio führende rote Kabel muss mit der Zündung, das zum Radio führende gelbe Kabel muss mit dem Pluspol der Batterie verbunden werden.

Variante 1: Die Anschlussbelegung des ISO Anschlusses stimmt mit der in Ihrem Fahrzeug überein.

Variante 2: Sind die Kabel von Zündung und Pluspol bei Ihrem Fahrzeug vertauscht, verbinden Sie PIN A4 mit der Zündung (statt dem Batterie +) und verbinden Sie PIN A7 mit dem Batterie + (statt der Zündung).

Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit für die Zündung, schließen Sie beide Kabel von PIN A4 und A7 an den Pluspol der Autobatterie an. In diesem Fall schaltet sich das Autoradio nicht automatisch mit der Zündung mit aus.

4 Installation

TELEFUNKEN®

4.1.3 Radio an Verstärker anschließen

Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind, können Sie die unverstärkten Audioausgänge nutzen. Verbinden Sie dazu die zwei RCA-Buchsen „Line Out“ (weiß und rot) über Cinch-Kabel (nicht im Lieferumfang) mit den entsprechenden Audioeingängen an Ihrem Verstärker (Abb.3).

4.1.4 Steuerleitung für Verstärker oder Antenne

Das blaue Kabel des ISO Anschlusses (A5) ist eine +12 V Steuerleitung. An diese können Sie im Bedarfsfall Ihre Endstufe anschließen, um diese automatisch mit dem Radio ein- und auszuschalten. Der entsprechende Anschluss bei Verstärkern wird meist mit „Remote“ oder „RMT“ bezeichnet. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Schließen Sie Ihre motorisierte Fahrzeugantenne an die Steuerleitung (A5) an, um die Antenne automatisch mit dem Einschalten des Radios auszufahren.

PIN-Belegung ISO Anschluss:

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4.1.5 Anschlussübersicht

*nicht im Lieferumfang enthalten

T 670 BT

4 Installation

4.2 Radioeinbau

Ihr Autoradio kann in jeden PKW oder LKW mit DIN-Radioschacht (182 x 53 mm) und 12 V Boardspannung eingebaut werden. Alternativ können Sie das Radio auch in eine nachrüstbare Unter-/Aufbau-Konsole einsetzen. Diese können Sie über den Elektrofachhandel beziehen.

Einbauhinweise

• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können.
  • Die optimale Leistung erreicht das Autoradio, wenn der Einbauwinkel kleiner als 30° ist.
• Fragen Sie bei Ihrer Werkstatt nach, falls der Einbau in Ihr Auto das Bohren von Löchern erfordert.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Beachten Sie, dass die Lautsprecher-Impedanz 4 Ohm beträgt. Das Anschließen von Lautsprechern mit anderer Impedanz kann zu Soundeinbußen führen oder das Radio unter Umständen beschädigen.
• Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.
• Um die Lebensdauer zu verlängern, bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

Sie können das Autoradio auf zwei unterschiedliche Arten einbauen. Verwenden Sie den mitgelieferten Montagerahmen, um das Gerät von vorne in das Armaturenbrett einzubauen. Bei manchen Fahrzeugen kann das Radio alternativ hinter dem Armaturenbrett befestigt werden.

1. Stellen Sie sicher, dass die Zündung des Autos ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Autobatterie. Warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.
3. Entfernen Sie die beiden Transportsicherungs-Schrauben an der Oberseite des Autoradios mit einem Kreuzschraubendreher.

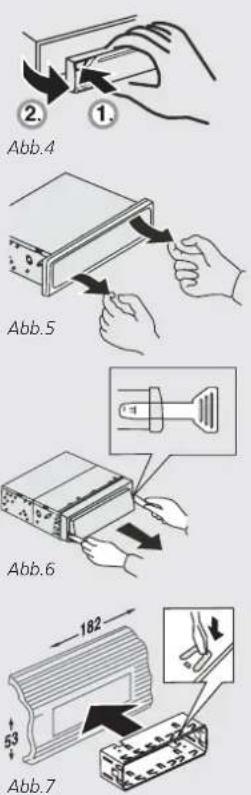

4. Drücken Sie die ▲-Taste ① und nehmen Sie das Bedienteil vorsichtig ab (Abb.4).
5. Heben Sie die Oberseite des Abdeckrahmens leicht an und ziehen Sie diesen vom Montagerahmen ab (Abb.5)
6. Schieben Sie die beiden mitgelieferten Entriegelungsstifte ganz in die dafür vorgesehenen Öffnungen auf beiden Seiten des Montagerahmens. Ziehen Sie das Radio jetzt aus dem Montagerahmen heraus (Abb.6).
7. Bauen Sie gegebenenfalls Ihr altes Autoradio aus. Informationen über den Ausbau finden Sie in der Bedienungsanleitung des alten Radios.

KURZSCHLUSSGEFAHR

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Es besteht Kurzschlussgefahr.

4 Installation

TELEFUNKEN®

4.2.1 Fronteinbau

1. Schieben Sie den Montagerahmen in den DIN-Radioschacht Ihres Fahrzeugs, bis dieser mit dem Armaturenbrett bündig abschließt (Abb.7).
2. Biegen Sie die Metallnasen des Montagerahmens mit einem Schraubenzieher um, so dass dieser fest im Armaturenbrett verankert wird (Abb.7).
3. Stecken Sie die beiden ISO Anschlusskabel Ihres Fahrzeugs an den ISO Anschluss auf der Rückseite Ihres Autoradios an.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des Autoradios.
2. Wenn Sie die Lautsprecher in Ihrem Fahrzeug an einem externen Verstärker betreiben, schließen Sie diesen mit Cinchkabeln (nicht im Lieferumfang) an die beiden RCA Audioausgänge „Line Out“ auf der Rückseite Ihres Radios an. Weitere Informationen über die Anschlüsse finden Sie im Kapitel „4.1 Anschlüsse des Radios“.
3. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder abgeknickt werden (Abb.8).

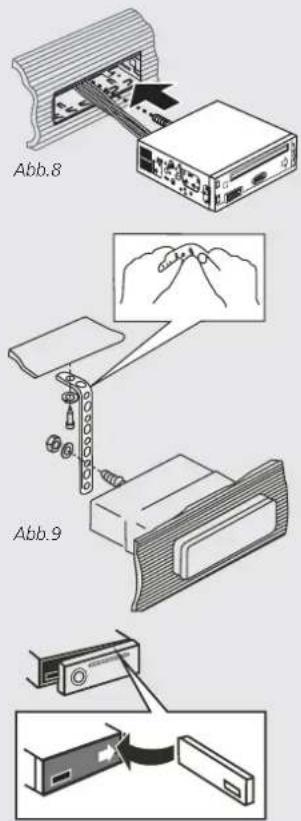

4. Um einen sicheren Halt Ihres Autoradios zu gewährleisten, befestigen Sie das mitgelieferte Metalllochband mit

Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und Schraube an ein Karosserieteil an (Abb.9). Dazu können Sie das Metalllochband mit der Hand verbiegen. Es dient gleichzeitig zur Erdung des Radios

1. Stecken Sie den Abdeckrahmen auf das Autoradio.
2. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
3. Schließen Sie das schwarze Massekabel wieder an Ihre Fahrzeugbatterie an.

Abb.10

4 Installation

Abb.13

4.2.2 Rückseitiger Einbau

Beim rückseitigen Einbau des Autoradios werden Montage- und Abdeckrahmen sowie das Metalllochband nicht benötigt.

Adapterplatten

Für den Einbau hinter dem Armaturenbrett werden gegebenenfalls fahrzeugspezifische Adapterplatten benötigt. Diese können Sie über den Fachhandel beziehen.

1. Entfernen Sie die beiden Befestigungsklammern für den vorderseitigen Einbau mit einem Kreuzschraubendreher (Abb.11).
2. Wenn für die Montage Adapterplatten (nicht im Lieferumfang) benötigt werden, befestigen Sie diese an Ihrem TELEFUNKEN Autoradio (Abb. 12 und 13).
3. Befestigen Sie das Autoradio entweder mit zwei Schrauben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle im Fahrzeug. Dazu müssen Sie eventuell einen Teil der Abdeckung Ihres Armaturenbretts demontieren (Abb.12).
4. Stecken Sie die beiden ISO Anschlusskabel Ihres Fahrzeugs an den ISO Anschluss auf der Rückseite Ihres Autoradios an.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des Autoradios.
2. Wenn Sie die Lautsprecher in Ihrem Fahrzeug an einem externen Verstärker betreiben, schließen Sie diesen mit Cinchkabeln (nicht im Lieferumfang) an die beiden RCA Audioausgänge „Line Out“ auf der Rückseite Ihres Radios an. Weitere Informationen über die Anschlüsse finden Sie im Kapitel „4.1 Anschlüsse des Radios“.
3. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
4. Schließen Sie das schwarze Massekabel wieder an Ihre Fahrzeugbatterie an.

4 Installation

Die im Lieferumfang enthaltene Lenkradfernbedienung ermöglicht Ihnen eine sichere und bequeme Steuerung der wichtigsten Funktionen Ihres TELEFUNKEN Autoradios. Die Tasten der Lenkradfernbedienung haben jeweils die gleichen Funktionen wie die entsprechende Taste am Bedienteil des Radios. Eine Übersicht über die Bedienelemente der Fernbedienung finden Sie im Kapitel „1.2 Beschreibung der Bedienelemente“, Seite 4. Die Steuerbefehle der Fernbedienung werden per Infrarot direkt an Ihr Autoradio gesendet, ein externer Infrarotempfänger ist nicht erforderlich.

4.3.1 Batterien einlegen

Für den Betrieb der Lenkradfernbedienung benötigen Sie zwei Batterien des Typs AAA (nicht im Lieferumfang enthalten). Wir empfehlen die Verwendung von langlebigen Alkaline Batterien. Beim Einsatz von wiederaufladbaren Batterien wird die Sendeleistung der Fernbedienung reduziert.

UMGANG MIT BATTERIEN

• Halten Sie Batterien von Kindern fern.
• Schließen Sie Batterien nicht kurz.
• Versuchen Sie nicht, Batterien wiederaufzuladen.
• Werfen Sie Batterien nicht ins Feuer.

Leere Batterien dürfen nicht in den Hausmüll gegeben werden. Entsorgen Sie diese umweltgerecht bei einer Batterie-Sammelstation, im Fachhandel oder bei kommunalen Entsorgungsträger (z. B. Wertstoffhof).

1. Schieben Sie den Klemmverschluss auf der Rückseite der Lenkradfernbedienung gegen die Pfeilrichtung „LOCK“ und klappen Sie sie auf (Abb.14). Die Entriegelung des Batteriefachdeckels wird dadurch zugänglich.

2. Öffnen Sie das Batteriefach mit einem kleinen Schlitzschraubendreher und nehmen Sie den Batteriefachdeckel ab (Abb.15 und 16).

POLARITÄT DER BATTERIEN

Achten Sie beim Einlegen der Batterien auf die im Batteriefach angegebene Polarität (siehe Abb. 17).

1. Legen sie zwei 1,5 V Batterien des Typs AAA ein. Die Polarität ist im Batteriefach gekennzeichnet.

Batterien entnehmen

Fädeln Sie beim Einlegen der Batterien das schwarze Band im Batteriefach, wie in Abb. 17 gezeigt, ein. Bei einem späteren Batteriewechsel lassen sich die Batterien mit dem Band einfach aus dem Batteriefach entnehmen.

1. Schließen Sie den Batteriefachdeckel. Achten Sie auf den korrekten Sitz des Deckels, da der Klemmverschluss andernfalls nicht richtig einrasten kann.

4.3.2 Lenkradfernbedienung anbringen

Vor dem Anbringen der Lenkradfernbedienung sollte das Radio bereits eingebaut und komplett angeschlossen sein, damit Sie die optimale Position am Lenkrad bestimmen können. Vier hochwertige Infrarotdioden in der Fernbedienung sorgen für eine zuverlässige Übertragung der Steuerbefehle an das Radio. Zwischen Fernbedienung und Radio sollten sich keine Hindernisse, wie z.B. Mobiltelefonhalterungen, befinden, da diese die Infrarotübertragung behindern können.

4 Installation

1. Schalten Sie die Zündung Ihres Fahrzeugs ein, um das Radio zu aktivieren (Stand By-Modus oder Wiedergabe).
2. Um gleiche Bedingungen zu schaffen, wie während der Fahrt, muss das Lenkrad für den Test der Fernbedienung in Mittelstellung sein.

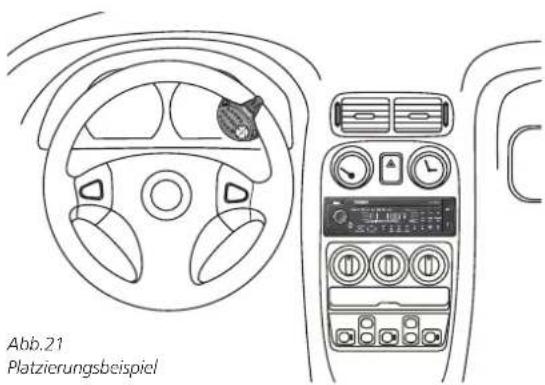

3. Halten Sie die Fernbedienung an die Stelle am Lenkradkranz, an der Sie sie befestigen möchten.

SICHERHEIT BEIM FAHREN

• Wählen Sie die Position der Lenkradfernbedienung unbedingt so, dass Sie beim Steuern und Einschlagen des Lenkrads nicht behindert werden können.

• Benutzen Sie die Lenkradfernbedienung nicht während Kurvenfahrten.

• Führen Sie eine Funktionsprüfung der Fernbedienung durch, indem Sie z.B. die M-Taste 4 drücken, um den Betriebsmodus zu wechseln. Bei aktivierten Tastentönen (siehe Kapitel „14.2.8 Tastentöne“, S. 42) wird jeder Tastendruck an der Fernbedienung mit einem Piepton quittiert.

• Haben Sie eine geeignete Stelle für die Montage der Fernbedienung gefunden, führen Sie das Befestigungssband um den Lenkradkranz und auf der Rückseite durch den geöffneten Klemmverschluss (Abb.18).
• Ziehen Sie das Band fest und drücken Sie es in die Haltestifte im Klemmverschluss (Abb. 19).

• Klappen Sie den Klemmverschluss zu und schieben Sie ihn zur Verriegelung in Pfeilrichtung „LOCK“ (Abb. 20). Bei zu kleinem Durchmesser des Lenkradkranzes benutzen Sie ein Stück Schaumstoff um den Halt der Fernbedienung zu verbessern.

• Nach dem Anbringen können Sie das überstehende Ende des Befestigungsbandes abschneiden.

ACHTUNG:

• Schneiden Sie das Befestigungsband nicht zu kurz ab.
- Mit dem Kürzen des Befestigungsbandes erlischt die Garantie der Fernbedienung.

Fehler bei der Infrarotübertragung

• Bei extrem hellen Lichtverhältnissen kann es passieren, dass Befehle der Fernbedienung nicht erkannt werden.
• Wenn das Radio immer seltener auf die Befehle der Fernbedienung reagiert, sind die Batterien schwach und müssen gewechselt werden. Gehen Sie dazu vor, wie im vorhergehenden Kapitel „4.3.1 Batterien einlegen“ beschrieben.

5 Inbetriebnahme

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres TELEFUNKEN Autoradios abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

BEDIENTEIL

• Versichern Sie sich, dass das Bedienteil immer richtig eingesetzt ist, damit es durch die Erschütterungen im Fahrzeug nicht herunterfallen kann.
• Bewahren Sie das abgenommene Bedienteil immer im Schutzetui auf.
• Lassen Sie das Bedienteil nicht fallen.
• Üben Sie keinen Druck auf das Display aus.
• Setzen Sie das Bedienteil keinen hohen Temperaturen und direktem Sonnenlicht aus.
• Reinigen Sie das Bedienteil nicht mit löslichen Mitteln wie Benzol oder Verdünner.
• Es dürfen keine Flüssigkeiten ins Innere des Bedienteils gelangen.
• Versuchen Sie nicht, das Bedienteil zu zerlegen.

5.1.1 Bedienteil abnehmen

1. Betätigen Sie die MUTE/-Teste 23 für ca. zwei Sekunden, um das Radio auszuschalten. Schalten Sie die Zündung Ihres Fahrzeugs aus.
2. Warten Sie, bis die Displaybeleuchtung erloschen ist, drücken Sie die ▲-Taste 1 und nehmen Sie das Bedienteil vorsichtig ab (Abb.22).
3. Bewahren Sie das Bedienteil im Schutzetui auf.

Kontakte

Achten Sie darauf, dass die Kontakte von Bedienteil und Radio (Abb.23) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. Sie sind für den Betrieb des Radios sehr wichtig.

5.1.2 Bedienteil anbringen

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.24).
2. Schalten Sie die Zündung ein und betätigen Sie die MUTE/Daste 23, um das Radio einzuschalten.

Sollte es nach dem Anbringen des Bedienteils zu Anzeigefehlern im Display oder zu Fehlfunktionen bei der Bedienung der Tasten kommen, gehen sie bitte vor wie folgt:

Anzeigefehler

• Überprüfen Sie, ob das Bedienteil richtig sitzt. Nehmen Sie das Bedienteil noch einmal ab und bringen Sie es erneut an.
• Überprüfen Sie die Kontakte auf der Rückseite des Bedienteils und an der Radiofront auf Verschmutzung und reinigen Sie diese gegebenenfalls.

TELEFUNKEN®

5.1 Abnehmbares Bedienteil

Abb.22

5.2 CDs einlegen und auswerfen

1. Drücken Sie die / Eject-Taste 6, um eine eingelegte CD auszuwerfen (Abb.25). Das Radio und die Fahrzeugzündung müssen dafür nicht eingeschaltet sein.
2. Schieben Sie eine Audio- oder MP3-CD mit der beschriften Seite nach oben in das CD-Laufwerk, bis diese automatisch eingezogen wird. Bei eingeschalteter Zündung, schaltet sich das Radio automatisch ein. Es wechselt in den CD-Modus und beginnt mit der CD-Wiedergabe. Im Display erscheint kurz „DISC READ“.

5.3 USB-Speichermedium anschließen

Ihr TELEFUNKEN Autoradio ist mit einem USB-Anschluss ausgestattet, der es Ihnen ermöglicht, MP3- und WMA-Dateien direkt von einem USB-Speichermedium abzuspielen.

USB-Kompatibilität

• Auf Grund der schnellen Entwicklungen bei USB-Speichermedien, kann eine grundsätzliche Kompatabilität nicht garantiert werden. Speichermedien, die die Installation spezieller Treiber benötigen, werden nicht unterstützt.
• Portable Festplatten werden nicht unterstützt.

• Schließen Sie keine schweren oder größeren USB-Geräte an, da diese den USB-Anschluss und das Radio beschädigen können. Verwenden Sie bei Bedarf ein USB-Verlängerungskabel (nicht im Lieferumfang enthalten).

• Klappen Sie die Abdeckung des USB-Anschlusses 8, nach rechts auf (Abb.26).

• Stecken Sie ein USB-Speichermedium, mit den Kontakten nach rechts außen zeigend, in den USB-Anschluss (Abb.27). Das Radio wechselt automatisch in den USB-Modus. Im Display erscheint „USB READ“, die gespeicherten MP3/WMA-Dateien werden geladen und abgespielt.

MP3/WMAs von USB laden

Das Laden von MP3/WMAs kann eine gewisse Zeit dauern, abhängig vom verwendeten USB-Speicher-medium und der Anzahl der gespeicherten MP3/WMAs.

1. Achten Sie darauf, nicht versehentlich gegen das USB-Speichermedium zu stoßen oder daran hängen zu bleiben, da dies den USB-Anschluss beschädigen kann.
2. Zum Entfernen des USB-Speichermediums ziehen Sie es gerade und vorsichtig aus dem USB-Anschluss 8. Das Radio wechselt automatisch zurück in den zuletzt ausgewählten Betriebs-Modus.
3. Schließen Sie die Abdeckung des USB-Anschlusses 8, indem Sie diese nach links zuklappen (Abb.28).

5 Inbetriebnahme

5.4 SD/MMC-Speicherkarten einlegen

Neben dem CD-Laufwerk und dem USB-Anschluss ist Ihr Autoradio zusätzlich mit einem SD/MMC-Kartensteckplatz ausgestattet. Dieser ermöglicht es Ihnen MP3-/WMA-Dateien direkt von SD- oder MMC-Speicherkarten abzuspielen. Der Kartensteckplatz befindet sich hinter dem abnehmbaren Bedienfeld und ist bei eingeschalteter Zündung rot beleuchtet.

SD/MMC-Kompatibilität

Auf Grund der schnellen Entwicklungen bei SD- und MMC-Speichermedien, kann eine grundsätzliche Kompatibilität mit allen Karten jeder Speicherkapazität nicht garantiert werden.

1. Drücken Sie die -Te- te nehmen (Abb.29).

①, um das Bedienfeld abzu-

1. Schieben Sie eine SD- oder MMC-Speicherkarte, mit den Kontaken nach vorne unten zeigend, in den Kartensteckplatz, bis diese mit einem Klicken einrastet (Abb.30).

SD/MMC-Speicherkarte

Bringen Sie das Bedienteil niemals an, wenn die SD/MMC-Speicherkarte nicht richtig eingesetzt wurde.

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.24).

2. Nach dem Einlegen der Speicherkarte wechselt das Radio automatisch in den SD/MMC-Modus. Im Display erscheint „SD CARD“, die gespeicherten MP3/WMA-Dateien werden abgespielt.

3. Zum Entnehmen der SD- oder MMC-Speicherkarte drücken Sie erneut die 1, um das Bedienfeld abzunehmen (Abb.29).
4. Drücken Sie die eingelegte Speicherkarte in den Kartensteckplatz, bis diese mit einem Klicken entriegelt wird. Die Speicherkarte wird ein Stück aus dem Kartensteckplatz geschoben und kann entnommen werden. Bringen Sie das Bedienteil wieder an, das Radio wechselt automatisch zurück in den zuletzt ausgewählten Betriebs-Modus.

TELEFUNKEN®

Abb.29

T 670 BT

6.1 Display-anzeigen

Hinweis

Bei diesem Modell sind nur die auf dieser Seite beschriebenen Symbole verfügbar.

Bei bestimmten Lichtverhältnissen oder Kontrasteinstellungen können im Display jedoch weitere, bei diesem Modell nicht verfügbare, Symbole sichtbar werden.

6 Grundfunktionen

Hier finden Sie eine Übersicht über alle verfügbaren Symbole und Anzeigen des Displays.

Abb.33

Empfangsstärke-Anzeige

bester Empfang Y kein Empfang Y7777

Stereo-Symbol

zeigt an, dass der eingestellte Radiosender in Stereo-Qualität empfangen wird.

Senderspeicher-Anzeige

zeigt den Senderspeicherplatz des aktuellen Radiosenders an.

Datei-Symbol

zeigt an, dass eine MP3- oder WMA- Datei abgespielt wird.

Ordner-Symbol

leuchtet: Die Ordnernummer wird angezeigt blinkt: Der Ordnername wird angezeigt

AF-Symbol

zeigt an, dass die Funktion Alternative Frequenzen aktiv ist.

TA-Symbol

zeigt an, dass die Funktion Verkehrsmeldungen (Traffic Announcement) aktiv ist.

TP-Symbol

zeigt an, dass die Funktion Traffic Program (Verkehrsmeldungen) unterstützt wird.

PTY-Symbol

zeigt an, dass die Funktion Programmtyp (PTY) aktiv ist.

Bluetooth Symbol

zeigt an, dass gerade eine Bluetooth Verbindung besteht (leuchtet konstant) oder, dass die Bluetooth Schnittstelle aktiviert, aber keine Verbindung hergestellt ist (blinkt).

USB-Symbol

zeigt an, dass gerade vom angeschlossenen USB-Speichermedium abgespielt wird.

SD Card-Symbol

zeigt an, dass gerade von der SD/MMC-Speicherkarte abgespielt wird.

X-BAS-Symbol

zeigt an, dass die Bassverstärkung aktiviert ist.

6 Grundfunktionen

TELEFUNKEN®

6.2.1 Ein-/Ausschalten des Radios

• Drücken Sie, bei aktivierter Fahrzeugzündung, die MUTE/13aste 23, um das Radio einzuschalten.
• Halten Sie die MUTE/ ①-Taste 23 ca. 2 Sekunden gedrückt, um das Radio auszuschalten. Beim Deaktivieren der Fahrzeugzündung schaltet sich das Radio automatisch mit aus.
• Wird das Radio oder die Zündung des Fahrzeugs ausgeschaltet, spielt das Radio beim nächsten Einschalten mit der zuvor eingestellten Lautstärke im selben Betriebsmodus weiter.

6.2.2 Betriebsmodus umschalten

- Durch mehrfaches Drücken der MOD-Taste 4 können Sie zwischen folgenden Betriebsmodi wechseln:

• Tuner (Radio) Displayanzeige „TUNER“
• CD Displayanzeige „DISC“
• USB Displayanzeige „USB“
• SD/MMC Displayanzeige „SD CARD“
• AUX Displayanzeige „AUX-IN“
• Bluetooth Displayanzeige „BT AUDIO“

Betriebsmodi

• Ist keine CD oder keine SD/MMC-Speicherkarte im Radio eingelegt oder kein USB-Speichermedium angeschlossen, so kann der entsprechende Betriebsmodus nicht ausgewählt werden.
• Nach dem Einlegen einer CD, einer SD/MMC-Speicherkarte oder nach dem Anschluss eines USB-Speichermediums schaltet das Radio automatisch in den entsprechenden Betriebsmodus.

6.2.3 Lautstärke einstellen

• Durch Drehen des Lautstärke-Reglers ② oder mit den Lautstärke-Tasten ② der Lenkradfernbedienung können Sie die Lautstärke von „00“ bis „46“ einstellen. Die neu eingestellte Lautstärke wird ca. 5 Sekunden lang im Display angezeigt.

6.2.4 Frequenz- und Titelwechsel

• Mit der -Taste 20 und oK -Taste können Sie im Tuner-Modus die gewünschte Frequenz einstellen.
• Im CD-, USB- und SD/MMC- Modus springen Sie zum nächsten bzw. vorhergehenden Titel oder spulen, bei gedrückter Taste, vorwärts bzw. rückwärts.

6.2.5 Displayanzeige/ID3

- Durch mehrfaches Drücken der INFO/SUB-W-Taste 11 können Sie die Displayanzeige kurzzeitig umschalten. Je nach Betriebsmodus sind folgende Anzeigen möglich:

• Uhrzeit, z.B. „14'30'30"
• RDS-Information des Senders, z.B. „Bayern 3“,
• Frequenzband und Frequenz, z.B. „F1 97.3“,
• aktueller Progammtyps (PTY) , z.B. „POP M“,
• Dateiname
• Titelname (ID3)
• Interpret (ID3)
• Album (ID3)

RDS-Informationen

Wenn keine RDS-Informationen empfangen werden, können Uhrzeit, Name des Radiosenders und Programmtyp (PTY) nicht angezeigt werden.

7 Tuner-Modus (Radio)

Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem RDS-Signal, die RDS-Information des Senders angezeigt. Befindet sich das Radio in einem anderen Betriebsmodus, drücken Sie die MOD-Taste 4 so oft, bis der Tuner-Modus aktiviert wird (im Display erscheint „TUNER“).

7.1 Frequenzbereich FM1, FM2 und FM3 (UKW)

- Drücken Sie die /BND-Taste 9, um den Frequenzbereich zu wechseln. Sie können zwischen „F1“, „F2“ und „F3“ wählen. Der ausgewählte Frequenzbereich und die Radiofrequenz werden angezeigt, z.B. „F1 107.70“.

7.2 Automatische Sendersuche

- Mit der -Taste 20 oder der -T121estarten Sie den automatischen Sendersuchlauf. Das Display zeigt „SEEK“, das Radio sucht automatisch nach dem nächsten bzw. vorhergehenden Radiosender.

7.3 Manuelle Sendersuche

- Halten Sie die -Taste 20 oder die Kaste 21 ca. 2 Sekunden gedrückt, um die gewünschte Frequenz manuell einzustellen. Ein Signalton ertönt. Jetzt erhöht bzw. verringert jeder Tastendruck die Frequenz um 0,05 MHz. Nach ca. 5 Sekunden wechselt das Radio wieder in den automatischen Suchlauf.

7.4 Sender speichern

Ihr Autoradio kann in jedem Frequenzbereich (FM1, FM2 und FM3) sechs Radiosender auf den Senderspeicher-Tasten speichern. Die gespeicherten Sender werden durch Druck der entsprechenden Senderspeicher-Taste aufgerufen.

• Drücken Sie die BND-Taste ⑨, um den gewünschten Frequenzbereich FM1, FM2 oder FM3 auszuwählen.
• Suchen Sie den gewünschten Radiosender (siehe Kapitel „7.2 Automatische Sendersuche“ und „7.3 Manuelle Sendersuche“).
• Halten Sie die Senderspeicher-Taste (1-6), auf der der Sender gespeichert werden soll, ca. 2 Sekunden gedrückt. Ein Signalton ist zu hören, wenn der Sender gespeichert wurde. Der Senderspeicherplatz wird im Display angezeigt, z.B. „CH 6“ für Speicherplatz 6.
• Drücken Sie die entsprechende Senderspeicher-Taste, um den darauf gespeicherten Radiosender aufzurufen.

7.5 Senderspeicherplätze (AS/PS)

Die Preset Scan-Funktion (PS) gibt die gespeicherten Radio-sender für jeweils ca. 5 Sekunden wieder. Die Auto Store-Funktion (AS) sucht automatisch die stärksten Radiosender und speichert diese auf den Senderspeicherplätzen.

7.5.1 Preset Scan (PS)

• Drücken Sie die AS-Taste 5. Das Radio scannt durch die sechs gespeicherten Radiosender in diesem Frequenzbereich und gibt jeden Sender ca. 5 Sekunden lang wieder.
• Erneutes Drücken der AS-Taste ⑤ beendet die Preset Scan-Funktion, der eingestellte Radiosender wird wiedergegeben.

7.5.2 Auto Store (AS)

- Halten Sie die AS-Taste 5 ca. 2 Sekunden gedrückt, um automatisch nach den sendestärksten Radiosendern suchen zu lassen. Im Display erscheint „STORE“. Die gefundenen Radiosender werden auf den sechs Senderspeicherplätzen in diesem Frequenzbereich gespeichert.

7 Tuner-Modus (Radio)

TELEFUNKEN®

• Nach beendetem Such- und Speichervorgang wird jeder Sender für ca. 5 Sekunden wiedergegeben. Anschließend wechselt das Radio zum Senderspeicherplatz 1 („CH 1“).
• Vorzeitiges Drücken der AS -Taste 5 beendet die Auto Store-Funktion, bereits gefundende Radiosender bleiben gespeichert.

7.6 RDS-Funktionen

Über das RDS (Radio Data System) werden neben dem Audio-signal weitere Zusatzinformationen an Ihr Radio übertragen. Folgende RDS-Funktionen werden von Ihrem Radio unterstützt:

	Englisch Deutsch
AF	Alternative Frequencies Autom.	Senderwechsel zu anderem Sender mit gleicher PI, bei zu schwachem Signal
CT	Clock Time Zeitsynchronisation
PI	Program Identification Eindeutige Senderkennung
PS	Program Service Name	Übertragung Sendername
PTY	Program Type Programmtyp (z.B. Pop)
TP	Traffic Program Erkennungsdaten für den Empfang von Verkehrsmeldungen
TA	Traffic Announcement	Signal, ob gerade Verkehrsmeldungen übermittelt werden

7.6.1 AF (Alternative Frequenzen)

Bei aktivierter Funktion AF sucht das Radio automatisch nach einem alternativen Radiosender, sollte das Signal des eingestellten Senders zu schwach werden. Bitte lesen Sie zum Einstellen der Funktion AF das Kapitel „14.2.5 AF (Alternative Frequenzen) einstellen“.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

7.6.2 CT (Zeitsynchronisation)

Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, zeigt Ihr Radio die Uhrzeit des empfangenen CT-Signals an.

7.6.3 PI (Program Identifikation)

PI ist eine vierstellige Identifikationszahl der Radiosender, die eine eindeutige Identifikation des Senders ermöglicht.

Die Funktion PS überträgt den Namen des empfangenen Radiosenders im Klartext, so dass dieser im Radiodisplay angezeigt werden kann.

Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder Sendungen eines bestimmten Genres suchen, wie z.B.: Popmusik, Klassik, Nachrichten, Sport, Wetter. Bitte lesen Sie zum Einstellen der Funktion PTY das Kapitel „14.2.4 PTY (Programmtyp) einstellen“.

7 Tuner-Modus (Radio)

7.6.6 TP (Verkehrsmeldungen)

Unterstützt der eingestellte Radiosender grundsätzlich die Durchsage von Verkehrsmeldungen, sendet er das TP-Signal. Im Display wird das TP-Symbolangezeigt. Ist die Funktion TA (Wiedergabe von Verkehrsmeldungen) am Radio aktiviert, gibt das Radio Verkehrsmeldungen mit oberster Priorität wieder. Dazu wechselt es automatisch in den Tuner-Modus

7.6.7 TA (Wiedergabe von Verkehrsmeldungen)

• Halten Sie die XBS/TA-Taste 13 ca. 2 Sekunden gedrückt, um die Funktion TA (Wiedergabe von Verkehrsmeldungen) zu aktivieren. Im Display erscheint das TA-Symbol. Vorraussetzung dafür ist ein Radiosender, der Verkehrsmeldungen unterstützt und dies durch das TP-Symbol angezeigt.
• Wird ein TA-Signal empfangen, schaltet das Radio für die Dauer der Verkehrsmeldung auf diesen Radiosender um.
• Drücken Sie die XBS/TA-Taste 13, um die Wiedergabe einer Verkehrsmeldung zu unterbrechen. Ihr Radio setzt die vorherige Wiedergabe fort. Die Funktion TA bleibt aktiviert.
• Halten Sie die XBS/TA-Taste 13 erneut zwei Sekunden gedrückt, um die TA-Funktion wieder zu deaktivieren. Das TA-Symbol erlischt.

Hinweis zu TA

Ist die Funktion Verkehrsmeldungen (TA) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die die Durchsage von Verkehrsmeldungen unterstützen.

7.6.8 Weitere Tuner-Funktionen

Bitte lesen Sie das Kapitel „14.2 Einstellungsmenü“ für das Einstellen weiterer Tuner- und Radiofunktionen.

8 CD-Modus

TELEFUNKEN®

Im CD-Modus wird der aktuelle Titel und die verstrichene Spielzeit angezeigt, z.B. „TO2 03.45“, für Titel 2 und 3:45 Minuten Spielzeit. Befindet sich das Radio in einem anderem Betriebsmodus, drücken Sie die MOD-Taste ④ so oft, bis der CD-Modus aktiviert wird (im Display erscheint „DISC”).

CD-Modus

• Ist keine CD im Radio eingelegt, kann der CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer CD schaltet sich das Radio automatisch ein und wechselt in den CD-Modus.

8.1 CD Wiedergabe

Legen Sie eine Audio-CD ein. Das Radio wechselt in den CD-Modus, lädt den ersten Titel (im Display erscheint „READ“) und beginnt mit dem Abspielen der CD.

8.1.1 Titel auswählen

- Mit der -Taste

20 oder der Faste

21 können Sie

im CD-Modus den nächsten bzw. den vorhergehenden Titel aufrufen. Der Titel und die verstrichene Spielzeit werden wieder im Display angezeigt, z.B. „T03 00.18“.

8.1.2 Vor- und Zurückspulen

- Halten Sie die -Taste

20 oder die Kaste

21 wäh-

rend der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen. Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.1.3 Wiedergabepause

• Drücken Sie die 1/PAU-Taste 19, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die 1/PAU-Taste 19 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.1.4 Titel kurz anspielen (Intro)

• Drücken Sie die 2/INT-Taste 18, um nur die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“ und die aktuelle Titelnummer.
• Erneutes Drücken der 2/INT-Taste 18 setzt die normale Wiedergabe fort. Im Displayerlischt „INT“.

8.1.5 Titel wiederholen (Repeat)

• Drücken Sie die 3/RPT-Taste 17, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“ und die Titelnummer.
• Das Radio wiederholt den Titel so lange, bis Sie die 3/RPT-Taste 17 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RPT“.

8.1.6 Zufallswiedergabe (Random)

• Drücken Sie die 4/RDM-Taste 16, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“ und die aktuelle Titelnummer.
• Drücken Sie die 4/RDM-Taste 16 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.

8 CD-Modus

8.2 MP3/WMA-CDs

MP3- bzw. WMA-Dateien sind komprimierte Audiodateien, die eine sehr große Anzahl Songs auf einer CD ermöglichen. Ihr Autoradio kann diese Dateien direkt von einer eingelegten CD abspielen.

8.2.1 Verwendbare Medien

Verwenden Sie nur CD-ROM, CD-R (Recordable) und CD-RW (Rewritable) in Ihrem Radio.

8.2.2 Lesbare Medienformate

Die verwendeten CDs müssen in einem der folgenden Formate angelegt worden sein, damit Sie gelesen werden können. Die maximale Anzahl von Stellen für die Dateinamen schließt die 4 Stellen der Endung ein.

• ISO 9660 Level 1 (11 Zeichen)
• ISO 9660 Level 2 (31 Zeichen)
• Joilet (31 Zeichen)

Inkompatible CDs

• CDs die nicht finalisiert wurden und unbeendete Sessions enthalten, können nicht abgespielt werden.
• Abhängig von verwendeten Rohlingen und Brennprogrammen kann es dazu kommen, dass eine CD nicht abgespielt werden kann.
• Verwenden sie bei CD-RWs immer die Funktion "Vollständiges Formatieren", nicht "Schnelles Formatieren" (Quickformat), um Fehlfunktionen während des Abspielens vorzubeugen.

8.2.3 MP3/WMAs codieren

Wenn Sie Ihre Musikdateien im MP3- oder WMA-Format komprimieren, verwenden Sie die folgenden Einstellungen:

Sampling-Bitraten:

MP3 : 32 - 320 kBit/s

WMA : 32 - 320 kBit/s

Samplingfrequenzen:

MPEG 1 : 32 kHz, 44,1 kHz, 48 kHz

MPEG 2 : 16 kHz, 22,05 kHz, 24 kHz

MPEG 2.5 : 8 kHz, 11,025 kHz, 12 kHz

Das Radio unterstützt ID3-Tag Version 1.0 und 1.1. Aus ID3-Tags kann das Radio Informationen über Songtitel, Interpret und Album auslesen und während der Wiedergabe anzeigen.

8.2.5 Dateistruktur der CDs

Die MP3/WMA-CDs müssen einige Kriterien erfüllen, damit sie abgespielt werden können. Achten Sie beim Anlegen einer MP3/ WMA-CD auf folgende Kriterien:

• maximale Anzahl von Titeln pro Medium: 2000
• maximale Anzahl von Ordnern pro Medium: 255
• maximale Anzahl ineinander verschachtelter Ordner: 8

8.2.6 Abspielreihenfolge

Titel einer MP3-/WMA-CD spielt Ihr Radio in der folgenden Reihenfolge ab (Abb.38): Zunächst werden alle Titel abgespielt, die direkt auf der CD (ROOT) liegen. Anschließend werden die Titel im ersten Ordner wiedergegeben. Enthält dieser weitere Unterordner, fährt das Radio mit den dort enthaltenen Titeln fort. Wurden alle Titel in einem Ordner abgespielt, wechselt das Radio in den nächsten Ordner.

8 CD-Modus

TELEFUNKEN®

8.2.7 MP3/WMA-CDs brennen

Achten Sie beim Brennen von MP3/WMA-CDs darauf, auf der CD keine Ordner anzulegen, die andere Daten als Audiodateien enthalten.

Vorsicht: Hörschäden

Legen Sie keine Daten-CDs ein. Es kann zu sehr lauten Geräuschen kommen, die Gehörschäden verursachen und die Lautsprecher beschädigen können.

8.3 MP3/WMA-CD Wiedergabe

- Nach dem Einlegen einer MP3/WMA-CD wechselt das Radio in den CD-Modus und beginnt mit der Wiedergabe. Der Titel und die verstrichene Spielzeit werden im Display angezeigt,

8.3.1 Anzeige von Titel-Informationen (ID3)

- Während der Wiedergabe von MP3/WMA-Dateien können Sie durch wiederholtes Drücken der INFO-Taste 11 die folgenden Informationen anzeigen lassen:

• Titelname
• Interpret
• Album

8.3.2 Titel auswählen

- Mit der -Taste 20 oder der <Faste 21 können Sie den nächsten bzw. vorhergehenden Titel aufrufen. Sind Sie beim letzten oder ersten Titel eines Ordners angekommen, wechseln Sie als nächstes automatisch in den nächsten bzw. vorhergehenden Ordner.

8 CD-Modus

• Halten Sie die -Taste 20 oder die Taste 21 während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen. Wenn Sie die Taste wieder loslassen, beginnt die Wiedergabe.
• Mit der 6/UP-Taste 14 und der 5/DN-Taste 15 können Sie zum nächsten oder zum vorherigen Ordner springen.

8.3.3 Titelnummer eingeben

Kennen Sie die Nummer eines Titels, so können Sie diesen direkt anwählen, indem Sie dessen Titelnummer eingeben.

• Drücken Sie die BAND-Taste 17. Im Display erscheint „NUMBER“. Bestätigen Sie Ihre Auswahl durch Drücken der MUTE/1 Taste 23. Im Display erscheint die Titelnummer des aktuellen Titels.
• Stellen Sie mit dem Lautstärke-Regler ② die gewünschte Titelnummer ein und bestätigen Sie durch Drücken der MUTE/③aste ②3. Der ausgewählte Titel wird gespielt.

8.3.4 Titel- und Ordner-Navigation

Sie können die Ordner und Titel der MP3/ WMA-CD manuell durchsuchen. Dabei werden die Ordner- und Titelnamen aufgelistet. Sie können durch die in einem Ordner enthaltenen Titel blättern und den gewünschten Titel abspielen lassen.

• Drücken Sie während der Wiedergabe die -Taste zweimal. Im Display erscheint „BROWSE“.
• Bestätigen Sie durch Drücken der MUTE/①-Taste 23, im Display erscheint der Name des übergeordneten Verzeichnisses „ROOT“.
• Durch Drehen des Lautstärke-Reglers ② können Sie alle vorhandenen Ordnernamen anzeigen lassen. Wird ein Ordnername angezeigt, erscheint das F-Symbol.
• Drücken Sie die MUTE/-Taste 23,

um den angezeigten Ordner zu öffnen. Haben Sie den Ordner geöffnet, zeigt das Display den Namen des ersten enthaltenen Titels an.

- Durch Drehen des Lautstärke-Reglers ② können Sie alle in diesem Ordner vorhandenen Titel durchblättern. Wird ein Titelname angezeigt, erscheint das Symbol.

- Durch Drücken der MUTE/-Taste 23 wird der angezeigte Titel wiedergegeben.

Titel ohne Unterordner

Um alle direkt auf der CD liegenden Titel (top-level) aufzulisten, öffnen Sie den Ordner „ROOT“.

8.3.5 Vor- und Zurückspulen

• Halten Sie die -Taste 20 oder die -taste 21 während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen.
• Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.3.6 Wiedergabepause

• Drücken Sie die 1/PAU-Taste 19, um die Wiedergabe anzuhalten. Im Display erscheint „PAUSE“.
• Drücken Sie die 1/PAU-Taste 19 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.3.7 Titel kurz anspielen (Intro)

- Drücken Sie kurz die 2/INT-Taste 18, um die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“ und die aktuelle Titelnummer.

8 CD-Modus

TELEFUNKEN®

• Erneutes Drücken der 2/INT-Taste 18 setzt die normale Wiedergabe fort. Im Display erlischt „INT“.
• Drücken Sie ca. 2 Sekunden die 2/INT-Taste 18, um die ersten 10 Sekunden aller Titel im aktuellen Ordner wiederzugeben. Im Display erscheint „INT“ und die Ordnernummer, z.B. „INT F02“.
• Erneutes Drücken der 2/INT-Taste 18 setzt die normale Wiedergabe fort. Im Display erlischt „INT F02“.

8.3.8 Titel wiederholen (Repeat)

• Drücken Sie kurz die 3/RPT-Taste 17, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Titelnummer.
• Das Radio wiederholt den Titel so lange, bis Sie die 3/RPT-Taste 17 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RPT“.
• Halten Sie die 3/RPT-Taste 17 ca. 2 Sekunden gedrückt, um alle Titel im aktuellen Ordner zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Ordnernummer, z.B. „RPT F02“.
• Das Radio wiederholt den Titel so lange, bis Sie die 3/RPT-Taste 17 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RPT F02“.

8.3.9 Zufallswiedergabe (Random)

• Drücken Sie die 4/RDM-Taste 16, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“ und die aktuelle Titelnummer.
• Drücken Sie die 4/RDM-Taste 16 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.
• Halten Sie die 4/RDM-Taste 16 ca.2 Sekunden gedrückt,

um alle Titel im aktuellen Ordner in zufälliger Reihenfolge abzuspielen. Im Display erscheint „RDM“ und die aktuelle Ordnernummer, z.B. „RDM F02“.

- Drücken Sie die 4/RDM-Taste 16 erneut, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RDM F02“.

T 670 BT

9 USB-Modus / 10 SD/MMC-Modus / 11 AUX-Modus

9.1 USB-Modus aktivieren

Der USB-Modus kann nur aktiviert werden, wenn ein USB-Speichermedium angeschlossen ist. Zum Anschließen von USB Speichermedien lesen Sie das Kapitel „5.3 USB-Speichermedium anschließen“.

Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind identisch mit der Wiedergabe von MP3/WMA-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3/WMA-CD Wiedergabe“.

10.1 SD/MMC-Modus aktivieren

Der SD/MMC-Modus kann nur aktiviert werden, wenn eine SD- oder eine MMC-Speicherkarte eingelegt ist. Zum Einlegen und Entnehmen von SD- und MMC-Speicherkarten lesen Sie das Kapitel „5.4 SD/MMC-Speicherkarten einlegen“.

Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind identisch mit der Wiedergabe von MP3/WMA-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3/WMA-CD Wiedergabe“.

11.1 AUX-Modus aktivieren

An den Front-Audio-Anschluss ⑦ Ihres TELEFUNKEN Autoradios können Sie eine beliebige externe Audioquelle anschließen, wie beispielsweise einen MP3-Player oder einen Laptop.

Im AUX-Modus zeigt das Display „AUXI-IN“ an. Befindet sich das Radio in einem anderen Betriebsmodus, betätigen Sie die MOD-Tasteso oft, bis der AUX-Modus aktiviert wird.

GEHÖRSCHÄDEN

Achten Sie beim Anschließen einer externen Audioquelle auf die Lautstärkeeinstellung am Radio. Eine zu laute Wiedergabe kann Ihr Gehör dauerhaft schädigen.

- Verringern Sie die Lautstärke, indem Sie den Lautstärke-Regler 2 nach links drehen, bis im Display „VOL 00“ angezeigt wird.

• Klappen Sie die Abdeckung des Front-Audio-Anschlusses ⑦, nach rechts auf (Abb.35).
• Schließen Sie an den Front-Audio-Anschluss 7 ein 3,5 mm Stereo-Klinkenkabel (nicht im Lieferumfang) an, das mit dem entsprechenden Audiogerät verbunden ist (Abb.36).
• Starten Sie die Wiedergabe am externen Audiogerät und stellen Sie eine mittlere Lautstärke ein.
• Stellen Sie nun am Autoradio mit dem Lautstärke-Regler ② die gewünschte Lautstärke ein.

12 Freisprech-Betrieb

12.1.1 Informationen zur Freisprecheinrichtung

Dank der komfortablen Bluetooth Freisprecheinrichtung Ihres TELEFUNKEN Autoradios bleibt das Mobiltelefon beim Autofahren in der Tasche, denn Sie können alle wichtigen Telefonfunktionen über Ihr Autoradio steuern. Die Gespräche werden über Ihre Autolautsprecher wiedergegeben. Das Mikrofon für die Freisprecheinrichtung ist bereits im Bedienteil des Radios integriert. Die Installation eines externen Mikrofons und Freisprechlautsprechers entfällt somit.

STRASSENVERKEHR

Verbinden Sie Ihr Mobiltelefon immer vor Fahrtbeginn mit dem Autoradio. Während der Fahrt darf das Mobiltelefon vom Fahrer nicht bedient werden. Telefonieren Sie nur über die integrierte Freisprecheinrichtung. Beachten Sie die gültige Straßenverkehrsordnung.

12.1.2 Technische Vorraussetzungen

Ihr Mobiltelefon muss Bluetooth (Version 2.0 oder kompatibel) unterstützen, damit Sie die Freisprecheinrichtung Ihres Radios nutzen können. Eine Auflistung aller kompatiblen Mobiltelefone und deren jeweilige Bluetooth Funktionen ist leider aufgrund der ständigen Neuentwicklungen nicht möglich, wir bitten Sie um Verständnis. Nähere Informationen zu den unterstützten Bluetooth Funktionen finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

Ihr TELEFUNKEN Autoradio unterstützt verschiedene Bluetooth Funktionen wie Anrufnummern-Anzeige, Wahlwiederholung, Gesprächsübergabe vom Radio an das Handy, usw.. Sie können nur diejenigen Funktionen nutzen, die auch von Ihrem Mobiltelefon unterstützt werden.

12.1.3 Mobiltelefon registrieren (Pairing)

Bevor Sie mit Ihrem TELEFUNKEN Autoradio Telefonate im Freisprechmodus führen können, müssen Sie Ihr Mobiltelefon am Autoradio registrieren. Das Registrieren des Mobiltelefons am Autoradio wird Pairing genannt. Wurde die Registrierung einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio automatisch, sofern an beiden Geräten die Bluetooth Schnittstellen aktiviert sind.

Bluetooth Reichweite

Die Reichweite der Bluetooth Funkverbindung Ihres Radios beträgt bis zu 3 m, hängt jedoch stark von den Gegebenheiten im Fahrzeug und Hindernissen in der Funkstrecke ab. Zum Registrieren sollte das Mobil-telefon maximal 2 m vom Autoradio entfernt sein.

• Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobiltelefons. Details über das Aktivieren der Bluetooth Schnittstelle entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Einige Mobiltelefone verfügen über einen Stromspar-Modus. Bitte deaktivieren Sie diesen Stromspar-Modus für den Betrieb mit dem Autoradio, da es vorkommen kann, dass die Verbindung beeinträchtigt wird.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die MUTE/Taste 23, um das Radio einzuschalten.
• Halten Sie die MEN-Taste 22 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt „RE-CON“ (reconnect) angezeigt.

TELEFUNKEN®

12.1 Bluetooth Freisprech- einrichtung

12 Freisprech-Betrieb

• Bestätigen Sie Ihre Auswahl durch Drücken der MUTE/11aste 23. Das Radio sucht nach dem Mobiltelefon, im Display erscheint „WAIT“.
• Starten Sie an Ihrem Mobiltelefon die Suche nach neuen Bluetooth Geräten. Details über das Hinzufügen von neuen Bluetooth Geräten entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Wurde das Autoradio, als Gerät „BT89“, gefunden, wählen Sie es an Ihrem Mobiltelefon aus und stellen Sie eine Verbindung her.
• Bei der ersten Verbindung von Autoradio und Mobiltelefon müssen Sie am Mobiltelefon für das Autoradio das Passwort „1234“ eingeben und bestätigen.
• War die Registrierung erfolgreich, erscheint im Display „PAIR OK“ und kurz darauf „OK CONNECT“. Die Bluetooth Verbindung ist hergestellt. Anschließend wird kurz der Name Ihres Mobiltelefons im Display angezeigt. Im Display Ihres Mobiltelefons wird die Verbindung mit dem Gerät „BT89“ bestätigt und durch ein Bluetooth und oder ein Headset-Symbol angezeigt.
• Halten Sie die /EßTaste 3 ca. 2 Sekunden gedrückt, um die Registrierung gegebenenfalls abzubrechen.
• War die Verbindung nicht erfolgreich, schalten Sie Radio und Mobiltelefon in diesem Fall aus und beginnen Sie die Registrierung des Mobilteils erneut.

Funktionen inaktiv

Bitte nehmen Sie während des Verbindens Ihres Telefons mit dem Autoradio keine anderen Einstellungen am Radio vor.

12.1.4 Mobiltelefon automatisch verbinden

Haben Sie die Registrierung Ihres Mobiltelefons einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio zukünftig bei Antritt einer Fahrt automatisch. Die Bluetooth Schnittstellen Ihres Mobiltelefons und des Autoradios müssen dafür aktiviert bleiben.

• Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobil-telefons.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die MUTE/1aste 23, um das Radio einzuschalten.
• Ist Ihr Mobiltelefon in Reichweite, wird die Bluetooth Verbindung automatisch hergestellt. Zeigt Ihr Mobiltelefon den Hinweis an, dass das Gerät „BT70“ eine Verbindung herstellen möchte, nehmen Sie diese Verbindungsaufforderung an und autorisieren Sie Ihr Autoradio.

Autoradio autorisieren

Die meisten Mobiltelefone bieten Ihnen die Möglichkeit, Bluetooth Geräte zu autorisieren (Verbindung immer zulassen/Verbinden ohne Bestätigung). Autorisieren Sie Ihr Autoradio, BT70, damit die Verbindung automatisch hergestellt werden kann.

12.1.5 Mobiltelefon manuell verbinden (Reconnect)

Mobiltelefon und Autoradio verbinden sich nach einmaliger Registrierung automatisch miteinander. Dennoch kann es notwendig sein, das Mobiltelefon manuell erneut mit dem Autoradio zu verbinden.

12 Freisprech-Betrieb

TELEFUNKEN®

• Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobil-telefons.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die MUTE/-haste 23, um das Radio einzuschalten.
• Halten Sie die MEN-Taste ^22 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt „RE-CON“ (reconnect) angezeigt.
• Bestätigen Sie Ihre Auswahl durch Drücken der MUTE/11aste 23. Das Radio sucht nach dem Mobiltelefon, im Display erscheint „WAIT“.
• Starten Sie an Ihrem Mobiltelefon die Suche nach Bluetooth Geräten und stellen Sie sicher, dass Ihr Mobiltelefon von anderen Gerät gefunden werden darf. Details über das Hinzufügen von neuen Bluetooth Geräten entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Wurde das Autoradio, als Gerät „BT89“, gefunden, wählen Sie es an Ihrem Mobiltelefon aus und stellen Sie eine Verbindung her.

Fehler beim Verbinden

• Das Mobiltelefon muss bereits am Autoradio registriert worden sein, damit Sie die Verbindung manuell herstellen können.
• Sollten Sie manuell keine Verbindung herstellen können, schalten Sie die Bluetooth Schnittstelle Ihres Mobiltelefons kurzzeitig aus und erneut ein.
• Schalten Sie Mobiltelefon und Radio gegebenenfalls für einige Sekunden aus und versuchen Sie es anschließend erneut.

12.1.6 Mobiltelefon manuell trennen (Disconnect)

Sie können die Bluetooth Verbindung zwischen Mobiltelefon und Autoradio jederzeit manuell trennen.

- Deaktivieren Sie die Bluetooth Schnittstelle Ihres Mobil-telefons.

alternativ:

- Halten Sie die MEN-Taste ^22 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt „DIS-CON“ (disconnect) angezeigt.

- Bestätigen Sie Ihre Auswahl durch Drücken der Drücken der MUTE/11aste 23. Das Radio trennt die Verbindung zu Ihrem Mobiltelefon, im Display erscheint „DIS CONNECT OK“. Anschließend kehrt das Autoradio in den vorherigen Betriebsmodus zurück.

12 Freisprech-Betrieb

12.2.1 Anrufe entgegennehmen

• Damit das Autoradio einen eingehenden Anruf entgegennehmen kann, muss die Zündung des Fahrzeugs eingeschaltet und das Radio mit dem Mobiltelefon verbunden sein.
• Geht ein Anruf ein, schaltet sich Ihr Autoradio automatisch ein oder und schaltet die aktuelle Wiedergabe stumm und wechselt in den Freisprech-Modus. Unterstützt der Anrufer die CLIP-Funktion, wird seine Telefonnummer im Display des Autoradios angezeigt. Neben Ihrem Telefon signalisiert auch das Radio den eingehenden Anruf mit einem Klingelton.
• Drücken Sie die -Taste 12 oder die -taste 23 (nur am Radio), um den Anruf entgegenzunehmen. Im Display wird die Gesprächsdauer angezeigt, z.B. „TALK 1.35“. Sprechen Sie laut und deutlich in Richtung des Bedienteils.
• Durch Drehen des Lautstärke-Reglers 2 können Sie die Freisprechlautstärke anpassen. Die eingestellte Lautstärke wird ca. 5 Sekunden lang im Display angezeigt.
• Drücken Sie die -Tarten 10, um ein Gespräch zu beenden. Das Autoradio setzt die vorherige Wiedergabe fort.
• Um einen eingehenden Anruf abzuweisen, drücken Sie die Taste 10. Der Anrufer wird abgeweisen, und das Radio kehrt in den vorherigen Betriebsmodus zurück.

Um einen eingehenden Anruf entgegennehmen zu können, muss die Zündung eingeschaltet sein.

12.2.2 Anrufe tätigen

• Drücken Sie die -Taste 12 der Fernbedienung. Das Autoradio wechselt zur Eingabe von Telefonnummern. Im Display erscheint kurz „DIAL“ und anschließend blinkt die Einfügemarke.
• Geben Sie mit den Nummern-Tasten 24 der Fernbedienung die gewünschte Telefonnummer ein.
• Mit der /ESC-Taste 10 können Sie die zuletzt eingegebene Ziffer löschen. Um die gesamte Telefonnummer auf einmal zu löschen, halten Sie die 📞/ESC-Taste 10 gedrückt.
• Drücken Sie die -Taste 12, um die im Display angezeigte Telefonummer anzuwählen. Natürlich können Sie die Rufnummer alternativ auch im Telefonbuch Ihres verbundenes Mobiltelefons suchen und den Anruf am Mobiltelefon auslösen.

Radiostummschaltung

Das Radio schaltet die Wiedergabe erst stumm, wenn Sie mit der Anwahl der Telefonnummer beginnen.

• Um die Anwahl der angezeigten Telefonnummer abzubrechen, drücken Sie die 10. Das Autoradio setzt die vorherige Wiedergabe fort.
• Drücken Sie die -Taste 10, um ein Gespräch zu beenden. Das Gespräch wird beendet, das Autoradio setzt die vorherige Wiedergabe fort.

12 Freisprech-Betrieb

TELEFUNKEN®

12.2.3 Wahlwiederholung

• Drücken Sie die -Taste 12. Das Autoradio wechselt zur Eingabe von Telefonnummern. Im Display erscheint kurz „DIAL“.
• Drücken Sie die -Taste „REDIAL“.
• Drücken Sie die -Taste 12 ein weiteres Mal, um die zuletzt gewählte Telefonnummer anzuwählen. Im Display erscheint „CALL“.

12.2.4 Gesprächsübergabe (Privat-Modus)

Sie können ein Gespräch, das Sie über die Freisprecheinrichtung führen, an Ihr Mobiltelefon übergeben (Privat-Modus) und so auch nach Verlassen des Fahrzeugs weitertelefonieren.

STRASSENVERKEHR

Während der Fahrt darf das Mobiltelefon vom Fahrer nicht in die Hand genommen werden. Beachten Sie die gültige Straßenverkehrsordnung.

• Um ein Gespräch an Ihr Mobiltelefon zu übergeben, halten Sie während des Gesprächs die -taste 12 ca. 2 Sekunden gedrückt.
• Display erscheint kurz „TRANSFER“, das Gespräch wird an das Mobiltelefon übergeben. Ihr Mobiltelefon zeigt an, dass die Bluetooth Verbindung beendet wurde.
• Gegebenenfalls müssen Sie die Übernahme des Gesprächs an Ihrem Mobiltelefon bestätigen, bevor Sie das Gespräch fortsetzen können.
• Während des Gespräches blinkt „H/P Talk“ im Display des Autoradios. Nach Beendigung des Gespräches

setzt das Autoradio die voherige Wiedergabe fort, bzw. schaltet wieder in den Stand By-Modus.

- Sie können einen Anruf, der noch nicht entgegengenommen wurde nicht an Ihr Mobiltelefon übergeben. Warten Sie bis der Gesprächspartner den Anruf angenommen hat.

Gesprächsübergabe

Abhängig von Ihrem Mobiltelefon kann die Gesprächsübergabe einige Sekunden dauern.

12.2.5 Rufton- und Freisprechlautstärke

- W während des Telefonierens können Sie durch Drehen des Lautstärke-Reglers ② oder mit den Lautstärke-Tasten ② der Lenkradfernbedienung die Bluetooth Lautstärke des Ruftons und der Freisprechfunktion einstellen.

T 670 BT

13 BluetoothAudio

13.1 Bluetooth Audio Streaming

13.1.1 Vorraussetzung für Bluetooth Audio

Neben der Musikwiedergabe von CD, USB, SD/MMC und AUX kann Ihr Autoradio sogar die auf Ihrem Mobiltelefon gespeicherten Musikdateien abspielen. Die Wiedergabe können Sie über Ihr Autoradio steuern.

Kompatible Mobiltelefone

Um Bluetooth Audio Streaming nutzen zu können, muss Ihr Mobiltelefon das Advanced Audio Distribution Profile (A2DP) unterstützen. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

13.1.2 Bluetooth Audio Verbindung herstellen

Ebenso wie bei der Freisprechfunktion muss Ihr Mobiltelefon am Autoradio registriert sein, damit Sie die Funktion Bluetooth Audio Streaming nutzen können.

Lesen Sie in Kapitel „12.1.3 Mobiltelefon registrieren (Pairing)“, wie Sie Ihr Mobiltelefon mit dem Autoradio verbinden.

Wenn Ihr Mobiltelefon sowohl das Hands Free Profile (HFP) als auch das Advance Audio Distribution Profile (A2DP) unterstützt, wird das Mobiltelefon bei der Registrierung am Autoradio automatisch mit beiden Protokollen registriert.

13.2 Bluetooth Modus

13.2.1 Musikwiedergabe starten

• Ist die Bluetooth Schnittstelle aktiviert, blinkt im Display das Bluetooth Symbol. Ist dies nicht der Fall, aktivieren Sie zuerst die Bluetooth Schnittstelle des Radios, siehe Kapitel „14.2.2 Bluetooth Schnittstelle“.
• Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobiltelefons. Mobiltelefon und Autoradio verbinden sich nach einmaliger Registrierung automatisch miteinander.
• War die Verbindung erfolgreich, erscheint im Display „OK CONNECT“.
• Wechseln Sie am Autoradio in den Bluetooth Modus. Betätigen Sie dazu die MOD-Taste 4 mehrmals, bis "BT AUDIO" im Display angezeigt wird.

Fehler beim Verbinden

• Das Mobiltelefon muss bereits am Autoradio registriert worden sein, damit Sie die Verbindung herstellen können.
• Sollten Sie keine Verbindung herstellen können, schalten Sie die Bluetooth Schnittstelle Ihres Mobiltelefons kurzzeitig aus und erneut ein.
• Schalten Sie Mobiltelefon und Radio gegebenenfalls für einige Sekunden aus und versuchen Sie es anschließend erneut.

13 BluetoothAudio

TELEFUNKEN®

13.2.2 Mobiltelefon fernbedienen (AVRCP)

• Bei einigen Mobiltelefonen, die das Audio Video Remote Control Profile (AVRCP) unterstützen, beginnt die Musikwiedergabe automatisch, nachdem der Bluetooth Modus aktiviert wurde.
• Ist dies nicht der Fall, starten Sie den Musikplayer an Ihrem Mobiltelefon manuell. Lesen Sie Details dazu in der Bedienungsanleitung Ihres Mobiltelefons.
• Folgende Funktionen können Sie über das AVRCP am Bedienteil des Autoradios fernsteuern:

Play/Pause: 1/PAU-Taste (Pause) ^19

Nächster Titel: >>-Taste 20

Vorheriger Titel: «-Taste 21

Lautstärke: Lautstärke-Regler 2

Mute: MUTE/Hiaste 23

STRASSENVERKEHR

Während der Fahrt darf der Fahrer das Mobiltelefon nicht zur Musik-Wiedergabesteuerung bedienen. Beachten Sie die geltenden Verkehrsvorschriften.

Fernbedienen des Mobiltelefons

• Alle nicht aufgeführten Funktionen können nicht ferngesteuert werden und müssen direkt am Mobiltelefon ausgeführt werden.
• Abhängig vom jeweiligen Bluetooth Gerät kann es dazu kommen, dass einzelne Steuerbefehle nicht erkannt werden, obwohl AVRCP unterstützt wird.

- Während der Bluetooth Musikwiedergabe sind gleichzeitig alle Freisprechfunktionen des Mobiltelefons verfügbar. Eingehende Anrufe können am Autoradio angenommen und ausgehende Anrufe getätigt werden. Lesen Sie dazu Kapitel „12.2 Gespräche führen“.

14 Einstellungen

Die Audioeinstellungen werden für alle Betriebsmodi (Tuner-, CD-, USB-, SD/MMC-, AUX und Bluetooth) übernommen und können deshalb unabhängig vom aktuellen Betriebsmodus geändert werden.

Im Audiomenü können Sie die Bässe und Höhen sowie die Klangverteilung auf Ihr Fahrzeug und Ihr persönliches Hör- empfinden abstimmen.

- Drücken Sie die MEN-Taste 22, um das Audiomenü aufzurufen. Im Display erscheint „BAS“.

- Mit der -Taste 20 oder der <Taste 21 können Sie folgende Menüpunkte aufrufen:

• Bässe „BAS“
• Höhen „TRE“
• Balance "BAL"
• Fader „FAD“

- Durch Drehen des Lautstärke-Reglers ② können Sie die jeweilige Einstellung ändern. Folgende Einstellungen sind möglich:

• Bässe von „BAS -10“ bis „BAS +10“
• Höhen von „TRE -10“ bis „TRE +10“
• Balance von „BAL 10L“ bis „BAL 10R“
• Fader von „FAD 10F“ bis „FAD 10R“

- Erfolgt innerhalb von 5 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert.

14.1.1 Bässe und Höhen

Mit der Einstellung Bässe und Höhen können Sie manuell die gewünschten Klangeigenschaften einstellen.

- Möchten Sie beispielsweise die Bassfrequenzen stärker betonen, drücken Sie die MEN-Taste 22, um im Audiomenü die Einstellung „BAS“ aufzurufen. Die Standardeinstellung ist „BAS 00“. Durch Drehen der des Lautstärke-Reglers 2 können Sie die gewünschte Anhebung oder Absenkung von „BAS +10“ bis „BAS -10“ einstellen. Durch erneuten Druck der MEN-Taste 22, gelangen Sie zur Einstellung der Höhen.

15.1.2 Balance und Fader

Die Einstellung Balance und Fader steuert die Klangverteilung in Fahrzeugen mit mehreren Lautsprechern.

• Balance steuert die Klangverteilung zwischen den rechten und den linken Lautsprechern im Fahrzeug. Werksseitig ist „BAL L = R“, die gleiche Verteilung zwischen links und rechts, eingestellt. Wird „BAL“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers ②, die Balance in 10 Stufen nach links („BAL 10L“) oder rechts („BAL 10R“) verschieben.
• Fader steuert die Klangverteilung zwischen den vorderen (front) und hinteren (rear) Lautsprechern im Fahrzeug. Werksseitig ist „FAD F = R“, die gleiche Verteilung zwischen vorne und hinten, eingestellt. Wird „FAD“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers ②, die Klangverteilung in 10 Stufen nach vorne („FAD 10F“) oder hinten („FAD 10R“) verschieben.

14 Einstellungen

TELEFUNKEN®

Im Einstellungsmenü können Sie generelle Einstellungen vornehmen, die z.B. die Bluetooth oder RDS-Funktionen des Radios betreffen.

• Halten Sie die MEN-Taste 22 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display wird der erste Menüpunkt „RE-CON“ bzw. „DIS-CON“ angezeigt.

• Mit der -Taste 20 oder der -Tätekönnen Sie folgende Menüpunkte aufrufen:

• „RE-CON“/„DIS-CON“ Bluetooth Verbindung

• „BT“ Bluetooth Schnittstelle
• „SEEK“* Signalsärke der Sender
• „PTY“* Programm Type
• „AF“* Alternative Freuenzen
• „REG“* Regionalradio
• „AREA EUR“* Frequenzbereich
• „BEEP“ Tastentöne
• „BTRF“ Bluetooth Radiofrequenz

• „INFO SYS“ Systeminformation

• Durch Drehen des Lautstärke-Reglers ② können Sie die jeweilige Einstellung ändern.

• Drücken Sie die MUTE/① -Taste23, um Ihre Auswahl zu bestätigen.
• Erfolgt innerhalb von 5 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert

14.2.1 Bluetooth Verbindung

Erscheint „RE-CON“ bzw. „DIS-CON“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ② die Bluetooth Verbindung zu Ihrem Mobiltelefon herstellen oder beenden.

• „RE-CON“ Manuelles Verbinden von Radio und Mobiltelefon
  • „DIS-CON“ Manuelles Trennen der Verbindung von Radio und Mobiltelefon

14.2.2 Bluetooth Schnittstelle

Erscheint „BT“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ② die Bluetooth Schnittstelle ein- oder ausschalten.

• „BT ON“ Bluetooth Schnittstelle einschalten
• „BT OFF“ Bluetooth Schnittstelle ausschalten

14.2.3 Signalstärke der Sender (Local/Distant)

Diese Einstellung betrifft die Signalstärke der Radiosender beim automatischen Sendersuchlauf. Erscheint im Display „SEEK“, können Sie durch Drehen des Lautstärke-Reglers ② die gewünschte Einstellung auswählen:

• „ LOC " Bewirkt, dass die automatische Sendersuche nur bei lokalen Radio-sendern mit starkem Signal stoppt
- „ DX“ Bei dieser Einstellung werden auch Sender mit schwachem Signal gefunden

14.2.4 PTY (Programmtyp) einstellen

Erscheint „PTY“ im Display des Radios, drücken Sie die MUTE/①-Taste 23, um den Programmtyp einzustellen. Durch Drehen des Lautstärke-Reglers ② können Sie zwischen folgenden Programmtypen auswählen:

• News - Affairs - Info
• Sport - Educate - Drama
• Culture - Science - Varied
• Pop Music - Rock Music - Easy Music

14.2 Einstellungs- menü

* Diese Menüpunkte sind nur verfügbar, wenn sich das Radio im entsprechenden Betriebsmodus Tuner, USB oder SD/MMC befindet.

14 Einstellungen

• Light Music - Classics - Other Music
• Weather - Finance - Children
• Social - Religion - Phone In
• Travel - Leisure - Jazz
• Country - Nation Music - Oldies
• Folk Music - Document - Test

• Alarm

• Bestätigen Sie die Auswahl des PTY-Genres durch Drücken der MUTE/Daste 23. Im Display erscheint „PTY SEEK“. Es werden nur noch Sender mit entsprechendem Programmtyp wiedergegeben.

• Wird kein passender Radiosender gefunden, zeigt das Display „NO MATCH“.

14.2.5 AF (Alternative Frequenzen) einstellen

Bei aktivierter Funktion AF sucht das Radio automatisch nach einem alternativen Radiosender, sollte das Signal des eingestellten Senders zu schwach werden. Erscheint „AF“ im Display, können Sie durch Drehen des Lautstärke-Reglers ② die Funktion Alternative Frequenzen ein- oder ausschalten.

• „AF ON“ Radio sucht automatisch nach einem alternativen Radiosender, bei schwachem Signal. Im Display leuchtet das AF-Symbol.
• „AF OFF“ Radio gibt den eingestellten Sender auch bei schwachem Signal wieder.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

14.2.6 REG (Regionalradio)

Manche Radiosender wechseln für eine bestimmte Zeit vom normalen überregionalen Programm in ein regionales Sendefenster. Erscheint „REG“ im Display, können Sie durch Drehen des Lautstärke-Reglers ② die Funktion Regional-radio ein- oder ausschalten.

• „REG ON“ Bewirkt, dass das Radio nach dem Sender mit der selben Programm Identifikation (PI) auf einer anderen Frequenz sucht.
• „REG OFF“ Ignoriert die Programm Identifikation (PI) und schaltet gegebenenfalls auf den regionalen Sender um.

14.2.7 Frequenzbereich einstellen (Area)

Erscheint „AREA“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ② den Radiofrequenzbereich für Ihr Land auswählen.

• „ EUR“ Europa
• „ RUS" Russland
• " USA" Vereinte Staaten von Amerika
• „ LAT“ Lateinamerika

14.2.8 Tastentöne (Beep)

Erscheint „BEEP“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ② die Tastentöne ein- und ausschalten.

• „BEEP ON“ Tastentöne sind eingeschaltet
- „BEEP OFF“ Tastentöne sind ausgeschaltet

14 Einstellungen

TELEFUNKEN®

14.2.9 Bluetooth Radiofrequenz

Erscheint „BTRF“ im Display des Radios, wird Ihnen die Signalstärke des Bluetooth-Funksignals von „BTRF 00“ (am schwächsten) bist „BTRF 100“ (am stärksten) angezeigt.

14.2.10 Systeminformation

Erscheint „INFO SYS“ bzw. „INFO SEV“ im Display des Radios, können Sie durch Drücken der MUTE/ ①-Taste 23 Infor-mationen der Gerätesoftware aufrufen.

14.3.1 Bassverstärkung (XBS)

Ihr Autoradio verfügt über die Funktion Bassverstärkung (XBS), mit der Sie den unteren Frequenzbereich zusätzlich anheben und somit die Basswiedergabe verstärken können.

- Drücken Sie die XBS/TA-Taste 13, um die Bassverstärkung zu aktivieren. Im Display erscheint „XBAS ON“ und das XBS-Symbol X-BAS

- Drücken Sie die XBS/TA-Taste 13 erneut, um die Bassverstärkung zu deaktivieren. Im Display erscheint „XBAS OFF“, das XBS-Symbol X-BAS

14.3 Effekt- Einstellungen

15 Fehlerbehebung

Fehler Ursache Lösung

Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die 15 A Sicherung auf der Rückseite des Autoradios.
CD kann nicht CD im Laufwerk Lassen Sie die eingelegte CD auswerfen und legen Sie die neue CD ein. eingelegt werden
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.
	Innenraumtemperatur Lassen Sie das Fahrzeug auslüften, bis die Temperatur wieder auf zu hoch	Betriebstemperatur abgekühlt ist.
	Kondenswasser im Radio	Schalten Sie das Radio für ca. eine Stunde aus und lassen Sie das Kondenswasser verdunsten. Starten Sie danach die Wiedergabe erneut.
Keine Musik	Lautstärke zu gering	Erhöhen Sie die Lautstärke.
	Falsche Verkabelung	Überprüfen Sie die Verkabelung des ISO Anschlusses, des Line-Out Anschlusses, des Verstärkers und der Lautsprecher.
Tasten des Bedienteils funktionieren nicht	Störung im Mikroprozessor	Drücken Sie die Reset-Taste hinter dem Bedienteil (siehe Abb.37).
	Bedienteil sitzt nicht richtig / Kontakte sind verschmutzt	Nehmen Sie das Bedienteil ab, reinigen Sie die Kontakte auf der Rückseite des Bedienteils und am Radio und bringen Sie es erneut an.
Wiedergabe setzt aus	Radio nicht im empfohlenen Winkel eingebaut	Bauen Sie das Radio so ein, dass ein Winkel von 30^ nicht überschritten wird.
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.
Kein Sender- empfang	Antennenkabel nicht angeschlossen	Stecken Sie das Antennenkabel Ihres Fahrzeugs in die Antennenbuchse auf der Rückseite des Radios.
	Radiosignal zu schwach oder automatischer Sender-suchlauf funktioniert nicht	Wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz manuell ein.

16 Fehlerbehebung

TELEFUNKEN®

Fehlermeldung Fehlerursache Fehlerbehebung

ERROR 1/ ERROR 2 Fehler beim Lesen der Spur (siehe Abb.37).	Fehler im Mechanismus/	Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen.
Keine Freisprech-funktion mögl. Mobiltelefon nicht aktiviert finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.
	Bluetooth Schnittstelle am	Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobiltelefons. Details dazu
	Mobiltelefon nicht mit Autoradio verbunden Verbindung her (siehe Kapitel	Registrieren Sie Ihr Mobiltelefon am Autoradio und stellen Sie die Bluetooth „12.1.3 Mobiltelefon registrieren (Pairing)“, S. 33).
Keine Musik-wiedergabe mögl.	Mobiltelefon nicht mit Autoradio verbunden verbindung	Registrieren Sie Ihr Mobiltelefon am Autoradio und stellen Sie die Bluetooth „12.1.3 Mobiltelefon registrieren (Pairing)“, S. 33).
	A2DP-Funktion wird nicht Wird unterstützt	die A2DP-Funktion von Ihrem Mobiltelefon nicht unterstützt, kann die Musikwiedergabe per Bluetooth nicht verwendet werden.

Abb.37

Reset-Taste

Drücken Sie die ▲-Taste ①, um das Bedienteil abzunehmen. Um einen Reset durchzuführen, benutzen Sie einen Bleistift oder einen anderen dünnen, nichtmetallischen Gegenstand. Halten Sie die Reset-Taste ca. 5 Sekunden gedrückt. Die Werkseinstellungen werden wiederhergestellt.

16 Technische Daten\*

Allgemein

Stromversorgung: DC 11-14 V

Überspannungsschutz: 15 A Flachsicherung

Abmessungen: ca. 178 x 180x50 mm (B x T x H)

Betriebstemperatur: -10 °C bis +60 °C

Ausgangsleistung: max. 4 x 100 W

Lautsprecher-Impedanz: 4 Ohm

Frequenzgang: 5 Hz – 20 kHz

Lenkradfernbedienung

Stromversorgung: 2 x 1,5 V Batterie, Typ AAA

Übertragungsart: Infrarot (4 Infrarotdioden)

FM Tuner (UKW Radio)

Frequenz: 87,5 – 108 Mhz

Zwischen-Frequenz: 10,7 Mhz

Stereotrennung: 25 dB bei 1 kHz

Rauschabstand: 50 dB

Empfindlichkeit: >15 dB

(bei 30 dB Rauschabstand)

CD-Player

System: Compact Disc Audiosystem

Medien: CD, CD-R, CD-RW

Medienformate: Audio-CD, MP3-CD, WMA-CD

Samplingrate: 44,1 kHz

Quantisierung: 1 Bit

Rauschabstand: 70 dB

Speichermedien

USB-Anschluss: USB 1.1

(USB 2.0 kompatibel)

Speicherkarten: SD, MMC

Bluetooth

Stromverbrauch: max. 200 mA

Ausgangsleistung: 0 dBm (Klasse II)

Reichweite: max. 3 m

Standard: Bluetooth Version 2.0

Frequenz: 2,4 GHz - 2,4835 GHz

Unterstützte Profile: HFP (Hands Free Profile)
