Mexico CC BE 4325 - Autoradio BECKER - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit Kassettenspieler und CD-Player
Marke	Becker
Modell	Mexico CC BE 4325
Einbaumaße (DIN)	180 x 50 x 160 mm (ca.)
Gewicht	ca. 1,5 kg
Betriebsspannung	12 V Gleichspannung (Klemme 30 und 15)
Ausgangsleistung	4 x 18 Watt (max.)
Lautsprecherimpedanz	mindestens 4 Ohm
Empfangsbereiche	FM 87,5–108 MHz, AM 531–1620 kHz, LW 153–282 kHz
Frequenzgang	CD: 20 Hz – 20 kHz, Kassette: 50 Hz – 14 kHz, FM: 30 Hz – 15 kHz
RDS-Funktionen	EON, PTY, Verkehrsfunk (TP), Regionalisierung
CD-Kompatibilität	Nur CDs nach DIN EN 60908 (keine 8-cm-CDs mit Adapter)
Kassettenbetrieb	Auto-Reverse, Dolby B/C Rauschunterdrückung, Musiksuchlauf
Geschwindigkeitsabhängige Lautstärke (GAL)	Einstellbar von GAL OFF bis GAL 15
Diebstahlschutz	Abnehmbare Mobilfront, Code-Eingabe (4-stellig)
Anschlüsse	Line Out (4x), AUX-Eingang, Telefon-Mute/Freisprechen, CD/MD-Wechsler
Reinigung	Kassettenteil alle 30 Std. mit Reinigungskassette reinigen; CD-Linse vorsichtig säubern
Sicherheit	CE- und e1-Zeichen (Kfz-EMV), Temperaturschutzschaltung für CD
Lieferumfang	Autoradio, Code-Karte, Schutzabdeckung für Mobilfront, Schieber für Einbau
Garantie	Bitte Händlerangaben beachten

Häufig gestellte Fragen - Mexico CC BE 4325 BECKER

Wie gebe ich die Codenummer ein, wenn das Gerät nach Stromausfall gesperrt ist?

Nach dem Einschalten erscheint 'CODE' mit 4 Sternen. Geben Sie Ihre 4-stellige Codenummer über die Multifunktionstasten (1-0) ein. Bei korrekter Eingabe schaltet sich das Gerät automatisch ein. Nach 3 Fehleingaben erscheint 'WAIT' für 60 Minuten. Die Code-Karte außerhalb des Fahrzeugs aufbewahren.

Wie schalte ich die Stummschaltung (MUTE) ein und aus?

Drücken Sie kurz den Lautstärkeregler. Im Display erscheint 'MUTE' oder 'TP INFO'. Zum Aufheben erneut den Lautstärkeregler drücken oder den Betriebsart-/Wellenbereich wechseln.

Warum findet das Radio keine Sender oder der Suchlauf stoppt nicht?

Prüfen Sie die Antennenverbindung. Stellen Sie den Suchlaufmodus ein: Im Radio-Menü (Taste F) mit der Taste 'AS' zwischen 'SEEK FRQ' (Frequenzsuchlauf) und 'SEEK CHN' (Kettensuchlauf) wählen. Bei schwachem Empfang kann die Regionalisierung (REG ON/OFF) helfen.

Wie kann ich die Verkehrsfunkdurchsagen (TP) aktivieren?

Stellen Sie einen Verkehrsfunksender (mit 'TP'-Symbol) auf FM ein. Drücken Sie die Taste TP lange, bis 'TP' im Display erscheint. Verkehrsfunk unterbricht dann Cassetten-/CD-Betrieb. Zum Ausschalten lange drücken, bis 'TP' erlischt.

Kann ich den CD-Player mit dem Autoradio steuern?

Ja, legen Sie eine CD in den Schlitz ein (Display klappt runter). Das Gerät spielt automatisch ab. Titelsprung, Scan, Zufallswiedergabe (RP) und direkte Titelanwahl (Taste '0') sind möglich. Bei angeschlossenem CD-Wechsler können Sie über die Tasten 1-0 die Disc auswählen.

Wie stelle ich die Höhen und Bässe ein?

Drücken Sie die Taste SOUND (Klangtaste). Wählen Sie mit den Pfeiltasten 'BASS' oder 'TREB'. Stellen Sie den Wert mit '-' und '+' zwischen -7 und +7 ein. Die Einstellungen werden getrennt für FM, AM/LW, Verkehrsfunk und Tape/CD gespeichert.

Die Mobilfront lässt sich nicht abnehmen – was tun?

Drücken Sie die Taste OPEN (Taste mit Pfeil nach unten) – das Display klappt nach vorne. Ziehen Sie die Front vorsichtig ab. Bei Widerstand prüfen, ob alle Arretierungen gelöst sind. Setzen Sie die Front nach dem Abnehmen in die Schutzhülle.

Das Gerät schaltet sich nach einer Stunde aus – ist das normal?

Ja, wenn das Radio ohne Zündung (nur über die ON-Taste) eingeschaltet wurde, schaltet es nach 1 Stunde selbstständig aus. Schalten Sie es über die Zündung (Klemme 15) ein, um diese Funktion zu vermeiden.

Welche Reinigungsmethode wird für das Kassettenteil empfohlen?

Nach 30 Stunden Laufzeit erscheint 'CLEAN' im Display. Verwenden Sie eine für Reversebetrieb geeignete Reinigungskassette. Lassen Sie sie max. 30 Sekunden laufen und entnehmen Sie sie danach. Wiederholen Sie die Reinigung regelmäßig.

Kann ich einen externen Player (MP3-Player) anschließen?

Ja, schalten Sie im Benutzermenü (Taste MENU länger als 8 Sekunden) 'AUX IN' auf ON. Schließen Sie das Gerät an den CD-Wechsler-Anschluss (Pin C3/19-20) an. Die Wiedergabe erfolgt über die Betriebsart 'AUX'.

BEDIENUNGSANLEITUNG Mexico CC BE 4325 BECKER

Inhaltsverzeichnis 2

Tasten Übersicht 4

Diebstahlschutz 5

Eingabe der Codenummer 5

Mobilfront abnehmen 6

Mobilfront einsetzen 6

Allgemeine Bedienung 7

Ein- / Ausschalten 7

Lautstärke einstellen 7

Stummschaltung

Klangmenü aktivieren 7

Bässe einstellen 8

Höhen (Treble) einstellen 8

Balance einstellen 8

Fader (Überblendregler) 8

Loudness ein-/ausschalten 9

Linear-Einstellung 9

Mono /Stereo einstellen 9

Rundfunk - Betrieb 10

Betriebsart einstellen 10

Wellenbereich einstellen 10

Radio-Menü Mode einschalten 10

Einstellmöglichkeiten für die Senderwahl 11

NBC (Next Best Chain) Funktion 11

Sendersuchlauf FM 11

Sendersuchlauf AM, LW 12

Scansuchlauf 12

Direkte Frequenzeingabe 12

Program Type Anzeige/Suchlauf (PTY) 13

Sender abrufen/speichern FM 1/FM 2 13

Sender abrufen/speichern AM, LW 14

Autostore AM, LW 14

Handabstimmung 14

Regionalisierung 15

Verkehrsfunk TP (Traffic Program) 16

EON - Sender anzeigen / einstellen 16

EON - Sender einschalten/ausschalten 16

Verkehrsfunksender anzeigen / einstellen 16

Durchsagebereitschaft ein/ausschalten 17

Stummschaltung ein/ausschalten 17

Telefonstummschaltung 18

Uhrzeit abrufen 18

Tape - Betrieb 19

Einlegen / ausschieben von Cassetten 19

Spurumschaltung 19

Radio hören während Vor- / Rücklauf 19

Schneller Vor-/ Rücklauf 20

Musiktitelsuchlauf vor- / rückwärts 20

Dolby NR 20

Skip Blank 21

Scan - Suchlauf 21

Reinigung des Cassettenteils 21

Inhaltsverzeichnis

CD - Betrieb 22

Hinweise zur Compact Disc (CD) 22

Einlegen / ausschieben von CD's 22

Titelsprung vor-/rückwärts 23

Scan Suchlauf 23

Schneller Vor-/ Rücklauf 23

Relativzeit, Titelanzahl und Gesamtspielzeit 24

Zufallsgenerator (Random Play) 24

Direkte Titelanwahl 24

Temperatur Schutzschaltung 25

CD/MD Wechsler - Betrieb 26

Betriebsbereitschaft des CD/MD - Wechslers 26

CD - Magazin laden/entladen 26

Abspielen von CD/MD's 27

Benutzermenü 28

Benutzermenü aufrufen/verlassen 28

Benutzerspeicher (USER) 28

Einstellen der Beleuchtungsfarbe (COLOR)

(nur 4327, 4337) 28

Einstellen der GAL 29

Verhalten bei Telefon Mute (PHONE) 29

Einstellen von DRIVER 30

AUX Eingang (AUX IN) 30

Blickwinkeleinstellung (ANGLE) 30

Servicemenü 31

Anschlußanweisung 32

Ein-/Ausbauanleitung 33

Allgemeine Erläuterung 35

Frequenz - Suchlauf 35

Chain - Suchlauf 35

RDS SYSTEM 35

DOLBY und das doppelte D-Symbol 📄 sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Dolby Rauschunterdrückung ist hergestellt von Dolby Laboratories Licensing Corporation.

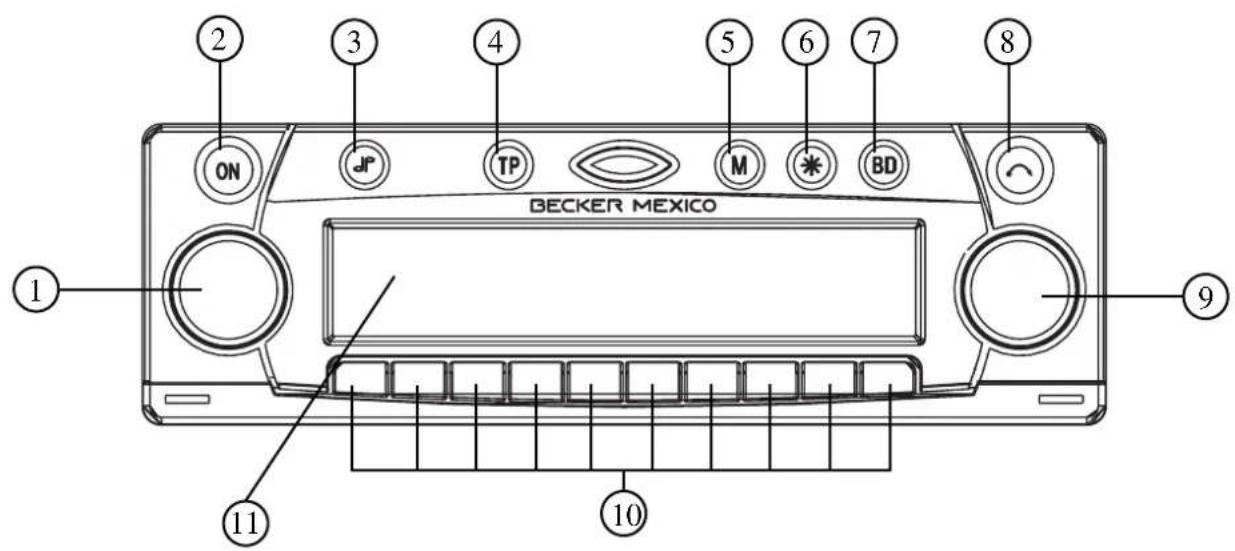

Tasten Übersicht

1 Lautstärkeregler
2 Ein / Ausschalter ( ) ON
3 K l a n t a s t e ( )
4 Verkehrsfunktaste () TP
5 Umschalttaste für Betriebsart ( NM _ode)
6 Funktionstaste ()

7 Umschalttaste für Wellenbereich ( IBD _and)
8 Ausschubtaste für Tape/CD ()
9 Rechter Drehregler
10 Multifunktionstasten
11 Anzeige

Eingabe der Codenummer

Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluß diebstahlgeschützt. Nach dem Einschalten über die Taste rd der Schriftzug CODE, gefolgt von 4 Sternen, angezeigt.

Über die Multifunktionstasten „1-0“ muß die vierstellige Code - Ziffer eingegeben werden.

Beispiel : Codenummer 1530 (die Codenummer ist aus beiliegender CODE CARD zu ersehen).

Codenummer mit den Multifunktionstasten eingeben.

Nach Eingabe der ersten Ziffer erlischt der erste Stern. Nach Eingabe der zweiten Ziffer erlischt der zweite Stern usw. Wurde die 4. Ziffer eingegeben und alle anderen Ziffern jeweils korrekt eingegeben, schaltet sich das Gerät selbständig ein.

Hinweis: Die CODE CARD muß unbedingt außerhalb des Fahrzeuges an einem sicheren Ort aufbewahrt werden. Ein unrechtmäßiger Gebrauch ist somit nicht möglich. Die mitgelieferten Scheibenaufkleber sollten Sie auf die Innenseiten Ihrer Fahrzeugscheiben kleben.

Wurde eine falsche Codenummer eingegeben, wird wieder der Schriftzug CODE mit den vier Sternen angezeigt. Nach dreimaliger falscher Codeeingabe wird WAIT angezeigt, das Gerät ist für ca. 60 Minuten gesperrt. Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten.

Hinweis : Die Wartezeit läuft nur bei eingeschaltetem Gerät ab.

Diebstahlschutz

Mobilfront abnehmen

Als wirksamen Diebstahlschutz kann die Mobilfront (A) vom Gerät entfernt werden.

Hierzu Taste Finger drücken. Das Display klappt nach vorn.

Das Mobilteil kann herausgezogen werden.

Nach Abklappen des Displays wird der Ton auf eine maximal Lautstärke begrenzt. Nach 20 Sekunden ertönt ein Piepton der auf das abgeklappte Bedienteil hinweist. Das Gerät wird Stummgeschaltet. Nach weiteren 10 Sekunden schaltet sich das Gerät aus.

Hinweis: Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben

Beachten: Bitte die Mobilfront nach dem Abnehmen in die mitgelieferte Schutzhülle stecken.

Berühren Sie nicht die Metallkontakte an der Mobilfront oder am Radio.

Mobilfront einsetzen

Die Mobilfront in die linke untere Arretierung einsetzen danach in der rechten unteren Arretierung einrasten. Als nächsten Schritt die Mobilfront nach oben klappen bis sie in den oberen Arretierungen einrastet.

Die Mobilfront kann auch flach aufgesetzt und festgedrückt werden.

Um die korrekte Funktion sicherzustellen, ist darauf zu achten, daß die Mobilfront an den vier Arretierungspunkten komplett eingerastet ist.

Wird eine neue bzw. die Mobilfront eines anderen Gerätes benutzt, muß zur Aktivierung des Gerätes die Codenummer wie zuvor beschrieben eingegeben werden.

Allgemeine Bedienung

Ein- / Ausschalten

Taste ON drücken.

Weitere Ein-/Ausschaltmöglichkeit: Über die Zündung. Beim Einschalten über die Zündung muß das Gerät zuvor auch über die Zündung abgeschaltet worden sein. Nach Abschalten der Zündung kann das Ausschalten des Gerätes, durch Drücken der Taste Catherhalb 3 Sekunden verhindert werden.

Hinweis : Das Gerät kann auch ohne Zündung über die Taste Gänggeschaltet werden, schaltet jedoch nach 1 Stunde selbstständig aus.

Lautstärke einstellen

Lautstärkeregler rechts / links drehen. Die Lautstärke wird angehoben oder abgesenkt. Der aktuell eingestellte Lautstärkewert wird im Display angezeigt.

Stummschaltung

In jeder Betriebsart kann durch Drücken des Lautstärkereglers das Gerät stummgeschaltet werden. Im Display wird MUTE bzw. TP INFO angezeigt. Durch Drücken des Lautstärkereglers, Betriebsartswechsel, Wellenbereichswechsel oder Tape/CD Einschub wird die Stummschaltung aufgehoben.

Klangmenü aktivieren

Taste fücken. Das Klangmenü wird aktiviert. Folgende Funktionen können aufgerufen werden: BASS (Bässe), TREB (Höhen), BAL (Balance), FAD (Fader), LOUD (Loudness) und STEREO (Empfangsoptimierung). Einstellungen der Bässe und Höhen werden für die Wellenbereiche AM/LW, FM, für Verkehrsfunkdurchsagen und Tape/CD - Betrieb getrennt gespeichert (Werte von -7 bis +7). Die Einstellungen für Fader, Balance und Loudness (bei AM/LW kein Loudness) werden für alle Betriebsarten gemeinsam gespeichert (Werte von -7 bis +7).

Allgemeine Bedienung

Bässe einstellen

Taste 📌 und danach Multifunktionstaste „-“ bzw. „+“ drücken. Es wird BASS und der eingestellte Wert angezeigt. Über beide Tasten gewünschte Bässe einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Höhen (Treble) einstellen

Taste 📌 und danach Multifunktionstaste „-“ bzw. „+“ drücken. Es wird TREB und der eingestellte Wert angezeigt. Über beide Tasten gewünschte Höhen einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Balance einstellen

Taste find danach Multifunktionstaste „“ bzw. „“ drücken. Es wird BAL und der eingestellte Wert angezeigt. Über beide Tasten gewünschte Balance einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Fader (Überblendregler)

Taste 🟢 und danach Multifunktionstaste „“ bzw. „“ drücken. Es wird FAD und der eingestellte Wert angezeigt. Über beide Tasten gewünschte Fadereinstellung vornehmen.


Rundfunk - Betrieb

Betriebsart einstellen

Taste M drücken. Es können die Betriebsarten Radio, CD bzw. TAPE, CD/MD-Wechsler (bei angeschlossenem CD/MD-Wechsler) bzw. AUX eingestellt werden. Nach dem ersten Drücken wird die zuletzt eingestellte Betriebsart eingestellt. Sollen die weiteren Betriebsarten angewählt werden, muß die Taste schnell und sooft hintereinander gedrückt werden, bis die gewünschte Betriebsart eingestellt ist. Hinweis : Wechseln Sie z. B. häufig zwischen FM und CD, stellen Sie zuerst FM und dann durch schnelles Drücken CD ein. Drücken Sie danach die Taste Mach einer Pause größer 2 Sekunden, wird nur zwischen FM und CD gewechselt

Wellenbereich einstellen

Taste BD so oft drücken, bis der gewünschte Wellenbereich FM 1, FM 2, AM oder LW eingestellt ist. Beim Wechsel der Wellenbereiche wird jeweils der zuletzt gewählte Sender eingestellt.

Radio-Menü Mode einschalten

Taste Flücken. Der Radio - Menü - Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedrückt, schaltet das Gerät auf die Normalanzeige zurück.

Einstellmöglichkeiten für die Senderwahl

Der gewünschte Sender kann über NBC (Next Best Chain), Sendersuchlauf, Scansuchlauf, Handabstimmung, direkte Frequenzeingabe und Stationstasten eingestellt werden.

NBC (Next Best Chain) Funktion

Bei der NBC Funktion handelt es sich um einen dynamischen Speicher. Um die NBC Funktion aufzurufen, im FM Mode den Radio - Menü - Mode einstellen. Danach Multifunktionstaste „AS“ (Auto Select) sooft drücken bis AUTO NBC angezeigt wird. Der beste Sender wird immer links von der Normalanzeige angezeigt. Um diesen Sender zu übernehmen, rechten Drehregler drücken. Es können durch links-/rechts Drehen des rechten Drehreglers Sender mit besserer/schlechterer Empfangsqualität ausgewählt werden. Der ausgewählte Sender wird durch Drücken des rechten Drehreglers eingestellt. Nach dem Einstellen wird erst nach 8 Sekunden wieder der beste Sender über NBC angezeigt.

Sendersuchlauf FM

Rechten Drehregler links/rechts drehen. Das Radio sucht, je nach eingestellter Suchlaufart, in abfallender/aufsteigender Folge. Um die verschiedenen Suchlaufarten einzustellen im FM Mode den Radio - Menü - Mode einstellen. Danach Multifunktionstaste „AS“ sooft drücken, bis die gewünschte Suchlaufart eingestellt ist: \- SEEK FRQ (Frequenz) Suchlauf über das Frequenzband \- SEEK CHN (Chain) - Suchlauf über Senderketten in alphabetischer Folge Erläuterungen zum Frequenz - Suchlauf auf Seite 35. Erläuterungen zum Chain - Suchlauf auf Seite 35

Rundfunk - Betrieb

Sendersuchlauf AM, LW

Im gewünschten Wellenbereich (AM, LW) rechten Drehregler links/rechts drehen. Das Radio sucht Empfangsfrequenzen in abfallender/aufsteigender Frequenzfolge. Bei AM wird ein 9 kHz und bei LW ein 3 kHz Abstimmraster verwendet.

Scansuchlauf

Im gewünschten Wellenbereich (FM, AM oder LW) rechten Drehregler drücken, SC wird angezeigt. Ein automatischer Sendersuchlauf beginnt. Der erste Durchlauf wird auf einer unempfindlichen, jeder weitere auf einer empfindlichen Stufe durchgeführt. Empfangbare Sender werden 8 Sekunden lang hörbar. Soll das empfangene Programm gehalten werden, rechten Drehregler drücken / drehen. Hinweis : Im Wellenbereich FM wird je nach der eingestellten Suchlaufart ein Frequenz - Scan (Anzeige: SCAN FRQ) bzw. ein Programm - Scan (Anzeige: SCAN CHN) durchgeführt. Bei Einstellung NBC ist kein Scan - Suchlauf möglich.

Direkte Frequenzeingabe

Radio - Menü - Mode einstellen und danach innerhalb 8 Sekunden die Frequenz mit den Multifunktionstasten eingeben.

Program Type Anzeige/Suchlauf (PTY)

Radio - Menü - Mode einstellen und Multifunktionstaste „PT“ drücken. Der Programm Typ des eingestellten Senders wird für 10 Sekunden angezeigt (z. B. POP M = Popmusik). Hat der eingestellte Sender keine PTY - Kennung (siehe auch Seite 36) erscheint NO PTY. Um den Suchlauf zu aktivieren, Radio - Menü - Mode einstellen und Multifunktionstaste „PT“ drücken. Mit der Multifunktionstaste „<“ bzw. „>“ einen der im Moment verfügbaren PTY vorwählen. Innerhalb der nächsten 10 Sekunden den rechten Drehregler drehen. Es wird PTY-SEEK angezeigt. Ist kein Sender mit dem gewählten PTY empfangbar, wird das zuvor gehörte Programm eingestellt. Erfolgt innerhalb 10 Sekunden keine Bedienung, wird auf Stationstastenebene umgeschaltet.

Sender abrufen/speichern FM 1/FM 2

Speichern: Es lassen sich auf FM 1 und FM 2 je 10 Frequenzen oder Programme abspeichern. Zum Abspeichern des gewünschten Senders oder des Programms, Multifunktionstaste 2 - 4 Sekunden drücken. Wird die Multifunktionstaste länger als 4 Sekunden gedrückt wird nur die Frequenz auf die Stationstaste abgespeichert (Anzeige FM-FIX).   Abrufen: Multifunktionstaste „1 - 0“ drücken. Der gespeicherte Sender wird aufgerufen. Kann keine Identifizierung erfolgen, wird gespeicherte Frequenz eingestellt. War auf der Multifunktionstaste nur eine Frequenz abgelegt, wird nach dem Aufruf kein Diversity bzw. keine Programmidentifikation durchgeführt. Es erscheint kurz FM-FIX in der Anzeige.

Rundfunk - Betrieb

Sender abrufen/speichern AM, LW

Abrufen: Multifunktionstaste „1 - 0“ drücken. Der gespeicherte Sender wird aufgerufen. Abspeichern: Es lassen sich jeweils 10 Sender auf Stationstasten speichern. Gewünschten Sender suchen und die Multifunktionstaste drücken, bis die Stationstastennummer angezeigt wird.

Autostore AM, LW

Gewünschten Wellenbereich einstellen. Radio Menü Mode einstellen. Danach Multifunktionstaste „AS“ solange drücken bis AS-SEEK angezeigt wird. Es werden die 10 am besten zu empfangenden Sender in der Reihenfolge ihrer Qualität auf die Stationstasten abgelegt. Im Display wird die Autostore Speicherebene mit AS gekennzeichnet. Um die Autostore Speicherebene zu verlassen Radio Menü Mode einstellen. Danach Multifunktionstaste „AS“ drücken. Das Radio schaltet auf die Stationstastenebene zurück.

Handabstimmung

Radio - Menü - Mode einstellen und danach rechten Drehregler drehen. Es werden 100 kHz (FM und NBC), 9kHz (AM) oder 3kHz (LW) Abstimm- schritte durchgeführt. Bei AM und LW kann durch Drücken des rechten Drehreglers auf Feinabstimmung (1kHz Schritte) geschaltet werden. Nach 10 Sekunden ohne Bedienung wird die Funktion verlassen.

Regionalisierung

Falls die gewählte Sendeanstalt innerhalb ihrer Programmkette Regionalprogramme abstrahlt, wird dies durch eine Regionalkennung angezeigt. Das Kürzel RP signalisiert, daß die eingestellte Sendeanstalt auch Regionalsendungen abstrahlen kann. Die RDS - Diversityfunktion beschränkt sich in diesem Fall auf den eingestellten Regionalbereich. Durch Drücken der Multifunktionstaste „RP“ kann zwischen REG ON (Regionalisierung eingeschaltet) und REG OFF (Regionalisierung ausgeschaltet) ausgewählt werden. Die RDS - Diversityfunktion erfolgt überregional. In diesem Zustand kann es vorkommen, daß ein Umschalten zwischen verschiedenen Regionalsendern erfolgt. Tritt diese Erscheinung auf, muß wieder auf Regionalbetrieb geschaltet werden.

Verkehrsfunk TP (Traffic Program)

Das Verkehrsfunksystem bietet den Vorteil, daß Sie Tape/CD, AM, LW bzw. FM - Sender (die keine spezielle VK - Sender sind) einschalten, und trotzdem aktuelle Verkehrsfunknachrichten empfangen und hören können. Hierzu müssen Sie unbedingt einen Verkehrsfunk - bzw. EON - Sender im Wellenbereich FM eingestellt und den Verkehrsfunk aktiviert haben. Die EON - Funktion wird bei AM und LW nicht unterstützt.

EON - Sender anzeigen / einstellen

Handelt es sich bei dem eingestellten Sender um einen EON - Sender erscheint der Schriftzug EON. Der Sender kann mit Sendersuchlauf, oder mit direkter Frequenzeingabe eingestellt werden.

EON - Sender einschalten/ausschalten

Soll der gewählte EON - Sender bei Verkehrsdurchsagen im FM - Bereich oder Tape/CD - Betrieb aktiviert werden, muß die Taste 📁 lange gedrückt werden, bis das Kürzel TP dargestellt wird. Wird keine VK - Durchsage gewünscht, muß die Taste 📅 lange gedrückt werden, bis das Kürzel TP erlischt.

Verkehrsfunksender anzeigen / einstellen

Handelt es sich bei dem eingestellten Sender um einen Verkehrsfunk - Sender, erscheint das Kürzel T. Der Sender kann mit Sendersuchlauf, oder mit direkter Frequenzeingabe eingestellt werden.

Durchsagebereitschaft ein/ausschalten

Soll der gewählte Verkehrsfunksender bei Verkehrsfunkdurchsagen den AM, LW oder Tape/CD - Betrieb unterbrechen, muß die Taste TP lange gedrückt werden, bis im Display das Kürzel TP dargestellt wird. Wird keine VK - Durchsage gewünscht, muß die Taste 📋 lange gedrückt werden, bis nur das Kürzel T erscheint. Ist kein VK - Sender eingestellt, wird bei Betätigung der Taste ☐r automatische Sendersuchlauf aktiviert und ein VK - Sender eingestellt. Hinweis : Während der VK - Durchsage kann die gewünschte Lautstärkeanhebung über die Lautstärketaste eingestellt werden. Eine momentan gehörte Durchsage kann durch Drücken der Taste während der Durchsage abgebrochen werden. Das Gerät schaltet dann sofort auf die zuvor eingestellte Betriebsart bzw. in den stummgeschalteten Zustand zurück. Die nächste Verkehrsfunkdurchsage wird jedoch wieder durchgeschaltet.

Stummschaltung ein/ausschalten

Nach dem einstellen eines TP - bzw. EON - Senders kann durch kurzes Drücken der Taste ^TP Stummschaltung aktiviert werden. Es erscheint der Hinweis TP INFO. Danach werden nur Verkehrsfunkdurchsagen durchgeschaltet. Durch nochmaliges Drücken der Taste ^TP er durch Drehen des Lautstärkereglers wird die Stummschaltung aufgehoben. Falls kein TP - bzw. EON - Sender eingestellt ist wird bei Betätigen der Taste TP, MUTE angezeigt. Bei MUTE werden keine Verkehrsfunkdurchsagen durchgeschaltet.

Rundfunk - Betrieb

Telefonstummschaltung

Falls im Fahrzeug eine Telefonanlage installiert und die Stummschaltleitung des Autotelefons am Autoradio angeschlossen ist, kann im Benutzermenü (siehe auch Seite 29) das Telefonverhalten eingestellt werden. Bei der Einstellung PH OFF wird das Radio im Falle eines Anrufs stummgeschaltet. Bei der Einstellung PH ON wird der Ton des Telefons im Falle eines Anrufs über das Radiogerät ausgegeben. Dies kann allerdings nur geschehen, wenn eine Freisprecheinrichtung mit Lautsprecherausgang zusätzlich zum Telefon installiert und am Radio angeschlossen ist. In beiden Fällen wird PHONE im Display angezeigt.

Uhrzeit abrufen

Im Wellenbereich FM den Radio - Menü - Mode einstellen. Danach Multifunktionstaste „T“ (Time) drücken. Es wird die momentane Uhrzeit in Stunden und Minuten angezeigt. Diese Anzeige kann jedoch nur erfolgen, wenn die Uhrzeit über RDS empfangen wurde. Wenn keine Uhrzeit empfangen wurde wird --: - angezeigt.

Einlegen / ausschieben von Cassetten

Taste Kurz drücken, das Display klappt nach unten und der Cassetten-schacht wird sichtbar. Cassette mit der Bandseite nach rechts bis zur Rastung einschieben und leicht antippen. Die Cassette wird automatisch eingezogen. Danach das Display wieder nach oben klappen. Das Gerät schaltet automatisch auf Cassettenbetrieb. Im Display wird TAPE und TRACK 1 angezeigt. Wenn sich bereits eine Cassette im Cassettenschacht befindet, Taste Moft drücken bis TAPE im Display erscheint. Um eine Cassette auszuschieben, Taste 450rz drücken, das Display klappt nach unten, und die Cassette wird ausgeschoben und kann entnommen werden. Danach das Display wieder nach oben klappen. Beachten : Beim Ausschalten des Gerätes wird die Cassette nicht ausgeschoben, sie verbleibt im Cassettenschacht.

Spurumschaltung

Am Bandende wechselt die Spur automatisch. Durch kurzes Drücken einer der Multifunktionstasten für Spurumschaltung kann die Bandspur an beliebiger Stelle umgeschaltet werden. Die momentan abgespielte Spur wird im Display angezeigt.

Radio hören während Vor- / Rücklauf

Während des Vor-/ Rücklaufs kann durch Drehen des Lautstärkereglers Radio (FM) durchgeschaltet werden. Eine Bedienung der Radiofunktionen ist jedoch nicht möglich.

Tape - Betrieb

Schneller Vor- / Rücklauf

Während des Cassettenbetriebs kann mit den Multifunktionstasten der schnelle Vor-/ Rücklauf aktiviert werden. Zum Abbrechen der Funktion rechten Drehregler drücken bzw. drehen, Spurumschalttasten oder die Tasten für schnelle Vor-/ Rücklauf drücken.

Musiktitelsuchlauf vor- / rückwärts

Um den Musiktitelsuchlauf vorwärts zu aktivieren rechten Drehregler nach rechts drehen, bis die gewünschte Zahl der zu überspringenden Musikstücke (max. 9) eingestellt ist. Um den Musiktitelsuchlauf rückwärts zu aktivieren rechten Drehregler nach links drehen, bis die gewünschte Zahl der zu überspringenden Musikstücke (max. 9) eingestellt ist. Ein Titelanfang kann nur gefunden werden, wenn sich zwischen den Titeln eine Pause von mindestens 4 Sekunden befindet. Zum Abbrechen der Funktion rechten Drehregler drücken bzw. drehen, die Spurumschalttasten oder die Tasten für schnellen Vor- / Rücklauf drücken.

Dolby NR

Zur Wiedergabe von Cassetten die mit Dolby NR aufgenommenen worden sind, die Multifunktionstaste so oft hintereinander drücken, bis die gewünschte Art der Rauschunterdrückung (Dolby B oder Dolby C) in der Anzeige erscheint. Zur Wiedergabe von nicht dolbysierten Cassetten Taste so oft hintereinander drücken, bis die Dolby NR Anzeige erlischt.

Tape - Betrieb

Skip Blank

Ist Skip Blank aktiv, wird bei leeren Bandstellen, die länger als 10 bis 15 Sekunden sind, ein automatischer Vorlauf aktiviert. Um die Funktion zu aktivieren, Multifunktionstaste „SB“ drücken bis im Display SB angezeigt wird.

Scan - Suchlauf

Um den Scan Suchlauf zu starten rechten Drehregler drücken. Im Display wird SC angezeigt. Jedes Musikstück wird für ca. 10 Sekunden angespielt. Zum Abbrechen der Funktion die Spurumschalttasten oder die Tasten für schnellen Vor-/ Rücklauf drücken.

Reinigung des Cassettenteils

Die Wiedergabequalität von Cassetten läßt, durch unvermeidbare Schmutz- und Staubablagerungen am Tonkopf, mit der Zeit nach. Außerdem verschmutzen die Antriebselemente im Cassettenteil. Sie sollten das Cassettenteil deshalb von Zeit zu Zeit reinigen. Nach jeweils 30 Stunden Laufzeit erscheint im Display der Hinweis CLEAN. Benutzen Sie zur Reinigung eine für Reversebetrieb geeigneten Reinigungscassette. Die Reinigungscassette sollte nach 30 Sekunden wieder entnommen werden. CLEAN

CD - Betrieb

Hinweise zur Compact Disc (CD)

Bei verschmutzter CD kann es zu Tonaussetzern kommen. Um optimalen Klang zu gewährleisten, beachten sie folgendes: - Fassen Sie die CD stets nur an den Kanten an. Berühren Sie nie die Platten- oberfläche und halten Sie sie sauber. - Kleben Sie nichts auf die CD. - Schützen Sie die CD's vor prallem Sonnenlicht und vor Wärmequellen wie Heizungen usw. - Reinigen Sie die CD vor dem Abspielen mit einem im Handel erhältlichen Reinigungstuch, indem Sie von der Mitte nach außen wischen. Lösungsmittel wie Benzin, Verdünner oder andere handelsübliche Reiniger und Antistatiksprays dürfen nicht verwendet werden.

Richtig	Falsch
Falsch	Richtig

Einlegen / ausschieben von CD's

Taste 🚫urz drücken, das Display klappt nach unten und der CD - Schacht wird sichtbar. Die Disc mit der bedruckten Seite nach oben in den CD - Schacht einschieben. Das Gerät zieht die CD automatisch ein und beginnt ab dem ersten Titel die Disc wiederzugeben. Jetzt das Display wieder nach oben klappen. Nach Abspielen des letzten Titels beginnt das Gerät automatisch wieder den ersten Titel der CD wiederzugeben. Wenn sich bereits eine CD im CD - Schacht befindet, Taste Moft drücken bis CD im Display erscheint. Um eine CD auszuschieben, Taste ☑urz drücken, das Display klappt nach unten und die CD wird ausgeworfen. Nun CD entnehmen. Danach das Display wieder nach oben klappen. Beachten : Beim Ausschalten des Gerätes wird die CD nicht ausgeschoben, sie verbleibt im CD - Schacht.

Titelsprung vor- / rückwärts

Rechten Drehregler rechts / links drehen. Ist beim Auslösen der Rücksprungfunktion der Titel länger als 8 Sekunden abgespielt, erfolgt der Rücksprung auf den Anfang des Titels. Durch Weiterdrehen des rechten Drehreglers können mehrere Titel vorwärts oder rückwärts übersprungen werden. Wird der letzte Titel erreicht, erfolgt ein Wechsel auf den ersten Titel. Analog erfolgt ebenfalls ein Wechsel vom ersten auf den letzten Titel.

Scan Suchlauf

Rechten Drehregler drücken, bis im Display der Schriftzug SC erscheint. Alle nachfolgenden Titel der CD werden für jeweils 8 Sekunden angespielt. Zum Beenden des Scansuchlaufs die Drehregler erneut drücken.

Schneller Vor- / Rücklauf

Durch Drücken der Multifunktionstaste „wird der schnelle Vorlauf (hörbar), oder durch drücken der Multifunktionstaste der „schnelle Rücklauf (hörbar) aktiviert. Während dieser Funktion wird die Relativzeit angezeigt. Durch Loslassen der Multifunktionstaste wird der schnelle Vor-/ Rücklauf be- endet. Die Relativzeit wird noch weitere 8 Sekunden angezeigt.

CD - Betrieb

Relativzeit, Titelanzahl und Gesamtspielzeit

Durch Drücken der Multifunktionstaste „T“ wird für ca. 8 Sekunden die Relativzeit des momentan laufenden Titels angezeigt. Durch nochmaliges Drücken der Multifunktionstaste „T“ (innerhalb der 10 Sekunden) wird für ca. 8 Sekunden die Titelanzahl und die Gesamtspielzeit der momentan abgespielten CD angezeigt.

Zufallsgenerator (Random Play)

Durch Drücken der Multifunktionstaste „RP“ wird der Zufallsgenerator aktiviert. Danach werden die Titel der aktuellen CD in beliebiger Reihenfolge abgespielt. In der Anzeige erscheint das Kürzel RP. Nach nochmaligem Drücken der Multifunktionstaste „RP“ wird die Funktion „Zufallsgenerator“ gelöscht.

Direkte Titelanwahl

Durch Drücken der Multifunktionsaste „0“ schaltet das Gerät in den Auswahl - Mode. Es werden die Ziffern 1 - 0 und TRACK__ dargestellt. Mit Hilfe der Multifunktionstasten „1-0“ (es werden nur realistische Ziffern angezeigt) kann ein Titel direkt angewählt werden. Wird ca. 8 Sekunden keine Taste betätigt, schaltet das Gerät in den CD-Menü Mode zurück.

Temperatur Schutzschaltung

Um die Laserdiode vor zu starker Erwärmung zu schützen, ist in diesem Gerät eine Temperatur - Schutzschaltung implementiert. Beim Ansprechen dieser Schutzschaltung erscheint für 8 Sekunden CD TEMP. Es wird auf die zuletzt eingestellte Signalquelle (FM / AM / LW oder CD/MD-Wechsler) zurückgeschaltet. Nach einer Abkühlphase kann der Single CD - Betrieb wieder aufgerufen werden. Sollte die Temperatur aber immer noch zu hoch sein wird wieder auf die zuvor eingestellte Signalquelle zurückgeschaltet. CD TEMP

CD/MD Wechsler - Betrieb

Betriebsbereitschaft des CD/MD - Wechslers

Ist an das Autoradio ein CD/MD - Wechsler angeschlossen, ist dieser betriebsbereit, sobald er mit dem gefüllten CD - Magazin bzw. mit MD's geladen ist. Schließen Sie nach dem Laden die Schiebetür. Die weitere Bedienung erfolgt über die Bedienfront des Autoradios.

CD - Magazin laden/entladen

Zum Entnehmen des CD - Magazins Schiebetür am Wechsler öffnen und Auswurftaste drücken. Das Magazin wird ausgeschoben und kann entnommen werden. Beim Einlegen der CD's in das Magazin bitte Magazinaufdruck beachten. Beachten : Falsch eingelegte CD's werden nicht abgespielt. Hinweis : Um den schnellstmöglichen CD - Wechsel zu gewährleisten, sollte das Magazin durchgehend ab Fach 1 geladen werden.

Abspielen von CD/MD's

Taste Moft drücken, bis der CD/MD - Wechslerbetrieb eingeschaltet ist. Die zuletzt gehörte CD/MD wird an der Stelle angespielt, an der sie vor dem Abschalten verlassen wurde. Die gewünschte CD/MD kann über die Multifunktionstasten „1 - 0“ angewählt werden. Während der Anwählzeit wird CD X LOADING bzw. MD X LOADING angezeigt. Anschließend wird die Magazinfachnummer und die Nummer des laufenden Titels der angewählten CD/MD angezeigt. Ist im angewählten Magazinfach (z.B. Fach 2) keine CD/MD eingelegt, erscheint in der Anzeige kurz NO CD 2 bzw. NO MD 2. Nach Abspielen des letzten Titels einer CD/MD wird automatisch die nächste CD/MD im Magazin angewählt und abgespielt. Weitere Bedienung siehe unter CD - Betrieb (Seite 22): - "Hinweise zur Compact Disc (CD)" auf Seite 22 - "Titelsprung vor-/rückwärts" auf Seite 23 - "Scan Suchlauf" auf Seite 23 - "Schneller Vor-/ Rücklauf" auf Seite 23* - "Relativzeit, Titelanzahl und Gesamtspielzeit" auf Seite 24* - "Zufallsgenerator (Random Play)" auf Seite 24* - "Direkte Titelanwahl" auf Seite 24* Beachten : Bei den mit * gekennzeichneten Punkten, muß zum Erreichen des Untermenüs, vor der Anwahl die Taste 📋drückt werden.

Benutzermenü

Benutzermenü aufrufen/verlassen

Nach Aufrufen des Benutzermenüs können nachstehende Grundeinstellungen auf Ihre persönliche Belange eingestellt werden. USER - Benutzerspeicher GAL - Geschwindigkeitsabhängige Lautstärkeregelung DRIVER - Einstellung Linkslenker/Rechtslenker COLOR - Einstellung der Displayfarbe (nur 4327, 4337) PHONE - Telefonverhalten AUX IN - Einstellung Aux Eingang ANGLE - Blickwinkeleinstellung END - Benutzermenü beenden Das Benutzermenü wird durch Drücken der Taste 🍷inger als 8 Sekunden aufgerufen. Im Display erscheint SEL USER. Innerhalb vier Sekunden muß eine weitere Bedienung erfolgen, sonst beendet sich das Benutzermenü selbst. Zum Beenden des Benutzermenüs mit dem rechten Drehregler END einstellen. Das Benutzermenü wird nach 4 Sekunden beendet. SEL USER

Benutzerspeicher (USER)

Benutzermenü aufrufen, danach mit dem rechten Drehregler USER einstellen. Es kann nun mit den Multifunktionstasten „◀ bzw. „‘zwischen drei verschiedenen Usern ausgewählt werden. Im jeweiligen Benutzerspeicher werden jeweils die Klangeinstellungen und die zuletzt eingestellte Station beim Ausschalten des Gerätes abgespeichert.

Einstellen der Beleuchtungsfarbe (COLOR) (nur 4327, 4337)

Benutzermenü aufrufen, danach mit dem rechten Drehregler COLOR einstellen. Es kann nun mit den Multifunktionstasten „◀ bzw. „‘zwischen roter (RED) und gelber (YEL) Beleuchtungsfarbe ausgewählt werden. Die Einstellung wird sofort nach Betätigen der Multifunktionstaste wirksam.

Einstellen der GAL

Bei der GAL handelt es sich um eine Regelungsschaltung des Autoradios, die je nach Geschwindigkeit des Fahrzeugs, die Lautstärke des Autoradios automatisch anhebt. Dies ergibt eine Kompensation, der bei höherer Geschwindigkeit entstehenden Fahrgeräusche. Benutzermenü aufrufen, danach mit dem rechten Drehregler GAL einstellen. Mit den Multifunktionstasten „◀“ bzw. „▶“ eine Einstellung zwischen GAL OFF und GAL 15 auswählen. Die Einstellung wird automatisch gespeichert.  Es entsprechen: GAL OFF - keine Lautstärkeanhebung GAL 1 - Lautstärkeanhebung setzt bei niedriger Geschwindigkeit ein GAL 15 - Lautstärkeanhebung setzt bei hoher Geschwindigkeit ein Mit der GAL - Einstellungen kann der Start der Lautstärkeanhebung entsprechend der Fahrtgeschwindigkeit festgelegt werden.

Verhalten bei Telefon Mute (PHONE)

Ist eine Telefonanlage mit einer Freisprecheinrichtung im Fahrzeug installiert, kann das Telefongespräch über die Autoradioanlage geführt werden. Somit entfällt der normal zu montierende zusätzliche Lautsprecher. Allerdings müssen die Signalleitungen (NF - Telefon Eingang und Masse - Telefon Eingang) am Autoradio angeschlossen sein (siehe Seite 32). Zur Aktivierung Benutzermenü aufrufen, danach mit dem rechten Drehregler PHONE einstellen. Es kann nun mit den Multifunktionstasten „bzw. „zwischen PH OFF - Telefonmute Schaltung PH ON - Telefongespräch über Autoradio ausgewählt werden. Die Einstellung wird sofort nach Betätigen der Multifunktionstaste wirksam.

Benutzermenü

Einstellen von DRIVER

Bei installiertem Telefon mit Freisprechanlage wird die Wiedergabe des Telefongesprächs über eine Lautsprecherseite wiedergegeben. Mit der Einstellung DRIVER wird die entsprechende Lautsprecherseite (Links- / Rechtslenker) eingestellt. Zur Einstellung Benutzermenü aufrufen. Danach mit dem rechten Drehregler DRIVER einstellen. Mit den Multifunktionstasten „,◀ bzw. „, “zwischen DRV L (Linkslenker) und DRV R (Rechtslenker) auswählen. Die Einstellung wird automatisch gespeichert.

AUX Eingang (AUX IN)

Wenn kein CD/MD Wechsler angeschlossen ist, kann hier auf ON geschaltet werden. Danach kann über die CD - Wechsler NF - Anschlüsse (siehe Seite 32) ein externes Gerät (Discman, Walkman usw.) angesteuert werden. Zur Einstellung Benutzermenü aufrufen, danach mit dem rechten Drehregler AUX IN einstellen. Es kann nun mit den Multifunktionstasten „◀“ bzw. „▶“ zwischen ON und OFF ausgewählt werden. Die Einstellung wird sofort nach Betätigen der Multifunktionstaste wirksam.

Blickwinkeleinstellung (ANGLE)

Benutzermenü aufrufen, danach mit dem rechten Drehregler ANGLE einstellen. Es kann nun mit den Multifunktionstasten „◀ bzw. „‘zwischen vier verschiedenen Blickwinkeleinstellungen (VIEW 1 - 4) für das Display ausgewählt werden. Die Einstellung wird sofort nach Betätigen der Multifunktions-taste wirksam.

Servicemenü aufrufen/verlassen

Im Servicermenü können durch mehrmaliges Drücken des rechten Drehreglers nachstehende Informationen abgerufen werden. TYPE - Anzeige der Modell Nummer SN - Anzeige der Seriennummer DATE - Anzeige des Softwarestandes RESET - Resetauslösung für CDW bzw. MDW GAL - Anzeige der momentanen GAL Anhebung SCD - Daten vom CD Laufwerk (wenn vorhanden) Um das Servicemenü einzustellen, Taste 1Finerhalb 8 Sekunden nach dem Einschalten, solange drücken bis BECKER 1 angezeigt wird. Bei Anwahl des Menüpunkts RESET wird erst nach Betätigung der Multifunktionstaste „0“ der CD/MD- Wechsler Reset durchgeführt. Um das Servicemenü wieder zu verlassen, muß das Gerät ausgeschaltet werden. BECKER 1

Anschlußanweisung

 Achtung! Klemme 30 und Klemme 15 müssen immer getrennt angeschlossen werden, da sonst bei ausgeschaltetem Gerät ein erhöhter Stromverbrauch auftritt. Die Anschlußkammer A ist nicht in allen Fahrzeugtypen gleich. Deshalb vor Einbau unbedingt Spannungen messen.

Kammer A

1 Geschwindigkeitsabhängige Lautstärkeregelung 2 nicht belegt 3 Telefon-Stummschaltung / Freischaltung 4 Dauerplus (Klemme 30) 5 Steuerausgang für Automatikantenne/Verstärker 6 Beleuchtung (Klemme 58) 7 Geschaltetes Plus (Klemme 15) 8 Masse (Klemme 31)

Kammer B

1 Lautsprecher hinten rechts + 2 Lautsprecher hinten rechts 3 Lautsprecher vorne rechts + 4 Lautsprecher vorne rechts - 5 Lautsprecher vorne links + 6 Lautsprecher vorne links - 7 Lautsprecher hinten links + 8 Lautsprecher hinten links -

Kammer C1

1 LineOut hinten links 2 LineOut hinten rechts 3 N F M a s s e 4 LineOut vorne links 5 LineOut vorne rechts 6 nicht belegt

Kammer C2

7-12 Spezifischer Anschluß für Becker CD - Wechsler/ Sony MD - Wechsler

Kammer C3

13 NF - Telefon Eingang 14 Masse - Telefon Eingang 15-17 Spezifischer Anschluß für Becker CD - Wechsler/ Sony MD - Wechsler 18 CD NF Masse (AUX) 19 CD NF links (AUX) 20 CD NF rechts (AUX)

Ein-/ Ausbauanleitung

Bei diesem Autoradio ist eine Universalhalterung für DIN-Einbauschächte integriert. Ein Einbaurahmen ist nicht notwendig. Das Gerät wird in den Einbauschacht eingeschoben und mit den mitgelieferten Schiebern fixiert. Zum Einbau elektrische Anschlüsse herstellen. Jetzt das Gerät in den Einbauschacht schieben. Danach Schieber in die Öffnungen an der Front des Gerätes bis zur ersten Rastung einschieben (Abbildung A). Jetzt wie in Abbildung B gezeigt das Radio, durch Ziehen an beiden Schiebern, verriegeln. Danach die Schieber entfernen.

Ein-/ Ausbauanleitung

Für den Ausbau muß das Gerät zuerst entriegelt werden. Dazu die beiden Schieber wie in Abbildung A gezeigt bis zur zweiten Rastung einschieben. Danach das Gerät an beiden Schiebern herausziehen. (Abbildung C). Nun die Schieber durch Drücken der Federn rechts und links des Gerätes entfernen. Wenn das Gerät bereits in einem anderen Fahrzeug verbaut war, müssen eventuell vor dem Einbau die Federn des Gerätes ver- stellt werden. Zum Verstellen der Feder Schieber wie in Abbildung D gezeigt einschieben und danach wie in Abbildung E gezeigt verstellen (Schieber leicht in Richtung 1 drücken und gleichzeitig den Schieber in Richtung 2 bewegen).

Allgemeine Erläuterung

Frequenz - Suchlauf

Beim Frequenz - Suchlauf werden die empfangbaren Frequenzen in abfallender/aufsteigender Frequenzfolge gesucht. Es wird jede Empfangbare Frequenz eingestellt. Für den Suchlauf wird ein 100 kHz Abstimmraster verwendet.

Chain - Suchlauf

Beim Chain - Suchlauf können alle empfang- und identifizierbaren RDS - Programme auf FM in alphabetisch abfallender bzw. aufsteigender Reihenfolge angewählt werden.

RDS SYSTEM

Dieses Autoradio bietet die Möglichkeit, im UKW-Bereich RDS-Signale (RDS = Radio - Daten - System) zu empfangen. RDS ist ein Verfahren, unhörbare Zusatzinformationen im UKW - Hörrundfunkbereich zu übertragen. Das heißt, daß die Sendeanstalt Informationen übermittelt, anhand derer das Autoradio eine Auswertung vornehmen kann.

EON (Enhanced Other Network)

Bei EON (Enhanced Other Network) handelt es sich um unhörbare Informationen, die innerhalb des RDS-Datensignals übertragen werden. Das EON Verkehrsfunksystem besteht im wesentlichen darin, auch aktuelle Verkehrsfunkdurchsagen aus Programmen zu hören, die momentan nicht eingestellt sind, aber zu der eingestellten Programmkette gehören. Hierzu übertragen einige Rundfunkanstalten in Ihren Programmen EON Informationen anderer Programme, die Verkehrsfunkinformationen abstrahlen.

PTY (Program Type)

Über den PTY ist es möglich, bestimmte Programm Typen wie z.B. Sport, Popmusik, Klassik usw. auszuwählen. Der PTY wird über den RDS - Sender abgestrahlt, sofern diese Funktion bei der Sendeanstalt installiert ist. Es kann der Programmtyp des eingestellten Senders angezeigt bzw. ein Suchlauf auf einen bestimmten PTY - Sender durchgeführt werden. Beispiele für Programm Typen sind:

NEWS	Nachrichtendienste	POP M	Popmusik
AFFAIRS	Politik und Zeitgeschehen	ROCK M	Rockmusik
INFO	Spezielle Wortprogramme	SCIENCE	Wissenschaft
EDUCATE	Lernen und Weiterbildung	LIGHT M	Leichte Musik
DRAMA	Hörspiel und Literatur	CLASSICS	Klassische Musik
CULTURE	Kultur, Kirche, Gesellschaft	EASY M	Unterhaltungsmusik
VARIED	Unterhaltendes Wort	SPORT	Sport
OTHER M	Spezielle Musikprogramme	WEATHER	Wetterbericht
FINANCE	Finanzinformationen	CHILDPRG	Kinderprogramme
SOCIAL	Sozialberichte	RELIGION	Religiöse Berichte
PHONE IN	Interviews	TRAVEL	Reiseberichte
LEISURE	Freizeitberichte	JAZZ	Jazzmusik
COUNTRY	Countrymusic	NATION M	Volksmusik
OLDIES	Oldies	FOLK	Folklore Musik
DOCUMENTDokumentationen		NO PTY	Kein PTY

Technische Daten

Wellenbereiche : FM 87,5 MHz - 108 MHz AM 531 kHz - 1620 kHz LW 153 kHz - 282 kHz Übertragungsbereich : 50 Hz - 14 kHz bei Cassette 20 Hz - 20 kHz bei CD/MD - Betrieb 30 Hz - 15 kHz bei FM 50 Hz - 2,5 kHz bei AM, LW Ausgangsleistung : 4 x 1 8 W a t t Leitungsquerschnitt : min. 0,75 mm² Lautsprecherimpedanz: m i n . 4 Ω Line out : 4 x analog Line Out (Ua max 3Veff bei 10 kΩ) GAL : Um die GAL zu nutzen, muß vom elektronischen Tacho des Fahrzeugs eine Rechteckspannung mit einer massebezogenen Amplitude von +4 V - +12 V anliegen. Die Anhebung erfolgt in 7 Stufen a 2,5 dB. Antenne : Impedanz 50 Ω NF-Telefon Eingang : Max. Eingangsspannung 8 V (falls Störungen auftreten, sollte ein handelsüblicher 1 : 1 Übertrager in die Signalleitung eingeschleift werden). AUX - Eingang : 16 kΩ Eingangswiederstand, max. Eingangsspannung 1,7 Veff Telefon Mute : Low aktiv Pegel < 2 Volt Versorgungsspannung : 1 2 V o l t CD/MD Anschluß : Es lassen sich die Becker CD - Wechsler Silverstone 2630 und Silverstone 2660 oder die Sony MD Wechsler MDX 60 bzw. MDX61 anschließen. Abspielbare CD's : Es können nur CD's die der DIN EN 60908 entsprechen verwendet werden. Der Einsatz von 8 cm CD's mit Adapter ist nicht zu empfehlen

MERKBLATT

Sehr geehrter Rundfunkteilnehmer! Dieser Rundfunkempfänger darf gemäß gültiger EG-Richtlinien von jedermann betrieben werden. Dieses Gerät entspricht den zur Zeit geltenden europäischen bzw. harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, daß die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. Das bedeutet, daß Störungen bei anderen elektrischen/elektronischen Geräten durch Ihr Gerät sowie störenden Beeinflussungen Ihres Gerätes durch andere elektrische/elektronische Geräte weitgehend vermieden werden.

Gültige Kennzeichnungen sind:

-CE- Zeichen für das Inverkehrbringen entsprechend europäischer Richtlinie 89/336/EWG. -e - Zeichen entsprechend europäischer Kfz - EMV - Richtlinie 95/54/EG genehmigt weiterhin den Betrieb in Kraftfahrzeugen (Klassen M, N und O) die nach dem 1 Januar 1996 ihre Typzulassung erhalten haben C ∈ e 1 021337
