Produkttyp	Autoradio mit CD/MD-Player und Kassettendeck
Marke	Becker
Modell	Mexico PRO CC 4527
Abmessungen (ca.)	1-DIN (180 mm x 50 mm x 160 mm)
Gewicht (ca.)	1,5 kg
Stromversorgung	12 V Gleichspannung (Klemme 30: Dauerplus, Klemme 15: geschaltetes Plus)
Ausgangsleistung	4 x 18 Watt (max.)
Empfangsbereiche	FM (87,5–108 MHz), AM (531–1620 kHz), LW (153–282 kHz), SW (5800–6250 kHz)
RDS-Funktionen	PTY, Radiotext, Regionalisierung, Verkehrsfunk TP, Dynamisches Autostore (FM-DAS)
Wiedergabemedien	CD, MD, Kassette (TAPE), CD/MD-Wechsler (optional)
Klangeinstellungen	Bass, Höhen, Balance, Fader, Loudness, Subwoofer-Lautstärke, Empfangsoptimierung (AUT/ST/MON)
Diebstahlschutz	Abnehmbare Mobilfront mit Code-Eingabe (CODE-Karte erforderlich)
Reinigung Kassettenteil	Nach ca. 30 Stunden Laufzeit erscheint CLEAN; Reinigung mit geeigneter Reinigungskassette
CD-/MD-Reinigung	Disc vor Abspielen mit Reinigungstuch von innen nach außen reinigen; keine Lösungsmittel
Besondere Funktionen	Geschwindigkeitsabhängige Lautstärkeregelung (GAL), Telefonstummschaltung, AUX-Eingang, Displayfarben (rot/gelb)
Fernbedienung	Infrarot-Fernbedienung (optional) mit zwei Bedienebenen
Anschlüsse (Rückseite)	4-Kanal-Lautsprecherausgang, Line Out (vorn/hinten/Subwoofer), AUX-Eingang, Telefon-Eingang, CD-Wechslersteuerung
Einbau	DIN-Schacht, universelle Halterung, kein Einbaurahmen nötig
Betriebstemperatur	−10 °C bis +60 °C (bei CD-Betrieb: Temperaturschutzschaltung)
Zubehör (im Lieferumfang)	CODE-Karte, Schutzbeutel für Mobilfront, Schieber für Einbau, Scheibenaufkleber

Häufig gestellte Fragen - Mexico PRO CC 4527 BECKER

Wie gebe ich den Code ein, wenn das Gerät nach Stromunterbrechung gesperrt ist?

Nach dem Einschalten erscheint CODE und vier Blöcke. Geben Sie die vierstellige Codenummer mit den Multifunktionstasten 1-0 ein. Nach korrekter Eingabe schaltet das Gerät sich ein. Bei drei Fehleingaben erscheint WAIT für 60 Minuten. Die CODE-Karte immer außerhalb des Fahrzeugs aufbewahren.

Wie kann ich die Mobiltfront abnehmen und wieder einsetzen?

Drücken Sie die Taste Eject (für Datenträger), das Display klappt nach vorne. Ziehen Sie die Mobilfront heraus. Zum Einsetzen: linke untere Arretierung einhaken, dann rechte untere, zum Schluss nach oben klappen, bis alle vier Arretierungen einrasten. Nicht während der Fahrt geöffnet lassen.

Wie stelle ich den Verkehrsfunk (TP) ein?

Drücken Sie die Taste TP für 2 Sekunden, um das TP-Menü zu aktivieren. Mit der Multifunktionstaste TP schalten Sie die automatische Verfolgung ein (ON) oder programmieren einen bestimmten TP-Sender. Verkehrsfunkdurchsagen unterbrechen andere Quellen automatisch.

Wie kann ich die Lautstärke automtisch an die Fahrgeschwindigkeit anpassen?

Rufen Sie das Benutzermenü auf (Taste 2 länger als 4 Sekunden). Wählen Sie GAL und stellen Sie einen Wert zwischen 00 (keine Anhebung) und 15 (Anhebung bei hoher Geschwindigkeit) ein. Das Autoradio benötigt dazu ein Geschwindigkeitssignal vom Fahrzeugtacho.

Welche Reinigung ist für das Kassettendeck empfohlen?

Nach ca. 30 Stunden Laufzeit erscheint CLEAN. Verwenden Sie eine für Reversebetrieb geeignete Reinigungskassette und lassen Sie sie maximal 30 Sekunden laufen. Danach entnehmen.

Kann ich eine CD mit 8 cm Durchmesser abspielen?

Es wird nicht empfohlen, 8-cm-CDs mit Adapter abzuspielen. Verwenden Sie nur CDs, die der Norm DIN EN 60908 entsprechen. Normale 12-cm-CDs sind problemlos.

Wie ändere ich die Displayfarbe?

Nur bei Modellen ohne 4625: Rufen Sie das Benutzermenü auf (Taste 2 länger als 4 Sekunden), wählen Sie COL und schalten Sie zwischen RED (rot) und YEL (gelb) um. Die Einstellung wird automatisch gespeichert.

Wie speichere ich Sender auf die Stationstasten (FM-STT)?

Stellen Sie den gewünschten Sender ein. Drücken Sie die gewünschte Multifunktionstaste (1-9) für 2-4 Sekunden, bis ein Signalton ertönt. Für Speicherplätze 10-27 drücken Sie zusätzlich die Taste PAGE (im Display über Pfeil erreichbar). Bei längerem Drücken (über 4 Sekunden) wird nur die Frequenz gespeichert (FIX).

Was bedeutet die Anzeige 'CLEAN'?

CLEAN erscheint nach ca. 30 Stunden Kassettenspielzeit und erinnert an die Reinigung des Tonkopfes und der Antriebselemente. Führen Sie die Reinigung mit einer geeigneten Reinigungskassette durch.

Wie schließe ich ein externes Gerät (z.B. MP3-Player) an den AUX-Eingang an?

Rufen Sie das Benutzermenü auf (Taste 2 länger als 4 Sekunden) und schalten Sie AUX auf ON. Verbinden Sie das externe Gerät über die AUX-Eingänge (NF links/rechts, NF-Masse) auf der Rückseite (Kammer C3). Danach können Sie die Betriebsart AUX über die Funktionstaste 1 anwählen.

BEDIENUNGSANLEITUNG Mexico PRO CC 4527 BECKER

Inhaltsverzeichnis 2

Tasten Übersicht 4

Diebstahlschutz 5

Eingabe der Codenummer 5

Mobilfront abnehmen 6

Mobilfront einsetzen 6

Allgemeine Bedienung 7

Ein- / Ausschalten 7

Lautstärke einstellen 7

Stummschaltung

Klangmenü aktivieren 7

Bässe einstellen 8

Höhen (Treble) einstellen 8

Balance einstellen 8

Fader (Überblendregler) 8

Loudness ein-/ausschalten 9

Linear-Einstellung 9

Subwoofer bzw. Centerspeaker Lautstärke einstellen 9

Empfangsoptimierung einstellen 10

Rundfunkbetrieb

Betriebsart einstellen 11

Wellenbereich einstellen 11

Radio-Menü Mode einschalten 11

Einstellmöglichkeiten für die Senderwahl 12

Dynamisches Autostore (FM-DAS) 12

Sendersuchlauf FM 13

Sendersuchlauf AM, LW, SW 13

Scansuchlauf 13

Direkte Frequenzeingabe FM 14

Direkt Frequenzeingabe AM, LW, SW 14

Program Type Auswahl (PTY) 14

PTY Anzeige ein- / ausschalten 14

Sender abrufen/speichern FM-STT 15

Sender abrufen/speichern AM, LW, SW 15

Autostore AM, LW, SW 16

Handabstimmung FM 16

Handabstimmung AM, LW, SW 16

Regionalisierung 17

Regionalisierung ein- / ausschaften 17

Frequenzanzeige ein- / ausschalten 18

Radiotext ein - / ausschalten 18

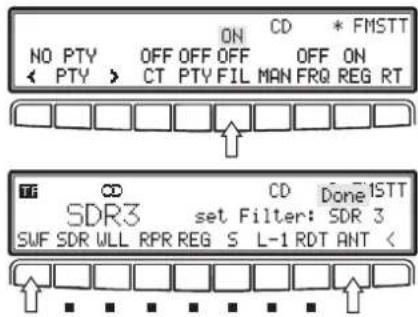

Programmfilterung 19

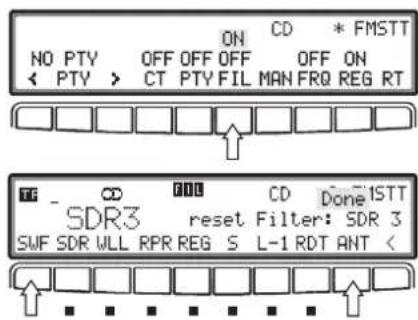

Programmfilterung aufheben 19

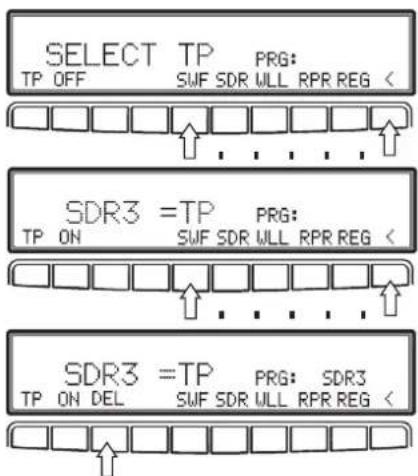

Verkehrsfunk TP (Traffic Program) 20

TP - Menü aktivieren/verlassen 21

Automatische Verfolgung einstellen 21

Direkte Programmierung einstellen/löschen 21

Stummschaltung ein/ausschalten 22

TP ausschalten 22

TP - Durchsageabbruch 22

TP - Durchsagelautstärke 22

Telefonstummschaltung 23

Uhrzeit abrufen 23

Tape-Betrieb 24

Einlegen / ausschieben von Cassetten 24

Spurumschaltung 24

Inhaltsverzeichnis

Radio hören während Vor-/ Rücklauf 24

Schneller Vor-/ Rücklauf 25

Musiktitelsuchlauf vor- / rückwärts 25

Dolby NR 25

Skip Blank 26

Scan - Suchlauf 26

Reinigung des Cassettenteils 26

CD/MD - Betrieb 27

Hinweise zur Compact Disc (CD) 27

Einlegen / ausschieben von CD/MD's 27

Titelsprung vor-/rückwärts 28

Scan Suchlauf 28

Schneller Vor-/ Rücklauf 28

Titelanzahl und Gesamtspielzeit 29

Zufallsgenerator (Random Play) 29

Titelwiederholung (Repeat) 29

Direkte Titelanwahl 30

Temperatur Schutzschaltung 30

CD/MD Wechsler - Betrieb

Betriebsbereitschaft des CD/MD - Wechslers 31

CD - Magazin laden/entladen 31

Abspielen von CD/MD's 32

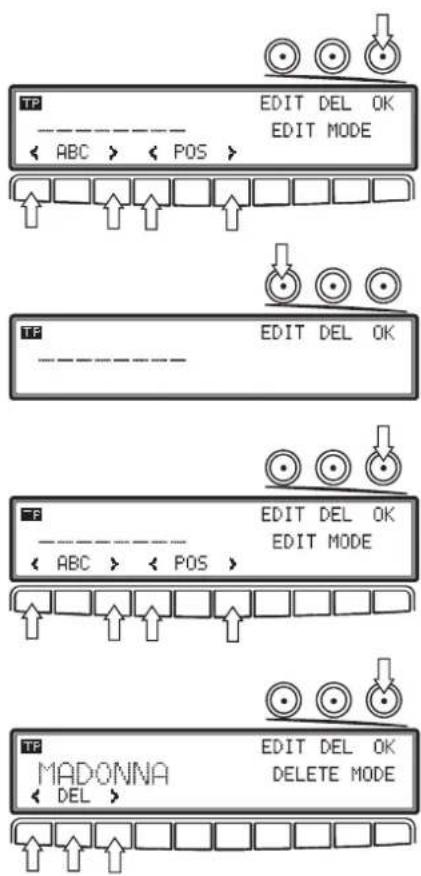

Namensgebung einer CD 33

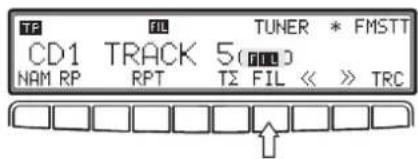

Titelfilterung bei CD 34

Benutzermenü

Benutzermenü aufrufen/verlassen 35

Benutzerspeicher (US) 35

Suchlaufart Einstellung (SEK) 36

Einstellen der GAL 36

Verhalten bei Telefon Mute (TEL) 37

Einstellen der Lenkerseite (DRV) 37

Einstellen der Displayfarbe (COL) (nicht bei 4625) 37

Favoriten Einstellung (FAV) 38

AUX Eingang (AUX) 38

Display Einstellung (LCD) (nicht bei 4625) 39

Servicemenü 40

Fernbedienung (Option) 41

Anschlußanweisung 42

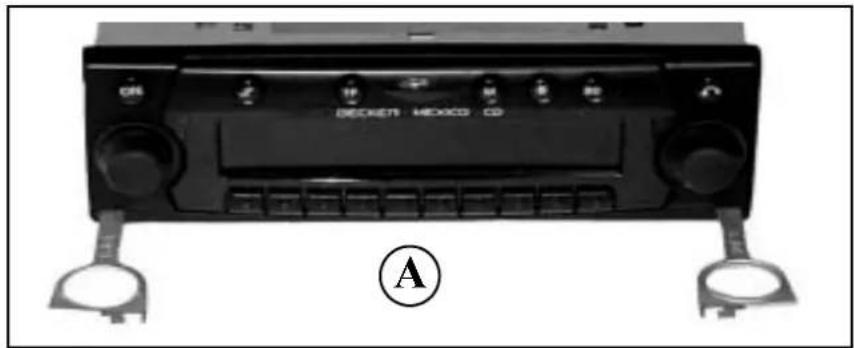

Ein-/Ausbauanleitung 43

Allgemeine Erläuterung 45

Frequenz - Suchlauf 45

Namen - Suchlauf 45

Senderketten - Suchlauf 45

RDS SYSTEM 45

DOLBY und das doppelte D-Symbol 📁 sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Dolby Rauschunterdrückung ist hergestellt von Dolby Laboratories Licensing Corporation.

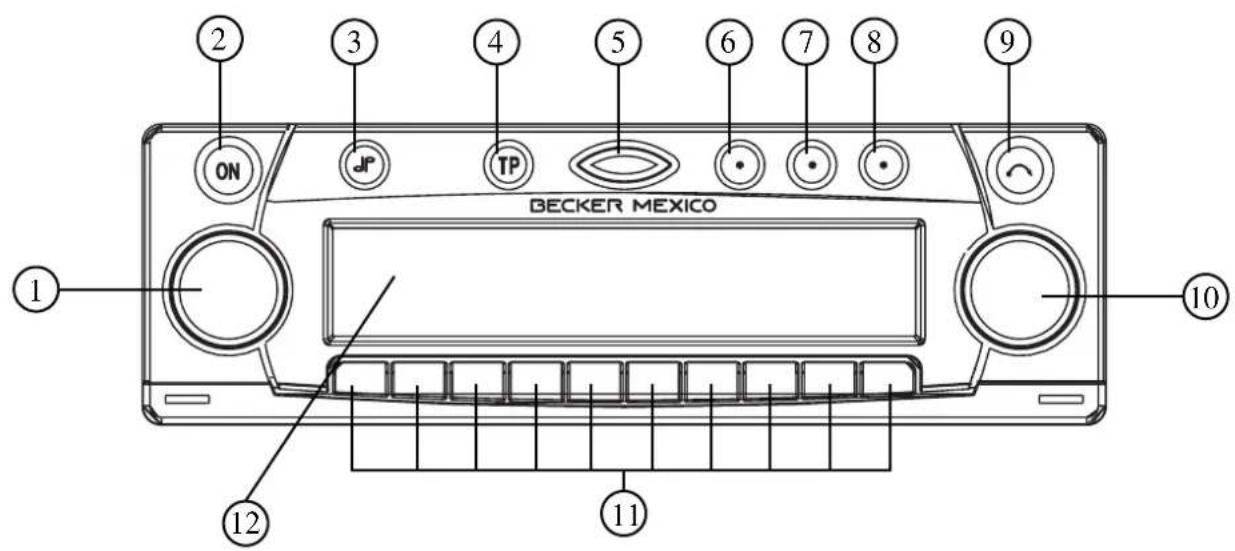

Tasten Übersicht

1 Lautstärkeregler
2 Ein / Ausschalter () ON
3 K l a n t a s t e ( )
4 Verkehrsfunktaste ( ) TP
5 Infrarotempfänger
6 Funktionstaste 1
7 Funktionstaste 2
8 Funktionstaste 3

9 Ausschubtaste für CD/MD ()
10 Rechter Drehregler
11 Multifunktionstasten
12 Anzeige

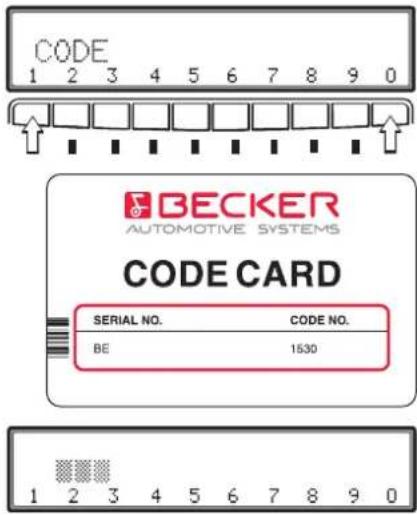

Eingabe der Codenummer

Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluß diebstahlgeschützt. Nach dem Einschalten über die Taste rd der Schriftzug CODE, gefolgt von 4 Blöcken, angezeigt.

Über die Multifunktionstasten „1-0“ muß die vierstellige Code - Ziffer eingegeben werden.

Beispiel : Codenummer 1530 (die Codenummer ist aus beiliegender CODE CARD zu ersehen).

Codenummer mit den Multifunktionstasten eingeben.

Nach Eingabe der ersten Ziffer erlischt der erste Block. Nach Eingabe der zweiten Ziffer erlischt der zweite Block usw. Wurde die 4. Ziffer eingegeben und alle anderen Ziffern jeweils korrekt eingegeben, schaltet sich das Gerät selbständig ein.

Hinweis: Die CODE CARD muß unbedingt außerhalb des Fahrzeuges an einem sicheren Ort aufbewahrt werden. Ein unrechtmäßiger Gebrauch ist somit nicht möglich. Die mitgelieferten Scheibenaufkleber sollten Sie auf die Innenseiten Ihrer Fahrzeugscheiben kleben.

Wurde eine falsche Codenummer eingegeben, wird wieder der Schriftzug CODE mit den vier Sternen angezeigt. Nach dreimaliger falscher Codeeingabe wird WAIT angezeigt, das Gerät ist für ca. 60 Minuten gesperrt. Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten.

Beachten : Die Wartezeit läuft nur bei eingeschaltetem Gerät ab.

Diebstahlschutz

Mobilfront abnehmen

Als wirksamen Diebstahlschutz kann die Mobilfront (A) vom Gerät entfernt werden.

Hierzu Taste träger drücken (Datenträger verbleibt im Gerät). Das Display klappt nach vorn.

Das Mobilteil kann herausgezogen werden.

Nach Abklappen des Displays wird der Ton auf eine maximal Lautstärke begrenzt. Nach 20 Sekunden ertönt ein Piepton der auf das abgeklappte Bedienteil hinweist. Das Gerät wird Stummgeschaltet. Nach weiteren 10 Sekunden schaltet sich das Gerät aus.

Hinweis: Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben

Beachten : Bitte die Mobilfront nach dem Abnehmen in die mitgelieferte Schutzhülle stecken.

Berühren Sie nicht die Metallkontakte an der Mobilfront oder am Radio.

Mobilfront einsetzen

Die Mobilfront in die linke untere Arretierung einsetzen danach in der rechten unteren Arretierung einrasten. Als nächsten Schritt die Mobilfront nach oben klappen bis sie in den oberen Arretierungen einrastet.

Die Mobilfront kann auch flach aufgesetzt und festgedrückt werden.

Um die korrekte Funktion sicherzustellen, ist darauf zu achten, daß die Mobilfront an den vier Arretierungspunkten komplett eingerastet ist.

Wird eine neue bzw. die Mobilfront eines anderen Gerätes benutzt, muß zur Aktivierung des Gerätes die Codenummer wie zuvor beschrieben eingegeben werden.

Allgemeine Bedienung

Ein- / Ausschalten

Taste ON drücken.

Weitere Ein- / Ausschaltmöglichkeit: Über die Zündung. Beim Einschalten über die Zündung muß das Gerät zuvor auch über die Zündung abgeschaltet worden sein. Nach Abschalten der Zündung kann das Ausschalten des Gerätes, durch Drücken der Taste Innerhalb 3 Sekunden verhindert werden.

Hinweis: Das Gerät kann auch ohne Zündung über die Taste Gänggeschaltet werden, schaltet jedoch nach 1 Stunde selbstständig aus.

Lautstärke einstellen

Lautstärkeregler rechts / links drehen. Die Lautstärke wird angehoben oder abgesenkt. Der aktuell eingestellte Lautstärkewert wird im Display angezeigt.

Stummschaltung

In jeder Betriebsart kann durch Drücken des Lautstärkereglers das Gerät stummgeschaltet werden. Im Display wird MUTE bzw. TP INFO (Seite 22) angezeigt.

Durch Drücken des Lautstärkereglers, Betriebsartswechsel, Wellenbereichswechsel oder MD/CD/TAPE Einschub wird die Stummschaltung aufgehoben.

Klangmenü aktivieren

Taste Fücken. Das Klangmenü wird aktiviert. Folgende Funktionen können aufgerufen werden: BASS (Bässe), TREB (Höhen), BAL (Balance), FAD (Fader), LOUD (Loudness) und STEREO (Empfangsoptimierung). Einstellungen der Bässe und Höhen werden für die Wellenbereiche AM, FM, für Verkehrsfunkdurchsagen MD/CD/TAPE - und CDC/MDC - Betrieb getrennt gespeichert. Die Einstellungen für Fader, Balance und Loudness werden für alle Betriebsarten gemeinsam gespeichert.

Allgemeine Bedienung

Bässe einstellen

Taste 📞 und danach Multifunktionstaste (unter BASS) „-“ bzw. „+“ drücken. Über beide Tasten gewünschte Bässe einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Höhen (Treble) einstellen

Taste 📞 und danach Multifunktionstaste (unter TREBLE) „-“ bzw. „+“ drücken. Über beide Tasten gewünschte Höhen einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

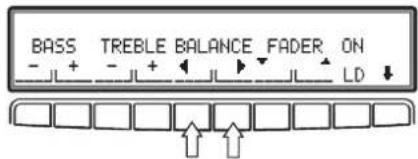

Balance einstellen

Taste ftd danach Multifunktionstaste, "bzw.," drücken. Über beide Tasten gewünschte Balance einstellen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Fader (Überblendregler)

Taste fdd danach Multifunktionstaste, "bzw.," drücken. Über beide Tasten gewünschte Fadereinstellung vornehmen.

Mittelstellung: Beide Tasten gleichzeitig drücken.

Allgemeine Bedienung

Loudness ein-/ausschalten

Taste 📞 und danach Multifunktionstaste „LD“ drücken. Die Loudness wird ON (ein) / OFF (aus) schalten.

In den Wellenbereichen AM, LW, SW ist Loudness abgeschaltet.

Linear-Einstellung

Taste Flange gedrückt halten, bis ein Signalton ertönt. Die Klangwerte der eingestellten Signalquelle (z. B. Radio/FM) werden auf einen Mittelwert eingestellt.

Taste Flange gedrückt halten bis zwei Signaltöne ertönt sind. Alle Klangwerte der Signalquellen Radio, CD/MD/TAPE und CDC/MDC werden auf einen Mittelwert eingestellt.

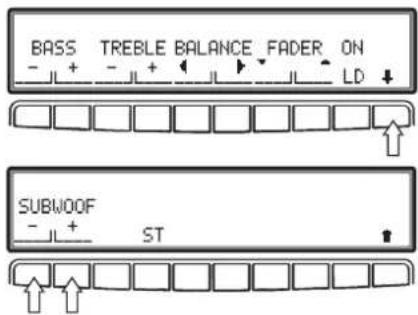

Subwoofer bzw. Centerspeaker Lautstärke einstellen

Im Klangmenü Multifunktionstaste „* drücken.

Jetzt Multifunktionstaste „-“ bzw. „+“ drücken. Über beide Tasten gewünschte Subwoofer Lautstärke einstellen.

Im Display wird die Veränderung der Subwooferlautstärke zur momentan eingestellten Lautstärke optisch dargestellt.

Ua max. 3Veff regelbar um +/- 12,5 dB (zur momentan eingestellten Lautstärke) bei 10 kΩ.

Allgemeine Bedienung

Empfangsoptimierung einstellen

Um empfangsbedingte Störungen und Reflexionen zu unterdrücken, können drei verschiedene Einstellungen zur Empfangsoptimierung eingestellt werden. Im Klangmenü Multifunktionstaste „„“ drücken. Multifunktionstaste „ST“, „AUT“ bzw. „MON“ im Klangmenü so oft drücken, bis die gewünschte Optimierung eingestellt ist.

AUT: (Auto) Einstellung für Normalbetrieb - d.h. das Gerät schaltet je nach Empfangslage von Stereo auf Mono und zurück (bietet für fast alle Empfangsgebiete die optimale Einstellung).

ST: (Stereo) Einstellung für außergewöhnliche Empfangssituationen - d.h. das Gerät ist ständig auf Stereo eingestellt (z.B. für Privatsender im Stadtgebiet) MON: (Mono) Einstellung für Empfangssituationen bei denen ständig Reflexionen auftreten - d.h. das Gerät ist ständig auf Mono eingestellt.

Die Einstellung wird sofort nach Drücken der Multifunktionstaste „ST“, „AUT“ bzw. „MON“ wirksam und bleibt auch beim Ausschalten erhalten.

Betriebsart einstellen

Funktionstaste 1 drücken. Es können die Betriebsarten Tuner, MD bzw. CD bzw. TAPE oder CD/MD-Wechsler (bei angeschlossenem CD/MD-Wechsler) eingestellt werden.

Nach dem ersten Drücken wird die zuletzt eingestellte Betriebsart eingestellt. Sollen die weiteren Betriebsarten angewählt werden, muß die Funktionstaste 1 schnell und sooft hintereinander gedrückt werden, bis die gewünschte Betriebsart eingestellt ist.

Hinweis: Wechseln Sie z. B. häufig zwischen FM und CDC, stellen Sie zuerst FM und dann durch schnelles Drücken CDC ein. Drücken Sie danach die Funktionstaste mit einer Pause größer 2 Sekunden, wird nur zwischen FM und CDC gewechselt

Wellenbereich einstellen

Funktionstaste 3 so oft drücken, bis der gewünschte Wellenbereich FM-DAS (Dynamisches Autostore), FM-STT (FM Stationstasten), AM, LW oder SW eingestellt ist.

Beim Wechsel der Wellenbereiche wird jeweils der zuletzt gewählte Sender eingestellt.

Radio-Menü Mode einschalten

Im Radio Betrieb Funktionstaste 2 drücken. Der Radio - Menü - Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedrückt, schaltet das Gerät auf die Normalanzeige zurück.

Rundfunkbetrieb

Einstellmöglichkeiten für die Senderwahl

Der gewünschte Sender kann über Dynamisches Autostore, Sendersuchlauf, Scansuchlauf, Handabstimmung, direkte Frequenzeingabe und Stationstasten eingestellt werden.

Dynamisches Autostore (FM-DAS)

Im FM-DAS Betrieb werden alle empfangbaren Sender alphabetisch geordnet über den Multifunktionstasten angezeigt.

Im User Menü (Seite 38) läßt sich mit Hilfe der Favoriten Einstellung die Sortierung auf die Hörgewohnheiten des Benutzers anpassen.

Der gewünschte Sender wird eingestellt, indem die Taste unterhalb der Abkürzung der Sendeanstalt gedrückt wird. Strahlt der gewählte Sender mehrere Programme/Regionalprogramme aus, kann in einem automatisch eingeblendeten Untermenü das gewünschte Programm gewählt werden. Wurde in der Vergangenheit bereits ein Programm dieser Senderkette gewählt, wird das zuletzt gespeicherte ohne weitere Programmeingabe übernommen.

Das Zeichen > bedeutet, daß durch Druck auf diese Tasten weitere Sender angezeigt und ausgewählt werden können.

Werden Sendernamen zur Übertragung von Werbung oder Nachrichten mißbraucht, wird dieser Sender statt mit dem Namenskürzel mit L-1... L-Z (L = Local) bezeichnet. Dies verhindert ein ständiges Wechseln in der unteren Anzeigenleiste. Beim Anwählen eines Senders wird dieser mit einem Stern (z.B. L*1) gekennzeichnet.

Bei der ermaligen Inbetriebnahme und nach Unterbrechung der Stromversorgung benötigt der Empfänger kurze Zeit um die Signale der Sender auszuwerten. Die Anzeige erfolgt Schritt für Schritt.

Sendersuchlauf FM

Rechten Drehregler links/rechts drehen. Das Radio sucht, je nach eingestellter Suchlaufart, in abfallender/aufsteigender Folge.

Zur Einstellung der Suchlaufarten im Benutzermenü (siehe auch Seite 36) die gewünschte Einstellung vornehmen:

• FRQ für Frequenz - Suchlauf. Erläuterungen hierzu auf Seite 45.
• NAM für Namen - Suchlauf. Erläuterungen hierzu auf Seite 45.
• CHN für Senderketten - Suchlauf. Erläuterungen hierzu auf Seite 45.

Sendersuchlauf AM, LW, SW

Im gewünschten Wellenbereich (AM, LW, SW) rechten Drehregler links/rechts drehen. Das Radio sucht Empfangsfrequenzen in abfallender/aufsteigender Frequenzfolge.

Scansuchlauf

Im gewünschten Wellenbereich (FM, AM, LW, SW) rechten Drehregler drücken, wird angezeigt. Ein automatischer Sendersuchlauf beginnt. Der erste Durchlauf wird auf einer unempfindlichen, jeder weitere auf einer empfindlichen Stufe durchgeführt. Empfangbare Sender werden 8 Sekunden lang hörbar. Soll das empfangene Programm gehalten werden, rechten Drehregler drücken.

Hinweis : Im Wellenbereich FM wird der Scansuchlauf je nach der eingestellten Suchlaufart durchgeführt.

Rundfunkbetrieb

Direkte Frequenzeingabe FM

Radio - Menü - Mode einstellen. Danach Multifunktionstaste „MAN“ drücken. Nun mit den Multifunktionstasten gewünschte Frequenz eingeben. Es werden nur zulässige Eingabeziffern angezeigt.

Direkt Frequenzeingabe AM, LW, SW

Im gewünschten Wellenbereich Radio Menü Mode einstellen. Danach mit den Multifunktionstasten gewünschte Frequenz eingeben. Es werden nur zulässige Eingabeziffern angezeigt.

Program Type Auswahl (PTY)

Radio Menü Mode einstellen. Danach mit den Multifunktionstasten „>“ und „<, den gewünschten PTY (siehe auch Seite 46) auswählen.

Hinweis : Es sind nur die zur Zeit verfügbaren PTY's auswählbar.

Wurde ein PTY ausgewählt, so sind bei FM-DAS nur noch die mit diesem PTY ausgestatteten Sender anwählbar. Durch Anwählen von NO PTY werden im FM-DAS Betrieb wieder alle Sender angezeigt.

PTY Anzeige ein- / ausschalten

Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „PTY“ die PTY Anzeige ein - (ON) oder ausschalten (OFF). Nach dem Umschalten auf die Normalanzeige wird rechts im Display der PTY des gehörten Senders eingeblendet.

Sender abrufen/speichern FM-STT

Speichern: Es lassen sich auf FM-STT 27 Frequenzen oder Programme abspeichern.

Zum Abspeichern des gewünschten Senders oder des Programms, Multifunktionstaste „1 - 9“ 2 - 4 Sekunden drücken.

Um die Speicherplätze 10 - 27 zu erreichen Multifunktionstaste drücken.

Wird die Multifunktionstaste länger als 4 Sekunden gedrückt wird nur die Frequenz auf die Stationstaste abgespeichert (Anzeige FIX).

Abrufen: Multifunktionstaste „1 - 9“ drücken. Der gespeicherte Sender wird aufgerufen.

Kann keine Identifizierung erfolgen, wird die gespeicherte Frequenz eingestellt

War auf der Multifunktionstaste nur eine Frequenz abgelegt, wird nach dem Aufruf kein Diversity bzw. keine Programmidentifikation durchgeführt. Es erscheint FIX in der Anzeige.

Sender abrufen/speichern AM, LW, SW

Abrufen: Multifunktionstaste „1 - 0“ drücken. Der gespeicherte Sender wird aufgerufen.

Abspeichern: Es lassen sich jeweils 10 Sender auf Stationstasten speichern. Gewünschten Sender suchen und die gewünschte Multifunktionstaste drücken, bis ein Signalton ertönt.

Rundfunkbetrieb

Autostore AM, LW, SW

Gewünschten Wellenbereich einstellen. Radio Menü Mode einstellen. Danach Multifunktionstaste „AS“ solange drücken bis AS-SEEK angezeigt wird. Es werden die 10 am besten zu empfangenden Sender in der Reihenfolge ihrer Qualität auf die Stationstasten abgelegt. Im Display wird die Autostore Speicherebene mit AS gekennzeichnet.

Um die Autostore Speicherebene zu verlassen Radio Menü Mode einstellen. Danach Multifunktionstaste „AS“ drücken. Das Radio schaltet auf die Stationstastenebene zurück.

Handabstimmung FM

Radio - Menü - Mode einstellen. Danach Multifunktionstaste „MAN“ drücken. Jetzt rechten Drehregler drehen.

Es werden 100 kHz Abstimmschritte durchgeführt. Nach 8 Sekunden ohne Bedienung wird die Funktion verlassen.

Handabstimmung AM, LW, SW

Im gewünschten Wellenbereich Radio - Menü - Mode einstellen und danach rechten Drehregler drehen.

Es werden 9kHz (AM), 3kHz (LW) oder 5kHz (SW) Abstimmschritte durchgeführt. Nach 8 Sekunden ohne Bedienung wird die Funktion verlassen.

Durch Drücken des rechten Drehreglers kann auf Feinabstimmung (1kHz Schritte) geschaltet werden.

Regionalisierung

Die RDS - Diversityfunktion erfolgt überregional. In diesem Zustand kann es vorkommen, daß durch RDS - Diversity ein Umschalten zwischen verschiedenen Regionalprogrammen mit unterschiedlichen Sendeinhalten erfolgt. Tritt diese Erscheinung auf, muß das spezielle Regionalunterprogramm direkt angewählt werden.

Werden mehrere Regionalprogramme von einer Sendeanstalt ausgestrahlt, so wird dies erst bei der Anwahl der Sendeanstalt ersichtlich.

Die Sender mit zusätzlichen Regionalsendern werden mit einem Stern gekennzeichnet (z.B. *4). Bei der Anwahl eines dieser Sender (z.B. *4) werden alle empfangbaren Regionalunterprogramme dieses Senders angezeigt.

Danach gewünschtes Regionalunterprogramm auswählen (z.B. BWK).

Nimmt ein Regionalunterprogramm trotz RDS - Diversityfunktion in der Empfangsqualität ab, ist zu bedenken, daß Regionalunterprogramme meist nur auf wenigen Frequenzen gesendet werden. Das Gerät kann also seltener auf Frequenzen mit besserer Empfangsqualität ausweichen.

Regionalisierung ein- / ausschalten

Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „REG“ die Regionalisierung ein- (ON) oder ausschalten (OFF).

Rundfunkbetrieb

Frequenzanzeige ein- / ausschalten

Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „FRQ“ die Frequenzanzeige ein- (ON) oder ausschalten (OFF).

Bei eingeschalteter Frequenzanzeige wird der Frequenzwechsel des eingestellten RDS - Diversity Senders angezeigt.

Ist die Frequenzanzeige eingeschaltet (ON) schaltet sich die Uhrzeit Anzeige (siehe auch Seite 23) automatisch auf OFF.

Radiotext ein - / ausschalten

FM Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „RT“ den Radiotext einschalten.

Das Autoradio filtert, aus den vom Sender angebotenen Daten, eine Radiotext Information heraus und stellt sie dar.

Es kann nur Radiotext angezeigt werden, wenn der gewählte Sender auch Radiotext ausstrahlt.

Durch ungünstige Empfangssituationen oder Störungen, kann die Anzeige eines Radiotextes nur verstümmelt oder gar nicht möglich sein.

Um die Radiotextebene zu verlassen, Multifunktionstaste „END“ drücken.

Beachten : Da im Radiotext ständig wechselnde Informationen übertragen werden, empfehlen wir ausdrücklich den Radiotext nur im stehenden Fahrzeug einzublenden, um die Ablenkung des Fahrers so gering wie möglich zu halten. Nur so kann der daraus resultierenden Unfallgefahr vorgebeugt werden.

Programmfilterung

Es besteht die Möglichkeit verschiedene Sender aus der FM-DAS Senderliste auszublenden.

Hierzu FM Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „FIL“ den Filter einschalten (ON). Nach dem Umschalten auf die Normalanzeige die Multifunktionstaste unter dem Sender der ausgefiltert werden soll, so lange drücken bis Done angezeigt wird. Bevor Done angezeigt wird erscheint Set Filter: und der Name des auszufilternden Senders.

Nach dem Umschalten auf Normalanzeige wird der ausgefilterte Sender nicht mehr angezeigt.

Programmfilterung aufheben

FM Radio Menü Mode einstellen. Danach mit der Multifunktionstaste „FIL“ den Filter ausschalten (OFF).

Nach dem Umschalten auf die Normalanzeige wird beim Anwählen eines Senders, der gefiltert ist, mit ☐f die Filterung des Senders hingewiesen.

Um die Filterung eines Senders aufzuhebeben, Taste unter dem Sender der nicht mehr ausgefiltert werden soll, so lange drücken bis Done angezeigt wird.

Bevor Done angezeigt wird erscheint Reset Filter und der Name des ausgefilterten Senders.

Rundfunkbetrieb

Verkehrsfunk TP (Traffic Program)

Übermittelt ein RDS - Diversitysender TP - Durchsagen, besteht die Möglichkeit den CD/MD/TAPE -, CDC/MDC- AM -, LW -, SW - Betrieb oder die Stummschaltung zu unterbrechen und die gesendete TP - Durchsage durchzuschalten. Ferner kann ein FM - Sender gehört werden und die TP - Durchsagen eines anderen FM - Senders durchgeschaltet werden.

Für die Einstellung eines TP - Senders gibt es zwei verschiedene Möglichkeiten:

• automatische Verfolgung
• direkte Programmierung

Bei der automatischen Verfolgung wird immer der aktuell gehörte FM - Sender als TP - Sender übernommen. Falls der eingestellte FM - Sender nicht mehr als empfangswürdig oder kein TP - Sender ist, sucht sich das Gerät nach bestimmten Kriterien einen anderen TP - Sender.

Bei der direkten Programmierung kann ein TP - Sender, der nicht der gehörte FM - Sender ist, programmiert werden. So kann z.B. ein bestimmter FM - Sender gehört werden und die TP - Durchsagen eines anderen FM - Senders durchgeschaltet werden.

Ist der programmierte TP - Sender nicht mehr empfangswürdig wird auf automatische Verfolgung geschaltet bis der programmierte TP - Sender wieder empfangbar ist.

Ist ein RDS - Sender mit Verkehrsfunk ausgestattet, wird dies im Display durch ein inverses T gekennzeichnet.

Wenn TP aktiviert ist, wird rechts im Display der aktuell eingestellte TP - Sender angezeigt. Zusätzlich wird im Display durch ein inverses TP auf den aktivierten Verkehrsfunk hingewiesen

TP - Menü aktivieren/verlassen

Aktivieren: Taste Tänger 2 Sekunden drücken.

Verlassen: Taste TPücken bzw. beendet sich das TP - Menü selbständig nach 8 Sekunden ohne Bedienung.

Automatische Verfolgung einstellen

Im TP - Menü die Multifunktionstaste „TP“ so oft drücken, bis ON erscheint.

Beachten :=Wurde zuvor ein TP Sender direkt programmiert, wird dieser wieder als TP - Sender eingestellt.

TP - Menü verlassen.

Direkte Programmierung einstellen/löschen

TP Menü aktivieren.

Einstellen: Den Sender, dessen TP - Durchsagen gehört werden sollen, durch Drücken einer der Multifunktionstasten direkt anwählen.

Die direkte Programmierung kann auch eingestellt werden, wenn zuvor die automatische Verfolgung eingestellt wurde.

Mit z.B. SDR3=TP wird auf den aktuell aktiven TP - Sender hingewiesen.

Mit z.B. PRG: SDR3 wird der programmierte TP - Sender angezeigt.

Löschen: Durch Druck auf die Multifunktionstaste „DEL“ wird der programmierte TP - Sender gelöscht und das Gerät auf automatische Verfolgung eingestellt.

TP - Menü verlassen.

Rundfunkbetrieb

TP ausschalten

Taste Finger 2 Sekunden drücken. Im TP Menü die Multifunktionstaste „TP“ so oft drücken, bis OFF und SELECT TP erscheint. Nach dem Umschalten auf Normalanzeige ist TP abgeschaltet.

Stummschaltung ein/ausschalten

Nach dem Einstellen eines TP - bzw. EON - Senders kann durch kurzes Drücken der Taste ^TP Stummschaltung aktiviert werden. Es erscheint der Hinweis TP INFO. Danach werden nur Verkehrsfunkdurchsagen durchgeschaltet. Durch nochmaliges Drücken der Taste ^TP er durch Drehen des Lautstärkereglers wird die Stummschaltung aufgehoben. Falls kein TP - Sender eingestellt ist wird bei Betätigen der Taste ^TP UTE angezeigt. Bei MUTE werden keine Verkehrsfunkdurchsagen durchgeschaltet.

TP - Durchsageabbruch

Während der TP Durchsage Taste TP rz drücken. Die momentan gesendete Durchsage wird unterbrochen und es wird auf den zuvor eingestellten Modus zurückgeschaltet.

TP - Durchsagelautstärke

Während einer TP - Durchsage gewünschte Lautstärke mit dem Lautstärkeregler einstellen. Diese Lautstärke wird gespeichert und bei der nächsten Durchsage wieder eingestellt. Die TP - Durchsagelautstärke kann jedoch nie geringer als die eingestellte Lautstärke sein.

Telefonstummschaltung

Falls im Fahrzeug eine Telefonanlage installiert und die Stummschaltleitung des Autotelefons am Autoradio angeschlossen ist, kann im Benutzermenü (siehe auch Seite 37) das Telefonverhalten eingestellt werden.

Bei der Einstellung OFF wird das Radio im Falle eines Anrufs stummgeschaltet.

Bei der Einstellung ON wird der Ton des Telefons im Falle eines Anrufs über das Radiogerät ausgegeben.

Dies kann allerdings nur geschehen, wenn eine Freisprecheinrichtung mit Lautsprecherausgang zusätzlich zum Telefon installiert und am Radio angeschlossen ist. In beiden Fällen wird PHONE im Display angezeigt.

PHONE

Uhrzeit abrufen

Im Wellenbereich FM den Radio - Menü - Mode einstellen. Danach Multifunktionstaste „CT“ drücken bis ON angezeigt wird. Nach dem Umschalten auf Normalanzeige wird die momentane Uhrzeit in Stunden und Minuten angezeigt. Diese Anzeige kann jedoch nur korrekt erfolgen, wenn die richtige Uhrzeit vom Sender ausgestrahlt und über RDS empfangen wurde. Wenn keine Uhrzeit empfangen wurde wird --:-- angezeigt.

Ist die Uhrzeit eingeschaltet (ON) schaltet sich die Frequenzanzeige (siehe auch Seite 18) automatisch auf OFF.

Tape - Betrieb

Einlegen / ausschieben von Cassetten

Taste Kurz drücken, das Display klappt nach unten und der Cassetten-schacht wird sichtbar. Cassette mit der Bandseite nach rechts bis zur Rastung einschieben und leicht antippen. Die Cassette wird automatisch eingezogen. Danach das Display wieder nach oben klappen.

Das Gerät schaltet automatisch auf Cassettenbetrieb. Im Display wird TAPE 1 angezeigt.

Wenn sich bereits eine Cassette im Cassettenschacht befindet, Funktionstastee sooft drücken bis TAPE im Display erscheint.

Um eine Cassette auszuschieben, Taste 45urz drücken, das Display klappt nach unten, und die Cassette wird ausgeschoben und kann entnommen werden. Danach das Display wieder nach oben klappen.

Beachten : Beim Ausschalten des Gerätes wird die Cassette nicht ausgeschoben, sie verbleibt im Cassettenschacht.

Spurumschaltung

Am Bandende wechselt die Spur automatisch.

Durch kurzes Drücken einer der Multifunktionstasten für Spurumschaltung (1 bzw. 2) kann die Bandspur an beliebiger Stelle umgeschaltet werden. Die momentan abgespielte Spur wird im Display angezeigt.

Radio hören während Vor- / Rücklauf

Während des Vor-/ Rücklaufs kann durch Drehen des Lautstärkereglers Radio (FM) durchgeschaltet werden. Eine Bedienung der Radiofunktionen ist jedoch nicht möglich.

Schneller Vor- / Rücklauf

Während des Cassettenbetriebs kann mit den Multifunktionstasten der schnelle Vor-/ Rücklauf aktiviert werden.

Zum Abbrechen der Funktion rechten Drehregler drücken bzw. drehen, Spurumschalttasten oder die Tasten für schnelle Vor-/ Rücklauf drücken.

Musiktitelsuchlauf vor- / rückwärts

Um den Musiktitelsuchlauf vorwärts zu aktivieren rechten Drehregler nach rechts drehen, bis die gewünschte Zahl der zu überspringenden Musikstücke eingestellt ist.

Um den Musiktitelsuchlauf rückwärts zu aktivieren rechten Drehregler nach links drehen, bis die gewünschte Zahl der zu überspringenden Musikstücke eingestellt ist.

Ein Titelanfang kann nur gefunden werden, wenn sich zwischen den Titeln eine Pause von mindestens 4 Sekunden befindet. Zum Abbrechen der Funktion rechten Drehregler drücken bzw. drehen, die Spurumschalttasten oder die Tasten für schnellen Vor-/ Rücklauf drücken.

Dolby NR

Zur Wiedergabe von Cassetten die mit Dolby NR aufgenommenen worden sind, sollte mit den Multifunktionstasten B bzw. C die gewünschte Art der Rauschunterdrückung (Dolby B oder Dolby C) einstellen.

Die eingestellte Dolby Rauschunterdrückung wird mit einem Stern gekennzeichnet.

Um die Rauschunterdrückung abzuschalten, Multifunktionstaste B bzw. C so oft drücken, bis kein Stern mehr angezeigt wird.

Tape - Betrieb

Skip Blank

Ist Skip Blank aktiv, wird bei leeren Bandstellen, die länger als 10 bis 15 Sekunden sind, ein automatischer Vorlauf aktiviert.

Um die Funktion zu aktivieren, Multifunktionstaste „SB“ so oft drücken bis im Display ON (ein) bzw. OFF (aus) angezeigt wird.

Scan - Suchlauf

Um den Scan Suchlauf zu starten rechten Drehregler drücken.

Im Display wird SCAN angezeigt. Jedes Musikstück wird für ca. 10 Sekunden angespielt.

Zum Abbrechen der Funktion die Spurumschalttasten oder die Tasten für schnellen Vor-/ Rücklauf drücken.

Reinigung des Cassettenteils

Die Wiedergabequalität von Cassetten läßt, durch unvermeidbare Schmutz- und Staubablagerungen am Tonkopf, mit der Zeit nach. Außerdem verschmutzen die Antriebselemente im Cassettenteil. Sie sollten das Cassettenteil deshalb von Zeit zu Zeit reinigen. Nach jeweils 30 Stunden Laufzeit erscheint im Display der Hinweis CLEAN.

Benutzen Sie zur Reinigung eine für Reversebetrieb geeigneten Reinigungscassette. Die Reinigungscassette sollte nach 30 Sekunden wieder entnommen werden.

Hinweise zur Compact Disc (CD)

Bei verschmutzter CD kann es zu Tonaussetzern kommen. Um optimalen Klang zu gewährleisten, beachten sie folgendes:

• Fassen Sie die CD stets nur an den Kanten an. Berühren Sie nie die Plattenoberfläche und halten Sie sie sauber.
• Kleben Sie nichts auf die CD.
• Schützen Sie die CDs vor prallem Sonnenlicht und vor Wärmequellen wie Heizungen usw.
• Reinigen Sie die CD vor dem Abspielen mit einem im Handel erhältlichen Reinigungstuch, indem Sie von der Mitte nach außen wischen. Lösungsmittel wie Benzin, Verdünner oder andere handelsübliche Reiniger und Antistatiksprays dürfen nicht verwendet werden.

Richtig	Falsch
Falsch	Richtig

Einlegen / ausschieben von CD/MD's

Taste Kurz drücken, das Display klappt nach unten und der CD/MD - Schacht wird sichtbar. Die Disc mit der bedruckten Seite nach oben in den CD/ MD - Schacht einschieben. Das Gerät zieht die CD/MD automatisch ein und beginnt ab dem ersten Titel die Disc wiederzugeben. Jetzt das Display wieder nach oben klappen.

Nach Abspielen des letzten Titels beginnt das Gerät automatisch wieder den ersten Titel der CD/MD wiederzugeben.

Wenn sich bereits eine CD/MD im Schacht befindet, Funktionstaste 1 so oft drücken bis CD bzw. MD im Display erscheint.

Um eine CD/MD auszuschieben, Taste 49urz drücken, das Display klappt nach unten und die CD/MD wird ausgeworfen. Nun CD/MD entnehmen. Danach das Display wieder nach oben klappen.

Beachten: Beim Ausschalten des Gerätes wird die CD/MD nicht ausgeschoben, sie verbleibt im Schacht.

CD/MD - Betrieb

Titelsprung vor- / rückwärts

Rechten Drehregler rechts / links drehen.

Durch Weiterdrehen des rechten Drehreglers können mehrere Titel vorwärts oder rückwärts übersprungen werden. Wird der letzte Titel erreicht, erfolgt ein Wechsel auf den ersten Titel. Analog erfolgt ebenfalls ein Wechsel vom ersten auf den letzten Titel.

Ist beim Auslösen der Rücksprungfunktion der Titel länger als 10 Sekunden abgespielt, erfolgt der Rücksprung auf den Anfang des Titels.

Scan Suchlauf

Rechten Drehregler drücken, „scheint im Display. Alle nachfolgenden Titel der CD/MD werden für jeweils 10 Sekunden angespielt. Zum Beenden des Scansuchlaufs die Drehregler erneut drücken.

Schneller Vor- / Rücklauf

Durch Drücken der Multifunktionstaste „>>“ wird der schnelle Vorlauf (hörbar), oder durch drücken der Multifunktionstaste der „<<“ schnelle Rücklauf (hörbar) aktiviert.

Durch Loslassen der Multifunktionstaste wird der schnelle Vor-/ Rücklauf be- endet.

Titelanzahl und Gesamtspielzeit

Durch Drücken der Multifunktionstaste „TΣ“ wird für ca. 10 Sekunden die Titelanzahl und die Gesamtspielzeit der momentanen CD angezeigt. Bei MD wird nur die Titelanzahl angezeigt.

Zufallsgenerator (Random Play)

Durch Drücken der Multifunktionstaste „RP“ wird der Zufallsgenerator aktiviert. Danach werden die Titel der aktuellen CD/MD in beliebiger Reihenfolge abgespielt. In der Anzeige erscheint Nach nochmaligem Drücken der Multifunktionstaste „RP“ wird die Funktion „Zufallsgenerator“ gelöscht.

Titelwiederholung (Repeat)

Durch Drücken der Multifunktionstaste „RPT“ wird die „Titelwiederholung“ eingeschaltet. In der Anzeige erscheint. Nach nochmaligem Drücken der Multifunktionstaste „RPT“ wird die „Titelwiederholung“ ausgeschaltet

CD/MD - Betrieb

Direkte Titelanwahl

Durch Drücken der Multifunktionsaste „TRC“ schaltet das Gerät in den Auswahl - Mode.

Es wird TRACK__ angezeigt.

Mit Hilfe der Multifunktionstasten „1-0“ (es werden nur zulässige Ziffern angezeigt) kann ein Titel direkt angewählt werden. Wird ca. 8 Sekunden keine Taste betätigt, schaltet das Gerät in den CD-Menü Mode zurück.

Temperatur Schutzschaltung

Um die Laserdiode vor zu starker Erwärmung zu schützen, ist in diesem Gerät eine Temperatur - Schutzschaltung implementiert.

Beim Ansprechen dieser Schutzschaltung erscheint für 8 Sekunden TEMP und es wird auf Radio zurückgeschaltet.

Nach einer Abkühlphase kann der Single CD - Betrieb wieder aufgerufen werden. Sollte die Temperatur aber immer noch zu hoch sein wird wieder auf die zuvor eingestellte Signalquelle zurückgeschaltet.

Betriebsbereitschaft des CD/MD - Wechslers

Ist an das Autoradio ein CD/MD - Wechsler angeschlossen, ist dieser betriebsbereit, sobald er mit dem gefüllten CD - Magazin bzw. mit MD's geladen ist. Schließen Sie nach dem Laden die Schiebetür. Die weitere Bedienung erfolgt über die Bedienfront des Autoradios.

CD - Magazin laden/entladen

Zum Entnehmen des CD - Magazins Schiebetür am Wechsler öffnen und Auswurftaste drücken. Das Magazin wird ausgeschoben und kann entnommen werden.

Beim Einlegen der CD's in das Magazin bitte Magazinaufdruck beachten.

Beachten : Falsch eingelegte CD's werden nicht abgespielt.

Hinweis : Um den schnellstmöglichen CD - Wechsel zu gewährleisten, sollte das Magazin durchgehend ab Fach 1 geladen werden.

Abspielen von CD/MD's

Funktionstaste 1 sooft drücken, bis der CD/MD - Wechslerbetrieb eingeschaltet ist. Die zuletzt gehörte CD/MD wird an der Stelle angespielt, an der sie vor dem Abschalten verlassen wurde.

Abgelegte CD/MD's können über die Multifunktionstasten angewählt werden. Während der Anwählzeit wird CD X LOADING bzw. MD X LOADING angezeigt. Anschließend wird die Magazinfachnummer und die Nummer des laufenden Titels der angewählten CD/MD angezeigt.

Ist im angewählten Magazinfach (z.B. Fach 2) keine CD/MD eingelegt, erscheint in der Anzeige kurz NO CD 2 bzw. NO MD 2.

Nach Abspielen des letzten Titels einer CD/MD wird automatisch die nächste CD/MD im Magazin angewählt und abgespielt.

Weitere Bedienung siehe unter CD - Betrieb (Seite 27):

• "Hinweise zur Compact Disc (CD)" auf Seite 27
• "Titelsprung vor-/rückwärts" auf Seite 28
• "Scan Suchlauf" auf Seite 28
• "Schneller Vor-/ Rücklauf" auf Seite 28*
• "Titelanzahl und Gesamtspielzeit" auf Seite 29*
• "Zufallsgenerator (Random Play)" auf Seite 29*
• "Direkte Titelanwahl" auf Seite 30*

Beachten : Bei den mit * gekennzeichneten Punkten, muß zum Erreichen des Untermenüs, vor der Anwahl die Funktionstaste 2 gedrückt werden.

Namensgebung einer CD

Im CDC Betrieb Funktionstaste 2 drücken. Danach Multifunktionstaste „NAM“ drücken. Im Display erscheint das Eingabemenü.

Um einen Namen zu vergeben bzw. einen bestehenden zu ändern, Funktions-taste über "EDIT", (Funktionstaste 1) drücken.

Mit den Multifunktionstasten links und rechts des Kürzels ABC den gewünschten Buchstaben auswählen. Hierzu kann auch der recht Drehregler links/rechts gedreht werden.

Mit den Multifunktionstasten links und rechts des Kürzels POS wird die Position, die verändert werden soll, angewählt (blinkendes Editierzeichen). Es kann auch durch Drücken des rechte Drehreglers eine Stelle weitergeschaltet werden.

Es können maximal 8 Stellen eingegeben werden.

Um den Namen zu speichern, Funktionstaste über "OK", drücken

Um einen bestehenden Namen zu löschen, im Eingabemenü Funktionstaste über „DEL“ drücken. Jetzt mit den Multifunktionstasten rechts und links neben dem Kürzel DEL den zu löschenden Namen auswählen. Hierzu kann auch der recht Drehregler links/rechts gedreht werden.

Nun kann durch Drücken der Multifunktionstaste „DEL“ länger als zwei Sekunden der Namen gelöscht werden.

Um die Funktion zu verlassen Funktionstaste über „OK“ drücken.

CD/MD Wechsler - Betrieb

Titelfilterung bei CD

Im CDC Betrieb Funktionstaste 2 drücken.

Um den laufenden Titel der CD auszufiltern, Multifunktionstaste „FIL“ kurz drücken. Es erscheint über der Multifunktionstaste, dies bedeutet, daß der Filter aktiviert ist.

Jetzt die Multifunktionstaste „mänger 2 Sekunden drücken. Es erscheint kurz Set Filter und in der oberen Display Zeile erscheint um auf den gesetzten Filter für diesen Titel hinzuweisen.

Um die Filterung aufzuheben, muß durch kurzes Drücken der Multifunktions-taste „FIL“ zuerst die Filterfunktion ausgeschaltet werden. (Display wechselt von 300 nach FIL).

Danach den zuvor ausgefilterten Titel anwählen. beim Anwählen wird mit in der oberen Display Zeile auf den gesetzten Filter für diesen Titel hingewiesen.

Jetzt die Multifunktionstaste „FIL“ länger zwei Sekunden drücken. Es erscheint kurz Reset Filter. Nun ist der Filter für diesen Titel wieder gelöscht.

Beachten: Die Filterfunktion kann nur aktiviert werden, wenn für die angewählte CD ein Name gespeichert wurde.

Benutzermenü aufrufen/verlassen

Nach Aufrufen des Benutzermenüs können nachstehende Grundeinstellungen auf Ihre persönliche Belange eingestellt werden.

US - Benutzerspeicher

SEK - Suchlaufart Einstellung

GAL - Geschwindigkeitsabhängige Lautstärkeregelung

TEL - Telefonverhalten

DRV - Einstellung Linkslenker/Rechtslenker

FAV - Favoriten Einstellung

AUX - Einstellung AUX Eingang

LCD - Display Einstellung (nicht bei 4625)

COL - Einstellung der Displayfarbe (nicht bei 4625)

END - Benutzermenü beenden

Das Benutzermenü wird durch Drücken der Funktionstaste 2 länger als 4 Sekunden aufgerufen. Im Display erscheint das nebenstehende Menü.

Zum Beenden des Benutzermenüs Multifunktionstaste END drücken.

Benutzerspeicher (US)

Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „US“ den entsprechenden Benutzer (1, 2 oder 3) auswählen.

Im jeweiligen Benutzerspeicher werden jeweils die Klangeinstellungen der einzelnen Klangquellen und die GAL Einstellung beim Ausschalten des Gerätes abgespeichert.

Suchlaufart Einstellung (SEK)

Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „SEK“ zwischen FRQ, NAM oder CHN auswählen.

FRQ - Frequenzsuchlauf

NAM - Namensuchlauf

CHN - Senderkettensuchlauf

Einstellen der GAL

Bei der GAL handelt es sich um eine Regelungsschaltung des Autoradios, die je nach Geschwindigkeit des Fahrzeugs, die Lautstärke des Autoradios automatisch anhebt. Dies ergibt eine Kompensation, der bei höherer Geschwindigkeit entstehenden Fahrgeräusche.

Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „GAL“ zwischen 00 und 15 auswählen. Mit der GAL - Einstellungen kann der Start der Lautstärkeanhebung entsprechend der Fahrtgeschwindigkeit festgelegt werden.

Die Einstellung wird automatisch gespeichert.

Es entsprechen:

00 - keine Lautstärkeanhebung

01 - Lautstärkeanhebung setzt bei niedriger Geschwindigkeit ein

15 - Lautstärkeanhebung setzt bei höherer Geschwindigkeit ein

Verhalten bei Telefon Mute (TEL)

Ist eine Telefonanlage mit einer Freisprecheinrichtung im Fahrzeug installiert, kann das Telefongespräch über die Autoradioanlage geführt werden. Somit entfällt der normal zu montierende zusätzliche Lautsprecher. Allerdings müssen die Signalleitungen (NF - Telefon Eingang und Masse - Telefon Eingang) am Autoradio angeschlossen sein (siehe Seite 47).

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „TEL“ zwischen ON bzw. OFF auswählen.

OFF - Telefonmute Schaltung

ON - Telefongespräch über Autoradio

Einstellen der Lenkerseite (DRV)

Bei installiertem Telefon mit Freisprechanlage wird die Wiedergabe des Telefongesprächs über eine Lautsprecherseite wiedergegeben. Mit der Einstellung DRV wird die entsprechende Lautsprecherseite (Links- / Rechtslenker) eingestellt.

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „DRV“ zwischen L (Linkslenker) und R (Rechtslenker) auswählen. Die Einstellung wird automatisch gespeichert.

Einstellen der Displayfarbe (COL) (nicht bei 4625)

Mit dieser Einstellung kann zwischen zwei Beleuchtungsfarben gewählt werden.

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „COL“ zwischen RED (rot) und YEL (gelb) auswählen. Die Einstellung wird automatisch gespeichert.

Favoriten Einstellung (FAV)

Die Favoriten Einstellung bedeutet, daß im Wellenbereich FM-DAS die Sender nicht in erster Linie alphabetisch abgelegt werden, sondern nach den Hörgewohnheiten des Benutzers. Wenn der Benutzer z.B. einen Sender der sich in der zweiten Ebene des FM-DAS Menüs befindet auswählt wird dieser unabhängig vom Sendernamen an die erste Stelle im FM-DAS Menü eingetragen. Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „FAV“ zwischen ON (ein) und OFF (aus) auswählen. Die Einstellung wird automatisch gespeichert.

Wenn kein CD/MD Wechsler angeschlossen ist, kann hier auf ON geschaltet werden. Danach kann über die CD - Wechsler NF - Anschlüsse ein externes Gerät (Discman, Walkman usw.) angesteuert werden.

Zur Einstellung Benutzermenü aufrufen. Durch Drücken der Multifunktionstaste „AUX“ zwischen ON (ein) oder OFF (aus) auswählen. Die Einstellung wird automatisch gespeichert.

Display Einstellung (LCD) (nicht bei 4625)

Bei der Display Einstellung lassen sich drei verschiedene Varianten auswählen.

• Negative Displaydarstellung (NEG)
• Positive Displaydarstellung (POS)
• Automatische Display Einstellung (AUT) - dies bedeutet, daß das Display je nach Zustand der Fahrzeugbeleuchtung entweder positiv oder negativ Dargestellt wird.

Zur Einstellung Benutzernenü aufrufen. Durch Drücken der Multifunktionstaste „LCD“ zwischen NEG (negativ), POS (positiv) oder AUT (automatik) auswählen. Die Einstellung wird automatisch gespeichert.

Servicemenü aufrufen/verlassen

Im Servicernenü können durch drehen des rechten Drehreglers nachstehende Informationen abgerufen werden.

TYPE - Anzeige der Modell Nummer

SN - Anzeige der Seriennummer

DATE - Anzeige des Softwarestandes

CDW RESET - Resetauslösung für CDW bzw. MDW (wenn vorhanden)

GAL - Anzeige der momentanen GAL Anhebung

SCD - Daten vom CD Laufwerk (wenn vorhanden)

Um das Servicemenü einzustellen, Taste 1Finerhalb 8 Sekunden nach dem Einschalten, solange drücken bis BECKER 1 angezeigt wird.

Bei Anwahl des Menüpunkts RESET wird erst nach Betätigung der Multifunktionstaste „RES“ der CD/MD- Wechsler Reset durchgeführt.

Um das Servicemenü wieder zu verlassen, muß das Gerät ausgeschaltet werden.

BECKER 1

Bedienung über Infrarotfernbedienung

Bei den Funktionen der Fernbedienung existieren zwei Ebenen. Die zweite

Ebene wird durch Drücken der Taste * erreicht.

In beiden Ebenen verfügbar:

Taste ON - Ein- / Ausschalten

Taste BD - Wellenbereich einstellen

Taste MODE - Betriebsart einstellen

In der ersten Ebene verfügbar:

Taste 2 / ^Lautstärke erhöhen

Taste 8 / ¥ Lautstärke absenken

Taste 5/SC - Scan Funktion je nach Betriebsart

Taste 4 - Suchlauf abwärts, bzw Titelsprung abwärts

Taste 6 / ✉Suchlauf aufwärts, Titelsprung aufwärts

In der zweiten Ebene, nach drücken der Taste *, erreichbar:

Taste 0 - 9 - Stationstasten Anwahl

Anschlußanweisung

Achtung! Klemme 30 und Klemme 15 müssen immer getrennt angeschlossen werden, da sonst bei ausgeschaltetem Gerät ein erhöhter Stromverbrauch auftritt. Die Anschlußkammer A ist nicht in allen Fahrzeugtypen gleich. Deshalb vor Einbau unbedingt Spannungen messen.

Kammer A

1 Geschwindigkeitsabhängige Lautstärkeregelung
2 nicht belegt
3 Telefon-Stummschaltung / Freischaltung
4 Dauerplus (Klemme 30)
5 Steuerausgang für Automatikantenne/Verstärker
6 Beleuchtung (Klemme 58)
7 Geschaltetes Plus (Klemme 15)
8 Masse (Klemme 31)

Kammer B

1 Lautsprecher hinten rechts +
2 Lautsprecher hinten rechts -
3 Lautsprecher vorne rechts +
4 Lautsprecher vorne rechts -
5 Lautsprecher vorne links +

6 Lautsprecher vorne links -
7 Lautsprecher hinten links +
8 Lautsprecher hinten links -

Kammer C1

1 LineOut hinten links
2 LineOut hinten rechts
3 N F M a s s e
4 LineOut vorne links
5 LineOut vorne rechts
6 LineOut Subwoofer

Kammer C2

7-12 Spezifischer Anschluß für Becker CD - Wechsler/ Sony MD - Wechsler

Kammer C3

13 NF - Telefon Eingang
14 Masse - Telefon Eingang
15-17 Spezifischer Anschluß für Becker CD - Wechsler/ Sony MD - Wechsler
18 CD NF Masse (AUX)
19 CD NF links (AUX)
20 CD NF rechts (AUX)

Ein-/ Ausbauanleitung

Bei diesem Autoradio ist eine Universalhalterung für DIN-Einbauschächte integriert. Ein Einbaurahmen ist nicht notwendig. Das Gerät wird in den Einbauschacht eingeschoben und mit den mitgelieferten Schiebern fixiert.

Zum Einbau elektrische Anschlüsse herstellen. Jetzt das Gerät in den Einbauschacht schieben. Danach Schieber in die Öffnungen an der Front des Gerätes bis zur ersten Rastung einschieben (Abbildung A). Jetzt wie in Abbildung B gezeigt das Radio, durch Ziehen an beiden Schiebern, verriegeln. Danach die Schieber entfernen.

Ein-/Ausbauanleitung

Für den Ausbau muß das Gerät zuerst entriegelt werden. Dazu die beiden Schieber wie in Abbildung A gezeigt bis zur zweiten Rastung einschieben. Danach das Gerät an beiden Schiebern herausziehen. (Abbildung C). Nun die Schieber durch Drücken der Federn rechts und links des Gerätes entfernen.

Wenn das Gerät bereits in einem anderen Fahrzeug verbaut war, müssen eventuell vor dem Einbau die Federn des Gerätes ver- stellt werden. Zum Verstellen der Feder Schieber wie in Abbildung D gezeigt einschieben und danach wie in Abbildung E gezeigt verstellen (Schieber leicht in Richtung 1 drücken und gleichzeitig den Schieber in Richtung 2 bewegen).

Beim Frequenz - Suchlauf werden die empfangbaren Frequenzen in abfallender/aufsteigender Frequenzfolge gesucht. Es wird jede Empfangbare Frequenz eingestellt. Für den Suchlauf wird ein 100 kHz Abstimmraster verwendet.

Namen - Suchlauf

Beim Namen - Suchlauf können alle empfang- und identifizierbaren RDS - Programme auf FM in alphabetisch abfallender bzw. aufsteigender Reihenfolge angewählt werden.

Senderketten - Suchlauf

Beim Senderketten - Suchlauf können die empfang- und identifizierbaren RDS - Programme auf FM in abhängigkeit Ihrer Senderketten Zugehörigkeit angewählt werden. Dies bedeutet, daß hier z.B. der Sender EINSLIVE der zum WDR gehört hinter den Programmen des WDR (WDR1, WDR2...) erscheint und nicht wie beim Namen - Suchlauf weit vor den Programmen des WDR.

RDS SYSTEM

Dieses Autoradio bietet die Möglichkeit, im UKW-Bereich RDS-Signale (RDS = Radio - Daten - System) zu empfangen. RDS ist ein Verfahren, unhörbare Zusatzinformationen im UKW - Hörrundfunkbereich zu übertragen. Das heißt, daß die Sendeanstalt Informationen übermittelt, anhand derer das Autoradio eine Auswertung vornehmen kann.

Allgemeine Erläuterung

PTY (Program Type)

Über den PTY ist es möglich, bestimmte Programm Typen wie z.B. Sport, Popmusik, Klassik usw. auszuwählen.

Der PTY wird über den RDS - Sender abgestrahlt, sofern diese Funktion bei der Sendeanstalt installiert ist. Es kann der Programmtyp des eingestellten Senders angezeigt bzw. ein Suchlauf auf einen bestimmten PTY - Sender durchgeführt werden.

Beispiele für Programm Typen sind:

NEWS	Nachrichtendienste	POP M	Popmusik
AFFAIRS	Politik und Zeitgeschehen	ROCK M	Rockmusik
INFO	Spezielle Wortprogramme	SCIENCE	Wissenschaft
EDUCATE	Lernen und Weiterbildung	LIGHT M	Leichte Musik
DRAMA	Hörspiel und Literatur	CLASSICS	Klassische Musik
CULTURE	Kultur, Kirche, Gesellschaft	EASY M	Unterhaltungsmusik
VARIED	Unterhaltendes Wort	SPORT	Sport
OTHER M	Spezielle Musikprogramme	WEATHER	Wetterbericht
FINANCE	Finanzinformationen	CHILDPRG	Kinderprogramme
SOCIAL	Sozialberichte	RELIGION	Religiöse Berichte
PHONE IN	Interviews	TRAVEL	Reiseberichte
LEISURE	Freizeitberichte	JAZZ	Jazzmusik
COUNTRY	Countrymusic	NATION M	Volksmusik
OLDIES	Oldies	FOLK	Folklore Musik
DOCUMENTDokumentationen		NO PTY	Kein PTY

Wellenbereiche : FM 87,5 MHz - 108 MHz

AM 531 kHz - 1620 kHz

LW 153 kHz - 282 kHz

SW 5800 kHz - 6250 kHz

Übertragungsbereich : 50 Hz - 14 kHz bei TAPE

20 Hz - 20 kHz bei CD/MD - Betrieb

30 Hz - 15 kHz bei FM

50 Hz - 2,5 kHz bei AM, LW, SW

Ausgangsleistung : 4 x 18 Watt

Leitungsquerschnitt : min. 0,75 mm²

Lautsprecherimpedanz: m i n . 4 Ω

Line out : 4 x analog Line Out (Ua max 3Veff bei 10 kΩ)

GAL : Um die GAL zu nutzen, muß vom elektronischen Tacho des Fahrzeugs eine Rechteckspannung mit einer massebezogenen Amplitude von +4 V - +12 V anliegen. Die Anhebung erfolgt in 7 Stufen a 2,5 dB.

NF-Telefon Eingang : Max. Eingangsspannung 8 V (falls Störungen auftreten, sollte ein handelsüblicher 1 : 1 Übertrager in die Signalleitung eingeschleift werden).

AUX - Eingang : 16 kΩ Eingangswiederstand, max. Eingangsspannung 1,7 Veff

Telefon Mute : Low aktiv Pegel < 2 Volt

Versorgungsspannung : 1 2 V o l t

CD/MD Anschluß : Es lassen sich die Becker CD - Wechsler Silverstone 2630 und Silverstone 2660 oder die Sony MD Wechsler MDX 60 bzw. MDX61 anschließen.

Abspielbare CD's : Es können nur CD's die der DIN EN 60908 entsprechen verwendet werden. Der Einsatz von 8 cm CD's mit Adapter ist nicht zu empfehlen

MERKBLATT

Sehr geehrter Rundfunkteilnehmer!

Dieser Rundfunkempfänger darf gemäß gültiger EG-Richtlinien von jedermann betrieben werden.

Dieses Gerät entspricht den zur Zeit geltenden europäischen bzw. harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, daß die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. Das bedeutet, daß Störungen bei anderen elektrischen/elektronischen Geräten durch Ihr Gerät sowie störenden Beeinflussungen Ihres Gerätes durch andere elektrische/elektronische Geräte weitgehend vermieden werden.

Gültige Kennzeichnungen sind:

-CE- Zeichen für das Inverkehrbringen entsprechend europäischer Richtlinie 89/336/EWG.
-e - Zeichen entsprechend europäischer Kfz - EMV - Richtlinie 95/54/EG genehmigt weiterhin den Betrieb in Kraftfahrzeugen (Klassen M, N und O) die nach dem 1 Januar 1996 ihre Typzulassung erhalten haben

C ∈

e 1

021364
