Produkttyp	Autoradio mit CD/MP3/WMA-Wiedergabe
Marke / Modell	Becker Mexico Pro 7935
Einbaugröße	DIN (1-DIN)
Stromversorgung	12 V (Kfz-Bordnetz)
FM-Frequenzbereich	87,5 – 108 MHz
MW-Frequenzbereich	531 – 1620 kHz
LW-Frequenzbereich	153 – 282 kHz
SW-Frequenzbereich	5800 – 6250 kHz
Ausgangsleistung	4 × 18 Watt (max.)
Lautsprecherimpedanz	≥ 4 Ω
Line-Out-Anschlüsse	4 × analog (Ua max. 3 Veff bei 10 kΩ)
Subwoofer-Ausgang	vorhanden
AUX-Eingang	3,5 mm Klinke oder Cinch (umschaltbar), Eingangswiderstand 16 kΩ, max. 1,7 Veff
CD-Formate	CD, CD-R, CD-RW, MP3/WMA (ISO 9660)
Abspielbare Medien	CD (8 cm mit Adapter nicht empfohlen), CD-Wechsler (Becker Silverstone 2630/2660/7860)
RDS-Funktionen	PTY, Radiotext, Regionalisierung, TP/TA
Diebstahlschutz	abnehmbare Mobilfront mit Code-Eingabe
Geschwindigkeitsabhängige Lautstärke (GAL)	einstellbar (Stufe 0 bis +15)
Telefon-Mute / Freisprechen	umschaltbar (Mute oder Audio System)
Display	beleuchtet, Helligkeit einstellbar (-8 bis +8)
Blinkdiode	einschaltbar (Diebstahlschutz)
Signaltöne	einstellbar (Lautstärke 0 bis +5)
Antennenimpedanz	50 Ω
Betriebstemperatur	0 °C bis +60 °C (geschätzt)
Zubehör im Lieferumfang	Mobilfront-Schutzhülle, CODE-CARD, Einbauschieber
Reinigung	Front mit weichem Tuch; keine Lösungsmittel
Sicherheitshinweise	Nur bei stehendem Fahrzeug bedienen; keine Bedienung während der Fahrt
Ersatzteile / Reparatur	Nur durch Fachmann; Händler kontaktieren

Häufig gestellte Fragen - Mexico Pro 7935 BECKER

Wie gebe ich den Code nach einem Stromausfall ein?

Nach dem Einschalten erscheint 'Enter Code Number'. Drücken Sie die Multifunktionstasten 1–7 zur Eingabe des 5-stelligen Codes (siehe CODE-CARD). Nach der fünften Ziffer schaltet sich das Gerät automatisch ein. Bei dreimaliger Falscheingabe erscheint 'Wait' – das Gerät ist für ca. 60 Minuten gesperrt.

Wie kann ich Radiosender speichern?

Stellen Sie den gewünschten Sender ein. Halten Sie die gewünschte Multifunktionstaste (1–12) gedrückt, bis ein Signalton ertönt. Für die Plätze 10–12 drücken Sie zuerst die Taste '+'.

Wie aktiviere ich die Verkehrsfunk-Funktion (TP)?

Drücken Sie die Taste TP länger als 2 Sekunden, um TP ein- oder auszuschalten. TP-Durchsagen unterbrechen CD- oder AM-Betrieb. Im TP-Menü können Sie Lautstärke und Senderverfolgung einstellen.

Kann ich MP3-Dateien abspielen?

Ja, legen Sie eine MP3/WMA-CD (ISO 9660) ein. Das Gerät unterstützt MPEG1/2/2.5 Layer3, ID3v1/v2-Tags und variable Bitraten (8–320 kbit/s). Playlists im M3U- oder PLS-Format werden erkannt.

Wie nehme ich die Mobilfront ab?

Drücken Sie kurz die Auswurftaste (CD). Das Display klappt nach vorn. Ziehen Sie die Mobilfront vorsichtig ab. Setzen Sie sie wieder ein, indem Sie sie zuerst links unten einrasten, dann rechts unten und oben einrasten lassen.

Wie stelle ich die Klangqualität ein?

Drücken Sie die Taste SOUND, um das Klangmenü zu öffnen. Mit den Multifunktionstasten wählen Sie Bässe (Bas), Höhen (Trb), Fader (Fad), Balance (Bal), Linear (FLT), Subwoofer (Sub) oder Loudness (Ldn). Stellen Sie die Werte mit dem rechten Drehregler ein.

Was bedeutet die Anzeige 'No CD'?

Es befindet sich keine CD im Laufwerk. Legen Sie eine CD mit der bedruckten Seite nach oben ein. Wenn Sie einen CD-Wechsler angeschlossen haben, wählen Sie mit der Taste CD den CD-Wechsler-Betrieb aus.

Wie kann ich einen CD-Wechsler anschließen?

Kompatible Modelle: Becker Silverstone 2630, 2660 und 7860. Schließen Sie das Wechslerkabel an die spezifischen Anschlüsse (C2, C3) an. Die Bedienung erfolgt über das Radiomenü.

Wie setze ich das Gerät zurück?

Halten Sie die Multifunktionstaste 1, die Taste '+' und die Taste SOUND gleichzeitig gedrückt. Das Gerät führt einen Neustart durch (Reset). Alle Einstellungen bleiben erhalten.

Welche Sicherheitshinweise muss ich beachten?

Das Gerät nur dann bedienen, wenn die Verkehrslage es zulässt. Die Lautstärke so einstellen, dass Außengeräusche (z.B. Polizeisirenen) noch hörbar sind. Bei Rauch oder Geruch sofort ausschalten. Nur vom Fachmann öffnen lassen.

BEDIENUNGSANLEITUNG Mexico Pro 7935 BECKER

Bedienungsanleitung	D
Operation Guide	GB
Mode d’emploi	F
Istruzioni per l’uso	I

Inhaltsverzeichnis

Sicherheitshinweise 4

Hinweise zur allgemeinen

Verkehrssicherheit 5

Tasten Übersicht 6

Diebstahlschutz 7

Eingabe der Codenummer 7

Mobilfront abnehmen 8

Mobilfront einsetzen 8

Allgemeine Bedienung 9

Ein- / Ausschalten 9

Lautstärke einstellen 9

Klangmenü aktivieren 9

Bässe einstellen 9

Höhen (Treble) einstellen 9

Fader (Überblendregler) 10

Balance einstellen 10

Linear-Einstellung 10

Subwoofer- bzw. Centerspeaker

Lautstärke einstellen 10

Loudness ein-/ausschalten 10

Rundfunkbetrieb 11

FM-Rundfunkbetrieb einschalten 11

FM-Menü-Mode einschalten 11

Wellenbereich FM einstellen 11

Einstellmöglichkeiten für die

Senderwahl 11

Dynamisches Autostore (FM-DAS) 11

Sendersuchlauf FM-DAS 12

Scansuchlauf 12

Programmfilterung bei FM-DAS 12

Program Type Auswahl (PTY) 13

PTY Anzeige ein-/ausschalten 13

Sender abrufen/speichern bei FM 13

Handabstimmung FM 14

Regionalisierung 14

Regionalisierung ein-/ausschalten 15

Frequenzanzeige ein- / ausschalten 15

Radiotext ein- / ausschalten 15

Verkehrsfunk TP

TP-Menü aktivieren/verlassen 16

TP ein-/ausschalten 16

Automatische Verfolgung einstellen 17

Direkte Programmierung einstellen/

löschen 17

Stummschaltung ein-/ausschalten 18

TP Durchsageabbruch 18

TP Durchsagelautstärke 18

Telefonstummschaltung 18

AM-Rundfunkbetrieb einschalten 19

AM-Menü-Mode einschalten 19

Wellenbereich AM einstellen 19

Einstellmöglichkeiten für die

Senderwahl 19

Sendersuchlauf MW, LW, SW 19

Scansuchlauf 19

Sender abrufen/speichern

MW, LW, SW 20

Autostore MW, LW 20

Handabstimmung MW, LW, SW 20

CD-Betrieb 21

Hinweise zur Compact Disc

(CD) 21

Einlegen/ausschieben von CDs 21

Titelsprung vor-/rückwärts 22

Scan Suchlauf 22

Schneller Vor-/Rücklauf 22

Titelwiederholung (Repeat) 22

Zufallsgenerator (Random Play) 23

CD Einstellungsmenü 23

Titelanzahl anzeigen 23

Umschaltung Track/CD Text Anzeige 23

Temperatur Schutzschaltung 24

Hinweise zu CD-R und CD-RW 24

Hinweis zu kopiergeschützten

CDs 24

MP3-Betrieb 25

Allgemeiner Hinweis zu MP3 25

Erstellung eines MP3/

WMA-Datenträgers 25

Erstellung einer Playlist 26

Einlegen/ausschieben von

MP3 CDs 27

Umschaltung Folder/Playlist 28

Titelsprung vor- / rückwärts 28

Folder/Playlist wechseln 28

Scan Suchlauf 28

Schneller Vor- / Rücklauf 29

Zufallsgenerator (Random Play) 29

Titelwiederholung (Repeat) 29

Inhaltsverzeichnis

MP3 Einstellungsmenü 29

Folder-/Playlist-/Titelanzahlanzahl 29

Folder-/Playlistname anzeigen. 30

Umschaltung Track/ID3 Tag Anzeige 30

CD-Wechsler-Betrieb 31

Betriebsbereitschaft des

CD-Wechslers 31

CD-Magazin laden/entladen 31

Anwahl des CD-Wechsler-

Betriebs 31

CDs wechseln/auswählen 31

CDC Einstellungsmenü 32

Track Informationen anzeigen 32

Trackanzahl und Gesamtlaufzeit

anzeigen 32

Namensgebung einer CD 33

Filterfunktion bei CD 34

Benutzer-Einstellungen 35

Benutzer-Einstellungen aufrufen/

verlassen 35

Einstellen der GAL (Gal) 35

Verhalten bei Telefon-Mute (Tel) 35

Displayhelligkeit (Lum) 36

Einstellung der Blinkdiode (Led) 36

Empfangsoptimierung einstellen

(M/S) 36

AUX-Eingang (Aux) 37

Signalton Lautstärke (BeV) 37

Servicemenü 38

Servicemenü aufrufen/verlassen 38

CD-Wechsler Reset 38

Geräte Resetauslösung 38

Erläuterungen 42

RDS SYSTEM 42

Ebene DAS Seek Qual. 42

Ebene DAS Seek Name 42

Fachwortverzeichnis 44

Technische Daten 49

MERKBLATT 50

Sicherheitshinweise

Die Bedienung des Gerätes ist nur dann gestattet, wenn dies die Verkehrslage zulässt und Sie absolut sicher sind, dass Sie selbst, Ihre Mitfahrer oder sonstige Verkehrsteilnehmer nicht gefährdet, behindert oder belästigt werden.

Das Gerät darf nur zu seinem bestimmungsgemäßen Gebrauch verwendet werden. Die Lautstärke des Gerätes ist so einzustellen, dass Außengeräusche noch wahrgenommen werden können.

Im Falle einer Störung (z.B. Rauch- oder Geruchsentwicklung) ist das Gerät sofort abzuschalten.

Aus Sicherheitsgründen darf das Gerät nur von einem Fachmann geöffnet werden. Bitte wenden Sie sich im Falle einer Reparatur an Ihren Händler.

Hinweise zur allgemeinen Verkehrssicherheit

Dieses Autoradiogerät ist für den Einbau und Betrieb in Personenkraftwagen, Nutzfahrzeugen und Omnibussen (Fahrzeugklassen M, N und O) mit einer Bordnetz-Nennspannung von 12 Volt vorgesehen und zugelassen.

Die Installation bzw. Wartung sollte nur von fachkundigem Personal durchgeführt werden. Bei fehlerhafter Installation oder Wartung können bei elektronischen Kraftfahrzeug- Systemen Fehlfunktionen auftreten. Sicherheitshinweise des Fahrzeugherstellers sind einzuhalten.

Ein Eingriff in die Fahrzeugelektronik (z.B. Tachosignalanschluss) ist von einer autorisierten Kundendienststelle durchzuführen. Bei Beeinträchtigungen an der Fahrzeugelektronik übernehmen wir keine Haftung.

Dieses Gerät ist nur für den vom Fahrzeughersteller vorgesehenen Einbauort bestimmt.

Die Gerätebefestigung ist so zu wählen, dass bei einem eventuellen Aufprall des Fahrzeuges die korrekte Befestigung sichergestellt ist.

Die Spannungsversorgung muss ausreichend abgesichert werden.

Werden Mobiltelefone ohne Außenantenne in der Nähe des Radiogerätes betrieben, kann es zu Störungen kommen.

Machen Sie sich vor Fahrtbeginn mit dem Gerät und seiner Bedienung vertraut. Bedienen Sie das Gerät während der Fahrt nur, wenn es die Verkehrslage zulässt. Die Gerätelaufstärke des Autoradios ist so einzustellen, dass Außengeräusche (z.B. Signalhorn der Polizei) gut wahrgenommen werden können.

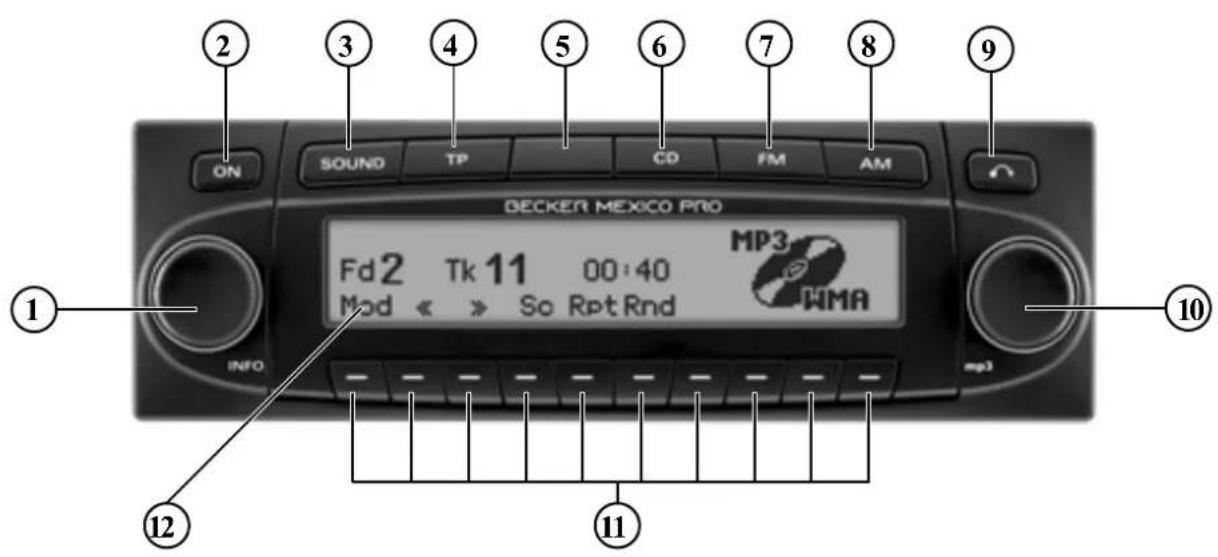

Tasten Übersicht

1 Linker Drehregler (INFO)
2 Ein / Ausschalter () ON
3 K l a n SCJNE a s t e ( )
4 Verkehrsfunktaste () TP
5 Blinkdiode
6 Umschaltung CD ()CD

7 Umschaltung auf FM () FM
8 Umschaltung auf AM () AM
9 Ausschubtaste für CD ()
10 Rechter Drehregler
11 Multifunktionstasten
12 Anzeige

Eingabe der Codenummer

Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluss diebstahlgeschützt. Nach dem Einschalten über die Taste wird der Schriftzug Enter Code Number angezeigt.

▶Geben Sie über die Multifunktionstasten 1 7 die Code-Ziffer ein.

Beispiel:

Codenummer 15372 (die Codenummer ist aus beiliegender CODE CARD zu ersehen).

Wurde die 5. Ziffer eingegeben und alle anderen Ziffern jeweils korrekt eingegeben, schaltet sich das Gerät selbständig ein.

Hinweis

Die CODE CARD muss unbedingt außerhalb des Fahrzeuges an einem sicheren Ort aufbewahrt werden. Ein unrechtmäßiger Gebrauch ist somit nicht möglich. Die mitgelieferten Scheibenaufkleber sollten Sie auf die Innenseiten Ihrer Fahrzeugscheiben kleben.

Wurde eine falsche Codenummer eingegeben, wird wieder der Schriftzug Enter Code Number angezeigt. Nach fünfstellige dreimaliger falscher Codeeingabe wird Wait angezeigt, das Gerät ist für ca. 60 Minuten gesperrt.

Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten.

Beachten:

Die Wartezeit läuft nur bei eingeschaltetem Gerät und eingeschalteter Zündung ab.

Diebstahlschutz

Mobilfront abnehmen

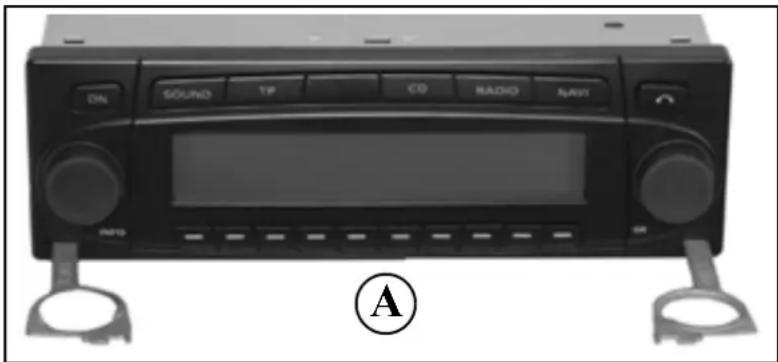

Als wirksamer Diebstahlschutz kann die Mobilfront (A) vom Gerät entfernt werden.

▶Hierzu Taste kurz drücken (Datenträger verbleibt im Gerät).
Das Display klappt nach vorn.
▶Ziehen Sie die Mobilfront ab.

Nach Abklappen des Displays wird der Ton auf eine maximale Lautstärke begrenzt. Nach 20 Sekunden ertönt ein Piepton der auf das abgeklappte Bedienteil hinweist. Danach schaltet sich das Gerät aus.

Warning Unfallgefahr

Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben.

Beachten:

Bitte die Mobilfront nach dem Abnehmen in die mitgelieferte Schutzhülle stecken.

Berühren Sie nicht die Metallkontakte an der Mobilfront oder am Radio.

Mobilfront einsetzen

▶Die Mobilfront in die linke untere Arretierung einsetzen, danach in der rechten unteren Arretierung einrasten. Als nächsten Schritt die Mobilfront nach oben klappen, bis sie in den oberen Arretierungen einrastet. Die Mobilfront kann auch flach aufgesetzt und festgedrückt werden.

Um die korrekte Funktion sicherzustellen, ist darauf zu achten, dass die Mobilfront an den vier Arretierungspunkten komplett eingerastet ist.

Allgemeine Bedienung

Ein- / Ausschalten

▶Taste ON drücken.

Eine weitere Ein-/Ausschaltmöglichkeit besteht über die Zündung des Fahrzeugs.

Zum Einschalten des Gerätes über die Zündung, muss das Gerät zuvor auch über die Zündung abgeschaltet worden sein.

Nach Abschalten der Zündung kann das Ausschalten des Gerätes, durch Drücken der Taste ONnerhalb von 3 Sekunden verhindert werden.

Hinweis:

Das Gerät kann auch ohne Zündung über die Taste oringeschaltet werden, schaltet jedoch nach 1 Stunde selbstständig aus.

Lautstärke einstellen

Linken Drehregler führen. Die Lautstärke wird angehoben oder abgesenkt.

Klangmenü aktivieren

Taste SOLIKEN. Das Klangmenü wird aktiviert. Folgende Funktionen können aufgerufen werden: Bas (Bässce), Trb (Höhen), Fad (Fader), Bal (Balance), FLT (Linear-Einstellung), Sub (Subwoofer) und Ldn (Loudness).

Die Einstellungen der Bässc und Höhen werden für die Wellenbereiche FM, AM (MW, LW, SW), für Verkehrsfunkdurchsagen, Telefonbetrieb, CD-, MP3/WMA-, und CDC/AUX-Betrieb getrennt gespeichert.

Bässe einstellen

▶Taste soundanach Multifunktionstaste Bas drücken.

▶Mit dem rechten Drehregler gewünschte Bässe einstellen.

Höhen (Treble) einstellen

▶Taste soundanach Multifunktionstaste Trb drücken.

▶Mit dem rechten Drehregler gewünschte Höhen einstellen.

Allgemeine Bedienung

Fader (Überblendregler)

▶Taste Soliklanach Multifunktionstaste Fad drücken.

▶Mit dem rechten Drehregler gewünschte Fadereinstellung vornehmen.

Balance einstellen

▶Taste solnichanach Multifunktionstaste Bal drücken.

▶Mit dem rechten Drehregler gewünschte Balance einstellen.

Linear-Einstellung

Es können die Klangcinstellungen der momentan eingestellten Signalquelle (z.B. FM) auf einen Mittelwert eingestellt werden.

▶Taste SOUNDz drücken. Danach Multifunktionstaste FLT kurz cken - es erscheint Tone reset.

▶Multifunktionstaste Ferneut drücken.

Subwoofer- bzw. Centerspea- ker Lautstärke einstellen

▶Taste SOLICdanach Multifunktionstaste Sub drücken.

▶Mit dem rechten Drehregler gewünschte Subwoofer-Lautstärkeeinstellung vornehmen.

Loudness ein-/ausschalten

▶Taste soundanach Multifunktionstaste Ldn drücken.

▶Mit der Multifunktionstaste Ldn zwischen Loudness ein (ON) bzw. Loudness aus (OFF) wählen.

Hinweis:

In den Wellenbereichen MW, LW, SW ist Loudness abgeschaltet.

FM-Rundfunkbetrieb einschalten

▶Taste FM drücken.

Der Wellenbereich FM wird mit der zuletzt eingestellten Speicherebene und Frequenz eingestellt.

FM-Menü-Mode einschalten

▶Im Rundfunkbetrieb Taste Fimi-cken.

Der Radio-Menü-Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedrückt, schaltet das Gerät auf den Rundfunkbetrieb zurück.

Wellenbereich FM einstellen

▶Radio-Menü-Mode aufrufen.

▶Multifunktionstaste Fm drücken.

Es wird der zuletzt gewählte Sender eingestellt und die zuletzt gewählte Ebene angezeigt.

Durch mehrfaches Drücken können die Ebenen Seek Quality, Seek Name, Stations RDS und Stations Fix ausgewählt werden.

• Seek Quality (siehe auch Seite 42)
• Seek Name (siehe auch Seite 42)
  • Stations RDS (siehe auch Seite 42)
• Stations Fix (siehe auch Seite 42)

Einstellmöglichkeiten für die Senderwahl

Der gewünschte Sender kann über Dynamisches Autostore, Sendersuchlauf, Scansuchlauf, Handabstimmung und Stationstasten eingestellt werden.

Dynamisches Autostore (FM-DAS)

▶FM-Menü-Mode aufrufen.

▶Multifunktionstaste FQmoft drücken. bis Seek Quality bzw. Seek Name angezeigt wird.

Im FM-DAS Betrieb werden die empfangbaren Sender je nach Einstellung über den Multifunktionstasten angezeigt.

Der gewünschte Sender wird eingestellt, indem die Taste unterhalb der Abkürzung der Sendeanstalt gedrückt wird. Strahlt der gewählte Sender mehrere Programme/Regionalprogramme aus, kann in einem automatisch eingeblendeten Untermenü das gewünschte Programm gewählt werden.

Rundfunkbetrieb

Wurde in der Vergangenheit bereits ein Programm dieser Senderkette gewählt, wird das zuletzt gespeicherte ohne weitere Programmeingabe übernommen.

Die Multifunktionstaste deutet an, dass durch Druck auf diese Tasten weitere Sender angezeigt und ausgewählt werden können.

Werden Sendernamen zur Übertragung von Werbung oder Nachrichten mißbraucht, wird dieser Sender statt mit dem Namenskürzel mit L-1... L-Z (L = Local) bezeichnet. Dies verhindert ein ständiges Wechseln in der unteren Anzeigenleiste. Beim Anwählen eines Senders wird dieser mit einem Stern (z.B. L*1) gekennzeichnet.

Bei der erstmaligen Inbetriebnahme und nach Unterbrechung der Stromversorgung benötigt der Empfänger kurze Zeit, um die Signale der Sender auszuwerten. Die Anzeige erfolgt Schritt für Schritt.

Sendersuchlauf FM-DAS

▶Rechten Drehregler ● links/rechts drehen.

Das Radio zeigt in alphabetisch abfallender/aufsteigender Folge die empfangbaren und identifizierten Sender an.

Scansuchlauf

▶Rechten Drehregler ●rücken.

Im Display erscheint

Ein automatischer Sendersuchlauf beginnt. Der erste Durchlauf wird auf einer unempfindlichen, jeder weitere auf einer empfindlichen Stufe durchgeführt. Empfangbare Sender werden 8 Sekunden lang hörbar. Soll das empfangene Programm gehalten werden, rechten Drehregler Brücken.

Hinweis

Bei Seek Quality und Seek Name wird der Scansuchlauf in alphabetischer Folge durchgeführt.

Programmfilterung bei FM-DAS

Es besteht die Möglichkeit, verschiedene Sender aus der FM-DAS Senderliste auszublenden.

▶FM-Menü-Mode aufrufen.

▶Multifunktionstaste Fil drücken.

Mit dem rechten Drehregler können die einzelnen Programme ausgewählt werden. Durch Drücken des rechten Drehreglers dann nun zwischen Play (Programm ungefiltert) und Skip (Programm ausgefiltert) ausgewählt werden.

Um die Filterfunktion ein- oder auszuschalten, muss durch mehrfaches Drücken der Multifunktionstaste Fdie Filterfunktion ein- (FiL on) bzw. ausgeschaltet (No FiL) werden.

Program Type Auswahl (PTY)

▶FM-Menü-Mode aufrufen.

▶Multifunktionstaste Pty drücken.
▶Danach mit Multifunktionstaste Pty den gewünschten PTY (siche auch Seite 42) auswählen.

Hinweis

Es sind nur die zur Zeit verfügbaren PTY's auswählbar.

Wurde ein PTY ausgewählt, so sind bei FM-DAS nur noch die mit diesem PTY ausgestatteten Sender anwählbar.

Durch Anwählen von NO PTY werden im FM-DAS Betrieb wieder alle Sender angezeigt.

PTY Anzeige ein- / ausschalten

▶FM-Mcnü-Mode einstellen.

▶Mit der Multifunktionstaste Dis zwischen PTY (PTY Anzeige eingeschaltet) oder Frequency (PTY Anzeige ausgeschaltet) wählen.

Sender abrufen/speichern bei FM

▶Im FM-Menü-Mode mit der Multifunktionstaste Fm die Staletions ROS oder Stations Fix anwählen.

• Stations RDS (siehe auch Seite 42)
• Stations Fix (siehe auch Seite 42)

Speichern:

Es lassen sich je 12 Frequenzen oder Programme abspeichern.

▶Gewünschten Sender suchen.

Zum Abspeichern des gewünschten Senders oder des Programms, Multifunktionstaste 1 - bzw. 10 - drücken, bis ein Signalton ertönt.

dHinweis

Um die Speicherplätze 10 - 12 zu erreichen, Multifunktionstaste —drücken.

Abrufen:

▶Multifunktionstaste - bzw. 9 10 - drücken. Der gespeicherte Sender wird aufgerufen.

Rundfunkbetrieb

Handabstimmung FM

▶FM-Menü-Mode einstellen.
▶Mit der Multifunktionstaste Fig. Ebene Stations Fix anwählen.

▶Multifunktionstaste 12amal drücken.
▶Jetzt rechten Drehregler drehen.

Es werden 100 kHz Abstimmschritte durchgeführt.

Im Display wird durch MAN auf die aktive Handabstimmung hingewiesen. Nach kurzer Zeit ohne drehen des rechten Drehreglers verschwindet MAN und die Handabstimmung ist ausgeschaltet.

Regionalisierung

Die RDS-Diversityfunktion erfolgt überregional. In diesem Zustand kann es vorkommen, dass durch RDS-Diversity ein Umschalten zwischen verschiedenen Regionalprogrammen mit unterschiedlichen Sendeinhalten erfolgt. Tritt diese Erscheinung auf, muss das spezielle Regionalunterprogramm direkt angewählt werden.

Werden mehrere Regionalprogramme von einer Sendeanstalt ausgestrahlt, so wird dies erst bei der Anwahl der Sendeanstalt ersichtlich.

Die Sender mit zusätzlichen Regionalsendern werden mit einem Stern gekennzeichnet (z.B. 4*).

Bei der Anwahl einer dieser Sender (z.B. 4*) werden alle empfangbaren Regionalunterprogramme dieses Senders angezeigt.

▶Danach gewünschtes Regionalunterprogramm auswählen (z.B. ) ¹³

Hinweis

Nimmt ein Regionalunterprogramm trotz RDS-Diversityfunktion in der Empfangsqualität ab, ist zu bedenken, dass Regionalunterprogramme meist nur auf wenigen Frequenzen gesendet werden. Das Gerät kann also seltener auf Frequenzen mit besserer Empfangsqualität ausweichen.

Regionalisierung ein- / aus- schalten

▶FM-Menü-Mode einstellen.

▶Mit der Multifunktionstaste Ries Regionalisierung ein- (on) oder ausschalten (off).

Frequenzanzeige ein- / ausschalten

▶FM-Menü-Mode einstellen.

▶Mit der Multifunktionstaste Dis zwischen Frequency (Frequenzanzeige eingeschaltet) oder PTY (Frequenzanzeige ausgeschaltet) wählen.

Radiotext ein- / ausschalten

Warning Unfallgefahr

Da im Radiotext ständig wechselnde Informationen übertragen werden, empfehlen wir ausdrücklich, den Radiotext nur im stehenden Fahrzeug einzublenden, um die Ablenkung des Fahrers so gering wie möglich zu halten. Nur so kann der daraus resultierenden Unfallgefahr vorgebeugt werden.

▶Drücken Sie den linken Drehregler ●

** TEXT ** TEXT ** TEXT ** TEXT ** TEXT ** TEXT ** TEXT ** TEXT FM Pty Dis Res Fil

Das Autoradio filtert, aus den vom Sender angebotenen Daten, eine Radiotext Information heraus und stellt sie dar.

Hinweis

Es kann nur Radiotext angezeigt werden, wenn der gewählte Sender auch Radiotext ausstrahlt.

Durch ungünstige Empfangssituationen oder Störungen kann die Anzeige eines Radiotextes nur verstümmelt oder gar nicht möglich sein.

▶Um die Radiotextebene zu verlassen, Taste FM oder den linken Drehregler drücken.

Rundfunkbetrieb

Verkehrsfunk TP (Traffic Program)

Übermittelt ein RDS-Diversitysender TP-Durchsagen, besteht die Möglichkeit den CD-, CDC/AUX-MW-, LW-, KW-Betrieb oder die Stummschaltung zu unterbrechen und die gesendete TP-Durchsage durchzuschalten. Ferner kann ein FM-Sender gehört werden und die TP-Durchsagen eines anderen FM-Senders durchgeschaltet werden.

Für die Einstellung eines TP-Senders gibt es zwei verschiedene Möglichkeiten:

- automatische Verfolgung - direkte Programmierung

Bei der automatischen Verfolgung wird immer der aktuell gehörte FM-Sender als TP-Sender übernommen. Falls der eingestellte FM-Sender nicht mehr als empfangswürdig oder kein TP-Sender ist, sucht sich das Gerät nach bestimmten Kriterien einen anderen TP-Sender.

Bei der direkten Programmierung kann ein TP-Sender, der nicht der gehörte FM-Sender ist, programmiert werden. So kann z.B. ein bestimmter FM-Sender gehört werden und die TP-Durchsagen eines anderen FM-Senders durchgeschaltet werden.

Ist der programmierte TP-Sender nicht mehr empfangswürdig wird auf automatische Verfolgung geschaltet bis der programmierte TP-Sender wieder empfangbar ist.

Wurde vom Gerät erkannt, dass ein TP-Sender vorhanden ist, wird dies im Display durch TP gekennzeichnet.

Wenn TP aktiviert ist wird im Display durch TRuf den aktivierten Verkehrsfunk hingewiesen.

TP-Menü aktivieren/verlassen Aktivieren:

▶Taste 📌Picken (es darf keine Verkehrsfunkdurchsage gesendet werden).

▶Multifunktionstaste Tp drücken.

Verlassen:

▶Taste 📅Pücken bzw. beendet sich das TP-Menü selbständig nach 8 Sekunden ohne Bedienung.

TP ein-/ausschalten

In allen Betriebsarten und Wellenbereichen kann TP durch Drücken der Taste TP, länger als 2 Sekunden, ein- bzw. ausgeschaltet werden.

TP kann auch im TP-Menü ein-/ausgeschaltet werden:

Rundfunkbetrieb

Einschalten:

▶TP-Mcnü einschalten.

▶Multifunktionstaste §40 oft drücken, bis TP on erscheint.

Ausschalten:

▶TP-Menü einschalten.

▶Multifunktionstaste oft drücken, bis TP off erscheint. Nach dem Umschalten auf Normalanzeige ist TP abgeschaltet.

Automatische Verfolgung ein- stellen

In allen Betriebsarten und Wellenbereichen kann, die automatische Verfolgung durch Drücken der Taste Tlinger 2 Sekunden, eingeschaltet werden.

Im TP-Mcnü:

▶Multifunktionstaste 50-0ft drücken, bis TP on erscheint.

Beachten:

Wurde zuvor ein TP Sender direkt programmiert, wird dieser wieder als TP-Sender eingestellt.

Direkte Programmierung ein- stellen/löschen

▶TP Menü einschalten.

Einstellen:

▶Multifunktionstaste Sta drücken.

▶Mit dem rechten Drehregler gewünschten TP Sender auswählen. Nach kurzer Zeit ohne Bedienung wird der eingestellte Sender übernommen.

Löschen:

▶Multifunktionstaste Sta drücken.

▶Mit dem rechten Drehregler -to- toselect auswählen und durch Drücken bestätigen. Nach kurzer Zeit ohne Bedienung ist die direkt Programmierung gelöscht.

Rundfunkbetrieb

Stummschaltung ein-/ausschalten

▶Nach dem Einstellen eines TP- bzw. EON-Senders kann durch kurzes Drücken der Taste T3 e Stummschaltung aktiviert werden.

Danach werden nur Verkehrsfunkdurchsagen und Navigationsansagen durchgeschaltet.

▶Durch nochmaliges Drücken der Taste TP wird die Stummschaltung aufgehoben.

TP Durchsageabbruch

Eine momentan gesendete Durchsage kann unterbrochen werden.

▶ Während der TP-Durchsage Taste TP kurz drücken.

Es wird auf den zuvor eingestellten Modus zurückgeschaltet.

TP Durchsagelautstärke

- TP Menü einstellen. - Multifunktionstaste Vol drücken.

▶Mit dem rechten Drehregler können vier verschiedene Einstellungen (0 - 3) gewählt werden.

Dies bedeutet, dass je nach Einstellung die Lautstärke um einen festen Wert angehoben wird.

• Einstellung 0 - keine Anhebung
  • Einstellung 1 - geringe Anhebung
  • Einstellung 2 - mittlere Anhebung
  • Einstellung 3 - starke Anhebung

Telefonstummschaltung

Falls im Fahrzeug eine Telefonanlage installiert und die Stummschaltleitung des Autotelefons am Autoradio angeschlossen ist, kann im Benutzermenü (Seite 35) das Telefonverhalten eingestellt werden.

Bei der Einstellung Mute wird das Radio im Falle eines Anrufs stummgeschaltet.

Bei der Einstellung Audio Sis. wird der Ton des Telefons im Falle eines Anrufs über das Radiogerät (Zündung des Fahrzeugs muss eingeschaltet sein) ausgegeben.

Dies kann allerdings nur geschehen, wenn eine Freisprecheinrichtung mit Lautsprecherausgang zusätzlich zum Telefon installiert und am Radio angeschlossen ist. In beiden Fällen wird Phone angezegt.

Phone

TP

AM-Rundfunkbetrieb einschalten

▶Taste AM drücken.

Der zuletzt eingestellte AM-Sender und der entsprechende Wellenbereich werden eingestellt.

AM-Menü-Mode einschalten

▶Im AM-Rundfunkbetrieb Taste drücken.

Der AM-Menü-Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedrückt, schaltet das Gerät auf den Rundfunkbetrieb zurück.

Wellenbereich AM einstellen

▶AM-Menü-Mode aufrufen.

▶Multifunktionstaste Am drücken.

Es wird der zuletzt gewählte Wellenbereich und Sender eingestellt. Um die Wellenbereiche MW (Medium Wave), LW (Long Wave) und SW (Short Wave) auszuwählen, die Multifunktionstaste 600ft drücken, bis der gewünschte Wellenbereich eingestellt ist.

Einstellmöglichkeiten für die Senderwahl

Der gewünschte Sender kann über Sendersuchlauf, Autostore (MW, LW), Scansuchlauf, Handabstimmung und Stationstasten eingestellt werden.

Sendersuchlauf MW, LW, SW

▶ Im gewünschten Wellenbereich (MW, LW, SW) rechten Drehregler links/rechts drehen.

Das Radio sucht Empfangsfrequenzen in abfallender/aufsteigender Frequenzfolge.

Scansuchlauf

▶ Im gewünschten Wellenbereich (MW, LW, SW) rechten Drehregler ● drücken.

Im Display erscheint 50

Ein automatischer Sendersuchlauf beginnt. Der erste Durchlauf wird auf einer unempfindlichen, jeder weitere auf einer empfindlichen Stufe durchgeführt. Empfangbare Sender werden 8 Sekunden lang hörbar. Soll der empfangene Sender gehalten werden, rechten Drehregler drücken.

Rundfunkbetrieb

Sender abrufen/speichern MW, LW, SW

Speichern:

Es lassen sich jeweils 12 Sender auf Stationstasten speichern.

▶Gewünschten Sender suchen.

▶Zum Abspeichern des gewünschten Senders, Multifunktionstaste 4 9 bzw. 10 drücken, bis ein Signalton ertönt.

Hinweis

Um die Speicherplätze 10 - 12 zu erreichen, Multifunktionstaste -drücken.

Abrufen:

▶Multifunktionstaste - bzw. 9 10 - drücken. Der gespeicherte Sender wird aufgerufen.

Autostore MW, LW

▶Im gewünschten Wellenbereich AM-Menü-Mode einschalten.

- Multifunktionstaste 80s oft drücken bis Autostore on angezeigt wird. - Multifunktionstaste As sol drücken, bis Seek Autostore angezeigt wird.

Es werden die 12 am besten zu empfangenden Sender in der Reihenfolge ihrer Qualität auf die Stationstasten abgelegt.

▶Um die Autostore Speicherebene zu verlassen, mit Multifunktionstaste As die Autostore Speicherebene ausschalten (Autostore off).

Das Radio schaltet auf die Stationstastenebene zurück.

Handabstimmung MW, LW, SW

▶Im gewünschten Wellenbereich AM-Menü-Mode einschalten.

▶Multifunktionstaste 12mal drücken.

solangeJetzt rechten Drehregler drehen.

Es werden 9kHz (MW), 3kHz (LW) oder 5kHz (SW) Abstimmschritte durchgeführt.

Im Display wird durch MAN auf die aktive Handabstimmung hingewiesen. Nach kurzer Zeit ohne Drehen des rechten Drehreglers ●verschwindet MAN und die Handabstimmung ist ausgeschaltet.

Hinweise zur Compact Disc (CD)

Bei verschmutzter CD kann es zu Ton-aussetzern kommen. Um optimalen Klang zu gewährleisten, beachten sie folgendes:

Richtig	Falsch
Falsch	[GWKS]Richtig

• Fassen Sie die CD stets nur an den Kanten an. Berühren Sie nie die Plattenoberfläche und halten Sie sie sauber.
• Kleben Sie nichts auf die CD.
• Schützen Sie die CDs vor prallem Sonnenlicht und vor Wärmequellen wie Heizungen usw.

- Reinigen Sie die CD vor dem Abspielen mit einem im Handel erhältlichen Reinigungstuch, indem Sie von der Mitte nach außen wischen. Lösungsmittel wie Benzin, Verdünner oder andere handelsübliche Reiniger und Antistatiksprays dürfen nicht verwendet werden.

Einlegen/ausschieben von CDs

Einlegen:

▶Taste 📤 lang drücken.
Das Display klappt nach unten und der CD-Schacht wird sichtbar.
▶Schieben Sie die Disc mit der bedruckten Seite nach oben in den CD-Schacht ein.

Das Gerät zieht die CD automatisch ein und beginnt ab dem ersten Titel die Disc wiederzugeben. Jetzt das Display wieder nach oben klappen.

Nach Abspielen des letzten Titels beginnt das Gerät automatisch wieder, den ersten Titel der CD wiederzugeben.

Wenn sich bereits eine CD im Schacht befindet, Taste CDrücken. War der CD-Wechsler-/AUX Betrieb zuletzt ausgewählt, muss mit der Multifunktionstaste Cauf CD-Betrieb umgeschaltet werden.

Ausschieben:

▶Taste lang drücken.
Das Display klappt nach unten und die CD wird ausgeworfen.
▶CD entnehmen.
▶Das Display wieder nach oben klappen.

Warning Unfallgefahr

Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben.

Beachten:

Beim Ausschalten des Gerätes wird die CD nicht ausgeschoben, sie verbleibt im Schacht.

CD-Betrieb

Titelsprung vor-/rückwärts

▶Rechten Drehregler ●rechts/links drehen.

Durch schnelles Drehen des Drehreglers können mehrere Titel vorwärts oder rückwärts übersprungen werden.

Hinweis:

Wird der letzte Titel erreicht, erfolgt ein Wechsel auf den ersten Titel. Analog erfolgt ebenfalls ein Wechsel vom ersten auf den letzten Titel.

Ist beim Auslösen des Titelsprungs der Titel länger als 10 Sekunden abgespielt, erfolgt der Rücksprung auf den Anfang des Titels.

Scan Suchlauf

▶Durch Drücken der Multifunktions-taste wird der Scan Suchlauf aktiviert.

Im Display erscheint 50

Alle nachfolgenden Titel der aktuellen CD werden für jeweils 10 Sekunden angespielt. Zum Beenden des Scansuchlaufs die Multifunktionstaste Erneut drücken.

Schneller Vor-/Rücklauf

▶Durch Drücken der Multifunktions-taste wird der schnelle Vorlauf (hörbar), oder durch Drücken der Multifunktionstaste ▶ der Rücklauf (hörbar) aktiviert.

▶ Durch Loslassen der Multifunktions- taste ✉ bzw. schnelle Vor- / Rücklauf beendet.

wird

Titelwiederholung (Repeat)

▶Durch Drücken der Multifunktions-taste Rvtrd die „Titelwiederho-lung“ eingeschaltet.

Der Schriftzug Rpt wird invers dargestellt.

▶Nach nochmaligem Drücken der Multifunktionstaste Ried die „Titelwiederholung“ ausgeschaltet.

schnelle

Zufallsgenerator (Random Play)

▶Durch Drücken der Multifunktions-taste Rwind der Zufallsgenerator aktiviert.

Danach werden die Titel der aktuellen CD in beliebiger Reihenfolge abgespielt. Der Schriftzug Rnd wird invers dargestellt.

▶Nach nochmaligem Drücken der Multifunktionstaste wird die Funktion „Zufallsgenerator“ gelöscht.

CD Einstellungsmenü

▶Im CD-Betrieb Taste dricken.

Das CD Einstellungsmenü wird angezeigt. Als weitere Information wird sofern vorhanden der CD Text zum aktuell laufenden Titel angezeigt.

Wird eine andere Funktion im CD Einstellungsmenü gewählt, können Sie durch Drücken der Multifunktionstaste Txt wieder den CD Text anzeigen.

Titelanzahl anzeigen

▶CD Einstellungsmenü aufrufen.

▶Multifunktionstaste Trk drücken. Es wird die aktuelle Titelnummer und die gesamt Titelanzahl angezeigt.

Umschaltung Track/CD Text Anzeige

Sie können hier einstellen ob im CD Menü die Titelanzeige durch die nummerische Trackanzeige oder durch die Anzeige des CD Texts des laufenden Titels erfolgt.

▶Drücken Sie den linken Drehregler ●

oder

▶CD Einstellungsmenü aufrufen.

▶Durch Drücken der Multifunktions- taste Dis zwischen Numeric (Trackanzeige) oder Text (Titelname) auswählen.

CD-Betrieb

Temperatur Schutzschaltung

Um die Laserdiode vor zu starker Erwärmung zu schützen, ist in diesem Gerät eine Temperatur-Schutzschaltung implementiert.

Beim Ansprechen der Temperaturschwelle dieser Schutzschaltung erscheint für 8 Sekunden die folgende Anzeige.

Das Gerät schaltet auf die vor Aktivierung des CD-Betriebs gewählte Betriebsart um.

Nach einer Abkühlphase kann der CD-Betrieb wieder aufgerufen werden. Sollte die Temperatur aber immer noch zu hoch sein, wird wieder auf die zuvor eingestellte Signalquelle zurückgeschaltet.

Hinweise zu CD-R und CD-RW

Mit diesem Gerät können Sie CD-Rs (beschreibbare CDs) und CD-RW (wiederbeschreibbare CD) wiedergeben lassen. Beachten Sie hierbei jedoch die rechtlichen Vorgaben. Diese Vorgaben können von Land zu Land verschieden sein.

Je nach dem Aufnahmegerät, mit dem die CD-R/CD-RW bespielt wurde, oder dem Zustand der CD-R/CD-RW selbst können einige CD-R/CD-RWs mit diesem Gerät möglicherweise nicht wiedergegeben werden.

Eine CD-R/CD-RW muss gemäß dem „Red Book“ Standard erstellt werden (gilt nicht für MP3-CDs).

Hinweis zu kopiergeschützten CDs

Unter Umständen kann es bei der Wiedergabe von kopiergeschützten CDs zu Problemen wie z.B. langer Einlesedauer oder Verweigerung der Wiedergabe kommen.

Allgemeiner Hinweis zu MP3

Die Musik, die Sie im MP3-Betrieb Ihres Geräts wiedergeben können, unterliegt in der Regel dem Schutz des Urheberrechts nach den jeweils anwendbaren internationalen und nationalen Bestimmungen. In einigen Ländern dürfen in diesem Fall ohne vorherige Einwilligung der Berechtigten keine Vervielfältigungen, auch nicht zum privaten Gebrauch, hergestellt werden. Bitte informieren Sie sich über die jeweils geltenden Bestimmungen des Urheberrechts und beachten Sie diese. Soweit Sie selbst, z.B. bei Eigenkompositionen und -aufnahmen über diese Rechte verfügen oder diese vom Berechtigten eingeräumt wurden, gelten diese Einschränkungen selbstverständlich nicht.

Erstellung eines MP3/WMA-Datenträgers

• Die maximale Anzahl von Tracks je Medium ist abhängig von Folderanzahl und Dateinamenlänge. Hierbei kann bei voller Dateinamenlänge davon ausgegangen werden, dass bei 0 Folder ca. 240 Tracks und bei z.B. 50 Foldern ingesamt ca. 160 Tracks möglich sind.
- Es können nur MP3 und WMA Tracks abgespielt werden die entsprechend der ISO 9660 auf einer CD gespeichert sind.
- Falls die Möglichkeit zur Anzeige des Künstler- und Titelnamens genutzt werden soll, muss der MP3-Datei ein sogenannter ID3-Tag hinzugefügt werden. Dieses Gerät unterstützt die Versionen ID3v1 und ID3v2.
• Die Anzeige von Künstler- und Titelnamen ist auf insgesamt maximal 24 Zeichen eingeschränkt.
- Vom Gerät werden die MP3-Formate MPEG1, MPEG2 und MPEG2.5 Layer3 unterstützt.
Es werden feste und variable Bitraten von 8 - 320 kbit/s und Abtastraten von

8-48 kHz unterstützt. Für die Erstellung der MP3 Dateien empfehlen wir die Verwendung des MP3 Encoders von Fraunhofer.

Für WMA gilt es wird WMA 9 mit einer Bitrate von 64 - 320kbit/s unterstützt. Für die Erstellung von WMA empfehlen wir die Verwendung des Windows Media Players Version 9 von Microsoft®.

• Für die Komprimierung der MP3-Dateien empfehlen wir eine Bitrate von mindestens 160 kbit/s. Dabei ist zu beachten, dass bei MP3-Dateien mit variabler Bitrate die Anzeige der bisher abgelaufenen Spielzeit von der realen Zeit abweichen kann.
• Befinden sich sowohl MP3/WMA-Daten als auch herkömmliche Audiotracks auf der CD so spricht man von einer Mix-Mode CD. Die Audiotracks einer solchen CD befinden sich dann generell im Verzeichnis 1 auf der CD.

MP3-Betrieb

- Mit diesem Gerät können Sie CD-Rs (beschreibbare CDs) und CD-RW (wiederbeschreibbare CD) wiedergeben lassen.

Sie können auch Multisession CDs verwenden, allerdings sollte eine Multisession CD vor dem abspielen geschlossen werden.

Je nach dem Aufnahmegerät, mit dem die CD-R/CD-RW bespielt wurde, oder dem Zustand der CD-R/CD-RW selbst können einige CD-R/CD-RWs mit diesem Gerät möglicherweise nicht wiedergegeben werden.

Weitere Informationen über die Erstellung von MP3/WMA-Dateien und ID3-Tags erhalten Sie beim Fachhändler oder im Internet.

Hinweis:

Durch die Vielzahl verschiedener Brennprogramme und deren Einstellmöglichkeiten können wir keine Garantie für die Wiedergabe von MP3/WMA CDs übernehmen.

Erstellung einer Playlist

Durch die Menge an MP3 Dateien die auf einer MP3 CD gespeichert werden können wird die MP3 CD schnell unübersichtlich. Sie können mit Hilfe von Playlists mehr Übersichtlichkeit schaffen.

In einer Playlist können Sie z.B. alle gewünschten Songs einer Kategorie (z.B Rock) zusammenfassen.

Diese Playlist kann dann zusammen mit den in Ordnern gespeicherten MP3 Dateien auf die CD gebrannt werden.

Das Gerät erkennt beim Einlesen der MP3 CD diese Paylist (auch mehrere) und kann dann die MP3 Titel in der durch die Playlist festgelegten Reihenfolge abspielen.

Hierzu muss jedoch wie unter “Umschaltung Folder/Playlist” auf Seite 28 beschrieben der Playlist Mode aktiviert sein.

Für die Erstellung von Paylisten wurden bei unseren Versuchen die kostenlose Software WINAMP eingesetzt. Es können auch andere Programme zur Erzeugung von Playlisten verwendet werden. Vom Gerät werden die Playlist Formate M3U und PLS unterstützt.

Hinweis:

Bitte beachten Sie, dass vom Gerät nur M3U und PLS Playlisten unterstützt werden, wenn diese mit relativen Pfadangaben erstellt wurden.

Weitere Informationen über die Erstellung von Playlisten erhalten Sie im Internet.

Einlegen/ausschieben von MP3 CDs

Einlegen:

▶Taste jang drücken.
Das Display klappt nach unten und der CD-Schacht wird sichtbar.
▶Schieben Sie die MP3 CD mit der bedruckten Seite nach oben in den CD-Schacht ein.

Das Gerät zieht die MP3 CD automatisch ein und beginnt den ersten Titel im ersten Folder (Verzeichnis) der CD wiederzugeben. Jetzt das Display wieder nach oben klappen.

Nach Abspielen des letzten Titels im letzten Folder der MP3 CD beginnt das Gerät automatisch wieder, den ersten Titel im ersten Folder der CD wiederzugeben.

Wenn sich bereits eine MP3 CD im Schacht befindet, Taste CD krücken. War der CD-Wechsler-/AUX Betrieb zuletzt ausgewählt, muss mit der Multifunktionstaste Cuf MP3-Betrieb umgeschaltet werden.

Ausschieben:

▶Taste lang drücken.
Das Display klappt nach unten und die MP3 CD wird ausgeworfen.
▶MP3 CD entnehmen.
▶Das Display wieder nach oben klappen.

Warning Unfallgefahr

Die Mobilfront darf aus Sicherheitsgründen während der Fahrt nicht geöffnet bleiben.

Beachten:

Beim Ausschalten des Gerätes wird die MP3 CD nicht ausgeschoben, sie verbleibt im Schacht.

Beachten Sie auch folgende Abschnitte unter CD-Betrieb (Seite 21):

• "Hinweise zur Compact Disc (CD)" auf Seite 21
• “Temperatur Schutzschaltung” auf Seite 24

MP3-Betrieb

Umschaltung Folder/Playlist

Sind auf der eingelegten MP3 CD Playlisten gespeichert, kann zwischen der Folder-Darstellung und der Playlist-Darstellung umgeschaltet werden.

Wählen Sie durch Drücken der Multifunktionstaste Mod zwischen Mode und Playlist Mode aus.
- Folder Mode In der Folder-Darstellung können alle auf der MP3 CD befindliche MP3 Titel abgespielt werden. Sie erkennen die aktive Folder-Darstellung durch das Kürzel Fd.
- PlayList Mode In der Playlist-Darstellung können nur die in den verschiedenen Playlists gespeicherten MP3 Titel abgespielt werden. Sie erkennen die aktive Playlist-Darstellung durch das Kürzel PL.

Hinweis:

Die Multifunktionstaste Mwird nur angezeigt, wenn auf der eingelegten MP3 CD Playlisten gespeichert sind.

Titelsprung vor- / rückwärts

▶Rechten Drehregler ●rechts/links drehen.

Durch schnelles Drehen des Drehreglers können mehrere Titel vorwärts oder rückwärts übersprungen werden.

Hinweis:

Wird der letzte Titel des Folders bzw. der Playlist erreicht, erfolgt ein Wechsel auf den ersten Titel des Folders bzw. der Playlist. Analog erfolgt ebenfalls ein Wechsel vom ersten auf den letzten Titel.

Ist beim Auslösen des Titelsprungs der Titel länger als 10 Sekunden abgespielt, erfolgt der Rücksprung auf den Anfang des Titels.

Folder/Playlist wechseln

▶Drücken Sie den rechten Drehregler ●.
Wählen Sie durch Drehen des rechten Drehreglers denen gewünschten Folder bzw. die gewünschte Playlist aus. Während der Anwahl wird der Foldernamen bzw. der Playlistnamen einge- blendet.

Scan Suchlauf

▶Durch Drücken der Multifunktions-taste wird der Scan Suchlauf aktiviert.

Im Display erscheint 50

Alle nachfolgenden Titel des aktuellen Folders bzw. der aktuellen Playlist werden für jeweils 10 Sekunden angespielt. Zum Beenden des Scansuchlaufs die Multifunktionstaste Serneut drücken.

Schneller Vor- / Rücklauf

▶ Durch Drücken der Multifunktions-taste wird der schnelle Vorlauf (hörbar), oder durch Drücken der Multifunktionstaste ▷ der Rücklauf (hörbar) aktiviert.

▶ Durch Loslassen der Multifunktions- taste ♦ bzw. wird der schnelle Vor- / Rücklauf beendet.

Zufallsgenerator (Random Play)

▶Durch Drücken der Multifunktions-taste Rwid der Zufallsgenerator aktiviert.

Danach werden die Titel des aktuellen Folders bzw. der aktuellen Playlist in beliebiger Reihenfolge abgespielt. Der Schriftzug Rnd wird invers dargestellt.

▶Nach nochmaligem Drücken der Multifunktionstaste wird die Funktion „Zufallsgenerator“ gelöscht.

Titelwiederholung (Repeat) schnelle

▶Durch Drücken der Multifunktions- taste Rsvtd die „Titelwiederho- lung“ eingeschaltet.

Der Schriftzug Rpt wird invers dargestellt.

▶Nach nochmaligem Drücken der Multifunktionstaste wird die „Titelwiederholung“ ausgeschaltet.

MP3 Einstellungsmenü

▶Im MP3-Betrieb Taste Chicken.

Das MP3 Einstellungsmenü wird angezeigt. Als weitere Information wird sofern vorhanden der ID3 Tag zum aktuell laufenden Titel angezeigt.

Wird eine andere Funktion im MP3 Einstellungsmenü gewählt, können Sie durch Drücken der Multifunktionstaste Txt wieder den ID3 Tag anzeigen.

Folder-/Playlist-/Titelanzahl- anzahl

▶MP3 Einstellungsmenü aufrufen.

▶Multifunktionstaste Trk drücken. Es wird die aktuelle Folder- bzw. Playlistnummer und die aktuelle Titelnummer angezeigt.

oder

MP3-Betrieb

▶Multifunktionstaste TtL drücken. Es wird die Gesamtanzahl der auf der MP3 CD befindlichen Playlisten (PL), Folder (Fd) und die Gesamttitelanzahl (Tk) angezeigt.

Folder-/Playlistname anzeigen.

▶MP3 Einstellungsmenü aufrufen.

▶Multifunktionstaste Fd bzw. Sie sich in der Playlist-Darstellung befinden Multifunktionstaste Brücken.

Es wird der Name des Folders bzw. der Playlist angezeigt.

Umschaltung Track/ID3 Tag Anzeige

Sie können hier einstellen ob im MP3 Menü die Titelanzeige durch die nummerische Trackanzeige oder durch die Anzeige des ID3 Tags des laufenden Titels erfolgt.

▶Drücken Sie den linken Drehregler ● oder

▶CD Einstellungsmenü aufrufen.

▶Durch Drücken der Multifunktions- taste Dis zwischen wenn (Trackanzeige) oder Text (Titelname) auswählen.

Betriebsbereitschaft des CD-Wechslers

Ist an das Autoradio ein CD-Wechsler angeschlossen, ist dieser betriebsbereit, sobald er mit dem gefüllten CD-Magazin geladen ist. Schließen Sie nach dem Laden die Schiebetür. Die weitere Bedienung erfolgt über die Bedienfront des Autoradios.

CD-Magazin laden/entladen

Zum Entnehmen des CD-Magazins Schiebetür am Wechsler öffnen und Auswurftaste drücken. Das Magazin wird ausgeschoben und kann entnommen werden.

Beim Einlegen der CDs in das Magazin bitte Magazinaufdruck beachten.

Beachten:

Falsch eingelegte CDs werden nicht abgespielt.

Hinweis:

Um den schnellstmöglichen CD-Wechsel zu gewährleisten, sollte das Magazin durchgehend ab Fach 1 geladen werden.

Anwahl des CD-Wechsler-Betriebs

▶Taste CD drücken.

War der CD-Wechslerbetrieb zuletzt eingestellt bzw. ist keine CD oder die Navigations-CD im CD-Laufwerk eingelegt, befinden Sie sich jetzt im CD-Wechsler-Menü.

War der CD-Betrieb zuletzt ausgewählt, muss mit der Multifunktionstaste CDC auf CD-Wechsler-Betrieb umgeschaltet werden.

Die zuletzt gehörte CD wird an der Stelle angespielt, an der sie vor dem Abschalten verlassen wurde.

CDs wechseln/auswählen

▶CD-Wechsler-Betrieb aktivieren.
▶Drücken Sie den rechten Drehregler ●.

▶Wählen Sie durch Drehen des rechten Drchreglers ● die gewünschte CD aus.

Die ausgewählte CD wird geladen.

Während der Anwählzeit wird Loa- dins CD X angezeigt.

Anschließend wird die Magazinfachnummer bzw. der CD-Name und die Nummer des laufenden Titels der angewählten CD angezeigt.

Ist im angewählten Magazinfach (z.B. Fach 2) keine CD eingelegt, erscheint in der Anzeige kurz NO CD X und es wird wieder die zuvor gespielte CD abgespielt.

Nach Abspielen des letzten Titels einer CD wird automatisch die nächste CD im Magazin angewählt und abgespielt.

CD-Wechsler-Betrieb

Weitere Bedienung siehe unter CD-Betrieb (Seite 21):

• "Hinweise zur Compact Disc (CD)" auf Seite 21
• "Titelsprung vor-/rückwärts" auf Seite 22
• "Scan Suchlauf" auf Seite 22
  • "Schneller Vor-/Rücklauf" Seite 22
• "Zufallsgenerator (Random Play)" auf Seite 23
• "Titelwiederholung (Repeat)" auf Seite 22

CDC Einstellungsmenü

▶Im CDC-Betrieb Taste 📁dricken.

Das CDC Einstellungsmenü wird angezeigt.

auf Gleichzeitig wird die aktuelle CD-Nummer, die Track-Nummer und die aktuelle Track-Laufzeit angezeigt.

Track Informationen anzeigen

▶CDC Einstellungsmenü aufrufen.

▶Multifunktionstaste Trk drücken. Es wird die aktuelle CD-Nummer, die Track-Nummer und die aktuelle Track-Laufzeit angezeigt.

Trackanzahl und Gesamtlauf- zeit anzeigen

▶CDC Einstellungsmenü aufrufen.

▶Multifunktionstaste TtL drücken. Es wird die aktuelle CD-Nummer, die Trackanzahl und die Gesamtlaufzeit angezeigt.

CD-Wechsler-Betrieb

Namensgebung einer CD

Sie können für die momentan abgespielte CD einen Namen vergeben bzw. einen bereits vergebenen Namen ändern oder gespeicherte Namen löschen.

Hinweis:

Der eingegebene Name wird im CD-Wechsler gespeichert.

Es steht nur ein begrenzter Speicherplatz für CD-Namen zur Verfügung.

Wenn Sie Ihren CD-Wechsler austauschen, gehen die gespeicherten Namen verloren.

Namen anzeigen:

▶CDC Einstellungsmenü aufrufen.

▶Multifunktionstaste Nam drücken.

Der vergebene Name wird angezeigt. Wurde bisher kein Name für die aktuelle CD vergeben, ist der Platz hinterName: leer.

Namen vergeben/ändern:

▶CDC Einstellungsmenü aufrufen.

▶Multifunktionstaste Edt drücken.

▶Mit den Multifunktionstasten und die gewünschte Position auswählen (inverses Editierzeichen).

▶ Durch Drehen des rechten Drehreglers ● den gewünschten Buchstaben auswählen und durch Drücken des rechten Drehreglers ● bestätigen.

Es wird eine Stelle weitergeschaltet. Es können maximal 8 Stellen eingegeben werden.

Nach Verlassen des CDC Einstellungs- menüs ist der Namen gespeichert.

Gespeicherten Namen löschen:

▶CDC Einstellungsmenü aufrufen.
▶Multifunktionstaste Nam drücken.
▶Mit dem rechten Drehregler den zu löschenden Namen auswählen.

▶Nun kann durch Drücken der Multifunktionstaste ☐der Namen gelöscht werden.

CD-Wechsler-Betrieb

Filterfunktion bei CD

Sie können einzelne Tracks einer CD ausfiltern. Diese Tracks werden dann beim abspielen der CD nicht berücksichtigt.

Hinweis:

Die Filterfunktion kann nur aktiviert werden, wenn für die angewählte CD ein Name vergeben wurde.

▶CDC Einstellungsmenü aufrufen.

▶Danach Multifunktionstaste Fil drücken.

Filterfunktion ein-/ausschalten

▶ Durch mehrfaches Drücken der Multifunktionstaste die Filterfunktion ein- (FiL on) bzw. ausschalten (No FiL).

Tracks filtern:

CD-Wechsler Silverstone 7860 und 2660.

▶Mit dem rechten Drehregler ○len auszufilternden Track der laufenden CD auswählen.
▶Durch Drücken des rechten Drehreglers ● kann nun zwischen Play (Titel ungefiltert) und Skip (Titel ausgefiltert) ausgewählt werden.

Hinweis:

Bei den CD-Wechslern Silverstone 2630 und 2640 kann beim jeweils laufende Track durch Drücken des rechten Drehreglers zwischen Play (Titel ungefiltert) und Skip (Titel ausgefiltert) ausgewählt werden.

Benutzer-Einstellungen aufrufen/verlassen

Nach Aufrufen der Benutzer-Einstellungen können nachstehende Grundeinstellungen auf Ihre persönlichen Belange eingestellt werden.

• Gal - Geschwindigkeitsabhängige Lautstärkeregelung
• Tel - Telefonverhalten
• Lum - Displayhelligkeit
• Led - Einstellung der Blinkdiode
• M/S - Einstellung der Empfangsoptimierung
• Aux - Einstellung des AUX-Eingangs
- BeV - Einstellung Signalton-Lautstärke
▶Das Benutzermenü wird durch Drücken der Taste SICUver als 2 Sekunden aufgerufen.

▶Zum Beenden des Benutzermenüs Taste SOUND erneut drücken.

Einstellen der GAL (Gal)

Bei der GAL handelt es sich um eine Regelungsschaltung des Autoradios, die je nach Geschwindigkeit des Fahrzeugs die Lautstärke des Autoradios automatisch anhebt. Dies ergibt eine Kompensation der bei höherer Geschwindigkeit entstehenden Fahrgeräusche.

▶Benutzermenü aufrufen.
▶Multifunktionstaste Gal drücken.
▶Mit rechtem Drehregler zwischen 0 und +15 auswählen.

Mit der GAL-Einstellung kann der Start der Lautstärkeanhebung entsprechend der Fahrtgeschwindigkeit festgelegt werden.

Die Einstellung wird automatisch gespeichert.

Es entsprechen:

• 0 - keine Lautstärkeanhebung
• +1 - Lautstärkcanhebung setzt bei niedriger Geschwindigkeit ein
• +15 - Lautstärkeanhebung setzt bei höherer Geschwindigkeit ein

Verhalten bei Telefon-Mute (Tel)

Ist eine Telefonanlage mit einer Freisprecheinrichtung im Fahrzeug installiert, kann das Telefongespräch über die Autoradioanlage geführt werden. Somit entfällt der normal zu montierende zusätzliche Lautsprechter. Allerdings müssen die Signalleitungen (NF Telefoneingang und Masse Telefon Eingang) am Autoradio angeschlossen sein (siehe auch Seite 49).

▶Zur Einstellung Benutzermenü aufrufen.
▶Durch Drücken der Multifunktions- taste Tel zwischen Sis. bzw. Mute auswählen.

• Mute - Telefon-Mute-Schaltung
  • Audio Sis. - Telefongespräch über Autoradio

Benutzer - Einstellungen

Displayhelligkeit (Lum)

Mit dieser Funktion kann die Helligkeit des Displays eingestellt werden.

▶Zur Einstellung Benutzermenü aufrufen.
▶Multifunktionstaste Lum drücken.
▶Mit rechtem Drehregler zwischen -8 (dunkel) und 8 (hell) auswählen.

Die Einstellung wird automatisch gespeichert.

Einstellung der Blinkdiode (Led)

Mit dieser Funktion kann das Blinken der Blinkdiode (blinkt bei ausgeschaltetem Gerät) ein- bzw. ausgeschaltet werden.

▶Zur Einstellung Benutzermenü aufrufen.
▶Durch Drücken der Multifunktions-taste Led zwischeninkins (LED eingeschaltet) und off (LED ausgeschaltet) auswählen.

Die Einstellung wird automatisch gespeichert.

Empfangsoptimierung einstellen (M/S)

Um empfangsbedingte Störungen und Reflexionen zu unterdrücken, können drei verschiedene Einstellungen zur Empfangsoptimierung eingestellt werden.

▶Zur Einstellung Benutzermenü aufrufen.
▶Durch Drücken der Multifunktions-taste M/S zwischen Mono und Auto auswählen.

• Auto - Einstellung für Normalbetrieb - d.h. das Gerät schaltet je nach Empfangslage von Stereo auf Mono und zurück (bietet für fast alle Empfangsgebiete die optimale Einstellung).
• Stereo - Einstellung für außergewöhnliche Empfangssituationen - d.h. das Gerät ist ständig auf Stereo eingestellt.

- Mono - Einstellung für Empfangssituationen, bei denen ständig Reflexionen auftreten - d.h. das Gerät ist ständig auf Mono eingestellt.

Die Einstellung wird sofort wirksam und bleibt auch beim Ausschalten erhalten.

AUX-Eingang (Aux)

Wenn kein CD-Wechsler angeschlossen ist, können hier die CD-Wechsler NF-Anschlüsse eingeschaltet werden. Nun kann an diese Anschlüsse ein externes Gerät (Discman, Walkman usw.) angeschlossen werden.

▶Zur Einstellung Benutzermenü aufrufen.
▶Mit der Multifunktionstaste Aux zwischen AUX Mode on (ein) und Aux Mode off (aus) auswählen.

Die Einstellung wird automatisch gespeichert.

Im CD Betrieb muss zur Anwahl des AUX Betriebes die Multifunktionstaste Aux gedrückt werden.

Signalton Lautstärke (BeV)

Mit dieser Funktion kann die Lautstärke von Signaltönen (z.B. Speicherbestätigung) eingestellt werden.

▶Zur Einstellung Benutzermenü aufrufen.
▶Multifunktionstaste BeV drücken. Mit rechtem Drehregler zwischen 0 (leise) und +5 (laut) auswählen.

Die Einstellung wird automatisch gespeichert.

Servicemenü

Servicemenü aufrufen/verlassen

Im Servicemenü können nachstehende Informationen abgerufen werden:

• Model-No. : - Anzeige der Modell Nummer
• Serial-No.: - Anzeige der Seriennummer
• Chanser Reset - Resetauslösung für CDC
  • GAL - Anzeige der momentanen GAL Anhebung
  • Radio Software: - Anzeige der Softwarestände Radio
  • Radio BoLo: - Anzeige des Radio Bolo Standes

▶Im Radiobetrieb Taste AMd die Multifunktionstaste 10 gleichzeitig drücken.

▶Mit den Multifunktionstasten Nxt und Prbzw. durch Drehen des rechten Drehreglers die einzelnen Punkte anwählen.

Um das Servicemenü zu verlassen, Multifunktionstaste End drücken.

CD-Wechsler Reset

Sollte es zu einer Fehlfunktion des CD-Wechslers kommen, kann hier ein Reset des CD-Wechslers durchgeführt werden.

▶Servicemenü aufrufen.

▶Multifunktionstaste Hs@toft drücken bis Chanser Reset angezeigt wird.

▶Multifunktionstaste Res drücken

Geräte Resetauslösung

Sollte es durch eine Fehlfunktion des Gerätes dazu kommen, dass das Gerät nicht mehr bedienbar ist bzw. einen anderen Fehler aufweist kann durch Drücken der folgenden Tastenkombination ein Neustart der internen Gerätesoftware ausgelöst werden (Reset).

Um einen Neustart auszulösen Multifunktionstaste 1, Multifunktionstaste und die Taste gleichzeitig drücken.

Bei diesem Autoradio ist eine Universalhalterung für DIN-Einbauschächte integriert. Ein Einbaurahmen ist nicht notwendig. Das Gerät wird in den Einbauschacht eingeschoben und mit den mitgelieferten Schiebern fixiert.

Zum Einbau elektrische Anschlüsse herstellen. Jetzt das Gerät in den Einbauschacht schieben. Danach Schieber in die Öffnungen an der Front des Gerätes bis zur ersten Rastung einschieben (Abbildung A). Jetzt wie in Abbildung B gezeigt, das Radio durch Ziehen an beiden Schiebern verriegeln. Danach die Schieber entfernen.

Ein-/Ausbauanleitung

Für den Ausbau muss das Gerät zuerst entriegelt werden. Dazu die beiden Schieber, wie in Abbildung A gezeigt bis zur zweiten Rastung einschieben. Danach das Gerät an beiden Schiebern herausziehen (Abbildung C). Nun die Schieber durch Drücken der Federn rechts und links des Gerätes entfernen.

Wenn das Gerät bereits in einem anderen Fahrzeug verbaut war, müssen eventuell vor dem Einbau die Federn des Gerätes ver- stellt werden. Zum Verstellen der Feder den Schieber, wie in Abbildung D dargestellt, einschieben und danach, wie in Abbildung E gezeigt, verstellen (Schieber leicht in Richtung 1 drücken und gleichzeitig den Schieber in Richtung 2 oder 3 bewegen).

Achtung! Klemme 30 und Klemme 15 müssen immer getrennt angeschlossen werden, da sonst bei ausgeschaltetem Gerät ein erhöhter Stromverbrauch auftritt. Die Anschlusskammer A ist nicht in allen Fahrzeugtypen gleich. Deshalb vor Einbau unbedingt Spannungen messen.

Kammer A

1 Geschwindigkeitssignal (GAL)
2 nicht belegt
3 Telefon-Stummschaltung/Freischaltung
4 Dauerplus (Klemme 30)
5 Steuerausgang für Automatikantenne/Verstärker
6 Beleuchtung (Klemme 58)
7 Geschaltetes Plus (Klemme 15)
8 Masse (Klemme 31)

Kammer B

1 Lautsprecher hinten rechts +
2 Lautsprecher hinten rechts -
3 Lautsprecher vorne rechts +
4 Lautsprecher vorne rechts -
5 Lautsprecher vorne links +

6 Lautsprecher vorne links -
7 Lautsprecher hinten links +
8 Lautsprecher hinten links -

Kammer C1

1 LineOut hinten links
2 LineOut hinten rechts
3 N F M a s s e
4 LineOut vorne links
5 LineOut vorne rechts
6 Subwoofer LineOut

Kammer C2

7-12 Spezifischer Anschluss für Becker CD-Wechsler

Kammer C3

13 NF-Telefon Eingang
14 Masse-Telefon Eingang
15-17 Spezifischer Anschluss für Becker CD-Wechsler
18 CD NF Masse (AUX)
19 CD NF links (AUX)
20 CD NF rechts (AUX)

Erläuterungen

RDS SYSTEM

Dieses Autoradio bietet die Möglichkeit, im UKW-Bereich RDS-Signale (RDS = Radio-Daten-System) zu empfangen. RDS ist ein Verfahren, unhörbare Zusatzinformationen im UKW-Hörrundfunkbereich zu übertragen. Das heißt, dass die Sendeanstalt Informationen übermittelt, anhand derer das Autoradio eine Auswertung vornehmen kann.

Ebene DAS Seek Qual.

In der Ebene DAS Seek Qual. werden alle empfang- und identifizierbaren RDS-Programme nach ihrer Qualität geordnet in einer Liste hinterlegt. Die Funktionen Dynamisches Autostore, Suchlauf und Scan Suchlauf greifen auf diese Liste zurück.

Ebene DAS Seek Name

In der Ebene DAS Seek Name werden alle empfang- und identifizierbaren RDS-Programme nach ihrem Namen alphabetisch geordnet in einer Liste hinterlegt. Die Funktionen Dynamisches Autostore, Suchlauf und Scan Suchlauf greifen auf diese Liste zurück.

Ebene Stations RDS

In der Ebene Stations RDS können nur identifizierte RDS-Sender gespeichert werden. Es wird ständig auf die am besten zu empfangende Sendefrequenz des Senders geschaltet. Beim Suchlauf auf Stations RDS wird nur bei identifizierbaren Sändern gestoppt.

Ebene Stations Fix

In der Ebene Stations Fix können Frequenzen auf den Stationstasten abgelegt werden. Es erfolgt keine RDS-Auswertung. Der Suchlauf auf Stations Fix entspricht der Handabstimmung FM (Seite 14).

PTY (Program Type)

Über den PTY ist es möglich, bestimmte Programm-Typen wie z.B. Sport, Popmusik, Klassik usw. auszuwählen. Der PTY wird über den RDS-Sender abgestrahlt, sofern diese Funktion bei der Sendeanstalt installiert ist. Es kann der Programmtyp des eingestellten Senders angezeigt bzw. ein Suchlauf auf einen bestimmten PTY-Sender durchgeführt werden.

Beispiele für Programm Typen sind:

NEWS Nachrichtendienste

POP M Popmusik

AFFAIRS Politik und Zeitgeschehen

ROCK M Rockmusik

INFO Spezielle

Wortprogramme

SCIENCE Wissenschaft

Erläuterungen

EDUCATE Lernen und

Weiterbildung

LIGHT M Leichte Musik

DRAMA Hörspiel und Literatur

CLASSICS Klassische Musik

CULTURE Kultur, Kirche, Gesellschaft

EASY M Unterhaltungsmusik

VARIED Unterhaltendes Wort

SPORT Sport

OTHER M Spezielle

Musikprogramme

WEATHER Wetterbericht

FINANCE Finanzinformationen

CHILDPRG Kinderprogramme

SOCIAL Sozialberichte

RELIGION Religiöse Berichte

PHONE IN Interviews

TRAVEL Reiseberichte

LEISURE Freizeitberichte

JAZZ Jazzmusik

DOCUMENT Dokumentationen

NO PTY Kein PTY

Fachwortverzeichnis

Autostore

Belegt die Autostore-Speicher mit den am besten empfangbaren Sendeern in der Reihenfolge ihrer Empfangsqualität

AUX

(Auxiliary)

Anschlussmöglichkeit für externe Audi- osignale.

Balance

Lautstärkeeinstellung zwischen linken und rechten Lautsprechern.

CDC

Einmal beschreibbare CD.

CD-RW

Eine mehrmals beschreibbare CD.

Codenummer

Geheimnummer, die zur Aktivierung des Geräts eingegeben werden muss.

Fader

(Überblendregler)

Lautstärkeeinstellung zwischen vorde- ren und hinteren Lautsprechern.

Folder

Verzeichnis

Ordner auf einer CD die MP3 oder WMA Titel enthält.

GAL

(GeschwindigkeitsAbhängige Lautstärkeregelung)

Mit höherer Geschwindigkeit des Fahrzeugs wird die Lautstärke angehoben.

ID3-Tag

„Inhaltsverzeichnis“ eines MP3 Titels. Enthält Informationen wie Titel, Interpret, Album, Jahr und Genre.

Loudness

Sorgt durch Anhebung der Höhen und Tiefen für einen besseren Klang bei niedrigen Lautstärken.

M3U

Vom Gerät unterstütztes Format für Playlisten.

MP3

Spezielles Komprimierungsverfahren für Audio Daten (z.B. Musik).

Playlist

Abspielliste

Eine Datei die zusammen mit MP3 Dateien auf einer CD gespeichert wird. Sie legt die Abspielreihenfolge fest.

PLS

Vom Gerät unterstütztes Format für Playlisten.

Fachwortverzeichnis

PTY-Kennung

(Program Type-Kennung)

Kennung, die ein Sender gemäß dem ausgestrahlten Programm übermittelt.

Radiotext

Zusatzinformationen, die von manchen UKW-Sendern über RDS übertragen werden.

RDS

(Radio Data System)

Ein Verfahren, um im UKW-Bereich unhörbare Informationen zu übermitteln.

Regionalisierung

Regionalkennung, die in RDS enthalten ist. Sender strahlt Regionalprogramm aus.

Reset

System auf Werkseinstellungen zurück setzen.

Scan-Suchlauf

Spielt nacheinander für kurze Zeit empfangbare Radiosender bzw. CD-Titel an.

TA

Kennung für Verkehrsfunksender.

WMA

(Windows Media Audio)

Spezielles von Microsoft® entwickeltes Komprimierungsverfahren für Audio Daten (z.B. Musik).

Stichwörter

A

Abstimmschritte .....20

Anspielen CD .....22 MP3/WMA .....28 Radio .....12, 19

Ausschalten 9

Autospicher .....20

Autostore....20

AUX 37

B

Balance 10

Bässe 9

Bedienteil Abnehmen ....8 Einsetzen ....8

Blinkdiode 36

C

CD

Ausschieben .....21

Einlegen....21

Hinweise .....21

CD Namen vergeben ....33

CDC 31

CD-R....24

CD-RW 24

CD-Wechsler 31

D

DAS 11

Displayhelligkeit ....36

Dynamisches Autostore .....11

E

Einschalten 9

Empfangsoptimierung FM .....36

F

Fader 10

Filter

CDC 34

Radio 12

Folder 28

Frequenzanzeige ....15

G

GAL 35

Geschwindigkeitsabhängige Lautstärke ....35

H

Handabstimmung AM....20 FM....14 Helligkeit....36 Höhen....9

I

ID3-Tag 25

K

Klangeinstellung 9

Klangmenü 9

Kopierschutz .....24

Stichwörter

L

Lautstärke Gerät 9

Geschwindigkeitsabhängig ....35

Signalton 37

Subwoofer .....10

TP-Durchsage .....18

LED 36

Loudness....10

M

M3U 26

Manuelle Abstimmung AM....20 FM....14

Mobilfront Abnehmen ....8 Einsetzen ....8

MP3 25,27

P

Playlist 26,28

M3U....26

PLS 26

PLS 26

Programm Typ .....13

Programmfilter .....12

PTY....13

R

Radiobetrieb 11, 19

Radio-Menü-Mode 11, 19

Radiotext....15

Regionalisierung .....14

Regionalprogramm .....14

Rundfunkbetrieb 11, 19

S

Scansuchlauf CD .....22 MP3/WMA .....28 Radio .....12, 19

Schneller Rücklauf CD .....22 MP3/WMA .....29

Schneller Vorlauf CD .....22 MP3/WMA .....29

Sender

Abrufen 13

Speichern 13

Senderspeicher AM....20 FM....13

Sendersuchlauf FM ....12 MW, LW, SW ....19

Signalton 37

Stummschaltung Telefon .... 18, 35 Verkehrsfunk .... 18

Subwoofer .....10

Stichwörter

T

Temperatur Schutzschaltung .....24

Tiefen 9

Titelfilter 34

Titelsprung

CD 22

MP3/WMA 28

Titelwiederholung

CD 22

MP3/WMA 29

TP 16

Ausschalten .....16

Durchsageabbruch .....18

Durchsagclautstärke .....18

Einschalten .....16

Menü ....16

Trackfilter 34

Trackwechsel

CD 22

MP3/WMA 28

Traffic Program 16

U

Überblendregler .....10

V

Verkehrsfunk 16

Ausschalten .....16

Durchsageabbruch .....18

Durchsagclautstärke .....18

Einschalten .....16

Menü ....16

Mute ....18

Stummschaltung .....18

W

Wellenbereich

AM....19

FM 11

WMA 25

Z

Zufallsgenerator

CD 23

MP3/WMA 29

- Wellenbereiche:

FM 87,5 MHz - 108 MHz

MW 531 kHz - 1620 kHz

LW 153 kHz - 282 kHz

SW 5800 kHz - 6250 kHz

- Übertragungsbereich:

20 Hz - 20 kHz bei CD-Betrieb

30 Hz - 15 kHz bei FM

50 Hz - 2,5 kHz bei MW, LW, SW

• Ausgangsleistung:

4 x 18 Watt

• Leitungsquerschnitt:

min. 0,75 mm ⁴

• Lautsprecherimpedanz:

min. 4 Ω

- Line out:

4 x analog Line Out (Ua max 3Veff bei 10 kΩ)

• GAL:

Um die GAL zu nutzen, muss vom elektronischen Tachometer des Fahrzeugs eine Rechteckspannung mit einer massebezogenen Amplitude von +4 V - +12 V anliegen. Die Anhebung erfolgt in 7 Stufen a 2,5 dB.

- Antenne:

Impedanz 50 Ω

• NF-Telefon Eingang:

Max. Eingangsspannung 8 V (falls Störungen auftreten, sollte ein handelsüblicher 1 : 1 Übertrager in die Signalleitung eingeschleift werden).

• AUX-Eingang:

16 KΩ Eingangswiderstand, max. Eingangsspannung 1,7 Veff

- Telefon-Mute:

Low aktiv Pegel < 2 Volt

• Versorgungsspannung:

12 Volt

• CD-Anschluss:

Es lassen sich die Becker CD-Wechsler Silverstone 2630, Silverstone 2660 und Silverstone 7860 anschließen.

• Abspielbare CDs:

Es können nur CDs, die der DIN EN 60908 entsprechen verwendet werden. Der Einsatz von 8 cm CDs mit Adapter ist nicht zu empfehlen

MERKBLATT

Sehr geehrter Rundfunkteilnehmer!

Dieser Rundfunkempfänger darf gemäß gültiger EG-Richtlinien von jedermann betrieben werden. Dieses Gerät entspricht den zur Zeit geltenden europäischen bzw. harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, dass die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. Das bedeutet, dass Störungen bei anderen elektrischen/elektronischen Geräten durch Ihr Gerät sowie störenden Beeinflussungen Ihres Gerätes durch andere elektrische/elektronische Geräte weitgehend vermieden werden.

Das vom Kraftfahrt Bundesamt (KBA) erteilte EG - Typgenehmigungszeichen (e1) gemäß Europäischer Kfz - EMV - Richtlinie 95/54/EG genehmigt den Einbau und Be- trieb in Kraftfahrzeugen (Klassen M, N und O).

Die gerätespezifischen EMV - Anforderungen gemäß folgender Europäischer Normen werden eingehalten:

- EN 55013

- EN 55020
