Finden Sie kostenlos die Bedienungsanleitung des Geräts Acapulco CD51 BLAUPUNKT als PDF.
| Produkttyp | Autoradio mit CD-Player |
| Marke | Blaupunkt |
| Modell | Acapulco CD51 |
| Ausgangsleistung | 4 x 25 Watt Sinus (DIN 45324) / 4 x 45 Watt max. Power |
| Tuner | UKW (FM) 87,5–108 MHz, MW 531–1602 kHz, LW 153–279 kHz |
| FM-Übertragungsbereich | 20–16.000 Hz |
| CD-Übertragungsbereich | 20–20.000 Hz |
| Pre-amp Out | 4 Kanäle, 4 V |
| AUX-Eingänge | AUX-1: 2 V / 6 kΩ; AUX-2: 775 mV / 10 kΩ |
| Tel-/Navi-Eingang | 10 V / 560 Ω |
| Bedienteil | Abnehmbares Flip-Release-Panel (Diebstahlschutz) |
| RDS-Funktionen | AF, REG, PTY, EON, Verkehrsfunk (TA) |
| Equalizer | Digitaler 5-Band Equalizer mit automatischer Klangeinmessung (USER 1–3) und Klangvoreinstellungen (Classics, Pop, Jazz, Rock, Techno, Speech) |
| CD-Wechsler | Anschließbar (CDC A 06, A 08, A 072, IDC A 09) |
| Fernbedienung | Optional (RC 08/RC 10) |
| Subwoofer | Aktiver Subwoofer anschließbar |
| TMC | Ja, für dynamische Navigationssysteme |
| Uhrzeit | Automatisch über RDS oder manuell einstellbar, 12/24h-Modus |
| Spannungsversorgung | 12 V (Fahrzeugbordnetz) |
| Gewicht | Ca. 1,5 kg (Schätzung) |
| Gewährleistung | 12 Monate Herstellergarantie auf Produktionsmängel |
Häufig gestellte Fragen - Acapulco CD51 BLAUPUNKT
Benutzerfragen zu Acapulco CD51 BLAUPUNKT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch Acapulco CD51 - BLAUPUNKT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Acapulco CD51 von der Marke BLAUPUNKT.
BEDIENUNGSANLEITUNG Acapulco CD51 BLAUPUNKT
①-Taste, zum Entriegeln des abnehmbaren Bedienteils (Release-Panel)
②Lautstärkeregler
③Taste, zum Ein-/Ausschalten des Gerätes, Stummschaltung (Mute) des Gerätes
④RDS-Taste, RDS Komfortfunktion ein-/ausschalten (Radio Daten System).
Anzeige von Lauftexten wählen.
⑤BND-Taste (Band), Quellenwahl Radiobetrieb,
Wahl der FM-Speicherebenen und der Wellenbereiche MW und LW
TS, startet die Travelstore-Funktion
⑥Display (Anzeigefeld)
⑦ -Taste, zum Anzeigen der Uhrzeit im Display
DIS, Display-Inhalte wechseln
⑧MENU-Taste, Aufrufen des Menüs für die Grundeinstellungen.
⑨-Taste, zum Öffnen des klapp- und abnehmbaren Bedienteils (Flip-Release-Panel)
⑩Pfeiltastenblock
⑪ OK-Taste, zum Bestätigen von Menüeinträgen und Starten der Scan-Funktion
⑫DEQ+-Taste (Digital Equalizer), zum Ein-/Ausschalten des Equalizer
⑬AUD-Taste (Audio), Bässe, Höhen,
Balance und Fader einstellen
LD, zum Ein-/Ausschalten der
Loudness-Funktion (gehörrichtige Lautstärkeanpassung)
⑭ Tastenblock 1 - 6
⑮TRAF-Taste (Traffic), Ein-/Ausschalten der Verkehrsfunkbereitschaft
⑯CD•C-Taste, Quellenwahl zwischen CD, CD-Wechsler (wenn angeschlossen) und AUX
Hinweise und Zubehör...... 6
Verkehrssicherheit 6
Einbau 6
Zubehör 6
Abnehmbares Bedienteil ..... 7
Ein-/Ausschalten 8
Lautstärke einstellen...... 9
Einschaltlautstärke einstellen ..... 9
Lautstärke schlagartig absenken (Mute) 9
Telefon-Audio/Navigation-Audio ..... 9
Automatic Sound 10
Lautstärke für Bestätigungston einstellen 10
Radiobetrieb...... 11
Radiobetrieb einschalten 11
RDS-Komfortfunktion (AF, REG) .... 11
Wellenbereich/Speicherebene wählen 11
Sender einstellen.... 12
Empfindlichkeit des Sendersuchlaufs einstellen .... 12
Sender speichern 12
Sender automatisch speichern (Travelstore) 13
Gespeicherte Sender abrufen ..... 13
Empfangbare Sender anspielen (SCAN) 13
Anspielzeit einstellen 13
Programm-Typ (PTY) 13
Radioempfang optimieren .... 15
Anzeige von Lauftexten wählen ..... 15
Anzeige einstellen.... 15
Wellenbereiche deaktivieren ..... 16
Verkehrsfunk 16
CD-Betrieb 17
CD-Betrieb starten 17
Titel wählen 18
Schneller Suchlauf (hörbar) ...... 18
Zufallswiedergabe der Titel (MIX) .. 18
Titel anspielen (SCAN) 18
Titel wiederholen (REPEAT) ...... 18
Wiedergabe unterbrechen 18
Anzeige wechseln 19
Verkehrsdurchsage im CD-Betrieb 19
CDs benennen 19
CD entnehmen 20
CD-Wechsler-Betrieb 20
CD-Wechsler-Betrieb starten ..... 20
CD wählen 20
Titel wählen 20
Schneller Suchlauf (hörbar) ...... 20
Anzeige wechseln 21
Einzelne Titel oder ganze CDs wiederholt abspielen (REPEAT) ..... 21
Titel in zufälliger Reihenfolge abspielen (MIX) 21
Alle Titel aller CDs anspielen (SCAN) 21
Wiedergabe unterbrechen 22
CDs benennen 22
Clock - Uhrzeit 23
Klang und
Lautstärkeverteilung 25
Loudness.... 26
Equalizer 26
Externe Audioquellen...... 31
TMC für dynamische
Navigationssysteme ...... 31
Technische Daten 32
Gewährleistung 32
Einbauanleitung 234
Vielen Dank, dass Sie sich für ein Blaupunkt Produkt entschieden haben. Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.
Lesen Sie bitte vor der ersten Benutzung diese Bedienungsanleitung. Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so wenden Sie sich bitte an Ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieses Heftes.
Verkehrssicherheit
⚠️ Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradiogerät nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut. Akustische Warnsignale der Polizei, Feuerwehr und von Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.
Einbau
Wenn Sie Ihr Autoradiogerät selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise am Ende der Anleitung.
Zubehör
Benutzen Sie nur von Blaupunkt zuge- lassenes Zubehör.
Fernbedienung
Mit der optionalen Fernbedienung RC 08 oder RC 10 können Sie die Grundfunktionen Ihres Autoradiogerätes sicher und bequem vom Lenkrad aus zu bedienen.
Amplifier
Alle Blaupunkt-Amplifier können verwendet werden.
CD-Wechsler (Changer)
Es können folgende Blaupunkt-CD-Wechsler angeschlossen werden:
CDC A 06, CDC A 08, CDC A 072 und IDC A 09.
Über ein Adapterkabel (Blaupunkt-Nr: 7 607 889 093) können auch die CD-Wechsler CDC A 05 und CDC A 071 angeschlossen werden.
Subwoofer
Sie haben die Möglichkeit, eine aktive Tiefton-Lautsprecherbox (Subwoofer-Box) an Ihr Gerät anzuschließen.
Der Anschluss erfolgt über ein Blaupunkt-Kabel (Blaupunkt-Nr.: 7 607 609 093), das Sie im Zubehörhandel erhalten.
Nähere Informationen entnehmen Sie bitte der Einbauanleitung im hinteren Teil dieses Heftes.
Abnehmbares Bedienteil
Diebstahlschutz
Ihr Gerät ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Flip-Release-Panel) ausgestattet. Ohne dieses Bedienteil ist das Gerät für einen Dieb wertlos.
Schützen Sie Ihr Gerät gegen Diebstahl und nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Lassen Sie das Bedienteil nicht im Auto, auch nicht an versteckter Stelle, zurück. Die konstruktive Ausführung des Bedienteils ermöglicht eine einfache Handhabung.
Hinweis:
- Lassen Sie das Bedienteil nicht fallen.
- Setzen Sie das Bedienteil nicht dem direkten Sonnenlicht oder anderen Wärmequellen aus.
- Bewahren Sie das Bedienteil in dem mitgelieferten Etui auf.
- Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut. Reinigen Sie bitte die Kontakte bei Bedarf mit einem alkoholgetränkten, fusselfreien Tuch.

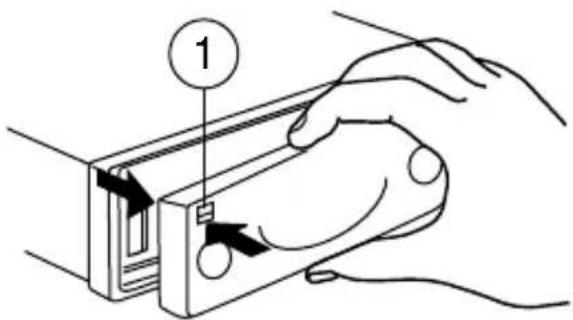

Abnehmen des Bedienteils
Drücken Sie die Taste[1].
Die Verriegelung des Bedienteils wird gelöst.
→ Ziehen Sie das Bedienteil zuerst gerade und dann nach links aus dem Gerät.
- Nach dem Lösen des Bedienteils aus dem Gerät schaltet sich das Gerät ab.
- Alle aktuellen Einstellungen werden gespeichert.
- Eine eingelegte CD verbleibt im Gerät.

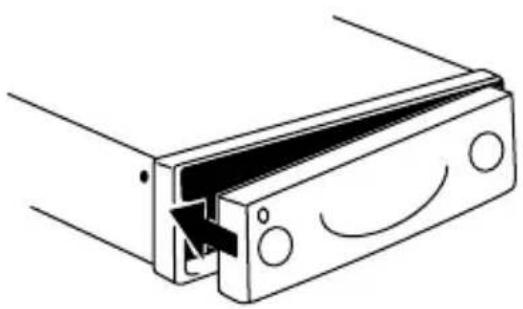

Bedienteil anbringen
→ Schieben Sie das Bedienteil von links nach rechts in die Führung des Gerätes.
Drücken Sie die linke Seite des Bedienteils in das Gerät, bis es einrastet.
- Drücken Sie zum Einsetzen des Bedienteils nicht auf das Display.
Wenn das Gerät beim Abnehmen des Bedienteils eingeschaltet war, schaltet es sich nach dem Einsetzen automatisch mit den letzten Einstellungen (Radio, CD, CD-Wechsler oder AUX) wieder ein.
Ein-/Ausschalten
Zum Ein- bzw. Ausschalten des Gerätes stehen Ihnen folgende Möglichkeiten zur Verfügung:
Ein-/Ausschalten über die Fahrzeugzündung
Wenn das Gerät korrekt mit der Fahrzeugzündung verbunden ist und es nicht mit der Taste ③ ausgeschaltet wurde, wird es mit der Zündung ein- bzw. ausgeschaltet.
Sie können das Gerät auch bei ausgeschalteter Zündung einschalten:
→ Drücken Sie dazu die Taste ③.
Hinweis:
Zum Schutz der Fahrzeugbatterie wird das Gerät bei ausgeschalteter Zündung automatisch nach einer Stunde ausgeschaltet.
Ein-/Ausschalten mit dem abnehmbaren Bedienteil
→ Nehmen Sie das Bedienteil ab.
Das Gerät schaltet aus.
→ Bringen Sie das Bedienteil wieder an.
Das Gerät wird eingeschaltet. Die letzten Einstellungen (Radio, CD, CD-Wechsler oder AUX) wird aktiviert.
Ein-/Ausschalten mit der Taste ③
→ Zum Einschalten drücken Sie die Taste ③.
→ Zum Ausschalten halten Sie die Taste ③ länger als zwei Sekunden gedrückt.
Das Gerät schaltet aus.
Einschalten über den CD-Einzug
Wenn bei ausgeschaltetem Gerät keine CD im Laufwerk ist,
drücken Sie die ▲ -Taste ⑨.
Das Flip-Release-Panel wird geöffnet.
→ Schieben Sie die CD mit der bedruckten Seite nach oben ohne Kraftaufwand in das Laufwerk, bis Sie einen Widerstand spüren.
Die CD wird automatisch in das Laufwerk eingezogen.
Der Einzug der CD darf nicht behindert oder unterstützt werden.
→ Schließen Sie das Bedienteil mit leichtem Druck, bis es spürbar einrastet.
Das Gerät schaltet ein. Die CD-Wiedergabe beginnt.
Lautstärke einstellen
Die Lautstärke ist in Schritten von 0 (aus) bis 66 (maximal) einstellbar.
→ Um die Lautstärke zu erhöhen, drehen Sie den Lautstärkeregler ② nach rechts.
→ Um die Lautstärke zu verringern, drehen Sie den Lautstärkeregler ② nach links.
Einschaltlautstärke einstellen
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis „ON VOLUME“ im Display angezeigt wird.
Stellen Sie die Einschaltlautstärke mit den <>-Tasten ⑩ ein.
Wenn Sie „0“ einstellen, wird die Lautstärke, die Sie vor dem Ausschalten gehört haben, wieder aktiviert.
⚠ Gefahr der schweren Verletzung! Wenn der Wert für die Einschaltlautstärke auf das Maximum eingestellt ist, kann die Lautstärke beim Einschalten sehr hoch sein. Wenn die Lautstärke vor dem Ausschalten auf Maximum gestellt war und der Wert für die Einschaltlautstärke auf „0“ gesetzt ist, kann die Lautstärke beim Einschalten sehr hoch sein. Das kann Schädigungen des Gehörs verursachen!
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Lautstärke schlagartig absenken (Mute)
Sie können die Lautstärke schlagartig auf einen von Ihnen eingestellten Wert absenken (Mute).
→ Drücken Sie kurz die Taste ③. „MUTE“ erscheint im Display.
Mute-Lautstärke einstellen
Die Lautstärke der Stummschaltung (Mute Level) ist einstellbar.
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste 10 so oft, bis „MUTE LEVEL“ im Display angezeigt wird.
Stellen Sie den Mute Level mit den <>Tasten ⑩ ein.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Telefon-Audio/Navigation-Audio
Wenn Ihr Autoradio mit einem Mobiltelefon oder Navigationssystem verbunden ist, wird beim „Abnehmen“ des Telefons oder einer Sprachausgabe der Navigation das Autoradiogerät stummgeschaltet und das Gespräch oder die Sprachausgabe wird über die Autoradiolautsprecher wiedergegeben. Dazu muss das Mobiltelefon oder das Navigationssystem wie in der Einbauanleitung beschrieben an das Autoradio angeschlossen sein.
Welche Navigationssysteme an Ihrem Autoradio verwendet werden können, erfahren Sie von Ihrem Blaupunkt-Fachhändler.
Wenn während eines Telefongesprächs oder einer Sprachausgabe der Navigation eine Verkehrsmeldung empfangen wird, wird die Verkehrsmeldung erst nach Beendigung des Telefonats/ der Sprachausgabe wiedergegeben.
Wenn während einer Verkehrsdurchsage ein Anruf eingeht oder eine Sprachausgabe der Navigation erfolgt, wird die Verkehrsmeldung wiedergegeben. Das Telefonat/ die Sprachausgabe kann nach Ende der Verkehrsmeldung gehört werden.
Die Lautstärke, mit der die Telefongespräche oder die Sprachausgaben der Navigation einschalten, ist einstellbar.
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste 10 so oft, bis „TEL/NAVI VOL“ im Display angezeigt wird.
→ Stellen Sie die gewünschte Lautstärke mit den <>Tasten ⑩ ein.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Hinweis:
Sie können die Lautstärke für Telefonate und Sprachausgaben während der Wiedergabe direkt mit dem Lautstärkeregler ② einstellen.
Automatic Sound
Mit dieser Funktion wird die Lautstärke des Autoradios automatisch der gefahrenen Geschwindigkeit angepasst. Dazu muss ihr Autoradio wie in der Einbauanleitung beschrieben angeschlossen sein.
Die automatische Lautstärkeanhebung ist in sechs Stufen (0-5) einstellbar.
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ✅ ⑩ so oft, bis „AUTO SOUND“ im Display angezeigt wird.
Stellen Sie die Lautstärkeanpassung mit den <> -Tasten ⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Hinweis:
Die für Sie optimale Einstellung der geschwindigkeitsabhängigen Lautstärkeanpassung hängt von der Geräuschentwicklung Ihres Fahrzeugs ab. Ermitteln Sie den für Ihr Fahrzeug optimalen Wert durch Ausprobieren.
Lautstärke für Bestätigungston einstellen
Wenn Sie bei einigen Funktionen eine Taste länger als zwei Sekunden drücken, z. B. zum Abspeichern eines Senders auf einer Stationstaste, ertönt ein Bestätigungston (Beep). Die Lautstärke für den Beep ist einstellbar.
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ✅ ⑩ so oft, bis im Display „BEEP“ angezeigt wird.
Stellen Sie die Lautstärke mit den <>Tasten ⑩ ein. „0“ bedeutet Beep aus, „9“ bedeutet maximale Beep-Lautstärke.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Radiobetrieb
Dieses Gerät ist mit einem RDS-Radio-empfänger ausgestattet. Viele der zu empfangenden FM-Sender senden ein Signal aus, das neben dem Programm auch Informationen wie den Sendernamen und den Programm-Typ (PTY) enthält.
Der Sendername wird, sobald er empfangbar ist, im Display angezeigt.
Radiobetrieb einschalten
Wenn Sie sich in den Betriebsarten CD, CD-Wechlser oder AUX befinden,
drücken Sie die Taste BND/TS ⑤.
RDS-Komfortfunktion (AF, REG)
Die RDS-Komfortfunktionen AF (Alternativfrequenz) und REG (Regional) erweitern das Leistungsspektrum Ihres Radiogerätes.
- AF: Wenn die RDS-Komfortfunktion aktiviert ist, schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.
- REG: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Mit der REG-Funktion wird verhindert, dass das Autoradio auf Alternativ-frequenzen wechselt, die einen anderen Programminhalt haben.
Hinweis:
REG muss gesondert im Menü aktiviert/deaktiviert werden.
REG ein-/ausschalten
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis „REG“ im Display angezeigt wird. Hinter „REG“ wird „OFF“ (aus) bzw. „ON“ (an) angezeigt.
→ Um REG ein- bzw. auszuschalten, drücken Sie die Taste< oder >⑩.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪.
RDS-Komfortfunktion ein- bzw. ausschalten
→ Um die RDS-Komfortfunktionen AF und REG zu nutzen, drücken Sie die Taste RDS ④.
Die RDS-Komfortfunktionen sind aktiv, wenn RDS mit einem Symbol im Display leuchtet. Beim Einschalten der RDS-Komfortfunktionen wird kurz „REG ON“ bzw. „REG OFF“ angezeigt.
Wellenbereich/Speicherebene wählen
Mit diesem Gerät können Sie Programme der Frequenzbänder UKW (FM), sowie MW und LW (AM) empfangen (die MW und LW Wellenbänder können deaktiviert werden, lesen Sie dazu den Abschnitt „Wellenbereiche deaktivieren“ in diesem Kapitel). Für den Wellenbereich FM stehen drei Speicherebenen und für die Wellenbereiche MW und LW je eine Speicherebene zur Verfügung.
Auf jeder Speicherebene können sechs Sender gespeichert werden.
→ Um zwischen den Speicherebenen bzw. Wellenbereichen umzuschalten, drücken Sie kurz die Taste BND / TS ⑤.
Sender einstellen
Sie haben verschiedene Möglichkeiten, Sender einzustellen.
Automatischer Sendersuchlauf
Drücken Sie die √ oder ✗ -Taste ⑩.
Der nächste empfangbare Sender wird eingestellt.
Manuelle Senderabstimmung
Sie können die Senderabstimmung auch manuell vornehmen.
Drücken Sie die Taste
Hinweis:
Die manuelle Senderabstimmung ist nur möglich, wenn die RDS-Komfortfunktion deaktiviert ist.
Blättern in Senderketten (nur FM)
Stellt ein Sender mehrere Programme zur Verfügung, können Sie in dieser sogenannten „Senderkette“ blättern.
Drücken Sie die < oder> -Taste ⑩, um zum nächsten Sender der Senderkette zu wechseln.
Hinweis:
Um diese Funktion nutzen zu können, muss die RDS-Komfortfunktion aktiviert sein.
Sie können so nur zu Sendern wechseln, die Sie schon einmal empfangen haben. Verwenden Sie dazu die Scan- oder Travelstore-Funktion.
Empfindlichkeit des Sendersuchlaufs einstellen
Sie können wählen, ob nur starke oder auch schwache Sender eingestellt werden.
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste 10 so oft, bis „SENS“ im Display angezeigt wird.
→ Drücken Sie die Taste > 10.
Im Display wird der aktuelle Wert für die Empfindlichkeit angezeigt. „SENS HI6“ bedeutet die höchste Empfindlichkeit. „SENS LO1“ die geringste. Wenn „SENS LO“ gewählt wird, leuchtet lo im Display.
Stellen Sie die gewünschte Empfindlichkeit mit den <>-Tasten ⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Sender speichern
Sender manuell speichern
Wählen Sie die gewünschte Speicherebene FM1, FM2, FMT oder einen der Wellenbereiche MW oder LW.
→ Stellen Sie den gewünschten Sender ein.
→ Halten Sie eine Stationstaste 1 - 6
⑭, auf die der Sender gespeichert werden soll, länger als zwei Sekunden gedrückt.
Sender automatisch speichern (Travelstore)
Sie können die sechs stärksten Sender aus der Region automatisch speichern (nur FM). Die Speicherung erfolgt auf der Speicherebene FMT.
Hinweis:
Zuvor auf dieser Ebene gespeicherte Sender werden dabei gelöscht.
→ Halten Sie die Taste BND / TS ⑤ länger als zwei Sekunden gedrückt.
Die Speicherung beginnt. Im Display wird „TRAVEL-STORE“ angezeigt. Nachdem der Vorgang abgeschlossen ist, wird der Sender auf Speicherplatz 1 der Ebene FMT gespielt.
Gespeicherte Sender abrufen
Wählen Sie die Speicherebene bzw. den Wellenbereich.
→ Drücken Sie die Stationstaste 1 - 6
⑭ des gewünschten Senders.
Empfangbare Sender anspielen (SCAN)
Sie können alle empfangbaren Sender anspielen lassen. Die Anspieldauer kann von 5 bis 30 Sekunden im Menü eingestellt werden.
SCAN starten
→ Halten Sie die OK-Taste ⑪ länger als zwei Sekunden gedrückt.
Der Scan-Vorgang beginnt. „SCAN“ wird kurz im Display angezeigt, danach erscheint der aktuelle Sendername bzw. die Frequenz blinkend.
SCAN beenden, Sender weiterhören
→ Drücken Sie die OK-Taste ⑪.
Der Scan-Vorgang wird beendet, der zuletzt eingestellte Sender bleibt aktiv.
Anspielzeit einstellen
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste 10 so oft, bis „SCANTIME“ im Display angezeigt wird.
Stellen Sie die gewünschte Anspielzeit mit den <>Tasten ⑩ ein.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Hinweis:
Die eingestellte Anspielzeit gilt auch für Scan-Vorgänge im CD- und CD-Wechsler-Betrieb.
Programm-Typ (PTY)
Neben dem Sendernamen übermitteln einige FM-Sender auch Informationen über den Typ ihres Programms. Diese Informationen können von Ihrem Auto-radiogerät empfangen und angezeigt werden.
Solche Programm-Typen können z. B. sein:
CULTURE TRAVEL JAZZ
SPORT NEWS POP
ROCK CLASSICS
Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programm-Typs auswählen.
PTY-EON
Wenn der Programm-Typ ausgewählt und der Suchlauf gestartet wurde, wechselt das Gerät vom aktuellen Sender zu einem Sender mit dem gewählten Programm-Typ.
Hinweis:
Wird kein Sender mit dem gewählten Programm-Typ gefunden, ertönt ein Beep und im Display wird kurz „NO PTY“ angezeigt. Der zuletzt empfangene Sender wird wieder eingestellt.
Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem späteren Zeitpunkt den gewünschten Programm-Typ ausstrahlt, wechselt das Gerät automatisch vom aktuellen Sender, bzw. aus dem CD- oder CD-Wechsler-Betrieb zu dem Sender mit dem gewünschten Programm-Typ.
PTY ein-/ausschalten
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis „PTY ON“ bzw. „PTY OFF“ im Display angezeigt wird.
Drücken Sie die Taste < oder > ⑩, um PTY ein- (ON) bzw. auszuschalten (OFF).
Wenn PTY eingeschaltet ist, leuchtet PTY im Display.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪.
Programm-Typ auswählen und Suchlauf starten
→ Drücken Sie die < oder> -Taste
⑩.
Der aktuelle Programm-Typ wird im Display angezeigt.
Wenn Sie einen anderen Programm-Typ wählen möchten, können Sie innerhalb der Anzeigezeit durch Drücken der
Oder
Drücken Sie eine der Tasten 1 - 6 ⑭, um den auf der entsprechenden Taste gespeicherten Programm-Typ zu wählen.
Der gewählte Programm-Typ wird kurz angezeigt.
→ Drücken Sie die ✗ oder ✕- Taste ⑩, um den Suchlauf zu starten.
Der nächste Sender mit dem gewählten Programm-Typ wird eingestellt.
Programm-Typ auf den Stationstasten speichern
Wählen Sie mit der < oder> -Taste
⑩ einen Programm-Typ aus.
→ Halten Sie die gewünschte Stationstaste 1 - 6 ⑭ länger als zwei Sekunden gedrückt.
Der Programm-Typ ist auf der gewählten Taste 1 - 6 ⑭ gespeichert.
Radioempfang optimieren
Störabhängige Höhenabsenkung (HICUT)
Die HICUT-Funktion bewirkt eine Empfangsverbesserung bei schlechtem Radioempfang (nur FM). Wenn Empfangsstörungen vorhanden sind, werden automatisch die Höhen und damit auch der Störpegel abgesenkt.
HICUT ein-/ausschalten
→ Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis „HICUT“ im Display angezeigt wird.
→ Drücken Sie die Taste < oder > ⑩, um HICUT einzustellen.
„HICUT 0“ bedeutet keine, „HICUT 3“ bedeutet stärkste automatische Absenkung der Höhen und des Störpegels.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪.
Störabhängige Bandbreitenumschaltung (SHARX)
Mit der SHARX-Funktion haben Sie die Möglichkeit, Störungen durch benachbarte Sender weitestgehend auszuschließen (nur FM). Schalten Sie bei hoher Senderdichte die SHARX-Funktion ein.
SHARX ein-/ausschalten
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis „SHARX“ im Display angezeigt wird.
Drücken Sie die Taste < oder > ⑩, um SHARX ein- bzw. auszuschalten.
„SHARX OFF“ bedeutet keine, „SHARX ON“ bedeutet automatische Bandbreitenumschaltung.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪.
Anzeige von Lauftexten wählen
Einige Radiosender benutzen das RDS-Signal dazu, Werbung oder andere Informationen anstelle ihres Sendernamens zu übermitteln. Diese „Lauftexte“ werden im Display angezeigt. Sie können die Anzeige von „Lauftexten“ abschalten.
→ Halten Sie die RDS-Taste ④ gedrückt, bis „NAME FIX“ im Display erscheint.
Um die Anzeige von „Lauftexten“ im Display wieder zu ermöglichen, halten Sie die RDS-Taste ④ gedrückt, bis „NAME VAR“ im Display erscheint.
Anzeige einstellen
Sie haben die Möglichkeit im Radiobetrieb zwischen der dauerhaften Anzeige der Uhrzeit oder der dauerhaften Anzeige des Stationsnamens bzw. der Frequenz zu wählen.
→ Halten Sie die Taste 📞 / DIS ⑦ gedrückt, bis die gewünschte Anzeige im Display erscheint.
Wellenbereiche deaktivieren
Sie haben die Möglichkeit, die Wellenbereiche MW oder LW einzeln oder zusammen zu deaktivieren. Dies ist dann sinnvoll, wenn Sie diese Wellenbereiche nicht benutzen, d. h. keine Sender auf MW oder LW hören.
Wenn Sie die Wellenbereiche MW oder LW bzw. MW und LW zusammen deaktivieren möchten,
drücken Sie im FM-Radiobetrieb die Taste MENU ⑧.
Drücken Sie die Taste ✕ ⑩ so oft, bis „AM ON“ im Display angezeigt wird.
Hinweis:
Wenn „AM OFF“ angezeigt wird, sind MW und LW bereits deaktiviert.
Wenn „MW OFF“ oder „LW OFF“ angezeigt wird, sind MW oder LW bereits deaktiviert.
Drücken Sie die Taste < oder > ⑩, um zwischen den Einstellungen „AM ON“, „AM OFF“, „MW OFF“ oder „LW OFF“ zu wählen.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪, Ihre Einstellung wird gespeichert.
Verkehrsfunk
Ihr Gerät ist mit einem RDS-EON-Empfangsteil ausgestattet. EON heisst Enhanced Other Network.
Im Falle einer Verkehrsdurchsage (TA), wird innerhalb einer Senderkette automatisch von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.
Nach der Verkehrsmeldung wird wieder auf das zuvor gehörte Programm zurückgeschaltet.
Vorrang für Verkehrsfunk ein-/ausschalten
→ Drücken Sie die Taste TRAF ⑮.
Der Vorrang für Verkehrsdurchsagen ist aktiviert, wenn im Display das Stau-Symbol leuchtet.
Hinweis:
Sie hören einen Warnton,
- wenn Sie beim Hören eines Verkehrsfunksenders dessen Sendebereich verlassen.
- wenn Sie beim Hören einer CD den Sendebereich des eingestellten Verkehrsfunksenders verlassen und der darauf folgende automatische Suchlauf keinen neuen Verkehrsfunksender findet.
- wenn Sie von einem Verkehrsfunksender zu einem Sender ohne Verkehrsfunk wechseln.
Schalten Sie dann entweder den Vorrang für Verkehrsfunk aus oder wechseln Sie zu einem Sender mit Verkehrsfunk.
Lautstärke für
Verkehrsdurchsagen einstellen
Drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ⑩ so oft, bis im Display „TA VOLUME“ angezeigt wird.
Stellen Sie die Lautstärke mit den
<>Tasten ⑩ ein.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Hinweis:
Sie können die Lautstärke auch während einer Verkehrsdurchsage mit dem Lautstärkeregler ② für die Dauer der Verkehrsdurchsage einstellen.
Hinweis:
Sie können für Verkehrsdurchsagen den Klang und die Lautstärkeverteilung einstellen. Lesen Sie dazu das Kapitel „Klang und Lautstärkeverteilung“
CD-Betrieb
Sie können mit diesem Gerät handelsübliche CDs mit einem Durchmesser von 12 cm abspielen.
⚠️ Zerstörungsgefahr des CD-Laufwerks!
Single-CDs mit einem Durchmesser von acht cm und konturierte CDs (Shape-CDs) sind zur Wiedergabe nicht geeignet.
Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen.
CD-Betrieb starten
- Wenn keine CD im Laufwerk ist,
drücken Sie die ▲ -Taste ⑨.
Das Flip-Release-Panel wird geöffnet.
→ Schieben Sie die CD mit der be-druckten Seite nach oben ohne Kraftaufwand in das Laufwerk, bis Sie einen Widerstand spüren.
Die CD wird automatisch in das Laufwerk eingezogen.
Der Einzug der CD darf nicht behindert oder unterstützt werden.
→ Schließen Sie das Bedienteil mit leichtem Druck, bis es spürbar einrastet.
Die CD-Wiedergabe beginnt.
- Wenn bereits eine CD im Laufwerk ist.
Drücken Sie die Taste CD·C 16 so oft, bis „CD“ im Display erscheint.
Die Wiedergabe startet an der Stelle, an der sie unterbrochen wurde.
Titel wählen
Drücken Sie eine Taste des Pfeiltastenblocks ⑩, um den nächsten bzw. vorherigen Titel zu wählen.
Bei einmaligem Drücken der Taste ¥ oder <⑩ wird der aktuelle Titel erneut gestartet.
Schneller Suchlauf (hörbar)
Für einen schnellen Suchlauf rückwärts bzw. vorwärts
→ halten Sie eine der <> -Tasten ⑩ gedrückt, bis der schnelle Suchlauf rückwärts bzw. vorwärts beginnt.
Zufallswiedergabe der Titel (MIX)
→ Drücken Sie die Taste 5 MIX 14.
„MIX CD“ erscheint kurz im Display, das MIX-Symbol leuchtet. Der nächste, zufällig ausgewählte Titel wird gespielt.
MIX beenden
→ Drücken Sie erneut die Taste 5 MIX 14.
„MIX OFF“ erscheint kurz im Display, das MIX-Symbol erlischt.
Titel anspielen (SCAN)
Sie können alle Titel der CD kurz anspielen lassen.
Drücken Sie die OK-Taste ⑪ länger als zwei Sekunden. Der nächste Titel wird angespielt.
Hinweis:
Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspielzeit den Abschnitt „Anspielzeit einstellen“ im Kapitel „Radiobetrieb“.
SCAN beenden, Titel weiterhören
→ Um den Scan-Vorgang zu been-den, drücken Sie die OK-Taste ⑪.
Der aktuell angespielte Titel wird weitergespielt.
Titel wiederholen (REPEAT)
→ Wenn Sie einen Titel wiederholen möchten, drücken Sie die Taste 4 RPT 14.
„REPEAT TRCK“ erscheint kurz im Display, das RPT-Symbol leuchtet. Der Titel wird wiederholt, bis RPT deaktivert wird.
REPEAT beenden
→ Wenn Sie die Repeat-Funktion beenden möchten, drücken Sie erneut die Taste 4 RPT 14.
„REPEAT OFF“ erscheint kurz im Display, das RPT-Symbol erlischt. Die Wiedergabe wird normal fortgesetzt.
Wiedergabe unterbrechen (PAUSE)
→ Drücken Sie die Taste 3▶⑭.
Im Display erscheint „PAUSE“.
Pause aufheben
→ Drücken Sie während der Pause die Taste 3▶⑭.
Die Wiedergabe wird fortgesetzt.
Anzeige wechseln
Um zwischen der Anzeige von Titelnummer und Uhrzeit oder Titelnummer und Spielzeit oder Titelnummer und CD-Namen zu wechseln, drücken Sie ein- oder mehrmals die Taste 📞 / DIS ⑦ länger als zwei Sekunden, bis die gewünschte Anzeige im Display erscheint.
Verkehrsdurchsage im CD-Betrieb
Wenn Sie während des CD-Betriebs Verkehrsdurchsagen empfangen möchten, drücken Sie die Taste TRAF 15.
Der Vorrang für Verkehrsdurchsagen ist aktiviert, wenn im Display das Stau-Symbol leuchtet. Lesen Sie dazu das Kapitel „Verkehrsfunkempfang“.
CDs benennen
Zum besseren Erkennen Ihrer CDs bietet Ihnen das Autoradio eine individuelle Namensvergabe für 30 CDs an. Die Namen dürfen maximal achtstellig sein. Versuchen Sie mehr als 30 Namen zu vergeben, zeigt Ihnen das Display „FULL“ an.
CD-Namen eingeben/ändern
→ Hören Sie die gewünschte CD.
→ Drücken Sie die Taste MENU ⑧.
Wählen Sie mit den X Y -Tasten
⑩ „CD NAME“.
Drücken Sie zweimal die Taste
Sie gelangen in den Editiermodus. Ist Ihre gewählte CD noch unbenannt, erscheinen acht Unterstriche im Display.
→ Die aktuelle Eingabestelle blinkt.
Wählen Sie mit den ✘ ✘ -Tasten
⑩ Ihre Zeichen. Soll eine Stelle frei bleiben, wählen Sie den Unterstrich.
→ Mit der Taste < oder > ⑩ verändern Sie die Eingabestelle.
→ Zum Speichern des Namens drücken Sie die Taste MENU ⑧ oder OK ⑪.
Löschen eines CD-Namens
→ Hören Sie die CD, deren Name gelöscht werden soll.
→ Drücken Sie die Taste MENU ⑧.
Wählen Sie mit den ✘ ✘ -Tasten
⑩ „CD NAME“.
→ Drücken Sie die < oder> -Taste
⑩.
Drücken und halten Sie die Taste MENU ⑧. Nach vier Sekunden ertönt ein Beep und im Display erscheint „DELETE NAME“.
→ Lassen Sie die Taste MENU ⑧ los.
Der CD-Name ist gelöscht.
→ Durch Drücken der Taste OK ⑪ gelangen Sie zurück in das Menü.
CD entnehmen
→ Drücken Sie die Taste 9.
Das Flip-Release-Panel wird nach vorn geöffnet, die CD wird ausgeschoben.
→ Entnehmen Sie die CD und schließen Sie das Bedienteil.
CD-Wechsler-Betrieb
Hinweis:
Informationen über den Umgang mit CDs, das Einlegen von CDs und zur Handhabung des CD-Wechslers finden Sie in der Bedienungsanleitung Ihres CD-Wechslers.
CD-Wechsler-Betrieb starten
→ Drücken Sie CD•C 16 so oft, bis im Display „CHANGER“ erscheint.
Die Wiedergabe beginnt mit der ersten CD, die der CD-Wechsler erkennt.
CD wählen
→ Um auf- oder abwärts zu einer anderen CD zu wechseln, drücken Sie die ✗ oder √Taste ⑩ ein- oder mehrmals.
Titel wählen
→ Um auf- oder abwärts zu einem anderen Titel auf der aktuellen CD zu wechseln, drücken Sie die > oder <-Taste ⑩ ein- oder mehrmals.
Schneller Suchlauf (hörbar)
Für einen schnellen Suchlauf rückwärts bzw. vorwärts
→ halten Sie eine der <> -Tasten ⑩ gedrückt, bis der schnelle Suchlauf rückwärts bzw. vorwärts beginnt.
Anzeige wechseln
→ Um zwischen der Anzeige von Titelnummer und Spielzeit oder Titelnummer und Uhrzeit oder Titelnummer und CD-Nummer oder Titelnummer und CD-Namen zu wechseln, drücken Sie ein- oder mehrmals die Taste 📊 / DIS ⑦ länger als zwei Sekunden, bis die gewünschte Anzeige im Display erscheint.
Einzelne Titel oder ganze CDs wiederholt abspielen (REPEAT)
→ Um den aktuellen Titel zu wiederholen, drücken Sie kurz die Taste 4 RPT 14.
Im Display erscheint kurz „REPEAT TRCK“, RPT leuchtet im Display.
→ Um die aktuelle CD zu wiederholen, drücken Sie die Taste 4 RPT ⑭ erneut.
Im Display erscheint kurz „REPEAT DISC“, RPT leuchtet im Display.
REPEAT beenden
→ Um die Wiederholung des aktuellen Titels bzw. der aktuellen CD zu beenden, drücken Sie die Taste 4 RPT ^14 , bis „REPEAT OFF“ kurz erscheint und RPT im Display er- lischt.
Titel in zufälliger Reihenfolge abspielen (MIX)
→ Um die Titel der aktuellen CD in zufälliger Reihenfolge abzuspielen, drücken Sie kurz die Taste 5 MIX 14.
Im Display erscheint kurz „MIX CD“, MIX leuchtet im Display.
→ Um die Titel aller eingelegten CDs in zufälliger Reihenfolge abzuspielen, drücken Sie die Taste 5 MIX ⑭ erneut.
Im Display erscheint kurz „MIX ALL“, MIX leuchtet im Display.
Hinweis:
Beim CDC A 08 und IDC A 09 werden alle CDs im Wechsler zufällig ausgewählt. Bei allen anderen Wechslern werden zuerst alle Titel einer CD zufällig gespielt, dann wird die nächste CD im Wechsler gespielt.
MIX beenden
Drücken Sie die Taste 5 MIX ⑭, bis „MIX OFF“ kurz angezeigt wird und MIX im Display erlischt.
Alle Titel aller CDs anspielen (SCAN)
→ Um alle Titel aller eingelegten CDs in aufsteigender Reihenfolge kurz anzuspielen, drücken Sie die OK-Taste ⑪ länger als zwei Sekunden.
Im Display erscheint „SCAN“.
SCAN beenden
→ Um das Anspielen zu beenden, drücken Sie kurz die OK-Taste ⑪. Der aktuell angespielte Titel wird weitergespielt.
Hinweis:
Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspielzeit den Abschnitt „Anspielzeit einstellen“ im Kapitel „Radiobetrieb“.
Wiedergabe unterbrechen (PAUSE)
→ Drücken Sie die Taste 3▶ ⑭.
Im Display erscheint „PAUSE“.
Pause aufheben
Drücken Sie während der Pause die Taste 3 ▶ 14.
Die Wiedergabe wird fortgesetzt.
CDs benennen
Zum besseren Erkennen Ihrer CDs bietet Ihnen das Autoradio eine individuelle Namensvergabe für 99 CDs an. Die Namen dürfen maximal siebenstellig sein.
Versuchen Sie mehr als 99 Namen zu vergeben, zeigt Ihnen das Display „FULL“ an.
CD-Namen eingeben/ändern
→ Drücken Sie die Taste MENU ⑧.
Wählen Sie mit den X Y -Tasten ⑩ „CDC NAME“.
→ Drücken Sie die < oder> -Taste
⑩.
Das Gerät ist jetzt im Auswahlmodus.
Wählen Sie die CD, die Sie benennen wollen, mit den ✗VTasten ⑩ aus.
Drücken Sie die < oder> -Taste
⑩.
Sie gelangen in den Editiermodus. Ist Ihre gewählte CD noch unbenannt, erscheinen sieben Unterstriche im Display.
→ Die aktuelle Eingabestelle blinkt.
Wählen Sie mit den ✘ ✘ -Tasten ⑩ Ihre Zeichen. Soll eine Stelle frei bleiben, wählen Sie den Unterstrich.
→ Mit der Taste < oder > ⑩ verändern Sie die Eingabestelle.
→ Zum Speichern des Namens drücken Sie die Taste MENU ⑧ oder OK ⑪.
Löschen eines CD-Namens
→ Hören Sie die CD, deren Name gelöscht werden soll.
→ Drücken Sie die Taste MENU ⑧.
Wählen Sie mit den X Y -Tasten ⑩ „CDC NAME“.
→ Drücken Sie die < oder> -Taste
⑩.
Drücken und halten Sie die Taste MENU ⑧. Nach vier Sekunden ertönt ein Beep und im Display erscheint „DELETE NAME“.
→ Lassen Sie die Taste MENU ⑧ los.
Der CD-Name ist gelöscht.
→ Durch Dücken der Taste OK ⑪ gelangen Sie zurück in das Menü.
Löschen aller CD-Namen
Alle gespeicherten CD-Namen werden gelöscht.
→ Hören Sie eine CD.
→ Drücken Sie die Taste MENU ⑧.
Wählen Sie mit den ✗ ✘ -Tasten
⑩ „CDC NAME“.
→ Drücken Sie die < oder> -Taste ⑩.
Drücken und halten Sie die Taste MENU ⑧. Nach vier Sekunden ertönt ein Bestätigungston (Beep) und im Display erscheint „DELETE NAME“. Halten Sie die Taste MENU ⑧ weiter gedrückt, bis ein zweiter Bestätigungston (Beep) ertönt und „DELETE ALL“ im Display erscheint.
→ Lassen Sie die Taste MENU ⑧ los.
Alle CD-Namen im CD-Wechsler sind gelöscht.
→ Durch Dücken der Taste OK ⑪ gelangen Sie zurück in das Menü.
CLOCK - Uhrzeit
Uhrzeit kurz anzeigen lassen
→ Um die Uhrzeit anzuzeigen, drücken Sie kurz die Taste 📞 / DIS ⑦.
Uhrzeit einstellen
Die Uhrzeit kann automatisch über das RDS-Signal eingestellt werden. Falls Sie keinen RDS-Sender empfangen können oder der von Ihnen gehörte RDS-Sender diese Funktion nicht unterstützt, können Sie die Uhrzeit auch manuell einstellen.
Uhrzeit automatisch einstellen
→ Um die Uhrzeit automatisch einstellen zu lassen, drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste 10 so oft, bis „CLOCK MAN“ (manuell) bzw. „CLOCK AUTO“ (automatisch) im Display angezeigt wird.
Drücken Sie die Taste < 10, bis „CLOCK AUTO“ im Display angezeigt wird.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie zweimal die Taste MENU ⑧ oder OK ⑪.
Wenn ein Sender mit der RDS-Uhrzeitfunktion (RDS-CT) empfangen wird, wird die Uhr automatisch gestellt.
Uhrzeit manuell einstellen
→ Um die Uhrzeit einzustellen, drücken Sie die Taste MENU ⑧.
Drücken Sie die Taste ✅ 10 so oft, bis „CLOCKSET“ im Display angezeigt wird.
→ Drücken Sie die Taste>⑩.
Die Uhrzeit wird im Display angezeigt. Die Minuten blinken und können eingestellt werden.
→ Stellen Sie die Minuten mit den
Tasten ⑩ ein.
→ Wenn die Minuten eingestellt sind, drücken Sie die Taste<⑩. Die Stunden blinken.
→ Stellen Sie die Stunden mit den
Tasten ⑩ ein.
→ Drücken Sie die Taste MENU ⑧ oder OK ⑪.
Uhrmodus 12/24 Std. wählen
Drücken Sie die Taste MENU ⑧.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste 10 so oft, bis „24 H MODE“ bzw. „12 H MODE“ im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um den Modus umzuschalten.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Uhrzeit bei ausgeschaltetem Gerät und eingeschalteter Zündung dauerhaft anzeigen lassen
→ Um bei ausgeschaltetem Gerät und eingeschalteter Fahrzeugzündung die Uhrzeit anzeigen zu lassen, drücken Sie die Taste MENU ⑧.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste 10 so oft, bis „CLK DISP OFF“ bzw. „CLK DISP ON“ im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um die Anzeige zwischen ON (an) oder OFF (aus) umzuschalten.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Uhrzeit bei ausgeschaltetem Gerät kurz anzeigen lassen
Um bei ausgeschaltetem Gerät die Uhrzeit kurz anzeigen zu lassen,
drücken Sie die Taste 📋 / DIS ⑦.
Die Uhrzeit wird für acht Sekunden im Display angezeigt.
Klang und
Lautstärkeverteilung
Sie können für jede Quelle (Radio, CD, CD-Wechsler, AUX und Verkehrs-durchsage) die Einstellungen für Klang und Lautstärkeverteilung getrennt vornehmen.
Hinweis:
Die Einstellungen der Klang und Lautstärkeverteilung für Verkehrsdurchsagen können nur während einer Verkehrsdurchsage vorgenommen werden.
Bässe einstellen
→ Drücken Sie die Taste AUD / LD ⑬.
„BASS“ erscheint im Display.
→ Drücken Sie die Taste Aoder V
⑩, um die Bässe einzustellen.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Höhen einstellen
→ Drücken Sie die Taste AUD / LD ⑬.
„BASS“ erscheint im Display.
Drücken Sie die Taste > ⑩ so oft, bis „TREBLE“ im Display erscheint.
→ Drücken Sie die Taste ✗oder ✕
⑩, um die Höhen einzustellen.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Lautstärkeverteilung links/rechts (Balance) einstellen
→ Um die Lautstärkeverteilung links/rechts (Balance) einzustellen, drücken Sie die Taste AUD / LD ⑬.
„BASS“ erscheint im Display.
→ Drücken Sie die Taste>⑩ so oft, bis „BALANCE“ im Display erscheint.
Drücken Sie die Taste ✗oder ✕ ⑩, um die Lautstärkeverteilung rechts/links einzustellen.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Lautstärkeverteilung vorne/hinten (Fader) einstellen
→ Um die Lautstärkeverteilung vorne/hinten (Fader) einzustellen, drücken Sie die Taste AUD / LD ⑬.
„BASS“ erscheint im Display.
Drücken Sie die Taste> ⑩ so oft, bis „FADER“ im Display erscheint.
→ Drücken Sie die Taste ✗oder ✕
⑩, um die Lautstärkeverteilung vorn/hinten einzustellen.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Loudness ein-/ausschalten
Loudness bedeutet die gehörrichtige Anhebung der Höhen und Bässe bei geringer Lautstärke.
→ Drücken Sie die Taste AUD / LD ⑬ ca. zwei Sekunden.
Wenn Loudness eingeschaltet ist, leuchtet LD im Display.
Loudness-Intensität einstellen
Die Loudness-Anhebung kann in Stufen von eins bis sechs eingestellt werden.
→ Drücken Sie die Taste MENU ⑧.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste 10 so oft, bis „LOUDNESS“ im Display angezeigt wird.
→ Drücken Sie die < oder > -Taste ⑩, um die Anhebung einzustellen.
→ Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Equalizer
Dieses Gerät ist mit einer Einrichtung zur automatischen, digitalen Klangeinmessung versehen. Dazu stehen Ihnen drei selbsteinmessende 5-Band-Equalizer zur Verfügung.
Die Equalizer USER 1- USER 3 können mithilfe des mitgelieferten Mikrofons automatisch eingemessen werden.
Die automatisch ermittelten Werte können auch manuell verändert werden. Ausserdem können Sie die Equalizer auch manell einstellen.
Darüber hinaus ist das Gerät mit einem weiteren parametrischen 5-Band Digital-Equalizer und sechs Klangvoreinstellungen ausgestattet.
Equalizer ein-/ausschalten
→ Um den Equalizer einzuschalten, halten Sie die Taste DEQ+ ⑫ gedrückt, bis DEQ im Display leuchtet und „EQ ON“ kurz angezeigt wird.
→ Um den Equalizer auszuschallten, halten Sie die Taste DEQ+ ⑫ gedrückt, bis DEQ im Display erlischt und „EQ OFF“ kurz angezeigt wird.
Automatische Klangeinmessung
Sie können für drei verschiedene Situationen bzw. Benutzer elektronische Einmessungen vornehmen und speichern, z. B.:
USER 1 für Fahrer allein USER 2 für Fahrer und Beifahrer USER 3 Insassen vorn und hinten
Während der Einmessung halten Sie das Mikrofon an der entsprechenden Position.
Die Position des Mikrofons für die Situation 1 (Beispiel: Fahrer allein) ist direkt in Höhe des Fahrerkopfes.
Für Situation 2 ist das Mikrofon zwischen Fahrer und Beifahrer.
Für Situation 3 in der Mitte des Fahrzeuginnenraums (links/rechts, vorn/hinten).
Für die Einmessung muss eine wirklich ruhige Umgebung vorhanden sein. Fremdgeräusche verfälschen die Messung.
Hinweis:
Die Abstrahlung der Lautsprecher darf nicht durch Gegenstände beeinträchtig werden. Alle Lautsprecher müssen angeschlossen sein. Das Mikrofon muss am Gerät angeschlossen sein.
Um einen Equalizer einzumessen,
→ plazieren Sie das Mikrofon an der gewünschten Stelle im Fahrzeug.
Drücken Sie die Taste DEQ+ 12.
Wählen Sie mit der Taste oder
¥⑩ „AUTO DEQ+“ aus.
→ Drücken Sie die < oder> -Taste ⑩, um in den USER-Modus zu gelangen.
Wählen Sie mit der Taste oder
⑩ zwischen „USER 1“, „USER 2“ oder „USER 3“ aus.
→ Halten Sie die Taste DEQ+ 12 länger als zwei Sekunden gedrückt.
Im Display läuft ein Countdown. In dieser Zeit haben Sie noch einmal die Gelegenheit, das Mikrofon zu positionieren. Nachdem der Countdown abgelaufen ist, erfolgt die Einmessung und
„MEASURING“ wird im Display angezeigt. Der Messvorgang dauert ca. eine Minute.
Wenn während der Einmessung ein Fehler auftritt oder das Mikrofon nicht korrekt angeschlossen ist, erscheint „ERROR“ im Display und der Vorgang wird abgebrochen.
Automatische Einmessung abbrechen
Wenn Sie die automatische einmessung abbrechen möchten,
drücken Sie kurz die Taste DEQ+ ⑫ oder OK ⑪.
Werte der Klangeinmessung manuell ändern
Sie haben die Möglichkeit, die Werte für „USER 1“ - „USER3“ manuell zu verändern.
Drücken Sie die Taste DEQ+ 12.
Wählen Sie mit der Taste oder
¥ 10 „AUTO DEQ+“ aus.
Drücken Sie die < oder> -Taste ⑩, um in den USER-Modus zu gelangen.
Wählen Sie mit der Taste oder 10 zwischen „USER 1“, „USER 2“ oder „USER 3“ aus.
Wählen Sie ein Band mit der < oder >Taste ⑩.
→ Drücken Sie die ✗ oder ✕ -Taste
⑩.
→ Um die Frequenz auszuwählen, drücken Sie die >-Taste ⑩.
→ Stellen Sie den Pegel mit der ✗ oder √Taste ⑩ ein.
Um das nächste Band auszuwählen, drücken Sie erst die OK-Taste ⑪, dann die < oder >Taste ⑩.
→ Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die DEQ+-Taste ⑫.
Digital Equalizer einstellen
Sie können neben der automatischen Klangeinmessung auch einen parametrischen 5-Band Equalizer manuell einstellen.
Parametrisch heißt in diesem Fall, dass für jedes der fünf Bänder eine Frequenz individuell angehoben oder abgesenkt werden kann (GAIN +8 bis -8).
Die folgenden Bänder stehen zur Verfügung:
• SUB LOW EQ 32 - 50 Hz
- LOW EQ 63 - 250 Hz
• MID EQ 315 - 1 250 Hz
• MID/HIGH EQ 1 600 - 6 300 Hz
• HIGH EQ 8 000 - 12 500 Hz
Diese Bänder können ohne Messgeräte eingestellt werden. So können die Klangeigenschaften im Fahrzeug entscheidend beeinflusst werden.
Einstellhinweise
Wir empfehlen, eine Ihnen bekannte CD zur Einstellung zu verwenden.
Stellen Sie vor der Einstellung des Equalizers die Einstellungen für Klang und Lautstärkeverteilung auf Null und deaktivieren Sie Loudness. Lesen Sie dazu das Kapitel „Klang und Lautstärkeverteilung“.
→ Hören Sie die CD.
→ Bewerten Sie den Klangeindruck nach Ihren Vorstellungen.
→ Lesen Sie jetzt in der Tabelle „Einstellhilfe für den Equalizer“ unter „Klangeindruck“.
Stellen Sie die Werte für den Equalizer wie unter „Maßnahme“ beschrieben ein.
Equalizer einstellen
→ Drücken Sie die DEQ+-Taste ⑫.
Wählen Sie „DIGITAL EQ“ mit der ✗ oder √Taste ⑩.
Wählen Sie ein Band mit der < oder >Taste ⑩.
→ Drücken Sie die ✗ oder ✕-Taste ⑩.
→ Um die Frequenz auszuwählen, drücken Sie die >-Taste ⑩.
→ Stellen Sie den Pegel mit der ✗ oder √Taste ⑩ ein.
→ Um das nächste Band auszuwählen, drücken Sie erst die OK-Taste ⑪, dann die < oder >Taste ⑩.
→ Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die DEQ+-Taste ⑫.
Einstellhilfe für den Equalizer
Beginnen Sie die Einstellung mit dem Mittenbereich/Höhen und beenden Sie die Einstellung mit dem Bassbereich.
| Klangeindruck /Problem | Maßnahme |
| Basswiedergabe zu schwach | Bass anheben mit derFrequenz: 50 bis 100 HzPegel: +4 bis +6 |
| Unsauberer BassWiedergabe dröhntUnangenehmer Druck | Untere Mitten absenken mit derFrequenz: 125 bis 400 HzPegel: ca. -4 |
| Klang sehr vordergründig, aggressiv, kein Stereoeffekt. | Mitten absenken mit derFrequenz: 1 000 bis 2 500 HzPegel: -4 bis -6 |
| Dumpfe WiedergabeWenig TransparenzKein Glanz der Instrumente | Hochtonbereich anheben mit derFrequenz: ca. 12 500 HzPegel: +2 bis +4 |
Klangvoreinstellungen wählen
Es können auch Klangvoreinstellungen für die folgenden Musikrichtungen gewählt werden.
- CLASSICS
• POP
• JAZZ
• ROCK
• TECHNO
• SPEECH
Einstellungen für diese Musikstile sind bereits vorprogrammiert.
→ Drücken Sie die DEQ+-Taste ⑫.
Drücken Sie die ✗ oder ✕-Taste ⑩ so oft, bis „SOUND PRESET“ im Display erscheint.
Wählen Sie die gewünschte Musikvoreinstellung mit der < oder > Taste ⑩.
→ Drücken Sie die Taste DEQ+ ⑫ oder OK ⑪.
Pegelanzeige einstellen
Die Pegelanzeige (Spectrometer) in Ihrem Display zeigt Ihnen während der Einstellvorgänge kurzzeitig symbolisch die Lautstärke, die Einstellungen der Klangregelung und die Einstellungen des Equalizers an.
Außerhalb der Einstellvorgänge zeigt das Spectrometer den Ausgangspegel des Autoradiogerätes an.
Dazu können Sie im Menü den Typ des Spectrometers einstellen.
Es stehen zwei Typen zur Verfügung.
Spectrometer-Typ wählen
→ Drücken Sie die Taste MENU ⑧.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste 10 so oft, bis „EQ DISPLAY“ im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um zwischen der Anzeige von „SPECTRUM 1“ und „SPECTRUM 2“ oder „EQ DISP OFF“ zu wählen.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Externe Audioquellen
Sie können zusätzlich zum CD-Wechsler noch eine andere externe Audioquelle mit Line-Ausgang anschließen. Solche Quellen können z. B. tragbare CD-Spieler, MiniDisc-Spieler oder MP3-Spieler sein.
Wenn kein CD-Wechsler angeschlossen ist, können zwei externe Audioquellen angeschlossen werden.
Im Menü muss der AUX-Eingang eingeschaltet werden.
Zum Anschluss einer externen Audioquelle benötigen Sie ein Adapterkabel. Dieses Kabel können Sie über Ihren autorisierten Blaupunkt-Fachhändler beziehen.
AUX-Eingang ein-/ausschalten
Drücken Sie die Taste MENU ⑧.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste> ⑩ so oft, bis „AUX-IN-1 OFF“ bzw. „AUX-IN-1 ON“ im Display angezeigt wird.
Anstelle der „1“ steht für den zweiten AUX-Eingang eine „2“. Wenn ein CD-Wechsler angeschlossen ist, ist nur der Eingang „2“ anwählbar.
→ Drücken Sie die Taste < oder > ⑩, um AUX ein- bzw. auszuschalten.
Wenn der Einstellvorgang abgeschlossen ist, drücken Sie die Taste MENU ⑧ oder OK ⑪.
Hinweis:
Wenn der AUX-Eingang eingeschaltet ist, kann er mit der CD•C-Taste ^16 anwählt werden.
TMC für dynamische Navigationssysteme
TMC bedeutet „Traffic Message Channel“. Über TMC werden Verkehrsmeldungen digital übermittelt und können so von geeigneten Navigationssystemen für die Routenplanung verwendet werden. Ihr Autoradio verfügt über einen TMC-Ausgang, an den Blaupunkt-Navigationssysteme angeschlossen werden können. Welche Navigationssysteme an Ihrem Autoradio verwendet werden können, erfahren Sie von Ihrem Blaupunkt-Fachhändler.
Wenn ein Navigationssystem angeschlossen ist und ein TMC-Sender empfangen wird, leuchtet TMC im Display.
Wenn die dynamische Zielführung aktiv ist, wird automatisch ein TMC-Sender eingestellt.
Technische Daten
Verstärker
Ausgangsleistung: 4 x 25 Watt Sinus nach DIN 45 324 bei 14,4 V 4 x 45 Watt max. Power
Tuner
Wellenbereiche:
UKW (FM): 87,5 – 108 MHz
MW: 531 - 1 602 kHz
LW: 153 – 279 kHz
FM - Übertragungsbereich: 20 - 16 000 Hz
CD
Übertragungsbereich:
20 - 20 000 Hz
Pre-amp Out
4 Kanäle: 4 V
Eingangsempfindlichkeit:
AUX-1-Eingang: 2 V/6 kΩ
AUX-2-Eingang: 775 mV/10 kΩ
Tel-/ Navi-Eingang: 10 V/ 560 Ω
Gewährleistung
Der Umfang der Gewährleistung richtet sich nach den gesetzlichen Bestimmungen innerhalb des Landes, in dem das Gerät gekauft wurde.
Sollte Ihr Gerät einen Mangel aufweisen, so wenden Sie sich bitte mit dem Kaufbeleg an Ihren Händler.
Ungeachtet der gesetzlichen Bestimmungen gewährt Blaupunkt zwölf Monate Herstellergarantie auf Produktionsmängel. Ausgenommen von dieser Garantie sind Schäden durch Verschleiß, durch unsachgemäßen Gebrauch oder durch gewerbliche Nutzung. Um die von Blaupunkt gewährte Herstellergarantie in Anspruch zu nehmen, senden Sie bitte das fehlerhafte Gerät mit dem Kaufbeleg an den zentralen Blaupunkt Kundendienst Ihres Landes. Die nächste Adresse erfahren Sie durch die Telefon-Hotline auf der Rückseite dieses Heftes. Blaupunkt behält sich vor, Nachbesserung oder Ersatzlieferung zu leisten.
Änderungen vorbehalten!
Service-Nummern / Service numbers / Numéros du service après-vente / Numeri del servizio di assistenza / Servicenummers / Telefonnummer för service / Números de servicio / Número de serviço
Tel.: Fax:
Deutschland 0 18 05 00 02 25 0 51 21 49 40 02
Österreich 01 610 39 0 01 610 39 391
Ελλάς 015 762 241 015 769 473
Česká republika 026 130 04 41 026 130 05 14
USA 800-266 25 28 708-681 71 88
Singapore 006 535 054 47 006 535 053 12
Slovensko 042 175 873 212 042 175 873 229
