Produkttyp	Akku-Winkelschleifer
Marke	HAZET
Modell	9233-7
Spindelgewinde	M14
Akku-Spannung	18 V
Akku-Kapazität (inklusive)	5,0 Ah (Li-Ion)
Leerlaufdrehzahl	8.000 U/min
Gewicht (ohne Akku)	1,53 kg
Max. Scheibendurchmesser	125 mm
Schalldruckpegel	89 dB(A)
Schallleistungspegel	100 dB(A)
Vibrationsbeschleunigung	7,9 m/s²
Elektrische Bremse	Ja (stoppt Scheibe innerhalb von 2 Sekunden)
Sanftanlauf	Ja
Schutzfunktionen	Überlastschutz, Temperaturabschaltung, Tiefentladeschutz, Stoppschutz
Ladegerät-Modell	HAZET 9212-03
Ladegerät-Eingang	100-240 V~, 50/60 Hz
Ladezeit (5 Ah)	Ca. 80 Minuten
Betriebstemperatur (Laden)	0 bis +40°C
Lagertemperatur	-10 bis +40°C
Im Lieferumfang enthaltenes Zubehör	Akku (5 Ah), Schnellladegerät, Zusatzhandgriff, Schleifschutzhaube, Trennscheibenschutz, Schlüssel, Kunststoffkoffer
Wartung	Mit weichem Tuch reinigen; nur Original-Ersatzteile verwenden

Häufig gestellte Fragen - 9233-7 Hazet

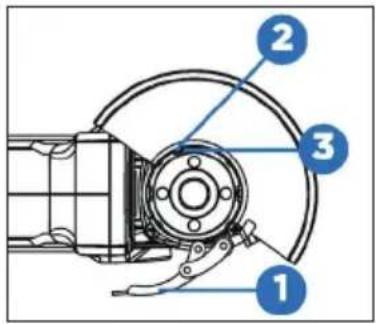

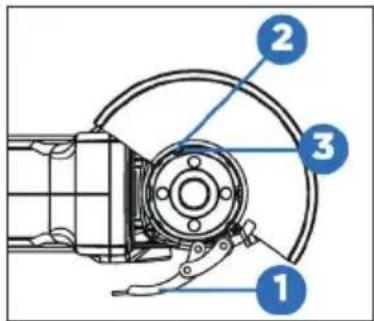

Wie montiere ich den Schleifschutz?

Öffnen Sie den Schutzriegel, richten Sie die Nasen am Schutz an den Schlitzen des Getriebedeckels aus, drücken Sie ihn herunter, bis er einrastet, drehen Sie ihn in die gewünschte Position und schließen Sie dann den Riegel. Stellen Sie sicher, dass sich der Schutz zwischen Spindel und Bediener befindet, um maximalen Schutz zu gewährleisten.

Welchen Zweck hat die elektrische Bremse?

Die elektrische Bremse wird aktiviert, wenn der Hebel losgelassen wird, und stoppt die Scheibe schnell, normalerweise innerhalb von 2 Sekunden. Dies erhöht die Sicherheit, indem die Nachlaufzeit reduziert wird.

Wie lade ich den Akku?

Schließen Sie das Ladegerät an eine Stromquelle (100-240 V~) an. Schieben Sie den Akku mit den Anschlüssen voran in das Ladegerät. Die 3 LEDs zeigen den Ladezustand an: Blinken bedeutet Laden, alle leuchten bedeutet vollständig geladen. Das Laden eines 5-Ah-Akkus dauert etwa 80 Minuten.

Was zeigt die Ladezustandsanzeige am Akku an?

Der Akku verfügt über eine 4-stufige LED-Anzeige. Drücken Sie die Taste, um den Ladezustand anzuzeigen: 1 LED = 10-25 %, 2 LEDs = 26-50 %, 3 LEDs = 51-75 %, 4 LEDs = 76-100 %.

Welche Sicherheitsvorkehrungen sollte ich vor der Verwendung des Schleifers treffen?

Tragen Sie stets persönliche Schutzausrüstung: Schutzbrille, Gehörschutz, Handschuhe und Atemschutz. Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Halten Sie Unbeteiligte fern. Verwenden Sie das Gerät nicht ohne geeigneten Schutz.

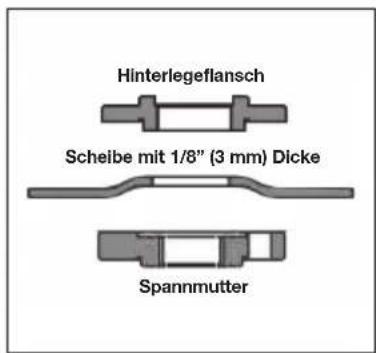

Wie wechsle ich die Schleifscheibe?

Entfernen Sie zuerst den Akku. Drücken Sie die Spindelarretierung und lösen Sie dann die Spannmutter mit dem Schlüssel. Ersetzen Sie die Scheibe, achten Sie darauf, dass der Aufnahmeflansch und die Spannmutter korrekt ausgerichtet sind (erhöhter Abschnitt gegen die Scheibe bei dicken Scheiben, weg bei dünnen Scheiben). Ziehen Sie die Mutter fest an.

Welche Schutzfunktionen hat dieser Schleifer?

Der Schleifer verfügt über Überlastschutz (stoppt bei Überbeanspruchung), Temperaturabschaltung (Akku schaltet bei Überhitzung ab), Tiefentladeschutz (stoppt bei niedriger Akkuspannung) und Stoppschutz (schaltet bei Blockieren der Scheibe ab).

Kann ich den Schleifer ohne Schutzhaube verwenden?

Nein. Der Schutz ist für die Sicherheit unerlässlich. Die Verwendung des Schleifers ohne Schutz kann zu schweren Verletzungen durch wegfliegende Partikel führen. Verwenden Sie immer den für den Scheibentyp geeigneten Schutz (Schleifen oder Trennen).

Wie lange dauert es, den Akku vollständig aufzuladen?

Das vollständige Aufladen eines 5,0-Ah-Li-Ion-Akkus mit dem Ladegerät HAZET 9212-03 dauert etwa 80 Minuten. Das Ladegerät zeigt die Fertigstellung an, wenn alle drei LEDs leuchten.

Was soll ich tun, wenn die Bremse häufig ausfällt?

Wenn die elektrische Bremse nicht regelmäßig funktioniert, muss der Schleifer möglicherweise gewartet werden. Bringen Sie ihn zu einer autorisierten Service-Stelle zur Überprüfung und Reparatur. Verwenden Sie das Gerät nicht weiter, wenn die Bremse defekt ist.

BEDIENUNGSANLEITUNG 9233-7 Hazet

HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

Akku-Winkelschleifer

1 Zu Ihrer Information .... 3
2 Zu Ihrer Sicherheit .... 4
3 Aufbau und Funktion...... 9
4 Wartung und Pflege ...... 21

Table of contents

1. Allgemeine Informationen

- Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.

- Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET Werkzeuges erforderlich sind.

- Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.

- Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET Werkzeug auf.

- Dieses Werkzeug wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.

- Für Verletzungen und Schäden, die aus unsach gemäßer, zweckentfrem deter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.

- Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

Betriebsanleitung lesen!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinwei se, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Ent wick-lung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs-hin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er reichbar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

• Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Einsatz bereich des Gerätes allgemeingültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachter und einzuhalten.
• Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundes bestim mungen erfolgen.
- Der HAZET Akku-Winkelschleifer ist zum Schleifen/Trennen von harten Werkstücken, z.B. Schweißnähten, Stahlnieten, Blechen o.a.
- Gerät nur in technisch einwandfreien und betriebssicheren Zustand betreiben.
- Sicherheitseinrichtungen immer frei erreich - bar vorhalten und regelmäßig prüfen.
- Der unsachgemäße Gebrauch des Akku-Winkelschleifers oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
- Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes istuntersagt und gilt als nicht bestimmungs-gemäß.
- Ansprüche jeglicher Art gegen den Herstellerund / oder seine Bevollmächtigten wegenSchäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
- Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

3. Gefahren die vom Gerät ausgehen

- Vor jeder Benutzung ist der HAZET Akku-Winkelschleifer auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf der Winkelschleifer nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und der Winkelschleifer wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

- Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

- Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge/Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.

- Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.

- Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.

- Ladegerät und Winkelschleifer nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.

- Nicht in Gebrauch befindlichen Akku von metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern halten. Diese Gegenstände können eine Verbindung zwischen den Polen herstellen und so einen Kurzschluss verursachen, der zu Funkenschlag, Feuer oder Bränden führen kann.

- Ladegerät und/oder den Winkelschleifer nicht selbst zerlegen/öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.

- Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.

- Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.

- Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.

- Verlängerungskabel müssen für das Ladegerät ausreichend dimensioniert sein. Kabel, die nicht für die benötigte Stromstärke ausgelegt sind, können überhitzen.

- Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.

- Das Werkzeug nur mit dem vorgesehenen Akku verwenden. Die Verwendung eines anderen Akkus kann Feuer verursachen.

- Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.

- Die Akku-Winkelschleifer nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.

- Aus Sicherheitsgründen sind Veränderungen an der HAZET Akku-Winkelschleifer untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Arbeitshandschuhe und Schutzbrille tragen.

Werkzeuge mit elektrischem Antriebkönnen Späne, Staub und anderen Abriebmit hoher Geschwindigkeit aufwirbeln, waszu schweren Augenverletzungen führenkann.

Gehörschutz tragen.

Lange Belastung, durch die Arbeitsgeräusche eines Winkelschleifers, kann zu dauerhaftem Gehörverlust führen.

Gesichtsmaske oder Atemschutz tragen.

Materialabtragende Werkzeuge erzeugenStaub und anderen Abrieb, der zu Schädigungen der Lunge und Atemwege führen kann. Einige Materialien, wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen können.

Enganliegende Arbeits- schutzkleidung tragen.

Werkzeuge mit drehbaren Teilen oder Werkzeuge, die andere Werkzeuge antreiben, wie z.B. Trennscheiben etc., können sich in den Haaren, der Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Halsketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeugteile an, die in Bewegung sind. Lange Haare zusammenbinden oder bedecken.

- Elektrowerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte Werkzeugekönnen von nicht autorisierten Personenbenutzt werden und zu deren oder zur Verletzung dritter Personen führen.

- Nur einwandfreie Trennscheiben und Schruppscheiben verwenden. Minderwertige, unpassende oder beschädigte Werkzeuge wie Trennscheiben, etc. können sich lockern oder abbrechen und weggeschleudert werden und den Bediener oder dritte Personen treffen, die sich im Arbeitsbereich aufhalten.

- Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des zu betätigenden Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.

- Gerät nicht in explosionsgefährdeten Räumen verwenden. Elektrowerkzeugewie der Winkelschleifer können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.

- Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

- Gerät mit Trenn- oder Schruppscheiben nicht im Leerlauf drehen lassen. Die Trenn- oder Schruppscheiben können sich lockern

• Die Verwendung jedes Werkzeuges sofort abbrechen, wenn man sich unwohl oder kribbelig fühlt oder wenn Schmerzen auftreten.

- Vibration, sich wiederholende Bewegungen oder unbequeme Stellung können schädlich für Hände und Arme sein.

- Elektrisch betriebene Werkzeuge können bei der Verwendung vibrieren.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

- Vor dem Wechsel von Zubehör, dem Einstellen und der Einlagerung Akku vom Werkzeug abnehmen oder den Schalter auf AUS bzw. in gesicherte Position stellen. Mit solchen präventiven Sicherheits-Maßnahmen kann die unbeabsichtigte Betätigung vermieden werden.

- Verwenden Sie nur vom Hersteller empfohlene Teile, Befestigungen und Zubehör.

- Das Werkzeug niemals mit dem Finger am Auslöseknopf tragen.

- Unbeabsichtigte Betätigung vermeiden.

- Den Griff trocken, sauber, öl- und fettfrei halten.

- Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.

- Das Werkzeug niemals unter Alkoholoder Drogeneinfluss benutzen.

- Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.

- Kunststoffteile nicht mit Lösungsmitteln reinigen.

- Lösungsmittel wie Benzin, Waschbenzin, Kohlenstofftetrachlorid und Alkohol können Kunststoffteile verformen oder reißen lassen. Nicht mit den o.g. Lösungsmitteln in Berührung bringen.

- Bei Arbeiten an erhöhten Stellen immer darauf achten, dass sich niemand unter dem Arbeitsfeld befindet, bevor Sie mit der Arbeit beginnen.

Wichtige Sicherheitshinweise für das Schnellladegerät:

Dieser Abschnitt enthält wichtige Sicherheitsund Betriebshinweise für das Schnellladegerät:. Vor der Inbetriebnahme des Ladegerätes lesen Sie alle Anweisungen und Markierungen auf:

1. dem Ladegerät

2. dem Akku,

- Arbeitstemperatur für Li-Ion Batterien: 10 bis +40° C für Entladung 0 bis +40° C für Ladung

- Arbeitstemperatur für Ladegerät: 0 bis +40°C

- Zur Vermeidung von elektrischem Schlag, Ladegerät von der Steckdose trennen, bevor Wartungs- oder Reinigungsarbeiten begonnen werden. Das Entfernen des Akkus reduziert die Gefahr nicht.

- Der nicht vorschriftsmäßige Gebrauch des Ladegerätes kann zu schweren Verletzungen führen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Zur Vermeidung dieser Gefahren:

• Akku niemals auseinanderbauen.
• Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abgenutzt ist. Explosionsgefahr!
• Akku niemals kurzschließen.
• Niemals Gegenstände in die Belüftungslöcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
• Akku niemals im Freien aufladen.
• Akku niemals direkter Sonneneinstrahlung aussetzen.
• Aufladen nur in gut belüfteten Räumen mit geringer Feuchtigkeit.
• Akku niemals aufladen, wenn die Temperatur unter 0°C (32°F) oder über 40°C (104°F) liegt.
• Niemals zwei Ladegeräte zusammenschließen.
• Niemals Gegenstände in die Akkuaufnahme stecken.
• Niemals einen Verstärker-Transformator beim Aufladen benutzen.
• Niemals einen Motorgenerator oder Gleichstrom zum Aufladen verwenden.
• Akku und Ladegerät niemals an Orten lagern, an denen die Temperatur 40°C (104°F) erreichen kann.
• Ladegerät immer bei 230 V Standard-Elektroanschlüssen benutzen. Die Benutzung des Ladegerätes bei höheren Spannungen kann zur Überhitzung und Beschädigung des Ladegerätes führen.
• Zwischen mehreren Ladevorgängen immer mindestens 15 Minuten Wartezeit einhalten, um eine Überhitzung des Ladegerätes zu vermeiden.
• Ladegerät immer von der Stromquelle trennen, wenn es nicht in Gebrauch ist.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

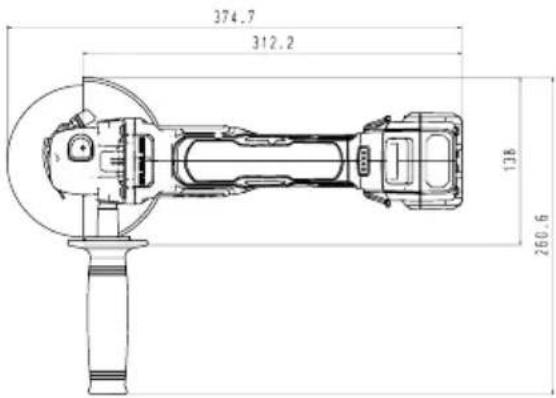

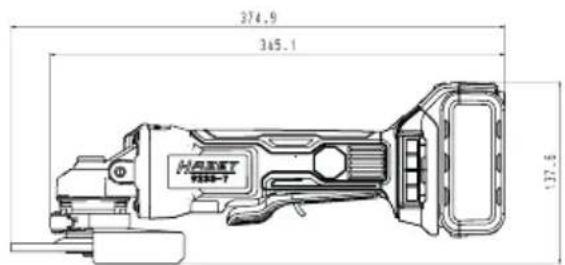

1. Technische Daten / Geräteelemente: Akku-Winkelschleifer HAZET 9233-7

Spindelgewinde	M14
Akku Leistung	18V - 5Ah
Leerlauf	8.000 U/min
Gewicht ohne Akku /	1,53kg
Schalldruckpegel LpA /	89 dB(A)
Schall-Leistungspegel LpW /	100 dB(A)
Vibrationsbeschleunigung	7,9 m/s2
Trennscheibe	125 mm x 1,0
Schruppscheibe	125 mm x 6,0

Ladegerät HAZET 9212-03
Eingangsspannung 100 - 240 V~ 50/60	Hz 110 W
Ausgangsspannung 12 - 18 V - 4,0 A
Sicherheitszulassung CB, ETL, GS, ICES, PSE
Akku-Typ Li-Ion
Ladezeit 80 min

Zubehör optional Lieferumfang
HAZET Nr. Bezeichnung Der HAZET Akku-Winkelschleifer wird in einem Kunstoffkoffer ausgeliefert
9212-02 Ersatz-Akku 2Ah Zum Lieferumfang gehören:
9212-05 Ersatz-Akku 5Ah HAZET 9233-7
		HAZET 9212-02 18V / 5.0 Ah Li-Ion Akku
		HAZET 9212-03 Schnellladegerät

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

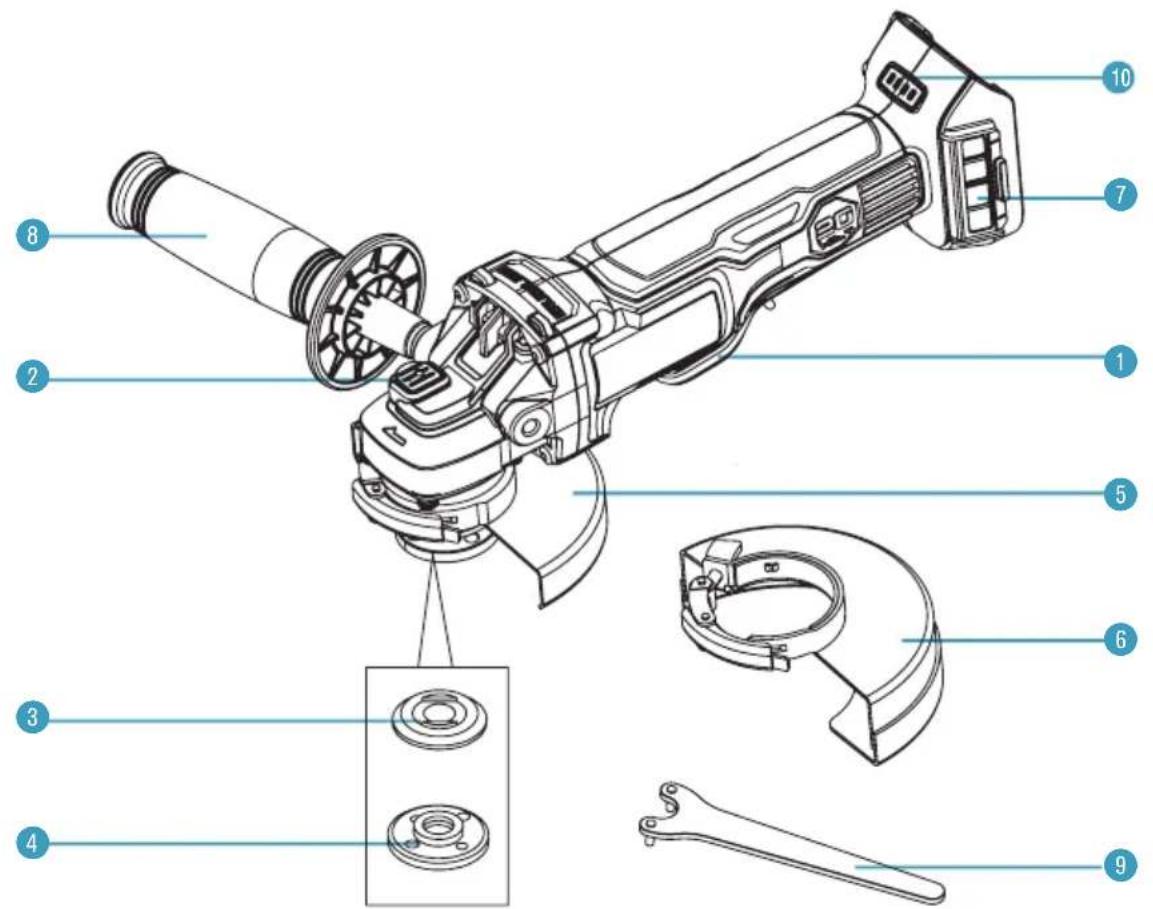

Pos.	Bezeichnung	Pos.	Bezeichnung

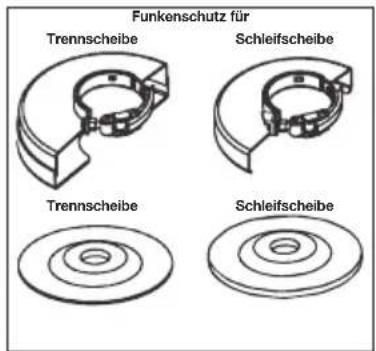

1 Schalterwippe 6 Funkenschutz (Trennscheiben)

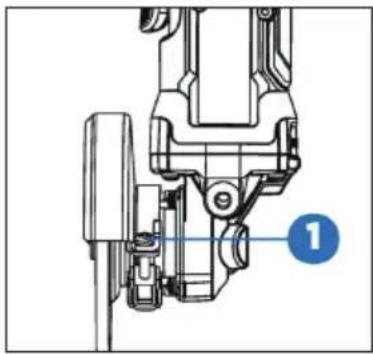

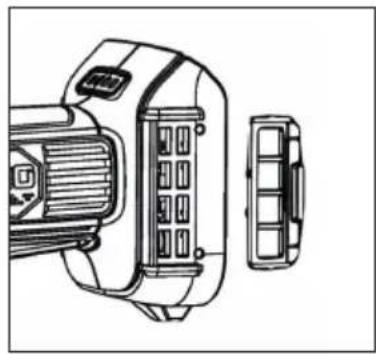

2 Spindelarretierung 7 Abnehmbare Maschenfilterabdeckung

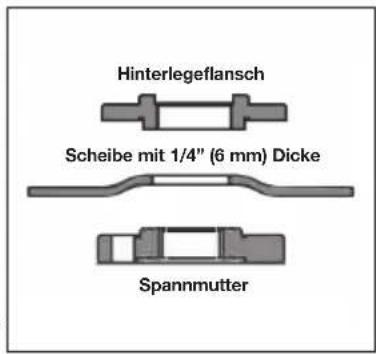

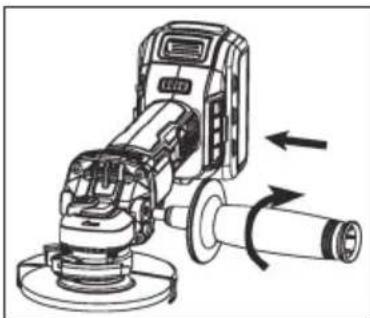

3 Hinterlegeflansch 8 Stützhandgriff
4 Spannmutter 9 Schlüssel
5 Funkenschutz (Schleifscheiben) 10 Ladestandanzeige

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Befestigung des Akkus:

• Akku einschieben bis er mit einem Klick einrastet.
• Nicht eingerastet kann der Akku vom Werkzeug abfallen, zerstört werden und/oder Sie oder umstehende Personen verletzen.
• Der Akku verfügt über eine Ladestandanzeige. Die (grünen) 4-Stufen-LEDs zeigen die Restkapazität an.
• Wird der Betätigungsknopf gedrückt, erscheint für 5 Sek. der Akku-Ladezustand.
• Der Akku verfügt über einen Überhitzungsschutz und schützt die HAZET Akku-Winkelschleifer und den Akku vor Überhitzung. Wird die max. Temperatur von 70°C erreicht, schaltet der Akku automatisch ab, und die HAZET Akku-Winkelschleifer kann nicht weiter betrieben werden.

Anzeige der Ladekapazität Status
1 LED	1 0 - 25 %
2 LED	1, 2		26 - 50 %
3 LED	1, 2, 3		51 - 75 %
4 LED	1, 2, 3, 4		76 - 100 %

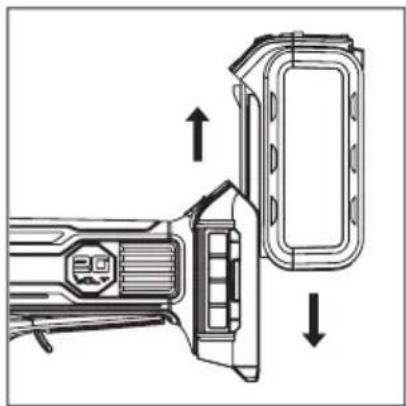

Lösen des Akkus:

- Sicherheitsverschluss gedrückt halten und Akku vom Werkzeuggriff abziehen.

• Arbeitsbereich aufräumen.
- Unbefugte Personen vom Arbeitsbereich fernhalten.
- Für ausreichende Beleuchtung und Belüftung am Arbeitsplatz sorgen.
- Sicherstellen, dass der Akku richtig eingesetzt und eingerastet ist.

Einstellen der Drehrichtung:

• Die Drehrichtung wird durch den Umschaltknopf eingestellt.
- Vorlauf und Rücklauf sind durch Pfeile dargestellt, die am Gehäuse eingefräst sind.
- Mit Vorlauf dreht das Werkzeug im Uhrzeigersinn.
- Mit Rücklauf wird die Drehrichtung gegen den Uhrzeigersinn eingestellt.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Überlastschutz

Dieser Winkelschleifer ist mit einem Überlastschutz ausgestattet. Bei übermäßiger Belastung des Winkelschleifers oder wenn die Arbeit mit dem Werkzeug nicht ausgeführt werden kann, wird das Werkzeug automatisch in den Überlastmodus geschaltet, das heißt, das Werkzeug hält automatisch und unvermittelt an. Um den Überlastmodus zu beenden, einfach die Schalterwippe loslassen. Wird die Schalterwippe anschließend erneut gedrückt, startet das Werkzeug wieder.

Sicherheitstemperaturbegrenzer

Solange der Winkelschleifer bestimmungsgemäß betrieben wird, kommt es zu keiner Überlast. Wird er dagegen über längere Zeit bei Volllast betrieben, überhitzt der Akku. Bei einer Überschreitung des zulässigen Akku-Temperaturbereichs schaltet sich der Akku automatisch aus. Das Werkzeug kann dann erst wieder in Betrieb genommen werden, wenn eine sichere Betriebstemperatur erreicht ist.

Niederspannungsbegrenzer

Der mit diesem Werkzeug betriebene Akku verfügt über einen elektronischen Niederspannungsbegrenzer. Der Niederspannungsbegrenzer wird aktiviert, wenn die Spannung unter den eingestellten Wert fällt. Diese Funktion schaltet das Werkzeug automatisch aus. In einem solchen Fall müssen Sie entweder einen anderen Akku einsetzen oder den vorhandenen Akku aufladen.

Blockiersicherung

Während des Betriebs kann das Werkzeug unter Umständen plötzlich blockieren. Würde der Motor dann nicht sofort anhalten, könnte die Blockierung schwere Verletzungen zur Folge haben. Aber das Werkzeug erkennt die Blockierung sofort und schaltet sich automatisch aus.

Anbringen des Stützhandgriffs

• Vor dem Anbringen oder Abnehmen des Stützhandgriffs den Akku abziehen.
• Den Stützhandgriff in das Getriebegehäuse einschrauben.
• Den Stützhandgriff festziehen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Anbringen des Funkenschutzes

Es muss unbedingt darauf geachtet werden, dass für das Trenn- und Schleifzubehör stets der jeweils richtige Funkenschutz verwendet wird. Siehe Abb. E für Informationen zur Auswahl des richtigen Zubehörs.

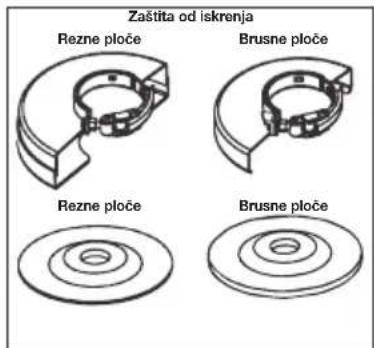

Die Funkenschutze für Schleif- und Trennscheiben werden beide mithilfe der folgenden Schritte angebracht und abgenommen:

• Die Funkenschutzverriegelung (1) öffnen und die Laschen (2) des Funkenschutzes an den Schlitzen (3) der Getriebegehäuseabdeckung ausrichten.
- Den Funkenschutz nach unten drücken, bis die Laschen des Funkenschutzes einrasten und sich frei in der Nut der Getriebegehäusenabe drehen.
- Den Funkenschutz bei geöffneter Verriegelung in die gewünschte Arbeitsposition drehen. Für den besten Schutz des Bedieners sollte der Funkenschutz zwischen der Spindel und dem Bediener positioniert werden.
- Die Funkenschutzverriegelung (1) schließen, um den Funkenschutz am Getriebegehäuse zu befestigen. Der Funkenschutz darf sich nicht von Hand drehen lassen, solange die Verriegelung geschlossen ist. Der Winkelschleifer darf nicht betrieben werden, wenn der Funkenschutz locker oder die Verriegelung offen ist.
- Um den Funkenschutz abzunehmen, die Verriegelung öffnen, den Funkenschutz so drehen, dass die Laschen und Schlitze ausgerichtet sind und den Funkenschutz dann nach oben abziehen.

(Abb. E)

Der Stützhandgriff kann nach den Wünschen des Bedieners entweder links oder rechts am Schleifwerkzeug angebracht werden. Der Stützhandgriff muss aber in jedem Fall angebracht werden, um Kontrollverlust über das Werkzeug und mögliche schwere Verletzungen zu vermeiden.

Vor dem Betrieb darauf achten, dass der Stützhandgriff ordnungsgemäß festgezogen ist. Auf den Stützhandgriff wirkt während des Betriebs unter Umständen eine große Kraft ein. Das Lösen des Stützhandgriffs hat möglicherweise schwere Verletzungen zur Folge.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Einstellen des Funkenschutzes

Der Funkenschutz ist werkseitig auf den Durchmesser der Getriebegehäusenabe eingestellt. Falls sich der Funkenschutz nach einiger Zeit löst, muss die Einstellschraube (1) bei geschlossener Verriegelung und angebrachtem Funkenschutz festgezogen werden.

Spindelarretierung

Mit der Spindelarretierungstaste (1) soll verhindert werden, dass sich die Spindel dreht, wenn Trenn- oder Schleifscheiben eingesetzt oder entfernt werden. Die Spindelarretierung darf nur dann betätigt werden, wenn das Werkzeug ausgeschaltet ist und die Scheibe völlig zum Stillstand gekommen ist.

Um die Spindel zu arretieren, die Spindelarretierungstaste (1) drücken und die Spindel drehen, bis sie nicht weiter gedreht werden kann.

Bei der Verwendung von Trenn- oder Schleifscheiben muss immer mit Funkenschutz gearbeitet werden. Die Schleifmaschine ist mit je einem Funkenschutz für Trenn- und Schleifscheiben ausgestattet. Es muss stets der richtige Funkenschutz verwendet werden. Es ist darauf zu achten, dass der Funkenschutz im richtigen Winkel ordnungsgemäß verriegelt ist. Andernfalls kann eine gebrochene Scheibe unter Umständen schwere Verletzungen verursachen.

Zur Vermeidung des versehentlichen Betriebs muss vor der Durchführung der folgenden Schritte das Werkzeug ausgeschaltet und der Akku abgezogen werden. Andernfalls kann es unter Umständen zu schweren Verletzungen kommen.

Falls sich der Funkenschutz nicht mithilfe der Verriegelung befestigen lässt, darf das Werkzeug nicht verwendet werden. Werkzeug und Funkenschutz müssen dann zur Reparatur oder zum Austausch des Funkenschutzes zu einem Service Center gebracht werden.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Einsetzen und Entfernen von Trenn- oder Schleifscheiben

Gekröpfte Trenn- oder Schleifscheiben müssen mit den beigelegten Flanschen verwendet werden.

• Das Werkzeug ausschalten und den Akku abziehen.
- Den gewindelosen Hinterlegeflansch auf die Spindel aufsetzen. Der erhöhte Teil (die Führung) zeigt dabei zur Scheibe.
- Die Scheibe gegen den Hinterlegeflansch setzen und auf dem erhöhten Teil (der Führung) des Hinterlegeflanschs zentrieren.

- Die Spindelarretiertaste drücken und die Spannmutter auf die Spindel schrauben.

Wenn die einzusetzende Scheibe über 1/8" (3 mm) dick ist, wird die Spannmutter so auf die Spindel gesetzt, dass der erhöhte Teil (die Führung) in die Mitte der Scheibe passt.

Bei Scheiben mit einer Dicke von bis zu 1/8" (3 mm) wird die Spannmutter so auf die Spindel gesetzt, dass der erhöhte Teil (die Führung) nicht an der Scheibe anliegt.

• Die Spindelarretiertaste drücken und die Spannmutter mit dem beigelegten Schlüssel festziehen.
• Um die Scheibe zu entfernen, die Spindelarretiertaste drücken und die Spannmutter mit dem beigelegten Schlüssel lösen.

Hinweis:

Falls sich die Scheibe nach dem Festziehen der Spannmutter dreht, muss die Ausrichtung der Spannmutter geprüft werden. Wurde die Spannmutter bei einer dünnen Scheibe mit gegen die Scheibe zeigender Führung aufgeschraubt, dann lässt sich die Scheibe drehen, da die Höhe der Führung verhindert, dass die Spannmutter die Scheibe festhält.

Vorsicht!

Die Einstellschraube darf nicht bei offener Funkenschutzverriegelung festgezogen werden. Am Funkenschutz oder der Nabe können nicht erkennbare Schäden auftreten.

Warnung!

Die Spindelarretierung nicht aktivieren, solange das Werkzeug in Betrieb ist. Dies würde zu Schäden am Werkzeug führen, und das eingesetzte Zubehör könnte sich lösen und Verletzungen verursachen.

Warnung!

Vor dem Wechsel des Zubehörs stets den Akku vom Werkzeug abziehen. Andernfalls kann es unter Umständen zu schweren Verletzungen kommen.

Nur solches Zubehör verwenden, dessen sichere Betriebsdrehzahl höher ist als die Nenndrehzahl des Werkzeugs.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Schalterwippe

Das Werkzeuggehäuse und den Stützhandgriff fest ergreifen. Zum Starten des Werkzeugs den Sicherungshebel (1) nach vorne drücken und die Schalterwippe (2) betätigen. Zum Anhalten des Werkzeuges die Schalterwippe loslassen.

Sanfter Anlauf

Bei dieser Funktion läuft das Werkzeug allmählich an, was zu einem erhöhten Arbeitskomfort führt.

Die elektrische Bremse wird betätigt, sobald die Schalterwippe losgelassen wird. Dadurch hält die Trenn- oder Schleifscheibe an. Im Allgemeinen dauert dies zwei Sekunden. Es kann allerdings nach dem Loslassen der Schalterwippe zu einer Verzögerung der Aktivierung der Bremse kommen. Gelegentlich kann es auch vorkommen, dass die Bremse gar nicht aktiviert wird. Wenn dies häufiger passiert, muss die Schleifmaschine in einer autorisierten Servicestelle gewartet werden.

Hinweis:

Dieses Werkzeug verfügt über keine Vorrichtung, um die Schalterwippe in eingeschalteter Position zu halten. Das Werkzeug sollte niemals mithilfe irgendeiner Vorrichtung in eingeschalteter Position gehalten werden.

Hinweis:

Dieses Werkzeug ist mit einer elektrischen Bremse ausgestattet. Wenn diese Bremse ordnungsgemäß funktioniert, sind durch die Lüftungsschlitze des Gehäuses unter Umständen Funken sichtbar. Dies ist normal und auf die Funktion der Bremse zurückzuführen.

Vorsicht!

Wenn die Schalterwippe losgelassen wird, läuft die Trenn- oder Schleifscheibe 3 Sekunden lang nach. Es ist darauf zu achten, dass das Werkzeug nur bei völlig stillstehender Scheibe abgelegt wird.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Schleifen mit Schleifscheiben

Es sollten stets nur solche Schleifscheiben ausgewählt und verwendet werden, die für das zu schleifende Material empfohlen werden. Es ist darauf zu achten, dass die Betriebsdrehzahl jeder gewählten Zubehörscheibe bei einer Nenndrehzahl von mindestens 7.500 1/min liegt. Außerdem muss auf die Maße der Schleifwerkzeuge geachtet werden. Der Innenlochdurchmesser muss ohne Spiel auf den Montageflansch passen. Reduzierungen oder Adapter dürfen nicht verwendet werden.

• Alle Werkstücke in einen Schraubstock einspannen oder an einer Werkbank festklemmen.
• Die Schleifmaschine mit beiden Händen vor den Körper und vom Körper weg halten. Die Schleifscheibe darf das Werkstück nicht berühren.
  • Die Schleifmaschine einschalten und warten, bis der Motor und die Schleifscheibe die volle Drehzahl erreicht haben.
  • Die Schleifmaschine allmählich auf das Werkstück absenken, bis die Schleifscheibe Kontakt mit dem Werkstück hat.

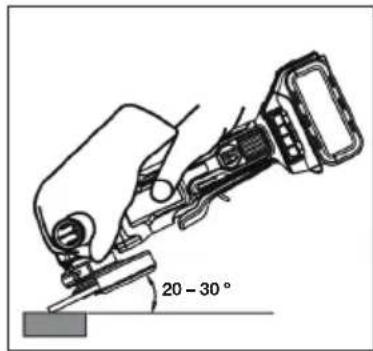

• Die Schleifscheibe stets in einem Winkel von 20 – 30 ° zur Oberfläche des Werkstücks halten.
• Die Schleifmaschine stetig mit gleichbleibender angemessener Geschwindigkeit über das Werkstück bewegen.
• Gerade soviel Druck aufbringen, dass die Schleifmaschine nicht flattert oder springt.
  • Die Schleifmaschine vor dem Ausschalten vom Werkstück weg bewegen.

Hinweis:

Wenn die Schleifmaschine zu lange an einem Punkt gehalten wird, ergeben sich Rillen und Kerben im Werkstück. Ist der Winkel zwischen Werkstückoberfläche und Schleifscheibe zu spitz, kommt es ebenfalls zu Kerben, da der Druck dabei auf eine kleine Stelle konzentriert wird.

Hoher Druck verringert die Drehzahl der Schleifmaschine und belastet den Motor. Normalerweise ist allein das Gewicht der Schleifmaschine für die meisten Schleifarbeiten ausreichend. Beim Schleifen von rauen Kanten oder losen Schrauben muss mit geringen Druck gearbeitet werden, sofern die Gefahr besteht, dass die Schleifmaschine Unebenheiten in die Metallkante schleift.

Gefahr!

Die Schleifmaschine darf niemals ohne den Funkenschutz bzw. mit einem nicht ordnungsgemäß befestigten Funkenschutz betrieben werden. Sie wurde so konstruiert, dass sie nur mit montiertem Funkenschutz verwendet werden darf. Bei dem Versuch die Schleifmaschine ohne Funkenschutz zu betreiben, werden lose Metallstücke gegen den Bediener geschleudert, was zu schweren Verletzungen führt.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

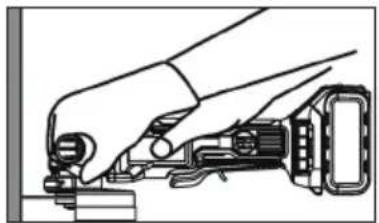

Schneiden mit Trennscheiben

Es sollten stets nur solche Trennscheiben ausgewählt und verwendet werden, die für das zu schleifende Material empfohlen werden. Es ist darauf zu achten, dass die Betriebsdrehzahl jeder gewählten Zubehörscheibe bei einer Nenndrehzahl von mindestens 7.500 1/min liegt. Außerdem muss auf die Maße der Schleifwerkzeuge geachtet werden. Der Innenlochdurchmesser muss ohne Spiel auf den Montageflansch passen. Reduzierungen oder Adapter dürfen nicht verwendet werden.

• Alle Werkstücke in einen Schraubstock einspannen oder an einer Werkbank festklemmen.
• Die Schleifmaschine mit beiden Händen vor den Körper und vom Körper weg halten. Die Trennscheibe darf das Werkstück nicht berühren.
• Die Schleifmaschine einschalten und warten, bis der Motor und die Trennscheibe die volle Drehzahl erreicht haben.
• Vor dem Absenken des Werkzeugs auf die Oberfläche des Werkstücks warten, bis das Werkzeug die volle Drehzahl erreicht hat.
• Nur geringen Druck auf die Oberfläche des Werkstücks ausüben, damit die Maschine mit hoher Drehzahl laufen kann. Die Schneidleistung ist am höchsten, wenn das Werkzeug mit hoher Drehzahl betrieben wird.
• Wenn der Schnitt begonnen wurde und sich eine Kerbe im Werkstück gebildet hat, darf der Winkel des Schnitts nicht mehr verändert werden. Eine Änderung des Schnittwinkels führt dazu, dass sich die Trennscheibe verbiegt, was möglicherweise zu einem Bruch der Trennscheibe führt.
• Die Schleifmaschine vor dem Ausschalten vom Werkstück weg bewegen und darauf achten, dass sie nur bei völlig stillstehender Scheibe abgelegt wird.

Warnung!

Um Kontrollverlust über das Werkzeug und mögliche schwere Verletzungen zu vermeiden, muss das Werkzeug stets mit beiden Händen bedient werden. Dabei bleibt eine Hand immer am Stückhandgriff.

Das Werkzeug darf nicht auf dem Werkstück liegend gestartet werden. Um ordnungsgemäß arbeiten zu können, muss das Werkzeug zunächst die volle Drehzahl erreichen. Wird es auf dem Werkstück liegend gestartet, kann es zum Rückschlag kommen und Verletzungen verursachen.

Es ist darauf zu achten, dass das Werkzeug nur bei völlig stillstehender Scheibe abgelegt wird. Ansonsten kann es zu schweren Verletzungen kommen.

Auf die Trennscheibe darf kein übermäßiger Druck ausgeübt werden, da zuviel Druck die Möglichkeit erhöht, dass die Trennscheibe bricht bzw. der Motor überhitzt.

Warnung!

Bei der Verwendung von Trennscheiben muss der Funkenschutz für Trennscheiben montiert werden.

Während der Arbeit darf der Winkel des Schnitts niemals geändert werden. Durch eine Korrektur des Winkels könnte die Trennscheibe brechen oder reißen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Abnehmbare Maschenfilterabdeckung

Durch die abnehmbare Maschenfilterabdeckung soll verhindert werden, dass das Innere der Maschine im Lauf der Zeit verschmutzt. Um die Maschine vom Staubzu reinigen, wird die Maschenfilterabdeckung herausgenommen.

Lautes Betriebsgeräusch! Unbedingt Gehörschutz tragen!

Vor Beginn des Ladevorganges:

• Die Spannung der Stromquelle mit der zugelassenen Spannung auf der Bezeichnungsplakette des Ladegerätes vergleichen.
- Beim Laden mit höherer als der zugelassenen Spannungen besteht Brandgefahr für das Ladegerät.
- Kabel auf Beschädigungen prüfen. Beschädigte Kabel müssen vor der Anwendung erneuert werden.
- Ladegerät mit der Stromquelle verbinden. Alle 3 Lade-LED's leuchten für 1 - 2 Sekunden auf.

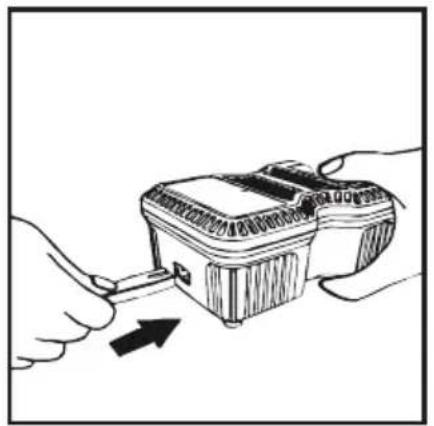

- Akku kopfüber mit der Anschluss-Seite in das Ladegerät einschieben. Darauf achten, dass der Akku an der Bahn des Ladegerätes anliegt und die Kontakte einrasten.
- Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 80 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Wird der Akku falsch in das Ladegerät eingesetzt, können die Anschlüsse des Ladegerätes verbiegen oder zerstört werden.

- Während des Ladevorganges wird der Ladezustand angezeigt:

- Weniger als 30% geladen: Alle 3 Lade-LED's blinken.

- Weniger als 60% geladen: Eine Lade-LED leuchtet, die anderen beiden blinken.

- Über 60% geladen: 2 LED's leuchten und eine blinkt.

- 100% geladen: Alle 3 Lade-LED's leuchten.

- Der Ladevorgang kann ungefähr 65 Minuten dauern. Wenn alle 3 Lade-LED's leuchten, ist der Ladevorgang abgeschlossen.

Nach Bei Funktionsstörungen Ladegerät sofort von der Stromquelle trennen! Akku ggf. neu einsetzen.

Fehlerbeseitigung / Vermeidung:

- Stecker niemals am Kabel aus der Steckdose ziehen.

- Immer am Stecker heraus ziehen, um Beschädigungen des Kabels zu vermeiden

- Ladegerät mit der Hand festhalten und Akku aus dem Ladegerät entnehmen.

- Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.

- Nach Beendigung eines Ladevorganges bis zum Start eines neuen Ladevorganges 15 Minuten Wartezeit einhalten.

- Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

- Wird vom Ladegerät eine Störung des Akkus festgestellt, blinken 2 Lade-LED'S zur selben Zeit. Bitte entfernen Sie den Akku und lassen ihn für 15 – 30 Minuten abkühlen. Sollten beide Lade-LED's danach weiter blinken, könnte ein Defekt am Akku vorliegen. Bitte senden Sie den Akku umgehend zur Analyse ein.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

③ Aufbau und Funktion

- Wenn das Ladegerät ein Defekt hat, blinken alle 3 Lade-LED's zur selben Zeit. Bitte entfernen Sie den Akku und nehmen Sie das Ladegerät vom Stromnetz. Nach 2 Minuten stecken Sie den Stecker wieder in die Steckdose und legen den Akku ein. Sollten immer noch alle 3 Lade-LED's blinken, senden Sie das Ladegerät umgehend zur Analyse ein..Wartung und Pflege:

④ Wartung und Pflege

• Vor jeder Wartungs- oder Reparaturarbeit den Akku vom Werkzeug trennen.
• Steckschlüssel-Einsätze regelmäßig kontrollieren. Abgenutzte oder beschädigte Steckschlüssel-Einsätze können vom Werkzeug abrutschen oder die Effizienz herabsetzen und so den Motor schädigen.

Wartung des Motors:

- Die Motoreinheit-Windung / Wicklung / Spule ist der wichtigste Teil des Elektro-Werkzeugs. Werkzeug pfleglich behandeln, um sicher zu stellen, dass die Wicklung / Spule nicht beschädigt oder durch Wasser oder Öl nass wird.

Pflege:

- Der HAZET Akku-Schlagschrauber sollte in regelmäßigen Abständen mit einem handelsüblichen lösemittelfreien Reiniger ohne Schleifzusätze behandelt werden.

Auf Staub kontrollieren:

• Staub kann mit einem weichen Tuch oder mit einem mit Seifenwasser befeuchteten Tuch entfernt werden.
• Keine Bleiche, chlorhaltige Reinigungsmittel, Benzin oder Verdünnung verwenden, da diese den Kunststoff beschädigen können.
• Kunststoffteile mit einem weichen, in Seifenwasser angefeuchteten Lappen reinigen und abtrocknen.

Ersatzteile:

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Gerätes führen.
• Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Aufbewahrung und Lagerung:

Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:

• Gerät trocken und staubfrei lagern.
• Gerät keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen
• Gerät nicht im Freien aufbewahren.
• Gerät für Kinder unzugänglich aufbewahren.
  • Lagertemperatur -10°C bis +40°C.
  • Relative Luftfeuchtigkeit max. 60%.

Entsorgung:

• Alt-Akkus (Li Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen.
• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!
  • Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt stehen im Mittelpunkt unserer Aktivitäten!

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. General information

- Ako je brava otvorena, okrenite osigurač iskrenja u željeni radni položaj. Für den besten Schutz des Bedieners sollte der Funkenschutz zwischen der Spindel und dem Bediener positioniert werden.

- Zatvorite bravicu zaštite od iskrenja (1) da biste osigu-rali zaštitu od iskrenja. Zaštita od iskrenja ne smije se ručno okretati dok je bravica zatvorena Kutna brusilica ne smije se pokretati ako je zaštita od iskrenja labava ili je brava otvorena.

- Da biste uklonili zaštitu od iskrenja, otvorite bravu, okre- nite zaštitu od iskrenja jer su jezičci i prorezi poravnani, a zatim povucite zaštitu iskrenja.

(Slika E)
