BEDIENUNGSANLEITUNG BIGTEL 48 AUDIOLINE

Bedienungsanleitung Operating Instructions

D

GB

BIGTEL 48

AUDIOLINE

BIGTEL 48

Bedienungsanleitung 3

1 Sicherheitshinweise 4. . . . . . . . . . .
2 Bedienelemente 5.
3 Installation 6.
4 Bedienung 8.
5 R-Signaltaste 10.
6 Wichtige Hinweise 11.

Sicherheitshinweise

1 Sicherheitshinweise

Bedienungsanleitung:

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Hotline - Rufnummer 0180 5 00 13 88.

Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Garantieansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Entsorgung:

Ist die Gebrauchszeit der Batterie oder der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäss den gesetzlichen Bestimmungen.

Pflege:

Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden.

Temperatur und Umgebungsbedingungen:

Das Gerät ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von +5 °C bis 45 °C ausgelegt. Das Gerät darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus. Es ist völlig normal, dass sich das Telefon beim täglichen Gebrauch erhitzen kann. Wir empfehlen daher, dieses Produkt nicht auf antiken Möbeln, Furnieren oder anderen Holzoberflächen zu benutzen.

D

Anschlusshinweise:

Das AUDIOLINE Telefon BIGTEL 48 besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/N- Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden.

Zulassung und CE-Zeichen:

Das Gerät ist für den Einsatz im europäischen Telefonnetz freigegeben. Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien. Die Konformität des Gerätes mit den oben genannten Richtlinien wird durch das CE-Kennzeichen bestätigt. Die Konformitätserklärung finden Sie am Ende dieser Anleitung.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Batterien/Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

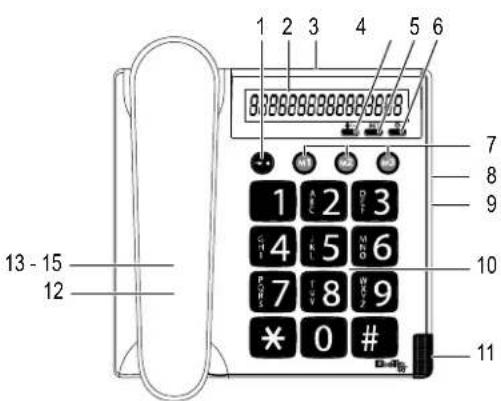

2 Bedienelemente

1 2 3 4 5 6 7 8 9 10 11 12 13 - 15

1 Kurzwahltaste
2 Display
3 Telefonanschluss (hinten)
4 Einstellen der Uhrzeit (+/-)
5 Einstellen der Uhrzeit (SET)
6 Zurücksetzen oder starten der Gesprächsdauer
7 Direktwahltasten M1, M2, M3
8 Schieberegler "Klingel"
9 Schieberegler "Flash"
10 Zahlenfeld, 1-9,0, * und #
11 Optische Rufanzeige
12 Wahlwiederholung (unter Hörer)
13 "R"-Signaltaste (unter Hörer)
14 Speichertaste (unter Hörer)
15 Hörerlautstärke

Bedienelemente

Installation

3 Installation

3.1 Telefonhörer anschliessen

Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit dem Grundgerät verbinden. Das dazu benötigte Spiralkabel hat zwei identische Anschlüsse, so dass Sie nichts verwechseln können. Nehmen Sie nun das eine Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Das andere Ende stecken Sie in die Buchse auf der linken Seite des Grundgerätes.

3.2 Batterie einsetzen

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollte die mitgelieferte Batterie eingebaut werden. Bitte benutzen Sie immer den Typ AAA 1.5V Alkaline. Die Batterie wird für die Displayanzeige und für weitere Funktionen des Telefons benötigt. Bevor Sie die Batterie einbauen oder wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.

1. Öffnen Sie das Batteriefach mit einem kleinen Schraubenzieher oder einem spitzen Gegenstand.

2. Legen Sie die Batterie ein und achten Sie dabei auf die richtige Polung. Schieben Sie den "-" Pol auf die kleine Feder und drücken Sie dann den "+" Pol nach unten.

3. Schliessen Sie das Batteriefach.

Die Batterie muss ausgetauscht werden, wenn keine Displayanzeige mehr vorhanden ist.

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Rückseite des Telefons. Das AUDIOLINE Telefon BIGTEL 48 arbeitet mit dem MFV-Wählverfahren (Tonwahl).

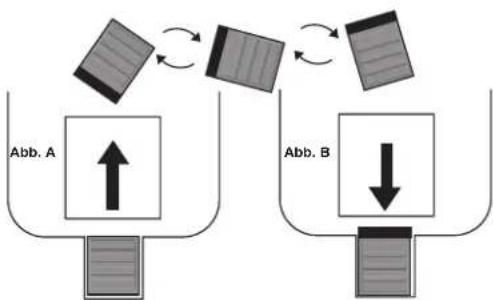

3.4 Wandmontage

Ihr AUDIOLINE Telefon BIGTEL 48 ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung die zwei Schrauben, bohren Sie zwei Löcher im Abstand von 83 mm und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun das Telefon auf die Schrauben und schieben Sie es etwas nach unten.

Wenn Sie das Telefon auf einem Tisch benutzen, muss sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der Abbildung A dargestellt ist (Werkseinstellung). Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht. Siehe dazu die Abbildung B.

3.5 Hörgeräte kompatibel

Das Telefon besitzt eine Spezialschaltung auf Induktionsbasis zur Sprachübertragung an Hörgeräte. Bitte stellen Sie Ihr Hörgerät auf "T".

Installation

3.6 T-NET Anpassung

Ihr AUDIOLINE Telefon BIGTEL 48 unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Dazu benötigen Sie die Einstellung "FLASH" an Ihrem Telefon. Weitere Informationen erhalten Sie unter Punkt 4. Zur Freischaltung Ihrer Leitung für diese Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

3.7 Uhrzeit einstellen

Im Display wird die aktuelle Uhrzeit angezeigt. Um die Uhr zu stellen, gehen Sie bitte wie folgt vor:

1. Drücken Sie einmal die Taste SET unter dem Display. Die Stundenanzeige im Display beginnt zu blinken.
2. Nun können Sie mit der Taste +/- die aktuelle Stunde eingeben. Drücken Sie dazu die Taste +/- so oft, bis Sie die aktuelle Stunde im Display sehen
3. Drücken Sie nun erneut die Taste SET und die Minutenanzeige im Display beginnt zu blinken.
4. Nun können Sie durch mehrmaliges Drücken der Taste +/- die aktuelle Minutenzahl eingeben.
5. Mit der Taste SET wird die Eingabe der Uhrzeit beendet.

Bedienung

4 Bedienung

4.1 Telefonieren

Das AUDIOLINE Telefon BIGTEL 48 kann wie jedes konventionelle Telefon benutzt werden.

BITTE DEN ANWEISUNGEN FOLGEN:

1. Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.
2. Wählen Sie nun die gewünschte Telefonnummer. Die gewählte Rufnummer wird im Display angezeigt. Das Display zeigt maximal 16 Zahlen an. Ist die gewählte Telefonnummer länger, werden nur die letzten 16 Zahlen angezeigt.
3. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.

4.2 Anruf entgegennehmen

Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal und die optische Rufanzeige leuchtet bei jedem Rufsignal.

Das Gespräch kann nun über den Hörer entgegengenommen werden.

4.3 Lautstärke des Hörers vergrößern

Sollte die Stimme des Gesprächspartners einmal zu leise sein, können Sie die Lautstärke des Hörers vergrössern.

Drücken Sie während eines Gesprächs einfach die Taste —— ^11 . Hinweis: Die geänderte Lautstärke wird nicht gespeichert und muss bei Bedarf beim nächsten Gespräch wieder neu aktiviert werden.

4.4 Wahlwiederholung

Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt automatisch im Telefon gespeichert. Um die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:

1. Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste ○. Die gespeicherte Rufnummer wird nun gewählt.

4.5 Anzeige der Gesprächsdauer

Nach dem Wählen der Rufnummer wird im Display nach einigen Sekunden die aktuelle Gesprächsdauer in Minuten und Sekunden angezeigt. Die interne Uhr können Sie auch als Stoppuhr verwenden. Drücken Sie dazu bei aufgelegtem Hörer oder auch während eines Gesprächs die Taste ☑. Mit der gleichen Taste ☑ wird die Zeitmessung wieder gestoppt. Die gemessene Zeit wird noch für einige Sekunden im Display angezeigt und das Display springt zur aktuellen Uhrzeit zurück.

4.6 Einstellbarer Tonruf

Mit dem Schiebeschalter "KLINGEL" auf der rechten Seite können Sie die Stellungen "LEISE" (◆) oder "LAUT" auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung "AUS".

4.7 Direkt- und Kurzwahltasten speichern

Mit Ihrem AUDIOLINE Telefon BIGTEL 48 können Sie auf den Tasten M1, M2 und M3 jeweils eine Rufnummer zur Direktwahl speichern. Die Direktwahltasten M1, M2 und M3 sind rot gekennzeichnet, und somit als Notruftasten geeignet. Zehn weitere wichtige Rufnummern können zur Kurzwahl gespeichert werden.

BITTE DEN ANWEISUNGEN FOLGEN:

1. Heben Sie den Telefonhörer ab.
2. Drücken Sie die Speichertaste ⇔.
3. Geben Sie nun die gewünschte Rufnummer über das Zahlenfeld ein. Die maximale Länge beträgt 16 Zahlen.
4. Drücken Sie erneut die Speichertaste ↗.
5. Drücken Sie nun die gewünschte Direktwahltaste M1, M2 oder M3 oder eine Taste auf dem Zahlenfeld zwischen 1 bis 9 oder 0, um die Rufnummer als Kurzwahlnummer zu speichern.
6. Legen Sie den Telefonhörer auf.

Bedienung

Schon belegte Speicherplätze werden automatisch gelöscht, wenn Sie eine neue Rufnummer auf diesem Speicherplatz speichern. Die gespeicherten Rufnummern können auf dem Index unter dem Telefonhörer notiert werden. Die Abdeckung kann dazu mit einem spitzen Gegenstand entfernt werden.

4.7.1 Wählen mit den Direktwahltasten

Nach dem Wählen der Rufnummer wird im Display nach einigen Sekunden die aktuelle Gesprächsdauer in Minuten und Sekunden angezeigt. BITTE DEN ANWEISUNGEN FOLGEN:

1. Heben Sie den Telefonhörer ab und drücken Sie die gewünschte Direktwahltaste M1, M2 oder M3.

4.7.2 Wählen mit den Kurzwahltasten

BITTE DEN ANWEISUNGEN FOLGEN:

1. Heben Sie den Telefonhörer ab und drücken Sie die Kurzwahl-taste → • und den gewünschten Speicherplatz von 1 bis 9 oder 0.

R-Signaltaste

5 R-Signaltaste

5. Die "R" Signaltaste

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

5.1 "R" Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rück-ruf usw. nutzen. Die "R" Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt.

Stellen Sie dazu den Schalter "FLASH" auf die Einstellung "100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

5.2 "R" Taste und die T-NET-Funktionen der Deutschen Telekom

Ihr AUDIOLINE Telefon BIGTEL 48 unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-NET arbeitet mit der Einstellung "FLASH 300ms". Stellen Sie dazu den Schalter "FLASH" auf die Einstellung "300ms". Zur Freischaltung der T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

5.3 Telefonnummern wählen und speichern bei dem Betrieb an Nebenstellenanlagen

Hinweis!

Die in diesem Kapitel erklärte Pausenfunktion zwischen der Kennziffer für die Amtsholung (meistens 0 oder 9) ist nur bei älteren Nebenstellenanlagen erforderlich.

Bei einigen Nebenstellenanlagen entsteht eine kurze Pause zwischen der Amtskennziffer (meistens 0 oder 9) und dem Freizeichen. Beim manuellen Wählen und dem Wählen über die Direkt- und Kurzwahltaster kann diese Pause mit eingegeben werden, damit die weiteren Zahlen nicht zu schnell gewählt werden.

5.3.1 Pause beim manuellen Wählen eingeben

Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen Telefonnummer einmal die Taste●. Im Display wird die Pause mit "P" angezeigt. Nach der Amtsholung wartet Ihr Telefon für drei Sekunden mit dem Wählen der eigentlichen Telefonnummer.

5.3.2 Pause mit speichern

Drücken Sie während des Speicherns nach der Kennziffer für die Amtsholung und vor der eigentlichen Rufnummer einfach die Taste ●. Im Display wird die Pause mit "P" angezeigt. Beim Wählen über die Direkt- oder Kurzwahltaster dann nach der Kennziffer für die Amtsholung automatisch eine Pause von drei Sekunden eingefügt.

6 Wichtige Hinweise

6.1 Fehlersuche

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt. Natürlich können Sie auch die Störungsstelle Ihres Telefonnetzanbieters anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt.

Bei technischen Problemen können Sie sich unter der Hotline - Rufnummer 0180 5 00 13 88 auch an unseren Service wenden.

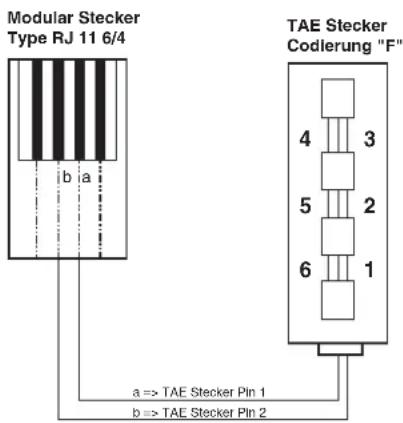

6.2 Telefonkabel austauschen

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der untenstehenden Zeichnung das passende Kabel bei Ihrem Händler.

Modular Stecker Type RJ 11 6/4 TAE Stecker Codierung "F" a => TAE Stecker Pin 1 b => TAE Stecker Pin 2

6.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschliesslich an das Geschäft, in dem Sie Ihr Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemässe Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äusser Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessem oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschliesslich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von einem Jahr nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Wichtige Hinweise

6.4 Konformitätserklärung

WIR AUDIOLINE GmbH IN HELLERSBERGSTR. 2a

D-41460 NEUSS GERMANY

ALS INVERKEHRBRINGER IN DER EU ERKLÄREN VOLLVERANTWORTLICH, DASS DAS PRODUKT

MODEL: BIGTEL BESCHREIBUNG: Schnurgebundenes Telefon

KONFORM IST MIT DEN GRUNDLIEGENDEN ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC

BEVOLLMÄCHTIGTER:

Unterschrift: Name: MANFRED

Position in der Firma: GESCHÄFTSFÜHRER Datum der Ausstellung: 06.12.2000

Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt.

CE

LIEFERANT: AUDIOLINE GmbH

HELLERSBERGSTR. 2a D-41460 NEUSS

PRODUKT: BIGTEL 48

Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden.

48

ZINNOW

Contents

1 Safety Information 14.
2 Operational Elements 15. . . . . . . . . .
3 Installation 16.
4 Operation 18.
5 R-Signal Button 20.
6 Important Information 21. . . . . . . . . .

Safety Information

1 Safety Information

Temperatur und Umgebungsbedingungen:

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHTAN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

(Kosten bei Drucklegung:14ct/Min. aus dem dt. Festnetz, ggf. abweichende Preise aus dem Mobilfunk)
