BEDIENUNGSANLEITUNG 11-716 NEO
SK ŤAŽKÝ DIELENSKÝ STÔL
FR ÉTABLI D'ATELIER LOURD
PL
INSTRUKCJA OBSŁUGI CIĘŻKI STÓŁ WARSZTATOWY
11-716
BEDIENUNGSANLEITUNG SCHWERLAST-WERKBANK
11-716
Lesen Sie die gesamte Anleitung, bevor Sie das Produkt installieren und in Betrieb nehmen. Bewahren Sie die Anleitung für später auf. Wenn das Produkt an einen späteren Benutzer übergeben wird, geben Sie es zusammen mit der Bedienungsanleitung weiter. Die Nichtbeachtung der Anweisungen in dieser Anleitung kann zu Verletzungen oder Schäden am Produkt oder Gerät führen. Der Hersteller haftet nicht für Schäden, die durch Nichtbeachtung der Anweisungen entstehen.
SICHERHEIT
Achtung! Gefahr eines Stromschlags
Stecken Sie den Stecker nicht mit nassen Händen in die Steckdose, die Werkbank darf nicht mit Wasser in Berührung kommen.
Achtung!
- Überprüfen Sie die Werkbank vor jedem Gebrauch auf Beschädigungen.
- Halten Sie das Gerät von Kindern fern.
- Stehen Sie nicht auf dem Gerät. Verletzungsgefahr.
- Modifizieren oder verändern Sie dieses Gerät nicht.
- Änderungen am Gerät verhindern einen sicheren Betrieb und können zu Verletzungen oder Sachschäden führen.
- Lassen Sie keine Kinder oder Personen mit eingeschränkten geistigen oder körperlichen Fähigkeiten in das Produkt eindringen.
- Das Produkt verfügt nicht über einen eingebauten Schutz gegen Gefahren.
• Die Werkbank ist nur für den Amateurbereich und nur für den Innenbereich bestimmt! - Überprüfen Sie vor der Montage, ob alle Ersatzteile verfügbar sind. Wenn Teile fehlen oder beschädigt sind, installieren Sie keine Werkbank. Unsachgemäße Installation kann zu Verletzungen führen.
- Die Werkbank sollte auf einer ebenen Fläche stehen und vor der Montage prüfen, ob genügend Platz vorhanden ist. Führen Sie jeden Schritt aus und befolgen Sie die Reihenfolge der Installationsanweisungen.
- Lassen Sie während der Montage keine Teile schneiden oder zerkleinern. Lassen Sie keine Teile durch übermäßige Kraftanwendung verformen.
- Halten Sie Kinder und Tiere von der Werkbank fern.
- Überprüfen Sie regelmäßig alle Schrauben und ziehen Sie sie an oder ersetzen Sie sie bei Bedarf.
- Nehmen Sie keine Änderungen am Gerät vor.
• Die maximale Belastung beträgt 454 kg (1000 lbs).

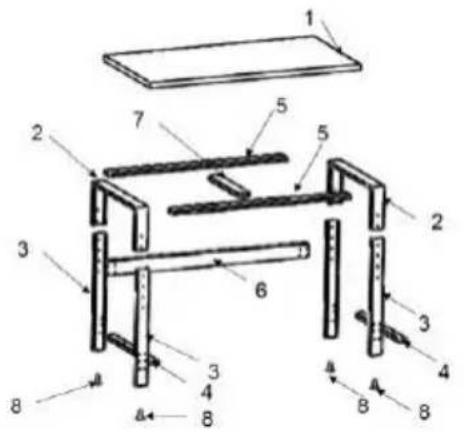

TEILLISTE
NR Name des Teils Menge
1 MDF-Arbeitsplatte 1
2 Bein 2
3 Verstellbares Bein 4
4 Seitenanschlussleiste 2
5 Oberer Balken 2
6 Hinterer Balken 1
7 Mittlerer Balken 1
8 Fuß 4
A Schraube M8×12 44
B Mutter M8 44
B Schraube M6 16
Empfehlung:
Es ist besser, zwei Personen in die Montage der Werkbank einzubeziehen, um Schäden zu vermeiden.
Ziehen Sie die Schrauben nicht zu fest an, um ihre Köpfe nicht zu beschädigen.
SCHRITT 1
Erforderliche Schrauben: A, M8x12 mm, x8 B, Mutter M8 x8
Erforderliche Schrauben: A, M8x12 mm x8B, Mutter M8 x8
SCHRITT 4
Erforderliche Schrauben: A, M8x12 mm, x12 C, Mutter M8 x12
Erforderliche Schrauben: C M6x18 mm, x16
