BEDIENUNGSANLEITUNG FPE 100E DIMPLEX

1. Hinweise für den Benutzer

HINWEIS

Sehr geehrter Kunde,
bewahren Sie die Anweisung sorgfältig auf und geben
Sie diese gegebenenfalls an Nachbesitzer weiter.

ACHTUNG!

These Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder)duren nicht mit dem Gerät spielten. Reinigung und Benutzerwartung durren nicht durch Kinder ohne Aufsicht erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführren!

ACHTUNG!

Das nebenstehende Symbol ist am Heizgerät angebracht und bedeut, dass das Heizgerät nicht abgedeckt werden damit!

ACHTUNG!

Eine Teile des Gerätes konnen sehr heiwerden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!

ACHTUNG!

In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel),arf das Heizgerät nicht betrieben werden.

ACHTUNG!

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst-vertretung oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!

i HINWEIS

Das Gerätarf nur zur Raumluftewärung innerhalb geschlossener Räume verwendet werden.

2. Montage, Installation, Mindestabstände

ACHTUNG!

Das Gerät ist so zu installmenten, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!

ACHTUNG!

Das Gerät nicht unter einer Wandsteckdose installieren!

Die Mindestabstände müssen eingehalten werden.
Ferner ist an der Gerätevorderseite ein Abstand von 1 Meter vorzusehen.

Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Alle Maße in mm.

Modelle	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
FPE 050E 145 242 117 270 104
FPE 100E 229 177 230
FPE 150E 263 319 264
FPE 200E 261 534 262

Bei der Montage ist der Schutzbereich nach den aktuellen Installationsvorschriften zwingend zu beachten. Die Netzanschlussdose muss nach der Montage zugänglich sein.

Darauf acht den dass die Luft unter und oben am Gerat ungehindert ein- und austreten kann.

HINWEIS

Eine Montage an Holzwäden ist zulässig.

Wandmontage

ACHTUNG!

Der an der Rückseite des Gerätes mitgelie-ferte Original-Wandhalter muss verwendet werden.

HINWEIS

Beim Bohren auf in der Wand befindliche Elektro- oder Rohrleitungen acht!

Wandhalter von der Rückseite des Gerätes entfern. Dazu die beiden Federn nach unten drücken.
Befestigungslöcher bohren.
Wandhalter fest an der Wandverschrauben.
Gerat in die unteren Schlitze des Wandhalters einhängen.
Gerat nach oben klappen und zur Verriegelung in die Federn einrasten.

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.

Die Leitungarf nicht amGehauseanliegen.

Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

Das Gerätarf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden!

Anschluss nur an fest verlegte Leitungen!

In der elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat)!

Der elektrische Anschluss ist nachfolgend dargestellt.

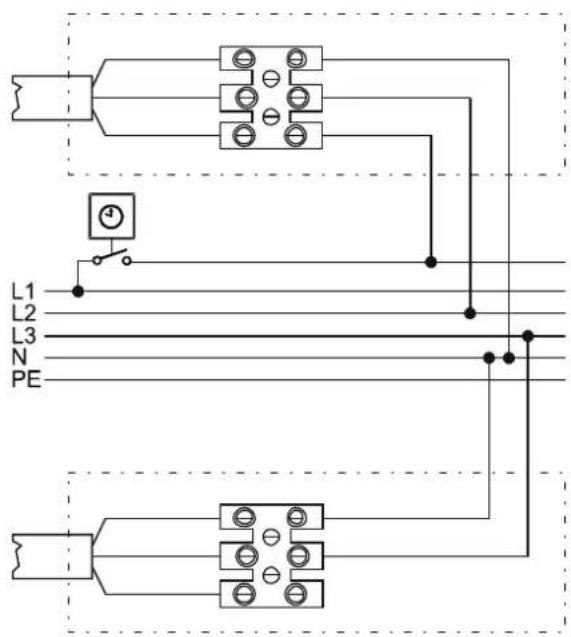

Anschlussmöglichkeiten

Soll eine zentrale Temperaturabsenkung über den Steuerleiter realisiert werden, ist Geräteanschluss A vorzunehmen, falls nicht Geräteanschluss B.

i HINWEIS

Die Temperaturabsenkung über den Steuerleiter ist ohne Funktion, wenn das am Regler eingestellte Wochenprogramm (P1 - P6) ausgeführrt wird.

4. Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhitzungsschutz ausgerüstet. Wir die Luftzirkulation gestört (z.B. durch Verhängen oder Zustellen des Luftgitters), so schaltet das Gerät automatisch ab.

In thisem Fall sollte die Stromversorgung des Heizgerätes für einige Minuten unterbrochen werden (Sicherung ausschalten), damit sich das Gerät ausreichend abkühlen kann.

Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseitig.

5. Reinigung

Zur Reinigung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Mobelpolitumen verwenden, da diese die Oberfläche beschädigen konnen. Staubansammlungen im Gerät konnen von außen mit einem Staubsauger halten.

6. Reglerbeschreibung

6.1 Bedieneinheit

Das Heizgerät ist mit einem einstellbaren elektronischen Regler mit Display, sechs Tasten und einer Leuchtdiode ausgestattet. Die Bedieneinheit befindet sich oben rechts. Alle Einstellungen konnen mit Hilfe der sechs Tasten auf der Bedienoberfläche eingestellt werden.

6.2 Tastenfunktionen

Ein/Aus

Einschalten oder Ausschalten des Heizgerätes.

Automatikbetrieb

Raumtemperaturregelung mit:

Wochenprogramm,
Prasenzerkennung.

Manueller Betrieb

Raumtemperaturregelung durch Vorgabe von:

Komfort-Temperatur,
Eco-Temperatur (Absenktemperatur),
Frostschutz-Temperatur.

Fenster-Überwachung

Unterbrechung Heizbetrieb bei geöffnetem Fenster.

Einstelltasten + und -

Navigation durch das Menu und ändern der Einstellwerte.

6.3 Display

Zeigt die aktuellen Einstellungen an. Bei Betätigung einer Taste leuchtet das Display für ca.10 Sekunden auf (Werkseinstellung).

Anzeige Heizbetrieb Ein

Im Heizbetrieb entscheidt das Symbol HEIZBETRIEBIN. Wenn die vorgegebene Temperatur erreicht ist erlischt das Symbol.

Anzeige Energieeffizienz

Die Anzeige ENERGIEEFFIZIENZ informiert über den Energieverbrauch in Abhängigkeit der eingestten Raumtemperatur.

• Pfeil auf Grün: geringer Energieverbrauch
• Pfeil auf Rot: hoher Energieverbrauch

7. Mögliche Betriebsarten

Fensterüberwachung

Das Raumheizgerät ist mit einer Überwachungsfunktion ausgestattet, die erkennt, ob durch ein geöffnetes Fenster unnötg Energie verbraucht wird. In thisem Fall wird der Heizbetrieb unterbrochen. Diese Funktion istwerkseitig aktiv.

Prasenzerkennung

Im Automatikbetrieb erkennt der Regler, ob sich eine Person im Raum befindet. Solange bleibt die eingestellte Komforttemperatur aktiv. Bei Nichtbenutzung des Raumes wird die Temperatur schrittweise abgesenkt um Energie zu sparen:

Nach 30 Minuten um 1^ C, nach einer Stunde um 2^ C. Bei mehr als 2 Stunden wird dauerhaft auf die eingestellte Eco-Temperatur abgesenkt.

7.1 Automatikbetrieb

Die gewünschte Raumtemperatur (Komfort-Temperatur) kann mit Tasten + / - eingestellt werden.

Die Prasenzerkennung ist aktiv. Wochenprogramm mit Komfort- und Absenkzeiten aktivierbar.

7.2 Manueller Betrieb

Die gewünschte Raumtemperatur (Komfort-Temperatur) kann mit Tasten + / -eingestellt werden.

Keine Prasenzerkennung.

Manuelle Vorgabe der Absenktemperatur (Werkseinstellung Absenkung um 3,5^ ).

Manuelle Vorgabe der Frostschutztemperatur (7^)

7.3 Wochenprogramm

Jedem Wochentag kann eines von insgesamt sechs Heizprogrammen (P1 bis P6) zugewiesen werden.

Heizprogramme P1 bis P3 sind fest vorgegeben.

Heizprogramm P4 bis P6 sind individuell einstellbar.

Jedem der Heizprogramme P4 - P6 können bis zu drei Komfort- und drei Absenkzeiten (Eco-Temperatur) zugewiesen werden. Es können nurGPCe Stunden eingestellt werden. Das ausgeführte Heizprogramm wird im Display angezeigt.

i HINWEIS

Für einen besonders energieeffizienten Betrieb wird die Ausführung eines Wochenprogramms empfohlen.

8. Bedienung

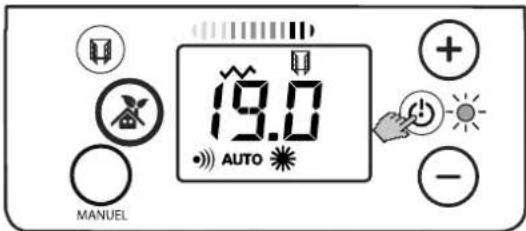

8.1 Heizgerä einschalten/ausschalten

Taste EIN/AUS betätigen. Eine Melodie ertönt.
- Anzeige leuchtet grün: Heizgerät eingeschaltet.
- Anzeige leuchtet rot: Heizgerät ausgeschaltet.

8.2 Manueller Betrieb

Taste MANUEL einmal oder mehrmals betätigten. Die Betriebsart wechselt zwischen:

• Komfort-Temperatur,
• Eco-Temperatur (abgesenkte Temperatur)
• Frostschutz-Temperatur (Anzeige HG).

Komfort-Temperatur einstellen

i HINWEIS

Temperatur-Einstellung nur möglich, wenn Komfort-Temperatur vorgewählt ist.

Taste MANUEL einmal oder mehrmals betätigten bis Symbol KOMFORT-TEMPERATUR erscheint.

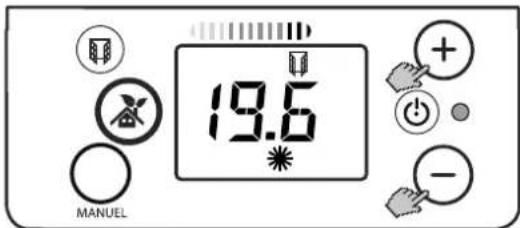

• Tasten + / - betätigen um den gewünschten Temperaturwert einzustellen.

Temperatur absenken

HINWEIS

Bei einer Abwesenheit von weniger als 24 Stunden empfohlen, um Energie zu sparen.

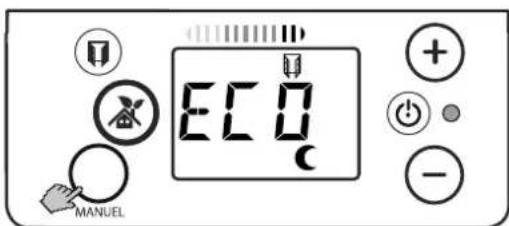

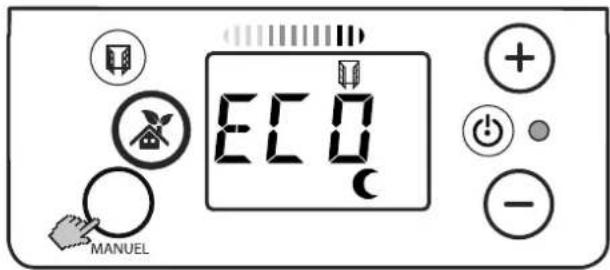

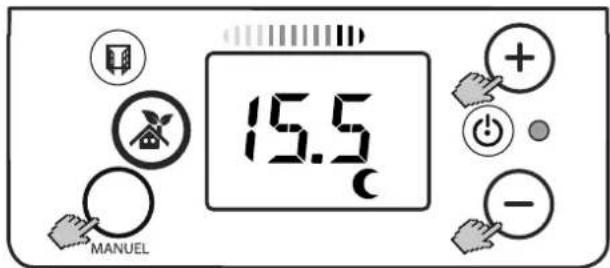

Taste MANUEL einmal oder mehrmals betätigten bis Anzeige ECO erscheint.

Der Temperaturwert wird um 3,5^ gegenüber der eingestellen Komforttemperatur abgesenkt.

Frostschutztemperatur vorgegeben

HINWEIS

Bei einer Abwesenheit von mehr als 24 Stunden empfohlen, um Energie zu sparen.

Vorgabe einer Frostschutz-Temperatur von 7^

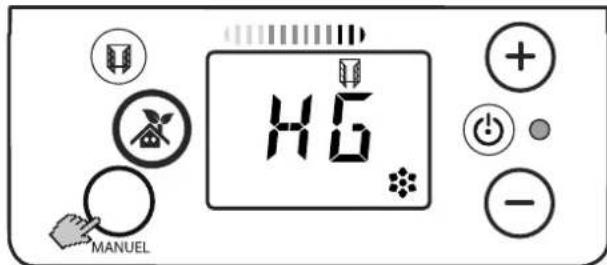

Taste MANUEL einmal oder mehrmals betätigten bis Anzeige HG erscheint.

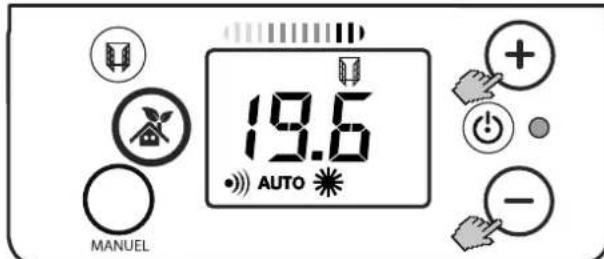

8.3 Automatikbetrieb

Taste AUTOMATIKBETRIEB betätigen.
Tasten + / - betätigen um den gewünschten Temperaturwert einzustellen.

Die Prasenzerkennung ist aktiv. Der Regler erkennt ob sich eine Person im Raum befindet. Solange bleibt die eingestellte Komforttemperatur aktiv. Bei Nichtbenutzung des Raumes wird die Temperatur schrittweise abgesenkt.

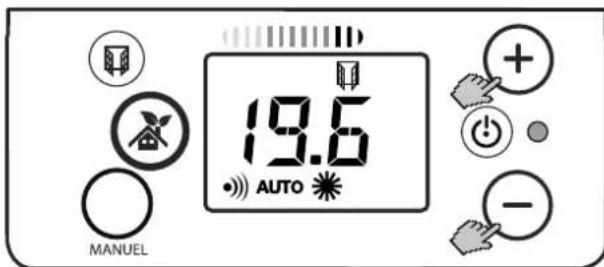

8.4 Temperaturwert dauerhaft speichern

Temperaturwert für Komfort-Temperatur speichern.

Tasten + / - betätigen um den gewünschten Temperaturwert einzustellen.

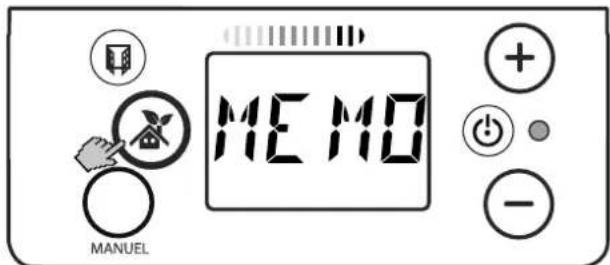

Taste AUTOMATIKBETRIEB fur 3 Sekunden gedruckt halten. MEMO wird angezeigt.

Die gewünschte Komfort-Temperatur wird gespeichert.

9. Wochenprogramm

Zeitabhängige Vorgabe von Komfort- und Eco-Temperatur. Es können fest vorgegebene Programme (P1 - P3) oder frei eingestellte Programme (P4 - P6) dem entspruchenden Wochentag zugewiesen werden.

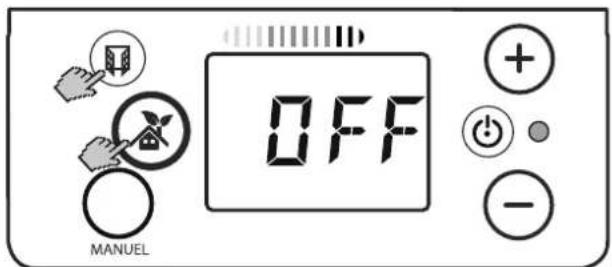

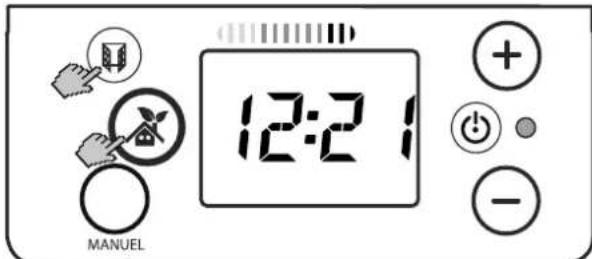

9.1 Einstellen der Uhrzeit und des Wochentags

Der Regler beinhaltet eine Echtzeituhr mit Wochenprogramm.

Zur Einstellung von Uhrzeit und Wochentag folgende Schritte ausführten:

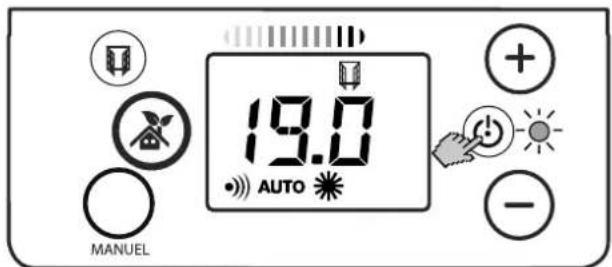

Taste EIN betätigen.

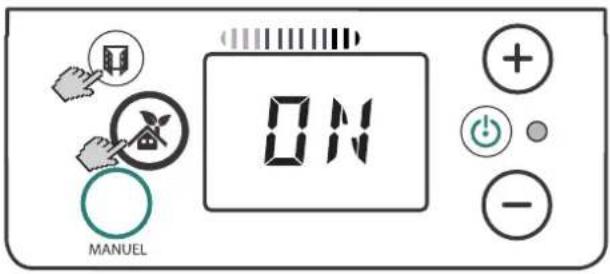

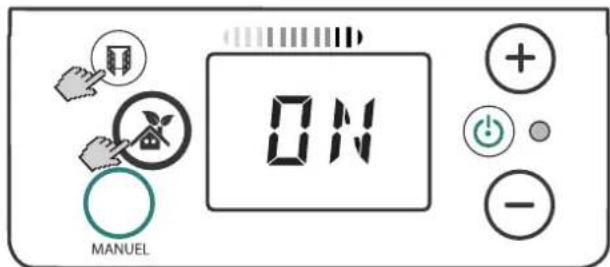

Tasten FENSTER und AUTOMATIKBETRIEB für drei Sekunden gleichzeitig gedrückt halten.

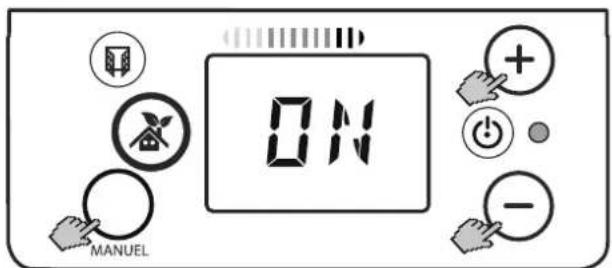

Tasten + / - drucken um auf ON zu wechseln.

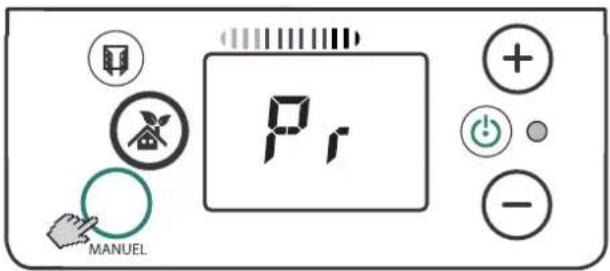

Mit Taste MANUEL bestätigen. Pr wird angezeigt.
Mit Tasten + / - auf Hr einstellen.
Taste MANUEL betätigen. Stundenanzeige blinkt.
Mit Tasten + / - Stunden einstellen.
Taste MANUEL betätigten.Minutenanzeige blinkt.
Mit Tasten + / - Minuten einstellen.
Taste MANUEL betätigten. Wochentaganzeige blinkt.

Mit Tasten + / - Wochentag einstellen. (JO:LU = Montag,JO:MA = Dienstag, JO:ME = Mittwoch J0:JE = Donnerstag, JO:VE = Freitag, JO:SA = Samstag, JO:DI = Sonntag).
Taste MANUEL betätig. Pr wird angezeigt.

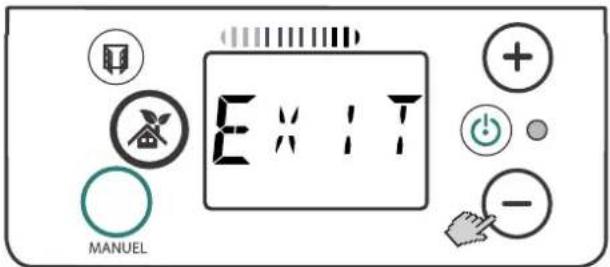

Taste - drücken um auf EXIT zu wechseln.

Taste MANUEL betätigten. Hauptanzeige erscheint.

9.2 Fest eingestellte Heizprogramme P1 - P3

HINWEIS

Die Zeitlöcke der Programme P1 - P3 sind werkseitig fest vorgegeben und können nicht geändert werden.

Ein Zeit-Block (A): Eine ganze Stunde.

Symbol Sonne (B): Komfort-Temperatur

Vorgabe Komfort-Temperatur von 5 bis 9 Uhr sowie von 17 bis 23 Uhr.

Programm P2

Vorgabe Komfort-Temperatur von 5 bis 9 Uhr, 12 bis 14 Uhr sowie 17 bis 23 Uhr.

Programm P3

Vorgabe Komfort-Temperatur von 5 bis 23 Uhr.

HINWEIS

Den Programmen P1 - P3 können bestimmte Tage zugewiesen werden. Siehe Abschnitt 5.3.

9.3 Frei einstellbare Heizprogramme P4 - P6

HINWEIS

Die Programme P4 - P6 sind individuell einstellbar und können jederzeit geändert werden.

Für jeder Programm können bis zu drei Komfort- und drei Absenkzeiten festgelegt werden.

Tasten FENSTER und AUTOMATIKBETRIEB für drei Sekunden gleichzeitig gedrückt halten. ON oder OFF wird angezeigt.
Gegebenenfalls mit Tasten + / - auf ON wechseln.
Mit Taste MANUEL bestätigten. Pr wird angezeigt.
Tasten + / - mehrmals betätigten bis Programm P4 angezeigt wird.
Taste MANUEL betätig. DE1 wird angezeigt.
Taste MANUEL betätigten. Stunde (H) erscheint.
Mit Tasten +/− Zeitpunkt für Komfort-Temperatur einstehen.
Taste MANUEL betätig. A wird angezeigt.
Mit Tasten +/− Zeitpunkt für Absenk-Temperatur einstehen.
Taste MANUEL betätig. DE2 wird angezeigt.
Weitere Komfort- und Absenkzeiten in gleicher Weise einstellen. Nach Einstellung aller Komfort- und Absenkzeiten wird Pr angezeigt.
Taste - drücken um auf EXIT zu wechseln.
Taste MANUEL betätigten um zur Hauptanzeige zurückzukehren.

9.4 Heizprogramm dem Wochentag zuweisen

Die Wochentage sind im Display wie folgt dargestellt:

• LU = Montag,
• MA = Dienstag,
  -ME = Mittwoch,
• JE = Donnerstag,
  -VE Freitag,
• SA = Samstag,
• DI = Sonntag

i HINWEIS

Werkseinstellung:

Programm P1 ist Montag bis Freitag zugewiesen.

Programm P3 ist Samstag und Sonntag zugewiesen.

Tasten FENSTER und AUTOMATIKBETRIEB für drei Sekunden gleichzeitig gedrückt halten. ON oder OFF wird angezeigt.
Gegebenenfalls mit Taste + /- auf ON wechseln.
Mit Taste MANUEL bestätigen. Pr wird angezeigt.

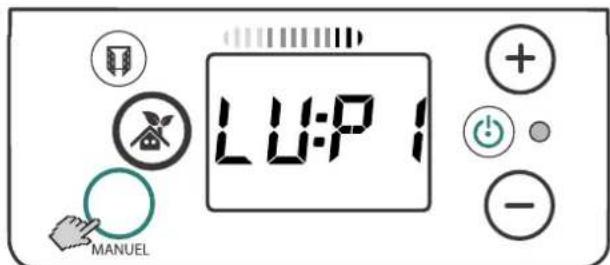

Mit MANUEL bestätig. LU:P1 (Montag, Programm 1) wird angezeigt.
Um dem angezeigten Tag ein anderes Programm zuzuweisen Tasten + / - betätigten bis das gewünschte Programm (P1-P6) erscheint.
Mit Taste MANUEL bestätig. MA:P1 (Dienstag, Programm 1) wird angezeigt.
Weitere Wochentage in gleicher Weise zuweisen. Nach Zuweisung von Wochentag DI (Sonntag) wird Pr angezeigt.
Taste - drücken um auf EXIT zu wechseln.
Taste MANUEL betätigten um zur Hauptanzeige zusammenzukehren.

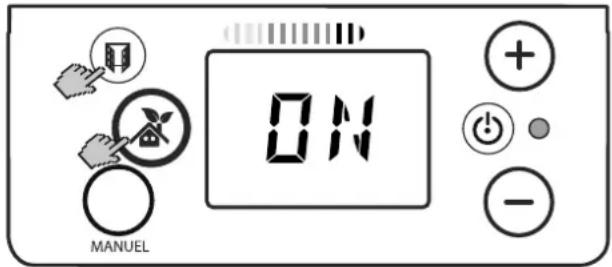

9.5 Wochenprogramm aktivieren/deaktivieren

Wochenprogramm Ein

Taste AUTOMATIKBETRIEB betätigen.
Taste FENSTER und Taste AUTOMATIKBETRIEB gleichzeitig für drei Sekunden gedrückt halten. ON oder OFF wird angezeigt
Mit Tasten + / - auf ON wechseln.

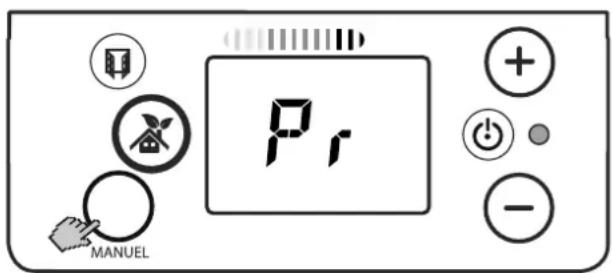

Mit Taste MANUEL bestätigten. Pr wird angezeigt.

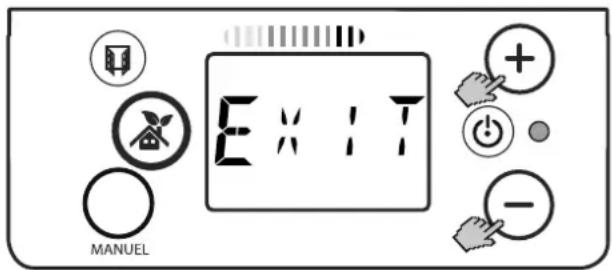

Taste - drücken um auf EXIT zu wechseln.
Taste MANUEL betätigten um zur Hauptanzeige zurückzukehren.

Wochenprogramm Aus

Taste AUTOMATIKBETRIEB betätigen.
Taste FENSTER und Taste AUTOMATIKBETRIEB gleichzeitig für drei Sekunden gedrückt halten. ON oder OFF wird angezeigt
Mit Tasten + / - auf OFF wechseln.
Taste MANUEL betätigen um zur Hauptanzeige zusammenzukehren.

10. Optionen

10.1 Fensterüberwachung

HINWEIS

Die Funktion FENSTERÜBERWACHUNG ist werkseitig aktiviert.

Das Raumheizgerät ist mit einer Überwachungsfunktion ausgestattet, die erkennt, ob durch ein geöffnetes Fensterunnotig Energie verbraucht wird.

In thisem Fall blinken das Fenster-Symbol und die grüne Betriebsanzeige. Es ertont ein akustisches Warnsignal und der Heizbetrieb wird gestopt.

Durch betätigten der Taste FENSTER wird der Heizbetrieb wieder fortgeführrt.

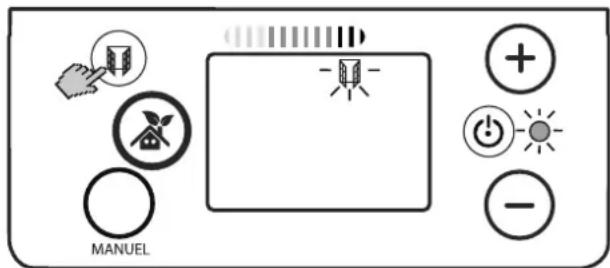

Funktion aktivieren/deaktivieren

Taste FENSTER drei Sekunden gedrück halten.
Auf dem Display erlischt bzw. erscheint das Fenster-Symbol.

10.2 Präsenzerkennung

HINWEIS

Prasenzerkennung nur im Automatikbetrieb.

Der Regler erkennt ob sich eine Person im Raum befindet. Solange bleibt die eingestellte Komforttemperatur aktiv. Bei Nichtbenutzung des Raumes wird die Temperatur schrittweise abgesenkt um Energie zu sparen:

• Nach 30 Minuten um 1^ C, Anzeige CF1.

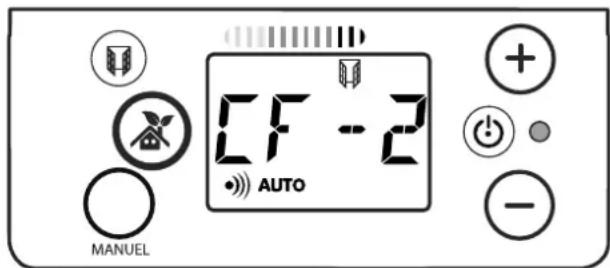

• Nach einer Stunde um 2^ C, Anzeige CF2.
• Bei mehr als 2 Stunden um 3,5^ C (Werkseinstellung).

Sobald eine Person im Raum erkannt wird, wird auf Komfort-Temperatur umgestellt.

10.3 Einfache Tastensperre

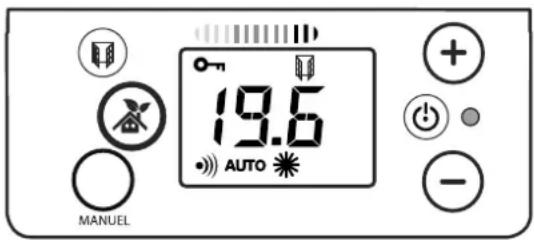

i HINWEIS

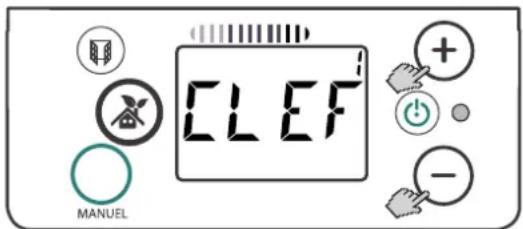

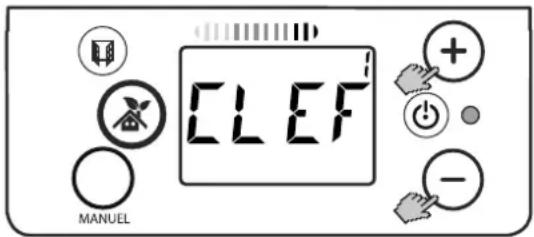

Wenn bei beliebiger Tastenbetätigung kurzzeitig die Anzeige CLEF erscheint, ist die Tastensperre aktiv.

Sperren

Taste + und Taste - gemeinsitzig für drei Sekunden gedrückt halten. Kurzzeitig erscheint Anzeige CLEF 1, das Symbol SPERRE wird angezeigt.

Entsperren

Taste + und Taste - gleichzeitig für drei Sekunden gedrückt halten. Kurzzeitig erscheint Anzeige CLEF 0, das Symbol SPERRE erlischt.

10.4 Tastensperre mit Zahlencode

Tasteneingabe über vierstelligen Zahlencode sperren.

Sperren

Taste + und Taste - gemeinschaft für ca 10 Sekunden gedrückt halten.

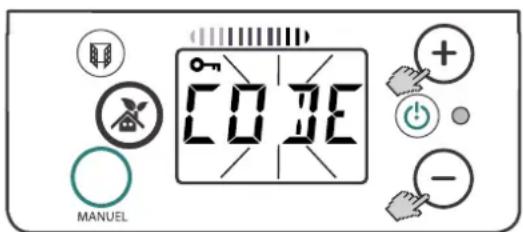

Nach 3 Sekunden wird CLEF 1 und das Symbol SPERRE angezeigt. Nach weiteren ca. 7 Sekunden blinkt die Anzeige CODE. Symbol SPERRE wird angezeigt.

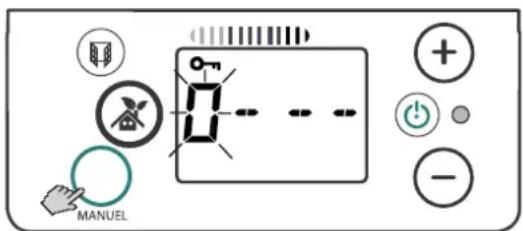

Taste MANUEL betätigen. Erste CODE-Stelle blinkt.
Mit Tasten + / - gewünschte Codeziffer einstellen.
Taste MANUEL betätigen. Zweite CODE-Stelle blinkt.
Mit Tasten + / - gewünschte Codeziffer einstellen.
In gleicher Weise für alle 4 Codeziffern vorgehen.
Mit Taste MANUEL bestätig. Symbol SPERRE wird angezeigt.

Entsperren

Taste + und Taste - gleichzeitig für ca 3 Sekunden gedrück gehalten. Anzeige CODE blinkt.
Taste MANUEL betätigen. Erste CODE-Stelle blinkt.
Mit Tasten ^+ /-erste Codeziffer eingeben.
Taste MANUEL betätigten. Zweite CODE-Stelle blinkt.
Mit Tasten + / - zweite Codeziffer einstellen.
In gleicher Weise alle 4 Codeziffern eingeben.
Mit Taste MANUEL bestätigten. Wurde der Code korrekt eingebehen, blinkt die Anzeige OK.
Symbol SPERRE erlischt.

HINWEIS

Wurde der Code falsch eingegeben, blinkt die Anzeige NON.

10.5 Anzeigen der aktuellen Uhrzeit

Tasten FENSTER und AUTOMATIKBETRIEB für kurze Zeit gleichzeitig drücken. Aktuelle Uhrzeit wird kurz angezeigt.

Falsche Anzeige der Uhrzeit

i HINWEIS

Aufgrund einer längeren Unterbrechung der Stromversorgung kann es vorkommen, dass die Uhrzeit nicht korrekt angezeigt wird.

Uhrzeit erneut einstellen

Taste + drücken. Stundenanzeige blinkt.
Mit Tasten + / - Stunden einstellen.
Taste MANUEL betätigten.Minutenanzeige blinkt.
Mit Tasten + / - Minuten einstellen.
Taste MANUEL betätigen. Wochentag-Anzeige blinkt.
Mit Tasten + / - Wochentag einstellen.
Taste MANUEL betätigten um zur Hauptanzeige zurückzukehren.

10.6 Hintergrundbeleuchting

Ständige oder auf ca. 10 Sekunden begrenzte Hintergrund-Beleuchtung des Displays.

Heizgerat ausschalten.

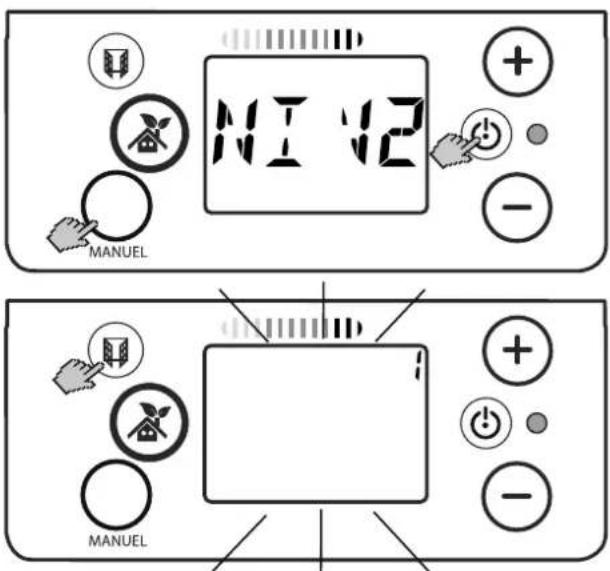

Taste MANUEL und Taste EIN/AUS für drei Sekunden gedruckt halten. NIV2 wird angezeigt.
Taste FENSTER für drei Sekunden gedrückt halten. Hintergrundbeleuchting blinkt.

Mit Tasten + / - einstellen: Ziffer = 1 : Begrenzte Hintergrundbeleuchtung. Ziffer = 0 : Dauerhafte Hintergrundbeleuchtung.
Taste MANUEL mehrmals betätigten bis Hauptanzeige erscheint.

10.7 Temperatureinheit

Anzeige der Temperatur in Grad Celsius oder in Grad Fahrenheit.

Heizgerät ausschalten.

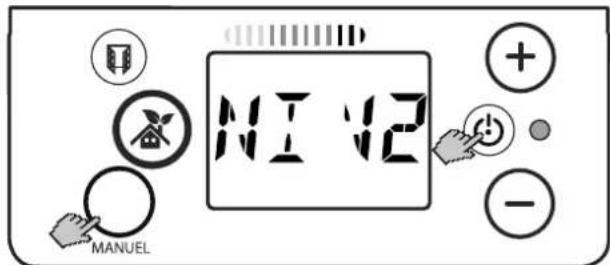

Taste MANUEL und Taste EIN/AUS für drei Sekunden gedruckt halten. NIV2 wird angezeigt.
Taste FENSTER für drei Sekunden gedrückt halten. Hintergrundbeleuchting blinkt.

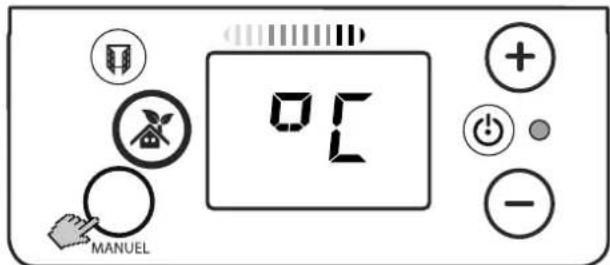

Taste MANUEL mehrmals betätigten bis Anzeige C erscheint.
Mit Tasten + /-einstellen:

°C: Anzeige in Grad Celsius.
^ F: Anzeige in Grad Fahrenheit.
Taste MANUEL mehrmals betätigten bis Hauptanzeige erscheint.

10.8 Temperatur-Einstellbereich

Einstellbereich der Komfort-Temperatur begrenzen. Temperaturänderung maximal +/- 2^ C.

Heizgerät ausschalten.

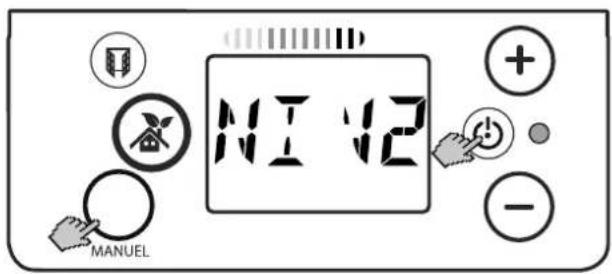

Taste MANUEL und Taste EIN/AUS für drei Sekunden gedruckt halten. NIV2 wird angezeigt.
Taste FENSTER für drei Sekunden gedrückt halten. Hintergrundbeleuchting blinkt.
Taste MANUEL mehrmals betätigten bis Anzeige ENCA erscheint.
Mit Tasten + / - einstellen: Ziffer = 1 : Einstellbereich begrenzt auf + / - 2^. Ziffer = 0 : Einstellbereich nicht begrenzt.
Taste MANUEL betätigten. Hauptanzeige erscheint.

10.9 Ton-Rückmeldung

Ton-Rückmeldung bei bestimmten Betriebsarten.

i HINWEIS

Die Ton-Rückmeldung für die Taste EIN/AUS kann nicht deaktiviert werden.

Heizgerät ausschalten.

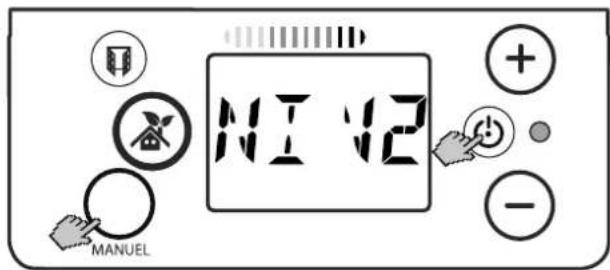

Taste MANUEL und Taste EIN/AUS für drei Sekunden gedruckt halten. NIV2 wird angezeigt.
Taste FENSTER für drei Sekunden gedrückt halten. Hintergrundbeleuchting blinkt.

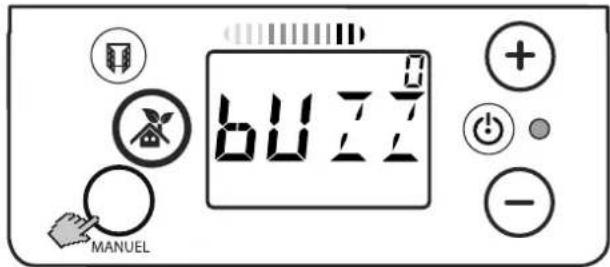

Taste MANUEL betätigten. BUZZ erscheint.
Mit Tasten + / - einstellen:

Ziffer = 1 : Ton Ein.
Ziffer = 0 : Ton Aus.
Taste MANUEL mehrmals betätigten bis Hauptan-zeige erscheint.

10.10 Temperaturdifferenz Komfort - Eco

Die Temperaturdifferenz (Temperatur-Unterschied) zwischen Komfort-Temperatur und Eco-Temperatur beträgt werkseitig 3,5^ . Dieser Wert kann wie folgt geändert werden.

Taste MANUEL betätigten bis Anzeige ECO erscheint.
Tasten + / - betätigen. ECO-Temperaturwert wird angezeigt.
Taste MANUEL für drei Sekunden gedrück gehen bis der Temperaturwert blinkt.
Mit Tasten + / - Temperaturwert andersen.
Taste AUTOMATIKBETRIEB fur 3 Sekunden lang gedrückt halten. Kurzzeitig erscheint Anzeige MEMO. Der eingestellte Wert wird gespeichert.

HINWEIS

Für einen energieffizienten Betrieb sollte die Temperaturdifferenz nicht länger sein als 3,5^ C.

11. Garantie

Für这意味着 Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

12. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer ortlichen Entsorgungsstelle zuführen.

13. Technische Daten

Geräte typ FPE050E,		FPE100E	FPE150E,FPE200E
Nennspannung 1/N, 230 V~
Schutzart IP24, spitzwassergeschützt
Abmessungen in mm(B x H x T)		532 x 440 x 113,637 x 440 x 113	847 x 440 x 113,1057 x 440 x 113
Gewicht 4,4 kg,		5,3 kg	7,0 kg,8,7 kg
Wärmeleistung
Nennwärmelei-stung	Pnom	0,5 kW, 1,0 kW 1	5 kW, 2,0 kW
Mindestwärmelei-stung (Richtwert)	Pmin	0,5 kW, 1,0 kW 1	5 kW, 2,0 kW
Maximale kontinu-ierliche Wärmelei-stung	Pmax, C	0,5 kW, 1,0 kW 1	5 kW, 2,0 kW
Eigenverbrauch
Bei Nennwärme-leistung	eImax	0,0 W 0,0 W
Bei Mindestwär-meleistung	eImin	0,0 W 0,0 W
Im Bereitschafts-zustand	eISB	0,5 W 0,5 W
Regelorgan für Wärmeabgabe
Elektronischer Raumtemperaturregler mit Wochenprogramm,Fenster-Überwachung, Präsenzerkennung und Begrenzung desTemperatur-Einstellbereichs.

Glen Dimplex Deutschland GmbH Tel.: [phone]
Am Goldenen Feld 18 Fax.: [phone]
D-95326 Kulmbach Email: [e-mail]

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D-95326 Kulmbach E-mail: [e-mail]

Glen Dimplex Deutschland GmbH Tel.:[phone]

Am Goldenen Feld 18 Fax: [phone]

D-95326 Kulmbach Courriel:[e-mail]

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax: [phone]

D-95326 Kulmbach E-mail: [e-mail]
