BEDIENUNGSANLEITUNG Calion Sonnenkönig

1. Sicherheitshinweise .... 3
2. Packungsinhalt 5
3. Installation 5
4. Bedienung 8
5. Störungsbeseitigung...... 9
6. Reinigung und Pflege....9
7. Garantie / Entsorgung / Technische Änderung ....10

1. Sicherheitshinweise

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemässe Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

1. Vor Inbetriebnahme des Heizstrahlers alle Anweisungen sorgfältig lesen.
2. Das Gerät aus der Verpackung herausnehmen und den einwandfreien Zustand des Gerätes prüfen.
3. Kinder dürfen nicht mit den Verpackungsteilen wie bspw. Plastikhüllen spielen.
4. Prüfen, ob die Spannungsversorgung in Ihrem Haushalt mit der Angabe auf dem Heizstrahler übereinstimmt.
5. Stromkabel und Stecker vor Benutzung des Gerätes auf Unversehrtheit prüfen.
6. Vor Ziehen des Stromkabels immer darauf achten, dass das Gerät ausgeschaltet ist. Das Gerät nur mit trockenen Händen einschalten. Ansonsten: Elektroschockgefahr!
7. Keine brennbaren Gegenstände in der Nähe des Heizstrahlers aufstellen, und den Heizstrahler nicht auf solche Gegenstände richten. Bei Bettwäsche, Papier, Kleidung und Vorhängen darauf achten, dass der Heizstrahler frontal mit einem Abstand von mindestens 1 Meter aufgestellt bzw. montiert wird. Besser den Heizstrahler seitlich oder mit dem Rücken zu solchen Gegenständen installieren.
8. Nicht in der Nähe von Wasser (Badewanne, Pool etc.) aufstellen.
9. Zum Schutz vor Elektroschock Netzkabel oder Stecker nicht in Wasser oder sonstige Flüssigkeiten tauchen.
10. Keine Fremdkörper in die Luftaustrittsöffnungen stecken. Achtung: Elektroschock-/ Brand- oder Beschädigungsgefahr!

DE

1. Bei Nichtgebrauch bitte Netzstecker ziehen.
2. Zum Schutz Ihrer Kinder Kabel nicht über den Tisch hängen lassen.
3. Während des Betriebs keine Finger oder Fremdkörper durch das Gitter stecken.
4. Das Gerät nicht unbeaufsichtigt lassen.
5. Heizstrahler nicht im Badezimmer, in der Waschküche oder ähnlichen Räumlichkeiten verwenden. Das Gerät nicht in der Nähe einer Badewanne oder sonstigen Wasserbehältern aufstellen.
6. Es wird keine Haftung übernommen für Schäden infolge der Nichtbeachtung dieser Bedienungsanleitung oder eines unsachgemässen Gebrauchs.
7. Dieses Gerät darf nicht von Personen (einschliesslich Kindern) mit körperlicher oder geistiger Eingeschränktheit benutzt werden, es sei denn, diese Personen werden dabei beaufsichtigt oder sind von einem Erwachsenen zu ihrer eigenen Sicherheit in den Umgang mit der Anlage eingewiesen worden. Kinder und andere hilfsbedürftige Personen dürfen nicht mit dem Gerät spielen.
8. Bei beschädigtem Stromkabel muss dieses durch den Hersteller, den Kundendienst oder eine Fachperson ersetzt werden.
9. Zur Vermeidung einer Geräteüberhitzung darauf achten, dass die Lufteinlass- und auslassöffnungen sauber und nicht blockiert sind. Regelmässig prüfen, ob alle Öffnungen sauber und frei von Schmutz und Staub sind.
10. Die Teile des Heizstrahlers wie bspw. die Heizröhre, der Reflektor und die umgebenden Metallteile können Temperaturen von über 200°C erreichen. Verletzungsgefahr durch schwere Verbrennung! Heisse Flächen bitte nicht anfassen!
11. Vor Berühren der Heizelemente oder ähnlicher Teile den Heizstrahler IMMER mindestens 10 Minuten abkühlen lassen.
12. Dieses Produkt ist aus wiederverwertbaren Materialien gefertigt. Elektrische Geräte nicht über den Hausmüll, sondern über entsprechende Sammelstellen entsorgen.
13. Die wärmebedingten Dämpfe, die im Betrieb entstehen, können für Tiere mit einem besonders empfindlichen Atemsystem wie Vögel eine Gefahr darstellen. Vogelhaltern wird empfohlen, die Tiere vom Gerät entfernt zu halten.

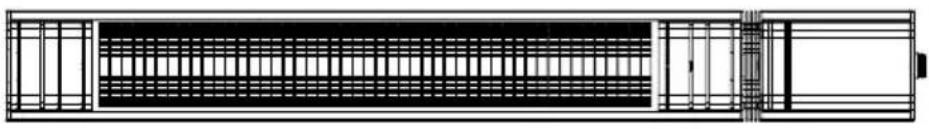

2. Packungsinhalt

Zubehör Wandmontage (1x)

Schrauben st4x35 (3x) Dübel (3x)

Flügelmutter m6 (2x) Imbusschlüssel (2x) Fernbedienung

Vor der Installation sind folgende Punkte zu beachten:

1. Die Produkte sollten vorsichtig abgestellt werden.
2. Die Installation in säure- und alkalihaltiger Umgebung wird nicht empfohlen.
3. Das Produkt muss geerdet werden.
4. Bei den Produkten muss überprüft werden, ob die Produktmarkierung auf der Spannung und die örtliche Spannung übereinstimmen.
5. Stellen Sie sicher, dass die Nennleistung über eine ausreichende Strombelastbarkeit verfügt.

Stellen Sie sicher, dass der Aufstellungsort des Produkts geeignet ist. Für eine sichere Verwendung des Produkts sollte die Aufstellungsposition des Produkts eine Mindesthöhe von 1,8 m über dem Boden gewährleisten, der Mindestabstand zu Decken, Dächern oder anderen Abdeckungen beträgt 0,5 m, der Mindestabstand zu beiden Seitenwänden beträgt 0,5 m.

Installationsschritte

Je nach Produkt

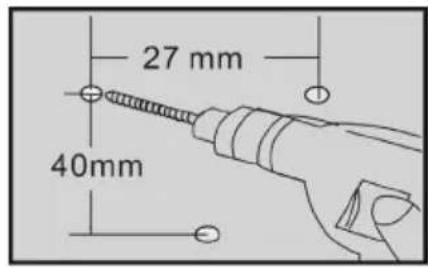

1. Bohren Sie am Installationsort mit einem Schlag-bohrer drei runde Löcher mit einem Durchmesser von 8 mm.
2. Setzen Sie die drei Kunststoff-Wanddübel in die drei Löcher ein.
3. Befestigen Sie die Halterung mit drei ST4*35-Schrauben und stellen Sie sicher, dass die Befestigungspunkte sicher sitzen.
4. Bevor Sie den Heizkörper befestigen, stellen Sie sicher, dass sich der Kippschalter auf der rechten Seite befindet, und befestigen Sie dann die Halterung und den Heizkörper mit zwei M6*14-Schrauben und Flügelmuttern.
5. Mit der inneren Agon-Mutter an der Halterung kann der Winkel des Produkts eingestellt werden.

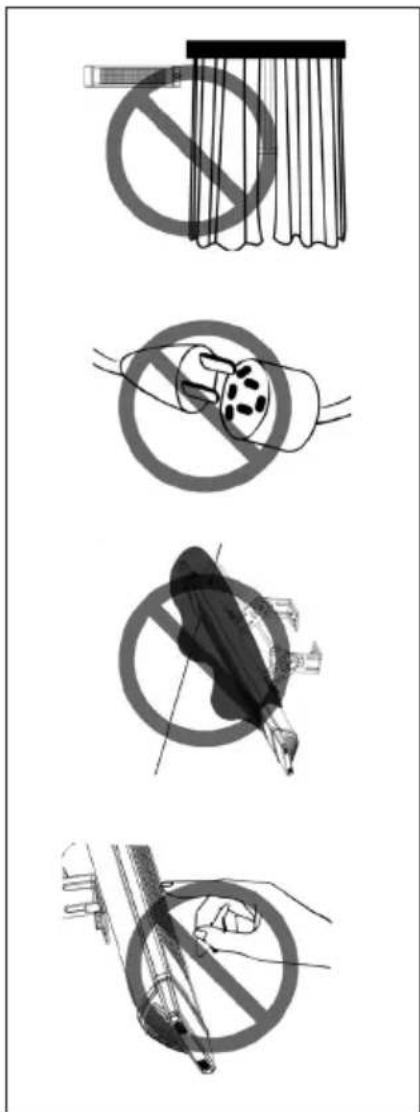

ACHTUNG: Vorhänge und brennbare Materialien immer mindestens 0.9 m vom Heizgerät entfernt halten.

ACHTUNG: Verwenden Sie keine Adapter oder Kabel erweiterungen.

ACHTUNG: Nicht mit Tücher oder brennbaren Materialien überdecken.

ACHTUNG: Nicht berühren, Sehr heisse Oberfläche. Mindestens 5 min abkühlen lassen.

1. Den Netzstecker in die Steckdose stecken. Prüfen, ob die Stromversorgung der Angabe auf dem Gerät entspricht.
2. Den Netzschalter rechts am Heizstrahler drücken.
3. Den Heizstrahler mit der Fernbedienung EIN- oder AUSSCHALTEN.
4. Mit der Taste DOWN & UP Leistungsgrad einstellen.

88 Bildschirm

Grundlegende Bedienung: Durch Berühren kann das Gerät aktiviert werden, auf dem digitalen Bildschirm wird P0 angezeigt, das Licht leuchtet, durch Berühren kann die Stufe eingestellt werden, insgesamt gibt es die Stufen P0-P9, das Gerät leuchtet auf, durch Berühren blinkt auf dem digitalen Bildschirm 00, durch erneutes Berühren kann die Zeit von 0-24 Stunden eingestellt werden, nach der Aktivierung blinkt die Zeitanzeige. Durch 3 Sekunden Langes Drücken wird die Zeitangabe gelöscht. Während des Betriebs kann durch Berühren direkt in den Standby-Modus gewechselt werden.

- ⏻ + 1 ⏻ Fernbedienung

Fernbedienungsbetrieb: Die grundlegende Bedienungsmethode, Fernbedienung + - kann bedient werden.

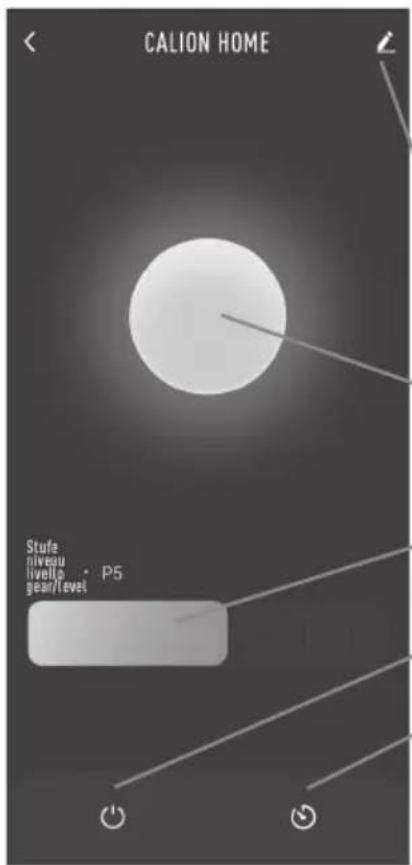

CALION HOME Stufe niveau livello • P5 gear/level

WiFi-Betrieb: Die WiFi-Anzeige blinkt und zeigt an, dass keine WiFi-Verbindung besteht und eine Verbindung hergestellt werden muss. Verbindungsmethode: Öffnen Sie die REMOTE-App, geben Sie das Passwort des Lokalen WiFi-Kontos ein und suchen Sie nach dem Gerät, um es hinzuzufügen. Nach der Verbindung leuchtet die Anzeige hell.

Der Name kann angepasst werden.

Tippen Sie auf die Kreistaste, um die Gangposition anzupassen.

Der Gangschieber kann zum Anpassen des Gangs gezogen werden.

Schaltertaste auf der linken

Seite Rechte Timing-Taste

WLAN zurücksetzen: Taste ⑤ Sekunden lang gedrückt halten.

5. Störungsbeseitigung

1. Funktioniert der Heizstrahler nicht, bitte prüfen, ob das Netzkabel eingesteckt ist.
2. Sicherung im Sicherungskasten prüfen.
3. Prüfen, ob der Temperaturregler auf ON steht.
4. Einstellungen für den Temperaturregler prüfen. Ist die gewünschte Temperaturleistung erreicht, hat sich der Heizstrahler möglicherweise ausgeschaltet.
5. der Fehlercode wird auf dem Display angezeigt

E1 Fehler auf dem Display: Steuergerät überhitzt. Überprüfen Sie die Installationsabstände, kühlen Sie das Heizgerät nach 1 Stunde ab und starten Sie es neu.

E2 Fehler auf dem Display: Kippfunktion, Heizgerät auf weniger als 60° abkühlen lassen und neu starten.

L1, L2 wird im Display angezeigt, aber keine Glühbirne ist beschädigt. Ersatzglühbirne beim örtlichen Händler besorgen.

6. Reinigung und Pflege

Die regelmässige Reinigung und Pflege Ihres Infrarot-Heizstrahlers gewährleistet einen langjährigen und störungsfreien Betrieb. Bei der Reinigung des Heizstrahlers bitte folgend Schritte beachten:

1. Anschliessend prüfen, ob der Heizstrahler ausreichend abgekühlt ist.
2. Das Aussengehäuse mit einem weichen Tuch und einem milden Reinigungsmittel feucht abwischen. Anschliessend mit einem weichen Tuch trockenwischen. (WARNHINWEIS: Darauf achten, dass KEIN Wasser in den Heizstrahler eindringt)
3. Zur Reinigung des Strahlers keinen Alkohol, kein Benzin, keine Scheuermittel, keine Möbelpolitur oder scharfen Bürsten benutzen, da diese die Oberfläche des Heizstrahlers beschädigen können.
4. Den Heizstrahler NICHT in Wasser tauchen.
5. Vor Inbetriebnahme prüfen, ob der Heizstrahler vollständig getrocknet ist.

Aufbewahrung: Bei Nichtnutzung den Heizstrahler an einem kühlen und trockenen Ort lagern und vor Staub und Schmutz schützen. Zur Lagerung den Verpackungskarton verwenden.

7. Garantie / Entsorgung / Technische Änderung

GARANTIE

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.

Die Garantie beträgt 24 Monaten ab dem Kaufdatum.

ENTSORGUNG

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

TECHNISCHE ÄNDERUNGEN

Änderungen in Technik und Design vorbehalten. Wir haften nicht für technische oder redaktionelle Änderungen oder Auslassungen in diesem Dokument.

CE-KONFORMITÄTSERKLÄRUNG

Das Gerät entspricht folgenden Standards

EMC EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013 + A1:2019

LVD EN60335-2-30:2009 + A11:2012+A1:2020 + A12:2020 +A2:2022+A13:2022

EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 + A15:2021 + A16:2023

EN 62233:2008

AfPS GS 2019:01 PAK, EK1 309-06, EK1 527-12 Rev.2

LVD 2014/35/EU

EMC 2014/30/EU

RoHS 2015/863/EU

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäss Artikel 26 des Gesetzeserlass vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 31. März 2015 zur Umsetzung der Richtlinie 2015/863/EU zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfällen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines vergleichbaren Neugerätes an den Händler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Mensch und unterstützt die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.

Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bussgeldern geahndet oder strafrechtlich verfolgt werden. Im Gerät enthaltene Akkus oder Batterien sind getrennt über die entsprechenden Behälter für die Sammlung von Altbatterien zu entsorgen.

ENTSORGUNG VON BATTERIEN UND AKKUS

Gemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG im Umgang mit Altbatterien oder verbrauchten Akkus und ähnlichen Abfällen weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien über öffentliche Sammelstellen oder entsprechende Behälter zu entsorgen. Dieser Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung der in Batterien und Akkus enthaltenen Gefahrstoffe sind wie folgt: Hg= Quecksilber, Cd= Cadmium, Pb= Blei.

Firma

Mobilnetz bis 42 Cent/Minute

CALION

CHAUFFAGE INFRAROUGE

Mode d'emploi

Installationsschritte

Selon le produit

Réseau mobile bis 42 Cent/Minute

CALION

STUFA AD INFRAROSSI

Manuale dell'utente

Kontaktangaben:	Firma Armin Schmid, Sonnenkönig, Olensbachstrasse 9-15, 9631 Ulisbach
Modellkennung(en):	CALION
Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Nur für den privaten Gebrauch!
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Möglichkeit auswählen)Nennwärmeleistung: P_nom 2kWMindestwärmeleistung: Raumtemperaturkontrolle0kW(Richtwert) P_min Maximale kontinuierliche Raumtemperaturkontrolle P_max,c 2kW			Art des Wärmeleistungs-/Raumtemperaturregiers (bitte eineEinstufige Wärmeleistung, keineNeinZwei oder mehr manuelle Stufen, keineNeinRaumtemperaturregler mit mechanischemThermostatNeinJaElektronischer Raumtemperaturregler mitTageszeitreglungNeinElektronischer Raumtemperaturregler mitWochentagsreglungNeinSonstige Reglungsoptionen (Mehrfachnennungenmöglich)JaRaumtemperaturregler mit PräsenzerkennungNeinRaumtemperaturregler mit Erkennung offenerFensterNeinAdaptive Regelung des HeizbeginnsNeinJaNeinSelbsstlernfunktionNeinRegelungsgenauigkeitNein
Leistungsaufnahme Mit elektronischem Raumtemperaturreglerim Aus-Zustand P_o 0,0wIn Bereitschaftzustand P_sm 0.33wwIm Leerlaufzustand P_isate 0wwIm vernetzenBereitschaftsbetrieb P_nsm 0wwBereitschaftszustandmit Informations- oder Statusanzeige JaRaumheizungs- BetriebszeitbegrenzungJahresnutzungsgrad imηs.onAktiven Betrieb Schwarzkugelsensor85%
