BEDIENUNGSANLEITUNG EVF641 IFM

Montagehinweis

ecolink / ecolink fast connect

IFM EVF641 - Montagehinweis - 1

IFM EVF641 - ecolink Steckverbinder - 1

IFM EVF641 - ecolink Steckverbinder - 2

Abb. 1: Montage ecolink Steckverbinder

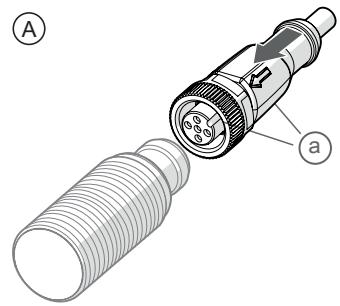

▶ Steckverbinder mit dem Gerät verbinden (A).
▶ Dabei auf die richtige Position der Codierung achten.
Bei M12-Steckverbindern gibt der Pfeil die Position der Codiernase an (a).
▶ Die Überwurfmutter handfest anziehen, um die angegebene Schutzart zu gewährleisten (B).
(Optional) Für Einsatz in rauer Umgebung mit erhöhter Schock- und Vibrationsfestigkeit:
▶ Die Überwurfmutter mit einem Schraubenschlüssel um eine Raststellung weiter anziehen. Dabei das maximale Anzugsdrehmoment (→ Datenblatt) des Gegenstücks beachten.

IFM EVF641 - ecolink Steckverbinder - 3

IFM EVF641 - ecolink Steckverbinder - 4

Abb. 2: Demontage ecolink Steckverbinder

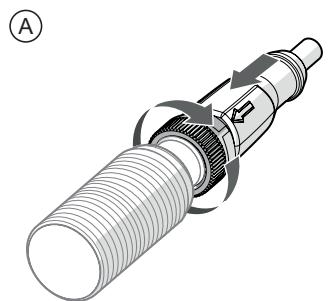

▶ Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).
▶ Steckverbinder vom Gerät trennen (B).

IFM EVF641 - ecolink fast connect - 1

ACHTUNG

Ausschließlich Steckverbinder mit Gewindehülse verwenden.

▷ Das Einsetzen ungeeigneter Steckverbinder kann zu Beschädigung der Anschlüsse führen.

IFM EVF641 - ACHTUNG - 1

IFM EVF641 - ACHTUNG - 2

IFM EVF641 - ACHTUNG - 3

Abb. 3: Montage an ecolink Fast Connect

▶ Keine ungeeigneten Steckverbinder verwenden (A).
▶ Die Gewindehülse des Steckverbinders in das Gerät drücken (B).
▶ Dabei den Federwiderstand überwinden, bis die Endposition erreicht ist (C).

IFM EVF641 - ACHTUNG - 4

IFM EVF641 - ACHTUNG - 5

Abb. 4: Demontage ecolink fast connect

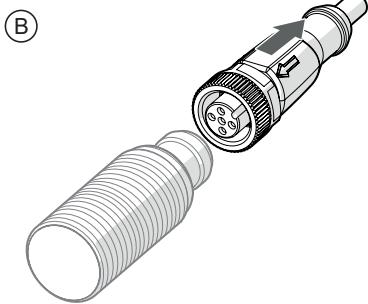

▶ Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).

▶ Steckverbinder vom Gerät trennen (B).
