AO860RVS - Dunstabzugshaube ETNA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ETNA
Modell	AO860RVS
Abmessungen (B x T x H)	595 x 500 x 344 mm (Mindesthöhe)
Gewicht	ca. 12 kg
Stromversorgung	230 V ~ 50 Hz
Schutzklasse	Schutzklasse II (ohne Erdleiter)
Beleuchtungsleistung	Integriertes LED-System (Austausch durch autorisierten Techniker)
Anzahl Geschwindigkeiten	3 Lüfterstufen
Abluftart	Abluft nach außen (125 mm) oder Umluft mit optionalem Kit
Fettfilter	Metallfilter, spülmaschinengeeignet
Geruchsfilter	Optionaler Kohlefilter (Ref. HF3001) oder Filtervlies HF2028
Mindestabstand Elektrokochfeld	55 cm
Mindestabstand Gaskochfeld	65 cm
Pflege	Regelmäßige Reinigung der Fettfilter (1x/Monat) und jährlicher Austausch des Kohlefilters
Sicherheit	Vor Reinigung Netzstecker ziehen; keine Scheuermittel verwenden
Ersatzteile erhältlich	Umluftkit HR0001, Filter HF3001, Fettfilter, LED-Leuchtmittel
Reparierbarkeit	Beleuchtung nur durch autorisierten Techniker austauschbar
Mitgeliefertes Zubehör	Anschlussstutzen, Abluftschlauch, Montageschablone, Schrauben
Garantie	Siehe Allgemeine Geschäftsbedingungen, die dem Gerät beiliegen

Häufig gestellte Fragen - AO860RVS ETNA

Wie reinigt man die Fettfilter der Dunstabzugshaube ETNA AO860RVS?

Die Fettfilter sollten mindestens einmal im Monat gereinigt werden. Sie können sie von Hand mit Seifenwasser oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Legen Sie sie mit den Öffnungen nach unten. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei Elektro-, Ceran- oder Induktionskochfeldern beträgt der Mindestabstand 55 cm. Bei Gaskochfeldern beträgt er 65 cm.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Für den Umluftbetrieb müssen Sie das Starterset HR0001 (separat erhältlich) verwenden, das einen Geruchs-/Feinstaubfilter enthält. Befolgen Sie die mitgelieferten Montageanweisungen: Setzen Sie die Filterbox in den Oberschrank und verbinden Sie sie mit der Dunstabzugshaube. Vergessen Sie nicht, den internen Schalter auf Umluft umzustellen.

Was tun, wenn die Beleuchtung der Dunstabzugshaube nicht leuchtet?

Wenn die Beleuchtung nicht funktioniert, ist das Beleuchtungssystem wahrscheinlich defekt. Es muss von einem autorisierten Techniker ausgetauscht werden. Versuchen Sie nicht, es selbst zu ersetzen.

Wie tausche ich den Kohlefilter aus?

Der Kohlefilter (Ref. HF3001) muss einmal jährlich ausgetauscht werden. Zum Austausch entfernen Sie das Schutzgitter, nehmen den alten Filter heraus und setzen den neuen unter Beachtung der Luftstromrichtung (Pfeil auf der Seite) ein. Setzen Sie das Gitter wieder ein.

Die Dunstabzugshaube macht Geräusche, was tun?

Wenn die Dunstabzugshaube laut ist, überprüfen Sie, ob der Abluftschlauch nicht zu lang ist oder zu viele Bögen hat. Wenn Sie interne Geruchs-/Feinstaubfilter verwenden, bevorzugen Sie das Set HR0001, um Geräusche zu reduzieren.

Wie schließe ich die Dunstabzugshaube an die Außenluft an?

Verwenden Sie einen Abluftschlauch mit 125 mm Durchmesser (im Lieferumfang). Befestigen Sie den Stutzen an der Dunstabzugshaube und schließen Sie den Schlauch an. Achten Sie darauf, eine Rückstauklappe zu installieren, um das Eindringen von Kaltluft zu verhindern.

Welche Reinigungsmittel für die Edelstahl-Dunstabzugshaube verwenden?

Verwenden Sie keine Scheuerschwämme oder Scheuermittel. Reinigen Sie mit einem speziellen Edelstahlreiniger oder Seifenwasser mit einem weichen Tuch. Für lackierte Oberflächen verwenden Sie Wachs.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Das Modell AO860RVS hat keine automatische Sättigungsanzeige. Es wird empfohlen, die Fettfilter monatlich zu reinigen und den Kohlefilter einmal jährlich auszutauschen.

Kann ich Zubehör für die Dunstabzugshaube ETNA AO860RVS bestellen?

Ja, Sie können das Umluftkit HR0001, den Kohlefilter HF3001 oder das Filtervlies HF2028 bestellen. Scannen Sie den QR-Code in der Anleitung, um online zu bestellen.

BEDIENUNGSANLEITUNG AO860RVS ETNA

DE Bedienungsanleitung DE 3 - DE 17

EN Instructions for use EN 3 - EN 17

Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme Pictograms used

Belangrijk om te weten - Important à savoir - Wichtig zu wissen - Important information

Ihre Dunstabzugshaube

	Einleitung	4
	Beschreibung	4
	Abluftsystem 5

Gebrauch

Bedienung

6

Pflege

	Reinigen	7
	Fettfilter	8
	Geruchs-/Feinstaubfilter	9
	Beleuchtung	10

Störungen

Was ist, wenn... 11Störungstabelle

11

Installation

	Allgemein	12
	Elektroanschluss	12
	Vorbereitung	13
	Einbaumaße	14
	Montage	14

Passendes Zubehör

Passendes Zubehör 16

Umweltschutz

Entsorgung Gerät und Verpackung 17

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Geräts! Bei der Entwicklung dieses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt.

In diesem Handbuch erfahren Sie, wie Sie Ihr Gerät optimal verwenden. Neben Informationen zur Bedienung finden Sie hier auch Hintergrundinformationen, die bei der Nutzung und Wartung des Geräts hilfreich sein können.

Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und heben Sie diese zum späteren Nachlesen gut auf.

Beschreibung

A Ausschalter
B Ventilatorstufe 1
C Ventilatorstufe 2
D Ventilatorstufe 3
E Beleuchtung

Abluftsysteme

Dieses Gerät kann auf zwei Arten angeschlossen werden.

1. Abluft nach außen.

Die angesaugte Kochluft wird über einen Ablaufschlauch ins Freie abgeleitet. Achten Sie darauf, ein Absperrventil in den Abfluss einzubauen, damit keine kalte Luft durch den Abflussschlauch eindringen kann. Das Gerät kann auf diese Weise frei an die Wand gehängt oder unter einen Schrank montiert werden.

1. Anwendung mit Umluft.

Bei dieser Anwendung wird die Kochluft nicht nach außen abgeleitet. Die verunreinigte Kochluft wird gefiltert und in die Küche zurückgeblasen. Hierfür ist ein zusätzlicher Geruchs-/Feinstaubfilter erforderlich, der für einen optimalen Betrieb regelmäßig ausgetauscht werden sollte.

Achtung! Der Geruchs-/Feinstaubfilter muss separat bestellt werden.

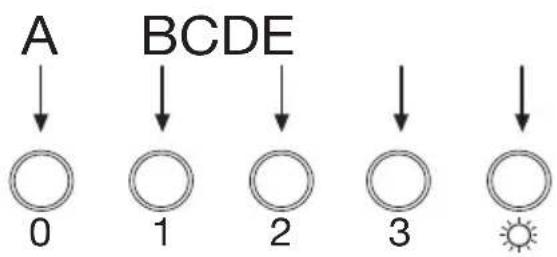

Bedienung

Gebläse ein- und ausschalten

1. Drücken Sie auf die Geschwindigkeitstasten B, C oder D ▶Die Abzugshaube wird auf die entsprechende Stufe geschaltet.

2. Drücken Sie auf die Ausschalttaste A. ▶Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

1. Drücken Sie die Taste für die Beleuchtung E. ▶Die Beleuchtung ist eingeschaltet.
2. Drücken Sie die Taste E für die Beleuchtung erneut. ▶Die Beleuchtung ist ausgeschaltet.

Reinigen

Achtung! Machen Sie das Gerät vor jeder Wartung spannungsfrei, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten.

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt), mit neutralen Reinigungsmitteln, vorzugsweise von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Die regelmäßige Reinigung der Filter gewährleistet eine optimale Leistung und verhindert die Freisetzung von Kochgerüchen, wenn das Gerät nicht in Gebrauch ist.

Reinigen Sie die Fettfilter mindestens 1x monatlich. Bei der Reinigung können Aluminiumteile der Filter durch die benutzten Reinigungsmittel glanzlos werden, besonders dann, wenn sie im Geschirrspüler ausgewaschen werden. Das ist normal.

Filterkassette herausnehmen

1. Schalten Sie das Gerät und die Beleuchtung aus.
2. Drücken Sie den Filter bei der Aussparung nach hinten und klappen Sie die Vorderseite herunter.
3. Nehmen Sie den Filter aus der Haube heraus.

Reinigung

• Die Filter können leicht von Hand gereinigt werden. Reinigen Sie die Filter in einer Spüllauge und spülen Sie diese dann ab. Lassen Sie die Filter anschließend abtropfen und gründlich trocknen, bevor Sie sie wieder einsetzen.
• Sie können die Filter bei Bedarf auch in der Spülmaschine reinigen. Lassen Sie die Filter anschließend abtropfen und gründlich trocknen, bevor Sie sie wieder einsetzen.
• Die Unterseite der Dunstabzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden.

Filterkassette wieder einsetzen

Vergewissern Sie sich, dass die Filter gründlich trocken sind, bevor Sie sie wieder einsetzen. Der Filter ist mit dem Schließmechanismus nach vorne einzusetzen.

1. Öffnen Sie den Schließmechanismus. Die Stifte an der Vorderseite des Filters gleiten dadurch nach innen. Halten Sie beim Einsetzen des Filters den Schließmechanismus in dieser Position.
2. Drücken Sie die Stifte an der Rückseite des Filters in die dafür bestimmten Öffnungen an der Rückseite der Dunstabzugshaube.
3. Klappen Sie den Filter nach oben.
4. Lassen Sie den Schließmechanismus los. Die Stifte an der Vorderseite des Filters kommen heraus und gleiten in die dafür bestimmten Öffnungen an der Vorderseite der Dunstabzugshaube.

Geruchs-/Feinstaubfilter

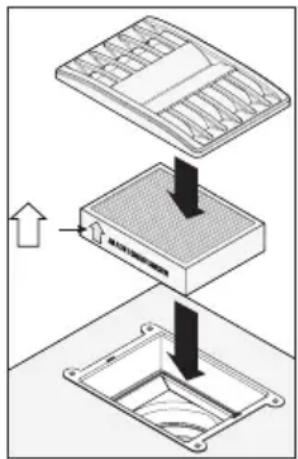

Einsetzen und Auswechseln des Filters in den Filterkasten

• Wenn das Gerät als Umluft-Dunstabzugshaube verwendet wird, verwenden Sie den separaten Filterkasten HR0001, der im Oberschrank installiert wird.
• Mit dem Filterkasten liefert Ihre Dunstabzugshaube eine optimale Leistung. Der verwendete Filter reinigt die Kochdünste von Gerüchen und Feinstaub.

• Sie brauchen den Filter nur einmal im Jahr zu wechseln.

• Entfernen Sie das Abdeckgitter, indem Sie es vorsichtig herausziehen.

• Nehmen Sie den alten Filter aus dem Kasten heraus.
• Setzen Sie den neuen Filter in den Kasten ein. Achten Sie dabei auf den Pfeil an der Seite. Dieser zeigt die Richtung des Luftstroms an.
• Setzen Sie das Abdeckgitter wieder auf den Filterhalter.

Alternativ: Einsetzen und Auswechseln eines internen Kohlefilters

• Wenn das Gerät nicht unter einem Hängeschrank montiert ist, sondern frei an der Wand hängt und nicht nach außen ablaufen kann, müssen Sie alternativ einen Innenfilter einsetzen, um Kochgerüche zu neutralisieren.
• Schneiden Sie das Filtermaterial auf die Größe des Filters zu und befestigen Sie es mit den beiden mitgelieferten Halterungen am Rahmen des Fettfilters, wie in der Zeichnung dargestellt.

• Bitte beachten Sie, dass diese Anwendung einen starken Anstieg des Geräuschpegels verursacht und die Leistung des Geräts deutlich verringert.
• Das Innenfilter sollte alle 3 Monate ausgetauscht werden, da es schneller gesättigt ist.

Wichtig:

• Die Sättigung der Filter hängt von der Nutzungsintensität, den Kochmethoden und der Regelmäßigkeit ab, mit der die Fettfilter gereinigt werden.
• Die eingesetzten Geruchsfilter sind zum einmaligen Gebrauch bestimmt und sollten über den Restmüll entsorgt werden.

Beleuchtung

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Was ist, wenn...

Wenn das Gerät nicht gut funktioniert, bedeutet dies nicht immer, dass es defekt ist. Versuchen Sie erst selbst Abhilfe zu schaffen. Rufen Sie den Kundendienst, wenn nachstehende Empfehlungen nicht helfen.

Achtung

Vor Beginn von Reparaturarbeiten ist das Gerät spannungslos zu machen. Vorzugsweise ziehen Sie den Netzstecker.

Störungstabelle

Störung Ursache Abhilfe
Beleuchtung funktioniert nicht.	Lichtsystem defekt. Das Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.
Dunstabzugshaube macht Lärm.	Abluftführung zu lang oder mit zu vielen Bögen im Kanal.	Ändern Sie den Abluftkanal (siehe Installations-anweisung).
	Interne Geruchs-/Feinstaubfilter eingebaut.	Bei Umluftbetrieb vorzugsweise die Starterset HR0001 verwenden.
Keine Absaugung. Klappe oder	Bedienung defekt.	Rufen Sie den Kundendienst.
	Zuleitung defekt. Rufen Sie den	Kundendienst.
	Die Fettfilter sind verstopft. Reinigen Sie die Fettfilter regelmäßig.

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 125 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen (und auf keinen Fall kleiner).
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.
• Verwenden Sie die Montageschablone zum Markieren der Montagelöcher (falls vorhanden).

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

$$ \mathrm{BRAUN} = \text { Phase L } $$

$$ \mathrm{BLAU} = \text { Phase N } $$

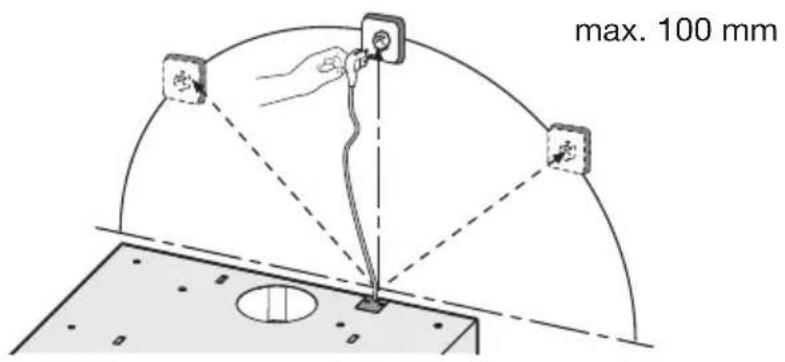

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist. Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

Vorbereitung

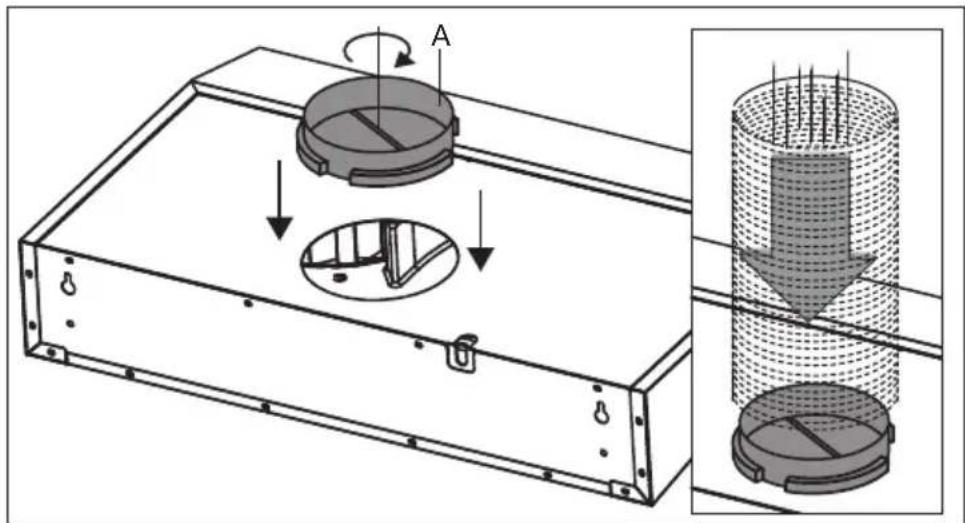

Befestigen Sie den mitgelieferten Flansch (A) an der Haube und bringen Sie der Abluftkanal am Flansch an.

Der Abstand zwischen der Unterseite der Dunstabzugshaube und dem Kochfeld muss mindestens 550 mm betragen. Bei Gaskochmulden muss dieser Abstand mindestens 650 mm betragen.

Montage

Unter einem Küchenschrank

1. Markieren Sie – mit Hilfe der mitgelieferten Schablone – die 4 Befestigungs löcher (A), das Loch für das Anschlusskabel (C) und das Loch für die Abluft (D) an der Unterseite des Küchenschranks.
2. Bohren Sie die Löcher.
3. Ziehen Sie das Anschlusskabel durch das dazugehörige Loch nach oben und schieben Sie den Abluftstutzen durch die Öffnung.
4. Verschrauben Sie die Haube mit den mitgelieferten Schrauben mit dem Boden des Küchenschranks.
5. Schließen Sie das Abluftrohr an die Abluftdüse an.
6. Stecken Sie den Netzstecker in die Steckdose.

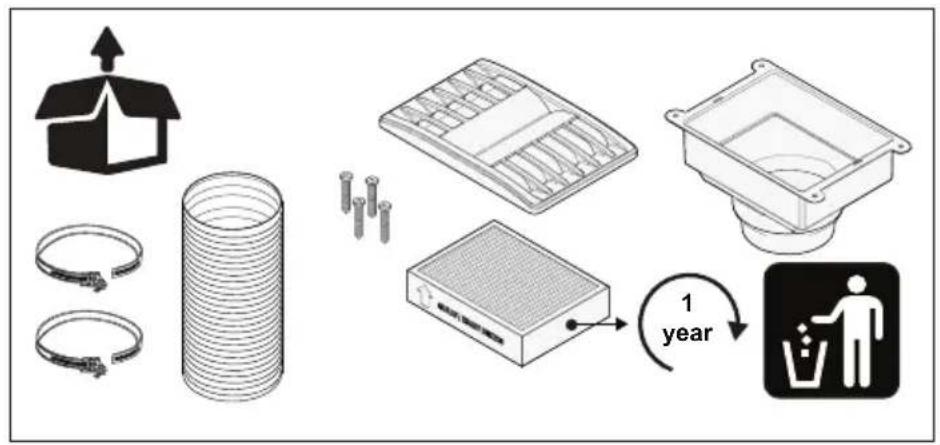

Montage des HR0001 Startersets für Umluft

Den Umluftschalter am Motor NICHT umlegen; der Auslass bleibt nach oben gerichtet.

An der Wand

1. Nehmen Sie die Filter aus der Dunstabzugshaube heraus.
2. Halten Sie die Haube an die Wand.
3. Markieren Sie – durch die Kappe hindurch – die Befestigungslöcher (A) und das Loch (B) zur Sicherung der Haube.
4. Bohren Sie die Löcher und schieben Sie die mitgelieferten Dübel in die Löcher.
5. Drehen Sie die Schrauben in die 2 Befestigungslöcher (A).

Achtung: Drehen Sie die Schrauben soweit ein, dass sie noch 1 cm aus der Wand herausragen.

1. Hängen Sie die Haube an den 2 Befestigungsschrauben auf.
2. Ziehen Sie die Befestigungsschrauben fest an.
3. Ziehen Sie die Sicherungsschraube fest an.
4. Schließen Sie das Abluftrohr an den Abluftstutzen an.
5. Stecken Sie den Netzstecker in die Steckdose.

Für den Umluftbetrieb

Zum Ausblasen des Luftstroms durch das Frontgitter: die Abdeckplatte oben anbringen und den internen Schalter am Motor auf Umluftbetrieb umlegen.

Passendes Zubehör

• HR0001 Starterset mit Anschlussmaterial für Rezirkulation einschließlich Filter für Geruch/Feinstaub.
• HF3001 Geruchs-/Feinstaubfilter zur Verwendung in den Starterset (jährlicher Austausch).

Alternativ (nur bei Montage frei an der Wand)

• HF2028 Filtermatte (wird alle 3 Monate ausgetauscht).

Scannen Sie den QR-Code, um das oben genannte Zubehör für Ihr Gerät zu bestellen.

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Pappe;
  • Polyethylenfolie (PE).

Diese Materialien sind umweltgerecht und nach den einschlägigen behördlichen Vorschriften zu entsorgen.

Warnung! Lassen Sie Kinder aufgrund der Gefahr von Verletzungen oder Ersticken niemals mit Verpackungs-material spielen. Lagern Sie das Verpackungsmaterial sicher oder entsorgen Sie es umweltgerecht.

Das Produkt ist mit einem durchgestrichenen Abfallcontainer gekennzeichnet. Mit diesem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem kommunalen Abfallsammelpunkt oder bei Ihrem Händler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.
