BEDIENUNGSANLEITUNG Corinth Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglich den Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Gas-Spezifikationen 4

Warnhinweise 5

Sicherheitshinweise 6

Gasanforderungen 10

Geräteübersicht 13

Lieferumfang 14

Zusammenbau 15

Inbetriebnahme und Bedienung 18

Dichteitsprüfung 20

Reinigung und Wartung 21

Fehlersuche und Fehlerbehebung 23

Hinweise zur Entsorgung 26

Modellkennung 10039407, 10039408
Beschreibung Gas-Feuerstelle
Gaskategorie | 3B/P(50)
Wärmeeintrag (HS) 13 kW (G30: 946 g/h; G31: 929 g/h)
Gasart / Gasdruck G30 Butan und G31 Propan bei 50 mbar
Injaktor-Durchmesser (Ø)	1,59 mm
Zielländer(Ländercode)	AT, DE, SK, CH
Gasdruckregler	nach EN 16129 zertifiziert(Durchflussrate: max. 1,5 kg/h)
PrimäreLuftregulierung	Fixiert - nicht anpassbar
Gasflasche Standardgasflasche (empfohlen: 4,5-15 kg)
485s180s1195s1min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190min.166R190
Kontakt:	CE0051-21PIN-Nr. 51DM5056
Chal-Tec GmbHWallstraße 1610179 BerlinDeutschland

Hinweis: These Bedienungsanleitung ist nur dann gültig, wenn der Ländercode in der Bedienungsanleitung aufgeführrt ist und sich das Ländersymbol auf dem Gerät befindet.

Dieses Symbol ist im oberen Bereich des Geräts aufgeklebt (nicht entfernen!):

Achtung: Oberfl äche sehr heiß! Nicht berühren!!!

• Dieses Gerät dient ausschließlich dekorativen Zwecken.
• Das Gerät ist nur zur Verwendung im Freien geeignet!
• Dieses Gerät ist nicht den Hausgebrauch geeignet!
• Bewahren Sie die Bedienungsanleitung für den zukünftige Gebrauch auf!
• Modifi zieren Sie das Gerät nicht.
• Bewegen Sie das Gerät nicht, während es in Betrieb ist.
• Drehen Sie nach dem Gebrauch die Gaszufuhr am Gasbehälter ab.
• Zugängliche Geräteile können während der Verwendung sehr heißt werden. Halten Sie keine Kinder fern.
• Das Gerät sollte nicht in Kellern oder unter Erdgleiche verwendet werden.
• Das Gerätarf ausschließlich als Outdoor-Flächenheziehung verwendet werden.

WARNING

Verbrennungsgefahr! Dieses Gerät hat eine offene Flamme. Zum Schutz von kleinen Kindern, ätheren und gebrechlichen Personen sollte ein geeigneter Schutz verwendet werden.

GEFAHR!

Erstickungsgefahr durch Kohlenmonoxid! Dieses Gerät kann geruchloses Kohlenmonoxid erzeugen. Die Verwendung des Geräts in geschlossenen Räumen kann zum Tode führen. Verwenden Sie das Gerät niemals in geschlossenen Räumen, wie einem Volkswagen, Zelt, Auto oder Haus.

ACHTUNG: Dieses Gerät ist mit einem Gasdruckregler, einem fl exiblen Gasschlauch und Klemmen ausgestattet, die verwendet werden müssen. Verwenden Sie niemals einen anderen Typ und halten Sie sich immer an die geltenden nationalen Vorschriften des Bestimmungslandes. Diese Komponenten müssen regelmäß ausgetauscht werden, entsprechend dem auf dem Gehäuse angegebenen Datum oder gemäß den nationalen Vorschriften des Bestimmungslandes. Die Gasfl asche ist nicht im Lieferumfang enthalten und muss, je nach Form des Gasfachs und der Flaschenhalterung, käußlich erworben werden.

SICHERHEITSHINWEISE

Verhalten bei auftrendem Gasperuch

1. Drehen Sie das Gasfl aschenventil zu.
2. Löschen Sie offene Flammen.
3. Unterlassen Sie es, ein Gerät zu zünden.
4. Berühren Sie keine Lichtschalter in der Nähe und verwenden Sie kein Telefon in der unmittelbaren Umgebung.
5. Verlassen Sie den Bereich und rufen Sie von Ihrm Mobiltelefon den Gaslieferanten an.
6. Befolgen Sie die Anweisungen des Gaslieferanten.
7. Sollte der Gaslieferant nicht erreichen sein, wenden Sie sich an die Feuerwehr.

Allgemeine Sicherheitshinweise

WARNING

Brand- und Explosionsgefahr! Die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen, Sicherheitshinweise und Vorsichtsmaßnahmen kann zu Bränden und Explosionen führen, die Sach- und Personenschäden verursachen oder zum Tod führen können.

• Das Gerät ist ausschließlich für die Verwendung im Freien vorgesehen.
  Stellen Sie es niemals auf Tische!
• Eine fehlerhafte Installation, Modifikation, Wartung oder Instandhaltung des Geräts kann zu Sach- und/oder Personenschäden führen. Lesen Sie sich vor der Installation, Verwendung oder Wartung des Geräts die gesamte Bedienungsanleitung und insbesondere alle Warnungen und Sicherheitshinweise durch.

• Wenn die in dieser Bedienungsanleitung angegebenen Hinweise nicht genau befolgt werden, kann dies zu Bränden oder Explosionen führen, wodurch Sach- und oder Personenschäden oder der Tod herbeigeführt werden können.

• Bewahren Sie diese Bedienungsanleitung für die zukünftige Verwendung des Geräts auf. Sollten Sie das Gerät für eine andere Person installieren, belassen Sie die Bedienungsanleitung anschließend bei der betreffenden Person.

• Es mussen die folgenden Mindestabstände zwischen dem Gerät und leicht brennbaren Materialien eingehalten werden: 1,80 m zur Oberseite und 0,90 m zu allen Seiten (einschließlich der Rückseite) des Geräts.
• Stellen Sie das Gerät niemals unter ungeschützte, leicht brennbare Oberflächen.
• Dieses Gerätarf ausschließlich im Freien in ausreichend belufteten Bereichen installiert werden undarf nicht innerhalb von Gebäuden, Garagen oder anderen geschlossenen Bereichen verwendet werden.
• Verwenden Sie das Gerät niemals zum Beheizen von Innenräumen. Giftige Kohlenmonoxiddämpfe konnten sich ansammeln und zum Erstickungstod führen.
• Lassen Sie das Gerät während der Verwendung niemals unbeaufsichtigt.
• Verwenden Sie das Gerät niemals in einem Abstand von weniger als 2,50 m zu Wänden, Objeken oder Gebäuden.
• Das Gerätarf nur dann in Innenräumen gelagert werden, wenn die Gasflasche aus dem Gerät herausgenommen wurde.
• Verwenden Sie zum Schutz ihrer Höhe am besten Schutzhandschuhe, wenn Sie das Gerät bewegen wollen.
• Die vom Hersteller oder Kundendienst versiegelten Bauteile)durfen vom Nutzer unter keinen Umständen verändert werden.
• Lagern und verwenden Sie kein Benzin oder andere brennbare Flüssigkeiten innerhalb eines Radius von 8 Metern zu dieser oder anderen Geräten.
  Lagern Sie keine brennbaren Materialien im Bodengehäuse des Geräts.
• Der Konsum von Alkohol, verschreibungspflichtigen oder nicht verschreibungspflichtigen Medikamenten etc. kann die Fähigkeit beeinträchtigen, das Gerät sicher zusammenzubauen oder zu benutzen.
• Verwenden Sie das Gerät nicht in einer explosionsgeführdaten Umgebung. Stellen Sie safer, dass sich im Einsatzbereich des Geräts keine brennbaren Materialien, Benzin oder andere brennbare Gase und Flüssigkeiten befinden.
• Das Gerätarf niemals von Kindern benutzt werden. Beaufsichtigten Sie Kleinkinder, die sich in der Nähe des Geräts aufhalten.
• Das Gerätarf nicht in Volkswagen oder Booten installiert oder verwendet werden.
• Beachten Sie bei der Verwendung des Geräts die geltenden örtlichen, regionalen und nationalen Bestimmungen. Wenden Sie sich an ihre örtliche Feuerwehr für Informationen über Feuerstellen im Freien.
• Bei der Verwendung des Geräts sind die gleichen Vorsichtsmaßnahmen zu treffen wie bei einem offenen Feuer.

• Verbrennen Sie in dieser Feuerstelle keine festen Brennstoffe wie z. B. Holz, Holzkohlebriketts, Stückholz Kohle, Holzscheite, Treibholz, Abfall, Laub, Papier, Pappe, Sperrholz, lackiertes, gebeiztes oder druckbehandeltes Holz.

• Nehmen Sie keine Veränderungen an dieser Gerät vor.

• Verwenden Sie das Gerät erst dann, wenn es vollständig zusammengebaut wurde und alle Geräteile sicher befestigt und festgeschraubt sind.
• Lagern Sie niemals eine andere Flüssiggasflasche im Umkreis von 3 Metern um das Gerät herum, wenn es in Betrieb ist.
• Verwenden Sie das Gerät nicht in der Höhe von Autos, Lastwagen, Lieferwagen oder Volkswagen.
• Verwenden Sie das Gerät nicht unter Dächern oder in der Höhe von ungeschützten, brennbaren Materialien. Vermeiden Sie es, dass Gerät an Orten mit herabhängenden Ästen oder Büssen zu verwenden.
• Stellen Sie das Gerät nur im Freien auf einer harten, ebenen, nicht brennbaren Oberfläche, wie beispielsweise Beton, Felsen oder Stein, auf. Asphalt oder Schwarzdecke kann für diesen Zweck ungeeignet sein.
• Verwenden Sie das Gerät niemals, wenn irgend ein Geräteil unter Wasser gestanden hat. Wenden Sie sich an den Kundendienst oder an eine qualifizierte Technikfachkraft, um das Gerät inspizieren zu halten und Bestandteile, wie beispelseweise Bedienelemente oder Gasregler, die unter Wasser gestanden haben, ersetzen zu halten.
• Tragen Sie während der Verwendung des Geräts keine breite oder weitere Kleidung.
• Verwenden Sie das Gerät nicht, wenn es windig ist.
• Halten Sie Stromkabel von jeglicher halten Outdoor-Feuerstelle fern.
• Bestimmte Bestandteile des Geräts sind während und unmittelbar nach der Verwendung sehr heißt. Berühren Sie diese Oberflächen erst dann, wenn sie abgekühlt sind. Benutzen Sie hitzeresistente Ofenhandschuhe oder Topflappen, um Verbrennungen zu vermeiden.
• Kinder und Erwachsene sollenen auf die Gefahr, die vonHEYben Oberflächen des Geräts ausgeht, hingewiesen werden und jederzeit einen Sicherheitsabstand zum Gerät einhalten, um Verbrennungen und Kleiderbrand zu vermeiden.
• Hängen oder legen Sie keine Kleidung auf oder in die Höhe des Geräts.
• Schutzvorrichtungen, die bei der Wartung des Geräts entfernt wurden, müssen vor der Inbetriebnahme des Geräts wieder angebracht werden.
• Bewegen Sie das Gerät erst dann an einen anderen Ort, wenn es vollständig abgekühlt ist.
• Beugen Sie sich nicht über das Gerät, während es entzündet wird oder in Betrieb ist.
• Verwenden Sie ausschließlich den im Lieferumfang enthaltenen Gasdruckregler und Schlauch. Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Das Gerätarf nur dann in Innenräumen gelagert werden, wenn die Gasflasche abgeklemmt und aus dem Gerät Herausgenommen wurde und ordnungsgemäß im Freien gelagert wird.
• Versuchen Sie nicht, den Gasregler von der Gasflasche zu trennen oder andere Gasarmaturen zu entfernen, während das Gerät in Betrieb ist.
• Drehen Sie das Gasflaschenventil und den Gasdruckregler immer zu, wenn das Gerät nicht in Betrieb ist.

• Setzen Sie sich nicht auf den Rand des Geräts, während es in Betrieb ist.

• Werfen Sie keine Fremdkörper in die Feuerstelle, während sie in Betrieb ist.

• Lavasteine werden sehr heiß. Halten Sie Kinder und Haustiere fern.
• Es ist äußert wichtig, dass die Ventilkammer der Feuerstelle, die Brenner und Umluftkanäle sauber gehalten werden. Überprüfen Sie das Gerät von jedem Gebrauch auf Verschmutzungen.
• Überprüfen Sie den Gasschlauch vor jeder Verwendung der Gas-Feuerstelle durch Sichtprüfung auf Anzeichen von übermäßigem Abrieb oder Verschleib. Soltte der Schlauch Beschädigungen, Schnitte oder Risse aufweisen, muss dieser vor der nachsten Inbetriebnahme des Geräts ausgetauscht werden. Der Schlauch darf ausschließlich durch einen vom Hersteller empfohlenen Schlauch ersetzt werden.
• Nehmen Sie vor jedem Gebrauch die Lavasteine aus dem Gerät hersaus. Inspizieren Sie den Brenner und seine Komponenten. Sollten diese Verschmutzungen aufweisen, entfern den Sie diese mit einer weichen Bürste und einer Seifenlösung. Inspizieren Sie ebenfalls die Bereiche um den Brenner herum. Schmutz und Fremdkörper, wie beispielsweise Spinnenweben oder Nester, sollenn entfernt werden. Wenn die Brenner beschädigt sind, müssen sie vor der{nachsten Verwendung der Gas-Feuerstelle ersetzt werden.
  Die Brennereinheitarfasschlieblichdurch einen vom Hersteller empfohlenenBrenner ersetzt werden.Verlegen Sie den Schlauch so,dass dieser nicht zur Stolperfalle werden kann.
• Steigen Sie nicht über den Gasschlauch zwischen Gerät und Gasfl asche.
• Stellen Sie vor der Installation sicher, dass die örtlichen Versorgungsbedingungen (Gasart und Gasdruck) mit den Geräteanforderungen kompatibel sind.
• Der Anschluss des Geräts muss gemäß den nationalen Bestimmungen erfolgen.
• Jegliche Luftzufuhr muss gemäß den nationalen Bestimmungen erfolgen.

WARNING

Brand- und Explosionsgefahr! Wenn die nationalen Bestimmungen es erfordern, ist es notwendig, den fl exiblen Schlauch zu ersetzen.

GASANFORDERUNGEN

Warnhinweise zum Umgang mit Propangas (Flüssiggas)

• Flüssiggas ist brennbar und bei unsachgemäßer Handhabung gefährlich. Beachten Sie die Eigenschaften von Propangas undlesen Sie sich die jeweiligen Hinweise durch, bevor Sie ein Flüssiggas-Produkt verwenden.

Eigenschaften von Propangas: brennbar, unter Druck explosiv, schwerer als Luft und setzen sich in niedrigen Bereichen in Lachen ab. In seiner tatsächlichen Form hat Propangas keinen Geruch. Zu ihrer Sicherheit, wird für gewöhnlich ein Geruchsstoff zugesetzt. Direkter Hautkontakt mit Propangas kann zu Verbrennungen führen. Propangas ist hochentzündlich und bei unsachgemäßer Handhabung gefährlich.

Sicherheitshinweise zum Umgang mit Flüssiggasflaschen

• Gasflaschen müssen im Freien in gut belufteten Bereichen außerhalb der Reichweite von Kindern gelagert werden.
  Vom Gerät getrennte Gasflaschen müssen mit fest installierten Gewindeventilstopfen versehen sein und dürfen sich nicht in Gebäuden, Garagen oder anderen geschlossenen Bereichen befinden.
• Verwenden Sie niemals eine Gasflasche mit beschädigtem Gehäuse, Ventil, Kragen oder Standfuß.
• Verbeulte oder verrostete Gasflaschen können gefährlich sein und sollenen vor dem Gebrauch von Ihr Propangaslieferanten überprüft werden.
  Die Flüssiggasflasche muss fur die Dampfentnahme ausgelegt sein.
• Die Flüssiggasflasche muss über einen Kragen zum Schutz des Gasflaschenventils verfügen.
• Flüssiggasflaschen)dürfen nicht fallen gelassen oder grob behandelt werden.
• Lagern Sie Gasflaschen niemals an Orten, an denen Temperaturen über 50^ erreicht werden können.
• Lagern Sie Flüssiggasflaschen nicht in direktem Sonnenlicht oder in der Nähe einer Wärmequelle oder Verbrennungsequelle.
• Bewahren Sie Gasflaschen niemals in einem aufgezepteten Auto oder Kofferraum auf. Durch die Hitze steigt der Gasdruck an, wodurch sich das Überdruckventil öffnen und Gas austreten kann.
• Setzen Sie die Staubschutzkappe auf den Auslass des Gasflaschenventils, wenn die Gasflasche nicht in Gebrauch ist. Verwenden Sie ausschließlich die Art von Staubschutzkappe, die mit dem Gasflaschenventil mitgeliet wurde. Andere Arten von Kappen oder Stopfen können zum Austreten von Propangas führen.
• Lagern Sie Ersatz-Gasflaschen niemals unterhalb oder in der Nähe des Geräts.

• Achten Sie daraufuf, dass Flüssiggasflaschen maximal zu 80% des Gesamtvolumens mit Gas befüllt werden.

• Wenn die oben genannten Hinweise nicht genau befolgrt werden, kann dies zu Sach- und/oder Personenschäden und dem Tode führen.

• Flüssiggasflaschen sollenausschließlich von einem zertifizierten Flüssiggashandler befindt werden.
• Der Gasdruckregler ist auf den Gasdruck des jeweiligen Landes eingestellt. Der Ausgangsdruck des Reglers entspricht dem Gasdruck des jeweiligen Landes.
• Versuchen Sie niemals,这点 Gerät an das in sich geschlossene Flüssiggassystem eines Wohnwagens, Wohnmobils oder Houses anzuschreiben.
• Verwenden Sie für den Anschluss des Geräts an eine Flüssiggasflasche immer den im Lieferumfang enthaltenen Schlauch und Gasdruckregler. Schließen Sie das Gerät niemals an eine ungeregelte Flüssiggasversorgung an.
• Wenden Sie sich für Ersatzteile an den Kundendienst.
• Öffnen oder schreiben Sie das Gasflaschenventil ausschließlich mit der Hand. Verwenden Sie hierfür niemals Werkzeuge. Wenn sich das Ventil nicht von Hand drehen{lsst, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an einen zertifizierten Gastechniker. Gewaltanwendung oder Reparaturversuche konnen zu Bränden und Explosionen führen.

Hinweise zum Anschluss der Gasflasche an das Gerät

• Verwenden Sie ausschließlich die vom Hersteller empfohlene Gasart und Gasflasche.
• Das Gerät ist mit einem Gasdruckregler, einem flexiblen Gas-Gummischlauch und Schellen ausgestattet, die den im Bestimmungsland geltenden nationalen Vorschriften entsprechen.
• Das Gerät muss ausgestattet sein mit einem zugelassenen Gasdruckregler (zugelassen für eine Betriebstemperatur von mindestens 50^ ) gemäß EN-Norm (siehe Angaben zum erforderlichen Gasdruck im Abschnitt „Gas-Spezifikationen“ sowie die Beschreibung zum Anschluss des Gasdruckreglers am Ein- und Auslass gemäß den geltenden nationalen Vorschriften im Abschnitt „Zusammenbau“) und einem flexiblen Gasschlauch gemäß EN 16436-1 (mit einem geeigneten Innendurchmesser entsprechend dem Anschluss am Gaseinlass gemäß der geltenden nationalen Bestimmungen) mit einer Länge von max. 2 m und zugelassen für eine Betriebstemperatur von mindestens 60^ ). Ersetzen Sie den Gasdruckregler, den flexiblen Gas-Gummischlauch und die Schellen ausschließlich durch vom Hersteller empfohlene Ersatzteile. Der Gasdruckregler sollte mindestens alle 10 Jahre ausgetaucht werden.
• Gehen Sie sorgsam mit dem flexiblen Gasschlauch um. Achten Sie daraufuf, dass er nicht verdrecht oder abgeknicht wird. Verwenden Sie niemals einen beschädigten Gasdruckregler.
• Schlieben Sie das Gerät niemals an eine unregulierte Gasquelle an (die Verwendung eines Gasdruckreglers ist zwingend erforderlich).

• Wenn das Gerät nicht verwendet wird, drehen Sie das Gasflaschenventil auf „OFF" (Aus).

• Der flexible Gasschlauch muss vorsichtig in das Gasflaschenfach eingeführt werden. Achten Sie darauf, dass er damit nicht verdreht wird.

• Führren Sie nach dem Anschluss einer Gasflasche immer eine Dichteitsprüfung der Gasanschlüsse mithilfe einer Seifenlösung durch. Wenn sich Blasen bilden, deutet dies auf ein Leck hin. Verwenden Sie das Gerät nicht, bis Sie das Leck behoben haben. Führren Sie niemals eine Dichteitsprüfung mit offener Flamme durch! Dies ist strengstens verboten und gefährlich!
• Wechseln Sie Gasflaschen immer in einem gut belufteten Bereich im Freien, in sicherer Entfernung zu Zündquellen, aus.

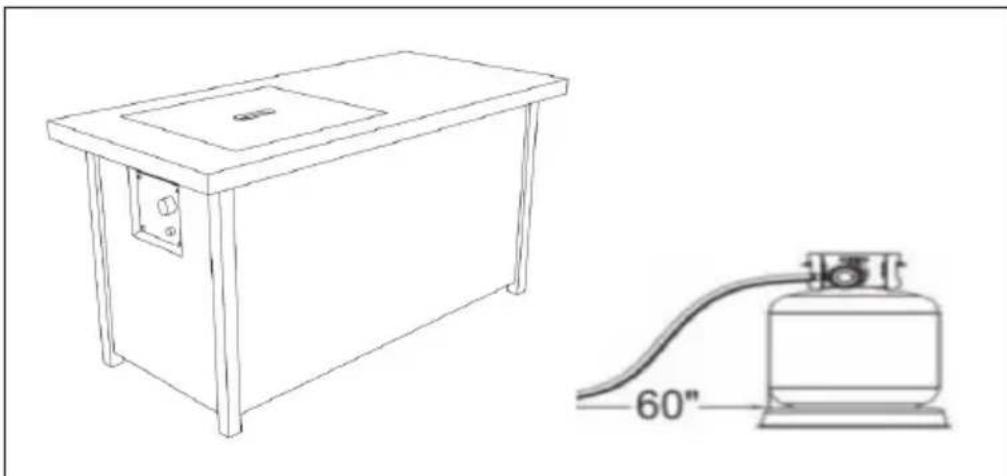

• Stellen Sie die Gasflasche in einer Entfernung von 60 Zoll (ca. 1,50m ) zur Gas-Feuerstelle auf (siehe nachfolgende Abbildung).

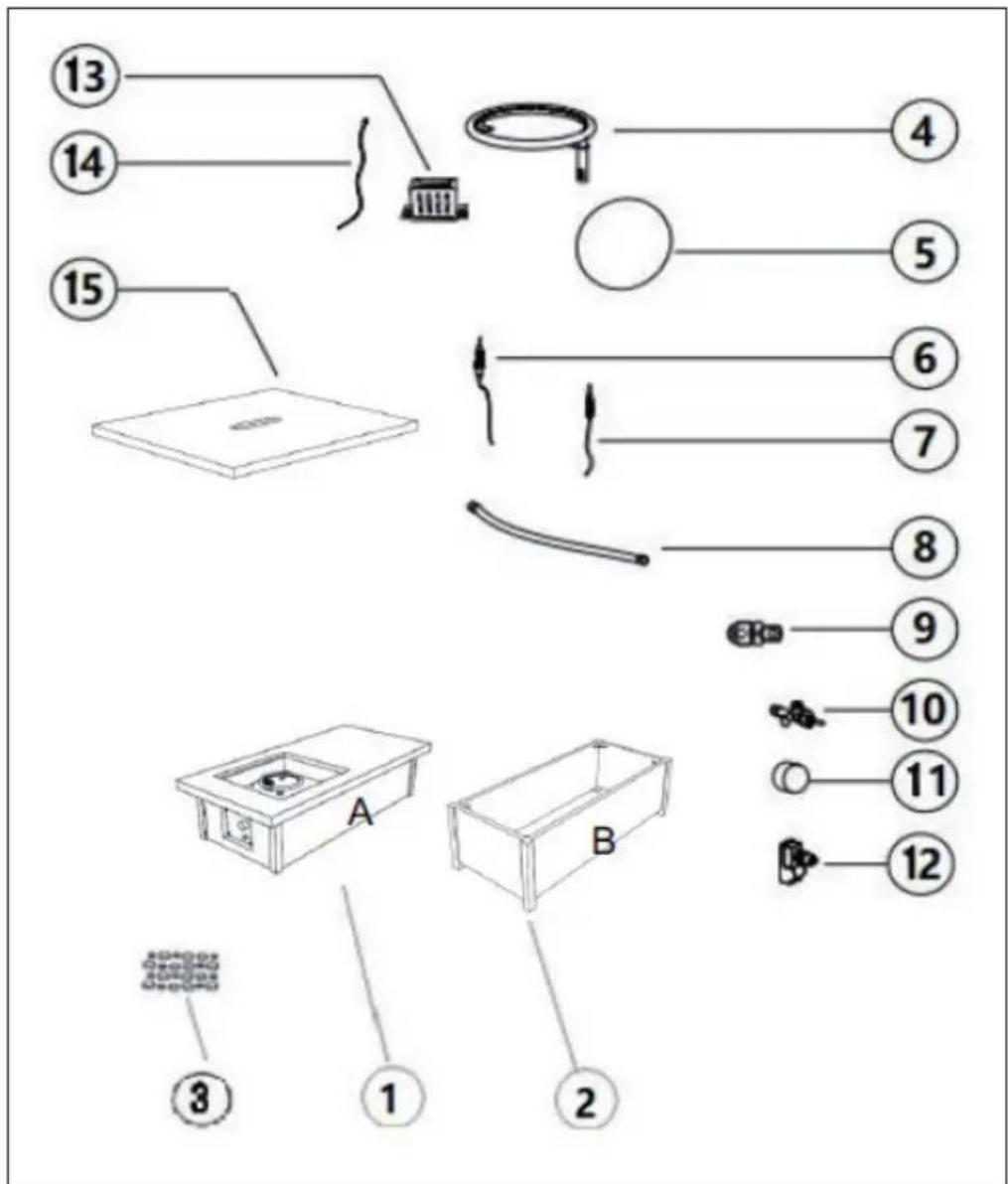

GERÄTEÜBERSICHT

1Gehäuseteil A 1 Stk. 9 Injektor 1 Stk.
2Gehäuseteil B 1 Stk. 10 Gasventil 1 Stk.
3Lavasteine 1 Stk. 11 Kontrollregler				1 Stk.
4Brenner 1 Stk. 12 Impuls-Zündung				1 Stk.
5Feuerschale 1 Stk. 13 Zündschirm				1 Stk.
6Zündstift				1Stk.	14Erdungskabel
7Thermoelement				1Stk.	15Deckel
8Wellschlauch				1Stk.

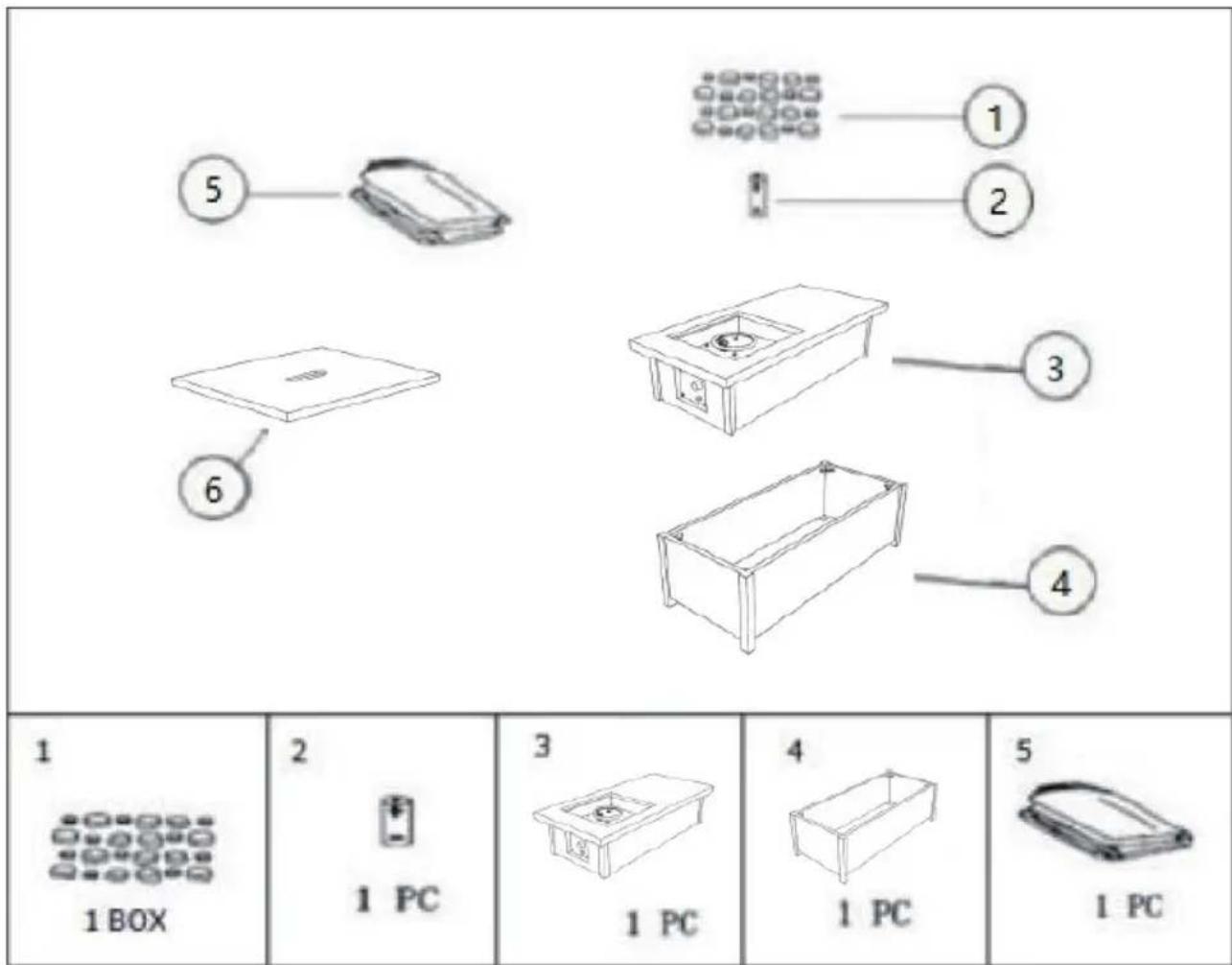

LIEFERUMFANG

1 La	vastine 1 Box 4 Gehäuseteil B	1 Stk.
2	Batterie (AA) - nicht enthalten	1 Stk.	5	Schutzabdeckung	1 Stk.
3	Gehäuseteil A 1 Stk. 6 Deckel 1 Stk.

AA	BB	CC	DD	AA	16 x 50 Schraube 4 Stk.
				BB	16 Mutter 4 Stk.
				CC	Unterlegscheibe 8 Stk.
				DD	Schraubenschlüssel 1 Stk.

Hinweis: Vergewissern Sie sich vor dem Zusammenbau, dass alle benötigten Teile im Lieferumfang vorhanden sind. Sollte ein Teil fehlen oder beschädigt sein, beginnen Sie nicht mit dem Zusammenbau des Produkts und wenden Sie sich umgehend an den Kundendienst.

ZUSAMMENBAU

Für die Montage erforderliche Werkzeuge (nicht im Lieferumfang enthalten): Kreuzschlitzschraubendreher

1	2
Befestigen Sie das Gehäuseteil B mit 4 Schrauben (M6 x 50), 4 Muttern und 8 Unterlegscheiben am Gehäuseteil A.	Drehen Sie das montierte Gehäuse so, dass es richtig herum stehen.

• Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
• Wenn Sie den Karton bereits geöffnet und alle Verpackungen entfernt haben, ignorieren Sie die Schritte 1 und 2. Gehen Sie direkt zu Schritt 3.

Schritt 1

1. Öffnen Sie den Karton und entnehmen Sie alle Bestandteile. Stellen Sie sicher, dass der Lieferumfang vollständig ist.
2. Entfernen Sie den Karton und achten Sie darauf, dass kein Zubehör im Karton verbleibt.
3. Entfernen Sie das gesamte Verpackungsmaterial, bis auf das Wabenpapier, das sich um die Feuerschale herum befindet.

Schritt 2

1. Legen Sie die Feuerschale umgedreht auf einen ebenen Untergrund.
2. Entfernen Sie das gesamte Wabenpapier, das sich um die Feuerschale herum befindet.

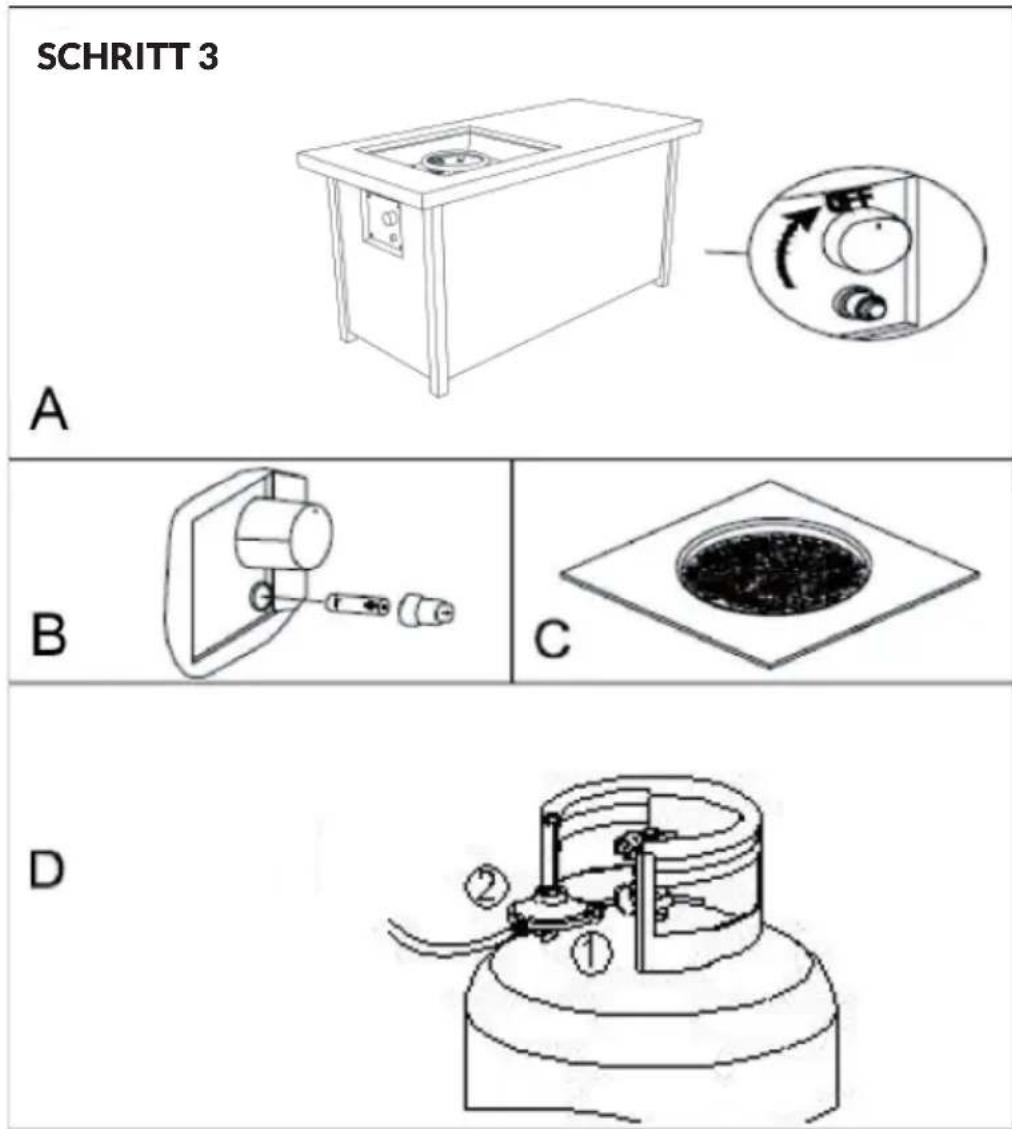

Schritt 3

1. Überprüfen Sie vor der Verwendung des Geräts alle Bestandteile. Stellen Sie vor dem Zusammenbau sicher, dass sich das Gasflaschenventil in der Position „OFF" (Aus) befindet (siehe Abbildung A auf der{nachsten Seite).

2. Entfernen Sie die Plastikfolie von der Batterie. Schrauben Sie die Gummikappe des elektrischen Zünders ab und legen Sie die AA-Batterie in das Batteriefach ein. Stellen Sie safer, dass der Pluspol (+) in Richtung der Gummikappe zeigt. Schrauben Sie die Gummikappe wieder fest auf das Batteriefach (siehe Abbildung B).

3. Legen Sie die Lavasteine mittig auf die Oberseite der Feuerschale (siehe Abbildung C).

4. Bedecken Sie nicht den Zündschirm, wenn Sie die Lavasteine in die Feuerschale legen. Achten Sie immer daraufuf, dass der Zündschirm sightbar ist. Schlieben Sie den Gasdruckregler an die Gasflasche an (siehe Abbildung D).

① Drehen Sie das Gasflaschenventil im Uhrzeigersinn, um die Gaszufuhr an der Gasflasche zu schlieben.
② Drehen Sie die Gasdruckregler-Kupplung nur per Hand im Uhrzeigersinn. Vergewissern Sie sich, dass sie fest sitzt.

Hinweis: Der Zündschirm muss jederzeit frei und ungehindert zugänglich sein, um einen ordnungsgemäßen Betrieb zu gewährleisten.

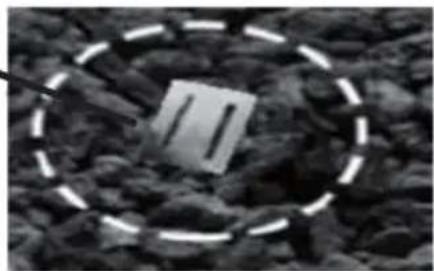

Hinweis: Legen Sie keine Lavasteine auf den Zündschirm. Achten Sie darauf, dass der Zündschirm jederzeit sightbar ist.

Zündschirm

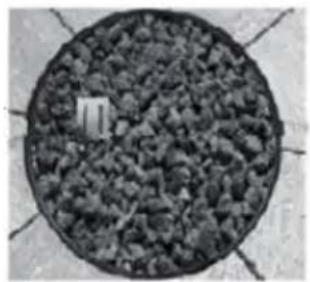

Hinweis: Der Brenner der Feuerschale muss vollständig mit Lavasteinen bedeckt sein. Andernfalls konnten die Flammenerstickt werden (fur die richtige Positionierung siehe Abbildungen rechts).

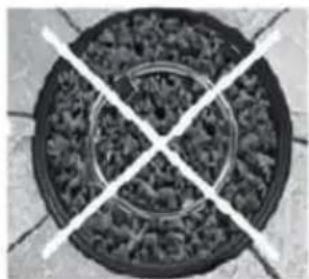

RICHTIG FALSCH

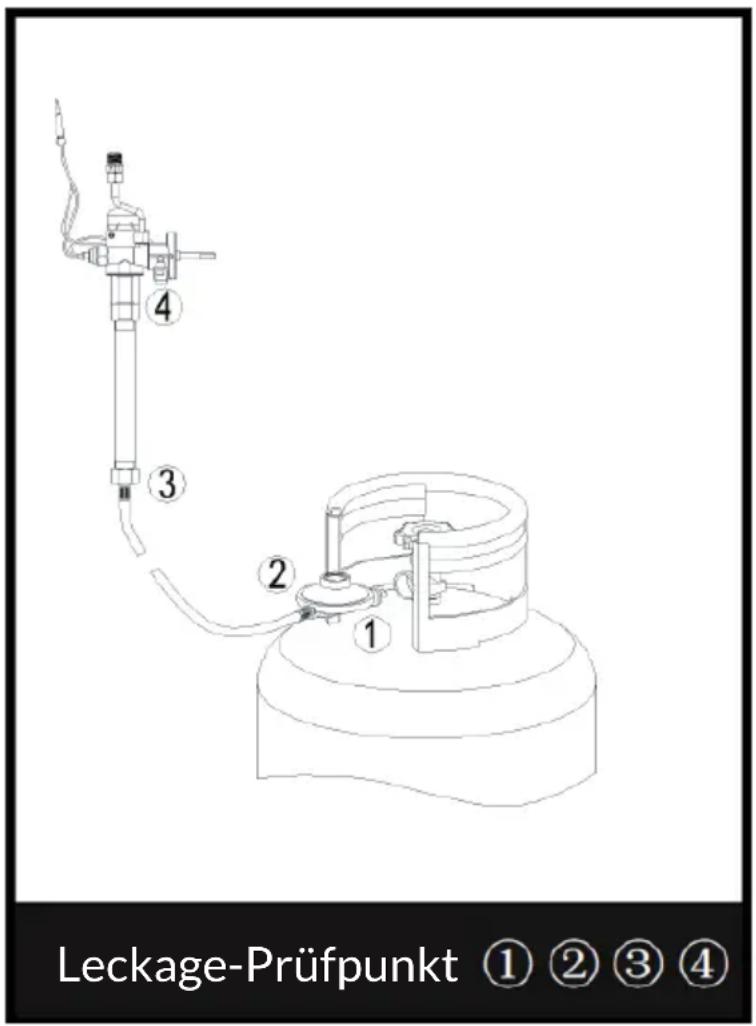

Dichttheitsprüfung

Führer Sie die Dichttheitsprüfung ausschließlich in einem gut belufteten Bereich im Freien durch, wo keine Funkenbildung auftreten kann. Entfernen Sie die Batterie aus dem Zünder. Öffnen Sie das Gasflaschenventil vollständig (gegen den Uhrzeigersinn). Stellen Sie den Regler des Geräts in die Position „OFF" (Aus). So setzen Sie den Schlauch unter Druck. Prufen Sie alle Anschlüsse mit einer Seifenlösung auf Dichtheit, bevor Sie das Gerät entzünden. Wenn ein Leck gefunden wird, schließen Sie das Gasflaschenventil und verwenden Sie das Gerät erst dann wieder, wenn das Leck behoben wurde.

INBETRIEBNAHME UND BEDIENUNG

VorderVerwendung

• Lesen Sie sich die gesamte Bedienungsanleitung aufmerksam durch.
• Stellen Sie sichere, dass der Lieferumfang vollständig ist.
• Bewahren Sie die Bedienungsanleitung für die zukünftige Verwendung auf.

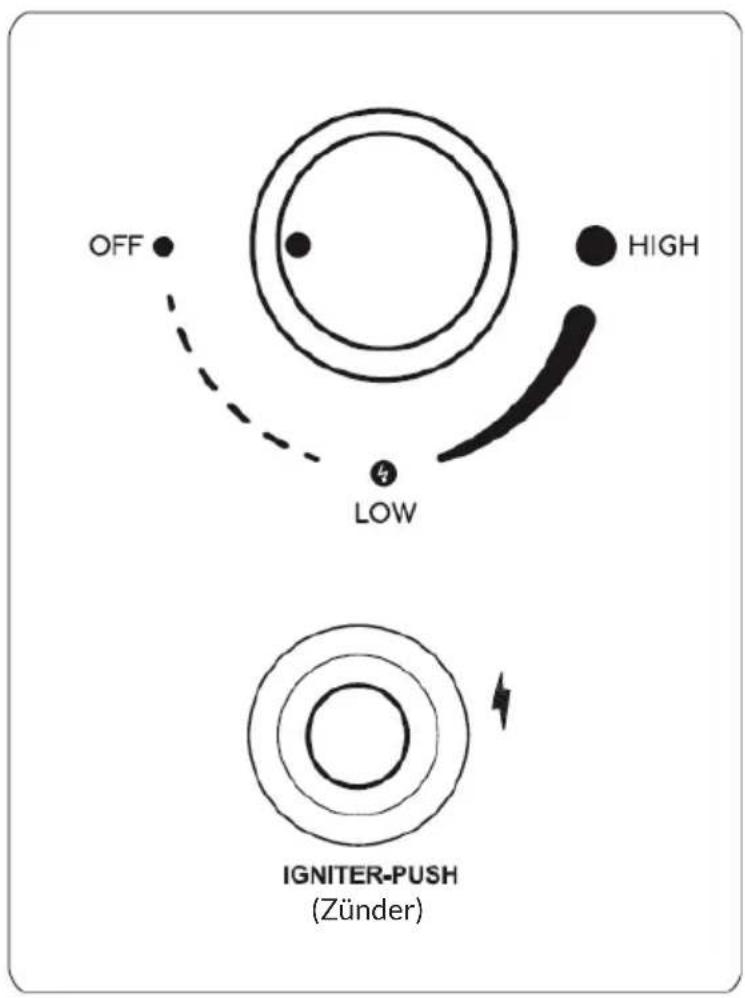

Einschalten (Flamme zünden)

Inspizieren Sie vor jeder Verwendung den Gasschlauch. Ersetzen Sie den Schlauch, wenn Schnitte, Beschädigungen oder Abnutzungsercheinungen vorhanden sind.

(1) Drehen Sie das Gasflaschenventil gegen den Uhrzeigersinn, um die Gaszufahr zu öffnen.
(2) Schlieben Sie die Tur des Gasflaschen behalters der Gas-Feuerstelle.
(3) Entzünden Sie die Gas-Feuerstelle wie nachfolgend beschreiben:

1. Halten Sie den elektrischen Zünder gedrückt. Drücken Sie gleichzeitig den Kontrollregler und drehen Sie diesen gegen den Uhrzeigersinn in die Position „LOW" (Niedrig). Halten Sie den Kontrollregler weiterhin gedrückt, um den Brenner zu entzünden.
2. Lassen Sie den elektrischen Zünder nach der Zündung los. Halten Sie den Kontrollregler für weitere 45 Sekunden gedrückt.
3. Sollte die Zündung nicht innerhalb von wichtigen Sekunden erfolgen, drehen Sie den Kontrollregler in die Position „OFF" (Aus). Warten Sie 5 Minuten und wiederholen Sie dann den Zündvorgang wie oben beschreiben.

VORSICHT

Brand- und Verletzungsgefahr! Wenn der Brenner bei geöffnetem Ventil nicht zündet, strömmt weiterhin Gas aus dem Brenner und kann sich versehentlich entzünden, wodurch Verletzungsgefahr besteht.

• Achten Sie auf die Flammenhöhe, wenn das Gerät entsetzt ist.
  Die Flamme sollte eine gelbe/blaue Färbung haben und zwischen 5 und 25cm hoch sein.

Ausschalten (Flamme loschen)

1. Drehen Sie den Kontrollregler im Uhrzeigersinn in die Position „OFF" (Aus).
2. Drehen Sie das Gasfl aschenventil in die Position "OFF" (Aus).
3. Lassen Sie das Gerät vollständig abkühlen, bevor Sie es bewegen (mindestens 30 Minuten).

Erneut entzünden

1. Drehen Sie den Kontrollregler in die Position „OFF" (Aus).
2. Warten Sie mindestens 5 Minuten, damit sich das Gas vollständig verfluchtigen kann, bevor Sie erneut versuchen, den Brenner zu zünden.
3. Wiederholen Sie die Schritte des Abschnitts „Einschalten (Flamme zünden)”.

DICHTHEITSPRÜFUNG

Prüfen Sie niemals mit einer Flamme oder während des Rauchens auf Gaslecks. Dieses Gerät muss regelmäß auf Lecks überprüft werden. Eine sofortige Überprüfung ist erforderlich, wenn Gaseruch auftritt.

• Stellen Sie eine Seifenlösung her, die zu 1 Teil aus Spülmittel und zu 3 Teilen aus Wasser besteht. Die Seifenlösung kann mit einer Flasche, einer Bürste oder einem Lappen auf die in der Abbildung (unter) dargestellt Leckage-Prüfpunkte aufgetragen werden.
• Das Gasflaschenventil sollte sich zum Zeitpunkt der Dichteitsprüfung in der Position „OFF" (Aus) befinden. Sobald die Seifenlösung auf die Gasanschlüsse aufgetragen wurde, muss das Gasflaschenventil in die Position „ON" (Ein) gedreht werden.
• Im Falle eines Lecks bilden sich in der Seifenlösung Seifenblasen.
• Sollte ein Gasleck auftreten, damit das Gerät nicht verwendet werden. Sobald ein Leck auftritt (und im Falle eines Brandes), ist die Gaszufuhr zu unterbrechen und das Gerät zu untersuchen und zu reparieren, bevors erneut verwendet wird. Ziehen Sie eventuell undichte Anschlüsse fest, schalten Sie die Gaszufuhr ein und prufen Sie erneut auf Lecks.
• Falls notwendig, ersetzen Sie die Dichtungen (gemäß EN 549 Klasse B2) oder das zur Gewährleistung der Dichtheit verwendete Material (gemäß EN 751-1 Klasse 1).

REINIGUNG UND WARTUNG

Damit Sie lange Freude an Ihr hem Gerät haben, ist eine regelmäßige Wartung des Geräts erforderlich. Beachten Sie hierbei Folgenden:

• Das Gerät sollte mindestens einmal im Jahr von einem hierfür qualifzierten Techniker überprüft werden. Je nach Verwendung des Geräts kann eine tatsächere Reinigung erforderlich sein.
• Alle Schutzvorrichtungen, die zur Wartung des Geräts entfernt wurden, müssen vor der Inbetriebnahme wieder angebracht werden.
• Halten Sie die äußerten Geräteoberflächen sauber und frei von brennbaren Materialien.
• Verwenden Sie zur Reinigung warmes Seifenwasser. Verwenden Siemials brennbare oder atzende Reinigungsmittel.

• Achten Sie bei der Reinigung daraufuf, dass der Bereich um die Brennereinheit immer trocken bleibt. Wenn der Gasregler in irgendeiner Weise mit Wasser in Berührung gekommen ist, versuchen Sie niemals, das Gerät zu verwenden. Er muss ausgetauscht werden.
  Die Umluftkanäle des Brennes und der Gasflaschenbehälter müssen jederzeit sauber gehalten werden.
  Die Luftzufuhrarf nicht behindert werden. Halten Sie Regler, Brenner und Umluftkanäe sauber. Anzeichen fur eine mögliche Verstopfung sind unter anderem:

• Gaseruch mit extrem gelber Flammenspitze/das Gerät glüht übermäßig ungleichmäßig/das Gerät verursacht Knallgeräusahe;

• Spinnen und Insekten können sich im Brenner oder in den Brenneröffnungen einnisten. Dadurch können gefährliche Bedingungen entstehen, die den Gebrauch des Geräts unsicher machen. Reinigen Sie die Brenneröffnungen mit einem Pfeifenreiniger. Druckluft kann damit halten, keinere Partikel zu entfernen.

• Kohlenstoffablagerungen stellen eine Brandgebung dar. Entfernen Sie Kohlenstoffablagerungen mit warmem Seifenwasser.

• Sobald sich der Brenner und die Lavasteine vollständig abgekühlt haben, erhöhen Sie diese aus der Feuerschale hereaus und entfern den Sie Flecken, Schmutzpartikel und Erde mit einer weichen Bürste. Wischen Sie mit einem weichen Tuch nach.

• Reinigen Sie die Feuerschale und legen Sie anschließend die Lavasteine wieder in die richtige Position.
• Für eine gründliche Reinigung kann ein Staubsauger verwendet werden.

Hinweis: In Gegenen mit salzhaltiger Luft (z. B. in Meeresnähe) tritt Korrosion schneller auf als gewöhnlich. Überprüfen Sie korrodierte Stellen regelmäßig und reparieren Sie diese umgehend. Hartnäckige Flecken, Verfährungen und Rost können entstehen, wenn das Gerät extremen Bedingungen ausgesetzt ist. Achten Sie daraufuf, dass kein Pulver oder Lösungsmittel mit lackierten Komponenten oder Kunststoffeilen in Berührung kommt, da dies zu Schäden am Gerät führen kann. Nach längerem Gebrauch kann es zu einer gewissen Verfährung des Gerätskommen. Dies ist normal.

• Stellen Sie sich, dass sich beiden Regler für die Gaszufuhr jeweils in der Position „OFF" (Aus) befinden, bevor Sie die Batterie austauschen (siehe hierzu Schritt 3 des Abschnitts „Zusammenbau").
• Kontaktieren Sie für Informationen zum Austausch von Schläuchen, Thermoelementen, Zündern, Lavasteinen etc. den Hersteller oder den Kundendienst.

Hinweis: Verwenden Sie niemals vom Hersteller nicht zugelassene Ersatzteile. Verwenden Sie ausschließlich Original-Ersatzteile und -Komponenten. Andernfalls kann dies zum Erlöschen der Gewährleistung führen und es konnen unsichere Betriebszustände auftreten.

Lagerung (nach dem Gebrauch)

• Drehen Sie den Kontrollregler in die Position „OFF" (Aus).
• Drehen Sie das Gasflaschenventil in die Position „OFF" (Aus).
• Lagern Sie das Gerät an einem kühlen, trockenen Ort, der vor direkter Sonneneinstrahlung geschützt ist. Lagern Sie das Gerät aufrecht stehend in einem vor direkten Wettereinflüssen (Regen, Hagel, Schnee, Staub und Schmutz) geschützten Bereich.
• Decken Sie das Gerät bei Bedarf ab, um die äußerten Oberflächen zu schützen und Ablagerungen in den Umluftkanänen zu vermeiden.

Hinweis: Warten Sie, bis sich das Gerät vollständig abgekühlt hat, bevor Sie es abdecken.

Bei längerem Nichtgebrauch und Transport

Wenn Sie das Gerät langere Zeit nicht verwenden oder es transportieren möchten:

• Drehen Sie den Kontrollregler in die Position „OFF" (Aus).
• Trennen Sie die Gasflasche ab und bringen Sie diese an einen gut belufteten Ort im Freien. Lagern Sie die Gasflasche nicht an einem Ort, an dem Temperaturen über 50^ erreicht werden können.
• Lagern Sie das Gerät an einem kühlen, trockenen Ort, der vor direkter Sonneneinstrahlung geschützt ist. Lagern Sie das Gerät aufrecht stehend in einem vor direkten Wettereinfüssen (Regen, Hagel, Schnee, Staub und Schmutz) geschützten Bereich.
• Decken Sie das Gerät bei Bedarf ab, um die äußeren Oberflächen zu schützen und Ablagerungen in den Umluftkanänen zu vermeiden.

Hinweis: Warten Sie, bis sich das Gerät vollständig abgekühlt hat, bevor Sie es abdecken.

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Mögliche Ursache	Mögliche Lösung
Brenner zündet nicht. Der	Kontrollregler befindet sich nicht in der Maximalposition (große Flamme).	Drehen Sie den Kontrollregler in die Maximalposition (große Flamme).
	Das Gasflaschenventil ist zugedreht. Oder: Die Gasflasche ist leer.	Öffnen Sie das Gasflaschenventil. Ersetzen Sie die Gasflasche.
	Der Injaktor (Einspritzdüse) ist verstopft.	Reinigen Sie den Injaktor oder tauschen Sieihn aus.
	Niedriger Gasdruck Erszen Sie die Gasflasche durch eine neue.
	Luft im Gaskreislauf Öffnen Sie die Gaszufuhr und entlüften Sie die Gasleitung (indem Sie den Kontrollregler drücken) für max. 1 Minute, oder bis Sie Gas rieren.
	Zünder Funktioniert nicht.	Entzünden Sie den Brenner mit einem Streichholz. Tauschen Sie die Batterie aus oder ersetzen Sie den Zünder.
Problem Mögliche Ursache	Schmutzablagerungen im Brennerbereich.	Reinigen Sie den Brennerbereich.
	Niedrige Flamme oder kein vollständiger Flammenring um den Brenner herum. Niedriger Gasdruck.	Die Flammenspreizerlöcher sind teilweise verstopf. Reinigen Sie den Brenner.
	Thermoelement Funktioniert nicht richtig.	Ersetzen Sie das Thermoelement.
	Niedriger Gasdruck. Ersetzen Sie die Gasflasche durch eine neue.
Brennerflamme ist schwach.Hinweis: Verwenden Sie das Gerät nicht bei Temperaturen unter 5 °C.	Die Außentemperatur istHigher als 5 °C und die Gasflasche ist zu weniger als 25 % gefüllt.	Ersetzen Sie die Gasflasche durch eine neue.
	Gasschlauch ist verbogen oder abgeknicht.	Begradigen Sie den Gasschlauch und führen Sie eine Dichteitsprüfung an der Gasleitung durch.
	Kontrollregler befindet sich in der Maximalposition (große Flamine).	Drehen Sie den Kontrollregler in die Position „OFF“ (Aus). Schließen Sie das Gasflaschenventil. Lassen Sie das Gerät abkühlen und überprüfen Sie den Brenner und die Brenneröffnungen auf Verstopfungen.
Kohlenstoff-ablagerungen	Verschmutzung oder Film auf dem Brenner	Reinigen Sie den Brenner.
Problem|Mögliche Ursache|Mögliche Lösung
Flammenrückschlag (Flamme im Brenner)	Die Brenneröffnungen sind verstopft.	Bringen Sie den Kontrollkopf in die Position „OFF“ (Aus). Schließen Sie das Gasflaschenventil. Warten Sie 2 Minuten und befolgen Sie die Anleitung für den Zündvorgang. Versuchen Sie den Brenner erneut zu zünden. Sollte das Problem weiterhin bestehen,kontaktieren Sie den Hersteller.
Dichter schwarzer Rauch	Verstopfung im Brenner	Drehen Sie den Kontrollregler in die Position „OFF“ (Aus), halten Sie das Gerät auf Raumtemperatur abkühlen,entfernen Sie die Verstopfung und reinigen Sie die Brennerinnen und außen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

MISE EN MARCHE ET UTILISATION

Avant l'utilisation

FABRICANT ET IMPORTATEUR (GB)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
