BEDIENUNGSANLEITUNG VV-FPWG-Y-17*6 Vevor

Model:VV-FWG-FX248/VV-FWG-FX3810.5

NO.	PIC	DESC	QTY
A		Long Glass Panel	2 pcs
B		Short Glass Panel	2 pcs
C		Glass Top Holder	4 pcs
D		Glass Bottom Holde	4 pcs
E		Screwdriver	1 pcs

Model:VV-FWG-FX248/VV-FWG-FX3810.5

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

FEUERSTELLEN-FLAMMENSCHUTZ

MODELL:VV-FPWG-Y-17*6 /VV-FPWG-Y-23*8/VV-FPWG-Y-26*6 /VV-FWG-FX1515 / VV-FWG-FX248 /VV-FWG-FX3810.5

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

• Vermeiden Sie, dass Kinder Bootsanhängerführer benutzen. Und die Produkt ist kein Spielzeug. Lassen Sie Kinder nicht spielen.

• Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten
  • Vorsichtsmaßnahmen bei der Montage.

• Montieren Sie das Gerät nur gemäß dieser Anleitung. Durch unsachgemäße Montage können Gefahren entstehen.

• Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.

• Halten Sie den Montagebereich sauber und gut beleuchtet.

• Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.

• Bauen Sie das Gerät nicht auf, wenn Sie müde sind oder unter (Einfluss von Alkohol, Drogen oder Medikamenten stehen.

• Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.

• Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern

ANLEITUNG AUFBEWAHREN

- Der Windschutzzaun aus gehärtetem Glas besteht aus gehärtetem, hitzebeständigem Glas. Verbindungsklammern aus Aluminium bieten eine feste Verbindung und stabilen Halt.

- Platzieren Sie ihn rund um Ihren Feuertisch und helfen Sie dabei, Brise zu blockieren, um Ihr Feuer zu beeinträchtigen und eine gleichmäßige Flamme zu genießen! Ein unverzichtbares Feuerstellenzubehör, das sich harmonisch in Ihre Terrasse und Ihren Garten einfügt.

PRODUCT PAREMETERS

Modell	Form	Maße LxBxH(mm)	Plattenstärke (mm)	Bild _
VV-FPWG-Y-17*6	runden	435*435*170	6
VV-FPWG-Y-23*8		590*590*215
VV-FPWG-Y-26*6		660*665*165
VV-FWG-FX1515	Quadra t	380*380*180	8
VV-FWG-FX248	Rechte ck	595*190*165	8
VV-FWG-FX3810. 5		965*270*150

PACKAGE INCLUDE

Modell: VV-FPWG-Y-17*6 /VV-FPWG-Y-23*8/VV-FPWG-Y-26*6

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Glasscheibe	4 Stück

B		Glasplattenhalter	4 Stück
C		Glasbodenhalter	4 Stück
D		Schraubendreher	1 Stück

Modell: VV-FWG-FX1515

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Glasscheibe	4 Stück
B		Glasplattenhalter	4 Stück
C		Glasbodenhalter	4 Stück
D		Schraubendreher	1 Stück

Modell: VV-FWG-FX248 /VV-FWG-FX3810.5

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Lange Glasscheibe	2 Stk
B		Kurze Glasscheibe	2 Stk
C		Glasplattenhalter	4 Stück
D		Glasbodenhalter	4 Stück
E		Schraubendreher	1 Stück

Vielen Dank, dass Sie sich für dieses Qualitätsprodukt entschieden hal Überprüfen Sie unbedingt alle Verpackungsmaterialien sorgfältig auf Kleinteile, die sich während des Versands im Karton gelöst haben kör Identifizieren und zählen Sie alle Teile und vergleichen Sie sie mit de Hardware-Liste oben.

Einfach zu installieren, mit mehreren Glasstücken und entsprechenden Befestigungselementen

Bitte achten Sie darauf, dass das Glas im richtigen Winkel in die Fir eingesetzt wird

Ziehen Sie die Schraube richtig an, damit das Glas nicht wackelt. Sie nicht zu fest angezogen werden, um Schäden am Glas zu verursache

Die Montageabläufe der drei Formprodukte sind ähnlich . Hier nehmen als Beispiel das runde und das rechteckige Modell . Du kannst Befolg Sie die gleichen Schritte wie beim rechteckigen Modell , um den Zusammenbau abzuschließen Quadrat eins .

Modell: VV-FPWG-Y-17\*6 /VV-FPWG-Y-23\*8/VV-FPWG-Y-26\*6

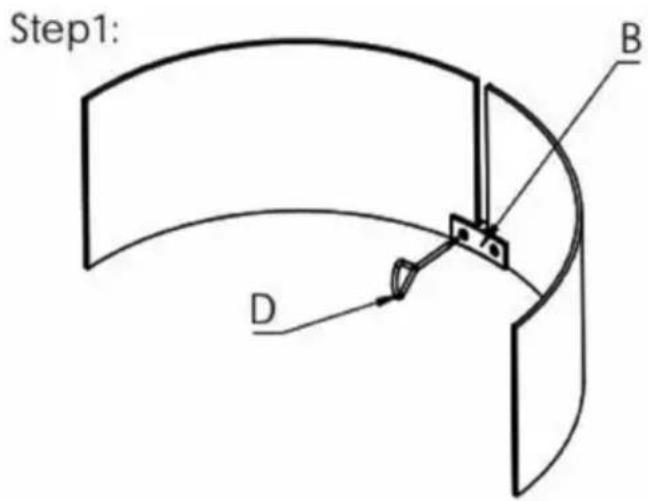

Schritt 1: Legen Sie die Glasscheiben (Teil A) auf eine saubere und weiche Oberfläche wie eine Decke oder einen Teppich. Montieren Sie Glasplattenhalter (Teil B) mit Schrauben an zwei Glasscheiben und zie Sie ihn mit einem Schraubendreher (Teil D) locker fest.

Step1: B D

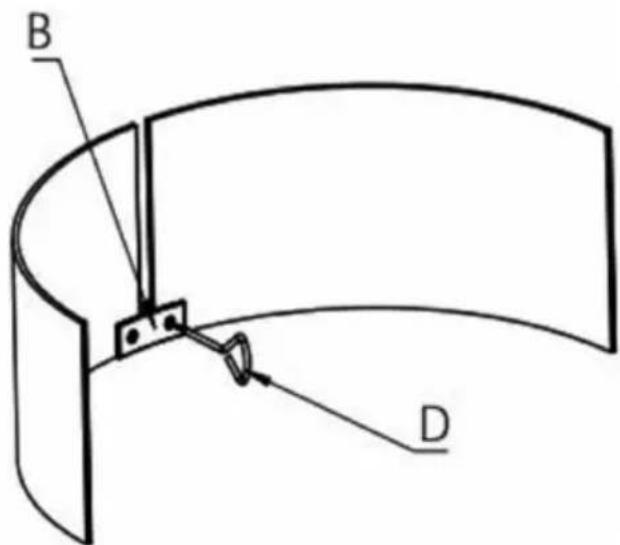

Schritt 2: Befestigen Sie den Glasplattenhalter (Teil B) mit Schrauben den verbleibenden 2 Glasplatten und ziehen Sie ihn mit einem Schraubendreher (Teil D) locker fest.

Step2:

B D

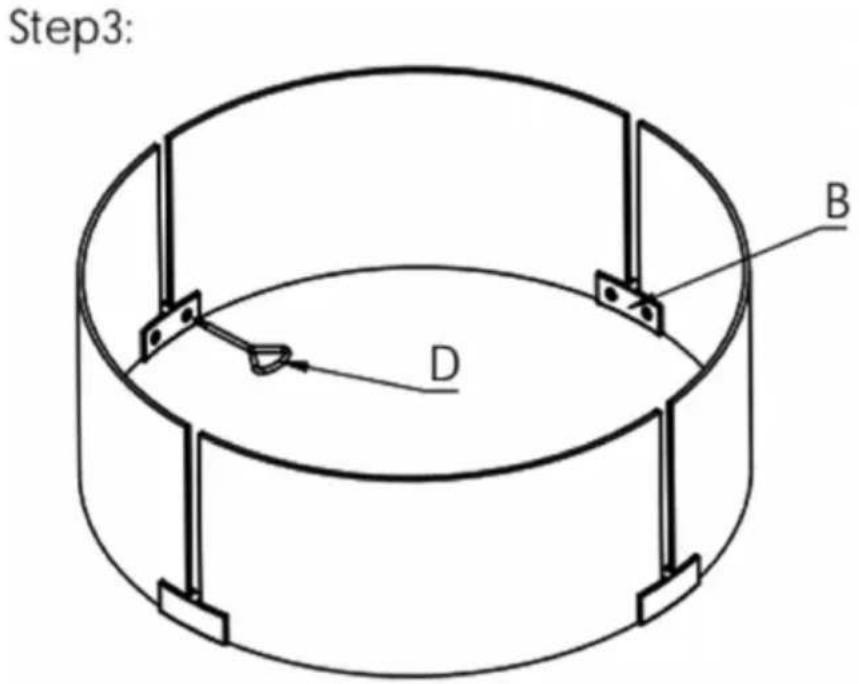

Schritt 3: Montieren Sie die 4 Glasscheiben mit Schrauben zusammen und ziehen Sie sie mit einem Schraubendreher (Teil D) fest.

Step3: B D

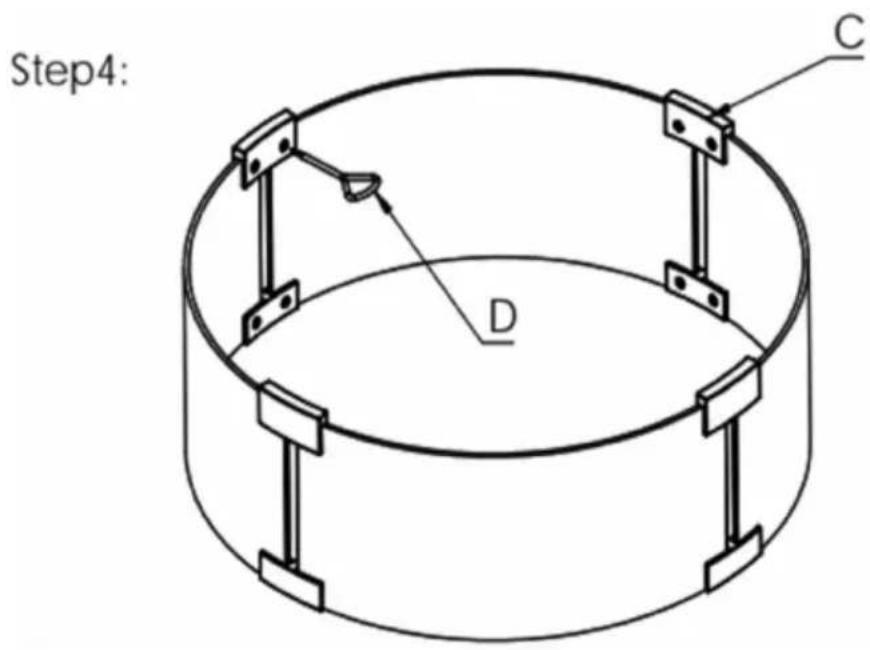

Schritt 4: Montieren Sie die Glasbodenhalter (Teil C) mit Schrauben a den Glasplatten und ziehen Sie sie mit einem Schraubendreher (Teil I fest .

Step4: C D

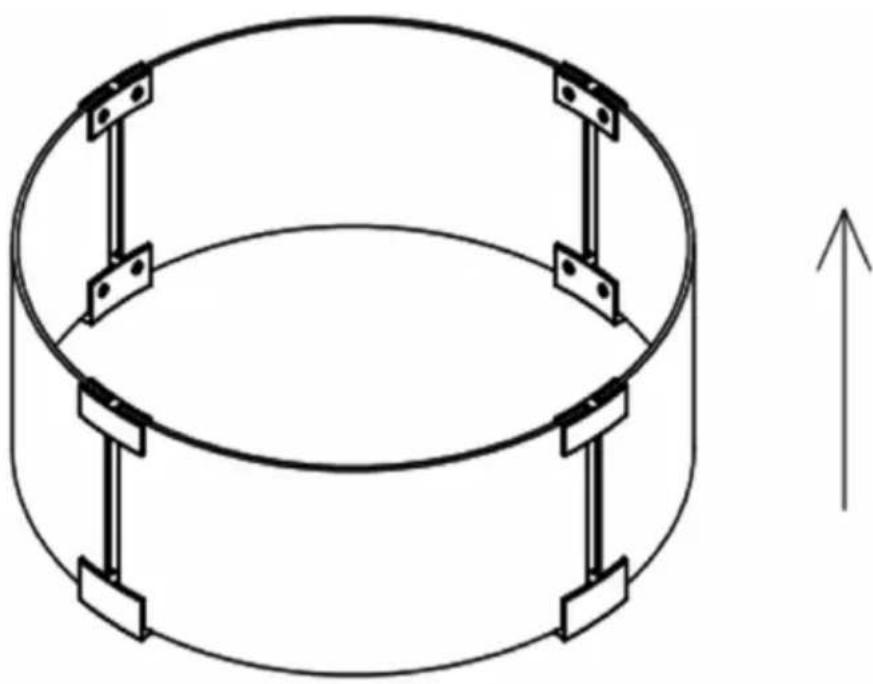

Schritt 5: Nachdem Sie alle Schrauben festgezogen haben, ist Ihr Pr betriebsbereit.

Modell: VV-FWG-FX248 /VV-FWG-FX3810.5

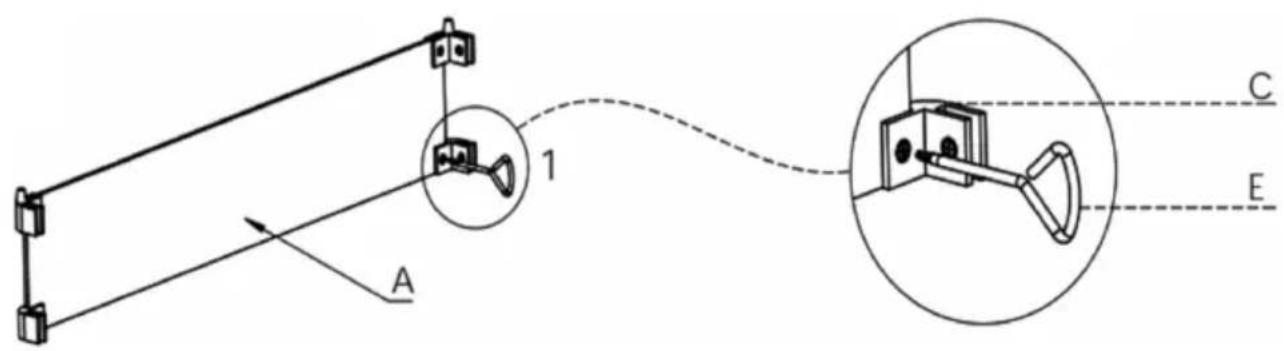

Schritt 1: Legen Sie die langen Glasringe (Teil A) auf eine saubere weiche Oberfläche wie eine Decke oder einen Teppich. Montieren Sie Klassen-Unterhalter (Teil D) und 2 Glasoberhalter (Teil C) mit Schraub an langen Glasplatten (Teil A) und ziehen Sie sie mit einem Schraubendreher (Teil E) locker fest.

A 1 C E

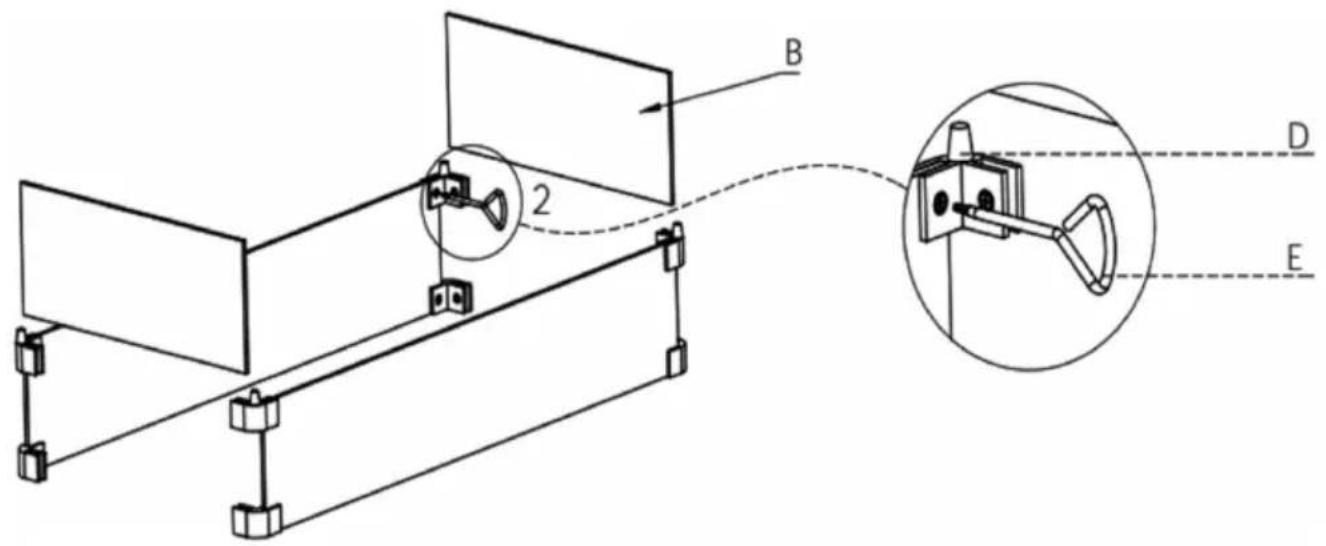

Schritt 2: Montieren Sie die kurzen Glasscheiben (Teil B) mit Schrauf

an den langen Glasscheiben und ziehen Sie sie mit einem Schraubendreher (Teil E) fest .

B 2 D E

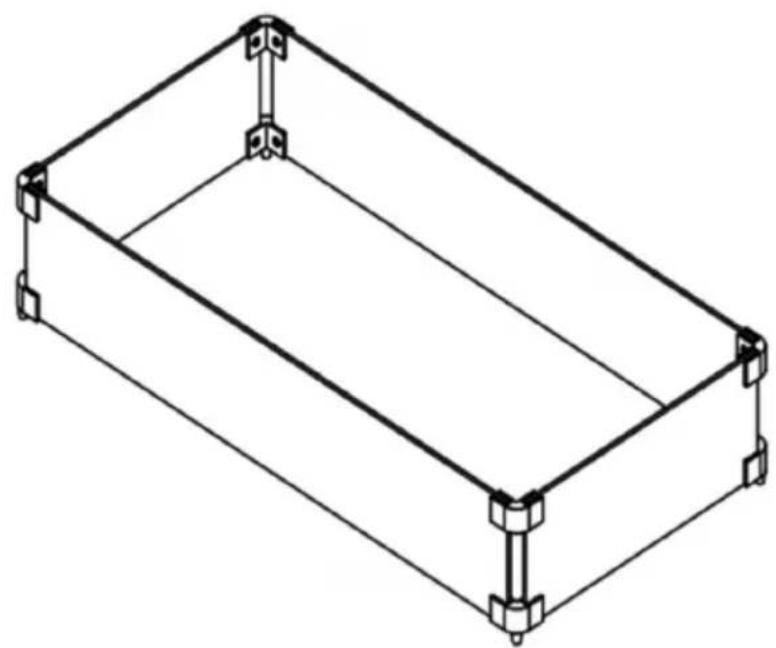

Schritt 3: Nachdem Sie alle Schrauben festgezogen haben, ist Ihr Prü betriebsbereit .

Stellen Sie den Flammenschutz nicht auf eine unebene Oberfläche. Nicht mit brennbaren Materialien abdecken.

Während des Gebrauchs nicht berühren, um Verbrennungen zu vermeiden.

Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany
