BEDIENUNGSANLEITUNG CWM03-L Vevor

Hundetür für Schiebetür

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schät der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleid den großen Top-Marken tatsächlich die Hälfte sparen.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt als Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Wichtige Sicherheitsinformationen

Erklärung der in diesem Handbuch verwendeten Warnwörter und Symbole

Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf mögliche Verletzungsgefahren aufmerksam zu machen.

Befolgen Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder Todesfälle zu vermeiden.

⚠ WARNING

WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermiedet wird, zum Tod oder zu schweren Verletzungen führen kann.

CAUTION

VORSICHT weist in Verbindung mit dem Sicherheitswarnsymbol auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.

NOTICE

HINWEIS wird verwendet, um auf sichere Verwendungspraktiken hinzuweisen, die nicht mit Personenschäden in Zusammenhang stehen.

⚠ WARNING

- Wenn Kinder im Haus sind, ist es wichtig, die Haustierklappe bei der Kindersicherung zu berücksichtigen. Die Haustierklappe könnte von einem Kind missbraucht werden, was dazu führen kann, dass das Kind auf potenzielle Gefah stößt, die sich auf der anderen Seite der Haustierklappe befinden. Käufer/Eigentür von Schwimmbädern sollten sicherstellen, dass die Haustierklappe jederzeit überwacht wird und dass der Pool ausreichende Zugangsbarrieren hat, falls innerhalb oder außerhalb Ihres Hauses eine neue Gefahr entsteht, die durch die Haustierklappe erreicht werden kann. Das Verschlusspaneel oder Schloss, falls vorhanden, ist für

dient ästhetischen und energieeffizienten Zwecken und ist nicht als Sicherheitsvorrichtung gedacht. VEVOR haftet nicht für unbeabsichtigte Verwendung und der Käufer dieses Produkts übernimmt die volle Verantwortung die Überwachung der dadurch entstehenden Öffnung.

- Elektrowerkzeuge. Schwere Verletzungsgefahr. Beachten Sie alle

Sicherheitshinweise für Elektrowerkzeuge. Tragen Sie stets die richtige Schutzausrüstung.

CAUTION

- Der Benutzer muss sich vor der Installation mit allen Bauvorschriften vertraut machen, die die Installation der Haustiertür betreffen können, und gemeinsam mit einem zugelassenen Handwerker die Eignung für eine bestimmte Installation prüfe. Diese Haustiertür ist keine Brandschutztür. Es ist wichtig, dass Eigentümer und Handwerker alle Risiken berücksichtigen, die innerhalb oder außerhalb der Haustiertür bestehen können, sowie alle Risiken, die durch spätere Änderungen a Ihrem Eigentum entstehen können und wie diese sich auf die Existenz und Nutz der Haustiertür auswirken können, einschließlich Missbrauch.

NOTICE

• Bewahren Sie diese Anweisungen zusammen mit wichtigen Dokumenten auf und geben Sie diese Anweisungen unbedingt an den neuen Eigentümer der Immobilie weiter.
• Informieren Sie sich vor der Montage und dem Bohren über die Garantiebedingungen des Herstellers Ihrer Glasschiebetür. Nicht autorisierte Änderungen oder Modifikationen können zum Erlöschen der Garantie führen. Das Einschrauben von Schrauben in Vinyl-Türrahmen oder -Türpfosten kann zum Reißes des Vinyls führen.
• Tragen Sie Glasreiniger und Dichtungsstreifen bei Temperaturen über 17 °C auf einer sauberen, trockenen Oberfläche auf.
• Stellen Sie sicher, dass sich unter der Tür, wo Sie die Löcher bohren oder Öffnungen ausschneiden, nichts befindet.
• Verwenden Sie zum Festziehen der Schrauben einen Handschraubendreher. Ziehe Sie die Schrauben nicht zu fest an. Zu festes Anziehen kann den Rahmen der Haustiertür verziehen.

- Es ist nicht möglich, Löcher in gehärtetes oder Doppelglas zu schneiden, auße zum Zeitpunkt der Herstellung. Wenden Sie sich an einen professionellen Glaser oder Glashersteller, um die Haustiertür in eine Glastür oder ein Glasfenster einzubauen.

Modell und Parameter

Abmessungen der einteiligen Glasschiebetür

Modell	Breite	Höhe	Farbe
CWM03-M	11,6" (295 mm)	75 7/8 " - 80 11/16 (1,93–2,05 m)	Weiß
CWM03-L	13,58" (345 mm)
CWM03-XL	17" (431 mm)
CWM03-L -B	13,58" (345 mm)		Braun
CWM03- X L -B	17" (431 mm)
CWM03-M -H	11,6" (295 mm)	91 7/ 16 " - 96 " ( 2,32 - 2,44 m)	Weiß
CWM03-L -H	13,58" (345 mm)
CWM03-XL -H	17" (431 mm)

Türgröße

CWM03-M / CWM03-M -H : 8 1/4 Zoll B× 12 1/4 Zoll H (209,6×311,2 mm)

CWM03-L / CWM03-L -B / CWM03-L -H :

10 1/4 Zoll B × 16 1/4 Zoll H (260,4 × 412,8 mm)

CWM03-XL / CWM03-XL -B/ CWM03-XL -H :

13 5/8 Zoll B × 23 5/8 Zoll H (346 × 600 mm)

Komponenten

	T-Klammern (2)M4 x 12 mmBlechschrauben (10)	SelbstklebendeDichtungen
	M3*10mmselbstschneidendeKreuzschlitzschrauben	Verriegelungsbaugruppe

Freedom Terrassenpaneel	(3)
	Abschlusspanel	Verbindungsstange (2)M3,5*10mmSenkkopf-Blechschraubenmit abgebrochenem Ende(10)
	M3,5*12mm GroßeFlachkopf-Blechschrauben(2)	Installationsanleitung

Benötigte Werkzeuge

Schere	Bandmaß	Sicherheitsausrüstung	Maskierung oder Malerband	Bleistift
Bohren	(2,5 mm)Bohrer	(3,2 mm)Bohrer	(6,5 mm)Bohrer	Kreuzschlitzschraubendreher

Wichtige Definitionen

Größe der Ersatzklappe: Gesamtgröße der Klappe, wenn sie von der Haustiertür entfernt wird

Größe der Klappenöffnung: Nutzbarer Klappenraum für das Ein- und Aussteigen d Haustiers durch die Haustiertür

Oberer Türabschnitt: Abschnitt der Glasschiebetür für Haustiere mit dem Glas

Unterer Türabschnitt: Abschnitt der Glasschiebetür für Haustiere mit der Haustierti

Höhenversteller: Eine Metallplatte mit Federn über dem oberen Türabschnitt zum Einstellen

Höhe der Glasschiebetür für Haustiere

Öffnung des Glasschiebetürrahmens: Öffnung in der Glasschiebetür zwischen der oberen Tür

Schiene und der unteren Türschiene

Sichtbarer Glasschieberahmen: Glasschiebetürrahmen, der in Innen- und

Außenwänden sichtbar und sichtbar ist

Eingelassener Glasschieberahmen: Glasschiebetürrahmen, der bündig oder kaum sichtbar ist

Innen- oder Außenwand

Höhe: Die Höhe vom Boden bis zur Unterseite der Klappe in der Haustiertür. Es die Höhe, die das Haustier

müssen Sie zum Betreten oder Verlassen der Haustierklappe einen Schritt darüber machen.

Panel Rib Line: Erhöhte Rippenlinien auf der linken und rechten Seite des Glasschiebetürrahmens für Haustiere

Bohren Sie außerhalb der Rippenlinie. Bohren Sie nicht innerhalb der Rippenlinie, Glas vorhanden ist und

bricht, wenn in diesem Bereich gebohrt wird.

Betriebstemperaturbereich: 0° F bis 100° F (-18° C bis 38° C)

Installation Ihrer Glasschiebetür für Haustiere

NOTICE

Informieren Sie sich vor der Montage und dem Bohren über die Garantiebedingung des Herstellers Ihrer Glasschiebetür. Unbefugte Änderungen oder Modifikationen

können zum Erlöschen der Garantie führen. Das Einschrauben von Schrauben in Vinyl-Türrahmen oder -Türpfosten kann zum Reißen des Vinyls führen.

Schritt 1

Messen

1A

HOW TO MEASURE?

1A. Vor dem Kauf einer Glasschiebetür für Haustiere müssen Sie die Höhe der Öffnung Ihres Glasschiebetürrahmens bestimmen. Messen Sie vom höchsten Punkt der oberen Türschiene bis zum niedrigsten Punkt der unteren Türschiene.

Schritt 2

Installieren Sie eine Glasschiebetür für Haustiere

2A VIVVONE®

2A. Vor der Montage Ober- und Unterteil zu einem Stück zusammenfügen. Die Verbindungsstangen in die Löcher des Unterteils schieben und jeweils zwei M3,5 10 mm Flachkopfschrauben in die Verbindungsstangen stecken. Anschließend das Oberteil über die Verbindungsstangen schieben und auf jeder Seite zwei Schraube eindrehen. Die Ausrichtung der beiden Türteile prüfen und alle acht Schrauben festziehen.

CAUTION

Seien Sie beim Zusammenbau der beiden Türhälften vorsichtig. Dies könnte eine Quetschstelle darstellen und zu Verletzungen führen.

HINWEIS: Entfernen Sie sämtliches Verpackungsmaterial, einschließlich Kartoneinlagen im Inneren des Höhenverstellers

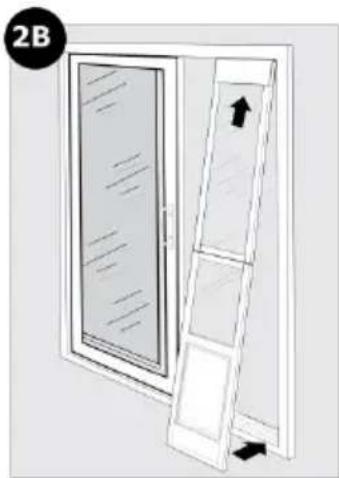

2B. Die Glasschiebetür für Haustiere wird in die Öffnung Ihrer Glasschiebetür am Türrahmen eingesetzt. Ihre Glasschiebetür schließt gegen die Glasschiebetür für Haustiere. Bei geöffneter Glasschiebetür das Oberteil der Glasschiebetür für Haustiere mit Höhenverstellung in die obere Türschiene an der Innenseite einsetzte Seite der Glasschiebetür. Heben Sie die Unterseite der Glasschiebetür für Haustiere an und positionieren Sie sie in der unteren Türschiene an der Innenseite der Glasschiebetür. Stellen Sie sicher, dass sich die Seite der Glasschiebetür für Haustiere mit den Klappenschraubenköpfen auf der Innenseite Ihrer Glasschiebetür befindet.

HINWEIS: Möglicherweise müssen Sie den Höhenversteller nach unten ziehen, dan die Glasschiebetür für Haustiere in die Schiene Ihrer Glasschiebetür passt. Zieher Sie zuerst die eine und dann die andere Seite fest nach unten.

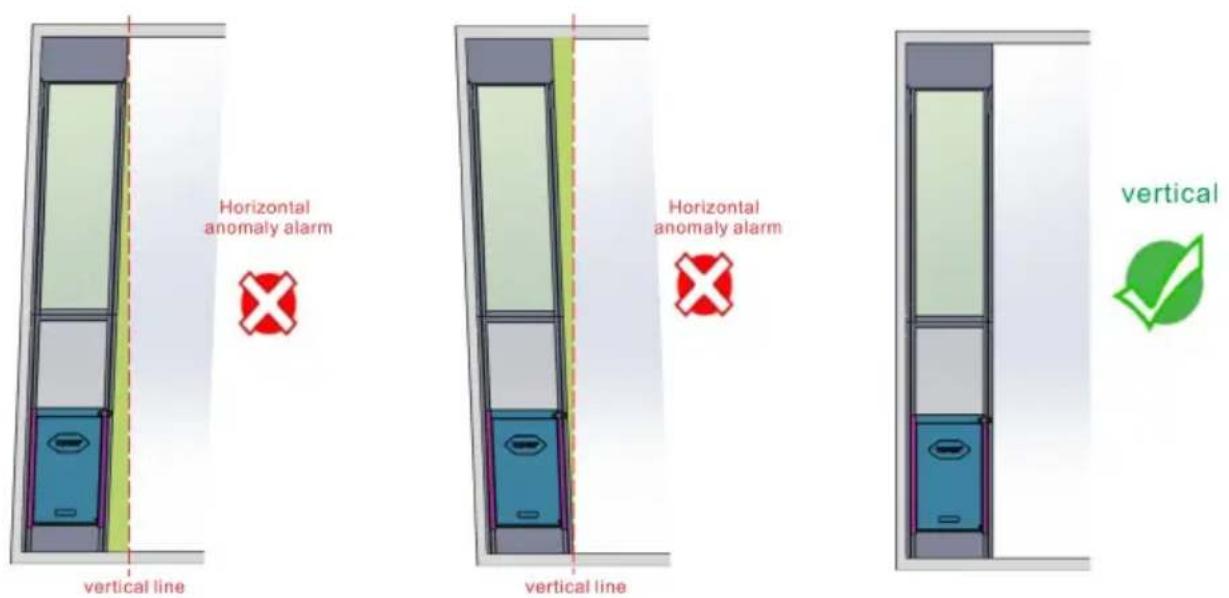

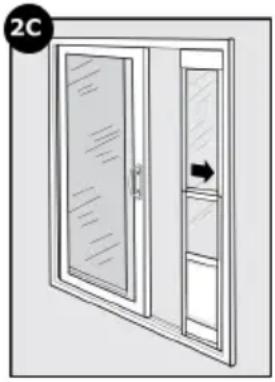

2C. Prüfen Sie zunächst, ob der Türrahmen einen rechten Winkel (90°) bildet. Schieben Sie die Glasschiebetür auf den Türrahmen. Die Glasschiebetür sollte bündig und ohne Lücken mit dem Türrahmen abschließen. Stellen Sie sicher, das der Höhenversteller vollständig ausgefahren ist und nicht zur Seite kippt. Sollten Lücken vorhanden sein, fügen Sie bitte Unterlegscheiben hinzu, bis die Kante de Tür parallel zur Kontaktlinie der Schiebetür verläuft. Stellen Sie vor dem Bohren sicher, dass Sie mit der Montage der Glasschiebetür zufrieden sind. Die korrekte Montage entnehmen Sie bitte der folgenden Abbildung.

Schritt 3

Befestigen Sie die Glasschiebetür für Haustiere

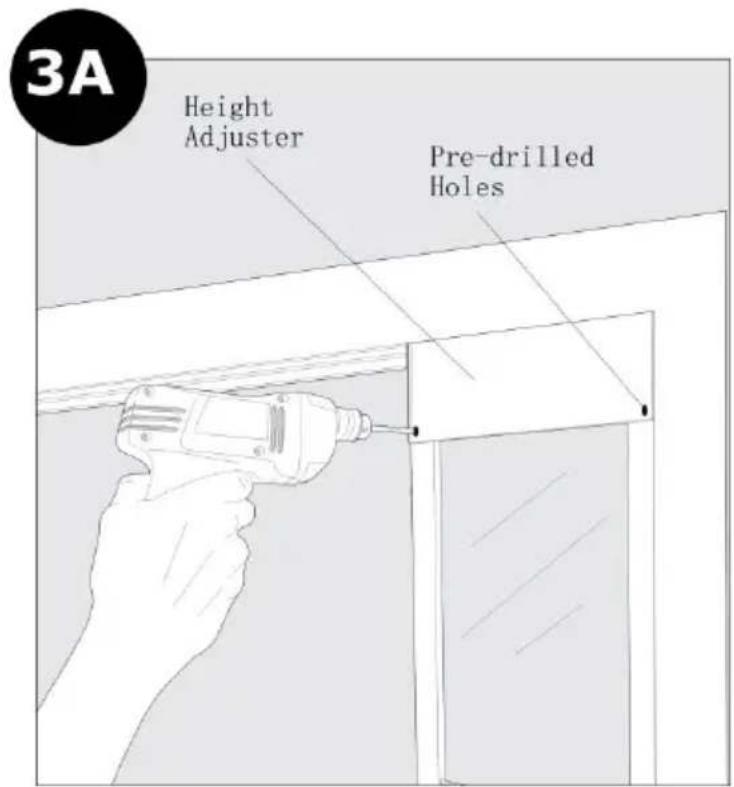

3A. Schieben Sie die Glasschiebetür für Haustiere etwas aus dem Türrahmen hera um die vorgebohrten Löcher im Höhenversteller freizulegen. Bohren Sie Löcher (2 mm) durch die beiden vorgebohrten Löcher auf der Innenseite des Höhenverstelle Befestigen Sie den Höhenversteller mit zwei M3*10 mm Selbstschneidende

Kreuzschlitzschrauben . Schieben Sie die Glasschiebetür für Haustiere zurück gegen den Türpfosten. Stellen Sie sicher, dass sie bündig und ohne Lücken abschließt. Optionen für Glasschiebetüren für Haustiere für sichtbare oder versenkte Türrahme Installieren Sie die Glasschiebetür für Haustiere mit T-Klammern und Schrauben

- Schieben Sie die Glasschiebetür für Haustiere gegen den Türrahmen. Messen u markieren Sie die Oberseite

Mitte und Unterseite der Glasschiebetür für Haustiere, wo die Schiebetür schließt.

Markieren Sie anschließend den Schiebetürrahmen (verwenden Sie dazu einen

Bleistift oder etwas, das sich abwaschen lässt).

Diese Markierungen dienen nur als Markierungshilfe für die beiden T-Klammern.

- Schieben Sie die Platte nach oben, um die T-Klammern in die Schiene der

Glasschiebetür einsetzen zu können.

3B

3B. Nehmen Sie einen der T-Winkel und platzieren Sie ihn oben an der Glasschiebeschiene, wo das „T“-Stück des Winkels mit Ihrer Markierung übereinstimmt. Markieren Sie mit einem Bleistift die Führungslöcher auf der Innenseite der Schiene und wiederholen Sie dies für die untere Schiene. (Die T-Winkel sind universell und passen sowohl in die obere als auch in die untere Schiene.)

Bohren Sie mit einem 3,2 mm Bohrer Löcher für die T-Winkel oben und unten Glasschiebetür für Haustiere. Setzen Sie die T-Winkel wieder ein und befestigen sie mit den mitgelieferten 4 mm x 12 mm Blechschrauben oben und unten an Schiene Ihrer Glasschiebetür. Schieben Sie Ihre Schiebetür

Drücken Sie die Glastür für Haustiere zurück an den Türpfosten und Sie werden T-Klammern vor Ihrer Glasschiebetür für Haustiere sehen.

Verwenden Sie einen (3,2 mm) Bohrer, um Führungslöcher durch die T-Klammern und in das Schiebeglas zu bohren

Haustiertür oben und unten. Befestigen Sie die Halterungen mit den mitgelieferter Schrauben.

Schritt 4

Sperre installieren

NOTICE

Informieren Sie sich vor der Montage und dem Bohren über die Garantiebedingung des Herstellers Ihrer Glasschiebetür. Unbefugte Änderungen oder Modifikationen können zum Erlöschen der Garantie führen. Das Einschrauben von Schrauben in Vinyl-Türrahmen oder -Türpfosten kann zum Reißen des Vinyls führen.

CAUTION

NICHT IN GLAS BOHREN.

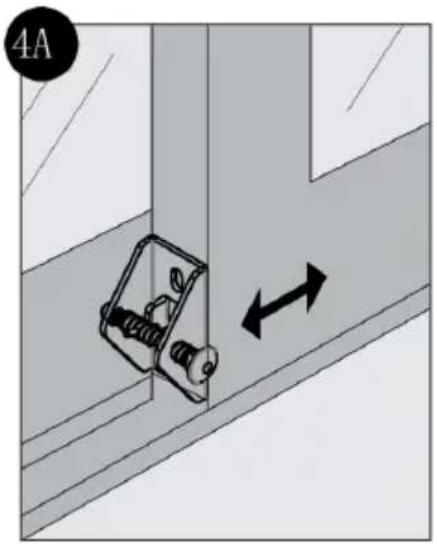

1. Schließen Sie die Glasschiebetür fest gegen die Terrassenplatte. Positionieren den Riegel oben oder unten an Ihrer vorhandenen Glasschiebetür. Der Riegel mu in eingefahrener Position sein und zur Glasschiebetür oder festen Wand zeigen. Lassen Sie zwischen Riegelspitze und Schiene ca. 3 mm Abstand.
2. Halten Sie das Schloss fest an seinem Platz, markieren Sie die Schraubenlöch und die Mitte des Verriegelungsbolzens in der Schiene der Glasschiebetür oder feststehenden Fensters.

Hinweis: Überprüfen Sie die Position der Bohrmarkierungen, um sicherzustellen, dass sie weder auf

der Glasschiebetür oder der Terrassenplatte beim Bohren.

1. Bohren Sie zwei Führungslöcher zur Befestigung des Riegels (3,5 mm) für Aluminium-Glasschiebetüren und
   (2,5 mm) für Glasschiebetüren aus Holz oder Vinyl. Bohren Sie ein 6 mm große für den Verriegelungsbolzen.
2. Befestigen Sie den Riegel mit zwei M4 x 12 mm Blechschrauben. NICHT ZU ZIEHEN.

Hilfreicher Tipp: Wenn Sie die Verbindung durch zu festes Anziehen lösen, verschieben Sie den Riegel leicht nach oben oder unten und bohren Sie die Befestigungslöcher neu. Alternativ können Sie vorhandene Löcher vergrößern und Kunststoffdübel einsetzen. Kunststoffdübel sind im Baumarkt erhältlich.

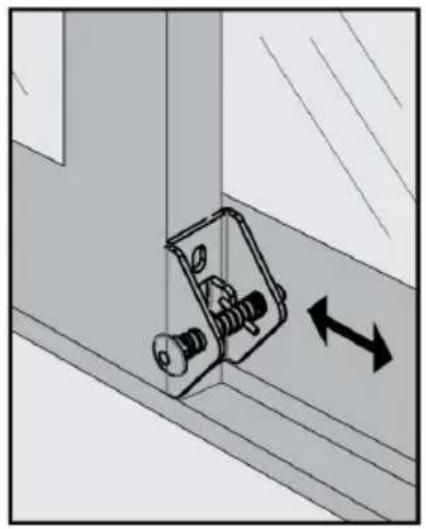

Riegelmontage an Schiebetür

Riegelmontage am feststehenden Fenster

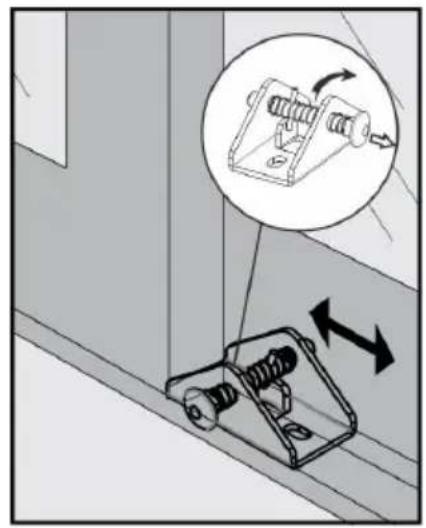

Verriegelungsbaugruppe in der unteren Schiene

Schritt 5

Installieren Sie Glasdichtungen und Dichtungsstreifen

5A. Die Glasdichtung sollte an der Hinterkante der Glasschiebetür angebracht werden um eine Abdichtung zwischen der Glasschiebetür und der feststehenden Glastür: bilden. Die Dichtungsstreifen sollten an der Vorderkante der Glasschiebetür angebracht werden, um eine Abdichtung zwischen der Glasschiebetür für Haustier und der Glasschiebetür zu bilden.

5 B. Schließen Sie die Glasschiebetür gegen die Haustier-Schiebetür. Reinigen und trocknen Sie die hintere Kante der Glasschiebetür. Positionieren Sie den Glasbegrenzer an der oberen Glaskante, sodass der flexible Teil die

Glas der feststehenden Tür. Ziehen Sie die Schutzfolie vorsichtig ab und drücker die Glasdichtung an, während Sie bis zum unteren Rand des Glases vordringen. Schneiden Sie überschüssiges Material mit einer Schere ab.

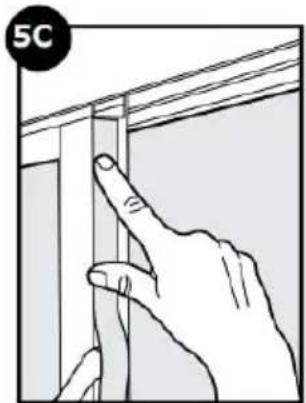

5 C. Öffnen Sie die Glasschiebetür. Reinigen und trocknen Sie die Vorderkante (Glasschiebetür. Positionieren Sie die Dichtungsstreifen an der oberen Vorderkante zur Innenseite hin. Ziehen Sie die Schutzfolie vorsichtig ab und drücken Sie die Dichtungsstreifen fest, während Sie sich nach unten vorarbeiten. Überstehendes Material mit einer Schere abschneiden.

Schritt 6

Trainieren Sie Ihr Haustier

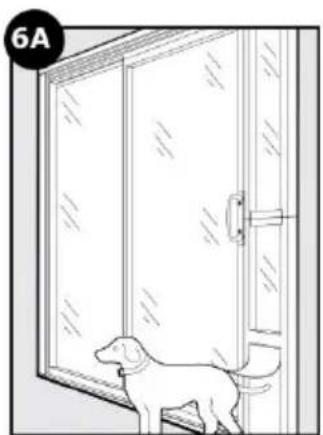

6A. Es kann hilfreich sein, wenn Sie sich auf der einen Seite der Tür und Ihr auf der anderen Seite befinden. Heben Sie die Klappe ein paar Zentimeter an un versuchen Sie, Ihr Haustier durch die Tür zu führen. Nachdem Ihr Haustier einige Male durch die Tür gegangen ist, lassen Sie die Klappe den Rücken Ihres Haus berühren, damit es sich an die Benutzung der Haustiertür gewöhnt. Sollte Ihr Haustier nicht durch die Tür gehen, kleben Sie die Klappe mit Klebeband zu, bis sie selbstständig benutzt.

Hilfreicher Tipp: Versuchen Sie es mit Leckerlis, um Ihr Haustier zu ermutigen, die Haustierklappe zu gehen und sich daran zu gewöhnen, sie zu benutzen. Abschlusspanel

UPPER

Das Verschlusspaneel gleitet in der Schiene an der Innen- (oder Außenseite) der Glasschiebetür für Haustiere. Es ist nützlich bei schlechtem Wetter oder um Ihr Haustier davon abzuhalten, die Haustiertür zu benutzen.

Ersatzklappen

Ersetzen und anpassen

Bei extremen Wetterumschwüngen können sich Vinylklappen in kalten Monaten zusammenziehen und in wärmeren Monaten ausdehnen. Sie lassen sich leicht austauschen oder anpassen, um bei saisonalen Veränderungen einen festen Sitz; gewährleisten.

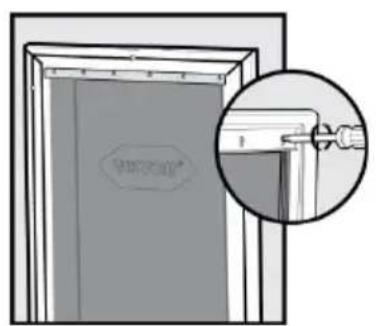

So ersetzen Sie: Entfernen Sie die Schrauben vom Innenrahmen der Haustierklappe.

Stange und Klappe entfernen.

Setzen Sie die neue Vinylklappe wieder ein und positionieren Sie sie horizontal und vertikal, sodass sie in den Türrahmen passt. Setzen Sie die vorhandene Stange wieder ein und ziehen

Zum Einstellen: Leicht

lösen

Schrauben vom

Innenrahmen der

Haustierklappe.

Bewegen Sie die

Stange leicht vor

der Klappe weg.

Klappe horizontal

und/oder vertikal an

den Türrahmen

anpassen. Stange in

Richtung Klappe

drücken und

Schrauben festziehen.

Nutzungsbedingungen und Haftungsbeschränkung

1. Nutzungsbedingungen

Dieses Produkt wird Ihnen unter der Bedingung angeboten, dass Sie die hierin enthaltenen Bedingungen und Hinweise ohne Änderungen akzeptieren. Die Nutzung dieses Produkts setzt die Annahme aller dieser Bedingungen und Hinweise vorau

1. Bestimmungsgemäße Verwendung

Dieses Produkt ist für die Anwendung bei Haustieren konzipiert, die trainiert werden sollen. Aufgrund des spezifischen Temperaments Ihres Haustieres ist dieses Produkt möglicherweise nicht für alle geeignet. Wenn Sie sich nicht sicher sind, es für Ihr Haustier geeignet ist, wenden Sie sich bitte an Ihren Tierarzt oder ein zertifizierten Trainer. Zur ordnungsgemäßen Anwendung gehört das Lesen der gesamten Bedienungsanleitung und der spezifischen Warnhinweise.

1. Keine rechtswidrige oder verbotene Nutzung

Dieses Produkt ist ausschließlich für die Verwendung mit Haustieren bestimmt. Dieses Haustier-Trainingsgerät ist nicht dazu bestimmt, zu schaden, zu verletzen oder zu provozieren. Die nicht bestimmungsgemäße Verwendung dieses Produkts kann zu Verstößen gegen Bundes-, Landes- oder lokale Gesetze führen.

1. Haftungsbeschränkung

Vevor haftet in keinem Fall für direkte, indirekte, zufällige, besondere oder Folgeschäden oder Schäden jeglicher Art, die aus der Verwendung oder dem

Missbrauch dieses Produkts entstehen oder damit in Zusammenhang stehen. Der Käufer übernimmt alle Risiken und die Haftung aus der Verwendung dieses Produkts.

1. Änderung der Allgemeinen Geschäftsbedingungen

Radio Systems Corporation behält sich das Recht vor, die Bedingungen und Hinweise, unter denen dieses Produkt angeboten wird, zu ändern.
