ZG-LJ120 - Leinwand Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Einziehbarer Projektionsbildschirm
Marke	Vevor
Modell	ZG-LJ120
Bildschirmgröße (Diagonale)	120 Zoll (16:9)
Rahmenmaterial	Stahl
Abmessungen ausgeklappt (L x B x H)	3450 x 650 x 2286 mm
Verpackungsmaße (L x B x H)	860 x 185 x 160 mm
Nettogewicht	5 kg
Bruttogewicht	5,7 kg
Farbe	Schwarz (Schätzung)
Stromversorgung	Keine (manueller Bildschirm)
Hauptfunktionen	Projektion, einziehbar, Wand- oder Stativmontage
Packungsinhalt	Bildschirm, Rohre, Verbindungsstücke, Zubehörband, Querstangen, Haken und Schlaufen
Installationsart	Wandmontage oder mit Stativ (Zubehör G/H optional)
Pflege und Reinigung	Mit einem sauberen Tuch oder Watte reinigen; keine organischen Lösungsmittel verwenden
Sicherheit	Bildschirm nicht knicken; Kontakt mit harten Gegenständen oder Flüssigkeiten vermeiden; sanft vertikal ziehen
Garantie und Support	Technische Unterstützung über www.vevor.com/support

Häufig gestellte Fragen - ZG-LJ120 Vevor

Wie installiere ich den Vevor ZG-LJ120 Projektionsbildschirm?

Befolgen Sie die Schritte im Handbuch: Montieren Sie die Rohre mit den Verbindungsstücken, befestigen Sie die Querstangen und montieren Sie dann die Leinwand. Verwenden Sie die Haken und Schlaufen, um die Spannung einzustellen. Verwenden Sie für die Außeninstallation das Zubehör G/H zur Stabilisierung.

Welche Maße hat der ausgeklappte Bildschirm?

Der Bildschirm misst 3450 mm Breite, 650 mm Höhe und 2286 mm Tiefe (L x B x H). Die Diagonale beträgt 120 Zoll im 16:9-Format.

Wie reinige ich den Projektionsbildschirm?

Verwenden Sie ein sauberes Tuch oder weiche Watte. Verwenden Sie niemals organische Lösungsmittel, Alkohol oder Chemikalien. Vermeiden Sie Spritzer von Flüssigkeiten auf der Oberfläche.

Kann ich diesen Bildschirm im Freien verwenden?

Ja, aber stabilisieren Sie ihn mit dem mitgelieferten Zubehör G/H. Achten Sie darauf, ihn nach Gebrauch einzuziehen, um Verschmutzung zu vermeiden, und lagern Sie ihn an einem trockenen Ort.

Was tun, wenn der Bildschirm beim Herunterlassen blockiert?

Hören Sie sofort auf zu ziehen. Wenn die Blockierung anhält, kontaktieren Sie den Kundendienst. Wenden Sie keine Gewalt an, da dies den Bildschirm beschädigen könnte.

Wie schwer ist der Bildschirm?

Das Nettogewicht beträgt 5 kg, das Bruttogewicht (einschließlich Verpackung) beträgt 5,7 kg.

Aus welchem Material besteht der Rahmen?

Der Hauptrahmen besteht aus Stahl, was Festigkeit und Stabilität gewährleistet.

Welches Zubehör ist im Paket enthalten?

Das Paket enthält den Bildschirm, Rohre, Verbindungsstücke A, B, C, D, Querstangen d, ein Zubehörband e, Haken und Schlaufen und für den Außenbereich Zubehör G/H.

Wie ziehe ich den Bildschirm nach Gebrauch ein?

Ziehen Sie den Bildschirm vorsichtig nach oben, um ihn ins Gehäuse einzuziehen. Stellen Sie sicher, dass er vollständig eingezogen ist, um Staub zu vermeiden.

Welche Tipps zur Langzeitlagerung gibt es?

Wenn Sie es längere Zeit nicht nutzen, entfernen Sie den Bildschirm von der Wand, verpacken Sie ihn im Originalkarton und lagern Sie ihn an einem trockenen, hitzefreien Ort.

BEDIENUNGSANLEITUNG ZG-LJ120 Vevor

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontakt:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WARNUNG:

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden.

Dies kann zu schweren Verletzungen führen. BEWAHREN SIE DIESES HANDBUCH

1. Der Bildschirm lässt sich nicht zusammenklappen. Benutzen Sie keine Finger oder harte Gegenstände, um die Bildschirmoberfläche zu berühren. Spritzen Sie keine Milch, Fruchtsaft oder andere Chemikalien auf die Bildschirmoberfläche. Halten Sie den Bildschirm weit entfernt von Gegenständen, die hoher Hitze ausgesetzt sind, oder von Feuer.
2. Wenn der Bildschirm verschmutzt ist, waschen Sie ihn vorsichtig mit einem sauberen Tuch oder Wattestäbchen. Verwenden Sie zum Reinigen der Bildschirmoberfläche keine organischen Lösungsmittel.
3. Das Herunterziehen des Bildschirms muss langsam und vertikal erfolgen. Ziehen Sie nicht kräftig daran. Hören Sie auf zu ziehen, sobald der Schirm ausgefahren ist oder wenn der Bildschirm klemmt. Senden Sie den Bildschirm an das Servicezentrum, wenn die Blockierung dauerhaft ist.
4. Nach Gebrauch den Bildschirm wieder in das Gehäuse zurückziehen, um Verschmutzung zu verhindern. Wenn Sie es längere Zeit nicht verwenden, entfernen Sie bitte den Bildschirm von der Wand und legen Sie ihn in einen Karton.

TECHNISCHE SPEZIFIKATIONEN

Modell	ZG-LJ120	ZG-LJ150
Hauptmaterial	Stahl	Stahl
Bildschirmgröße	120 Zoll, 16:9	150 Zoll, 16:9
ProduktAbmessungen (L x B x H)	3450*650*2286 mm	4202*650*2746 mm
VerpackungGröße (L x B x H)	860*185*160 mm	860*185*160 mm
Nettogewicht (kg)	5	6.1
Bruttogewicht (kg)	5.7	6.8

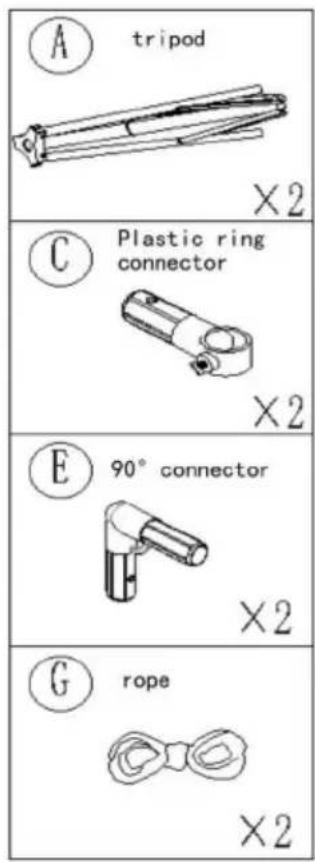

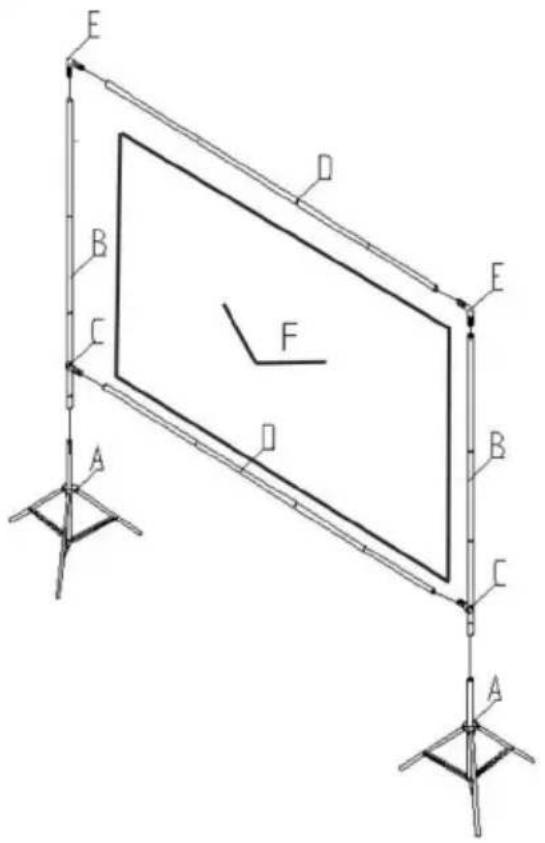

PACKUNGSINHALT

X2 Nehmen Sie das Zubehörband und stellen Sie zwei Gruppen zusammen, wie in der Abbildung gezeigt.

SCHRITT 2

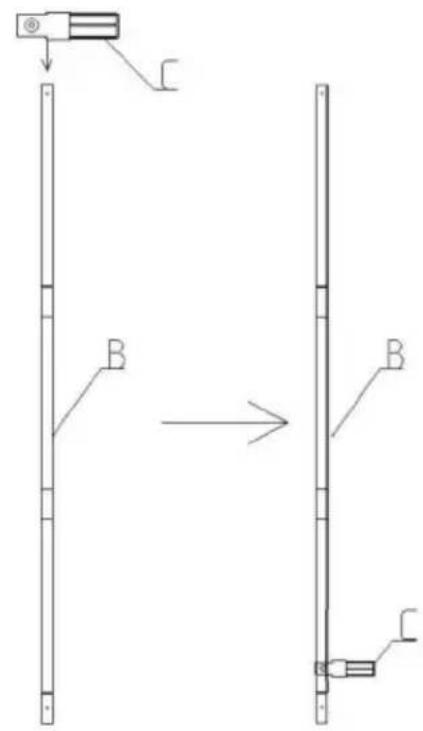

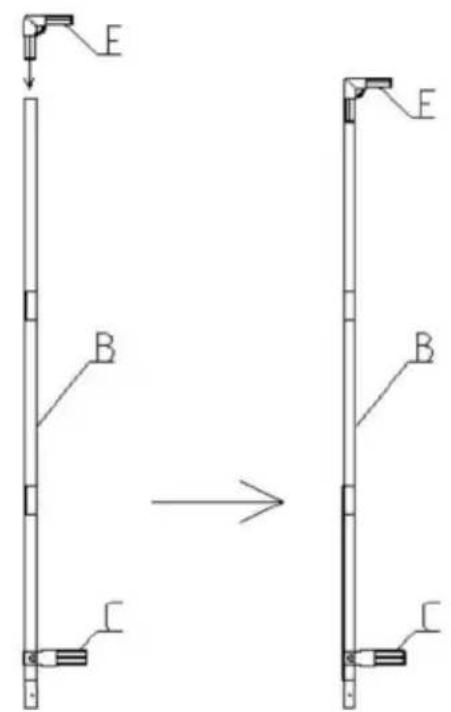

Verbinden Sie den Anschluss C mit dem Rohr aus Schritt B und stecken Sie den Anschluss C in das Rohr B. Wiederholen Sie den obigen Vorgang.

X2

SCHRITT 3

Nehmen Sie das Zubehörteil e und montieren Sie es gemäß Schritt 2, wie in der Abbildung gezeigt.

Wiederholen Sie das oben Gesagte.

X2

SCHRITT 4

Nehmen Sie die Armatur D und montieren Sie sie wie in der Abbildung gezeigt.

SCHRITT 5

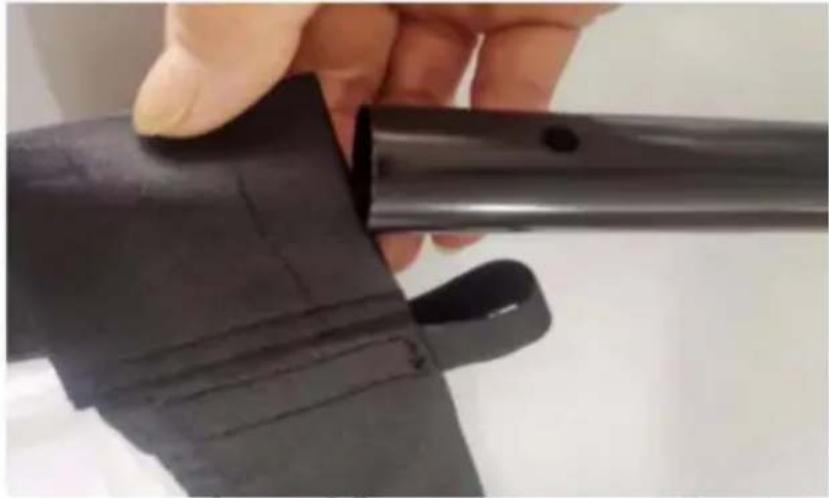

Nehmen Sie die beiden Querstangen d aus Schritt 4 und fädeln Sie sie in den schwarzen Ärmel des Vorhangs.

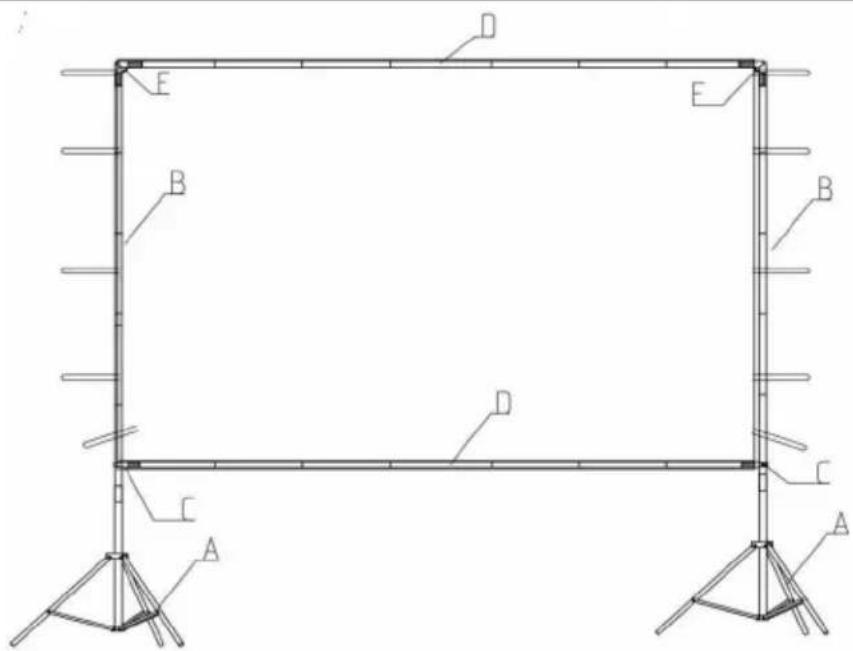

SCHRITT 6

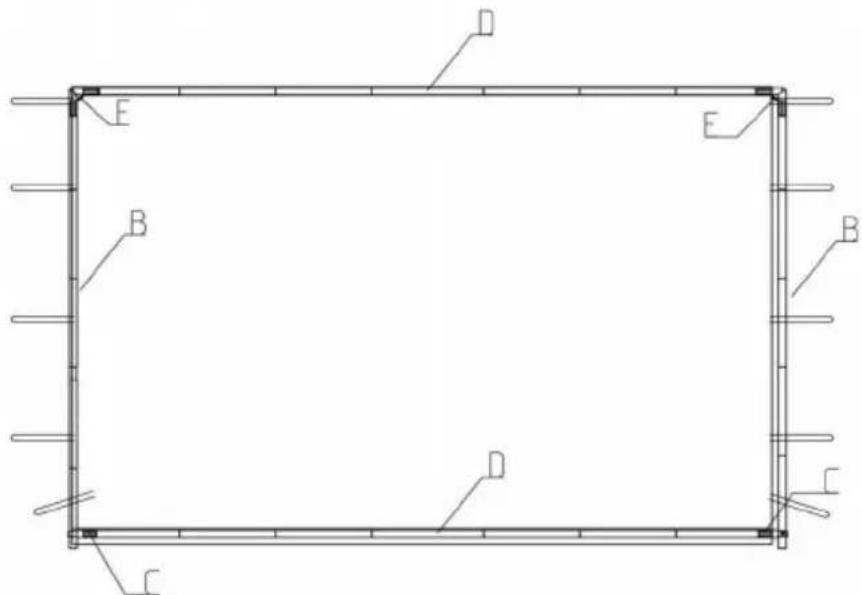

Verbinden Sie das D-Rohr mit dem Vorhang aus Schritt 3 mit dem oberen Kunststoffteil und das andere D-Rohr aus Schritt 3 mit dem unteren Kunststoffteil C, wie in der Abbildung gezeigt.

SCHRITT 7

Nehmen Sie das Anschlussstück A und montieren Sie es an der Unterseite des B-Rohrs.

SCHRITTE

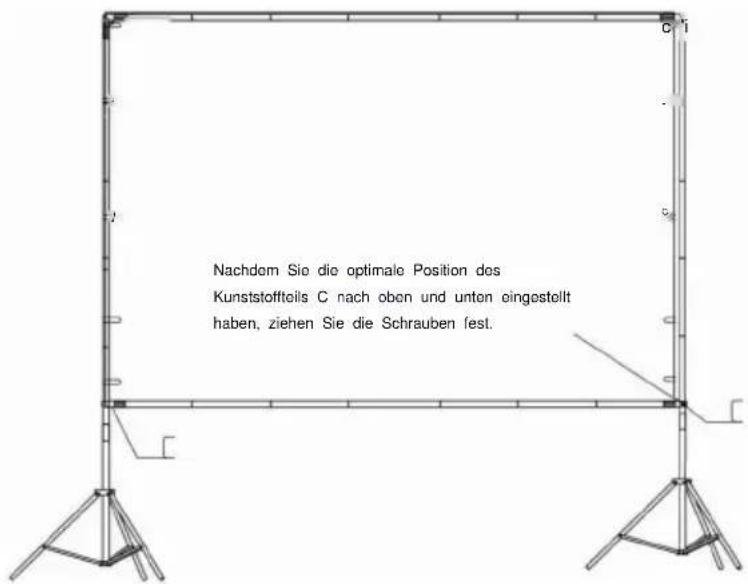

Kleben Sie den Klettverschluss nacheinander auf den Vorhang, passen Sie die Position des Kunststoffteils C an und ziehen Sie die Schrauben am Kunststoffteil C fest, um die Installation abzuschließen, nachdem Sie sichergestellt haben, dass sich das Vorhangbild im optimalen Zustand befindet.

SCHRITT 9

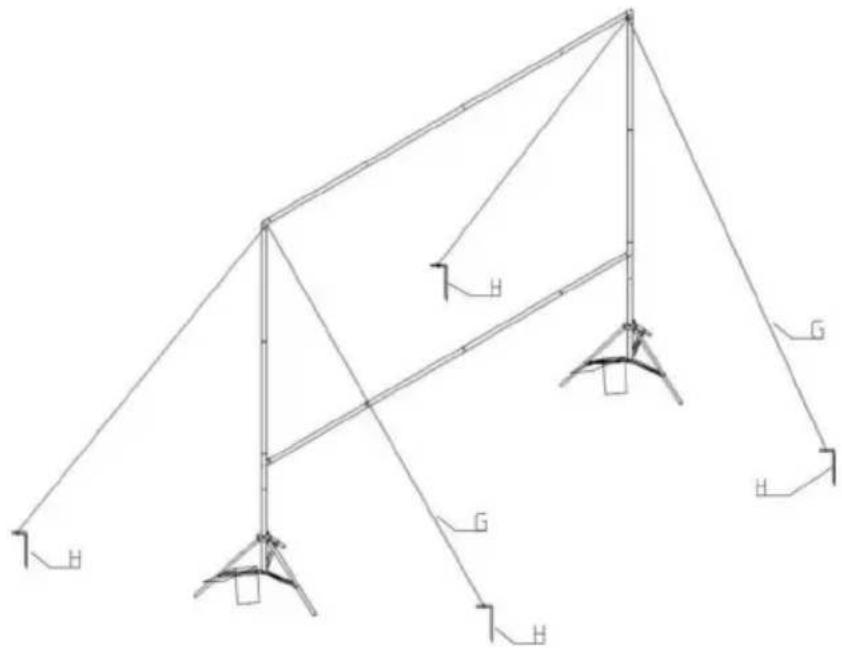

Tipps: Bei Verwendung im Außenbereich kann das Zubehör G/H zur Stabilisierung des Regals wie in der Abbildung gezeigt verwendet werden.

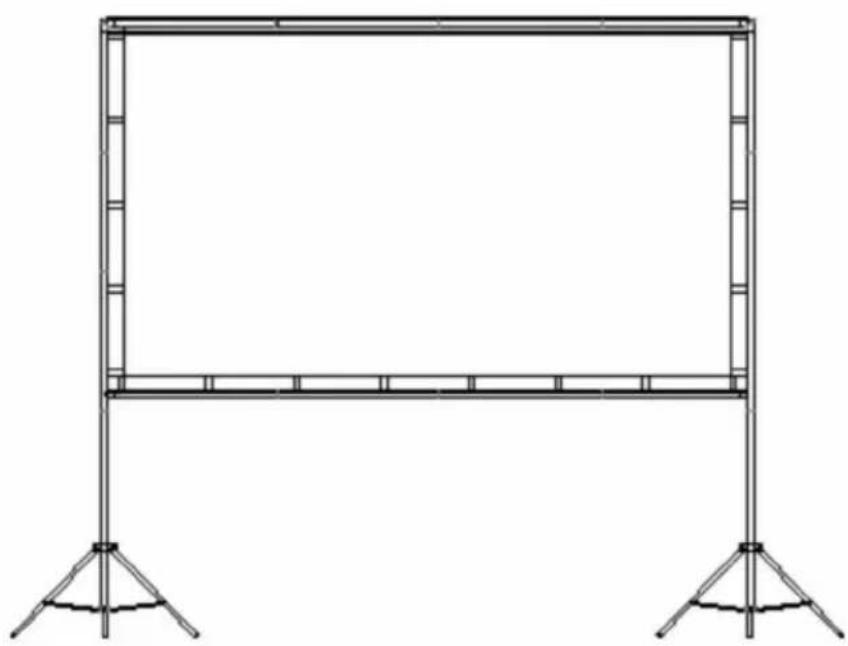

FERTIGSTELLUNG
