Marke	Vevor
Modell	SF-SS-SKU2
Produkttyp	Zusammenklappbare Solarpanelhalterung
Material	Aluminiumlegierung
Farbe	Silberweiß
Abmessungen (H x B x T)	1684 x 1000 x 1140 mm
Neigungswinkel	0 bis 90° einstellbar
Maximale Tragfähigkeit	120 kg (265 lb)
Faltbarkeit	Ja, klappbare neigbare Füße
Empfohlene Verwendung	Bodenmontage von Solarmodulen
Für die Montage erforderliches Werkzeug	6 mm Inbusschlüssel, Steckschlüssel, Maßband, Rollgabelschlüssel (nicht enthalten)
Pflege und Reinigung	Befestigungen regelmäßig überprüfen; mit einem feuchten, nicht scheuernden Tuch reinigen
Betriebssicherheit	Die Last nicht überschreiten; bei der Montage Handschuhe und Schutzbrille tragen; nicht unter dem Einfluss von Substanzen montieren
Ersatzteile	Kontaktieren Sie den Vevor-Support unter www.vevor.com/support
Reparierbarkeit	Reparaturen sollten von einem Fachmann durchgeführt werden; Originalteile verwenden
Garantie	Elektronische Garantie verfügbar unter www.vevor.com/support
Allgemeine Informationen	Diese Halterung ist Teil der Vevor-Produktlinie "Tough Tools, Half Price"

Häufig gestellte Fragen - SF-SS-SKU2 Vevor

Was ist die maximale Tragfähigkeit dieser Halterung?

Die maximale Tragfähigkeit beträgt 120 kg (265 lb) bei korrekter und vollständiger Installation.

Ist diese Halterung mit allen Solarmodulen kompatibel?

Sie ist mit den meisten Standard-Solarmodulen kompatibel. Überprüfen Sie die Abmessungen Ihres Moduls im Vergleich zu den Abmessungen der Halterung (1684 x 1000 x 1140 mm).

Wie stelle ich den Neigungswinkel der Halterung ein?

Der Neigungswinkel kann von 0 bis 90° eingestellt werden, indem Sie die Einstellknöpfe lösen, das Panel auf den gewünschten Winkel positionieren und dann fest anziehen.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen 6 mm Inbusschlüssel, einen Steckschlüssel, ein Maßband, einen Rollgabelschlüssel und eventuell ein Elektrowerkzeug. Nicht enthalten.

Ist die Halterung für den Transport zusammenklappbar?

Ja, die Füße sind neigbar und klappbar, um Transport und Lagerung zu erleichtern.

Wie pflege ich diese Halterung?

Überprüfen Sie regelmäßig die Befestigungen und reinigen Sie sie mit einem feuchten, nicht scheuernden Tuch. Vermeiden Sie aggressive Chemikalien.

Kann ich die Halterung alleine montieren?

Es wird empfohlen, die Montage zu zweit durchzuführen, um Unfälle zu vermeiden und eine korrekte Installation zu gewährleisten.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com für das Modell SF-SS-SKU2 verfügbar.

Aus welchem Material besteht die Halterung?

Die Halterung besteht aus Aluminiumlegierung, die Leichtigkeit und Korrosionsbeständigkeit bietet.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support, um ein Ersatzteil oder einen Austausch zu erhalten.

BEDIENUNGSANLEITUNG SF-SS-SKU2 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Klappbare Kippbeine

Modell: SF-SS-SKU1; SF-SS-SKU2; SF-SS-SKU3;

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Klappbare Kippbeine

Modell: SF-SS-SKU1; SF-SS-SKU2; SF-SS-SKU3

Hinweis: Das Produktbild dient als Referenz. Die tatsächlichen Details sind maßgebend.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor.

Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Betriebssicherheit

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts sich aller Warnungen und Vorsichtsmaßnahmen voll bewusst sein.

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann ein Gefahr.
2. Bei der Montage sollten Schutzbrille und Arbeitshandschuhe getragen werden.
3. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
4. Gewichtskapazität und andere Produkteigenschaften gelten für eine ordnungsgemäße Nur komplett montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich ihm zu nähern.
8. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Bewegung der Last kann kurzzeitig eine Überlastung erzeugen und so zum Produktausfall führen.

Haftungsausschluss & Nutzungsbedingungen

Benutzer dieses Produkts müssen dieses Produkt auf eigenes Risiko verwenden und dürfen in keinem Fall Der Verkäufer, Händler oder Hersteller haftet für indirekte, zufällige, abgeleitete

Verluste, Schäden oder Verletzungen, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen.

Für optimale Sicherheit und Leistung müssen alle Produkte ordnungsgemäß installiert und

ordnungsgemäß verwendet. Wir übernehmen keine Verantwortung für unsachgemäße Verwendung, Änderung oder Installation.

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

6 mm Inbusschlüssel	Elektrowerkzeug Steckschlüssel		Zeichenfolge
Maßband Verstellbarer	Schraubenschlüssel	Markierstift

Produkteinführung

Modell		SF-SS-SKU1	SF-SS-SKU1SF-SS-SKU1
Farbe	Silberweiß	Silberweiß	Silberweiß
Material	Aluminiumlegierung Aluminiumlegierung Aluminiumlegierung
Produktgröße	Diagramm 1	Diagramm 2	Diagramm 3
Maximale Tragkraft Kapazität	120 kg (265 Pfund)	120120 kg (265 Pfund)

HINWEIS: Bitte wählen Sie das passende Solarmodul entsprechend die Produktgröße.

Nachfolgend sehen Sie das Bild mit den Produktgrößen und Montageeffekten (nur als Referenz)

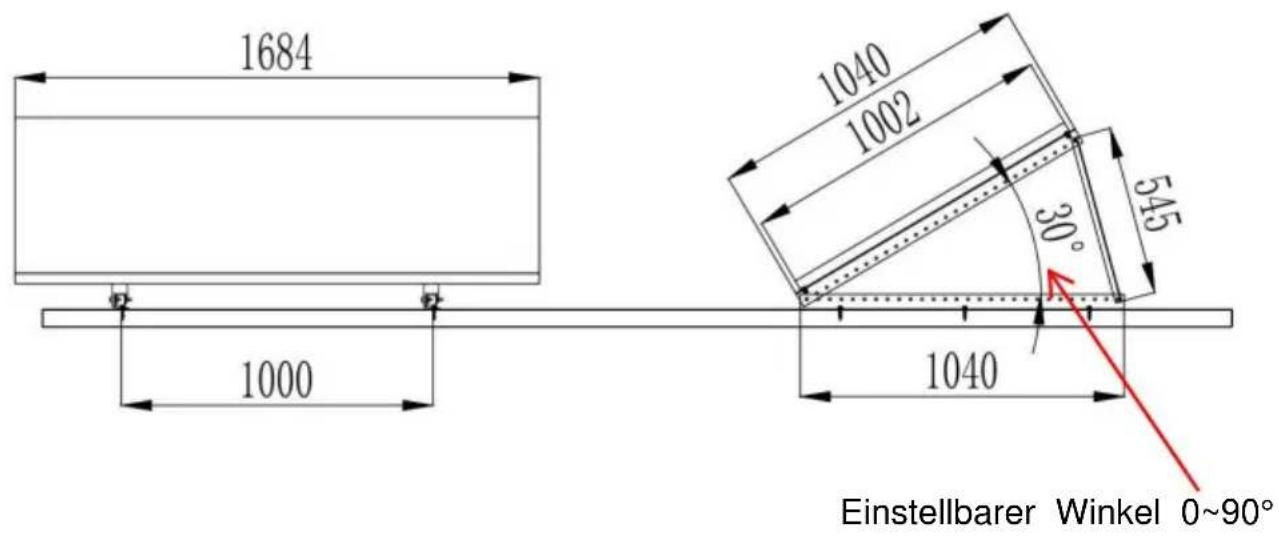

Diagramm-1

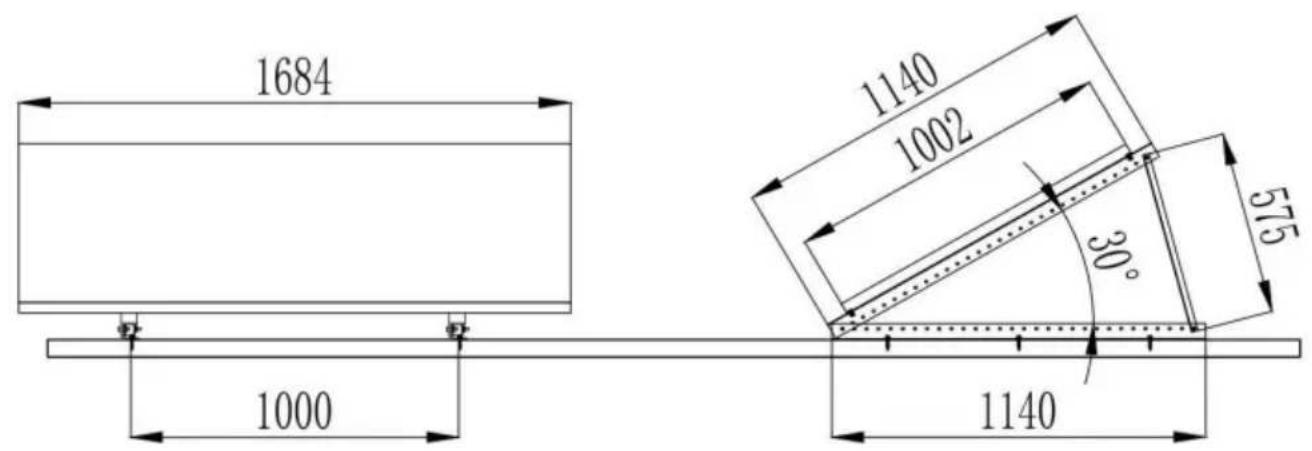

Diagramm 2

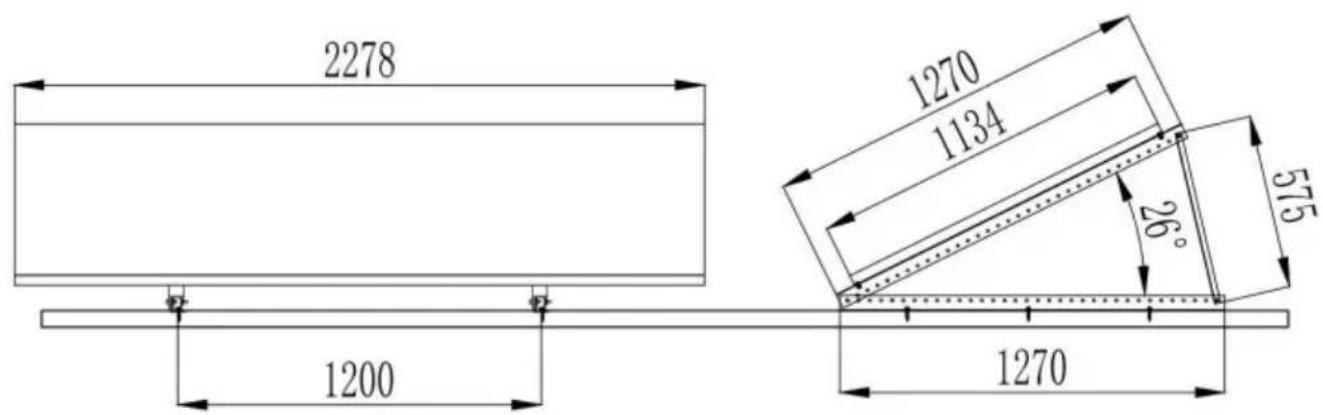

Diagramm 3

Stückliste

Hinweis: Die Anzahl der Teile über jedem Modell unterliegt den tatsächlichen Bedingungen

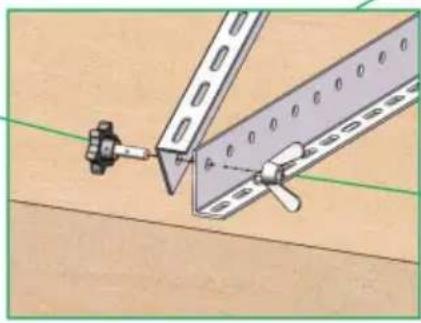

Montage

SCHRITT:1

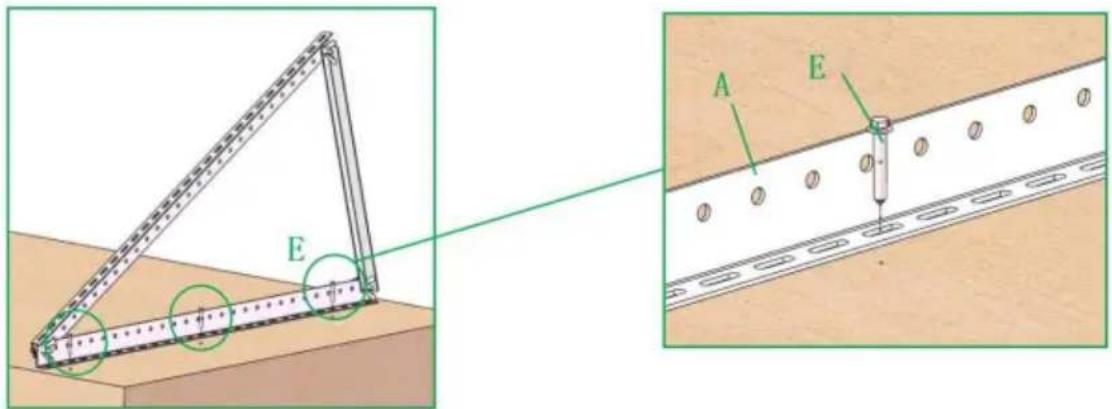

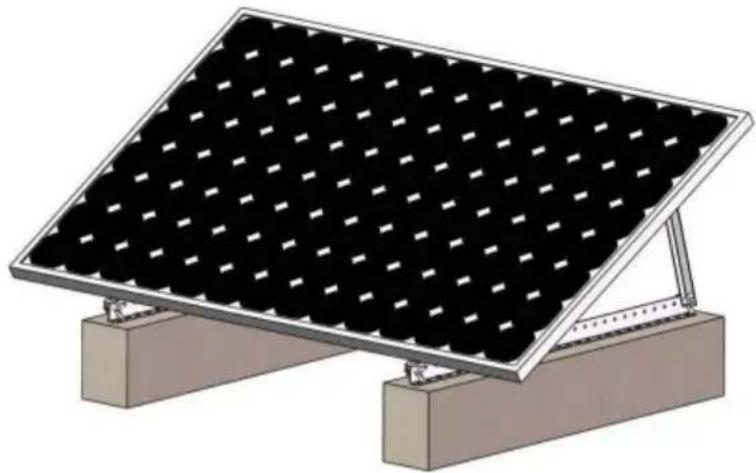

Messen und zeichnen Sie Linien, platzieren Sie Betonpfeiler (Holzbalken) an der geplanten Stelle und verwenden Sie vorinstallierte Stative. Spreizbolzen (selbstschneidende Nägel) werden an Betonpfeilern (Holzbalken) befestigt. Der Effekt nach der Installation ist in der Abbildung oben dargestellt

Hinweis: Informieren Sie sich vor der Installation über Längen- und Breitengrad sowie die Region des Installationsorts und passen Sie den erforderlichen Winkel und die Installationsrichtung an.
