BEDIENUNGSANLEITUNG ML14×24-1 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SPIEGELSCHRANK

MODELL: ML14X24-1 / ML16X24-1 / ML16.5X27.5-1 / ML20X30-1 / ML24X30-1 / ML40X25.5-3 / ML26X30-2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

SPIEGELSCHRANK

		MODELLMODELL
ML14X24-1		ML40X25.5-3
ML16X24-1ML16,5X27,5-1ML20X30-1ML24X30-1		ML26X30-2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

SICHERHEIT UND WARNHINWEISE

WARNUNG

Verletzungsgefahr! Der Spiegel muss ordnungsgemäß geerdet sein.

Gesamt-/Maximale Regallast 34 lb/15,2 kg.

Benutzen Sie das Gerät nur für den vorgesehenen Zweck, wie in dieser Anleitung beschrieben.

Verwenden Sie keine Aufsätze, die nicht vom Hersteller empfohlen werden. Lassen Sie das Gerät niemals fallen oder stecken Sie es

Gegenstände in Öffnungen stecken. Nicht im Freien verwenden.

Geeignet für Badezimmerbereiche und Nicht-Badezimmer-/Trockenbereiche.

Vermeiden Sie es, mit harten oder spitzen Gegenständen auf das Spiegelglas zu schlagen.

Bitte beachten Sie bei der Reinigung des Spiegels die folgenden Schritte:

1. Reinigen Sie den Spiegel mit einem weichen, nicht scheuernden Tuch. Vermeiden Sie raue oder scheuernde

Materialien, die die Oberfläche beschädigen könnten.

1. Verwenden Sie keine Reinigungsmittel, die zu Reizungen oder Schäden am

Spiegelglanz. Verwenden Sie stattdessen eines der empfohlenen Reinigungsmittel, um Schmutz und

Schmutz.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PARAMETERLISTE

Modell	B×H	Türfarbe		Spiegel	Installation
ML14X24-1	14ÿX24ÿ 1 STK Schwarz	2 STK			Oberfläche montiert oder Einbau montieren
ML16X24-1	16ÿX24ÿ 1 STK Schwarz	1 STK
ML16.5X27.5-1 16.5ÿX27.5ÿ 1 STK. Schwarz 1 STK.
ML20X30-1	20ÿX30ÿ 1 STK Schwarz	1 STK
ML24X30-1	24ÿX30ÿ 1 STK Schwarz	1 STK
ML40X25.5-3	40ÿX25.5ÿ 3 STK Schwarz	3 STK
ML26X30-2	26ÿX30ÿ 2 STK Schwarz	7 STK

TEILELISTE

Stellen Sie beim Auspacken des Produkts sicher, dass die unten aufgeführten Teile enthalten sind und Überprüfen Sie sorgfältig, ob während des Transports Schäden aufgetreten sind.

Versuchen Sie, das Produkt zusammenzubauen oder zu verwenden, wenn ein Teil fehlt oder beschädigt ist.

Modell	Kabinett	Montage Klammern	Erweiterung Rohr	Selbstschneidend Schrauben	Stecker
ML14X24-1	1	2	8	8	8
ML16X24-1	1	2	8	8	16
ML16,5X27,5-1	1	2	8	8	12
ML20X30-1	1	2	8	8	16
ML24X30-1	1	2	8	8	24
ML40X25.5-3	1	2	8	8	8
ML26X30-2	1	2	8	8	8

Um das beste Erlebnis zu gewährleisten, lesen Sie bitte sorgfältig und befolgen Sie die Anweisungen bevor Sie das Produkt zusammenbauen und installieren.

1. Wichtige Sicherheitshinweise:

Die Montage durch zwei oder mehr Erwachsene wird dringend empfohlen, um eine ordnungsgemäße Installation.

Bevor Sie Komponenten installieren, hinzufügen oder ändern, stellen Sie sicher, dass die Befestigungselemente

Der Standort kann das Gewicht der gesamten Vorrichtung tragen (z. B. massive Stein- oder Ziegelwände).

Um Verletzungen zu vermeiden, muss der Spiegel gemäß den Anweisungen installiert werden.

2. Vormontage:

Überprüfen Sie das Produkt sofort nach Erhalt auf Transportschäden oder fehlende Teile.

3. Vor der Installation

Bitte überprüfen Sie, ob der Spiegel ordnungsgemäß funktioniert.

1. OBERFLÄCHENMONTAGE

Installationswerkzeuge (die folgenden Werkzeuge sind nicht im Paket enthalten, Sie müssen bereiten Sie sie selbst zu)

	MarkerWasserwaage Hammer			Bandmaß
Elektrische Bohrmaschine		Kreuzschlitzschraubendreher		Schutzbrille

1. Legen Sie die 1 Stück Montagehalterung an der Schlitz, messen Sie den Abstand zwischen den beiden Seiten des Schrank.

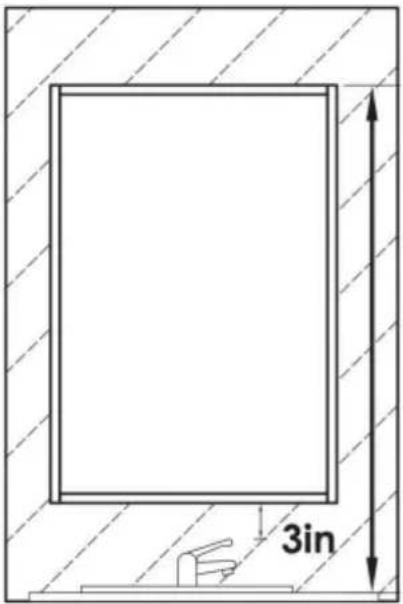

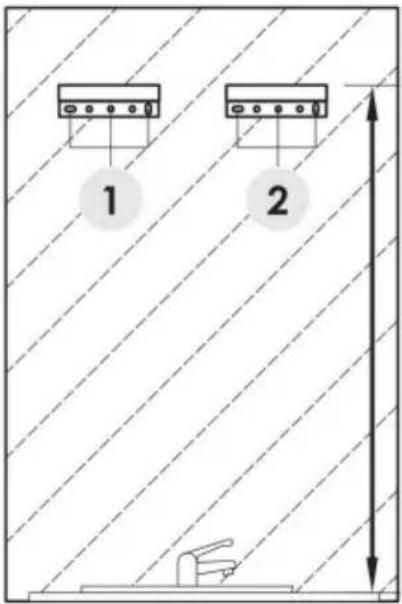

2. Platzieren Sie den SpiegelSchrank an die Wand und markierenSie die Platzierung von der Schrank.Zeichnen Sie eine Linie auf die Wand mit einer Wasserwaage und Markierung, um anzuzeigen, wo die Schrankoberseite ist und markierenSie Punkte (ÿÿ) für die untere Klammern.HINWEIS: Bitte hängen Sie die Schrank mindestens 3 Zoll über dem Wasserhahn.

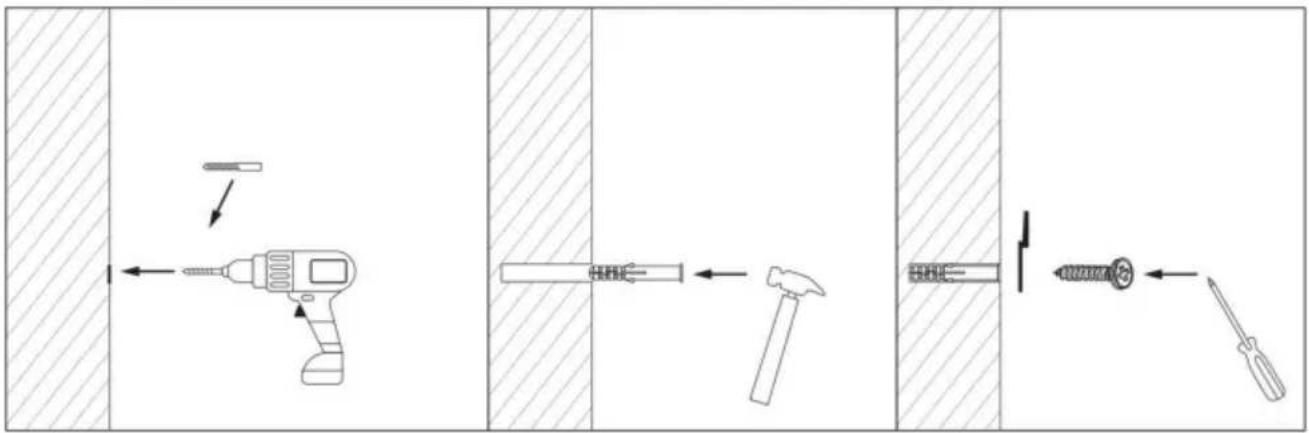

3. Mit einer Bohrmaschine an den markierten Stellen Löcher bohren (ÿ) und anschließend die 6 Dübel mit einem Hammer einschlagen (ÿ).
Thickness Of Wall:	Recommended Drill Bite:
>5/8" (16mm)	5/16"(8mm) drill bit, drilling depth in 131/32"(50mm)
5/16" (8) - 5/8" (16mm)	25/64"(10mm) drill bit
<5/16" (8mm)	Unapplicable
HINWEIS: Bitte tragen Sie eine Schutzbrille und achten Sie beim Bohren auf Ihre Sicherheit.

Thickness Of Wall:	Recommended Drill Bite:
>5/8" (16mm)	5/16"(8mm) drill bit,drilling depth in 131/32"(50mm)
5/16" (8) - 5/8" (16mm)	25/64"(10mm) drill bit
<5/16" (8mm)	Unapplicable
HINWEIS: Bitte tragen Sie eine Schutzbrille und achten Sie beim Bohren auf Ihre Sicherheit.

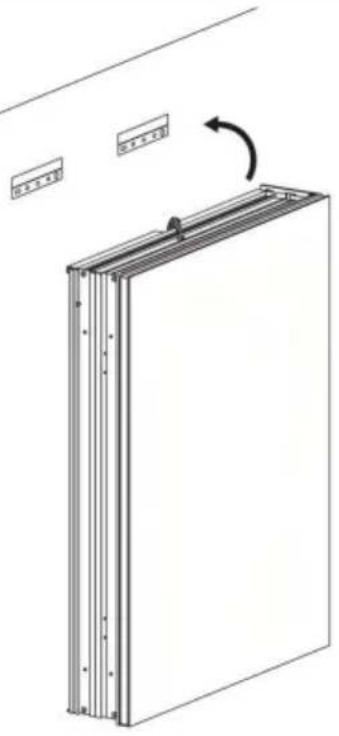

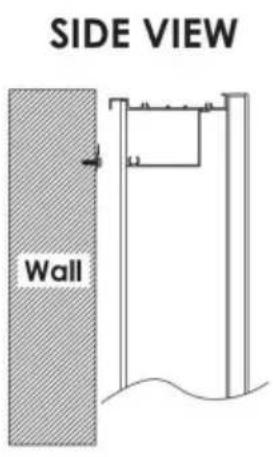

4. Wandmontage der Spiegelschrank.HINWEIS: Der Schrank kann kann kopfüber aufgehängt werden, um zwischen links und rechte Türöffnungen.

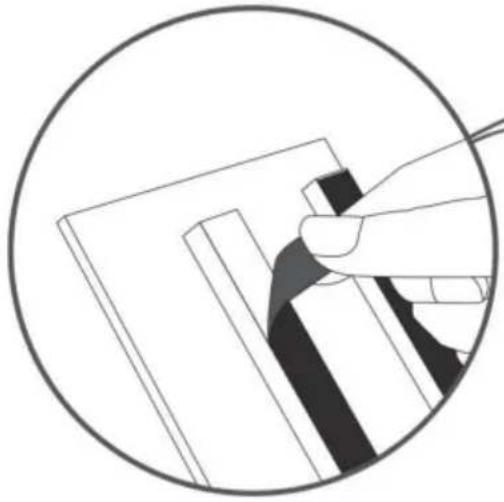

Tear off the adhesive at the 2 side of the mirror cabinet and stick it to the side of the aluminum surface.HINWEIS: Der Schritt gilt nur für Modell: ML40X25.5-3.

HINWEIS: Der Schritt gilt nur für das Modell: ML14X24-1 / ML40X25.5-3 / ML26X30-2.

2. EINBAUMONTAGE

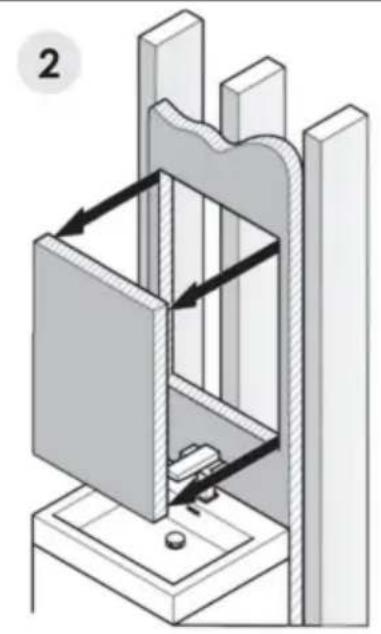

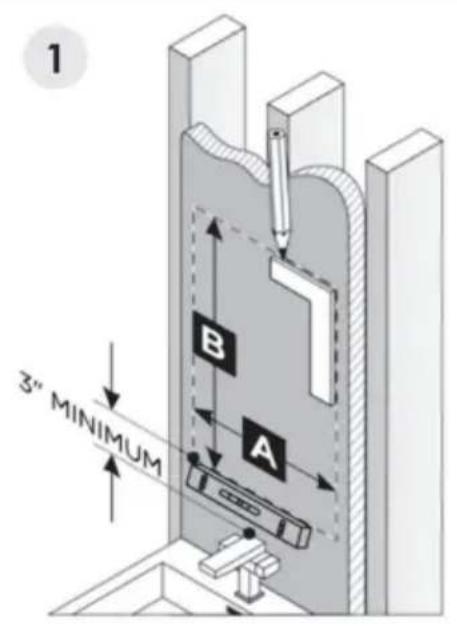

1. Zeichnen Sie den Umriss des Schrankes (ÿ), schneiden Sie den markierten Umfang durch die Trockenbauwände (ÿ) und rahmen Sie die ausgeschnittene Öffnung ein (ÿ).

	A	B	C
ML14X24-1	13,5ÿ (342 mm)	23,6ÿ (600 mm)	4,2ÿ (106 mm)
ML16X24-1	14,8ÿ(376mm)	20ÿ (508 mm)	3,5 Zoll (88 mm)
ML16,5X27,5-1		23,9ÿ (608 mm)	3,5 Zoll (88 mm)15,3ÿ
ML20X30-1	18,8ÿ (477 mm)	26ÿ (660 mm)	3,5 Zoll (88 mm)
ML24X30-1	23,2ÿ (590 mm)	26ÿ (661 mm)	3,5 Zoll (88 mm)
ML40X25.5-3	39,6ÿ (1006 mm)	22,8ÿ (578 mm)	4,2ÿ (106 mm)
ML26X30-2	25,5ÿ (648 mm)	29,6ÿ (752 mm)	4,2ÿ (106 mm)

HINWEIS: 5–10 mm größer als A, B, C empfehlen.

(388 π

1 3" MINIMUM A B

a. Markieren Sie den mittleren

Bolzen; b. Sägen Sie ihn als Ablage für

den Schrank zu; c. Fügen Sie oben und unten an der Öffnung zusätzlich zwei Bolzen hinzu, um der Schrank;

d. Zwei weitere Bolzen auf beiden Seiten, an denen der Schrank befestigt werden kann.

4 SCHRITTE ZUM EINRAHMEN DER AUSSCHNITTÖFFNUNG

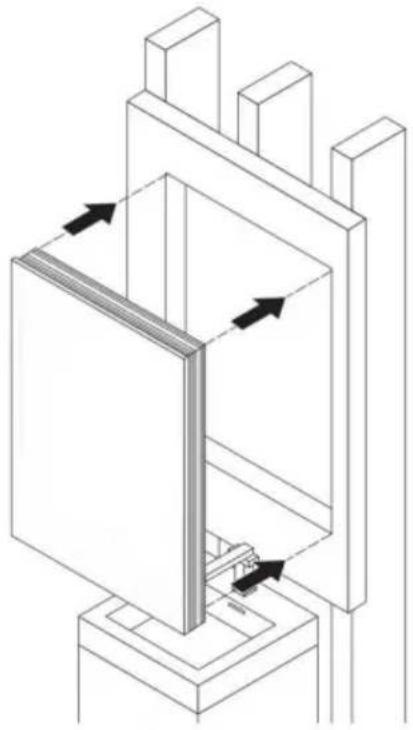

1. Schrank in Ausschnitt positionieren Öffnung.

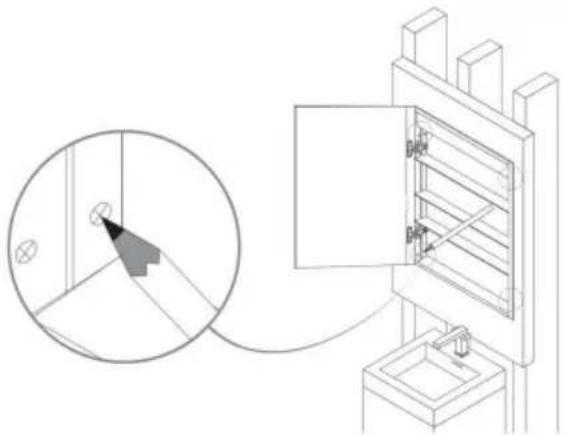

2. Verwenden Sie einen Bleistift, um den Punkt zu setzen.

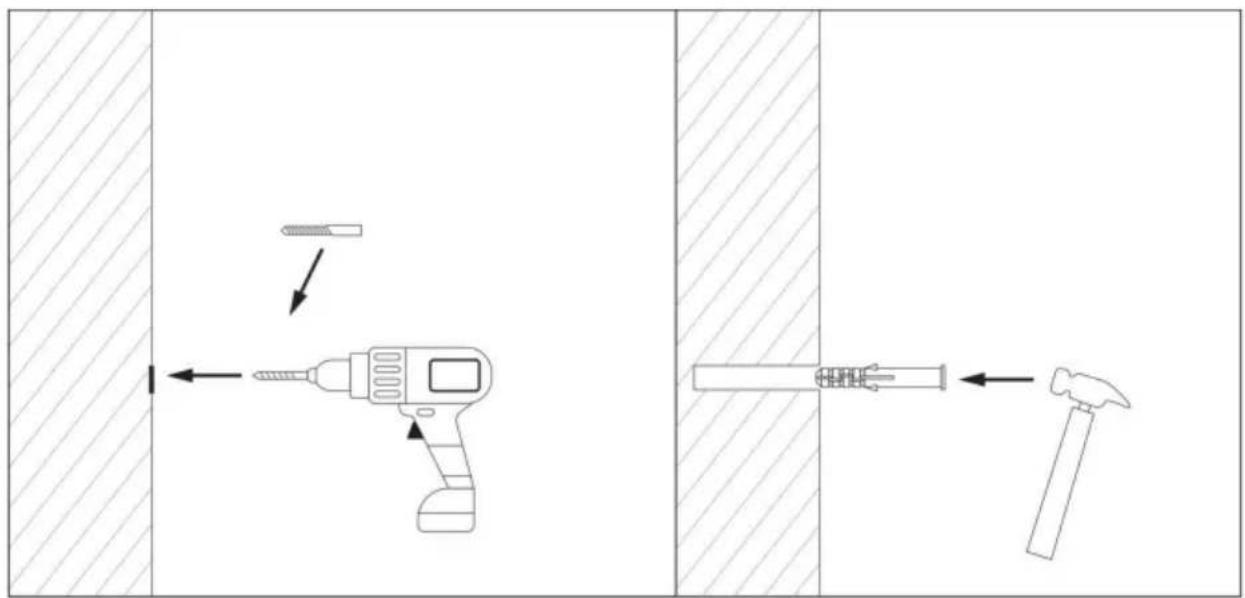

1. Stanzen Sie an den markierten Stellen Löcher und schlagen Sie das Expansionsrohr in die Löcher.

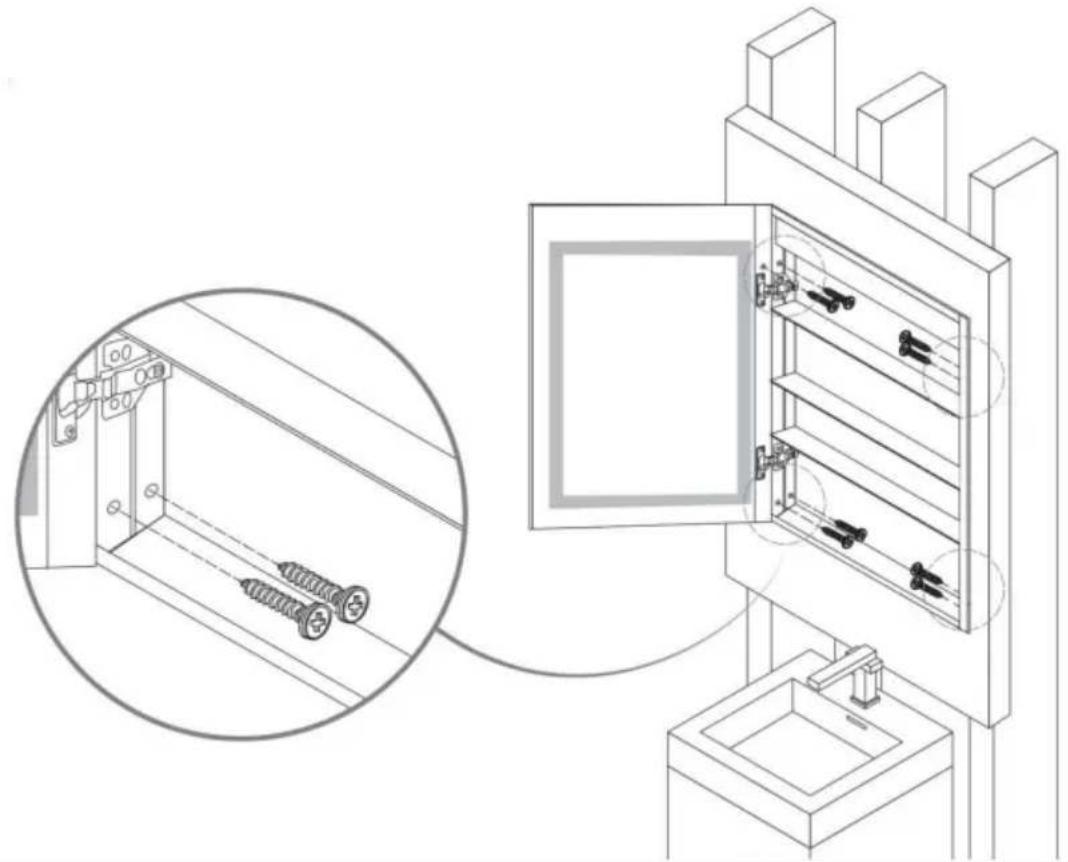

1. Befestigen Sie es mit Schrauben an den Bolzen.

Öffnen Sie die „DTC“-Abdeckung in Pfeilrichtung.

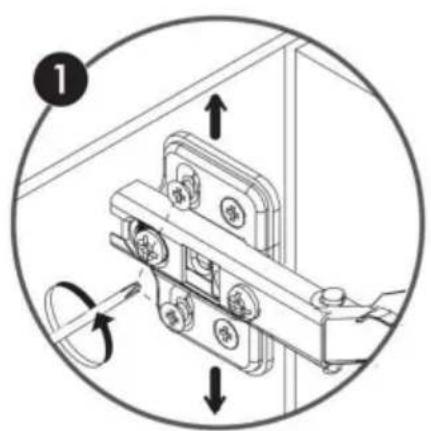

Durch Drehen der Schraube y lässt sich die Tiefe der Türauflage

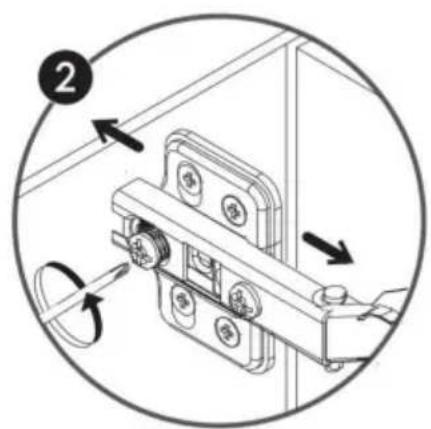

einstellen; durch Drehen der vorderen Schraube y lässt sich der Abstand zwischen Tür

und Schrank einstellen; durch Drehen der Exzenterschraube y lässt sich die

Montageplatte vom Schrank lösen, sodass die Tür auf und ab bewegt werden kann.

1
